CAM 6.6 wielostrefowy odbiornik

Transkrypt

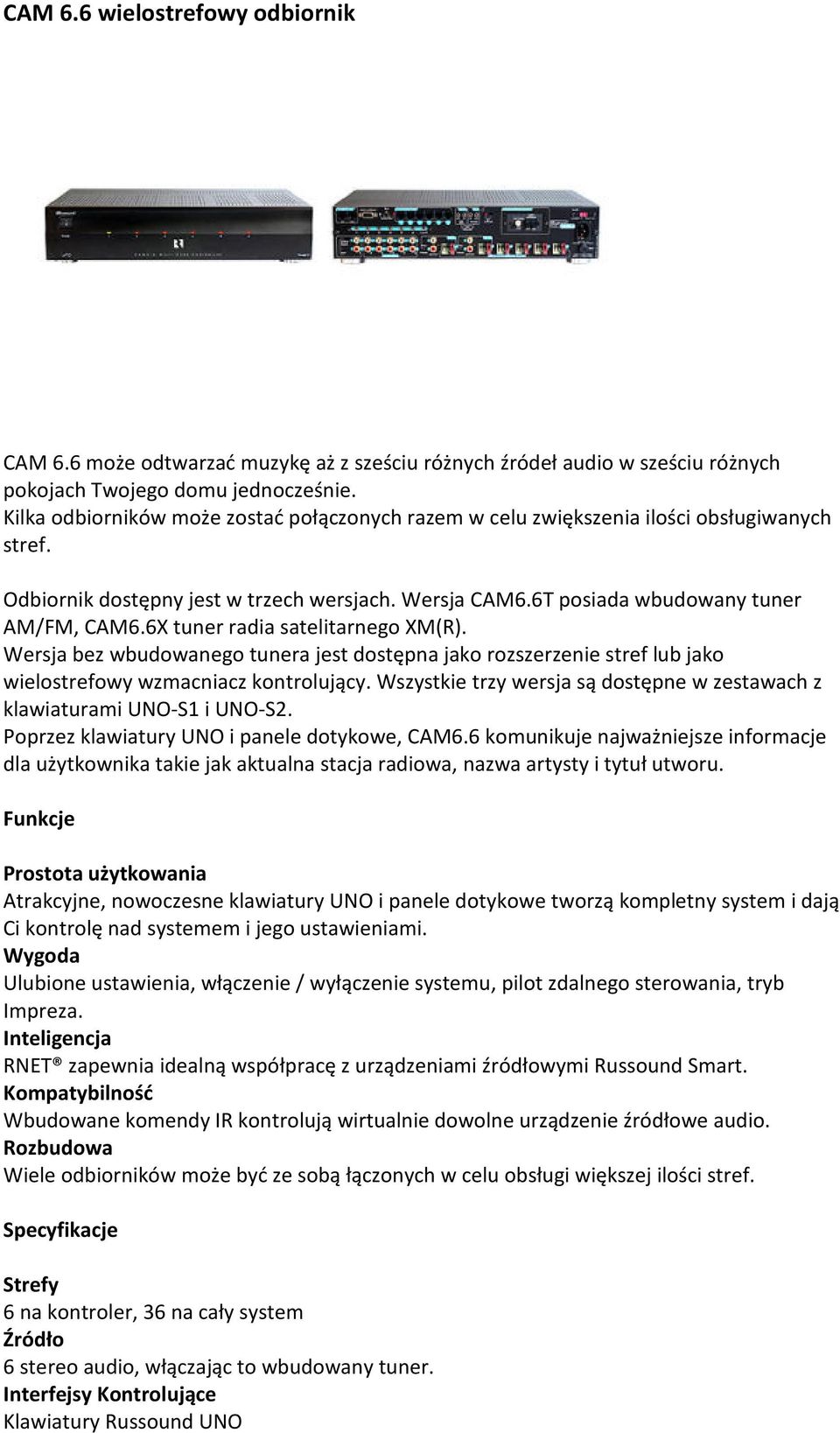

1 CAM 6.6 wielostrefowy odbiornik CAM 6.6 może odtwarzać muzykę aż z sześciu różnych źródeł audio w sześciu różnych pokojach Twojego domu jednocześnie. Kilka odbiorników może zostać połączonych razem w celu zwiększenia ilości obsługiwanych stref. Odbiornik dostępny jest w trzech wersjach. Wersja CAM6.6T posiada wbudowany tuner AM/FM, CAM6.6X tuner radia satelitarnego XM(R). Wersja bez wbudowanego tunera jest dostępna jako rozszerzenie stref lub jako wielostrefowy wzmacniacz kontrolujący. Wszystkie trzy wersja są dostępne w zestawach z klawiaturami UNO-S1 i UNO-S2. Poprzez klawiatury UNO i panele dotykowe, CAM6.6 komunikuje najważniejsze informacje dla użytkownika takie jak aktualna stacja radiowa, nazwa artysty i tytuł utworu. Prostota użytkowania Atrakcyjne, nowoczesne klawiatury UNO i panele dotykowe tworzą kompletny system i dają Ci kontrolę nad systemem i jego ustawieniami. Wygoda Ulubione ustawienia, włączenie / wyłączenie systemu, pilot zdalnego sterowania, tryb Impreza. Inteligencja RNET zapewnia idealną współpracę z urządzeniami źródłowymi Russound Smart. Kompatybilność Wbudowane komendy IR kontrolują wirtualnie dowolne urządzenie źródłowe audio. Rozbudowa Wiele odbiorników może być ze sobą łączonych w celu obsługi większej ilości stref. Strefy 6 na kontroler, 36 na cały system Źródło 6 stereo audio, włączając to wbudowany tuner. Interfejsy Kontrolujące Klawiatury Russound UNO

2 Panele dotykowe Russound UNO Przez RS-232 (np. AMX, CorAccess, Crestron) Włączenie / wyłączenie systemu z klawiatury Wyciszenie dzwonka do drzwi lub telefonu Pamięć ulubionych programów Tryb Nie Przeszkadzać (Do Not Disturb) Tryb Impreza (Party mode) Kontrola stref audio Poziom głośności Balans kanałów Regulacja tonów niskich i wysokich Kompensacja podbicia Tuner AM Zakres: khz 20 db S/N ratio: 55 dbu Image rejection: 33 db Sygnał / szum: 45 db AM antena: 300 ohm niezbalansowana Tuner FM Zakres: MHz 30 db S/N ratio: 6 db max 12 dbu Image rejection: 80 db Sygnał / szum: 60 db FM antena: 75 ohm niezbalansowana XM tuner Zakres: MHz XM antena: 50 ohm SMB Wzmacniacz audio Razem kanały: 12 Moc: 20W na kanał RMS (8 ohm) Minimalna impedancja kolumn: 6 ohms Częstotliwość: 20 Hz 20 khz ±0.5 db Zniekształcenia harmoniczne: 0.05% Sygnał / szum: 88 db Podłączenia audio Wejścia źródłowe: 6 (razem z tunerem) Poziom wejść źródłowych: 5 V (od szczytu do szczytu), 10 kilo-ohm Wyjścia stref: 6 wyjść głośnikowych, 2 przełączalne liniowe Regulowane wyjście liniowe strefy: 5.6 V (od szczytu do szczytu), 4 1 khz Stałe wyjście liniowe strefy: 5.6 V (od szczytu do szczytu), 4 1 khz Podłączenia wyzwalaczy (trigerów) Wejście wyciszenia: 12 VDC Wyjście wyciszenia: 12 VDC 100mA Wejście kina domowego: 12 VDC Wyjście systemu: 12 VDC 100mA Zasilanie Napięcie: 240 VAC, Hz Bezpieczniki: T1.25A H 250V in Europe

3 Wymiary / Waga Wymiary: 43 x 30.5 x 9 cm Waga: 8.1 kg Wyposażenie emitery IR (6) Uchwyty do szafy rack CAV6.6 dystrybutor audio-wideo Nagradzany CAV6.6 jest zaawansowanym urządzeniem, które pracuje za kulisami i zajmuje się dystrybucją sześciu źródeł audio-wideo do sześciu pokojów w Twoim domu. To tak jakbyś miał system rozrywki w każdym z pokoi. Dla Twojej wygody, CAV6.6 wyposażono w wiele funkcji: Ulubione ustawienia programów Kontrola przez pilota zdalnego sterowania Tryb Imprezy (Party mode) Włączenie / wyłączenie systemu z dowolnej klawiatury Wyświetlanie informacji z źródeł RNET(R) na wyświetlaczach klawiatur Wyłowanie i wyciszenie dzwonka do drzwi Teraz możesz cieszyć się muzyką i filmami w każdym miejscu w Twoim domu. Prostota użytkowania Atrakcyjne, nowoczesne klawiatury UNO i panele dotykowe tworzą kompletny system i dają Ci kontrolę nad systemem i jego ustawieniami. Wygoda Ulubione ustawienia, włączenie / wyłączenie systemu, pilot zdalnego sterowania, tryb Impreza. Inteligencja RNET zapewnia idealną współpracę z urządzeniami źródłowymi Russound Smart. Kompatybilność Wbudowane komendy IR kontrolują wirtualnie dowolne urządzenie źródłowe audio. Wszechstronność Wywołanie i wyciszenie dzwonka do drzwi obsługiwane przez wejścia audio i wideo.

4 Rozbudowa Wiele urządzeń może być ze sobą łączonych w celu obsługi większej ilości stref. Strefy 6 na kontroler, do 36 na system Podstrefy 4 podstrefy A-BUS na strefach 1 4 Źródła 6 stereo audio i kompzytowych wideo Interfejsy Kontrolujące Klawiatury Russound UNO Panele dotykowe Russound UNO Przez RS-232 (np. AMX, CorAccess, Crestron) Włączenie / wyłączenie systemu z klawiatury Wyciszenie dzwonka do drzwi lub telefonu Pamięć ulubionych programów Tryb Nie Przeszkadzać (Do Not Disturb) Tryb Impreza (Party mode) Wywołanie do wszystkich stref Przednie wejście audio-wideo Kontrola stref audio Poziom głośności Balans kanałów Regulacja tonów niskich i wysokich Kompensacja podbicia Wzmacniacz audio Razem kanały: 12 Moc: 20W na kanał RMS (8 ohm) Minimalna impedancja kolumn: 6 ohms Częstotliwość: 20 Hz 20 khz ±0.5 db Zniekształcenia harmoniczne: 0.05% Sygnał / szum: 88 db Podłączenia audio Wejścia źródłowe: 5 V, 10 kilo-ohm Wyjścia źródłowe zapętlone: podbicie, 10 kilo-ohm Regulowane wyjście liniowe strefy: 5.6 V (od szczytu do szczytu), 4 1 khz Podłączenia wideo Wejścia źródłowe: 1 V, 75 ohm Wyjścia źródłowe zapętlone: 1 V, 75 ohm Wyjścia wideo stref: 1 V, 75 ohm Wejścia inne Wyzwalacz (triger) do kina domowego: 12 VDC Wyzwalacz wywołania: 12 VDC Wywołanie audio: liniowe mono Wywołanie wideo: kompozytowe RCA Inne wyjścia Kontrola bezprzewodowa: 6 wyspecyfikowanych źródeł 6 source-specific, 1 zwykłe Wyzwalacz (triger) systemu: 12 VDC Wyzwalacz wywołania: 12 VDC Wyzwalacze stref: 12 VDC (6) Porty komunikacyjne Wejscie / Wyjście RNET

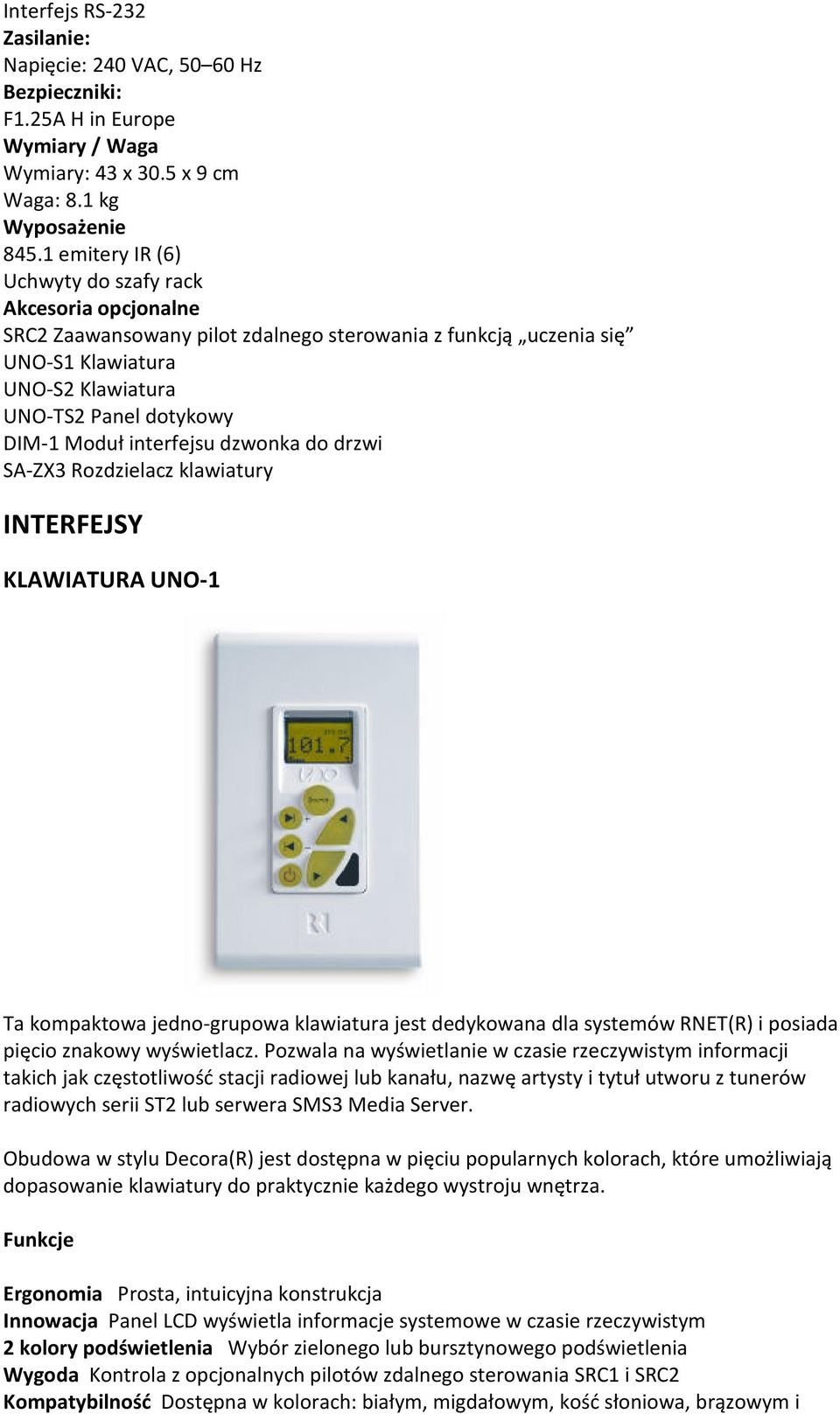

5 Interfejs RS-232 Zasilanie: Napięcie: 240 VAC, Hz Bezpieczniki: F1.25A H in Europe Wymiary / Waga Wymiary: 43 x 30.5 x 9 cm Waga: 8.1 kg Wyposażenie emitery IR (6) Uchwyty do szafy rack Akcesoria opcjonalne SRC2 Zaawansowany pilot zdalnego sterowania z funkcją uczenia się UNO-S1 Klawiatura UNO-S2 Klawiatura UNO-TS2 Panel dotykowy DIM-1 Moduł interfejsu dzwonka do drzwi SA-ZX3 Rozdzielacz klawiatury INTERFEJSY KLAWIATURA UNO-1 Ta kompaktowa jedno-grupowa klawiatura jest dedykowana dla systemów RNET(R) i posiada pięcio znakowy wyświetlacz. Pozwala na wyświetlanie w czasie rzeczywistym informacji takich jak częstotliwość stacji radiowej lub kanału, nazwę artysty i tytuł utworu z tunerów radiowych serii ST2 lub serwera SMS3 Media Server. Obudowa w stylu Decora(R) jest dostępna w pięciu popularnych kolorach, które umożliwiają dopasowanie klawiatury do praktycznie każdego wystroju wnętrza. Ergonomia Prosta, intuicyjna konstrukcja Innowacja Panel LCD wyświetla informacje systemowe w czasie rzeczywistym 2 kolory podświetlenia Wybór zielonego lub bursztynowego podświetlenia Wygoda Kontrola z opcjonalnych pilotów zdalnego sterowania SRC1 i SRC2 Kompatybilność Dostępna w kolorach: białym, migdałowym, kość słoniowa, brązowym i

6 czarnym. Wyświetlacz 5 znakowy LCD z znacznikiem poziomu głośności i statusu Podświetlenie Bursztynowe lub zielone Kontrola Włączenie / wyłączenie Zwiększenie / zmniejszenie poziomu głośności Wybór źródła Komendy obsługi urządzenia źródłowego (2 przyciski) Kontrola IR Wbudowany odbiornik IR z przekaźnikiem Zasilanie 12 VDC, 150 ma (poprzez kabel CAT-5 ) Konektor CAT punch-down block Wymiary 4.8 x 10.9 x 2.8 cm Pasuje do pojedyńczej puszki ścienne UL/CSA Waga 141 g KLAWIATURA UNO-S2 Ta nagradzana klawiatura daje Ci całkowitą kontrolę na każdym systemem RNET(R). 12 znakowy, podświetlany wyświetlacz pokazuje informacje o systemie i z urządzenia źródłowego w czasie rzeczywistym. M Pozwala na wyświetlanie w czasie rzeczywistym informacji takich jak częstotliwość stacji radiowej lub kanału, nazwę artysty i tytuł utworu z tunerów radiowych serii ST2 lub serwera SMS3 Media Server. Obudowa jest dostępna w pięciu popularnych kolorach, które umożliwiają dopasowanie klawiatury do praktycznie każdego wystroju wnętrza.

7 Ergonomia Prosta, intuicyjna konstrukcja Innowacja Panel LCD wyświetla informacje systemowe w czasie rzeczywistym 2 kolory podświetlenia Wybór zielonego lub bursztynowego podświetlenia Wygoda Kontrola z opcjonalnych pilotów zdalnego sterowania SRC1 i SRC2 Kompatybilność Dostępna w kolorach: białym, migdałowym, kość słoniowa, brązowym i czarnym. Wyświetlacz 12 znakowy LCD z znacznikiem poziomu głośności i statusu Podświetlenie Bursztynowe lub zielone Kontrola Włączenie / wyłączenie Zwiększenie / zmniejszenie poziomu głośności Wybór źródła Komendy obsługi urządzenia źródłowego (7 przycisków) Ulubione programy (2 przyciski) Kontrola IR Wbudowany odbiornik IR z przekaźnikiem Konektor dla zewnętrznego odbiornika IR Okablowanie stref CAT-5/CAT-5e Maksymalna długość kabla 76m Konektor CAT punch-down block Konektor zewnętrznego odbiornika IR 4 gniazdowy terminal skręcany Zasilanie 12 VDC 180 ma (przez kabel CAT-5) Wymiary Panel ścienny: 12.1 x 12.1 x 0.86 cm Puszka w ścianie: 9.2 x 10.9 x 2.8 cm Pasuje do 2 podwójnej puszki ścienne UL/CSA Waga 255 g PANEL DOTYKOWY UNO TS-2

8 Panel dotykowy UNO-TS2 jest prostym w użyciu naściennym interfejsem wyposażonym w przyjazne w obsłudze funkcje. Panel jest praktyczny w każdym pomieszczeniu i oferuje kompletną kontrolę audio i wideo. UNO-TS2 to idealny i intuicyjny sposób na kontrolę systemu rozrywki wielokanałowej. Wykorzystany z systemami Russound RNET(R) i tunerami lub serwerami, UNO-TS2 wyświetla ważne informacje takie jak list utworów, nazwa kanału, nazwa artysty i utworu. Obsługuje programowalne ustawienia użytkownika np. własne ustawienia nazw źródeł, co pozwala spersonalizować panel. UNO-TS2 wykorzystuje połączenie stałych przycisków dla najczęściej używanych komend i graficznych przycisków dotykowych dla innych komend obsługi systemu. Wysokiej rozdzielczości wyświetlacz LCD jest czytelny i wyświetla status systemu w czasie rzeczywistym w tym: aktualnie odtwarzane źródło, wybraną częstotliwość radiową, poziom głośności w kontrolowanej strefie. UNO-TS2 umożliwia również jedno przyciskowy dostęp do ulubionych płyt CD, DVD czy list odtwarzania MP3. Wbudowany odbiornik IR współpracuje z pilotami systemowymi SRC1 i SRC2 jak również z innymi pilotami. Informacja Wyświetlanie w czasie rzeczywistym informacji o odtwarzanym źrodle, poziomie głośności i liście odtwarzania na ekranie Innowacja Wbudowana nagradzana technologia RNET(R) co umożliwia umożliwia całkowitą kontrolę systemu Łatwość obsługi Wysokiej rozdzielczości,wielofukncyjny kolorowy wyświetlacz dotykowy LCD jest czytelny i prosty w użytkowaniu Praktyczność Uproszczone ustawienia początkowe praktycznie bez dodatkowego programowania Wyświetlacz 16-bit kolorowy dotykowy LCD 320 x 240 piksele 3.75" przekątna

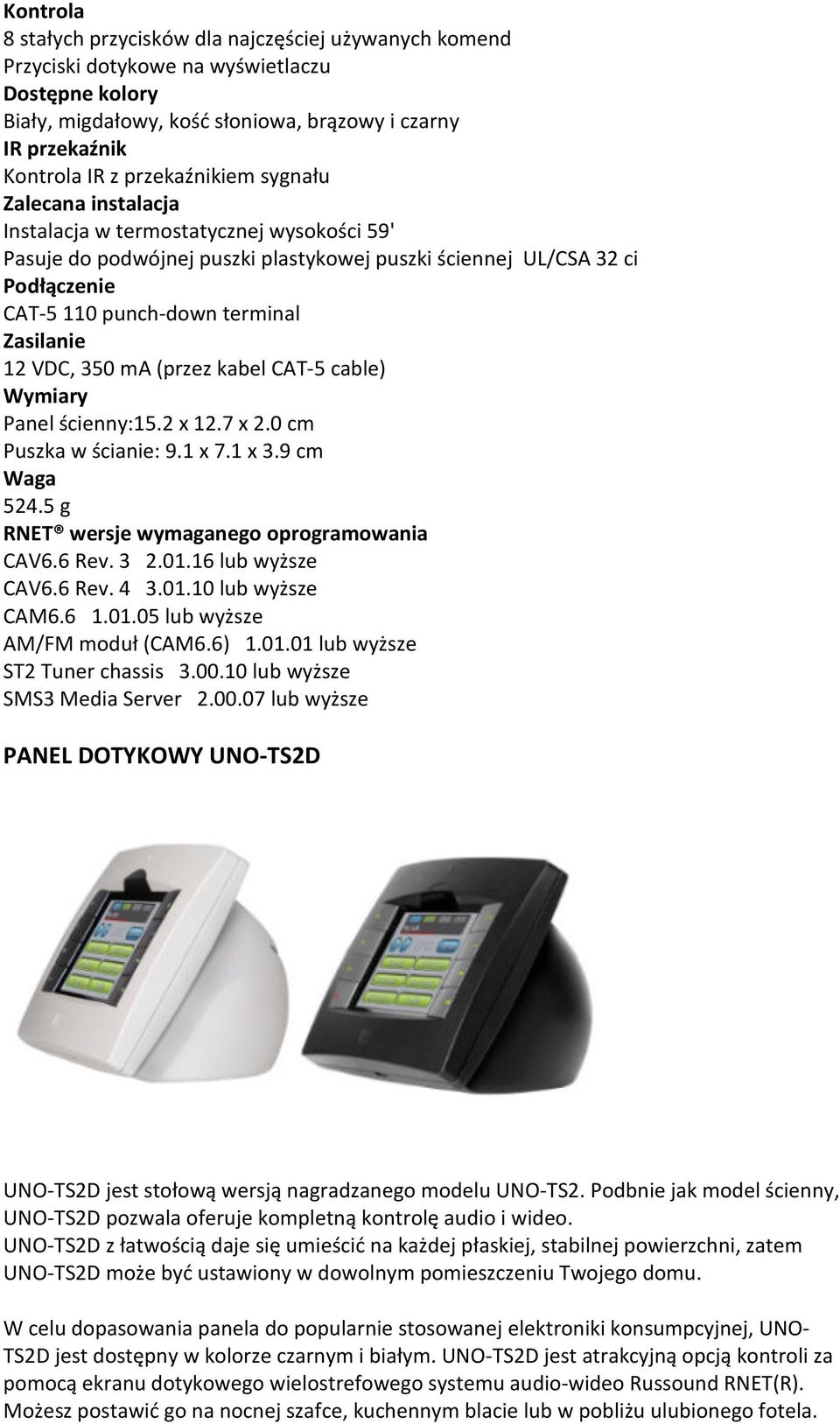

9 Kontrola 8 stałych przycisków dla najczęściej używanych komend Przyciski dotykowe na wyświetlaczu Dostępne kolory Biały, migdałowy, kość słoniowa, brązowy i czarny IR przekaźnik Kontrola IR z przekaźnikiem sygnału Zalecana instalacja Instalacja w termostatycznej wysokości 59' Pasuje do podwójnej puszki plastykowej puszki ściennej UL/CSA 32 ci Podłączenie CAT punch-down terminal Zasilanie 12 VDC, 350 ma (przez kabel CAT-5 cable) Wymiary Panel ścienny:15.2 x 12.7 x 2.0 cm Puszka w ścianie: 9.1 x 7.1 x 3.9 cm Waga g RNET wersje wymaganego oprogramowania CAV6.6 Rev lub wyższe CAV6.6 Rev lub wyższe CAM lub wyższe AM/FM moduł (CAM6.6) lub wyższe ST2 Tuner chassis lub wyższe SMS3 Media Server lub wyższe PANEL DOTYKOWY UNO-TS2D UNO-TS2D jest stołową wersją nagradzanego modelu UNO-TS2. Podbnie jak model ścienny, UNO-TS2D pozwala oferuje kompletną kontrolę audio i wideo. UNO-TS2D z łatwością daje się umieścić na każdej płaskiej, stabilnej powierzchni, zatem UNO-TS2D może być ustawiony w dowolnym pomieszczeniu Twojego domu. W celu dopasowania panela do popularnie stosowanej elektroniki konsumpcyjnej, UNO- TS2D jest dostępny w kolorze czarnym i białym. UNO-TS2D jest atrakcyjną opcją kontroli za pomocą ekranu dotykowego wielostrefowego systemu audio-wideo Russound RNET(R). Możesz postawić go na nocnej szafce, kuchennym blacie lub w pobliżu ulubionego fotela.

10 UNO-TS2D to idealny i intuicyjny sposób na kontrolę systemu rozrywki wielokanałowej. Wykorzystany z systemami Russound RNET(R) i tunerami lub serwerami, UNO-TS2D wyświetla ważne informacje takie jak list utworów, nazwa kanału, nazwa artysty i utworu. Obsługuje programowalne ustawienia użytkownika np. własne ustawienia nazw źródeł, co pozwala spersonalizować panel. UNO-TS2D wykorzystuje połączenie stałych przycisków dla najczęściej używanych komend i graficznych przycisków dotykowych dla innych komend obsługi systemu. Wysokiej rozdzielczości wyświetlacz LCD jest czytelny i wyświetla status systemu w czasie rzeczywistym w tym: aktualnie odtwarzane źródło, wybraną częstotliwość radiową, poziom głośności w kontrolowanej strefie. UNO-TS2D umożliwia również jedno przyciskowy dostęp do ulubionych płyt CD, DVD czy list odtwarzania MP3. Wbudowany odbiornik IR współpracuje z pilotami systemowymi SRC1 i SRC2 jak również z innymi pilotami. Informacja Wyświetlanie w czasie rzeczywistym informacji o odtwarzanym źrodle, poziomie głośności i liście odtwarzania na ekranie Innowacja Wbudowana nagradzana technologia RNET(R) co umożliwia umożliwia całkowitą kontrolę systemu Łatwość obsługi Wysokiej rozdzielczości,wielofukncyjny kolorowy wyświetlacz dotykowy LCD jest czytelny i prosty w użytkowaniu Praktyczność Uproszczone ustawienia początkowe praktycznie bez dodatkowego programowania Wyświetlacz 16-bit kolorowy dotykowy LCD 320 x 240 piksele 3.75" przekątna Kontrola 8 stałych przycisków dla najczęściej używanych komend Przyciski dotykowe na wyświetlaczu Dostępne kolory Czarny, biały Przekaźnik IR Kontrola IR z przekaźnikiem sygnału Zalecana instalacja Instalacja w termostatycznej wysokości 59' Pasuje do podwójnej puszki plastykowej puszki ściennej UL/CSA 32 ci Podłączenie CAT punch-down terminal Zasilanie 12 VDC, 350 ma (przez kabel CAT-5 cable) Wymiary 15.2 x 12 x 13.8 (Szer x Wys x Głęb) Waga 0.87 kg

11 RNET wersje wymaganego oprogramowania CAV6.6 Rev lub wyższe CAV6.6 Rev lub wyższe CAM lub wyższe AM/FM moduł (CAM6.6) lub wyższe ST2 Tuner chassis lub wyższe SMS3 Media Server lub wyższe AKCESORIA PILOT ZDALNEGO STEROWANIA SRC-1 SRC1 umożliwia zdalną kontrolę systemów Russound : CAA66, CAM6.6 i CAV6.6 systems. Także kontroluje do sześciu urządzeń źródłowych. Dwa przyciski ulubione umożliwiają szybki dostęp do ulubionych programów. Elegancka, ergonomiczna obudowa idealnie pasuje do ręki. Poprostu skieruj pilota na klawiaturę i wciśnij przycisk aby wybrać swoją ulubioną muzykę, ustawić poziom głośności i cieszyć się najlepszym dźwiękiem. Prosty w użyciu Skieruj pilota na klawiaturę i wybierz źródło i utwór Łatwość ustawień Dwa przyciski ulubione umożliwiają szybki dostęp do kanałów satelitarnych lub radiowych. Ergonomia Elegancka, smukła obudowa komfortowo leży w dłoni Szybkość Wybierz źródło i utwór jednym przyciskiem Komfort Możliwość kontroli wielostrefowej w każdym pomieszczeniu domu Typ: Podstawowy systemowy pilot zdalnego sterowania Obsługiwane systemy: CAA66, CAM6.6, CAV6.6, klawiatura SaphIR K2 Obsługiwane źródła: 6 (kontrolowane przez oprogramowanie kontrolne) Baterie: (2) AA alkaliczne Wykończenie: Czarne Wymiary: 5.5 Szer. X 19.4 Wys. x 3.5 cm Głęb. Waga: 164 g

12 PILOT ZDALNEGO STEROWANIA SRC2 SRC2 jest zaawansowanym programowalnym (uczącym się) pilotem zdalnego sterowania dla systemów wielostrefowych. Współpracuje z systemami Russound CAA, CAM i CAV jak również z klawiaturą SaphIR K2. Może również kontrolować do ośmiu podłączonych źródeł audio-wideo i do trzech lokalnych urządzeń takich jak telewizor czy amplituner kina domowego. Dzięki podświetlanym przyciskom idealnym do obsługi kina domowego i przyciskom ulubionych programów masz szybki dostęp do muzyki. Nawigację po menu ułatwiają przyciski kursorów. Przycisk DISC umożliwia bezpośredni wybór płyt w zmieniarkach CD i DVD. Dyskretne przyciski źródeł umożliwiają wybór źródeł w systemie Russound bez przewijania listy opcji. SRC2 posiada wbudowaną dużą bibliotekę kodów IR urządzeń audio-wideo, która jest kompatybilna z większością producentów produktów, co ułatwia proces konfiguracji pilota. Posiada również możliwości uczenia się komend z innych pilotów. Pilot jest dostępny w srebrnym wykończeniu, w kształtnej, ergonomicznej obudowie i szeroko rozstawionymi przyciskami co umożliwia komfortowe i łatwe użytkowanie SRC2. Gumowana powłoka na spodniej części obudowy gwarantuje dobry chwyt pilota i jest przyjemna w dotyku. SRC2 to kompletne rozwiązanie dla kontroli Twojego systemu wielostrefowego. Kompleksowa kontrola - zaprogramowane kody i funcja uczenia się zapewnia kontrolę większości konsumpcyjnej elektroniki z jednego pilota. Kompatybilność - współpracuje z produktami Russound: CAV6.6, CAM6.6, CAA66 i SaphIR K2. Pełna funkcjonalność - zapewnia sterowanie do 8 urządzeń źródłowych i zawiera dwa klawisze z ulubionymi programami, które zapewniają szybki dostęp do kanałów satelitarnych i radiowych. Wygoda - pozwala na kontrolę wielostrefową z każdego miejsca w pomieszczeniu oraz ma podświetlane przyciski idealne do kina domowego Elegancja - nowe srebrne wykończenie oraz kształtna, ergonomiczna obudowa

13 Typ: Programowalny uczący się pilot zdalnego sterowania Obsługiwane systemy: CAA66, CAM6.6, CAV6.6, klawiatura SaphIR K2 Obsługiwane urządzenia lokalne : 3 Pamięć funkcji uczenia się : komend Baterie: (2) AA alkaliczne Wykończenie: Srebrne Wymiary: 5.5 Szer. X 19.4 Wys. x 3.5 cm Głęb. Waga: 150 g ROZDZIELACZ KLAWIATURY SA-ZX3 Rozdzielacz klawiatury SA-ZX3 daje Ci większą swobodę w umieszczniu klawiatur sterujących w bardziej dogodnych lokalizacjach. Pozwala na podłączenie do trzech klawiatur do pojedyńczego portu obsługi klawiatury dostępnego w systemie wielostrefowym Russound lub komponentach źródłowych. Na przykład: możesz podłączyć trzy klawiatury kontrolujące UNO w tej samej strefie do systemu CAM lub CAV, lub możesz podłączyć trzy klawiatury ST2-KP do jednego portu tunera radiowego ST2. SA-ZX3 współpracuje z systemami Russound RNET(R), CAA i CAS jak również z tunerami radiowymi serii ST2. Większe możliwości - Umożliwia umieszczenie do trzech klawiatur w strefie gdziekolwiek chcesz Funkcjonalność - Pełna kontrola podłączonych klawiatur Kompaktowa obudowa - Prosta instalacja w pobliżu kontrolera Porty klawiatury: (3) RJ-45 Port kontrolera: RJ-45 Wskaźnik: Zasilanie czerwona dioda LED Zasilanie: 12 VDC, 1 A (1201A zasilacz w zestawie) Wymiary: (8.3 szer. x 4.7 wys. x 2.5 cm głęb. Waga: 0.2 kg
