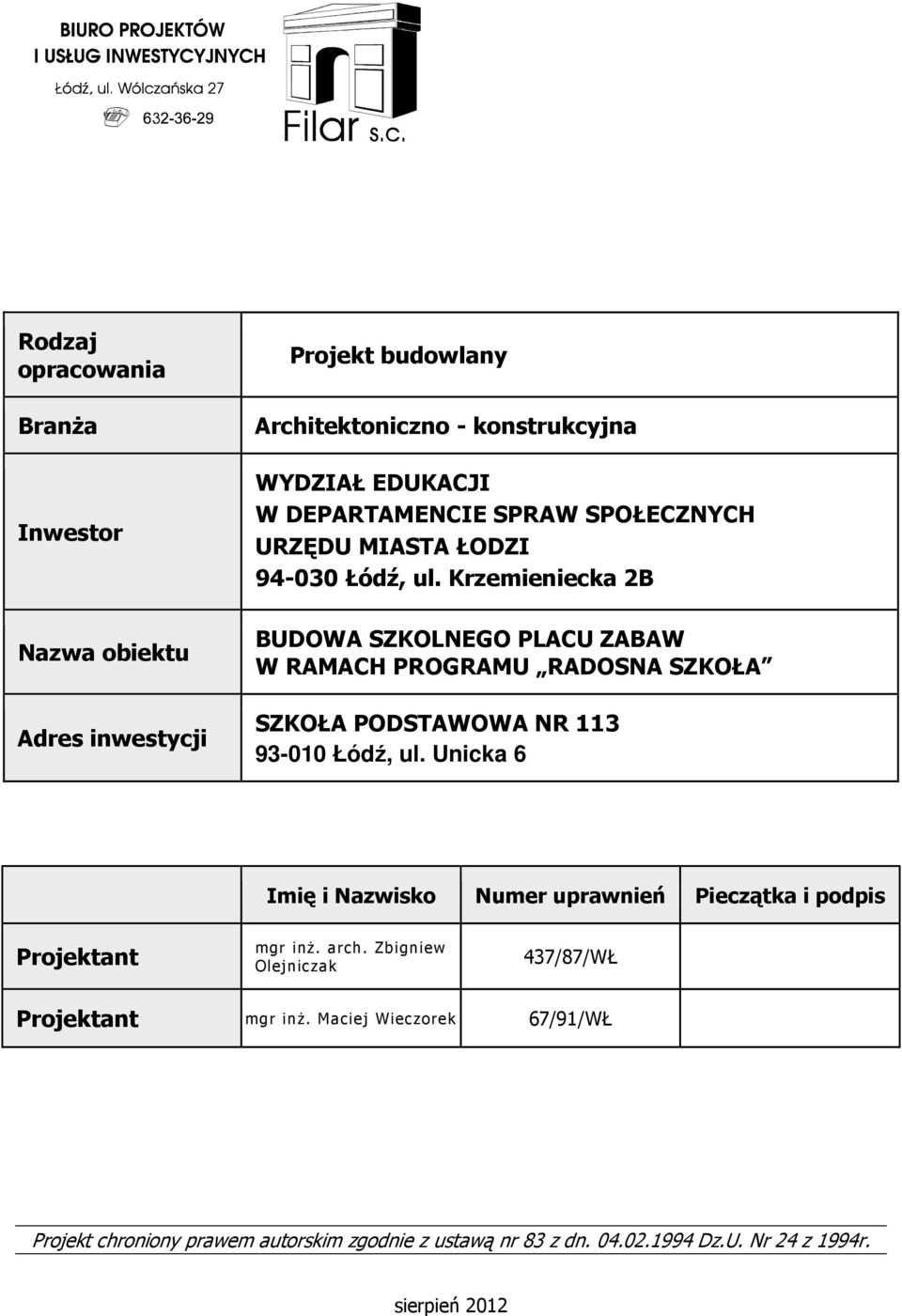

1 Rodzaj opracowania Branża Inwestor Nazwa obiektu Adres inwestycji Projekt budowlany Architektoniczno - konstrukcyjna WYDZIAŁ EDUKACJI W DEPARTAMENCIE SPRAW SPOŁECZNYCH URZĘDU MIASTA ŁODZI Łódź, ul. Krzemieniecka 2B BUDOWA SZKOLNEGO PLACU ZABAW W RAMACH PROGRAMU RADOSNA SZKOŁA SZKOŁA PODSTAWOWA NR Łódź, ul. Unicka 6 Imię i Nazwisko Numer uprawnień Pieczątka i podpis Projektant mgr inż. arch. Zbigniew Olejniczak 437/87/WŁ Projektant mgr inż. Maciej Wieczorek 67/91/WŁ Projekt chroniony prawem autorskim zgodnie z ustawą nr 83 z dn Dz.U. Nr 24 z 1994r. sierpień 2012

2 SPIS ZAWARTOŚCI PROJEKTU 1. Strona tytułowa 2. Spis zawartości projektu 3. Oświadczenie wynikające z art. 20 ust.4 Ustawy Prawo Budowlane I CZESC OPISOWA 4. Opis techniczny 5. Opis planu zagospodarowania 6. Informacja bioz II. CZESC RYSUNKOWA Rys. 1. Projekt zagospodarowania terenu 1:500 Rys. 2. Rozmieszczenie urządzeń 1:100 Rys. 3. Plansza wymiarowa 1:100 Rys. 4. Przekrój nawierzchni wylewanej 1:10 Rys. 5. Przekrój nawierzchni rozbieralnej 1:10 III. CZESC FORMALNO-PRAWNA 7. Kopie uprawnień oraz zaświadczeń o przynależności do izby projektantów IV. PRZEDMIAR ROBÓT V. STWIOR

3 OPIS TECHNICZNY 1. PODSTAWA OPRACOWANIA Aktualna mapa do celów lokalizacyjnych w skali 1:500 Przepisy ogólne oraz normy i normatywy budowlane Program rządowy Radosna szkoła 2. ZAKRES OPRACOWANIA Niniejsze opracowanie zawiera projekt placu zabaw, w skład którego wchodzi następujący zakres prac budowlanych: niwelacja terenu (usunięcie pni drzew) demontaż ogrodzenia w strefie placu zabaw korytowanie w całej strefie placu zabaw wykonanie warstwy wyrównującej piaskowej 10-15cm wykonanie podbudowy z tłucznia 10cm wykonanie podsypki kamiennej 5cm wykonanie nawierzchni bezpiecznej systemowej SBR 4 do 8cm wykonanie warstwy syntetycznej EPDM 5cm montaż krawężników wykonanie i montaż urządzeń placu zabaw zgodnie z zakresem wykonanie oznakowania informacyjnego montaż ogrodzenia posianie trawy 3. LOKALIZACJA Plac zabaw ma powstać na działce nr 317/4 oraz 326. Lokalizację obiektu zawiera plan zagospodarowania będący integralna częścią niniejszego opracowania projektowego. 4. UKŁAD FUNKCJONALNO-PRZESTRZENNY PLACU ZABAW Plac zabaw wykonany będzie na terenie istniejącego placu zabaw o powierzchni trawiastej. Na terenie istniejącego trawnika projektuje się wymianę gruntu na warstwę podbudowy z kruszywa łamanego i piasku oraz ułożenie na tym amortyzacyjnej nawierzchni bezpiecznej. Plac zabaw będzie ogrodzony. Projektuje się ogrodzenie metalowe, panelowe o wysokości 1,1m; z dwiema furtkami zlokalizowanymi w północnej i południowej części placu zabaw. Rozstawione urządzenia zawarte będą w przestrzeni określonej w planie zagospodarowania i wyposażone dodatkowo w tablicę regulaminowo - informacyjną. 5. OPIS BUDOWLANY PLACU ZABAW OPIS OBIEKTÓW WCHODZACYCH W SKŁAD PLACU ZABAW Zestawy wzorowane na zabawkach firmy Novum i Playtime. Projekt dopuszcza zastosowanie innych zabawek innej firmy o podobnych parametrach pod warunkiem zachowania ich wartości funkcjonalnej i użytkowej. Preferowane będą zabawki

4 wykonane z materiałów i o konstrukcji odpornej na zniszczenia przez wandali i wpływy atmosferyczne. Wszystkie elementy muszą posiadać certyfikaty firm certyfikujących - Działu Artykułów Powszechnego Użytku ZESTAW SPRAWNOŚCIOWY PLATFORMA 12 Skład zestawu: 1 Platforma sześciokątna 5 Platform kwadratowych 1 Platforma trójkątna 1 Zjeżdżalnia długa 1 Zjeżdżalnia głęboka 1 Zjeżdżalnia Pomost rurkowy 1 Pomost tunelowy 1 Pomost drabinkowy 1 Wejście spiralne 1 Wejście łukowe 8 Zabezpieczeń z aplikacją 2 Ścianki z aplikacją 5 Wejściówek 10 Stopni 2 Rurki nad zjeżdżalnią 24 Okucia metalowe w grunt

5 DANE TECHNICZNE - Gabaryty urządzenia 10,85m x 9,70m - Strefa funkcjonowania 15,35m x13,20m - Wysokość konstrukcji 2,95m - Wysokość podestów 2,00m - Wysokość upadkowa 2,00m - Poziom posadowienia min.0,60m ppt. - Wykonana zgodnie z PN-EN Wyposażenie placów zabaw. Ogólne wymagania bezpieczeństwa i metody badań. MATERIAŁY Słupy nośne o przekroju okrągłym, wykonane są z drewna sosnowego, klejonego z 5 warstw, toczone cylindrycznie, o średnicy 12cm. Dla zmniejszenia naprężeń powodujących wzdłużne pęknięcia, słupy są dodatkowo ryflowane wzdłużnie. Górne powierzchnie słupów konstrukcyjnych zabezpieczone przed nasiąkaniem, trwale zamocowanymi plastikowymi kapturami. Elementy drewniane (słupy, podesty) zabezpieczone przed szkodliwym wpływem warunków atmosferycznych przez impregnację środkami na bazie naturalnych olejów i wosków, posiadających wymagane atesty higieniczne. Zabezpieczenia i ścianki

6 wykonane z dwukolorowych, warstwowych płyt HDPE, ozdobione ciekawymi, wygrawerowanymi aplikacjami np. zwierząt, roślin lub postaci z bajek. Ślizgi zjeżdżalni wykonane ze stali nierdzewnej i kwasoodpornej. Wszystkie elementy ze stali węglowej konstrukcyjnej, takie jak: drabinki, poręcze, uchwyty, pomosty, bariery, zabezpieczone farbami proszkowymi poliestrowymi odpornymi na ciągłe działanie warunków atmosferycznych. Do połączeń podzespołów z drewnem zastosowano stalowe łączniki mocowane za pomocą grubych wkrętów. Łby wkrętów ukryte w plastikowych wkładkach. Ilość na placu zabaw 1 szt ŚCIANKA WSPINACZKOWA POTRÓJNA DANE TECHNICZNE

7 - Gabaryty urządzenia 1,50m x 1,50m - Strefa funkcjonowania Ø 5,00m - Wysokość maksymalna zestawu 3,10m - Wysokość upadkowa 3,00m - Poziom posadowienia min.0,60m ppt. - Wykonana zgodnie z PN-EN Wyposażenie placów zabaw. Ogólne wymagania bezpieczeństwa i metody badań. DANE MATERIAŁOWO - KONSTRUKCYJNE Słupy nośne o przekroju okrągłym, z drzewa sosnowego, klejonego z 5 warstw, toczonego cylindrycznie ośrednicy co najmniej 12cm, dodatkowo ryflowane wzdłużnie dla rozprężenia materiału. Górne powierzchnie słupów konstrukcyjnych są zabezpieczone plastikowymi kapturami przed nasiąkaniem. Ścianki wykonane ze sklejki wodoodpornej liściastej z filmem melaminowym. Elementy stalowe zabezpieczone farbami proszkowymi poliestrowymi odpornymi na działanie warunków atmosferycznych. Kamienie wspinaczkowe z porowatej żywicy, zabezpieczone przed obrotem. Elementy drewniane i metalowe połączone ze sobą za pomocą grubych wkrętów, których łby ukryte są wplastikowych wkładkach zamkniętych kapturkiem. Słupy tworzące konstrukcję nośną osadzone 10 cm nad powierzchnią gruntu za pomocą stalowych okuć do betonowego fundamentu posadowionego min 60 cm w gruncie.

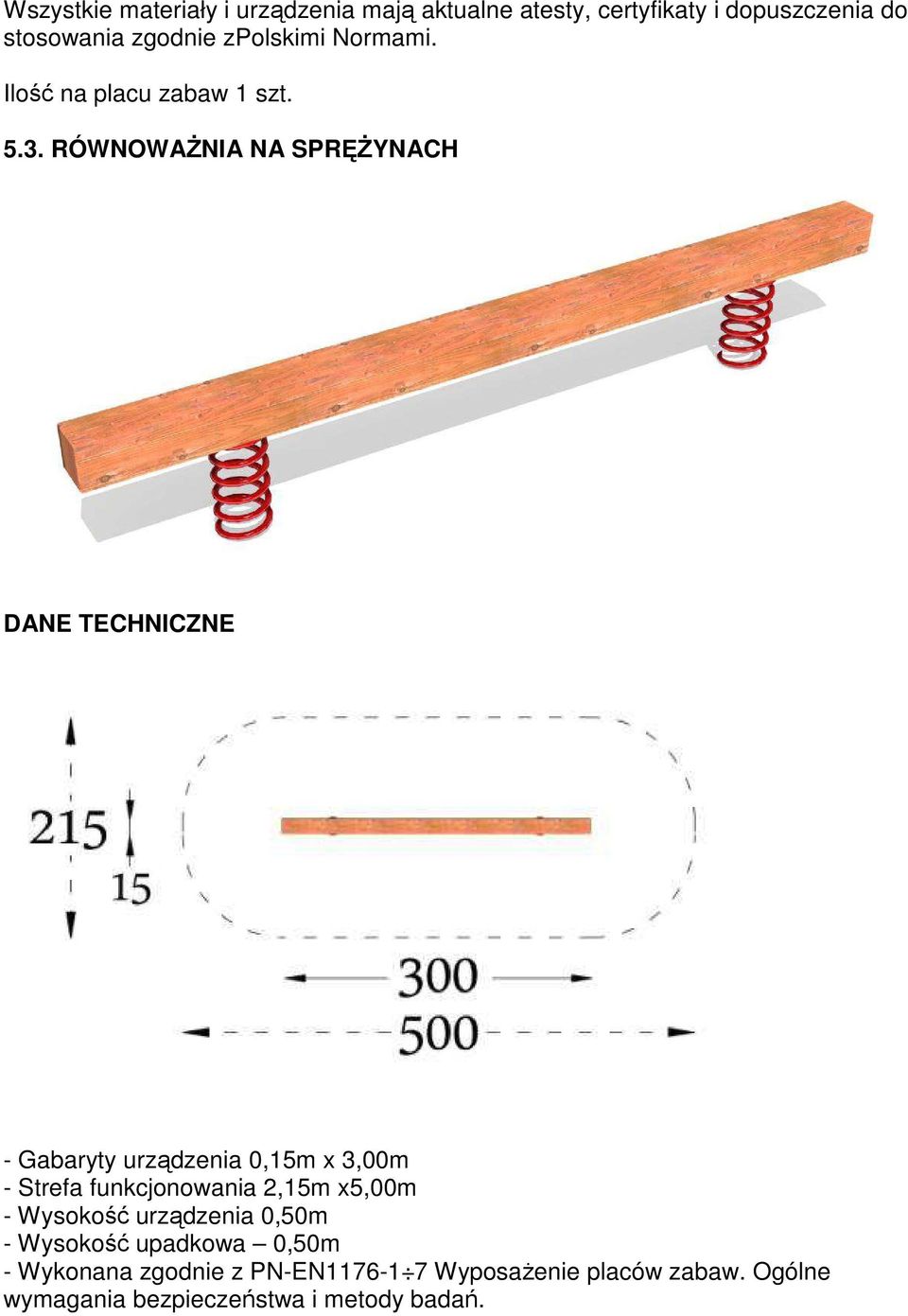

8 Wszystkie materiały i urządzenia mają aktualne atesty, certyfikaty i dopuszczenia do stosowania zgodnie zpolskimi Normami. Ilość na placu zabaw 1 szt RÓWNOWAŻNIA NA SPRĘŻYNACH DANE TECHNICZNE - Gabaryty urządzenia 0,15m x 3,00m - Strefa funkcjonowania 2,15m x5,00m - Wysokość urządzenia 0,50m - Wysokość upadkowa 0,50m - Wykonana zgodnie z PN-EN Wyposażenie placów zabaw. Ogólne wymagania bezpieczeństwa i metody badań.

9 DANE MATERIAŁOWO - KONSTRUKCYJNE Urządzenie sprawnościowe, w postaci grubej drewnianej belki osadzonej na dwóch solidnych sprężynach zakotwionych w betonowych fundamentach ok. 60 cm w gruncie. Belka o długości 300 cm wykonana z drewna sosnowego, o wymiarach 14 x 14 cm. Belka zabezpieczona przed szkodliwym wpływem warunków atmosferycznych przez impregnację środkami na bazie naturalnych olejów i wosków posiadających wymagane atesty higieniczne. Sprężyny wykonane z pręta fi 18 mm ze stali jakościowej, zabezpieczone farbami proszkowymi poliestrowymi odpornymi na ciągłe działanie warunków atmosferycznych. Ilość na placu zabaw 1 szt HUŚTAWKA WAHADŁOWA PODWÓJNA

10 DANE TECHNICZNE Projektuje się huśtawkę z jednym zawiesiem z siedziskiem gumowym i drugim zawiesiem z siedziskiem koszyk zapinany. - Gabaryty urządzenia 1,80m x 3,50m - Strefa funkcjonowania 7,60m x 4,50m - Wysokość konstrukcji 2,28m - Wysokość upadkowa 1,30m - Wykonana zgodnie z PN-EN Wyposażenie placów zabaw. Ogólne wymagania bezpieczeństwa i metody badań. DANE MATERIAŁOWO - KONSTRUKCYJNE Słupy nośne o przekroju okrągłym, wykonane z drewna sosnowego, klejonego z 5 warstw, toczone cylindrycznie, o średnicy 12 cm. Słupy są dodatkowo ryflowane

11 wzdłużnie. Słupy osadzone 10cm nad powierzchnią gruntu za pomocą stalowych okuć kotwionych na betonowym fundamencie min 60cm wgruncie. Nogi drewniane huśtawki zabezpieczone przed szkodliwym wpływem warunków atmosferycznych przez impregnację środkami na bazie naturalnych olejów i wosków, posiadających wymagane atesty higieniczne. Górna belka metalowa huśtawki, pospawana z giętych rur o średnicy 60mm połączonych płaskownikami, malowana farbami proszkowymi poliestrowymi odpornymi na ciągłe działanie warunków atmosferycznych. Siedziska zatestem. Łańcuchy zawiesi siedzisk i elementy złączne ocynkowane. Łby elementów złącznych osłonięte plastikowymi korkami. Ilość na placu zabaw 1 szt LINARIUM PIRAMIDA MAŁA Zabawka wzorowana na zabawce firmy Playtime. DANE TECHNICZNE

12 - Gabaryty urządzenia 4,00m x 4,00m - Strefa użytkowania Ø 7,00m - Wysokości konstrukcji 2,40m - Wysokość upadku 1,00m - Wykonana zgodnie z PN-EN Wyposażenie placów zabaw. Ogólne wymagania bezpieczeństwa i metody badań. DANE MATERIAŁOWO - KONSTRUKCYJNE Linarium wyposażone jest w linową platformę znajdującą się wewnątrz na wysokości 1m. Urządzenie składa się z metalowego słupa nośnego oraz sieci lin polipropylenowych z rdzeniem z liny stalowej połączonych ze sobą przy pomocy łączników aluminiowych oraz z tworzywa sztucznego. Elementy stalowe wykonane są ze stali konstrukcyjnej weglowej malowanej proszkowo. Ilość na placu zabaw 1 szt BUJAK SPRĘŻYNOWY - KONICZYNKA

13 DANE TECHNICZNE - Gabaryty urządzenia 1,00m x 1,00m - Strefa użytkowania Ø 3,00m - Wysokości urządzenia 0,59m - Wysokość upadku 0,42m - Wykonana zgodnie z PN-EN Wyposażenie placów zabaw. Ogólne wymagania bezpieczeństwa i metody badań. DANE MATERIAŁOWO - KONSTRUKCYJNE Sprężynowiec bujak ze stelażem ze sklejki wodoodpornej z filmem melaminowym w kształcie koniczyny. Obręcz ze zwiniętych stalowych rurek, sprężyna wykonana ze stali jakościowej, mocowanie sprężyny zabezpieczone przed warunkami atmosferycznymi poprzez lakierowanie proszkowe farbami poliestrowymi. Elementy złączne ocynkowane i osłonięte plastikowymi korkami. Sprężyna połączona ze zbrojeniem betonowego bloczka fundamentowego lub metalową podstawą do posadowienia w gruncie. Ilość na placu zabaw 1 szt.

14 5.7. HUŚTAWKA SPRĘŻYNOWA - WAŻKA DANE TECHNICZNE - Gabaryty urządzenia 0,28m x 1,52m - Strefa użytkowania 3,45m x 2,30m - Wysokości urządzenia 0,7m - Wysokość upadku 0,46m - Wykonana zgodnie z PN-EN Wyposażenie placów zabaw. Ogólne wymagania bezpieczeństwa i metody badań. DANE MATERIAŁOWO - KONSTRUKCYJNE Sprężynowiec podwójny z belką z drewna klejonego impregnowanego preparatem na bazie naturalnych olejów i wosków z atestem..belka przykręcona do stalowego mocowania sprężyny zabezpieczonego przed warunkami atmosferycznymi poprzez lakierowanie farbami proszkowymi poliestrowymi. Stalowa sprężyna bujaka wykonana ze stali jakościowej (również lakierowana farbami proszkowymi poliestrowymi) połączona z mocowaniem oraz betonowym bloczkiem fundamentowym lub stalową podstawą do posadowienia w gruncie.

15 Siedziska gumowe. Formatki z zamontowanymi rączkami i podnóżkami z polietylenu ciśnieniowego HDPE gr 15mm odpornego na promieniowanie UV,nie chłonącego wody i łatwo zmywalnego. Formatki połączone ocynkowanymi elementami złącznymi osłoniętymi plastikowymi korkami. Rączki i podnóżki plastikowe, duże uniemożliwiające urazy oczu. Dla bezpieczeństwa zamontowane na końcach belki gumowe odbojniki amortyzujące. Ilość na placu zabaw 1 szt KOSZ POTRÓJNY DANE TECHNICZNE - Gabaryty urządzenia 0,75m x 0,75m - Wysokości urządzenia 2,05m - Wykonana zgodnie z PN-EN Wyposażenie placów zabaw. Ogólne wymagania bezpieczeństwa i metody badań.

16 DANE MATERIAŁOWO - KONSTRUKCYJNE Urządzenie sprawnościowe do zabaw z piłką. Podpora-słup trwale posadowiony w gruncie, połączony z koszem kielichowym z jednym otworem wrzutowym i trzema bocznymi otworami wylotowymi. Urządzenie metalowe (konstrukcja) zabezpieczone antykorozyjnie farbą proszkową poliestrową do warunków zewnętrznych. Kosz wrzutowy wykonany z maty z włókna szklanego nasączonego żywicą poliestrową. Ilość na placu zabaw 1 szt KOSZ NA ŚMIECI Kosz na śmieci jest uniwersalnym koszem na śmieci o pojemności 50 L., wykonany z drewna z wkładem ze stali nierdzewnej.

17 Ilość na placu zabaw 2 szt. Powyższe nie wyklucza użycia urządzenia o podobnych parametrach ŁAWKA Z OPARCIEM Wymiary 180x51x86cm (siedzisko 180x45x45cm).

18 Wykonana z drewna sosnowego, impregnowanego próżniowo-ciśnieniowo. Ławka trwale posadowiona w gruncie. Powyższe nie wyklucza użycia urządzenia o podobnych parametrach. Ilość na placu zabaw 1 szt ŁAWKA Z WIESZAKIEM Wymiary 180x71x178cm (siedzisko 180x45x45cm)

19 Wykonana z drewna sosnowego, impregnowanego próżniowo-ciśnieniowo w kolorze oliwkowym, trwale zakotwiona w ziemi. Powyższe nie wyklucza użycia urządzenia o podobnych parametrach. Ilość na placu zabaw 1 szt TABLICA INFORMACYJNO REGULAMINOWA

20 Tablica o wymiarach 40x70, konstrukcja 12x96x220cm. Elementy konstrukcyjne wykonane są z pięciu warstw drewna klejonego wzdłużnie. Słupy o średnicy 120 mm posiadają cztery wzdłużne ryfle dodatkowo rozprężające materiał. Drewno zabezpieczone jest przez dwukrotne malowanie preparatem na bazie olejów naturalnych. Powierzchnia czołowa słupa zabezpieczona jest specjalnym, plastikowym kapturkiem. Słupy osadzone w gruncie za pośrednictwem metalowych kotew przytwierdzonych do betonowych bloczków. Wzór porównawczy nie wyklucza użycia urządzenia z innej firmy o podobnych parametrach. Ilość na placu zabaw 1 szt ZIELEŃ Trawa zastosować mieszankę trawy boiskowej Okres pielęgnacji gwarancyjnej roślinności 1 rok. Wszystkie materiały do pielęgnacji powinien zabezpieczyć Wykonawca. Zamawiający udostępni możliwość poboru wody do podlewania, natomiast Wykonawca musi we własnym zakresie zabezpieczyć węże i zraszacze oraz w razie potrzeby dostosować miejsce poboru wody (dostosowanie kranu). Zabiegi pielęgnacyjne muszą odbywać się w godzinach popołudniowych po zakończeniu zajęć w szkole przez dzieci w uzgodnieniu z Dyrektorem placówki. Uwaga: Wszelkie zniszczenia roślinności spowodowane dewastacją, kradzieżą, nieprawidłową pielęgnacją, uszkodzeniami mrozowymi, chorobami lub żerowaniem szkodników, itp. w okresie trwania rocznej gwarancji i pielęgnacji muszą zostać przez Wykonawcę natychmiast usunięte i zgłoszone Zamawiającemu. W dniu ostatecznego odbioru pielęgnacji gwarancyjnej wszystkie rośliny muszą być posadzone zgodnie z projektem, w innym przypadku Zamawiający nie odbierze prac okresu gwarancyjnego NAWIERZCHNIE Projektuje się wykonanie nawierzchni bezpiecznych, amortyzujących ewentualny upadek dziecka na podbudowie z piasku i kruszywa łamanego. Zdecydowano o wykonaniu nawierzchni elastycznej wylewanej pod zabawki, wykonanej z granulatu gumowego EPDM np. UNISOFT oraz nawierzchni komunikacyjnej elastycznej z prefabrykowanych kształtek, wykonanych z granulatu gumowego EPDM np. Flexi-Step. Ze względu na kanał ciepłowniczy przechodzący pod placem zabaw projektuje się nawierzchnię komunikacyjną rozbieralną z prefabrykowanych kształtek. W celu ułatwienia spływu wód opadowych powierzchnie należy ukształtować ze spadkiem ca 1%. Po wykorytowaniu terenu na głębokość ca 40-45cm należy na gruncie rodzimym ułożyć warstwy: - piasek zagęszczony Is=1 gr cm - kruszywo łamane (tłuczeń) frakcje 31,5-65 mm, gr.min. 10 cm stabilizowane mechanicznie - kruszywo łamane (kliniec) frakcje 0,5-5 mm, gr. 5 cm - warstwa nawierzchni elastycznej SBR w zależności od wysokości upadku od 4cm do 13cm - nawierzchnia elastyczna EPDM 50mm

21 Płytki elastyczne układa się na podbudowie z kruszyw. Trwałe łączenie elementów nawierzchni następuje dzięki wykorzystaniu systemowych kołków montażowych. Każdy element trwale łączy ze sobą cztery kolejne elementy. Zaleca się układanie płytek w cegiełkę tj. jeden rząd względem drugiego przesunięty o pół płytki. Powierzchnia nawierzchni elastycznej powinna zostać wyniesiona powyżej terenu przyległego o około 5cm, różnice poziomów należy wyrównać spadkami w nawierzchni trawiastej przyległej do krawężników. Urządzenia zabawowe i nawierzchnie bezpieczne muszą spełniać wymogi norm: PN- EN 1176, PN-EN 1177 oraz pozostałych norm dotyczących nawierzchni i wyposażenia placów zabaw. Dopuszcza się wylewanie warstw różnej grubości w zależności od wysokości upadku dziecka wokół urządzenia. Nawierzchnie bezpieczne wykonane z granulatu gumowego pokrytego warstwą kauczuku EPDM zmniejszają ryzyko urazów, są bezpieczne i wygodne do chodzenia, pochłaniają wstrząsy powstałe w momencie upadku i nie posiadają twardych lub ostrych krawędzi. Powierzchnie te nie ulegają zniszczeniu powodowanemu przez takie czynniki jak ekstremalne skoki temperatury lub intensywne ich użytkowanie. Są bezpieczne i ekonomiczne. Nawierzchnie gumowe na place zabaw są idealnym rozwiązaniem przeznaczonym do zabezpieczenia upadku. Spełniają swoje wymagania szczególnie na placach zabaw, pod zestawami zabawowymi, huśtawkami oraz innymi elementami wyposażenia takich obiektów. Projektowany plac zabaw można podzielić na strefy w zależności od wysokości możliwego upadku z urządzeń zabawowych. Barwy nawierzchni dostosowano do warunków programu "Radosna Szkoła": niebieska RAL 5003 i pomarańczowa RAL Barwami nawierzchni zaakcentowano podział przestrzeni placu na część zabawową i część komunikacyjną. Ze względu na możliwość upadku biegających dzieci, na nawierzchnię ścieżki komunikacyjnej wybrano warstwę EPDM barwy niebieskiej RAL 5003 (w założeniach nawierzchnia tartanowa lub inna syntetyczna). Nawierzchnia sztuczna zostanie obramowana krawężnikiem z materiału amortyzującego. Nawierzchnie kauczukowe EPDM nadają się do zabawy prawie w każdych warunkach atmosferycznych. Materiał: Przetworzony granulat gumowy, wykończenie powierzchni nowym granulatem z kauczuku EPDM Spoiwo poliuretan MDI Charakterystyka Kolor: pomarańczowy RAL 2011 i niebieska RAL 5003 możliwe niewielkie różnice w kolorach i/lub utrata zabarwienia (1) Powierzchnia: gładka z otwartymi porami Strona dolna: z wgłębieniami (do odprowadzania wody) Inne dane: plastykowe kołki łączące w wyposażeniu Dopuszczalna wysokość upadku: zgodnie z PN- EN 1177:2009, HIC 1000 zgodnie z ASTM zgodnie z PN- EN :2009 Ogniotrwałość: klasa E DIN EN , 2002 Klasa B s1 dla powierzchni EPDM dostępna na życzenie Wydłużenie całkowite: ok. 40% DIN Odporność na ścieranie: rv 5,9 DIN część 6 BS

22 Odporność chemiczna: w określonych warunkach odporny na kwasy i zasady Odporność na wodę morską: odporny zgodnie z DIN EN ISO 175, DIN EN ISO Odporność na złamanie w niskich temperaturach: 24 godz. / -40oC, bez złamania Odporność na pękanie w niskich temperaturach: 5 godz. / -30oC, bez pęknięć Właściwości anty-poślizgowe: mokro: 50, 75, sucho: 50 zgodnie z ASTM E 303 Strumień krytyczny promieniowania cieplnego: 0,08 wat/cm3 zgodnie z ASTM E 648/03 Tarcie dynamiczne: mokro: 0,57 µ, suche 0,65 µ zgodnie z DIN , Próba przenikalności wody: płyta 40 mm: 0,011 gpm/in3, płyta 70 mm: 0,015 gpm/in3 Wytrzymałość na rozciąganie min. 0,75 N/mm2 DIN Zapoznać się z kompletną instrukcją montażu. Fundament pod krawężniki wykonać z betonu B15, szerokość stopy 25 cm, wysokość 20 cm, ze spadkami umożliwiającymi odprowadzenie wody zgodnie z zasadami sztuki budowlanej. Krawężnik wykonany z granulatu gumowego w systemie EPDM, barwy czarnej, o wymiarach 1000x250x50 mm lub betonowy o tych samych wymiarach. Dopuszcza się możliwość stosowania obrzeży betonowych pod warunkiem pokrycia ich od góry warstwą nawierzchni bezpiecznej EPDM. Wymagane dokumenty dotyczące nawierzchni: Certyfikat IAAF Aprobata lub Rekomendacja ITB Atest Higieniczny PZH Wyniki badań na zgodność oferowanego produktu z Polskimi Normami Karta techniczna systemu Projektuje się wyłożenie części powierzchni placu nawierzchnią trawiastą. Należy ją zlokalizować jako wyniesioną 0-5cm ponad przyległy teren i pozbawioną lokalnych zagłębień terenu. Nawierzchnia powinna być wyprofilowana ze spadkiem od 1 3 %, ułatwiającym powierzchniowy odpływ wody na zewnątrz placu zabaw. W chwili obecnej teren jest trawnikiem, grunt należy przekopać, oddarniować, odchwaścić, uzupełnić niedobór ziemi i ukształtować spadki i wywałować a następnie wysiać trawę lub ułożyć darń z rolki. Nie przewiduje się zakładania obrzeży nawierzchni trawiastej na połączeniu z terenem istniejącym. Odpływ wody z projektowanych nawierzchni syntetycznych planuje się na powierzchnię biologicznie czynną OGRODZENIE Projektuje się ogrodzenie placu zabaw o wysokości 110cm ogrodzeniem systemowym, panelowym z profilowanych paneli zgrzewanych. Rozstaw słupków 2,1m. Elementy ogrodzenia według karty technicznej systemu. Furtki o szerokości przejścia 150cm, dwuskrzydłowe ZAMOCOWANIE ZABAWEK W GRUNCIE Słupy tworzące konstrukcję nośną osadzone 10 cm nad powierzchnią gruntu za pomocą ocynkowanych stalowych okuć kotwionych na betonowym fundamencie min 60 cm w gruncie.w razie potrzeby zastosowania innego sposobu fundamentowania należy skontaktować się z projektantem.

23 6. DANE CHARAKTERYSTYCZNE Powierzchnia placu zabaw 499,1 m 2 Powierzchnia gumowa kolor RAL RAL 2011 TIEFORANGE 250,0 m 2 Powierzchnia komunikacyjna kolor RAL 5003 SAPHIBLAU 49,1 m 2 Powierzchnia zieleni 200,0 m 2 Długość obrzeży 92,50 mb 7. UWAGI Wszystkie zastosowane materiały i wyroby muszą posiadać niezbędne atesty, aprobaty i deklaracje zgodności. W razie zaistnienia wątpliwości bądź stwierdzenia rozbieżności rozwiązań projektowych ze stanem faktycznym, wykonawca winien niezwłocznie skontaktować się z projektantem. Prace należy prowadzić pod nadzorem osoby posiadającej uprawnienia budowlane. Przy realizacji obiektu należy przestrzegać warunków wykonania i odbioru robót budowlanych. Wszelkie zmiany i odstępstwa od projektu powinny być poprzedzone uzgodnieniem z autorem projektu oraz organem nadzoru budowlanego. Po zakończeniu prac budowlanych teren należy uporządkować i przekazać w użytkowanie. Opis techniczny konfrontować z rysunkami. Projektant architektury: mgr inż.arch. Zbigniew Olejniczak upr.bud. 437/87/WŁ Projektant konstrukcji: mgr inż. Maciej Wieczorek upr. bud. 67/91/WŁ

24 OPIS PROJEKTU ZAGOSPODAROWANIA TERENU 1. PRZEDMIOT INWESTYCJI Budowa placu zabaw na działce nr 326 i 317/4 położonej w Łodzi przy ul. Unickiej 6, na terenie Szkoły Podstawowej nr 113 oraz przedszkola miejskiego nr INWESTOR Wydział Edukacji w Departamencie Spraw Społecznych UMŁ Łódź; ul. Krzemieniecka 2B 3. ISTNIEJĄCY I PROJEKTOWANY STAN ZAGOSPODAROWANIA TERENU Teren szkoły oraz przedszkola jest zagospodarowany i ogrodzony. Na terenie znajdują się budynki szkolne, przedszkolny i urządzenia infrastruktury technicznej tych budynków. Na terenie budowy placu zabaw znajduje się plac o nawierzchni trawiastej przeznaczony do zabaw dzieci. Przez teren budowy placu zabaw przechodzi ogrodzenie murowane z przęsłami metalowymi. Na działce nr 317/4 znajduje się sześć pni o średnicy 35cm usuniętych wcześniej drzew. Projektuje się usunięcie części ogrodzenia pomiędzy działkami 326 i 317/4 w granicach placu zabaw oraz usunięcie pozostałych pni i korzeni wyciętych drzew. Pozostałe ogrodzenie należy połączyć z ogrodzeniem placu zabaw. Nie zmienia się istniejącego sposobu użytkowania terenu. Zmienia się nawierzchnię oraz instaluje się urządzenia służące do zabaw na terenie szkolnym służącym do zabaw. Istniejąca nawierzchnia trawiasta będzie włączona do obszaru zabaw dla dzieci. Plac zabaw będzie ogrodzony. 4. OŚWIADCZENIE O KOLIZJI PLANOWANEJ INWESTYCJI Z SIECIAMI ZEWNĘTRZNYMI Na terenie działek znajdują się sieci zewnętrzne: wodociągowa, kanalizacyjna, telefoniczna, energetyczna oraz kanał co. Planowana inwestycja tj. budowa placu zabaw nie powoduje kolizji z sieciami zewnętrznymi. Nad kanałem ciepłowniczym, przechodzącym przez plac zabaw, projektuje się nawierzchnię rozbieralną z płytek elastycznych, umożliwiającą wymianę instalacji w wykopie szalowanym wąskoprzestrzennym bez demontarzu urządzeń placu zabaw. 5. INFORMACJE O TERENIE OBJĘTYM OCHRONĄ KONSERWATORSKĄ Teren, na którym usytuowana jest działka szkoły i przedszkola nie należy do terenu objętego strefą ochrony konserwatorskiej. 6. CHARAKTERYSTYKA EKOLOGICZNA Odpady stałe Kosze na śmieci opróżniać regularnie, odpadki wyrzucać do istniejących pojemników na odpady. Emisja hałasu oraz wibracji Realizowana inwestycja nie wprowadza nadmiernej emisji hałasu i wibracji. Interes osób trzecich Projektowana inwestycja nie naruszenia interesu osób trzecich w rozumieniu przepisów prawa budowlanego.

25 Wpływ inwestycji na środowisko Inwestycja z projektowanym jej wyposażeniem i przeznaczeniem funkcjonalnym nie ma negatywnego wpływu na środowisko. Powstałe śmieci i odpady gromadzone będą w pojemnikach i wywożone przez służby komunalne. Odbiór odpadów powstałych w czasie budowy placu zabaw przez lokalnego odbiorcę tego typu odpadów na terenie Gminy (formalności w zakresie obowiązków Wykonawcy) 7. ZESTAWIENIE POWIERZCHNI Powierzchnia działki 317/4 410,0 m 2 Powierzchnia działki ,0 m 2 Powierzchnia placu zabaw 499,1 m 2 Projektant architektury: mgr inż.arch. Zbigniew Olejniczak upr.bud. 437/87/WŁ Projektant konstrukcji: mgr inż. Maciej Wieczorek upr. bud. 67/91/WŁ

26 Informacja dotycząca bezpieczeństwa i ochrony zdrowia dla budowy szkolnego placu zabaw w ramach programu RADOSNA SZKOŁA Podstawa: Rozporządzenie Ministra Infrastruktury z dnia w sprawie informacji dotyczących bezpieczeństwa i ochrony zdrowia oraz planu bezpieczeństwa i ochrony zdrowia Dz. Ust. Nr 120 poz z Adres inwestycji: Łódź, ul. Unicka 6 Inwestor: Wydział Edukacji w Departamencie Spraw Społecznych UMŁ Łódź, ul. Krzemieniecka 2B 1. Wykaz projektowanych obiektów budowlanych Wykonanie placu zabaw i jego ogrodzenia 2. Zakres robót Wykonanie podbudowy pod nawierzchnie bezpieczne Wykonanie nawierzchni - wykonanie wykopów pod fundamenty urządzeń zabawowych i ogrodzenia - montaż fundamentów - montaż urządzeń zabawowych Montaż ogrodzenia 3. Zagospodarowanie działki Działki zabudowane są budynkiem przedszkola, szkoły i sali gimnastycznej 4. Wskazanie zagrożeń W trakcie realizacji robót występują następujące zagrożenia: - związane z ruchem pojazdów po drodze, - związane z nieprzestrzeganiem zasad bezpieczeństwa osobistego, związane z nieprzestrzeganiem podstawowych zasad BHP na poszczególnych stanowiskach pracy, związane z używaniem elektronarzędzi. 5. Środki zapobiegawcze - Odpowiednia organizacja robót budowlanych, - Właściwe oświetlenie terenu budowy, - Właściwe zabezpieczenie dróg transportowych, - Właściwa eksploatacja maszyn i urządzeń technicznych. 6. Instruktaż pracowników Instruktaż wstępny: Instruktaż dla pracowników, którzy podejmują pracę na budowie po raz pierwszy, a obejmujący ogólne zasady BHP ze szczególnym uwzględnieniem specyficznego charakteru robót budowlanych. Instruktaż stanowiskowy: Instruktaż dla pracowników przystępujących do nowego rodzaju robót budowlanych, obejmujący szkolenie bardziej szczegółowe związane z specyfiką podejmowanego rodzaju robót, określonym miejscem pracy i urządzeniami technicznymi. Dokumentacja BHP Wszystkie szkolenia oraz ich uczestników należy odnotować w specjalnie prowadzonej dokumentacji BHP (książka szkoleń). Uczestnicy szkolenia powinni potwierdzić ten fakt własnoręcznym podpisem. 7. Wskazanie środków technicznych i organizacyjnych. zapobiegających niebezpieczeństwom wynikającym z wykonywania robót budowlanych w strefach szczególnego zagrożenia zdrowia lub w ich sąsiedztwie, w tym zapewniających bezpieczną i sprawną komunikację, umożliwiającą szybką ewakuację na wypadek pożaru, awarii i innych zagrożeń.

27 mgr inż. arch. Zbigniew Olejniczak Łódź, ul. Chopina 2/56 mgr inż. Maciej Wieczorek Łódź, ul. Ossowskiego 4/47 OŚWIADCZENIE WYNIKAJACE Z ART. 20 UST.4 USTAWY PRAWO BUDOWLANE Zgodnie z art.20 ust. 4 Ustawy z dnia 7 lipca 1994 r. Prawo budowlane z późniejszymi zmianami, składamy niniejsze oświadczenie: Niniejszy projekt budowlany dotyczący budowy placu zabaw w zakresie objętym niniejszym opracowaniem, znajdujący się na działce nr; 326 i 317/4 położonej w Łodzi, przy ul. Unickiej 6 został sporządzony zgodnie z obowiązującymi przepisami oraz zasadami wiedzy technicznej.
