PROJEKT \ zagospodarowania. Ostrowice dziatka nr 134/7. Adres budowy: Ostrowice dziatka nr 134/7. Inwestor: Gmina Ostrowice.

Transkrypt

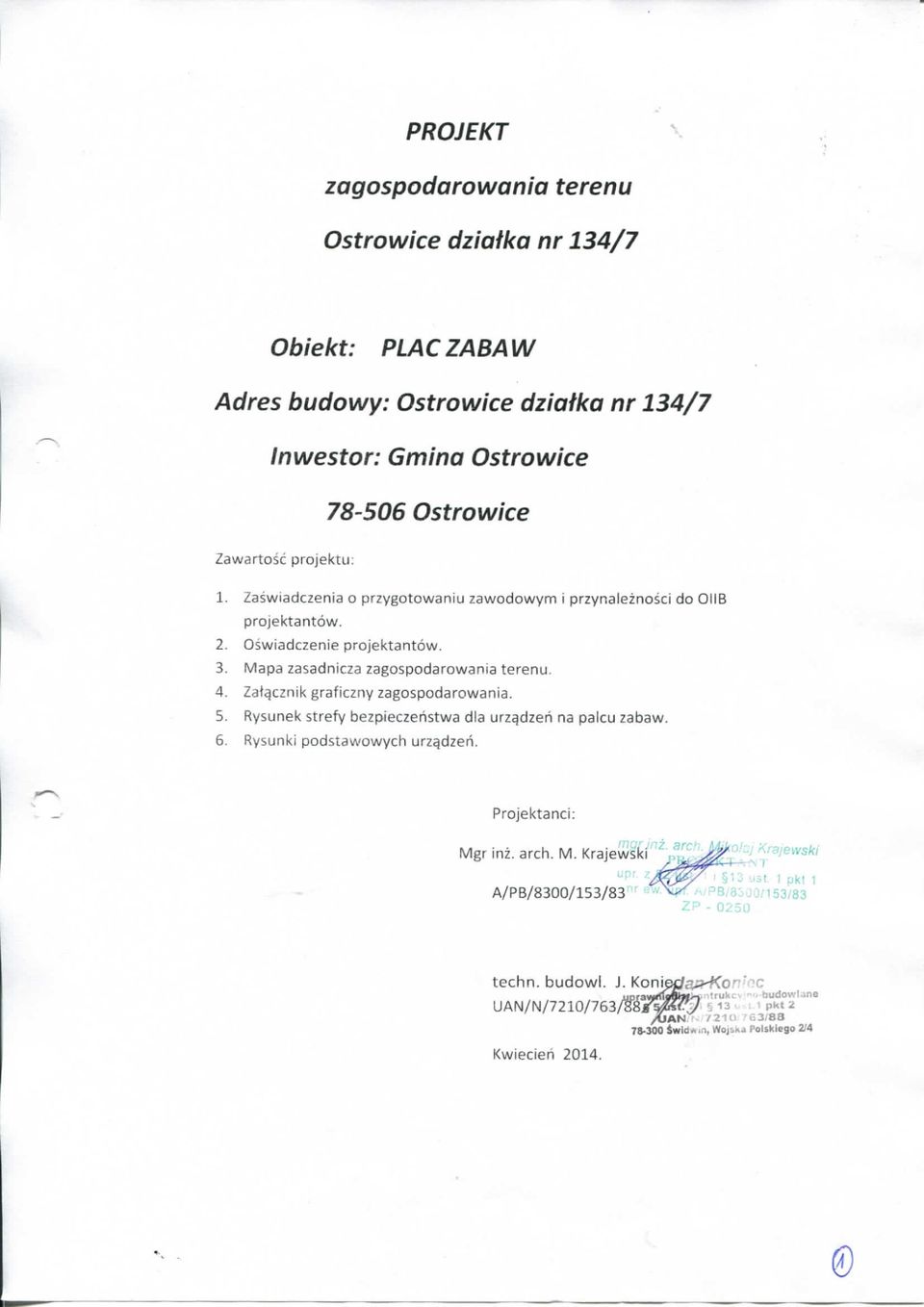

1 PROJEKT \ zagospodarowania terenu Ostrowice dziatka nr 134/7 Obiekt: PLAC ZABAW Adres budowy: Ostrowice dziatka nr 134/7 Inwestor: Gmina Ostrowice Ostrowice Zawartosc projektu: 1. Zaswiadczenia o przygotowaniu zawodowym i przynaleznosci do OIIB projektantow. 2. Oswiadczenie projektantow. 3. Mapa zasadnicza zagospodarowania terenu. 4. Zat^cznik graficzny zagospodarowania. 5. Rysunek strefy bezpieczehstwa dla urzadzen na palcu zabaw. 6. Rysunki podstawowych urzadzen. Projektanci: Mgr inz. arch. M. Krajew?l<i' A/PB/8300/153/83 kolcj Krajewski ^ ' 13 ust. 1 pkt 1 < '.' ^8/3300/153/83 ZP Kwiecieh 2014.

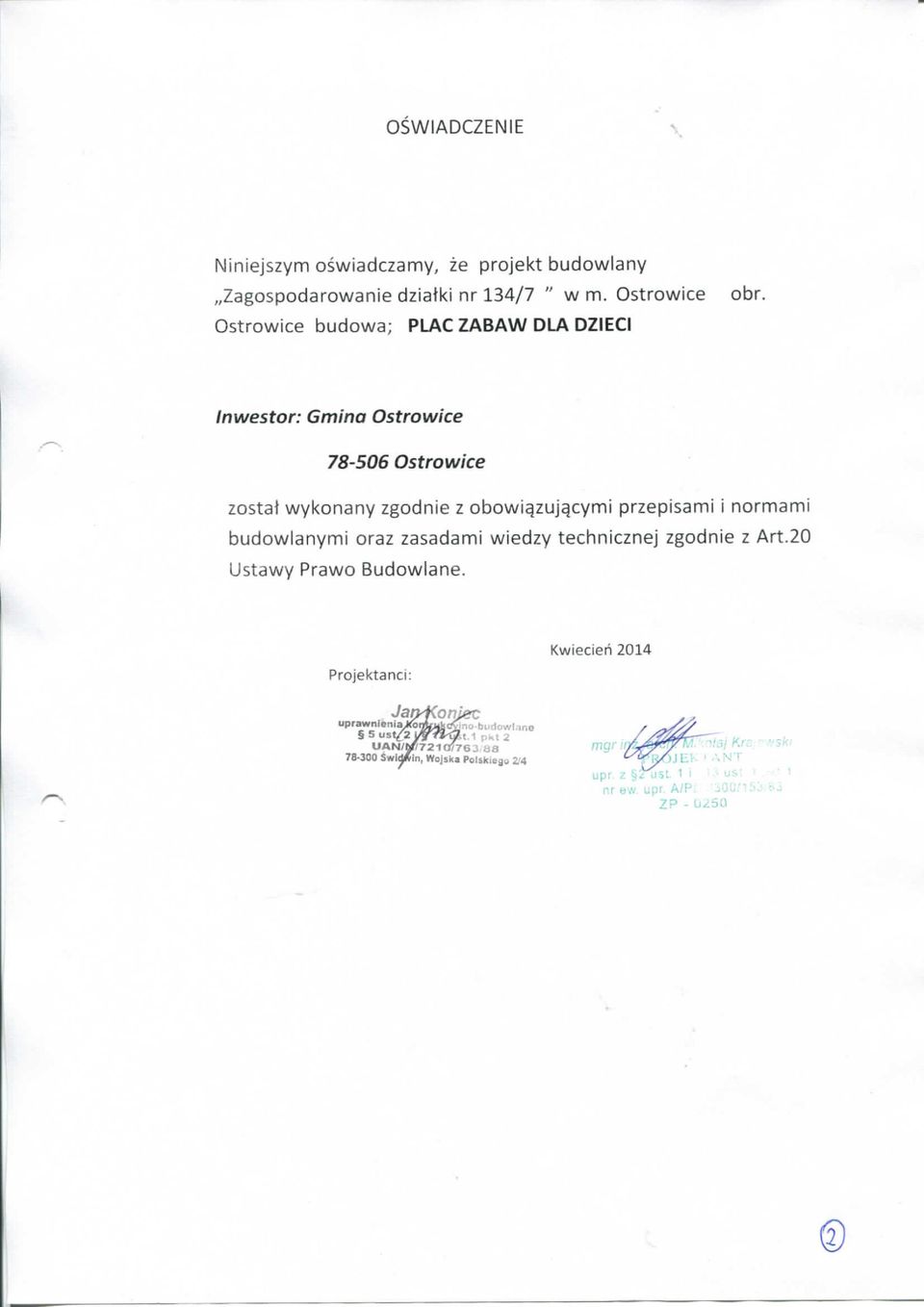

2 OSWIADCZENIE Niniejszym oswiadczamy, ze projekt budowlany Zagospodarowanie dziatki nr 134/7 " w m. Ostrowice Ostrowice budowa; PLAC ZABAW DLA DZIECI obr. Inwestor: Gmina Ostrowice Ostrowice zostat wykonany zgodnie z obowiazujacymi przepisami i normami budowlanymi oraz zasadami wiedzy technicznej zgodnie z Art.20 Ustawy Prawo Budowlane. Projektanci: Kwiecieh 2014 upr. 7. 2usl. 1 i ' ^ nr ew. upr. A/PL.:30C.'i5J..':>j ZP

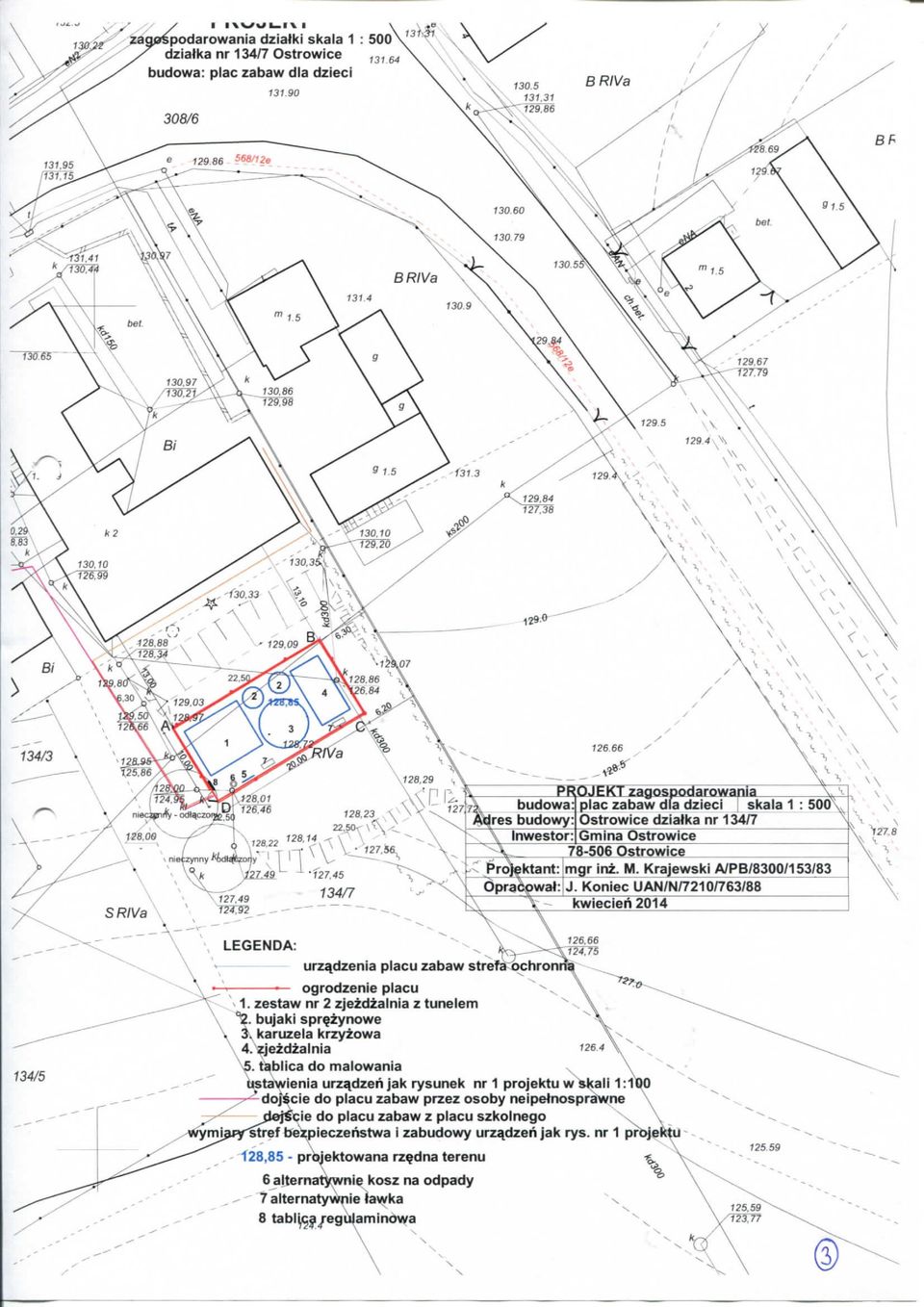

3 ipodarowanja dziafkj skala 1 : 500 dziatka nr 134/7 Ostrowice budowa: plac zabaw dia dzieci 308/ BRIVa BP 131,95 /131.15^ e S68/I2e bet BRIVa 130.5i 1.5 bet ^-65~ 129, Bl 'f _ W ^ , ^, 'f30.33^ Bi ^ V l'^ A /3 SRIVa \ \ ,23, 22,5Ck-.28,22 '2e,J^5^^^ /7 l^ojekt zagbspoaiirowapia budowa: plac zabaw dla dzieci skala 1 : 500^ Ires budowy: Ostrowice dziatka nr 134/7 InwestorilGmina Ostrowice Ostrowice ]^rc^ktant: mgr inz. M. Krajewski A/PB/8300/153/83 Opradowal: J. Koniec UAN/N/7210/763/88 kwiecieh /5 LEGENDA: , urzadzenia placu zabaw strefa-ochronr ogrodzenie placu 1. zestaw nr 2 zjezdzalnia z tunelem ^. bujaki spr^zynowe Sy^karuzela krzyzowa ^ 4.zjezdzalnia tablica do malowania ^tawienia urzqdzeii jak rysunek nr 1 projektu w^ali 1:1Q^0 doj^cie do placu zabaw przez osoby neipetnosprawne ie do placu zabaw z placu szkolnego \ bezpieczehstwa i zabudowy urzadzeh jak rys. nr 1 prbjpk^d ektowana rzedna terenu 6 alternatywnie kosz na odpady 7 alternatywnie ta^ka s 8 tabl^n^^egulamindvya -t. \ '123.77

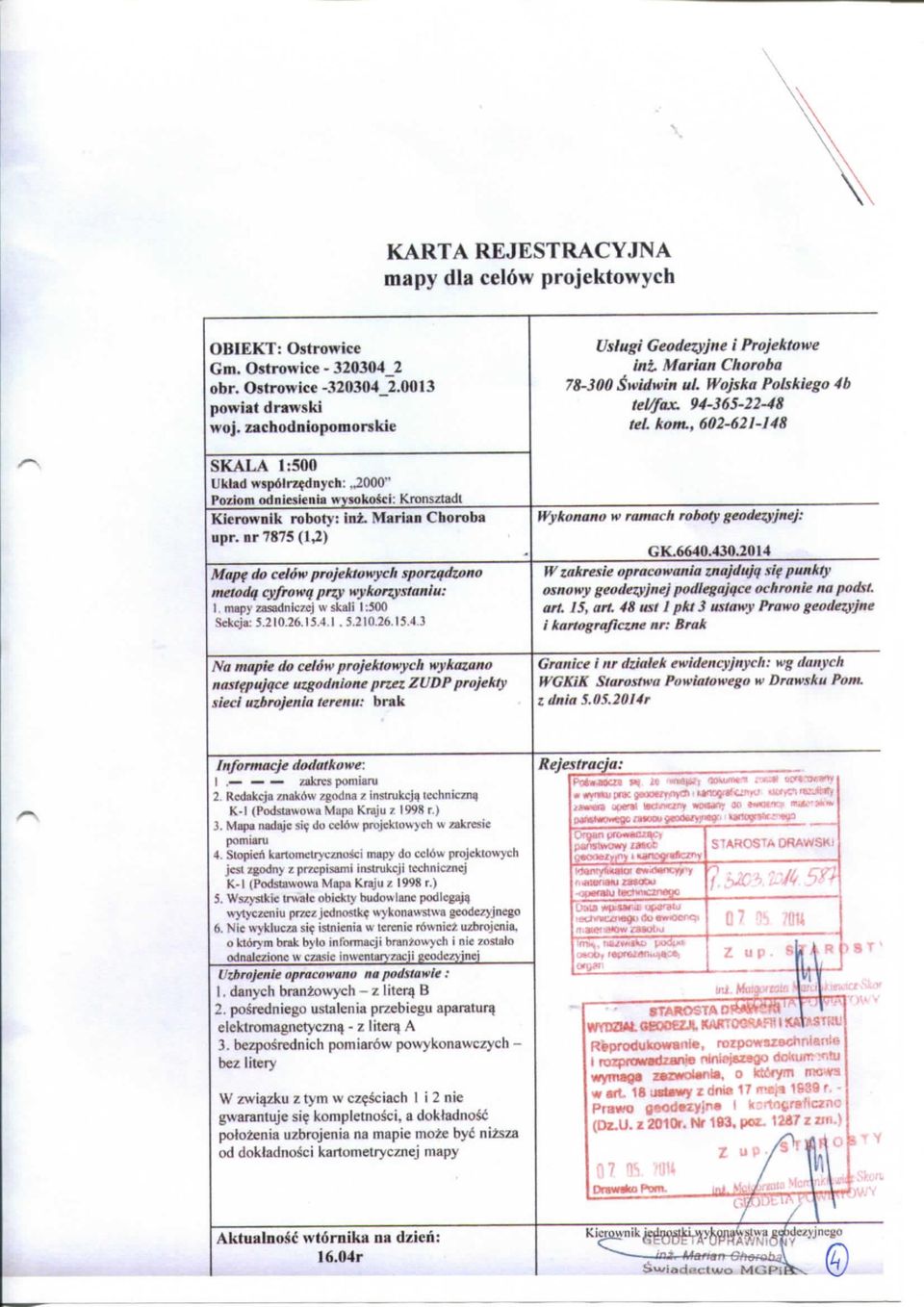

4 KARTA REJESTRACYJNA mapy dla celow projektowych OBIEKT: Ostrowice Gm. Ostrowice obr. Ostrowice _2.00I3 powiat drawski woj. zachodniopomorskie SKALA 1:500 Uklad wsp6trz^nych:..2000" Poziom odniesienia wysokoici: Kronsztadt Kierownik roboty: inz. Marian Cboroba upr. nr 7875 (U) Afapf do celow projektowych sporzqdzono metodq cyfrowq prty wykorzystaniu: I map) 7-asadnic/ej w skali 1:500 Sckcja: Na mapie do celow projektowych wykazano nastfpujqce uzgodnione przez ZUDP projekty sieci uzbrojenia terenu: brak Uslugi Geodezyjne i Projektowe int Marian Choroba ^widwin ul. Wojska Poiskiego 4b tel/fax tei. kom., Wykonano w ramach roboty geodezyjnej: GK.664D W zakresie opracowania znajdujq sif punkty osnowy geodezyjnej podiegajtfce ochronie na podst. art. IS, art. 48 ust I pkt 3 ustawy Prawo geodezyjne i kartograficzne nr: Brak Grantee i nr dzialek ewidencyjnych: wg danych WGKiK Starostwa Powiatowego w Drawsku Pom. zdnia S.OS.20I4r Informacje dodatkowe:!. ^res pomiaru 2 Rcdakcja /nak(su /godna? instrukcj4 tcchniczn^ K-1 (PodstawowaMap^i Kraju r.) 3. Mapa nodaje si^ du cumtw projcklouvch w /akreste pomiaru 4. Slopieii kartomeirycznoici mapy do ccl6w projektowych jest zgodn> z prrcpisami instrukcji technicznej K-1 (Podstawowa Mapa Kraju / 1998 r.) 5. Wszwikic Irwalc obickiy budowlane podlcgajq wytyczcniu przez jcdnosik? wjkonawslwa geode7)jnego 6. Nie wyklucza si? istnienia w icrenie rtswniez iltbrojcnia. o kt6r>m brak b>lo inrnrniacji hran/owych 1 nie zostalo odnalezionc u czasie inucntar^ya^:ji gcodez^jnej C'zhrojenie apracowano na podstawie: 1. danych branzowych - z Mter^ B 2. posredniego ustalenia przebiegu aparatur^ eielitrcmagnctyczn^ - z liters A 3. bezposrednich pomiarow powykonawczych - bez litery W zwi^zku z tym w cz^sciach 1 i 2 nie gwarantuje si? kompletnosci, a dok(adnos(i polozenia uzbrojenia na mapie nioze bye nizsza od dokfadnosci kariometrycznej mapy «iknudtkgmony^iydt anogrifiukvtf w^tbmttt «>aiet««owza>otiu STAROSTA DRAWSKf 0 7 nm Z up. >8T Riprodukowanie. rozpowszechnlanla (rozpmwadme niniajszago dokuir rn!u wymaga z»zwol»nte. o kt6fym mo'^ w art IS Miwvy z dnia 17 mejn 1989 r, - Pravvo fl«od«y}n» I k:rrtotrbf<cznc (Dz.U r.Nr193, x>z zm.) 07 IS Aktualnosc wtornika na dzieri: 16.04r Kic^-nik^t ^^yj^^ 5»v*/iadectwo MGPil

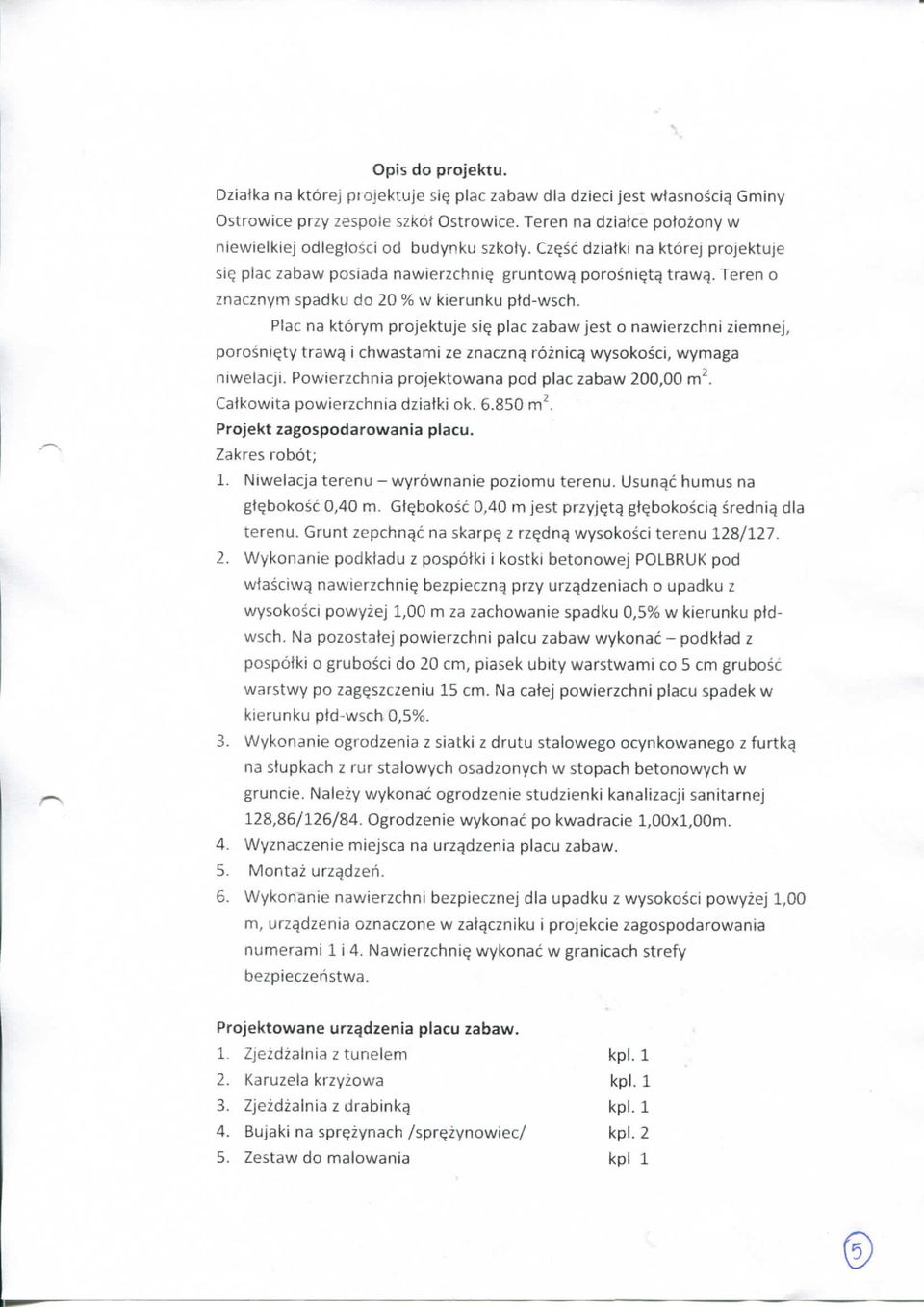

5 Opis do projektu. Dziatka na ktorej projektuje si^ plac zabaw dla dzieci jest wtasnosciq Gminy Ostrowice przy zespole szkot Ostrowice. Teren na dziatce potozony w niewieikiej odiegtosci od budynku szkoty. Cz^sc dziatki na ktorej projektuje si^ plac zabaw posiada nawierzchni^ gruntow^ porosni^tg trawq. Teren o znacznym spadku do 20 % w kierunku ptd-wsch. Plac na ktorym projektuje si^ plac zabaw jest o nawierzchni ziemnej, porosni^ty trawg i chwastami ze znaczn^ roznicg wysokosci, wymaga niwelacji. Powierzchnia projektowana pod plac zabaw 200,00 m"^. Catkowita powierzchnia dziatki ok m^. Projekt zagospodarowania placu. Zakres robot; 1. Niwetacja terenu - wyrownanie poziomu terenu. Usun^c humus na gt^bokosc 0,40 m. Gt^bokosc 0,40 m jest przyj^t^ gt^bokosciq sredni^ dla terenu. Grunt zepchnqc na skarp^ z rz^dn^ wysokosci terenu 128/ Wykonanie podktadu z pospotki i kostki betonowej POLBRUK pod wtasciw^ nawierzchni^ bezpieczn^ przy urzqdzeniach o upadku z wysokosci powyzej 1,00 m za zachowanie spadku 0,5% w kierunku ptdwsch. Na pozostatej powierzchni palcu zabaw wykonac - podktad z pospotki 0 grubosci do 20 cm, piasek ubity warstwami co 5 cm grubosc warstwy po zag^szczeniu 15 cm. Na catej powierzchni placu spadek w kierunku ptd-wsch 0,5%. 3. Wykonanie ogrodzenia z siatki z drutu stalowego ocynkowanego z furtkg na stupkach z rur stalowych osadzonych w stopach betonowych w gruncie. Nalezy wykonac ogrodzenie studzienki kanalizacji sanitarnej 128,86/126/84. Ogrodzenie wykonac po kwadracie l,00xl,00m. 4. Wyznaczenie miejsca na urzadzenia placu zabaw. 5. Montaz urzadzeh. 6. Wykonanie nawierzchni bezpiecznej dla upadku z wysokosci powyzej 1,00 m, urzadzenia oznaczone w zat^czniku i projekcie zagospodarowania numerami 1 i 4. Nawierzchni^ wykonac w granicach strefy bezpieczenstwa. Projektowane urzadzenia placu zabaw. 1. Zjezdzalnia z tunelem kpl Karuzela krzyzowa kpl Zjezdzalnia z drabinkg kpl Bujaki na spr^zynach /spr^zynowiec/ kpl Zestaw do malowania kpl 1 >

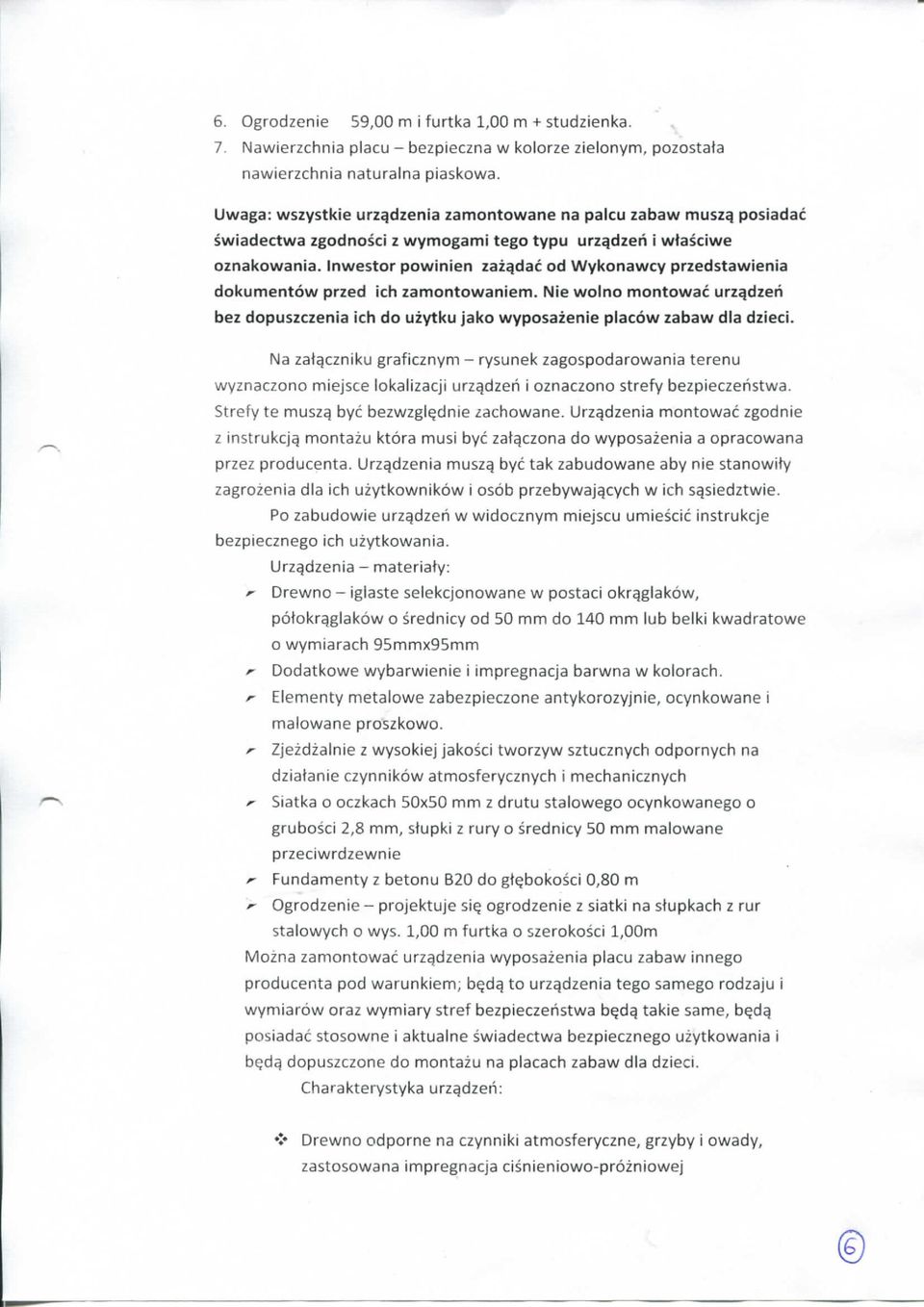

6 6. Ogrodzenie 59,00 m i furtka 1,00 m + studzienka. 7. Nawierzchnia placu - bezpieczna w kolorze zielonym, pozostata nawierzchnia naturalna piaskowa. Uwaga: wszystkie urzadzenia zamontowane na palcu zabaw musz^ posiadac swiadectwa zgodnosci z wymogami tego typu urzadzeh i wtasciwe oznakowania. Inwestor powinien zazgdac od Wykonawcy przedstawienia dokumentow przed ich zamontowaniem. Nie wolno montowac urzadzeh bez dopuszczenia Ich do uzytku jako wyposazenle placow zabaw dla dzieci. Na zatqczniku graficznym - rysunek zagospodarowania terenu wyznaczono miejsce lokalizacji urzadzen i oznaczono strefy bezpieczehstwa. Strefy te musz^ bye bezwzgiednie zachowane. Urzadzenia montowac zgodnie z instrukcji montazu ktora musi bye zatqczona do wyposazenia a opracowana przez producenta. Urzadzenia muszq bye tak zabudowane aby nie stanowify zagrozenia dla ich uzytkownikow i osob przebywajqcych w ich sqsiedztwie. Po zabudowie urzadzeh w widocznym miejscu umiescic instrukcje bezpiecznego ich uzytkowania. Urzadzenia - materiaty: ^ Drewno ~ iglaste selekcjonowane w postaci okrqgiakow, polokrqglakow o srednicy od 50 mm do 140 mm lub beiki kwadratowe 0 wymiarach 95mmx95mm r Dodatkowe wybarwienie i impregnacja barwna w kolorach. r- Elementy metalowe zabezpieczone antykorozyjnie, ocynkowane i malowane proszkowo. r- Zjezdzalnie z wysokiej jakosci tworzyw sztucznych odpornych na dziaianie czynnikow atmosferycznych i mechanicznych f Siatka o oczkach 50x50 mm z drutu stalowego ocynkowanego o grubosci 2,8 mm, stupki z rury o srednicy 50 mm malowane przeciwrdzewnie r- Fundamenty z betonu B20 do gt^bokosci 0,80 m ^ Ogrodzenie - projektuje siq ogrodzenie z siatki na stupkach z rur stalowych o wys. 1,00 m furtka o szerokosci 1,00m Mozna zamontowac urzadzenia wyposazenia placu zabaw innego producenta pod warunkiem; b^d^ to urzadzenia tego samego rodzaju I wymiarow oraz wymiary stref bezpieczehstwa b^d^ takie same, b^d^ posiadac stosowne i aktualne swiadectwa bezpiecznego uzytkowania I bqd^ dopuszczone do montazu na placach zabaw dla dzieci. Charakterystyka urzadzen: Drewno odporne na czynniki atmosferyczne, grzyby i owady, zastosowana impregnacja cisnieniowo-prozniowej t

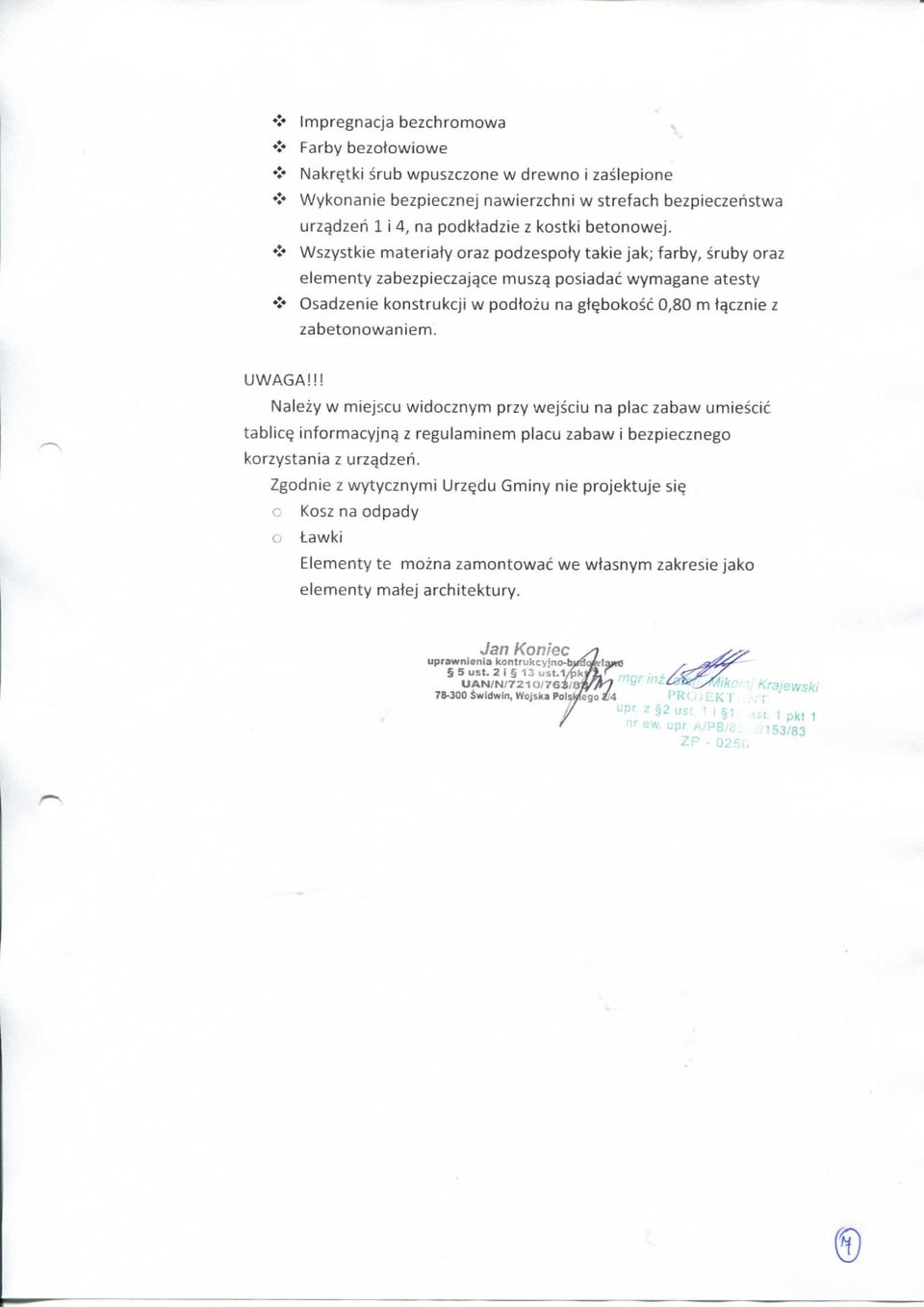

7 > impregnacja bezchromowa ^ t* Farby bezotowiowe Nakr^tki srub wpuszczone w drewno i zaslepione > Wykonanie bezpiecznej nawierzchni w strefach bezpieczenstwa urzadzen 1 i 4, na podktadzie z kostki betonowej. < Wszystkie materiaty oraz podzespoty takie jak; farby, sruby oraz elementy zabezpieczajqce musz^ posiadac wymagane atesty J* Osadzenie konstrukcji w podtozu na gt^bokosc 0,80 m tqcznie z zabetonowaniem. UWAGA!!! Nalezy w miejscu widocznym przy wejsciu na plac zabaw umiescic tablic^ informacyjn^ z regulaminem placu zabaw i bezpiecznego korzystania z urzadzeh. Zgodnie z wytycznymi Urz^du Gminy nie projektuje siq. c c Kosz na odpady tawki Elementy te mozna zamontowac we wtasnym zakresie jako elementy matej architektury. Jan Koniec 5 ust. 2 i 13 usi.^^kfl.r UANiN/Tz-ioneiianrAy Swidwin, Wojska PolsMega 4 ^Mo-.-.; Krajewski I

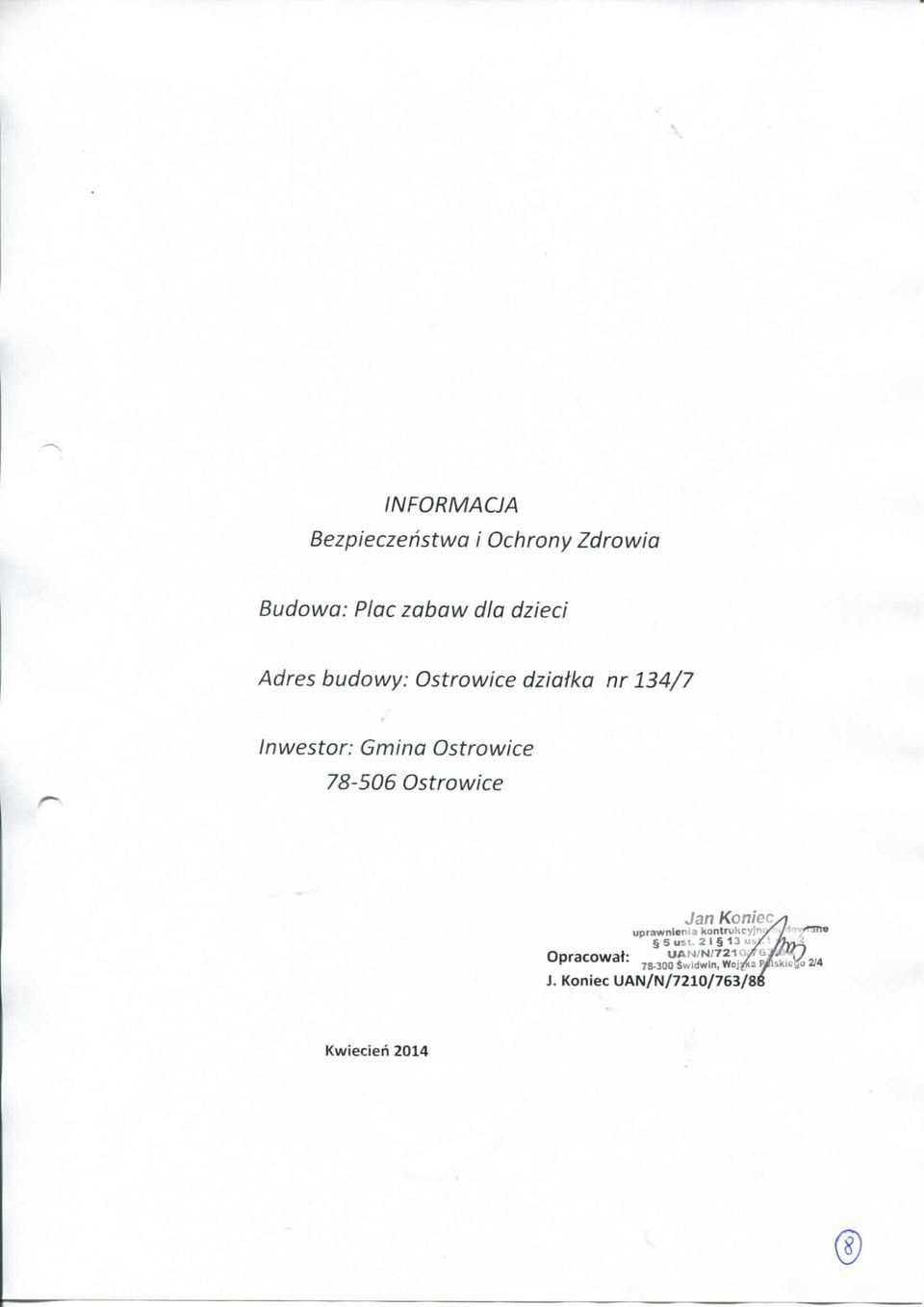

8 INFORMACJA Bezpieczehstwa i Ocfirony Zdrowia Budowa: Plac zabaw dla dzieci Adres budowy: Ostrowice dziafl<a nr 134/7 Inwestor: Gmina Ostrowice Ostrowice Kwiecieh 2014
