1 Rozdział 6. Konstrukcje żelbetowe 6.1 PRET wstawianie pręta zbrojeniowego w widoku Program PRET rysuje i opisuje pręt zbrojeniowy. Rysowanie następuje poprzez zaznaczenie kolejno początku pręta, wszystkich punktów załamań i jego końca. W przypadku, gdy rysowany jest pręt ze stali gładkiej A-0, lub A-I, należy dodatkowo określić kierunki odgięć (haków) na końcach. Program rysuje pręt w przekroju żelbetowym oraz we wskazanym miejscu poza przekrojem wraz z opisem. W przypadku prętów ze stali gładkiej automatycznie dodawane są odgięcia na końcach o długości zależnej od średnicy pręta. Odgięcia rysowane są tylko poza przekrojem żelbetowym. W przekroju dla jego większej przejrzystości są pomijane. Rysowanie pręta (prętów) można podzielić na następujące etapy: Przykład: przygotowanie trasy przebiegu pręta wskazanie końców i punktów załamań (np. przy użyciu linii pomocniczych), wrysowanie pręta (prętów) o zadeklarowanej średnicy polecenie pret. Rysujemy pręty zbrojeniowe 20 ze stali A-I w poniższym przekroju: Aby wskazać końce prętów i punkty załamania, rysujemy kilka linii pomocniczych: P 1 P 2 P 3 P 4 P 1 3 P 1 4 P 5 P 8 P 6 P 7 P 9 P 1 0 P 1 1 P 1 2

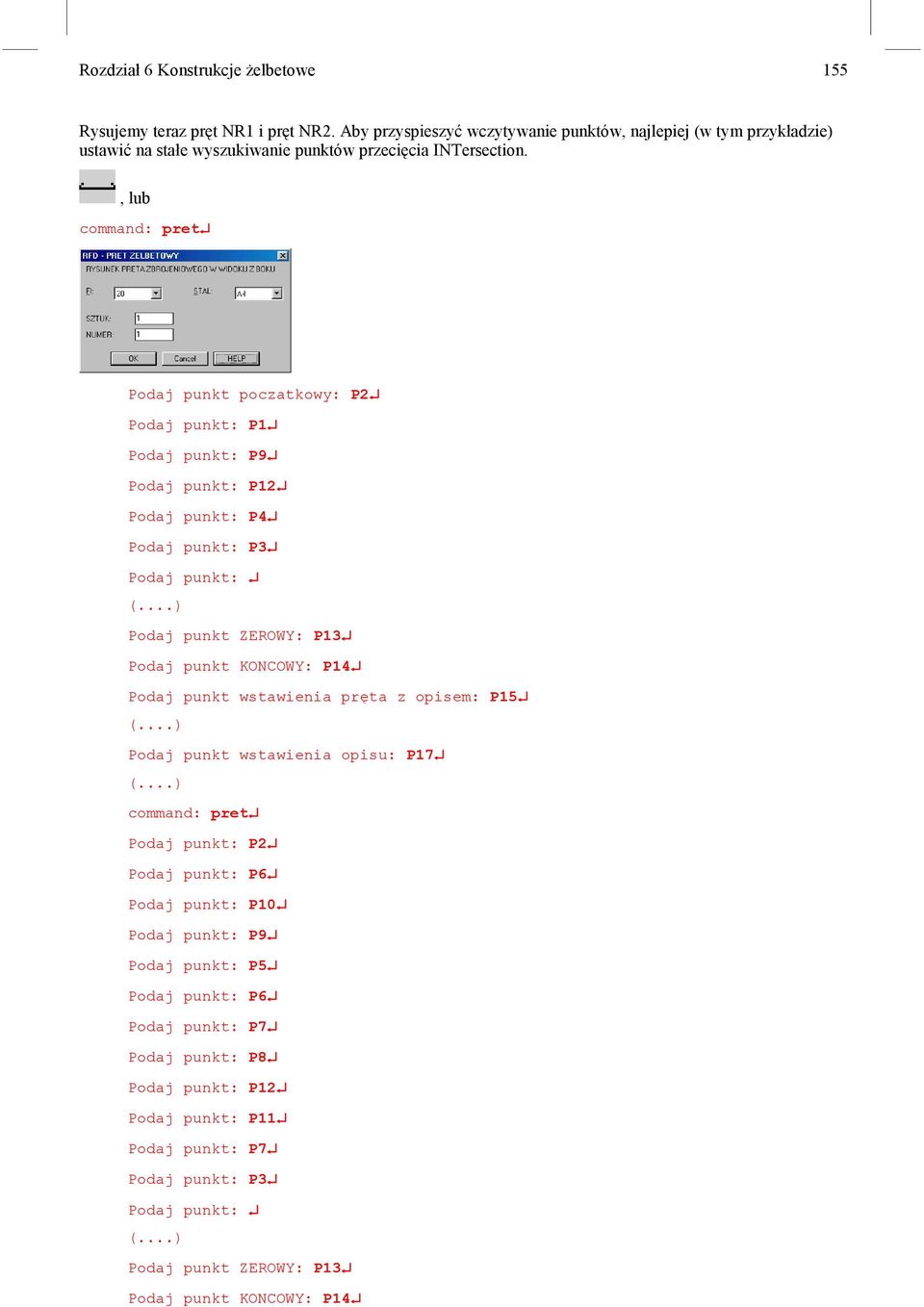

2 Rozdział 6 Konstrukcje żelbetowe 155 Rysujemy teraz pręt NR1 i pręt NR2. Aby przyspieszyć wczytywanie punktów, najlepiej (w tym przykładzie) ustawić na stałe wyszukiwanie punktów przecięcia INTersection., lub command: pret Podaj punkt poczatkowy: P2 Podaj punkt: P1 Podaj punkt: P9 Podaj punkt: P12 Podaj punkt: P4 Podaj punkt: P3 Podaj punkt: Podaj punkt ZEROWY: P13 Podaj punkt KONCOWY: P14 Podaj punkt wstawienia pręta z opisem: P15 Podaj punkt wstawienia opisu: P17 command: pret Podaj punkt: P2 Podaj punkt: P6 Podaj punkt: P10 Podaj punkt: P9 Podaj punkt: P5 Podaj punkt: P6 Podaj punkt: P7 Podaj punkt: P8 Podaj punkt: P12 Podaj punkt: P11 Podaj punkt: P7 Podaj punkt: P3 Podaj punkt: Podaj punkt ZEROWY: P13 Podaj punkt KONCOWY: P14

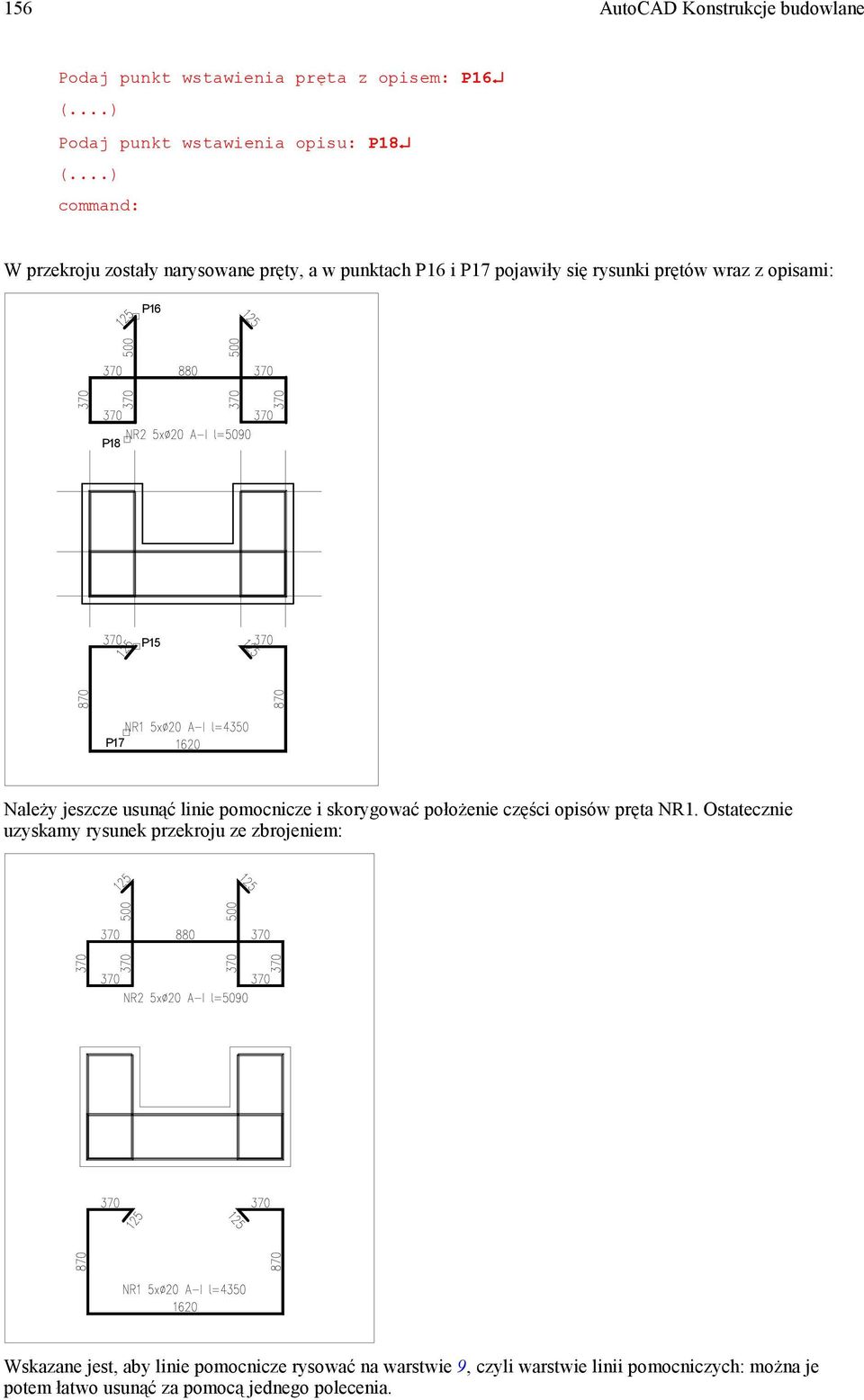

3 156 AutoCAD Konstrukcje budowlane Podaj punkt wstawienia pręta z opisem: P16 Podaj punkt wstawienia opisu: P18 command: W przekroju zostały narysowane pręty, a w punktach P16 i P17 pojawiły się rysunki prętów wraz z opisami: P16 P18 P15 P17 Należy jeszcze usunąć linie pomocnicze i skorygować położenie części opisów pręta NR1. Ostatecznie uzyskamy rysunek przekroju ze zbrojeniem: Wskazane jest, aby linie pomocnicze rysować na warstwie 9, czyli warstwie linii pomocniczych: można je potem łatwo usunąć za pomocą jednego polecenia.

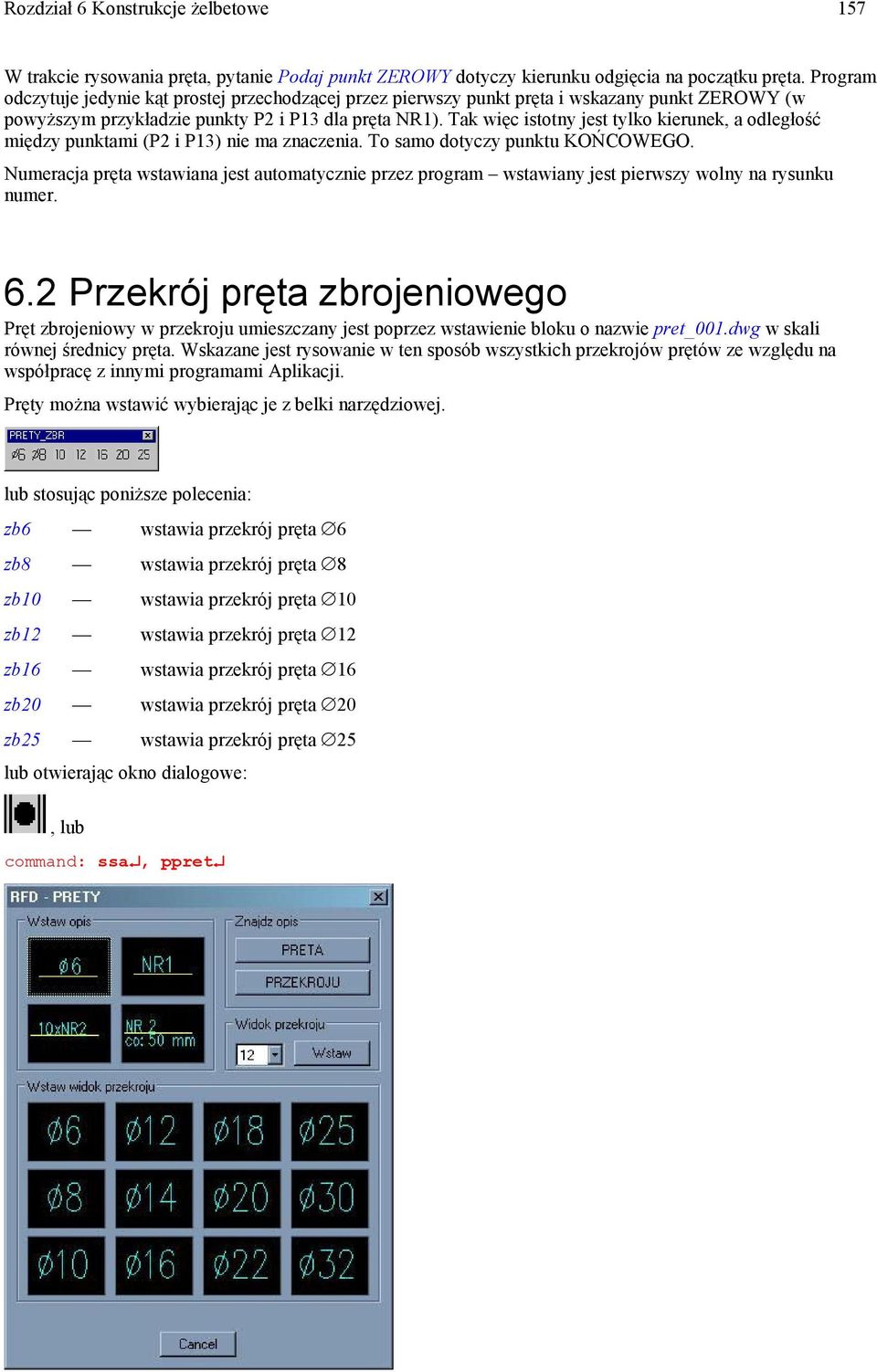

4 Rozdział 6 Konstrukcje żelbetowe 157 W trakcie rysowania pręta, pytanie Podaj punkt ZEROWY dotyczy kierunku odgięcia na początku pręta. Program odczytuje jedynie kąt prostej przechodzącej przez pierwszy punkt pręta i wskazany punkt ZEROWY (w powyższym przykładzie punkty P2 i P13 dla pręta NR1). Tak więc istotny jest tylko kierunek, a odległość między punktami (P2 i P13) nie ma znaczenia. To samo dotyczy punktu KOŃCOWEGO. Numeracja pręta wstawiana jest automatycznie przez program wstawiany jest pierwszy wolny na rysunku numer. 6.2 Przekrój pręta zbrojeniowego Pręt zbrojeniowy w przekroju umieszczany jest poprzez wstawienie bloku o nazwie pret_001.dwg w skali równej średnicy pręta. Wskazane jest rysowanie w ten sposób wszystkich przekrojów prętów ze względu na współpracę z innymi programami Aplikacji. Pręty można wstawić wybierając je z belki narzędziowej. lub stosując poniższe polecenia: zb6 wstawia przekrój pręta 6 zb8 wstawia przekrój pręta 8 zb10 wstawia przekrój pręta 10 zb12 wstawia przekrój pręta 12 zb16 wstawia przekrój pręta 16 zb20 wstawia przekrój pręta 20 zb25 wstawia przekrój pręta 25 lub otwierając okno dialogowe:, lub command: ssa, ppret

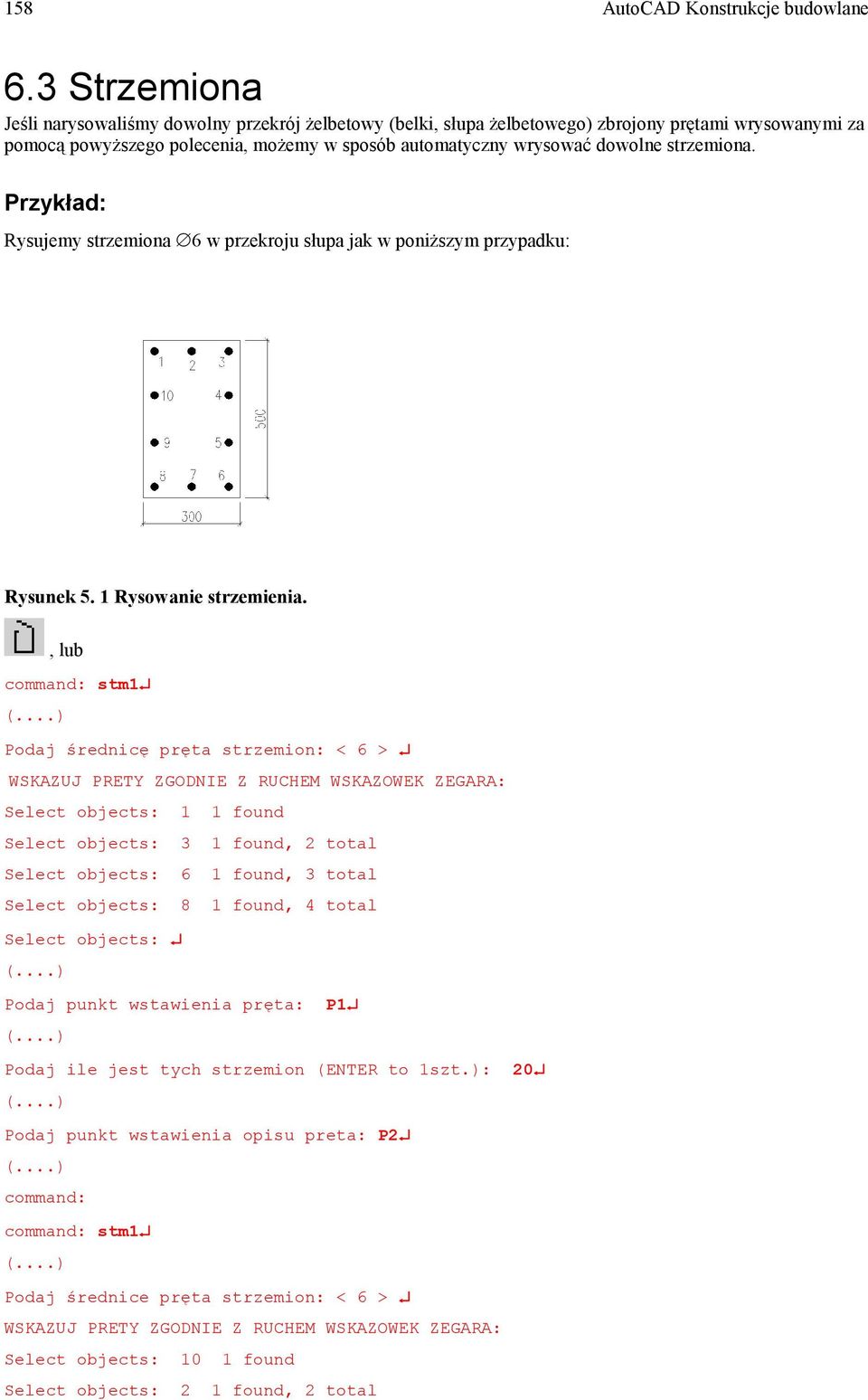

5 158 AutoCAD Konstrukcje budowlane 6.3 Strzemiona Jeśli narysowaliśmy dowolny przekrój żelbetowy (belki, słupa żelbetowego) zbrojony prętami wrysowanymi za pomocą powyższego polecenia, możemy w sposób automatyczny wrysować dowolne strzemiona. Przykład: Rysujemy strzemiona 6 w przekroju słupa jak w poniższym przypadku: Rysunek 5. 1 Rysowanie strzemienia., lub command: stm1 Podaj średnicę pręta strzemion: < 6 > WSKAZUJ PRETY ZGODNIE Z RUCHEM WSKAZOWEK ZEGARA: Select objects: 1 1 found Select objects: 3 1 found, 2 total Select objects: 6 1 found, 3 total Select objects: 8 1 found, 4 total Select objects: Podaj punkt wstawienia pręta: P1 Podaj ile jest tych strzemion (ENTER to 1szt.): 20 Podaj punkt wstawienia opisu preta: P2 command: command: stm1 Podaj średnice pręta strzemion: < 6 > WSKAZUJ PRETY ZGODNIE Z RUCHEM WSKAZOWEK ZEGARA: Select objects: 10 1 found Select objects: 2 1 found, 2 total

6 Rozdział 6 Konstrukcje żelbetowe 159 Select objects: 4 1 found, 3 total Select objects: 5 1 found, 4 total Select objects: 7 1 found, 5 total Select objects: 9 1 found, 6 total Select objects: Podaj punkt wstawienia preta: P3 Podaj ile jest tych strzemion (ENTER to 1szt.): 20 Podaj punkt wstawienia opisu preta: P4 command: Wrysowane strzemiona powinny wyglądać jak na poniższym rysunku. 6.4 Opis pozycji zbrojenia Okno opisu pozycji zbrojenia służy do niezależnego wstawiania lub modyfikacji opisów poszczególnych pozycji zbrojenia. Opisy pozycji i elementów zbrojenia, w procesie przygotowania wykazu stali zbrojeniowej pełnią podobne funkcje jak w wykazie stali profilowej (Rozdział 4). Command: zbp [ODNOŚNIKI] [ZELBET OPIS] [POZYCJA-OPIS] Okno programu wywołane za pomocą jednej z powyższych komend otwiera się w trybie NOWA POZYCJA.

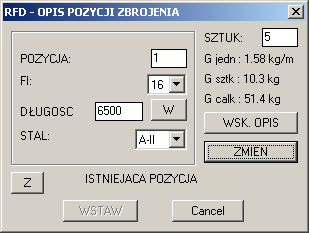

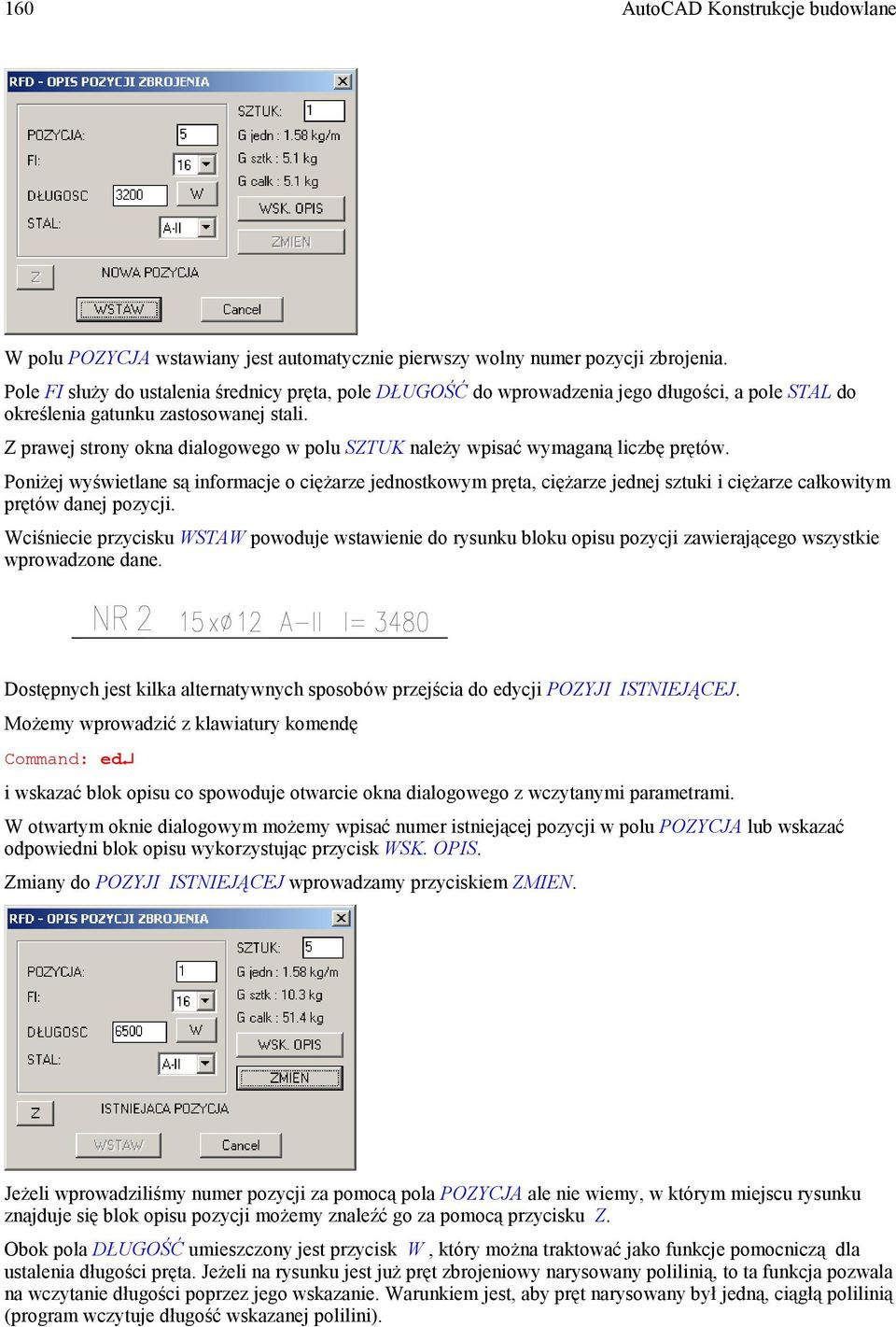

7 160 AutoCAD Konstrukcje budowlane W polu POZYCJA wstawiany jest automatycznie pierwszy wolny numer pozycji zbrojenia. Pole FI służy do ustalenia średnicy pręta, pole DŁUGOŚĆ do wprowadzenia jego długości, a pole STAL do określenia gatunku zastosowanej stali. Z prawej strony okna dialogowego w polu SZTUK należy wpisać wymaganą liczbę prętów. Poniżej wyświetlane są informacje o ciężarze jednostkowym pręta, ciężarze jednej sztuki i ciężarze całkowitym prętów danej pozycji. Wciśniecie przycisku WSTAW powoduje wstawienie do rysunku bloku opisu pozycji zawierającego wszystkie wprowadzone dane. Dostępnych jest kilka alternatywnych sposobów przejścia do edycji POZYJI ISTNIEJĄCEJ. Możemy wprowadzić z klawiatury komendę Command: ed i wskazać blok opisu co spowoduje otwarcie okna dialogowego z wczytanymi parametrami. W otwartym oknie dialogowym możemy wpisać numer istniejącej pozycji w polu POZYCJA lub wskazać odpowiedni blok opisu wykorzystując przycisk WSK. OPIS. Zmiany do POZYJI ISTNIEJĄCEJ wprowadzamy przyciskiem ZMIEN. Jeżeli wprowadziliśmy numer pozycji za pomocą pola POZYCJA ale nie wiemy, w którym miejscu rysunku znajduje się blok opisu pozycji możemy znaleźć go za pomocą przycisku Z. Obok pola DŁUGOŚĆ umieszczony jest przycisk W, który można traktować jako funkcje pomocniczą dla ustalenia długości pręta. Jeżeli na rysunku jest już pręt zbrojeniowy narysowany polilinią, to ta funkcja pozwala na wczytanie długości poprzez jego wskazanie. Warunkiem jest, aby pręt narysowany był jedną, ciągłą polilinią (program wczytuje długość wskazanej polilini).

8 Rozdział 6 Konstrukcje żelbetowe Opis elementu zbrojenia Okno WSTAW ELEMENT służy do wstawiania do rysunku nowego elementu opisu zbrojenia Command: zbb [ODNOŚNIKI] [ZELBET OPIS] [ELEMENT-WSTAW] W polu NAZWA podajemy nazwę nowego elementu. W polu TYP możemy opcjonalnie wprowadzić opis elementu. W polu LICZBA podajemy liczbę elementów w wykazie stali zbrojeniowej. Element rysujemy wciskając przycisk OK. Jeżeli w polu nazwa zostanie wprowadzona nazwa istniejącego elementu, w oknie pojawi się komunikat ELEMENT ISTNIEJACY i uaktywni się przycisk Z ułatwiający odnalezienie elementu na rysunku. 6.6 Edycja elementu zbrojenia Program pozwala na dostosowanie wszystkich parametrów elementu, w szczególności na usuwanie i dopisywanie pozycji do elementu. Command: zbe [ODNOŚNIKI] [ZELBET OPIS] [ELEMENT-OPIS]

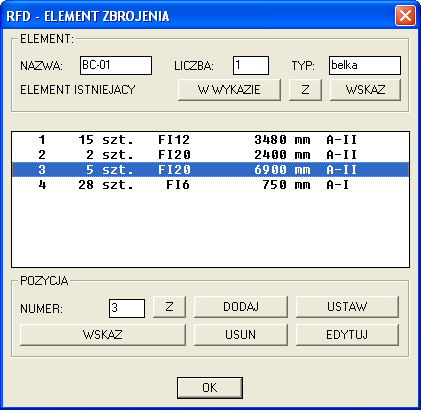

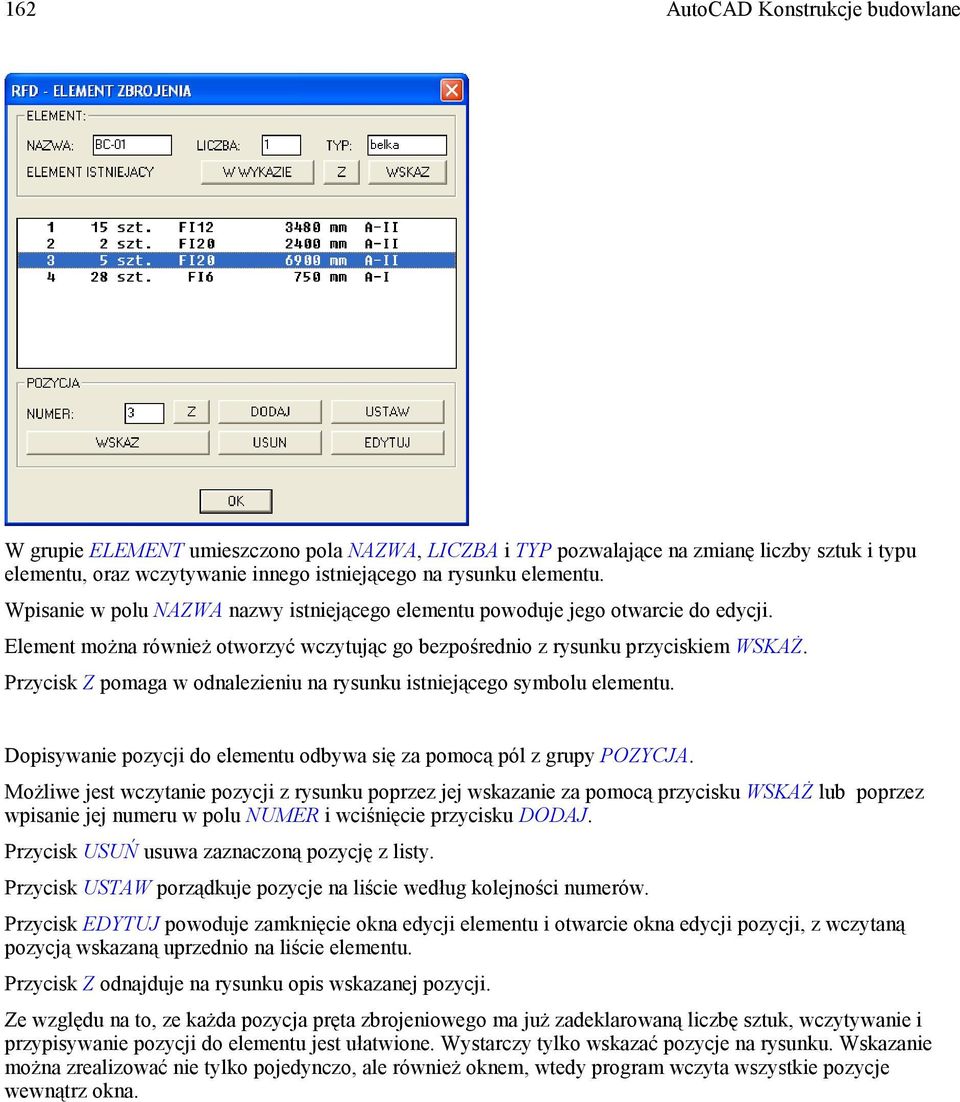

9 162 AutoCAD Konstrukcje budowlane W grupie ELEMENT umieszczono pola NAZWA, LICZBA i TYP pozwalające na zmianę liczby sztuk i typu elementu, oraz wczytywanie innego istniejącego na rysunku elementu. Wpisanie w polu NAZWA nazwy istniejącego elementu powoduje jego otwarcie do edycji. Element można również otworzyć wczytując go bezpośrednio z rysunku przyciskiem WSKAŻ. Przycisk Z pomaga w odnalezieniu na rysunku istniejącego symbolu elementu. Dopisywanie pozycji do elementu odbywa się za pomocą pól z grupy POZYCJA. Możliwe jest wczytanie pozycji z rysunku poprzez jej wskazanie za pomocą przycisku WSKAŻ lub poprzez wpisanie jej numeru w polu NUMER i wciśnięcie przycisku DODAJ. Przycisk USUŃ usuwa zaznaczoną pozycję z listy. Przycisk USTAW porządkuje pozycje na liście według kolejności numerów. Przycisk EDYTUJ powoduje zamknięcie okna edycji elementu i otwarcie okna edycji pozycji, z wczytaną pozycją wskazaną uprzednio na liście elementu. Przycisk Z odnajduje na rysunku opis wskazanej pozycji. Ze względu na to, ze każda pozycja pręta zbrojeniowego ma już zadeklarowaną liczbę sztuk, wczytywanie i przypisywanie pozycji do elementu jest ułatwione. Wystarczy tylko wskazać pozycje na rysunku. Wskazanie można zrealizować nie tylko pojedynczo, ale również oknem, wtedy program wczyta wszystkie pozycje wewnątrz okna.

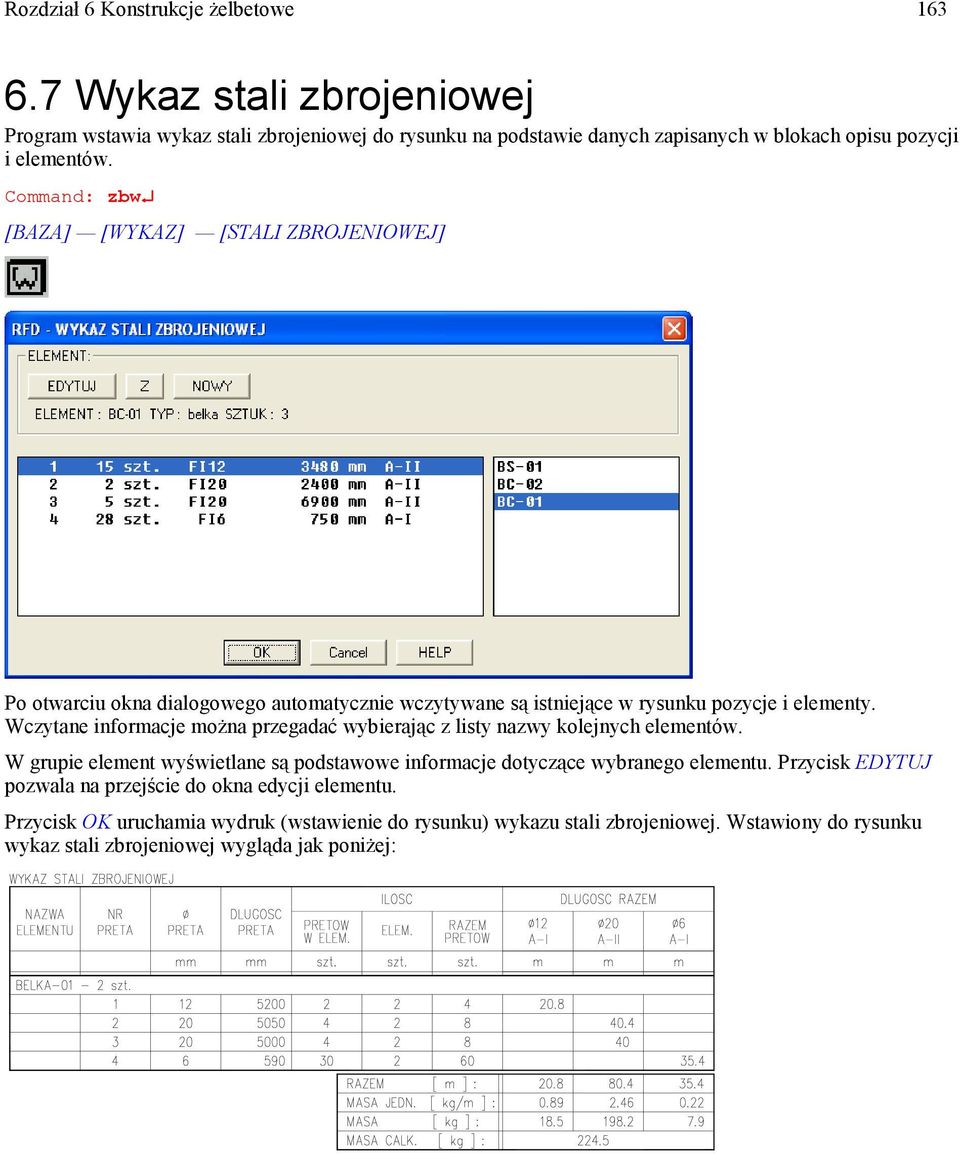

10 Rozdział 6 Konstrukcje żelbetowe Wykaz stali zbrojeniowej Program wstawia wykaz stali zbrojeniowej do rysunku na podstawie danych zapisanych w blokach opisu pozycji i elementów. Command: zbw [BAZA] [WYKAZ] [STALI ZBROJENIOWEJ] Po otwarciu okna dialogowego automatycznie wczytywane są istniejące w rysunku pozycje i elementy. Wczytane informacje można przegadać wybierając z listy nazwy kolejnych elementów. W grupie element wyświetlane są podstawowe informacje dotyczące wybranego elementu. Przycisk EDYTUJ pozwala na przejście do okna edycji elementu. Przycisk OK uruchamia wydruk (wstawienie do rysunku) wykazu stali zbrojeniowej. Wstawiony do rysunku wykaz stali zbrojeniowej wygląda jak poniżej:

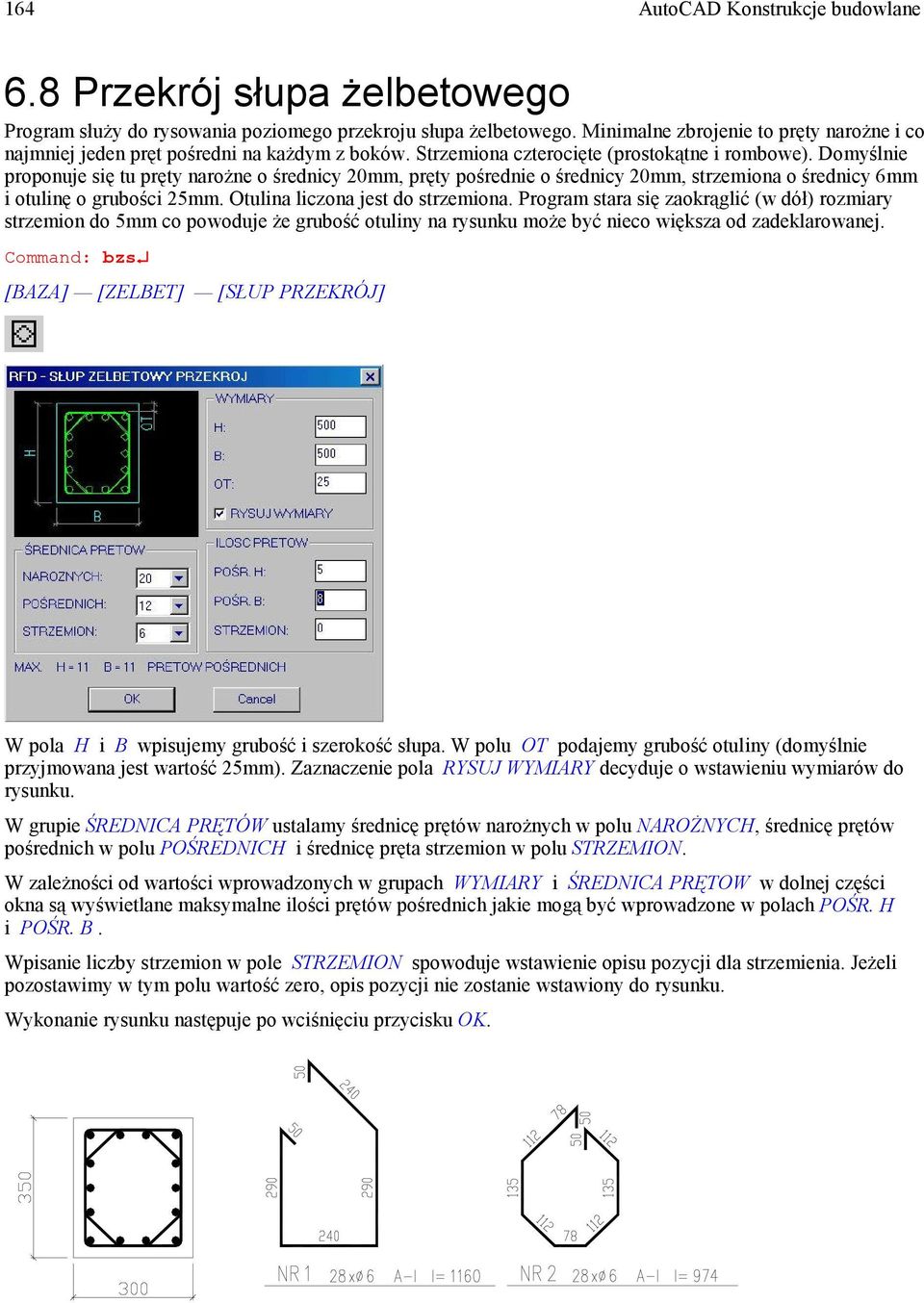

11 164 AutoCAD Konstrukcje budowlane 6.8 Przekrój słupa żelbetowego Program służy do rysowania poziomego przekroju słupa żelbetowego. Minimalne zbrojenie to pręty narożne i co najmniej jeden pręt pośredni na każdym z boków. Strzemiona czterocięte (prostokątne i rombowe). Domyślnie proponuje się tu pręty narożne o średnicy 20mm, pręty pośrednie o średnicy 20mm, strzemiona o średnicy 6mm i otulinę o grubości 25mm. Otulina liczona jest do strzemiona. Program stara się zaokrąglić (w dół) rozmiary strzemion do 5mm co powoduje że grubość otuliny na rysunku może być nieco większa od zadeklarowanej. Command: bzs [BAZA] [ZELBET] [SŁUP PRZEKRÓJ] W pola H i B wpisujemy grubość i szerokość słupa. W polu OT podajemy grubość otuliny (domyślnie przyjmowana jest wartość 25mm). Zaznaczenie pola RYSUJ WYMIARY decyduje o wstawieniu wymiarów do rysunku. W grupie ŚREDNICA PRĘTÓW ustalamy średnicę prętów narożnych w polu NAROŻNYCH, średnicę prętów pośrednich w polu POŚREDNICH i średnicę pręta strzemion w polu STRZEMION. W zależności od wartości wprowadzonych w grupach WYMIARY i ŚREDNICA PRĘTOW w dolnej części okna są wyświetlane maksymalne ilości prętów pośrednich jakie mogą być wprowadzone w polach POŚR. H i POŚR. B. Wpisanie liczby strzemion w pole STRZEMION spowoduje wstawienie opisu pozycji dla strzemienia. Jeżeli pozostawimy w tym polu wartość zero, opis pozycji nie zostanie wstawiony do rysunku. Wykonanie rysunku następuje po wciśnięciu przycisku OK.

12 Rozdział 6 Konstrukcje żelbetowe Przekrój belki żelbetowej Program służy do rysowania przekroju belki żelbetowej. Domyślnie program proponuje pręty o średnicy 20mm, strzemiona o średnicy 6mm i otulinę o grubości 25mm. Otulina liczona jest do strzemiona. Program umożliwia rysowanie strzemion dwuciętych i czterociętych, jednoramiennych lub dwuramiennych. Strzemiona czterocięte mogą być rysowane w układzie naprzemiennym lub centralnym. Program stara się zaokrąglić (w dół) rozmiary strzemion do 5mm co powoduje że grubość otuliny na rysunku może być nieco większa od zadeklarowanej. Program nie pozwala na rysowanie strzemion dwuciętych jeżeli szerokość belki jest większa niż 350mm. Pręty pośrednie wstawiane są do przekroju automatycznie jeżeli wysokość belki przekroczy 500mm. Domyślna grubość pręta wynosi tu12 mm. Program umożliwia wstawienie do czterech warstw prętów górnych i dolnych. Domyślnie w najniższej i najwyższej warstwie wstawiane są dwa pręty (jeżeli wybrano strzemiona dwucięte) lub cztery pręty (jeżeli wybrano strzemiona czterocięte). W pozostałych warstwach ustawiana jest wartość zero. Command: bzp [BAZA] [ZELBET] [BELKA] [PRZEKRÓJ] W grupie BELKA w pola H i B wpisujemy grubość i szerokość belki. W polu OT podajemy grubość otuliny (domyślnie przyjmowana jest grubość 25 mm). Zaznaczenie pola PŁYTA i podanie w polu P grubości płyty powoduje narysowanie przekroju belki teowej. W grupie STRZEMIONA wybieramy w polu ŚREDN. średnicę strzemion a w polu LICZBA ich ilość. Pozostawienie w polu LICZBA wartości zero sprawia że pozycja opisu strzemion (i prętów pośrednich jeśli wystąpią) nie zostaje wstawiona do rysunku. Zaznaczając odpowiednią wartość w polach DWUCIĘTE i CZTEROCIĘTE możemy wybrać typ rysowanych strzemion. W grupie pól umieszczonej w dolnej części okna głównego wprowadzamy następujące wartości: G1 ilość prętów w pierwszym od góry poziomie zbrojenia G2 ilość prętów w drugim od góry poziomie zbrojenia G3 ilość prętów w trzecim od góry poziomie zbrojenia G4 ilość prętów w czwartym od góry poziomie zbrojenia ŚREDN. PRETA średnica prętów górnych D1 ilość prętów w pierwszym od dołu poziomie zbrojenia D2 ilość prętów w drugim od dołu poziomie zbrojenia D3 ilość prętów w trzecim od dołu poziomie zbrojenia D4 ilość prętów w czwartym od dołu poziomie zbrojenia

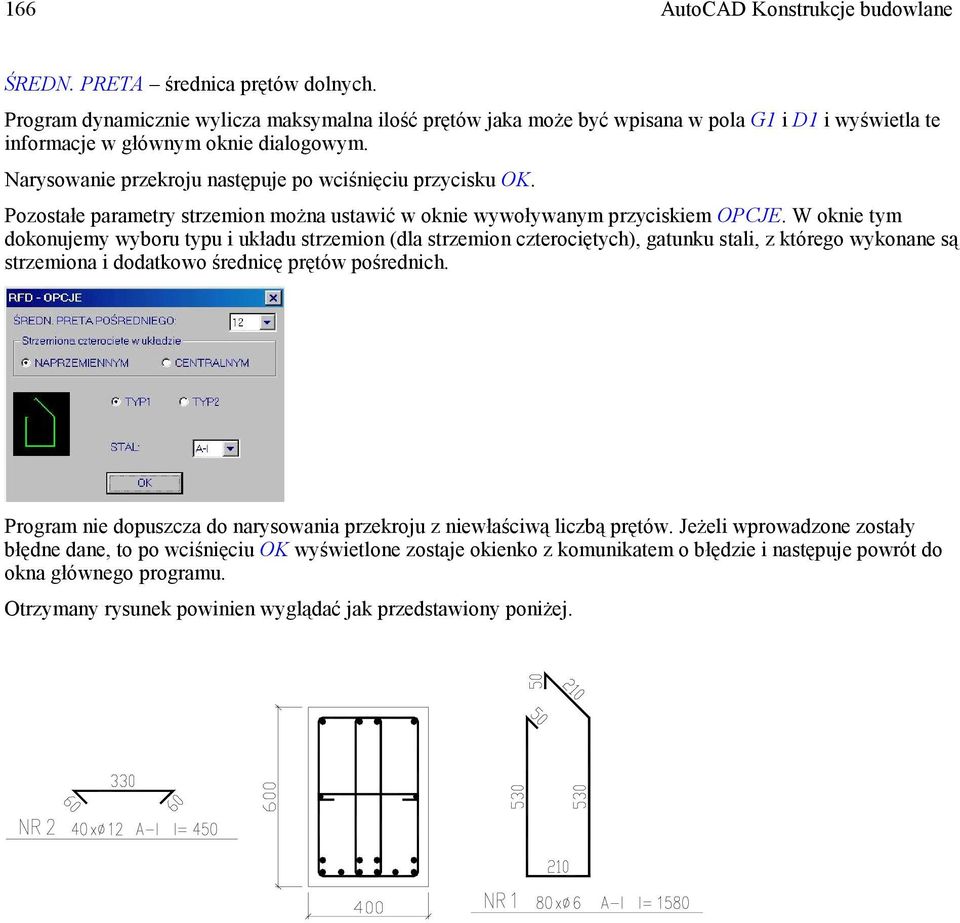

13 166 AutoCAD Konstrukcje budowlane ŚREDN. PRETA średnica prętów dolnych. Program dynamicznie wylicza maksymalna ilość prętów jaka może być wpisana w pola G1 i D1 i wyświetla te informacje w głównym oknie dialogowym. Narysowanie przekroju następuje po wciśnięciu przycisku OK. Pozostałe parametry strzemion można ustawić w oknie wywoływanym przyciskiem OPCJE. W oknie tym dokonujemy wyboru typu i układu strzemion (dla strzemion czterociętych), gatunku stali, z którego wykonane są strzemiona i dodatkowo średnicę prętów pośrednich. Program nie dopuszcza do narysowania przekroju z niewłaściwą liczbą prętów. Jeżeli wprowadzone zostały błędne dane, to po wciśnięciu OK wyświetlone zostaje okienko z komunikatem o błędzie i następuje powrót do okna głównego programu. Otrzymany rysunek powinien wyglądać jak przedstawiony poniżej.

14 Rozdział 6 Konstrukcje żelbetowe Podkładka dystansowa Program wykonuje i opisuje rysunek prętowej podkładki dystansowej. Tego typu podkładki wykorzystuje się przykładowo do potrzymania zbrojenia górnego płyty żelbetowej. Command: pdys [BAZA] [ZELBET] [PODKLADKA DYST.] W grupie WYMIARY deklarujemy wymiary charakteryzujące podkładkę. Grupa LICZBA PODKŁADEK pozwala na zadeklarowanie ich liczby. Można tu wpisać ich ilość w okienku ILOSC [szt], a można też wpisać powierzchnię płyty żelbetowej w okienku POW [m2], oraz ich liczbę (współczynnik) przypadająca na 1 m2 w okienku WSP [szt/m2]. Przy korekcie którejś z powyższych wartości, pozostałe wyliczają się dynamicznie informując użytkownika na bieżąco.

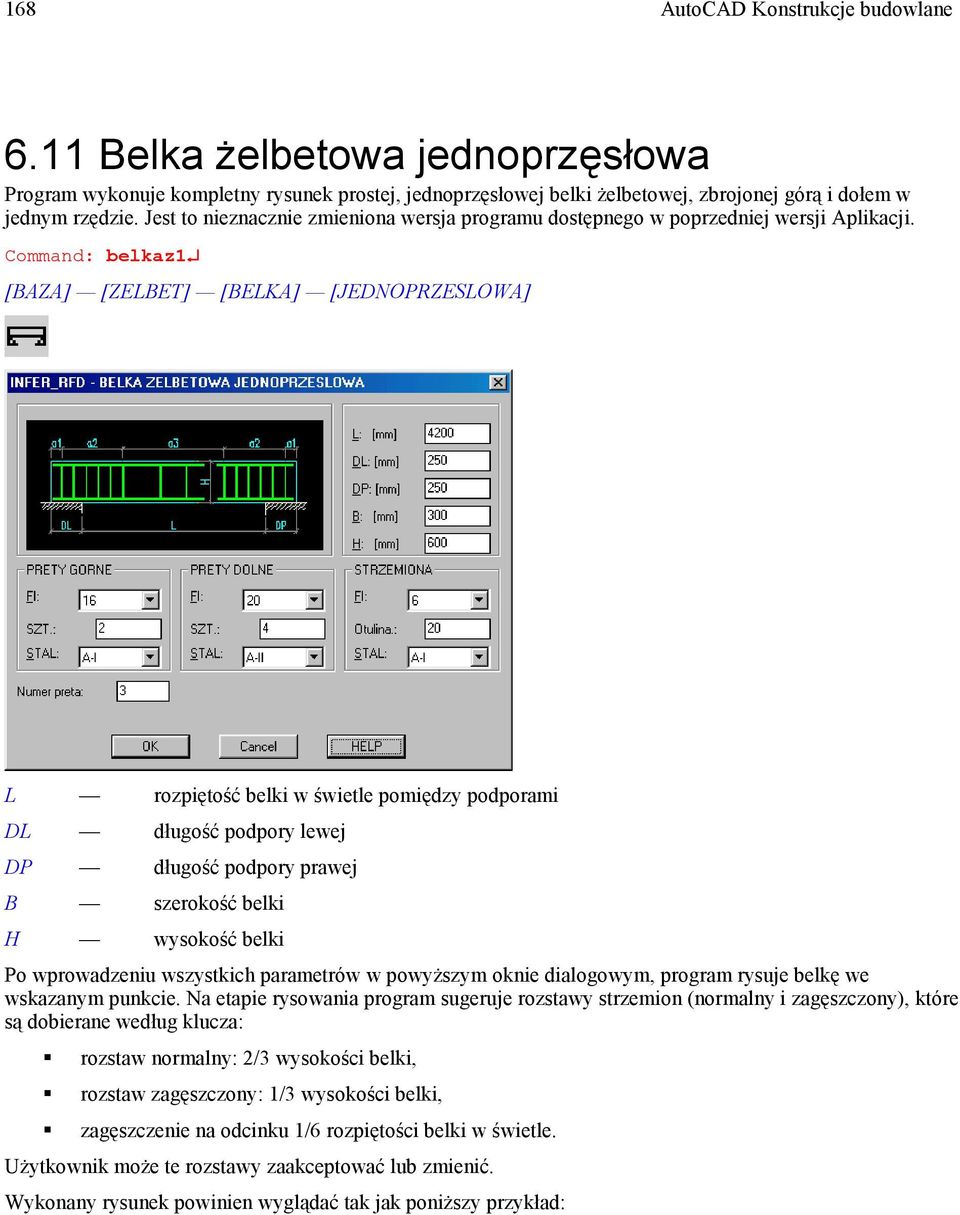

15 168 AutoCAD Konstrukcje budowlane 6.11 Belka żelbetowa jednoprzęsłowa Program wykonuje kompletny rysunek prostej, jednoprzęsłowej belki żelbetowej, zbrojonej górą i dołem w jednym rzędzie. Jest to nieznacznie zmieniona wersja programu dostępnego w poprzedniej wersji Aplikacji. Command: belkaz1 [BAZA] [ZELBET] [BELKA] [JEDNOPRZESLOWA] L rozpiętość belki w świetle pomiędzy podporami DL długość podpory lewej DP długość podpory prawej B szerokość belki H wysokość belki Po wprowadzeniu wszystkich parametrów w powyższym oknie dialogowym, program rysuje belkę we wskazanym punkcie. Na etapie rysowania program sugeruje rozstawy strzemion (normalny i zagęszczony), które są dobierane według klucza: rozstaw normalny: 2/3 wysokości belki, rozstaw zagęszczony: 1/3 wysokości belki, zagęszczenie na odcinku 1/6 rozpiętości belki w świetle. Użytkownik może te rozstawy zaakceptować lub zmienić. Wykonany rysunek powinien wyglądać tak jak poniższy przykład:

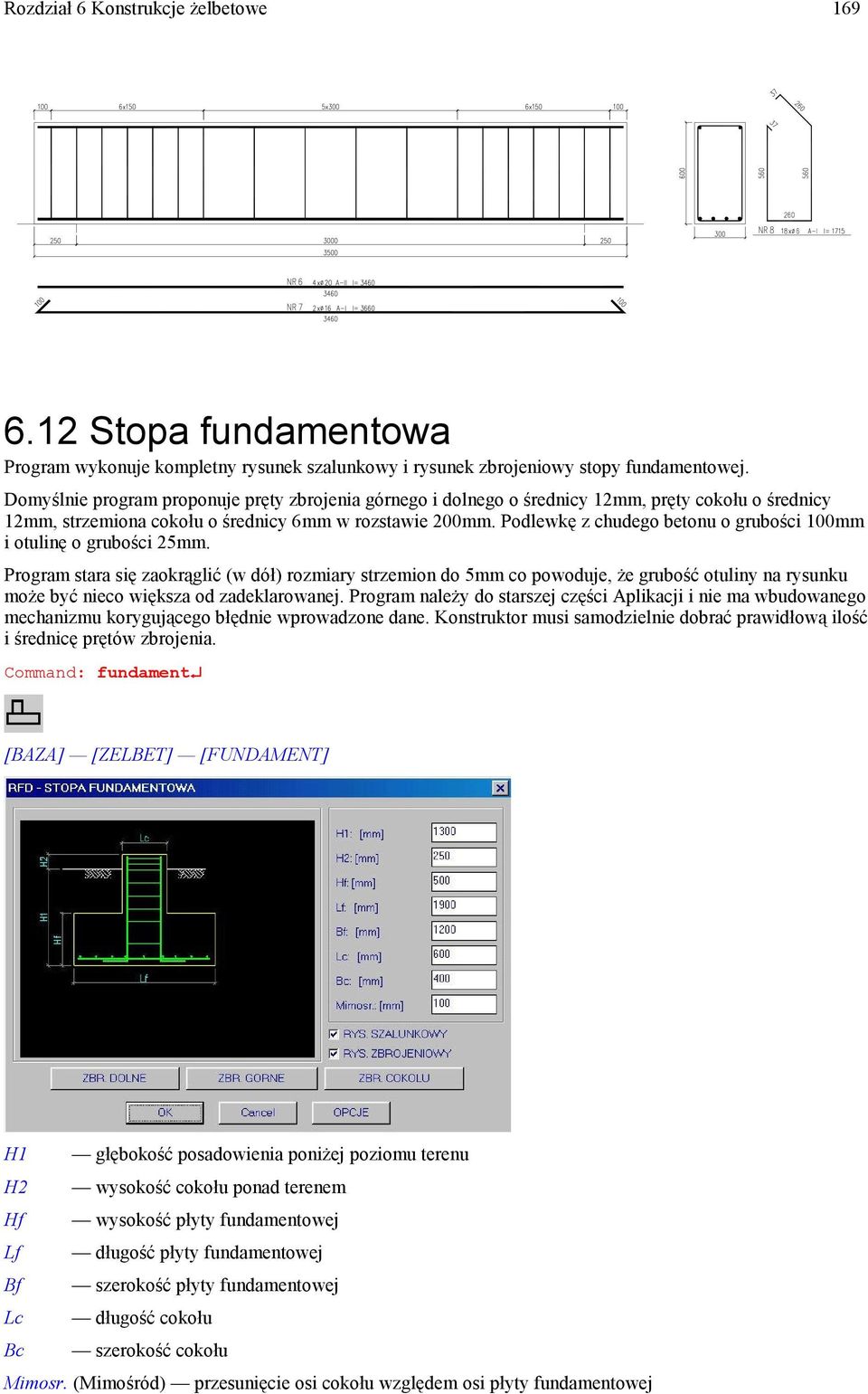

16 Rozdział 6 Konstrukcje żelbetowe Stopa fundamentowa Program wykonuje kompletny rysunek szalunkowy i rysunek zbrojeniowy stopy fundamentowej. Domyślnie program proponuje pręty zbrojenia górnego i dolnego o średnicy 12mm, pręty cokołu o średnicy 12mm, strzemiona cokołu o średnicy 6mm w rozstawie 200mm. Podlewkę z chudego betonu o grubości 100mm i otulinę o grubości 25mm. Program stara się zaokrąglić (w dół) rozmiary strzemion do 5mm co powoduje, że grubość otuliny na rysunku może być nieco większa od zadeklarowanej. Program należy do starszej części Aplikacji i nie ma wbudowanego mechanizmu korygującego błędnie wprowadzone dane. Konstruktor musi samodzielnie dobrać prawidłową ilość i średnicę prętów zbrojenia. Command: fundament [BAZA] [ZELBET] [FUNDAMENT] H1 głębokość posadowienia poniżej poziomu terenu H2 wysokość cokołu ponad terenem Hf wysokość płyty fundamentowej Lf długość płyty fundamentowej Bf szerokość płyty fundamentowej Lc długość cokołu Bc szerokość cokołu Mimosr. (Mimośród) przesunięcie osi cokołu względem osi płyty fundamentowej

17 170 AutoCAD Konstrukcje budowlane Przycisk ZBR. DOLNE otwiera okno pozwalające skonfigurować siatkę zbrojeniową w dolnym poziomie stopy fundamentowej. Odpowiednio dla prętów podłużnych (PRETY PODL.) i prętów poprzecznych (PRETY POPRZ.) należy zadeklarować średnicę (FI), całkowitą liczbę sztuk (SZT.), oraz gatunek stali (STAL). Analogicznie konfiguruje się siatkę zbrojeniową górną (ZBR. GORNE), jeżeli występuje. Okno zbrojenia górnego uaktywnia się dopiero po zaznaczeniu opcji ZBROJENIE PŁYTY GÓRĄ. Przycisk ZBR. COKOLU otwiera okno, w którym konfiguruje się pręty podłużne i strzemiona zbrojące cokół fundamentu. Należy zadeklarować tu średnicę (FI), stal (STAL) i liczbę sztuk prętów rozmieszczonych odpowiednio na boku L i B cokołu, a następnie średnicę i rozstaw strzemion. Strzemiona rysowane są zawsze jako czterocięte. Należy zadeklarować minimum 4 pręty na każdym z boków. W części szczytowej cokołu program zagęszcza strzemiona. W obecnej wersji program działa poprawnie tylko przy ilości prętów cokołu równej co najmniej 4 na każdym z boków. Zadeklarowanie mniejszej ilości prętów może powodować niewłaściwe wykonanie rysunku. Deklarację dodatkowych parametrów wykonuje się w oknie OPCJE.

18 Rozdział 6 Konstrukcje żelbetowe 171 Można zadać grubość chudego betonu (wartość domyślna 100mm), poziom terenu (wartość domyślna 0,00), otulinę (wartość domyślna 25mm) i rysowanie podkładki dystansowej (w obecnej wersji jeszcze nie aktywna). Zaznaczenie opcji RYS. SZALUNKOWY powoduje wykonanie rysunku szalunkowego po zamknięciu okna. Zaznaczenie opcji RYS. ZBROJENIOWY powoduje wykonanie rysunku zbrojeniowego po zamknięciu okna. Zaznaczenie obu opcji powoduje wykonanie we wskazanym punkcie równocześnie rysunku szalunkowego i zbrojeniowego. Najczęściej, wykonany rysunek szalunkowy wymaga jeszcze pewnych uzupełnień, np. dorysowania śrub fundamentowych Przekrój kanału żelbetowego Program rysuje przekrój typowego kanału żelbetowego wraz ze zbrojeniem. Command: kan1 [BAZA] [ZELBET] [KANAL-PRZEKR.] Wykonany rysunek ilustruje poniższy przykład.

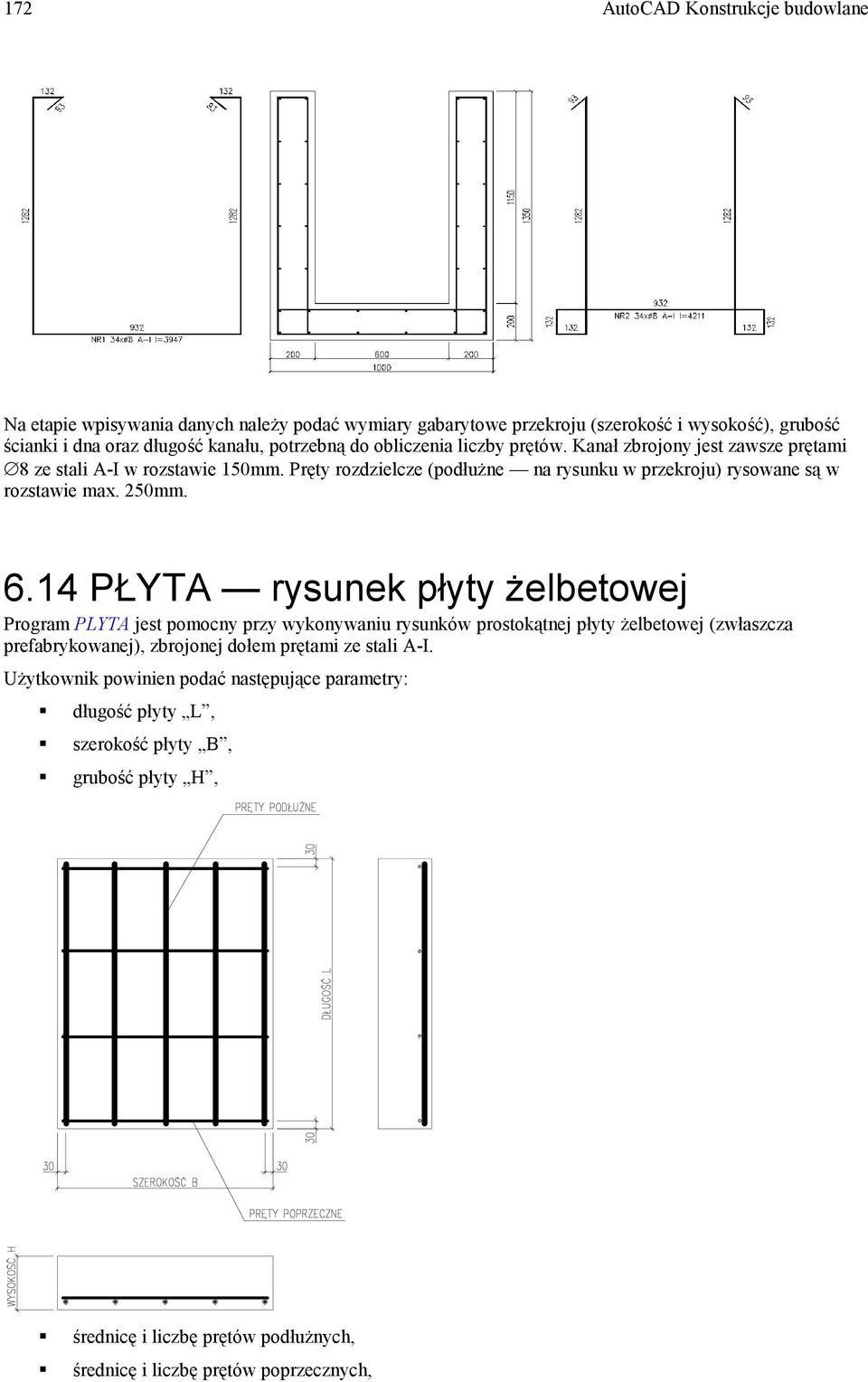

19 172 AutoCAD Konstrukcje budowlane Na etapie wpisywania danych należy podać wymiary gabarytowe przekroju (szerokość i wysokość), grubość ścianki i dna oraz długość kanału, potrzebną do obliczenia liczby prętów. Kanał zbrojony jest zawsze prętami 8 ze stali A-I w rozstawie 150mm. Pręty rozdzielcze (podłużne na rysunku w przekroju) rysowane są w rozstawie max. 250mm PŁYTA rysunek płyty żelbetowej Program PLYTA jest pomocny przy wykonywaniu rysunków prostokątnej płyty żelbetowej (zwłaszcza prefabrykowanej), zbrojonej dołem prętami ze stali A-I. Użytkownik powinien podać następujące parametry: długość płyty L, szerokość płyty B, grubość płyty H, średnicę i liczbę prętów podłużnych, średnicę i liczbę prętów poprzecznych,

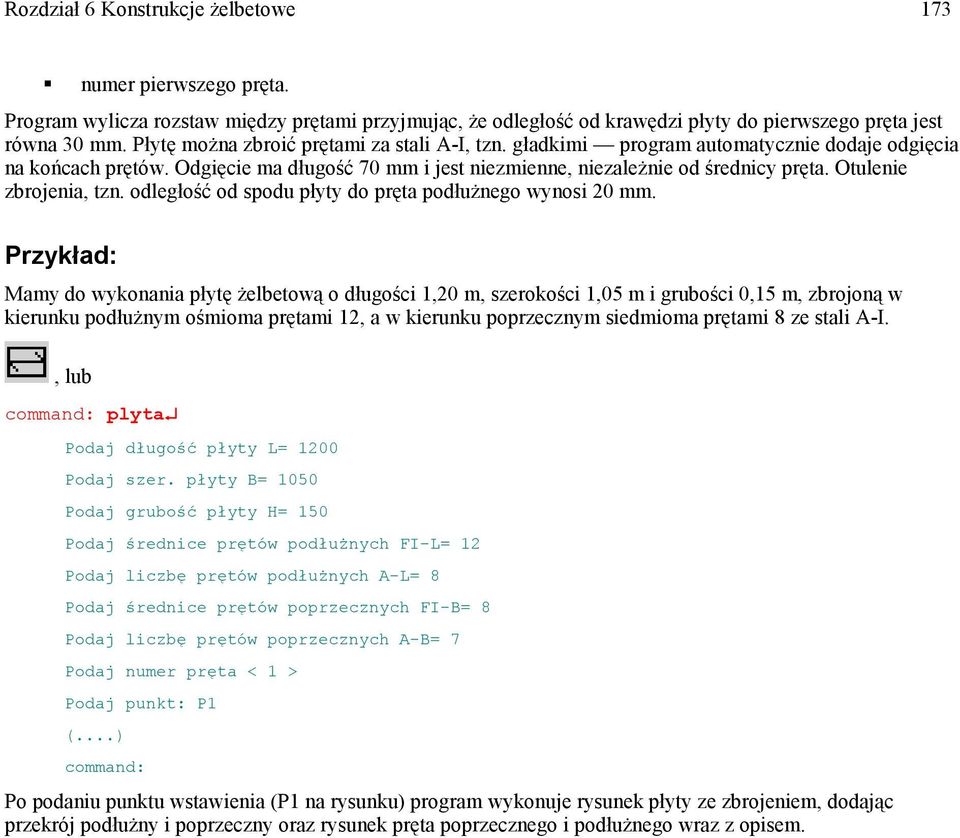

20 Rozdział 6 Konstrukcje żelbetowe 173 numer pierwszego pręta. Program wylicza rozstaw między prętami przyjmując, że odległość od krawędzi płyty do pierwszego pręta jest równa 30 mm. Płytę można zbroić prętami za stali A-I, tzn. gładkimi program automatycznie dodaje odgięcia na końcach prętów. Odgięcie ma długość 70 mm i jest niezmienne, niezależnie od średnicy pręta. Otulenie zbrojenia, tzn. odległość od spodu płyty do pręta podłużnego wynosi 20 mm. Przykład: Mamy do wykonania płytę żelbetową o długości 1,20 m, szerokości 1,05 m i grubości 0,15 m, zbrojoną w kierunku podłużnym ośmioma prętami 112, a w kierunku poprzecznym siedmioma prętami 18 ze stali A-I., lub command: plyta Podaj długość płyty L= Podaj szer. płyty B= Podaj grubość płyty H= 1501 Podaj średnice prętów podłużnych FI-L= 121 Podaj liczbę prętów podłużnych A-L= 81 Podaj średnice prętów poprzecznych FI-B= 81 Podaj liczbę prętów poprzecznych A-B= 71 Podaj numer pręta < 1 > 1 Podaj punkt: P1 command: Po podaniu punktu wstawienia (P1 na rysunku) program wykonuje rysunek płyty ze zbrojeniem, dodając przekrój podłużny i poprzeczny oraz rysunek pręta poprzecznego i podłużnego wraz z opisem.

21 174 AutoCAD Konstrukcje budowlane P CHBET podkład z chudego betonu CHBET jest prostym programem, służącym do wrysowania podkładu z chudego betonu na przekroju fundamentu. Konstruktor wskazuje jedynie punkty skrajne spodu fundamentu, podaje grubość podkładu i decyduje, czy na podkładzie będzie położona izolacja przeciw wilgociowa. Przykład: Rysujemy podkład z chudego betonu o grubości 100 mm na przekroju fundamentu jak przedstawiono poniżej: command: chbet Podaj pierwszy punkt: P1 Podaj drugi punkt: P2 Podaj grubość chudego betonu: 1001 Jeżeli >>n<< to nie rysuje izolacji! 1 command:

22 Rozdział 6 Konstrukcje żelbetowe 175 Punkty P1 i P2 należy zawsze wskazywać od strony lewej do prawej. W przeciwnym przypadku możemy otrzymać nieprawidłowy rysunek Płytka centrująca Płytkę centrującą, stosowaną przy podstawach słupów (dla śrub fundamentowych) można wstawić do rysunku lub rozrysować programem: Command: pdc [BAZA] [SRUBA FUND.] [PŁYTKA CENT.] Sekcja Parametry pozwala na ustawienie średnicy śruby fundamentowej i wymiarów płytki. Przyciski WIDOK i PRZEKROJ wstawiają na rysunek płytkę w odpowiednim widoku, opcjonalnie z wymiarami. Przycisk RW wstawia na rysunek pełny rysunek warsztatowy (jak poniżej). Program przyjmuje jako domyślne wymiary płytki centrującej takie jak podane w tabeli: d M16 M20 M24 M30 M36 M42 M48 D1 mm D2 mm u mm t mm

23 176 AutoCAD Konstrukcje budowlane 6.17 Śruby fundamentowe Do rysowania śrub fundamentowych służy polecenie Command: srf [BAZA] [SRUBA FUND.] [SRUBA FUNDAMENTOWA] Program umożliwia wykonywanie rysunków szalunkowych, warsztatowych i poglądowych dla śrub fajkowych i płytkowych. W rysunkach warsztatowych i poglądowych można zmienić skalę wykonywania rysunku w celu lepszego zobrazowania detali. W rysunku warsztatowym śruba może być wstawiana pod dowolnym kątem.

24 Rozdział 6 Konstrukcje żelbetowe Proste śruby fundamentowe Funkcje wstawiające do rysunku blok rysunek typowej śruby fundamentowej fajkowej. Dostępne są rozmiary śrub jak poniżej: M10 x 500 mm polecenie: srf10, M12 x 500 mm polecenie: srf12, M16 x 750 mm polecenie: srf16, M20 x 750 mm polecenie: srf20, M24 x 750 mm polecenie: srf24, M30 x 750 mm polecenie: srf30, M36 x 900 mm polecenie: srf36. Śruby dostępne są też z menu górnego: [BAZA] [SRUBA FUND.] Poniżej przedstawiono rysunki śrub fundamentowych, jakie są wstawiane do rysunku: Śruba fund. Polecenie Rysunek M10 x 500 mm srf10 M12 x 500 mm srf12 M16 x 750 mm srf16 M20 x 750 mm srf20

25 178 AutoCAD Konstrukcje budowlane M24 x 750 mm srf24 M30 x 750 mm srf30 M36 x 900 mm srf36
