1 Spis części i tomów dokumentacji Stacja prostownikowa Las Arkoński w Szczecinie Wyposażenie elektroenergetyczne stacji Tom 1 - Opis, obliczenia i rysunki ogólne Tom 2 - Schematy zasadnicze Tom 3 - Rozdzielnica średniego napięcia - zmiany Tom 4 - Rozdzielnica prądu stałego - część projektowana i zmiany w istniejącej rozdzielnicy pr. stałego Tom 5 - Telemechanika Tom 6 - Instalacje elektryczne - część projektowana Tom 7 - Przedmiar robót teczka 1 Urządzenia elektroenergetyczne teczka 2 Instalacje elektryczne Tom 8 - Kosztorys Inwestorski teczka 1 Urządzenia elektroenergetyczne teczka 2 Instalacje elektryczne Tom 9 - Specyfikacja techniczna Tom 10 Wytyczne budowlane do projektów branżowych 1/1

2 Tom 6 Rozbudowa stacji prostownikowej trakcyjnej Las Arkoński w Szczecinie przy ul. Międzyparkowej w Szczecinie PROJEKT WYKONAWCZY Część elektroenergetyczna Instalacje elektryczne część projektowana Tytuł projektu Inwestor:...Gmina Miasta Szczecin Zleceniodawca...Biuro Inżynierskie DAMART SC w Szczecinie ul. Czorsztyńska 39A/5 Projektant... inż. Wanda Świątkowska... Asystent projektanta...mgr inż. Jarosław Gruszczelak Kier. Zespołu...inż. Wanda Świątkowska... Sprawdzający...mgr inż. Romuald Bojarski... Imię i nazwisko oraz podpis Dyrektor Oddziału mgr inż. Włodzimierz Sawczuk Łódź,... styczeń, 2008r. Prawo autorskie zastrzeżone. Kopiowanie dozwolone tylko za zgodą jednostki autorskiej.

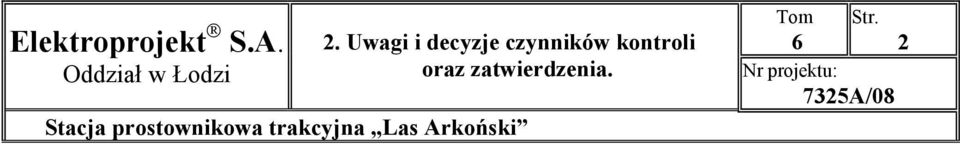

3 2. Uwagi i decyzje czynników kontroli oraz zatwierdzenia. 6 2

4 3. Spis zawartości tomu Strona tytułowa...str Uwagi i decyzje czynników kontroli oraz zatwierdzenia Spis zawartości tomu Dane wyjściowe do projektowania Podstawa opracowania Przedmiot opracowania Zawartość opracowania Opis techniczny...5/ Charakterystyka techniczna....5/ Zasilanie...5/ Tablica instalacji TI....5/ Instalacje....5/ Instalacja oświetlenia i gniazd wtykowych....5/ Ochrona przed porażeniem...5/2 6. Obliczenia techniczne...6/ Zestawienie mocy instalacji elektrycznych...6/ Natężenie oświetlenia...6/ Spadki napięcia i skuteczność ochrony przeciwporażeniowej...6/2 7. Zestawienie materiałów....7/ Zasilanie...7/ Instalacja oświetlenia i gniazd wtykowych...7/ Konstrukcje i przewody....7/2 Rysunki według spisu...rys A

5 4. Dane wyjściowe do projektowania 4. Dane wyjściowe do projektowania 4.1. Podstawa opracowania 6 4 Podstawą opracowania jest umowa nr 7325/08A zawarta między Biurem Inżynierskim Damart w Szczecinie a "Elektroprojekt" S.A. Łódź. Projekt opracowano na podstawie następujących materiałów: - inwentaryzacja stanu istniejącego; - uzgodnienia robocze; - dane dostarczone przez przedstawicieli MZK w Szczecinie Przedmiot opracowania Przedmiotem opracowania są następujące instalacje elektryczne w dobudowywanym budynku do istniejącej stacji trakcyjnej Las Arkoński w Szczecinie: - oświetlenia podstawowego, - oświetlenia ewakuacyjnego, - gniazd wtyczkowych ogólnych 1-faz. 230V, - gniazd wtyczkowych 3-faz. 400V, Instalacja uziomowa wewnątrz budynku ujęta jest w tomie 1. Instalacja odgromowa, instalacja uziomowa zewnętrzna według oddzielnego opracowania. Zasilanie i sterowanie wentylacją i ogrzewaniem przedstawiono w tomie 1, 2 i 4. Dobór wentylatorów na podstawie obliczeń według oddzielnego opracowania. Instalacja ogrzewania dobrana według oddzielnego opracowania Zawartość opracowania Opracowanie zawiera: - opis i obliczenia techniczne, - schematy i plany instalacji, - zestawienie materiałów.

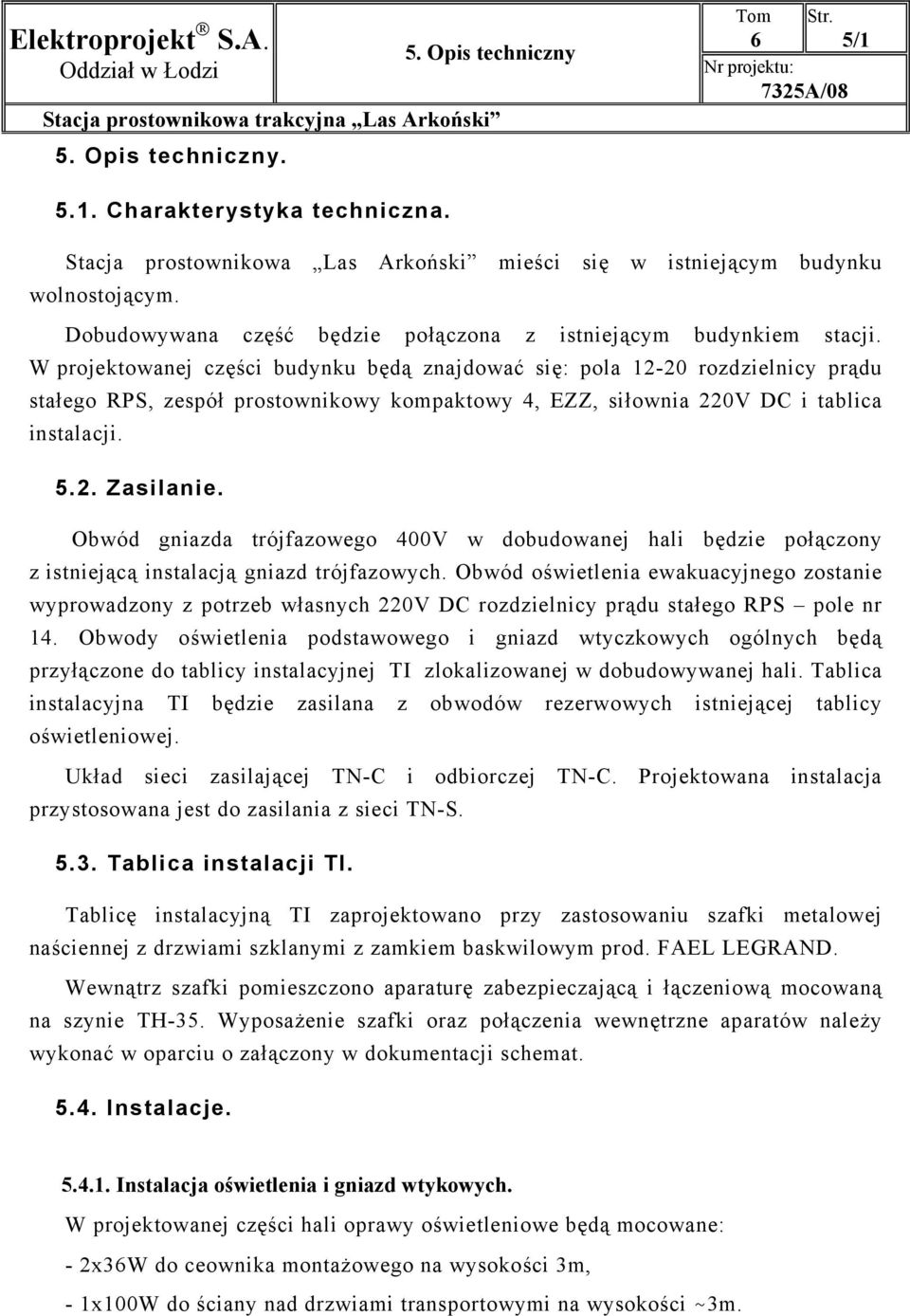

6 5. Opis techniczny 5. Opis techniczny. 6 5/ Charakterystyka techniczna. Stacja prostownikowa Las Arkoński mieści się w istniejącym budynku wolnostojącym. Dobudowywana część będzie połączona z istniejącym budynkiem stacji. W projektowanej części budynku będą znajdować się: pola rozdzielnicy prądu stałego RPS, zespół prostownikowy kompaktowy 4, EZZ, siłownia 220V DC i tablica instalacji Zasilanie. Obwód gniazda trójfazowego 400V w dobudowanej hali będzie połączony z istniejącą instalacją gniazd trójfazowych. Obwód oświetlenia ewakuacyjnego zostanie wyprowadzony z potrzeb własnych 220V DC rozdzielnicy prądu stałego RPS pole nr 14. Obwody oświetlenia podstawowego i gniazd wtyczkowych ogólnych będą przyłączone do tablicy instalacyjnej TI zlokalizowanej w dobudowywanej hali. Tablica instalacyjna TI będzie zasilana z obwodów rezerwowych istniejącej tablicy oświetleniowej. Układ sieci zasilającej TN-C i odbiorczej TN-C. Projektowana instalacja przystosowana jest do zasilania z sieci TN-S Tablica instalacji TI. Tablicę instalacyjną TI zaprojektowano przy zastosowaniu szafki metalowej naściennej z drzwiami szklanymi z zamkiem baskwilowym prod. FAEL LEGRAND. Wewnątrz szafki pomieszczono aparaturę zabezpieczającą i łączeniową mocowaną na szynie TH-35. Wyposażenie szafki oraz połączenia wewnętrzne aparatów należy wykonać w oparciu o załączony w dokumentacji schemat Instalacje Instalacja oświetlenia i gniazd wtykowych. W projektowanej części hali oprawy oświetleniowe będą mocowane: - 2x36W do ceownika montażowego na wysokości 3m, - 1x100W do ściany nad drzwiami transportowymi na wysokości ~3m.

7 5. Opis techniczny 6 5/2 Obwody instalacji prowadzone na ścianach w listwach kablowych. Wyłączniki i gniazda wtyczkowe przewidziano w wykonaniu natynkowym. Obwód gniazda trójfazowego połączyć z istniejącą instalacją gniazd trójfazowych. Izolacja przewodów żył ochronnych / PE / powinna mieć kolor zielono-żółty, natomiast żył neutralnych /N/ kolor niebieski. Sposób wykonania instalacji oświetleniowej i gniazd wtyczkowych oraz zastosowany osprzęt pokazano na planach instalacyjnych. W instalacji gniazd wtyczkowych jednofazowych zastosować gniazda z bolcem ochronnym Ochrona przed porażeniem W instalacji elektrycznej ochronę przed porażeniem prądem elektrycznym oparto o postanowienia normy PN-IEC a) w sieci 3N~50Hz, 230V/400V / TN-C Jako ochronę przeciwporażeniową dodatkową przewidziano samoczynne wyłączenie zasilania. Zastosowano następujące urządzenia ochronne : - wyłączniki instalacyjne z wyzwalaczami nadprądowymi serii S300, - wyłączniki różnicowoprądowe serii P300. W stacji należy wykonać szynę główną wyrównawczą budynku zlokalizowaną pod tablicą instalacji. Szynę należy przyłączyć do wspólnej instalacji uziomowej stacji. Do szyny należy podłączyć szynę PE w tablicy TI.

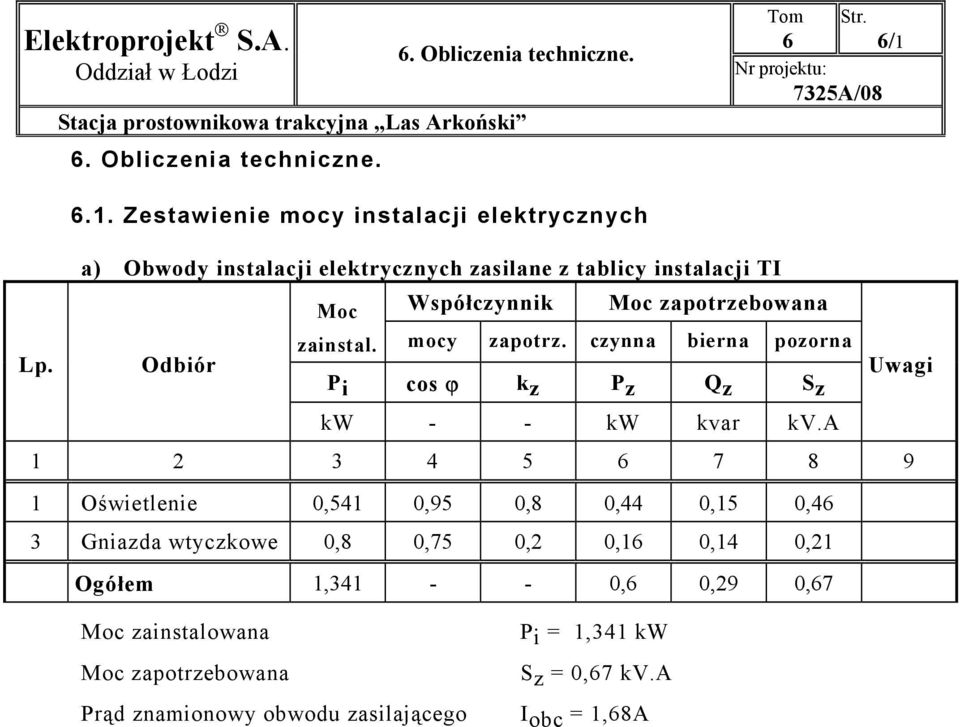

8 6. Obliczenia techniczne. 6. Obliczenia techniczne. 6 6/ Zestawienie mocy instalacji elektrycznych a) Obwody instalacji elektrycznych zasilane z tablicy instalacji TI Moc Współczynnik Moc zapotrzebowana zainstal. mocy zapotrz. czynna bierna pozorna Lp. Odbiór P i cos ϕ k z P z Q z S z Uwagi kw - - kw kvar kv.a Oświetlenie 0,541 0,95 0,8 0,44 0,15 0,46 3 Gniazda wtyczkowe 0,8 0,75 0,2 0,16 0,14 0,21 Ogółem 1, ,6 0,29 0,67 Moc zainstalowana P i = 1,341 kw Moc zapotrzebowana S z = 0,67 kv.a Prąd znamionowy obwodu zasilającego I obc = 1,68A

9 6. Obliczenia techniczne. 6 6/ Natężenie oświetlenia Obliczenia oświetlenia wykonano za pomocą programu komputerowego CalcuLux 4.0a dostarczonego przez producenta opraw Philips Lighting B.V. Wymagane średnie natężenie oświetlenia Eśr przyjęto zgodnie z normą PN-EN Pomieszczenie Natężenie oświetlenia Równomier- Oprawy Wymagane Obliczone Wys. zawie- E wym [lx] E obl [lx] szenia h o [m.] Nr Przeznaczenie Powierzchn ia S[m 2 ] ność E min /E śr ilość x moc [szt. x W] Hala część projektowana ,59 3 5x2x36 1x100 Obliczone rzeczywiste natężenie oświetlenia przekracza wartości wymagane Spadki napięcia i skuteczność ochrony przeciwporażeniowej Obwody sprawdzono pod względem skuteczności ochrony przeciwporażeniowej i dopuszczalnych spadków napięć. Obliczenia wykonano dla obwodu nr 13 instalacji oświetleniowej - zasilanie z TI. Spadek napięcia dla obw. 14 wynosi 0,1%, a całkowity spadek napięcia 0,55%. Skuteczność ochrony przeciwporażeniowej sprawdzono dla najbardziej niekorzystnego pod tym względem odbiornika w projektowanej instalacji biorąc pod uwagę jego odległość od źródła zasilania, przekrój przewodów oraz rodzaj zabezpieczenia. Tym odbiornikiem jest oprawa oświetleniowa w hali w obwodzie nr 14 z tablicy TI. YDY 1,5mm 2 l=18m - impedancja pętli zw. powiększona o 25% Z s =0,32Ω - prąd zwarcia I z = 635A - rodzaj zabezpieczenia wył. samoczynne S301 B10 - czas samoczynnego wyłączenia t w <0,1sek Z charakterystyk czasowo-prądowych bezpieczników topikowych 10A wynika, że dla obliczonego prądu zwarcia czas wyłączenia jest mniejszy od wymaganego wynoszącego 0,4s. Ochrona jest skuteczna.

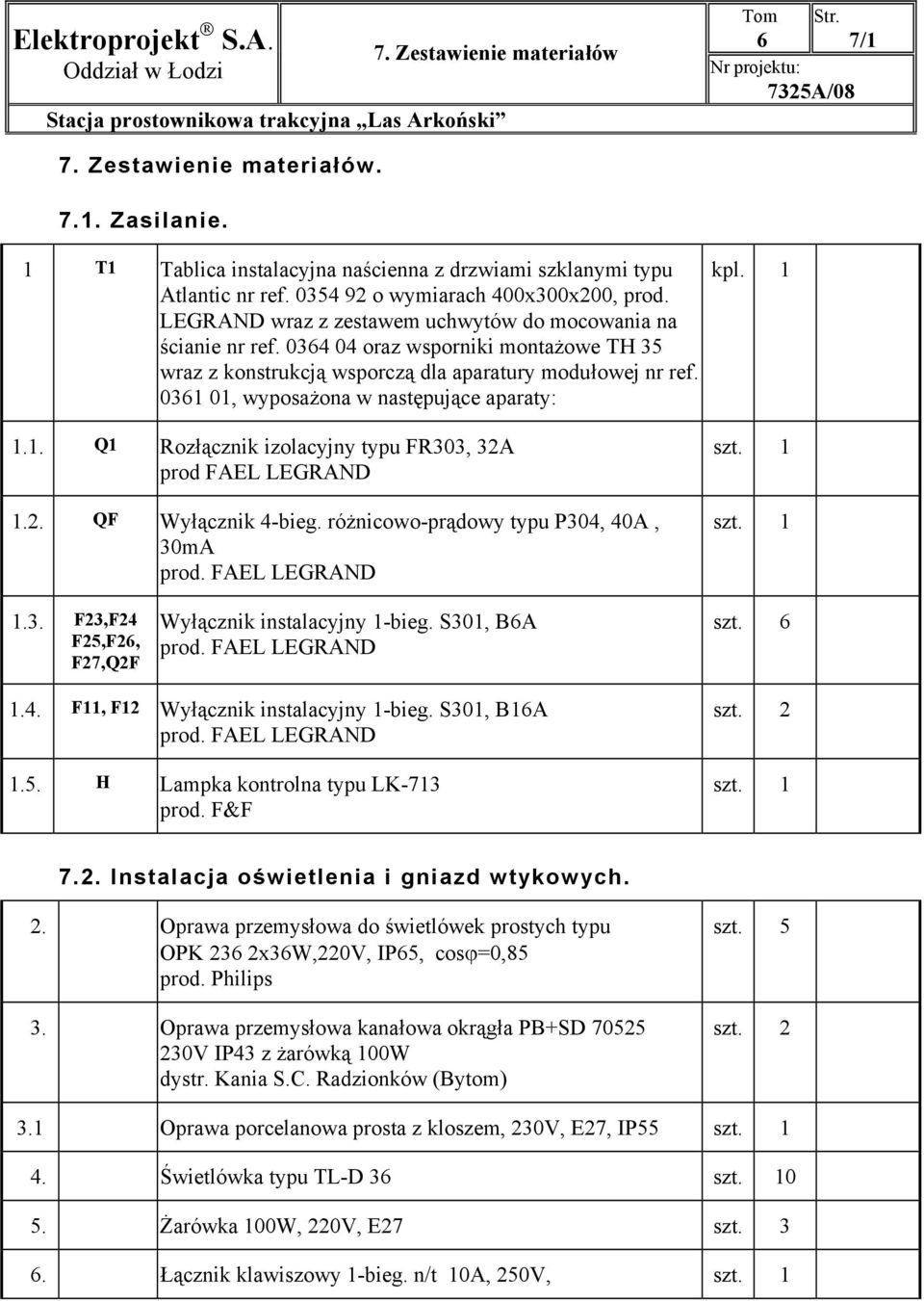

10 7. Zestawienie materiałów 6 7/1 7. Zestawienie materiałów Zasilanie. 1 T1 Tablica instalacyjna naścienna z drzwiami szklanymi typu Atlantic nr ref o wymiarach 400x300x200, prod. LEGRAND wraz z zestawem uchwytów do mocowania na ścianie nr ref oraz wsporniki montażowe TH 35 wraz z konstrukcją wsporczą dla aparatury modułowej nr ref , wyposażona w następujące aparaty: 1.1. Q1 Rozłącznik izolacyjny typu FR303, 32A prod FAEL LEGRAND 1.2. QF Wyłącznik 4-bieg. różnicowo-prądowy typu P304, 40A, 30mA prod. FAEL LEGRAND kpl. 1 szt. 1 szt F23,F24 F25,F26, F27,Q2F Wyłącznik instalacyjny 1-bieg. S301, B6A prod. FAEL LEGRAND szt F11, F12 Wyłącznik instalacyjny 1-bieg. S301, B16A prod. FAEL LEGRAND 1.5. H Lampka kontrolna typu LK-713 prod. F&F szt. 2 szt Instalacja oświetlenia i gniazd wtykowych. 2. Oprawa przemysłowa do świetlówek prostych typu OPK 236 2x36W,220V, IP65, cosϕ=0,85 prod. Philips 3. Oprawa przemysłowa kanałowa okrągła PB+SD V IP43 z żarówką 100W dystr. Kania S.C. Radzionków (Bytom) szt. 5 szt Oprawa porcelanowa prosta z kloszem, 230V, E27, IP55 szt Świetlówka typu TL-D 36 szt Żarówka 100W, 220V, E27 szt Łącznik klawiszowy 1-bieg. n/t 10A, 250V, szt. 1

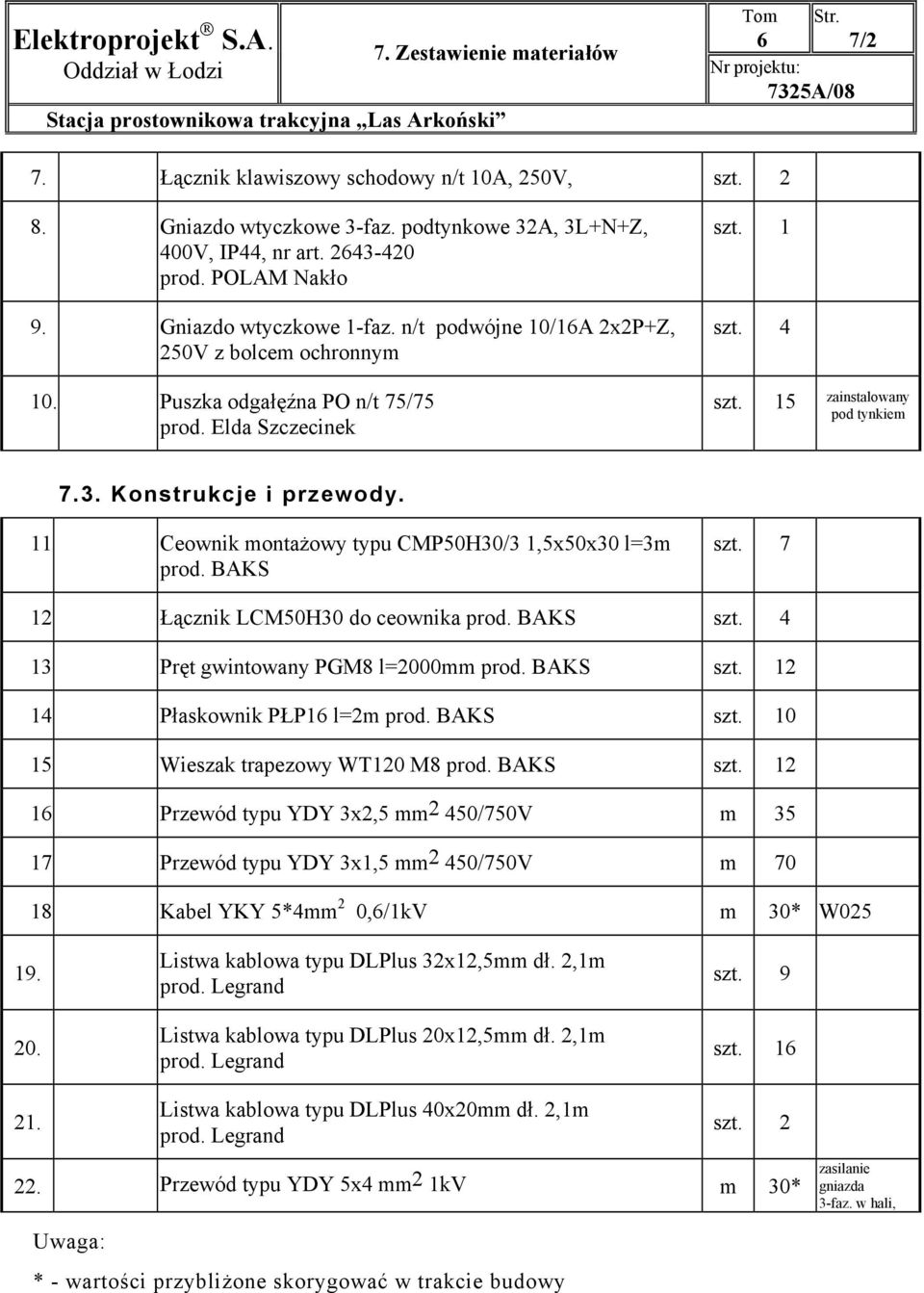

11 7. Zestawienie materiałów 6 7/2 7. Łącznik klawiszowy schodowy n/t 10A, 250V, szt Gniazdo wtyczkowe 3-faz. podtynkowe 32A, 3L+N+Z, 400V, IP44, nr art prod. POLAM Nakło 9. Gniazdo wtyczkowe 1-faz. n/t podwójne 10/16A 2x2P+Z, 250V z bolcem ochronnym 10. Puszka odgałęźna PO n/t 75/75 prod. Elda Szczecinek szt. 1 szt. 4 szt. 15 zainstalowany pod tynkiem 7.3. Konstrukcje i przewody. 11 Ceownik montażowy typu CMP50H30/3 1,5x50x30 l=3m prod. BAKS szt Łącznik LCM50H30 do ceownika prod. BAKS szt Pręt gwintowany PGM8 l=2000mm prod. BAKS szt Płaskownik PŁP16 l=2m prod. BAKS szt Wieszak trapezowy WT120 M8 prod. BAKS szt Przewód typu YDY 3x2,5 mm 2 450/750V m Przewód typu YDY 3x1,5 mm 2 450/750V m Kabel YKY 5*4mm 2 0,6/1kV m 30* W Listwa kablowa typu DLPlus 32x12,5mm dł. 2,1m prod. Legrand Listwa kablowa typu DLPlus 20x12,5mm dł. 2,1m prod. Legrand szt. 9 szt Listwa kablowa typu DLPlus 40x20mm dł. 2,1m prod. Legrand szt Przewód typu YDY 5x4 mm 2 1kV m 30* zasilanie gniazda 3-faz. w hali, Uwaga: * - wartości przybliżone skorygować w trakcie budowy

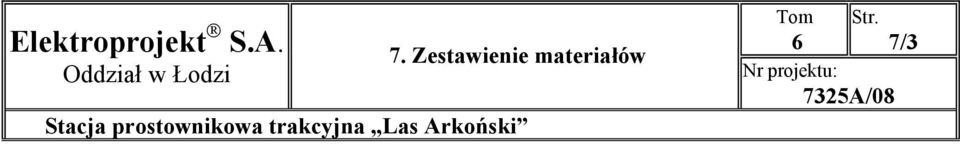

12 7. Zestawienie materiałów 6 7/3

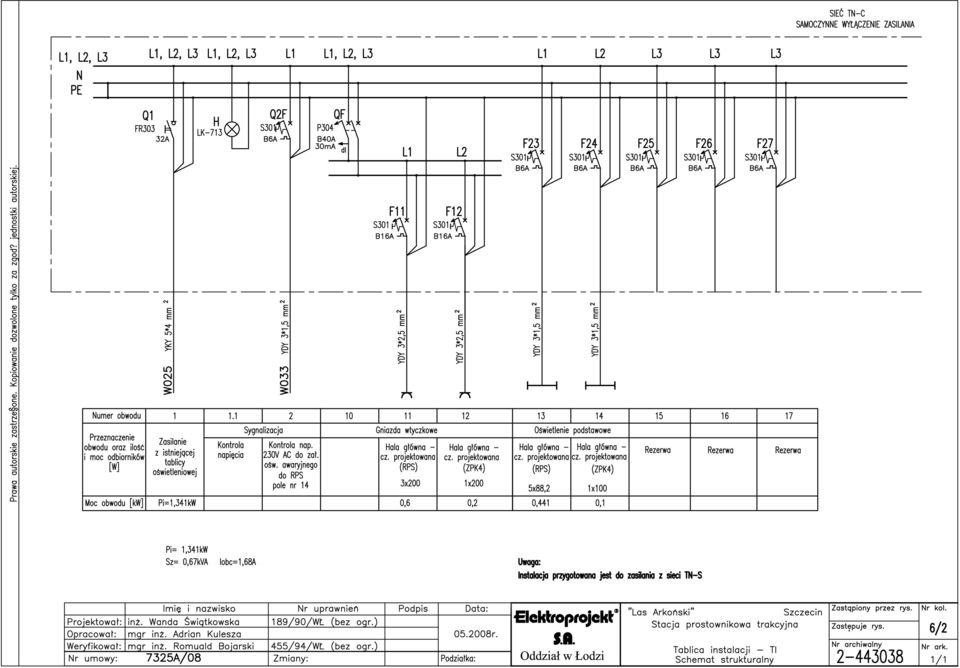

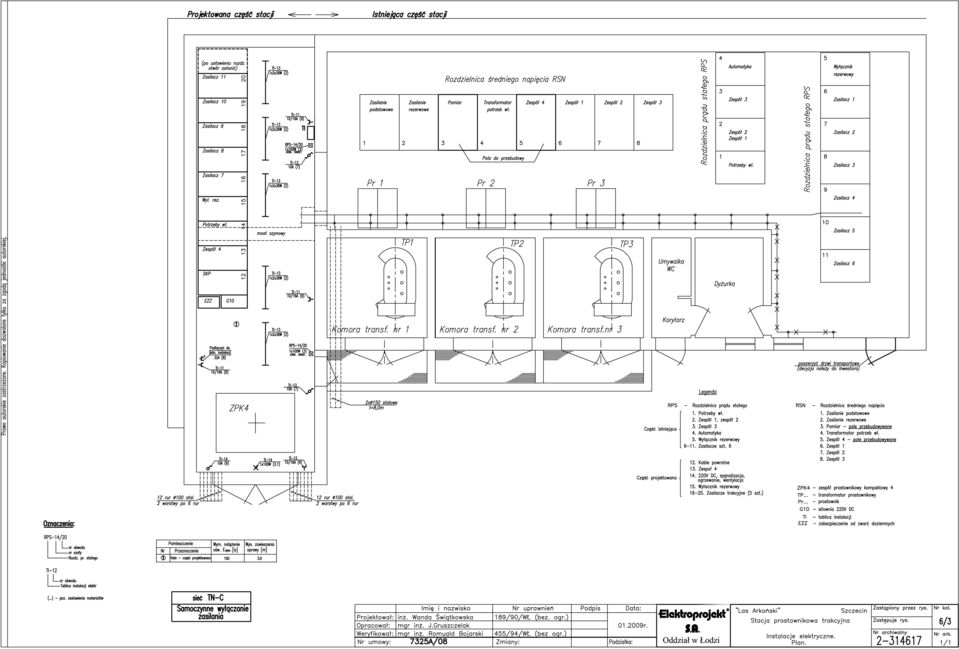

13 6/1 Spis rysunków A 6/2 Tablica instalacji TI. Schemat strukturalny /3 Instalacje elektryczne. Plan Elektroprojekt S.A. Spis rysunków Tom 6 Proj. nr Form. 1/1 Nr kol. 6/1 Nr rys A
