1 ` PROJEKT WYKONAWCZY Obiekt: Inwestor: Rozbudowa Szkoły Podstawowej Nr 1 w Luboniu Miasto Luboń Plac E. Bojanowskiego Luboń Miejsce realizacji: ul. Poniatowskiego 16 działka nr geodezyjny 42 obręb Żabikowo Luboń Temat: PROJEKT WYPOSAŻENIA WNĘTRZ Projektant: mgr inż. arch. Jarosław Kowalczyk upr. bud. 07/LOOKK/2012 w specjalności architektonicznej (bez ograniczeń) Asystent proj.: inż. arch. Piotr Trzeciakowski Sprawdzający: mgr inż. arch. Włodzimierz Alwasiak upr. bud. 356/61 w specjalności architektonicznej (bez ograniczeń)

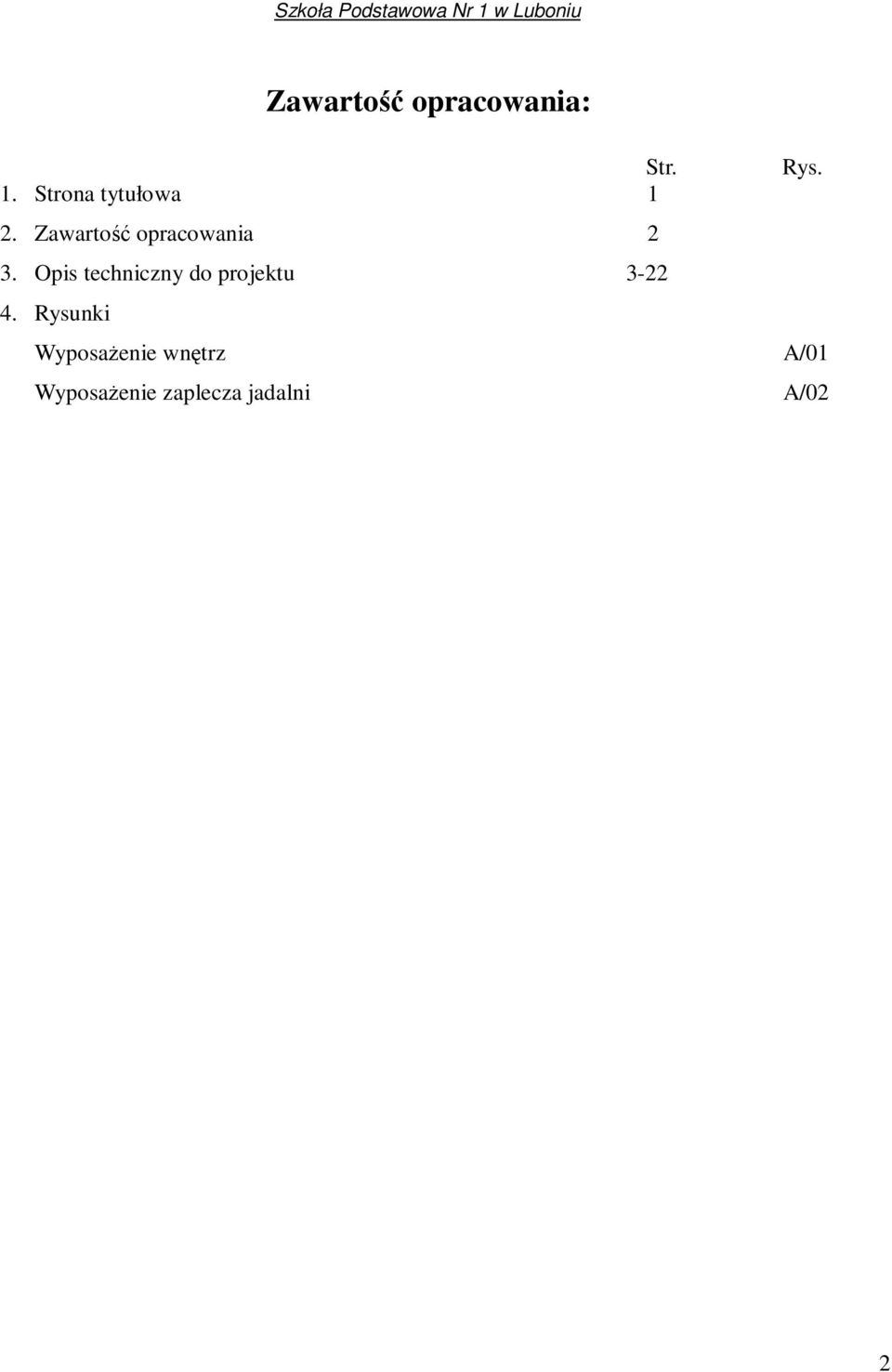

2 Zawartość opracowania: Str. Rys. 1. Strona tytułowa 1 2. Zawartość opracowania 2 3. Opis techniczny do projektu Rysunki Wyposażenie wnętrz A/01 Wyposażenie zaplecza jadalni A/02 2

3 OPIS TECHNICZNY DO PROJEKTU WYPOSAŻENIA WNĘTRZ Inwestor : Miasto Luboń Plac E. Bojanowskiego Luboń Miejsce realizacji : ul. Poniatowskiego 16 działka nr geodezyjny 42 obręb Żabikowo Luboń Przedmiot inwestycji: Rozbudowa Szkoły Podstawowej nr 1 w Luboniu Podstawą opracowania jest : Umowa z Inwestorem WI /84/S/2013 Konsultacje z Inwestorem Wizja lokalna 3

4 1. Lokalizacja obiektu: Obiekt zlokalizowany jest w miejscowości Luboń, przy ul. Poniatowskiego 16, działka nr 42, obręb Żabikowo. Powierzchnia działki wynosi 4725 m Wymagania technologiczne mebli w Szkole Podstawowej Nr 1 w Luboniu. Poniższy opis przedstawia minimalne wymagania dotyczące wyposażenia meblowego. Wykonawcy mogą przedstawić oferty równoważne. Wykonawcy mogą zaproponować rozwiązania równoważne o takich samych parametrach lub je przewyższające, jednak ich obowiązkiem jest udowodnienie równoważności. Zamawiający akceptuje oferty równoważne, m.in. o ile spełnione są minimalne grubości podanych materiałów oraz komponentów. W przypadku oferowania mebli równoważnych należy przedstawić bardzo dokładny opis wraz z nazwą handlową oraz nazwą producenta. Jako rozwiązanie równoważne nie dopuszcza się użycia następujących materiałów: - na blaty biurek i stołów zamiast laminatu HPL lub CPL: płyty laminowanej (tzw. melamina), foli, lakierowania chyba, że Wykonawca przedstawi wyniki badań potwierdzające spełnienie wszystkich wymagań względem laminatów wymienionych w normie EN 438, w szczególności wytrzymałości na uderzenie, na ścieranie, na płyny, na temperaturę i inne wymienione w normie EN438. Nie dotyczy tych biurek i stołów, w których wskazano w opisie inne wykończenie niż laminat HPL lub CPL. - cokołów w szafach wykonanych z płyty meblowej lub ze zwykłej stali (możliwa jest tylko stal nierdzewna, ale nielakierowana ze względu na ryzyko zniszczenia powłoki lakierniczej w trakcie użytkowania) - konstrukcji stelaży biurek i stołów innej niż wskazane tzn. konstrukcja nie może być spawana lub skręcana śrubami, - Nie dopuszcza się zmiany szerokości i głębokości stołów i szaf. Wszystkie zaproponowane rozwiązania muszą być systemowe, seryjnie produkowane nie dotyczy mebli wykonywanych pod zamówienie typu zabudowy kuchenne, wnękowe, lady recepcyjne itp. Pod pojęciem systemowe Zamawiający rozumie meble, które można łączyć ze sobą w różnych konfiguracjach oraz pozwalające w przyszłości na rozbudowę. 3. W celu potwierdzenia spełnienia podanych wymogów do każdego mebla należy przedstawić minimum jedną, osobną kartę katalogową (formatu minimum A4), na której będzie przedstawiony proponowany mebel. Karty katalogowej nie trzeba wykonywać w przypadku mebli wg indywidualnego projektu, których wymiary należy dostosować do stanu rzeczywistego na budowie np. kuchni, zabudów indywidualnych itp. Wskazane jest aby, ww. meble wykonane były we wskazanej kolorystyce. 4

5 Biurka szkolne, systemowe S1 ławka szkolna w rozmiarze 120x60 cm, konstrukcja szara, blat biały Biurka i stoły mają być systemowe, przeznaczone do intensywnej eksploatacji w budynkach użyteczności publicznej. W obrębie systemu ma być zapewniona możliwość łączenia z innymi meblami w różnych konfiguracjach. Biurka i stoły mają posiadać certyfikat zgodności z normami dotyczącymi jakości mebli szkolnych oraz biurowych: PN- EN , PN-EN , PN-EN oraz PN-EN wystawione przez niezależną jednostkę certyfikującą posiadającą akredytację PCA (Polskie Centrum Akredytacji). Blat biurka ma być wykonany z płyty wiórowej, trójwarstwowej, grubości 22 mm, pokryty laminatem HPL o grubości min 0,40 mm Biurka i stoły mają być typu A wg normy PN-EN 527-1:2011 czyli m.in. wysokość blatu ma być regulowana przez użytkownika w trakcie użytkowania, zakres regulacji ma wynosić cm (może być większy zakres, ale nie może mniejszy) Krawędź biurka ma być trwale zabezpieczona doklejką ABS o grubości min 1,0 mm Konstrukcja ma składać się ze stelaża poprowadzonego wzdłuż zewnętrznej krawędzi biurka lub stołu oraz nóg z płynną regulacją wysokości. Całość ma być w kolorze RAL Nogi mają być okrągłe o grubości mm (+/-3 mm) Stelaż ma być wykonany z zamkniętego profilu stalowego o przekroju prostokąta 3,5 cm x 2,0 cm Ze względów jakościowych rama stelaża nie jest spawana (łączenia wykonane są przy pomocy mimośrodów), zapewniając tym samym jednorodność konstrukcji. Nogi biurka mają być przykręcane do stelaża, a nie do blatu biurka Przykładowe rozwiązanie: 5

6 Krzesła szkolne, systemowe K1 - Krzesło Systemowe krzesło szkolne przeznaczone do intensywnej eksploatacji w budynkach użyteczności publicznej. Krzesło szkolne ma posiada certyfikat zgodności z normą PN-EN , PN-EN i PN F wystawiony przez niezależną jednostkę certyfikującą posiadającą akredytację PCA (Polskie Centrum Akredytacji). Krzesło ma mieć oddzielne siedzisko oraz oparcie, wykonane w całości ze sklejki liściastej Sklejka na siedzisku i oparciu ma mieć grubość ok. 7 8 mm. Sklejka ma być ergonomicznie profilowana. W standardzie sklejka zabezpieczona wysokiej jakości lakierem bezbarwnym, odpornym na promienie UV. Dodatkowo może być bejcowana według dostępnej palety kolorów. Krzesło nietapicerowane. Stelaż ma być metalowy wykonany z rury kwadratowej 20x20 mm. Przednie nogi prostopadłe do siedziska i umieszczone tak aby nie wychodziły poza obrys siedziska. Końce nóg zabezpieczone stopkami z tworzywa sztucznego. Krzesło ma mieć możliwość sztaplowania. Zastosować tylko rozmiar 4 i 5 z tabelki poniżej Kolorystyka: - sklejka: brzozowa - stelaż: średnioszary RAL

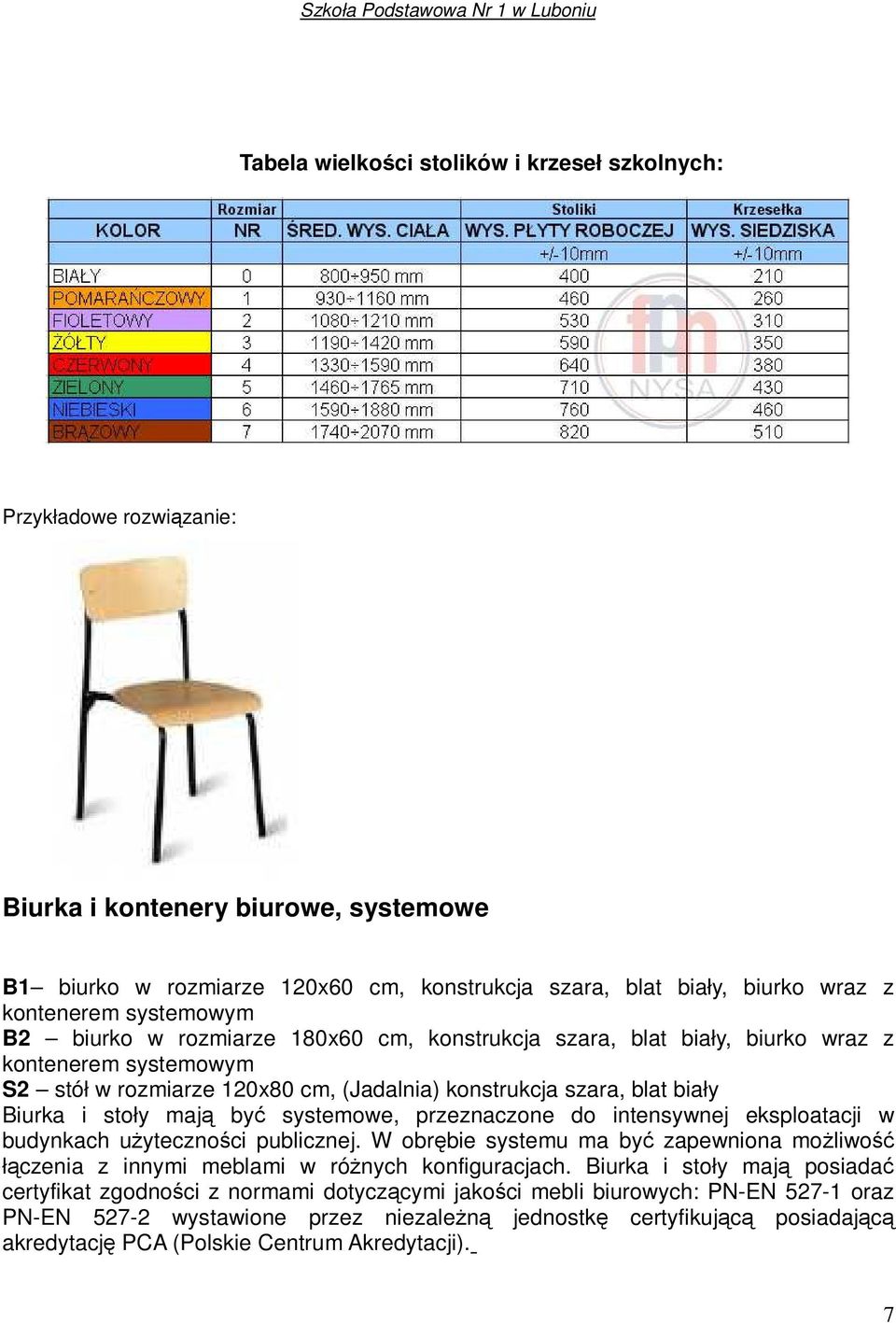

7 Tabela wielkości stolików i krzeseł szkolnych: Przykładowe rozwiązanie: Biurka i kontenery biurowe, systemowe B1 biurko w rozmiarze 120x60 cm, konstrukcja szara, blat biały, biurko wraz z kontenerem systemowym B2 biurko w rozmiarze 180x60 cm, konstrukcja szara, blat biały, biurko wraz z kontenerem systemowym S2 stół w rozmiarze 120x80 cm, (Jadalnia) konstrukcja szara, blat biały Biurka i stoły mają być systemowe, przeznaczone do intensywnej eksploatacji w budynkach użyteczności publicznej. W obrębie systemu ma być zapewniona możliwość łączenia z innymi meblami w różnych konfiguracjach. Biurka i stoły mają posiadać certyfikat zgodności z normami dotyczącymi jakości mebli biurowych: PN-EN oraz PN-EN wystawione przez niezależną jednostkę certyfikującą posiadającą akredytację PCA (Polskie Centrum Akredytacji). 7

8 Blat ma być wykonany z płyty wiórowej, trójwarstwowej, grubości 22 mm, pokryty laminatem HPL o grubości min 0,40 mm Biurka i stoły mają być typu A wg normy PN-EN 527-1:2011 czyli m.in. wysokość blatu ma być regulowana przez użytkownika w trakcie użytkowania, zakres regulacji ma wynosić cm. Krawędź biurka ma być trwale zabezpieczona doklejką ABS o grubości min 1,0 mm Konstrukcja ma składać się ze stelaża poprowadzonego wzdłuż zewnętrznej krawędzi biurka lub stołu. Całość ma być w kolorze RAL Nogi mają być kwadratowe o boku 40 mm (+/-3 mm) Stelaż ma być wykonany z zamkniętego profilu stalowego o przekroju prostokąta 3,5 cm x 2,0 cm. Ze względów jakościowych rama stelaża nie jest spawana (łączenia wykonane są przy pomocy mimośrodów), zapewniając tym samym jednorodność konstrukcji. Nogi biurka mają być przykręcane do stelaża, a nie do blatu dzięki jest zwiększona wytrzymałość i trwałość mebla oraz łatwość przeprowadzenia wielokrotnego rozmontowania i zmontowania biurka bez pogorszenia jego stabilności i jakości. Kontener systemowy System kontenerów ma stanowić uzupełnienie systemów biurek, stołów i szaf. Kontener ma posiadać wysokość dostosowaną do schowania pod biurko. System kontenerów ma posiadać certyfikat zgodności z normami dotyczącymi jakości mebli biurowych: PN-EN wystawione przez niezależną jednostkę certyfikującą posiadającą akredytację PCA (Polskie Centrum Akredytacji). Kolorystyka i użyte materiały mają być spójne z kolorystyką i materiałami użytymi do produkcji zarówno biurek i stołów jak i szaf. Kontenery mają być wykonane w technologii zapewniającej długoletnią trwałość w warunkach intensywnej eksploatacji w obiektach użyteczności publicznej. Kontenery mają być w całości wykonane z płyty wiórowej Obudowa i fronty mają być wykonane są płyty wiórowej grubości 18 mm, plecy kontenera z płyty wiórowej grubości 12 mm Wszystkie widoczne krawędzie trwale zabezpieczone doklejką PCV lub PP w kolorze płyty 8

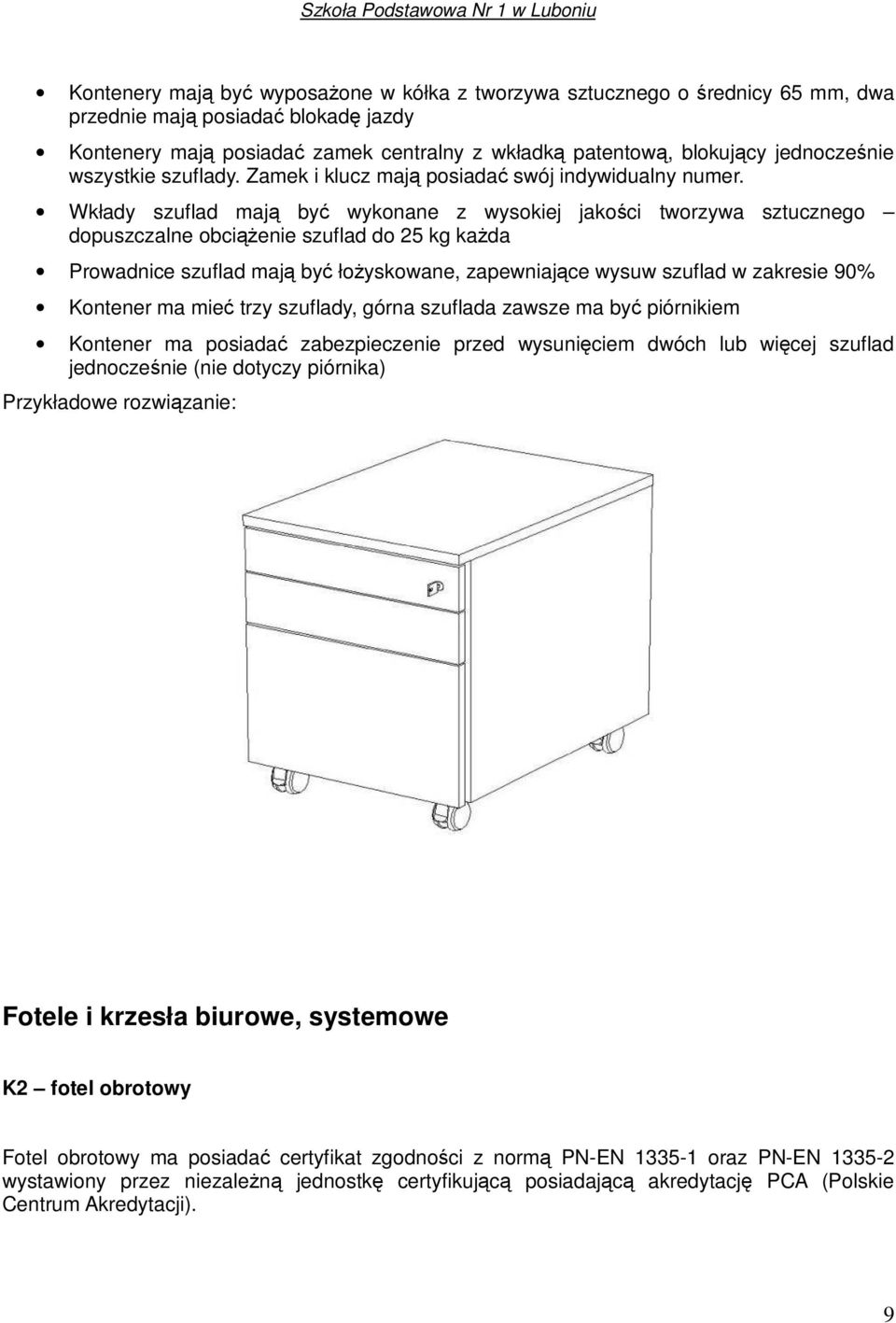

9 Kontenery mają być wyposażone w kółka z tworzywa sztucznego o średnicy 65 mm, dwa przednie mają posiadać blokadę jazdy Kontenery mają posiadać zamek centralny z wkładką patentową, blokujący jednocześnie wszystkie szuflady. Zamek i klucz mają posiadać swój indywidualny numer. Wkłady szuflad mają być wykonane z wysokiej jakości tworzywa sztucznego dopuszczalne obciążenie szuflad do 25 kg każda Prowadnice szuflad mają być łożyskowane, zapewniające wysuw szuflad w zakresie 90% Kontener ma mieć trzy szuflady, górna szuflada zawsze ma być piórnikiem Kontener ma posiadać zabezpieczenie przed wysunięciem dwóch lub więcej szuflad jednocześnie (nie dotyczy piórnika) Przykładowe rozwiązanie: Fotele i krzesła biurowe, systemowe K2 fotel obrotowy Fotel obrotowy ma posiadać certyfikat zgodności z normą PN-EN oraz PN-EN wystawiony przez niezależną jednostkę certyfikującą posiadającą akredytację PCA (Polskie Centrum Akredytacji). 9

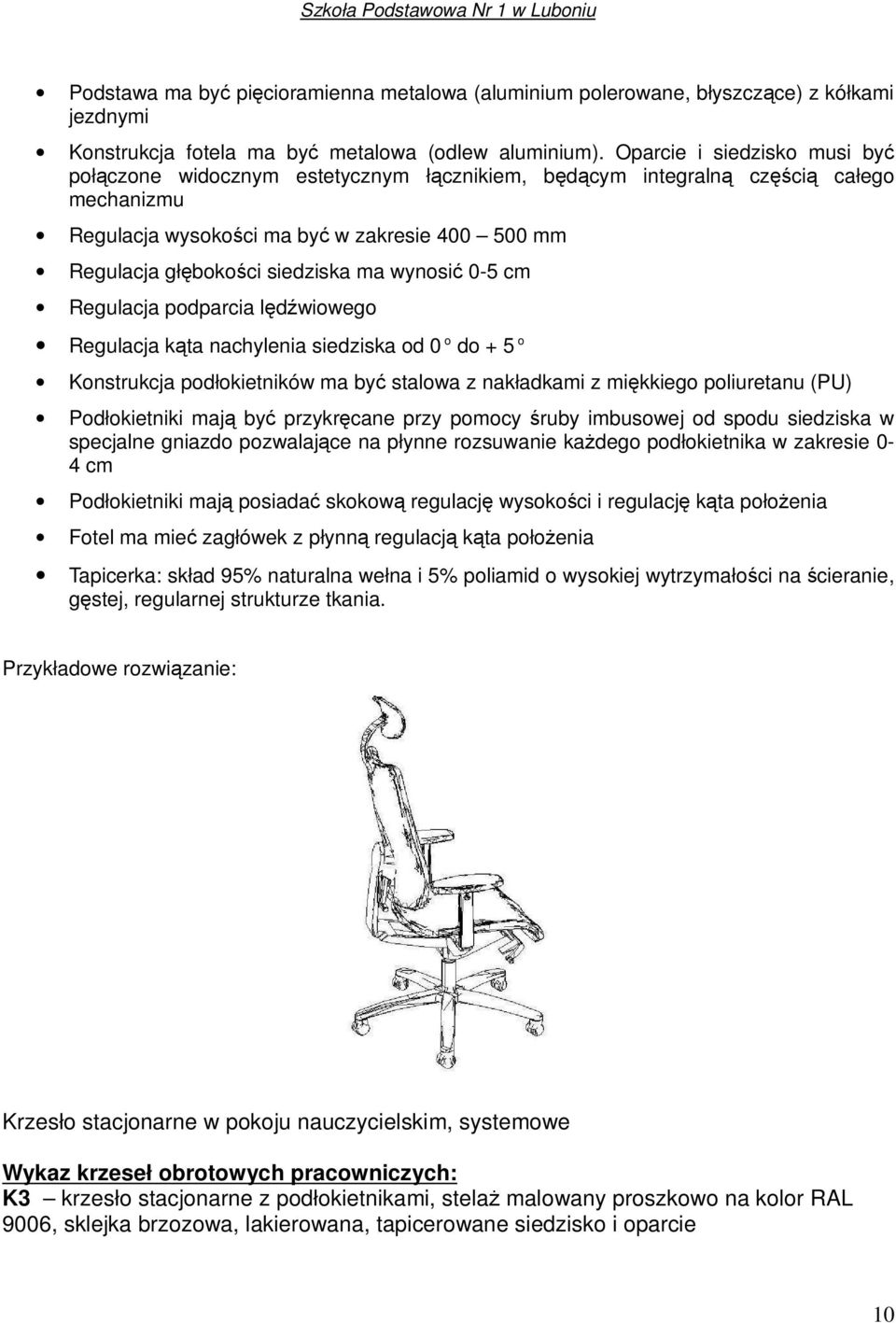

10 Podstawa ma być pięcioramienna metalowa (aluminium polerowane, błyszczące) z kółkami jezdnymi Konstrukcja fotela ma być metalowa (odlew aluminium). Oparcie i siedzisko musi być połączone widocznym estetycznym łącznikiem, będącym integralną częścią całego mechanizmu Regulacja wysokości ma być w zakresie mm Regulacja głębokości siedziska ma wynosić 0-5 cm Regulacja podparcia lędźwiowego Regulacja kąta nachylenia siedziska od 0 o do + 5 o Konstrukcja podłokietników ma być stalowa z nakładkami z miękkiego poliuretanu (PU) Podłokietniki mają być przykręcane przy pomocy śruby imbusowej od spodu siedziska w specjalne gniazdo pozwalające na płynne rozsuwanie każdego podłokietnika w zakresie 0-4 cm Podłokietniki mają posiadać skokową regulację wysokości i regulację kąta położenia Fotel ma mieć zagłówek z płynną regulacją kąta położenia Tapicerka: skład 95% naturalna wełna i 5% poliamid o wysokiej wytrzymałości na ścieranie, gęstej, regularnej strukturze tkania. Przykładowe rozwiązanie: Krzesło stacjonarne w pokoju nauczycielskim, systemowe Wykaz krzeseł obrotowych pracowniczych: K3 krzesło stacjonarne z podłokietnikami, stelaż malowany proszkowo na kolor RAL 9006, sklejka brzozowa, lakierowana, tapicerowane siedzisko i oparcie 10

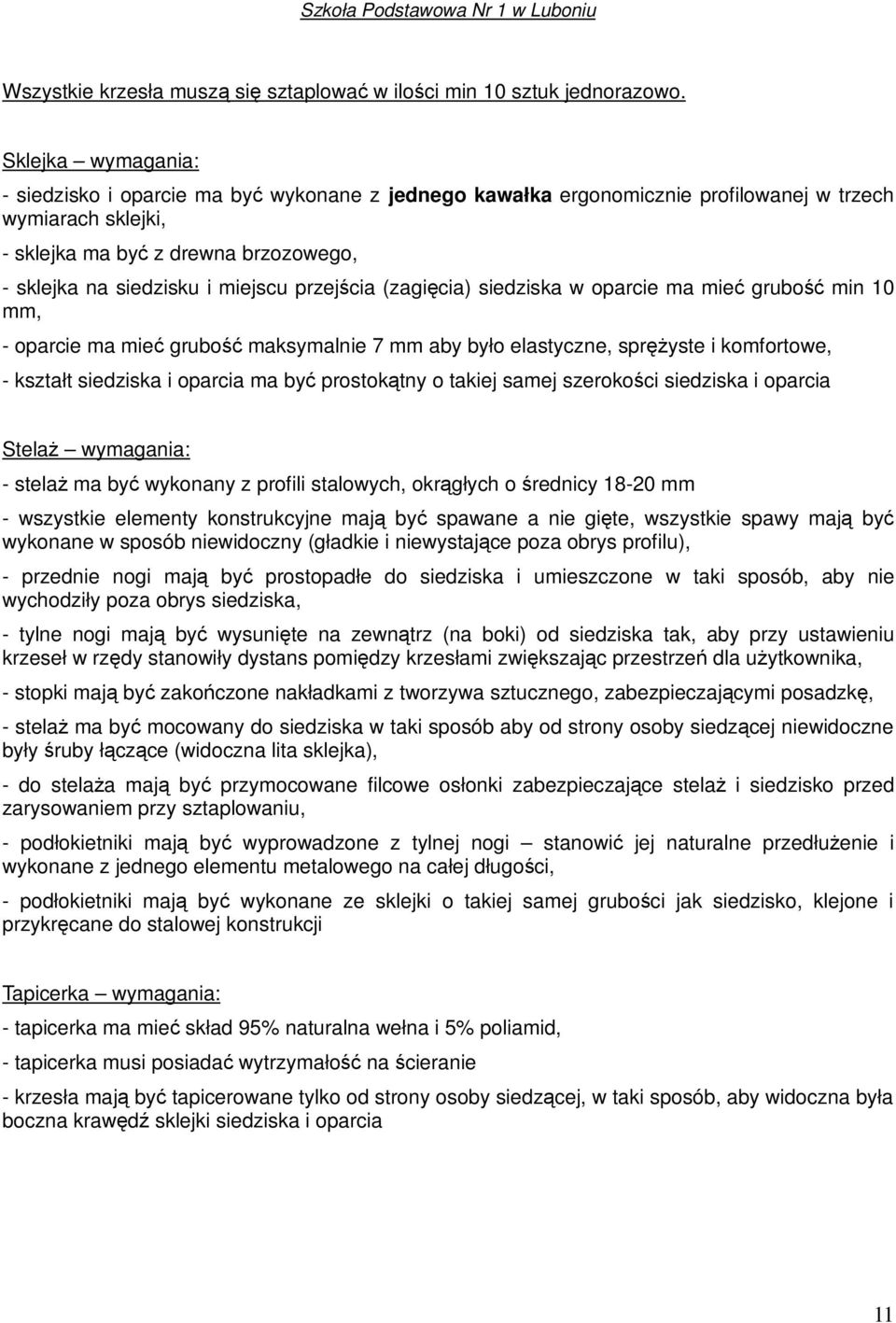

11 Wszystkie krzesła muszą się sztaplować w ilości min 10 sztuk jednorazowo. Sklejka wymagania: - siedzisko i oparcie ma być wykonane z jednego kawałka ergonomicznie profilowanej w trzech wymiarach sklejki, - sklejka ma być z drewna brzozowego, - sklejka na siedzisku i miejscu przejścia (zagięcia) siedziska w oparcie ma mieć grubość min 10 mm, - oparcie ma mieć grubość maksymalnie 7 mm aby było elastyczne, sprężyste i komfortowe, - kształt siedziska i oparcia ma być prostokątny o takiej samej szerokości siedziska i oparcia Stelaż wymagania: - stelaż ma być wykonany z profili stalowych, okrągłych o średnicy mm - wszystkie elementy konstrukcyjne mają być spawane a nie gięte, wszystkie spawy mają być wykonane w sposób niewidoczny (gładkie i niewystające poza obrys profilu), - przednie nogi mają być prostopadłe do siedziska i umieszczone w taki sposób, aby nie wychodziły poza obrys siedziska, - tylne nogi mają być wysunięte na zewnątrz (na boki) od siedziska tak, aby przy ustawieniu krzeseł w rzędy stanowiły dystans pomiędzy krzesłami zwiększając przestrzeń dla użytkownika, - stopki mają być zakończone nakładkami z tworzywa sztucznego, zabezpieczającymi posadzkę, - stelaż ma być mocowany do siedziska w taki sposób aby od strony osoby siedzącej niewidoczne były śruby łączące (widoczna lita sklejka), - do stelaża mają być przymocowane filcowe osłonki zabezpieczające stelaż i siedzisko przed zarysowaniem przy sztaplowaniu, - podłokietniki mają być wyprowadzone z tylnej nogi stanowić jej naturalne przedłużenie i wykonane z jednego elementu metalowego na całej długości, - podłokietniki mają być wykonane ze sklejki o takiej samej grubości jak siedzisko, klejone i przykręcane do stalowej konstrukcji Tapicerka wymagania: - tapicerka ma mieć skład 95% naturalna wełna i 5% poliamid, - tapicerka musi posiadać wytrzymałość na ścieranie - krzesła mają być tapicerowane tylko od strony osoby siedzącej, w taki sposób, aby widoczna była boczna krawędź sklejki siedziska i oparcia 11

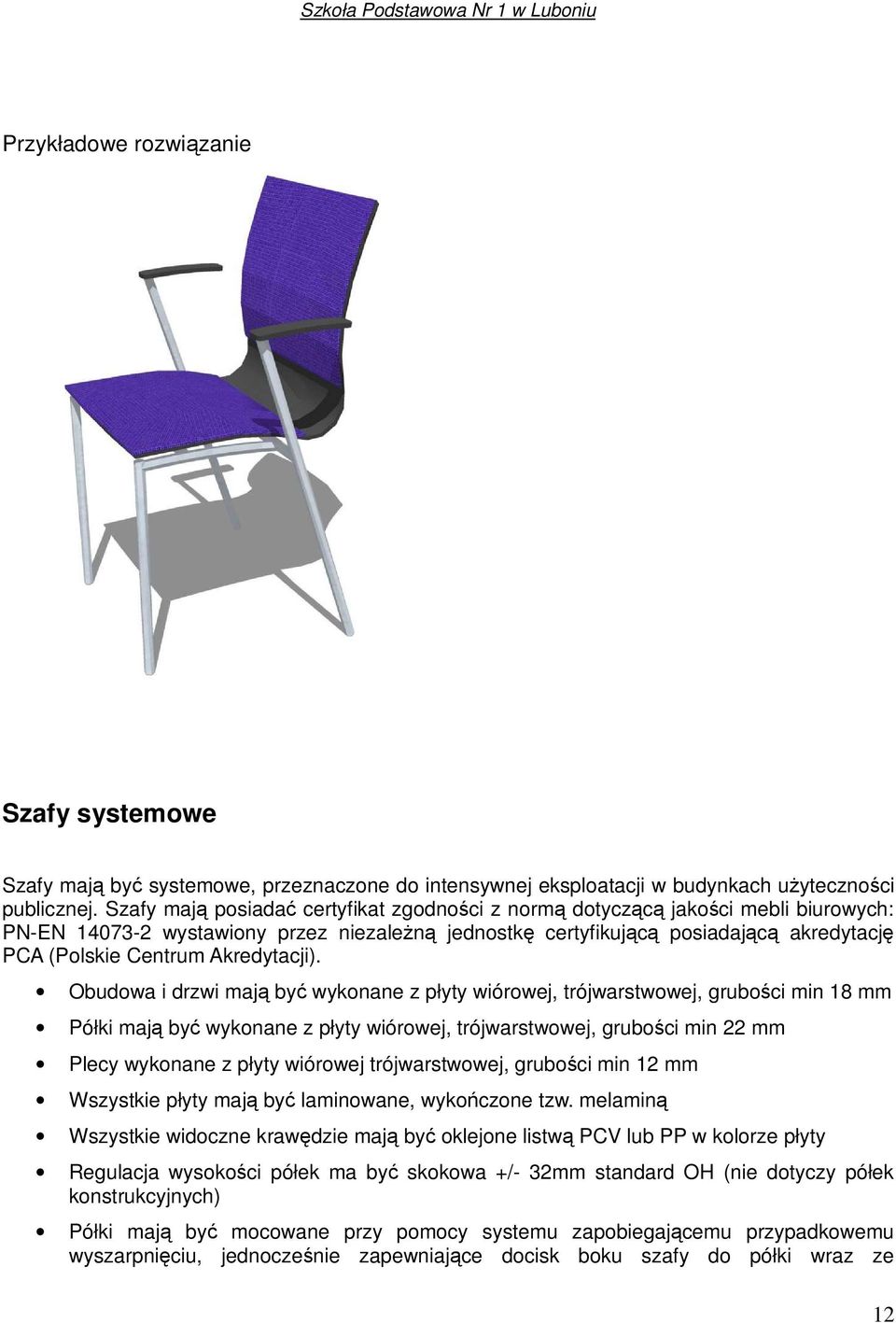

12 Przykładowe rozwiązanie Szafy systemowe Szafy mają być systemowe, przeznaczone do intensywnej eksploatacji w budynkach użyteczności publicznej. Szafy mają posiadać certyfikat zgodności z normą dotyczącą jakości mebli biurowych: PN-EN wystawiony przez niezależną jednostkę certyfikującą posiadającą akredytację PCA (Polskie Centrum Akredytacji). Obudowa i drzwi mają być wykonane z płyty wiórowej, trójwarstwowej, grubości min 18 mm Półki mają być wykonane z płyty wiórowej, trójwarstwowej, grubości min 22 mm Plecy wykonane z płyty wiórowej trójwarstwowej, grubości min 12 mm Wszystkie płyty mają być laminowane, wykończone tzw. melaminą Wszystkie widoczne krawędzie mają być oklejone listwą PCV lub PP w kolorze płyty Regulacja wysokości półek ma być skokowa +/- 32mm standard OH (nie dotyczy półek konstrukcyjnych) Półki mają być mocowane przy pomocy systemu zapobiegającemu przypadkowemu wyszarpnięciu, jednocześnie zapewniające docisk boku szafy do półki wraz ze 12

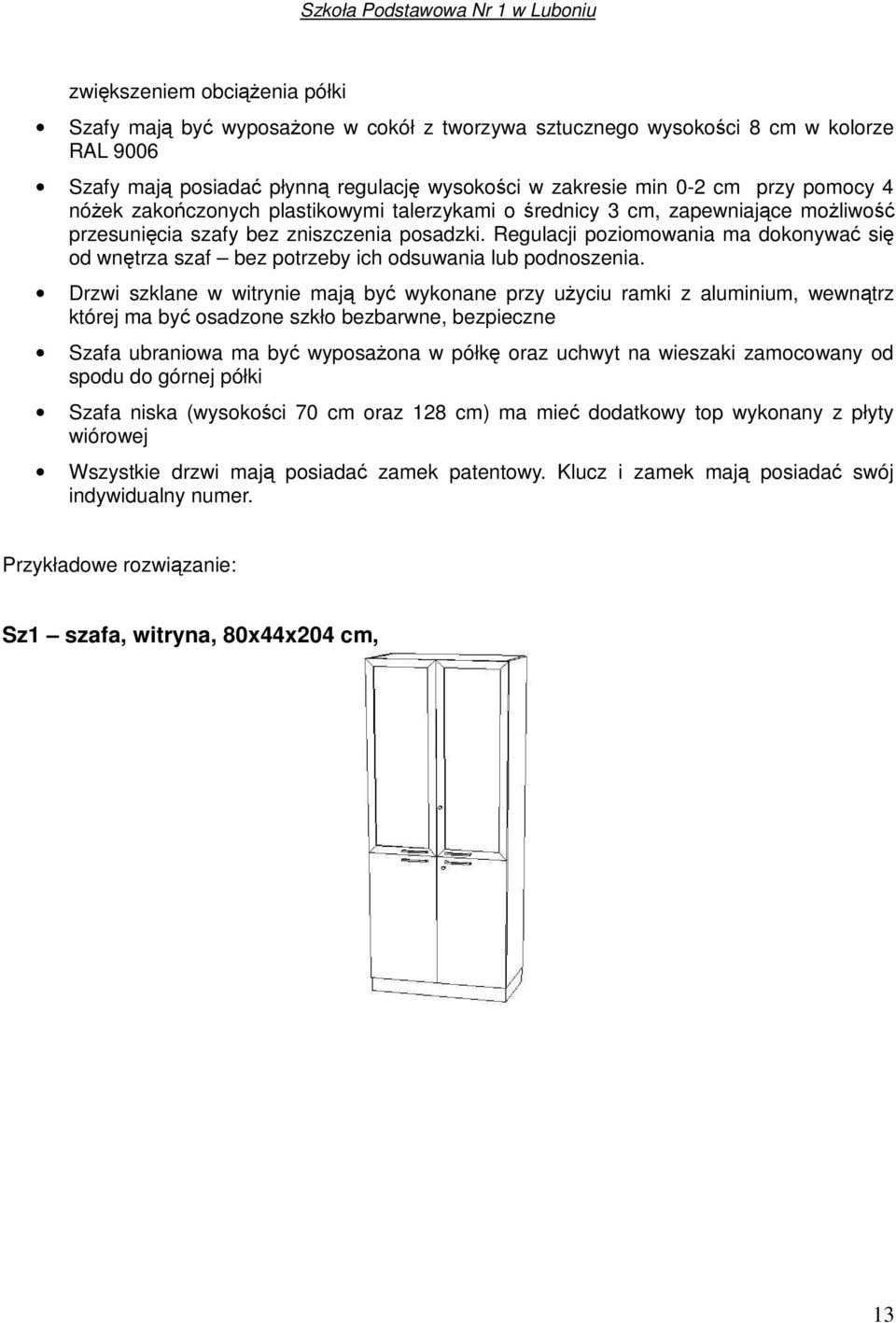

13 zwiększeniem obciążenia półki Szafy mają być wyposażone w cokół z tworzywa sztucznego wysokości 8 cm w kolorze RAL 9006 Szafy mają posiadać płynną regulację wysokości w zakresie min 0-2 cm przy pomocy 4 nóżek zakończonych plastikowymi talerzykami o średnicy 3 cm, zapewniające możliwość przesunięcia szafy bez zniszczenia posadzki. Regulacji poziomowania ma dokonywać się od wnętrza szaf bez potrzeby ich odsuwania lub podnoszenia. Drzwi szklane w witrynie mają być wykonane przy użyciu ramki z aluminium, wewnątrz której ma być osadzone szkło bezbarwne, bezpieczne Szafa ubraniowa ma być wyposażona w półkę oraz uchwyt na wieszaki zamocowany od spodu do górnej półki Szafa niska (wysokości 70 cm oraz 128 cm) ma mieć dodatkowy top wykonany z płyty wiórowej Wszystkie drzwi mają posiadać zamek patentowy. Klucz i zamek mają posiadać swój indywidualny numer. Przykładowe rozwiązanie: Sz1 szafa, witryna, 80x44x204 cm, 13

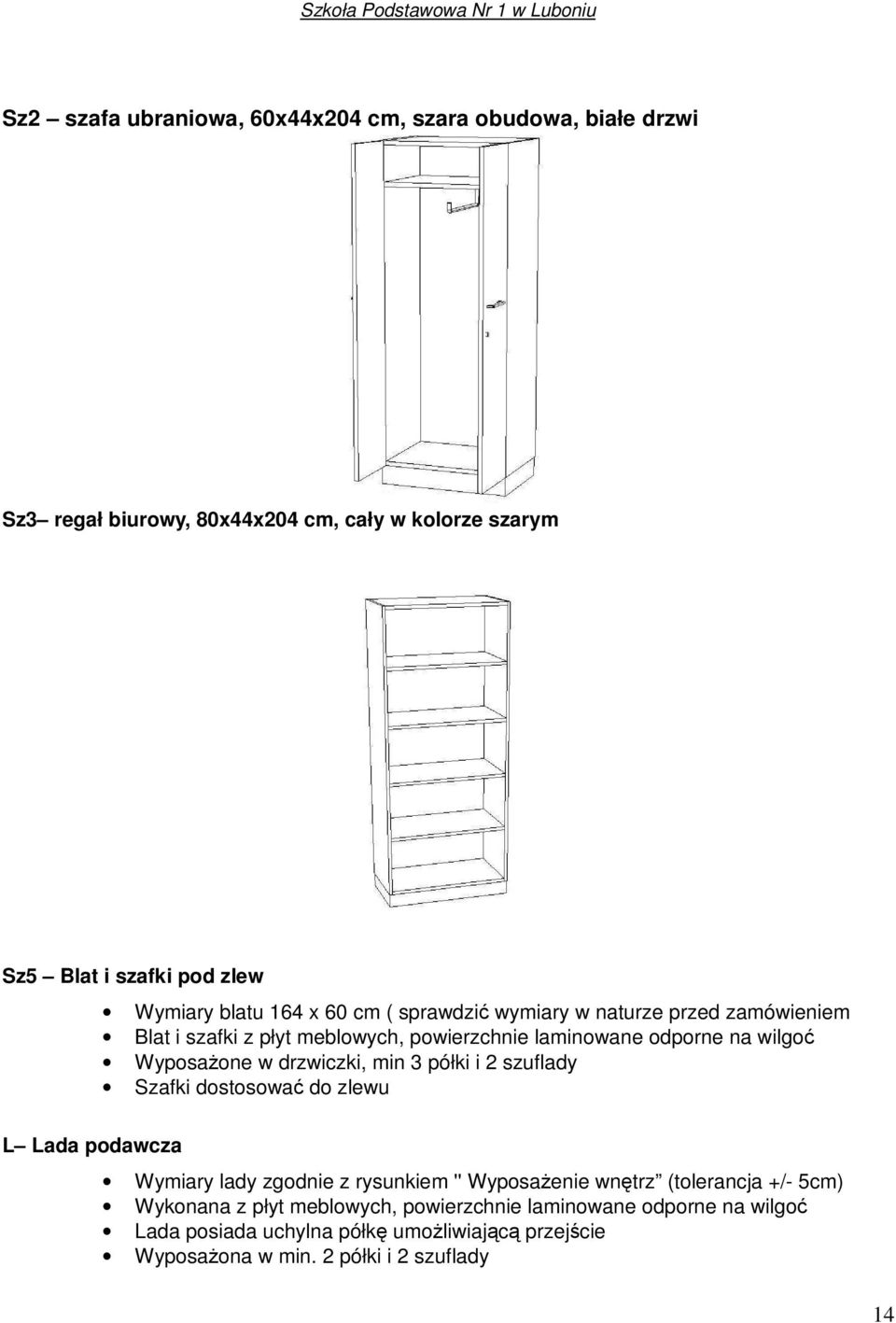

14 Sz2 szafa ubraniowa, 60x44x204 cm, szara obudowa, białe drzwi Sz3 regał biurowy, 80x44x204 cm, cały w kolorze szarym Sz5 Blat i szafki pod zlew Wymiary blatu 164 x 60 cm ( sprawdzić wymiary w naturze przed zamówieniem Blat i szafki z płyt meblowych, powierzchnie laminowane odporne na wilgoć Wyposażone w drzwiczki, min 3 półki i 2 szuflady Szafki dostosować do zlewu L Lada podawcza Wymiary lady zgodnie z rysunkiem '' Wyposażenie wnętrz (tolerancja +/- 5cm) Wykonana z płyt meblowych, powierzchnie laminowane odporne na wilgoć Lada posiada uchylna półkę umożliwiającą przejście Wyposażona w min. 2 półki i 2 szuflady 14

15 Szafki szkolne - na odzież wierzchnią uczniów, 2-poziomowe, system składa się z 3 szafek modułowych, każda po dwie szafki (góra dół) Szafy mają mieć wzmocnioną konstrukcję obudowy i drzwi Obudowa ma być wykonana z blachy stalowej malowanej proszkowo Rozmiar modułu: 90x35x180 cm Przykładowe rozwiązanie: Sz4 - Regał magazynowy Konstrukcja ma składać się z czterech słupków wykonanych z profilu stalowego, zimnowalcowego, L Słupki maja stanowić jednocześnie podstawę regału, dlatego muszą być zakończone nakładkami z tworzywa sztucznego chroniącymi posadzkę przed zarysowaniem Półki z blachy giętej (nośność jednej półki min 100 kg) mają być przykręcane do słupków Słupki mają mieć perforację służącą do zmiany położenia półek Wymiary regału: 2000x900x500 mm (+/-50 mm) 15

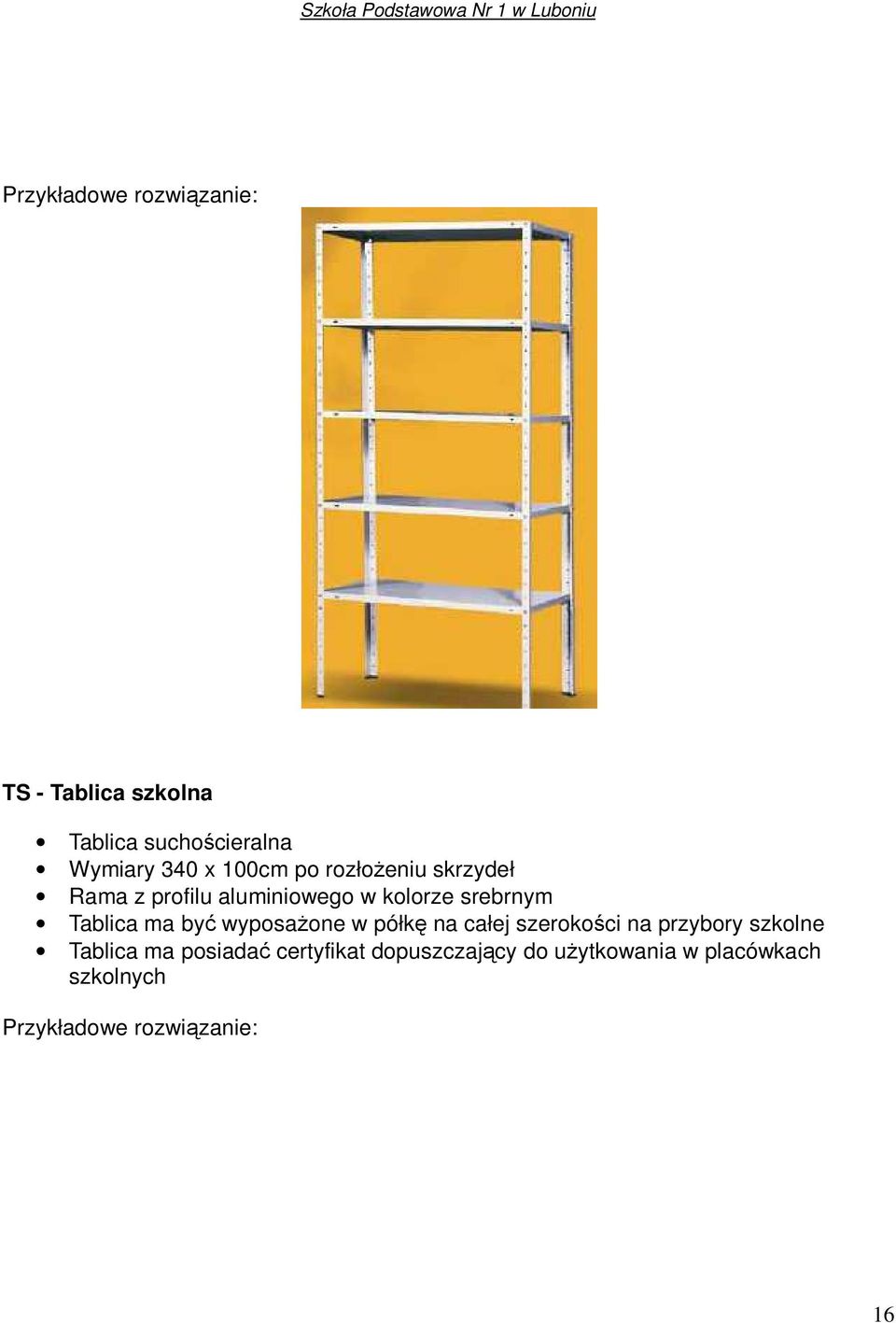

16 Przykładowe rozwiązanie: TS - Tablica szkolna Tablica suchościeralna Wymiary 340 x 100cm po rozłożeniu skrzydeł Rama z profilu aluminiowego w kolorze srebrnym Tablica ma być wyposażone w półkę na całej szerokości na przybory szkolne Tablica ma posiadać certyfikat dopuszczający do użytkowania w placówkach szkolnych Przykładowe rozwiązanie: 16

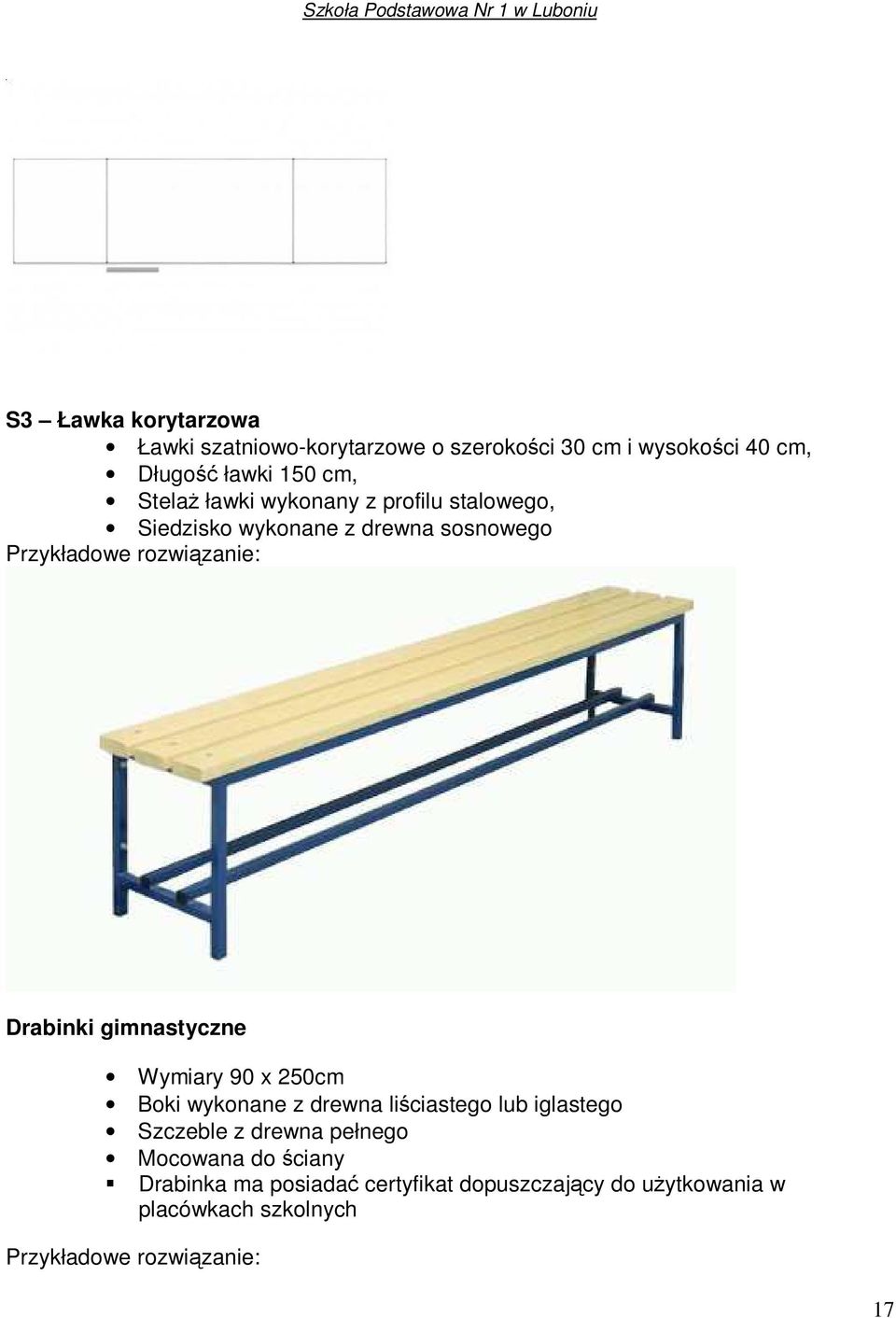

17 S3 Ławka korytarzowa Ławki szatniowo-korytarzowe o szerokości 30 cm i wysokości 40 cm, Długość ławki 150 cm, Stelaż ławki wykonany z profilu stalowego, Siedzisko wykonane z drewna sosnowego Przykładowe rozwiązanie: Drabinki gimnastyczne Wymiary 90 x 250cm Boki wykonane z drewna liściastego lub iglastego Szczeble z drewna pełnego Mocowana do ściany Drabinka ma posiadać certyfikat dopuszczający do użytkowania w placówkach szkolnych Przykładowe rozwiązanie: 17

18 WP - Wózek na piłki Wykonany z prętów stalowych malowanych proszkowo Wózek zamykany na kłódkę (kłódka w komplecie) Pojemność 60 piłek Przykładowe rozwiązanie: 18

19 Rolety okienne wewnętrzne: Wykonane z materiału odpornego na wilgoć mocowane do ściany nad oknem lub do sufitu, za pomocą kołków Szerokość rolety min 145 cm Rolety mają zasłaniać całe okna a nie poszczególne skrzydła osobno Zamontowane w klasach oraz pokoju nauczycielskim Lustra: Klejone do ściany Wymiary 1 tafli 60 x 60 cm W pomieszczeniach 0/6, 0/14, 0/13, 0/19, 0/20, 1/7 po 1 tafli W pomieszczeniu 0/8 4 tafle jedna obok drugiej W pomieszczeniu 1/6, 1/8 po 3 tafle jedna obok drugiej Wieszaki metalowe mocowane do ściany: dla 50 osób w szatniach: 0/18. 0/21 Dodatkowe elementy wyposażenia: Kasety na papier do rąk 12 sztuk Dozowniki na mydło 17 sztuk Kosze naśmieci 22 sztuki 19

20 3. Wymagania technologiczne mebli i urządzeń kuchennych w Szkole Podstawowej Nr 1 w Luboniu. Kuchnia elektryczna (KE) Kuchnia przeznaczona do przyrządzania produktów spożywczych wymagających gotowania, smażenia oraz pieczenia w piekarniku. Parametry techniczne: wymiary : 600x600x850 mm, moc : 7,9 kw obudowa wykonana ze stali nierdzewnej, Zmywarka do naczyń - (ZM) Zmywarka przeznaczona do zmywania zastawy stołowej i tac. Zmywarka jest urządzeniem półautomatycznym, obsługa jej ogranicza się do wkładania i wyjmowania koszy z naczyniami oraz manipulacji łącznikami elektrycznymi. Zmywarka standardowo wyposażona w dozownik płynu płuczącego. Parametry techniczne: programator elektromechaniczny, wymiary: 600x600x850mm wysokość prześwitu drzwi: 355 mm. Lodówka na próbki żywności - (LP) Lodówka do przechowywania próbek żywności wykonana z blachy malowanej proszkowo (kolor biały), drzwi pełne, na drzwiach instrukcja pobierania i przechowywania próbek, 3 półki w komplecie oraz flamaster do podpisywania próbek oraz gąbka do ścierania flamastrów. Opływowy kształt - brak ostrych kantów. Chłodziarka do przechowywania próbek żywności przeznaczona jest głównie do zakładów zbiorowego żywienia. Budowa chłodziarki została dostosowana do wymogów ustawy z dnia 11 maja 2001 roku o warunkach zdrowotnych żywności i żywienia, oraz przepisów wykonawczych do tej ustawy, zawartych w rozporządzeniu Ministra Zdrowia z 17 kwietnia 2007 roku określającym tryb, sposób, miejsce, czas i warunki pobierania i przechowywania próbek żywności przez zakłady żywienia zbiorowego. Drzwi chłodziarki posiadają wbudowany zamek, dzięki czemu nikt poza uprawnionym personelem i określonymi służbami sanitarnymi, nie będzie miał do niej dostępu. Wewnętrzna przestrzeń chłodziarki zawiera 9 kaset zbiorczych (po trzy na każdą dobę) opisanych nazwami posiłków. W kasetach znajdują się pojemniki jednostkowe. W 20

21 pojemnikach gromadzi się tyle potraw, z ilu składa się dany posiłek, a kaset jest tyle, ile posiłków w danym dniu. Podpisane kasety z próbkami posiłków wydawanych w danym dniu są umieszczane w komorze chłodziarki w tym samym miejscu z którego go uprzednio wyjęto (ułatwia to oznakowanie miejsc kolorami). Na kolorowym pasku umieszczonym przy kasetach należy zapisać datę pobrania próbek. Po upływie 72 godzin przechowywania próbek, jeśli nie zachodzi potrzeba poddania ich specjalistycznej diagnozie są wyrzucane. Kasety i pojemniki po umyciu w zmywarce przemysłowej nadają się do ponownego użytku. Wnętrze chłodziarki pozwala na przechowywanie próbek żywności w sposób uporządkowany. Kasetki i pojemniki są czytelnie oznaczone, a sama konstrukcja wnętrza chłodziarki zapobiega pomyleniu próbek i przedwczesnemu ich usunięciu. W komplecie do chłodziarki załączonych jest dziewięć kaset (każda oznaczona) z ośmioma pojemnikami o pojemności 220 ml w każdej z nich. Parametry techniczne: wymiary: 470x535x820 mm, moc: 0,5 kwh/24h, zasilanie: 230 V, pojemność: 110 l Stół roboczy Stoły robocze o szerokości blatu 600 mm. Wysokość stołów od podłogi do górnej powierzchni blatu wynosi 850 mm. Wykonane ze stali nierdzewnej. Blaty wykonywane z blachy szlifowanej o grubości 1 mm. Nogi wykonane z zamkniętych profili kwadratowych o wym. 40 mm. Stopki o zakresie regulacji 30 mm wykonane z tworzywa o wysokiej wytrzymałości mechanicznej. Wykaz stołów: stół roboczy 1200x600 mm z blokiem szuflad i półką (LO 135/PS3) 1 szt. stół roboczy 1200x700 mm (LO 101) 1 szt. stół roboczy 800x600 mm z szafką otwartą (LO 114) 1 szt. stół roboczy 1000x600 mm z szafką otwartą (LO 114) 1 szt. Stół do zmywarek Górna powierzchnia blatu na wysokości 900mm. Konstrukcja stołu to spawana konstrukcja szkieletowa. Blat wykonany z blachy szlifowanej o grubości 1,2 mm, wzmocniony profilami stalowymi. Otwór do zrzucania odpadków z wyjmowaną wkładką z gumy odpornej na środki spożywcze i chemiczne. Nogi wykonane z zamkniętych profili kwadratowych o wym. 40 mm. Stopki o zakresie regulacji 30 mm wykonane z tworzywa o wysokiej wytrzymałości mechanicznej. stół 1-zbiornikowy z otworem na odpadki i szafką 1800x700 mm, zlewozmywak 500x400x250mm (LO 352/P) 1 szt. 21

22 Szafa przelotowa (LO 507) Szafa wykonana ze stali nierdzewnej, spawana konstrukcja korpusowa. Nogi wykonane z zamkniętych profili kwadratowych o wym. 40 mm. Stopki o zakresie regulacji 30 mm wykonane z tworzywa o wysokiej wytrzymałości mechanicznej. Parametry techniczne: wymiary: 600x800x2000 mm, środkowa półka stała, dwie półki przestawne, drzwi otwierane. Projektant: Sprawdzający: mgr inż. arch. Jarosław Kowalczyk mgr inż. arch. Włodzimierz Alwasiak upr. bud. 07/LOOKK/2012 upr. bud. 356/61 22
