1 ZADRA Wojciech Sas Warszawa, ul. Zgrupowania Żubr 3A/9 tel./fax (0-22) UDOKUMENTOWANIE WARUNKÓW GEOLOGICZNYCH I HYDROGEOLOGICZNYCH DLA POTRZEB PROJEKTU GRAWITACYJNO-POMPOWEJ SIECI KANALIZACYJNEJ W LEGIONOWIE Zlewnia przepompowni PG (istniejąca) Zadanie 2 Zleceniodawca: PP-U DOMED Sp. z o.o. ul.tęczowa 32, Wrocław Opracowanie: dr inż. Wojciech Sas upr. geol. nr VI-0371, V-1358 Certyfikat indywidualny nr 0093 Polskiego Komitetu Geotechniki z zespołem Właściciel firmy dr inż. Wojciech Sas Warszawa, listopad 2007 KONTO: Bank Zachodni WBK S.A. 2 Oddział w Warszawie, Nr Regon NIP wojciech.sas@wp.pl

2 Udokumentowanie warunków geologicznych i hydrogeologicznych dla potrzeb projektu sieci kanalizacyjnej w Legionowie. SPIS TREŚCI strona 1. WSTĘP Podstawa opracowania Cel opracowania Lokalizacja obiektu i charakterystyka terenu badań Charakterystyka planowanego obiektu Wykaz wykorzystanych materiałów ZAKRES I METODYKA WYKONYWANYCH PRAC POŁOŻENIE GEOGRAFICZNE, MORFOLOGIA WARUNKI GEOLOGICZNE PODŁOŻA WARUNKI HYDROGEOLOGICZNE PODŁOŻA WARUNKI POSADAWIANIA SIECI KANALIZACYJNEJ ILOŚCI WÓD DO ODWODNIENIA 4 8. PODSUMOWANIE 5 Spis załączników: Załącznik 1 Rysunki Załącznik 2 uprawnienia i certyfikat wykonawcy dokumentacji Opracował: dr inż. Wojciech Sas z zespołem Zleceniodawca: PP-U DOMED Sp. z o.o. 1

3 Udokumentowanie warunków geologicznych i hydrogeologicznych dla potrzeb projektu sieci kanalizacyjnej w Legionowie. 1. WSTĘP Podstawa opracowania. Niniejsza dokumentacja opracowana została przez firmę ZADRA Wojciech Sas z Warszawy na zlecenie firmy: PP-U DOMED Sp. z o.o ulica Tęczowa 32, Wrocław w miesiącu listopadzie 2007r. Zakres, ilość i lokalizacja badań określone zostały przez Projektanta w uzgodnieniu ze Zleceniodawcą Cel opracowania. Celem dokumentacji było rozpoznanie warunków hydrogeologicznych podłoża do głębokości 3.0m p.p.t., dla potrzeb projektowania i budowy sieci kanalizacyjnej Lokalizacja obiektu i charakterystyka terenu badań. Teren badań obszar planowanej inwestycji stanowią ulice: Lisa Kuli, Hetmańska, Chrobrego, Chłopickiego, Dwernickiego, Prymasowska, Ostrobramska. Czarnieckiego - objęte niniejszym Zadaniem nr 2 zlewnia przepompowni PG (istniejącej) położone w Legionowie, województwo mazowieckie. Lokalizację terenu badań przedstawiono na rysunku nr 1 w załączniku nr Charakterystyka planowanego obiektu. Na wspomnianym obszarze planowana jest budowa sieci kanalizacyjnej sanitarnej wraz z uzbrojeniem technicznym Wykaz wykorzystanych materiałów. a) Badania własne. b) Szczegółowa Mapa Geologiczna Polski w skali 1: , Arkusz Legionowo (487). c) PN-86/B Grunty budowlane. Określenia, symbole, podział i opis gruntów. d) PN-74/B Grunty budowlane. Badania polowe. e) PN-88/B Grunty budowlane. Badania laboratoryjne. f) Założenia projektowe. g) Wizja lokalna. 2. ZAKRES I METODYKA WYKONYWANYCH PRAC. Badania terenowe, poprzedzone pracami studialnymi i wizja lokalną (lokalizacja punktów badawczych) obejmowały wykonanie otworów badawczych celem rozpoznania rodzaju gruntów podłoża oraz położenia zwierciadła wody gruntowej. Otwory badawcze wykonano zestawem mechanicznym, małośrednicowym oraz ręcznym, w rurach osłonowych. Łącznie wykonano 8 otworów zlokalizowane w poszczególnych ulicach o głębokości 3.0m pod przyszłą sieć kanałów. Szczegółową lokalizację otworów zamieszczono na rysunkach nr 4-11 w załączniku nr 1 niniejszego opracowania. Bezpośrednio po każdym wydobyciu penetrometru z otworu określano rodzaj gruntu oraz jego stan i wilgotność, a także wiek i genezę. W trakcie badań pobrano próbki piasku o naturalnym uziarnieniu do określenia ich krzywych uziarnienia. Ponadto wykonywano obserwacje poziomu wody gruntowej. Po każdej zmianie warstwy geotechnicznej wykonywano badania makroskopowe według PN-74/B POŁOŻENIE GEOGRAFICZNE, MORFOLOGIA Charakterystyka geologiczno-inżynierska i hydrogeologiczna sporządzona została w oparciu o rozpoznanie terenowe (wizja terenowa i wywiad z okolicznymi sąsiadami), przegląd literatury oraz szczegółową mapę geologiczną Polski w skali 1:50 000, arkusz Legionowo (487), wyd. Instytut Geologiczny, 1978r. Opracował: dr inż. Wojciech Sas z zespołem Zleceniodawca: PP-U DOMED Sp. z o.o. 2

4 Udokumentowanie warunków geologicznych i hydrogeologicznych dla potrzeb projektu sieci kanalizacyjnej w Legionowie. Według ogólnej rejonizacji fizyczno-geograficznej obszar badań położony jest w Kotlinie Warszawskiej stanowiącej część regionu zwanego Niziną Południowomazowiecką, w dolinie Wisły, kotlinowym obniżeniu ukształtowanym pod wpływem procesów działających w czwartorzędzie. Stratygraficznie na powierzchni zalegają piaski rzeczne z pokrywą eoliczną plejstoceńskie, tarasu Wisły, zlodowacenia Północnopolskiego (Wisły). Geomorfologicznie dolina Wisły powstała głównie w wyniku erozji i akumulacji rzecznej, a następnie również działalności eolicznej. Woda gruntowa w analizowanym obszarze występuje na głębokości około m. p.p.t. Poziom i wahania pierwszego zwierciadła wody gruntowej mogą być pod skrajnym wpływem zbiornika Dębe, mają charakter infiltracyjny są uzależnione od warunków atmosferycznych i pory roku. Zaopatrzenie w wodę z własnych ujęć (na okolicznych działkach) odbywa się z głębokości od m. p.p.t. 4. WARUNKI GEOLOGICZNE PODŁOŻA Na podstawie badań własnych należy stwierdzić generalnie, że w podłożu projektowanej inwestycji w poszczególnych ulicach zalega od powierzchni warstwa humusu lub nasypów o miąższości około m. Poniżej nasypów lub humusu, jedynie w otworze nr Z1 w ulicy Hetmańskiej nawiercono 0.5m warstwę utworów zastoiskowych glin pylastych, do głębokości warunkowanej zakresem wierceń, zalegają generalnie grunty niespoiste o pochodzeniu rzecznym lub eolicznym wykształcone w postaci piasków drobnych z przewarstwieniami piasków średnich. Lokalnie nawiercone, nieliczne i o znikomej miąższości, przewarstwienia pylaste i gliniaste mogące być efektem zastoisk po wylewach okolicznych cieków wodnych. Makroskopowo można stwierdzić, że stan gruntów piaszczystych jest średniozagęszczony. Na podstawie wykonanych dla potrzeb projektowanej inwestycji otworów badawczych można stwierdzić, że budowa geologiczna podłoża jest prosta oraz praktycznie nie wykazuje zróżnicowana. 5. WARUNKI HYDROGEOLOGICZNE PODŁOŻA ULICA HETMAŃSKA W trakcie wierceń nawiercono swobodne zwierciadło wody gruntowej na głębokości 2.7m p.p.t. rzędnej 76.40m np.,m. ULICA OSTROBRAMSKA W trakcie wierceń nawiercono swobodne zwierciadło wody gruntowej na głębokości 2.7m p.p.t. rzędnej m np.,m. ULICA CZARNIECKIEGO W trakcie wierceń nawiercono swobodne zwierciadło wody gruntowej na głębokości 3.0m p.p.t. rzędnej 76.50m np.,m. ULICA LISA KULI W trakcie wierceń nawiercono swobodne zwierciadło wody gruntowej na głębokości 3.0m p.p.t. rzędnej 76.80m np.,m. ULICA PRYMASOWSKA W trakcie wierceń do głębokości ograniczonej zakresem robót nie wykazano zwierciadła wody gruntowej. ULICA DWERNICKIEGO/CHŁOPICKIEGO W trakcie wierceń do głębokości ograniczonej zakresem robót nie wykazano zwierciadła wody gruntowej. ULICA HETMAŃSKA/CHROBREGO W trakcie wierceń do głębokości ograniczonej zakresem robót nie wykazano zwierciadła wody gruntowej. Opracował: dr inż. Wojciech Sas z zespołem Zleceniodawca: PP-U DOMED Sp. z o.o. 3

5 Udokumentowanie warunków geologicznych i hydrogeologicznych dla potrzeb projektu sieci kanalizacyjnej w Legionowie. Sytuację geologiczną oraz hydrogeologiczną przedstawiono na uproszczonych przekrojach geologicznych metrykach otworów zamieszczonych na rysunkach nr 2 i 3 zamieszczonych w załączniku nr WARUNKI POSADAWIANIA SIECI KANALIZACYJNEJ ULICA PRYMASOWSKA Obiekty sieci: kanały i studnie będą posadawianie w piaskach i nienarażone na oddziaływanie wód gruntowych. ULICA DWERNICKIEGO/CHŁOPICKIEGO Obiekty sieci: kanały i studnie będą posadawianie w piaskach i nienarażone na oddziaływanie wód gruntowych. ULICA HETMAŃSKA/CHROBREGO Obiekty sieci: kanały i studnie będą posadawianie w piaskach i nienarażone na oddziaływanie wód gruntowych. ULICA CZARNIECKIEGO Obiekty sieci: kanały i studnie będą posadawianie w piaskach i nienarażone na oddziaływanie wód gruntowych. ULICA LISA KULI Obiekty sieci: kanały i studnie będą posadawianie w piaskach i nienarażone na oddziaływanie wód gruntowych. ULICA HETMAŃSKA Obiekty sieci: kanały i studnie będą posadawianie w piaskach i lokalnie narażone na oddziaływanie wód gruntowych. Na odcinku stanowiącym około 30-40m zwierciadło wody będzie maksymalnie znajdować się będzie około 0.2 powyżej dna kanału i wypłycać, poza tym odcinkiem zwierciadło znajdować się będzie poniżej spodu kanałów. Na wspomnianym odcinku należy zastosować odwodnienie bezpośrednio z dna wykopu za pomocą za pomocą pompy zatapialnej z lokalnych żąpi (zalecane) lub igłofiltrów. ULICA OSTROBRAMSKA Obiekty sieci: kanały i studnie będą posadawianie w piaskach i lokalnie narażone na oddziaływanie wód gruntowych. Na odcinku stanowiącym około 150m zwierciadło wody będzie maksymalnie znajdować się będzie około 0.6 powyżej dna kanału i wypłycać, poza tym odcinkiem zwierciadło znajdować się będzie poniżej spodu kanałów. Na wspomnianym odcinku należy zastosować odwodnienie bezpośrednio z dna wykopu za pomocą za pomocą pompy zatapialnej z lokalnych żąpi (zalecane) lub igłofiltrów. 7. ILOŚCI WÓD DO ODWODNIENIA ULICA HETMAŃSKA Na odcinku stanowiącym około 30-40m należy zdjąć około m zwierciadła wody. Wykonanie odwodnienia można dokonać dwoma sposobami: zastosować odwodnienie bezpośrednio z dna wykopu za pomocą za pomocą pompy zatapialnej z lokalnych żąpi (zalecane) lub igłofiltrami. ULICA OSTROBRAMSKA Na odcinku stanowiącym około 150m należy zdjąć około 0.6m zwierciadła wody. Wykonanie odwodnienia można dokonać dwoma sposobami: zastosować odwodnienie bezpośrednio z dna wykopu za pomocą za pomocą pompy zatapialnej z lokalnych żąpi (zalecane) lub igłofiltrami. Do obliczenia orientacyjnej ilości wód z odwodnienia zastosowano założenie Dupuit a powszechnie stosowane przez projektantów. Zakłada ono obliczenie ilości wód do punktu Opracował: dr inż. Wojciech Sas z zespołem Zleceniodawca: PP-U DOMED Sp. z o.o. 4

6 Udokumentowanie warunków geologicznych i hydrogeologicznych dla potrzeb projektu sieci kanalizacyjnej w Legionowie. odwodnienia w wykopie (w naszym przypadku igłofiltru) przy dopływie dwustronnym. Obliczenia przeprowadzono w ilości wód na jeden metr długości wykopu. Ilość wody dla dopływu jednostronnego obliczono ze wzory q = k x (H 12 /2R 1 ), gdzie q: to ilość obliczeniowa wody [m 3 /dobę i metr wykopu], k: współczynnik filtracji przyjęty 6 m/dobę na podstawie empirycznych założeń z krzywych uziarnienia, H 1 [m] to wysokość zdejmowanego słupa wody, R 1 to zasięg leja depresji [m]. R 1 = 10,2 x S x k przy założeniu S = H 1. Obliczenia zestawiono w tabeli. Wysokość zwierciadła wody do obniżenia H 1 [m] H 1 2 [m 2 ] Współczyn nik filtracji k [m/dobę] Wysokość depresji S [m] S = H 1 Zasięg leja depresji R 1 [m] 2 R 1 [m] H 1 2 / 2R 1 Jednostkowy jednostronny dopływ na 1m wykopu q [m 3 /dobę x metr] Jednostkowy dwuostronny dopływ na 1m wykopu 2q [m 3 /dobę x metr] Do obliczeń ilości wód należy przyjąć średnie zagłębienie kanałów, długości kanałów, zagłębienie przepompowni oraz wymiary wykopu pod przepompownię (długość). Ilości wód na poszczególnych odcinkach tras wynikają z przemożenia jednostkowych obliczeń ilości wody na 1 metr wykopu na dobę przy założeniu depresji na jednej z wykazanych głębokości przez długości kanałów lub wymiarów wykopów pod przepompownie (2q x długość wykopu - trasy). Obliczenia należy traktować orientacyjnie i w projekcie odwodnienia zastosować stosowne dla przypadków konstrukcyjnych i rodzaju odwodnienia schematy obliczeniowe. 8. PODSUMOWANIE Przeprowadzone badania terenowe i laboratoryjne pozwoliły na rozpoznanie podłoża projektowanej sieci kanalizacyjnej do głębokości 3.00m. Na podstawie badań własnych należy stwierdzić generalnie, że w podłożu projektowanej inwestycji w poszczególnych ulicach zalega od powierzchni warstwa humusu lub nasypów o miąższości około m. Poniżej nasypów lub humusu, jedynie w otworze nr Z1 w ulicy Hetmańskiej nawiercono 0.5m warstwę utworów zastoiskowych glin pylastych, do głębokości warunkowanej zakresem wierceń, zalegają generalnie grunty niespoiste o pochodzeniu rzecznym lub eolicznym wykształcone w postaci piasków drobnych z przewarstwieniami piasków średnich. Lokalnie nawiercone, nieliczne i o znikomej miąższości, przewarstwienia pylaste i gliniaste mogące być efektem zastoisk po wylewach okolicznych cieków wodnych. Makroskopowo można stwierdzić, że stan gruntów piaszczystych jest średniozagęszczony. Na podstawie wykonanych dla potrzeb projektowanej inwestycji otworów badawczych można stwierdzić, że budowa geologiczna podłoża jest prosta oraz praktycznie nie wykazuje zróżnicowana. W trakcie wierceń w ulicy Prymasowskiej, Dwernickiego/Chłopickiego, Hetmańskiej/Chrobrego do głębokości ograniczonej zakresem robót nie wykazano zwierciadła wody gruntowej. Obiekty sieci: kanały i studnie będą posadawianie w piaskach i nienarażone na oddziaływanie wód gruntowych. W trakcie wierceń w ulicy Czarnieckiego ilisa Kuli nawiercono zwierciadło wody gruntowej ale jest ono poniżej robót kanalizacyjnych Obiekty sieci: kanały i studnie będą posadawianie w piaskach i nienarażone na oddziaływanie wód gruntowych. Opracował: dr inż. Wojciech Sas z zespołem Zleceniodawca: PP-U DOMED Sp. z o.o. 5

7 Udokumentowanie warunków geologicznych i hydrogeologicznych dla potrzeb projektu sieci kanalizacyjnej w Legionowie. W trakcie wierceń w ulicy Hetmańskiej nawiercono swobodne zwierciadło wody gruntowej na głębokości 2.7m p.p.t. rzędnej 76.40m np.,m. Obiekty sieci: kanały i studnie będą posadawianie w piaskach i lokalnie narażone na oddziaływanie wód gruntowych. Na odcinku stanowiącym około 30-40m zwierciadło wody będzie maksymalnie znajdować się będzie około 0.2 powyżej dna kanału i wypłycać, poza tym odcinkiem zwierciadło znajdować się będzie poniżej spodu kanałów. Na wspomnianym odcinku należy zastosować odwodnienie bezpośrednio z dna wykopu za pomocą za pomocą pompy zatapialnej z lokalnych żąpi (zalecane) lub igłofiltrów. W trakcie wierceń w ulicy Otrobramskiej nawiercono swobodne zwierciadło wody gruntowej na głębokości m p.p.t. rzędnej m np.,m. Obiekty sieci: kanały i studnie będą posadawianie w piaskach i lokalnie narażone na oddziaływanie wód gruntowych. Na odcinku stanowiącym około 150m zwierciadło wody będzie maksymalnie znajdować się będzie około 0.6 powyżej dna kanału i wypłycać, poza tym odcinkiem zwierciadło znajdować się będzie poniżej spodu kanałów. Na wspomnianym odcinku należy zastosować odwodnienie bezpośrednio z dna wykopu za pomocą za pomocą pompy zatapialnej z lokalnych żąpi (zalecane) lub igłofiltrów. Przy planowaniu sieci kanalizacyjnej należy liczyć się ze zmiennością zwierciadła wody gruntowej zasilanego głównie powierzchniowo z opadów, zależnego od pory roku i ilości opadów. Ewentualne odwodnienie w ulicach Czarnieckiego i Lisa Kuli w okresie wzmożonych opadów i sytuacji powodziowej będzie mogło być realizowane bezpośrednio w dnie wykopu, powierzchniowo za pomocą pompy zatapialnej z lokalnych żąpi. Do obliczenia orientacyjnej ilości wód z odwodnienia zastosowano założenie Dupuit a powszechnie stosowane prze projektantów. Zakłada ono obliczenie ilości wód do punktu odwodnienia w wykopie (w naszym przypadku igłofiltru) przy dopływie dwustronnym. Obliczenia przeprowadzono w ilości wód na jeden metr wykopu. Współczynnik filtracji przyjęto 6 m/dobę na podstawie empirycznych założeń z krzywych uziarnienia, Do obliczeń ilości wód należy przyjąć średnie zagłębienie kanałów, długości kanałów, zagłębienie przepompowni oraz wymiary wykopu pod przepompownię (długość). Ilości wód na poszczególnych odcinkach tras wynikają z przemożenia jednostkowych obliczeń ilości wody na 1 metr wykopu na dobę przy założeniu depresji na jednej z wykazanych głębokości przez długości kanałów lub wymiarów wykopów pod przepompownie (2q x długość wykopu - trasy). Obliczenia należy traktować orientacyjnie i w projekcie odwodnienia zastosować stosowne dla przypadków konstrukcyjnych i rodzaju odwodnienia schematy obliczeniowe. dr inż. Wojciech Sas Opracował: dr inż. Wojciech Sas z zespołem Zleceniodawca: PP-U DOMED Sp. z o.o. 6

8 Udokumentowanie warunków geologicznych i hydrogeologicznych dla potrzeb projektu sieci kanalizacyjnej w Legionowie. ZAŁĄCZNIK 1 RYSUNKI Opracował: dr inż. Wojciech Sas z zespołem Zleceniodawca: PP-U DOMED Sp. z o.o.

9 Objasnienia do przekrojów i metryk otworów:: 3.00 m p.p.t 3.30 OW 1 - numer otworu wiertniczego rzedna otworu w metrach nad poziom morza m. n.p.m. SL 1 - numer sondowania dynamicznego Ia - numer warstwy (podwarstwy) geotechnicznej NE - orientacja geograficzna przekroju ID - stopien zageszczenia IL - stopien plastycznosci glebokosc w metrach ponizej poziomu "zera" otworu 3.10 m p.p.t. - rzedna w metrach nad zalozozony reper Pd - piasek drobnoziarnisty Ps - piasek srednioziarnisty Pr - piasek gruboziarnisty Pg - piasek gliniasty Pog - pospólka gliniasta G - glina Gp - glina piaszczysta - pyl K - kamienie H - humus (warstwa gleby: grunt + organika) - zierciadlo wody swobodne (nawiercone i ustalone) - zwierciadlo wody napiete (nawiercone i ustalone ) - granice wydzielenia podwarstw geotechnicznych "ZADRA" Wojciech Sas tel./fax (0-22)

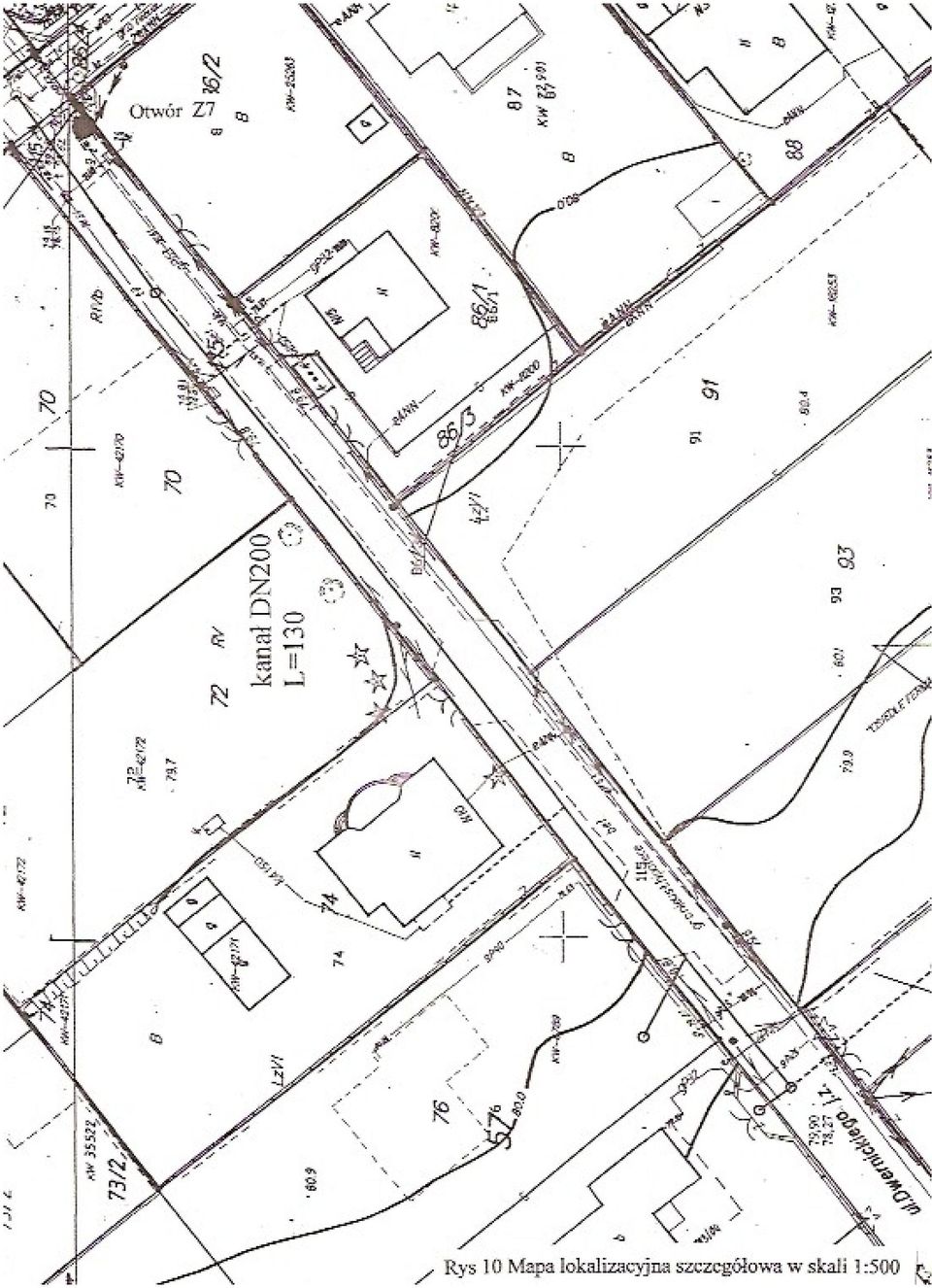

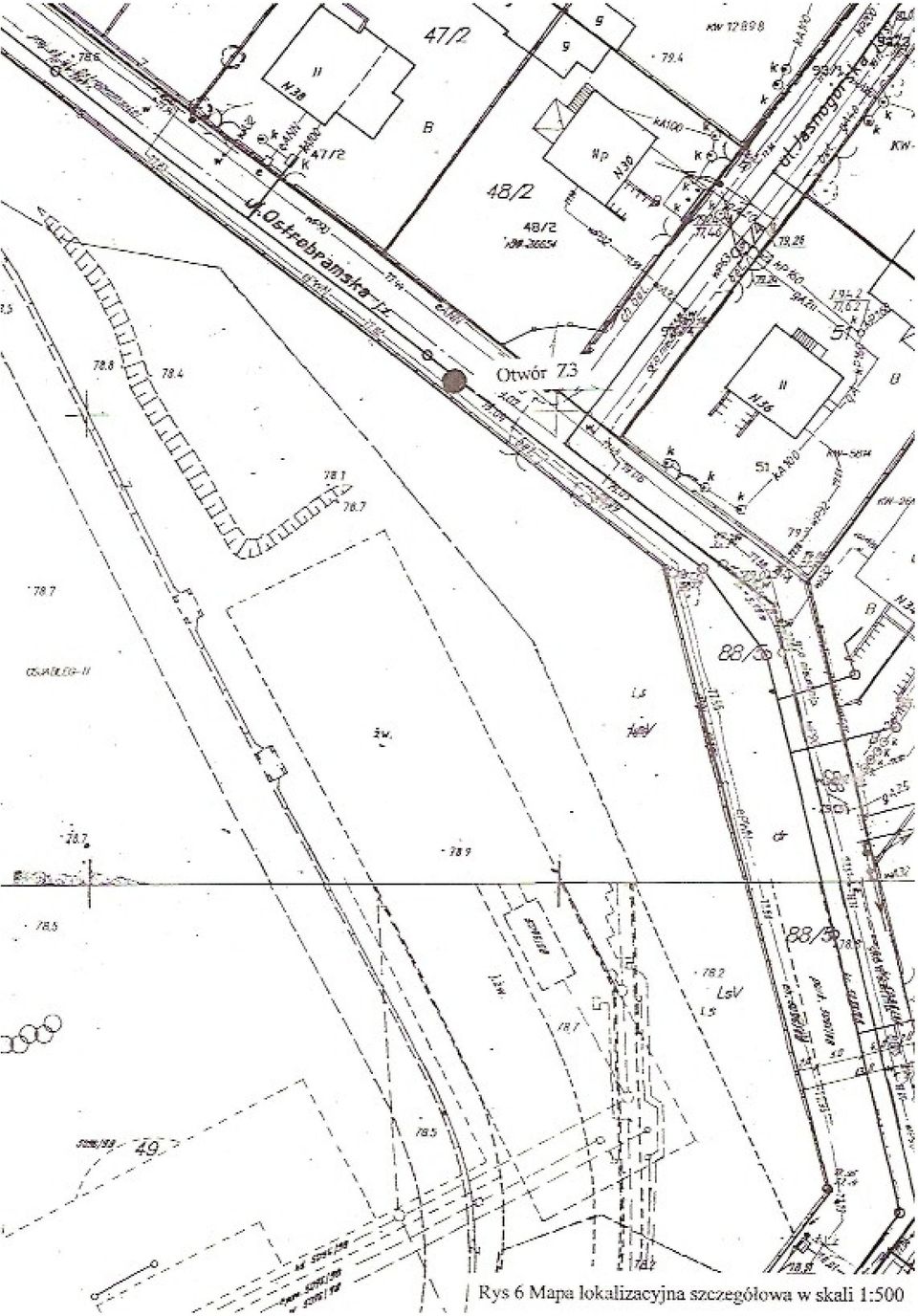

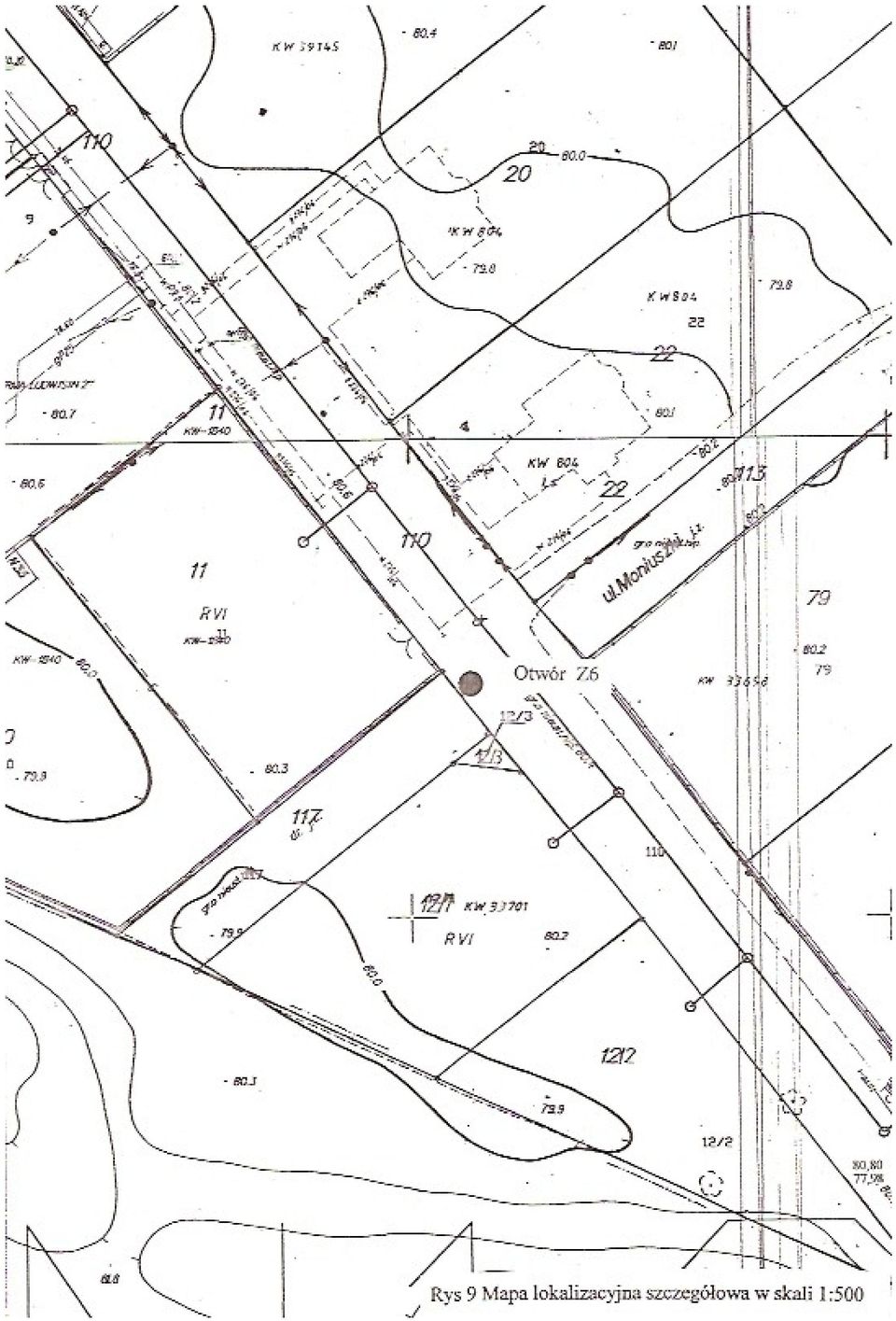

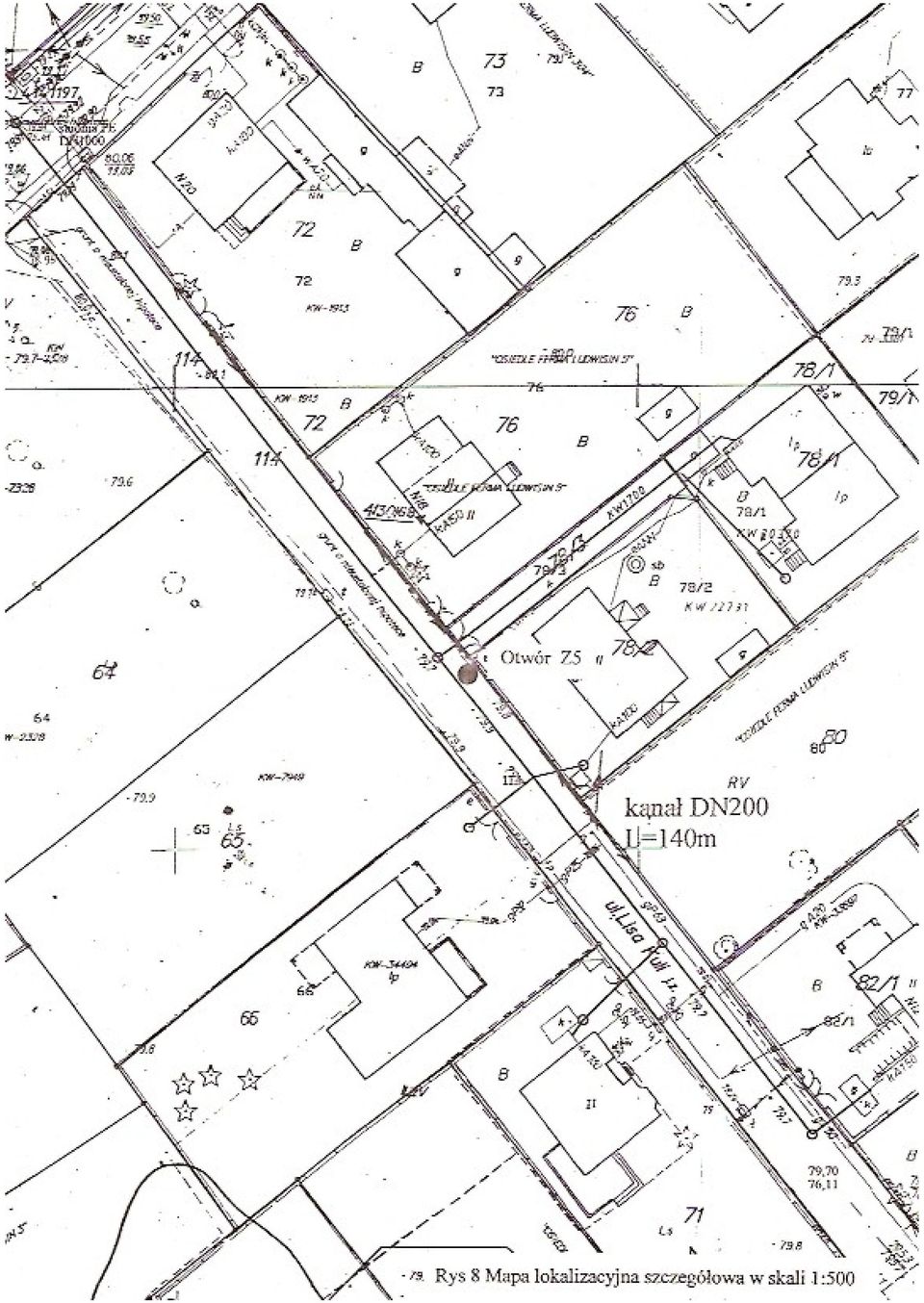

10 I-I Z3 Z4 I-I Z2 Z5 Z1 Objaśnienia: Z5 numer otworu I-I numer przekroju II-II Z6 Z7 Z8 II-II Rys. 1 Mapa lokalizacyjna wykonanych otworów Zlewni nr 2 pompowni PG

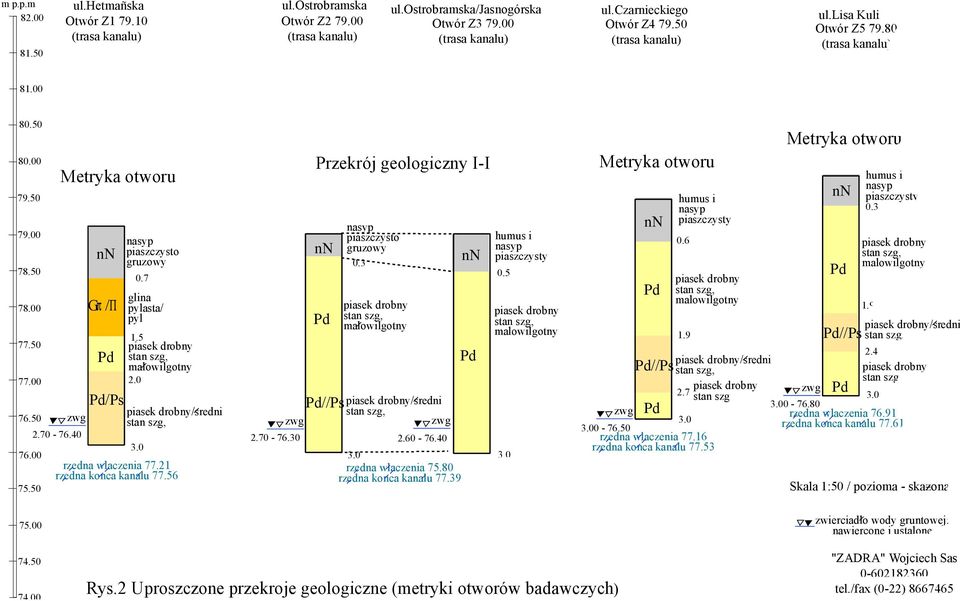

11 m p.p.m ul.hetmañska Otwór Z (trasa kanalu) ul.ostrobramska Otwór Z (trasa kanalu) ul.ostrobramska/jasnogórska Otwór Z (trasa kanalu) ul.czarnieckiego Otwór Z (trasa kanalu) ul.lisa Kuli Otwór Z (trasa kanalu) Metryka otworu zwg nn Gπ /Π Pd Pd/Ps nasyp piaszczysto gruzowy 0.7 glina pylasta/ pyl 1.5 piasek drobny stan szg, malowilgotny 2.0 piasek drobny/sredni stan szg, 3.0 rzedna wlaczenia rzedna konca kanalu zwg Przekrój geologiczny I-I nn Pd Pd//Ps nasyp piaszczysto gruzowy 0.3 piasek drobny stan szg, malowilgotny piasek drobny/sredni stan szg, zwg rzedna wlaczenia rzedna konca kanalu nn Pd humus i nasyp piaszczysty 0.5 piasek drobny stan szg, malowilgotny 3.0 Metryka otworu nn Pd humus i nasyp piaszczysty 0.6 piasek drobny stan szg, malowilgotny 1.9 piasek drobny/sredni Pd//Ps stan szg, piasek drobny 2.7 stan szg Pd zwg rzedna wlaczenia rzedna konca kanalu Metryka otworu zwg nn Pd Pd//Ps Pd humus i nasyp piaszczysty 0.3 piasek drobny stan szg, malowilgotny piasek drobny stan szg rzedna wlaczenia rzedna konca kanalu piasek drobny/sredni stan szg, 3.0 Skala 1:50 / pozioma - skazona zwierciadlo wody gruntowej: nawiercone i ustalone Rys.2 Uproszczone przekroje geologiczne (metryki otworów badawczych) "ZADRA" Wojciech Sas tel./fax (0-22)

12 m p.p.m ul.prymasowska Otwór Z (trasa kanalu) ul.dwernickiego/chlopickiego Otwór Z (trasa kanalu) ul.hetmañska/chrobrego Otwór Z (trasa kanalu) Przekrój geologiczny II-II //Pg //Pg nn Pd nasyp piaszczysto gruzowy 0.3 piasek drobny stan szg, malowilgotny nn Pg humus i nasyp piaszczysty 0.5 Piasek gliniasty 1.0 nn Pd humus i nasyp piaszczysty 0.6 piasek drobny stan szg, malowilgotny wody gruntowej nie nawiercono trasa kanalu powyzej zwierciadla wody rzedna wlaczenia rzedna konca kanalu Pd piasek drobny stan szg, malowilgotny 3.0 wody gruntowej nie nawiercono trasa kanalu powyzej zwierciadla wody rzedna wlaczenia rzedna konca kanalu wody gruntowej nie nawiercono trasa kanalu powyzej zwierciadla wody rzedna wlaczenia rzedna konca kanalu Skala 1:50 / pozioma - skazona zwierciadlo wody gruntowej: nawiercone i ustalone Rys.3 Uproszczone przekroje geologiczne (metryki otworów badawczych) "ZADRA" Wojciech Sas tel./fax (0-22)
