2 Zadanie egzaminacyjne W arkuszu egzaminacyjnym znajduj si przekroje dwóch studni o swobodnym zwierciadle wody z podanymi wzorami do obliczania zasi gu leja depresji. Na podstawie podanej charakterystyki uj cia wody, wybierz w a ciwy rodzaj studni, na przekroju wybranej studni oznacz rz dne statycznego zwierciad a wody, obni onego zwierciad a wody, sp gu warstwy wodono nej oraz depresj leja s i wspó czynnik filtracji k f. Oblicz zasi g leja depresji studni. Na podstawie podanej charakterystyki uj cia wody, warto ci wspó czynników filtracji dla okre lonych gruntów oraz zalecanych konstrukcji filtrów, opracuj w tabeli 3 dokumentacj prac zwi zanych z wykonaniem uj cia wody, okre l rodzaj gruntu warstwy wodono nej, rodzaj filtra oraz niezb dne prace i sprz t. Charakterystyka uj cia wody: Uj cie wody zlokalizowane w warstwie wodono nej o swobodnym zwierciadle wody i wspó czynniku filtracji k f = 29 m/d lub k f = 0,00034 m/s. Rz dna terenu wynosi 293 m n.p.m.; rz dna zwierciad a statycznego wynosi 273 m n.p.m.; rz dna obni onego zwierciad a wody wynosi 268 m n.p.m.; wysoko ci nienia piezometrycznego nad sp giem warstwy wodono nej H=84 m. Wykaz sprz tu: 1. Koparka ko owa z osprz tem chwytakowym 0,25 m 3 2. Koparka g sienicowa z osprz tem podsi biernym 0,6 m 3 3. Koparka g sienicowa z osprz tem przedsi biernym 0,6 m 3 4. M otek wg bny ubijak pneumatyczny 5. Samochód samowy adowczy 5 10 t 6. Spr arka 7. Spycharka g sienicowa 74 kw 8. Ubijak spalinowy 200 kg 9. Wiertnica 10. Zrywarka 11. uraw Strona 2 z 6

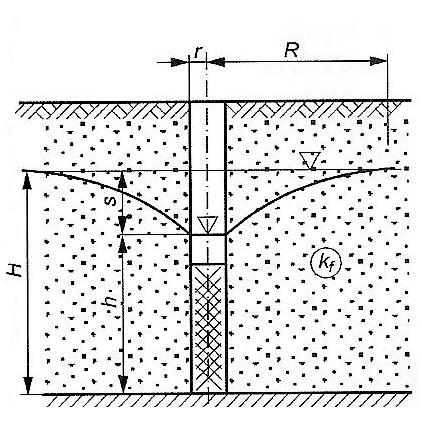

3 Rysunek 1. Studnia zupe na w zbiorniku wody o zwierciadle swobodnym (przekrój poprzeczny) R = 575 s k f H Q wydatek studni [m 3 /s] k f wspó czynnik filtracji [m/s] s depresja [m] H wysoko po o enia statycznego zwierciad a wody w studni nad sp giem warstwy wodono nej [m] R zasi g leja depresji [m] r promie studni [m] h wysoko wzniesienia obni onego zwierciad a wody nad sp giem warstwy wodono nej [m] Strona 3 z 6

4 Rysunek 2. Studnia niezupełna w zbiorniku wody o zwierciadle swobodnym (przekrój poprzeczny) R = 575 s k f H Q wydatek studni [m 3 /s] k f wspó czynnik filtracji [m/s] s depresja [m] H wysoko po o enia statycznego zwierciad a wody w studni nad sp giem warstwy wodono nej [m] R zasi g leja depresji [m] r promie studni [m] h wysoko wzniesienia obni onego zwierciad a wody nad sp giem warstwy wodono nej [m] Strona 4 z 6

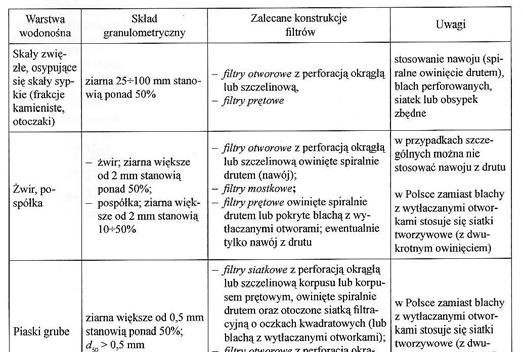

5 Tabela 1. Warto ci wspó czynnika filtracji dla okre lonych gruntów Rodzaj gruntu Wspó czynnik filtracji k [m/d] wir czysty wir z piaskiem piasek wirowaty piasek gruboziarnisty piasek rednioziarnisty piasek drobnoziarnisty 10 2 piasek drobny z glin i py em 2 1 Tabela 2. Zalecane konstrukcje filtrów Strona 5 z 6

6 Czas przeznaczony na wykonanie zadania wynosi 120 minut Ocenie podlega b d 3 rezultaty: przekrój poprzeczny studni, obliczenie zasi gu leja depresji, opis technologiczny prac zwi zanych z budow uj cia wody. Tabela 3.Opis technologiczny prac zwi zanych z budow uj cia wody Rodzaj gruntu Rodzaj filtra Sprz t do wykonania wykopu Sprz t do monta u studni Prace zwi zane z budow uj cia wody Strona 6 z 6
