1 Transport bez problemów deniway Przenośnik łańcuchowo-płytkowy Części i komponenty przenośnika łańcuchowo-płytkowego (druga wersja rozszerzona) 1

2 2

3 Spis treści Zestaw montażowy deniway 4 Najważniejsze dane 5 Elementy 7 Kanały 8 Łańcuch płytkowy 18 Układy powrotne/napędowe 19 Wsporniki 24 Wsporniki boczne 25 kcesoria 26 Załącznik 28 Wyposażenie dodatkowe 28 Informacje dotyczące projektowania systemów przenośnikowych 29 Przykładowe przenośniki 30 3

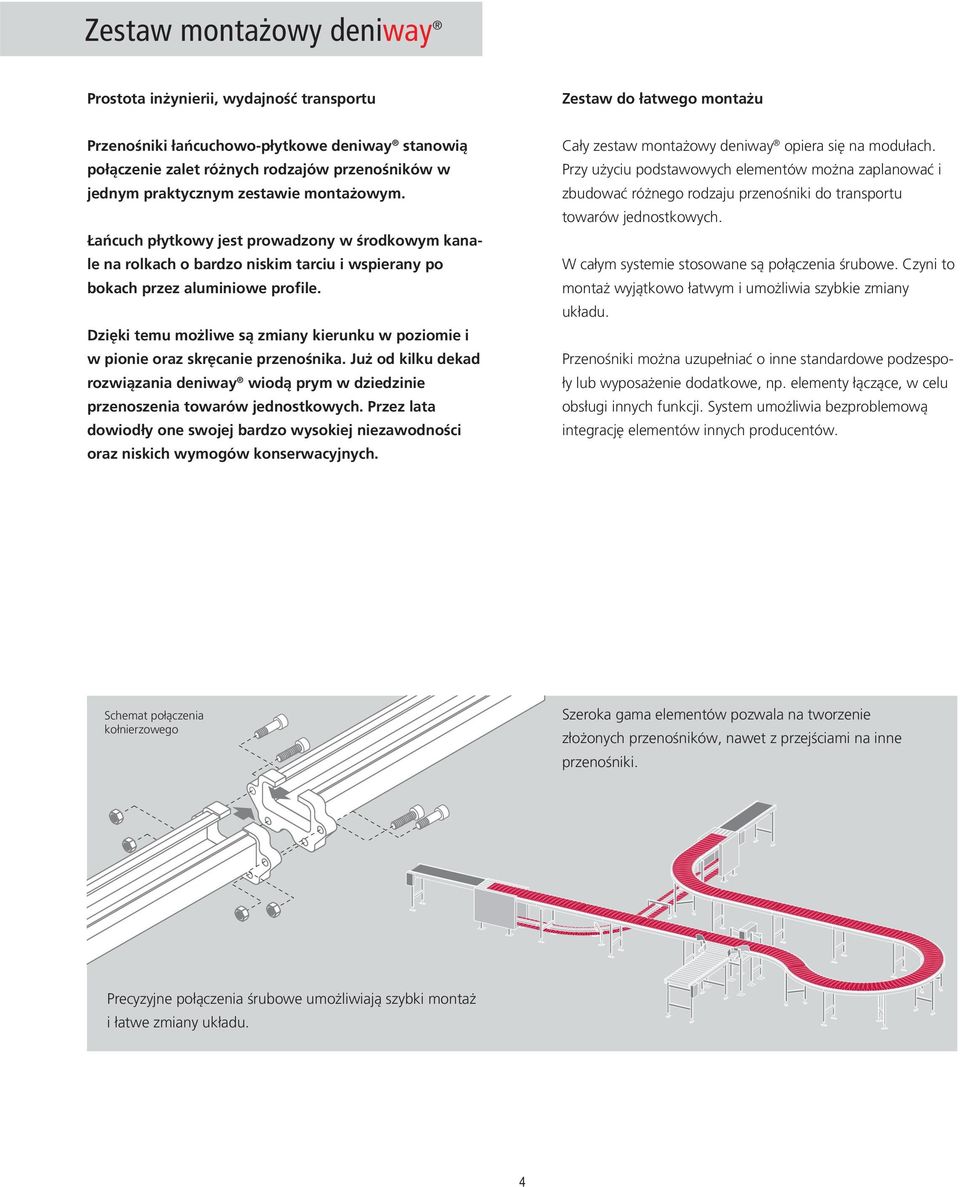

4 Zestaw montażowy deniway Prostota inżynierii, wydajność transportu Zestaw do łatwego montażu Przenośniki łańcuchowo-płytkowe deniway stanowią połączenie zalet różnych rodzajów przenośników w jednym praktycznym zestawie montażowym. Łańcuch płytkowy jest prowadzony w środkowym kanale na rolkach o bardzo niskim tarciu i wspierany po bokach przez aluminiowe profile. Dzięki temu możliwe są zmiany kierunku w poziomie i w pionie oraz skręcanie przenośnika. Już od kilku dekad rozwiązania deniway wiodą prym w dziedzinie przenoszenia towarów jednostkowych. Przez lata dowiodły one swojej bardzo wysokiej niezawodności oraz niskich wymogów konserwacyjnych. Cały zestaw montażowy deniway opiera się na modułach. Przy użyciu podstawowych elementów można zaplanować i zbudować różnego rodzaju przenośniki do transportu towarów jednostkowych. W całym systemie stosowane są połączenia śrubowe. Czyni to montaż wyjątkowo łatwym i umożliwia szybkie zmiany układu. Przenośniki można uzupełniać o inne standardowe podzespoły lub wyposażenie dodatkowe, np. elementy łączące, w celu obsługi innych funkcji. System umożliwia bezproblemową integrację elementów innych producentów. Schemat połączenia kołnierzowego Szeroka gama elementów pozwala na tworzenie złożonych przenośników, nawet z przejściami na inne przenośniki. Precyzyjne połączenia śrubowe umożliwiają szybki montaż i łatwe zmiany układu. 4

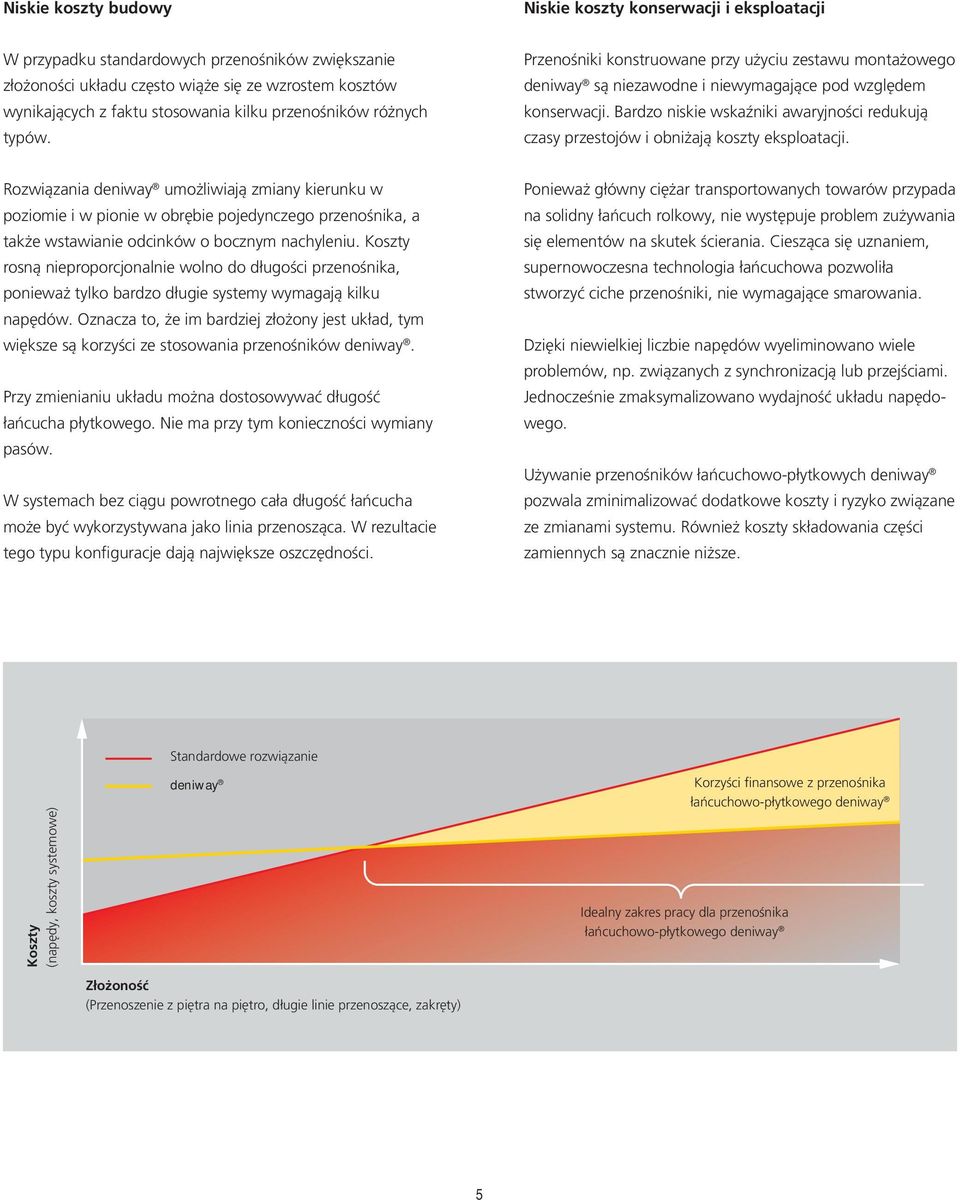

5 Niskie koszty budowy Niskie koszty konserwacji i eksploatacji W przypadku standardowych przenośników zwiększanie złożoności układu często wiąże się ze wzrostem kosztów wynikających z faktu stosowania kilku przenośników różnych typów. Przenośniki konstruowane przy użyciu zestawu montażowego deniway są niezawodne i niewymagające pod względem konserwacji. Bardzo niskie wskaźniki awaryjności redukują czasy przestojów i obniżają koszty eksploatacji. Rozwiązania deniway umożliwiają zmiany kierunku w poziomie i w pionie w obrębie pojedynczego przenośnika, a także wstawianie odcinków o bocznym nachyleniu. Koszty rosną nieproporcjonalnie wolno do długości przenośnika, ponieważ tylko bardzo długie systemy wymagają kilku napędów. Oznacza to, że im bardziej złożony jest układ, tym większe są korzyści ze stosowania przenośników deniway. Przy zmienianiu układu można dostosowywać długość łańcucha płytkowego. Nie ma przy tym konieczności wymiany pasów. W systemach bez ciągu powrotnego cała długość łańcucha może być wykorzystywana jako linia przenosząca. W rezultacie tego typu konfiguracje dają największe oszczędności. Ponieważ główny ciężar transportowanych towarów przypada na solidny łańcuch rolkowy, nie występuje problem zużywania się elementów na skutek ścierania. Ciesząca się uznaniem, supernowoczesna technologia łańcuchowa pozwoliła stworzyć ciche przenośniki, nie wymagające smarowania. Dzięki niewielkiej liczbie napędów wyeliminowano wiele problemów, np. związanych z synchronizacją lub przejściami. Jednocześnie zmaksymalizowano wydajność układu napędowego. Używanie przenośników łańcuchowo-płytkowych deniway pozwala zminimalizować dodatkowe koszty i ryzyko związane ze zmianami systemu. Również koszty składowania części zamiennych są znacznie niższe. Standardowe rozwiązanie Koszty (napędy, koszty systemowe) deniway Idealny zakres pracy dla przenośnika łańcuchowo-płytkowego deniway Korzyści finansowe z przenośnika łańcuchowo-płytkowego deniway Złożoność (Przenoszenie z piętra na piętro, długie linie przenoszące, zakręty) 5

6 Najważniejsze dane Towary Towary jednostkowe, takie jak kartony, ofoliowane paczki, tace, plastikowe pojemniki, torby, pojemniki z elementami roboczymi itp. Maks. szerokość [mm] 400 Maks. długość [mm] 600 Maks. masa [kg/m] 50 Wymiary podane w katalogu dotyczą środka kanału (tolerancje wymiarowe zgodne z normą ISO 2768-M). W zależności od transportowanych towarów wymagane mogą być uchwyty. Wykończenie powierzchni Obsługa towarów o innych rozmiarach jest możliwa po zmianie konfiguracji przenośnika. Kanał Wsporniki zagruntowany zagruntowany Podstawowe zastosowania Zakres temperatur Przenośniki o skomplikowanych układach Przenoszenie pomiędzy piętrami Systemy kompletacji zamówień Systemy sortowania Podzespoły mechaniczne [ C] od 30 do +70 Prosimy o zasięgnięcie informacji w sprawie podzespołów elektrycznych, elektronicznych i pneumatycznych. Dane techniczne Dodatkowe informacje Maks. prędkość przenoszenia [m/s] 1,5 Maks. obciążenie [kg/m] 50 Masa linii przenoszącej [kg/m] 19,0 (wraz ze wspornikiem bocznym) Masa linii powrotnej [kg/m] 12,2 (bez wspornika bocznego) Masa łańcucha płytkowego [kg/m] 6,5 Rozstaw ogniw łańcucha płytkowego [mm] 100 Szerokość łańcucha płytkowego [mm] 400 Koło zębate (standardowe) Z 17 Średnica podziałowa powrotu 180 [mm] 544 Promień skrętu bocznego [mm] 1000/1500/2250 Spadek/wzniesienie (standardowe) [ ] 6 Promień wygięcia ujemnego [mm] 1000 (np. z układu poziomego do przechyłu) Promień wygięcia dodatniego [mm] 1145 (np. z układu przechylonego do poziomego) Skręcenie płaszczyzny [ /2400 m] 90 Montaż Kanały systemu deniway są łączone za pomocą precyzyjnych śrub. Zapewnia to szybki i łatwy montaż oraz doskonałą stabilność. Elementy Kilka kolejnych stron zawiera szczegółowe informacje na temat standardowych elementów systemu. Oprócz modułów standardowych możliwe są również rozwiązania indywidualne. Kolorystyka Standardowy łańcuch płytkowy ma kolor czerwony. W przypadku większych zamówień istnieje możliwość wyboru koloru. Zmiany Ze względu na rozwój techniczny dane techniczne i projekt mogą ulegać zmianom. 6

7 Elementy 7

8 Kanały Przegląd typów kanałów Oprócz możliwości wyboru różnych długości, promieni i kątów dostępne są również następujące typy kanałów Opis Nazwa Stosowanie Pojedynczy kanał prosty EKPRO EKPRO P EKPRO PS Pojedynczy kanał skręcony EK verd EK verd P EK verd PS bez płytek montażowych, tylko do montażu zaciskowego z płytkami montażowymi do mocowania śrubowego wsporników i prętów z płytkami montażowymi do mocowania śrubowego; pręty i wsporniki w zestawie bez płytek montażowych, tylko do montażu zaciskowego z płytkami montażowymi do mocowania śrubowego wsporników i prętów z płytkami montażowymi do mocowania śrubowego; pręty i wsporniki w zestawie Pojedynczy łuk boczny ESB ESB P ESB PS bez płytek montażowych, tylko do montażu zaciskowego z płytkami montażowymi do mocowania śrubowego wsporników i prętów z płytkami montażowymi do mocowania śrubowego; pręty i wsporniki w zestawie Pojedynczy łuk boczny spirali EWSB EWSB PS bez płytek montażowych, tylko do montażu zaciskowego z płytkami montażowymi; pręty i wsporniki boczne w zestawie Pojedynczy łuk ujemny ENB ENB P ENB PS bez płytek montażowych, tylko do montażu zaciskowego z płytkami montażowymi do mocowania śrubowego wsporników i prętów z płytkami montażowymi do mocowania śrubowego; pręty i wsporniki w zestawie Pojedynczy łuk ujemny spirali EWNB EWNB S bez płytek montażowych bez płytek montażowych; wsporniki boczne w zestawie Pojedynczy łuk dodatni EPB EPB P EPB PS bez płytek montażowych, tylko do montażu zaciskowego z płytkami montażowymi do mocowania śrubowego wsporników i prętów z płytkami montażowymi do mocowania śrubowego; pręty i wsporniki w zestawie Pojedynczy łuk dodatni spirali EWPB EWPB S bez płytek montażowych bez płytek montażowych; wsporniki boczne w zestawie 8

9 10 42, ,75 4 x ø10h7 Pojedynczy kanał prosty Wersja podstawowa bez płytek montażowych. Tylko do montażu zaciskowego oraz do użytku bez prowadnic bocznych i po stronie powrotnej. Długość od 100 mm do 3000 mm w przyrostach co 50 mm. Ilość Nazwa Długość X sztuk EKPRO Y mm Wersja z płytkami montażowymi, umożliwiającymi pewne przykręcenie wsporników oraz przymocowanie poprzecznych prętów wsporników. Długość od 100 mm do 3000 mm w przyrostach co 50 mm. Ilość Nazwa Długość X sztuk EKPRO P Y mm Wersja z płytkami montażowymi, umożliwiającymi pewne przykręcenie wsporników. W zestawie poprzeczne pręty i boczne wsporniki. Długość od 100 mm do 3000 mm w przyrostach co 50 mm. Ilość Nazwa Długość X sztuk EKPRO PS Y mm 19 L=Y Płytki montażowe tylko w wersjach EKPRO P i EKPRO PS Pręty i wsporniki boczne tylko w wersji EKPRO PS Skala 1:10 / 1:5 9

10 ,75 42,5 4 x ø10h7 Pojedynczy kanał skręcony Wersja podstawowa bez płytek montażowych. Tylko do montażu zaciskowego oraz do użytku bez prowadnic bocznych i po stronie powrotnej. Długość 2400 mm, skręt w lewo lub w prawo od 90 Ilość Nazwa Długość Skręt X sztuk EK verd 2400 mm od 90 /prawo Wersja z płytkami montażowymi, umożliwiającymi pewne przykręcenie wsporników oraz przymocowanie poprzecznych prętów wsporników. Pozycje płytek montażowych wymagają zmodyfikowanych wsporników. Długość 2400 mm, skręt w lewo lub w prawo od 90 Ilość Nazwa Długość Skręt X sztuk EK verd P 2400 mm od 90 /prawo Wersja z płytkami montażowymi, umożliwiającymi pewne przykręcenie wsporników. W zestawie poprzeczne pręty i boczne wsporniki. Pozycje płytek montażowych wymagają zmodyfikowanych wsporników. Wsporniki boczne mogą być podzielone na segmenty. Długość 2400 mm, skręt w lewo lub w prawo od 90. Ilość Nazwa Długość Skręt X sztuk EK verd PS 2400 mm od 90 /prawo Pręty i wsporniki boczne tylko w wersji EK verd PS Płytki montażowe tylko w wersjach EK verd P i EK verd PS Skala 1:10 / 1:5 10

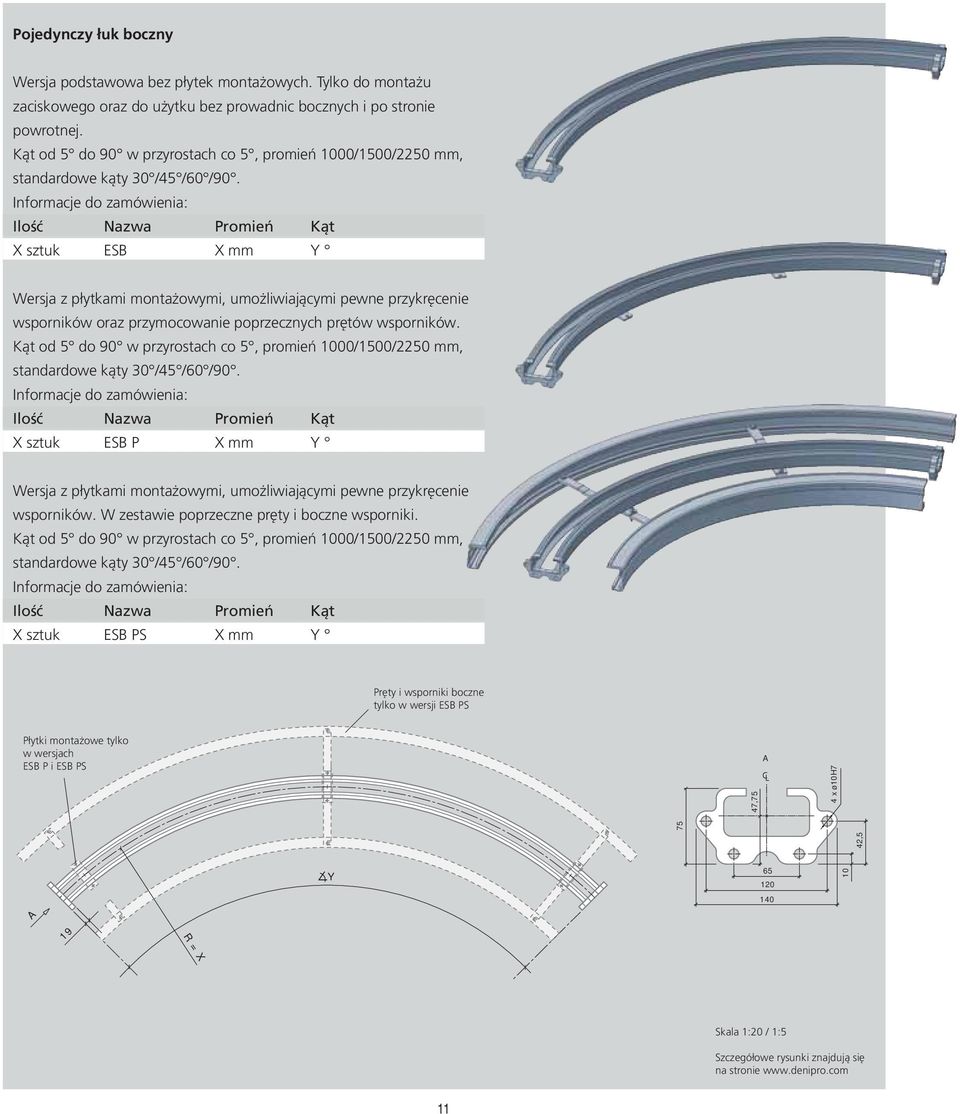

11 , ,75 4 x ø10h7 Pojedynczy łuk boczny Wersja podstawowa bez płytek montażowych. Tylko do montażu zaciskowego oraz do użytku bez prowadnic bocznych i po stronie powrotnej. Kąt od 5 do 90 w przyrostach co 5, promień 1000/1500/2250 mm, standardowe kąty 30 /45 /60 /90. Ilość Nazwa Promień Kąt X sztuk ESB X mm Y Wersja z płytkami montażowymi, umożliwiającymi pewne przykręcenie wsporników oraz przymocowanie poprzecznych prętów wsporników. Kąt od 5 do 90 w przyrostach co 5, promień 1000/1500/2250 mm, standardowe kąty 30 /45 /60 /90. Ilość Nazwa Promień Kąt X sztuk ESB P X mm Y Wersja z płytkami montażowymi, umożliwiającymi pewne przykręcenie wsporników. W zestawie poprzeczne pręty i boczne wsporniki. Kąt od 5 do 90 w przyrostach co 5, promień 1000/1500/2250 mm, standardowe kąty 30 /45 /60 /90. Ilość Nazwa Promień Kąt X sztuk ESB PS X mm Y Pręty i wsporniki boczne tylko w wersji ESB PS Płytki montażowe tylko w wersjach ESB P i ESB PS Y R = X Skala 1:20 / 1:5 11

12 , ,75 4 x ø10h7 Pojedynczy łuk boczny spirali Wersja podstawowa bez płytek montażowych. Tylko do montażu zaciskowego oraz do użytku bez prowadnic bocznych i po stronie powrotnej. Łuk tworzy kąt 90,5. Po zamontowaniu go z nachyleniem 6 (standardowo) rzut kąta ograniczanego przez łuk na płaszczyznę podłoża daje wartość 90. Dla takiego samego kąta nominalnego inne nachylenia wymagają innych kątów. W spirali przenośnik wychyla się nieznacznie na zewnątrz. Do przenośnika musi być przymocowany wspornik boczny. Łuki EWSB posiadają oznaczenie na kołnierzu w celu odróżnienia ich od prostych łuków bocznych (ESB). Promień 1000/1500 mm. Ilość Nazwa Promień Kąt nominalny Nachylenie X sztuk EWSB X [mm] 90 6 Wersja z płytkami montażowymi do przymocowania poprzecznych prętów wsporników bocznych. W zestawie poprzeczne pręty i boczne wsporniki. Łuk tworzy kąt 90,5. Po zamontowaniu go z nachyleniem 6 (standardowo) rzut kąta ograniczanego przez łuk na płaszczyznę podłoża daje wartość 90. Dla takiego samego kąta nominalnego inne nachylenia wymagają innych kątów. W spirali przenośnik wychyla się nieznacznie na zewnątrz. Łuki EWSB posiadają oznaczenie na kołnierzu w celu odróżnienia ich od prostych łuków bocznych (ESB). Promień 1000/1500 mm. Ilość Nazwa Promień Kąt nominalny Nachylenie X sztuk EWSB PS X [mm] 90 6 Pręty i wsporniki boczne tylko w wersji EWSB PS Płytki montażowe tylko w wersjach EWSB P i EWSB PS Skala 1:20 / 1:5 R = X 12

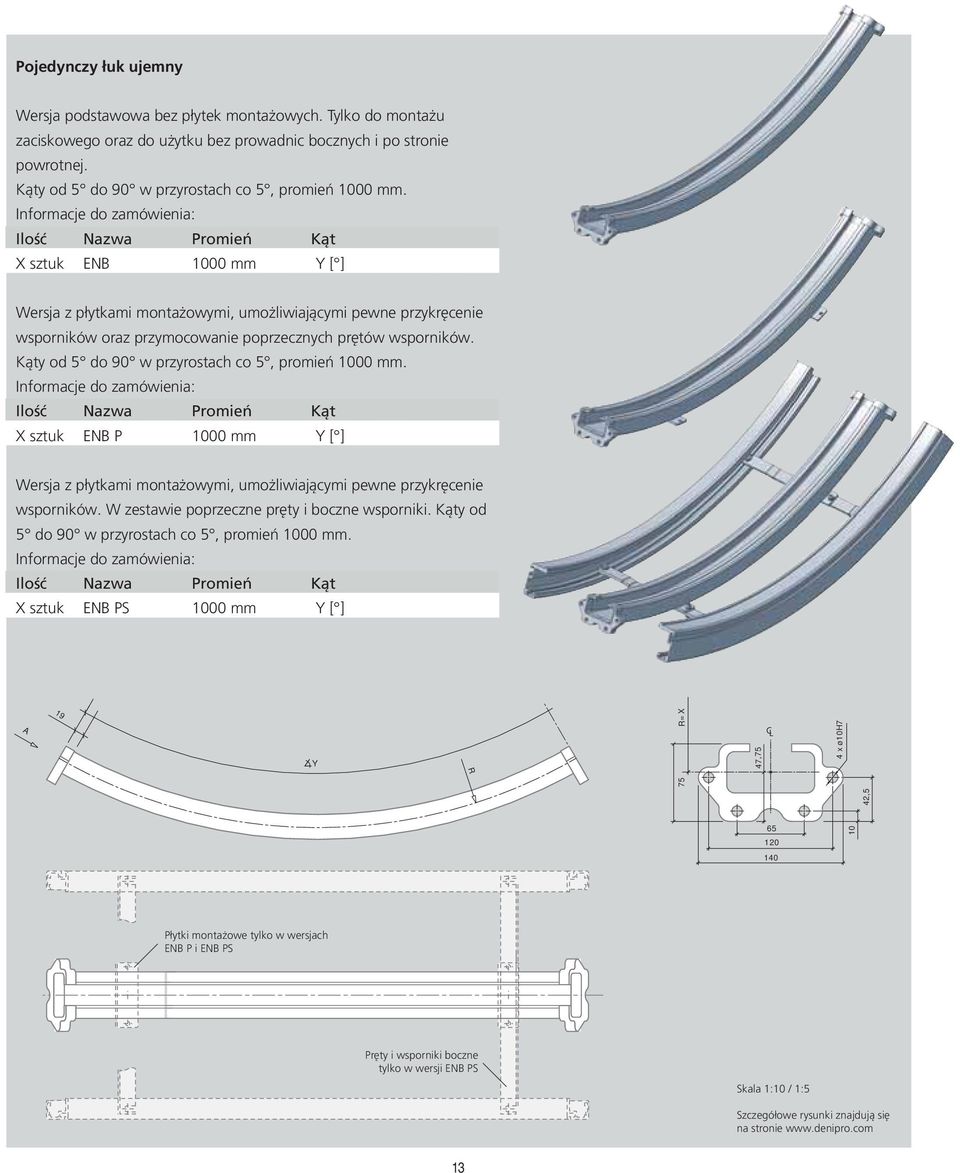

13 10 42, ,75 4 x ø10h7 R = X Pojedynczy łuk ujemny Wersja podstawowa bez płytek montażowych. Tylko do montażu zaciskowego oraz do użytku bez prowadnic bocznych i po stronie powrotnej. Kąty od 5 do 90 w przyrostach co 5, promień 1000 mm. Ilość Nazwa Promień Kąt X sztuk ENB 1000 mm Y [ ] Wersja z płytkami montażowymi, umożliwiającymi pewne przykręcenie wsporników oraz przymocowanie poprzecznych prętów wsporników. Kąty od 5 do 90 w przyrostach co 5, promień 1000 mm. Ilość Nazwa Promień Kąt X sztuk ENB P 1000 mm Y [ ] Wersja z płytkami montażowymi, umożliwiającymi pewne przykręcenie wsporników. W zestawie poprzeczne pręty i boczne wsporniki. Kąty od 5 do 90 w przyrostach co 5, promień 1000 mm. Ilość Nazwa Promień Kąt X sztuk ENB PS 1000 mm Y [ ] 19 Y R Płytki montażowe tylko w wersjach ENB P i ENB PS Pręty i wsporniki boczne tylko w wersji ENB PS Skala 1:10 / 1:5 13

14 R 10 42, ,75 4 x ø10h7 Pojedynczy łuk ujemny spirali Wersja podstawowa bez płytek montażowych. Do łączenia przenośników poziomych ze standardowymi spiralami (nachylenie 6 ). (Inne nachylenia wymagają łuku kanału o innym kącie). Kąt 6, promień 1000 mm. Ilość Nazwa Promień Kąt X sztuk EWNB 1000 mm 6 Wersja ze wspornikami bocznymi. Do łączenia przenośników poziomych ze standardowymi spiralami (nachylenie 6 ). (Inne nachylenia wymagają łuku kanału o innym kącie). Segment kanału jest dostarczany bez poprzecznego pręta. Odpowiednie wsporniki boczne są mocowane do wsporników bocznych sąsiadujących segmentów przenośnika. Kąt 6, promień 1000 mm. Ilość Nazwa Promień Kąt X sztuk EWNB PS 1000 mm Wsporniki boczne tylko w wersji EWNB S Skala 1:5 14

15 R 10 42, ,75 4 x ø10h7 R = X Pojedynczy łuk dodatni Wersja podstawowa bez płytek montażowych. Tylko do montażu zaciskowego oraz do użytku bez prowadnic bocznych i po stronie powrotnej. Kąty od 5 do 90 w przyrostach co 5, promień 1145 mm. Ilość Nazwa Promień Kąt X sztuk EPB 1145 mm Y [ ] Wersja z płytkami montażowymi, umożliwiającymi pewne przykręcenie wsporników oraz przymocowanie poprzecznych prętów wsporników. Kąty od 5 do 90 w przyrostach co 5, promień 1145 mm. Ilość Nazwa Promień Kąt X sztuk EPB P 1145 mm Y [ ] Wersja z płytkami montażowymi, umożliwiającymi pewne przykręcenie wsporników. W zestawie poprzeczne pręty i boczne wsporniki. Kąty od 5 do 90 w przyrostach co 5, promień 1145 mm. Ilość Nazwa Promień Kąt X sztuk EPB PS 1145 mm Y [ ] Y Płytki montażowe tylko w wersjach EPB P i EPB PS Pręty i wsporniki boczne tylko w wersji EPB PS Skala 1:10 / 1:5 15

16 R 10 42, ,75 4 x ø10 Pojedynczy łuk dodatni spirali Wersja podstawowa bez płytek montażowych. Do łączenia przenośników poziomych ze standardowymi spiralami (nachylenie 6 ). (Inne nachylenia wymagają łuku kanału o innym kącie). Kąt 6, promień 1145 mm. Ilość Nazwa Promień Kąt X sztuk EWPB 1145 mm 6 Wersja ze wspornikami bocznymi. Do łączenia przenośników poziomych ze standardowymi spiralami (nachylenie 6 ). (Inne nachylenia wymagają łuku kanału o innym kącie). Segment kanału jest dostarczany bez poprzecznego pręta. Odpowiednie wsporniki boczne są mocowane do wsporników bocznych sąsiadujących segmentów przenośnika. Kąt 6, promień 1145 mm. Ilość Nazwa Promień Kąt X sztuk EWPB PS 1145 mm Wsporniki boczne tylko w wersji EWPB S Skala 1:5 16

17 32 64, ,75 4 x ø10h , ,75 4 x ø10h7 Wstawka Element wypełniający łańcuch płytkowy. Dostępna wersja S (ze wspornikami bocznymi). X sztuk Wstawka Skala 1:5 Przedłużka kanału Służy do dopasowania długości kanału do długości łańcucha. Dostępna wersja S (ze wspornikami bocznymi). Długość nominalna 400 mm. X sztuk Przedłużka kanału Skala 1:5 17

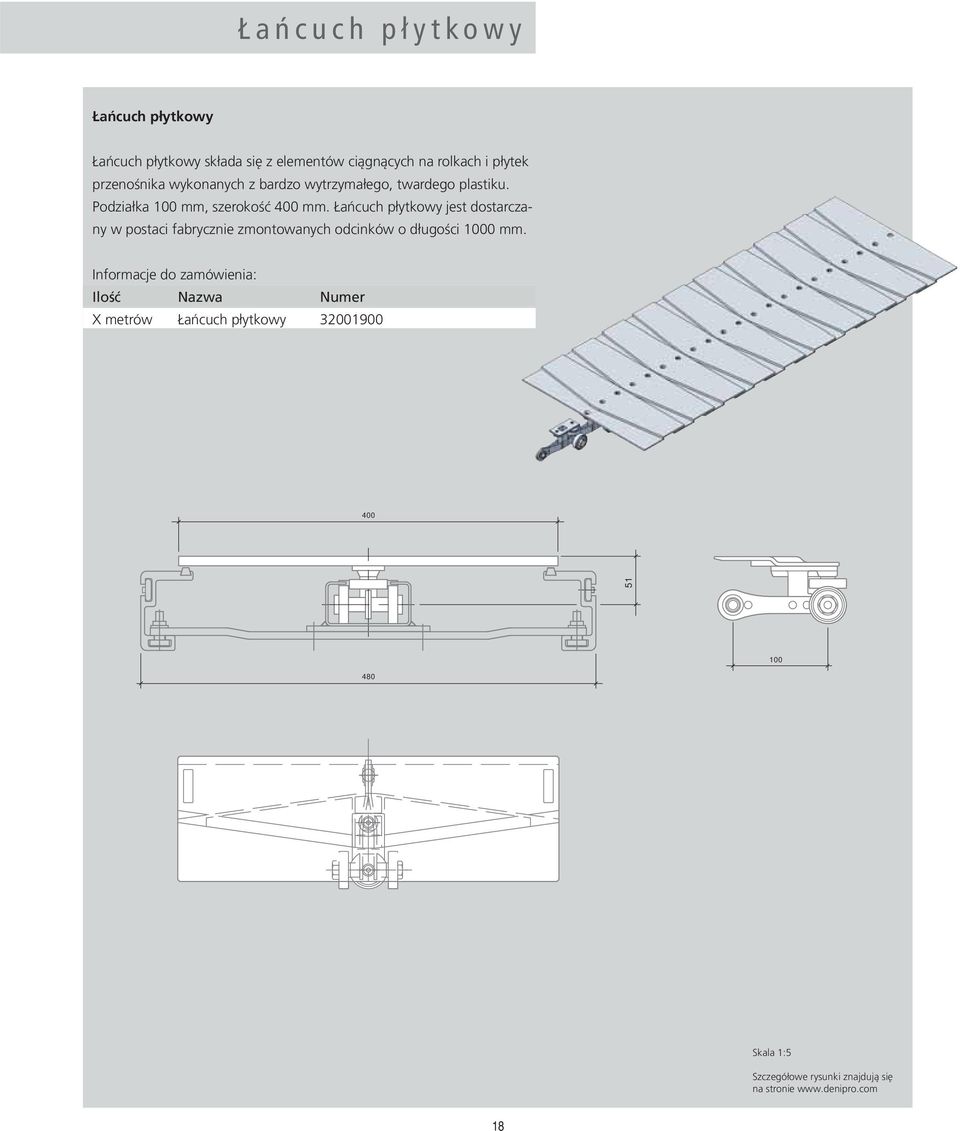

18 51 Łańcuch płytkowy Łańcuch płytkowy Łańcuch płytkowy składa się z elementów ciągnących na rolkach i płytek przenośnika wykonanych z bardzo wytrzymałego, twardego plastiku. Podziałka 100 mm, szerokość 400 mm. Łańcuch płytkowy jest dostarczany w postaci fabrycznie zmontowanych odcinków o długości 1000 mm. X metrów Łańcuch płytkowy Skala 1:5 18

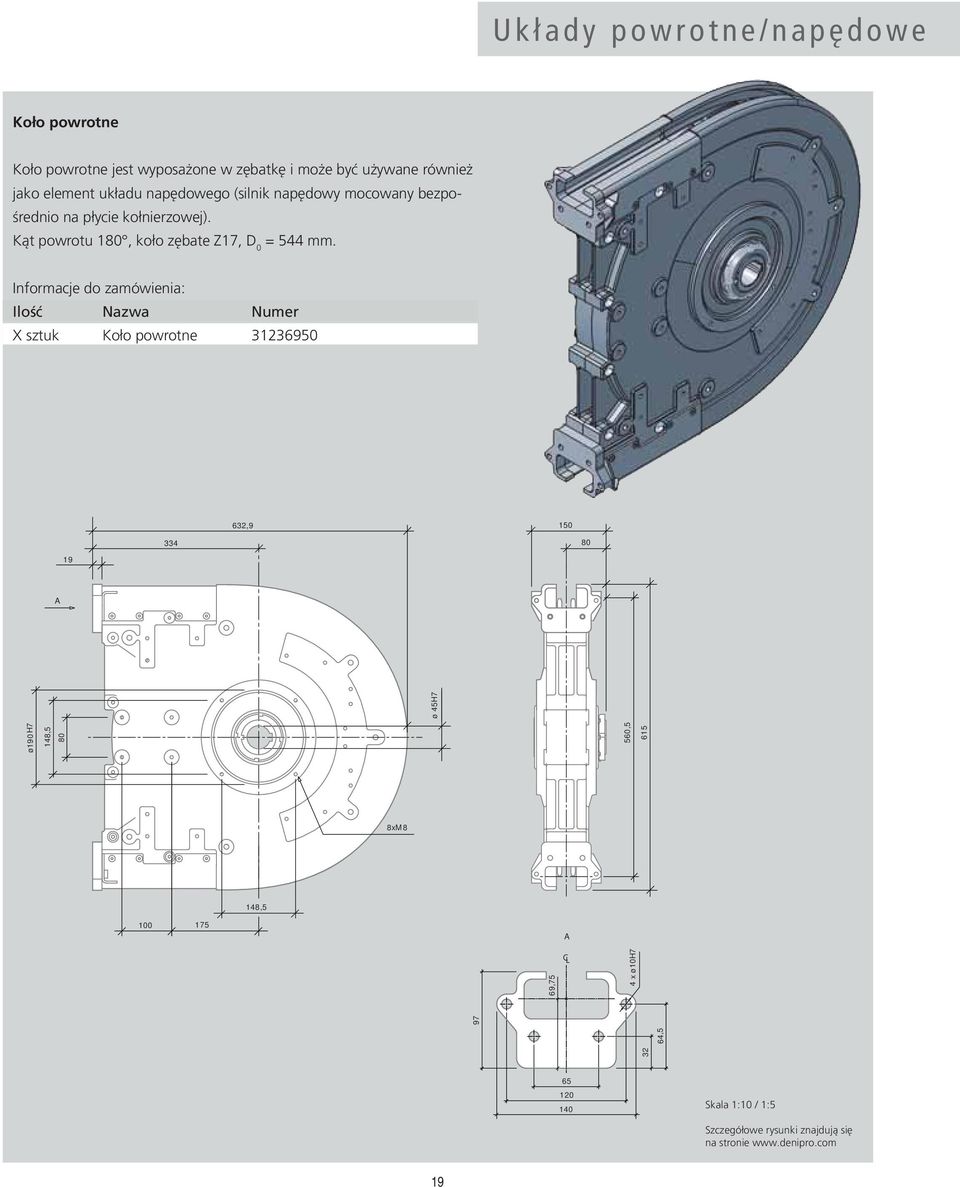

19 32 64, ,75 4 x ø10h7 ø190h7 148, ,5 615 ø 45H7 Układy powrotne/napędowe Koło powrotne Koło powrotne jest wyposażone w zębatkę i może być używane również jako element układu napędowego (silnik napędowy mocowany bezpośrednio na płycie kołnierzowej). Kąt powrotu 180, koło zębate Z17, D 0 = 544 mm. X sztuk Koło powrotne , xM8 148, Skala 1:10 / 1:5 19

20 32 64, ,75 4 x ø10h7 L=X (min. 850) 560,5 27 Zespół powrotny Zespół powrotny jest dostępny z lub bez taśmy transferowej. Taśma transferowa (zestaw taśm) umożliwia łączenie produktów na wejściu i wyjściu. Jest ona napędzana przez koło zębate w zsynchronizowany sposób. Wersja bez taśmy transferowej ma w jej miejscu odginaną pokrywę. Kąt powrotu 180, koło zębate Z17, D 0 = 544 mm. X sztuk Zespół powrotny (z taśmą transferową) X sztuk Zespół powrotny (bez taśmy transferowej) B-B 706, , , B R7.1 B Skala 1:20 / 1:5 20

21 32 64, ,75 4 x ø10h7 L = X (min. 850 mm) ø165 4 x ø 8, Powrotny zespół napędowy Powrotny zespół napędowy jest dostępny z lub bez taśmy transferowej. Taśma transferowa (zestaw taśm) umożliwia łączenie produktów na wejściu i wyjściu. Jest ona napędzana przez koło zębate w zsynchronizowany sposób. Wersja bez taśmy transferowej ma w jej miejscu odginaną pokrywę. Powrotny zespół napędowy jest wyposażony w koło zębate i przygotowany do bezpośredniego montażu na płycie kołnierzowej. Kąt powrotu 180, koło zębate Z17, D 0 = 544 mm. Opcjonalnie: zespół napędowy z silnikiem. X sztuk Powrotny zespół napędowy (z taśmą transferową) X sztuk Powrotny zespół napędowy (bez taśmy transferowej) B-B 1006, ,7 156, B R7.1 B Skala 1:20 / 1:5 21

22 x ø13,5 110, , ,75 4 x ø10h7 Napęd liniowy Napęd liniowy jest używany na prostych odcinkach, jeśli łańcuch nie posiada zespołu powrotnego. Dwa koła zębate, umieszczone jedno za drugim, chwytają łańcuch w taki sposób, że jedno z nich jest zawsze całkowicie zaczepione. W standardowej konfiguracji nie jest możliwa praca w przeciwnym kierunku. X sztuk Napęd liniowy ,5 Skala 1:20 / 1:5 22

23 10 42, ,75 4 x ø10h7 L=X (min. 850) 478,5 Zespół napędu liniowego Napęd liniowy jest używany na prostych odcinkach, jeśli łańcuch nie posiada zespołu powrotnego. Dwa koła zębate, umieszczone jedno za drugim, chwytają łańcuch w taki sposób, że jedno z nich jest zawsze całkowicie zaczepione. W standardowej konfiguracji nie jest możliwa praca w przeciwnym kierunku. Opcjonalnie: zespół napędowy z silnikiem. X sztuk Zespół napędu liniowego B-B B , B Skala 1:20 / 1:5 23

24 Wsporniki Wsporniki Wąskie do przenoszenia po okręgu i szerokie do przenoszenia powrotnego. Wysokość przenośnika wynosi 850 mm. Wsporniki umożliwiają regulację w zakresie ±100 mm. Na prostych odcinkach wsporniki w odstępach maks mm, a na łukach w odstępach 1500 mm. Wąskie wsporniki 516 mm; szerokie wsporniki 616 mm. Wsporniki są mocowane do podłoża i do kanału. Uwaga: Wsporniki przedłużek muszą być mocowane na płytach przesuwnych. Ilość Nazwa Wysokość X sztuk Wspornik wąski h 850 X sztuk Wspornik szeroki h 850 Wspornik spirali Każda spirala wymaga czterech wsporników, a ich wysokość zależy od wysokości spirali. Wsporniki są mocowane śrubami do podłoża i posiadają ramiona, na których przy użyciu zacisków mocowany jest kanał. Zestaw zawiera łączniki do łączenia ze sobą wsporników. Ilość Nazwa Wysokość X sztuk Wspornik spirali h [mm] Ramiona Elementy łączące pomiędzy wspornikiem spirali a kanałem. Zestaw zawiera śruby i zaciski do mocowania łuków kanału. X sztuk Ramię

25 83,6 Wsporniki boczne luminiowe wsporniki boczne Wsporniki boczne podtrzymują boki łańcucha płytkowego na odcinkach narażonych na obciążenie po bokach wywierane przez transportowane towary, np. na połączeniach lub w miejscach, w których szerokie produkty nie są umieszczone pośrodku taśmy. Zalecamy stosowanie wsporników bocznych. Są one dostarczane parami, po jednym na każdy bok przenośnika. Ich długość, promień i kierunek wygięcia są dobierane do centralnego kanału prowadzącego. Montaż z poprzecznymi prętami jest możliwy tylko na odcinkach kanału w wersji P (patrz str. 8). Wszystkie odcinki kanału typu PS są od razu dostarczane ze wspornikami bocznymi, prętami łączącymi, śrubami i łącznikami. Uwaga: pręty poprzeczne należy zamówić osobno. X Informacje do zamówienia wsporników bocznych (łączniki w zestawie): Ilość Nazwa Oznaczenie odcinka kanału X sztuk Wspornik boczny Pełny kod kanału Informacje do zamówienia prętów poprzecznych (śruby w zestawie): X sztuk Pręty poprzeczne by utworzyć przejście z odcinka bez wsporników do odcinka ze wspornikami bocznymi, konieczny jest odcinek wprowadzający. Wszystkie elementy łączące i śruby są załączone w zestawie X sztuk Odcinek wprowadzający Skala 1:20 / 1:5 25

26 kcesoria Śruby mocujące (zestawy) Do łączenia ze sobą kołnierzy kanałów. X zestawów Śruby mocujące Prowadnice boczne (rurowe) Służą do prawidłowego prowadzenia produktów. Są montowane na wspornikach bocznych. W zależności od transportowanych towarów uchwyty są mocowane w odległości ok. 1 m. Uchwyty, zaciski i rurę należy zamówić osobno. X sztuk Uchwyt wraz ze śrubami X sztuk Zacisk do rury X metrów Rura Prowadnice boczne (płytowe) Służą do prawidłowego prowadzenia produktów. Są montowane na wspornikach bocznych. Wysokość nominalna 300 mm, długość 2000 mm, śruby w zestawie. Ilość Nazwa X metrów Prowadnica płytowa Skala 1:2 / 1:5 26

27 Zaciski Umożliwiają montaż kanałów bez płytek montażowych w części powrotnej; w przypadku spiral nawet w części obciążonej. X sztuk Zaciski Łącznik Służy do łączenia ze sobą wsporników bocznych na prostych odcinkach przenośnika. Śruby w zestawie. Wszystkie odcinki kanałów typu PS są od razu dostarczane w tymi łącznikami. X sztuk Łącznik Łącznik spirali Służy do łączenia ze sobą wsporników bocznych na odcinkach spiralnych przenośnika. Śruby w zestawie. Wszystkie odcinki kanałów typu PS są od razu dostarczane w tymi łącznikami. X sztuk Łącznik spirali Płyta przesuwna Zastępuje normalne nogi na odcinkach napędowych i służy do ich podtrzymywania, gdy ich dokładna pozycja się zmienia w przypadku użycia przedłużki kanału. X sztuk Płyta przesuwna Skala 1:5 27

28 Wyposażenie dodatkowe Załącznik Wyposażenie dodatkowe (przykłady) Na zamówienie możemy dostarczyć wszelkie niezbędne elementy wyposażenia dodatkowego w celu stworzenia kompletnego przenośnika. wprowadzające taśmy przenośnika z przedłużonym ramieniem pasy napędowe 45 z przedłużonym ramieniem popychacze moduły wyładowcze przedłużone ramiona do napędów powrotnych i odcinków powrotnych przenośniki taśmowe przenośniki rolkowe z napędem Popychacz Stosowane wyposażenie dodatkowe zależy od rodzaju i rozmiaru transportowanych towarów. Moduł wyładowczy Przedłużone ramię Przenośniki rolkowy z napędem 28

29 Informacje dotyczące projektowania systemów przenośnikowych Informacje o konstrukcji Informacje dotyczące projektowania systemów przenośnikowych Zestaw montażowy deniway został opracowany w celu umożliwienia skonstruowania kompletnego przenośnika złożonego ze standardowych części. Przenośniki można dostosować do różnorodnych wymagań. Uwaga W wyjątkowych przypadkach niektóre przenośniki mogą wymagać innych procedur i wyposażenia różniącego się od wyżej opisanego. Na etapie planowania i montażu przenośników należy przestrzegać obowiązujących przepisów prawa i zasad BHP. Kilka podstawowych zasad projektowania i montażu Linie proste powinny składać się z możliwie jak największej liczby trzymetrowych odcinków. Łuki należy podzielić na możliwie jak najwięcej odcinków. Największy odcinek = 90. Pomiędzy punktami zmiany kierunku oraz przejściami z łuków bocznych do łuków dodatnich lub ujemnych należy zawsze umieszczać prosty kanał o długości co najmniej 300 mm. Wsporniki kanałów co 2 2,5 m na prostych odcinkach, a na łukach bocznych co 1,5 2 m (wymiary łuku). Wsporniki należy rozmieścić równomiernie na całym przenośniku. W przypadku używania standardowych wsporników wysokość blatu to 850 mm. Wsporniki można regulować w zakresie ± 100 mm. Przenośnik powinien zawierać prowadnice boczne na odcinkach umieszczonych powyżej poziomu głowy. 29

30 Prowadnice boczne Przykładowe przenośniki Wszystkie przenośniki z zestawu montażowego opisanego w niniejszym katalogu są łatwo dostępne na zamówienie. Bardziej złożone konfiguracje są pokazane w naszej broszurze Rzeczywiste projekty. Powrotny zespół napędowy EKPRO PS Wspornik szeroki Wspornik wąski Wspornik szeroki (specjalny) EKPRO PS EWPB PS Zacisk EWSB PS Wspornik spirali Płyta przesuwna ESB P Przedłużka kanału S Ramiona/Zacisk Przedłużka kanału S Łańcuch płytkowy ESB PS EKPRO PS Przedłużka kanału S Wspornik wąski Wkładka S EKPRO PS Spirala Informacje do zamówienia (przykład): Ilość Nazwa L/P/numer itp. 15 szt. EWSB PS 1000 mm m Prowadnica płytowa szt. EWNB PS 1000 mm 6 1 szt. EWPB PS 1145 mm 6 2 szt. EKPRO PS 1000 mm 4 szt. Wspornik spirali 4500 mm 15 szt. Ramiona szt. Zacisk zest. Śruby mocujące ,6 m Łańcuch płytkowy Płyta przesuwna Zespół napędu liniowego 30

31 ESB PS Wkładka S Zespół powrotny Łańcuch płytkowy Odcinek przenośnika z powrotnym zespołem napędowym Ilość Nazwa L/P/numer itp. 1 szt. Powrotny zespół napędowy (bez pasa) szt. Zespół powrotny (bez pasa) szt. EKPRO PS 1500 mm 3 szt. EKPRO PS 3000 mm 1 szt. EKPRO P 3000 mm 1 szt. EKPRO P 300 mm 1 szt. Wkładka S szt. Przedłużka kanału S szt. ESB PS R1500 mm 90 1 szt. ESB P R1500 mm 90 2 szt. ESB PS R1500 mm szt. Wspornik wąski h 850 mm 2 szt. Wspornik szeroki h 850 mm 1 szt. Wspornik szeroki h 350 mm (specjalny) 4 szt. Płyta przesuwna zest. Śruby mocujące szt. Zacisk ,7 m Łańcuch płytkowy Łańcuch płytkowy Przenośnik w kształcie pętli Informacje do zamówienia (przykład): Ilość Nazwa L/P/numer itp. 1 szt. Zespół napędu liniowego szt. ESB PS R1500 mm 90 2 szt. EKPRO PS 2000 mm 1 szt. EKPRO PS 1000 mm 1 szt. EKPRO PS 600 mm 1 szt. EKPRO PS 2300 mm 1 szt. Wstawka S szt. Przedłużka kanału S szt. Wspornik wąski h 850 mm 10 szt. Płyta przesuwna zest. Śruby mocujące m Łańcuch płytkowy

32 catalogpkt_v2_pl_ zintegrowanej logistyki produkcyjnej. Producent ten Denipro G, Weinfelden/TG, Szwajcaria Profil firmy Denipro G z siedzibą w Weinfelden (Szwajcaria) specjalizuje się w produkcji doskonale skonstruowanych urządzeń do transportu, które są wzorcem w branży zintegrowanej logistyki produkcyjnej. Specjalnością zakładów wytwórczych jest produkcja i montaż łańcuchów i chwytaków na masową skalę. Denipro G używa nowoczesnych i wydajnych procesów produkcji, dopasowując się perfekcyjnie do profilu wymagań klientów, aby wytworzyć komponenty i podzespoły dla zakładów Ferag G w Hinwil (Szwajcaria). Bazując na posiadanych zasobach wiedzy konstruktorskiej Denipro G opracowuje i buduje na masową skalę podzespoły oraz moduły dla branży transporterów. Technologia transportu stosowana w nowych rozwiązaniach oparta jest na ruchu tocznym co oznacza, że w wielu przypadkach został zminimalizowany opór tarcia. Otwiera to nam drogę do innych sektorów gospodarki poza poligrafią. WRH Walter Reist Holding G jest właścicielem Denipro G oraz Ferag G i WRH Marketing G w Hinwil, Szwajcaria. WRH, Ferag G, WRH Marketing G, Hinwil/ZH, Szwajcaria 32 Denipro G Tannenwiesenstrasse 5 CH-8570 Weinfelden Phone Fax info@denipro.com
