1 cennik URZĄDZEŃ I AKCESORIÓW Cennik ważny od 26 września 2015 Immergas Polska Sp. z o.o. zastrzega sobie możliwość wprowadzenia zmian. Faktyczny wygląd produktu może odbiegać od przedstawionego na zdjęciach. Warunki podane w cenniku nie stanowią ofert w rozumieniu eksu Cywilnego. Opublikowane dane techniczne dotyczą fabrycznie nowego urządzenia zamontowanego zgodnie z obowiązującymi przepisami i normami, testowanego w warunkach laboratoryjnych i mogą ulec zmianie pod wpływem warunków użytkowania i eksploatacji.

2

3 IMMERGAS - DOSTAWCA KOMPLEKSOWYCH SYSTEMÓW GRZEWCZYCH Immergas od ponad 50 lat dostarcza na rynek najnowocześniejsze rozwiązania grzewcze. Flagowymi produktami firmy, od początku jej istnienia, są kotły gazowe i to w tej dziedzinie marka Immergas jest niekwestionowanym liderem. Jednak od wielu lat Immergas rozwija swoją ofertę, mając na uwadze dostarczanie użytkownikom kompleksowych rozwiązań. Celem firmy są takie wartości jak efektywność, dbałość o środowisko naturalne, niskie zużycie energii, bezpieczeństwo i komfort użytkownika. W ten sposób marka Immergas jest w stanie zaspokajać wszelkie wymagania każdego domu, niezależnie od wykorzystywanego źródła energii, z naciskiem na najbardziej ekologiczne rozwiązania. Dziś oferta Immergas to oprócz kotłów również zawansowane technologicznie urządzenia wykorzystujące odnawialne źródła energii. Pompy ciepła, systemy solarne czy fotowoltaiczne Immergas zapewniają najwyższą wydajność i efektywność energetyczną. Immergas to także wysokiej jakości grzejniki stalowe, łazienkowe, zmiękczacze wody oraz szeroki asortyment sterowników i termostatów do efektywnego zarządzania ciepłem. Pochodzący z jednego źródła, kompletny system ogrzewania płaszczyznowego i grzejników gwarantuje doskonałą jakość i niezawodność na długie lata, przy ekonomicznym wykorzystaniu ciepła.

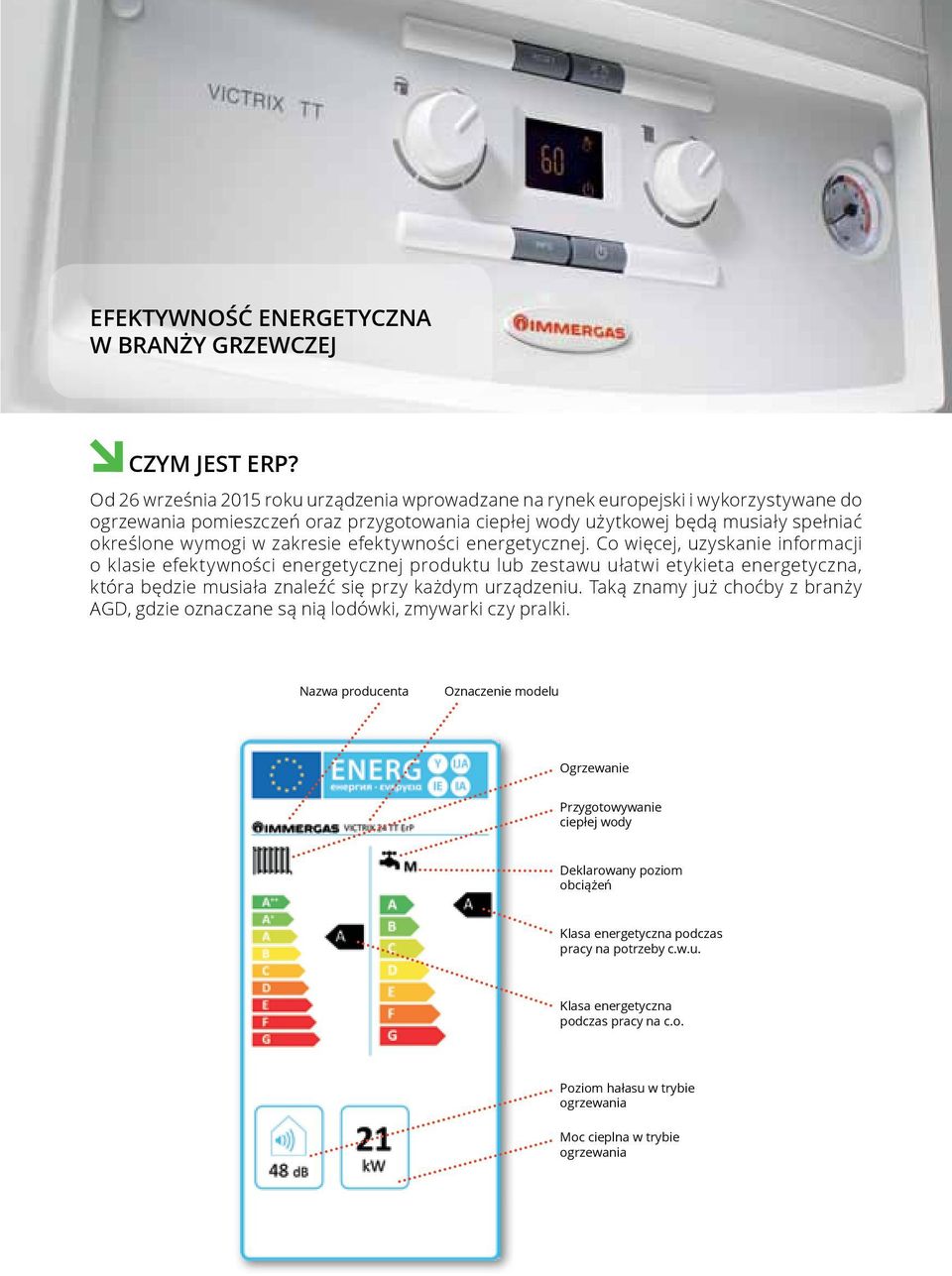

4 Efektywność energetyczna w branży grzewczej CZYM JEST ErP? Od 26 września 2015 roku urządzenia wprowadzane na rynek europejski i wykorzystywane do ogrzewania pomieszczeń oraz przygotowania ciepłej wody użytkowej będą musiały spełniać określone wymogi w zakresie efektywności energetycznej. Co więcej, uzyskanie informacji o klasie efektywności energetycznej produktu lub zestawu ułatwi etykieta energetyczna, która będzie musiała znaleźć się przy każdym urządzeniu. Taką znamy już choćby z branży AGD, gdzie oznaczane są nią lodówki, zmywarki czy pralki. producenta Oznaczenie modelu Ogrzewanie Przygotowywanie ciepłej wody Deklarowany poziom obciążeń Klasa energetyczna podczas pracy na potrzeby c.w.u. Klasa energetyczna podczas pracy na c.o. Poziom hałasu w trybie ogrzewania Moc cieplna w trybie ogrzewania

5 OZNAKOWANIE ENERGETYCZNE PRODUKTÓW Nowe prawo zdecydowanie działa na korzyść klienta umożliwi łatwiejszy dobór urządzenia pod kątem jego efektywności i energooszczędności. Produkty Immergas spełniające wymagania określone w Dyrektywie ErP będą oznaczone symbolem oraz nazwą ErP i oznakowane etykietą efektywności energetycznej. JESTEŚMY GOTOWI! Oferta kotłów kondensacyjnych Immergas obejmuje zarówno nowe modele zgodne z wymaganiami Dyrektyw, jak i ich dotychczasowe wersje, które będą dostępne w punktach handlowych na terenie całego kraju do wyczerpania zapasów. DORADZTWO W PUNKTACH SPRZEDAŻY Sprawne wdrożenie nowych wymagań to przede wszystkim czytelna informacja, jak również kompetentny personel, gotowy do odpowiedzi na wszelkie pojawiające się pytania. W ramach przygotowań do wprowadzenia zmian Immergas już dziś zapewnia szeroki dostęp do informacji i szkoleń dla sprzedawców i instalatorów, gdzie wyjaśniamy szczegółowo jak spełnić wymogi dyrektyw dotyczących ErP i znakowania. URZĄDZENIA W ZESTAWACH W kontekście nowych przepisów nadrzędnym celem tworzenia zestawów jest poprawa efektywności wykorzystywania energii potrzebnej w budynku oraz pozyskiwanie energii odnawialnej, co skutkuje podniesieniem klasy efektywności energetycznej z A dla samego kotła do np. A++ dla zestawu z kolektorami słonecznymi i pompą ciepła. Dobór i skompletowanie systemu grzewczego Immergas, dopasowanego do potrzeb konkretnej inwestycji, powinien zostać powierzony wykwalifikowanemu specjaliście. Zestawy mogą być konfigurowane i dostarczane bezpośrednio przez producenta, ale mogą być też tworzone indywidualnie w oparciu o potrzeby Klienta przez sprzedawcę. W przypadku tworzenia indywidualnych zestawów, dane dotyczące efektywności obliczane są przez przeszkolonego dostawcę (Partnera Handlowego lub Instalatora Immergas). Tworząc kompletny system grzewczy w oparciu o produkty Immergas otrzymujemy rozwiązanie zapewniające jeszcze większą oszczędność! Więcej na temat ErP na stronie

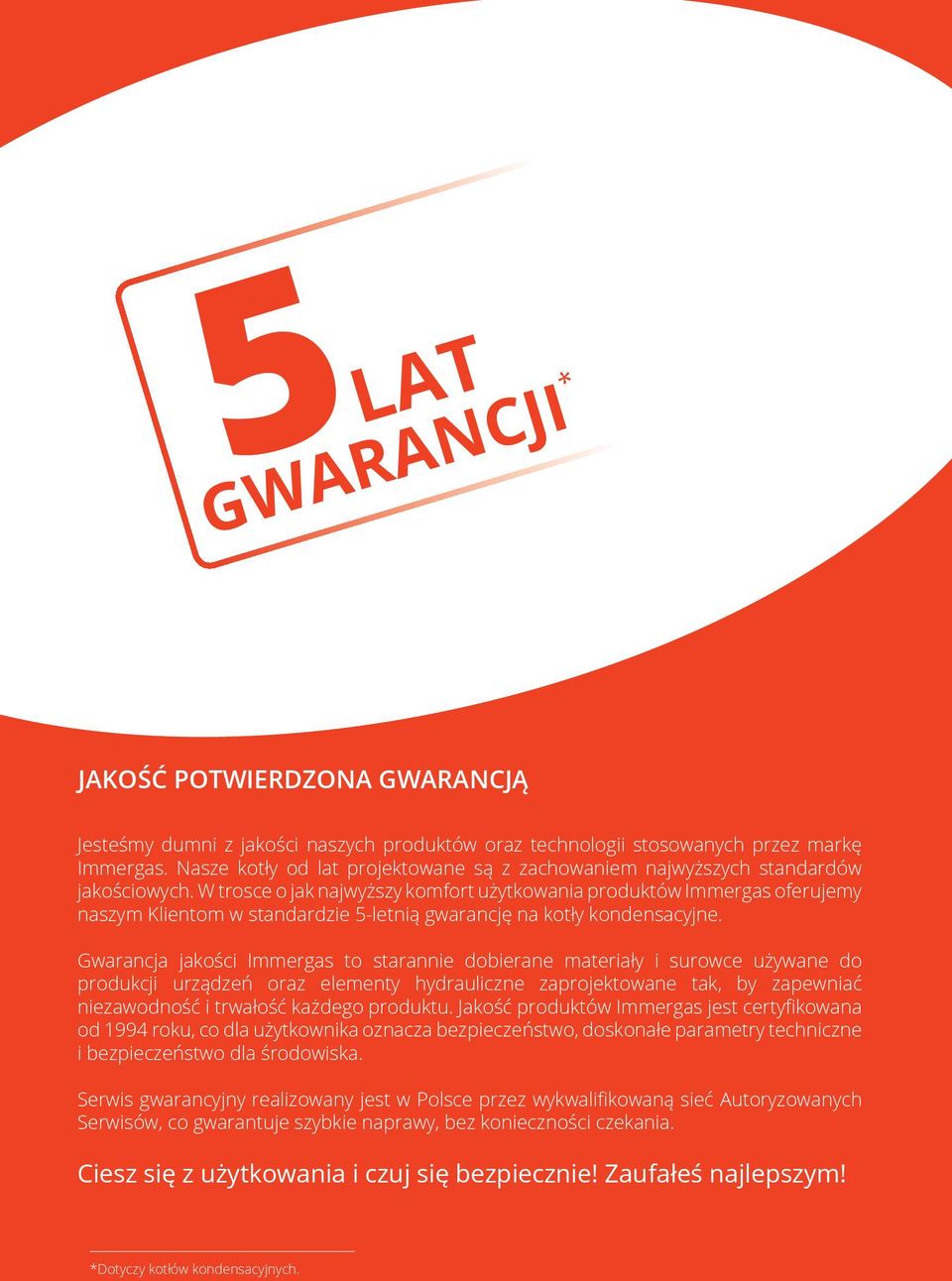

6 5 lat * Jakość potwierdzona gwarancją Jesteśmy dumni z jakości naszych produktów oraz technologii stosowanych przez markę Immergas. Nasze kotły od lat projektowane są z zachowaniem najwyższych standardów jakościowych. W trosce o jak najwyższy komfort użytkowania produktów Immergas oferujemy naszym Klientom w standardzie 5-letnią gwarancję na kotły kondensacyjne. Gwarancja jakości Immergas to starannie dobierane materiały i surowce używane do produkcji urządzeń oraz elementy hydrauliczne zaprojektowane tak, by zapewniać niezawodność i trwałość każdego produktu. Jakość produktów Immergas jest certyfikowana od 1994 roku, co dla użytkownika oznacza bezpieczeństwo, doskonałe parametry techniczne i bezpieczeństwo dla środowiska. Serwis gwarancyjny realizowany jest w Polsce przez wykwalifikowaną sieć Autoryzowanych Serwisów, co gwarantuje szybkie naprawy, bez konieczności czekania. Ciesz się z użytkowania i czuj się bezpiecznie! Zaufałeś najlepszym! *Dotyczy kotłów kondensacyjnych.

7 KOTŁY KONDENSACYJNE KOTŁY KONDENSACYJNE WISZĄCE O MOCY kw KOTŁY KONDENSACYJNE STOJĄCE O MOCY kw KOTŁY TRADYCYJNE JEDNOFUNKCYJNE KOTŁY TRADYCYJNE DWUFUNKCYJNE PRZEPŁYWOWE KOTŁY TRADYCYJNE Z ZASOBNIKIEM C.W.U. PRZEPŁYWOWE PODGRZEWACZE C.W.U. ZASOBNIKI C.W.U. INSTALACJE SOLARNE SYSTEMY FOTOWOLTAICZNE POMPY CIEPŁA TERMOSTATY / STEROWNIKI AKCESORIA DODATKOWE HYDRAULICZNE ROZDZIELACZE STREFOWE DIM ZMIĘKCZACZE WODY IMMERSOFT BASIC BOX / MODUS BOX NAGRZEWNICE GAZOWE DODATEK: TABELE WSPÓŁCZYNNIKÓW OPORU DO ZPS

8 SPIS TREŚCI 1. KOTŁY KONDENSACYJNE SERIA VICTRIX 2 KOTŁY WISZĄCE...13 SERIA VICTRIX TT KOTŁY WISZĄCE...15 SERIA VICTRIX TT ErP KOTŁY WISZĄCE...16 ZESTAWY VICTRIX 12 ECO PLUS...18 ZESTAWY VICTRIX 24 PLUS...19 SERIA VICTRIX SUPERIOR ErP KOTŁY WISZĄCE...20 ZESTAWY VICTRIX SUPERIOR ErP PLUS...21 SERIA VICTRIX zeus 26 KOTŁY WISZĄCE Z WBUDOWANYM ZASOBNIKIEM C.W.U...23 SERIA VICTRIX zeus 26 ErP KOTŁY WISZĄCE Z WBUDOWANYM ZASOBNIKIEM C.W.U...24 SERIA VICTRIX zeus SUPERIOR ErP KOTŁY WISZĄCE Z WBUDOWANYM ZASOBNIKIEM C.W.U...26 SERIA hercules condensing 3 ErP KOTŁY stojącez WBUDOWANYM ZASOBNIKIEM C.W.U...28 SERIA hercules SOLAR ErP KOTŁY KONDENSACYJNE stojące Z WBUDOWANYM ZASOBNIKIEM C.W.U., PRZYSTOSOWANE FABRYCZNIE DO WSPÓŁPRACY Z KOLEKTORAMI SŁONECZNYMI...29 WYPOSAŻENIE DODATKOWE DO ROZBUDOWY KOTŁÓW HERCULES CONDENSING 3 ErP I HERCULES SOLAR 2 ErP...30 ZESTAWY IMMERSOLE HS SUPER...32 ZESTAWY IMMERSOLE HS HEAT PIPE...33 Zestawy powietrzno-spalinowe do kotłów KONDENSACYJNYCH z zamkniętą komorą spalania (typ C) - seria ZIELONA...35 Zestawy powietrzno-spalinowe do kotłów tradycyjnychi KONDENSACYJNYCH z zamkniętą komorą spalania (typ C) - seria SREBRNA...42 ZESTAWY TYPU S KOTŁY KONDENSACYJNE WISZĄCE O MOCY kw SERIA VICTRIX PRO ErP - KOTŁY KONDENSACYJNE JEDNOFUNKCYJNE WISZĄCE...53 ZESTAWY POWIETRZNO-SPALINOWE DO KOTŁÓW KONDENSACYJNYCH o mocy POWYŻEJ 35 KW KOTŁY KONDENSACYJNE STOJĄCE O MOCY kw SERIA ARES TEC ErP - KOTŁY JEDNOFUNKCYJNE STOJĄCE...69 AKCESORIA DODATKOWE do kotłów ARES TEC KOTŁY TRADYCYJNE JEDNOFUNKCYJNE SERIA MINI X 3 E KOTŁY JEDNOFUNKCYJNE WISZĄCE...75 SERIA MINI X 4 ERP - KOTŁY JEDNOFUNKCYJNE WISZĄCE...76 EOLO SUPERIOR 32 kw PLUS - KOTŁY JEDNOFUNKCYJNE WISZĄCE...78 EOLO EXTRA 32 kw X - KOTŁY JEDNOFUNKCYJNE WISZĄCE KOTŁY TRADYCYJNE DWUFUNKCYJNE PRZEPŁYWOWE SERIA STAR 24 3 E - KOTŁY DWUFUNKCYJNE WISZĄCE...83 SERIA STAR 24 4 ErP - KOTŁY DWUFUNKCYJNE WISZĄCE...84 SERIA mythos 24 2 E KOTŁY DWUFUNKCYJNE WISZĄCE...85 SERIA mythos 24 3 ErP - KOTŁY DWUFUNKCYJNE WISZĄCE...86 SERIA MINI 3 e- KOTŁY DWUFUNKCYJNE WISZĄCE...87 SERIA MINI 4 erp - KOTŁY DWUFUNKCYJNE WISZĄCE

9 SERIA SUPERIOR kw KOTŁY DWUFUNKCYJNE WISZĄCE KOTŁY TRADYCYJNE Z ZASOBNIKIEM C.W.U. SERIA AVIO / ZEUS kw KOTŁY DWUFUNKCYJNE WISZĄCE Z WBUDOWANYM ZASOBNIKIEM C.W.U...93 SERIA AVIO 2 ErP KOTŁY DWUFUNKCYJNE WISZĄCE Z WBUDOWANYM ZASOBNIKIEM C.W.U...94 ZESTAWY MINI 3 E ECO PLUS...96 ZESTAWY MINI 4 ErP ECO PLUS...97 ZESTAWY EOLO SUPERIOR kw PLUS...98 ZESTAWY EOLO SUPERIOR kw ECO PLUS...99 ZESTAWY EOLO EXTRA kw PLUS Zestawy powietrzno-spalinowe do kotłów z zamkniętą komorą spalania (typ C) - seria niebieska Zestawy powietrzno-spalinowe do kotłów z zamkniętą komorą spalania (typ C) - seria srebrna ZESTAWY TYPU S PRZEPŁYWOWE PODGRZEWACZE C.W.U. JULIUS 4 ErP - PRZEPŁYWOWE WISZĄCE PODGRZEWACZE CIEPŁEJ WODY UŻYTKOWEJ Z OTWARTĄ KOMORĄ SPALANIA CAESAR 3 E - PRZEPŁYWOWE WISZĄCE PODGRZEWACZE CIEPŁEJ WODY UŻYTKOWEJ Z ZAMKNIĘTĄ KOMORĄ SPALANIA CAESAR 4 ErP - PRZEPŁYWOWE WISZĄCE PODGRZEWACZE CIEPŁEJ WODY UŻYTKOWEJ Z ZAMKNIĘTĄ KOMORĄ SPALANIA ZASOBNIKI C.W.U. ZASOBNIKI ZE STALI EMALIOWANEJ WYPOSAŻENIE DODATKOWE do zasobników ubs ZE STALI EMALIOWANEJ ZASOBNIKI ZE STALI NIERDZEWNEJ INOX WYPOSAŻENIE DODATKOWE do zasobników ub inox-2/ub INOX-3 ErP ZASOBNIKI MULTIWALENTNE AKCESORIA PODŁĄCZENIOWE DO ZASOBNIKÓW C.W.U INSTALACJE SOLARNE Zestawy Z KOLEKTORAMI PŁASKIMI ALUMINIOWYMI Zestawy Z KOLEKTORAMI PŁASKIMI Zestawy Z KOLEKTORAMI PRÓŻNIOWYMI ZESTAWY Z ZASOBNIKIEM MULTIWALENTNYM KOLEKTORY PŁASKIE (miedziane) KOLEKTORY PŁASKIE (aluminiowe) KOLEKTORY PRÓŻNIOWE SYSTEM MOCOWANIA KOLEKTORÓW PŁASKICH ep/epm/epma/epmh SYSTEM MOCOWANIA KOLEKTORÓW PRÓŻNIOWYCH ev ZESTAWY PODŁĄCZENIOWE KOLEKTORÓW DO INSTALACJI SOLARNEJ ELEMENTY INSTALACJI SOLARNYCH REGULATORY naczynia PRZEPONOWE do INSTALACJI SOLARNYCH

10 SPIS TREŚCI 10. SYSTEMY FOTOWOLTAICZNE ZESTAWY immerpower ZESTAWY IMMERSOLE HYBRID MODUŁY FOTOWOLTAICZNE INWERTERY ELEMENTY MONTAŻOWE AKCESORIA DODATKOWE POMPY CIEPŁA immerwater - POMPY CIEPŁA POWIETRZE - WODADO PRZYGOTOWYWANIA C.W.U KANAŁY POWIETRZNE do pomp ciepła IMMERWATER 190/ AUDAX TOP ErP - POMPY CIEPŁA POWIETRZE-WODA AKCESORIA DODATKOWE TERMOSTATY / STEROWNIKI TERMOSTATY POKOJOWE STEROWNIKI DEDYKOWANE DO KOTŁÓW IMMERGAS Inne Akcesoria AKCESORIA DODATKOWE ZESTAW PRZYŁĄCZENIOWY RECYRKULACJI C.W.U IMMERGAS UPS SPECLINE HYDRAULICZNE ROZDZIELACZE STREFOWE DIM DIM - HYDRAULICZNY ROZDZIELACZ STREFOWY DIM ErP - HYDRAULICZNY ROZDZIELACZ STREFOWY ZMIĘKCZACZE WODY IMMERSOFT IMMERSOFT - KOMPAKTOWY ZMIĘKCZACZ WODY BASIC BOX / MODUS BOX BASIC BOX - MIESZKANIOWA STACJA POMIARU CIEPŁA MODUS BOX - MIESZKANIOWA WYMIENNIKOWA CENTRALA POMIARU I REGULACJI CIEPŁA NAGRZEWNICE GAZOWE NAGRZEWNICE GAZOWE - SERIA XRI ELEMENTY MONTAŻOWE NAGRZEWNIC SERII XRI NAGRZEWNICE GAZOWE - SERIA TRI ELEMENTY MONTAŻOWE NAGRZEWNIC SERII TRI ELEMENTY AUTOMATYKI DO NAGRZEWNIC SERII XRI I TRI ZESTAWY POWIETRZNO-SPALINOWE do nagrzewnic serii TRI (10 28 kw) oraz XRI (10 30 kw) DODATEK: TABELE WSPÓŁCZYNNIKÓW OPORU DO ZPS DOBÓR ZESTAWU POWIETRZNO-SPALINOWEGO DO KOTŁÓW Z ZAMKNIĘTĄ KOMORĄ SPALANIA ZA POMOCĄ WSPÓŁCZYNNIKA OPORU (R)

11 KOTŁY KONDENSACYJNE 1 kotły kondensacyjne Firma Immergas, jako jeden z pierwszych producentów, wprowadziła na rynek polski kotły kondensacyjne, które dzięki swym cechom izastosowanej technologii są niezwykle ekonomicznym i wydajnym rozwiązaniem. Technologia kondensacji dzięki niskiemu zużyciu gazu zapewnia znaczne oszczędności w stosunku do tradycyjnych rozwiązań stosowanych w branży grzewczej. Ta linia produktów jest stale rozwijana, by jak w największym stopniu dopasowywać ją do potrzeb użytkowników. W ofercie Immergas dostępna jest zarówno linia kompaktowa, dla użytkowników poszukujących sprawdzonych i niezawodnych rozwiązań, jak również wersje bardziej zaawansowane, z możliwością integrowania kotła z innymi źródłami ciepła.

12

13 SERIA VICTRIX 2 KOTŁY WISZĄCE OFERTA WAŻNA DO WYCZERPANIA ZAPASÓW 5 lat wymiennik ciepła ze stali nierdzewnej INOX, palnik PRE-MIX sterowanie cyfrowe, zapłon elektroniczny płynna modulacja c.o. i c.w.u., autodiagnostyka kotła 10 lat pompa obiegowa c.o., naczynie przeponowe c.o., grupa bezpieczeństwa c.o. grupa podłączeniowa (opcja - strona 14) możliwość sterowania niezależnymi strefami c.o. (opcja; zestawy DIM - patrz strona 225) możliwość współpracy z automatyką pogodową (opcja) 3lata przystosowany do zasilania wodą użytkową wstępnie podgrzaną w zasobniku solarnym VICTRIX 26 2 I komora spalania: zamknięta kocioł dwufunkcyjny przepływowy moc c.o.: 3,0 23,6 kw moc c.w.u.: 3,0 26,0 kw Rodzaj gazu: GZ50, GZ35, GZ41.5 Zestaw przezbrojeniowy na propan techniczny 6 346, ,58 52, , VICTRIX X 12 2 I komora spalania: zamknięta kocioł jednofunkcyjny moc c.o.: 1,9 12,0 kw Rodzaj gazu: GZ50, GZ35, GZ , , Zestaw przezbrojeniowy na propan techniczny 52, , VICTRIX X 24 2 I komora spalania: zamknięta kocioł jednofunkcyjny moc c.o.: 3,0 23,6 kw Rodzaj gazu: GZ50, GZ35, GZ41.5 Zestaw przezbrojeniowy na propan techniczny 6 236, ,28 52, ,96 Zestawy powietrzno-spalinowe do kotłów VICTRIX 2 - patrz strona 35 (seria zielona) lub 42 (seria srebrna). 13

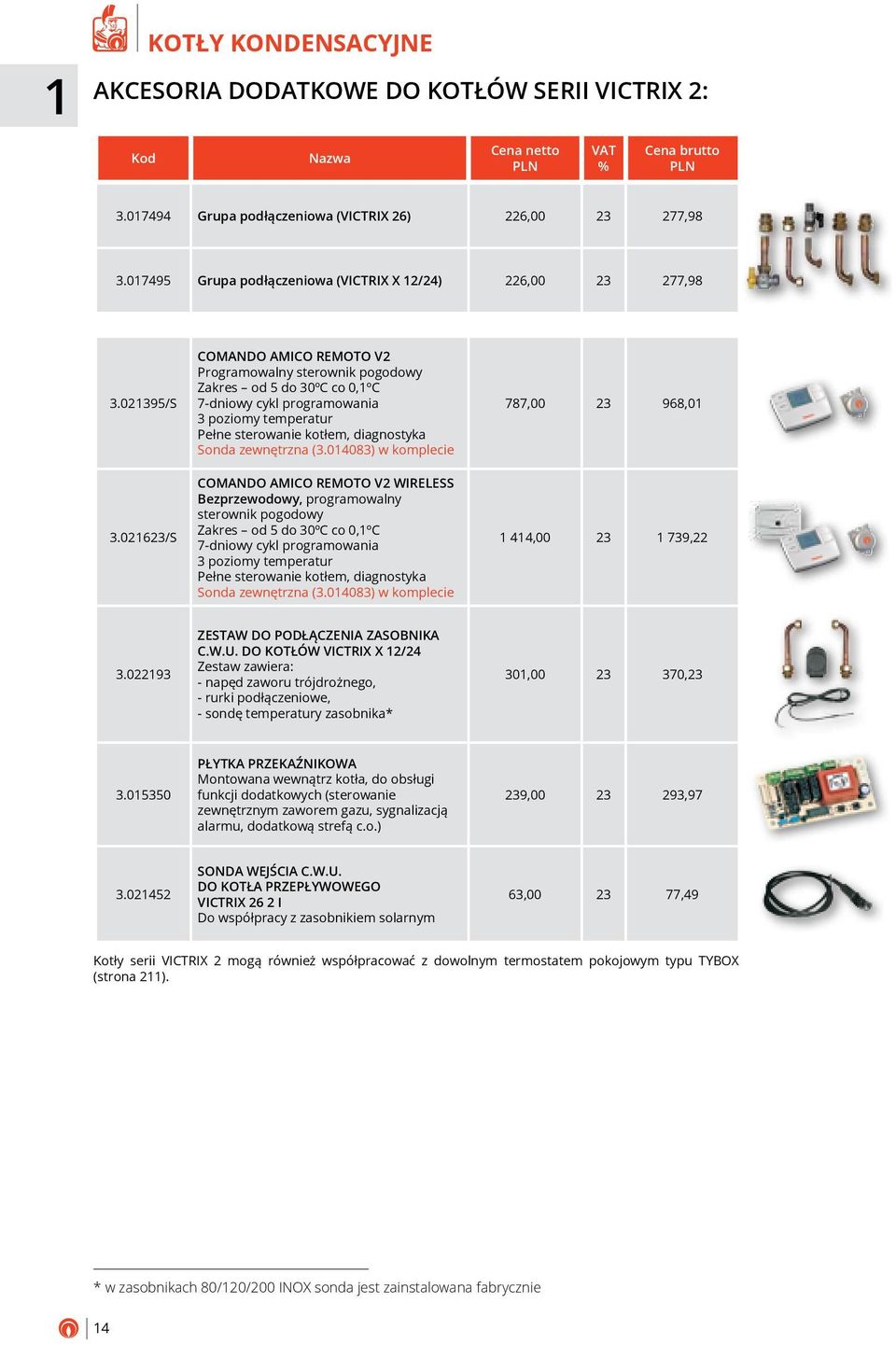

14 1 KOTŁY KONDENSACYJNE AKCESORIA DODATKOWE do kotłów serii Victrix 2: Grupa podłączeniowa (VICTRIX 26) 226, , Grupa podłączeniowa (VICTRIX X 12/24) 226, , /S COMANDO AMICO REMOTO V2 Programowalny sterownik pogodowy Zakres od 5 do 30ºC co 0,1ºC 7-dniowy cykl programowania 3 poziomy temperatur Pełne sterowanie kotłem, diagnostyka Sonda zewnętrzna ( ) w komplecie 787, , /S COMANDO AMICO REMOTO V2 WIRELESS Bezprzewodowy, programowalny sterownik pogodowy Zakres od 5 do 30ºC co 0,1ºC 7-dniowy cykl programowania 3 poziomy temperatur Pełne sterowanie kotłem, diagnostyka Sonda zewnętrzna ( ) w komplecie 1 414, , ZESTAW DO PODŁĄCZENIA ZASOBNIKA C.W.U. DO KOTŁÓW VICTRIX X 12/24 Zestaw zawiera: - napęd zaworu trójdrożnego, - rurki podłączeniowe, - sondę temperatury zasobnika* 301, , PŁYTKA PRZEKAŹNIKOWA Montowana wewnątrz kotła, do obsługi funkcji dodatkowych (sterowanie zewnętrznym zaworem gazu, sygnalizacją alarmu, dodatkową strefą c.o.) 239, , SONDA WEJŚCIA C.W.U. DO KOTŁA PRZEPŁYWOWEGO VICTRIX 26 2 I Do współpracy z zasobnikiem solarnym 63, ,49 Kotły serii VICTRIX 2 mogą również współpracować z dowolnym termostatem pokojowym typu TYBOX (strona 211). * w zasobnikach 80/120/200 INOX sonda jest zainstalowana fabrycznie 14

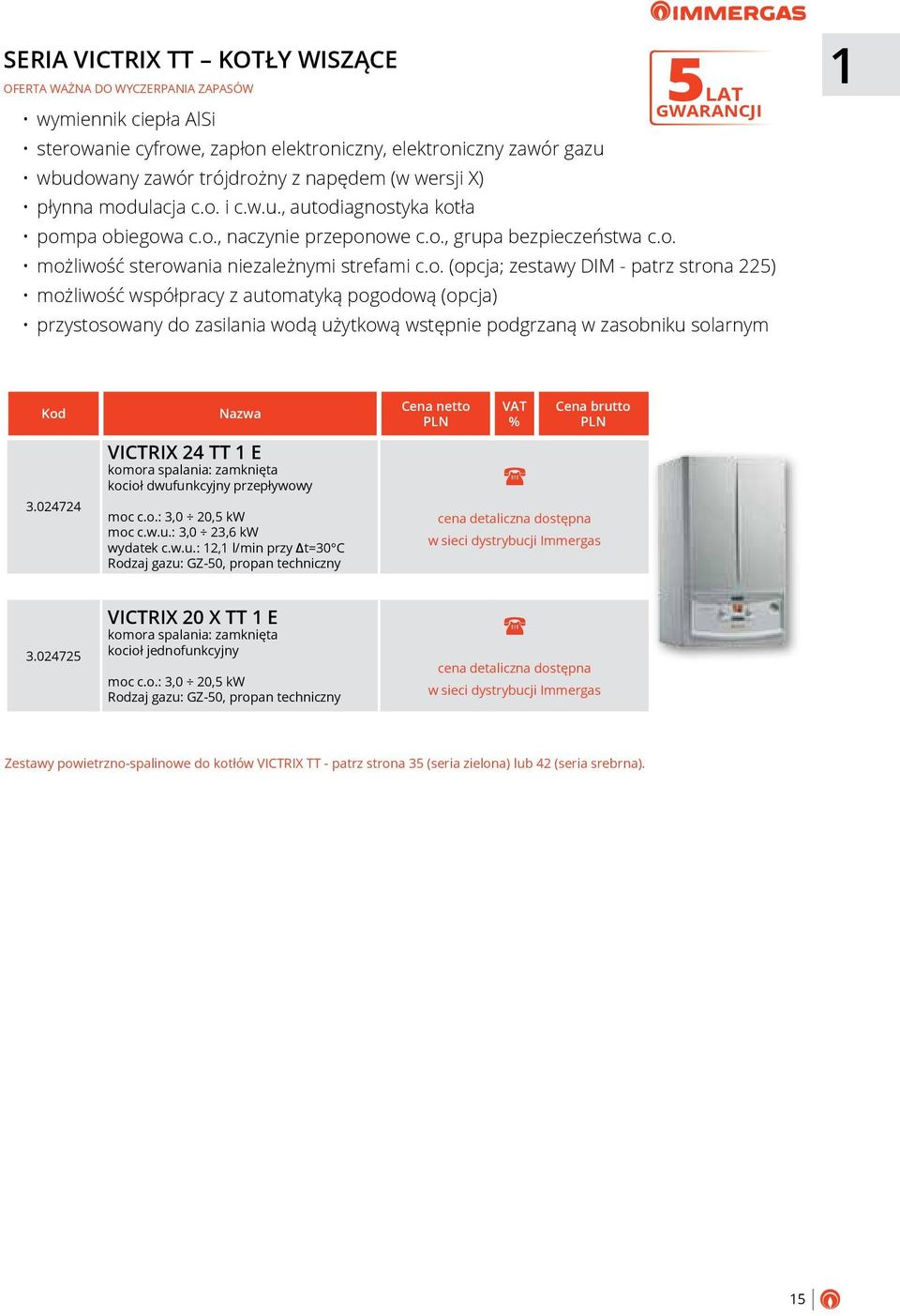

15 SERIA VICTRIX TT KOTŁY WISZĄCE OFERTA WAŻNA DO WYCZERPANIA ZAPASÓW wymiennik ciepła AlSi sterowanie cyfrowe, zapłon elektroniczny, elektroniczny zawór gazu wbudowany zawór trójdrożny z napędem (w wersji X) płynna modulacja c.o. i c.w.u., autodiagnostyka kotła pompa obiegowa c.o., naczynie przeponowe c.o., grupa bezpieczeństwa c.o. możliwość sterowania niezależnymi strefami c.o. (opcja; zestawy DIM - patrz strona 225) możliwość współpracy z automatyką pogodową (opcja) 3lata 5 lat 10 lat przystosowany do zasilania wodą użytkową wstępnie podgrzaną w zasobniku solarnym VICTRIX 24 TT 1 E komora spalania: zamknięta kocioł dwufunkcyjny przepływowy moc c.o.: 3,0 20,5 kw moc c.w.u.: 3,0 23,6 kw wydatek c.w.u.: 12,1 l/min przy Δt=30 C Rodzaj gazu: GZ-50, propan techniczny cena detaliczna dostępna w sieci dystrybucji Immergas VICTRIX 20 X TT 1 E komora spalania: zamknięta kocioł jednofunkcyjny moc c.o.: 3,0 20,5 kw Rodzaj gazu: GZ-50, propan techniczny cena detaliczna dostępna w sieci dystrybucji Immergas Zestawy powietrzno-spalinowe do kotłów VICTRIX TT - patrz strona 35 (seria zielona) lub 42 (seria srebrna). 15

16 1 KOTŁY KONDENSACYJNE SERIA VICTRIX TT ErP KOTŁY WISZĄCE dostosowane do wymagań dyrektywy ErP wymiennik ciepła AlSi sterowanie cyfrowe, zapłon elektroniczny, elektroniczny zawór gazu wbudowany zawór trójdrożny z napędem (w wersji X) energooszczędna, elektroniczna pompa obiegowa c.o. płynna modulacja c.o. i c.w.u., autodiagnostyka kotła naczynie przeponowe c.o., grupa bezpieczeństwa c.o. możliwość sterowania niezależnymi strefami c.o. (opcja; zestawy DIM - patrz strona 225) możliwość współpracy z automatyką pogodową (opcja) 3lata 5 lat 10 lat przystosowany do zasilania wodą użytkową wstępnie podgrzaną w zasobniku solarnym VICTRIX 24 TT 2 ErP A XL A VICTRIX 24 TT 2 ErP VICTRIX 24 TT 2 ErP A A VICTRIX 24 TT 2 ErP komora spalania: zamknięta kocioł dwufunkcyjny przepływowy moc c.o.: 3,0 20,5 kw moc c.w.u.: 3,0 23,6 kw wydatek c.w.u.: 12,1 l/min przy Δt=30 C Rodzaj gazu: GZ-50, propan techniczny cena detaliczna dostępna w sieci dystrybucji Immergas VICTRIX 12 X TT 2 Erp komora spalania: zamknięta kocioł jednofunkcyjny NOWOSĆ moc c.o.: 1,9 12,0 kw Rodzaj gazu: GZ-50, propan techniczny VICTRIX 20 X TT 2 Erp komora spalania: zamknięta kocioł jednofunkcyjny moc c.o.: 3,0 20,5 kw Rodzaj gazu: GZ-50, propan techniczny cena detaliczna dostępna w sieci dystrybucji Immergas Zestawy powietrzno-spalinowe do kotłów VICTRIX TT ErP - patrz strona 35 (seria zielona) lub 42 (seria srebrna). 16

17 AKCESORIA DODATKOWE DO KOTŁÓW VICTRIX TT/TT ErP: Grupa podłączeniowa (VICTRIX 24 TT) Grupa podłączeniowa (VICTRIX 12/24 X TT) Zestaw do podłączenia zasobnika c.w.u. 80/120/200 INOX INOXSTOR 200/300/500 UB1000/1500/2000 cena detaliczna dostępna w sieci dystrybucji Immergas /CT Zestaw do podłączenia dowolnego zasobnika c.w.u. Zawiera sondę temperatury zasobnika /S COMANDO AMICO REMOTO V2 Programowalny sterownik pogodowy Zakres od 5 do 30ºC co 0,1ºC 7-dniowy cykl programowania 3 poziomy temperatur Pełne sterowanie kotłem, diagnostyka Sonda zewnętrzna ( ) w komplecie 787, , /S COMANDO AMICO REMOTO V2 WIRELESS Bezprzewodowy, programowalny sterownik pogodowy Zakres od 5 do 30ºC co 0,1ºC 7-dniowy cykl programowania 3 poziomy temperatur Pełne sterowanie kotłem, diagnostyka Sonda zewnętrzna ( ) w komplecie 1 414, , PŁYTKA PRZEKAŹNIKOWA Montowana wewnątrz kotła, do obsługi funkcji dodatkowych (sterowanie zewnętrznym zaworem gazu, sygnalizacją alarmu, dodatkową strefą c.o.) 239, , SONDA WEJŚCIA C.W.U. DO KOTŁA PRZEPŁYWOWEGO VICTRIX 24 TT / TT ErP Do współpracy z zasobnikiem solarnym 63, ,49 Kotły serii VICTRIX TT / TT ErP mogą również współpracować z dowolnym termostatem pokojowym typu TYBOX (strona 211). 17

18 1 KOTŁY KONDENSACYJNE ZESTAWY VICTRIX 12 ECO PLUS OFERTA WAŻNA DO WYCZERPANIA ZAPASÓW Zestaw zawiera: kocioł wiszący jednofunkcyjny VICTRIX X 12 2 I zasobnik wolnostojący c.w.u. o pojemności 100 lub 160 litrów (stal emaliowana) zestaw podłączeniowy zasobnika (kod ) Grupa podłączeniowa (opcja - str. 10) Możliwość sterowania niezależnymi strefami c.o. (opcja; zestawy DIM - strona 225) Możliwość współpracy z automatyką pogodową (opcja) 3lata 5 lat 10 lat Moc kw Poj. zas. l Produkcja c.w.u. l/min dla ΔT=30 C / O100 VICTRIX 12 ECO PLUS , , ,82 1,9 12, / O160 VICTRIX 12 ECO PLUS , , , Zestaw przezbrojeniowy na propan techniczny 52, ,96 Zestawy powietrzno-spalinowe do zestawów VICTRIX 12 ECO PLUS - patrz strona 35 (seria zielona) lub strona 42 (seria srebrna) /S COMANDO AMICO REMOTO V2 Programowalny sterownik pogodowy Zakres od 5 do 30ºC co 0,1ºC 7-dniowy cykl programowania 3 poziomy temperatur Pełne sterowanie kotłem, diagnostyka Sonda zewnętrzna ( ) w komplecie 787, , /S COMANDO AMICO REMOTO V2 WIRELESS Bezprzewodowy, programowalny sterownik pogodowy Zakres od 5 do 30ºC co 0,1ºC 7-dniowy cykl programowania 3 poziomy temperatur Pełne sterowanie kotłem, diagnostyka Sonda zewnętrzna ( ) w komplecie 1 414, ,22 18

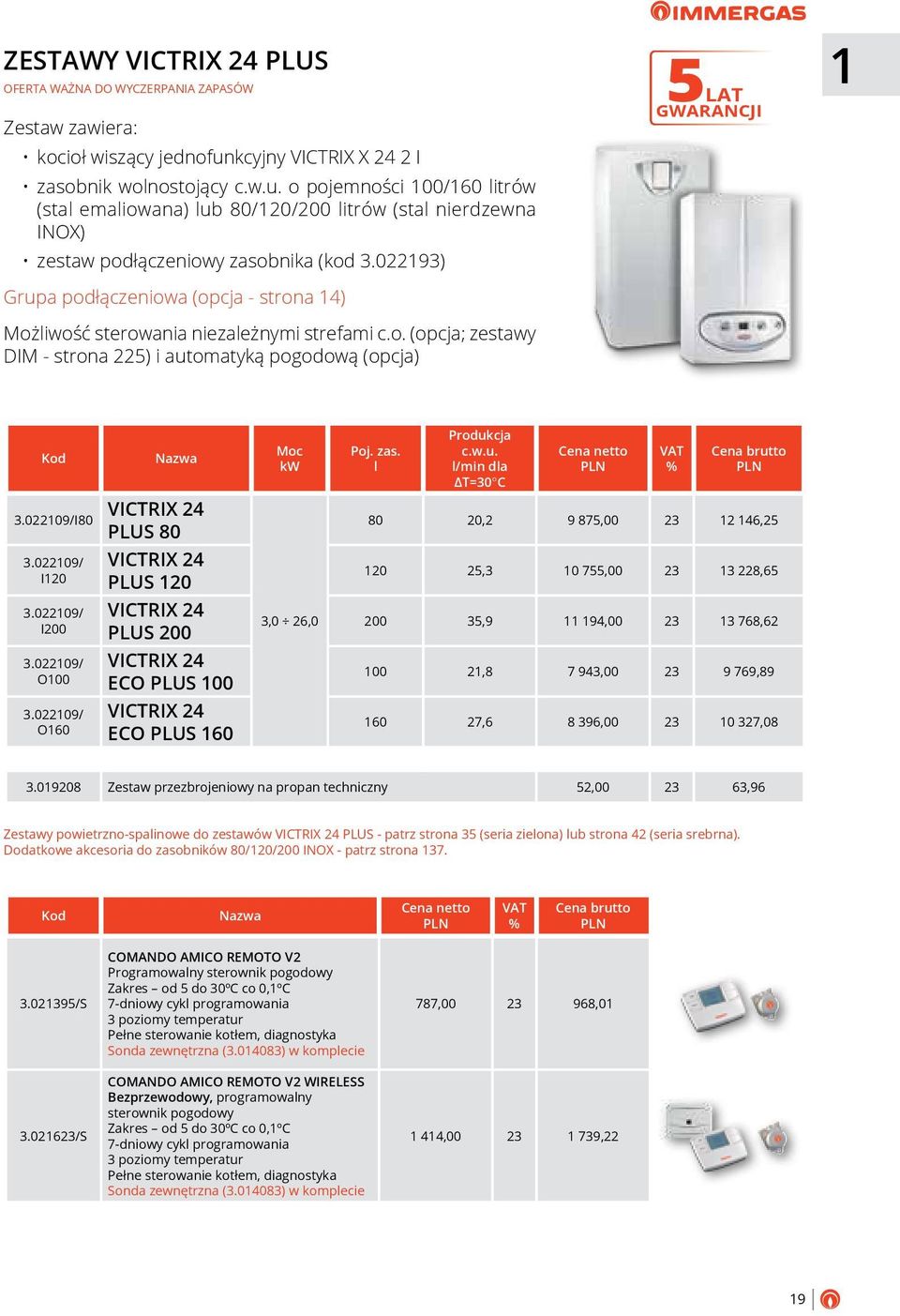

19 ZESTAWY VICTRIX 24 PLUS OFERTA WAŻNA DO WYCZERPANIA ZAPASÓW Zestaw zawiera: kocioł wiszący jednofunkcyjny VICTRIX X 24 2 I zasobnik wolnostojący c.w.u. o pojemności 100/160 litrów (stal emaliowana) lub 80/120/200 litrów (stal nierdzewna INOX) zestaw podłączeniowy zasobnika (kod ) Grupa podłączeniowa (opcja - strona 14) Możliwość sterowania niezależnymi strefami c.o. (opcja; zestawy DIM - strona 225) i automatyką pogodową (opcja) 3lata 5 lat 10 lat 1 Moc kw Poj. zas. l Produkcja c.w.u. l/min dla ΔT=30 C /I80 VICTRIX 24 PLUS , , , / I120 VICTRIX 24 PLUS , , , / I200 VICTRIX 24 PLUS 200 3,0 26, , , , / O100 VICTRIX 24 ECO PLUS , , , / O160 VICTRIX 24 ECO PLUS , , , Zestaw przezbrojeniowy na propan techniczny 52, ,96 Zestawy powietrzno-spalinowe do zestawów VICTRIX 24 PLUS - patrz strona 35 (seria zielona) lub strona 42 (seria srebrna). Dodatkowe akcesoria do zasobników 80/120/200 INOX - patrz strona /S COMANDO AMICO REMOTO V2 Programowalny sterownik pogodowy Zakres od 5 do 30ºC co 0,1ºC 7-dniowy cykl programowania 3 poziomy temperatur Pełne sterowanie kotłem, diagnostyka Sonda zewnętrzna ( ) w komplecie 787, , /S COMANDO AMICO REMOTO V2 WIRELESS Bezprzewodowy, programowalny sterownik pogodowy Zakres od 5 do 30ºC co 0,1ºC 7-dniowy cykl programowania 3 poziomy temperatur Pełne sterowanie kotłem, diagnostyka Sonda zewnętrzna ( ) w komplecie 1 414, ,22 19

20 1 KOTŁY KONDENSACYJNE SERIA VICTRIX SUPERIOR ErP KOTŁY WISZĄCE dostosowane do wymagań dyrektywy ErP wymiennik ciepła ze stali nierdzewnej INOX, palnik PRE-MIX sterowanie cyfrowe, zapłon elektroniczny błękitny, podświetlany panel sterujący płynna modulacja c.o. i c.w.u., autodiagnostyka kotła 3lata 5 lat 10 lat energooszczędna pompa obiegowa c.o. o automatycznie regulowanej prędkości naczynie przeponowe c.o., grupa bezpieczeństwa c.o., grupa podłączeniowa w standardzie system Aqua Celeris do wspomagania produkcji c.w.u. (funkcja komfortu c.w.u.)* możliwość sterowania niezależnymi strefami c.o. (opcja; zestawy DIM - strona 225) możliwość współpracy z automatyką pogodową (opcja) oraz centralnym sterownikiem systemowym AUDAX (patrz strona 205) XL VICTRIX SUPERIOR 32 2 ErP A A VICTRIX SUPERIOR 32 X ErP A VICTRIX SUPERIOR 32 2 ErP komora spalania: zamknięta kocioł dwufunkcyjny przepływowy , ,77 moc c.o.: 4,0 32,0 kw Rodzaj gazu: GZ50, GZ Zestaw przezbrojeniowy na propan techniczny 52, ,96 NOWOSĆ VICTRIX SUPERIOR 32 X 2 ErP komora spalania: zamknięta kocioł jednofunkcyjny moc: 4,0 32,0 kw Rodzaj gazu: GZ50, GZ , , Zestaw przezbrojeniowy na propan techniczny 52, ,96 Zestawy powietrzno-spalinowe do kotłów VICTRIX SUPERIOR ErP - strona 35 (seria zielona) lub strona 42 (seria srebrna). * w kotłach przepływowych 20

21 ZESTAWY VICTRIX SUPERIOR ErP PLUS Zestaw zawiera: kocioł wiszący jednofunkcyjny VICTRIX SUPERIOR ErP 32 X zasobnik wolnostojący c.w.u. o pojemności 80, 120, 200 lub 300 litrów (stal nierdzewna INOX) zestaw podłączeniowy zasobnika (kod ) sterownik pogodowy Super Comando Amico Remoto (kod ) z sondą zewnętrzną (kod ) Możliwość sterowania niezależnymi strefami c.o. (opcja; zestawy DIM - patrz strona 225) 3lata 5 lat 10 lat 1 XL XL VICTRIX SUPERIOR ErP 32 PLUS 80 A A VICTRIX SUPERIOR ErP 32 PLUS 120 A A VICTRIX SUPERIOR ErP 32 PLUS 200 A A VICTRIX SUPERIOR ErP 32 PLUS 300 A A /I / I / I / I300 VICTRIX SUPERIOR ErP 32 PLUS 80 VICTRIX SUPERIOR ErP 32 PLUS 120 VICTRIX SUPERIOR ErP 32 PLUS 200 VICTRIX SUPERIOR ErP 32 PLUS 300 Moc kw 4,0 32,0 Poj. zas. l Produkcja c.w.u. l/min dla ΔT=30 C 80 21, , , , , , , , , , , , Zestaw przezbrojeniowy na propan techniczny 52, ,96 Zestawy powietrzno-spalinowe do zestawów VICTRIX SUPERIOR ErP PLUS - patrz strona 35 (seria zielona) lub strona 42 (seria srebrna). Dodatkowe akcesoria do zasobników INOX - patrz strona

22 1 KOTŁY KONDENSACYJNE AKCESORIA DODATKOWE do kotłów serii Victrix SUPERIOR ErP: /S SUPER COMANDO AMICO REMOTO Programowalny sterownik pogodowy Zakres od 5 do 30ºC co 0,1ºC 7-dniowy cykl programowania 3 poziomy temperatur Pełne sterowanie kotłem, diagnostyka Duży podświetlany panel Funkcja stacji meteo Sonda zewnętrzna ( ) w komplecie 950, , ZESTAW DO PODŁĄCZENIA ZASOBNIKA C.W.U. DO KOTŁA VICTRIX SUPERIOR ErP 32 X Zestaw zawiera: - napęd zaworu trójdrożnego, - rurki podłączeniowe, - sondę temperatury zasobnika* 347, , MODUŁ PODŁĄCZENIOWY DO KASKADY KOTŁÓW VICTRIX SUPERIOR ErP 32 X Umożliwia stworzenie kaskady do 7 kotłów zarządzanych termoregulatorem kaskadowo-strefowym (54) 441, , PŁYTKA PRZEKAŹNIKOWA montowana wewnątrz kotła, do obsługi funkcji dodatkowych (sterowanie zewnętrznym zaworem gazu, sygnalizacją alarmu, dodatkową strefą c.o.) 239, ,97 Kotły serii VICTRIX SUPERIOR ErP mogą również współpracować z dowolnym termostatem pokojowym typu TYBOX (strona 211). * w zasobnikach 80/120/200 INOX sonda jest zainstalowana fabrycznie 22

23 SERIA VICTRIX zeus 26 KOTŁY WISZĄCE Z WBUDOWANYM ZASOBNIKIEM C.W.U. OFERTA WAŻNA DO WYCZERPANIA ZAPASÓW 3lata 5 lat 1 produkcja c.w.u.: wbudowany zasobnik c.w.u. ze stali nierdzewnej INOX o pojemności 45 litrów wymiennik ciepła ze stali nierdzewnej INOX, palnik PRE-MIX zapłon elektroniczny płynna modulacja c.o. i c.w.u. 10 lat pompa obiegowa c.o., naczynie przeponowe c.o., grupa bezpieczeństwa c.o., grupa bezpieczeństwa zasobnika możliwość sterowania niezależnymi strefami c.o. (opcja; zestawy DIM - patrz strona 225) możliwość współpracy z automatyką pogodową (opcja) VICTRIX ZEUS 26 1 I komora spalania: zamknięta moc c.o.: 3,0 23,6 kw moc c.w.u.: 3,0 26,0 kw wydatek c.w.u.:15,6 l/min przy Δt=30 C rodzaj gazu: GZ50, GZ35, GZ , , Zestaw przezbrojeniowy na propan techniczny 52, , Grupa podłączeniowa 226, ,98 23

24 1 KOTŁY KONDENSACYJNE SERIA VICTRIX zeus 26 ErP KOTŁY WISZĄCE Z WBUDOWANYM ZASOBNIKIEM C.W.U. 3lata 5 lat dostosowane do wymagań dyrektywy ErP produkcja c.w.u.: wbudowany zasobnik c.w.u. ze stali nierdzewnej INOX o pojemności 45 litrów 10 lat wymiennik ciepła ze stali nierdzewnej INOX, palnik PRE-MIX zapłon elektroniczny płynna modulacja c.o. i c.w.u. energooszczędna pompa obiegowa c.o. o automatycznie regulowanej prędkości naczynie przeponowe c.o., grupa bezpieczeństwa c.o., grupa bezpieczeństwa zasobnika, możliwość sterowania niezależnymi strefami c.o. (opcja; zestawy DIM - patrz strona 225) możliwość współpracy z automatyką pogodową (opcja) VICTRIX ZEUS 26 2 ErP A XL A VICTRIX ZEUS 26 2 ErP komora spalania: zamknięta moc c.o.: 3,0 23,6 kw moc c.w.u.: 3,0 26,0 kw wydatek c.w.u.:15,6 l/min przy Δt=30 C rodzaj gazu: GZ50, GZ35, GZ , ,84 NOWOSĆ Zestaw przezbrojeniowy na propan techniczny 52, , Grupa podłączeniowa 226, ,98 Zestawy powietrzno-spalinowe do kotłów VICTRIX ZEUS 26 2 ErP - patrz strona 35 (seria zielona) lub strona 42 (seria srebrna). 24

25 AKCESORIA DODATKOWE do kotłów serii Victrix ZEUS 26/26 ErP: /S COMANDO AMICO REMOTO V2 Programowalny sterownik pogodowy Zakres od 5 do 30ºC co 0,1ºC 7-dniowy cykl programowania 3 poziomy temperatur Pełne sterowanie kotłem, diagnostyka Sonda zewnętrzna ( ) w komplecie 787, , ZESTAW PRZYŁĄCZENIOWY RECYRKULACJI C.W.U. tylko złączka recyrkulacyjna 201, , ZESTAW PRZYŁĄCZENIOWY RECYRKULACJI C.W.U. z pompą cyrkulacyjną (do zamontowania wewnątrz kotła) 999, , Zestaw naczynia wyrównawczego zasobnika c.w.u. montowany wewnątrz kotła 313, , Zabezpieczający zawór zwrotny współpracujący z naczyniem wyrównawczym c.w.u. 299, ,77 Kotły serii VICTRIX ZEUS / VICTRIX ZEUS ErP mogą również współpracować z dowolnym termostatem pokojowym typu TYBOX (strona 211). 25

26 1 KOTŁY KONDENSACYJNE SERIA VICTRIX zeus SUPERIOR ErP KOTŁY WISZĄCE Z WBUDOWANYM ZASOBNIKIEM C.W.U. dostosowane do wymagań dyrektywy ErP produkcja c.w.u.: wbudowany zasobnik c.w.u. ze stali nierdzewnej INOX o pojemności 54 litry 10 lat wymiennik ciepła ze stali nierdzewnej INOX, palnik PRE-MIX zapłon elektroniczny intuicyjny panel sterujący z czytelnym, błękitnym wyświetlaczem sterowanie cyfrowe, autodiagnostyka płynna modulacja c.o. i c.w.u. energooszczędna pompa obiegowa c.o. o automatycznie regulowanej prędkości naczynie przeponowe c.o., naczynie przeponowe c.w.u., grupa bezpieczeństwa c.o., grupa bezpieczeństwa zasobnika, grupa podłączeniowa w standardzie możliwość sterowania niezależnymi strefami c.o. (opcja; zestawy DIM - patrz strona 225) możliwość współpracy z automatyką pogodową (opcja) 3lata 5 lat A XL XL ZEUS SUPERIOR VICTRIX 26 2 ErP A VICTRIX ZEUS SUPERIOR 32 2 ErP A A VICTRIX ZEUS SUPERIOR 26 2 ERP komora spalania: zamknięta moc c.o.: 4,7 21,0 kw moc c.w.u.: 4,7 25,8 kw wydatek c.w.u.:16,0 l/min przy Δt=30 C rodzaj gazu: GZ50, GZ35, GZ41.5 Zestaw przezbrojeniowy na propan techniczny , ,42 52, ,96 NOWOSĆ VICTRIX ZEUS SUPERIOR 32 2 ErP komora spalania: zamknięta moc: 6,9 32,0 kw wydatek c.w.u.: 19,2 l/min przy Δt=30 C rodzaj gazu: GZ50, GZ35, GZ , , Zestaw przezbrojeniowy na propan techniczny 52, ,96 Zestawy powietrzno-spalinowe do kotłów VICTRIX ZEUS SUPERIOR ErP - patrz strona 35 (seria zielona) lub strona 42 (seria srebrna). 26

27 AKCESORIA DODATKOWE do kotłów serii Victrix ZEUS SUPERIOR KW/ErP : /S SUPER COMANDO AMICO REMOTO Programowalny sterownik pogodowy Zakres od 5 do 30ºC co 0,1ºC 7-dniowy cykl programowania 3 poziomy temperatur Pełne sterowanie kotłem, diagnostyka Duży podświetlany panel Funkcja stacji meteo Sonda zewnętrzna ( ) w komplecie 950, , PŁYTKA PRZEKAŹNIKOWA montowana wewnątrz kotła, do obsługi funkcji dodatkowych (sterowanie zewnętrznym zaworem gazu, sygnalizacją alarmu, dodatkową strefą c.o.) 239, , ZESTAW PRZYŁĄCZENIOWY RECYRKULACJI C.W.U. 201, , ZESTAW PRZYŁĄCZENIOWY RECYRKULACJI C.W.U. z pompą cyrkulacyjną (do zamontowania wewnątrz kotła) 999, ,77 Kotły serii VICTRIX ZEUS SUPERIOR kw / ErP mogą również współpracować z dowolnym termostatem pokojowym typu TYBOX (strona 211). 27

28 1 KOTŁY KONDENSACYJNE SERIA hercules condensing 3 ErP KOTŁY stojące Z WBUDOWANYM ZASOBNIKIEM C.W.U. 3lata 5 lat dostosowane do wymagań dyrektywy ErP produkcja c.w.u.: wbudowany zasobnik c.w.u. ze stali nierdzewnej INOX o pojemności lat litrów z dwiema niezależnymi wężownicami wymiennik ciepła ze stali nierdzewnej INOX, palnik PRE-MIX sterowanie cyfrowe, zapłon elektroniczny, autodiagnostyka kotła, płynna modulacja c.o. i c.w.u. energooszczędne pompy obiegowe c.o. naczynie przeponowe c.o., naczynie przeponowe c.w.u., grupa bezpieczeństwa c.o., grupa bezpieczeństwa zasobnika, sprzęgło hydrauliczne wyjście recyrkulacji z zasobnika c.w.u., grupa podłączeniowa funkcja wygrzewu antylegionelli, funkcja cyklicznej autodiagnostyki, funkcja automatycznego odpowietrzania instalacji możliwość sterowania niezależnymi strefami c.o. (w tym do dwóch o niskiej temperaturze czynnika) za pomocą fabrycznych zestawów montowanych wewnątrz kotła (opcja - str.31) możliwość współpracy z automatyką pogodową (opcja), możliwość podłączenia kolektora słonecznego (opcja) XXL XXL XXL HERCULES CONDENSING 26 3 ErP A B HERCULES CONDENSING 32 3 ErP A B HERCULES CONDENSING ABT 32 3 ErP A B HERCULES CONDENSING 26 3 ErP komora spalania: zamknięta moc c.w.u.: 4,7 25,8 kw moc c.o.: 4,7 23,9 kw wydatek c.w.u.: 19,9 l/min przy Δt=30 C rodzaj gazu: GZ50, GZ35, GZ , , Zestaw przezbrojeniowy na propan techniczny HERCULES CONDENSING 32 3 Erp komora spalania: zamknięta moc: 6,9 32,0 kw wydatek c.w.u.: 24,3 l/min przy Δt=30 C rodzaj gazu: GZ50, GZ35, GZ41.5 HERCULES CONDENSING ABT 32 3 ErP komora spalania: zamknięta wbudowany moduł sterowania strefą ogrzewania podłogowego z pompą obiegową, zaworem mieszającym i centralką elektroniczną moc: 6,9 32,0 kw wydatek c.w.u.: 24,3 l/min przy Δt=30 C rodzaj gazu: GZ50, GZ35, GZ , , , , , ,31 NOWOSĆ Zestaw przezbrojeniowy na propan techniczny 52, ,96 28

29 SERIA hercules SOLAR ErP KOTŁY KONDENSACYJNE stojące Z WBUDOWANYM ZASOBNIKIEM C.W.U., PRZYSTOSOWANE FABRYCZNIE DO WSPÓŁPRACY Z KOLEKTORAMI SŁONECZNYMI dostosowane do wymagań dyrektywy ErP 10 lat wbudowana grupa pompowa do obsługi kolektorów słonecznych, naczynie przeponowe do instalacji solarnej, grupa bezpieczeństwa instalacji solarnej; sterowanie zestawem solarnym z poziomu menu kotła produkcja c.w.u.: wbudowany zasobnik c.w.u. ze stali nierdzewnej INOX o pojemności 200 litrów z dwoma wężownicami wymiennik ciepła ze stali nierdzewnej INOX, palnik PRE-MIX sterowanie cyfrowe, zapłon elektroniczny, autodiagnostyka kotła, płynna modulacja c.o. i c.w.u. energooszczędne pompy obiegowe c.o. 3lata 5 lat naczynie przeponowe c.o., naczynie przeponowe c.w.u., grupa bezpieczeństwa c.o., grupa bezpieczeństwa zasobnika, sprzęgło hydrauliczne; wyjście recyrkulacji z zasobnika c.w.u., grupa podłączeniowa funkcja wygrzewu antylegionelli, funkcja cyklicznej autodiagnostyki, funkcja automatycznego odpowietrzania instalacji możliwość sterowania niezależnymi strefami c.o. (w tym do dwóch o niskiej temperaturze czynnika) za pomocą fabrycznych zestawów montowanych wewnątrz kotła (opcja - str. 31) możliwość współpracy z automatyką pogodową (opcja) 1 XL HERCULES SOLAR 26 2 ErP A A HERCULES solar 26 2 ERP komora spalania: zamknięta moc c.w.u.: 3,0 26,0 kw moc c.o.: 3,0 23,6 kw wydatek c.w.u.: 19,9 l/min przy Δt=30 C rodzaj gazu: GZ50, GZ35, GZ , ,18 NOWOSĆ Zestaw przezbrojeniowy na propan techniczny 52, ,96 29

30 1 KOTŁY KONDENSACYJNE WYPOSAŻENIE DODATKOWE DO ROZBUDOWY KOTŁÓW HERCULES CONDENSING 3 ErP / HERCULES SOLAR 2 ErP /S SUPER COMANDO AMICO REMOTO Programowalny sterownik pogodowy Zakres od 5 do 30ºC co 0,1ºC 7-dniowy cykl programowania 3 poziomy temperatur Pełne sterowanie kotłem, diagnostyka Duży podświetlany panel Funkcja stacji meteo Sonda zewnętrzna ( ) w komplecie 950, , PŁYTKA PRZEKAŹNIKOWA montowana wewnątrz kotła, do obsługi funkcji dodatkowych (sterowanie zewnętrznym zaworem gazu, sygnalizacją alarmu, dodatkową strefą c.o.) 239, ,97 Zestawy do zamontowania wewnątrz kotła: ZESTAW STREFY NISKIEJ TEMPERATURY Zestaw zawiera: pompę obiegową zawór trójdrożny mieszający centralkę strefową rurki i podłączenia hydrauliczne 2 460, , ZESTAW STREFY WYSOKIEJ TEMPERATURY Zestaw zawiera: pompę obiegową centralkę strefową rurki i podłączenia hydrauliczne 1 985, , ZESTAW DRUGIEJ I TRZECIEJ STREFY WYSOKIEJ TEMPERATURY Zestaw zawiera: 2 pompy obiegowe centralkę strefową rurki i podłączenia hydrauliczne 2 460, , ZESTAW DRUGIEJ STREFY NISKIEJ TEMPERATURY DO WERSJI ABT Zestaw zawiera: pompę obiegową zawór trójdrożny mieszający rurki i podłączenia hydrauliczne 1 888, ,24 30

31 ZESTAW DRUGIEJ I TRZECIEJ STREFY NISKIEJ TEMPERATURY Zestaw zawiera: 2 pompy obiegowe 2 by-passy automatyczne 2 zawory trójdrożne mieszające centralkę strefową rurki i podłączenia hydrauliczne 4 499, , ZESTAW PODŁĄCZENIOWY PANELI SŁONECZNYCH do kotłów Hercules Condensing 3 ErP (Hercules Solar 26 - wyposażenie fabryczne) 289, , ZESTAW PODŁĄCZENIOWY RECYRKULACJI C.W.U. (z pompą cyrkulacyjną) 999, , ZESTAW ZABEZPIECZAJĄCY Niezbędny dla układów niskotemperaturowych bez zaworów mieszających 119, ,37 Zestawy powietrzno-spalinowe do kotłów HERCULES CONDENSING 3 ErP / HERCULES SOLAR ErP - patrz strona 35 (seria zielona) lub strona 42 (seria srebrna). Kotły serii HERCULES CONDENSING 3 ErP / HERCULES SOLAR ErP mogą również współpracować z dowolnym termostatem pokojowym typu TYBOX (strona 211). W przypadku zainstalowania zestawów strefowych należy pomiętać, że każda strefa grzewcza wymaga osobnego termostatu pokojowego (strona 211). Zamiast jednego z nich można zastosować sterownik CARV2 lub Super CAR. 31

32 1 KOTŁY KONDENSACYJNE ZESTAWY IMMERSOLE HS SUPER Kompletna kotłownia kondensacyjna z kolektorami płaskimi IMMERSOLE HS SUPER 2 x 2.0 A++ XL A IMMERSOLE HS SUPER 2 x 2.0B A++ XL A /1101 IMMERSOLE HS SUPER 2 x , , /1101B IMMERSOLE HS SUPER 2 x 2.0B* , ,28 Zestaw zawiera: kocioł HERCULES SOLAR 26 2 ErP 2 kolektory płaskie EP 2.0 / EP 2.0B sterownik SUPER CAR sondę zewnętrzną zestaw do połączenia 2 kolektorów z instalacją płyn solarny - 20 l separator powietrza GW 3/4 odpowietrznik automatyczny z zaworem odcinającym 3/8 Systemy mocowań kolektorów płaskich - patrz strona 166. * Rama kolektora anodowana na kolor brązowy - towar na zamówienie 32

33 ZESTAWY IMMERSOLE HS HEAT PIPE Kompletna kotłownia kondensacyjna z kolektorami PRÓŻNIOWYMI 1 XL IMMERSOLE HS HEAT PIPE 1 x 30 A++ A /2030 IMMERSOLE HS HEAT PIPE 1 x , ,89 Zestaw zawiera: kocioł HERCULES SOLAR 26 2 ErP 1 kolektor próżniowy EV 4,9 (30-rurowy) sterownik SUPER CAR sondę zewnętrzną zestaw do połączenia kolektora z instalacją płyn solarny - 20 l separator powietrza GW 3/4 odpowietrznik automatyczny z zaworem odcinającym 3/8 UWAGA: do zmontowania kolektora próżniowego EV niezbędne jest użycie zestawu mocującego do kolektorów próżniowych (str. 169) Systemy mocowań kolektorów próżniowych - patrz strona

34 34

35 Zestawy powietrzno-spalinowe do kotłów KONDENSACYJNYCH z zamkniętą komorą spalania (typ C) - seria ZIELONA 1 Seria zielona jest zaprojektowana z przeznaczeniem wyłącznie do kotłów kondensacyjnych Immergas. Elementy wylotu spalin wykonane są z tworzywa (PPS) odpornego na działanie kondensatu, natomiast elementy zasysu powietrza - z aluminium. W przypadku zestawów rozdzielnych zarówno przewody powietrzne, jak i spalinowe są wykonane z tworzywa. System połączeń z uszczelkami wargowymi pozwala na szybki montaż gwarantujący trwałość i szczelność układu. System składa się z podstawowych zestawów zawierających początkowy (z kołnierzem mocującym do kotła) i końcowy element układu (końcówka zasysu powietrza / wylotu spalin). Zestawy podstawowe mogą być wydłużane przy użyciu elementów dodatkowych (rury, kolana). Uwaga: Zestawy powietrzno-spalinowe do kotłów z zamkniętą komorą spalania (seria niebieska) oraz do kotłów kondensacyjnych (seria zielona) NIE MOGĄ BYĆ STOSOWANE ZAMIENNIE. MAKSYMALNA DŁUGOŚĆ ZESTAWU POWIETRZNO-SPALINOWEGO SERIA ZIELONA - KOTŁY KONDENSACYJNE Typ zestawu Zestaw koncentryczny poziomy Ø60/100 (z 1 kolanem 90º) Zestaw koncentryczny pionowy Ø60/100 (bez kolan) Długość maksymalna 12,8 m 14,4 m Zestaw rozdzielny Ø80+80 (z końcówką zasysu powietrza, 1 m rury zasysu powietrza oraz 30 m 2 kolanami 90º) Zestaw rozdzielny Ø80 + wkład kominowy pionowy Ø60 (z końcówką zasysu powietrza, 1 m rury zasysu powietrza oraz 22 m 2 kolanami 90º) Zastosowanie kolana powoduje skrócenie maksymalnej długości przewodu powietrzno-spalinowego zgodnie z poniższą tabelą: Element Kolano koncentryczne 90 Ø60/100 Odpowiadająca długość prostego odcinka przewodu 1,3 m Kolano koncentryczne 45 Ø60/100 1 m Wlot powietrza 2,2 m Kolano 90 Ø80 Wylot spalin 2,1 m Wlot powietrza 1,4 m Kolano 45 Ø80 Wylot spalin 1,3 m W celu zagwarantowania poprawności działania kotła należy podczas projektowania układu powietrzno-spalinowego dokonać obliczeń sprawdzających, korzystając z tabeli Współczynników oporu (254). Opór sumaryczny zestawu nie może przekroczyć wartości

36 1 ZESTAWY POWIETRZNO-SPALINOWE DO KOTŁÓW KONDENSACYJNYCH - SERIA ZIELONA ZESTAW KONCENTRYCZNY Ø60/100 a) b) Schemat instalacji zestawu koncentrycznego Ø60/100: a) poziomego - wylot przez ścianę b) pionowego - wylot przez strop NOWOSĆ ZESTAW KONCENTRYCZNY POZIOMY 60/100 Zestaw zawiera: kolano 90 z kołnierzem montażowym końcówkę poziomą koncentryczną 1 m rozety maskujące i komplet uszczelnień ZESTAW KONCENTRYCZNY POZIOMY 60/100 Zestaw zawiera: kolano 90 z kołnierzem montażowym końcówkę poziomą koncentryczną 0,8 m rozety maskujące i komplet uszczelnień 433, ,59 340, , ZESTAW KONCENTRYCZNY PIONOWY 60/100 Zestaw zawiera: podstawę koncentryczną końcówkę pionową koncentryczną 1,25 m obróbkę blacharską z przejściem dachowym rozety maskujące i komplet uszczelnień 798, ,54 36

37 RURA KONCENTRYCZNA 60/100 0,5 m 123, , RURA KONCENTRYCZNA 60/100 1 m 234, , KOLANO KONCENTRYCZNE 90 60/ , , KOLANO KONCENTRYCZNE 45 60/ , , PODSTAWA KONCENTRYCZNA 60/ , , ROZETA MASKUJĄCA 100 (zestaw 2 szt.) 63, ,49 37

38 1 ZESTAWY POWIETRZNO-SPALINOWE DO KOTŁÓW KONDENSACYJNYCH - SERIA ZIELONA ZESTAW ROZDZIELNY Ø80+80 Schemat instalacji zestawu rozdzielnego Ø80+80: ZESTAW ROZDZIELNY Zestaw zawiera: podstawę wlotu powietrza, podstawę wylotu spalin 2 kolana 90 rurę 1m z kratką wlotu rurę 1m wylotu rozety maskujące i komplet uszczelnień 555, , RURA PROSTA 80-0,5 m (komplet 4 szt)* 259, , RURA PROSTA 80-1 m (komplet 4 szt.)* 345, , KOLANO (komplet 4 szt.)* 295, , KOLANO , ,29 * Istnieje możliwość zamawiania pojedynczych elementów 38

39 PODSTAWA WLOTU POWIETRZA + PODSTAWA WYLOTU SPALIN , , ROZETA MASKUJĄCA 80 26, ,98 KZP-D.80-V KOŃCÓWKA WYLOTU SPALIN 80 ze stali nierdzewnej 201, ,23 KZP-D.80-V/ WEN KOŃCÓWKA WYLOTU SPALIN 80 WENTYLOWANA ze stali nierdzewnej 275, ,25 39

40 1 ZESTAWY POWIETRZNO-SPALINOWE DO KOTŁÓW KONDENSACYJNYCH - SERIA ZIELONA ELEMENTY WKŁADU KOMINOWEGO Ø60 - INSTALACJA PIONOWA W SZACHCIE KOMINOWYM Zestaw pozwala na odprowadzenie spalin za pomocą rury Ø60 wprowadzonej do szachtu kominowego połączonej z rurą wylotu spalin zestawu rozdzielnego Ø Połączenie rur poziomych Ø80 i rur pionowych Ø60 jest wykonane za pomocą kolana 90 z redukcją Ø80/60 ( ). Przewód pionowy Ø60 zakończony jest dowolną końcówką pionową (KZP-D.60-V, K ). Rury muszą być zabezpieczone za pomocą opasek łączących ( ). Opaski te powinny być montowane naprzemiennie z opaskami centrującymi ( ), które ustawiają centralnie rury wewnątrz szachtu kominowego. Odprowadzenie kondensatu realizowane jest przez kocioł. 40

41 RURA PROSTA 60-1 m (komplet 4 szt.)* 295, , RURA PROSTA 60-2 m 148, , KOLANO Z REDUKCJĄ 60/80 z elementem mocującym do podpory , , PODPORA KOLANA 90º 149, , PANEL MASKUJĄCY 186, , KOLANO , , OPASKA ŁĄCZĄCA DO RUR 60 zestaw 5 szt.* 234, , OPASKA CENTRUJĄCA DO RUR 60 zestaw 3 szt.* 259, , KOMPLETNA PIONOWA KOŃCÓWKA WYLOTU SPALIN Ø60 z przykryciem szachtu 607, ,61 KZP-D.60-V KOŃCÓWKA PIONOWA WYLOTU SPALIN 60 ze stali nierdzewnej 100, ,00 K KOŃCÓWKA PIONOWA WYLOTU SPALIN 60 WENTYLOWANA ze stali nierdzewnej 248, ,04 * Istnieje możliwość zamawiania pojedynczych elementów 41

42 1 ZESTAWY POWIETRZNO-SPALINOWE DO KOTŁÓW KONDENSACYJNYCH - SERIA SREBRNA Zestawy powietrzno-spalinowe do kotłów tradycyjnych I KONDENSACYJNYCH z zamkniętą komorą spalania (typ C) - seria SREBRNA Seria srebrna jest zaprojektowana z przeznaczeniem do kotłów tradycyjnych oraz kondensacyjnych Immergas. Elementy wykonane są ze stali nierdzewnej. System połączeń z uszczelkami wargowymi pozwala na szybki montaż gwarantujący trwałość i szczelność układu. System składa się z podstawowych zestawów zawierających początkowy (z kołnierzem mocującym do kotła) i końcowy element układu (końcówka zasysu powietrza / wylotu spalin). Zestawy podstawowe mogą być wydłużane przy użyciu elementów dodatkowych (rury, kolana). Dla kotłów kondensacyjnych o mocy do 35 kw stosuje się przewody koncentryczne o średnicy Ø60/100 lub rozdzielne Ø80. W przypadku zastosowania innych średnic należy dokonać stosownych obliczeń. Odpływ powstałego w procesie spalania kondensatu realizowany jest poprzez kocioł. UWAGA: Zestawy powietrzno-spalinowe do kotłów kondensacyjnych serii zielonej i serii srebrnej różnią się sposobem połączeń. Możliwe do zrealizowania są jedynie układy, w których pierwsza część wylotu spalin (od strony kotła) pochodzi z serii zielonej, a dalszy ciąg (aż do końca wylotu) z serii srebrnej. 42

43 MAKSYMALNA DŁUGOŚĆ ZESTAWU POWIETRZNO-SPALINOWEGO SERIA SREBRNA - KOTŁY KONDENSACYJNE 1 Typ zestawu Długość maksymalna Zestaw koncentryczny poziomy Ø60/100 (z 1 kolanem 90 ) 12,8 m Zestaw koncentryczny pionowy Ø60/100 (bez kolan) 14,4 m Zestaw rozdzielny Ø80+80 (z końcówką zasysu powietrza, 1 m rury zasysu powietrza oraz 2 kolanami 90 ) 30 m Zestaw rozdzielny Ø80 + wkład kominowy pionowy Ø60 (z końcówką zasysu powietrza, 1 m rury zasysu powietrza oraz 2 kolanami 90 ) 22 m Zastosowanie kolana powoduje skrócenie maksymalnej długości przewodu powietrzno-spalinowego zgodnie z poniższą tabelą: Element Kolano koncentryczne 90 Ø60/100 Odpowiadająca długość prostego odcinka przewodu 1,3 m Kolano koncentryczne 45 Ø60/100 Kolano 90 Ø80 Kolano 45 Ø80 1 m Wlot powietrza 2,2 m Wylot spalin 2,1 m Wlot powietrza 1,4 m Wylot spalin 1,3 m W celu zagwarantowania poprawności działania kotła należy podczas projektowania układu powietrzno-spalinowego dokonać obliczeń sprawdzających, korzystając z tabeli Współczynników oporu (strona 256). Opór sumaryczny zestawu nie może przekroczyć wartości

44 1 ZESTAWY POWIETRZNO-SPALINOWE DO KOTŁÓW KONDENSACYJNYCH - SERIA SREBRNA ZESTAW KONCENTRYCZNY Ø60/100 a) b) Schemat instalacji zestawu koncentrycznego Ø60/100: a) poziomego - wylot przez ścianę b) pionowego - wylot przez strop K ZESTAW KONCENTRYCZNY POZIOMY 60/100 Zestaw zawiera: kolano 87 z kołnierzem montażowym końcówkę poziomą koncentryczną 1m rozety maskujące i komplet uszczelnień 482, ,86 K ZESTAW KONCENTRYCZNY PIONOWY 60/100 Zestaw zawiera: podstawę koncentryczną końcówkę pionową koncentryczną rurę koncentryczną 0,5 m rozety maskujące i komplet uszczelnień 552, ,96 44

45 1 K RURA KONCENTRYCZNA 60/100 0,5 m 130, ,90 K RURA KONCENTRYCZNA 60/100 1 m 178, ,94 K A KOŃCÓWKA KONCENTRYCZNA POZIOMA 60/100-1 m 305, ,15 K KOLANO KONCENTRYCZNE 87 60/ , ,18 K KOLANO KONCENTRYCZNE 45 60/ , ,11 K KOLANO KONCENTRYCZNE 87 60/100 z kołnierzem montażowym 198, ,54 K PODSTAWA KONCENTRYCZNA 60/ , ,65 K.T60100P PODSTAWA KONCENTRYCZNA 60/100 Z TRÓJNIKIEM REWIZYJNYM 408, ,84 K ROZETA MASKUJĄCA , ,59 K.PD1 PRZEJŚCIE DACHOWE PŁASKIE 100 (do dachów płaskich lub zabezpieczenia szachtu) 65, ,95 K.PD2 PRZEJŚCIE DACHOWE REGULOWANE 100 (do dachów o kącie nachylenia do 30 ) 133, ,59 K.PDU PRZEJŚCIE DACHOWE UNIWERSALNE 100 (elastyczne) 288, ,24 45

46 1 ZESTAWY POWIETRZNO-SPALINOWE DO KOTŁÓW KONDENSACYJNYCH - SERIA SREBRNA ZESTAW ROZDZIELNY Ø80+80 Schemat instalacji zestawu rozdzielnego Ø80+80: K ZESTAW ROZDZIELNY Zestaw zawiera: podstawę wlotu powietrza, podstawę wylotu spalin 2 kolana 87 2 rury proste 1m kratkę wlotu rozety maskujące i komplet uszczelnień 532, ,36 K RURA PROSTA 80-0,5 m 62, ,26 K RURA PROSTA 80-1 m 71, ,33 K KOLANO , ,33 K KOLANO , ,79 K PODSTAWA WLOTU POWIETRZA + PODSTAWA WYLOTU SPALIN , ,36 46

47 1 K KRATKA POZIOMA 80 WLOTU POWIETRZA /WYLOTU SPALIN 67, ,41 KZP-D.80-V KOŃCÓWKA WYLOTU SPALIN , ,23 KZP-D.80- V/WEN KOŃCÓWKA WYLOTU SPALIN 80 WENTYLOWANA 275, ,25 ELEMENTY WKŁADU KOMINOWEGO 60 K RURA PROSTA 60-0,5 m 56, ,88 K RURA PROSTA 60-1 m 71, ,33 K A KOLANO , ,10 K KOLANO , ,79 K B REDUKCJA 80/60 55, ,65 K KOŃCÓWKA PIONOWA WYLOTU SPALIN 60 WENTYLOWANA z daszkiem wylotu spalin , ,04 KZP-D.60-V KOŃCÓWKA PIONOWA WYLOTU SPALIN , ,00 K D KOLANO REDUKCYJNE 60/80 Z ODPROWADZENIEM KONDENSATU I PODPORĄ 130, ,90 47

48 1 ZESTAWY POWIETRZNO-SPALINOWE DO KOTŁÓW KONDENSACYJNYCH - SERIA SREBRNA ZESTAWY TYPU S Zestaw pozwala na zasys powietrza bezpośrednio z szachtu kominowego. Zestaw zawiera: kolano koncentryczne z kołnierzem montażowym (1)* rurę koncentryczną (2) z rozetą maskującą kolano 87 z elementem mocującym (3) końcówkę wylotu spalin wentylowaną (4) K.Z60/100 Zestaw IMMERGAS S 60/100 SREBRNY K.Z60/100B Zestaw IMMERGAS S 60/100 BIAŁY K.Z80/125 Zestaw IMMERGAS S 80/125 SREBRNY K.Z80/125B Zestaw IMMERGAS S 80/125 BIAŁY 525, ,75 554, ,42 699, ,77 729, ,67 *niezależnie od średnicy Ø zestawu podłączenie do kotła jest zawsze Ø60/100 48
