1 SZCZEGÓŁOWA SPECYFIKACJA TECHNICZNA SKATEPARK W TARNOBRZEGU OWIETLENIE ST BUDOWA KABLOWYCH LINII ENERGETYCZNYCH OWIETLENIA TERENU CPV CPV

2 1. Wstp Projekt budowlany Skatepark w Tarnobrzegu Przedmiot SST Przedmiotem niniejszej szczegółowej specyfikacji technicznej (SST) s wymagania dotyczce wykonania i odbioru kablowych linii energetycznych i owietlenia terenu w ramach budowy skateparku w Tarnobrzegu Zakres stosowania SST Szczegółowa specyfikacja techniczna (SST) stanowi cz SIWZ i naley j stosowa w zaleceniu i wykonaniu robót opisanych w punkcie Zakres robót objtych SST Ustalenia zawarte w niniejszej specyfikacji maj zastosowanie do budowy linii kablowej nn owietlenia terenu wraz z montaem tablicy rozdzielczej, słupów i opraw owietleniowych Okrelenia podstawowe Linia kablowa - kabel wieloyłowy lub wizka kabli jednoyłowych w układzie wielofazowym albo kilka kabli jedno lub wieloyłowych połczonych równolegle, łcznie z osprztem, ułoone na wspólnej trasie i łczce zaciski tych samych dwóch urzdze elektrycznych jedno lub wielofazowych Trasa kablowa - pas terenu, w którym ułoone s jedna lub wicej linii kablowych Napicie znamionowe linii napicie midzyprzewodowe, na które linia kablowa została zbudowana Osprzt linii kablowej - zbiór elementów przeznaczonych do łczenia, rozgałzienia lub zakoczenia kabli Osłona kabla - konstrukcja przeznaczona do ochrony kabla przed uszkodzeniami mechanicznymi, chemicznymi i działaniem łuku elektrycznego Przykrycie - tama ułoona nad kablem w celu ochrony przed mechanicznym uszkodzeniem od góry Przegroda - osłona ułoona wzdłu kabla w celu oddzielenia go od ssiedniego kabla lub od innych urzdze Skrzyowanie - takie miejsce na trasie linii kablowej, w którym jakakolwiek cz rzutu poziomego linii kablowej przecina lub pokrywa jakkolwiek cz rzutu poziomego innej linii kablowej lub innego urzdzenia podziemnego Zblienie - takie miejsce na trasie linii kablowej, w którym odległo midzy lini kablow, urzdzeniem podziemnym lub drog komunikacyjn itp. Jest mniejsza ni odległo dopuszczalna dla danych warunków układania bez stosowania przegród lub osłon zabezpieczajcych i w których nie wystpuje skrzyowanie Przepust kablowy - konstrukcja o przekroju okrgłym przeznaczona do ochrony kabla przed uszkodzeniami mechanicznymi, chemicznymi i działaniem łuku elektrycznego Dodatkowa ochrona przeciwporaeniowa - ochrona czci przewodzcych, dostpnych w przypadku pojawienia si na nich napicia w warunkach zakłóceniowych Słup owietleniowy - konstrukcja wsporcza linii osadzona w gruncie bezporednio lub za pomoc fundamentu słuca do zamocowania oprawy owietleniowej na wys. do 14m Pozostałe okrelenia podstawowe s zgodna z norm PN-61/E [1] i definicjami podanymi w SST D-M Wymagania ogólne pkt Ogólne wymagania dotyczce robót Ogólne wymagania dotyczce robót podano w SST D-M Wymagania ogólne pkt.1.5. Wykonawca przed przystpieniem do wykonania robót powinien przedstawi do aprobaty Inyniera program zapewnienia jakoci (PZJ).

3 MATERIAŁY 2.1. Ogólne wymagania 2.2. Kable 2.3. Piasek 2.4. Folia Ogólne wymagania dotyczce materiałów podano w SST D-M Wymagania ogólne pkt.2. Wszystkie zakupione przez wykonawc materiały, dla których normy PN i BN przewiduj posiadanie zawiadczenia o jakoci lub atestu, powinny by zaopatrzone przez producenta w taki dokument. Inne materiały powinny by wyposaone w takie dokumenty na yczenie Inyniera. Przy przebudowie istniejcych linii kablowych lub budowie nowych naley stosowa kable zgodne z dokumentacj projektow YAKY 4x35mm 2 0,6/1kV. Jeeli dokumentacja projektowa nie przewiduje inaczej, to w kablowych liniach elektroenergetycznych naley stosowa nastpujce typy kabli: - YAKY wg. PN-76/E [7] o napiciu znamionowym do 1 kv. Przekrój ył kabli powinien by dobrany w zalenoci od dopuszczalnego spadku napicia i dopuszczalnej temperatury nagrzania kabla przez prdy robocze i zwarciowe wg zarzdzenia MGiE [24] oraz powinien spełnia wymagania skutecznoci zerowania w instalacjach zerowanych wg zrzdzenia Ministra Przemysłu [23]. Piasek do układania kabli w gruncie powinien odpowiada wymaganiom BN-87/ [16]. Foli naley stosowa do ochrony kabli przed uszkodzeniami mechanicznymi. Zaleca si stosowanie folii kalendrowanej z uplastycznionego PCV o gruboci od 0,4 do 0,6 mm, gat.i. Dla ochrony kabli o napiciu do 1 kv naley stosowa foli koloru niebieskiego.szerokoc folii powinna by taka, aby przykrywała kable, lecz nie wsza ni 20 cm. Folia powinna spełnia wymagania BN-68/ [15] Słupy owietleniowe Zgodnie z dokumentacj projektow naley zabudowa słupy uliczne cylindryczne typu S-90c prod. Elektromonta Rzeszów i wyposay w projektory typu 3074 PD2 400 N/H-A 2.6.Tabliczki bezpiecznikowe Tabliczki bezpiecznikowe powinny posiada podstaw, zabezpieczenie typu S301 B10A oraz zaciski dla podłczenia ył kabla YAKY 4x25mm 2. Stosowa złcza kablowe do słupów. 2.7.Szafka owietleniowa Szafka owietleniowa powinna by zgodna z dokumentacj projektow i odpowiada wymaganiom PN-91/E-05160/01 [4]. Szafka powinna by przystosowana do sieci kablowej tak od strony zasilania jak i odbioru i wykonana na napicie znamionowe 400/230V.Szafka owietleniowa powinna składa si z członów: - zasilajcego dostosowanego do podłczenia kabla o przekroju ył do 50mm 2. -odbiorczego składajcego si pola odpływowego, wyposaonego w zabezpieczenia nadmiarowoprdowe, oraz wyłcznik słucy do bezporedniego włczania i wyłczania owietlenia.

4 Przepusty kablowe 3. SPRZT Przepusty kablowe powinny by wykonane z materiałów niepalnych, z tworzyw sztucznych lub stali, wytrzymałych mechanicznie, chemicznie i odpornych na działanie łuku elektrycznego. Rury uywane na przepusty powinny by dostatecznie wytrzymałe na działanie sił ciskajcych, z jakimi naley si liczy w miejscu ich ułoenia. Wntrza cianek powinny by gładkie lub powleczone warstw wygładzajc ich powierzchni, dla ułatwienia przesuwania kabli. Zaleca si stosowanie na przepusty kablowe rury z polichlorku winylu (PCV) prod. AROT o rednicy wewntrznej nie mniejszej ni 75 mm dla kabli do 1 kv. Rury PCV powinny odpowiada wymaganiom normy PN-80/89205[11]. Rury na przepusty kablowe naley przechowywa na utwardzonym placu, w miejscu zabezpieczonym przed działaniem sił mechanicznych Ogólne wymagania Wykonawca jest zobowizany do uywania jedynie takiego sprztu, który nie spowoduje niekorzystnego wpływu na jako wykonywanych robót, zarówno w miejscu tych robót, jak i te przy wykonywaniu czynnoci pomocniczych oraz w czasie transportu, załadunku i wyładunku materiałów, sprztu itp. Sprzt uywany przez Wykonawc powinien uzyska akceptacj Inyniera. Liczba i wydajno sprztu powinna gwarantowa wykonanie robót zgodnie z zasadami okrelonymi w dokumentacji projektowej, SST i wskazaniach Inyniera w terminie przewidzianym kontraktem. 3.2.Sprzt do wykonania linii kablowej Wykonawca przystpujcy do budowy owietlenia i linii kablowej winien wykaza si moliwoci korzystania z nastpujcych maszyn i sprztem gwarantujcym właciw jako robót: - spawarki transformatorowej - zagszczarki wibracyjnej spalinowej - rcznego zestawu widrów do wiercenia poziomego otworów do Ø 15 cm - wcigarki mechanicznej z napdem elektrycznym od 5 do 10 t - zespołu prdotwórczego trójfazowego, przewonego 20 kva - uraw samochodowy 3 t - podnonik montaowy samochodowy 4. TRANSPORT 4.1. Ogólne wymagania Wykonawca jest zobowizany do stosowania jedynie takich rodków transportu, które nie wpłyn niekorzystnie na jako wykonywanych robót. Liczba rodków transportu powinna gwarantowa prowadzenie robót zgodnie z zasadami okrelonymi w dokumentacji projektowej, SST i wskazaniach Inyniera, w terminie przewidzianym kontraktem rodki transportu Wykonawca przystpujcy do przebudowy linii kablowej powinien wykaza si moliwoci korzystania z nastpujcych rodków transportu: - samochodu skrzyniowego - przyczepy dłuycowej do przewoenia słupów - samochodu dostawczego - przyczepy do przewoenia kabli - samochodu samowyładowczego - cignika kołowego

5 Na rodkach transportu przewoone materiały powinny by zabezpieczone przed ich przemieszczaniem i układane zgodnie z warunkami transportu wydanymi przez ich wytwórc. 5. WYKONANIE ROBÓT 5.1. Rowy pod kable Rowy pod kable naley wykonywa za pomoc sprztu mechanicznego lub rcznie w zalenoci od warunków terenowych i podziemnego uzbrojenia terenu, po uprzednim wytyczeniu ich tras przez słuby geodezyjne. Wymiary poprzeczne rowów uzalenione s od rodzaju kabli i ich iloci układanych w jednej warstwie. Głboko rowu krelona jest głbokoci ułoenia kabla wg. P powikszon o 10 cm, natomiast szeroko dna rowu dla kabli owietleniowych 40 cm Układanie kabli Ogólne wymagania Układanie kabli powinno by wykonane w sposób wykluczajcy ich uszkodzenie przez zginanie, skrcanie, rozciganie itp. Ponadto przy układaniu powinny by zachowane rodki ostronoci zapobiegajce uszkodzeniu innych kabli lub urzdze znajdujcych si na trasie budowanej linii. Zaleca si stosowanie rolek w przypadku układania kabli o masie wikszej ni 4 kg/m. Rolki powinny by ustawione w takich odległociach od siebie, aby spoczywajcy na nich kabel nie dotykał podłoa. Podczas przechowywania, układania i montau koce kabla naley zabezpieczy przed wilgoci oraz wpływami chemicznymi i atmosferycznymi przez: - szczelne zalutowanie powłoki - nałoenie kapturka z tworzywa sztucznego (rodzaju jak izolacja) Temperatura otoczenia i kabla Temperatura otoczenia i kabla przy układaniu ne powinna by nisza ni: a) 4 0 C w przypadku kabli o izolacji papierowej o powłoce metalowej b) 0 0 C w przypadku kabli o izolacji i powłoce z tworzyw sztucznych W przypadku kabli o innej konstrukcji ni wymienione w pozycji a) i b) temperatura otoczenia i układanego kabla wg ustale wytwórcy. Zabrania si podgrzewania kabli ogniem. Wzrost temperatury otoczenia układanego kabla na dowolnie małym odcinku trasy kablowej powodowany przez ssiednie ródła ciepła, np. rurocig cieplny, nie powinien przekracza 5 0 C Zginanie kabli Przy układaniu kabli mona zgina kabel tylko w przypadkach koniecznych, przy czym promie gicia powinien by moliwie duy, nie mniejszy ni: a) 20-krotna zewntrzna rednica kabla w przypadku kabli jednoyłowych o izolacji papierowej i o powłoce ołowianej, kabli o izolacji polietylenowej i o powłoce polwinitowej oraz kabli wieloyłowych o izolacji papierowej i o powłoce aluminiowej o liczbie ył nie przekraczajcych Układanie kabli bezporednio w gruncie Kable naley układa na dnie rowu pod kable, jeeli grunt jest piaszczysty, w pozostałych przypadkach kable naley układa na warstwie piasku o gruboci co najmniej 10cm. Nie naley układa kabli bezporednio na dnie wykopu kamiennego lub w gruncie, który mógłby uszkodzi kabel, ani bezporednio zasypywa takim gruntem. Kable naley zasypywa warstw piasku o gruboci co najmniej 20cm, nastpnie warstw rodzimego gruntu o gruboci co najmniej 15 cm, a nastpnie przykry foli z tworzywa sztucznego. Odległo folii od kabla powinna wynosi co najmniej 25 cm.

6 Grunt naley zagszcza warstwami co najmniej 20 cm. Wskanik zagszczenia gruntu powinien osign co najmniej 0,85 wg BN-72/ [14]. Głboko ułoenia kabli w gruncie mierzona od powierzchni gruntu do zewntrznej powierzchni kabla powinna wynosi nie mniej ni: - 70 cm, w przypadku kabli o napiciu znamionowym do 1 kv, z wyjtkiem kabli ułoonych w gruncie na uytkach rolnych. Kable powinny by ułoone w rowie linia falist z zapasem (od 1 do 3% długoci wykopu) wystarczajcym do skompensowania moliwych przesuni gruntu. Przy mufach zaleca si pozostawi zapas kabli po obu stronach mufy, łcznie nie mniej ni: -1m, w przypadku kabli o izolacji z tworzyw sztucznych, o napiciu znamionowym 1 kv Skrzyowania i zblienia kabli midzy sob Skrzyowania kabli miedzy sob naley wykonywa tak, aby kabel wyszego napicia był zakopany głbiej ni kabel niszego napicia, a linia elektroenergetyczna lub sygnalizacyjna głbiej ni linia telekomunikacyjna Skrzyowania i zblienia kabli z innymi urzdzeniami podziemnymi Zaleca si krzyowa kable z urzdzeniami podziemnymi pod katem zblionym do 90 0 i w miar moliwoci w najwszym miejscu krzyowanego urzdzenia. Kady z krzyujcych si kabli elektroenergetycznych i sygnalizacyjnych ułoony bezporednio w gruncie powinien by chroniony przed uszkodzeniem w miejscu skrzyowania i na długoci po 50 cm w obie strony od miejsca skrzyowania. Przy skrzyowaniu kabli z rurocigami podziemnymi zaleca si układanie kabli nad rurocigami. Tablica 2. Najmniejsze dopuszczalne odległoci kabli ułoonych w gruncie od innych urzdze podziemnych Rozdaj urzdzenia podziemnego Rurocigi wodocigowe, ciekowe, cieplne, gazowe z gazami niepalnymi i rurocigi z gazami palnymi o cinieniu do 0,5 at. Najmniejsza dopuszczalna odległo w cm Pionowa przy skrzyowaniu Pozioma przy zblieniu 80 1) przy rednicy rurocigu do 250 mm i 150 2) 50 Rurocigi z cieczami palnymi Przy rednicy 100 Rurocigi z gazami palnymi o cinieniu wyszym ni 0,5 at. i nie przekraczajcym 4 at. Wikszej ni 250 mm 100 Rurocigi z gazami palnymi o cinieniu wyszym ni 4 at. BN-71/ [17] Zbiorniki z płynami palnymi Czci podziemne linii napowietrznych (ustój, podpora, obcia) - 80 ciany budynków i inne budowle, np. tunele, kanały Urzdzenia ochrony budowli od wyładowa atmosferycznych ) dopuszcza si zmniejszenie odległoci do 50 cm pod warunkiem zastosowania rury ochronnej 2) dopuszcza si zmniejszenie odległoci do 80 cm pod warunkiem zastosowania rury ochronnej 5.5.Układanie przepustów kablowych Przepusty kablowe naley wykonywa z rur PCW o rednicy wewntrznej nie mniejszej ni 70 mm dla kabli do 1 kv. Przepusty kablowe naley układa w miejscach, gdzie kabel naraony jest na uszkodzenie mechaniczne. W jednym przepucie powinien by ułoony tylko jeden kabel, nie dotyczy to kabli jednoyłowych tworzcych układ wielofazowy i kabli sygnalizacyjnych.

7 Głboko umieszczenia przepustów kablowych w gruncie, mierzona od powierzchni terenu do górnej powierzchni rury, powinna wynosi co najmniej m70 cm, w terenie bez nawierzchni i 100 cm od nawierzchni drogi (niwelety) przeznaczonej do ruchu kołowego. Minimalna głboko umieszczenia przepustu kablowego pod jezdni drogi moe by zwikszona, gdy powinna wynika z warunków okrelonych przez zarzd drogowy dla danego odcinka drogi. W miejscach skrzyowa z drogami istniejcymi o konstrukcji nierozbieralnej, przepusty powinny by wykonane metod wiercenia poziomego, przewidujc przepusty rezerwowe dla umoliwienia ułoenia kabli dodatkowych lub wymiany kabli uszkodzonych bez rozkopywania dróg. Miejsca wprowadzenia kabli do rur powinny by uszczelnione nasmołowanymi szmatami, sznurami lub pakułami, uniemoliwiajcymi przedostanie si do ich wntrza wody i przed zamuleniem. 5.6.Monta fundamentów słupów owietleniowych Fundamenty prefabrykowane stalowych słupów owietleniowych powinny by montowane zgodnie z instrukcj montau dla konkretnych typów fundamentów. Fundamenty powinny by ustawiane dwigiem na 10 cm warstwie betonu B10, spełniajcego wymagania PN- 88/B [28] lub 15 cm warstwie zagszczonego wiru z wykorzystaniem ram montaowych ustalajcych jednoznaczne ich wzajemne połoenie. Ramy montaowe powinny odpowiada rodzajowi i serii słupów, dla których montowane s fundamenty. Przed zasypaniem fundamentów naley sprawdzi poziom i rzdne kotew fundamentowych. Maksymalne odchylenie od płaszczyzny kotew od poziomu nie powinno przekroczy 1:1000 z dopuszczaln tolerancj rzdnej posadowienia ± 2 cm. Fundamenty usytuowane w rodowiskach wód i gruntów agresywnych powinny by odpowiednio zabezpieczone w zalenoci od rodzaju rodowiska, w oparciu o załcznik do PN-75/E [5]. Fundamenty naley zasypywa gruntem bez zanieczyszcze organicznych z zagszczeniem warstwami gruboci 20 cm Monta słupów owietleniowych Monta słupów naley wykonywa zgodnie z dokumentacj projektow oraz Wytycznymi Producenta. Zaleca si montownie słupów w pozycji lecej, a nastpnie stawianie ich na fundamentach metod obrotow. W przypadku braku miejsca dopuszcza si monta wysokociowy. Przed ustawieniem słupa naley zbada stan połcze mechanicznych wysigników oraz cigło połczeniaprzewodów. Monta wykona na trwale usadzonych fundamentach tak by stopa słupa wystawała min. 5 cm ponad grunt. We wszystkich słupach montowa tabliczki bezpiecznikowo-zaciskowe z drzwiczkami lub pokryw z zamkiem. Skrzynki wyposay w zabezpieczenia nadmiarowo-prdowe lub bezpieczniki instalacyjne, oraz zaciski pozwalajce na przyłczenie odcinków kabli. Wszystkie konstrukcje słupów powinny posiada połczenia rubowe. ruby do wysokoci 3 m od poziomu gruntu powinny by zabezpieczone przed umylnym odkrceniem. Oznaczone słupy przykrci do bednarki uziemiajcej ułoonej w wykopie kablowym Monta opraw owietleniowych Przed zamontowaniem na słupie naley sprawdzi działanie i poprawno połcze opraw. Oprawy na słupach zaleca si montowa po ustawieniu słupów. Wysigniki i oprawy montowa w sposób trwały uniemoliwiajcy obrót elementów wzgldem siebie. Przez mocowanie trwałe rozumie si skrcanie rubami na podkładkach sprystych lub w inny równorzdny mechanicznie sposób umoliwiajcy wymian opraw. ródła wiatła do opraw naley załoy po całkowitym zainstalowaniu opraw na słupach. Oprawy powinny by czyste i bez uszkodze mechanicznych Monta szafki owietleniowej Monta szafki owietleniowej naley wykona według instrukcji montau dostarczonej przez producenta. Instrukcja powinna zawiera wskazówki dotyczce montau i kolejnoci wykonywanych robót, a mianowicie: - monta szafki na słupie - wykonanie instalacji ochrony przeciwporaeniowej - podłczenie do szafki kabli owietleniowych i sterowniczych

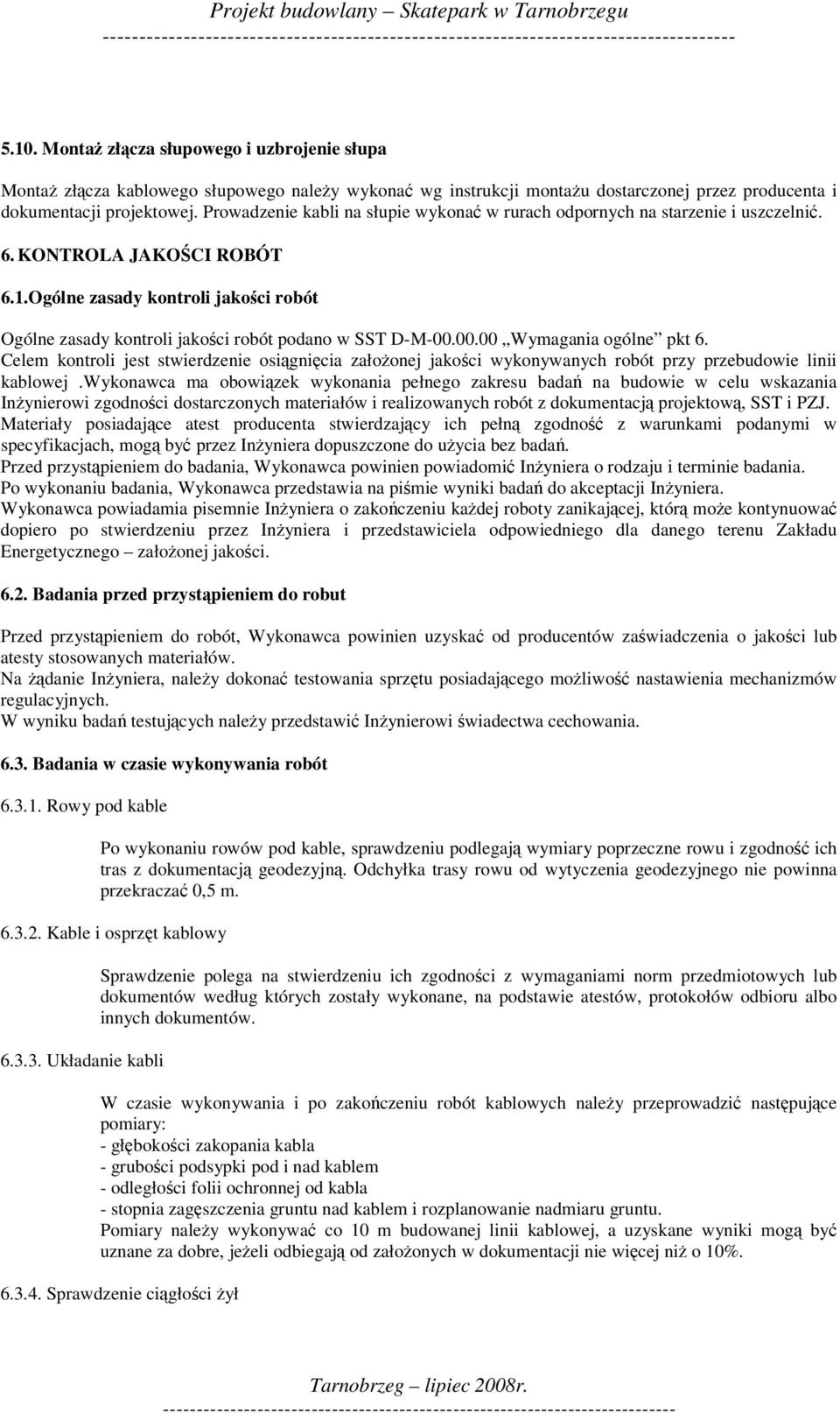

8 Monta złcza słupowego i uzbrojenie słupa Monta złcza kablowego słupowego naley wykona wg instrukcji montau dostarczonej przez producenta i dokumentacji projektowej. Prowadzenie kabli na słupie wykona w rurach odpornych na starzenie i uszczelni. 6. KONTROLA JAKOCI ROBÓT 6.1.Ogólne zasady kontroli jakoci robót Ogólne zasady kontroli jakoci robót podano w SST D-M Wymagania ogólne pkt 6. Celem kontroli jest stwierdzenie osignicia załoonej jakoci wykonywanych robót przy przebudowie linii kablowej.wykonawca ma obowizek wykonania pełnego zakresu bada na budowie w celu wskazania Inynierowi zgodnoci dostarczonych materiałów i realizowanych robót z dokumentacj projektow, SST i PZJ. Materiały posiadajce atest producenta stwierdzajcy ich pełn zgodno z warunkami podanymi w specyfikacjach, mog by przez Inyniera dopuszczone do uycia bez bada. Przed przystpieniem do badania, Wykonawca powinien powiadomi Inyniera o rodzaju i terminie badania. Po wykonaniu badania, Wykonawca przedstawia na pimie wyniki bada do akceptacji Inyniera. Wykonawca powiadamia pisemnie Inyniera o zakoczeniu kadej roboty zanikajcej, któr moe kontynuowa dopiero po stwierdzeniu przez Inyniera i przedstawiciela odpowiedniego dla danego terenu Zakładu Energetycznego załoonej jakoci Badania przed przystpieniem do robut Przed przystpieniem do robót, Wykonawca powinien uzyska od producentów zawiadczenia o jakoci lub atesty stosowanych materiałów. Na danie Inyniera, naley dokona testowania sprztu posiadajcego moliwo nastawienia mechanizmów regulacyjnych. W wyniku bada testujcych naley przedstawi Inynierowi wiadectwa cechowania Badania w czasie wykonywania robót Rowy pod kable Po wykonaniu rowów pod kable, sprawdzeniu podlegaj wymiary poprzeczne rowu i zgodno ich tras z dokumentacj geodezyjn. Odchyłka trasy rowu od wytyczenia geodezyjnego nie powinna przekracza 0,5 m Kable i osprzt kablowy Układanie kabli Sprawdzenie polega na stwierdzeniu ich zgodnoci z wymaganiami norm przedmiotowych lub dokumentów według których zostały wykonane, na podstawie atestów, protokołów odbioru albo innych dokumentów. W czasie wykonywania i po zakoczeniu robót kablowych naley przeprowadzi nastpujce pomiary: - głbokoci zakopania kabla - gruboci podsypki pod i nad kablem - odległoci folii ochronnej od kabla - stopnia zagszczenia gruntu nad kablem i rozplanowanie nadmiaru gruntu. Pomiary naley wykonywa co 10 m budowanej linii kablowej, a uzyskane wyniki mog by uznane za dobre, jeeli odbiegaj od załoonych w dokumentacji nie wicej ni o 10% Sprawdzenie cigłoci ył

9 Sprawdzenie cigłoci ył roboczych i powrotnych oraz zgodnoci faz naley wykona przy uyciu przyrzdów o napiciu nie przekraczajcym 24V. Wynik sprawdzenia naley uzna za dodatni, jeeli poszczególne yły nie maj przerw oraz jeli poszczególne fazy na obu kocach linii s oznaczone identycznie Pomiar rezystancji izolacji Pomiar naley wykonywa za pomoc megaomomierza o napiciu nie mniejszym ni 2,5 kv, dokonujc odczytu po czasie niezbdnym do ustalenia si mierzonej wartoci. Wynik naley uzna za dodatni, jeeli rezystancja izolacji wynosi co najmniej: - 20 M/km linii wykonanych kablami elektroenergetycznymi o izolacji z papieru nasyconego, o napiciu znamionowym do 1 kv - 50 M/km linii wykonanych kablami elektroenergetycznymi o izolacji z papieru nasyconego, o napiciu znamionowym wyszym ni 1 kv oraz kablami elektroenergetycznymi o izolacji z tworzyw sztucznych dopuszczalnej wartoci rezystancji izolacji kabli wykonanych wg PN-76/E [6] Próba napiciowa izolacji Próbie napiciowej izolacji podlegaj wszystkie linie kablowe i instalacje w słupach. Dopuszcza si niewykonanie próby napiciowej izolacji linii wykonanych kablami o napiciu znamionowym do 1 kv. Prób napiciow naley wykona prdem stałym lub wyprostowanym. Wynik próby napiciowej izolacji naley uzna za dodatni jeeli: - izolacja kadej yły wytrzyma przez 20 min bez przeskoku, przebicia i bez objawów przebicia czciowego napicie probiercze o wartoci równej 0,75 napicia probierczego kabla wg PN-76/E [4] i PN-76/E [6] - warto prdu upływu dla poszczególnych ył nie przekroczy300a/km i nie wzrasta w czasie ostatnich 4 min. Badania; w liniach o długoci nie przekraczajcej 300m dopuszcza si warto prdu upływu 100 A Fundamenty i ustoje Program bada powinien obejmowa sprawdzenie kształtu i wymiarów, wygldu zewntrznego oraz wytrzymałoci. Parametry te powinny by zgodne z wymaganiami zawartymi w dokumentacji projektowej oraz wymaganiami PN-80/B-0332 [1] i PN-88/B [6]. Ponadto naley sprawdzi dokładno ustawienia w planie i rzdne posadowienia Słupy owietleniowe Elementy słupów powinny by zgodne z dokumentacj projektow i BN-79/ [30].Słupy owietleniowe po ich montau podlegaj sprawdzeniu pod wzgldem: - dokładnoci ustawienia pionowego słupów - prawidłowoci ustawienia wysignika i opraw wzgldem osi owietleniowej jezdni - jakoci połcze kabli i przewodów na tabliczce bezpiecznikowo-zaciskowej oraz na zaciskach oprawy - jakoci połcze rubowych słupów, wysigników i opraw - stanu antykorozyjnej powłoki ochronnej wszystkich elementów Szafka owietleniowa Przed zamontowaniem naley sprawdzi czy szafka owietleniowa lub jej czci odpowiadaj tym wymaganiom dokumentacji projektowej, których spełnienie moe by stwierdzone bez uycia narzdzi i bez demontau podzespołów. Sprawdzeniem naley obj jako wykonania i wykoczenia a zwłaszcza: - stan pokry antykorozyjnych - cigło przewodów ochronnych i ich podłczenie do wszystkich metalowych elementów mogcych znale si pod napiciem - jako wykonania połcze w obwodach głównych i pomocniczych - jako konstrukcji Po zamontowaniu szafki naley sprawdzi:

10 jako połcze rubowych - stan powłok antykorozyjnych - jako połcze kabli zasilajcych odpływowych i sterowniczych - zgodno schematu szafy ze stanem faktycznym. Schemat taki powinien by zamieszczony na widocznym miejscu wewntrz szafki Złcze kablowe słupowe Przed zamontowaniem naley sprawdzi, czy złcze kablowe słupowe i jego oprzyrzdowanie odpowiadaj tym wymaganiom dokumentacji projektowej, których spełnienie moe by stwierdzone bez uycia narzdzi i bez demontau podzespołów. Sprawdzeniem naley obj jako wykonania i wykoczenia a zwłaszcza: - stan powłok antykorozyjnych - cigło przewodów ochronnych i ich podłczenie do wszystkich metalowych elementów mogcych znale si pod napiciem - jako wykonania połcze w obwodach głównych i pomocniczych - jako konstrukcji mocujcych 6.4. Badania po wykonaniu robót 7. OBMIAR ROBÓT W przypadku zadowalajcych wyników pomiarów i bada wykonanych przed i w czasie wykonywania robót na wniosek Wykonawcy, Inynier moe wyrazi zgod na niewykonywanie bada izolacji po wykonywaniu robót. Zbada i zaprotokołowa: - skuteczno ochrony przeciwporaeniowej - rezystancji uziemienia ochronnego słupów 7.1. Ogólne zasady obmiaru robót Ogólne wymagania dotyczce obmiaru robót podano w SST D-M Wymagania ogólne pkt 7. Obmiaru robót dokona naley e oparciu o dokumentacj projektow i ewentualne dodatkowe ustalenia wynikłe w czasie budowy, akceptowane przez Inyniera Jednostka obmiarowi 8. ODBIÓR ROBÓT Jednostk obmiarowi dla linii kablowej jest metr. Dla słupów owietleniowych kompletny słup z opraw i tabliczk. Przewidywana ilo jednostek obmiarowych wynosi: zgodnie z przedmiarem Ogólne wymagania dotyczce odbioru robót podano w SST D-M Wymagania ogólne pkt 8 Przy przekazywaniu linii kablowej do eksploatacji, Wykonawca zobowizany jest dostarczy Zamawiajcemu nastpujce dokumenty: - projektow dokumentacj powykonawcz - geodezyjn dokumentacj powykonawcz - protokoły z dokonanych pomiarów -protokoły z odbioru robót zanikajcych - ewentualn ocen robót wydan przez zakład energetyczny 9. PODSTAWA PŁATNOCI Ogólne wymagania dotyczce podstawy płatnoci podano w SST D-M Wymagania ogólne pkt 9. Płatno za metr naley przyjmowa zgodnie z obmiarem i ocen jakoci uytych materiałów i wykonanych robót na podstawie wyników pomiarów i bada kontrolnych

11 Cena jednostkowa wykonanych robót obejmuje: - roboty przygotowawcze - oznakowanie robót -przygotowanie, dostarczenie i wbudowanie materiałów - odłczenie i demonta odcinka linii kablowej - podłczenie linii do sieci zgodnie z dokumentacj projektow - wykonanie inwentaryzacji przebiegu kabli pod gruntem. 10. PRZEPISY ZWIZANE Normy Inne dokumenty 1. PN-61/E Przewody elektryczne. Nazwy i okrelenia 2. PN-76/E Elektroenergetyczne i sygnalizacyjne linie kablowe. Projektowanie i budowa 3. PN-74/E Elektroenergetyczne linie kablowe. Osprzt do kabli o napiciu znamionowym do 60 kv. Ogólne wymagania i badania. 4. PN-76/E Kable elektroenergetyczne o izolacji i powłoce metalowej na napicie znamionowe nie przekraczajce 23/40 kv. 5. PN-76/E Kable elektroenergetyczne o izolacji papierowej i powłoce metalowej. Kable o powłoce ołowianej na napicie znamionowe nie przekraczajce 23/40 kv. 6. PN-76/E Kable elektroenergetyczne i sygnalizacyjne o izolacji z tworzyw termoplastycznych, na napicie znamionowe nie przekraczajce 18/30kV. Ogólne wymagania i badania. 7. PN-76/E Kable elektroenergetyczne o izolacji z tworzyw termoplastycznych i powłoce polwinitowej na napicie znamionowe 0,6/1 kv. 8. PN-76/E Kable sygnalizacyjne o izolacji z tworzyw sztucznych termoplastycznych i powłoce polwinitowej na napicie znamionowe 0,6/1 kv 9. PN-76/E Kable elektroenergetyczne o izolacji polietylenowej na napicie znamionowe powyej 3,6/6 kv 10. PN-65/B Zaprawy budowlane cementowo wapienne 11. PN-80/C Rury z nieplastyfikowanego polichlorku winylu 12. PN-b0/H Rury stalowe bez szwu walcowane na gorco ogólnego zastosowania 13. BN-64/ Cegła budowlana pełna 14. BN-72/ Budowle drogowe i kolejowe. Roboty ziemne 15. BN-68/ Folia kalandrowana techniczna z uplastycznionego polichlorku winylu. 16. BN-87/ Kruszywa mineralne do nawierzchni drogowych. Piasek. 17. BN-71/ Odległoci poziome gazocigów wysokiego cinienia od obiektów terenowych. 18. BN-73/ Znakowanie kabli, przewodów i ył (analogia). 19. BN-74/ Słupki oznaczeniowe i oznaczeniowo-pomiarowe 20 E-16 Zalewy kablowe. 1. Przepisy budowy urzdze elektrycznych. PBUE wyd. 1980r. 2. Rozporzdzenie Ministra Budownictwa i Przemysłu Materiałów Budowlanych w sprawie bezpieczestwa i higieny pracy przy wykonywaniu robót budowlano-montaowych i rozbiórkowych. Dz. U Nr 13 z dnia r. 3. Rozporzdzenie Ministra Przemysłu z dnia r. w sprawie warunków technicznych jakim powinny odpowiada urzdzenia elektroenergetyczne w zakresie ochrony przeciwporaeniowej. Dz. U. Nr81 z dnia r. 4. Zarzdzenie nr 29 Ministra Górnictwa i Energetyki z dnia 17 lipca 1974r. w sprawie doboru przewodów i kabli elektroenergetycznych do obcie prdem elektrycznym. 5. Ustawa o drogach publicznych z dnia r. Dz. U. Nr 14 z dnia r.
