1 EKI54500O PL KUCHENKA INSTRUKCJA OBSŁUGI

2 2 SPIS TREŚCI 1. INFORMACJE DOTYCZĄCE BEZPIECZEŃSTWA WSKAZÓWKI DOTYCZĄCE BEZPIECZEŃSTWA OPIS URZĄDZENIA PRZED PIERWSZYM UŻYCIEM PŁYTA GRZEJNA CODZIENNA EKSPLOATACJA PŁYTA GRZEJNA PRZYDATNE RADY I WSKAZÓWKI PŁYTA GRZEJNA KONSERWACJA I CZYSZCZENIE PIEKARNIK CODZIENNA EKSPLOATACJA PIEKARNIK FUNKCJE ZEGARA PIEKARNIK KORZYSTANIE Z AKCESORIÓW PIEKARNIK PRZYDATNE RADY I WSKAZÓWKI PIEKARNIK KONSERWACJA I CZYSZCZENIE CO ZROBIĆ, GDY INSTALACJA Z MYŚLĄ O TOBIE Dziękujemy za zakup urządzenia Electrolux. Jest ono owocem dziesięcioleci doświadczeń i innowacji. To pomysłowe i stylowe urządzenie zaprojektowano z myślą o Tobie. Użytkując je masz zawsze pewność uzyskania wspaniałych efektów. Witamy w świecie marki Electrolux! Odwiedź naszą witrynę internetową, aby uzyskać: Wskazówki dotyczące użytkowania, broszury, pomoc w rozwiązywaniu problemów oraz informacje dotyczące serwisu: Zarejestruj swój produkt, aby uprościć jego obsługę serwisową: Kupuj akcesoria, materiały eksploatacyjne i oryginalne części zamienne do swojego urządzenia: OBSŁUGA KLIENTA Zalecamy stosowanie oryginalnych części zamiennych. Kontaktując się z serwisem, należy przygotować poniższe dane. Informacje można znaleźć na tabliczce znamionowej. Model, numer produktu, numer seryjny. Ostrzeżenie/przestroga informacje dotyczące bezpieczeństwa. Informacje i wskazówki ogólne Informacje dot. ochrony środowiska Producent zastrzega sobie możliwość wprowadzenia zmian bez wcześniejszego powiadomienia.

3 1. INFORMACJE DOTYCZĄCE BEZPIECZEŃSTWA Przed instalacją i rozpoczęciem eksploatacji urządzenia należy dokładnie przeczytać dołączoną instrukcję obsługi. Producent nie odpowiada za uszkodzenia i obrażenia ciała spowodowane nieprawidłową instalacją i eksploatacją. Należy zachować instrukcję wraz z urządzeniem do wykorzystania w przyszłości. 1.1 Bezpieczeństwo dzieci i osób o ograniczonych zdolnościach ruchowych, sensorycznych lub umysłowych Występuje zagrożenie uduszeniem lub odniesieniem obrażeń mogących skutkować trwałym kalectwem. Urządzenie mogą obsługiwać dzieci po ukończeniu ósmego roku życia oraz osoby o ograniczonych zdolnościach fizycznych, sensorycznych lub umysłowych bądź nieposiadające odpowiedniej wiedzy i doświadczenia, jeśli będą one nadzorowane przez dorosłą osobę lub osobę odpowiedzialną za ich bezpieczeństwo. Nie należy pozwalać, aby dzieci bawiły się urządzeniem. Wszystkie opakowania należy przechowywać poza zasięgiem dzieci. Dzieci i zwierzęta nie powinny zbliżać się do pracującego lub stygnącego urządzenia. Łatwo dostępne elementy urządzenia mocno się nagrzewają. Jeśli urządzenie jest wyposażone w blokadę uruchomienia, zaleca się jej włączenie. Czyszczeniem i konserwacją nie mogą zajmować się dzieci bez nadzoru dorosłych. 1.2 Ogólne zasady bezpieczeństwa POLSKI 3 Urządzenie oraz jego nieosłonięte elementy nagrzewają się podczas pracy do wysokiej temperatury. Nie dotykać elementów grzejnych. Nie sterować urządzeniem za pomocą zewnętrznego zegara ani niezależnego układu zdalnego sterowania.

4 4 Pozostawienie bez nadzoru potraw zawierających tłuszcz lub olej na włączonej płycie grzejnej może być przyczyną pożaru. Nie gasić pożaru wodą należy wyłączyć urządzenie, a następnie przykryć płomień pokrywą lub kocem gaśniczym. Nie przechowywać żadnych przedmiotów na powierzchni gotowania. Nie czyścić urządzenia za pomocą myjek parowych. Na powierzchni płyty grzejnej nie wolno kłaść przedmiotów metalowych, takich jak sztućce lub pokrywki do garnków, ponieważ mogą one bardzo się rozgrzać. Jeśli na powierzchni szkła ceramicznego pojawią się pęknięcia, należy wyłączyć urządzenie, aby uniknąć ryzyka porażenia prądem elektrycznym. Po zakończeniu używania płyty należy wyłączyć pole grzejne za pomocą elementu sterującego. Nie polegać na działaniu układu wykrywania obecności naczyń. Aby wymontować prowadnice blach, należy odciągnąć najpierw ich przednią, a następnie tylną część od bocznych ścianek. Zamontować prowadnice blach w odwrotnej kolejności. Zachować ostrożność, dotykając szufladę. Może się ona mocno nagrzać. 2. WSKAZÓWKI DOTYCZĄCE BEZPIECZEŃSTWA 2.1 Instalacja Urządzenie może zainstalować wyłącznie wykwalifikowana osoba. Usunąć wszystkie elementy opakowania. Nie instalować ani nie używać uszkodzonego urządzenia. Postępować zgodnie z instrukcją instalacji dostarczoną wraz z urządzeniem. Zachować ostrożność podczas przenoszenia urządzenia, ponieważ jest ono ciężkie. Zawsze używać rękawic ochronnych. Nigdy nie ciągnąć urządzenia za uchwyt. Zachować minimalne odstępy od innych urządzeń i mebli. Należy zadbać o to, aby meble itp. znajdujące się obok urządzenia i nad nim spełniały odpowiednie wymogi bezpieczeństwa. Boki urządzenia powinny sąsiadować z urządzeniami lub meblami o tej samej wysokości. Nie instalować urządzenia na platformie. Nie instalować urządzenia przy drzwiach ani pod oknem. Zapobiegnie to możliwości strącenia gorącego naczynia z urządzenia przy otwieraniu okna lub drzwi.

5 Podłączenie do sieci elektrycznej Występuje zagrożenie pożarem i porażeniem prądem elektrycznym. Wykwalifikowany elektryk powinien wykonać wszystkie połączenia elektryczne. Urządzenie musi być uziemione. Należy upewnić się, że informacje o podłączeniu elektrycznym podane na tabliczce znamionowej są zgodne z parametrami instalacji zasilającej. W przeciwnym razie należy skontaktować się z elektrykiem. Należy zawsze używać prawidłowo zamontowanych gniazd elektrycznych z uziemieniem. Nie stosować rozgałęźników ani przedłużaczy. Należy zwrócić uwagę, aby nie uszkodzić wtyczki ani przewodu zasilającego. Wymianę uszkodzonego przewodu zasilającego należy zlecić przedstawicielowi serwisu lub wykwalifikowanemu elektrykowi. Przewody zasilające nie mogą dotykać drzwi urządzenia, zwłaszcza gdy drzwi są mocno rozgrzane. Zarówno w przypadku elementów znajdujących się pod napięciem, jak zaizolowanych części zabezpieczenie przed porażeniem prądem należy zamocować w taki sposób, aby nie można go było odłączyć bez użycia narzędzi. Podłączyć wtyczkę do gniazda elektrycznego dopiero po zakończeniu instalacji. Należy zadbać o to, aby po zakończeniu instalacji urządzenia wtyczka przewodu zasilającego była łatwo dostępna. Jeśli gniazdo elektryczne jest obluzowane, nie wolno podłączać do niego wtyczki. Przy odłączaniu urządzenia nie ciągnąć za przewód zasilający. Zawsze ciągnąć za wtyczkę. Konieczne jest zastosowanie odpowiednich wyłączników obwodu zasilania: wyłączników automatycznych, bezpieczników topikowych (typu wykręcanego wyjmowanych z oprawki), wyłączników różnicowo-prądowych (RCD) oraz styczników. W instalacji elektrycznej należy zastosować wyłącznik obwodu umożliwiający odłączenie urządzenia od zasilania na wszystkich biegunach. Wyłącznik obwodu musi mieć rozwarcie styków wynoszące minimum 3 mm. 2.2 Przeznaczenie POLSKI 5 Niebezpieczeństwo odniesienia obrażeń ciała, oparzenia, porażenia prądem. Urządzenie należy używać w warunkach domowych. Nie zmieniać parametrów technicznych urządzenia. Upewnić się, że otwory wentylacyjne są drożne. Nie pozostawiać włączonego urządzenia bez nadzoru. Wyłączać urządzenie po każdym użyciu. Podczas pracy urządzenia jego wnętrze mocno się nagrzewa. Nie dotykać elementów grzejnych w urządzeniu. Podczas wyjmowania i wkładania akcesoriów lub naczyń należy zawsze używać rękawic kuchennych. Podczas pracy urządzenia należy zachować ostrożność przy otwieraniu jego drzwi. Może dojść do uwolnienia gorącego powietrza. Nie obsługiwać urządzenia mokrymi rękami lub jeśli ma ono kontakt z wodą. Nie opierać się na otwartych drzwiach urządzenia. Nie używać zewnętrznego zegara ani niezależnego układu zdalnego sterowania do sterowania urządzeniem. Gdy urządzenie jest wyłączone, jego drzwi powinny być zamknięte. Nie kłaść sztućców ani pokrywek naczyń na polach grzejnych. Pola grzejne mocno się nagrzewają. Po każdym użyciu wyłączyć pole grzejne. Nie używać urządzenia jako powierzchni roboczej ani miejsca do przechowywania przedmiotów. Jeśli na powierzchni urządzenia pojawią się pęknięcia, należy natychmiast odłączyć je od zasilania. Pozwoli to uniknąć zagrożenia porażeniem prądem elektrycznym. Gdy urządzenie jest włączone, użytkownicy z wszczepionym rozrusznikiem serca nie powinni zbliżać się do indukcyjnych pól grzejnych na odległość mniejszą niż 30 cm. Występuje zagrożenie pożarem lub wybuchem. Pod wpływem wysokiej temperatury tłuszcze i olej mogą uwalniać łatwopalne opary. Podczas podgrzewania tłuszczów i oleju nie wolno

6 6 zbliżać do nich źródeł ognia ani rozgrzanych przedmiotów. Opary uwalniane przez gorący olej mogą ulec samoczynnemu zapłonowi. Zużyty olej zawierający pozostałości produktów spożywczych ma niższą temperaturę zapłonu niż świeży olej. Nie umieszczać w urządzeniu, na nim ani w jego pobliżu łatwopalnych substancji ani przedmiotów nasączonych łatwopalnymi substancjami. Podczas otwierania drzwi urządzenia nie wolno zbliżać do niego iskrzących przedmiotów ani otwartego płomienia. Należy ostrożnie otwierać drzwi urządzenia. Stosowanie składników zawierających alkohol może spowodować powstanie mieszanki alkoholu i powietrza. Nie gasić pożaru wodą. Odłączyć urządzenie i przykryć płomień pokrywką lub kocem gaśniczym. Występuje ryzyko uszkodzenia urządzenia. Aby zapobiec uszkodzeniu lub odbarwieniu się emalii: Nie należy kłaść naczyń ani innych przedmiotów bezpośrednio na dnie urządzenia. Nie należy kłaść folii aluminiowej bezpośrednio na dnie urządzenia. Nie należy wlewać wody bezpośrednio do rozgrzanego urządzenia. Nie należy pozostawiać wilgotnych naczyń ani potraw w urządzeniu po zakończeniu pieczenia. Należy zachować ostrożność podczas wyjmowania i wkładania akcesoriów. Odbarwienie emalii nie ma wpływu na działanie urządzenia. Nie stanowi to wady w rozumieniu warunków gwarancji. Do pieczenia wilgotnych ciast należy używać głębokiej blachy. Sok z owoców może trwale zaplamić emalię. Nie stawiać gorących naczyń na panelu sterowania. Nie dopuszczać do wygotowania się potraw. Nie dopuszczać do upadku naczyń lub innych przedmiotów na powierzchnię urządzenia. Może to spowodować jej uszkodzenie. Nie włączać pól grzejnych bez naczyń ani z pustymi naczyniami. Nie kłaść na urządzeniu folii aluminiowej. Naczynia żeliwne, aluminiowe lub ze zniszczonym spodem mogą spowodować zarysowanie szkła ceramicznego. Dlatego nie należy przesuwać ich po powierzchni gotowania. Aby zapobiec przewróceniu się urządzenia, należy je odpowiednio ustabilizować. Patrz rozdział Instalacja. 2.3 Konserwacja i czyszczenie Występuje zagrożenie odniesieniem obrażeń, pożarem lub uszkodzeniem urządzenia. Przed przystąpieniem do konserwacji należy wyłączyć urządzenie i wyjąć wtyczkę przewodu zasilającego z gniazda elektrycznego. Upewnić się, że urządzenie ostygło. Występuje zagrożenie pęknięcia szyb w drzwiach urządzenia. W przypadku pęknięcia szyb należy je niezwłocznie wymienić. Należy skontaktować się z punktem serwisowym. Przy zdejmowaniu drzwi urządzenia należy zachować ostrożność. Drzwi są ciężkie! Aby zapobiec uszkodzeniu powierzchni urządzenia, należy regularnie ją czyścić. Pozostałości tłuszczu lub potraw w urządzeniu mogą stać się przyczyną pożaru. Czyścić urządzenie za pomocą wilgotnej szmatki. Stosować wyłącznie neutralne środki czyszczące. Nie używać produktów ściernych, myjek do szorowania, rozpuszczalników ani metalowych przedmiotów. W przypadku stosowania aerozolu do piekarników należy przestrzegać wskazówek dotyczących bezpieczeństwa umieszczonych na opakowaniu. Nie używać do czyszczenia emalii katalitycznej (jeśli dotyczy) żadnych detergentów. 2.4 Wewnętrzne oświetlenie piekarnika Żarówka zwykła lub halogenowa zastosowana w tym urządzeniu jest przeznaczona wyłącznie do urządzeń domowych. Nie należy używać jej do oświetlania pomieszczeń. Niebezpieczeństwo porażenia prądem.

7 POLSKI 7 Przed przystąpieniem do wymiany żarówki należy odłączyć urządzenie od źródła zasilania. Używać wyłącznie żarówek tego samego typu. 2.5 Utylizacja Występuje zagrożenie odniesieniem obrażeń lub uduszeniem. Odłączyć urządzenie od źródła zasilania. Odciąć przewód zasilający i wyrzucić go. Wymontować zatrzask drzwi, aby uniemożliwić zamknięcie się dziecka lub zwierzęcia w urządzeniu. 3. OPIS URZĄDZENIA 3.1 Informacje ogólne Pokrętła płyty grzejnej 2 Wskaźnik temperatury 3 Pokrętło regulacji temperatury 4 Sterowanie elektroniczne 5 Pokrętło wyboru funkcji piekarnika 6 Grzałka 7 Oświetlenie piekarnika 8 Wentylator i grzałka 9 Tabliczka znamionowa 10 Poziomy umieszczania potraw

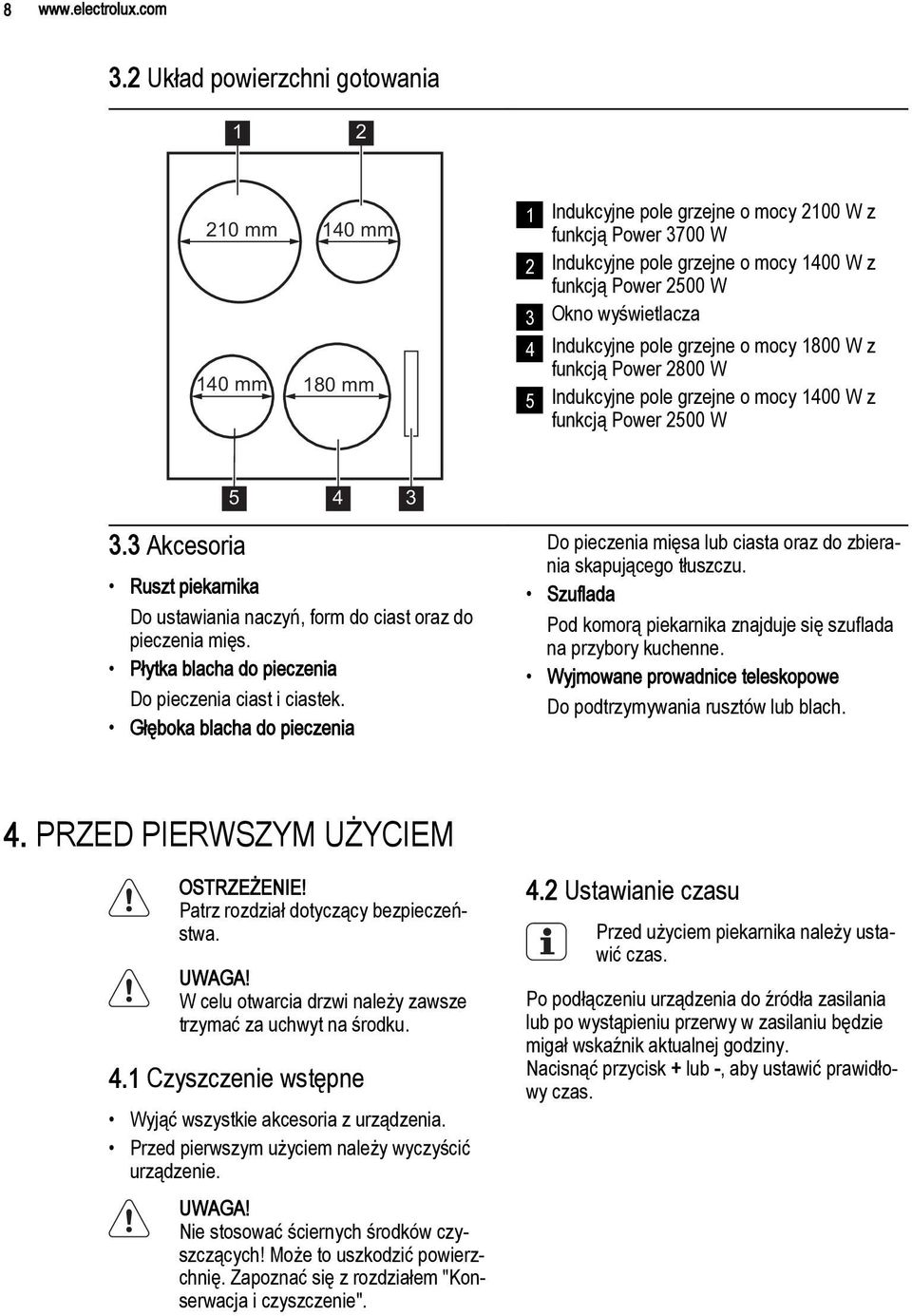

8 Układ powierzchni gotowania mm 140 mm 140 mm 180 mm 1 Indukcyjne pole grzejne o mocy 2100 W z funkcją Power 3700 W 2 Indukcyjne pole grzejne o mocy 1400 W z funkcją Power 2500 W 3 Okno wyświetlacza 4 Indukcyjne pole grzejne o mocy 1800 W z funkcją Power 2800 W 5 Indukcyjne pole grzejne o mocy 1400 W z funkcją Power 2500 W Akcesoria Ruszt piekarnika Do ustawiania naczyń, form do ciast oraz do pieczenia mięs. Płytka blacha do pieczenia Do pieczenia ciast i ciastek. Głęboka blacha do pieczenia Do pieczenia mięsa lub ciasta oraz do zbierania skapującego tłuszczu. Szuflada Pod komorą piekarnika znajduje się szuflada na przybory kuchenne. Wyjmowane prowadnice teleskopowe Do podtrzymywania rusztów lub blach. 4. PRZED PIERWSZYM UŻYCIEM Patrz rozdział dotyczący bezpieczeństwa. UWAGA! W celu otwarcia drzwi należy zawsze trzymać za uchwyt na środku. 4.1 Czyszczenie wstępne Wyjąć wszystkie akcesoria z urządzenia. Przed pierwszym użyciem należy wyczyścić urządzenie. UWAGA! Nie stosować ściernych środków czyszczących! Może to uszkodzić powierzchnię. Zapoznać się z rozdziałem "Konserwacja i czyszczenie". 4.2 Ustawianie czasu Przed użyciem piekarnika należy ustawić czas. Po podłączeniu urządzenia do źródła zasilania lub po wystąpieniu przerwy w zasilaniu będzie migał wskaźnik aktualnej godziny. Nacisnąć przycisk + lub -, aby ustawić prawidłowy czas.

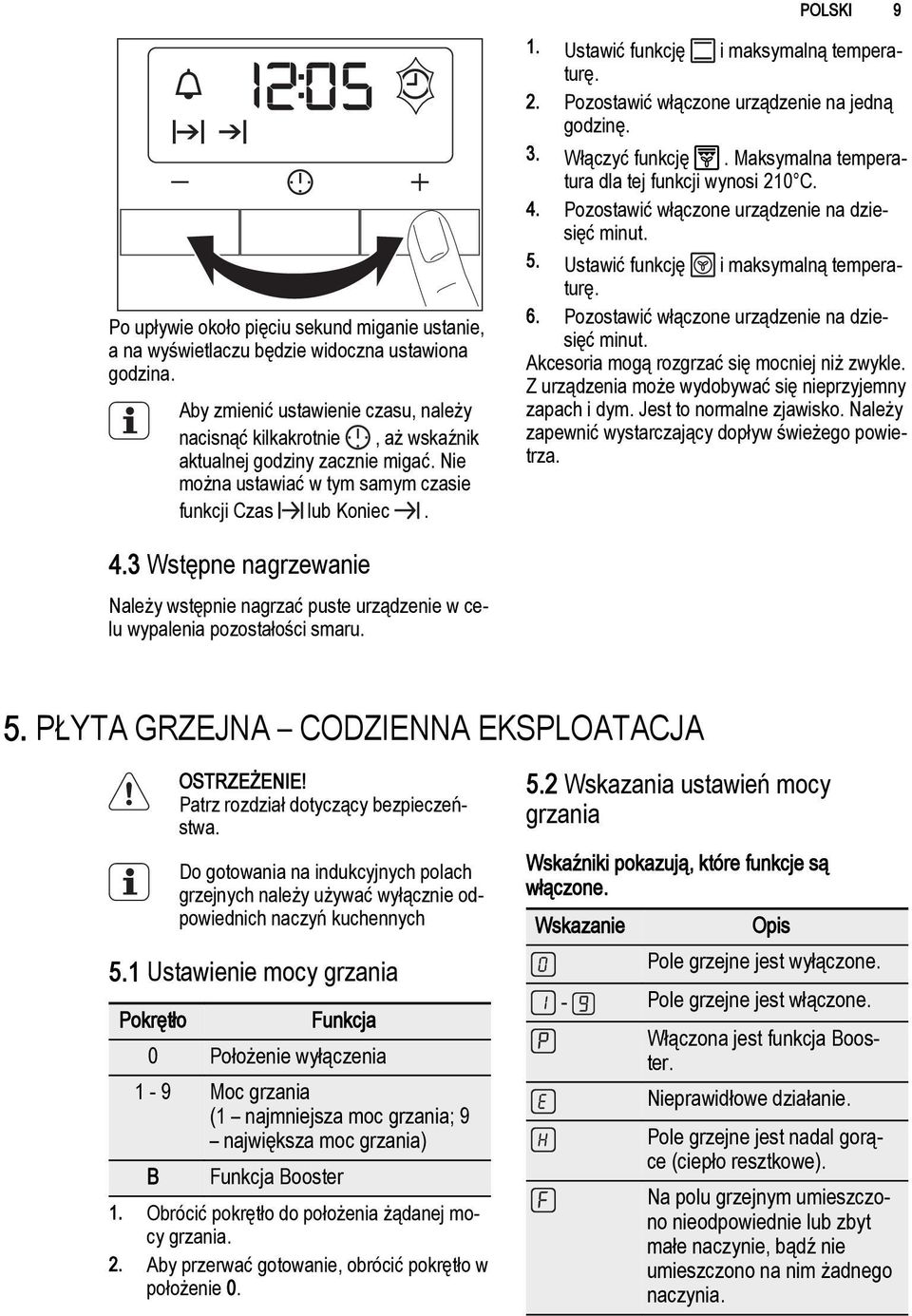

9 POLSKI 9 Po upływie około pięciu sekund miganie ustanie, a na wyświetlaczu będzie widoczna ustawiona godzina. Aby zmienić ustawienie czasu, należy nacisnąć kilkakrotnie, aż wskaźnik aktualnej godziny zacznie migać. Nie można ustawiać w tym samym czasie funkcji Czas lub Koniec. 1. Ustawić funkcję i maksymalną temperaturę. 2. Pozostawić włączone urządzenie na jedną godzinę. 3. Włączyć funkcję. Maksymalna temperatura dla tej funkcji wynosi 210 C. 4. Pozostawić włączone urządzenie na dziesięć minut. 5. Ustawić funkcję i maksymalną temperaturę. 6. Pozostawić włączone urządzenie na dziesięć minut. Akcesoria mogą rozgrzać się mocniej niż zwykle. Z urządzenia może wydobywać się nieprzyjemny zapach i dym. Jest to normalne zjawisko. Należy zapewnić wystarczający dopływ świeżego powietrza. 4.3 Wstępne nagrzewanie Należy wstępnie nagrzać puste urządzenie w celu wypalenia pozostałości smaru. 5. PŁYTA GRZEJNA CODZIENNA EKSPLOATACJA Patrz rozdział dotyczący bezpieczeństwa. Do gotowania na indukcyjnych polach grzejnych należy używać wyłącznie odpowiednich naczyń kuchennych 5.1 Ustawienie mocy grzania Pokrętło Funkcja 0 Położenie wyłączenia 1-9 Moc grzania (1 najmniejsza moc grzania; 9 największa moc grzania) B Funkcja Booster 1. Obrócić pokrętło do położenia żądanej mocy grzania. 2. Aby przerwać gotowanie, obrócić pokrętło w położenie Wskazania ustawień mocy grzania Wskaźniki pokazują, które funkcje są włączone. Wskazanie Opis Pole grzejne jest wyłączone. - Pole grzejne jest włączone. Włączona jest funkcja Booster. Nieprawidłowe działanie. Pole grzejne jest nadal gorące (ciepło resztkowe). Na polu grzejnym umieszczono nieodpowiednie lub zbyt małe naczynie, bądź nie umieszczono na nim żadnego naczynia.

10 10 Wskazanie Opis Włączona jest funkcja samoczynnego wyłączenia. 5.3 Wskaźnik ciepła resztkowego Gdy wyświetlacz wskazuje symbol, występuje zagrożenie oparzeniem ciepłem resztkowym! Indukcyjne pola grzejne wytwarzają ciepło potrzebne do przyrządzania potraw bezpośrednio w dnie naczynia. Ciepło pochodzące z naczyń nagrzewa szkło ceramiczne. 5.4 Funkcja Booster Funkcja Booster zapewnia indukcyjnym polom grzejnym dodatkową moc. Funkcja Booster może działać maksymalnie przez 10 minut. Po upływie tego czasu indukcyjne pole grzejne automatycznie przełącza się na maksymalną moc grzania. Aby włączyć tę funkcję, należy obrócić pokrętło do położenia B. Na wyświetlaczu pojawi się. Aby wyłączyć tę funkcję, należy zmienić ustawienie mocy grzania. 5.5 Zarządzanie energią Funkcja zarządzania energią dzieli moc między dwa pola grzejne w parze (patrz rysunek). Funkcja Booster maksymalnie zwiększa moc jednego pola grzejnego w parze i zmniejsza moc drugiego pola grzejnego. Wskazanie dla pola grzejnego o zmniejszonej mocy zmienia się w zakresie dwóch poziomów. 5.6 Samoczynne wyłączenie Płyta grzejna wyłącza się samoczynnie, gdy: Płyta grzejna ulegnie nadmiernemu rozgrzaniu (np. gdy wygotuje się zawartość naczynia). Przed ponownym użyciem płyty pole grzejne musi ostygnąć. Użyto nieodpowiedniego naczynia. Na wyświetlaczu pojawi symbol i pole grzejne wyłączy się samoczynnie po 2 minutach. Nie wyłączono pola grzejnego lub nie zmieniono mocy grzania. Po pewnym czasie (patrz tabela) na wyświetlaczu pojawi się symbol i płyta grzejna wyłączy się. Ustawienie mocy Czas wyłączenia grzania - 6 godz. - 5 godz. 4 godz. - 1,5 godz. 6. PŁYTA GRZEJNA PRZYDATNE RADY I WSKAZÓWKI 6.1 Naczynia kuchenne Dno naczynia powinno być jak najbardziej grube i płaskie. Naczynia wykonane ze stali emaliowanej lub z dnem aluminiowym lub miedzianym mogą pozostawiać przebarwienia na płycie ceramicznej; 6.2 Naczynia do indukcyjnych pól grzejnych Podczas gotowania na płycie indukcyjnej silne pole elektromagnetyczne powoduje niemal natychmiastowe rozgrzanie naczynia. Materiał, z którego wykonane są naczynia Odpowiedni: żeliwo, stal, stal emaliowana, stal nierdzewna, dno wielowarstwowe (oznaczone jako odpowiednie przez producenta).

11 POLSKI 11 Nieodpowiedni: aluminium, miedź, mosiądz, szkło, ceramika, porcelana. Naczynie nadaje się do gotowania na płycie indukcyjnej, jeśli: możliwe jest szybkie zagotowanie wody w naczyniu postawionym na polu grzejnym ustawionym na maksymalną moc, magnes przylega do dna naczynia. Dno naczynia powinno być możliwie jak najbardziej grube i płaskie. Wymiary naczyń: indukcyjne pola grzejne w pewnym stopniu dopasowują się automatycznie do średnicy dna naczyń. Jednak magnetyczna część dna naczynia musi mieć określoną średnicę minimalną, wynoszącą około 3/4 średnicy pola grzejnego. 6.3 Odgłosy podczas pracy Jeżeli słychać: Trzaskanie: naczynie jest wykonane z różnych materiałów (konstrukcja wielowarstwowa). Gwizd: jedno lub więcej pól grzejnych jest ustawione na wysoką moc grzania, a naczynie jest wykonane z różnych materiałów (konstrukcja wielowarstwowa). Brzęczenie: jedno lub więcej pól grzejnych jest ustawione na wysoką moc grzania. Klikanie: odbywa się przełączanie obwodów elektrycznych. Szum, brzęczenie: uruchomiony jest wentylator. Odgłosy te są normalnym zjawiskiem i nie świadczą o usterce urządzenia. 6.4 Oszczędność energii 6.5 Przykłady zastosowania w gotowaniu W miarę możliwości zawsze przykrywać naczynie pokrywką. Naczynie do gotowania postawić na polu grzejnym przed jego włączeniem. Ustawienie Zastosowanie: mocy grzania 1 Podtrzymywanie temperatury ugotowanych potraw. 1-2 Sos holenderski, roztapianie: masła, czekolady, żelatyny. 1-2 Ścinanie: puszystych omletów, smażonych jajek. 2-3 Gotowanie ryżu lub potraw mlecznych, podgrzewanie gotowych potraw. 3-4 Gotowanie na parze warzyw, ryb, mięsa. Czas (min) Wskazówki w razie Przykryć naczynie. potrzeby 5-25 Mieszać od czasu do czasu Przykryć naczynie Dodać co najmniej dwukrotnie więcej płynu niż ryżu. Potrawy mleczne mieszać od czasu do czasu Dodać kilka łyżek wody. 4-5 Gotowanie ziemniaków na parze Użyć maksymalnie 0,25 litra wody na 750 g ziemniaków. 4-5 Gotowanie większej ilości składników, potraw duszonych i zup Do 3 litrów wody + składniki.

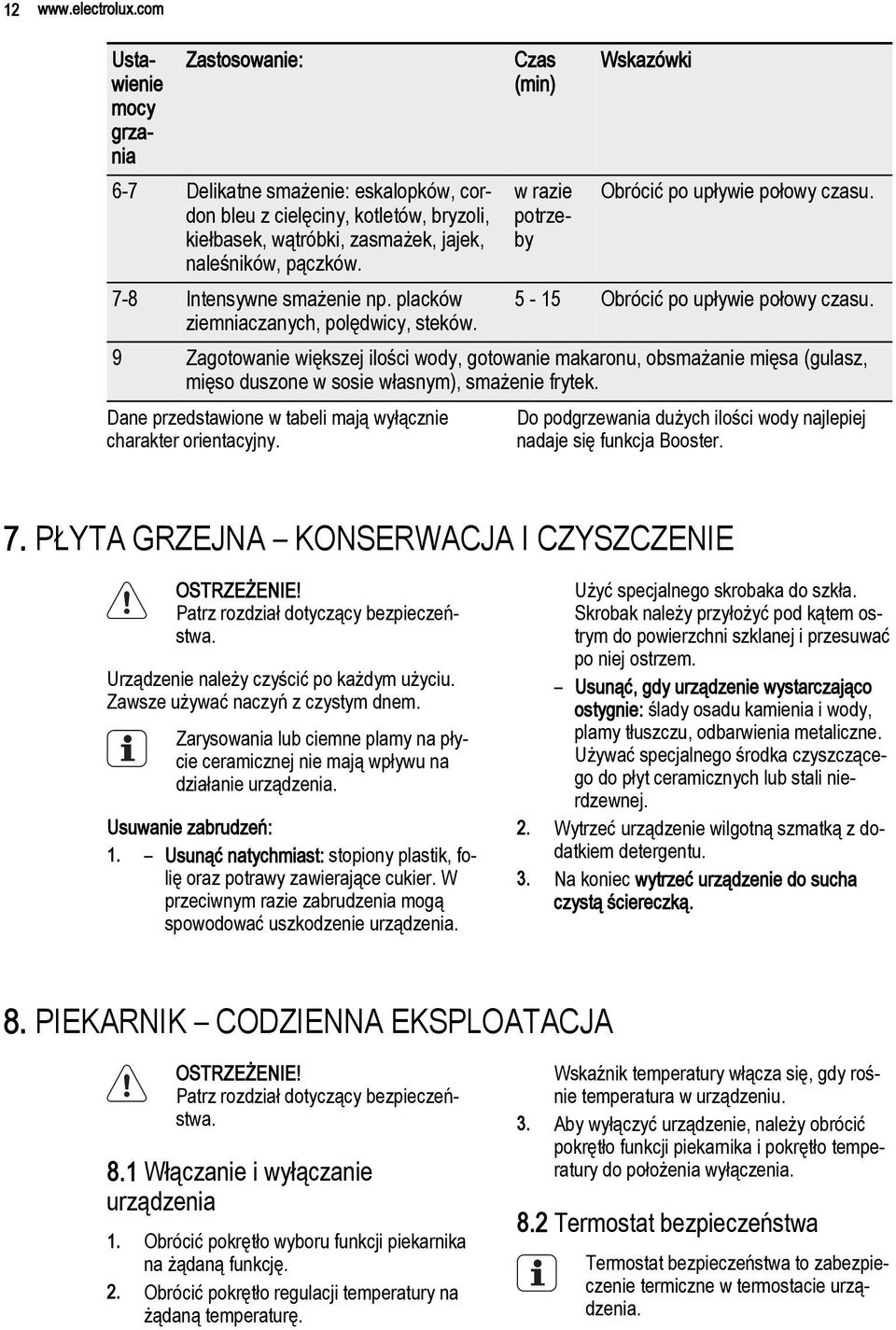

12 12 Ustawienie Zastosowanie: mocy grzania 6-7 Delikatne smażenie: eskalopków, cordon bleu z cielęciny, kotletów, bryzoli, kiełbasek, wątróbki, zasmażek, jajek, naleśników, pączków. 7-8 Intensywne smażenie np. placków ziemniaczanych, polędwicy, steków. Czas (min) w razie potrzeby Wskazówki Obrócić po upływie połowy czasu Obrócić po upływie połowy czasu. 9 Zagotowanie większej ilości wody, gotowanie makaronu, obsmażanie mięsa (gulasz, mięso duszone w sosie własnym), smażenie frytek. Dane przedstawione w tabeli mają wyłącznie charakter orientacyjny. Do podgrzewania dużych ilości wody najlepiej nadaje się funkcja Booster. 7. PŁYTA GRZEJNA KONSERWACJA I CZYSZCZENIE Patrz rozdział dotyczący bezpieczeństwa. Urządzenie należy czyścić po każdym użyciu. Zawsze używać naczyń z czystym dnem. Zarysowania lub ciemne plamy na płycie ceramicznej nie mają wpływu na działanie urządzenia. Usuwanie zabrudzeń: 1. Usunąć natychmiast: stopiony plastik, folię oraz potrawy zawierające cukier. W przeciwnym razie zabrudzenia mogą spowodować uszkodzenie urządzenia. Użyć specjalnego skrobaka do szkła. Skrobak należy przyłożyć pod kątem ostrym do powierzchni szklanej i przesuwać po niej ostrzem. Usunąć, gdy urządzenie wystarczająco ostygnie: ślady osadu kamienia i wody, plamy tłuszczu, odbarwienia metaliczne. Używać specjalnego środka czyszczącego do płyt ceramicznych lub stali nierdzewnej. 2. Wytrzeć urządzenie wilgotną szmatką z dodatkiem detergentu. 3. Na koniec wytrzeć urządzenie do sucha czystą ściereczką. 8. PIEKARNIK CODZIENNA EKSPLOATACJA Patrz rozdział dotyczący bezpieczeństwa. 8.1 Włączanie i wyłączanie urządzenia 1. Obrócić pokrętło wyboru funkcji piekarnika na żądaną funkcję. 2. Obrócić pokrętło regulacji temperatury na żądaną temperaturę. Wskaźnik temperatury włącza się, gdy rośnie temperatura w urządzeniu. 3. Aby wyłączyć urządzenie, należy obrócić pokrętło funkcji piekarnika i pokrętło temperatury do położenia wyłączenia. 8.2 Termostat bezpieczeństwa Termostat bezpieczeństwa to zabezpieczenie termiczne w termostacie urządzenia.

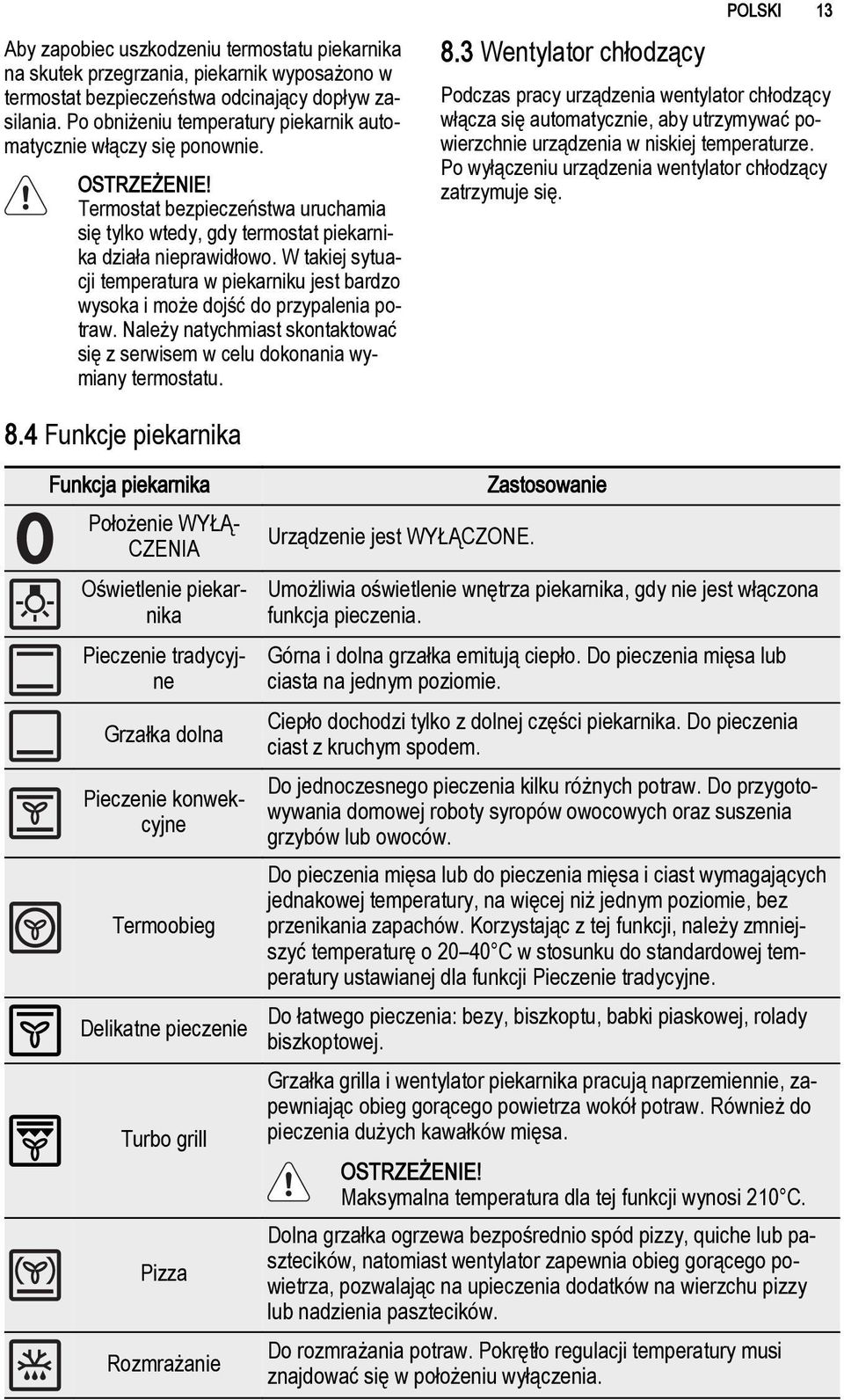

13 Aby zapobiec uszkodzeniu termostatu piekarnika na skutek przegrzania, piekarnik wyposażono w termostat bezpieczeństwa odcinający dopływ zasilania. Po obniżeniu temperatury piekarnik automatycznie włączy się ponownie. Termostat bezpieczeństwa uruchamia się tylko wtedy, gdy termostat piekarnika działa nieprawidłowo. W takiej sytuacji temperatura w piekarniku jest bardzo wysoka i może dojść do przypalenia potraw. Należy natychmiast skontaktować się z serwisem w celu dokonania wymiany termostatu. 8.3 Wentylator chłodzący POLSKI 13 Podczas pracy urządzenia wentylator chłodzący włącza się automatycznie, aby utrzymywać powierzchnie urządzenia w niskiej temperaturze. Po wyłączeniu urządzenia wentylator chłodzący zatrzymuje się. 8.4 Funkcje piekarnika Funkcja piekarnika Położenie WYŁĄ CZENIA Oświetlenie piekarnika Pieczenie tradycyjne Grzałka dolna Pieczenie konwekcyjne Termoobieg Delikatne pieczenie Turbo grill Pizza Rozmrażanie Urządzenie jest WYŁĄCZONE. Zastosowanie Umożliwia oświetlenie wnętrza piekarnika, gdy nie jest włączona funkcja pieczenia. Górna i dolna grzałka emitują ciepło. Do pieczenia mięsa lub ciasta na jednym poziomie. Ciepło dochodzi tylko z dolnej części piekarnika. Do pieczenia ciast z kruchym spodem. Do jednoczesnego pieczenia kilku różnych potraw. Do przygotowywania domowej roboty syropów owocowych oraz suszenia grzybów lub owoców. Do pieczenia mięsa lub do pieczenia mięsa i ciast wymagających jednakowej temperatury, na więcej niż jednym poziomie, bez przenikania zapachów. Korzystając z tej funkcji, należy zmniejszyć temperaturę o C w stosunku do standardowej temperatury ustawianej dla funkcji Pieczenie tradycyjne. Do łatwego pieczenia: bezy, biszkoptu, babki piaskowej, rolady biszkoptowej. Grzałka grilla i wentylator piekarnika pracują naprzemiennie, zapewniając obieg gorącego powietrza wokół potraw. Również do pieczenia dużych kawałków mięsa. Maksymalna temperatura dla tej funkcji wynosi 210 C. Dolna grzałka ogrzewa bezpośrednio spód pizzy, quiche lub pasztecików, natomiast wentylator zapewnia obieg gorącego powietrza, pozwalając na upieczenia dodatków na wierzchu pizzy lub nadzienia pasztecików. Do rozmrażania potraw. Pokrętło regulacji temperatury musi znajdować się w położeniu wyłączenia.

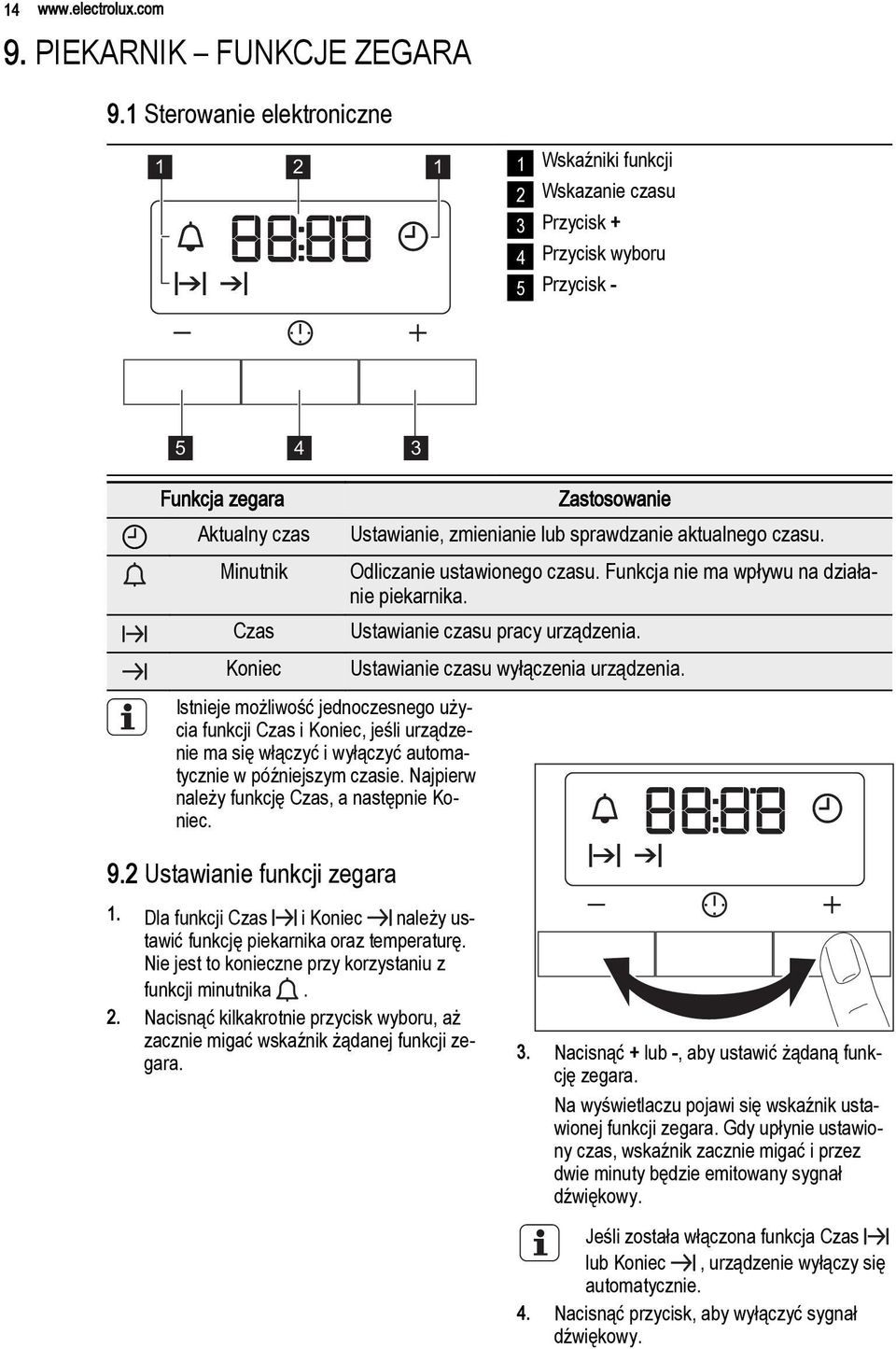

14 PIEKARNIK FUNKCJE ZEGARA 9.1 Sterowanie elektroniczne Wskaźniki funkcji 2 Wskazanie czasu 3 Przycisk + 4 Przycisk wyboru 5 Przycisk Funkcja zegara Aktualny czas Minutnik Czas Koniec Istnieje możliwość jednoczesnego użycia funkcji Czas i Koniec, jeśli urządzenie ma się włączyć i wyłączyć automatycznie w późniejszym czasie. Najpierw należy funkcję Czas, a następnie Koniec. 9.2 Ustawianie funkcji zegara Zastosowanie Ustawianie, zmienianie lub sprawdzanie aktualnego czasu. Odliczanie ustawionego czasu. Funkcja nie ma wpływu na działanie piekarnika. Ustawianie czasu pracy urządzenia. Ustawianie czasu wyłączenia urządzenia. 1. Dla funkcji Czas i Koniec należy ustawić funkcję piekarnika oraz temperaturę. Nie jest to konieczne przy korzystaniu z funkcji minutnika. 2. Nacisnąć kilkakrotnie przycisk wyboru, aż zacznie migać wskaźnik żądanej funkcji zegara. 3. Nacisnąć + lub -, aby ustawić żądaną funkcję zegara. Na wyświetlaczu pojawi się wskaźnik ustawionej funkcji zegara. Gdy upłynie ustawiony czas, wskaźnik zacznie migać i przez dwie minuty będzie emitowany sygnał dźwiękowy. Jeśli została włączona funkcja Czas lub Koniec, urządzenie wyłączy się automatycznie. 4. Nacisnąć przycisk, aby wyłączyć sygnał dźwiękowy.

15 POLSKI Ustawić pokrętło funkcji piekarnika i pokrętło temperatury w położeniu wyłączenia. 9.3 Anulowanie funkcji zegara 1. Naciskać przycisk wyboru, aż zacznie migać wskaźnik żądanej funkcji. 2. Nacisnąć i przytrzymać przycisk -. Funkcja zegara wyłączy się po kilku sekundach. 10. PIEKARNIK KORZYSTANIE Z AKCESORIÓW Patrz rozdział dotyczący bezpieczeństwa Wkładanie blachy do pieczenia 10.2 Wkładanie akcesoriów piekarnika Umieścić blachę pośrodku komory piekarnika, pomiędzy przednią a tylną ścianką. Umożliwia to obieg powietrza z przodu i z tyłu blachy. Należy upewnić się, że blacha jest ustawiona zgodnie z rysunkiem, tj. strona ze spadkiem ma się znajdować z tyłu. Nie wsuwać blachy na sam tył komory piekarnika. Uniemożliwia to obieg powietrza wokół blachy. Żywność może się przypalić, szczególnie w tylnej części blachy. Włożyć wsuwane akcesoria w taki sposób, aby wgłębienia na bocznych krawędziach znajdowały się z tyłu piekarnika i były skierowane w dół. Włożyć wsuwane akcesoria między prowadnice jednego z poziomów piekarnika.

16 16 Wkładanie rusztu piekarnika razem z głęboką blachą do pieczenia Umieścić ruszt piekarnika na głębokiej blasze do pieczenia. Wsunąć głęboką blachę do pieczenia między prowadnice jednego z poziomów piekarnika Prowadnice teleskopowe C 1. Wyciągnąć prawą i lewą prowadnicę teleskopową. C 2. Umieścić ruszt piekarnika na prowadnicach teleskopowych i ostrożnie wsunąć do wnętrza urządzenia. Przed zamknięciem drzwi upewnić się, że prowadnice teleskopowe zostały całkowicie wsunięte do wnętrza urządzenia. Prowadnice teleskopowe ułatwiają wkładanie i wyjmowanie akcesoriów. Zachować instrukcję instalacji prowadnic teleskopowych do wykorzystania w przyszłości. UWAGA! Prowadnice teleskopowe można umieścić na innych poziomach (z wyjątkiem poziomu 4). UWAGA! Nie myć prowadnic teleskopowych w zmywarce. Nie smarować prowadnic teleskopowych.

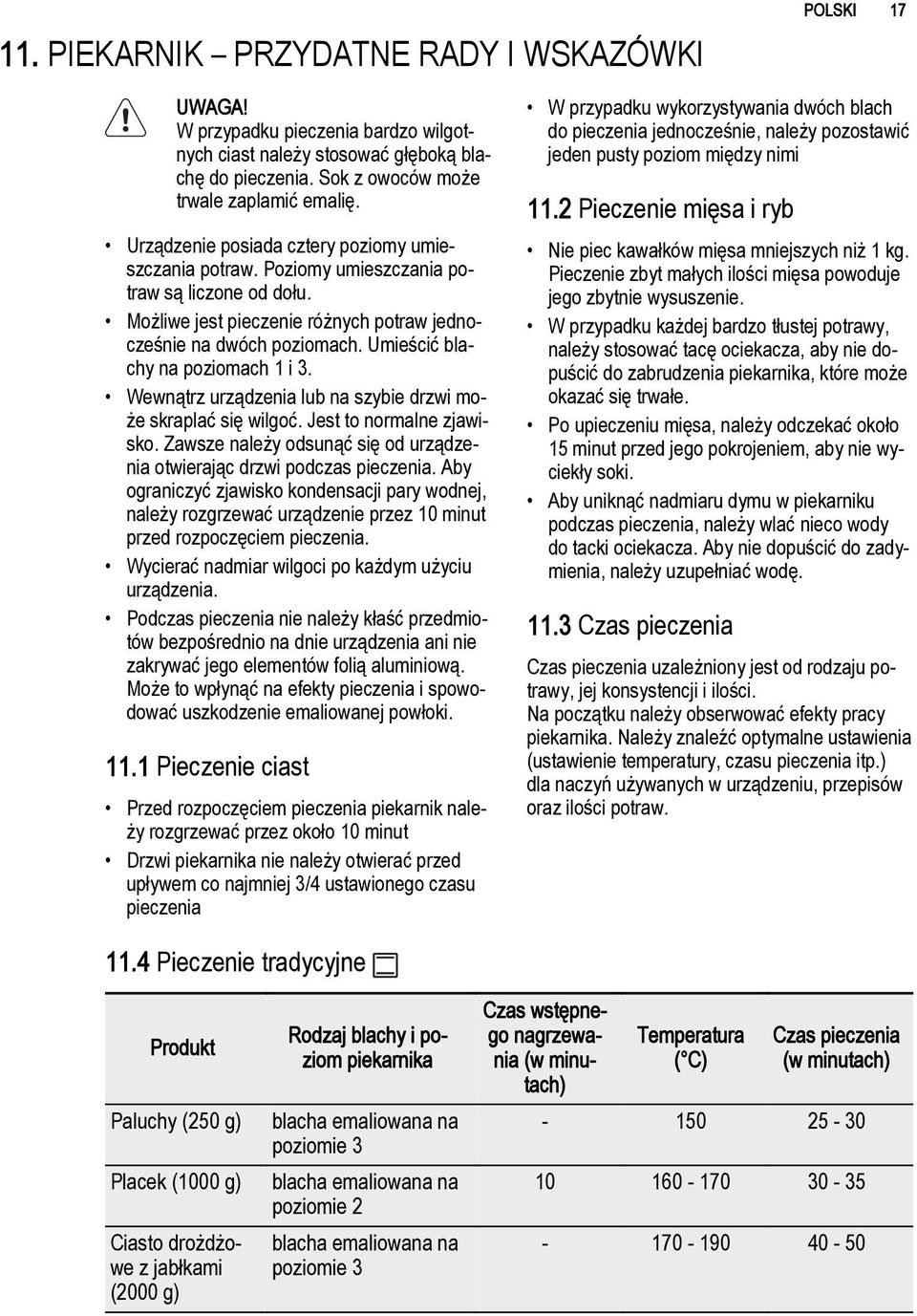

17 11. PIEKARNIK PRZYDATNE RADY I WSKAZÓWKI POLSKI 17 UWAGA! W przypadku pieczenia bardzo wilgotnych ciast należy stosować głęboką blachę do pieczenia. Sok z owoców może trwale zaplamić emalię. Urządzenie posiada cztery poziomy umieszczania potraw. Poziomy umieszczania potraw są liczone od dołu. Możliwe jest pieczenie różnych potraw jednocześnie na dwóch poziomach. Umieścić blachy na poziomach 1 i 3. Wewnątrz urządzenia lub na szybie drzwi może skraplać się wilgoć. Jest to normalne zjawisko. Zawsze należy odsunąć się od urządzenia otwierając drzwi podczas pieczenia. Aby ograniczyć zjawisko kondensacji pary wodnej, należy rozgrzewać urządzenie przez 10 minut przed rozpoczęciem pieczenia. Wycierać nadmiar wilgoci po każdym użyciu urządzenia. Podczas pieczenia nie należy kłaść przedmiotów bezpośrednio na dnie urządzenia ani nie zakrywać jego elementów folią aluminiową. Może to wpłynąć na efekty pieczenia i spowodować uszkodzenie emaliowanej powłoki Pieczenie ciast Przed rozpoczęciem pieczenia piekarnik należy rozgrzewać przez około 10 minut Drzwi piekarnika nie należy otwierać przed upływem co najmniej 3/4 ustawionego czasu pieczenia W przypadku wykorzystywania dwóch blach do pieczenia jednocześnie, należy pozostawić jeden pusty poziom między nimi 11.2 Pieczenie mięsa i ryb Nie piec kawałków mięsa mniejszych niż 1 kg. Pieczenie zbyt małych ilości mięsa powoduje jego zbytnie wysuszenie. W przypadku każdej bardzo tłustej potrawy, należy stosować tacę ociekacza, aby nie dopuścić do zabrudzenia piekarnika, które może okazać się trwałe. Po upieczeniu mięsa, należy odczekać około 15 minut przed jego pokrojeniem, aby nie wyciekły soki. Aby uniknąć nadmiaru dymu w piekarniku podczas pieczenia, należy wlać nieco wody do tacki ociekacza. Aby nie dopuścić do zadymienia, należy uzupełniać wodę Czas pieczenia Czas pieczenia uzależniony jest od rodzaju potrawy, jej konsystencji i ilości. Na początku należy obserwować efekty pracy piekarnika. Należy znaleźć optymalne ustawienia (ustawienie temperatury, czasu pieczenia itp.) dla naczyń używanych w urządzeniu, przepisów oraz ilości potraw Pieczenie tradycyjne Produkt Paluchy (250 Placek (1000 Ciasto drożdżowe z jabłkami (2000 Rodzaj blachy i poziom piekarnika poziomie 3 poziomie 2 poziomie 3 Czas wstępnego nagrzewania (w minutach) Temperatura ( C) Czas pieczenia (w minutach)

18 18 Produkt Szarlotka ( Małe ciasteczka (500 Biszkopt niskokaloryczny (350 Ciasto w głębokiej blasze (1500 Kurczak cały (1350 Kurczak cały (1300 Pieczone kotlety wieprzowe (600 Tarta (800 Nadziewane ciasto drożdżowe (1200 Pizza (1000 Sernik (2600 Tarta jabłkowa (1900 Keks (2400 Quiche Lorraine (1000 Chleb wiejski ( Rumuński biszkopt ( Rodzaj blachy i poziom piekarnika 2 okrągłe, aluminiowe blachy (średnica: 20 cm) 1 poziomie 2 1 okrągła, aluminiowa blacha (średnica: 26 cm) 1 poziomie 2 ruszt 2, blacha do pieczenia 1 ruszt 3, blacha do pieczenia 1 ruszt 3, blacha do pieczenia 1 poziomie 2 poziomie 2 poziomie 2 poziomie 2 poziomie 1 poziomie 2 1 okrągła blacha (średnica: 26 cm) na poziomie 1 2 okrągłe, aluminiowe blachy (średnica: 20 cm) 1 2 okrągłe, aluminiowe blachy (długość: 25 cm) 2 Czas wstępnego nagrzewania (w minutach) Temperatura ( C) Czas pieczenia (w minutach) ) ) )

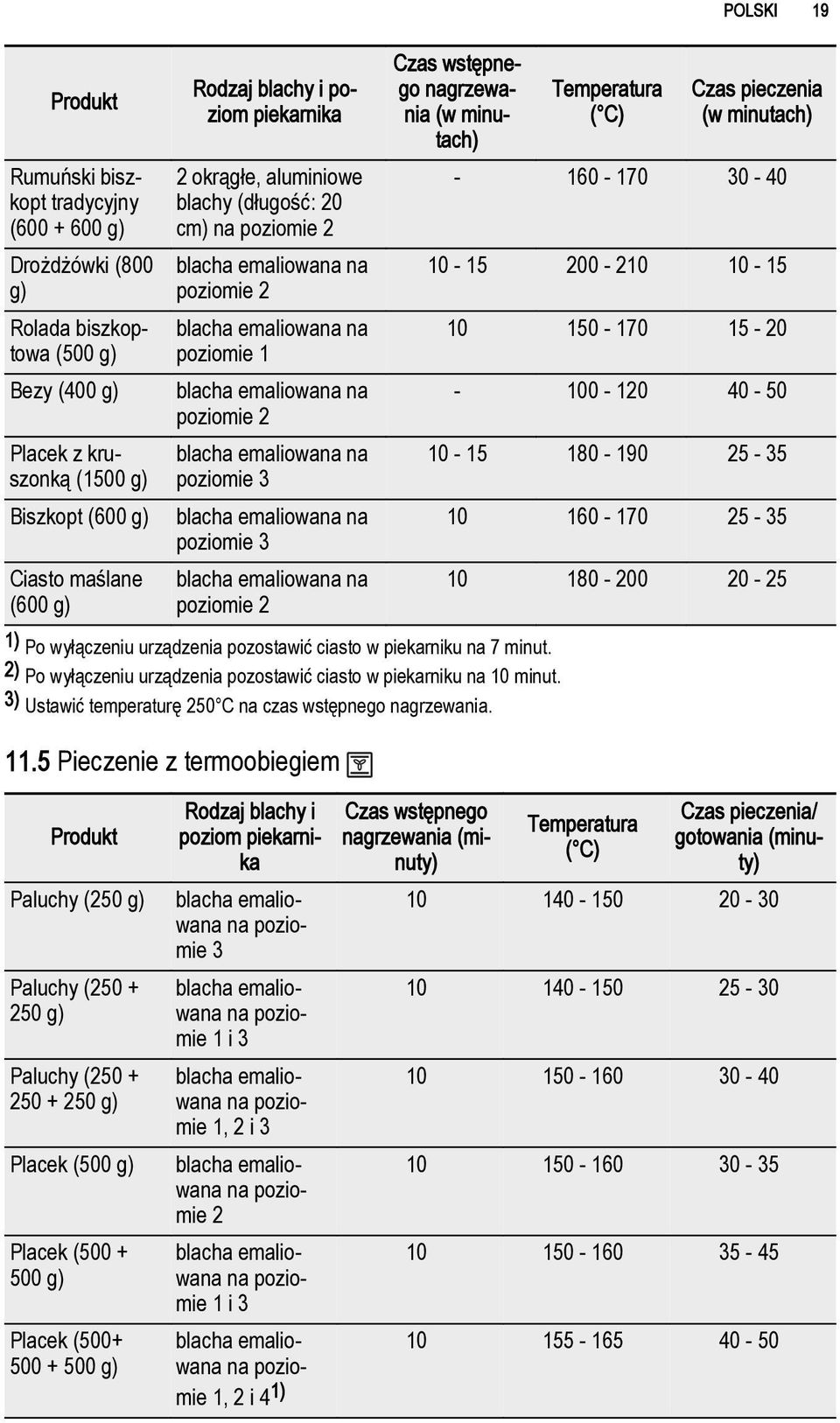

19 Produkt Rumuński biszkopt tradycyjny ( Drożdżówki (800 Rolada biszkoptowa (500 Bezy (400 Placek z kruszonką (1500 Biszkopt (600 Ciasto maślane (600 Rodzaj blachy i poziom piekarnika 2 okrągłe, aluminiowe blachy (długość: 20 cm) 2 poziomie 2 poziomie 1 poziomie 2 poziomie 3 poziomie 3 poziomie 2 Czas wstępnego nagrzewania (w minutach) 1) Po wyłączeniu urządzenia pozostawić ciasto w piekarniku na 7 minut. 2) Po wyłączeniu urządzenia pozostawić ciasto w piekarniku na 10 minut. 3) Ustawić temperaturę 250 C na czas wstępnego nagrzewania Pieczenie z termoobiegiem Temperatura ( C) POLSKI 19 Czas pieczenia (w minutach) Produkt Paluchy (250 Paluchy ( Paluchy ( Placek (500 Placek ( Placek ( Rodzaj blachy i poziom piekarnika 3 1 i 3 1, 2 i i 3 1, 2 i 4 1) Czas wstępnego nagrzewania (minuty) Temperatura ( C) Czas pieczenia/ gotowania (minuty)

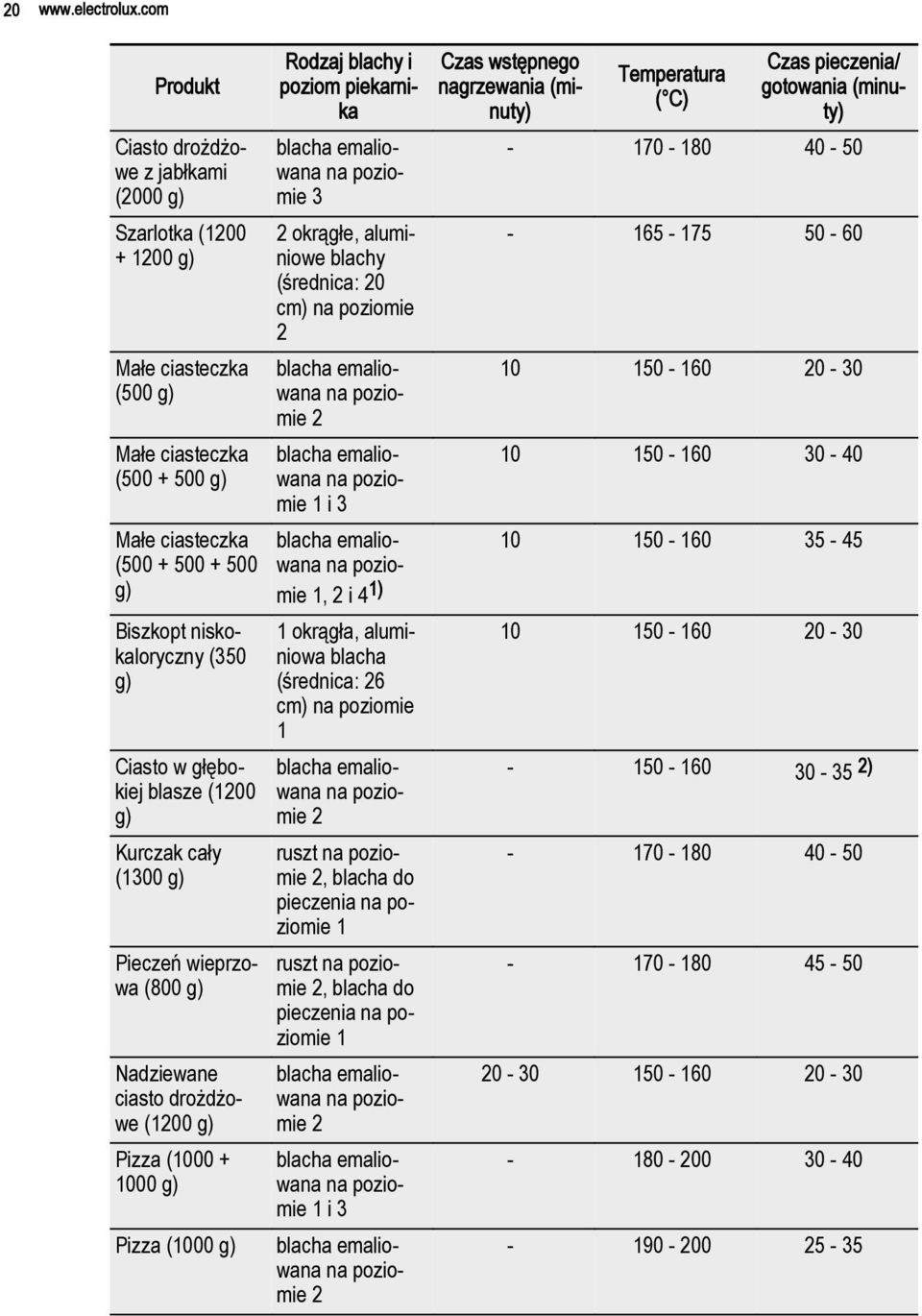

20 20 Produkt Ciasto drożdżowe z jabłkami (2000 Szarlotka ( Małe ciasteczka (500 Małe ciasteczka ( Małe ciasteczka ( Biszkopt niskokaloryczny (350 Ciasto w głębokiej blasze (1200 Kurczak cały (1300 Pieczeń wieprzowa (800 Nadziewane ciasto drożdżowe (1200 Pizza ( Pizza (1000 Rodzaj blachy i poziom piekarnika 3 2 okrągłe, aluminiowe blachy (średnica: 20 cm) i 3 1, 2 i 4 1) 1 okrągła, aluminiowa blacha (średnica: 26 cm) 1 2 ruszt 2, blacha do pieczenia 1 ruszt 2, blacha do pieczenia i 3 2 Czas wstępnego nagrzewania (minuty) Temperatura ( C) Czas pieczenia/ gotowania (minuty) )

21 Produkt Sernik (2600 Tarta jabłkowa (1900 Keks (2400 Quiche Lorraine (1000 Chleb wiejski ( Rumuński biszkopt ( Rumuński biszkopt tradycyjny ( Drożdżówki (800 Drożdżówki ( Rolada biszkoptowa (500 Bezy (400 Bezy ( Rodzaj blachy i poziom piekarnika okrągła blacha (średnica: 26 cm) 2 2 okrągłe, aluminiowe blachy (średnica: 20 cm) 1 2 okrągłe, aluminiowe blachy (średnica: 25 cm) 2 2 okrągłe, aluminiowe blachy (średnica: 20 cm) i i 3 Czas wstępnego nagrzewania (minuty) Temperatura ( C) POLSKI 21 Czas pieczenia/ gotowania (minuty) ) )

22 22 Produkt Rodzaj blachy i Czas wstępnego Czas pieczenia/ Temperatura poziom piekarniknutyty) nagrzewania (mi gotowania (minu ( C) Bezy ( na pozio mie 1, 2 i 4 1) Placek z kruszonką blacha emalio (1500 wana na pozio mie 3 Biszkopt ( na pozio mie 2 Babka piaskowa ( na pozio mie 1 i 3 1) Po upieczeniu ciasta 4 należy je wyjąć i przełożyć na jego miejsce ciasto z poziomu 1. Piec przez kolejne dziesięć minut. 2) Po wyłączeniu urządzenia pozostawić ciasto w piekarniku na 7 minut. 3) Ustawić temperaturę 250 C na czas wstępnego nagrzewania Pieczenie konwekcyjne Produkt Paluchy (250 Paluchy ( Paluchy ( Placek (1000 Placek ( Placek ( Ciasto drożdżowe z jabłkami (2000 Szarlotka ( Ciasteczka (500 Rodzaj blachy i poziom umieszczenia potrawy poziomie 3 blachy emaliowane na poziomach 1 i 3 blachy emaliowane na poziomach 1, 2 i 4 poziomie 2 blachy emaliowane na poziomach 1 i 3 blachy emaliowane na poziomach 1, 2 i 4 poziomie 3 2 okrągłe, aluminiowe blachy (średnica: 20 cm) na poziomach 2 i 3 poziomie 3 Czas wstępnego nagrzewania (minuty) Temperatura ( C) Czas pieczenia/ gotowania (minuty)

23 Produkt Ciasteczka ( Ciasteczka ( Biszkopt niskokaloryczny (350 Ciasto w głębokiej blasze (1200 Kurczak cały (1400 Pieczone kotlety wieprzowe (600 Tarta (800 Nadziewane ciasto drożdżowe (1200 Pizza ( Sernik (2600 Tarta jabłkowa (1900 Strucla bożonarodzeniowa (2400 Quiche Lorraine (1000 Chleb wiejski ( Rumuński biszkopt ( Rumuński biszkopt tradycyjny ( Rodzaj blachy i poziom umieszczenia potrawy blachy emaliowane na poziomach 1 i 3 blachy emaliowane na poziomach 1, 2 i 4 1 okrągła, aluminiowa blacha (średnica: 26 cm) 3 poziomie 3 ruszt 2, blacha do pieczenia ciasta 1 ruszt 3, blacha do pieczenia ciasta 1 poziomie 2 poziomie 3 blachy emaliowane na poziomach 1 i 3 poziomie 2 poziomie 3 poziomie 3 1 okrągła blacha (średnica: 26 cm) 2 2 okrągłe, aluminiowe blachy (średnica: 20 cm) 3 2 okrągłe, aluminiowe blachy (średnica: 25 cm) 2 2 okrągłe, aluminiowe blachy (średnica: 20 cm) 2 Czas wstępnego nagrzewania (minuty) Temperatura ( C) POLSKI 23 Czas pieczenia/ gotowania (minuty) ) ) )

24 24 Produkt Drożdżówki (800 Drożdżówki ( Rolada biszkoptowa (500 Bezy (400 Bezy ( Bezy ( Placek z kruszonką (1500 Biszkopt (600 Ciasto maślane ( Rodzaj blachy i poziom umieszczenia potrawy poziomie 3 blachy emaliowane na poziomach 1 i 3 poziomie 3 poziomie 2 blachy emaliowane na poziomach 1 i 3 blachy emaliowane na poziomach 1, 2 i 4 poziomie 2 poziomie 2 blachy emaliowane na poziomach 1 i 3 Czas wstępnego nagrzewania (minuty) 1) Po wyłączeniu urządzenia pozostawić ciasto w piekarniku na 7 minut. 2) Po wyłączeniu urządzenia pozostawić ciasto w piekarniku na 10 minut. 3) Ustawić temperaturę 230 C na czas wstępnego nagrzewania Delikatne pieczenie Temperatura ( C) Czas pieczenia/ gotowania (minuty) Produkt Paluchy (250 Placek (500 Pizza (1000 Rolada biszkoptowa (500 Bezy (400 Biszkopt (600 Rodzaj blachy i poziom piekarnika Czas wstępnego nagrzewania (minuty) Temperatura ( C) Czas pieczenia (minuty) 20 1) ) ) ) ) )

25 Produkt Ciasto maślane (600 Kurczak cały (1200 Rodzaj blachy i poziom piekarnika 2 Czas wstępnego nagrzewania (minuty) Temperatura ( C) Czas pieczenia (minuty) 20 1) ruszt ) 1) Ustawić pokrętło regulacji temperatury na 250 C. 2) Umieścić blachę do pieczenia pod rusztem, Turbo grill Produkt Poziom piekarnika Czas wstępnego nagrzewania (minuty) Temperatura ( C) Czas pieczenia/ gotowania (minuty) Tosty ( Kurczak cały (1200 Pieczone kotlety wieprzowe ( Pizza Produkt Szarlotka ( Kurczak cały (1400 Kurczak cały (1350 Pizza ( Pizza (1000 Quiche Lorraine (1000 Rodzaj blachy i poziom piekarnika Czas wstępnego nagrzewania (minuty) Temperatura ( C) Czas pieczenia/ gotowania (minuty) 2 okrągłe, aluminiowe blachy (średnica: 20 cm) poziom poziom poziomie 1 i 2 1) poziomie poziom ) Po 20 minutach zamienić blachy miejscami. POLSKI 25

26 PIEKARNIK KONSERWACJA I CZYSZCZENIE Patrz rozdział dotyczący bezpieczeństwa. Przód urządzenia należy myć miękką szmatką zwilżoną ciepłą wodą z dodatkiem środka do czyszczenia. Powierzchnie metalowe należy czyścić przy użyciu standardowego środka do czyszczenia. Wnętrze piekarnika należy czyścić po każdym użyciu. Ułatwi to usuwanie brudu i pozwoli zapobiec przypaleniu resztek potraw. Trudne do usunięcia zabrudzenia usunąć specjalnym środkiem do czyszczenia piekarników. Wszystkie akcesoria piekarnika należy myć miękką szmatką zwilżoną ciepłą wodą z dodatkiem środka do czyszczenia, po każdym użyciu i pozostawić je, aż wyschną. Akcesoriów pokrytych powłoką zapobiegającą przywieraniu nie wolno czyścić ich agresywnymi środkami, ostrymi przedmiotami ani myć w zmywarce. Może to spowodować uszkodzenie powłoki zapobiegającej przywieraniu! 12.1 Demontaż prowadnic blach 1 2 W celu wyczyszczenia bocznych ścianek można wymontować prowadnice blach. 1. Odciągnąć przednią część prowadnic blach od bocznej ścianki. 2. Odciągnąć tylną część prowadnic blach od bocznej ścianki i wyjąć je. Zamontować prowadnice blach w odwrotnej kolejności. Zaokrąglone końce prowadnic blach muszą być skierowane do przodu Ścianki katalityczne Ścianki pokryte powłoką katalityczną podlegają samoczyszczeniu. Pochłaniają one tłuszcz, który gromadzi się na ściankach podczas pracy piekarnika. Aby zwiększyć skuteczność procesu samoczyszczenia, należy regularnie nagrzewać piekarnik bez potraw w środku: 1. Otworzyć drzwi piekarnika. 2. Wyjąć wszystkie akcesoria z piekarnika. 3. Zamknąć drzwi. 4. Wybrać funkcję piekarnika. 5. Ustawić temperaturę piekarnika na 250 C i pozostawić włączony piekarnik na 1 godzinę. 6. Wyczyścić komorę piekarnika za pomocą miękkiej, wilgotnej gąbki. UWAGA! Nie czyścić powierzchni katalitycznych środkami do czyszczenia piekarników w aerozolu, środkami ściernymi, płynem do naczyń ani innymi środkami czyszczącymi. Mogą one uszkodzić powłokę katalityczną. Odbarwienie powłoki katalitycznej nie ma wpływu na jej funkcjonalność Czyszczenie drzwi piekarnika Drzwi piekarnika mają dwie szyby zamontowane jedna za drugą. Należy wymontować drzwi piekarnika, aby ułatwić ich czyszczenie. Przy wyjmowaniu wewnętrznej szyby z zamontowanych drzwi może dojść do nagłego zamknięcia drzwi. Przed przystąpieniem do czyszczenia szyb w drzwiach należy upewnić się, że szyby są zimne. Występuje zagrożenie pęknięcia szyby.

27 POLSKI 27 Uszkodzenia lub zarysowania na szybach drzwi powodują osłabienie szkła grożące jego pęknięciem. Aby tego uniknąć, konieczna jest ich wymiana. Więcej informacji na ten temat można uzyskać w miejscowym punkcie serwisowym. Demontaż drzwi i szyby piekarnika 1. Otworzyć całkowicie drzwi i chwycić za oba zawiasy. 2. Unieść i obrócić dźwignie umieszczone na obu zawiasach.

28 Przymknąć drzwi piekarnika do pierwszej pozycji otwarcia (do połowy). Następnie pociągnąć drzwi do siebie, wyjmując je z mocowania. 4. Umieścić drzwi na stabilnej powierzchni przykrytej miękką szmatką. Za pomocą śrubokręta wykręcić 2 śruby z dolnej krawędzi drzwi. Nie zgubić śrub Za pomocą drewnianej lub plastikowej łopatki podważyć wewnętrzne drzwi. Przytrzymać zewnętrzne drzwi, a następnie popchnąć wewnętrzne drzwi w stronę górnej krawędzi. 6. Unieść wewnętrzne drzwi. 7. Wyczyścić wewnętrzną stronę drzwi. Umyć szybę wodą z dodatkiem mydła. Starannie ją osuszyć. Szybę należy czyścić wyłącznie wodą z mydłem. Ścierne preparaty czyszczące, odplamiacze i ostre przedmioty (np. noże lub skrobaki) mogą spowodować uszkodzenie szkła.

29 POLSKI 29 Zakładanie drzwi i szyb Po zakończeniu czyszczenia założyć drzwi piekarnika. W tym celu należy wykonać powyższe czynności w odwrotnej kolejności Wyjmowanie szuflady Szufladę pod piekarnikiem można wyjąć w celu wyczyszczenia. Wyjmowanie szuflady 1. Wyciągnąć szufladę do oporu. 2. Powoli unieść szufladę. 3. Całkowicie wyciągnąć szufladę. Wkładanie szuflady Aby włożyć szufladę, należy wykonać powyższe czynności w odwrotnej kolejności. Nie przechowywać w szufladzie łatwopalnych produktów (takich jak materiały do czyszczenia, torebki foliowe, rękawice kuchenne, papier czy środki do czyszczenia w aerozolu). Podczas używania piekarnika szuflada może stać się gorąca. Występuje zagrożenie pożarem Oświetlenie piekarnika Zachować ostrożność podczas wymiany żarówki oświetlenia piekarnika. Zawsze należy wyłączyć urządzenie przed wymianą żarówki oświetlenia. Występuje zagrożenie porażenia prądem. Do oświetlenia urządzenia zastosowano specjalne żarówki przeznaczone wyłącznie do urządzeń domowych. Nie należy ich używać do oświetlania pokoi ani innych pomieszczeń domowych. Uszkodzoną żarówkę należy wymienić na żarówkę o takiej samej mocy przeznaczoną do urządzeń domowych. Przed wymianą żarówki oświetlenia piekarnika: Wyłączyć urządzenie. Wykręcić bezpieczniki ze skrzynki bezpieczników lub wyłączyć wyłącznik obwodu. Umieścić szmatkę na dnie piekarnika. Zabezpiecza ona lampę i klosz przed uszkodzeniem. Wymiana oświetlenia piekarnika: 1. Klosz oświetlenia znajduje się na tylnej ściance komory. Obrócić szklany klosz w lewo, aby go zdjąć. 2. Wyczyścić klosz. 3. Wymienić żarówkę na nową, odpowiednią do piekarnika, odporną na działanie wysokiej temperatury do 300 C. Należy użyć żarówki tego samego typu, co wymieniana żarówka. Musi mieć ona taką samą moc i być przeznaczona do urządzeń domowych.

30 Zamontować klosz. 13. CO ZROBIĆ, GDY Problem Prawdopodobna przyczyna Rozwiązanie Urządzenie nie działa. Zadziałał bezpiecznik w skrzynce bezpieczników. Sprawdzić bezpiecznik. Jeżeli bezpiecznik zadziała więcej niż jeden raz, należy skontaktować się z wykwalifikowanym elektrykiem. Urządzenie nie działa. Urządzenie jest wyłączone. Włączyć urządzenie. Piekarnik nie nagrzewa się. Nie wprowadzono wymaganych Sprawdzić, czy wprowadzono ustawień. prawidłowe ustawienia. Oświetlenie piekarnika nie działa. Na potrawach i w piekarniku osiada skroplona para wodna. Na wyświetlaczu widoczne jest wskazanie i LED. Wskaźnik ciepła resztkowego nie włącza się. Ustawienie mocy grzania zmienia się. Na wyświetlaczu widoczne jest wskazanie. Na wyświetlaczu widoczne jest wskazanie. Na wyświetlaczu widoczne jest wskazanie. Na wyświetlaczu widoczne jest wskazanie. Na wyświetlaczu widoczne jest wskazanie. Żarówka oświetlenia piekarnika jest przepalona. Potrawa pozostawała zbyt długo w piekarniku. Wystąpiła przerwa w zasilaniu. Pole grzejne nie jest gorące, ponieważ działało zbyt krótko. Włączona jest funkcja zarządzania energią. Uruchomiła się funkcja samoczynnego wyłączenia. Zadziałało zabezpieczenie przed przegrzaniem pola grzejnego. Na polu grzejnym nie ma żadnych naczyń. Użyto nieodpowiedniego naczynia. Średnica dna naczynia jest za mała w stosunku do pola grzejnego. Wymienić żarówkę. Nie należy pozostawiać potraw w piekarniku dłużej niż przez minut po zakończeniu pieczenia. Ustawić aktualną godzinę. Jeżeli pole grzejne powinno być gorące, należy skontaktować się z serwisem. Patrz rozdział Zarządzanie energią. Wyłączyć urządzenie i włączyć je ponownie. Wyłączyć pole grzejne i włączyć je ponownie. Postawić naczynie na polu grzejnym. Użyć odpowiedniego naczynia. Przenieść naczynie na mniejsze pole grzejne.

31 Problem Prawdopodobna przyczyna Rozwiązanie Na wyświetlaczu widoczne jest wskazanie oraz liczba. W urządzeniu wystąpiła usterka. Odłączyć na pewien czas urządzenie od zasilania. Odłączyć bezpiecznik w domowej instalacji elektrycznej. Włączyć ponownie. Jeżeli wskazanie pojawi się ponownie, należy skontaktować się z punktem serwisowym. Jeżeli rozwiązanie problemu we własnym zakresie nie jest możliwe, należy skontaktować się ze sprzedawcą lub serwisem. Dane niezbędne dla serwisu znajdują się na tabliczce znamionowej. Tabliczka znamionowa znajduje się na przednim obramowaniu komory piekarnika. Zalecamy wpisanie danych w tym miejscu: Model (MOD.)... Numer produktu (PNC)... Numer seryjny (S.N.)... POLSKI INSTALACJA Patrz rozdział dotyczący bezpieczeństwa Miejsce instalacji urządzenia Minimalne odległości Wymiar mm A 690 B Dane techniczne A Urządzenie wolnostojące można ustawić obok szafek kuchennych (z jednej lub obu stron) oraz w rogu pomieszczenia. B Wysokość Szerokość Głębokość Całkowity pobór mocy Napięcie Częstotliwość Wymiary 14.3 Poziomowanie 858 mm 500 mm 600 mm W 230 V 50 Hz W celu ustawienia górnej powierzchni urządzenia na równi z przylegającymi powierzchniami należy użyć regulowanych nóżek umieszczonych na dole urządzenia.

32 mm mm 14.4 Zabezpieczenie przed przechyleniem Konieczne jest zamontowanie zabezpieczenia przed przechyleniem. Zabezpieczenie przed przechyleniem pozwala zapobiec przewróceniu się urządzenia po jego nieprawidłowym obciążeniu. To urządzenie oznaczono przedstawionym na ilustracji symbolem (jeśli dotyczy), który przypomina o konieczności zainstalowania zabezpieczenia przed przechyleniem. Zamontować zabezpieczenie na odpowiedniej wysokości. Instalacja zabezpieczenia przed przechyleniem 1. Przed zamocowaniem zabezpieczenia przed przechyleniem należy ustalić odpowiednią wysokość i miejsce ustawienia urządzenia. 2. Sprawdzić, czy powierzchnia za urządzeniem jest gładka. 3. Zamocować zabezpieczenie przed przechyleniem w odległości mm poniżej górnej powierzchni urządzenia i mm od bocznej krawędzi urządzenia, wykorzystując okrągły otwór we wsporniku. Przykręcić wspornik do stabilnego materiału lub zastosować odpowiednie wzmocnienie ściany. 4. Specjalny otwór znajduje się po lewej stronie z tyłu urządzenia. Patrz rysunek. 5. Po zmianie położenia kuchenki należy odpowiednio zmienić ustawienie zabezpieczenia przed przewróceniem. Jeśli przestrzeń między szafkami jest większa niż szerokość urządzenia, należy wypośrodkować urządzenie Instalacja elektryczna Producent nie ponosi odpowiedzialności za nieprzestrzeganie zaleceń dotyczących bezpieczeństwa, które zawarto w rozdziale Informacje dotyczące bezpieczeństwa. Urządzenie jest dostarczane bez wtyczki i przewodu zasilającego. Odpowiedni rodzaj przewodu: H05 RR-F o odpowiednim przekroju.

33 POLSKI 33 Przed podłączeniem przewodu zasilającego do gniazda elektrycznego należy zmierzyć napięcie pomiędzy fazami w domowej instalacji elektrycznej. Następnie należy zapoznać się z etykietą połączeń z tyłu urządzenia w celu prawidłowego podłączenia urządzenia do instalacji elektrycznej Ta część procedury chroni przed nieprawidłowym podłączeniem i uszkodzeniem podzespołów elektrycznych urządzenia. Przewód zasilający nie może dotykać części urządzenia przedstawionej na ilustracji. 15. OCHRONA ŚRODOWISKA Materiały oznaczone symbolem należy poddać utylizacji. Opakowanie urządzenia włożyć do odpowiedniego pojemnika w celu przeprowadzenia recyklingu. Należy zadbać o ponowne przetwarzanie odpadów urządzeń elektrycznych i elektronicznych, aby chronić środowisko naturalne oraz ludzkie zdrowie. Nie wolno wyrzucać urządzeń oznaczonych symbolem razem z odpadami domowymi. Należy zwrócić produkt do miejscowego punktu ponownego przetwarzania lub skontaktować się z odpowiednimi władzami miejskimi.
