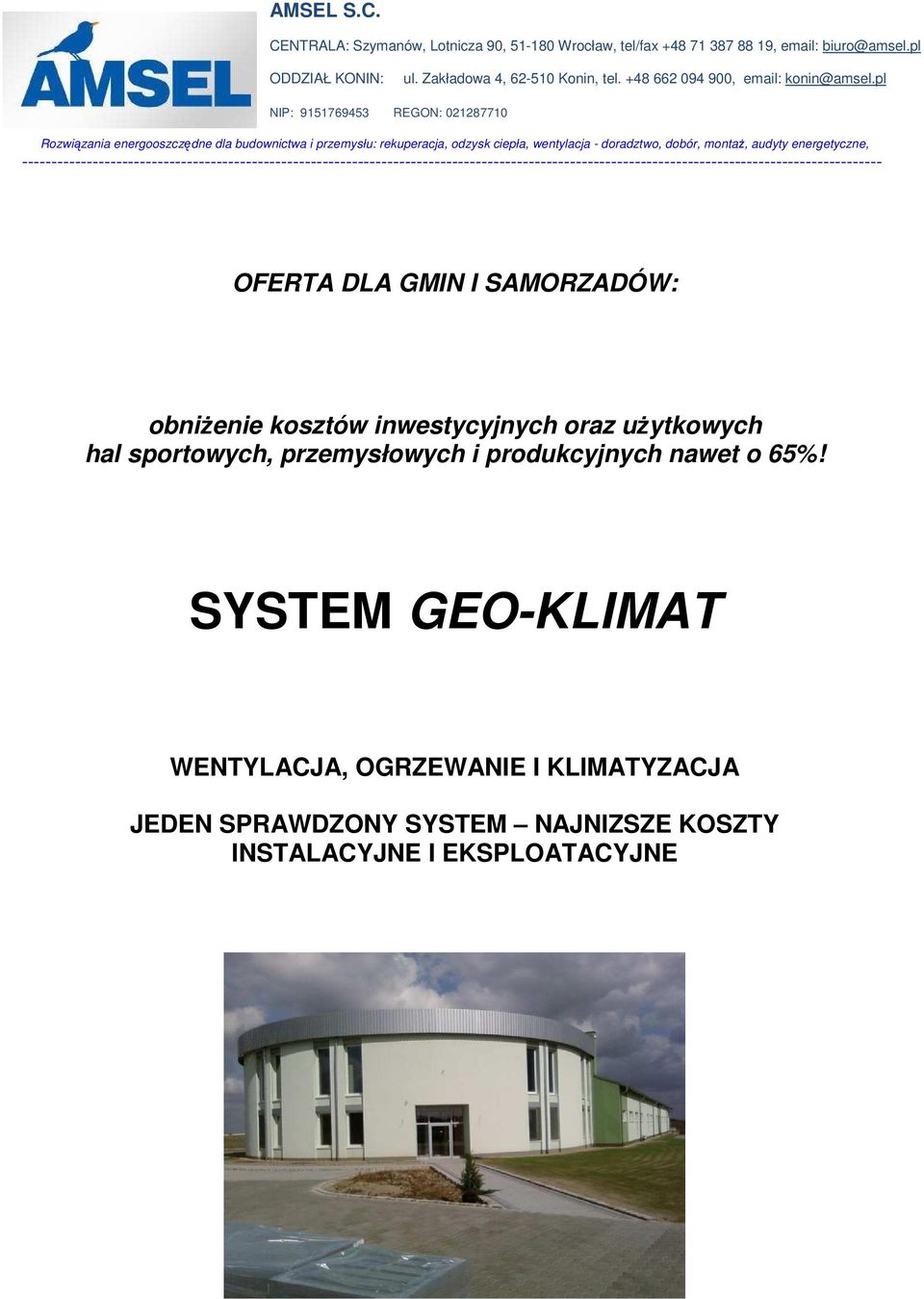

1 OFERTA DLA GMIN I SAMORZADÓW: obniŝenie kosztów inwestycyjnych oraz uŝytkowych hal sportowych, przemysłowych i produkcyjnych nawet o 65%! SYSTEM GEO-KLIMAT WENTYLACJA, OGRZEWANIE I KLIMATYZACJA JEDEN SPRAWDZONY SYSTEM NAJNIZSZE KOSZTY INSTALACYJNE I EKSPLOATACYJNE

2 ZASTOSOWANIE W NOWYCH OBIEKTACH GMINNYCH I SAMORZĄDOWYCH SYSTEMU GEO-KLIMAT ZAPEWNI: - REDUKCJĘ KOSZTÓW EKSPLOATACYJNYCH BUDYNKU O OK. 65% W STOSUNKU DO BUDYNKÓW OGRZEWANYCH METODAMI TRADYCYJNYMI - REDUKCJĘ KOSZTÓW KLIMATYZOWANIA BUDYNKU O OK. 80% W STOSUNKU DO BUDYNKÓW KLIMATYZOWANYCH METODAMI TRADYCYJNYMI - MOśLIWOŚĆ UZYSKANIA DOFINANSOWANIA ZE WZGLĘDU NA INNOWACYJNOŚC ZASTOSOWANYCH TECHNOLOGII - MOśLIWOŚC UZYSKANIA DOFINANSOWANIA W RAMACH PROGRAMÓW: - Program Rozwoju Obszarów Wiejskich , działanie Odnowa i rozwój wsi - Regionalny Program Operacyjny Województw , działanie Infrastruktura energetyczna, Infrastruktura publiczna, Infrastruktura sportowa i rekreacyjna - Program Operacyjny Infrastruktura i Środowisko Firma AMSEL oferuje wsparcie w przygotowaniu niezbędnej dokumentacji technicznej związanej z realizacja projektu. Zapewniamy takŝe kompleksową realizacje inwestycji lub nadzór inwestorski nad inwestycja realizowaną lokalnie. Z przyjemnością przedstawimy dokumentacje dotyczącą zuŝycia energii oraz kosztów inwestycyjnych dotyczących zrealizowanych juŝ budynków wyposaŝonych w system GEO- KLIMAT Zapraszamy!

3 OPIS TECHNICZNY ORAZ PORÓWNANIE ENERGETYCZNE SYSTEMU GEO-KLIMAT W HALACH SPORTOWYCH Przeznaczenie: Układ wentylacyjno-grzewczy GEO-KLIMAT jest nowatorskim opatentowanym rozwiązaniem, słuŝącym do ultra-energooszczędnej wentylacji i klimatyzacji nowobudowanych obiektów uŝyteczności publicznej. Dzięki wykorzystaniu wbudowanej w centralę wentylacyjną pompy ciepła system zapewnia jednocześnie moŝliwość ogrzania obiektu bez konieczności stosowania tradycyjnych systemów CO opartych na piecach. System GEO-KLIMAT znajduje zastosowanie w szczególności w takich obiektach jak: - sale gimnastyczne i hale widowiskowo- sportowe, - budynki uŝyteczności publicznej - pawilony handlowe i usługowe, - teatry i kina, - sale biurowe i konferencyjne, - restauracje, - hale produkcyjne o niskiej charakterystyce zapotrzebowania na ciepło, - zakłady przetwórcze z niezbędnym układem chłodniczym (przetwórstwo spoŝywcze, np. warzywne i mięsne, suszarnie i konfekcja ziół),

4 Obiekt w którym ma być zastosowany GEO-KLIMAT powinien charakteryzować się: - dobrą izolacyjnością przegród zewnętrznych, - niewielkim wpływem mostków cieplnych, - skuteczną ochroną przed nagrzewaniem od promieniowania słonecznego, - wysoką szczelnością pneumatyczną na poziome n50= 1 (konieczne jest wykonanie próby szczelności budynku!!). Funkcje systemu GEO-KLIMAT: -wentylacja -ogrzewanie nadmuchowe -chłodzenie w lecie -nawilŝanie naturalne i wtórne (opcja) System GEO-KLIMAT składa się z: - gruntowego powietrznego wymiennika ciepła PROVENT-GEO, - centrali klimatyzacyjnej z pompą ciepła GEO-VENT - automatyki sterującej Gruntowy powietrzny wymiennik ciepła PROVENT-GEO SłuŜy do ogrzewania powietrza wentylacyjnego w sezonie grzewczym. Energia cieplna z powietrza zuŝytego bądź pozyskanego za pośrednictwem GWC słuŝy do zasilania powietrznej pompy ciepła centrali GEO-VENT. Gruntowy wymiennik ciepła stanowi dolne źródło zasilające układ wentylacyjny i grzewczy obiektu. PoniewaŜ cała energia potrzebna na cele grzewcze (dla zadanej temperatury obliczeniowej) pochodzi z bufora ziemnego, dlatego odpowiednia energetyczna wydajność GWC ma kluczowe znacznie dla sprawnego funkcjonowania systemu grzewczego. Wymienniki PROVENT-GEO w układach GEO-KLIMAT dobierane są z zachowaniem zasady przewymiarowania, czyli doboru parametrów znacznie większych niŝ dla standardowych zastosowań typowo wentylacyjnych. Centrala GEO-VENT wyposaŝona jest w: - pompę ciepła zmiennej wydajności typu DC INVERTER z elektronicznym zaworem rozpręŝnym, - wysokoefektywny odzysk ciepła z powietrza usuwanego sprawność rekuperatora do 92%!!! - wentylatory komutowane elektronicznie EC o niskim zuŝyciu energii elektrycznej - zespół przepustnic powietrznych realizujących poszczególne tryby pracy - wbudowane tunele wyciszające pracę wentylatorów, które zdecydowanie zmniejszają poziom emitowanego hałasu Automatyka systemu nadzoruje pracą wentylatorów GWC, przepustnic i elementów wykonawczych centrali na podstawie mierzonych wartości z czujników oraz według zaprogramowanych zadań. Oprócz funkcji grzewczych i wentylacyjnych centrali, system zapewnia optymalizację procesu chłodzenia biernego (tylko energią chłodu z GWC) - praca w programie GEO-LATO. Wydajność energetyczna i moŝliwości regeneracyjnych złoŝa wymiennika są na bieŝąco monitorowane.

5 MontaŜ systemu PROVENT GEO ZASADA DZIAŁANIA SYSTEMU GEO-KLIMAT OKRES LATA:

6 OKRES ZIMOWY: Cechy charakterystyczne systemu: - radykalna minimalizacja strat wentylacyjnych układu Za sprawą wstępnego podgrzania powietrza w GWC zimą do wartości co najmniej +3 st.c oraz wyjątkowo wysokiej sprawności rekuperatora przeciwprądowego (do 92%) i optymalizacji wydajności wentylacji na podstawie zawartości CO2, straty wentylacyjne wynoszą praktycznie tylko od 2% do 4% zapotrzebowania na ciepło całego obiektu. - całoroczna wymiana energetyczna układu: otoczenie - GWC - obiekt Polega ona: LATEM na pobieraniu energii cieplnej z otoczenia do GWC, przy jednoczesnym oddawaniu chłodu z GWC do budynku. Przy czym centrala wentylacyjna kieruje chłód za pośrednictwem świeŝego powietrza do obiektu (poprzez by-pass), bądź wyprowadza chłód za sprawą rekuperacji na zewnątrz (gdy nie ma potrzeby chłodzenia). MoŜliwe jest dodatkowe obniŝenie temperatury powietrza nawiewanego za pomocą pompy ciepła w trybie cool. ZIMĄ - na pobieraniu do budynku energii cieplnej zgromadzonej w GWC za pośrednictwem czerpanego przez GWC świeŝego powietrza. Centrala, za pomocą pompy ciepła, przekazuje to ciepło do powietrza nawiewanego. Dodatkowo rekuperator odzyskuje ciepło z powietrza usuwanego (sprawność do 92%).

7 Energia cieplna potrzebna na cele grzewcze jest sumą energii odzyskanej z powietrza usuwanego, energii zgromadzonej w GWC oraz dodatkowo w niewielkim stopniu energii z głębszych warstw gruntu (z pobliŝa izoterm). Oddawaniu ciepła przez GWC zawsze towarzyszy gromadzenie chłodu z powietrza zewnętrznego! Opisane procesy są cykliczne i naturalnie zrównowaŝone, tzn. ilości ciepła pobranego z gruntu w przybliŝeniu odpowiada ilość pobranego chłodu. Praca wymiennika nie ma więc charakteru eksploatacyjnego, w przeciwieństwie do innych dolnych źródeł pomp ciepła które poprzez wpływanie na termikę ziemi mogą działać destrukcyjnie na środowisko biologiczne.

8 Porównanie dwóch wariantów rozwiązania ogrzewania i wentylacji sali gimnastycznej. Wariant 1. Kotłownia olejowa oraz system wentylacyjny z odzyskiem ciepła Układ wentylacji mechanicznej nawiewno-wywiewnej z odzyskiem ciepła 50% (wymiennik krzyŝowy) i rozmraŝaniem poprzez by-pass realizujący dodatkowo funkcję ogrzewania nadmuchowego. Ciepło do celów grzewczych dostarcza woda obiegowa z kotłowni olejowej. Wariant 2. System GEO-VENT Układ wentylacyjno grzewczo - klimatyzacyjny z wymiennikiem gruntowym PROVENT - GEO i centralą z pompą ciepła GEOVENT. Średni odzysk ciepła na poziomie 87% zapewnia wymiennik przeciwprądowy centrali oraz automatyka CO2 ( samoczynne pobieranie wymaganej ilości powietrza świeŝego według stęŝenia CO2 wewnątrz budynku). Dla celów porównawczych przyjęto: - Vnom= 3500m3/h= 0,972m3/s nominalna wydajność instalacji wentylacyjnej - Vśr= 1750m3/h średni przepływ powietrza świeŝego w ciągu sezonu grzewczego dla wariantu 1 - Vco2= 1200m3/h średni zoptymalizowany automatyką CO2 przepływ powietrza świeŝego w ciągu sezonu grzewczego dla wariantu 2 - Pgn = 15 kw nominalna moc pompy ciepła netto ( na wyjściu z centrali) - Parametry powietrza zewnętrznego w/g norm dla Częstochowy - Tp=+16 st C normowa temperatura wewnątrz sali gimnastycznej - Tz= -20 st C obliczeniowa temperatura powietrza zewnętrznego Dla Wariantu 1 przewidziana moc kotłowni na cele wentylacyjne wyniesie: Pw= 0,972 x 1,2 x 1,05 x (+16 (-20)) = 44 kw

9 Oznaczenia danych w tabeli: Tśr - średnie temperatury powietrza zewnętrznego dla poszczególnych miesięcy sezonu grzewczego Qw1 - obliczone straty wentylacyjne dla wariantu 1, przy załoŝeniu Vśr=1750m3/h N - ilość godzin grzewczych w miesiącu Tgwc - średnie temperatury za gruntowym wymiennikiem ciepła PROVENT-GEO Qw2 - obliczone straty wentylacyjne w kwh dla wariantu 2 (GEO-KLIMAT) COP - średnia miesięczna wartość sprawności energetycznej C.O.P. pompy ciepła centrali GEO- VENT Pg - wartość średniej mocy grzewczej netto (na wyjściu) pompy ciepła dla danego miesiąca Qg - energia grzewcza dostarczoną przez pompę ciepła netto w danym miesiącu Welg - pobór energii elektrycznej przez pompę ciepła na cele grzewcze netto w danym miesiącu Welw - pobór energii elektr. przez pompę ciepła na pokrycie strat wentylacyjnych Qw1= Vśr [m3/h] x 1,2 [kg/m3] x 1,05 [kj/kgk] x (16 T śr) [K] x N x S x k S = 50% - sprawność rekuperatora krzyŝowego k - współczynnik zwiększonego zuŝycia energii podczas mrozów (ochrona rekuperatora) Przyjęto następujące wartości k: k=1 dla IX,X k=1,06 XI k=1,15 XII k=1,2 I k= 1,15 II k=1,06 III TABELA Miesiąc IX X XI XII I II III IV V Tśr +13,1 +8,3 +3,4-0,6-2,9-1,8 +1,9 +7,4 +12,5 Qw1 [kwh] N [h] Tgwc +13, ,5 +3,7 +5,5 +8,1 +11,9 Qw2 [kwh] Welw [kwh] C.O.P. 4,8 4,5 4,1 3,5 3,1 3,1 3,3 3,6 4,0 Pg [kw] 3,0 4,3 6, ,5 10 8,2 3,4 Qg * [kw] Welg* [kwh] Tpar śr Tskr śr b Tpar śr średnia w miesiącu temperatura odparowania czynnika chłodniczego pompy ciepła Tskr śr średnia w miesiącu temperatura skraplania czynnika chłodniczego Sumaryczne straty wentylacyjne dla sezonu grzewczego wynoszą: - wariant 1 Qwsum1 = kwh - wariant 2 Qwsum2 = 2460 kwh Sumaryczna energia cieplna dostarczona przez pompę ciepła netto w sezonie grzewczym:

10 Qg = kwh ZuŜycie energii elektrycznej pompy ciepła w sezonie grzewczym Wel = Welw +Welg = = kwh Centrale GEO-VENT wyposaŝone są w energooszczędne wentylatory EC (komutowane elektronicznie). Moc elektryczna dwóch wentylatorów jest około 0,5 kw mniejsza od typowych rozwiązań stosowanych na rynku. Wskaźnik efektywności energetycznej układu GEO-KLIMAT (nawiew + wywiew) - moc właściwa wentylatorów: 1, 00 1,2 kw /(m3/s) lub 0,27 0,33Wh/ (m3/h) (wymóg certyfikatu Passivhaus Institut dla budynków pasywnych to wartość max. 0,37Wh/ (m3/h)) W skali roku oszczędność energii elektrycznej z tytułu zastosowanych wentylatorów EC wyniesie około 3400kWh. Koszt eksploatacyjny dodatkowej nagrzewnicy elektrycznej Jeśli moc pompy ciepła pokrywa 100% zapotrzebowania na ciepło do Tzew = -5 st. C, to przy wartościach temperatur zewnętrznych poniŝej - 5 st.c pozostała moc grzewcza pokryta zostaje elektryczną nagrzewnicą wtórną. Obliczenie zuŝycia energii elektrycznej nagrzewnicy elektrycznej wykonano na podstawie stopniogodzin występowania temperatur poniŝej -5 st.c dla przykładowych danych ze stacji meteo Warszawa Okęcie. Średnio w ciągu zimy zuŝycie energii elektrycznej nagrzewnicy wtórnej wyniesie Wel2 = 2100 kwh

11 PORÓWNIE KOSZTÓW OGRZEWANIA Wariant 1 Qwsum1 + Qg = kwh kwh = kwh W przeliczeniu na koszt ogrzewania olejem opałowym (3,1 zł/ 1litr) zł / sezon Wariant 2 Wel 3400kWh +Wel2 = 16049kWh 3400kWh kWh = kwh energii elektrycznej Przy załoŝeniu pracy dwutaryfowej (około 0,3zł/ 1kWh) zł /sezon Oszczędność w kosztach ogrzewania dla jednego układu wentylacyjno-grzewczego GEO-KLIMAT o wydajności 3500m3/h wyniesie w tym wypadku ponad PLN/sezon! Dla obiektów większych, gdzie zastosowane są dwa układy GEO-KLIMAT róŝnica w kosztach eksploatacyjnych wyniesie ponad PLN/sezon. Ponadto wariant 2 oferuje pełną klimatyzację (chłodzenie) na hali sportowej przy minimalnych kosztach eksploatacyjnych, bowiem ponad 80% chłodu w sezonie letnim pochodzi z gruntowego wymiennika ciepła, a więc praktycznie niemal za darmo. Opcja chodzenia dostępna będzie dla Wariantu 1 wyłącznie w przypadku dodatkowego zainstalowania systemu klimatyzacyjnego oraz ponoszeniu wysokich kosztów eksploatacyjnych klimatyzatorów, co nie zostało uwzględnione w przedstawionym powyŝej porównaniu Powietrze pochodzące z gruntowego wymiennika ciepła jest w wysokim stopniu higieniczne. Poza wstępnym filtrowaniem jest w znacznym stopniu oczyszczane z zarodników grzybów i pleśni oraz bakterii chorobotwórczych. W okresie jesienno -zimowym powietrze wentylacyjne jest dowilŝane wodą zawartą w gruncie, co dodatkowo istotnie wpływa na poprawę mikroklimatu w sali.

12 Wstępne załoŝenia do doboru systemu GEO-KLIMAT 1. Typ ogrzewania: nadmuchowe 2. System działa w następujących funkcjach: wentylacja, ogrzewanie, chłodzenie (klimatyzacja) 3. Moce grzewcze central GEO-VENT: GEO-VENT kw kw elektr. GEO-VENT KW kw elektr. GEO-VENT 3000 MAX - 19 kw kw elektr. 4. Wydajność grzewcza GWC PRO VENT GEO 30 40W/m 2 termoizolacji. 5. Powierzchnie termoizolacji GWC do systemu dobiera się wg 6-7 (m3/h) powietrza przypada na 1 (m 2 ) powierzchni termoizolacji 6. Ilość płyt wymiennika dobiera się wg; (m3/h) powietrza przypada na 1 płytę GWC 7. Wymienniki mają być rozsunięte w kaŝdym rzędzie (minimum 0,7m rozsunięcia) Wielkość centrali ilość płyt powierzchnia termoizolacji GEO-VENT m2 GEO-VENT m2 GEO-VENT 3000 MAX m2 8. Ilość energii grzewczej dostarczonej przez system w sezonie GEO-VENT 2000 GEO-VENT 3000 GEO-VENT 3000 MAX kwh kwh kwh 9. Średni sezonowy wskaźnik efektywności energetycznej pomp ciepła central C O P = 3,6 dla spręŝarek AC inverter C O P = 4,5 dla spręŝarek DC inverter (nowego typu) 10. Moc chłodnicza układu GWC + GEO - VENT w trybie wentylacji (świeŝe powietrze) dla Tzew= + 35st. C / 50% ilość energii chłodu uzyskana z GWC GEO-VENT kw około kwh GEO-VENT kw około kwh GEO-VENT 3000 MAX 60 kw około kwh

13 Wymagania dotyczące obiektu : System przeznaczony jest tylko do obiektów dobrze ocieplonych i szczelnych. 1. Zapotrzebowanie na ciepło (grzanie) budynku pokryte jest w całości dzięki pompie ciepła do temperatury zewnętrznej około -5 st. C. pozostała energia powinna zostać dostarczona poprzez nagrzewnicę elektryczną lub wodną (opcja). 2. Budynek musi BEZWZGLEDNIE być szczelny. Konieczny jest protokół z próby szczelności - dopuszczalny wynik próby: maks. 1 krotność / 50 Pa 3. Organizację powietrza prowadzić jak ogrzewanie nadmuchowe (zasięgi, kierunki) 4. Okna muszą zostać zabezpieczone przed nadmiernym nasłonecznieniem (Ŝaluzje, przesłony) 5. System pracuje z niemal identyczną wydajnością w ciągu całej doby (latem chłodzenie nocne) 6. Nie stosujemy dowilŝania dla GWC pod budynkiem 7. Pod budynkiem montaŝ GWC przeprowadzamy pod dachem

14 BADANIA NA ZREALIZOWANYCH OBIEKTACH: Temperatura powietrza za GWC, charakterystyka wykonana na podstawie pomiarów w PRO VENT Dąbrówka Górna. Opory przepływu powietrza w GWC.

15 Opory przepływu powietrza przez rząd płyt GWC. Nominalny przepływ m 3 /h na rząd płyt. Hydrauliczne opory przepływu powietrza jednej płyty: P = 4Pa/m 2 /h P = 11Pa/m 2 /h

16 Informacje dodatkowe: System GEO-KLIMAT standardowo wykonywany jest w układzie: jeden GWC PROVENT-GEO + centrala o wydajności 3500m3/h z pompą ciepła GEO-VENT. Układ taki przewidziany jest do wentylacji, klimatyzacji i ogrzewania hali o powierzchni m2. Ilość miejsca potrzebna pod GWC (pod posadzką hali) około 450 m2. Dla hal o większej powierzchni konieczne jest zastosowanie zwielokrotnienia opisanego powyŝej układu. System GEO-KLIMAT musi być projektowany przez projektanta o odpowiednim doświadczeniu, dla uzyskania maksymalnych efektów działania układu GWC centrala wentylacyjna - pompa ciepła. Hala, w której zostanie zamontowany system GEO-KLIMAT musi być budynkiem dobrze izolowanym i szczelnym (wskazana próba szczelności) Orientacyjne oszczędności jednego układu GEO-KLIMAT 3000 nad układami tradycyjnymi (kotłownia, wentylacja z rekuperacją o sprawności 50%): PLN - grzanie i 8000 PLN chłodzenie = PLN / rok W przypadku porównania hali wyposaŝonej w system GEO-KLIMAT z analogiczną halą wyposaŝoną w system wentylacji wywiewnej lub nawiewno-wywiewnej bez odzysku ciepła oszczędności mogą być nawet dwukrotnie wyŝsze! Koszt inwestycyjny systemu GEO-KLIMAT jest porównywalny z kosztem instalacji standardowych, maksymalna róznica wynosi od 10 do 20%. Czas zwrotu nakładów inwestycyjnych wynosi zaledwie od 1 do 2 lat. Firma AMSEL jest autoryzowanym wykonawcą systemów GEO-KLIMAT w halach. Oferujemy doradztwo, projekt, montaŝ i serwis systemów GEO-KLIMAT. Bądź oszczędny korzystaj z darmowej energii dostarczanej przez naturę! ZAPRASZAMY!
