Aparaty systemowe Optiset E współpracujące z serwerem Hicom 300 E

Transkrypt

1 Optiset E Aparaty systemowe Optiset E współpracujące z serwerem Hicom 300 E Telefony Optiset E umożliwiają znaczenie szybszy i znacznie prostszy dostęp do funkcji systemu Hicom 300 E. Nowością jestinteraktywny interfejs użytkownika, który poprzez wskazówki na wyświetlaczu aparatu pomaga w jego obsłudze. W zależności od sytuacji, użytkownikowi oferowane są tylko te funkcje, które w danym momencie są dostępne i możliwe do wykonania. Dzięki tej pomocy użytkownik bez trudu aktywuje wszelkie funkcje systemu Hicom 300 E, które są mu potrzebne podczas pracy. Aparaty telefoniczne Optiset E wyróżniają się atrakcyjnym wzornictwem, dostosowanym do wymogów rynku. Wszystkie telefony wyposażone są w przyciski +/- oraz -klawiszową klawiaturę. Przyciski +/- służą do ustawienia głośności odbioru w słuchawce oraz głośności i barwy dźwięku sygnału dzwonienia. Funkcje systemu Dostępne są następujące modele aparatów: Optiset E entry prosty, niedrogi aparat cyfrowy Optiset E signature aparat z kartą elektroniczną (karty chipowe) aparat z podstawowym wyposażeniem do komunikacji głosowej i przesyłania danych Optiset E standard aparat standardowy oferujący bogaty wybór funkcji używanych na co dzień przy telefonowaniu Optiset E advance / Optiset E advance plus / Optiset E advance conference aparat profesjonalny do komunikacji głosowej i przesyłania danych Optiset E memory aparat przeznaczony dla osób, które bardzo często korzystają z telefonu można aktywować poprzez interaktywny interfejs użytkownika lub klawisze funkcyjne oraz poprzez kody funkcji. Aktywne w danej chwili funkcje są sygnalizowane za pomocą diod LED.

2 Aparaty telefoniczne Optiset E Optiset E entry 3 przyciski funkcyjne z diodami LED Optiset E entry 8 przycisków funkcyjnych z diodami LED głośnik 1 gniazdo do podłączenia adaptera Optiset E signature 3 przyciski funkcyjne z diodami LED zintegrowany czytnik kart elektronicznych (chipowych) zgodny z normą ISO 7816; użytkownik poprzez włożenie karty chip do dowolnego aparatu może go używać jak swojego własnego (funkcja mobilnego użytkownika); Optiset E signature Optiset E standard przycisków funkcyjnych z diodami LED 3 przyciski dialogowe do obsługi interaktywnego interfejsu użytkownika (przyciski: akceptacja, poprzedni, następny) głośnik i mikrofon umożliwiający prowadzenie rozmowy przy odłożonej słuchawce alfanumeryczny wyświetlacz LCD z dwoma wierszami po 24 znaki, przeznaczony do interaktywnego prowadzenia użytkownika przez menu oraz wyświetlania informacji funkcji

3 Dane techniczne Podłączenie Od strony urządzenia: wtyczka mini western Od strony sieci: wtyczka mini western Interfejsy Dwukanałowy cyfrowy interfejs Upo/E, okablowanie dwużyłowe Zasięg Odległość między centralą a telefonem Optiset E (master), przy 16 db tłumienia, co najmniej m przy kablu 0,6 PVC Drugi aparat podłączony jako slave poprzez phone adapter - maksymalnie 100 m od aparatu master Sznur podłączeniowy 6 m (standardowo) Kolor Ciepłoszary Zamocowanie na ścianie wąskie mocowanie dla aparatów Optiset E entry oraz szerokie mocowanie dla aparatów Optiset E standard, Optiset E advance oraz Optiset E advance plus aparatu Optiset E memory nie można zamontować na ścianie aparatu z przystawką Optiset key module oraz Optiset E signature module nie można zamontować na ścianie Optiset E signature/ Kompatybilny z elektroniczną kartą chipową (ISO 7816/1/2) Karta do komputera SICRYPT V2.0 (do 5 zastosowań) 3 kbajtów EEPROM Karta Hicom I2C-Memory Karta pamięci I2C-BUS 256 bajtów Optiset E headset adapter Do podłączenia zestawów nagłownych zgodnych z standardem 1 TR 9-5 Dwa zintegrowane gniazda RJ-11 Optiset E headset plus adapter Identyczne jak Optiset E headset adapter Wyposażony dodatkowo w: jedno gniazdo RJ-11 do podłączenia urządzeń nagrywających o impedancji 600 Ω. Przykładowe urządzenie nagrywające: Atis (Nagrywarka CG 302, IR 30 oraz IR 30E) Grundig (stacja nagrywająca i odtwarzająca Dt 3400) Zasilanie Zasilacz jest wymagany dla pełnej konfiguracji aparatu (aparat z adapterami i przystawkami) Wariant do gniazd zasilających typu Schuko 207 do 252 V ~ /0,25 A Wariant dla Wielkiej Brytanii 207 do 252 V ~ /0,25 A Wariant dla USA 0 V ~ /0,25 A

4 Przegląd wybranych cech Telephone/optiset E Przyciski funkcyjne z diodą entry 3 signature 3 basic 8 standard advance advance plus advance conference memory Klawiatura numeryczna z przyciskami 2 przyciski +/- (plus/minus) Funkcja telefonu głośnomówiącego Rozmowa prz odłożonej słuchawce Gniazda na adaptery przyciski dialogowe Wyświetlacz 2x24 2x24 2x24 2x24 8x24 Możliwość podłączenia Optiset E key module (max 4) Możliwość podłączenia Zintegrowany czytnik kart chip Klawiatura alfanumeryczna i zintegrowany notatnik (ENB) Możliwość montażu na ścianie Optiset E phone adapter Optiset E data adapter Optiset E control adapter Optiset E ISDN adapter Optiset E contact adapter Optiset E analog adapter Optiset E teleworking adapter Optiset E acoustic adapter Optiset E headset adapter Optiset E headset plus adapter Optiset E key module Optiset E key signature module

5 Aparaty telefoniczne Optiset E Optiset E advance przycisków funkcyjnych z diodami LED 3 przyciski dialogowe do obsługi interaktywnego interfejsu użytkownika (przyciski: akceptacja, poprzedni, następny) głośnik umożliwiający głośne słuchanie 2 gniazda do podłączenia różnych adapterów alfanumeryczny wyświetlacz LCD z dwoma wierszami po 24 znaki, przeznaczony do interaktywnego prowadzenia użytkownika przez menu oraz wyświetlania informacji funkcji Optiset E advance plus Aparat telefoniczny oferuje identyczne funkcje jak aparat Optiset E advance, dodatkowo wyposażony w: mikrofon umożliwiający prowadzenie rozmowy przy odłożonej słuchawce Optiset E advance conference Funkcjonalność taka sama jak aparatu Optiset E comfort oraz dodatkowo: głośnik i mikrofon do prowadzenia rozmów przy odłożonej słuchawce z systemem transmisji duplexowej oraz tłumieniem echa Optiset E advance conference Optiset E memory przycisków funkcyjnych z diodami LED 3 przyciski dialogowe do obsługi interaktywnego interfejsu użytkownika (przyciski: akceptacja, poprzedni, następny) głośnik i mikrofon umożliwiający prowadzenie rozmowy przy odłożonej słuchawce 2 gniazda do podłączenia różnych adapterów alfanumeryczną klawiaturę elektroniczny notatnik z pamięcią na około 300 pozycji (nazwisko, adres, numer telefonu itd.) alfanumeryczny wyświetlacz LCD z ośmioma wierszami po 24 znaki, z czego wiersze od 1 do 6 przeznaczone są na elektroniczny notatnik (ENB), a wiersze 7 i 8 do interaktywnego prowadzenia użytkownika przez menu oraz wyświetlania informacji i funkcji. Optiset E memory Color Telefony Optiset E dostępne są w kolorze ciepło-szarym oraz czarnym (klawiatura Optiset E signature jest dostępna tylko w kolorze ciepło-szarym).

6 Wyposażenie dodatkowe dla aparatów z serii Optiset E Optiset E key module Modul Optiset E key module jest przystawką dołączoną do aparatów Optiset E advance, advance plus oraz memory. Oferuje on po 16 dodatkowych klawiszy w dwóch warstwach, które mogą być skonfigurowane jako przyciski bezpośredniego połączenia lub jako przyciski funkcyjne. Do jednego aparatu Optiset E można podłączyć maksymalnie cztery przystawki. Color ciepło-szary lub czarny jest czytnikiem kart chip w formie przystawki dołączonej do aparatów Optiset E advance, advance plus oraz memory. Dołączenie przystawki jest najprostszym sposobem dostosowania posiadanego aparatu do współpracy z kartami chip bez jago przebudowy lub wymiany. Color ciepło-szary lub czarny Optiset E key module adapter Adaptery Adaptery są małymi, kompaktowymi modułami mocowanymi na zatrzaski od spodu aparatów, advance, advance plus i memory. Dzięki nim możliwe jest proste i szybkie dopasowanie telefonów do wymogów i specyfiki danego stanowiska pracy. Optiset E phone adapter Optiset E phone adapter umożliwia podłączenie do posiadanego aparatu Optiset drugiego telefonu Optiset bez potrzeby posiadania dodatkowej linii (trasy kablowej) do centrali. Każdy z aparatów posiada własny numer. Optiset E data adapter Optiset E data adapter umożliwia podłączenie do telefonu urządzeń końcowych poprzez interfejs V. 24 (przesyłanie danych, aplikacje CTI) Optiset E control adapter Optiset E control adapter umożliwia podłączenie zestawu nagłownego (słuchawka i mikrofon) oraz daje możliwość wybierania numeru bezpośrednio z komputera PC i rozpoznawania numeru wywołującego na łączach ISDN. Optiset E ISDN adapter Optiset E ISDN adapter umożliwia podłączenie terminali ISDN z interfejsem SO (np. komputer PC z kartą SO lub urządzenie wideokonferencyjne) Optiset E contact adapter Optiset E contact adapter jest wyposażony w dwa przełączniki, które służą do współpracy z dodatkową sygnalizacją zajętości aparatu i sygnału wywołania. Adapter ten posiada dwa oddzielne wyjścia: pierwsze wyjście sygnalizuje zajętość aparatu (np. podniesiona słuchawka, aktywny zestaw nagłowny) drugie wyjście sygnalizuje wywołanie Optiset E analog adapter Optiset E analog adapter umożliwia podłączenie dodatkowego telefonu analogowego lub innego urządzenia (np. aparatu bezprzewodowego, faksu grupy 3, modemu). Optiset E teleworking adapter Optiset E teleworking adapter służy do przeniesienia wszystkich funkcji telefonu w biurze na aparat w innym miejscu (np. w domu). Optiset E acoustic adapter Optiset E acoustic adapter służy do podłączenia dodatkowego wyposażenia takiego jak: zewnętrzny głośnik, mikrofon lub druga słuchawka. Adapter ten wyposażony jest w trzy gniazda do podłączenia urządzeń analogowych. W celu korzystania z urządzeń analogowych podłączonych do aparatu Optiset za pomocą Optiset acoustic adapter wymagany jest aparat typu Optiset E advance plus lub Optiset E memory. Optiset E z adapterami

7 Akcesoria do telefonów z serii Optiset E Optiset E headset adapter Optiset E headset plus adapter Optiset E headset adapter umożliwia podłączenie dwóch zestawów nagłownych. Dla stanowisk pracy, gdzie szczególnie intensywnie korzysta się z telefonu (np. telefoniczne centrum obsługi klienta - Call Center, stanowisko telefonistki, telefoniczne przyjmowanie zamówień przy sprzedaży wysyłkowej, telemarketing) zastosowanie zestawu nagłownego jest dużym udogodnieniem. Drugi zestaw nagłowny może być używany przy szczególnie ważnych rozmowach telefonicznych dla osoby, która musi przysłuchiwać się tej rozmowie. Optiset E headset plus adapter oferuje identyczne funkcje użytkowe jak Optiset E headset adapter oraz dodatkowo ma możliwości dołączenia urządzenia nagrywającego. Podłączenie lokalnego urządzenia nagrywającego daje użytkownikowi możliwość rejestracji i dokumentowania ważnych rozmów. Osłona Jeżeli nie używa się adapterów, wówczas można zakryć miejsce na nie przeznaczone za pomocą specjalnej osłony (zaślepki) Optiset E distance adapter Optiset E distance adapter zwiększa odległość, na jaką może być wyniesiony aparat Optiset z m na m. Można do niego podłączyć wszystkie rodzaje telefonów Optiset E. W ofercie znajdują się dwa modele: Optiset E distance adapter S (signale) - do podłączenia jednego aparatu Optiset E, Optiset E distance adapter M (multi) - do podłączenia czterech aparatów Optiset E. Zestaw nagłowny Zestaw nagłowny zastępuje słuchawkę telefoniczną, dzięki niemu użytkownik podczas rozmowy telefonicznej ma wolne ręce. Takie rozwiązanie jest szczególnie przydatne dla osób, które wyjątkowo dużo korzystają z telefonu podczas pracy (telefoniczne centra obsługi klienta, telemarketing) Następujące zestawy nagłowne można podłączyć poprzez Optiset E headset adapter i Optiset E headset plus adapter (interfejs 1 TR 9-5): Encore Encore binaural Tristar Supra Profile Profile binaural zestaw nagłowny dodatkowy mikrofon Dodatkowy mikrofon Dodatkowy mikrofon zastępuje mikrofon zintegrowany w telefonie i pomaga optymalnie wykorzystać funkcję rozmowy przy odłożonej słuchawce, nawet w trudnych warunkach akustycznych. Ponadto umożliwia on większą swobodę ruchów podczas prowadzenia rozmowy przez telefon. Dane techniczne Wymiary (wys. x szer. x głęb.) w mm 25 x 68 x 77 Kolor ciepłoszary aktywny głośnik Aktywny głośnik Dodatkowy aktywny głośnik zastępuje głośnik zintegrowany w telefonie i zapewnia jeszcze lepszą jakość dźwięku podczas rozmowy przy odłożonej słuchawce. Za pomocą regulatora można ustawić poziom głośności. Dane techniczne Wymiary (wys. x szer. x głęb.) w mm 160 x 98 x 95 Kolor ciepłoszary Druga słuchawka Druga słuchawka nauszna chroni przed hałasem z otoczenia lub może być wykorzystana przez inną osobę do przysłuchiwania się rozmowie.

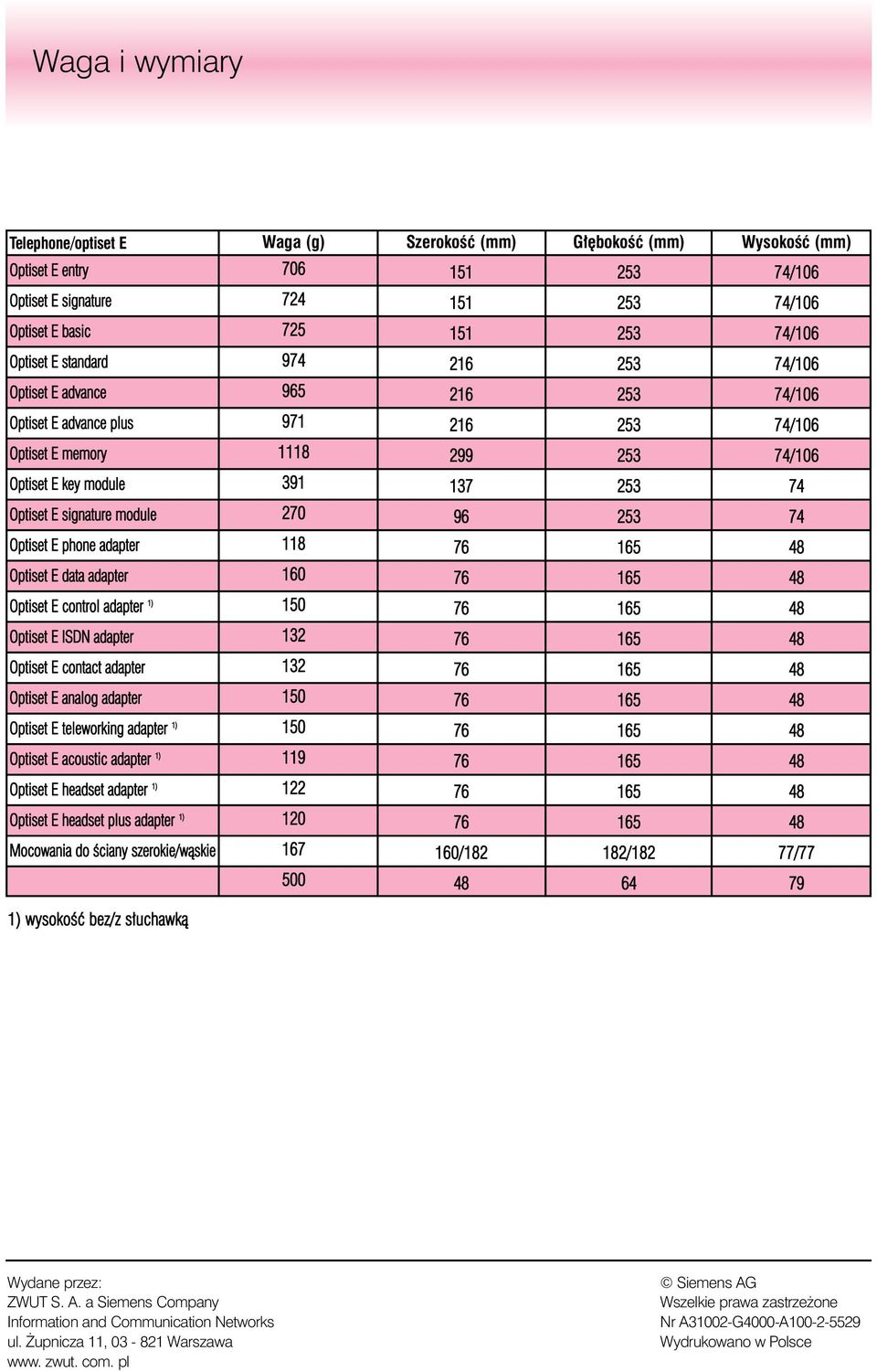

8 Waga i wymiary Telephone/optiset E Waga (g) Szerokość (mm) Głębokość (mm) Wysokość (mm) Optiset E entry Optiset E signature Optiset E standard Optiset E advance Optiset E advance plus Optiset E memory Optiset E key module Optiset E phone adapter 118 Optiset E data adapter 160 Optiset E control adapter 1) 150 Optiset E ISDN adapter 132 Optiset E contact adapter 132 Optiset E analog adapter 150 Optiset E teleworking adapter 1) 150 Optiset E acoustic adapter 1) 119 Optiset E headset adapter 1) 2 Optiset E headset plus adapter 1) 0 Mocowania do ściany szerokie/wąskie / /182 77/ ) wysokość bez/z słuchawką Wydane przez: ZWUT S. A. a Siemens Company Information and Communication Networks ul. Żupnicza 11, Warszawa www. zwut. com. pl Siemens AG Wszelkie prawa zastrzeżone Nr A31002-G4000-A Wydrukowano w Polsce
