1 QUADRODENS Konsola sterownicza DIEMATIC 3 PL Instrukcja instalowania i konserwacji C

2 Spis treści 1 Używane symbole Informacje ogólne Opis konsoli Elementy dostarczane w pakiecie i wyposażenie dodatkowe Homologacje Zasada działania Dane techniczne Opis Konsola sterownicza Wyświetlacz Przyciski dostępne przy zamkniętej klapce Przyciski dostępne przy otwartej klapce Tryb pracy Praca automatyczna Tryb lato - Przycisk Temperatura zadana ogrzewania i c.w.u Zadana temperatura ogrzewania Zadana temperatura ciepłej wody użytkowej Wybór programu Uruchomienie lub ponowne włączenie po dłuższym przestoju Nastawa mocy kotła dla pomiaru emisji i test termostatu zabezpieczającego Komunikaty - alarmy Nastawy wykonywane przez użytkownika Pomiary Różne regulacje Nastawa godziny i daty Nastawy wykonywane przez instalatora Język i graniczne wartości temperatur Nastawy wykonywane przez instalatora Nastawy wykonywane przez instalatora (ciąg dalszy) Inne Montaż Montaż czujnika temperatury zewnętrznej Niezalecane miejsca zamontowania czujnika Montaż czujnika temperatury zewnętrznej Montaż wyposażenia dodatkowego Podłączenia elektryczne Kontrola parametrów oraz wejść/wyjść (tryb testowania) Konsola Diematic 3 dla Dietrisol QUADRODENS DIEMATIC 3 27/03/ C

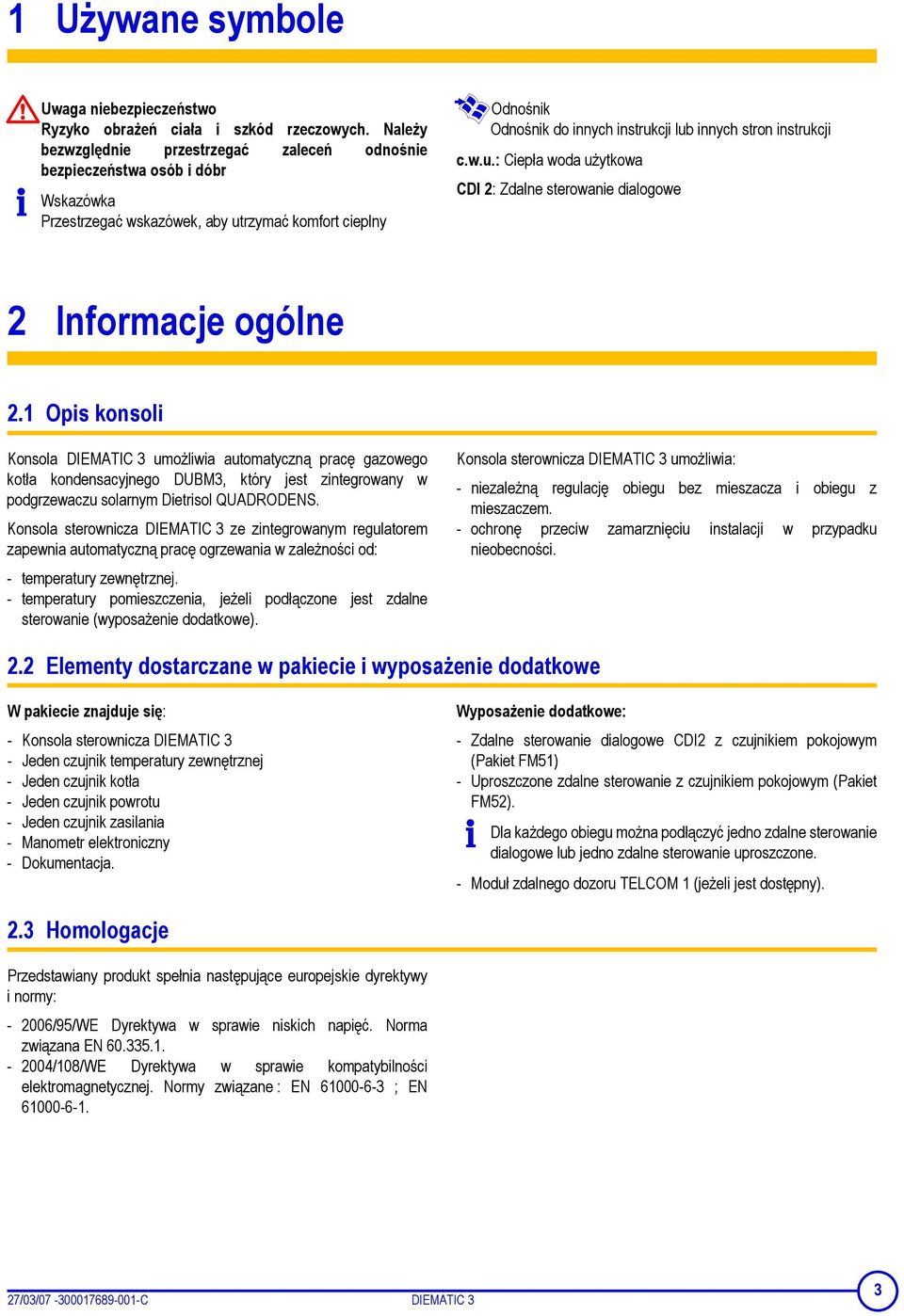

3 1 Używane symbole Uwaga niebezpieczeństwo Ryzyko obrażeń ciała i szkód rzeczowych. Należy bezwzględnie przestrzegać zaleceń odnośnie bezpieczeństwa osób i dóbr Wskazówka Przestrzegać wskazówek, aby utrzymać komfort cieplny Odnośnik Odnośnik do innych instrukcji lub innych stron instrukcji c.w.u.: Ciepła woda użytkowa CDI 2: Zdalne sterowanie dialogowe 2 Informacje ogólne 2.1 Opis konsoli Konsola DIEMATIC 3 umożliwia automatyczną pracę gazowego kotła kondensacyjnego DUBM3, który jest zintegrowany w podgrzewaczu solarnym Dietrisol QUADRODENS. Konsola sterownicza DIEMATIC 3 ze zintegrowanym regulatorem zapewnia automatyczną pracę ogrzewania w zależności od: Konsola sterownicza DIEMATIC 3 umożliwia: - niezależną regulację obiegu bez mieszacza i obiegu z mieszaczem. - ochronę przeciw zamarznięciu instalacji w przypadku nieobecności. - temperatury zewnętrznej. - temperatury pomieszczenia, jeżeli podłączone jest zdalne sterowanie (wyposażenie dodatkowe). 2.2 Elementy dostarczane w pakiecie i wyposażenie dodatkowe W pakiecie znajduje się: - Konsola sterownicza DIEMATIC 3 - Jeden czujnik temperatury zewnętrznej - Jeden czujnik kotła - Jeden czujnik powrotu - Jeden czujnik zasilania - Manometr elektroniczny - Dokumentacja. Wyposażenie dodatkowe: - Zdalne sterowanie dialogowe CDI2 z czujnikiem pokojowym (Pakiet FM51) - Uproszczone zdalne sterowanie z czujnikiem pokojowym (Pakiet FM52). Dla każdego obiegu można podłączyć jedno zdalne sterowanie dialogowe lub jedno zdalne sterowanie uproszczone. - Moduł zdalnego dozoru TELCOM 1 (jeżeli jest dostępny). 2.3 Homologacje Przedstawiany produkt spełnia następujące europejskie dyrektywy i normy: /95/WE Dyrektywa w sprawie niskich napięć. Norma związana EN /108/WE Dyrektywa w sprawie kompatybilności elektromagnetycznej. Normy związane : EN ; EN /03/ C DIEMATIC 3 3

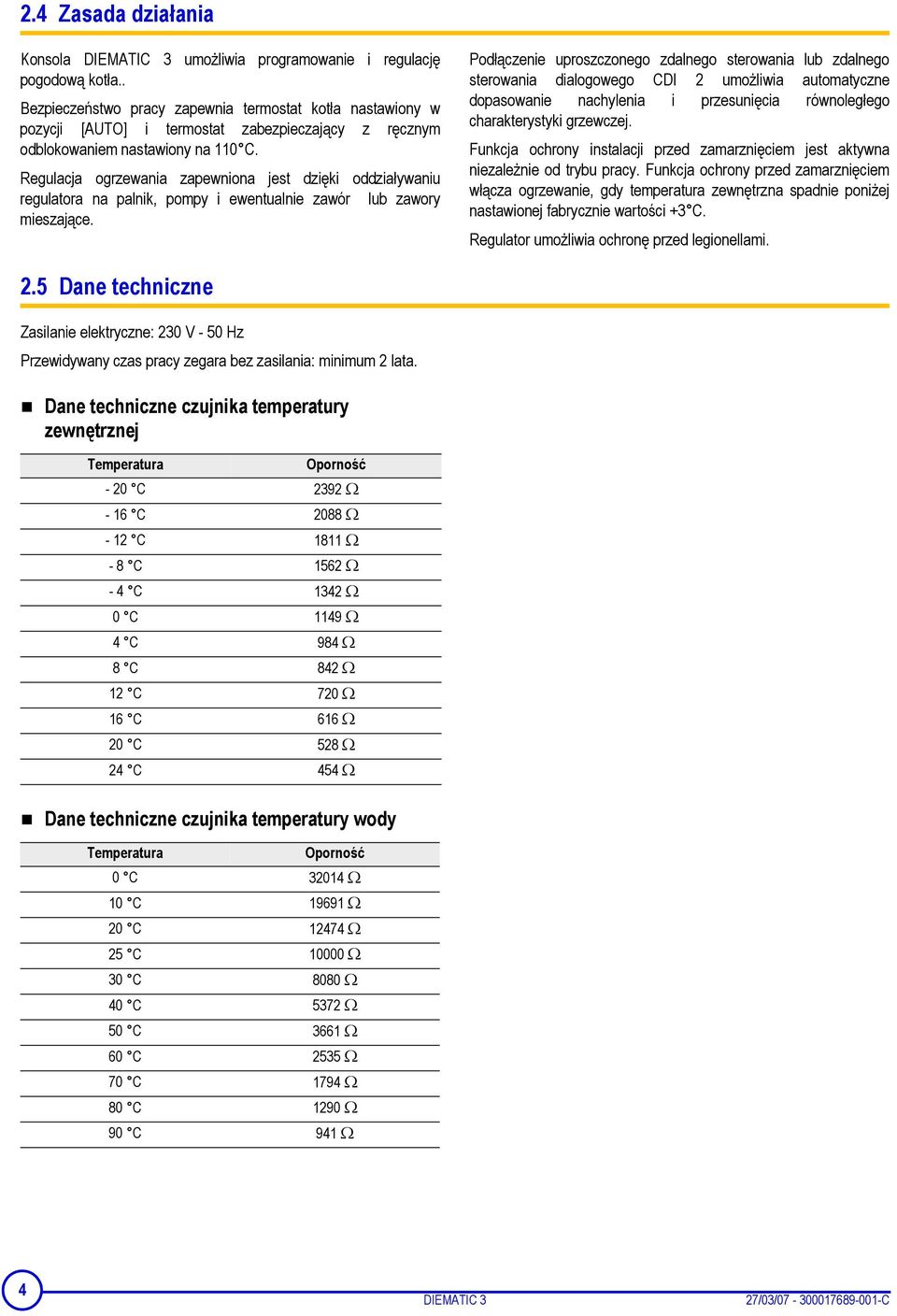

4 2.4 Zasada działania Konsola DIEMATIC 3 umożliwia programowanie i regulację pogodową kotła.. Bezpieczeństwo pracy zapewnia termostat kotła nastawiony w pozycji [AUTO] i termostat zabezpieczający z ręcznym odblokowaniem nastawiony na 110 C. Regulacja ogrzewania zapewniona jest dzięki oddziaływaniu regulatora na palnik, pompy i ewentualnie zawór lub zawory mieszające. Podłączenie uproszczonego zdalnego sterowania lub zdalnego sterowania dialogowego CDI 2 umożliwia automatyczne dopasowanie nachylenia i przesunięcia równoległego charakterystyki grzewczej. Funkcja ochrony instalacji przed zamarznięciem jest aktywna niezależnie od trybu pracy. Funkcja ochrony przed zamarznięciem włącza ogrzewanie, gdy temperatura zewnętrzna spadnie poniżej nastawionej fabrycznie wartości +3 C. Regulator umożliwia ochronę przed legionellami. 2.5 Dane techniczne Zasilanie elektryczne: 230 V - 50 Hz Przewidywany czas pracy zegara bez zasilania: minimum 2 lata. Dane techniczne czujnika temperatury zewnętrznej Temperatura Oporność - 20 C 2392 Ω - 16 C 2088 Ω - 12 C 1811 Ω - 8 C 1562 Ω - 4 C 1342 Ω 0 C 1149 Ω 4 C 984 Ω 8 C 842 Ω 12 C 720 Ω 16 C 616 Ω 20 C 528 Ω 24 C 454 Ω Dane techniczne czujnika temperatury wody Temperatura Oporność 0 C Ω 10 C Ω 20 C Ω 25 C Ω 30 C 8080 Ω 40 C 5372 Ω 50 C 3661 Ω 60 C 2535 Ω 70 C 1794 Ω 80 C 1290 Ω 90 C 941 Ω 4 DIEMATIC 3 27/03/ C

5 3 Opis 3.1 Konsola sterownicza 1 Wyłącznik główny ZAŁ / WYŁ 2 3 Manometr * W zależności od wersji kotła, montowany jest manometr mechaniczny (skala) lub automatyczny (wyświetlanie symboli). Lampka sygnalizacyjna Praca/Alarm Lampka świeci się na zielono: praca normalna Lampka świeci się na czerowno: awaria palnika Lampka miga na czerwono: w przypadku zakłócenia (patrz rozdział: Komunikaty - alarmy) 4 Przycisk odblokowania automatu palnikowego Konsola musi być zawsze podłączona do napięcia aby korzystać z funkcji przeciwdziałania zablokowaniu pompy obiegowej. Ponadto jeśli podłączone jest zdalne sterowanie dialogowe (CDI2) awyłącznik główny 1 znajduje się w pozycji WYŁ, zdalne sterowanie CDI2 nie będzie wyświetlać informacji. Stosować tryb "lato" lub "przeciwzamrożeniowy" do wyłączenia ogrzewania i/lub c.w.u.. 27/03/ C DIEMATIC 3 5

6 3.2 Wyświetlacz 12 1 Wyświetlanie tekstu i liczb 2 Wykres paskowy programu dla obiegu A lub B (w strefie 9) 3 Strefa jasna: okres ogrzewania z temperaturą obniżoną lub okres, w którym niedozwolone jest podgrzewanie c.w.u. 4 Strefa ciemna: okres ogrzewania z temperaturą dzienną lub okres, w którym dozwolone jest podgrzewanie c.w.u. 5 Migający pasek wskazujący aktualną godzinę 6 Wyświetlanie liczb (godzina, wartości nastaw, parametry, itp...) 7 Wyświetlanie bieżącego programu P1, P2, P3, P4 lub LA : praca w lecie (ogrzewanie wyłączone) 8 Migające strzałki kiedy należy użyć przycisków lub aby wyregulować wyświetlony parametr 9 Wskazania trybu pracy obiegów Otwieranie 3-drogowego zaworu mieszającego Zamykanie 3-drogowego zaworu mieszającego Pompa wskazanego obiegu pracuje A, B Nazwa wskazanego obiegu 10 Trójkąt wyświetlany nad aktywnym trybem pracy 11 Wskazania stanu pracy Palnik pracuje Pompa ładująca zasobnik c.w.u. pracuje Wyłączenie letnie (tryb pracy wymuszonej) 12 Wskazanie ciśnienia wody, interfejs użytkownika Za mało wody : dopełnić (0-0.5 bar) Zalecane dopełnienie (0.5-1 bar) Prawidłowe ciśnienie (1-2 bar) Za dużo wody (> 2 bar) 6 DIEMATIC 3 27/03/ C

7 3.3 Przyciski dostępne przy zamkniętej klapce Przyciski nastawy temperatur Temperatura dzienna Temperatura obniżona Temperatura ciepłej wody użytkowej Kiedy naciska się na jeden z tych przycisków wyświetla się aktywny program godzinny dla odpowiedniego obiegu. Przyciski nastawy + lub - Przyciski wyboru trybu pracy AUTO Praca automatyczna według nastawionego programu 4 poniższe przyciski umożliwiają odstąpienie od pracy automatycznej. Ciągła praca w trybie dziennym (praca wymuszona): - do północy, jeżeli miga - stale, jeżeli nie miga Wymuszenie trybu pracy nocnej (obniżony): - do północy, jeżeli miga - stale, jeżeli nie miga Tryb ochrony przeciwzamarożeniowej Dozwolone podgrzewanie c.w.u.(praca wymuszona) 27/03/ C DIEMATIC 3 7

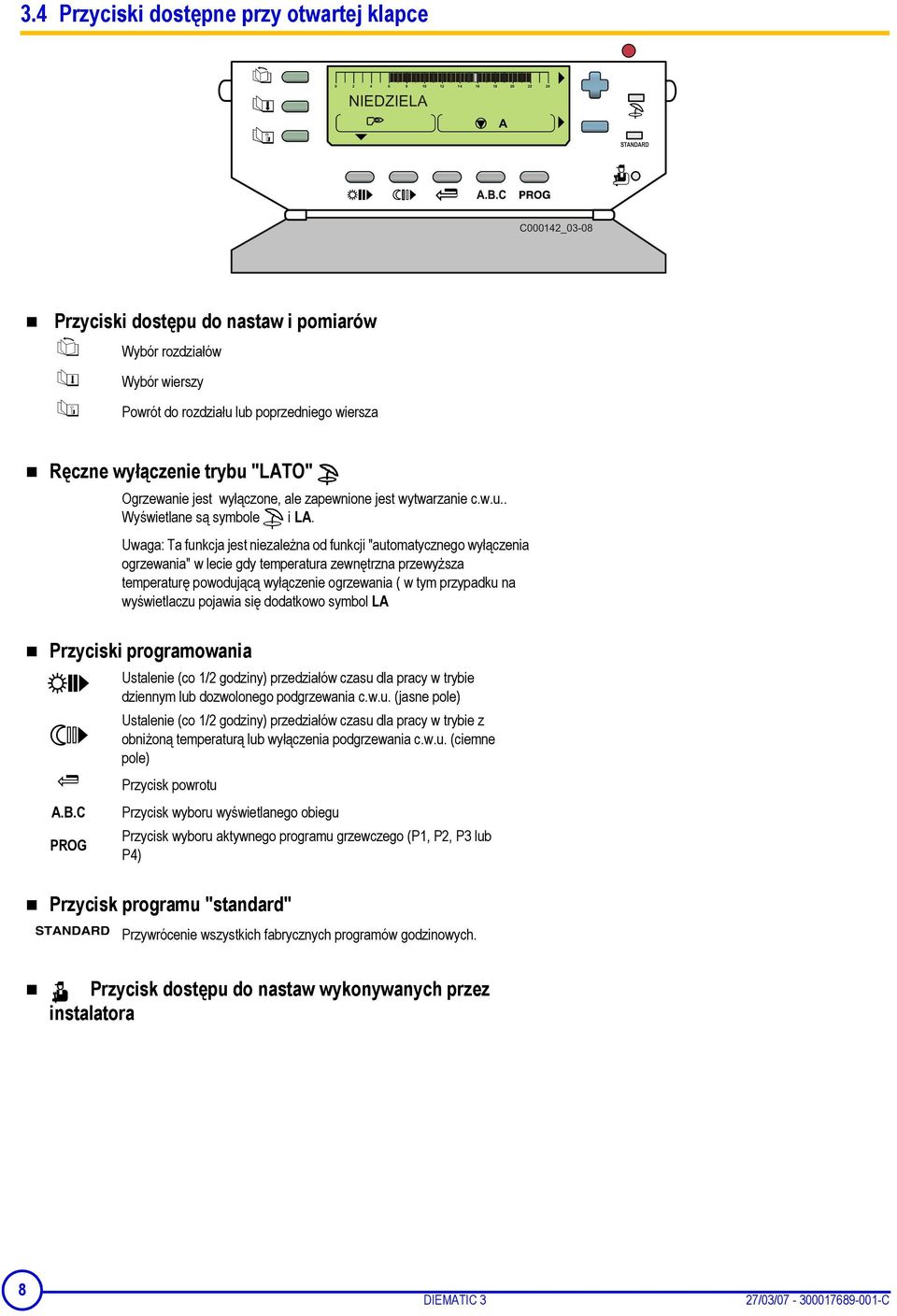

8 3.4 Przyciski dostępne przy otwartej klapce Przyciski dostępu do nastaw i pomiarów Wybór rozdziałów Wybór wierszy Powrót do rozdziału lub poprzedniego wiersza Ręczne wyłączenie trybu "LATO" Ogrzewanie jest wyłączone, ale zapewnione jest wytwarzanie c.w.u.. Wyświetlane są symbole i LA. Uwaga: Ta funkcja jest niezależna od funkcji "automatycznego wyłączenia ogrzewania" w lecie gdy temperatura zewnętrzna przewyższa temperaturę powodującą wyłączenie ogrzewania ( w tym przypadku na wyświetlaczu pojawia się dodatkowo symbol LA Przyciski programowania A.B.C PROG Ustalenie (co 1/2 godziny) przedziałów czasu dla pracy w trybie dziennym lub dozwolonego podgrzewania c.w.u. (jasne pole) Ustalenie (co 1/2 godziny) przedziałów czasu dla pracy w trybie z obniżoną temperaturą lub wyłączenia podgrzewania c.w.u. (ciemne pole) Przycisk powrotu Przycisk wyboru wyświetlanego obiegu Przycisk wyboru aktywnego programu grzewczego (P1, P2, P3 lub P4) Przycisk programu "standard" Przywrócenie wszystkich fabrycznych programów godzinowych. Przycisk dostępu do nastaw wykonywanych przez instalatora 8 DIEMATIC 3 27/03/ C

9 4 Tryb pracy 4.1 Praca automatyczna Wybrać tryb pracy przyciskami AUTO Przycisk AUTO = Tryb automatyczny Ogrzewanie i przygotowywanie c.w.u. przebiega według programów godzinowych, określonych dla każdego obiegu grzewczego Przycisk = Praca dzienna Ogrzewanie działa niezależnie od programów godzinowych z temperaturą pracy dziennej. Przycisk = Praca z obniżoną temperaturą Ogrzewanie działa niezależnie od programów godzinowych z temperaturą obniżoną. Przycisk = Dozwolone podgrzewanie c.w.u.(praca wymuszona) Podgrzewanie c.w.u. jest dozwolone niezależnie od programu godzinowego. Pompa cyrkulacyjna pracuje, gdy jest podłączona do wyjścia dodatkowego (parametr S.DODAT nastawiony na P.CWU). Przycisk = Tryb ochrony przeciwzamarożeniowej Ogrzewanie i podgrzewanie ciepłej wody użytkowej są wyłączone, ale instalacja jest pod kontrolą i jest chroniona przed zamarznięciem. 27/03/ C DIEMATIC 3 9

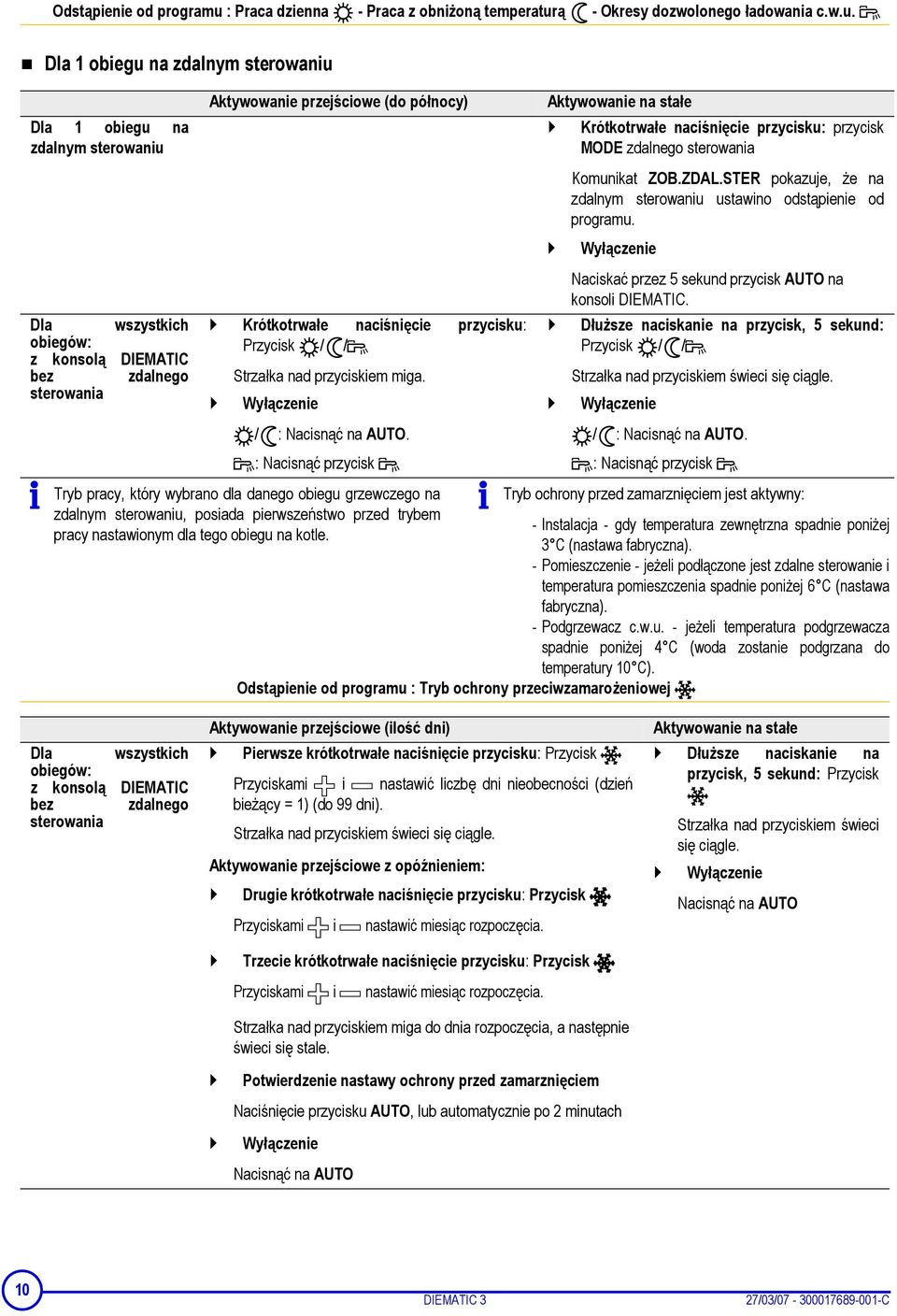

10 Odstąpienie od programu : Praca dzienna - Praca z obniżoną temperaturą - Okresy dozwolonego ładowania c.w.u. Dla 1 obiegu na zdalnym sterowaniu Dla 1 obiegu na zdalnym sterowaniu Dla wszystkich obiegów: z konsolą DIEMATIC bez zdalnego sterowania Aktywowanie przejściowe (do północy) Krótkotrwałe naciśnięcie przycisku: Przycisk / / Strzałka nad przyciskiem miga. Wyłączenie / : Nacisnąć na AUTO. : Nacisnąć przycisk Aktywowanie na stałe Tryb pracy, który wybrano dla danego obiegu grzewczego na Tryb ochrony przed zamarznięciem jest aktywny: zdalnym sterowaniu, posiada pierwszeństwo przed trybem - Instalacja - gdy temperatura zewnętrzna spadnie poniżej pracy nastawionym dla tego obiegu na kotle. 3 C (nastawa fabryczna). - Pomieszczenie - jeżeli podłączone jest zdalne sterowanie i temperatura pomieszczenia spadnie poniżej 6 C (nastawa fabryczna). - Podgrzewacz c.w.u. - jeżeli temperatura podgrzewacza spadnie poniżej 4 C (woda zostanie podgrzana do temperatury 10 C). Odstąpienie od programu : Tryb ochrony przeciwzamarożeniowej Krótkotrwałe naciśnięcie przycisku: przycisk MODE zdalnego sterowania Komunikat ZOB.ZDAL.STER pokazuje, że na zdalnym sterowaniu ustawino odstąpienie od programu. Wyłączenie Naciskać przez 5 sekund przycisk AUTO na konsoli DIEMATIC. Dłuższe naciskanie na przycisk, 5 sekund: Przycisk / / Strzałka nad przyciskiem świeci się ciągle. Wyłączenie / : Nacisnąć na AUTO. : Nacisnąć przycisk Dla wszystkich obiegów: z konsolą DIEMATIC bez zdalnego sterowania Aktywowanie przejściowe (ilość dni) Pierwsze krótkotrwałe naciśnięcie przycisku: Przycisk Przyciskami i nastawić liczbę dni nieobecności (dzień bieżący = 1) (do 99 dni). Strzałka nad przyciskiem świeci się ciągle. Aktywowanie przejściowe z opóźnieniem: Drugie krótkotrwałe naciśnięcie przycisku: Przycisk Przyciskami i nastawić miesiąc rozpoczęcia. Aktywowanie na stałe Dłuższe naciskanie na przycisk, 5 sekund: Przycisk Strzałka nad przyciskiem świeci się ciągle. Wyłączenie Nacisnąć na AUTO Trzecie krótkotrwałe naciśnięcie przycisku: Przycisk Przyciskami i nastawić miesiąc rozpoczęcia. Strzałka nad przyciskiem miga do dnia rozpoczęcia, a następnie świeci się stale. Potwierdzenie nastawy ochrony przed zamarznięciem Naciśnięcie przycisku AUTO, lub automatycznie po 2 minutach Wyłączenie Nacisnąć na AUTO 10 DIEMATIC 3 27/03/ C

11 4.2 Tryb lato - Przycisk Ogrzewanie jest wyłączone, lecz pozostaje aktywna ochrona przed zamarznięciem. Podgrzewanie ciepłej wody jest dalej możliwe. 1. Automatyczne przełączenie na pracę w lecie: - aktywne, gdy średnia temperatura zewnętrzna jest wyższa od 22 C. Pojawia się symbol LA. - wyłączone, gdy średnia temperatura zewnętrzna jest niższa od 22 C, oraz w przypadku, gdy do każdego obiegu jest podłączone zdalne sterowanie, kiedy jedna z temperatur pomieszczenia jest niższa od wartości zadanej.. 2. Wyłączenie letnie (tryb pracy wymuszonej): - aktywna po naciśnięciu przez 5 sekund przycisku. Wyświetlone zostaną symbole LA oraz. - anulowana po naciśnięciu przez 5 sekund przycisku (Jeżeli wyświetlany jest symbol LA, aktywne jest automatyczne przełączenie na pracę w lecie). Raz na tydzień pompy pracują przez 1 minutę, aby przeciwdziałać ich zablokowaniu. 27/03/ C DIEMATIC 3 11

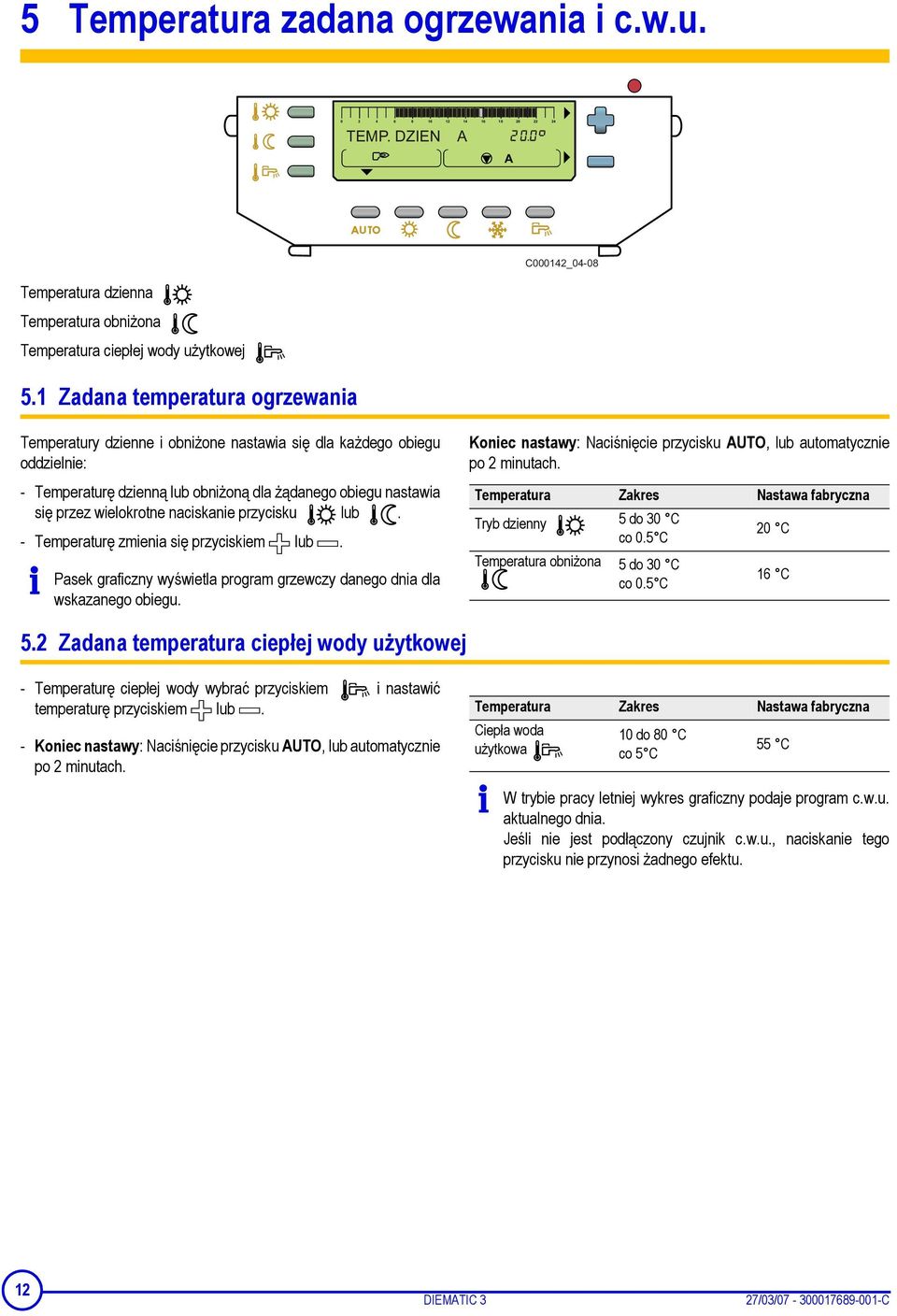

12 5 Temperatura zadana ogrzewania i c.w.u. Temperatura dzienna Temperatura obniżona Temperatura ciepłej wody użytkowej 5.1 Zadana temperatura ogrzewania Temperatury dzienne i obniżone nastawia się dla każdego obiegu oddzielnie: - Temperaturę dzienną lub obniżoną dla żądanego obiegu nastawia się przez wielokrotne naciskanie przycisku lub. - Temperaturę zmienia się przyciskiem lub. Pasek graficzny wyświetla program grzewczy danego dnia dla wskazanego obiegu. Koniec nastawy: Naciśnięcie przycisku AUTO, lub automatycznie po 2 minutach. Temperatura Zakres Nastawa fabryczna Tryb dzienny 5 do 30 C 20 C co 0.5 C Temperatura obniżona 5 do 30 C co 0.5 C 16 C 5.2 Zadana temperatura ciepłej wody użytkowej - Temperaturę ciepłej wody wybrać przyciskiem i nastawić temperaturę przyciskiem lub. - Koniec nastawy: Naciśnięcie przycisku AUTO, lub automatycznie po 2 minutach. Temperatura Zakres Nastawa fabryczna Ciepła woda użytkowa 10 do 80 C co 5 C 55 C W trybie pracy letniej wykres graficzny podaje program c.w.u. aktualnego dnia. Jeśli nie jest podłączony czujnik c.w.u., naciskanie tego przycisku nie przynosi żadnego efektu. 12 DIEMATIC 3 27/03/ C

13 6 Wybór programu 6.1 Programy ogrzewania Regulator DIEMATIC 3 posiada 4 programy grzewcze: - 1 program stały P1, uaktywniony fabrycznie. - 3 programy nastawiane P2, P3, P4 dopasowywane do potrzeb użytkownika. Przyporządkowanie programu do obiegu grzewczego: - Wybrać obieg przyciskiem A,B. - Wybrać program przyciskiem PROG. - Wybrany program jest aktywny w trybie automatycznym. Aktualny program dzienny można wyświetlić na wykresie paskowym przy pomocy przycisków lub. Program Dzień Praca dzienna P1 poniedziałek - niedziela 6 godz godz. P2 (Nastawa fabryczna) poniedziałek - niedziela 4 godz godz. P3 (Nastawa fabryczna) P4 (Nastawa fabryczna) poniedziałek - piątek sobota, niedziela poniedziałek - piątek sobota niedziela 5 godz. - 8 godz., 16 godz godz. 7 godz godz. 6 godz. - 8 godz., 11 godz. - godz.13:30, 16 godz godz. 6 godz godz. 7 godz godz. 6.2 Program przygotowania ciepłej wody użytkowej Regulator DIEMATIC 3 posiada jeden ustawiany program c.w.u.. Program Dzień Dozwolone ładowanie zasobnika Podgrzewacz c.w.u. (Nastawa fabryczna) poniedziałek - niedziela 5 godz godz. Aktualny program godzinowy można wyświetlić na wykresie paskowym przy pomocy przycisku. 6.3 Program dodatkowy Regulator DIEMATIC 3 posiada nastawialny program dla wyjścia dodatkowego. Program Dzień Dozwolone ładowanie zasobnika DODAT (Nastawa fabryczna) poniedziałek - niedziela 6 godz godz. 6.4 Program standardowy Program standardowy można wybrać naciskając na przycisk STANDARD przez 5 sekundy. 6.5 Nastawa programów patrz: Nastawy wykonywane przez użytkownika - Programowanie 27/03/ C DIEMATIC 3 13

14 7 Uruchomienie lub ponowne włączenie po dłuższym przestoju Pierwsze uruchomienie musi przeprowadzić autoryzowany instalator. Przed włączeniem należy się upewnić, że instalacja jest napełniona wodą. Uruchomienie należy przeprowadzić w następującej kolejności: Otworzyć zawory odcinające dla zasilania i powrotu. Wyłącznik ZAŁ/WYŁ A umieścić w położeniu. Sprawdzić ciśnienie wody w instalacji wskazane na wyświetlaczu konsoli sterowniczej. Jeśli to konieczne, dopełnić wodą. Za mało wody : dopełnić (0-0.5 bar) Zalecane dopełnienie (0.5-1 bar) Prawidłowe ciśnienie (1-2 bar) Za dużo wody (>2 bar) Ciśnienie minimalne przy zimnej instalacji = 2 segmenty Jeśli to konieczne, dopełnić wodą. Otworzyć zawór zasilania gazem ((Wyposażenie dodatkowe) : - Rozpoczyna się sekwencja startowa. Od tej chwili kocioł pracuje w sposób automatyczny. - Na wyświetlaczu przedstawiany jest tryb pracy kotła. - Można wykonać kilka kolejnych sekwencji startowych: maksimum 5. - Aby uruchomić ponownie kocioł, wcisnąć przycisk odblokowujący termostatu zabezpieczającego, następnie powtórzyć procedurę uruchomienia. - Jeżeli kocioł nie włącza się, moduł sterujący palnika przełącza na "zakłócenie" i zapala się czerwona lampka sygnalizacyjna. Jeżeli kocioł nie włączy się po kilku próbach odblokowania (dopuszczalnych jest 5 prób startu), należy zawiadomić instalatora i podać wyświetlany komunikat usterki. 8 Nastawa mocy kotła dla pomiaru emisji i test termostatu zabezpieczającego Otworzyć osłonę konsoli sterowniczej Nacisnąć równocześnie przyciski i. Za pomocą przycisków i przełaczyć z - do. : Maksymalna moc kotła : Maksymalna nastawiana moc grzania : Moc maksymalna Na wyświetlaczu pojawi się na przemian (co 2 sekundy): POMIAR EMISJI : Prędkość wentylatora (obr./min.) POMIAR EMISJI : Temperatura kotła POMIAR EMISJI : Wielkość prądu jonizacji STB TEST Aby wykonać test termostatu zabezpieczającego STB TEST, naciskać jednocześnie na przyciski i przez 5 sekund: Na wyświetlaczu pojawia się STB TEST. 14 DIEMATIC 3 27/03/ C

15 9 Komunikaty - alarmy Komunikat Prawdopodobne przyczyny Usuwanie usterki USTERKA ZAPLON AUTOM PAL USZK 8 AUTOM PAL USZK 9 AUTOM PAL USZK Usterka zapłonu Usterka jonizacji Uszkodzona armatura gazowa Brak gazu lub obecność powietrza w przewodzie Złe usytuowanie elektrod Uszkodzony kabel zapłonowy lub jego wtyk Usterka automatu palnikowego Błąd impulsu elektrycznego przy sterowaniu armatury gazowej Zły styk między sterownikiem i armaturą Sterowanie armatury gazowej przez sterownik jest uszkodzone Wewnętrzna usterka automatu palnikowego USZK KOM Z CVI Błędy w komunikacji między Diematic i automatem palnikowym USZK MANOMETR USZK.CZ.KOT. USZK.CZ.ZEW. USZK.CZ.CWU USZK.CZ.OB B USZK.CZ.PO A USZK.CZ.PO B USZK.CZ.SPALIN USZK.CZ.BUF DMUCHAWA USZK USZK CZUJ POWR Uszkodzony czujnik ciśnienia wody Przerwany lub zwarty obwód odnośnego czujnika. Uszkodzony czujnik powrotu Sprawdzić elektrodę zapłonową (odstęp między elektrodami), wtyk i przewód połączeniowy. Sprawdzić uziemienie; Sprawdzić prąd jonizacji. ewentualnie skorygować zawartość CO 2. Wymienić armaturę gazową. Zmierzyć ciśnienie zasilania gazu. Odpowietrzyć przewód gazowy. Oczyścić elektrody i sprawdzić ich położenie (odstęp między elektrodami 3.5 mm) Sprawdzić kabel połączeniowy. ewentualnie wymienić. Uruchomić ponownie automat palnikowy. ewentualnie wymienić. Wymienić armaturę gazową. Sprawdzić czy sterownik jest dobrze wetknięty na armaturze. Sprawdzić styki elektryczne na armaturze gazowej. Uruchomić ponownie automat palnikowy. ewentualnie wymienić. Uruchomić ponownie automat palnikowy. ewentualnie wymienić. Sprawdzić podłączenia i połączenia między Diematic i sterownikiem. Sprawdzić styki. Sprawdzić przewody połączeniowe i wtyki. Ewentualnie wymienić czujniki. Wymienić czujnik ciśnienia wody. Sprawdzić przewody połączeniowe i wtyki. Ewentualnie wymienić czujniki. Patrz dalsze uwagi. Sprawdzić przewody połączeniowe i wtyki. Ewentualnie wymienić czujniki. Wykrycie prądu jonizacji Sprawdzić szczelność przewodu gazowego. Sprawdzić odstęp USZK.Z.GAZ. elektrod zapłonowych. BRAK WODY Ciśnienie instalacji < 0.5 bar Uzupełnić ilość wody w instalacji STB SPALIN NISK NAP SIECI Temperatura spalin > 105 C Sprawdzić opóźniacz umieszczony w wymienniku. W razie potrzeby wymienić. Napięcie w sieci < 172 V Sprawdzić zasilanie elektryczne. Jeśli napięcie jest wyższe od 187 V, komunikat się nie pojawi. Sprawdzić termostat zabezpieczający i oprzewodowanie. Temperatura zasilania > 97 C STB VORLAUF Odpowietrzyć kocioł. Sprawdzić pompę kotłową i obieg hydrauliczny instalacji. BRAK KONFIGUR) Kocioł nie rozpoznaje swych parametrów technicznych Skontaktować się z instalatorem. 27/03/ C DIEMATIC 3 15

16 USZK MANOMETR Uszkodzony manometr. Kocioł jest wyłączony. Aby zapewnić pracę przez 72 godziny, przerwać na chwilę zasilanie elektryczne kotła. DMUCHAWA USZK Wentylator palnika nie obraca się. Kocioł nie wykonuje żadnej funkcji grzewczej. USZK.CZ.KOT. Jeżeli czujnik kotła jest uszkodzony, palnik jest sterowany przez termostat kotła, a obiegi grzewcze oraz c.w.u. działają normalnie. USZK.CZ.ZEW. Wartość zadana dla kotła jest równa T.MAX KOTLA, lecz może być ograniczona przez termostat kotła do mniejszej wartości. - Sterowanie zaworów nie jest zapewnione, lecz pozostaje zapewniona kontrola maksymalnej temperatury za zaworem. - Zawory muszą być nastawiane ręcznie. - Podgrzewanie c.w.u. pozostaje zapewnione. USZK.CZ.OB B Odpowiedni obieg przechodzi automatycznie w tryb obsługi ręcznej: Pompa pracuje. USZK.CZ.CWU Podgrzewanie c.w.u. nie jest wykonywane. Temperatura ładowania zasobnika jest równa temperaturze kotła. USZK.CZ.PO A i USZK.CZ.PO B Odnośny obieg pracuje bez wpływu czujnika pokojowego. USZK CZUJ POWR Modulacja pompy kotła już nie działa, pompa pracuje na największej mocy. W urządzeniach dwufunkcyjnych przygotowywanie c.w.u. już nie działa. USZK.CZ.SPALIN Usterka ta nie ma żadnego wpływu na tryb pracy. USZK.CZ.BUF Podgrzewanie podgrzewacza buforowego nie jest zapewnione. Ostatnich 10 usterek jest zapamiętanych na stronie #HISTORIA UST. 16 DIEMATIC 3 27/03/ C

17 10 Nastawy wykonywane przez użytkownika Przyciski dostępu do nastaw i pomiarów Wybór rozdziałów Wybór wierszy Powrót do rozdziału lub poprzedniego wiersza.różne ustawione parametry pozostają zapamiętane nawet w przypadku braku zasilania elektrycznego Przyciski programowania Ustalenie (co 1/2 godziny) przedziałów czasu dla pracy w trybie dziennym lub dozwolonego podgrzewania c.w.u. (jasne pole) Ustalenie (co 1/2 godziny) przedziałów czasu dla pracy w trybie z obniżoną temperaturą lub wyłączenia podgrzewania c.w.u. (ciemne pole) Przycisk powrotu 10.1Pomiary W menu #POMIARY można odczytać pomiary podłączonych czujników:. Nacisnąć Wyświetlacz Pomiary następnie #POMIARY TEMP KOTLA TEMP OB.B * TEMP.CWU * TEMP POKOJ A * TEMP POKOJ B * TEMP ZEWNET TEMP SPALIN * T.POKR.PODGRZ * IL.STARTOW CZAS PRACY. CTRL Możliwy jest odczyt poniższych wartości Temperatura kotła Temperatura obiegu B Temperatura podgrzewacza c.w.u. Temperatura pomieszczenia A Temperatura pomieszczenia B Temperatura zewnętrzna Temperatura spalin Temperatura podgrzewacza buforowego Liczba startów palnika (nie można wyzerować) Liczba godzin pracy palnika (nie można wyzerować) Informacje zarezerwowane dla serwisanta * Wiersze lub strony są wyświetlane tylko dla faktycznie przyłączonego dodatkowego wyposażenia, obiegów lub czujników. 27/03/ C DIEMATIC 3 17

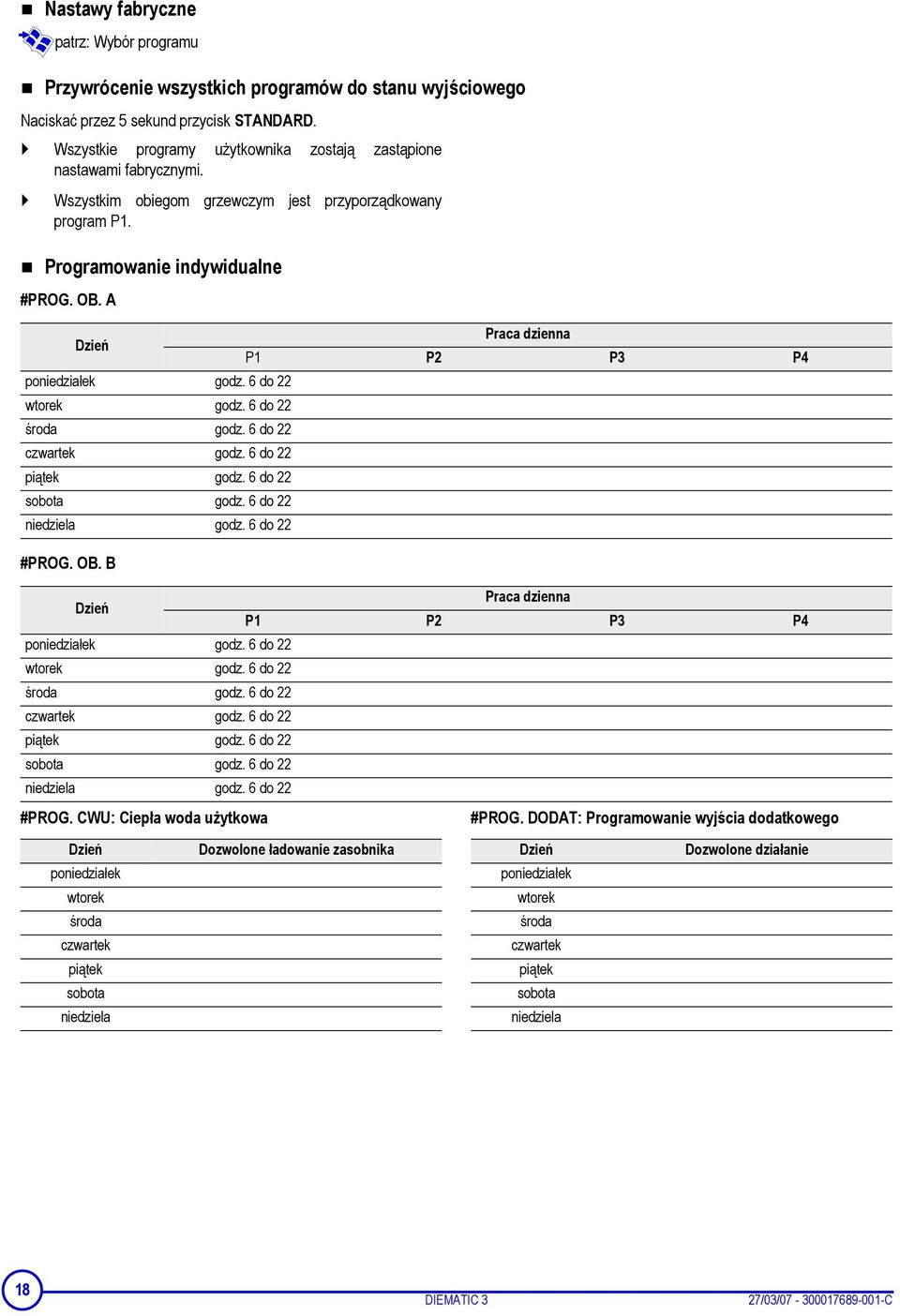

18 Nastawy fabryczne patrz: Wybór programu Przywrócenie wszystkich programów do stanu wyjściowego Naciskać przez 5 sekund przycisk STANDARD. Wszystkie programy użytkownika zostają zastąpione nastawami fabrycznymi. Wszystkim obiegom grzewczym jest przyporządkowany program P1. Programowanie indywidualne #PROG. OB. A Dzień Praca dzienna P1 P2 P3 P4 poniedziałek godz. 6 do 22 wtorek godz. 6 do 22 środa godz. 6 do 22 czwartek godz. 6 do 22 piątek godz. 6 do 22 sobota godz. 6 do 22 niedziela godz. 6 do 22 #PROG. OB. B Dzień Praca dzienna P1 P2 P3 P4 poniedziałek godz. 6 do 22 wtorek godz. 6 do 22 środa godz. 6 do 22 czwartek godz. 6 do 22 piątek godz. 6 do 22 sobota godz. 6 do 22 niedziela godz. 6 do 22 #PROG. CWU: Ciepła woda użytkowa #PROG. DODAT: Programowanie wyjścia dodatkowego Dzień poniedziałek wtorek środa czwartek piątek sobota niedziela Dozwolone ładowanie zasobnika Dzień poniedziałek wtorek środa czwartek piątek sobota niedziela Dozwolone działanie 18 DIEMATIC 3 27/03/ C

19 * Wiersze lub strony są wyświetlane tylko dla faktycznie przyłączonego dodatkowego wyposażenia, obiegów lub czujników. Nacisnąć Wyświetlacz Ustawiany parametr Nastawa fabryczna następnie #PROG. OB. A * PROG. TYGOD. P2 PROG. PONIEDZ P2 PROG. WTOREK P2 PROG. SRODA P2 PROG. CZWARTEK P2 PROG. PIATEK P2 PROG. SOBOTA P2 PROG. NIEDZIELA P2 PROG. TYGOD. P3 PROG. PONIEDZ P3 PROG. WTOREK P3 PROG. SRODA P3 PROG. CZWARTEK P3 PROG. PIATEK P3 PROG. SOBOTA P3 PROG. NIEDZIELA P3 PROG. TYGOD. P4 PROG. PONIEDZ P4 PROG. WTOREK P4 PROG. SRODA P4 PROG. CZWARTEK P4 PROG. PIATEK P4 PROG. SOBOTA P4 PROG. NIEDZIELA P4 Przy pomocy PROG.TYGOD. można zaprogramować równocześnie wszystkie dni tygodnia. Następnie można zmienić program dla każdego poszczególnego dnia. Po wykonaniu wszystkich nastaw, dane są automatycznie zapamiętywane po 2 minutach lub po naciśnięciu na przycisk AUTO. Program grzewczy obiegu A, jeżeli jest przyłączony poniedziałek do niedzieli godz. 4 do 21 poniedziałek-piątek godz. 5 do 8 godz. 16 do 22 sobota i niedziela godz. 7 do 23 poniedziałek-piątek godz. 6 do 8 godz. 11 do 13 godz. 16 do 22 sobota i niedziela godz. 6 do 23 godz. 7 do 23 następnie #PROG. OB. B * Program grzewczy obiegu B, jeżeli jest przyłączony - wiersze jak dla obiegu A 27/03/ C DIEMATIC 3 19

20 * Wiersze lub strony są wyświetlane tylko dla faktycznie przyłączonego dodatkowego wyposażenia, obiegów lub czujników. Nacisnąć Wyświetlacz Ustawiany parametr Nastawa fabryczna następnie następnie #PROG. CWU * PROG. TYGOD. PROG. PONIEDZ PROG. WTOREK PROG. SRODA PROG. CZWARTEK PROG. PIATEK PROG. SOBOTA PROG. NIEDZIELA #PROG. DODAT * PROG. TYGOD. PROG. PONIEDZ PROG. WTOREK PROG. SRODA PROG. CZWARTEK PROG. PIATEK PROG. SOBOTA PROG. NIEDZIELA Po wykonaniu wszystkich nastaw, dane są automatycznie zapamiętywane po 2 minutach lub po naciśnięciu na przycisk AUTO. 5 godz godz. 6 godz godz. 20 DIEMATIC 3 27/03/ C

21 10.2Różne regulacje LA./ZIMA Możliwa jest nastawa temperatury zewnętrznej, powyżej której następuje wyłączenie ogrzewania. Pompy grzewcze są wyłączone : - Palnik uruchamia się tylko przy zapotrzebowaniu na c.w.u., - Pojawia się symbol E (L - Lato). Jeśli ten parametr ustawia się na "NIE", ogrzewanie będzie zawsze pracować. ZAMROZ.POK.: Ochrona pomieszczenia przed zamarznięciem (czujnika pomieszczenia) Możliwe jest dla każdego obiegu nastawienie temperatury pomieszczenia, którą utrzymuje się w trybie ochrony przed zamarznięciem. KALIB. CZ. ZEW: Kalibrowanie czujnika zewnętrznego Umożliwia skorygowanie temperatury zewnętrznej. Np: Rzeczywista temperatura zewnętrzna = 10 C Temperatura wyświetlana = 11 C : Parametr KALIB.CZ.ZEW. nastawić na -1. KALIB.CZ.POK.: Kalibrowanie (czujnika pomieszczenia) Dla korekty temperatury zewnętrznej. Np: Zakres nastaw = 20 C Temperatura wyświetlana = 19 C : Parametr KALIB.CZ.POK. nastawić na +1 Wykonać tę nastawę 2 godziny po załączeniu, przy ustabilizowanej temperaturze pomieszczenia. PRZES TEMP P: Przesunięcie temperatury pomieszczenia (Bez czujnika pomieszczenia) Służy do sterowania przesunięciem temperatury pomieszczenia. Np: Zakres nastaw = 20 C Mierzona temperatura = 19 C : Nastawić parametr PRZES.TEMP.POM na +1. Wykonać tę nastawę 2 godziny po załączeniu, przy ustabilizowanej temperaturze pomieszczenia. 27/03/ C DIEMATIC 3 21

22 Nacisnąć Wyświetlacz Ustawiany parametr #NASTAWY KONTRAST WYS. Nastawę parametru wykonuje się przyciskami lub. Pozwala na nastawę kontrastu wyświetlacza przyciskami i Nastawa fabryczna Zakres Nastawa użytkownika następnie PODSWIETL KOL.KOTL * ZAL ECON NIE AUTO 1, 2, Podświetlenie jest stałe w okresie "pracy dziennej". Jeśli wyświetlany obieg jest w trybie pracy z obniżoną temperaturą, wyświetlane jest ECON. Jeśli wyświetlany obieg jest w trybie pracy z obniżoną temperaturą, podświetlenie jest zapewnione przez 2 minuty po naciśnięciu na przycisk. Wyświetlacz nigdy nie jest podświetlony Zmiana kolejności załączenia w instalacjach kaskadowych, która następuje co 7 dni. Wybór kotła prowadzącego kaskady. ZAL ZAL, ECON lub NIE AUTO AUTO, 1, 2,...10 LA./ZIMA Graniczna temperatura zewnętrzna dla wyłączenia ogrzewania 22 C 15 do 30 C, NIE KALIB. CZ. ZEW Kalibrowanie czujnika zewnętrznego do +5.0 C KALIB.CZ.POK.A * Kalibrowanie czujnika pomieszczenia obiegu A do +5.0 C PRZES TEMP P A * Przesunięcie temperatury pomieszczenia obiegu A (Jeśli czujnik pokojowy nie jest podłączony) do +5.0 C ZAMROZ. POK. A * Temperatura pomieszczenia przy której następuje uaktywnienie ochrony przed 6 C 0.5 do 20 C zamarznięciem - obieg A KALIB.CZ.POK.B * wiersze jak dla obiegu A do +5.0 C PRZES TEMP P B * wiersze jak dla obiegu A do +5.0 C ZAMROZ. POK. B * wiersze jak dla obiegu A 6 C 0.5 do 20 C KALIB.CZ.POK.C * wiersze jak dla obiegu A do +5.0 C PRZES TEMP P C * wiersze jak dla obiegu A do +5.0 C ZAMROZ. POK. C * wiersze jak dla obiegu A 6 C 0.5 do 20 C *Wiersze lub strony są wyświetlane tylko dla faktycznie przyłączonego dodatkowego wyposażenia, obiegów lub czujników. Po wykonaniu wszystkich nastaw, dane są automatycznie zapamiętywane po 2 minutach lub po naciśnięciu na przycisk AUTO. 22 DIEMATIC 3 27/03/ C

23 10.3Nastawa godziny i daty Nacisnąć Wyświetlacz Ustawiany parametr następnie #CZAS. DZIEN GODZINA MINUTA DZIE MIESIAC DATA ROK CZAS LETNI: Nastawę parametru wykonuje się przyciskami lub. AUTO: Automatyczne przełączenie na czas letni w ostatnią niedzielę marca oraz na czas zimowy w ostatnią niedzielę października. MANU: Dla krajów, w których data przestawienia na czas letni jest inna lub w ogóle nie następuje. Nastawa fabryczna AUTO Zakres AUTO lub MANU Nastawa użytkownika Po wykonaniu wszystkich nastaw, dane są automatycznie zapamiętywane po 2 minutach lub po naciśnięciu na przycisk AUTO. 27/03/ C DIEMATIC 3 23

24 11 Nastawy wykonywane przez instalatora Te czynności muszą być wykonane przez autoryzowanego instalatora bądź autoryzowany serwis. Różne nastawy i parametry pozostają w pamięci, również po zaniku zasilania elektrycznego. Otworzyć osłonę konsoli DIEMATIC. Przez 5 sekund naciskać śrubokrętem lub końcówką ołówka przycisk "instalator". Wybór rozdziałów Wybór wierszy Powrót do rozdziału lub poprzedniego wiersza Aby powrócić do nastaw fabrycznych parametrów (nastawy wykonywane przez użytkownika i instalatora), bez zmiany programu czasowego, nacisnąć równocześnie przyciski i STANDARD. Na wyświetlaczu przez 10 sekund będzie wyświetlane PARAM.RESET. Ta funkcja nie ma żadnego wpływu ani na licznik godzin ani na licznik impulsów. 24 DIEMATIC 3 27/03/ C

25 11.1Język i graniczne wartości temperatur. Nacisnąć Wyświetlacz Ustawiany parametr 5 sek. następnie #JEZYKI Wybór języka przyciskiem lub Nastawa fabryczna FRANCAIS FRANCAIS (1) Zakres Nastawa użytkownika następnie #T. GRANICZNE Nastawa temperatur granicznych przyciskami lub T. MAX KOTLA Maksymalna temperatura kotła i wartość zadana kotła przy wytwarzaniu c.w.u.. 80 C 50 do 85 C T. MIN. KOTLA Minimalna temperatura kotła. 10 C 10 do 50 C TPM D. TPM N. T. MAX OB. A * OSUSZ.A * T. MIN OB. B * T. MAX OB. B * MAX MOC GRZ.% PRZECIWZAM.ZEW Minimalne ograniczenie obiegu pierwotnego przy pracy dziennej (Obieg A). Minimalne ograniczenie obiegu pierwotnego przy pracy nocnej (Obieg A). Maksymalna temperatura zasilania (Obieg A). Osuszenie posadzki (Obieg B). Minimalna temperatura zasilania uaktywniona przez ochronę instalacji przed zamarznięciem (Obieg B). Maksymalna temperatura zasilania (Obieg B). Maksymalna moc kotła Temperatura zewnętrzna uaktywniająca ochronę instalacji przed zamarznięciem. NIE NIE lub 20 do 85 C NIE NIE lub 20 do 85 C 75 C 20 do 85 C NIE NIE lub 20 do 55 C 20 C 10 do 30 C 50 C 20 do 95 C 75 % (100 % dla Kotły kw) % + 3 C -8 do +10 C Nastawa maksymalnej mocy w trybie M.MAX CWU(%) 100 % % podgrzewania c.w.u. MIN MOC WENT % Minimalna moc kotła w % 19 % % XXKW MOC. POCZ.% Nastawa mocy startowej *** % * Wiersze lub strony są wyświetlane tylko dla faktycznie przyłączonego dodatkowego wyposażenia, obiegów lub czujników. (1) Français - Deutsch - English - Polski - Italiano - Espanol - Nederlands - Русский Po wykonaniu nastaw dane są zapamiętywane po 2 minutach lub po zamknięciu klapki. 27/03/ C DIEMATIC 3 25

26 TPM (Minimalna temperatura obiegu pierwotnego) Tutaj można zaprogramować minimalną temperaturę dla obiegu kotłowego. Aby sterować kocioł ze stałą temperaturą na podstawie TPM, nastawić nachylenie obiegu A na 0. Nastawa ta jest wymagana do sterowania obiegu nagrzewnicy powietrza lub basenu. T. MAX OB. Przy ogrzewaniu podłogowym nie zmieniać nastawy fabrycznej (50 C). W celu zapewnienia bezpieczeństwa przed przegrzaniem ogrzewania podłogowego do regulacji należy wykorzystać niezależny termostat z ręcznym odblokowaniem gdy temperatura w zasilaniu ogrzewania podłogowego przekroczy 65 C. Termostat zabezpieczający wymieniony wyżej podłączyć do zestyku TS wtyku podłączeniowego pomp. PRZECIWZAM.ZEW Poniżej tej temperatury pompy działają bez przerwy i utrzymywane są minimalne temperatury obiegów grzewczych. Przy nastawie NOC:OBNIZ utrzymana jest obniżona temperatura każdego obiegu.. 26 DIEMATIC 3 27/03/ C

27 11.2Nastawy wykonywane przez instalatora Nacisnąć Wyświetlacz Ustawiany parametr Nastawa fabryczna Zakres #PARAM. INSTAL Nastawa specyficznych parametrów instalacji przyciskami lub. Nastawa użytkownika następnie INERCJA BUD. Charakterystyka inercji budynku 3 (22 godz.) 0 (10 godz.) do 10 (50 godz.) KRZYWA OB.A * Nachylenie charakterystyki obiegu A do 4 WPL.POKOJU A * Wpływ czujnika pomieszczenia A 3 0 do 10 OBIEG A: CIEPLO NIEOB Stosowanie jako obieg grzewczy bez mieszacza Żadne dane odnoszące się do obiegu A nie są wyświetlone * Wiersze lub strony są wyświetlane tylko dla faktycznie przyłączonego dodatkowego wyposażenia, obiegów lub czujników. CIEPLO CIEPLO CWU P.PIER H.TEMP NIEOB KRZYWA OB.B * Nachylenie charakterystyki obiegu B do 4 WPL.POKOJU B * Wpływ czujnika pomieszczenia B 3 0 do 10 OBIEG B Używanie obiegu jako obiegu grzewczego z zaworem mieszającym CIEPLO CIEPLO S.DODAT: P.CWU Używanie jako pompy cyrkulacyjnej c.w.u. P.CWU POMPA A Używanie wyjścia dodatkowego do sterowania pompy obiegu A POMPA A POMPA A PROGRAM. Stosowanie jako niezależnie programowane wyjście PROGRAM. TERM NIE UŻYWANE TERM WY TEL CZUJ.USZK Przy uszkodzeniu czujnika wyjście telefoniczne jest zamknięte CZUJ.USZK #PRZEGL Przy wskazaniu konserwacji wyjście telefoniczne jest zamknięte OBYDWA Przy uszkodzeniu czujnika lub przy wskazaniu konserwacji wyjście telefoniczne jest zamknięte WE.TEL: ZAL. Wejście telefoniczne jest aktywne przy styku rozwartym WYL. Wejście telefoniczne jest aktywne przy styku zwartym CZUJ.USZK WYL. #PRZEGL OBYDWA ZAL. WYL. Po wykonaniu nastaw dane są zapamiętywane po 2 minutach lub po zamknięciu klapki. 27/03/ C DIEMATIC 3 27

28 11.3Nastawy wykonywane przez instalatora (ciąg dalszy) Nacisnąć Wyświetlacz Ustawiany parametr następnie WE.TEL: NOC OCHRONY CWU+CIE CIEPLO CWU THERM A OBNIZ. STOP Włączenie ochrony kotła przed zamarznięciem NIE UŻYWANE NIE UŻYWANE NIE UŻYWANE Podłączenie termostatu pokojowego do obiegu A Temperatura obniżona jest utrzymana Terperatura obniżona jest utrzymana tylko w razie altywowania trybu ochrony przed mrozem, w innym przypadku kocioł jest wyłączony Nastawa fabryczna OCHRONY NOC: OBNIZ. PREDK.P: Nie stosuje się dla QUADRODENS AUTO #ROZNE PARAM. WYS. SZER.PASMA* K/M PRZESUN.* WYBIEG P. GRZEW WYBIEG P. CWU* ADAPT* CWU* *Ten wiersz wyświetla się tylko dla wyposażenia dodatkowego, obiegów i czujników, które są rzeczywiście podłączone. **Zaleca się nastawienie tego parametru na 0. Dzięki temu wyłączenie następuje z opóźnieniem 30 sekund. Zakres OCHRONY CWU+CIE CIEPLO CWU THERM A NOC: OBNIZ. lub NOC: STOP AUTO, MIN.; 50 %, MAX CZAS-DZIEN Stałe wyświetlanie godziny - dnia CZAS-DZIEN TEMP.KOTLA Stałe wyświetlanie temperatury TEMP.KOTLA NAPRZEM. Naprzemienne wyświetlanie dwóch NAPRZEM. NAPRZEM. parametrów WLACZ WYLACZ. PRIORYTET MIESZACZ BEZ.PRIOR Nastawa szerokości pasma zaworów trójdrogowych Nastawa rozpiętości minimalnej temperatury między kotłem i obiegiem mieszaczowym Nastawa wybiegu pomp po wyłączeniu zapotrzebowania na c.o. Nastawa wybiegu pompy po wyłączeniu ładowania c.w.u. Automatyczna regulacja temperatury ogrzewania jest dozwolona dla każdego obiegu grzewczego posiadającego czujnik pokojowy Charakterystyki grzewcze są stałe, możliwa jest tylko zmiana ręczna Pełny priorytet dla przygotowywania c.w.u.: przerwanie ogrzewania i ogrzewania basenu Priorytet dla przygotowywania c.w.u., instalacja c.o. będzie jednak podgrzewana przez obieg mieszaczowy, o ile moc grzewcza kotła będzie dostateczna Obieg grzewczy i przygotowanie c.w.u. są zasilane równocześnie. Uwaga: Ryzyko przegrzania obiegu kotłowego. 12 K 4 do 16 K 4 K 0 do 16 K 4 min. 0 do 15 min. 0 min.** 0 do 15 min. WLACZ PRIORYTET WLACZ lub WYLACZ. PRIORYTET, MIESZACZ lub BEZ.PRIOR ANTYLEG.* Ochrona przez legionellami NIE ZAL lub NIE MIN CZAS P.PAL Nastawa minimalnego czasu pracy palnika 1 min. 0 do 4 min. Nastawa użytkownika 28 DIEMATIC 3 27/03/ C

29 INERCJA BUD. Zmiana nastawy fabrycznej jest uzasadniona tylko wwyjątkowych wypadkach. 0 dla budynków o niskiej bezwładności cieplnej. 3 dla budynków o normalnej bezwładności cieplnej. 10 dla budynków o wysokiej bezwładności cieplnej. KRZYWA OB... Nastawa niezależna dla każdego obiegu. - Charakterystyka grzewcza obiegu A Maksymalna temperatura kotła (nastawa fabryczna 75 C) x Temperatura zewnętrzna ( C) y Temperatura zasilania ( C) - Charakterystyka grzewcza obiegu B 4,0 3,0 2,25 2,0 Maksymalna temperatura kotła (nastawa fabryczna 50 C) Minimalna temperatura kotła (nastawa fabryczna 20 C) x y Temperatura zewnętrzna ( C) Temperatura zasilania ( C) 27/03/ C DIEMATIC 3 29

30 WPL.POKOJU Umożliwia regulację wpływu czujnika pokojowego na temperaturę wody danego obiegu grzewczego. brak wpływu (zdalne sterowanie zamontowane w niewłaściwym 0 miejscu) 1 nieznaczny wpływ 3 średni wpływ (zalecane) 10 praca jak z termostatem pokojowym WY TEL Zestyk wyjścia telefonicznego znajduje się pomiędzy zaciskami 3 i 4 listwy zacisków telefonicznych konsoli DIEMATIC. WE.TEL: Ustalenie rodzaju styku (styk rozwierny lub zwierny), który uaktywnia funkcję przynależną do wejścia telefonicznego. WE.TEL: Umożliwia ustalenie funkcji powiązanej z wejściem telefonicznym. Wejście telefoniczne znajduje się pomiędzy zaciskami 1 i 2 listwy zacisków telefonicznych konsoli DIEMATIC. Nastawa WE.TEL: ZAL. WYL. ZAL. WYL. Stan WE.TEL: ZAL. WYL. WYL. ZAL. OCHRONY Tryb pracy wybrany na kotle Tryb ochrony przeciwzamaro żeniowej Tryb ochrony przeciwzamarożeniowej Tryb pracy wybrany na kotle WE.TEL: CWU+CIE CIEPLO CWU THERM A NIE UŻYWANE NIE UŻYWANE NIE UŻYWANE Podłączenie termostatu pokojowego do obiegu A Obieg A wyłączony. Tryb pracy wybrany na kotle. NOC Parametr ten jest wyświetlany, gdy minimum jeden obieg grzewczy nie posiada czujnika pokojowego. Obieg bez czujnika pokojowego: - NOC: OBNIZ. (obniżenie): W okresie pracy z obniżoną temperaturą utrzymana jest obniżona temperatura. Pompa obiegu grzewczego pracuje ciągle. - NOC: STOP (WYŁ.): W okresie pracy z obniżoną temperaturą ogrzewanie jest wyłączone. Jeżeli funkcja ochrony instalacji przed zamarznięciem jest aktywna, aktywna jest funkcja NOC: OBNIŻ.. Obiegi grzewcze z czujnikiem pomieszczenia: - NOC:STOP jest aktywna, gdy temperatura pomieszczenia jest wyższa od wartości zadanej. - NOC: OBNIZ. jest aktywna, gdy temperatura pomieszczenia jest niższa od wartości zadanej. 30 DIEMATIC 3 27/03/ C

31 11.4Inne Nacisnąć Wyświetlacz Ustawiany parametr następnie #ROZNE PARAM. WYS. Nastawę parametru wykonuje się przyciskami lub. Nastawa fabryczna Zakres NAPRZEM. Naprzemienne wyświetlanie dwóch parametrów. NAPRZEM. CZAS-DZIEN Stałe wyświetlanie godziny - dnia. NAPRZEM. NAPRZEM. TEMP.KOTLA Stałe wyświetlanie temperatury. TEMP.KOTLA V3V SZER.PASMA Szerokość pasma regulacji 3-drogowego zaworu mieszającego. 12 K 4 do 16 K SZER.PASMA PAL ** Szerokość pasma regulacji kotła. 20 K 10 do 30 K K/M PRZESUN. * Minimalne odchylenie temperatury między kotłem i mieszaczem. 4 K 0 do 16 K WYBIEG P. GRZEW Opóźnienie wyłączenia pomp c.o.. 4 min. 0 do 15 minut WYBIEG P. CWU * ADAPT * CWU * CWU * WLACZ WYLACZ. PRIORYTET MIESZACZ BEZ.PRIOR KOCIOL ELEK. Opóźnienie wyłączenia pompy c.w.u.. Automatyczne dopasowanie charakterystyk grzewczych poszczególnych obiegów, posiadających czujnik pokojowy, których wpływ jest > 0. Charakterystyki grzewcze można zmieniać tylko ręcznie. Przerwanie ogrzewania i podgrzewania basenu w trakcie wytwarzania c.w.u.. Wytwarzanie ciepłej wody i ogrzewanie obiegów grzewczych mieszaczowych, gdy będąca do dyspozycji moc jest wystarczająca. Równoczesne grzewanie i wytwarzanie c.w.u.. Ryzyko przegrzania obiegu kotłowego. Wytwarzanie ciepłej wody przez kocioł. Wytwarzanie c.w.u. przez kocioł w trybie zimowym i przez grzałkę elektryczną w trybie letnim. 0 min. (uwzględniono opóźnienie 30 sekund) WLACZ PRIORYTET KOCIOL 0 do 15 minut WLACZ WYLACZ. PRIORYTET MIESZACZ BEZ.PRIOR KOCIOL ELEK. ANTYLEG. * Ochrona przez legionellami NIE ZAL NIE MIN CZAS P.PAL Nastawa minimalnego czasu pracy palnika 1 min. 0 do 4 minut OPOZN. STOPNIA Opóźnienie palnika 4 min. 1 do 10 minut WYBIEG P.KOTLA ODCIA.PAL Opóźnienie wyłączenia pompy grzewczej przy przełączaniu kaskadowym. Zatrzymanie pomp grzewczych i c.w.u., gdy temperatura kotła spadnie poniżej temperatury minimalnej T.MIN.KOTLA 3 min. 1 do 30 minut NIE ZAL NIE Nastawa użytkow nika * Wiersze lub strony są wyświetlane tylko dla faktycznie przyłączonego dodatkowego wyposażenia, obiegów lub czujników. Po wykonaniu nastaw dane są zapamiętywane po 2 minutach lub po zamknięciu klapki. 27/03/ C DIEMATIC 3 31

32 SZER.PASMA Możliwość zwiększenia szerokości pasma, gdy zawory szybko pracują, lub zmniejszenia, gdy pracują powoli. WYBIEG P. GRZEW Opóźnienie wyłączenia pompy grzewczej zapobiega przegrzaniu kotła. WYBIEG P. CWU Opóźnienie wyłączenia pompy ładującej zasobnik zapobiega przegrzaniu kotła i obiegu grzewczego. CWU (jeżeli podgrzewacz jest podłączony) - KOCIOL: Wytwarzanie ciepłej wody przez kocioł. - ELEK.: W trybie pracy zimowej: Wyjście dodatkowe jest wyłączone, a podgrzewacz jest podgrzewany przez kocioł. w trybie pracy letniej: Wyjście dodatkowe steruje urządzeniem, które zapewnia podgrzewanie podgrzewacza grzałką elektryczną (sterowanie termostatyczne), a ogrzewanie jest wyłączone. Przy pomocy funkcji CWU ELEKTR. nie może być sterowana żadna pompa obiegu dodatkowego. ANTYLEG. (jeżeli podgrzewacz jest podłączony) W każdą sobotę od godziny 4 do 5 podgrzewacz c.w.u. jest podgrzewany do temperatury 70 C. Funkcja ochrony przed legionellozą pozwala zapobiegać pojawianiu się bakterii legionella w zasobniku. Nastawić maksymalną temperaturę kotła (T.MAX KOTLA na 80 C oraz przewidzieć urządzenie mieszające, które zapobiegnie wypływowi ciepłej wody o temp. powyżej 60 C. 32 DIEMATIC 3 27/03/ C

33 12 Montaż 12.1Montaż czujnika temperatury zewnętrznej Dobór miejsca zainstalowania czujnika: - Na ścianie zewnętrznej, o ile to możliwe - na ścianie północnej - Miejsce z oddziaływaniem zmiennych czynników atmosferycznych - Chronione przed bezpośrednim oddziaływaniem promieni słonecznych - Łatwo dostępne Z: Strefa mieszkalna kontrolowana czujnikiem H: Wysokość mieszkalna kontrolowana czujnikiem A: Zalecane położenie na narożu budynku B: Dozwolone miejsce zamontowania czujnika 12.2Niezalecane miejsca zamontowania czujnika 12.3Montaż czujnika temperatury zewnętrznej Wkręty do drewna Ø 4 + Kołki (w zakresie dostawy) 12.4Montaż wyposażenia dodatkowego patrz: Instrukcja dla wyposażenia dodatkowego. 27/03/ C DIEMATIC 3 33

34 M ~ 12.5Podłączenia elektryczne Przed jakąkolwiek czynnością wykonywaną na instalacji grzewczej należy odłączyć zasilanie elektryczne (na przykład przez odpowiedni bezpiecznik lub wyłącznik główny). Przed ponownym włączeniem należy o tym poinformować wszystkie osoby. Podłączenie powinien wykonać uprawniony elektryk Nie wolno dokonywać zmian w wewnętrznych połączeniach konsoli sterowniczej. Kable czujników oraz pod napięciem 230V muszą być oddzielone od siebie. W kotle: Wykorzystać 2 przejścia kablowe: Zastosować 2 kanały kablowe w odstępie minimum 10 cm N N DIEMATIC 3 27/03/ C

35 13 Kontrola parametrów oraz wejść/wyjść (tryb testowania) Nacisnąć Wyświetlacz Stan parametrów, wyjść i wejść 10 sek. następnie następnie następnie #PARAMETRY MOC % WART ZAD POM % SRED. T. ZEW OBL.TEMP KOT. TEMP KOTLA OBL.TEMP A OBL.TEMP B * TEMP OB.B * POKRETLO A * POKRETLO B * ROW. PRZES. A * ROW. PRZES. B * Aktualna moc Aktualna prędkość obrotowa pompy Średnia temperatura zewnętrzna Obliczeniowa temperatura kotła Mierzona temperatura kotła Obliczeniowa temperatura dla obiegu A Obliczeniowa temperatura dla obiegu B Zmierzona temperatura zasilania B Pozycja pokrętła korekty temperatury czujnika pokojowego A Pozycja pokrętła korekty temperatury czujnika pokojowego B Przesunięcie równoległe obliczone dla obiegu A Przesunięcie równoległe obliczone dla obiegu B #HISTORIA UST. Przegląd usterek 1 UST Zapamiętana usterka oraz dzień, miesiąc i godzina wystąpienia 10 UST... Zapamiętana usterka oraz dzień, miesiąc i godzina wystąpienia #TEST WYJSC MOC PALNIKA % WYDAJN POMPY % POMPA K.: NIE/ZAL OB.DODAT:ZAL/WYL POMP. CWU:ZAL/WYL * OTW. M. B:ZAL/WYL * ZAM. M. B:ZAL/WYL * POMP. OB. B:ZAL/WYL * WYJ TELEF: ZAL/WYL Wskazuje moc palnika Wskazuje moc pompy ZAL/WYL pompy kotłowej Zal./Wył. wyjścia dodatkowego Zał./Wył. pompy ładującej lub mieszaczowej Otwieranie mieszacza dla obiegu B Zamykanie mieszacza dla obiegu B Zał./Wył. pompy obiegu B Praca/wyłączenie wyjścia przekaźnika telefonicznego * Wiersze lub strony są wyświetlane tylko dla faktycznie przyłączonego dodatkowego wyposażenia, obiegów lub czujników. ** Wiersze wyświetlane są tylko dla kotła 1. 27/03/ C DIEMATIC 3 35

36 Nacisnąć Wyświetlacz Stan parametrów, wyjść i wejść następnie następnie następnie #TEST WEJSC ZAWÓR GAZ. Zawór gazu otwarty (1) lub zamknięty (0) PLOMIEN Płomień obecny (1) lub brak płomienia (0) USZKODZ. Zgłoszenie usterki: tak 1 lub nie 0 VER ROM Informacja kontrolna dla instalatora VER EEPROM Informacja kontrolna dla instalatora TELEFON Zworka na wejściu telefonicznym (1 = tak, 0 = brak) Z. STER. A ZAL/WYL * Zdalne sterowanie A (tak = tak, nie = brak) Z. STER. B ZAL/WYL * Zdalne sterowanie B (tak = tak, nie = brak) KOCIOL Typ kotła #KONFIGURACJA TRYB: 1 OBIEG/WSZ.OBIE QUADRO TAK/NIE #PRZEGL GODZ PRZEGL * ROK PRZ. M-C PRZEGL * DATA PRZEGL * Pozwala wybrać czy odstąpienie od programu dokonane przez zdalne sterowanie obowiązuje dla sterowania tylko jednego obiegu (1 OBIEG), czy wszystkich obiegów (WSZ.OBW.). Dla uaktywnienia funkcji QUADRO zawsze musi być wybrane ZAL (po TRYB), nastawa fabryczna : ZAL Aktywowanie funkcji, która wyzwala wyświetlenie PRZEGL, po osiągnięciu zaprogramowanej daty. Godzina, o której pojawia się wyświetlenie PRZEGL Rok, w którym pojawia się wyświetlenie PRZEGL Miesiąc, w którym pojawia się wyświetlenie PRZEGL. Dzień, w którym pojawia się wyświetlenie PRZEGL * Wiersze lub strony są wyświetlane tylko dla faktycznie przyłączonego dodatkowego wyposażenia, obiegów lub czujników. 14 Schemat ideowy patrz: Instrukcja techniczna kotła. 36 DIEMATIC 3 27/03/ C
