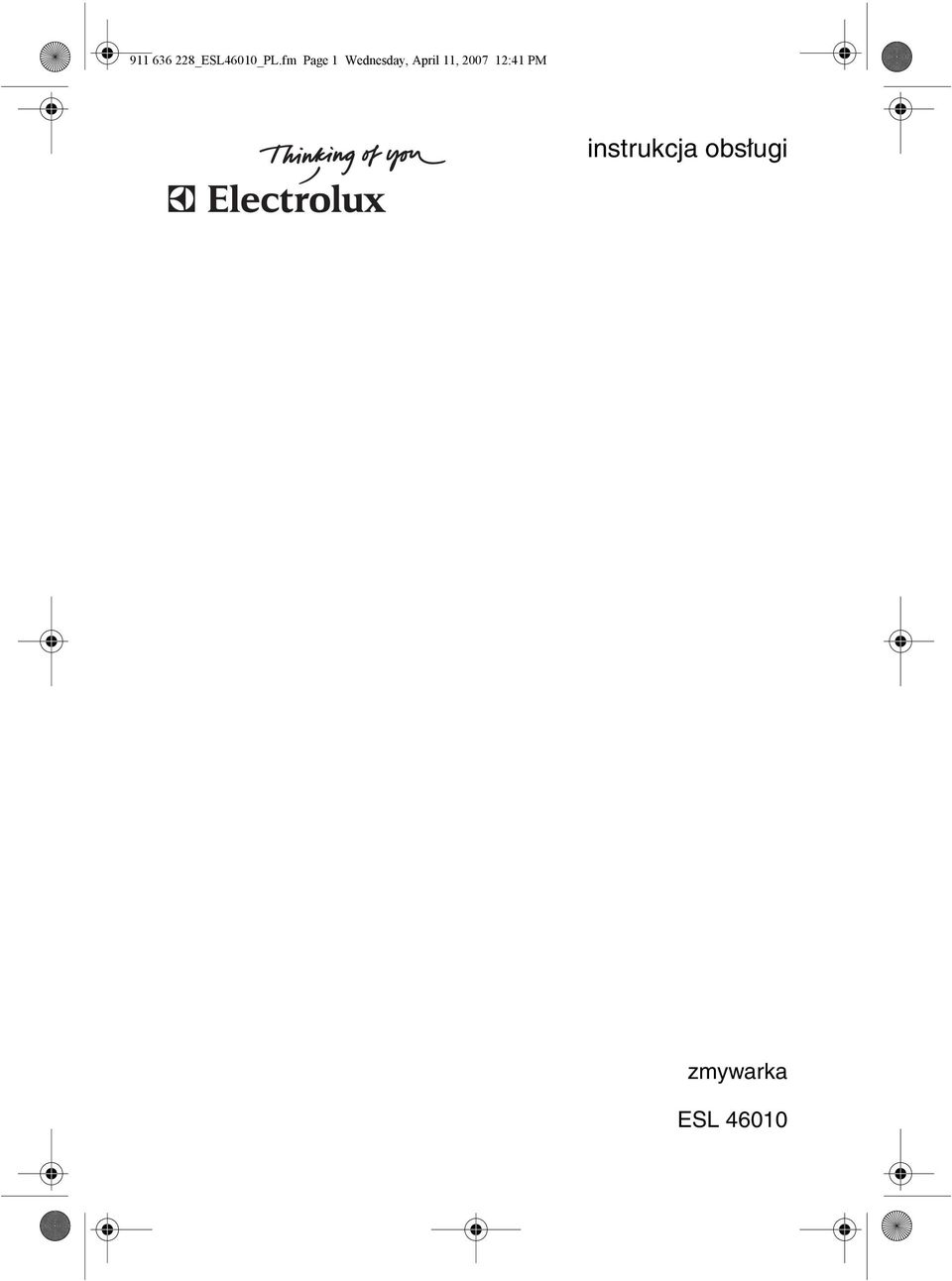

1 _ESL46010_PL.fm Page 1 Wednesday, April 11, :41 PM instrukcja obsługi zmywarka ESL 46010

2 _ESL46010_PL.fm Page 2 Wednesday, April 11, :41 PM We were thinking of you when we made this product

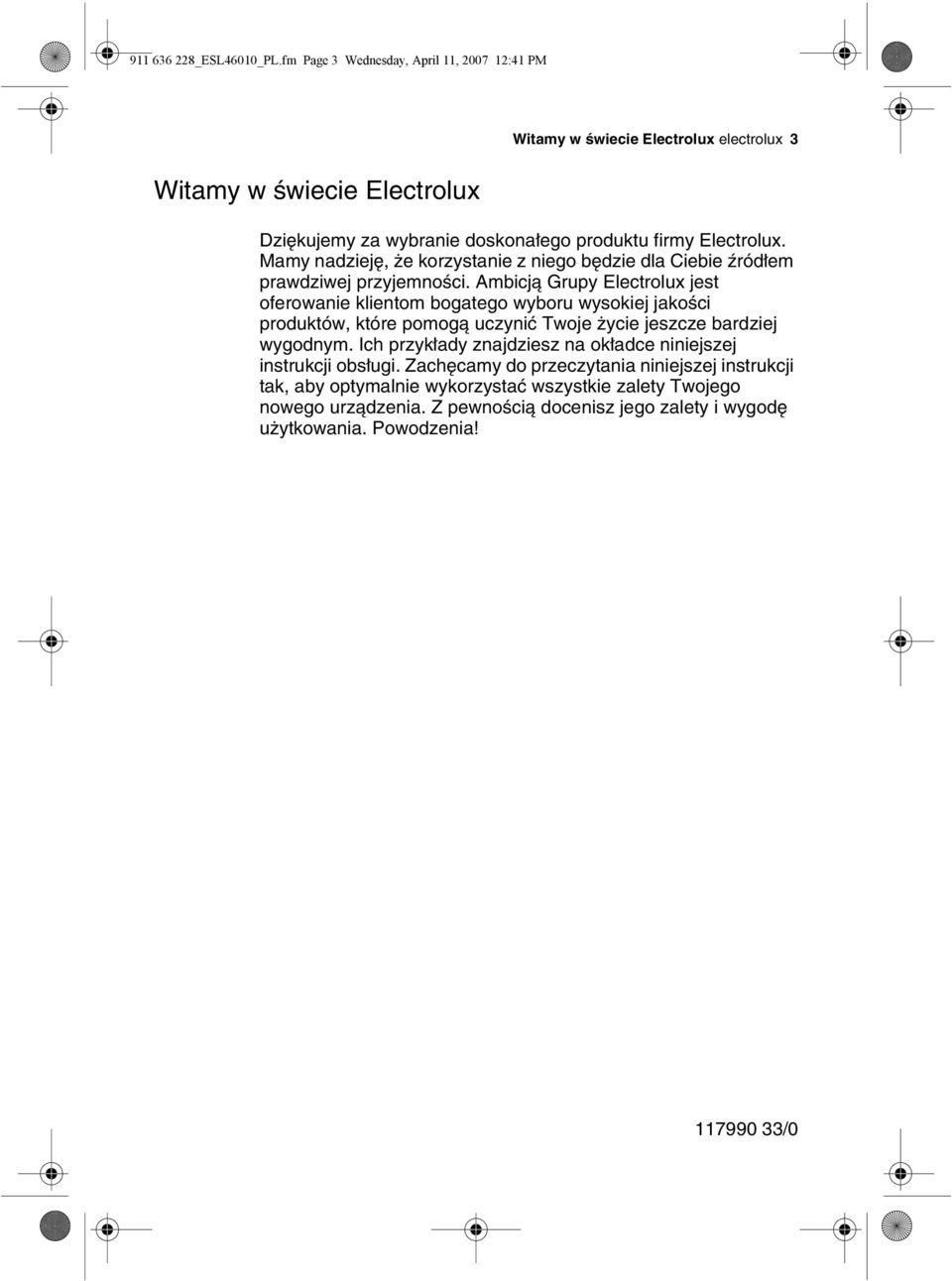

3 _ESL46010_PL.fm Page 3 Wednesday, April 11, :41 PM Witamy w świecie Electrolux Witamy w świecie Electrolux electrolux 3 Dziękujemy za wybranie doskonałego produktu firmy Electrolux. Mamy nadzieję, że korzystanie z niego będzie dla Ciebie źródłem prawdziwej przyjemności. Ambicją Grupy Electrolux jest oferowanie klientom bogatego wyboru wysokiej jakości produktów, które pomogą uczynić Twoje życie jeszcze bardziej wygodnym. Ich przykłady znajdziesz na okładce niniejszej instrukcji obsługi. Zachęcamy do przeczytania niniejszej instrukcji tak, aby optymalnie wykorzystać wszystkie zalety Twojego nowego urządzenia. Z pewnością docenisz jego zalety i wygodę użytkowania. Powodzenia! /0

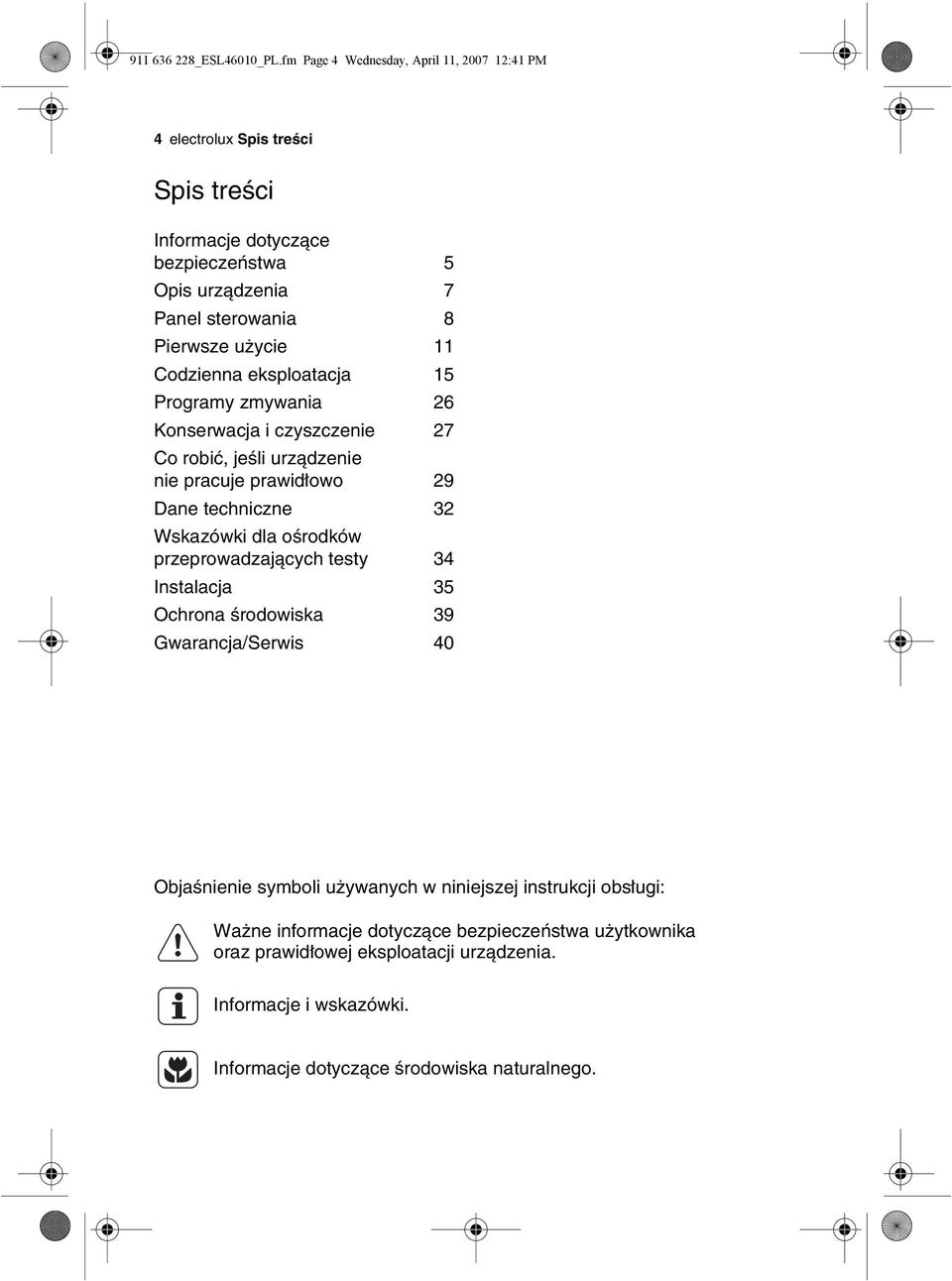

4 _ESL46010_PL.fm Page 4 Wednesday, April 11, :41 PM 4 electrolux Spis treści Spis treści Informacje dotyczące bezpieczeństwa 5 Opis urządzenia 7 Panel sterowania 8 Pierwsze użycie 11 Codzienna eksploatacja 15 Programy zmywania 26 Konserwacja i czyszczenie 27 Co robić, jeśli urządzenie nie pracuje prawidłowo 29 Dane techniczne 32 Wskazówki dla ośrodków przeprowadzających testy 34 Instalacja 35 Ochrona środowiska 39 Gwarancja/Serwis 40 Objaśnienie symboli używanych w niniejszej instrukcji obsługi: Ważne informacje dotyczące bezpieczeństwa użytkownika oraz prawidłowej eksploatacji urządzenia. Informacje i wskazówki. Informacje dotyczące środowiska naturalnego.

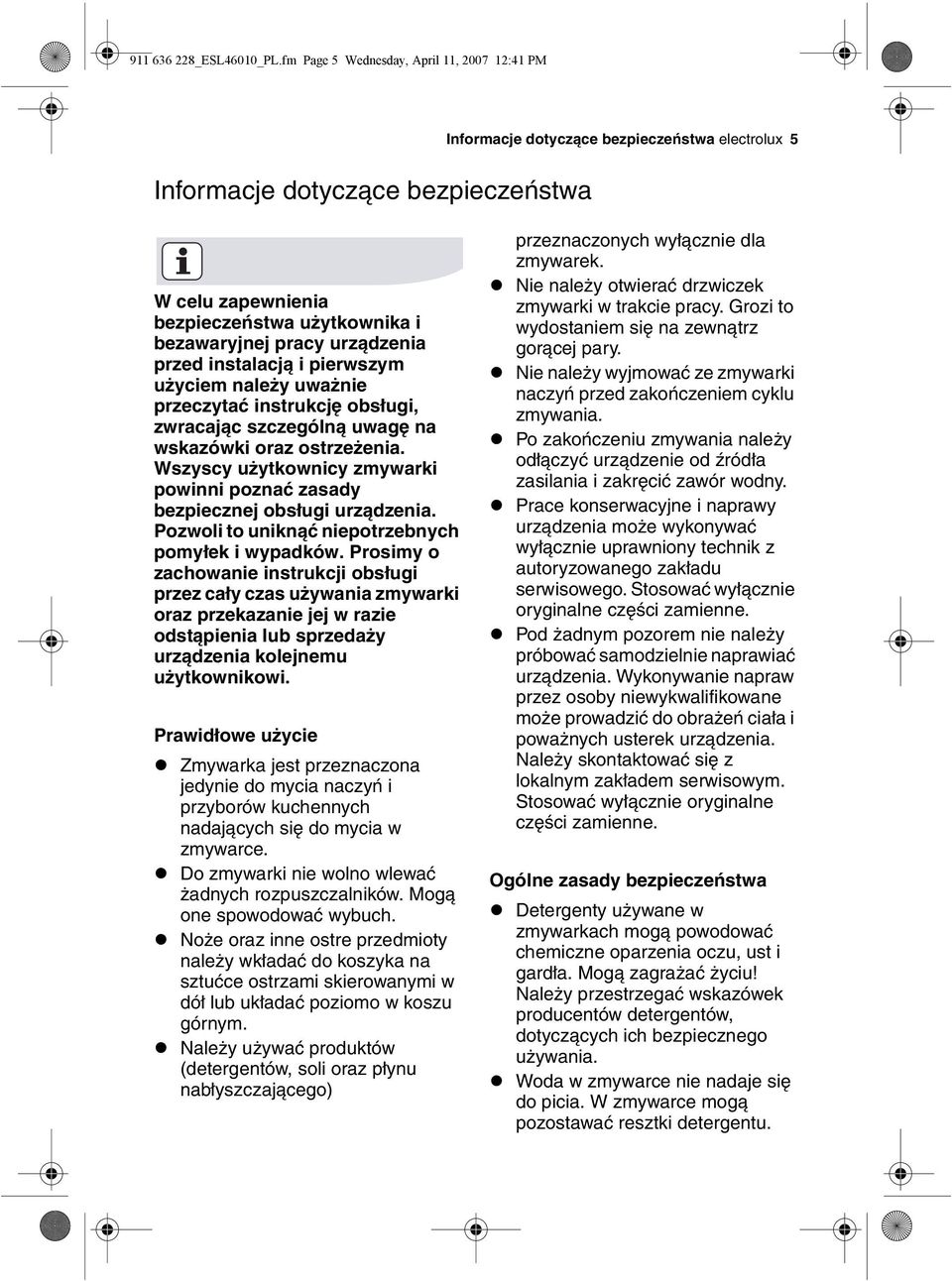

5 _ESL46010_PL.fm Page 5 Wednesday, April 11, :41 PM Informacje dotyczące bezpieczeństwa Informacje dotyczące bezpieczeństwa electrolux 5 W celu zapewnienia bezpieczeństwa użytkownika i bezawaryjnej pracy urządzenia przed instalacją i pierwszym użyciem należy uważnie przeczytać instrukcję obsługi, zwracając szczególną uwagę na wskazówki oraz ostrzeżenia. Wszyscy użytkownicy zmywarki powinni poznać zasady bezpiecznej obsługi urządzenia. Pozwoli to uniknąć niepotrzebnych pomyłek i wypadków. Prosimy o zachowanie instrukcji obsługi przez cały czas używania zmywarki oraz przekazanie jej w razie odstąpienia lub sprzedaży urządzenia kolejnemu użytkownikowi. Prawidłowe użycie Zmywarka jest przeznaczona jedynie do mycia naczyń i przyborów kuchennych nadających się do mycia w zmywarce. Do zmywarki nie wolno wlewać żadnych rozpuszczalników. Mogą one spowodować wybuch. Noże oraz inne ostre przedmioty należy wkładać do koszyka na sztućce ostrzami skierowanymi w dół lub układać poziomo w koszu górnym. Należy używać produktów (detergentów, soli oraz płynu nabłyszczającego) przeznaczonych wyłącznie dla zmywarek. Nie należy otwierać drzwiczek zmywarki w trakcie pracy. Grozi to wydostaniem się na zewnątrz gorącej pary. Nie należy wyjmować ze zmywarki naczyń przed zakończeniem cyklu zmywania. Po zakończeniu zmywania należy odłączyć urządzenie od źródła zasilania i zakręcić zawór wodny. Prace konserwacyjne i naprawy urządzenia może wykonywać wyłącznie uprawniony technik z autoryzowanego zakładu serwisowego. Stosować wyłącznie oryginalne części zamienne. Pod żadnym pozorem nie należy próbować samodzielnie naprawiać urządzenia. Wykonywanie napraw przez osoby niewykwalifikowane może prowadzić do obrażeń ciała i poważnych usterek urządzenia. Należy skontaktować się z lokalnym zakładem serwisowym. Stosować wyłącznie oryginalne części zamienne. Ogólne zasady bezpieczeństwa Detergenty używane w zmywarkach mogą powodować chemiczne oparzenia oczu, ust i gardła. Mogą zagrażać życiu! Należy przestrzegać wskazówek producentów detergentów, dotyczących ich bezpiecznego używania. Woda w zmywarce nie nadaje się do picia. W zmywarce mogą pozostawać resztki detergentu.

6 _ESL46010_PL.fm Page 6 Wednesday, April 11, :41 PM 6 electrolux Informacje dotyczące bezpieczeństwa Drzwiczki zmywarki powinny być zawsze zamknięte, za wyjątkiem momentu wkładania lub wyjmowania naczyń. Dzięki temu zapobiegnie się niebezpieczeństwu przewrócenia się o otwarte drzwiczki i zranienia się. Nie wolno siadać ani stawać na otwartych drzwiczkach. Bezpieczeństwo dzieci Urządzenie mogą obsługiwać jedynie osoby dorosłe. Nie zezwalać dzieciom na obsługiwanie zmywarki bez nadzoru. Opakowanie należy przechowywać w miejscu niedostępnym dla dzieci. Istnieje ryzyko uduszenia. Detergenty należy przechowywać w bezpiecznym miejscu niedostępnym dla dzieci. Dzieci nie powinny znajdować się w pobliżu zmywarki, gdy jej drzwi są otwarte. Ze względów bezpieczeństwa zabrania się dokonywania jakichkolwiek modyfikacji lub zmian konstrukcyjnych w urządzeniu. Nigdy nie należy używać zmywarki, jeśli przewód elektryczny, węże; panel sterujący, blat roboczy lub obszar cokołu są uszkodzone w taki sposób, że wnętrze urządzenia jest łatwo dostępne. Należy skontaktować się z lokalnym zakładem serwisowym, aby uniknąć zagrożeń. Aby uniknąć uszkodzeń części hydraulicznych oraz elektrycznych nie należy nawiercać ścianek bocznych urządzenia. Podłączenie elektryczne i hydrauliczne należy wykonywać zgodnie z instrukcjami podanymi w odpowiednich rozdziałach. Instalacja Po rozpakowaniu, sprawdzić, czy zmywarka nie została uszkodzona w czasie transportu. Zabrania się podłączania uszkodzonego urządzenia do zasilania. Jeśli zmywarka jest uszkodzona, należy skontaktować się z dostawcą. Przed rozpoczęciem eksploatacji należy zdjąć opakowanie. Wszystkie prace elektryczne i hydrauliczne potrzebne do instalacji zmywarki muszą być wykonywane przez wykwalifikowaną oraz kompetentną osobę.

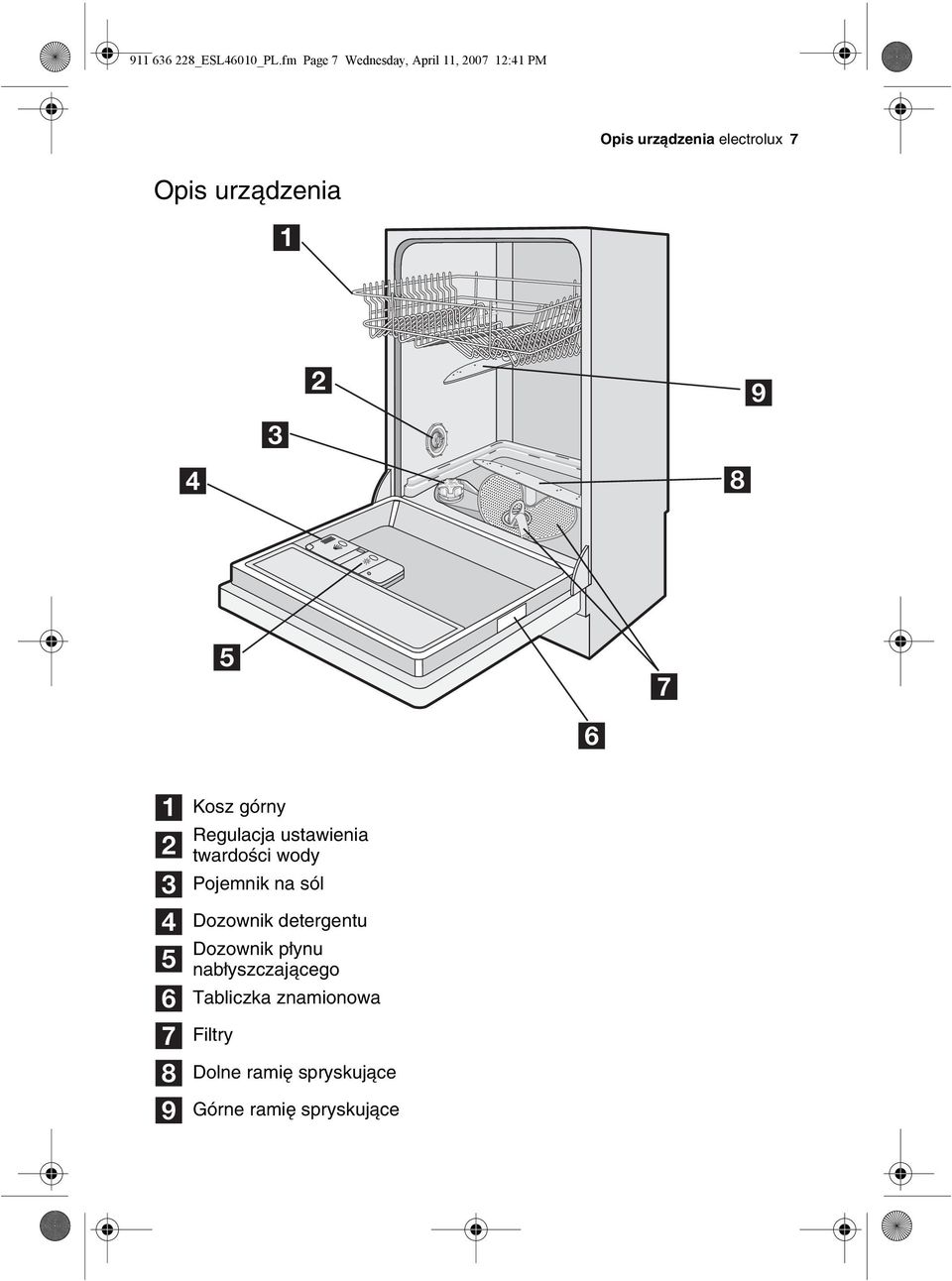

7 _ESL46010_PL.fm Page 7 Wednesday, April 11, :41 PM Opis urządzenia electrolux 7 Opis urządzenia Kosz górny Regulacja ustawienia twardości wody Pojemnik na sól Dozownik detergentu Dozownik płynu nabłyszczającego Tabliczka znamionowa Filtry Dolne ramię spryskujące Górne ramię spryskujące

8 _ESL46010_PL.fm Page 8 Wednesday, April 11, :41 PM 8 electrolux Panel sterowania Panel sterowania Przycisk Zał/Wył Wyświetlacz cyfrowy Przycisk opóźnienia uruchomienia Przyciski wyboru programów Kontrolki Na cyfrowym wyświetlaczu pokazują się następujące informacje: - poziom twardości wody, na który ustawione jest zmiękczanie wody, - szacunkowy czas do zakończenia trwającego programu, - włączenie lub wyłączenie płynu nabłyszczającego (TYLKO, gdy aktywna jest funkcja Uniwersalna tabletka do zmywarki ), - zakończenie programu (na cyfrowym wyświetlaczu pojawi się zero), - odliczanie do momentu opóźnionego uruchomienia, - kody błędów dotyczące nieprawidłowości w pracy zmywarki, - czy sygnały dźwiękowe są włączone/wyłączone. Sól Kontrolki Zapala się, gdy skończy się specjalna sól. Nabłyszczacz Zapala się, gdy skończy się płyn nabłyszczający. Funkcja Uniwersalna tabletka do zmywarki Oznacza włączenie/wyłączenie funkcji Uniwersalna tabletka do zmywarki (patrz Uniwersalna tabletka do zmywarki ).

9 _ESL46010_PL.fm Page 9 Wednesday, April 11, :41 PM Panel sterowania electrolux 9 Tryb ustawiania Należy zawsze pamiętać, że podczas: - ustawiania zmiękczacza wody, - wyłączania/włączania sygnałów dźwiękowych, - włączania/wyłączania dozownika płynu nabłyszczającego, urządzenie MUSI być w trybie ustawiania: Wcisnąć przycisk Zał/Wył, zapalą się kontrolki WSZYSTKICH programów = urządzenie jest w trybie ustawiania. Wcisnąć przycisk Zał/Wył, pali się kontrolka TYLKO jednego programu = ustawiony jest ostatnio wykonany lub wybrany program. W takim przypadku, aby powrócić do trybu ustawiania, należy anulować program. Aby anulować ustawiony lub trwający program Jednocześnie wcisnąć i przytrzymać dwa przyciski programów znajdujące się nad słowem Kasuj, aż zapalą się kontrolki przycisków programów. Program został anulowany i urządzenie jest w trybie ustawiania.

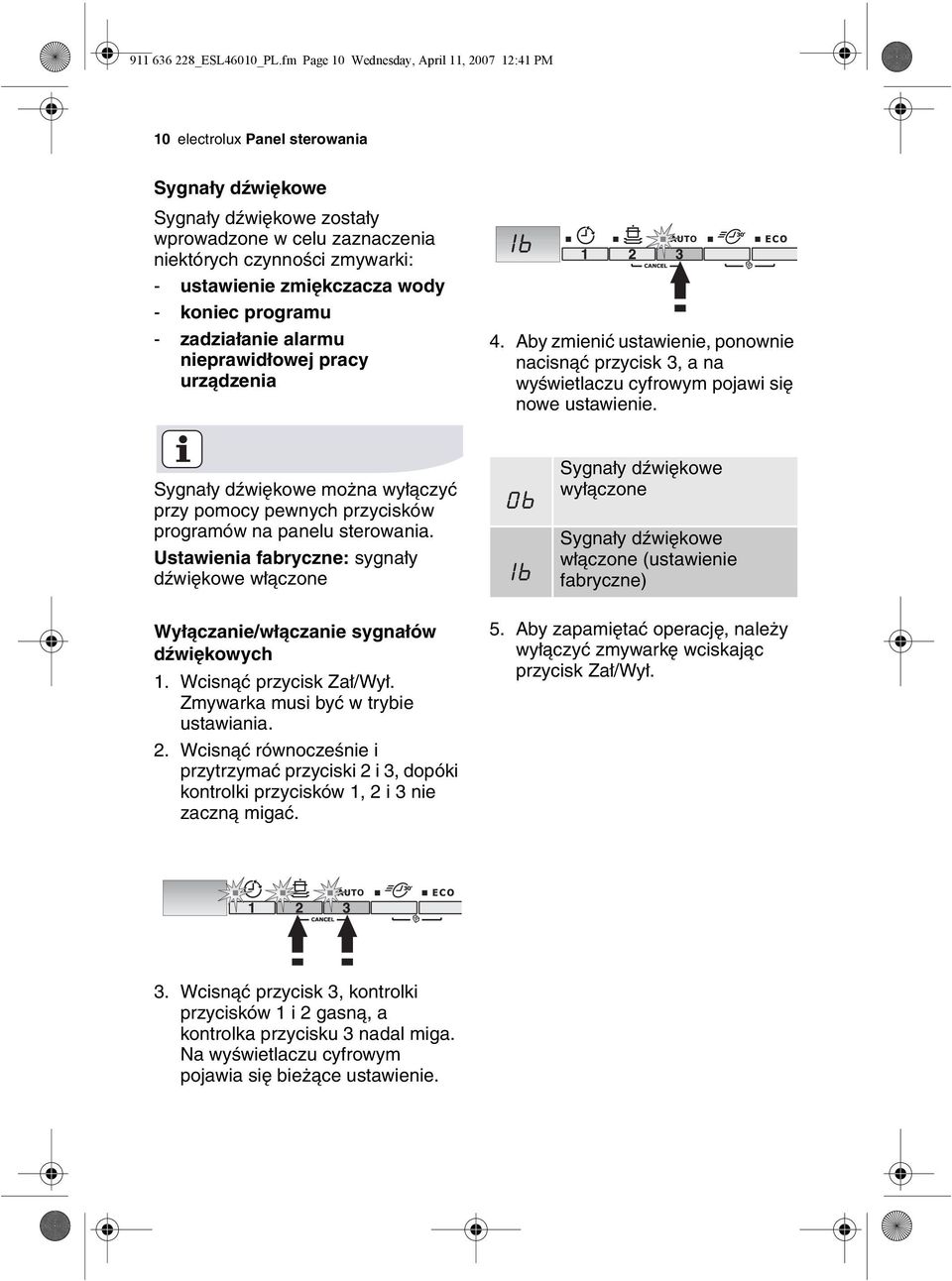

10 _ESL46010_PL.fm Page 10 Wednesday, April 11, :41 PM 10 electrolux Panel sterowania Sygnały dźwiękowe Sygnały dźwiękowe zostały wprowadzone w celu zaznaczenia niektórych czynności zmywarki: - ustawienie zmiękczacza wody - koniec programu - zadziałanie alarmu nieprawidłowej pracy urządzenia 4. Aby zmienić ustawienie, ponownie nacisnąć przycisk 3, a na wyświetlaczu cyfrowym pojawi się nowe ustawienie. Sygnały dźwiękowe można wyłączyć przy pomocy pewnych przycisków programów na panelu sterowania. Ustawienia fabryczne: sygnały dźwiękowe włączone Wyłączanie/włączanie sygnałów dźwiękowych 1. Wcisnąć przycisk Zał/Wył. Zmywarka musi być w trybie ustawiania. 2. Wcisnąć równocześnie i przytrzymać przyciski 2 i 3, dopóki kontrolki przycisków 1, 2 i 3 nie zaczną migać. Sygnały dźwiękowe wyłączone Sygnały dźwiękowe włączone (ustawienie fabryczne) 5. Aby zapamiętać operację, należy wyłączyć zmywarkę wciskając przycisk Zał/Wył. 3. Wcisnąć przycisk 3, kontrolki przycisków 1 i 2 gasną, a kontrolka przycisku 3 nadal miga. Na wyświetlaczu cyfrowym pojawia się bieżące ustawienie.

11 _ESL46010_PL.fm Page 11 Wednesday, April 11, :41 PM Pierwsze użycie electrolux 11 Pierwsze użycie Przed pierwszym użyciem zmywarki: Sprawdzić, czy podłączenia elektryczne i hydrauliczne zostały wykonane zgodne z instrukcją instalacji Wyjąć wszystkie opakowania z urządzenia Ustawianie zmiękczacza wody Wlać 1 litr wody do zbiornika na sól, a następnie wsypać sól do zmywarek Napełnić dozownik płynu nabłyszczającego Aby stosować detergenty typu: 3 w 1, 4 w 1, 5 w 1 itp... ustawić funkcję Uniwersalna tabletka do zmywarki (patrz Uniwersalna tabletka do zmywarki ). Ustawienie zmiękczacza wody Zmywarka jest wyposażona w system zmiękczania wody, dzięki któremu możliwe jest usuwanie minerałów i soli z wody doprowadzanej do urządzenia, które mogą mieć szkodliwy lub negatywny wpływ na działanie zmywarki. Im wyższa zawartość minerałów i soli, tym twardsza jest woda. Twardość wody jest mierzona w skali przeliczeniowej, w stopniach niemieckich, stopniach francuskich lub w mmol/l (milimolach na litr) (milimol na litr -międzynarodowa jednostka twardości wody). Zmiękczanie powinno być dopasowane do stopnia twardości wody na danym obszarze. W lokalnym zakładzie wodociągowym można uzyskać informację na temat twardości wody. Twardość wody * sól niepotrzebna Regulacja ustawienia twardości wody dh TH mmol/l ręczne elektroniczne Stosowa nie soli ,0-12,5 2 poziom 10 tak ,6-8,9 2 poziom 9 tak ,5-7,5 2 poziom 8 tak ,1-6,4 2 poziom 7 tak ,0-5,0 2 poziom 6 tak ,3-3,9 2 poziom 5 tak ,6-3,2 1 poziom 4 tak ,9-2,5 1 poziom 3 tak ,7-1,8 1 poziom 2 tak < 4 < 7 < 0,7 1 poziom 1 nie *

12 _ESL46010_PL.fm Page 12 Wednesday, April 11, :41 PM 12 electrolux Pierwsze użycie Zmiękczanie wody musi być ustawione obydwoma systemami regulacji: ręcznie, przy użyciu tarczy twardości wody, oraz elektronicznie, przy użyciu przycisków na panelu sterowania. Ustawianie ręczne Zmywarka jest fabrycznie ustawiona na pozycję Otworzyć drzwiczki zmywarki. 2. Wyjąć dolny kosz ze zmywarki. 3. Obrócić tarczę twardości wody i ustawić ją na pozycji 1 lub 2 (patrz tabelka). 4. Włożyć dolny kosz. Ustawianie elektroniczne Zmywarka jest fabrycznie ustawiona na poziom Wcisnąć przycisk Zał/Wył. Zmywarka musi być w trybie ustawiania. 2. Wcisnąć równocześnie i przytrzymać przyciski 2 i 3, dopóki kontrolki przycisków 1, 2 i 3 nie zaczną migać. 3. cisnąć przycisk 1, kontrolki przycisków 2 i 3 gasną, a kontrolka przycisku 1 nadal miga. Na wyświetlaczu cyfrowym widoczny jest obecny poziom oraz słychać sekwencję przerywanych sygnałów dźwiękowych. O obecnym poziomie informuje cyfra na wyświetlaczu oraz liczba przerywanych sygnałów dźwiękowych. Przykłady: wyświetla się, 5 przerywanych sygnałów dźwiękowych, przerwa, itd... = poziom 5 wyświetla się, 10 przerywanych sygnałów dźwiękowych, przerwa, itd... = poziom Aby zmienić poziom, należy nacisnąć przycisk 1. Każde naciśnięcie przycisku powoduje zmianę poziomu. (Wybór nowego poziomu, patrz karta). Przykłady: Jeśli obecny poziom to 5, wciśnięcie przycisku funkcji jeden raz zmienia poziom na 6. Jeśli obecny poziom to 10, wciśnięcie przycisku funkcji 1 jeden raz zmienia poziom na Aby zapamiętać operację, należy wyłączyć zmywarkę wciskając przycisk Zał/Wył.

13 _ESL46010_PL.fm Page 13 Wednesday, April 11, :41 PM Pierwsze użycie electrolux 13 Wsypywanie soli do zmywarki Należy stosować wyłącznie sól przeznaczoną do zmywarek. Inne rodzaje soli, a w szczególności sól kuchenna, mogą uszkodzić instalację zmiękczania wody w zmywarce. Napełniać solą tuż przed rozpoczęciem jednego z pełnych programów zmywania. Dzięki temu zapobiegnie się rozsypaniu soli lub rozlaniu słonej wody na dnie urządzenia, co mogłoby sprzyjać powstawaniu korozji. 4. Przed założeniem pokrywy sprawdzić, czy na gwincie lub na uszczelce nie pozostały resztki soli. 5. Dokręcić pokrywę obracając zgodnie z ruchem wskazówek zegara aż do słyszalnego kliknięcia. Nie należy się przejmować, jeśli, podczas wsypywania soli, z pojemnika na sól wypływa woda. Jest to zjawisko normalne. Aby wsypać sól: 1. Otworzyć drzwiczki, wyjąć dolny kosz, zdjąć pokrywę pojemnika na sól. 2. Wlać 1 litr wody do pojemnika (jest to konieczne jedynie przed pierwszym wsypaniem soli). 3. Przy pomocy lejka dostarczonego w komplecie wsypać sól aż do pełna. Kontrolka soli na panelu sterowania może pozostać włączona przez 2-6 godzin po uzupełnieniu soli, przy założeniu, że zmywarka jest przez ten czas włączona. Jeśli zastosowana sól rozpuszcza się dłużej, czas ten może być dłuższy. Nie ma to wpływu na pracę urządzenia.

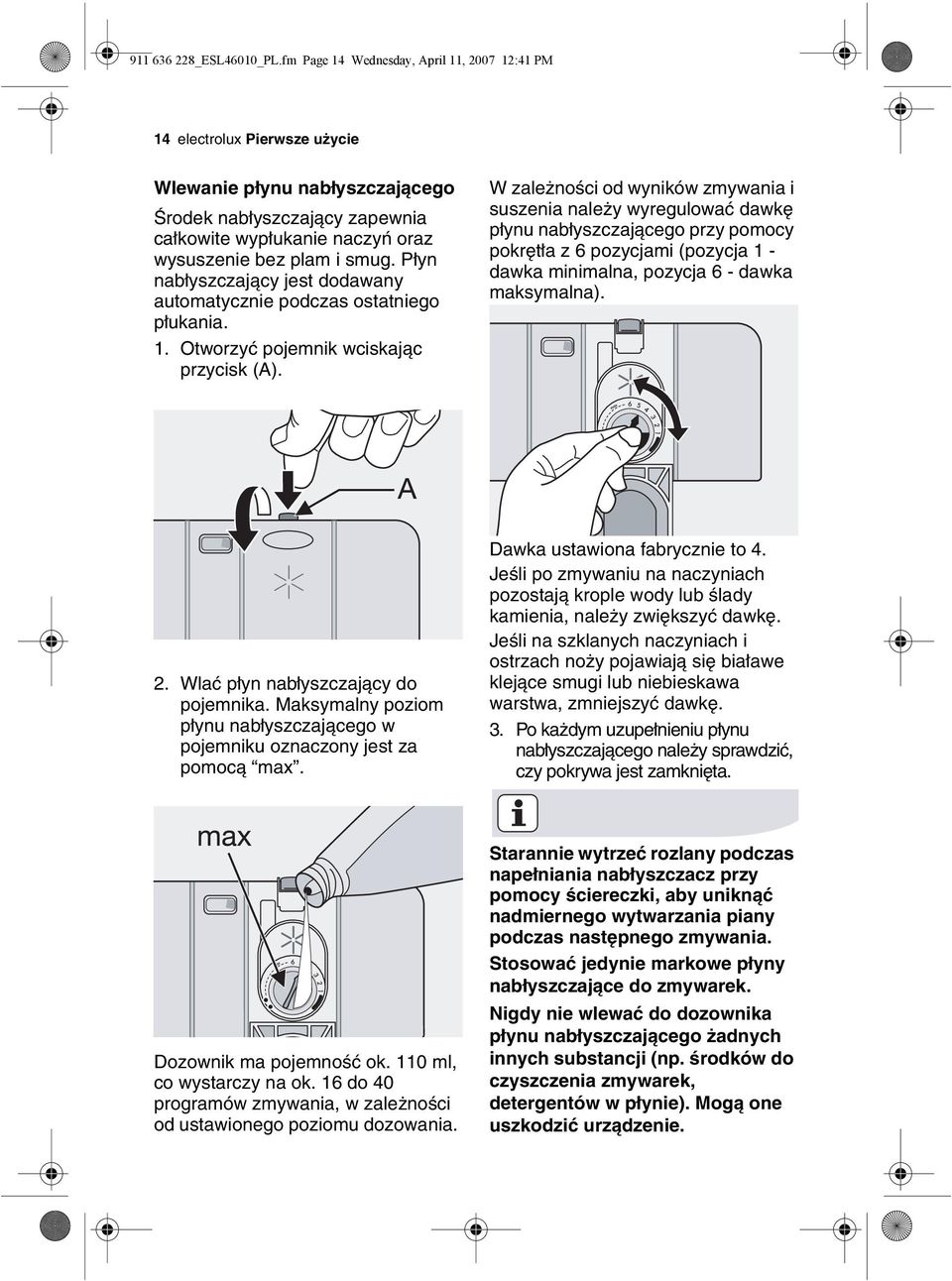

14 _ESL46010_PL.fm Page 14 Wednesday, April 11, :41 PM 14 electrolux Pierwsze użycie Wlewanie płynu nabłyszczającego Środek nabłyszczający zapewnia całkowite wypłukanie naczyń oraz wysuszenie bez plam i smug. Płyn nabłyszczający jest dodawany automatycznie podczas ostatniego płukania. 1. Otworzyć pojemnik wciskając przycisk (A). W zależności od wyników zmywania i suszenia należy wyregulować dawkę płynu nabłyszczającego przy pomocy pokrętła z 6 pozycjami (pozycja 1 - dawka minimalna, pozycja 6 - dawka maksymalna). 2. Wlać płyn nabłyszczający do pojemnika. Maksymalny poziom płynu nabłyszczającego w pojemniku oznaczony jest za pomocą max. Dawka ustawiona fabrycznie to 4. Jeśli po zmywaniu na naczyniach pozostają krople wody lub ślady kamienia, należy zwiększyć dawkę. Jeśli na szklanych naczyniach i ostrzach noży pojawiają się białawe klejące smugi lub niebieskawa warstwa, zmniejszyć dawkę. 3. Po każdym uzupełnieniu płynu nabłyszczającego należy sprawdzić, czy pokrywa jest zamknięta. Dozownik ma pojemność ok. 110 ml, co wystarczy na ok. 16 do 40 programów zmywania, w zależności od ustawionego poziomu dozowania. Starannie wytrzeć rozlany podczas napełniania nabłyszczacz przy pomocy ściereczki, aby uniknąć nadmiernego wytwarzania piany podczas następnego zmywania. Stosować jedynie markowe płyny nabłyszczające do zmywarek. Nigdy nie wlewać do dozownika płynu nabłyszczającego żadnych innych substancji (np. środków do czyszczenia zmywarek, detergentów w płynie). Mogą one uszkodzić urządzenie.

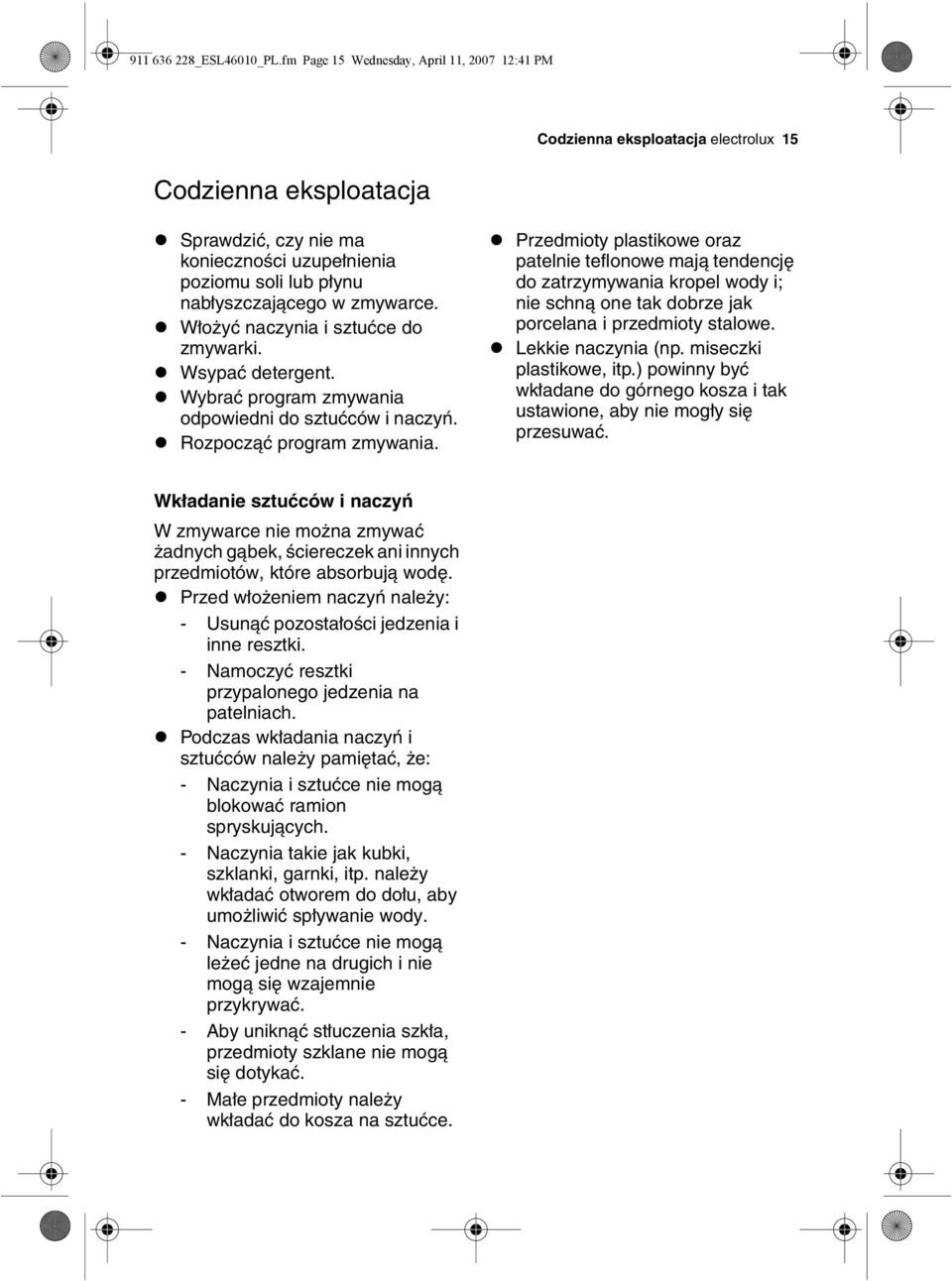

15 _ESL46010_PL.fm Page 15 Wednesday, April 11, :41 PM Codzienna eksploatacja Codzienna eksploatacja electrolux 15 Sprawdzić, czy nie ma konieczności uzupełnienia poziomu soli lub płynu nabłyszczającego w zmywarce. Włożyć naczynia i sztućce do zmywarki. Wsypać detergent. Wybrać program zmywania odpowiedni do sztućców i naczyń. Rozpocząć program zmywania. Przedmioty plastikowe oraz patelnie teflonowe mają tendencję do zatrzymywania kropel wody i; nie schną one tak dobrze jak porcelana i przedmioty stalowe. Lekkie naczynia (np. miseczki plastikowe, itp.) powinny być wkładane do górnego kosza i tak ustawione, aby nie mogły się przesuwać. Wkładanie sztućców i naczyń W zmywarce nie można zmywać żadnych gąbek, ściereczek ani innych przedmiotów, które absorbują wodę. Przed włożeniem naczyń należy: - Usunąć pozostałości jedzenia i inne resztki. - Namoczyć resztki przypalonego jedzenia na patelniach. Podczas wkładania naczyń i sztućców należy pamiętać, że: - Naczynia i sztućce nie mogą blokować ramion spryskujących. - Naczynia takie jak kubki, szklanki, garnki, itp. należy wkładać otworem do dołu, aby umożliwić spływanie wody. - Naczynia i sztućce nie mogą leżeć jedne na drugich i nie mogą się wzajemnie przykrywać. - Aby uniknąć stłuczenia szkła, przedmioty szklane nie mogą się dotykać. - Małe przedmioty należy wkładać do kosza na sztućce.

16 _ESL46010_PL.fm Page 16 Wednesday, April 11, :41 PM 16 electrolux Codzienna eksploatacja Mycie naczyń/sztućców w zmywarce nie należy zmywać: - Sztućce z rączkami z drewna, rogu, porcelany, macicy perłowej. - Przedmioty z plastiku nieodporne na ciepło. - Stare sztućce z klejonymi częściami nieodpornymi na działanie temperatury. - Naczynia i sztućce spiekane. - Przedmioty ze stopu Pewter lub miedzi. - Kryształ ołowiowy. - Przedmioty stalowe nieodporne na rdzewienie. - Deski drewniane. - Przedmioty z włókien z tworzywa sztucznego. można zmywać w ograniczonym zakresie: - Zmywać kamionkę jedynie, jeśli dany wyrób jest dopuszczony przez producenta do mycia w zmywarkach. - Wzory szkliwione mogą blednąć przy częstym zmywaniu. - Przedmioty ze srebra i aluminium mają tendencję do przebarwiania się podczas zmywania: Resztki, np. białko i żółtko jajka, musztarda itd. często powodują odbarwienia i plamy na przedmiotach ze srebra. W związku z tym, należy natychmiast usuwać resztki żywności ze srebra, jeśli przedmioty te nie są myte od razu po użyciu.

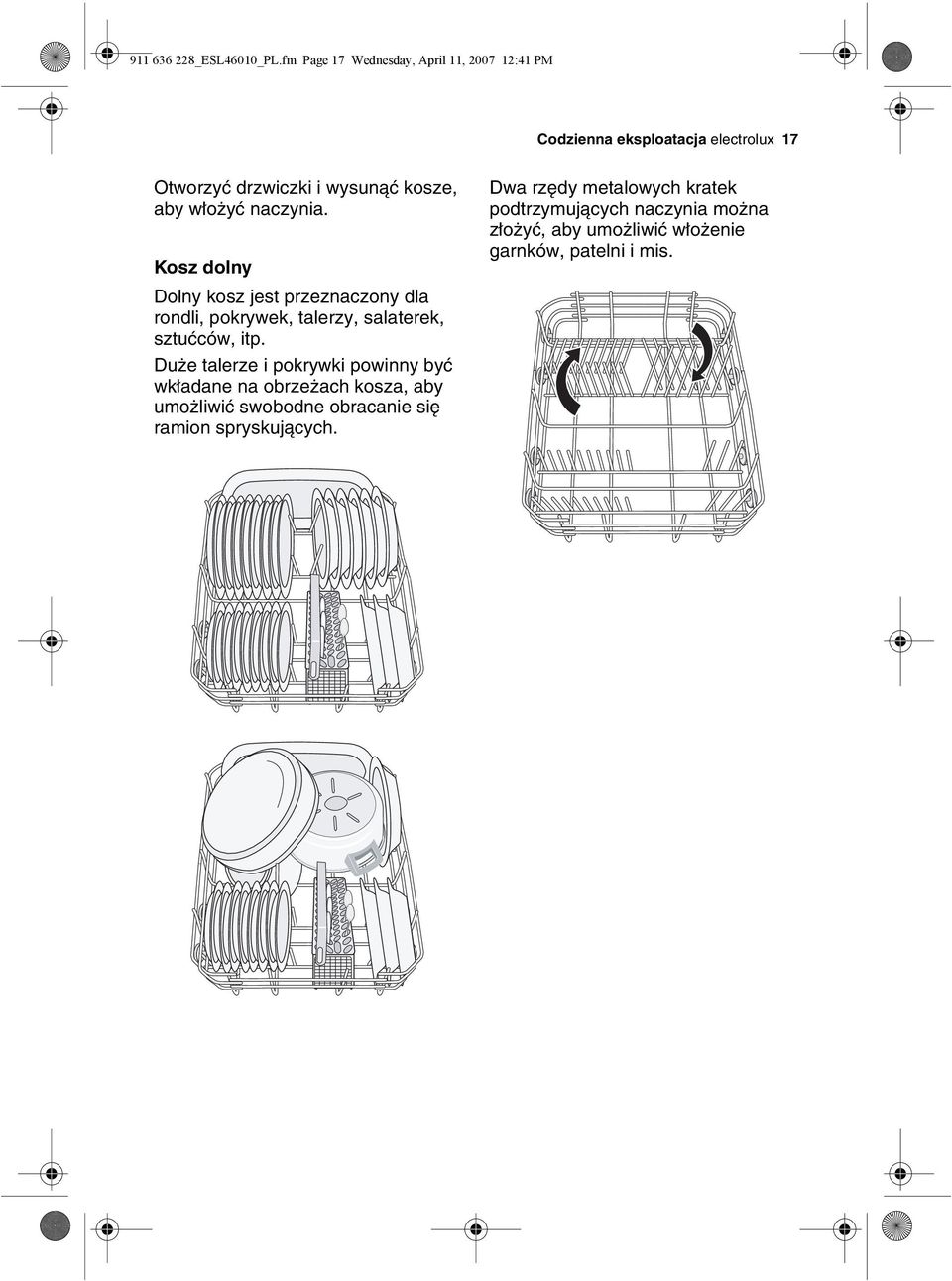

17 _ESL46010_PL.fm Page 17 Wednesday, April 11, :41 PM Codzienna eksploatacja electrolux 17 Otworzyć drzwiczki i wysunąć kosze, aby włożyć naczynia. Kosz dolny Dolny kosz jest przeznaczony dla rondli, pokrywek, talerzy, salaterek, sztućców, itp. Duże talerze i pokrywki powinny być wkładane na obrzeżach kosza, aby umożliwić swobodne obracanie się ramion spryskujących. Dwa rzędy metalowych kratek podtrzymujących naczynia można złożyć, aby umożliwić włożenie garnków, patelni i mis.

18 _ESL46010_PL.fm Page 18 Wednesday, April 11, :41 PM 18 electrolux Codzienna eksploatacja Kosz na sztućce Noże z długim ostrzem wkładane pionowo stanowią potencjalne zagrożenie. Długie i/lub ostrze sztućce, np. noże do mięsa, powinny być wkładane poziomo w górnym koszu. Należy uważać podczas wkładania i wyciągania ostrych przedmiotów, np. noży. Widelce i łyżki należy wkładać do specjalnego wyjmowanego kosza na sztućce trzonkami w dół, a noże trzonkami w górę (rys. 1). Aby ułatwić wkładanie koszyka na sztućce, zalecamy obniżenie jego uchwytu (rys. 2). (rys. 2) (rys. 1) W celu uzyskania najlepszych rezultatów zmywania zalecamy korzystanie z kratki na sztućce. Jeśli liczba oraz rozmiar sztućców nie pozwalają na zastosowanie kratki, można ją łatwo ukryć (rys. 3). (rys. 3) Jeśli z dna koszyka wystają trzonki sztućców co uniemożliwia obracanie się dolnego ramienia spryskującego, należy włożyć te sztućce trzonkami do góry. Wymieszać łyżki z innymi sztućcami, aby nie przylegały do siebie.

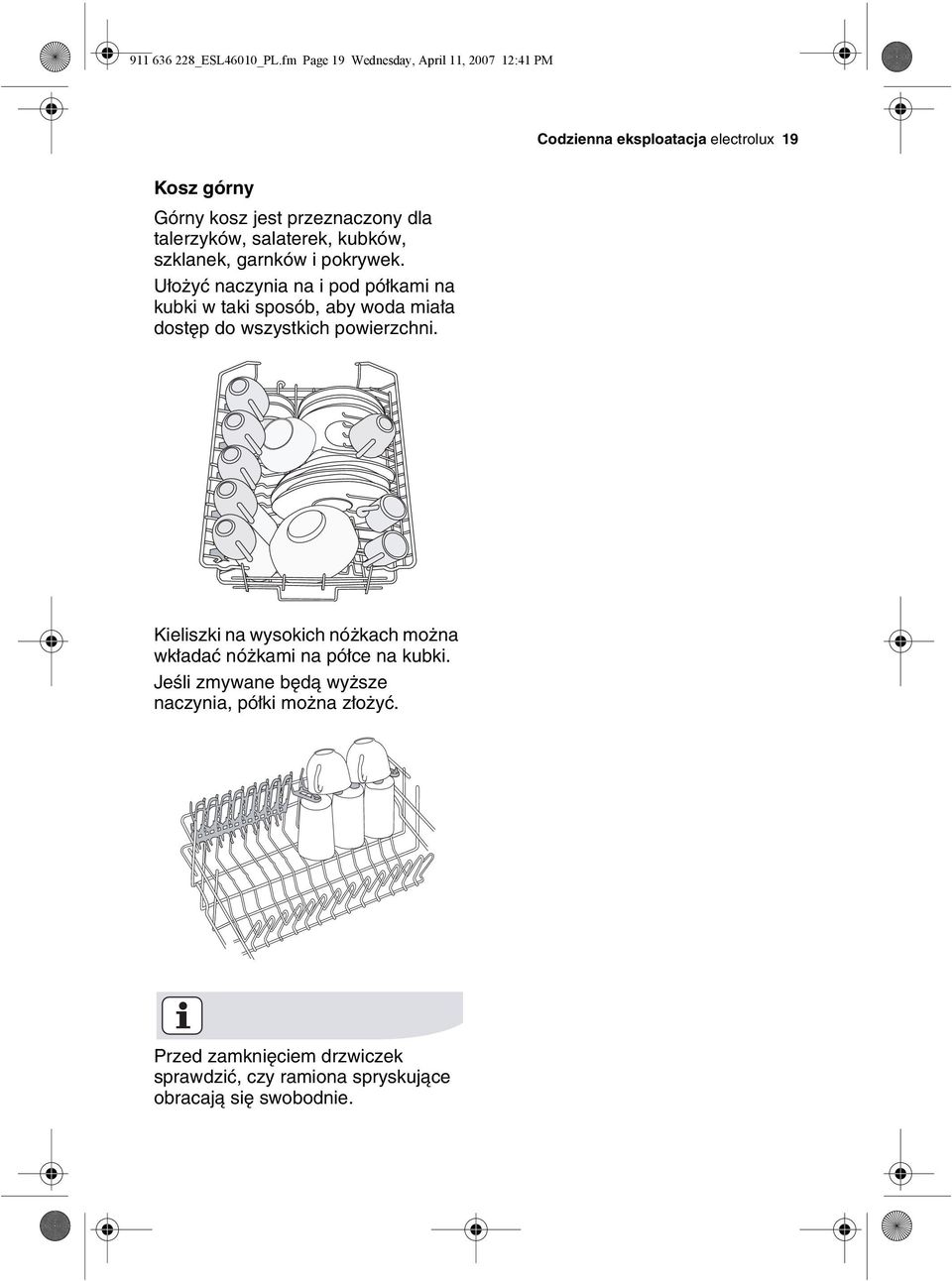

19 _ESL46010_PL.fm Page 19 Wednesday, April 11, :41 PM Codzienna eksploatacja electrolux 19 Kosz górny Górny kosz jest przeznaczony dla talerzyków, salaterek, kubków, szklanek, garnków i pokrywek. Ułożyć naczynia na i pod półkami na kubki w taki sposób, aby woda miała dostęp do wszystkich powierzchni. Kieliszki na wysokich nóżkach można wkładać nóżkami na półce na kubki. Jeśli zmywane będą wyższe naczynia, półki można złożyć. Przed zamknięciem drzwiczek sprawdzić, czy ramiona spryskujące obracają się swobodnie.

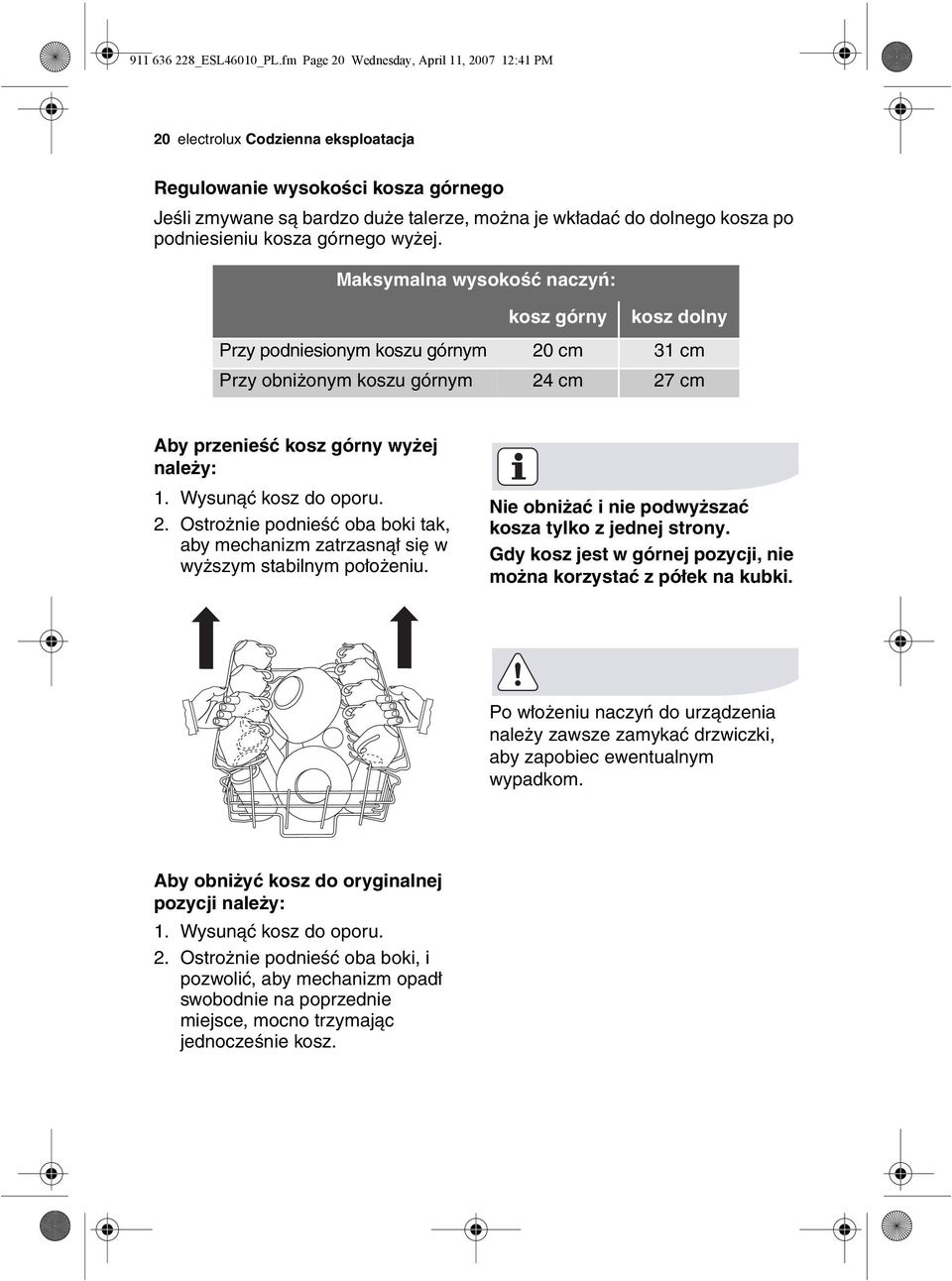

20 _ESL46010_PL.fm Page 20 Wednesday, April 11, :41 PM 20 electrolux Codzienna eksploatacja Regulowanie wysokości kosza górnego Jeśli zmywane są bardzo duże talerze, można je wkładać do dolnego kosza po podniesieniu kosza górnego wyżej. Maksymalna wysokość naczyń: kosz górny kosz dolny Przy podniesionym koszu górnym 20 cm 31 cm Przy obniżonym koszu górnym 24 cm 27 cm Aby przenieść kosz górny wyżej należy: 1. Wysunąć kosz do oporu. 2. Ostrożnie podnieść oba boki tak, aby mechanizm zatrzasnął się w wyższym stabilnym położeniu. Nie obniżać i nie podwyższać kosza tylko z jednej strony. Gdy kosz jest w górnej pozycji, nie można korzystać z półek na kubki. Po włożeniu naczyń do urządzenia należy zawsze zamykać drzwiczki, aby zapobiec ewentualnym wypadkom. Aby obniżyć kosz do oryginalnej pozycji należy: 1. Wysunąć kosz do oporu. 2. Ostrożnie podnieść oba boki, i pozwolić, aby mechanizm opadł swobodnie na poprzednie miejsce, mocno trzymając jednocześnie kosz.

21 _ESL46010_PL.fm Page 21 Wednesday, April 11, :41 PM Codzienna eksploatacja electrolux 21 Stosowanie detergentu Stosować jedynie płynne środki nabłyszczające przeznaczone do zmywarek. Proszę przestrzegać zaleceń producenta dotyczących dawkowania i przechowywania podanych na opakowaniu detergentów. 20 = ok. 20 g detergentu, 30 = ok. 30 g detergentu 3. Wszystkie programy ze zmywaniem wstępnym wymagają dodania dodatkowej dawki (5/10 g) detergentu do komory proszku do zmywania wstępnego (2). Detergent ten będzie zużyty podczas fazy zmywania wstępnego. Stosując detergent w tabletkach; włożyć tabletkę do pojemnika (1) Nie używać dawek większych niż przepisano. Dzięki temu zmniejsza się zanieczyszczenie środowiska. Wsypywanie detergentu 1. Otworzyć pokrywę. 4. Zamknąć pokrywę i docisnąć ją, aż zaskoczy. 2. Napełnić dozownik detergentu (1) detergentem. Oznaczenia poziomu dozowania: 2 1 Detergent w tabletkach Czas rozpuszczania detergentu w tabletkach jest inny dla produktów od różnych producentów. W związku z tym niektóre detergentu w tabletkach nie osiągają pełnej mocy zmywania podczas krótkich programów. Dlatego, stosując detergent w tabletkach należy korzystać z dłuższych programów zmywania, aby zapewnić całkowite usunięcie resztek detergentu.

22 _ESL46010_PL.fm Page 22 Wednesday, April 11, :41 PM 22 electrolux Codzienna eksploatacja Funkcja Uniwersalna tabletka do zmywarki Urządzenie posiada funkcję Uniwersalna tabletka do zmywarki, która pozwala na stosowanie tabletek do zmywarek. Tabletki są detergentami łączącymi w sobie środek zmywający, nabłyszczacz i sól. Mogą one również zawierać inne środki, w zależności od wybranego rodzaju tabletek ( 3 w 1, 4 w 1, 5 w 1, itp...) Sprawdzić, czy detergenty te są odpowiednie do danej twardości wody. Patrz instrukcja producenta. Po wybraniu tej funkcji, będzie ona aktywna również dla wszystkich kolejnych programów zmywania. Po wybraniu tej funkcji automatycznie wyłączony zostanie dopływ nabłyszczacza oraz soli z dozowników, a kontrolki soli i nabłyszczacza będą wyłączone. Funkcję Uniwersalna tabletka do zmywarki należy wybrać przed uruchomieniem programu. Po wybraniu funkcji Uniwersalna tabletka do zmywarki długość cyklu zmywania może ulec zmianie. W takim przypadku informacje o czasie trwania programu będą na bieżąco aktualizowane na wyświetlaczu cyfrowym. Gdy program jest już włączony, funkcji Uniwersalna tabletka do zmywarki NIE można zmienić. Aby wyłączyć funkcję Uniwersalna tabletka do zmywarki, należy anulować ustawiony program, a następnie wyłączyć funkcję Uniwersalna tabletka do zmywarki. W takiej sytuacji należy ponownie ustawić program zmywania (i żądane opcje). Włączanie/wyłączanie funkcji Uniwersalna tabletka do zmywarki Wcisnąć równocześnie dwa przyciski znajdujące się nad symbolem Uniwersalna tabletka do zmywarki i przytrzymać je, aż zapali się kontrolka funkcji Uniwersalna tabletka do zmywarki. Oznacza to, że funkcja jest aktywna. Aby wyłączyć tę funkcję, należy ponownie naciskać te same przyciski, dopóki kontrolka odpowiadająca funkcji Uniwersalna tabletka do zmywarki nie zgaśnie. Jeśli wyniki suszenia nie są zadowalające, zalecamy: 1. Napełnić dozownik płynu nabłyszczającego. 2. Włączyć dozownik płynu nabłyszczającego. 3. Ustawić dozowanie płynu nabłyszczającego na poziom 2. Włączenie lub wyłączenie dozownika płynu nabłyszczającego jest możliwe jedynie wtedy, gdy aktywna jest funkcja Uniwersalna tabletka do zmywarki.

23 _ESL46010_PL.fm Page 23 Wednesday, April 11, :41 PM Codzienna eksploatacja electrolux 23 Włączenie/wyłączenie dozownika płynu nabłyszczającego 1. Wcisnąć przycisk Zał/Wył. Zmywarka musi być w trybie ustawiania. 2. Jednocześnie wciskać przyciski 2 i 3, dopóki kontrolki przycisków 1, 2 i 3 nie zaczną migać. 3. Wcisnąć przycisk 2, kontrolki przycisków 1 i 3 gasną, a kontrolka przycisku 2 nadal miga. Na wyświetlaczu cyfrowym pojawia się bieżące ustawienie. Chcąc powrócić do stosowania systemu standardowego detergentu, należy: 1. Wyłączenie funkcji Uniwersalna tabletka do zmywarki. 2. Ponownie napełnić dozowniki solą i płynem nabłyszczającym. 3. Ustawić poziom twardości wody na najwyższy stopień i przeprowadzić 1 zwykły program zmywania bez wkładania naczyń. 4. Wyregulować ustawienia twardości wody odpowiednio do twardości na danym obszarze. 5. Wyregulować dozowanie płynu nabłyszczającego. 4. Aby zmienić ustawienie, ponownie nacisnąć przycisk 2, a na wyświetlaczu cyfrowym pojawi się nowe ustawienie. Dozownik płynu nabłyszczającego wyłączony Dozownik płynu nabłyszczającego włączony 5. Aby zapamiętać operację, należy wyłączyć zmywarkę wciskając przycisk Zał/Wył.

24 _ESL46010_PL.fm Page 24 Wednesday, April 11, :41 PM 24 electrolux Codzienna eksploatacja Wybrać i uruchomić program zmywania Wybrać program zmywania oraz opóźnić uruchomienie przy lekko uchylonych drzwiczkach. Program lub odliczanie czasu opóźnienia rozpoczyna się dopiero po zamknięciu drzwiczek. Do tego momentu można zmodyfikować ustawienia. 1. Sprawdzić, czy naczynia włożono do koszy prawidłowo, a ramiona spryskujące mogą się swobodnie obracać. 2. Sprawdzić, czy zawór wody jest otwarty. 3. Wcisnąć przycisk Zał/Wył. Zmywarka musi być w trybie ustawiania. 4. Wcisnąć przycisk odpowiadający żądanemu programowi (patrz Karta programów zmywania ). Zamknąć drzwi zmywarki. Program rozpocznie się automatycznie. Ustawienie i start programu z opóźnionym uruchomieniem 1. Po wybraniu programu zmywania naciskać przycisk opóźnionego startu, dopóki na cyfrowym wyświetlaczu nie pojawią się migające cyfry godzinowe oznaczające opóźnienie. Rozpoczęcie wybranego programu prania można opóźnić w zakresie od 1 do 19 godzin. 2. Zamknąć drzwi zmywarki. Odliczanie rozpocznie się automatycznie. 3. W czasie odliczania co godzinę będzie zmniejszać się ustawiona liczba godzin opóźnienia. 4. Otwarcie drzwiczek przerywa odliczanie. Zamknąć drzwiczki; odliczanie będzie kontynuowane od momentu, w którym zostało przerwane. 5. Po upływie oznaczonego czasu, program uruchamia się automatycznie. Przerwanie lub anulowanie trwającego programu jest dozwolone JEDYNIE w razie absolutnej konieczności. Uwaga! Po otwarciu drzwi może wydostać się gorąca para. Ostrożnie otwierać drzwi. Przerwanie trwającego programu zmywania: Otworzyć drzwiczki zmywarki; program się zatrzyma. Zamknąć drzwiczki; program rozpocznie się od momentu, w którym został przerwany. Anulowanie bieżącego programu zmywania Jednocześnie wcisnąć i przytrzymać dwa przyciski programów znajdujące się nad słowem Kasuj, aż zapalą się wszystkie kontrolki przycisków programów. Program zmywania został anulowany. Jeśli wybrany zostanie nowy program zmywania, sprawdzić, czy w dozowniku jest detergent.

25 _ESL46010_PL.fm Page 25 Wednesday, April 11, :41 PM Codzienna eksploatacja electrolux 25 Anulowanie funkcji opóźnienia uruchomienia Aby anulować opóźnione uruchomienie, należy resetować zmywarkę. Jednocześnie wcisnąć i przytrzymać dwa przyciski programów znajdujące się nad słowem Kasuj, aż zapalą się kontrolki przycisków programów. Anulowanie opóźnionego uruchomienia oznacza również anulowanie ustawionego programu zmywania. W takim przypadku należy ponownie ustawić program zmywania. Koniec programu zmywania Zmywarka zatrzyma się automatycznie i sygnał dźwiękowy poinformuje o zakończeniu programu zmywania. 1. Wyłączyć zmywarkę przyciskiem Zał/Wył. 2. Otworzyć drzwiczki zmywarki i pozostawić je otwarte na kilka minut przed wyjęciem naczyń; w ten sposób mogą one nieco ostygnąć i lepiej wyschną. Wyjmowanie naczyń ze zmywarki Gorące naczynia mogą się łatwo stłuc. Dlatego przed ich wyjęciem ze zmywarki należy odczekać, aż ostygną. Najpierw wyjmować naczynia z dolnego kosza, a potem z górnego; Dzięki temu krople wody z górnego kosza nie będą kapać do dolnego kosza. Woda może pojawić się na ściankach oraz drzwiczkach zmywarki, ponieważ stal nierdzewna ochłodzi się do temperatury niższej niż naczynia. System suszenia zmywarki jest wyposażony w urządzenie, które umożliwia cyrkulację powietrza wewnątrz zmywarki tak, aby uniknąć skraplania się pary na naczyniach. Po zakończeniu programu zmywania urządzenie działa w sposób przerywany przez 20 minut, do czasu wyłączenia zmywarki. Jeśli w czasie tych 20 minut zostanie naciśnięty przycisk Zał/Wył lub zostaną otwarte drzwiczki, program zostanie automatycznie anulowany. Otworzyć drzwiczki zmywarki. Kontrolka dopiero co zakończonego programu pozostanie zapalona. Po zakończeniu programu zmywania zaleca się odłączyć zmywarkę od zasilania i zakręcić zawór wody.

26 _ESL46010_PL.fm Page 26 Wednesday, April 11, :41 PM 26 electrolux Programy zmywania Programy zmywania Program Stopień zabrudzenia Rodzaj wsadu Opis programu Intensywne Bardzo zabrudzone Naczynia stołowe, sztućce, garnki i patelnie Zmywanie wstępne Zmywanie zasadnicze w temp. do 70 C 2 płukania pośrednie Płukanie końcowe Suszenie AUTO (1) Średnio zabrudzone Naczynia stołowe, sztućce, garnki i patelnie Zmywanie wstępne Zmywanie zasadnicze w temp. do 50 C lub 65 C 1 lub 2 płukania pośrednie Płukanie końcowe Suszenie Szybkie (2) Normalnie lub lekko zabrudzone Naczynia stołowe i sztućce Zmywanie zasadnicze w temp. do 60 C Płukanie końcowe ECO (Tryb Eco) (3) Średnio zabrudzone Naczynia stołowe i sztućce Zmywanie wstępne Zmywanie zasadnicze w temp. do 50 C 1 płukanie pośrednie Płukanie końcowe Suszenie Szkło Średnio zabrudzone Delikatne naczynia i szkło Zmywanie zasadnicze w temp. do 45 C 1 płukanie pośrednie Płukanie końcowe Suszenie Programy zmywania - informacje 1. W trakcie programu zmywania Auto w oparciu o rozpoznawane zmętnienie wody określany jest stopień zabrudzenia naczyń. Czas trwania programu, pobór wody i energii mogą różnić się; w zależności od stopnia załadowania urządzenia i zabrudzenia naczyń. Temperatura wody jest automatycznie regulowana w zakresie od 50 C do 65 C. 2. Idealny do zmywania, gdy zmywarka została załadowana w połowie. Jest to program doskonale nadający się do codziennego użytku. Został stworzony w celu spełnienia wymagań 4-o osobowej rodziny, która zmywa tylko naczynia i sztućce po śniadaniu i obiedzie. 3. Program testowy, ośrodki przeprowadzające testy.

27 _ESL46010_PL.fm Page 27 Wednesday, April 11, :41 PM Konserwacja i czyszczenie Konserwacja i czyszczenie electrolux 27 Czyszczenie filtrów Filtry należy okresowo sprawdzać i czyścić. Brudne filtry sprawiają, że wyniki zmywania są gorsze. Przed rozpoczęciem czyszczenia filtrów, należy upewnić się, czy urządzenie jest wyłączone. 1. Otworzyć drzwiczki i wyjąć dolny kosz. 2. System filtrów zmywarki składa się z filtra zgrubnego (A), mikrofiltra (B) i filtra płaskiego. Odblokować system filtrów za pomocą rączki na mikrofiltrze. 3. Przekręcić rączkę o około 1/4 obrotu w kierunku przeciwnym do ruchu wskazówek zegara oraz wyjąć system filtrów. 4. Chwycić filtr zgrubny (A) za rączkę posiadającą otwór i odłączyć go od mikrofiltra (B). 5. Dokładnie przemyć wszystkie filtry pod bieżącą wodą. 6. Wyjąć filtr płaski z podstawy komory zmywania i przemyć go dokładnie z obu stron. 7. Odpowiednio zamocować filtr płaski z powrotem na dole komory zmywania upewniając się że dobrze pasuje. 8. Włożyć filtr zgrubny (A) do mikrofiltra (B) i docisnąć je razem. 9. Włożyć filtry z powrotem na miejsce i zablokować je, przekręcając rączkę. W trakcie wykonywania tej czynności, należy dopilnować, aby filtr płaski przylegał do dna komory zmywarki. NIGDY nie należy używać zmywarki bez zamontowanych filtrów. Nieprawidłowe ponowne włożenie i zamocowanie filtrów pogarsza wyniki zmywania oraz może prowadzić do uszkodzenia urządzenia.

28 _ESL46010_PL.fm Page 28 Wednesday, April 11, :41 PM 28 electrolux Konserwacja i czyszczenie NIGDY nie wolno wyjmować ramion spryskujących. W razie zatkania otworów w ramionach spryskujących przez zanieczyszczenia należy je usunąć wykałaczką. Czyszczenie zewnętrznych powierzchni Oczyścić zewnętrzną powierzchnię urządzenia oraz panel sterowania wilgotną mokrą ściereczką. W razie potrzeby użyć neutralnego detergentu. Nigdy nie stosować materiałów ściernych, myjek ani rozpuszczalników (acetonu, trichloroetylenu, itp.). Regularnie czyścić uszczelki drzwiowe, dozownik płynu nabłyszczającego oraz dozownik detergentu mokrą ściereczką. Zalecamy uruchomienie raz na 3 miesiące programu do mycia bardzo zabrudzonych naczyń, z użyciem detergentu, ale bez wkładania naczyń. Środki ostrożności dotyczące mrozu Należy unikać umieszczania urządzenia w miejscu o temperaturze poniżej 0 C. Jeżeli nie można tego uniknąć, należy je opróżnić, zamknąć drzwiczki oraz odłączyć i opróżnić przewód doprowadzenia wody. Przenoszenie urządzenia W razie konieczności przeniesienia urządzenia (przeprowadzka, itd.), należy: 1. Wyjąć wtyczkę z gniazdka. 2. Zakręcić zawór wody. 3. Odłączyć węże doprowadzenia i spustu wody. 4. Wyjąć urządzenie wraz z wężami. Należy unikać przechylania urządzenia podczas transportu. Dłuższe okresy nieużywania urządzenia W przypadku nieużywania urządzenia przez dłuższy okres należy: 1. Odłączyć urządzenie od zasilania, a następnie zakręcić wodę. 2. Zostawić drzwiczki otwarte, aby zapobiec tworzeniu się nieprzyjemnych zapachów. 3. Pozostawić wnętrze urządzenia w czystym stanie.

29 _ESL46010_PL.fm Page 29 Wednesday, April 11, :41 PM Co robić, jeśli urządzenie nie pracuje prawidłowo electrolux 29 Co robić, jeśli urządzenie nie pracuje prawidłowo Zmywarka nie daje się uruchomić lub przestaje działać podczas używania. Niektóre problemy są wynikiem niedopełnienia prostych czynności konserwacyjnych lub przeoczeń i można je rozwiązać stosując się do wskazówek podanych w niniejszej instrukcji, bez konieczności kontaktu z serwisem technicznym. Otworzyć drzwiczki i wykonać następujące sugerowane czynności naprawcze. Kod błędu i awaria Na wyświetlaczu cyfrowym pojawia się, przerywany sygnał dźwiękowy, Nie można napełnić zmywarki wodą Na wyświetlaczu cyfrowym pojawia się, przerywany sygnał dźwiękowy, Nie można spuścić wody ze zmywarki Na wyświetlaczu cyfrowym pojawia się, przerywany sygnał dźwiękowy, Możliwa przyczyna i rozwiązanie Blokada zaworu wody lub zbyt duże osady kamienia. Przeczyścić zawór wody. Zawór wody jest zamknięty. Odkręcić zawór wody. Filtr (jeżeli występuje) w gwintowanym łączniku na wężu przy zaworze doprowadzenia wody jest zablokowany. Przeczyścić filtr w gwintowanym łączniku na wężu. Wąż doprowadzający wodę nie został prawidłowo poprowadzony, jest zagięty lub przyciśnięty. Sprawdzić podłączenie węża spustu wody. Odpływ jest zablokowany. Przeczyścić odpływ. Wąż doprowadzający wodę nie został prawidłowo poprowadzony, jest zagięty lub przyciśnięty. Sprawdzić podłączenie węża spustu wody. Zakręcić zawór wody i skontaktować się z Serwisem Technicznym. Uruchomione zostało zabezpieczenie przed zalaniem Przed czyszczeniem lub konserwacją urządzenia należy je wyłączyć.

30 _ESL46010_PL.fm Page 30 Wednesday, April 11, :41 PM 30 electrolux Co robić, jeśli urządzenie nie pracuje prawidłowo Nieprawidłowe działanie Nie można włączyć programu Po dokonaniu odpowiednich kontroli; włączyć urządzenie, wcisnąć przycisk programu, który trwał podczas zadziałania alarmu i zamknąć drzwi zmywarki. Program rozpocznie się od momentu, w którym został przerwany. W razie ponownego pojawienia się kodu błędu, należy skontaktować się z Serwisem Technicznym. W razie pojawienia się innych kodów błędu nieopisanych w powyższej tabeli, należy skontaktować się z Serwisem Technicznym. Kontaktując się z autoryzowanym serwisem należy podać model (Mod.), numer produktu (PNC) oraz jego numer fabryczny (S.N.). Informacje te można znaleźć na tabliczce znamionowej z boku na drzwiach zmywarki. Możliwa przyczyna i rozwiązanie Drzwiczki zmywarki nie zostały prawidłowo zamknięte. Zamknąć drzwiczki. Urządzenie nie zostało podłączone do zasilania. Włożyć wtyczkę do gniazdka. Przepalony bezpiecznik w domowej instalacji elektrycznej. Wymienić bezpiecznik. Wybrane zostało opóźnione uruchomienie. W razie potrzeby natychmiastowego umycia naczyń, należy wyłączyć opóźnione uruchomienie. Aby zapewnić łatwy dostęp do tych numerów, proponujemy ich zapisanie w tym miejscu: Zm. : PNC : S.N. :

31 _ESL46010_PL.fm Page 31 Wednesday, April 11, :41 PM Co robić, jeśli urządzenie nie pracuje prawidłowo electrolux 31 Naczynia są brudne Naczynia są wilgotne i matowe Na szklankach i naczyniach widać smugi, mleczne plamy lub niebieskawy nalot Na szklankach i naczyniach widać zaschnięte krople wody Jeśli po wykonaniu wszystkich ww. kontroli urządzenie wciąż jest niesprawne, należy skontaktować się z lokalnym punktem serwisowym. Wyniki zmywania są niezadowalające Wybrany został niewłaściwy program zmywania. Naczynia były ułożone w sposób uniemożliwiający dotarcie wody do wszystkich części powierzchni naczyń. Nie należy przeładowywać koszy. Ramiona spryskujące nie obracają się swobodnie z powodu niewłaściwego ułożenia naczyń. Filtry w podstawie komory zmywania są brudne lub niewłaściwie ustawione. Użyto za mało detergentu lub nie użyto go w ogóle. W przypadku kamienia na naczyniach; pojemnik na sól jest pusty lub wybrano niewłaściwy poziom zmiękczania wody. Nieprawidłowe podłączenie węża spustowego. Nieprawidłowe zamknięcie pokrywy pojemnika na sól. Nie zastosowano płynu nabłyszczającego. Dozownik płynu nabłyszczającego jest pusty. Zmniejszyć dozowanie płynu nabłyszczającego. Zwiększyć dozowanie płynu nabłyszczającego. Przyczyną może być zastosowany detergent. Należy skontaktować z działem obsługi klienta producenta detergentu.

32 _ESL46010_PL.fm Page 32 Wednesday, April 11, :41 PM 32 electrolux Dane techniczne Dane techniczne Wymiary Podłączenie elektryczne Napięcie - Moc całkowita - Bezpiecznik Ciśnienie doprowadzenia wody Pojemność Maks. waga Poziom hałasu Szerokość Wysokość Głębokość 44,6 cm 81,8-87,8 cm 55,5 cm Informacje dotyczące podłączenia elektrycznego znajdują się na tabliczce znamionowej na krawędzi drzwiczek zmywarki Minimalny Maksymalnie 0,05 MPa 0,8 MPa 9 kompletów 33 kg 47 db (A) Producent zastrzega sobie prawo do wprowadzenia zmian bez uprzedzenia

33 _ESL46010_PL.fm Page 33 Wednesday, April 11, :41 PM Dane techniczne electrolux 33 Program Czas trwania programu (w minutach) * Na cyfrowym wyświetlaczu pojawia się informacja w długości czasu trwania wybranego programu zmywania. Wartości poboru Zużycie energii (w kwh) Zużycie wody (w litrach) Intensywne * 1,6-1, Auto * 0,8-1, Szybkie * 0,8 8 Tryb Eco (Program testowy dla ośrodków * 0,8 13 przeprowadzających testy) Szkło * 0,6-0, Podane wartości są jedynie orientacyjne i zależą od ciśnienia i temperatury wody, a także od zmian w napięciu zasilania oraz ilości naczyń.

34 _ESL46010_PL.fm Page 34 Wednesday, April 11, :41 PM 34 electrolux Wskazówki dla ośrodków przeprowadzających testy Wskazówki dla ośrodków przeprowadzających testy Testy na zgodność z normą PN-EN należy przeprowadzać na całkowicie załadowanym urządzeniu i przy użyciu programu testowego (patrz Wartości poboru ). Testy na zgodność z normą PN-EN należy przeprowadzać po napełnieniu zbiornika na sól i dozownika płynu nabłyszczającego odpowiednio solą i płynem nabłyszczającym oraz przy użyciu programu testowego (patrz Wartości poboru ). Pełny wsad: 9 standardowych kompletów Ilość potrzebnego detergentu: 5 g + 20 g (typ B) Ustawienia płynu nabłyszczającego: Pozycja 4 (typ III) Ułożenie w górnym koszu bez wkładania mniejszych misek i salaterek Ułożenie w górnym koszu z mniejszymi miskami i salaterkami Ułożenie w koszu na sztućce Ułożenie w dolnym koszu Półki na kubki: pozycja A

35 _ESL46010_PL.fm Page 35 Wednesday, April 11, :41 PM Instalacja electrolux 35 Instalacja Wszelkie prace elektryczne i/lub hydrauliczne wymagane w celu zainstalowania urządzenia powinny być wykonywane przez wykwalifikowanego elektryka i/lub hydraulika albo inną kompetentną osobę. Przed instalacją urządzenia należy zdjąć opakowanie. Jeżeli to możliwe, należy umieścić urządzenie obok zaworu wody i spustu. Ta zmywarka jest przeznaczona do montowania pod blatem kuchennym lub blatem roboczym. Uwaga! Należy dokładnie przestrzegać instrukcji zamieszczonych na załączonym szablonie dotyczącym instalacji zmywarki w zabudowie i montowania frontu meblowego. Nie ma potrzeby dalszych otworów do wentylacji zmywarki, lecz są one konieczne jedynie, aby umożliwić przeprowadzenie węża doprowadzającego i spustowego oraz przewodu zasilającego. Zmywarka posiada nóżki umożliwiające regulację wysokości. Podczas wszystkich czynności, w trakcie których osoba je przeprowadzająca ma dostęp do komponentów wewnętrznych, zmywarka musi być odłączona od źródła zasilania. Wkładając urządzenie, należy uważać, aby nie zaplątać i nie zgiąć węży doprowadzenia i spustu wody. Mocowanie do sąsiednich mebli Zmywarkę należy zabezpieczyć przed przechyleniem. W tym celu należy sprawdzić, czy blat, pod którym jest zainstalowana jest stabilnie przymocowany do sąsiadującego mebla lub ściany. Poziomowanie Dobre wypoziomowanie jest istotne dla prawidłowego zamykania i uszczelniania drzwi. W przypadku prawidłowego wypoziomowania urządzenia, jego drzwi nie będą się o nic zahaczały. W razie niemożności prawidłowego zamknięcia drzwi, należy poluzować lub dokręcić regulowane nóżki aż do idealnego wypoziomowania urządzenia. Podłączenie do sieci wodociągowej Zmywarkę można zasilać gorącą (maks. 60 ) lub zimną wodą. Zaleca się jednak zasilanie zimną wodą. Zasilanie gorącą wodą nie zawsze jest skuteczne w przypadku bardzo zabrudzonych naczyń, ponieważ w istotny sposób skraca czas trwania programów zmywania. Dla umożliwienia samodzielnego podłączenia, nakrętka węża zasilającego została zaprojektowana w ten sposób, aby można ją było połączyć z króćcem 3/4 lub ze specjalnym szybkozłączem, jak np. Press-block. Ciśnienie wody musi zmieścić się w przedziale określonym w Danych technicznych. Informacje na temat średniego ciśnienia wody w Państwa miejscu zamieszkania można

36 _ESL46010_PL.fm Page 36 Wednesday, April 11, :41 PM 36 electrolux Instalacja uzyskać w miejscowych zakładach wodociągowych. Przy podłączaniu, wąż doprowadzenia wody nie może być zaplątany ani zgnieciony. Zmywarka została wyposażona w węże doprowadzenia i spustu wody, które mogą być przekręcane w lewo lub w prawo za pomocą przeciwnakrętki, zależnie od wymogów instalacji. Aby uniknąć przecieków, należy właściwie zamocować przeciwnakrętkę. (Uwaga! NIE wszystkie modele zmywarek zostały wyposażone w węże doprowadzenia i spustu wody z przeciwnakrętkami. W takim przypadku, podany wyżej sposób instalacji nie jest możliwy). Jeżeli urządzenie podłączane jest do nowych rur lub rur, które nie były przez dłuższy czas używane, przed podłączeniem węża doprowadzenia wody, należy odkręcić wodę na kilka minut. NIE stosować węży używanych poprzednio ze starym urządzeniem. znajduje się obok zaworu wody. Z tego względu, wąż doprowadzenia wody znajduje się pod ciśnieniem wyłącznie po odkręceniu wody. Jeżeli podczas wykonywania tej czynności wąż zaczyna przeciekać, zawór bezpieczeństwa odcina bieżącą wodę. Przy instalowaniu węża doprowadzenia wody, należy dopilnować, aby: Przewód elektryczny do zaworu bezpieczeństwa znajdował się w wężu doprowadzenia wody z podwójnym zabezpieczeniem. Nie zanurzyć węża doprowadzenia wody ani zaworu bezpieczeństwa w wodzie. W razie uszkodzenia węża doprowadzenia wody lub zaworu bezpieczeństwa, natychmiast odłączyć zasilanie. Wąż doprowadzania wody był wymieniany wyłącznie przez specjalistę lub serwisanta z Serwisu Technicznego. Wąż doprowadzenia wody był ułożony w taki sposób, aby nie znajdował się on wyżej od dolnej krawędzi zaworu bezpieczeństwa. Urządzenie zostało wyposażone w zabezpieczenia uniemożliwiające powrót wody używanej w urządzeniu do systemu wody pitnej. Urządzenie spełnia wymogi odpowiednich przepisów hydraulicznych. Wąż doprowadzający wodę z zaworem bezpieczeństwa Po podłączeniu węża doprowadzającego wodę o podwójnych ściankach zawór bezpieczeństwa Ostrzeżenie! Urządzenie pod napięciem

37 _ESL46010_PL.fm Page 37 Wednesday, April 11, :41 PM Instalacja electrolux 37 Podłączenie węża spustu wody Końcówkę węża spustowego można podłączyć w następujący sposób: 1. Do odpływu, przymocowując go do spodu blatu. Zapobiegnie to przepływaniu wody odpływowej ze zlewu do urządzenia. 2. Do rury wodociągowej z otworem odpowietrzającym,-o średnicy wewnętrznej min. 4 cm. Podłączenie do instalacji odpływowej musi znajdować się na wysokości od 30 (min.) do 100 cm (maks.) od podstawy zmywarki. Wąż spustowy może znajdować się pod prawej lub lewej stronie zmywarki. Należy dopilnować, aby wąż nie był zgięty ani zgnieciony, co mogłoby uniemożliwić lub spowolnić spuszczanie wody. Zatyczka do zlewu nie może być włożona podczas spuszczania wody z urządzenia, ponieważ mogłoby to spowodować ponowne wprowadzenie wody do urządzenia. W razie stosowania przedłużacza węża, jego długość nie może przekraczać 2 metrów, zaś jego średnica wewnętrzna nie może być mniejsza od średnicy węża. Również średnica wewnętrzna nakrętek używanych do podłączenia do spustu wody nie może być mniejsza od średnicy węża. W przypadku podłączenia węża spustowego do syfonu kolankowego należy całkowicie usunąć plastikową membranę (A). Jeśli membrana nie zostanie całkowicie usunięta, istnieje ryzyko odkładania się resztek jedzenia, co prowadzi do zatkania syfonu węża spustowego. Nasze urządzenia zostały wyposażone w zabezpieczenia przed powrotem brudnej wody do urządzenia. Obecność zaworu zwrotnego w odpływie zlewu może uniemożliwić prawidłowe spuszczanie wody ze zmywarki. Dlatego zalecamy jego usunięcie.

38 _ESL46010_PL.fm Page 38 Wednesday, April 11, :41 PM 38 electrolux Instalacja Podłączenie elektryczne Normy bezpieczeństwa wymagają zapewnienie podłączenie urządzenia do gniazda z bolcem ochronnym. Przed pierwszym użyciem urządzenia należy sprawdzić, czy napięcie znamionowe oraz rodzaj napięcia na tabliczce znamionowej odpowiadają napięciu w miejscu, gdzie urządzenia ma być zainstalowane. Wartości bezpiecznika można również znaleźć na tabliczce znamionowej. Należy zawsze podłączać urządzenie do prawidłowo zainstalowanego gniazdka z odpowiednią izolacją. Nie stosować przedłużaczy ani rozgałęziaczy. Grozi to niebezpieczeństwem pożaru spowodowanym przez przegrzanie. W razie potrzeby. W razie potrzeby wymiany przewodu elektrycznego, należy skontaktować się z lokalnym Serwisem Technicznym. Po zainstalowaniu urządzenia należy zapewnić dostęp do wtyczki. Nie wyjmować wtyczki z gniazdka ciągnąc za kabel. Zawsze wyjmować wtyczkę. Producent nie przyjmuje żadnej odpowiedzialności w przypadku niezastosowania się do powyższych wskazówek bezpieczeństwa.

39 _ESL46010_PL.fm Page 39 Wednesday, April 11, :41 PM Ochrona środowiska Ochrona środowiska electrolux 39 Opakowanie Materiały z opakowania są przyjazne dla środowiska i można je poddać recyklingowi. Elementy z tworzyw sztucznych posiadają odpowiednie oznaczenie, np. >PE<, >PS<, itp. Materiały z opakowania należy wyrzucić do odpowiedniego zbiornika na odpady komunalne. Jeśli urządzenie nie będzie już używane: - Wyjąć wtyczkę z gniazdka. - Odciąć przewód oraz wtyczkę i wyrzucić. - Usunąć zamek w drzwiczkach. Dzięki temu można zapobiec niebezpieczeństwu zamknięcia się dzieci wewnątrz urządzenia. Stare urządzenie Symbol umieszczony na produkcie lub na opakowaniu oznacza, że tego produktu nie należy pozbywać się tak, jak odpadów z gospodarstwa domowego. Zamiast tego sprzęt elektryczny i elektroniczny należy oddać do odpowiedniego punktu zbiórki w celu przeprowadzenia recyklingu. Prawidłowe pozbycie się tego produktu pomoże zapobiegać potencjalnym negatywnym wpływom na środowisko i zdrowie ludzkie, które mogłyby być wynikiem nieprawidłowego obchodzenia się z produktem. Aby uzyskać bardziej szczegółowe informacje na temat recyklingu tego produktu, należy się skontaktować z przedstawicielem władz lokalnych, firmą obsługującą wywóz śmieci lub pracownikiem sklepu, w którym zakupiono produkt.

40 _ESL46010_PL.fm Page 40 Wednesday, April 11, :41 PM 40 electrolux Gwarancja/Serwis Gwarancja/Serwis Warunki gwarancji 1. Electrolux Poland Sp. z o.o. gwarantuje, że zakupione urządzenie jest wolne od wad fizycznych zobowiązując się jednocześnie w razie ujawnienia takich wad w okresie gwarancyjnym i w zakresie określonym niniejszym dokumentem do ich usunięcia w sposób uzależniony od właściwości wady. 2. Ujawniona wada zostanie usunięta na koszt gwaranta w ciągu 14 dni od daty zgłoszenia uszkodzenia do autoryzowanego punktu serwisowego Electrolux Poland. 3. W wyjątkowych przypadkach konieczności sprowadzenia części zamiennych od producenta termin naprawy może zostać wydłużony do 30 dni. 4. Okres gwarancji dla użytkownika wynosi 24 miesiące od daty zakupu. 5. Sprzęt przeznaczony jest do używania wyłącznie w warunkach indywidualnego gospodarstwa domowego. 6. Gwarancja nie obejmuje: a. uszkodzeń powstałych na skutek używania urządzenia niezgodnie z instrukcją obsługi, b. uszkodzeń mechanicznych, chemicznych lub termicznych, c. uszkodzeń spowodowanych działaniem siły zewnętrznej np. przepięcia w sieci elektrycznej, wyładowania atmosferycznego, d. napraw i modyfikacji dokonanych przez firmy lub osoby nie posiadające autoryzacji Electrolux Poland, e. części z natury łatwo zużywalnych takich jak: żarówki, bezpieczniki, filtry, pokrętła. 7. Klientowi przysługuje wymiana sprzętu na nowy jeżeli po wykonaniu w okresie gwarancji czterech napraw nadal występują w nim wady. Przez naprawę rozumie się wykonanie czynności o charakterze specjalistycznym właściwym dla usunięcia wady. Pojęcie naprawy nie obejmuje: instalacji, instruktażu, konserwacji sprzętu, poprawy połączeń mechanicznych lub elektrycznych. 8. Wymiany sprzętu dokonuje autoryzowany punkt serwisowy Electrolux Poland lub jeśli jest to niemożliwe placówka sprzedaży detalicznej, w której sprzęt został zakupiony. Sprzęt zwracany po wymianie musi być kompletny, bez uszkodzeń mechanicznych. Niespełnienie tych warunków może spowodować nie uznanie gwarancji. 9. Montaż sprzętu wymagającego specjalistycznego podłączenia do sieci gazowej lub elektrycznej może być wykonany wyłącznie przez osoby posiadające odpowiednie uprawnienia pod rygorem utraty gwarancji.
