NON BOX. Adaptacja istniejącego pomieszczenia na laboratorium metod fizykoterapeutycznych

Wielkość: px

Rozpocząć pokaz od strony:

Download "NON BOX. Adaptacja istniejącego pomieszczenia na laboratorium metod fizykoterapeutycznych"

Czesław Urbaniak
8 lat temu
Przeglądów:

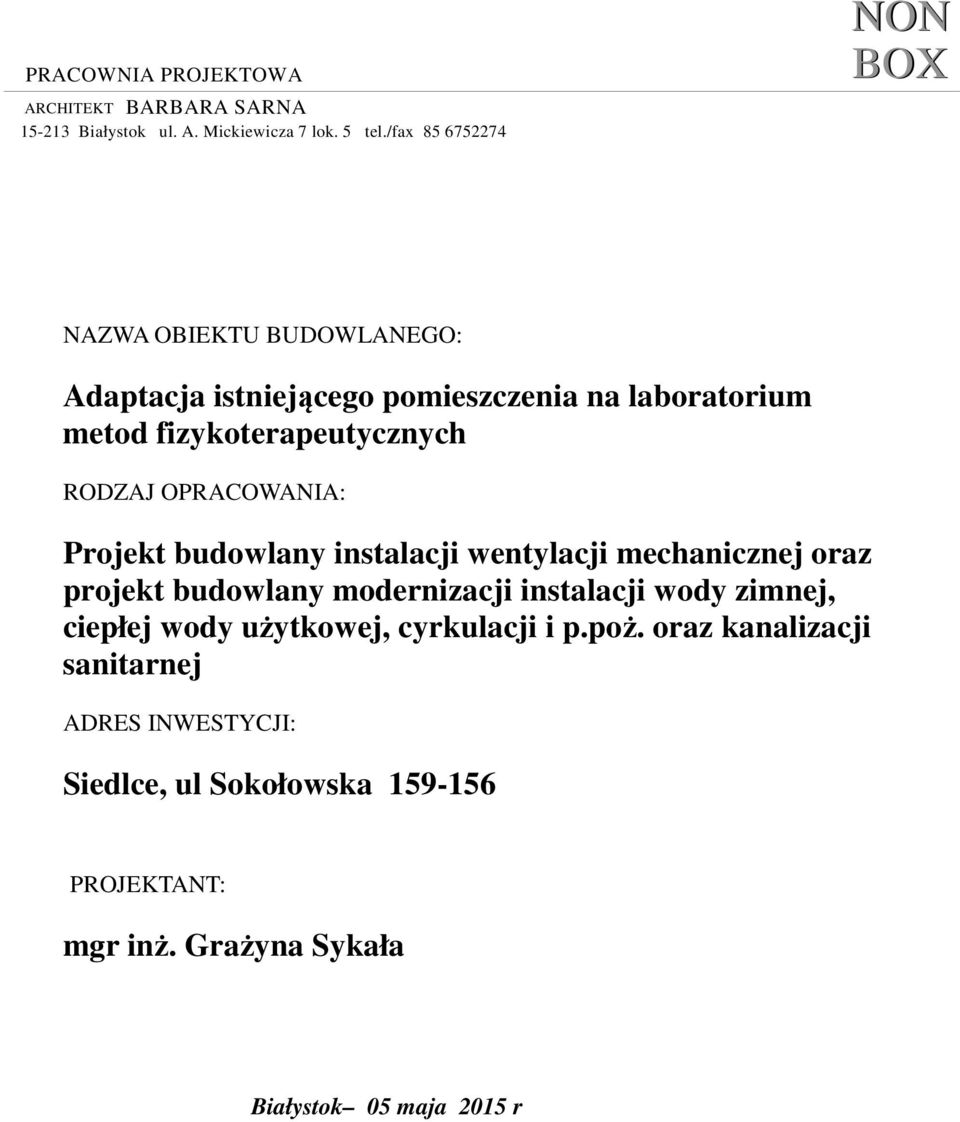

1 PRACOWNIA PROJEKTOWA ARCHITEKT BARBARA SARNA Białystok ul. A. Mickiewicza 7 lok. 5 tel./fax NON BOX NAZWA OBIEKTU BUDOWLANEGO: Adaptacja istniejącego pomieszczenia na laboratorium metod fizykoterapeutycznych RODZAJ OPRACOWANIA: Projekt budowlany instalacji wentylacji mechanicznej oraz projekt budowlany modernizacji instalacji wody zimnej, ciepłej wody użytkowej, cyrkulacji i p.poż. oraz kanalizacji sanitarnej ADRES INWESTYCJI: Siedlce, ul Sokołowska PROJEKTANT: mgr inż. Grażyna Sykała Białystok 05 maja 2015 r

RODZAJ OPRACOWANIA: Projekt budowlany instalacji wentylacji mechanicznej oraz projekt budowlany modernizacji instalacji wody zimnej,

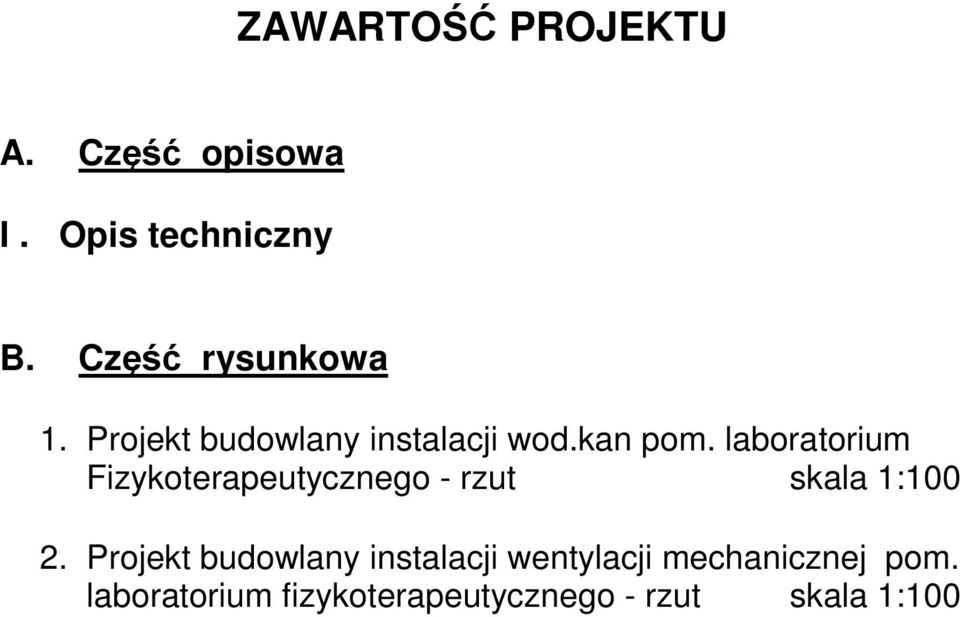

2 ZAWARTOŚĆ PROJEKTU A. Część opisowa I. Opis techniczny B. Część rysunkowa 1. Projekt budowlany instalacji wod.kan pom. laboratorium Fizykoterapeutycznego - rzut skala 1: Projekt budowlany instalacji wentylacji mechanicznej pom. laboratorium fizykoterapeutycznego - rzut skala 1:100

laboratorium Fizykoterapeutycznego - rzut skala 1:100 2.

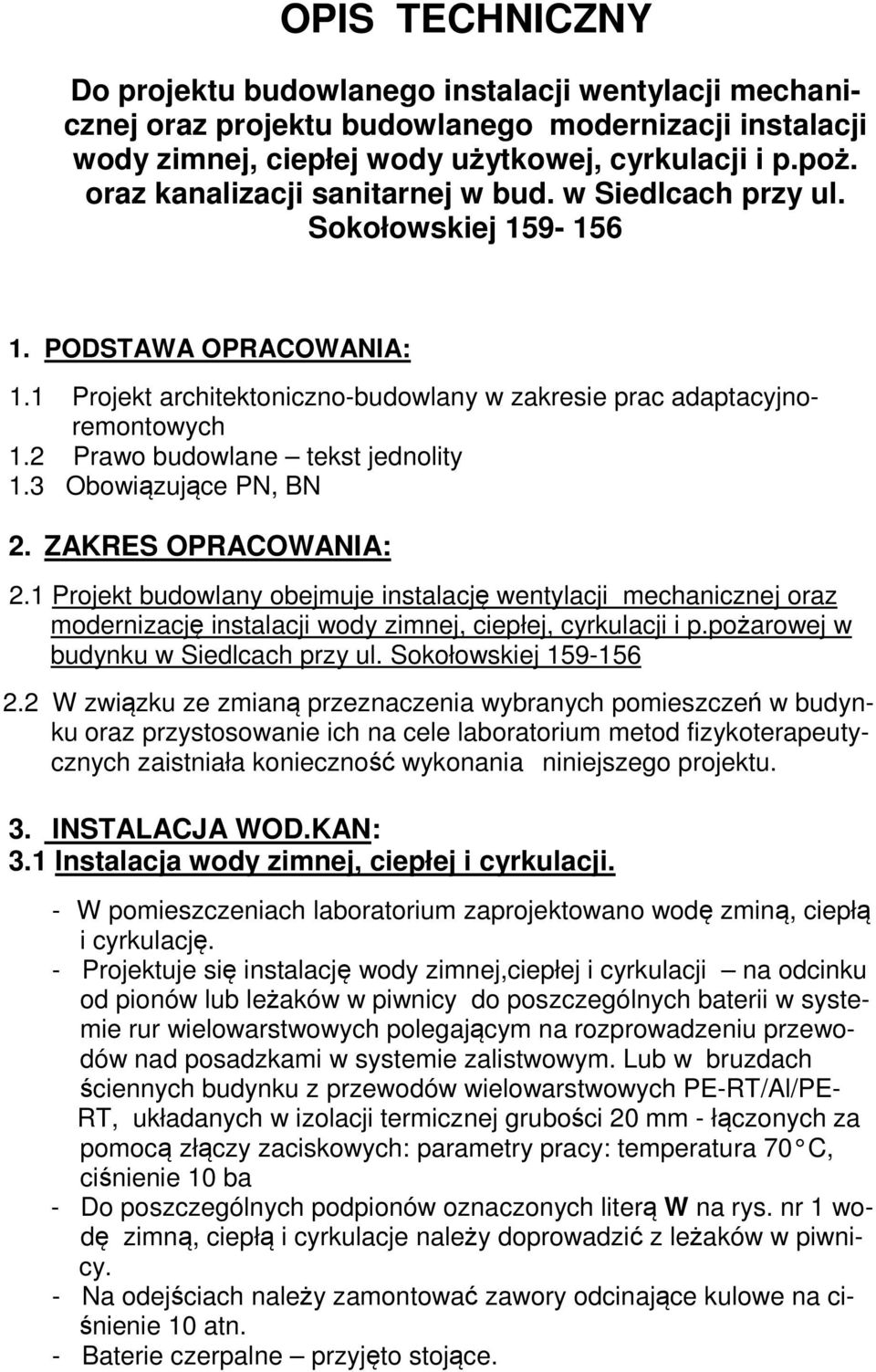

3 OPIS TECHNICZNY Do projektu budowlanego instalacji wentylacji mechanicznej oraz projektu budowlanego modernizacji instalacji wody zimnej, ciepłej wody użytkowej, cyrkulacji i p.poż. oraz kanalizacji sanitarnej w bud. w Siedlcach przy ul. Sokołowskiej PODSTAWA OPRACOWANIA: 1.1 Projekt architektoniczno-budowlany w zakresie prac adaptacyjnoremontowych 1.2 Prawo budowlane tekst jednolity 1.3 Obowiązujące PN, BN 2. ZAKRES OPRACOWANIA: 2.1 Projekt budowlany obejmuje instalację wentylacji mechanicznej oraz modernizację instalacji wody zimnej, ciepłej, cyrkulacji i p.pożarowej w budynku w Siedlcach przy ul. Sokołowskiej W związku ze zmianą przeznaczenia wybranych pomieszczeń w budynku oraz przystosowanie ich na cele laboratorium metod fizykoterapeutycznych zaistniała konieczność wykonania niniejszego projektu. 3. INSTALACJA WOD.KAN: 3.1 Instalacja wody zimnej, ciepłej i cyrkulacji. - W pomieszczeniach laboratorium zaprojektowano wodę zminą, ciepłą i cyrkulację. - Projektuje się instalację wody zimnej,ciepłej i cyrkulacji na odcinku od pionów lub leżaków w piwnicy do poszczególnych baterii w systemie rur wielowarstwowych polegającym na rozprowadzeniu przewodów nad posadzkami w systemie zalistwowym. Lub w bruzdach ściennych budynku z przewodów wielowarstwowych PE-RT/Al/PE- RT, układanych w izolacji termicznej grubości 20 mm - łączonych za pomocą złączy zaciskowych: parametry pracy: temperatura 70 C, ciśnienie 10 ba - Do poszczególnych podpionów oznaczonych literą W na rys. nr 1 wodę zimną, ciepłą i cyrkulacje należy doprowadzić z leżaków w piwnicy. - Na odejściach należy zamontować zawory odcinające kulowe na ciśnienie 10 atn. - Baterie czerpalne przyjęto stojące.

2 Prawo budowlane tekst jednolity 1.3 Obowiązujące PN, BN 2. ZAKRES OPRACOWANIA: 2.

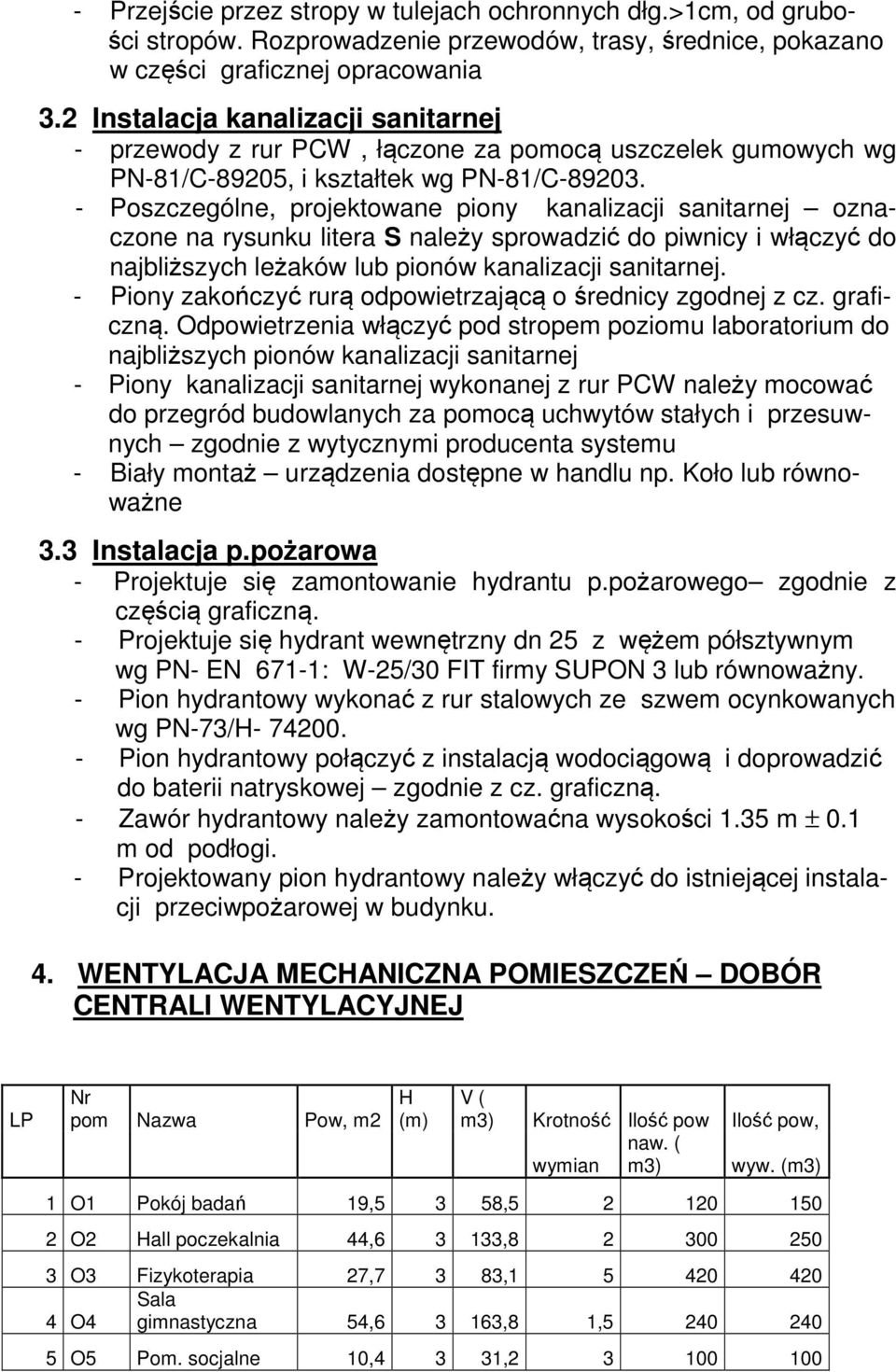

4 - Przejście przez stropy w tulejach ochronnych dłg.>1cm, od grubości stropów. Rozprowadzenie przewodów, trasy, średnice, pokazano w części graficznej opracowania 3.2 Instalacja kanalizacji sanitarnej - przewody z rur PCW, łączone za pomocą uszczelek gumowych wg PN-81/C-89205, i kształtek wg PN-81/C Poszczególne, projektowane piony kanalizacji sanitarnej oznaczone na rysunku litera S należy sprowadzić do piwnicy i włączyć do najbliższych leżaków lub pionów kanalizacji sanitarnej. - Piony zakończyć rurą odpowietrzającą o średnicy zgodnej z cz. graficzną. Odpowietrzenia włączyć pod stropem poziomu laboratorium do najbliższych pionów kanalizacji sanitarnej - Piony kanalizacji sanitarnej wykonanej z rur PCW należy mocować do przegród budowlanych za pomocą uchwytów stałych i przesuwnych zgodnie z wytycznymi producenta systemu - Biały montaż urządzenia dostępne w handlu np. Koło lub równoważne 3.3 Instalacja p.pożarowa - Projektuje się zamontowanie hydrantu p.pożarowego zgodnie z częścią graficzną. - Projektuje się hydrant wewnętrzny dn 25 z wężem półsztywnym wg PN- EN 671-1: W-25/30 FIT firmy SUPON 3 lub równoważny. - Pion hydrantowy wykonać z rur stalowych ze szwem ocynkowanych wg PN-73/H Pion hydrantowy połączyć z instalacją wodociągową i doprowadzić do baterii natryskowej zgodnie z cz. graficzną. - Zawór hydrantowy należy zamontowaćna wysokości 1.35 m ± 0.1 m od podłogi. - Projektowany pion hydrantowy należy włączyć do istniejącej instalacji przeciwpożarowej w budynku. 4. WENTYLACJA MECHANICZNA POMIESZCZEŃ DOBÓR CENTRALI WENTYLACYJNEJ LP Nr pom Nazwa Pow, m2 H (m) V ( m3) Krotność Ilość pow Ilość pow, naw. ( wymian m3) wyw. (m3) 1 O1 Pokój badań 19,5 3 58, O2 Hall poczekalnia 44, , O3 Fizykoterapia 27,7 3 83, Sala 4 O4 gimnastyczna 54, ,8 1, O5 Pom. socjalne 10,4 3 31,

- Poszczególne, projektowane piony kanalizacji sanitarnej oznaczone na rysunku litera S należy sprowadzić do piwnicy i włączyć do najbliższych leżaków lub pionów kanalizacji sanitarnej.

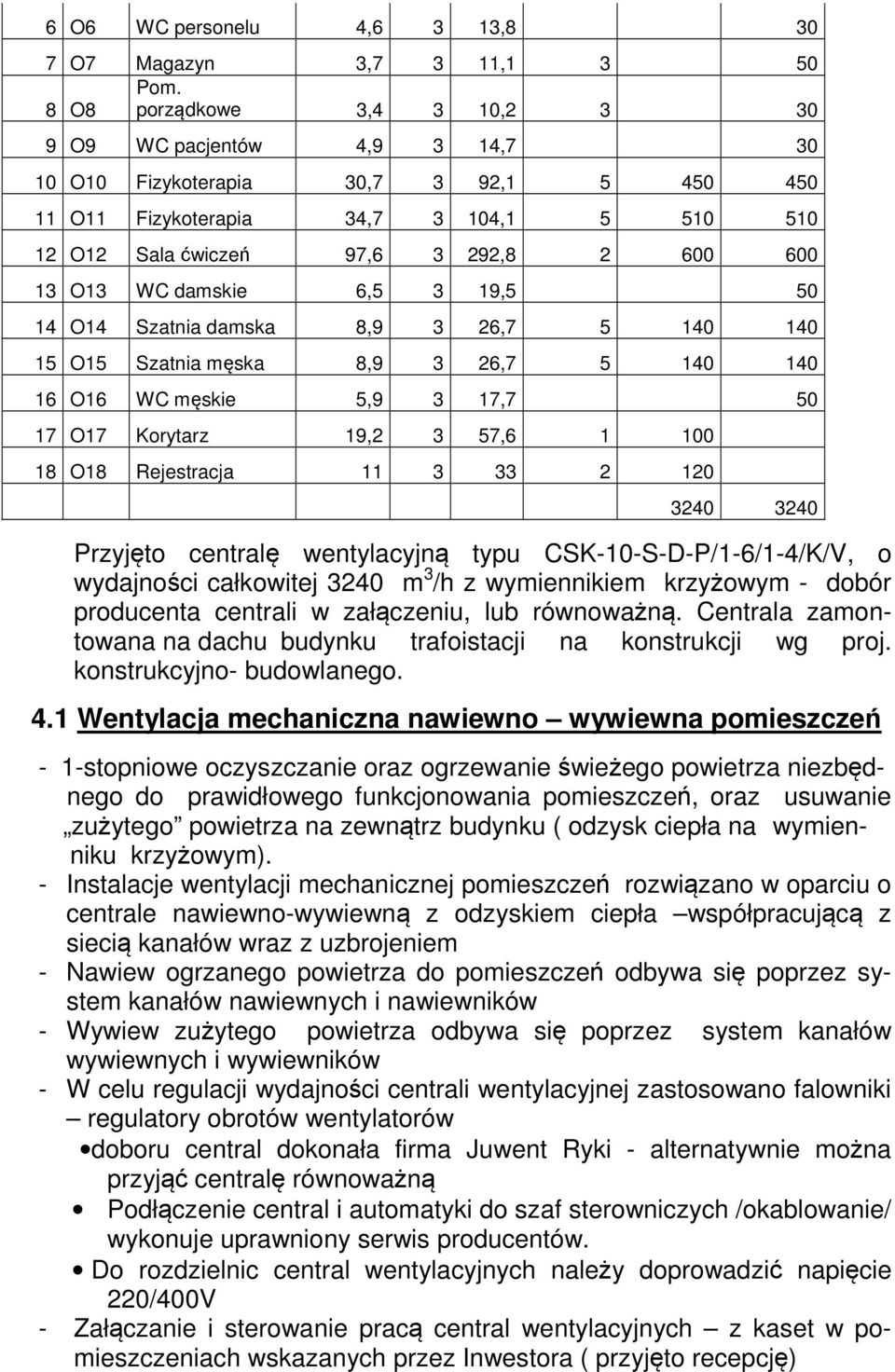

5 6 O6 WC personelu 4,6 3 13, O7 Magazyn 3,7 3 11, Pom. 8 O8 porządkowe 3,4 3 10, O9 WC pacjentów 4,9 3 14, O10 Fizykoterapia 30,7 3 92, O11 Fizykoterapia 34, , O12 Sala ćwiczeń 97, , O13 WC damskie 6,5 3 19, O14 Szatnia damska 8,9 3 26, O15 Szatnia męska 8,9 3 26, O16 WC męskie 5,9 3 17, O17 Korytarz 19,2 3 57, O18 Rejestracja Przyjęto centralę wentylacyjną typu CSK-10-S-D-P/1-6/1-4/K/V, o wydajności całkowitej 3240 m 3 /h z wymiennikiem krzyżowym - dobór producenta centrali w załączeniu, lub równoważną. Centrala zamontowana na dachu budynku trafoistacji na konstrukcji wg proj. konstrukcyjno- budowlanego. 4.1 Wentylacja mechaniczna nawiewno wywiewna pomieszczeń - 1-stopniowe oczyszczanie oraz ogrzewanie świeżego powietrza niezbędnego do prawidłowego funkcjonowania pomieszczeń, oraz usuwanie zużytego powietrza na zewnątrz budynku ( odzysk ciepła na wymienniku krzyżowym). - Instalacje wentylacji mechanicznej pomieszczeń rozwiązano w oparciu o centrale nawiewno-wywiewną z odzyskiem ciepła współpracującą z siecią kanałów wraz z uzbrojeniem - Nawiew ogrzanego powietrza do pomieszczeń odbywa się poprzez system kanałów nawiewnych i nawiewników - Wywiew zużytego powietrza odbywa się poprzez system kanałów wywiewnych i wywiewników - W celu regulacji wydajności centrali wentylacyjnej zastosowano falowniki regulatory obrotów wentylatorów doboru central dokonała firma Juwent Ryki - alternatywnie można przyjąć centralę równoważną Podłączenie central i automatyki do szaf sterowniczych /okablowanie/ wykonuje uprawniony serwis producentów. Do rozdzielnic central wentylacyjnych należy doprowadzić napięcie 220/400V - Załączanie i sterowanie pracą central wentylacyjnych z kaset w pomieszczeniach wskazanych przez Inwestora ( przyjęto recepcję)

O13 WC damskie 6,5 3 19,5 50 14 O14 Szatnia damska 8,9 3 26,7 5 140 140 15 O15 Szatnia męska 8,9 3 26,7 5 140 140 16 O16 WC męskie 5,9 3 17,7 50 17 O17 Korytarz 19,2 3 57,6 1 100 18 O18 Rejestracja

6 4.2 PRZEWODY I UZBROJENIE : - Z płyt prostokątnych ze sprasowanej wełny szklanej związanej żywicą termoutwardzalną. Powłoka zewnętrzna płyt: folia aluminowa zbrojona siatką z włókna szklanego, powłoka wewnętrzna czarna tkanina z włókna szklanego. System Climaver A2 Black ( przewody i kształtki wykonywane na budowie) - BH-Res Sp. J ul.torowa 3, Rzeszów - - alternatywnie można przyjąć materiał równoważny. - Grubość płyt 40 mm. Przewody z płyt z włókna szklanego prowadzone na dachu należy ocieplić wełna mineralną grubości 60 mm i owinąć płaszczem z blachy ocynkowanej. - Należy wykonywać otwory rewizyjne w przewodach wentylacyjnych ze sprasowanej wełny szklanej związanej żywicą termoutwardzalną zgodnie z zaleceniami producenta systemu. - Uzbrojenie przewodów stanowią: Kratki wentylacyjne nawiewne i wywiewne Climaver lub równowa-żne Klapy p.pożarowe z wyzwalaczem termicznym Mercor lub równoważne\ Przepustnice wentylacyjne i inne Wszystkie zainstalowane urządzenia, instalacje zasilające i sterownicze muszą posiadać deklarację lub certyfikaty zgodności z dokumentem odniesienia ( kryteria techniczne w odniesieniu do wyrobów podlegających certyfikacji na Znak Bezpieczeństwa, PN lub Aprobata Techniczna). Opracowała: Mgr inż. Grażyna Sykała

System Climaver A2 Black ( przewody i kształtki wykonywane na budowie) - BH-Res Sp. J ul.torowa 3, 35-205 Rzeszów - - alternatywnie można przyjąć materiał równoważny. - Grubość płyt 40 mm.
