1 I. OPIST TECHNICZNY Instalacja wentylacji Instalacja wod-kan Instalacja klimatyzacji Warunki wykonania i odbioru instalacji II. CZĘŚĆ GRAFICZNA S1 Rzut parteru instalacja wod-kan S2 Rzut piętra instalacja wod-kan S3 Rzut parteru instalacja klimatyzacji S4 Rzut piętra instalacja klimatyzacji S5 Rzut parteru instalacja wentylacji mechanicznej S6 Rzut piętra instalacja wentylacji mechanicznej S7 Rzut dachu instalacja wentylacji mechanicznej S8 Rzut piętra inwentaryzacja S9 Rzut dachu inwentaryzacja

2 OPIS TECHNICZNY PODSTAWA I ZAKRES OPRACOWANIA. Projekt opracowano na podstawie następujących danych: - zlecenia Inwestora, - uzgodnień z Inwestorem, - projektu architektonicznego, - obowiązujących przepisów i norm techniczno-budowlanych. Przedmiotem opracowania jest projekt instalacji sanitarnych: wentylacji, klimatyzacji oraz instalacji wod.-kan. Dla: Przychodnia Rejonowa nr 3 przy ul. Jana Pawła II 23 w dzielnicy Wesoła m.st. Warszawy. OPIS OBIEKTU Centrum Pogodna obiekt o charakterze handlowo-usługowym oraz mieszkalnym wielorodzinnym - zlokalizowane jest w centralnej części osiedla Stara Miłosna w dzielnicy Wesoła m.st. Warszawy, w sąsiedztwie innych obiektów użyteczności publicznej, jak poczta, zespół szkolny i kościół Lokal usługowy usytuowany jest w wyodrębnionej z bryły głównej Centrum oficynie, przy ciągu pieszym. Lokal składa się z powierzchni na parterze (ok. 160 m 2 ) i na piętrze (ok. 140 m 2 ) razem ok. 300 m 2. STAN ISTNIEJĄCY W budynku znajdują się istniejące instalacje centralnego ogrzewania, wody zimnej, ciepłej wody użytkowej, kanalizacji i wentylacji grawitacyjnej. Instalacje centralnego ogrzewania, wody zimnej, ciepłej wody użytkowej i kanalizacji są w pełni sprawne i istnieje możliwość podłączenia do nich nowo projektowanych urządzeń. Instalacja wentylacji grawitacyjnej zostanie zdemontowana.

3 INSTALACJA WENTYLACJI Dane ogólne instalacji wentylacyjnej. Dla budynku projektuje się wentylację mechaniczną wywiewną ze wszystkich pomieszczeń. Świeże powietrze będzie dostarczane do pomieszczeń za pomocą nawiewników okiennych np. Aerovetn firmy Renson. i kratek nawiewnych. Celem opracowania jest zaprojektowanie: - kanałów wentylacyjnych wywiewnych, nawiewnych, - wentylatorów dachowych. Założenia do obliczeń: minimalne ilości powietrza - 30 m 3 /h / osobę dla pom. biurowych i socjalnych ilość wymian powietrza w pozostałych pomieszczeniach: - magazyny 2wym/godz - komunikacja 1,5wym/godz - pomieszczenia WC 50 m 3 /h Przewody instalacji wentylacji mechanicznej powinny być instalowane w sposób umożliwiający utrzymanie ich czystości lub prowadzone w obudowach. Projektuje się następujące systemy wentylacyjne: - W wentylacja wywiewna z pomieszczeń gabinetów, magazynowych i komunikacji - WC wentylacja wyciągowa z pomieszczeń WC System W wentylacja wywiewna z pomieszczeń Dla pomieszczeń, wymagana ilość powietrza świeżego wynosi m 3 /h.wyciąg powietrza z pomieszczeń wynosi 1460 m 3 /h (W). Do nawiewu świeżego powietrza projektowane są nawiewniki okiennenp. Aerovetn firmy Renson i kratki nawiewne. Wyciąg zużytego powietrza z pomieszczeń realizowany jest za pomocą systemu kanałów wyciągowych zakończonych wentylatorami dachowyminp. RF/400S SN Przewody wywiewne należy wykonać jako prostokątne stalowe ocynkowane oraz okrągłe typu spiro i flex.. Do wywiewu powietrza z pomieszczeń przyjęto stalowe zawory wentylacyjne okrągłe zamontowane, oraz przepustnice regulujące przepływ w instalacji.

4 System WC wentylacja wywiewna WC i pomieszczeń porządkowych. Dla pomieszczeń WC i pomieszczeń porządkowych w budynku projektuje się wentylację wywiewną, której wydajność wynosi: (WC) m 3 /h Do wyciągu powietrza z pomieszczeń WC zaprojektowano wentylator dachowynp.rf/4-160 N Przewody wywiewne należy wykonać jako prostokątne stalowe ocynkowane oraz okrągłe typu spiro i flex. Przewody wywiewne należy wykonać bez izolacji. Do wyciągu powietrza z pomieszczeń WC i pomieszczeń porządkowych projektuje się stalowe zawory wentylacyjne wywiewne. Materiały wentylacyjne. Kanały i zawieszenia Przewody prostokątne wykonać jako stalowe ocynkowane o połączeniach kołnierzowych. Przewody okrągłe i kształtki wykonać w technologii spiro i flex. Przewody wentylacyjne i urządzenia podwieszać do konstrukcji w systemie montażowym HILTI lub mu podobnym zapewniając izolację wibroakustyczną pomiędzy montowaną instalacją a elementem konstrukcyjnym, do którego jest montowana. Regulacja wentylacji. Instalację wyciągową wyregulować za pomocą przepustnic oraz grzybków przy zaworach wentylacyjnych. Wytyczne branżowe. Budowlane Zapewnić dostęp do wszystkich urządzeń wentylacyjnych w celu ich konserwacji i napraw. Sterowanie Instalacja wentylacji praca w trakcie pracy ludzi w budynku. Praca systemów wentylacyjnych W1, WC powinna odbywać się jednocześnie.

5 Bilans ilości powietrza wentylacyjnego. Nr Opis pomieszczeń Powierzchnia Kubatura Nawiew Wywiew [m²] [m³] [m³/h] [m³/h] PARTER 001 PRZEDSIONEK 2,12 6, POCZEKALNIA 29,47 95, REJESTRACJA 14,61 47, GABINET LEKARSKI 13,51 43, GABINET SPIROMET 8,65 28, GABINET 006 ALERGOLOG. 22,06 71, GABINET ZABIEGOWY 15,86 51, GABINET LEKARSKI 12,07 39, GABINET LEKARSKI 12,08 39, WC 3,24 10, POM.POMOCNICZE 2,46 8, POM.POMOCNICZE 1,52 4, KORYTARZ 17,52 56, SCHODY 1,95 6, PODDASZE 101 SCHODY 9,40 25, KORYTARZ 23,32 62, GABINET LARYNGOL. 27,94 74, POCZEKALNIA 10,39 27, POKÓJ SOCJALNY 9,38 25, GABINET STOMATOL. 18,62 49, WC 3,24 8, POM.POMOCNICZE 0,81 2, POM.POMOCNICZE 3,47 9, KORYTARZ 9,13 24, KORYTARZ 2,60 6, POM.POMOCNICZE 3,01 8, POM.POMOCNICZE 2,67 7, SZATNIA 8,81 23, POM.POMOCNICZE 0,30 0, WC PERSONELU 5,43 14, =

6 WARUNKI WYKONANIA I ODBIORU INSTALACJI. Instalacje wentylacji wykonać i odebrać zgodnie z warunkami technicznymi COBRTI Instal oraz polskimi normami. INSTALACJA WOD.-KAN. Woda zimna będzie dostarczana do celów bytowo-gospodarczych. Nowo projektowane urządzenia zostaną podłączone do istniejącej instalacji wod.-kan. W pomieszczeniach zostały dodatkowo zaprojektowane następujące przybory: Gabinet spirometryczny: 1x zlewozmywak, Pokój socjany: 1x zlewozmywak, 1x umywalka, Gabinet laryngologiczny: 2x umywalka, 1x Unit Laryngologiczny Zimna woda i ciepła woda użytkowa Zasilenie w zimną wodę i ciepłą wodę użytkową wykonać poprzez podłączenie (w miejscu wskazanym na rys.) do istniejących instalacji wody zimnej i ciepłej wody użytkowej. Projektuje się wykonanie instalacji wodociągowej wody zimnej i ciepłej z rur polipropylenowych (PEX-Al-PEX) łączonych za pomocą złączek zaciskowych z zastosowaniem kształtek mosiężnych. Przewidziano zastosowanie np. rur firmy Kisan. W miejscach podłączenia baterii i zaworów czerpalnych przewiduje się zastosowanie złączek metalowych gwintowanych. Do uszczelnienia łączników gwintowanych stosować taśmę lub pastę teflonową. W miejscach przejść przez ściany i stropy zastosować otuliny ze specjalnego PE. Wszystkie przewody rozprowadzające (woda zimna, c.w.u.), prowadzone w ściankach działowych i w bruzdach, należy zaizolować kształtkami z pianki poliuretanowej. Rury można zastąpić rurami innego producenta. Zaleca się stosowanie rur i kształtek jednego producenta. Instalacja kanalizacji sanitarnej. Ścieki z lokalu będą odprowadzane rurami PVC, łączonymi kształtkami z PVC i uszczelniane na złączach kielichowych uszczelką wargową. Podejścia do przyborów należy wykonać rurami o średnicy DN 50. Wszystkie nowoprojektowane przybory sanitarne należy podłączyć do istniejącej instalacji kanalizacji sanitarnej w miejscach wskazanych na rysunku.odpływy z przyborów sanitarnych należy zasyfonować. Rozprowadzenie instalacji kanalizacyjnej pokazano na załączonym rysunku.

7 Materiały. Instalacja wodociągowa została zaprojektowana z zgrzewanych rur polipropylenowych PN20 łączonych poprzez zgrzewanie.podejścia do wylewek wykonać z elastycznych przewodów w oplocie. Instalacja kanalizacyjna zaprojektowana została z rur PVC. Izolacja. Przewody instalacji wody zimnej izolować pianką kauczukową gr. min 9,0 mm. Przewody instalacji wody ciepłej izolować pianką kauczukową gr. min 20,0 mm. Przed zaizolowaniem przewody należy poddać próbie szczelności na ciśnienie 1,0 MPa. Mocowanie przewodów i urządzeń. Projektowane przewody i urządzenia mocować przy użyciu typowych elementów złożonych z kształtowników oraz kołków rozporowych. INSTALACJA KLIMATYZACJI Instalację klimatyzacji zaprojektowano w oparciu o urządzenia chłodnicze freonowe. Jednostki zewnętrzne umieszczono na elewacji. W pomieszczeniach zastosowano klimatyzatory ścienne. Odprowadzenie skroplin grawitacyjnie do kanalizacji. Sterowanie pracą klimatyzatorów odbywać się będzie za pośrednictwem pilota, które są dostarczane wraz z urządzeniami wewnętrznymi. Dobór urządzeń nastąpił na podstawie obliczeń cieplnych umieszczonych w projekcie budowlanym. Urządzenia wewnętrzne wyposażone są w filtr powietrza typu przeciwgrzybicznego, materiał o strukturze plastra miodu PP, wymiennik ciepła: wężownica miedziana, lamele typu aluminiowego o powierzchni powłoki hydrofilowej. Rozmieszczenie urządzeń wewnętrznych, zewnętrznych oraz trasy instalacji chłodniczych przedstawiono na rysunkach.

8 LG. We wszystkich pomieszczeniach projektuje się klimatyzatory ścienne serii MS firmy BILANS ZYSKÓW CIEPŁA Nazwa pomieszczenia Np. Zyski (W) J. zewn. J. zewn. Gabinet laryngologiczny MS09AQ Gabinet lekarski MS09AQ Gabinet lekarski MS09AQ Gabinet zabiegowy MS09AQ Gabinet alergologiczny MS18AQ Gabinet stomatologiczny MS18AQ Gabinet spirometryczny MS09AQ Gabinet lekarski MS12AQ Rejestracja MS18AQ FM49AH FM49AH Dobrane klimatyzatory zapewnią warunki komfortu dla osób przebywających w pomieszczeniach. Klimatyzatory umieszczone będą na ścianach zewnętrznych pomieszczeń. Jednostki wewnętrzne wraz z jednostkami zewnętrznymi połączona ze sobą w systemie multisplit. Materiały klimatyzacyjne. Instalację freonową wykonać z rur miedzianych do celów chłodniczych (typu Cu DHP zgodnie z ISO 1337), odtłuszczonych i odtlenionych, o połączeniach lutowanych. Przewody zaizolować przeciw kondensacji pary wodnej otulinami z pianki na bazie syntetycznego kauczuku np. typu ARMAFLEX AC firmy ARMACELL. Przewody freonowe należy prowadzić pod stropem pomieszczeń, a następnie wyprowadzić do jednostki zewnętrznej. Wytyczne eksploatacji. Urządzenia klimatyzacyjne nie wymagają stałej obsługi i są dozorowane okresowo. Czynności związane z eksploatacją i konserwacją należy wykonywać zgodnie z instrukcjami obsługi dostarczonymi wraz z urządzeniami. Przestrzegać okresowo sprawdzenia stanu filtrów, czyścić je, a w razie konieczności wymienić. Do usuwania sygnalizowanych niesprawności oraz do przeprowadzania okresowych przeglądów i remontów bieżących urządzeń należy wezwać uprawniony serwis. Instalacja wod.-kan. Skropliny z urządzeń klimatyzacyjnych odprowadzone zostaną grawitacyjnie poziomami o średnicy Dn25 z rur PE.

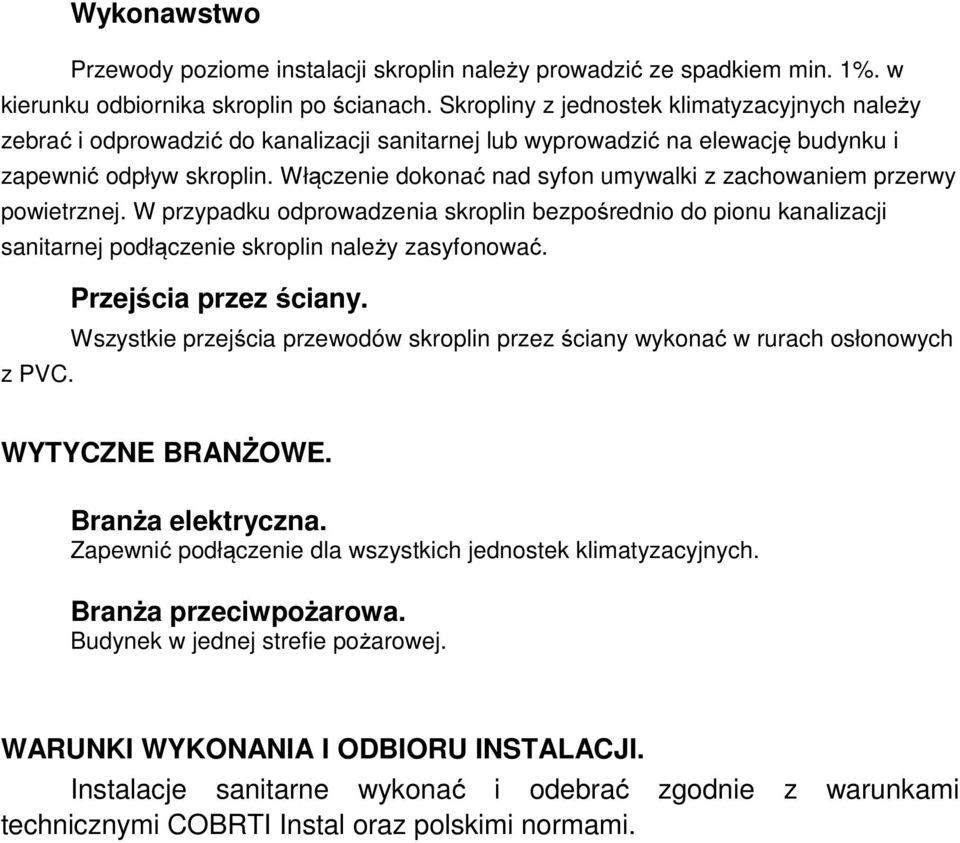

9 Wykonawstwo Przewody poziome instalacji skroplin należy prowadzić ze spadkiem min. 1%. w kierunku odbiornika skroplin po ścianach. Skropliny z jednostek klimatyzacyjnych należy zebrać i odprowadzić do kanalizacji sanitarnej lub wyprowadzić na elewację budynku i zapewnić odpływ skroplin. Włączenie dokonać nad syfon umywalki z zachowaniem przerwy powietrznej. W przypadku odprowadzenia skroplin bezpośrednio do pionu kanalizacji sanitarnej podłączenie skroplin należy zasyfonować. Przejścia przez ściany. Wszystkie przejścia przewodów skroplin przez ściany wykonać w rurach osłonowych z PVC. WYTYCZNE BRANŻOWE. Branża elektryczna. Zapewnić podłączenie dla wszystkich jednostek klimatyzacyjnych. Branża przeciwpożarowa. Budynek w jednej strefie pożarowej. WARUNKI WYKONANIA I ODBIORU INSTALACJI. Instalacje sanitarne wykonać i odebrać zgodnie z warunkami technicznymi COBRTI Instal oraz polskimi normami.
