1 BUD-EL Sp. z o.o. al. Grunwaldzka 124/4, Gdańsk PRZEDMIAR ROBÓT NAZWA INWESTYCJI : Rozbudowa i modernizacja systemu sieci strukturalnej i zasilania dedykowanego. - Instalacja Multimedialna ADRES INWESTYCJI : ul. Danusi 4, Gdańsk INWESTOR : Urząd Statystyczny w Gdańsku Ogółem wartość kosztorysowa robót : zł WYKONAWCA : INWESTOR : Data opracowania Data zatwierdzenia Dokument został opracowany przy pomocy programu NORMA STD

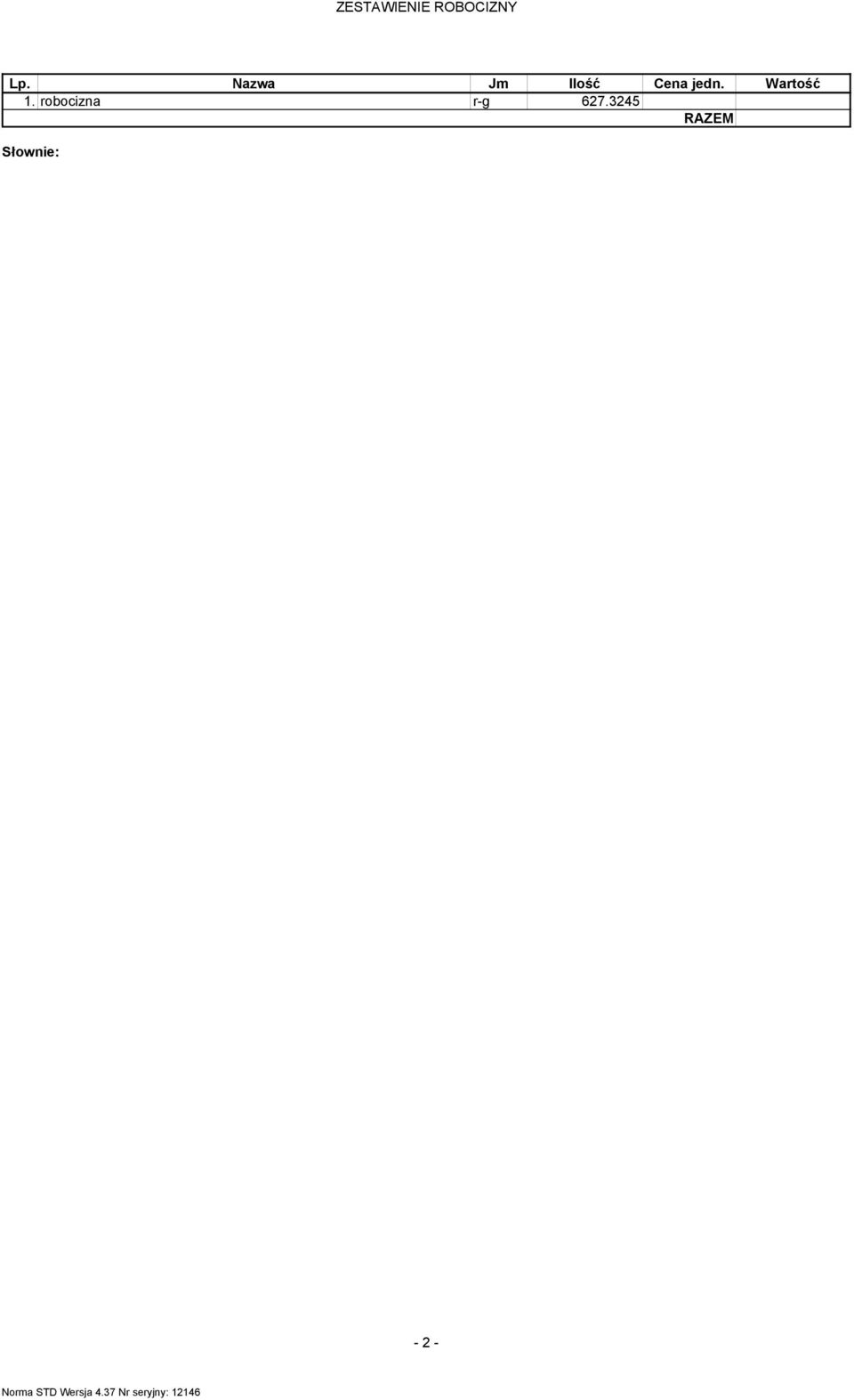

2 ZESTAWIENIE ROBOCIZNY Lp. Nazwa Jm Ilość Cena jedn. Wartość 1. robocizna r-g RAZEM - 2 -

3 ZESTAWIENIE MATERIAŁÓW Lp. Nazwa Jm Ilość Cena jedn. Wartość 1. Bezprzewodowy serwer obrazu z wyj HDMI szt Czujnik podziału sali szt Dioda nadawcza podczerwieni szt Ekran elektryczny szt Gniazdo AUDIO 22x5x45mm Gniazdo HDMI 45x45mm Gniazdo SVGA 45x45mm kołki rozporowe plastikowe 6x40 szt Kontroler ścienny RS232, LAN, 2xREL, 4we, 10x kpl przycisk, 1x pokrętło 10. Konwertter/Wzmacniacz z zasilaniem: USB 2.0 / UTP szt Linijka LED szt Listwa 10 parowa typu LSA szt Matryca audio 6we 4wy, procesor DSP szt Okablowanie ruchome AUDIO XLR/XLR 2m szt Okablowanie ruchome HDMI /HDMI 1m szt Okablowanie ruchome LAN 1m szt Okablowanie ruchome USB A/B 1m szt Projektor multimedialny szt Przekaźnik sterujący 24/230VAC Przełącznik USB 2we 1wy szt Przewód sygnałowy AUDIO m Przewód sygnałowy HDMI m Przewód sygnałowy SVGA m Rozdzielacz HDMI 1we 2wy szt Rury winidurowe karbowane śr.25mm m Skaler HDMI/SVGA/AUDIO 4/2/6wej 2/0/2wyj szt Tablica interaktywna szt Uchwyt 3 listew połączeniowych 10par szt Uchwyt sufitowy ekranu szt Uchwyt sufitowy projektora szt Uchwyty rur śr. 25mm szt Zasilacz 24VDC Złącze końcowe HDMI Złącze końcowe SVGA materiały pomocnicze zł RAZEM - 3 -

4 OBMIAR Lp. Podstawa Opis i wyliczenia j.m. Poszcz Razem URZĄD STATYSTYCZNY W GDAŃSKU SYSTEM AUDIOWIZUALNY SALI SZKOLENIOWO-KONFERENCYJNEJ 1 ETAP I - PRACE INSTALACYJE I PRZYGOTOWAWCZE SYSTEMU AV 1 d.1 KNNR KNR-W 5-08 d KNR-W 5-08 d KNR-W 5-08 d Wykucie bruzd dla rur karbowanych śr,.25mm w betonie 130 m RAZEM Rury winidurowe karbowane (giętkie) układane p.t. w gotowych bruzdach (średnicy do 26 mm podłoże betonowe) m 130 m RAZEM Montaż uchwytów pod rury winidurowe układane pojedynczo z przygotowaniem m podłoża mechanicznie - przykręcenie do kołków plastykowych w podłożu betonowym 50 m RAZEM Rury winidurowe o średnicy do 28 mm układane n.t. na gotowych uchwytach m 50 m RAZEM KNR-W 5-08 Przewody kabelkowe o łącznym przekroju żył do 7.5 mm2 wciągane do rur - tor m d sygnałowy HDMI 120 m RAZEM KNR-W 5-08 Przewody kabelkowe o łącznym przekroju żył do 7.5 mm2 wciągane do rur - tor m d sygnałowy SVGA 60 m RAZEM KNR-W 5-08 Przewody kabelkowe o łącznym przekroju żył do 7.5 mm2 wciągane do rur - tor m d sygnałowy AUDIO 60 m RAZEM MONTAŻ ELEMETÓW SYSTEMU AV 8 KNR 5-06 Instalowanie gniazd - złączy okrągłych sterowniczych typu PS 18-stykowych na RAZEM KNR 5-06 Instalowanie gniazd - złączy okrągłych sterowniczych typu PS 18-stykowych na 10 KNR 5-06 Instalowanie gniazd - złączy okrągłych sterowniczych typu PS 18-stykowych na 11 KNR 5-06 Instalowanie gniazd - złączy okrągłych sterowniczych typu PS 18-stykowych na 12 KNR 5-06 Instalowanie gniazd - złączy okrągłych sterowniczych typu PS 6-stykowych na d płytach z tworzywa sztucznego 13 KNR 5-08 Montaż na gotowym podłożu konstrukcji wsporczych przykręcanych do 5 kg na d stropie (do 4 mocow.) - uchwyt projektora 14 KNR 5-08 Montaż na gotowym podłożu konstrukcji wsporczych przykręcanych do 5 kg na d ścianie (do 4 mocow.) - uchwyt ekranu KNR 5-08 Mocowanie na gotowym.podłożu aparatów o masie do 20 kg bez częściowego d rozebrania i podłączenia (il. otworów mocujących do 4) KNNR 5 Podłączenie przewodów kabelkowych o przekroju żyły do 2.5 mm2 pod zaciski żył 8 żył RAZEM KNR 5-08 Mocowanie na gotowym.podłożu aparatów o masie do 10 kg bez częściowego 18 KNR 5-08 Mocowanie na gotowym.podłożu aparatów o masie do 10 kg bez częściowego m

5 OBMIAR Lp. Podstawa Opis i wyliczenia j.m. Poszcz Razem 19 KNR 5-06 Instalowanie konsolet mikserskich typu pulpitowego i panelowego o 8 wejściach konsol. d na stojaku 1 konsol KNNR 5 Podłączenie przewodów kabelkowych o przekroju żyły do 2.5 mm2 pod zaciski żył 24 żył RAZEM KNR 5-06 Instalowanie konsolet mikserskich typu pulpitowego i panelowego o 12 wejściach konsol. d na stojaku 2 konsol KNNR 5 Podłączenie przewodów kabelkowych o przekroju żyły do 2.5 mm2 pod zaciski żył 18 żył RAZEM KNR 5-06 Instalowanie pojedynczych urządzeń sygnalowych w stojaku - interfejs VGA- d UXGA 24 KNR 5-06 Instalowanie pojedynczych urządzeń odtwarzających w stojaku d KNR 5-06 Instalowanie pojedynczych urządzeń odtwarzających w stojaku d KNR 5-06 Instalowanie pojedynczych odbiorników mikroportu w zestawie d RAZEM KNR 5-06 Instalowanie przełącznic naściennych linii głośnikowych o 50 liniach wyjściowych d na podłożu drewnianym KNNR 5 Podłączenie przewodów kabelkowych o przekroju żyły do 2.5 mm2 pod zaciski żył 24 żył RAZEM KNR 5-06 Instalowanie stojaków komutacyjnych o 50 liniach wej./wyj. na podłożu metalowym stojak. d stojak KNNR 5 Rozłącznik lub wyłącznik przeciwporażeniowy 3 (4)-biegunowy w rozdzielnicach d KNNR 5 Wyłącznik nadprądowy 2-biegunowy w rozdzielnicach d KNR 5-08 Mocowanie na gotowym.podłożu aparatów o masie do 10 kg bez częściowego PRACA PRÓBNA SYSTEMU 33 Kalkulacja Wykonanie oprogramowania, instalowanie i uruchomienie systemu sterowania kpl. d.3 własna zasobami sali Krotność = 2 1 kpl Kalkulacja d.3 własna 35 Kalkulacja d.3 własna 36 d.4 Pomiary, praca próbna i testowanie systemu szt 1 szt Uruchomienie, regulacja systemu szt 1 szt SZKOLENIE OBSŁUGI Kalkulacja Szkolenie w zakresie obsługi systemu własna osób/ sesję 10.0 osób/ sesję RAZEM
