Cementy z dodatkami zastosowania w praktyce. Paweł Madej, Magdalena Cieślak, Agnieszka Klabacha, Adrian Sowa

Transkrypt

1

2 Cementy z dodatkami zastosowania w praktyce Paweł Madej, Magdalena Cieślak, Agnieszka Klabacha, Adrian Sowa

3 Wstęp W bieżącym roku na wzrost produkcji betonu towarowego, oraz prefabrykacji wpłynął m.in. boom w budownictwie mieszkaniowym, przemysłowo magazynowym, oraz infrastrukturalnym. Spodziewamy się, że dobra koniunktura obserwowana w 2018 powinna utrzymać się również w 2019.

4 Wstęp Sytuacja ta jest bardzo korzystna dla branży, jednak generuje również pewne wyzwania w postaci dostępności surowców szczególnie kruszywa i cementu. Wyzwaniem dla branży cementowej jest wzrost kosztów emisji CO2 oraz energii elektrycznej. W dobie wzrostu zapotrzebowania na cement dodatki mineralne nabierają jeszcze większego znaczenia

5 Cementy z dodatkami charakterystyka zrównoważony rozwój CEM II/A-M(S-LL) 52,5 N DYNAMIK CEM II/A-V 42,5 R CEM II/A-S 42,5 R CEM II/B-V 42,5 N CEM II/B-V 32,5 R CEM III/A 42,5 N-LH/HSR/NA MONOLIT CEM IV/B(V) 32,5 R-LH/NA

6 Korzyści ze stosowania cementów z dodatkami mineralnymi poprawa właściwości reologicznych mieszanki betonowej (płynność, urabialność, pompowalność), opóźniony czas wiązania pozwalający utrzymać w dłuższym okresie czasu cechy robocze mieszanki (transport i pompowanie bez konieczności stosowania opóźniaczy), poprawa odporności betonu na środowiska chemicznie agresywnie, ograniczenie niebezpieczeństwa reakcji alkalia - krzemionka ograniczenie wykwitów

7 Korzyści ze stosowania cementów z dodatkami mineralnymi obniżenie porowatości, nasiąkliwości i przepuszczalności, wzrost szczelności, zredukowanie strefy kontaktowej pomiędzy zaczynem a kruszywem, niższe ciepło hydratacji i mniejszy skurcz, ograniczenie samonagrzewu betonu i powstawania rys, podwyższenie wytrzymałości w dłuższych okresach czasu.

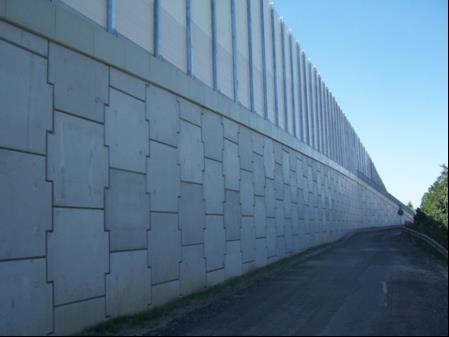

8 Realizacja CEM II/A-M (S-LL) 52,5 N Elementy prefabrykowane Panele Terraclass Freyssinet: Presbet C30/37 S2 D16 W8 F150 Nw-5% CEM II/A-M (S-LL) 52,5 N Kruszywo 0/2 Kruszywo 2/8 i 8/16 Radkowice Domieszki w/c- 0,48

9 Realizacja CEM II/A-M (S-LL) 52,5 N

10 Realizacja CEM II/A-M (S-LL) 52,5 N

11 Realizacja CEM II/A-M (S-LL) 52,5 N

12 Realizacja CEM II/A-S 42,5 R Beton mostowy C30/37 W8 F150 CEM II A-S 42,5 R Kruszywo grube - Górka Sobocka, Kruszywo drobne 0/2 piasek Kotlarnia Domieszki Mrozoodporność spadek wytrzymałości 0,2% Obwodnica w Oświęcimiu Droga nr 933 Realizację prowadził Michał Drabczyk i Agnieszka Fidyt

13 Realizacja CEM II/A-S 42,5 R

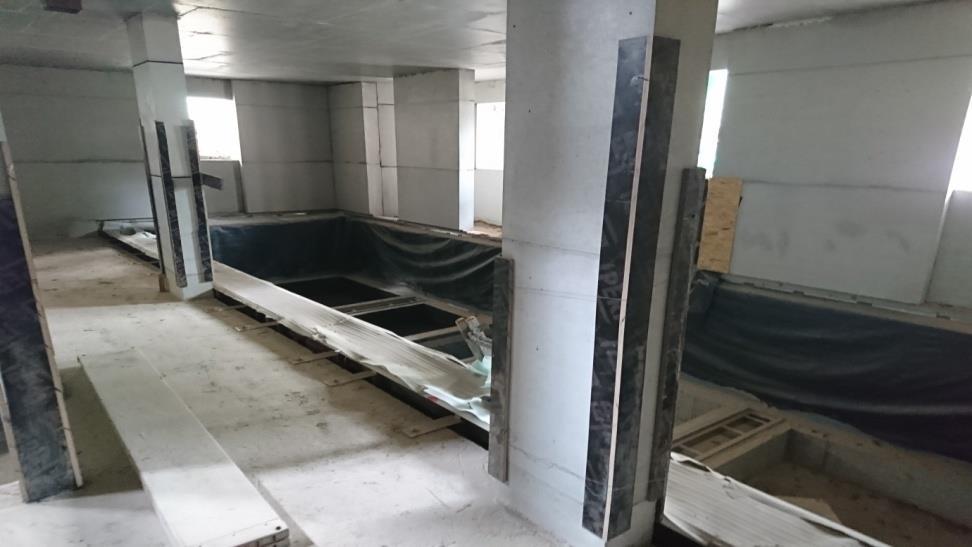

14 Realizacja CEM II/B-V 42,5 N CEM III/A 42,5 N-LH/HSR/NA Beton architektoniczny wewnętrzny i zewnętrzny dla firmy Frambud modernizacja i rozbudowa budynku w Poznaniu Realizację prowadzi nasz kolega Łukasz Wielgos przy współpracy z Krzysztofem Kuniczukiem z ramienia inwestora i wykonawcy

15 Realizacja CEM II/B-V 42,5 N CEM III/A 42,5 N-NA/HSR/LH Recepta wewnętrzna C30/37 S4/S5 CEM II/B-V 42,5 N -50% CEM III/A 42,5 N-LH/HSR/NA - 50% Kruszywo drobne 0/2 Kruszywo grube 2/8 Gryżyce Kruszywo grube 8/16 Rokitki Domieszki w/c 0,44

16 Realizacja CEM II/B-V 42,5 N CEM III/A 42,5 N-LH/HSR/NA Recepta zewnętrzna C30/37 S4 XC4 XD2 XF3 XA2 CEM II/B-V 42,5N -50% CEM III/A 42,5 N-LH/HSR/NA - 50% Kruszywo drobne 0/2 Kruszywo grube 2/8 Gryżyce Kruszywo grube 2/5 Lubień Kruszywo grube 11,2/16 Lubień Domieszki w/c 0,44

17 Realizacja CEM II/B-V 42,5 N CEM III/A 42,5 N-LH/HSR/NA

18 Realizacja CEM II/A-V 42,5 R Domek jednorodzinny w Rzeszowie Beton SCC C30/37 CEM II/A-V 42,5 R Kruszywo drobne 0/2 Gniewczyna Kruszywo grube 2/8 i 8/16 Dębina Łętowska Domieszki w/c 0,45 Rozpływ węzeł: mm Rozpływ budowa: mm O funnel budowa: 6 7s

19 Realizacja CEM II/A-V 42,5 R

20 Realizacja CEM II/A-V 42,5 R April 2014 Building Better Cities 20

21 Realizacja CEM IV/B(V) 32,5 R-LH/NA Stopy fundamentowe na fermach wiatrowych C30/37 XC2 W8 S4 D8 C30/37 XC2 W8 S4 D16 CEM IV/B(V) 32,5R-LH/NA Kruszywo drobne 0/2 Kruszywo Grube 2/8 Gryżyce Kruszywo grube 8/16 Sulików Domieszki

22 Realizacja CEM IV/B(V) 32,5 R-LH/NA

23 Realizacja CEM II/A-V 42,5 N Beton klasy C30/37 XC4 XD2 XF1 XA1 Płyta fundamentowa w systemie Białej Wanny w Gdańsku na budowie Grano Residence CEM II/B-V 42,5 N Popiół lotny krzemionkowy Kruszywo drobne 0/2 Kruszywo grube 2/16 Domieszki W/C= 0,5

24 Posadzki na cementach popiołowych Beton posadzkowy z zastosowaniem cementu LafargeHolcim CEM II/A-V 42,5R Beton posadzkowy z zastosowaniem cementu LafargeHolcim CEM II/B-V 42,5N Beton posadzkowy z zastosowaniem cementu CEM II/B-S 42,5R Beton C30/37 S3 D16 wraz z włóknami stalowymi 25 [kg/m3] Ilość cementu 320 kg w/c 0,48 Punkt piaskowy 40,1 % Kruszywo drobne 0/2 Wojdal Kruszywo grube Sępólno Wielkie i Wojdal Domieszka

25 Posadzki na cementach popiołowych Parametry mieszanki betonowej Rodzaj zastosowanego cementu CEM II/A-V 42,5R CEMII/B-V 42,5 N CEM II/B-S 42,5R Opad stożka [mm] Zawartość powietrza [%] 2,8 2,6 3,0

26 Posadzki na cementach popiołowych Średnie Wytrzymałość betonu [MPa] Rodzaj zastosowanego cementu CEM II/A-V 42,5R CEMII/B-V 42,5 N CEM II/B-S 42,5R Po 7 dniach 43,2 37,3 29,7 Po 28 dniach 55,6 49,7 42,3

27 Posadzki na cementach popiołowych Przyczepność [MPa]/grubość posypki [mm] Rodzaj zastosowanego cementu CEM II/A-V 42,5R CEMII/B-V 42,5 N CEM II/B-S 42,5R Posypka A 3,51 / 3,3 2,99 / 3,5 2,79 / 3,4 Posypka B 3,12 /3,0 3,06 / 3,5 2,59 /3,2 Posypka C 3,44 / 3,5 3,26 / 3,3 2,9 / 3,1

28 Posadzki na cementach popiołowych

29 Wykonawca: BUDIMEX Realizacja CEM III/A 42,5 N-LH/HSR/NA JAZ NA RZECE SAN Dostawca mieszanki betonowej: Tranbet Przemyśl Zamawiający: PWiK Przemyśl Termin realizacji: Beton konstrukcyjny: C30/37 S3 W8 F100 Ilość wbudowanego betonu: ok. 5000m 3 fot: fot:

30 Realizacja CEM III/A 42,5 N-NA/HSR/LH JAZ NA RZECE SAN Spoiwo: CEM III/A 42,5N-LH/HSR/NA Małogoszcz Kruszywa: lokalne piaski i żwiry Domieszki: Plastyfikator, superplastyfikator, domieszka napowietrzająca fot. Transbet

31
