1 Przemysł Przemysł motoryzacyjny Kształtowanie rur

2 9. Dzieki doswiadczeniu w branzy, odpowiedzialnosci i terminowosci pozyskalismy zaufanie oraz renome wsród znanych i cenionych producentów takich jak: TECHMAFLEX, TRANSFER OIL, IMM, ATOS, MTC, MP FILTRI, AISA, EUROSNODI, BLB, GUARNITEC, VIVOIL, CAST, STUCCHI, OVAKO, ALTA i wielu innych. 10. Jestesmy bezposrednim importerem zaopatrujacym sie wedlug zasad wylacznego przedstawicielstwa, co sprawia, ze oferowane przez nas produkty gwarantuja wysoka jakosc oraz najnizszy poziom cen na rynku. 11. Celem firmy jest dostarczenie Klientom towarów i uslug najwyzszej jakosci. Nasza oferta handlowa bazuje wylacznie na sprawdzonym, europejskim produkcie.

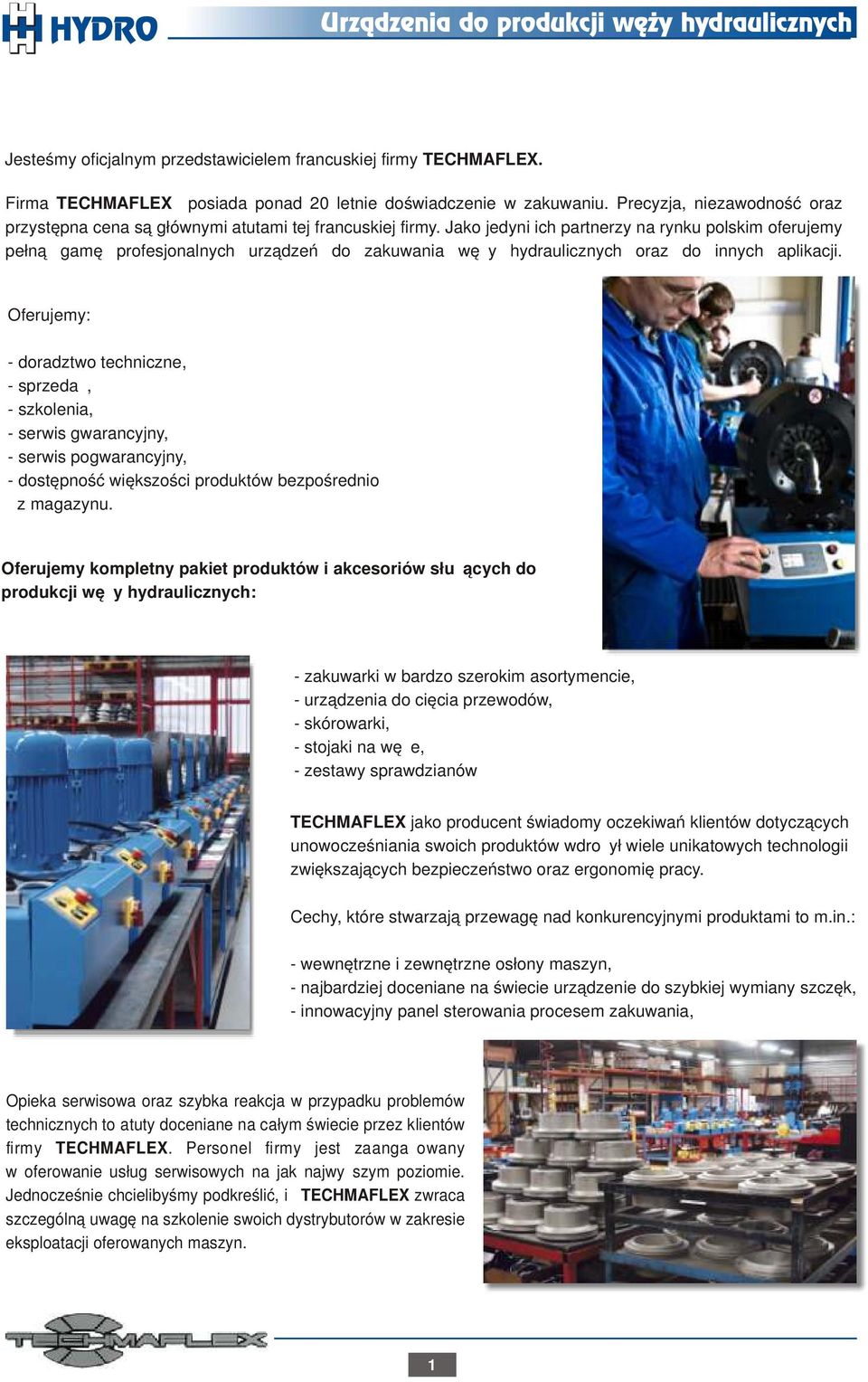

3 Jesteśmy oficjalnym przedstawicielem francuskiej firmy TECHMAFLEX. Firma TECHMAFLEX posiada ponad 20 letnie doświadczenie w zakuwaniu. Precyzja, niezawodność oraz przystępna cena są głównymi atutami tej francuskiej firmy. Jako jedyni ich partnerzy na rynku polskim oferujemy pełną gamę profesjonalnych urządzeń do zakuwania węży hydraulicznych oraz do innych aplikacji. Oferujemy: - doradztwo techniczne, - sprzedaż, - szkolenia, - serwis gwarancyjny, - serwis pogwarancyjny, - dostępność większości produktów bezpośrednio z magazynu. Oferujemy kompletny pakiet produktów i akcesoriów służących do produkcji węży hydraulicznych: - zakuwarki w bardzo szerokim asortymencie, - urządzenia do cięcia przewodów, - skórowarki, - stojaki na węże, - zestawy sprawdzianów TECHMAFLEX jako producent świadomy oczekiwań klientów dotyczących unowocześniania swoich produktów wdrożył wiele unikatowych technologii zwiększających bezpieczeństwo oraz ergonomię pracy. Cechy, które stwarzają przewagę nad konkurencyjnymi produktami to m.in.: - wewnętrzne i zewnętrzne osłony maszyn, - najbardziej doceniane na świecie urządzenie do szybkiej wymiany szczęk, - innowacyjny panel sterowania procesem zakuwania, Opieka serwisowa oraz szybka reakcja w przypadku problemów technicznych to atuty doceniane na całym świecie przez klientów firmy TECHMAFLEX. Personel firmy jest zaangażowany w oferowanie usług serwisowych na jak najwyższym poziomie. Jednocześnie chcielibyśmy podkreślić, iż TECHMAFLEX zwraca szczególną uwagę na szkolenie swoich dystrybutorów w zakresie eksploatacji oferowanych maszyn. 1

4

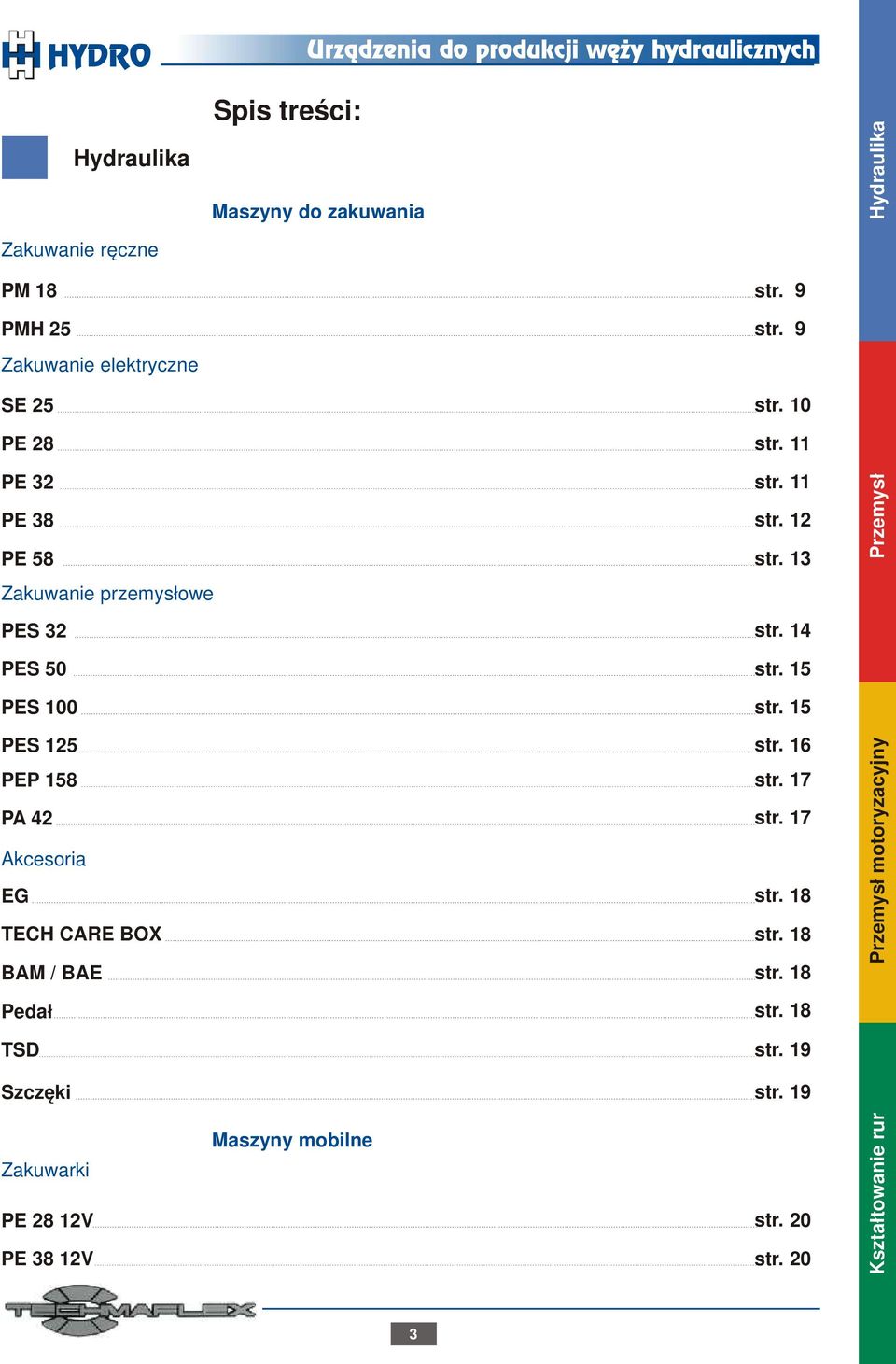

5 Zakuwanie ręczne Spis treści: Maszyny do zakuwania PM 18 PMH 25 Zakuwanie elektryczne str. str. 9 9 SE 25 str. 10 PE 28 str. 11 PE 32 PE 38 PE 58 Zakuwanie przemysłowe PES 32 str. 11 str. 12 str. 13 str. 14 Przemysł PES 50 PES 100 PES 125 PEP 158 PA 42 Akcesoria EG TECH CARE BOX BAM / BAE Pedał str. 15 str. 15 str. 16 str. 17 str. 17 str. 18 str. 18 str. 18 str. 18 Przemysł motoryzacyjny TSD str. 19 Szczęki str. 19 Zakuwarki PE 28 12V PE 38 12V Maszyny mobilne str. 20 str. 20 Kształtowanie rur 3

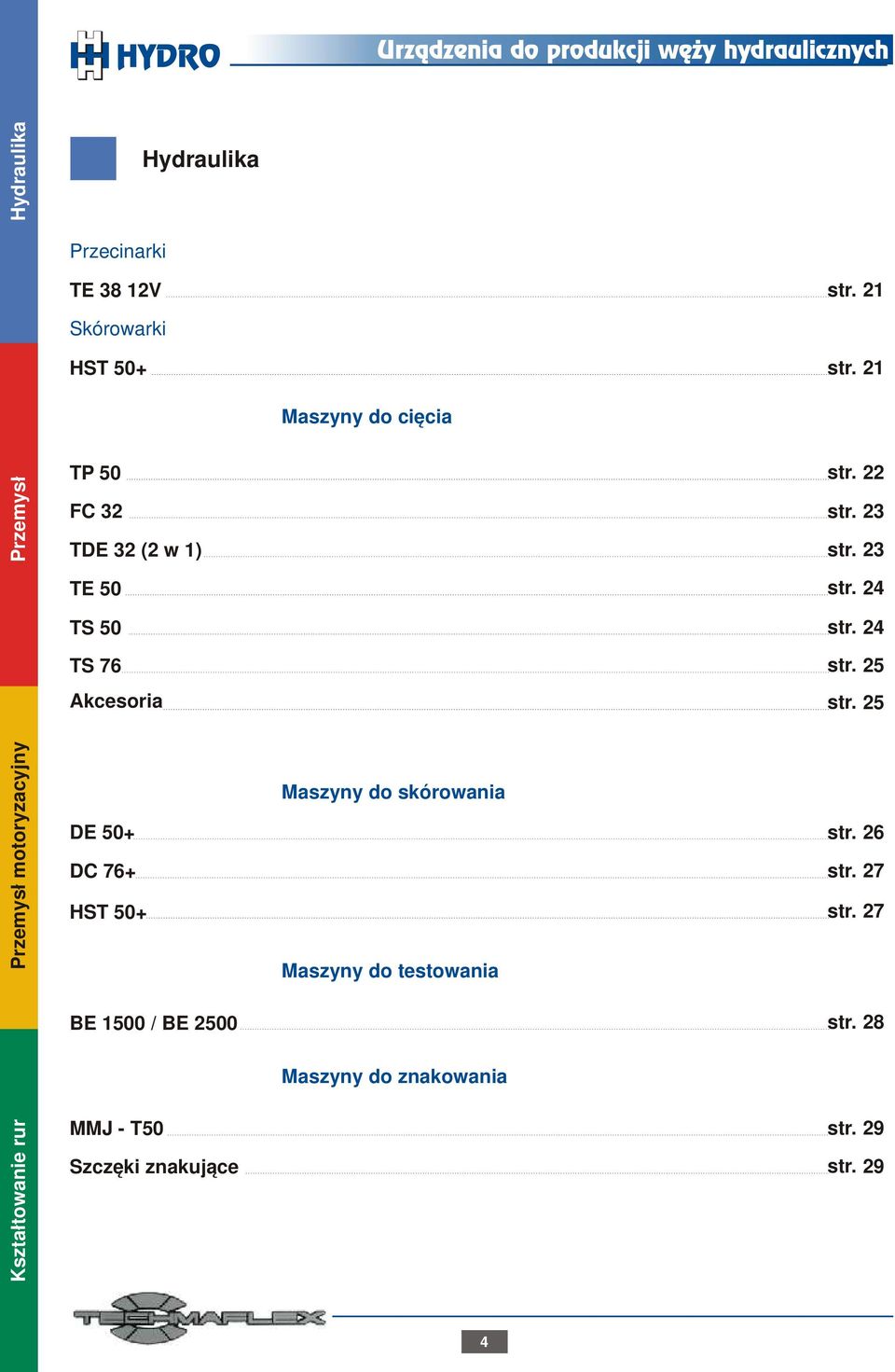

6 Przecinarki TE 38 12V str. 21 Skórowarki HST 50 str. 21 Maszyny do cięcia Przemysł TP 50 FC 32 TDE 32 (2 w 1) str. 22 str. 23 str. 23 TE 50 str. 24 TS 50 str. 24 TS 76 str. 25 Akcesoria str. 25 Kształtowanie rur Przemysł motoryzacyjny DE 50 DC 76 HST 50 BE 1500 / BE 2500 MMJ - T50 Szczęki znakujące Maszyny do skórowania Maszyny do testowania Maszyny do znakowania str. 26 str. 27 str. 27 str. 28 str. 29 str. 29 4

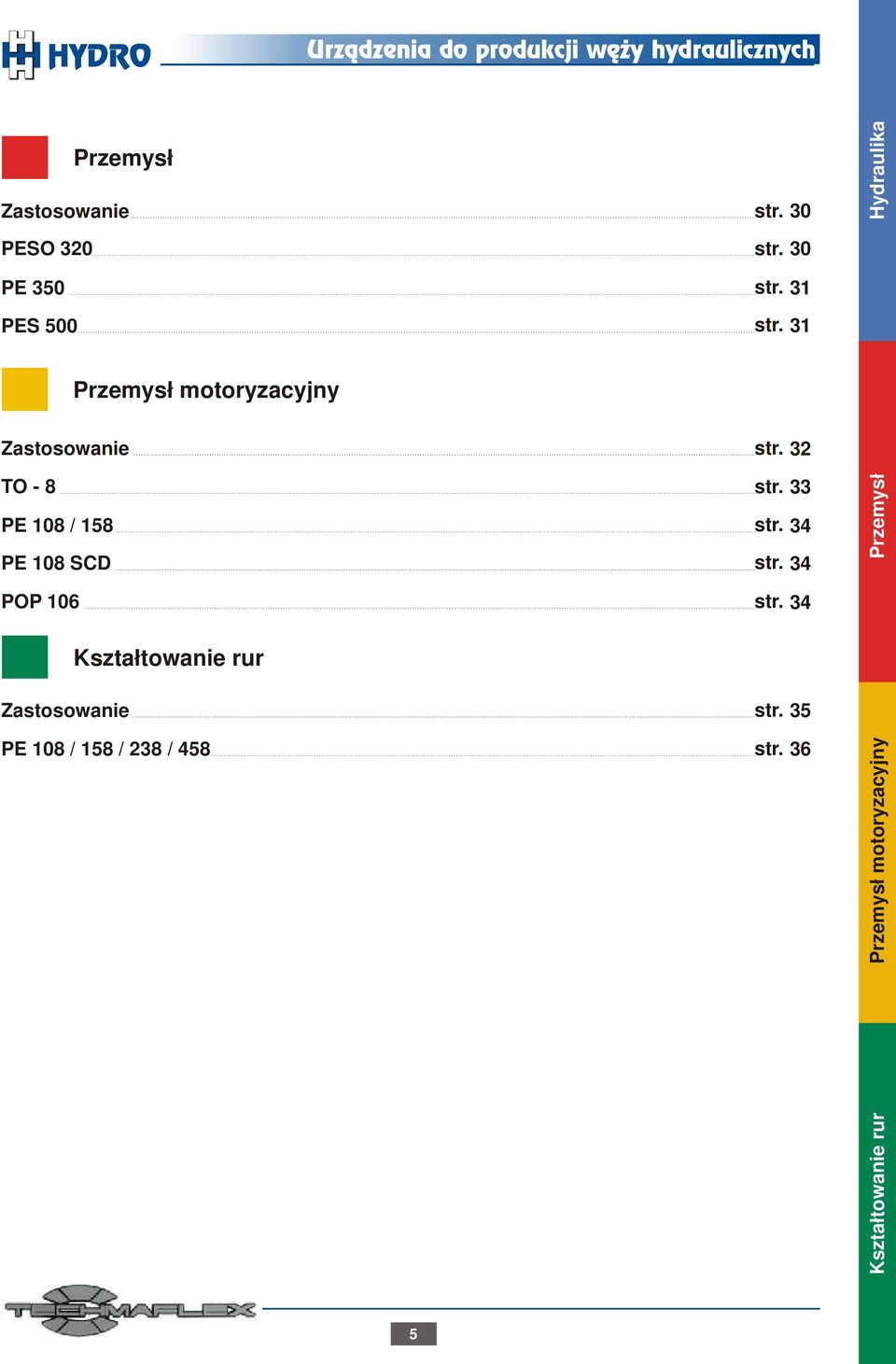

7 Przemysł Zastosowanie str. 30 PESO 320 str. 30 PE 350 PES 500 str. 31 str. 31 Przemysł motoryzacyjny Zastosowanie str. 32 TO - 8 str. 33 PE 108 / 158 str. 34 PE 108 SCD str. 34 Przemysł POP 106 str. 34 Kształtowanie rur Zastosowanie str. 35 PE 108 / 158 / 238 / 458 str. 36 Kształtowanie rur Przemysł motoryzacyjny 5

8

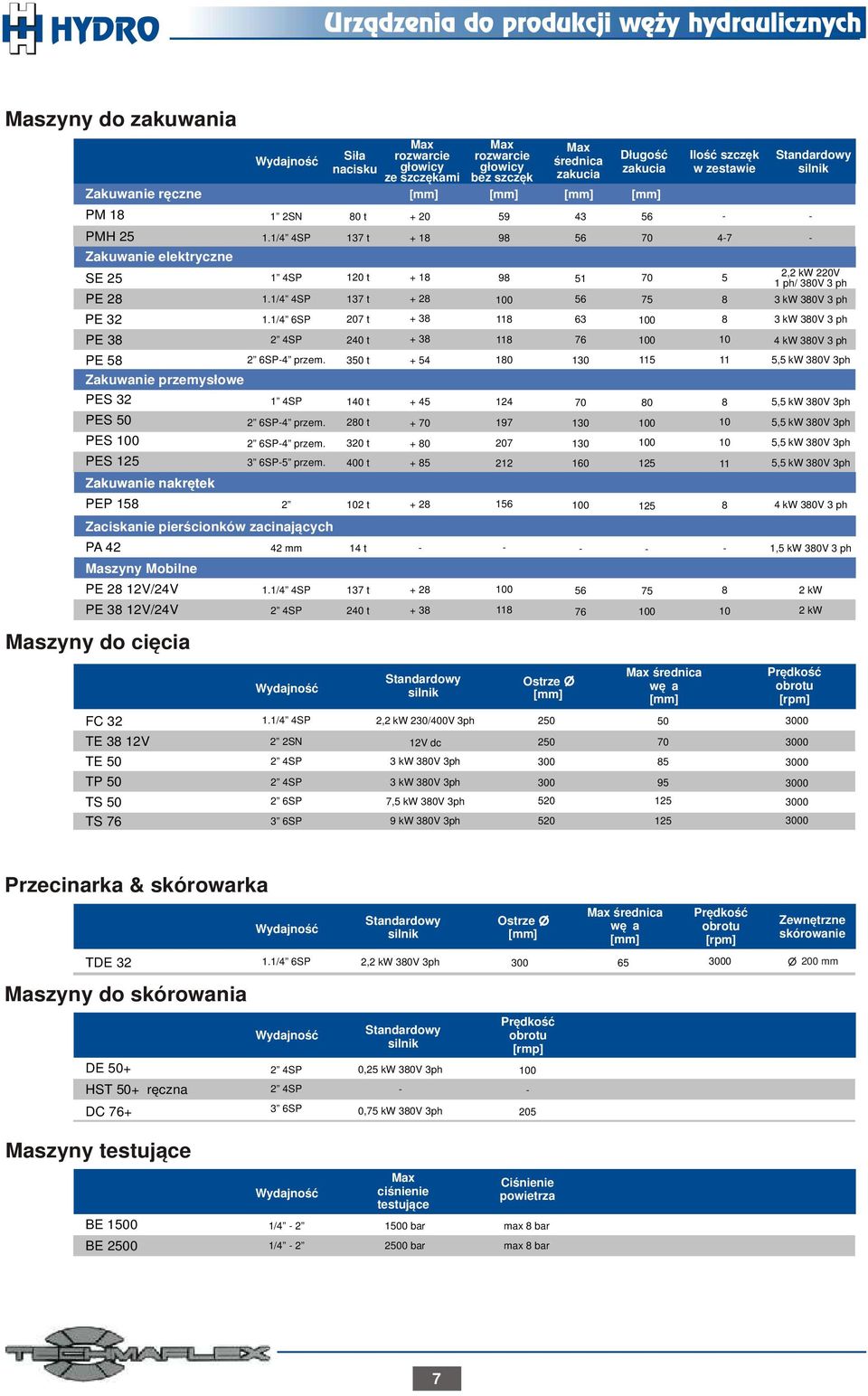

9 Maszyny do zakuwania Zakuwanie ręczne PM 18 PMH 25 Zakuwanie elektryczne SE 25 PE 28 PE 32 PE 38 PE SP-4 przem. Zakuwanie przemysłowe PES 32 PES 50 PES 100 PES 125 Zakuwanie nakrętek PEP 158 Maszyny do cięcia Wydajność 1 2SN 1.1/4 4SP 1 4SP 1.1/4 4SP 1.1/4 6SP 2 4SP 1 4SP 2 6SP-4 przem. 2 6SP-4 przem. 3 6SP-5 przem. 2 Zaciskanie pierścionków zacinających PA 42 Maszyny Mobilne PE 28 12V/24V PE 38 12V/24V 42 mm 1.1/4 4SP 2 4SP Siła nacisku 80 t 137 t 120 t 137 t 207 t 240 t 350 t 140 t 280 t 320 t 400 t 102 t 14 t 137 t 240 t Max rozwarcie głowicy ze szczękami Max Max rozwarcie Długość głowicy średnica zakucia bez szczęk zakucia [mm] [mm] [mm] [mm] Ilość szczęk w zestawie Standardowy silnik - - 2,2 kw 220V 1 ph/ 380V 3 ph 3 kw 380V 3 ph 3 kw 380V 3 ph 4 kw 380V 3 ph 5,5 kw 380V 3ph 5,5 kw 380V 3ph 5,5 kw 380V 3ph 5,5 kw 380V 3ph 5,5 kw 380V 3ph 8 4 kw 380V 3 ph - 1,5 kw 380V 3 ph kw 2 kw TE 38 12V TE 50 TP 50 TS 50 TS 76 Wydajność 2 2SN 2 4SP 2 4SP 2 6SP 3 6SP Standardowy silnik 12V dc 3 kw 380V 3ph 3 kw 380V 3ph 7,5 kw 380V 3ph 9 kw 380V 3ph Ostrze [mm] Max średnica węża [mm] Prędkość obrotu [rpm] FC /4 4SP 2,2 kw 230/400V 3ph Przecinarka & skórowarka TDE 32 Maszyny do skórowania DE 50 HST 50 ręczna DC 76 Wydajność Wydajność Standardowy silnik Standardowy silnik Ostrze [mm] Prędkość obrotu [rmp] Prędkość obrotu [rpm] Zewnętrzne skórowanie 1.1/4 6SP 2,2 kw 380V 3ph mm 2 4SP 2 4SP 3 6SP 0,25 kw 380V 3ph - 0,75 kw 380V 3ph Max średnica węża [mm] Maszyny testujące Wydajność Max ciśnienie testujące Ciśnienie powietrza BE / bar max 8 bar BE / bar max 8 bar 7

10 Maszyny do znakowania Wydajność Ilość znaków Wielkość znaków MMJ-T x 14 2,5 mm Maszyny przemysłowe PESO 320 PE 350 PES 500 Wydajność Siła nacisku 320 t 400 t 1200 t Max rozwarcie głowicy ze szczękami [mm] Max rozwarcie głowicy bez szczęk [mm] Zakres zakuwania [mm] * 270 Długość zakucia [mm] Standardowy silnik 5,5 kw 380V 3 ph 5,5 kw 380V 3 ph - * ze specjalnymi szczękami Maszyny do przemysłu motoryzacyjnego TO-8 POP 106 Siła nacisku 25 t 40 t Max rozwarcie głowicy ze szczękami [mm] Max rozwarcie głowicy bez szczęk [mm] Zakres zakuwania [mm] 40 - Długość zakucia [mm] 50 - Maszyny do kształtowania rur PE 108 PE 158 Siła nacisku 115 t 170 t Max rozwarcie głowicy ze szczękami [mm] Max rozwarcie głowicy bez szczęk [mm] Długość zakucia [mm] PE 238 PE t 492 t Parametry pokazane w katalogu mają charakter orientacyjny i zależą od wyposażenia oraz rodzaju zakuwanych węży. Zastrzegamy sobie prawo do wprowadzania zmian technicznych bez uprzedzenia. Gąbki piankowe Wszystkie nasze zakuwarki standardowo wyposażone są w gąbki piankowe zabezpieczające główne szczęki. Ten prosty a zarazem unikatowy system chroni cylinder maszyny przed możliwością kontaktu z obcym ciałem i zanieczyszczeniami. Wymiana gąbek jest prosta i nie wymaga otwarcia głowicy. Gąbki piankowe wydłużają żywotność maszyny. Zabezpieczenie śruby mikrometrycznej Prosimy zwrócić uwagę na zabezpieczenie śruby mikrometrycznej. W ten sposób chronimy twój sprzęt podczas normalnego użytkowania. 8

11 PM SN - ręczna Wymiary: 330 x 250 x kg Siła nacisku głowicy ze szczękami Zakres zakuwania Długość zakucia Dostępne szczęki 80 t 20 mm 59 mm 4-43 mm 56 mm * * szczęki główne Plusy Niska waga Kompaktowa konstrukcja Podręczna OPCJA Pompa hydrauliczno-pneumatyczna Dwie prędkości pompy PMH /4 4SP - ręczna Wymiary: 480 x 250 x kg Siła nacisku głowicy ze szczękami Zakres zakuwania Długość zakucia Komplet szczęk w zestawie z maszyną 137 t 18 mm 98 mm 4-56 mm 60 mm lub pozostałe średnice dostępne na zamówienie OPCJA Plusy Wydajna Podwójny sygnał końcowego zakucia Pompa hydrauliczno-pneumatyczna Dwie prędkości pompy 9

12 SE SP - elektryczna Wymiary: 600 x 400 x kg Nowość Siła nacisku głowicy ze szczękami Zakres zakuwania Długość zakucia 120 t 18 mm 98 mm 4-66 mm 60 mm Komplet szczęk w zestawie z maszyną Silnik standardowy*: Opcje: pozostałe średnice dostępne na zamówienie 2,2 kw 380V 50Hz 3ph 220V 50 Hz 1ph 2,2 kw 110V 50Hz 1ph * przy 3 fazowym podłączeniu wymagane jest uziemienie OPCJE - szczęki znakujące, - pedał Plusy Nowa obudowa z wbudowanym panelem na szczęki Nowa śruba mikrometryczna Kompaktowa konstrukcja Łatwo przenośna Nowa głowica 10

13 PE /4 4SP - elektryczna Wymiary: 600 x 390 x kg Siła nacisku głowicy ze szczękami Zakres zakuwania Długość zakucia Komplet szczęk w zestawie z maszyną Silnik standardowy: Opcje: 137 t 28 mm 100 mm 4-56 mm 75 mm pozostałe średnice dostępne na zamówienie 3 kw 380V 50Hz 3ph 3 kw 220V 50Hz 1ph 2,2 kw 220V 50Hz 1ph OPCJE EG pistolet do szybkiej wymiany szczęk, automatyczne otwieranie, pedał, szczęki znakujące Plusy Kompaktowa głowica Łatwy dostęp z przodu dla końcówek kolankowych PE /4 6SP - elektryczna Wymiary: 600 x 390 x kg Siła nacisku głowicy ze szczękami Zakres zakuwania Długość zakucia Komplet szczęk w zestawie z maszyną Silnik standardowy: Opcje: 207 t 38 mm 118 mm 4-63 mm 100 mm pozostałe średnice dostępne na zamówienie 3 kw 380V 50Hz 3ph 3 kw 220V 50Hz 3ph 2,2 kw 220V 50Hz 1ph Plusy Duża siła zacisku Otwieranie Pionowy ruch szczęk OPCJE EG pistolet do szybkiej wymiany szczęk, automatyczne otwieranie, pedał, zderzak, szczęki znakujące 11

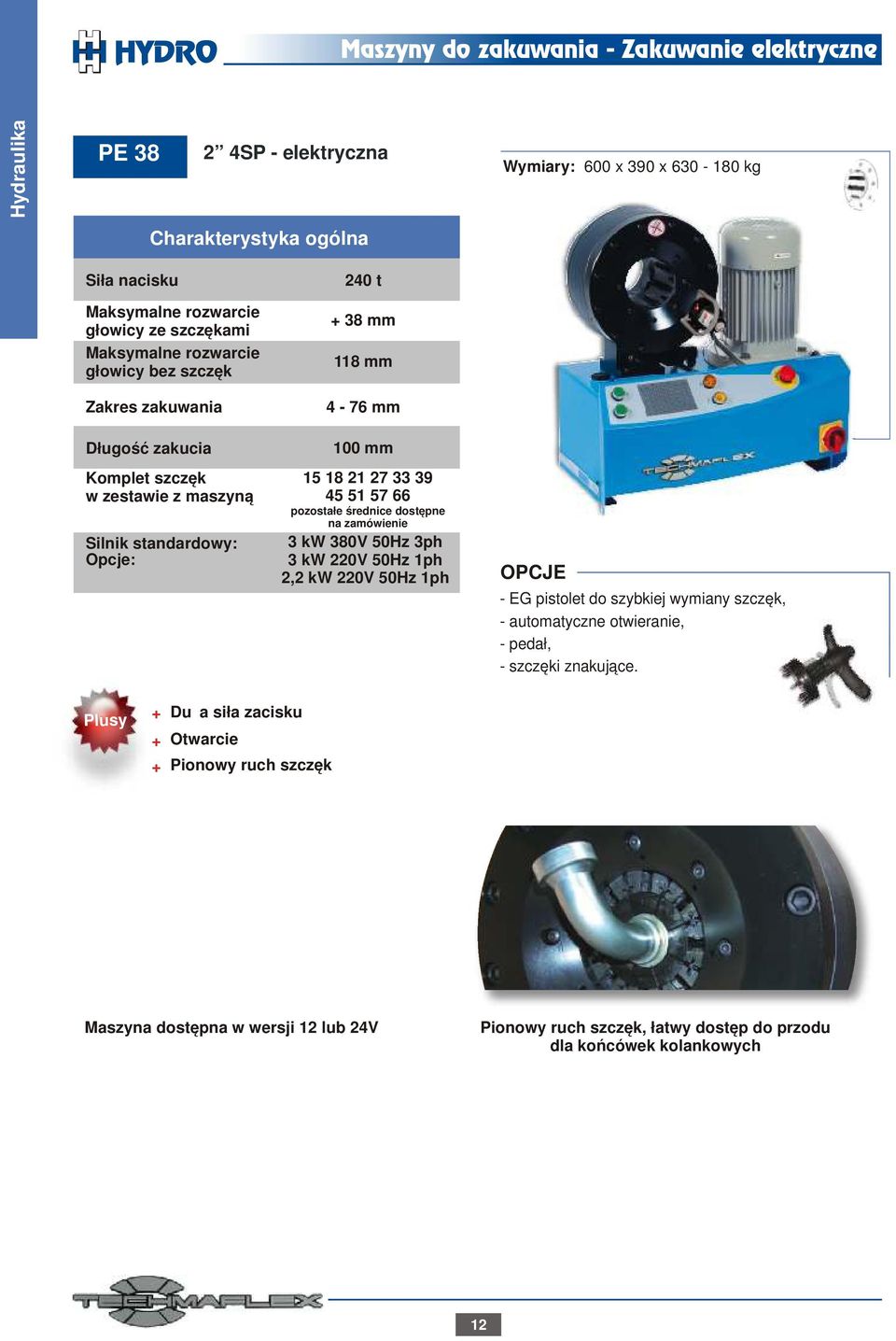

14 PE SP - elektryczna Wymiary: 600 x 390 x kg Siła nacisku głowicy ze szczękami Zakres zakuwania Długość zakucia Komplet szczęk w zestawie z maszyną Silnik standardowy: Opcje: 240 t 38 mm 118 mm 4-76 mm 100 mm pozostałe średnice dostępne na zamówienie 3 kw 380V 50Hz 3ph 3 kw 220V 50Hz 1ph 2,2 kw 220V 50Hz 1ph OPCJE - EG pistolet do szybkiej wymiany szczęk, - automatyczne otwieranie, - pedał, - szczęki znakujące. Plusy Duża siła zacisku Otwarcie Pionowy ruch szczęk Maszyna dostępna w wersji 12 lub 24V Pionowy ruch szczęk, łatwy dostęp do przodu dla końcówek kolankowych 12

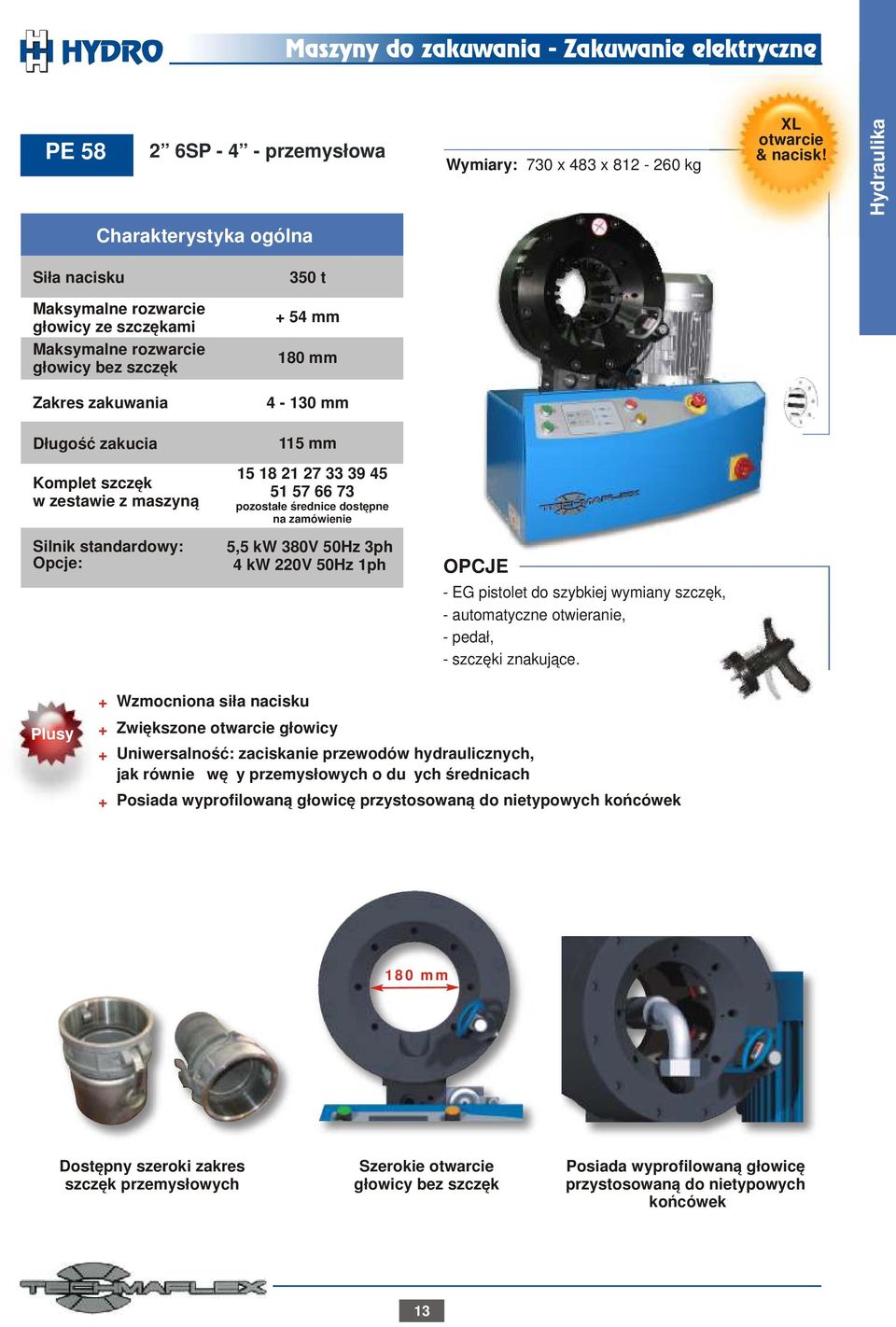

15 PE SP przemysłowa Wymiary: 730 x 483 x kg XL otwarcie & nacisk! Siła nacisku głowicy ze szczękami Zakres zakuwania Długość zakucia Komplet szczęk w zestawie z maszyną Silnik standardowy: Opcje: 350 t 54 mm 180 mm mm 115 mm pozostałe średnice dostępne na zamówienie 5,5 kw 380V 50Hz 3ph 4 kw 220V 50Hz 1ph OPCJE - EG pistolet do szybkiej wymiany szczęk, - automatyczne otwieranie, - pedał, - szczęki znakujące. Plusy Wzmocniona siła nacisku Zwiększone otwarcie głowicy Uniwersalność: zaciskanie przewodów hydraulicznych, jak również węży przemysłowych o dużych średnicach Posiada wyprofilowaną głowicę przystosowaną do nietypowych końcówek 180 mm Dostępny szeroki zakres szczęk przemysłowych Szerokie otwarcie Posiada wyprofilowaną głowicę przystosowaną do nietypowych końcówek 13

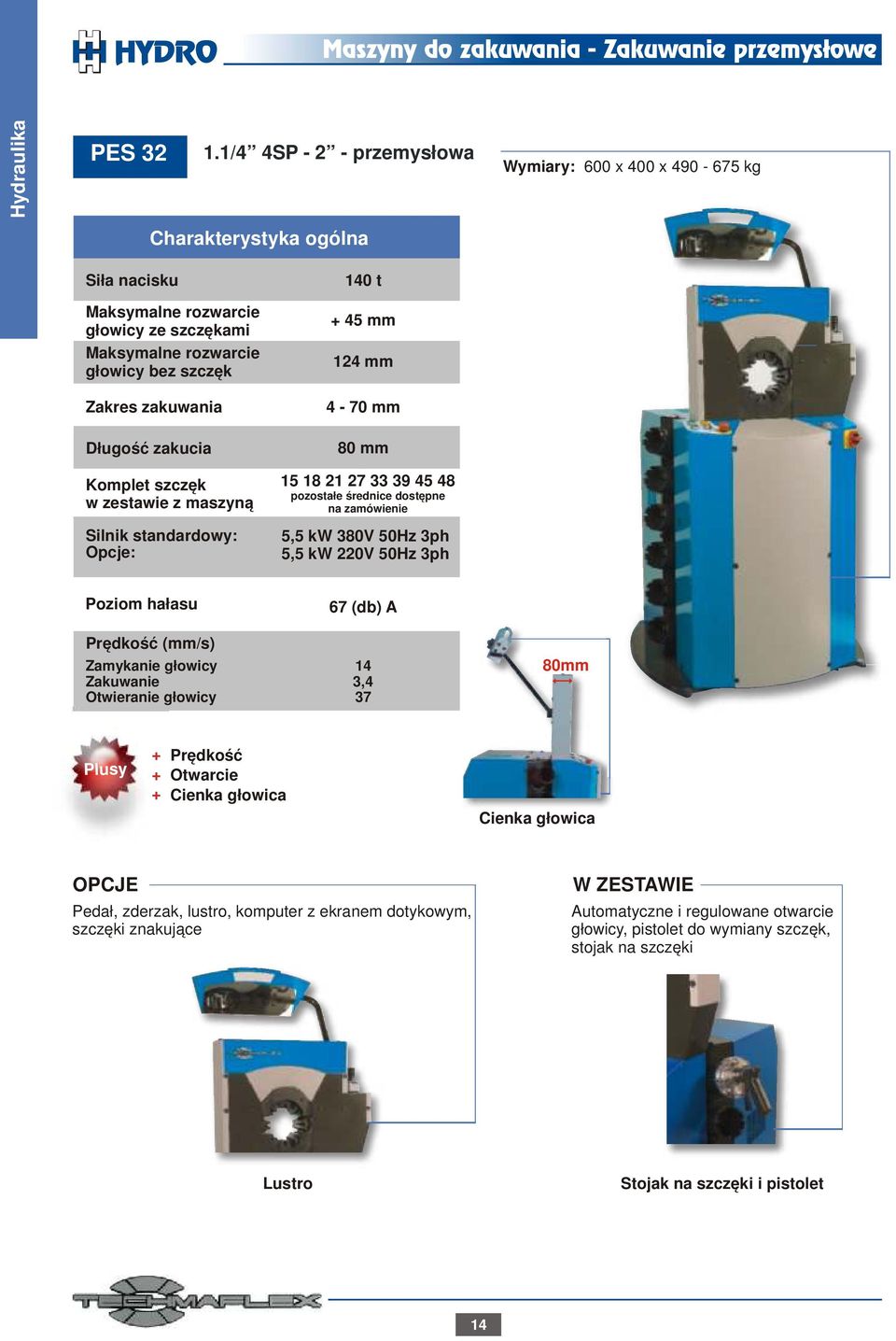

16 PES /4 4SP przemysłowa Wymiary: 600 x 400 x kg Siła nacisku głowicy ze szczękami Zakres zakuwania Długość zakucia Komplet szczęk w zestawie z maszyną Silnik standardowy: Opcje: 140 t 45 mm 124 mm 4-70 mm 80 mm pozostałe średnice dostępne na zamówienie 5,5 kw 380V 50Hz 3ph 5,5 kw 220V 50Hz 3ph Poziom hałasu Prędkość (mm/s) Zamykanie głowicy Zakuwanie Otwieranie głowicy 67 (db) A 14 3, mm Plusy Prędkość Otwarcie Cienka głowica Cienka głowica OPCJE Pedał, zderzak, lustro, komputer z ekranem dotykowym, szczęki znakujące W ZESTAWIE Automatyczne i regulowane otwarcie głowicy, pistolet do wymiany szczęk, stojak na szczęki Lustro Stojak na szczęki i pistolet 14

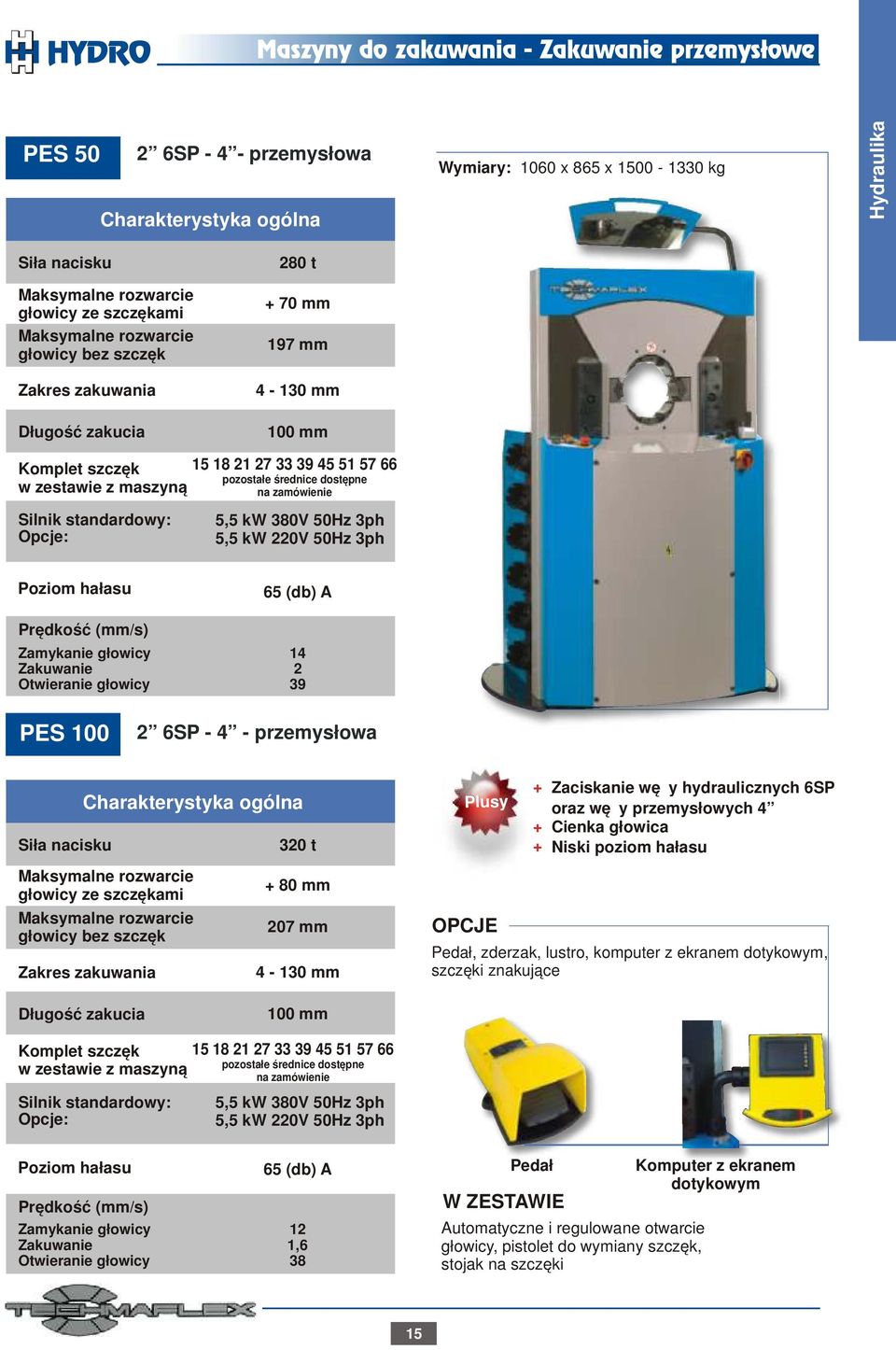

17 PES SP przemysłowa Wymiary: 1060 x 865 x kg Siła nacisku głowicy ze szczękami Zakres zakuwania Długość zakucia 280 t 70 mm 197 mm mm 100 mm Komplet szczęk w zestawie z maszyną Silnik standardowy: Opcje: pozostałe średnice dostępne na zamówienie 5,5 kw 380V 50Hz 3ph 5,5 kw 220V 50Hz 3ph Poziom hałasu Prędkość (mm/s) Zamykanie głowicy Zakuwanie Otwieranie głowicy 65 (db) A PES SP przemysłowa Siła nacisku głowicy ze szczękami Zakres zakuwania 320 t 80 mm 207 mm mm Plusy OPCJE Zaciskanie węży hydraulicznych 6SP oraz węży przemysłowych 4 Cienka głowica Niski poziom hałasu Pedał, zderzak, lustro, komputer z ekranem dotykowym, szczęki znakujące Długość zakucia 100 mm Komplet szczęk w zestawie z maszyną Silnik standardowy: Opcje: pozostałe średnice dostępne na zamówienie 5,5 kw 380V 50Hz 3ph 5,5 kw 220V 50Hz 3ph Poziom hałasu Prędkość (mm/s) Zamykanie głowicy Zakuwanie Otwieranie głowicy 65 (db) A 12 1,6 38 Pedał W ZESTAWIE Automatyczne i regulowane otwarcie głowicy, pistolet do wymiany szczęk, stojak na szczęki Komputer z ekranem dotykowym 15

18 PES SP przemysłowa Wymiary: 980 x 850 x kg XL otwarcie! Siła nacisku głowicy ze szczękami Zakres zakuwania Długość zakucia Komplet szczęk w zestawie z maszyną Silnik standardowy: Opcje: 400 t 85 mm 212 mm mm* 125 mm pozostałe średnice dostępne na zamówienie 5,5 kw 380V 50Hz 3ph 5,5 kw 220V 50Hz 3ph Poziom hałasu 65 (db)a Prędkość (mm/s) Zamykanie głowicy Zakuwanie Otwieranie głowicy * Ze specjalnie przewymiarowanymi szczękami 8 1,5 38 Plusy Duża siła zacisku Szerokie otwarcie głowicy Wydłużone szczęki główne Niski poziom hałasu OPCJE Pedał, zderzak, lustro, komputer z ekranem dotykowym, szczęki znakujące W ZESTAWIE Automatyczne i regulowane otwarcie głowicy, pistolet do wymiany szczęk, stojak na szczęki 125 mm Zderzak Automatyczne i regulowane otwarcie głowicy Długie szczęki główne 16

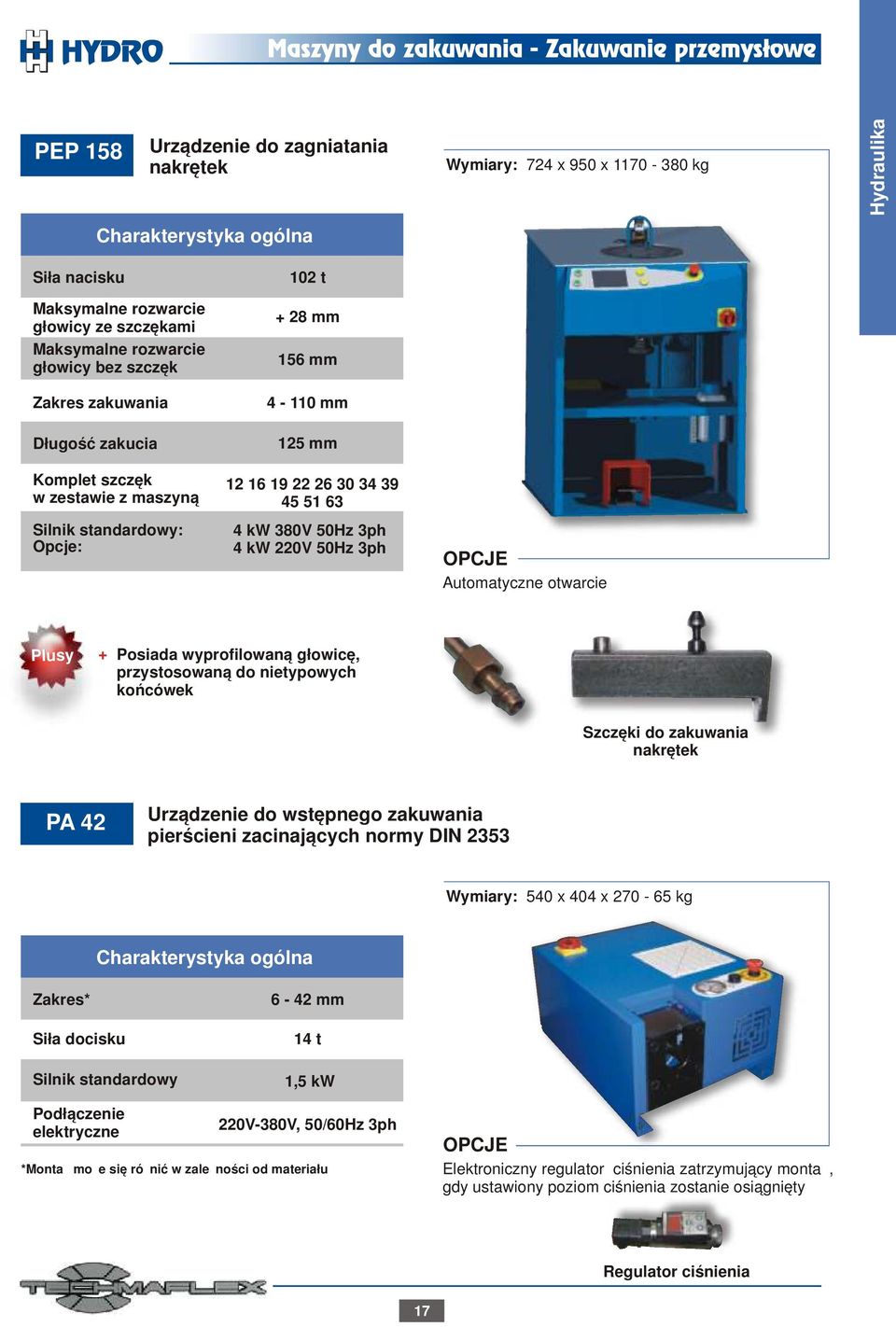

19 PEP 158 Urządzenie do zagniatania nakrętek Wymiary: 724 x 950 x kg Siła nacisku głowicy ze szczękami Zakres zakuwania Długość zakucia Komplet szczęk w zestawie z maszyną Silnik standardowy: Opcje: 102 t 28 mm 156 mm mm 125 mm kw 380V 50Hz 3ph 4 kw 220V 50Hz 3ph OPCJE Automatyczne otwarcie Plusy Posiada wyprofilowaną głowicę, przystosowaną do nietypowych końcówek Szczęki do zakuwania nakrętek PA 42 Urządzenie do wstępnego zakuwania pierścieni zacinających normy DIN 2353 Wymiary: 540 x 404 x kg Zakres* Siła docisku Silnik standardowy 6-42 mm 14 t 1,5 kw Podłączenie elektryczne 220V-380V, 50/60Hz 3ph *Montaż może się różnić w zależności od materiału OPCJE Elektroniczny regulator ciśnienia zatrzymujący montaż, gdy ustawiony poziom ciśnienia zostanie osiągnięty Regulator ciśnienia 17

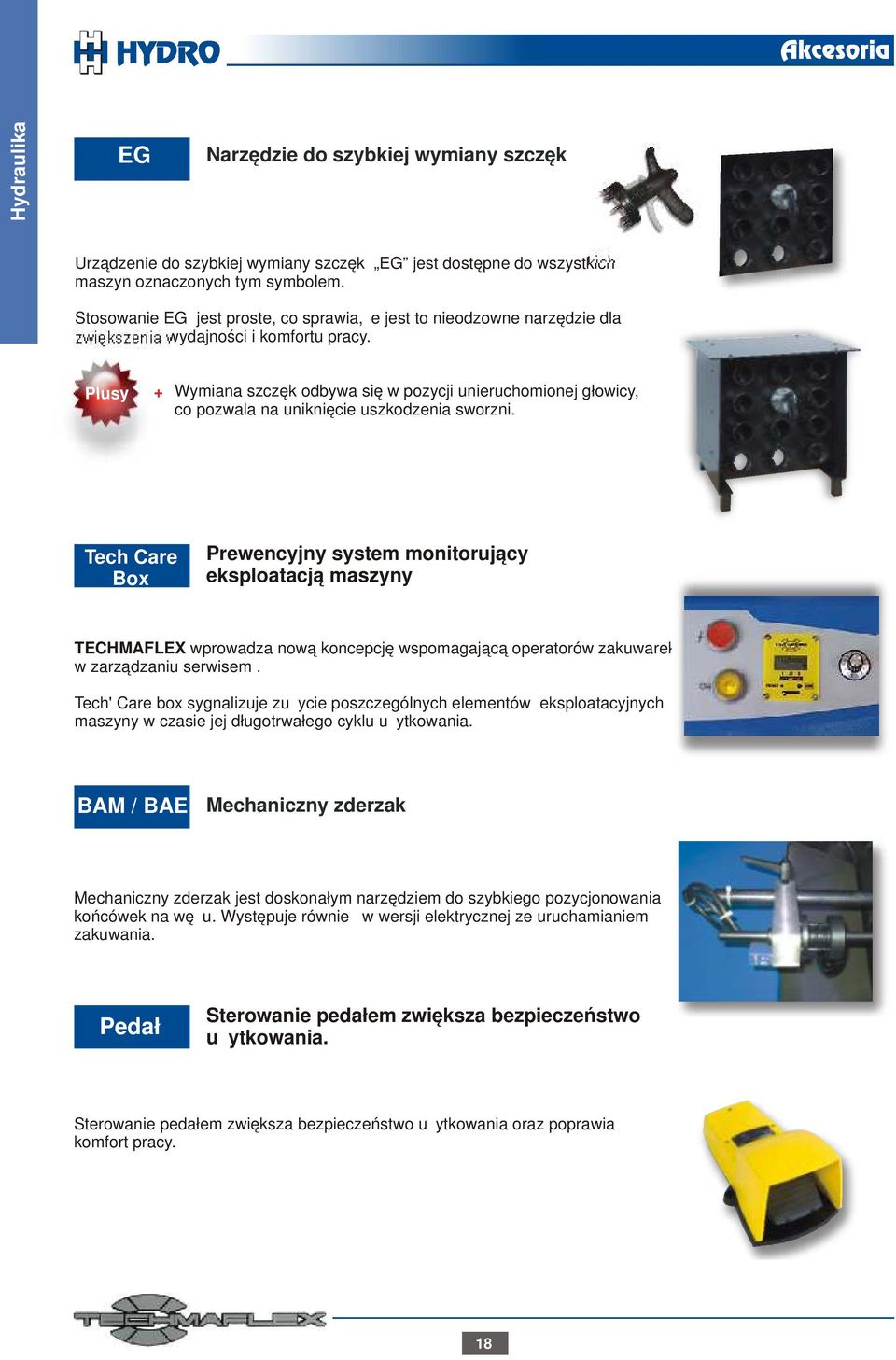

20 EG Narzędzie do szybkiej wymiany szczęk Urządzenie do szybkiej wymiany szczęk EG jest dostępne do wszystkich maszyn oznaczonych tym symbolem. Stosowanie EG jest proste, co sprawia,że jest to nieodzowne narzędzie dla zwiększenia wydajności i komfortu pracy. Plusy Wymiana szczęk odbywa się w pozycji unieruchomionej głowicy, co pozwala na uniknięcie uszkodzenia sworzni. Tech Care Box Prewencyjny system monitorujący eksploatacją maszyny TECHMAFLEX wprowadza nową koncepcję wspomagającą operatorów zakuwarek w zarządzaniu serwisem. Tech' Care box sygnalizuje zużycie poszczególnych elementów eksploatacyjnych maszyny w czasie jej długotrwałego cyklu użytkowania. BAM / BAE Mechaniczny zderzak Mechaniczny zderzak jest doskonałym narzędziem do szybkiego pozycjonowania końcówek na wężu. Występuje również w wersji elektrycznej ze uruchamianiem zakuwania. Pedał Sterowanie pedałem zwiększa bezpieczeństwo użytkowania. Sterowanie pedałem zwiększa bezpieczeństwo użytkowania oraz poprawia komfort pracy. 18

21 TSD Ekran dotykowy Możesz użyć dotykowego ekranu zarówno do małoseryjnej produkcji, jak również do wielkoseryjnej. Dostępny jest do wszystkich modeli z serii PES (modele 32,50,100 oraz 125). Zapamiętuje 40 rodzajów węży. Po zapamiętaniu pierwszego zakucia TSD pozwoli na optymalne dobranie szczęk. Komputer wyposażony jest licznik cykli, który informuje o terminie konserwacji. TSD posiada następujące funkcje: pamięć węży, pamięć armatury, pamięć średnicy zakucia, pamięć korekty /- maksymalne otwarcie w trybie półautomatycznym, przytrzymanie zakucia, licznik cykli do następnej konserwacji. Szczęki Nasze zakuwarki mogą być wyposażone w specjalne szczęki do różnorodnych zastosowań. Szczęki znakujące Szczęki o bardzo małych średnicach Szczęki do przewodów do klimatyzacji Szczęki do przewodów hamulcowych 19

22 PE 28 12V 1.1/4 4 SP - zakuwarka Wymiary: 480 x 370 x kg Siła nacisku głowicy ze szczękami Zakres zakuwania Max długość zakucia Komplet szczęk w zestawie z maszyną Silnik standardowy: Opcje: 137 t 28 mm 100 mm 4-56 mm 75 mm pozostałe średnice dostępne na zamówienie 12V d.c. 24V d.c. PE 38 12V 2 4 SP - zakuwarka Wymiary: 500 x 400 x kg Siła nacisku głowicy ze szczękami Zakres zakuwania Długość zakucia 240 t 38 mm 118 mm 4-76 mm 100 mm Komplet szczęk w zestawie z maszyną Silnik standardowy: Opcje: pozostałe średnice dostępne na zamówienie 12V d.c. 24V d.c. 20

23 TE 38 12V 2 2SN - przecinarka Wymiary: 655 x 420 x kg Silnik Średnica tarczy Max średnica węża 12V dc 250 mm 70 mm Prędkość obrotu 3000 rmp HST SP - narzędzia do skórowania Wymiary: 413 x 52 x kg Wydajność Zakres Strona zewnętrzna Strona wewętrzna DN ESE IS IS ESE Wewnętrzne skórowanie Zewnętrzne skórowanie 21

24 TP SP - przecinarka Wymiary: 926 x 600 x kg Nowość Zestaw odciągowy Zestaw odciągowy absorbuje dym oraz zabija nieprzyjemny zapach przecinanego węża. 95% lotnych nieczystości zostaje wchłonięte przez układ ssący. Silnik standardowy Średnica tarczy Max średnica węża Prędkość obrotu 3 kw 380V 50Hz 3ph 300 mm 95 mm 3000 rmp Plusy Przyjazna dla użytkownika: - bez użycia rąk - szeroki pedał - wolna przestrzeń na kolano użytkownika Maszyna wolnostojąca OPCJE Ostrze ząbkowane 22

25 FC /4 4SP - przecinarka Wymiary: 485 x 630 x kg Nowość Silnik standardowy: Średnica tarczy Max średnica węża Prędkość obrotu 2,2 kw 230/400V 50Hz 3ph* 250 mm 50 mm 3000 rmp * występuje w wersji 220V 1ph oraz w wersji 12V Plusy Ergonomiczna prowadnica węża Pochłaniacz na odpadki z gumy OPCJE - ostrze ząbkowane, - hamulec silnika. TDE /4 6SP - przecinarka & skórowarka 2 w 1 Wymiary: 670 x 500 x kg 2 w 1 Silnik standardowy: Opcje: Średnica tarczy Max średnica węża Prędkość obrotu 2,2 kw 380V 50Hz 3ph 2,2 kw 220V 50Hz 1 lub 3ph 300 mm 65 mm 3000 rmp Max średnica skórowania 200 mm 23

26 TE SP - przecinarka Wymiary: 784 x 743 x kg Silnik standardowy: Opcje: 3 kw 380V 50Hz 3ph 3 kw 220V 50Hz 3ph Średnica tarczy Max średnica węża Prędkość obrotu 300 mm 85 mm 3000 rmp OPCJE - ostrze ząbkowane, - hamulec silnika. TS SP przecinarka przemysłowa Wymiary: 910 x 820 x kg Silnik standardowy: Opcje: Średnica tarczy 7,5 kw 380V 50Hz 3ph 7,5 kw 230V 50Hz 3ph 520 mm Max średnica węża Prędkość obrotu Średnica otworu wylotowego do odciągu spalin 125 mm 3000 rmp 110 mm Wersja pneumatyczna OPCJE - ostrze ząbkowane, - hamulec silnika. 24

27 TS SP - przecinarka Wymiary: 982 x 1041 x kg Nowość Silnik standardowy: Opcje: 9 kw 380V 50Hz 3ph 9 kw 220V 50Hz 3ph Średnica tarczy Max średnica węża Prędkość obrotu 520 mm 125 mm 3000 rmp Plusy Wysoka wydajność Hydrauliczny docisk węża Hamulec silnika Smarowanie ostrza OPCJE Ostrze ząbkowane Akcesoria Maszyny do cięcia Ostrze gładkie 300 mm (kod 561) Ostrze gładkie 520 mm (kod 777) Ostrze ząbkowane 300 mm (kod 10797) Ostrze ząbkowane 520 mm (kod 2792) Kamień szlifierski 200 mm (kod 542) Możliwość zamówienia prowadnic do cięcia przewodów 25

28 DE SP - skórowarka Wymiary: 500 x 600 x kg Silnik standardowy Narzędzia dostarczane z maszyną Opcje Prędkość obrotu 0,25 kw 380V 50Hz 3ph ODER ODI / ODEM 100 rmp Plusy Duża widoczność Stojak na narzędzia Szybki montaż trzpieni ESP ESE Zewnętrzne skórowanie Zewnętrzne skórowanie IS ESA 19 Wewnętrzne skórowanie Zewnętrzne skórowanie 26

29 DC SP - skórowarka Wymiary: 580 x 550 x kg Nowość Silnik standardowy Narzędzia dostarczane z maszyną Prędkość obrotu 0,75 kw 380V 50Hz 3ph Wewnętrzne i zewnętrzne do rmp Stojak na narzędzia Plusy Zakres cięcia 3 Wyjmowany pojemnik na odpady gumowe Podwójne bezpieczeństwo Stojak na narzędzia OPCJE Regulator prędkości oraz narzędzie do skórowania dla węży 2.1/2 oraz 3 HST SP - skórowarka ręczna Wymiary: 413 x 52 x kg Umiejscowienie: w imadle IS ESE OPCJE ODI: Narzędzia do skórowania wewnętrznego Wewnętrzne skórowanie Zewnętrzne skórowanie 27

30 BE 1500 BE 2500 Maszyna testująca Wymiary: 2500 x 800 x kg OPCJE Test za pomocą cieczy w filtrowanym obiegu zamkniętym. Sterowanie cyfrowe podłączone do drukarki drukującej wynik testu. Wydajność BE 1500 BE /4-2 Maksymalne ciśnienie 1500 bar 2500 bar Max. Ilość testowanych węży na cykl Średnica przyłącza Max. ciśnienie powietrza* 5 3/8 BSP 8 bar * Bez kompresora oraz złączek Plusy Możliwość testowania 5 przewodów jednocześnie Duży obszar badań 2 manometry bar do precyzyjnego odczytu oraz lub bar dla wysokiego ciśnienia Podwójne zabezpieczenie pokrywy odłączające ciśnienie w momencie jej otwarcia 28

31 MMJ-T maszyna znakująca Wymiary: 390 x 360 x kg Standardowy uchwyt Zestaw znaków Rozmiar znaków Wielkość znaków 2 linie po 14 znaków 100 znaków 20 pustych 6 mm x 3 mm 2,5 mm OPCJE Uchwyt znakujący z kółkiem numerycznym. 3 cyfry na kole znakującym: 1 rowek na 10 znaków Pneumatyczny system do znakowania seryjnego Licznik, który pozwala na dokładne dopasowanie ustawień na każdą tulejkę z osobna Szczęki znakujące Ilość znaków: 16 Rozmiar znaków: 4 x 2 mm Dostępne dla rozmiarów

32 Zastosowanie Maszyny przemysłowe Maszyna przemysłowa PESO to pokaz możliwości Techmaflex, posiada unikatowy system otwierana głowicy co pozwala na zaciskanie wielkogabarytowych węży. Po zamknięciu głowicy maszyna zakuwa jak konwencjonalna maszyna. Przemysł Główne zastosowania: - Przemysł spożywczy; - Przemysł kosmetyczny; - Przemysł farmaceutyczny; - Pompowanie betonu; - Przemysł wodny / wodociągi; - Petrochemia; - Hydrocarbon. W ofercie 6 maszyn: 4 - PE 58 > 5 : - PES PESO PE 350 Zakuwarki o bardzo dużej sile zaciskania: - PE PE 2000 PESO zakuwarka Wymiary: 1500 x 600 x kg Nowa technologia Siła nacisku Skok roboczy Zakres zakuwania Długość szczęk głównych 320 t 55 mm 260 mm mm 125 mm Silnik standardowy Ilość szczęk 5,5 kw 380V 50Hz 3ph 8 Plusy Szerokie otwarcie Cienka rama Hydrauliczne otwieranie głowicy Łatwy i solidny system blokowania głowicy Zoptymalizowany obszar prasy: osobny zasilacz maszyny 30

33 PE zakuwarka Wymiary: 1120 x 1110 x kg Siła nacisku Skok roboczy Zakres zakuwania Silnik standardowy 400 t 125 mm 350 mm 300 mm ze specjalnymi szczękami 5,5 kw 380V 50Hz 3ph Długość szczęk głównych 130 mm Ilość szczęk 8 Przemysł Poziom hałasu 65 (db)a PES 500 Zakuwarka do węży o dużych średnicach oraz do kształtowania stalowych rur Wymiary maszyny: 1270 x 1030 x kg Wymiary zasilacza: 796 x 784 x kg Siła nacisku głowicy ze szczękami Zakres zakuwania Długość szczęk głównych 550 t 490 mm 130 mm 350 mm 200 mm Plusy Siła nacisku do 550 ton Dostosowana ergonomicznie - dogodnie usytuowana głowica Bardzo długie szczęki główne 200 mm Duża średnica rozwarcia umożliwiająca zakuwanie węży 12 z flanszą 150 Duży skok szczęk pozwalający na przejście przez głowicę flansz bez wyjmowania szczęk zwiększając tym samym wydajność pracy maszyny Możliwość zwiększenia zakresu zakuwania do 450 mm 31

34 Zastosowanie Przemysł motoryzacyjny Główne zastosowania: - Układ wspomagania kierownicy; - Układ hamulcowy; - Klimatyzacja; - Kable, układ zdalnego sterowania; - Układ chłodniczy; - Naboje poduszek powietrznych; - Elementy amortyzatorów; - Koła pasowe. W ofercie 4 maszyny: TO - 8 PE 108 PE 158 POP 106 Czujnik poduszek powietrznych Koła pasowe Przemysł motoryzacyjny Połączenie węży Układ hamulcowy Układ zdalnego sterowania Silent bloki 32

35 TO - 8 Otwarta głowica Głowica może być zintegrowana z linią produkcyjną lub kompletna maszyna wyposażona w 3 typy głowic zasilane z odrębnych źródeł co pozwala na indywidualne ustawienie głowic. Ustawienie średnicy zapewnia wysoką niezawodność i powtarzalność Funkcje techniczne zależne od modelu oraz użytkowania Siła nacisku Skok roboczy Zakres zakuwania Długość 1 cyklu maszyny: Przy pompie 31 l/min Przy pompie 16 l/min do 25 t do 120 mm do 100 mm 50 mm 3,6 s 6 s Przemysł motoryzacyjny Wersja podstawowa Wersja z dwoma regulowanymi głowicami 33

36 PE 108 PE 158 Maszyny do kalibracji silent blocków oraz innych części samochodowych Głowica może być zintegrowana z linią produkcyjną lub kompletna maszyna wyposażona w 3 typy głowic zasilane z odrębnych źródeł co pozwala na indywidualne ustawienie głowic. Skok roboczy Długość 1 cyklu maszyny: 31 l/min 16 l/min 9 l/min Głowica mm 28 mm 3 s 6 s 10 s Głowica mm 28 mm 4 s 8 s 13 s PE 108 SCD Zakuwanie przewodów hamulcowych Głowica spełniająca wymogi powtarzalności (1,67) Przemysł motoryzacyjny POP 106 Siła nacisku Skok roboczy Zaciskanie nabojów poduszek powietrznych 40 t 28 mm Szczęki do przewodów hamulcowych 108 mm Nabój do poduszki powietrznej Głowica Montaż 34

37 Zastosowanie Kształtowanie rur Główne zastosowania: - Wytłaczanie; - Poręcze; - Łączenie rur; - Szklarnie; - Wyposażenie placów zabaw; - Sprzęt sportowy; - Dekoracje wnętrz; - Meble. W ofercie 4 maszyny: PE 108 PE 158 PE 238 PE 458 Przykłady wytłaczania rur Kształtowanie rur 35

38 PE 238 Kształtowanie rur Do tego zastosowania oferujemy 4 rodzaje głowic z możliwością kombinacji z 3 rodzajami jednostek zasilania w celu uzyskania różnej długości cyklu produkcyjnego. PE 108 PE 158 PE 238 PE 458 Siła nacisku 115 t 170 t 259 t 492 t głowicy 28 mm 28 mm 28 mm 30 mm 108 mm 156 mm 156 mm 210 mm Długość 1 cyklu maszyny: 31 l/min 16 l/min 9 l/min 3 s 6 s 10 s 4 s 8 s 13 s 6,8 s 13 s 23 s 14,6 s 28 s 49,5 s Kształtowanie rur 36
