1 PRZEWODNIK Sprzęt lekki Dostarczamy rozwiązania dostosowane do potrzeb klientów

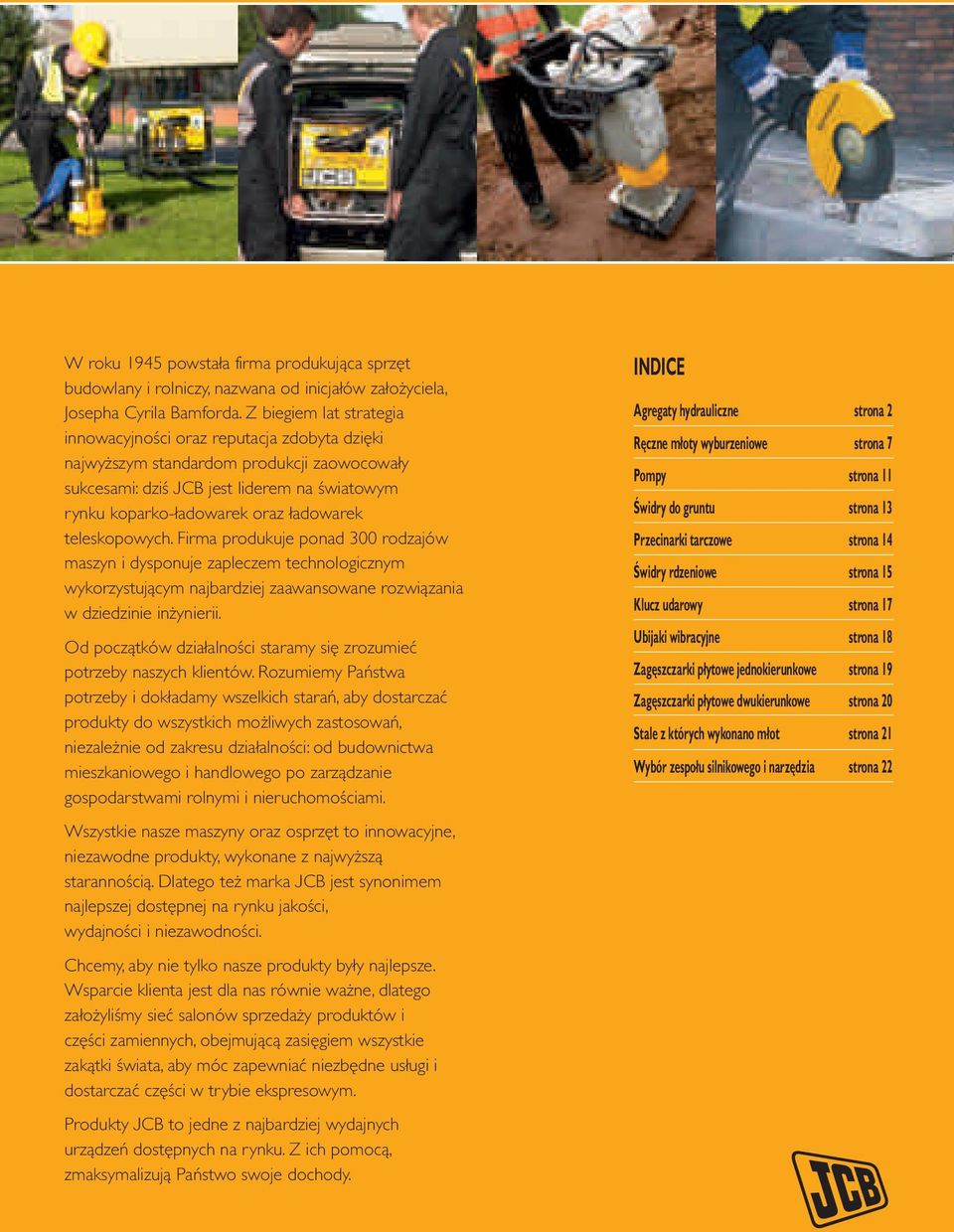

2 W roku 1945 powstała firma produkująca sprzęt budowlany i rolniczy, nazwana od inicjałów założyciela, Josepha Cyrila Bamforda. Z biegiem lat strategia innowacyjności oraz reputacja zdobyta dzięki najwyższym standardom produkcji zaowocowały sukcesami: dziś JCB jest liderem na światowym rynku koparko-ładowarek oraz ładowarek teleskopowych. Firma produkuje ponad 00 rodzajów maszyn i dysponuje zapleczem technologicznym wykorzystującym najbardziej zaawansowane rozwiązania w dziedzinie inżynierii. Od początków działalności staramy się zrozumieć potrzeby naszych klientów. Rozumiemy Państwa potrzeby i dokładamy wszelkich starań, aby dostarczać produkty do wszystkich możliwych zastosowań, niezależnie od zakresu działalności: od budownictwa mieszkaniowego i handlowego po zarządzanie gospodarstwami rolnymi i nieruchomościami. Wszystkie nasze maszyny oraz osprzęt to innowacyjne, niezawodne produkty, wykonane z najwyższą starannością. Dlatego też marka JCB jest synonimem najlepszej dostępnej na rynku jakości, wydajności i niezawodności. Chcemy, aby nie tylko nasze produkty były najlepsze. Wsparcie klienta jest dla nas równie ważne, dlatego założyliśmy sieć salonów sprzedaży produktów i części zamiennych, obejmującą zasięgiem wszystkie zakątki świata, aby móc zapewniać niezbędne usługi i dostarczać części w trybie ekspresowym. Produkty JCB to jedne z najbardziej wydajnych urządzeń dostępnych na rynku. Z ich pomocą, zmaksymalizują Państwo swoje dochody. INDICE Agregaty hydrauliczne strona 2 Ręczne młoty wyburzeniowe strona 7 Pompy strona 11 Świdry do gruntu strona 1 Przecinarki tarczowe strona 14 Świdry rdzeniowe strona 15 Klucz udarowy strona 17 Ubijaki wibracyjne strona 18 Zagęszczarki płytowe jednokierunkowe strona 19 Zagęszczarki płytowe dwukierunkowe strona 20 Stale z których wykonano młot strona 21 Wybór zespołu silnikowego i narzędzia strona 22

3 JCB PRZEWODNIK Sprzęt lekki Dostarczamy rozwiązania dostosowane do potrzeb klientów

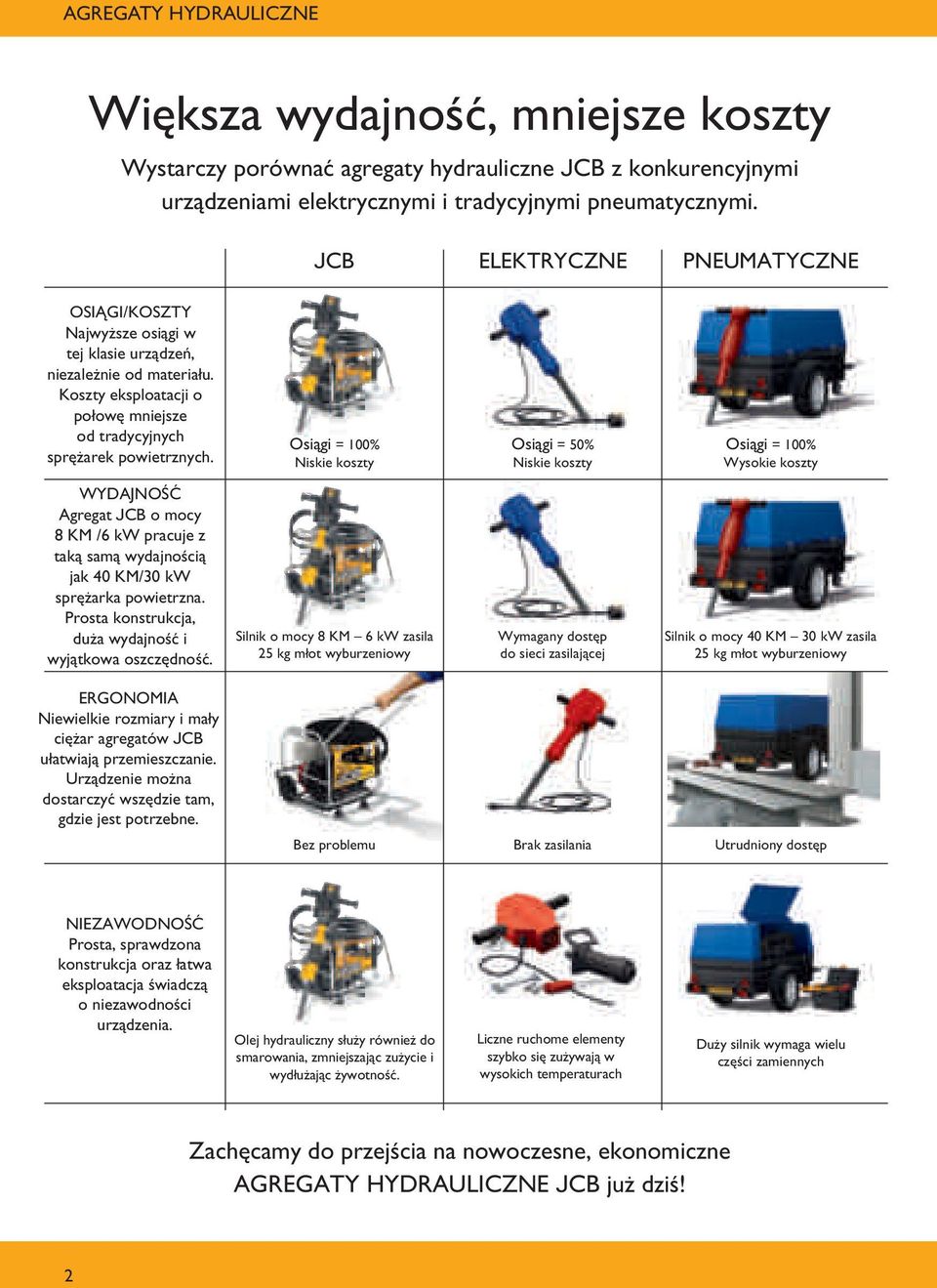

4 AGREGATY HYDRAULICZNE Większa wydajność, mniejsze koszty Wystarczy porównać agregaty hydrauliczne JCB z konkurencyjnymi urządzeniami elektrycznymi i tradycyjnymi pneumatycznymi. JCB ELEKTRYCZNE PNEUMATYCZNE OSIĄGI/KOSZTY Najwyższe osiągi w tej klasie urządzeń, niezależnie od materiału. Koszty eksploatacji o połowę mniejsze od tradycyjnych sprężarek powietrznych. Osiągi = 100% Niskie koszty Osiągi = 50% Niskie koszty Osiągi = 100% Wysokie koszty WYDAJNOŚĆ Agregat JCB o mocy 8 KM /6 kw pracuje z taką samą wydajnością jak 40 KM/0 kw sprężarka powietrzna. Prosta konstrukcja, duża wydajność i wyjątkowa oszczędność. Silnik o mocy 8 KM 6 kw zasila 25 kg młot wyburzeniowy Wymagany dostęp do sieci zasilającej Silnik o mocy 40 KM 0 kw zasila 25 kg młot wyburzeniowy ERGONOMIA Niewielkie rozmiary i mały ciężar agregatów JCB ułatwiają przemieszczanie. Urządzenie można dostarczyć wszędzie tam, gdzie jest potrzebne. Bez problemu Brak zasilania Utrudniony dostęp NIEZAWODNOŚĆ Prosta, sprawdzona konstrukcja oraz łatwa eksploatacja świadczą o niezawodności urządzenia. Olej hydrauliczny służy również do smarowania, zmniejszając zużycie i wydłużając żywotność. Liczne ruchome elementy szybko się zużywają w wysokich temperaturach Duży silnik wymaga wielu części zamiennych Zachęcamy do przejścia na nowoczesne, ekonomiczne AGREGATY HYDRAULICZNE JCB już dziś! 2

5 AGREGATY HYDRAULICZNE Agregaty hydrauliczne Coraz więcej osób przekonuje się, że agregaty hydrauliczne są znacznie bardziej opłacalne, niż konkurencyjne urządzenia pneumatyczne i elektryczne. Połączenie wydajności z niewielkim rozmiarami i prostotą obsługi sprawiają, że nasze urządzenia są nieporównywalnie lepsze od konkurencyjnych. Nic dziwnego, że rozwiązania JCB przodują na rynku. Oferujemy szeroką gamę agregatów, młotów wyburzeniowych oraz narzędzi. Nasze produkty wyznaczają standardy, według których ocenia się konkurencję. Wysoka wydajność sprawia, że agregaty hydrauliczne JCB mają takie same osiągi jak tradycyjne sprężarki powietrzne, mimo że wykorzystują mniejsze silniki. Oznacza to również łatwiejsze przenoszenie i mniejsze zużycie paliwa. Cechy Wyjątkowy układ zasysania chroni przed uszkodzeniami chłodnicy wynikającymi z drgań Uchwyt znacznie ułatwia przenoszenie Dzięki systemowi mocy na żądanie silnik samoczynnie przechodzi do trybu pracy jałowej przy zerowym obciążeniu. Pozwala to zmniejszyć poziom hałasu, zużycie silnika oraz paliwa. Otwierana obudowa ułatwia dostęp do silnika i elementów hydraulicznych w celu konserwacji Wbudowana prowadnica chroni węże przed uszkodzeniem Regulacja przepływu oleju hydraulicznego umożliwia precyzyjne sterowanie narzędziami Dodatkowo, nasze urządzenia mogą pracować przy bardzo dużych obciążeniach bez żadnego ryzyka przegrzania.

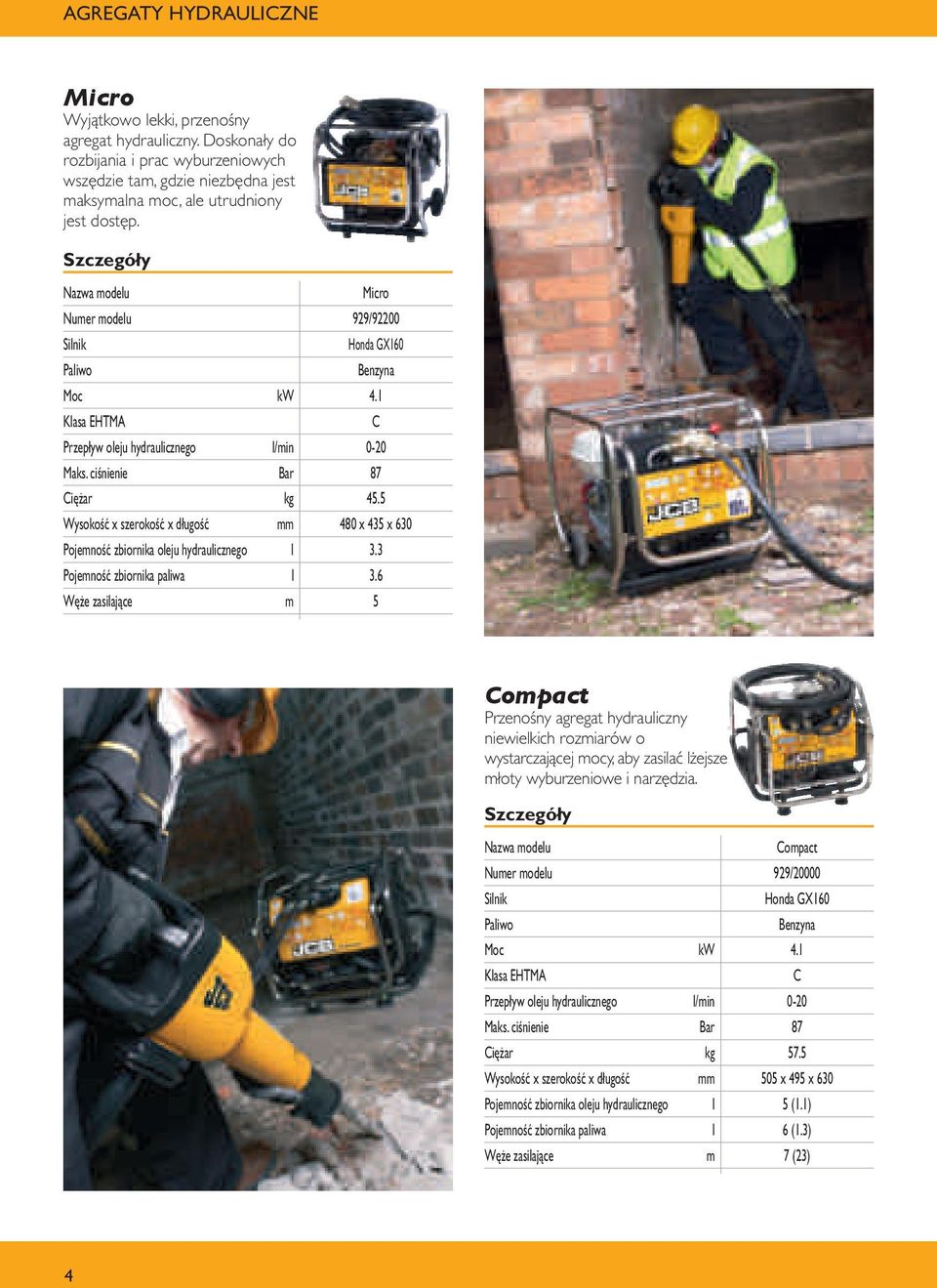

6 AGREGATY HYDRAULICZNE Micro Wyjątkowo lekki, przenośny agregat hydrauliczny. Doskonały do rozbijania i prac wyburzeniowych wszędzie tam, gdzie niezbędna jest maksymalna moc, ale utrudniony jest dostęp. Nazwa modelu Micro Numer modelu 929/92200 Silnik Honda GX160 Paliwo Benzyna Moc kw 4.1 Klasa EHTMA C Przepływ oleju hydraulicznego l/min 0-20 Maks. ciśnienie Bar 87 Ciężar kg 45.5 Wysokość x szerokość x długość mm 480 x 45 x 60 Pojemność zbiornika oleju hydraulicznego l. Pojemność zbiornika paliwa l.6 Węże zasilające m 5 Compact Przenośny agregat hydrauliczny niewielkich rozmiarów o wystarczającej mocy, aby zasilać lżejsze młoty wyburzeniowe i narzędzia. Nazwa modelu Compact Numer modelu 929/20000 Silnik Honda GX160 Paliwo Benzyna Moc kw 4.1 Klasa EHTMA C Przepływ oleju hydraulicznego l/min 0-20 Maks. ciśnienie Bar 87 Ciężar kg 57.5 Wysokość x szerokość x długość mm 505 x 495 x 60 Pojemność zbiornika oleju hydraulicznego l 5 (1.1) Pojemność zbiornika paliwa l 6 (1.) Węże zasilające m 7 (2) 4

7 AGREGATY HYDRAULICZNE Beaver Mimo dużej mocy i solidnej budowy agregat jest lekki, dlatego doskonale nadaje się do wypożyczalni sprzętu. Jest to najczęściej kupowany agregat hydrauliczny JCB. Dostępny również w wersji z silnikiem diesla. Nazwa modelu Beaver Beaver (Diesel) Beaver (Electric Start) Numer modelu 929/ / /40044 Silnik Honda GX240 Lombardini 15LD Lombardini 15LD Paliwo Benzyna Diesel Diesel Moc kw Klasa EHTMA C C C Przepływ oleju hydraulicznego l/min Maks. ciśnienie Bar Ciężar kg Wysokość x szerokość x długość mm 615 x 50 x x 640 x x 640 x 780 Pojemność zbiornika oleju hydraulicznego l Pojemność zbiornika paliwa l Węże zasilające m

8 AGREGATY HYDRAULICZNE Trojan Bogata oferta agregatów hydraulicznych do ciężkich zadań.wydajność 20 l/ min. lub 0 l/min. zapewnia dodatkową moc na potrzeby cięższych robót wyburzeniowych, wiertniczych i cięcia. Nazwa modelu Trojan (20L) Trojan (0L) Numer modelu 929/ /2400 Silnik Honda GX90 Honda GX90 Paliwo Benzyna Benzyna Moc kw Klasa EHTMA C D Przepływ oleju hydraulicznego l/min Maks. ciśnienie Bar Ciężar kg 9 9 Wysokość x szerokość x długość mm 75 x 590 x x 590 x 810 Pojemność zbiornika oleju hydraulicznego l 7 7 Pojemność zbiornika paliwa l Węże zasilające m 7 7 Multiflow Za jednym pociągnięciem dźwigni agregat umożliwia korzystanie z ręcznego osprzętu wymagającego wydajności 20, 0 lub 40 l/min. Nazwa modelu Multiflow Numer modelu 929/96800 Silnik Briggs and StrattonVanguard Paliwo Benzyna Moc kw 1.4 Klasa EHTMA C-D-E Przepływ oleju hydraulicznego l/min 0-20, 0, 40 Maks. ciśnienie Bar 18 Ciężar kg 102 Wysokość x szerokość x długość mm 75 x 590 x 810 Pojemność zbiornika oleju hydraulicznego l 7 Pojemność zbiornika paliwa l 8.5 Węże zasilające m 7 6

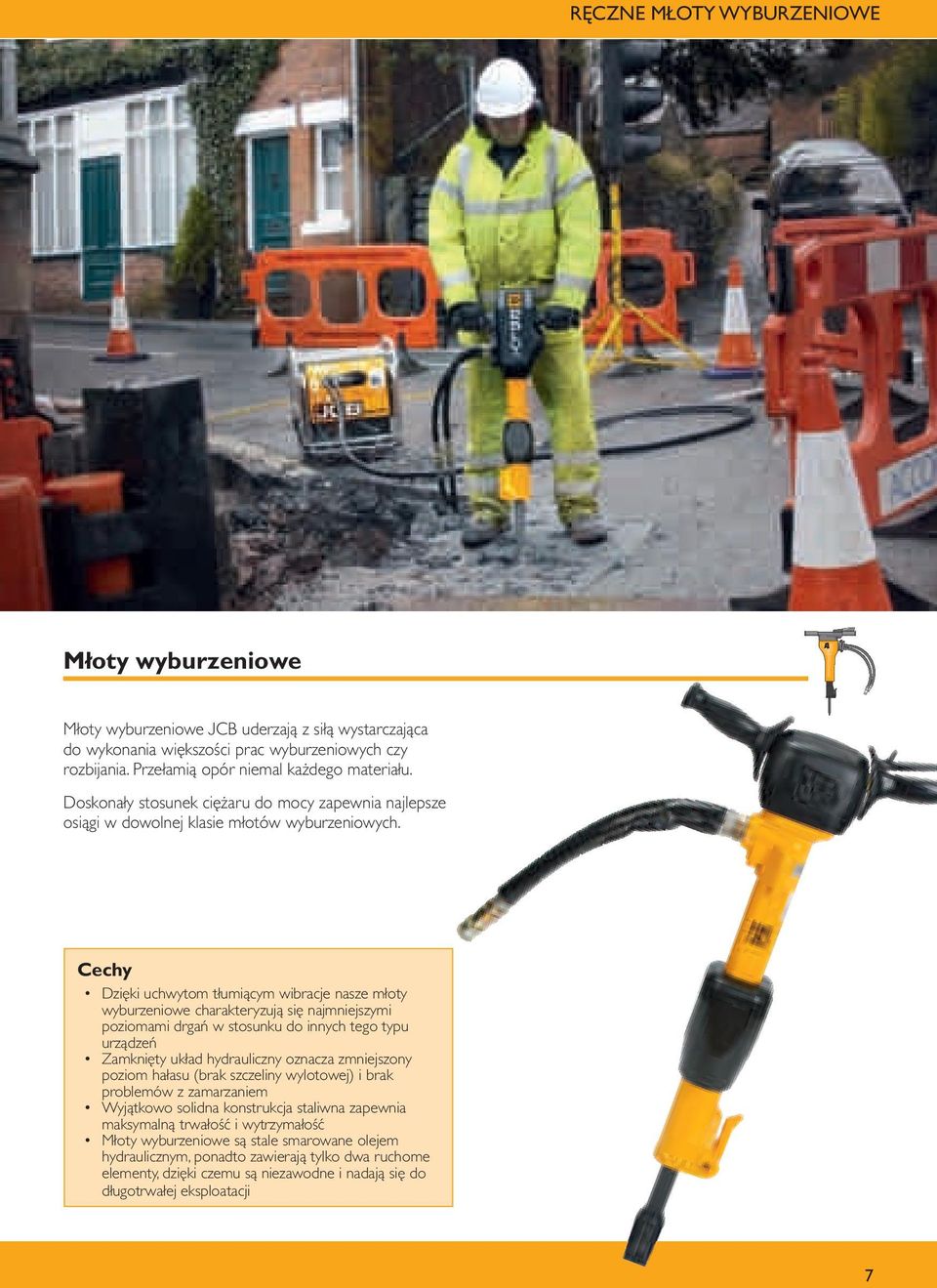

9 RĘCZNE MŁOTY WYBURZENIOWE Młoty wyburzeniowe Młoty wyburzeniowe JCB uderzają z siłą wystarczająca do wykonania większości prac wyburzeniowych czy rozbijania. Przełamią opór niemal każdego materiału. Doskonały stosunek ciężaru do mocy zapewnia najlepsze osiągi w dowolnej klasie młotów wyburzeniowych. Cechy Dzięki uchwytom tłumiącym wibracje nasze młoty wyburzeniowe charakteryzują się najmniejszymi poziomami drgań w stosunku do innych tego typu urządzeń Zamknięty układ hydrauliczny oznacza zmniejszony poziom hałasu (brak szczeliny wylotowej) i brak problemów z zamarzaniem Wyjątkowo solidna konstrukcja staliwna zapewnia maksymalną trwałość i wytrzymałość Młoty wyburzeniowe są stale smarowane olejem hydraulicznym, ponadto zawierają tylko dwa ruchome elementy, dzięki czemu są niezawodne i nadają się do długotrwałej eksploatacji 7

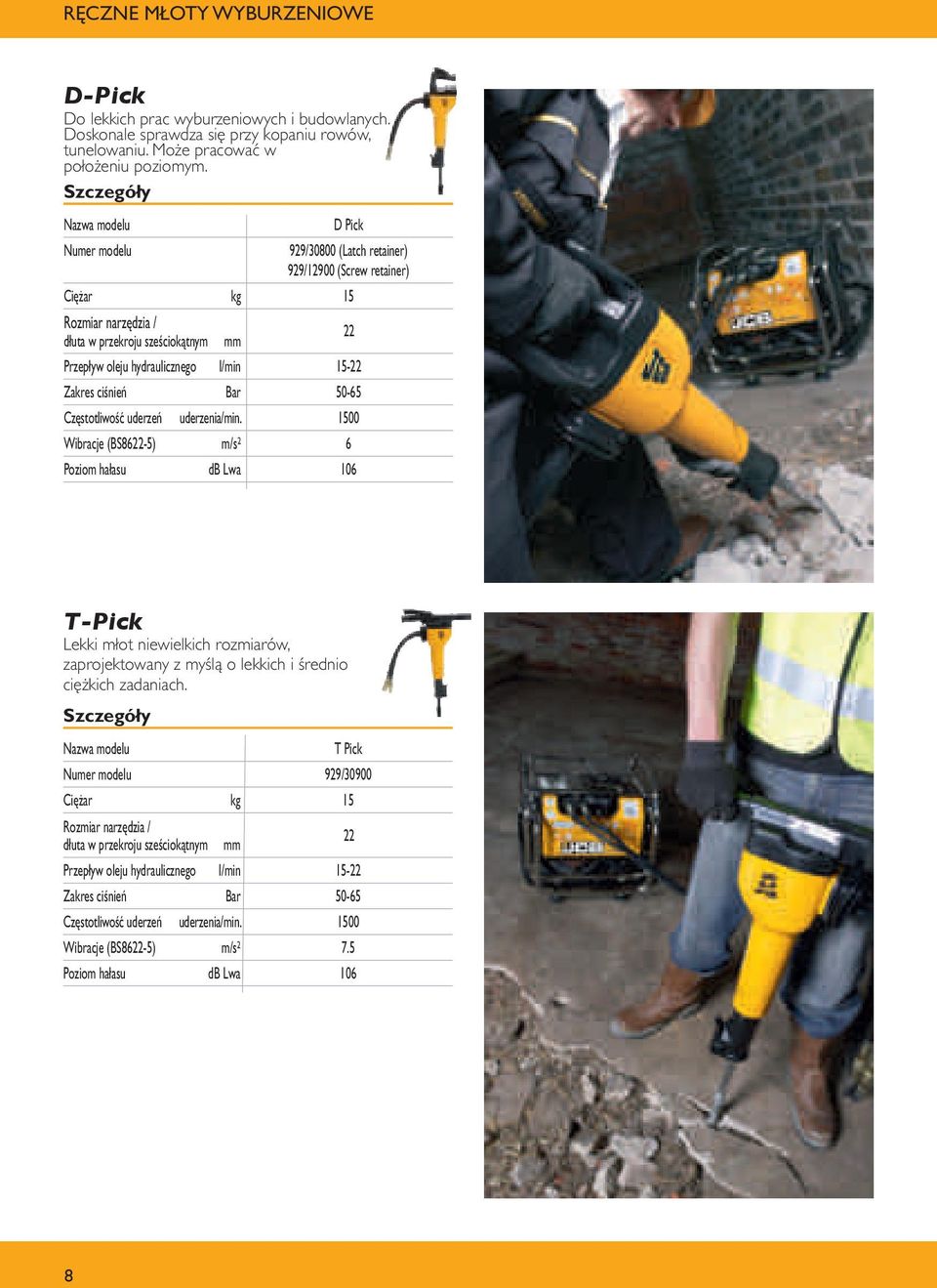

10 RĘCZNE MŁOTY WYBURZENIOWE D-Pick Do lekkich prac wyburzeniowych i budowlanych. Doskonale sprawdza się przy kopaniu rowów, tunelowaniu. Może pracować w położeniu poziomym. Nazwa modelu Numer modelu D Pick 929/0800 (Latch retainer) 929/12900 (Screw retainer) Ciężar kg 15 Rozmiar narzędzia / dłuta w przekroju sześciokątnym mm 22 Przepływ oleju hydraulicznego l/min Zakres ciśnień Bar Częstotliwość uderzeń uderzenia/min Wibracje (BS8622-5) m/s² 6 Poziom hałasu db Lwa 106 T-Pick Lekki młot niewielkich rozmiarów, zaprojektowany z myślą o lekkich i średnio ciężkich zadaniach. Nazwa modelu T Pick Numer modelu 929/0900 Ciężar kg 15 Rozmiar narzędzia / dłuta w przekroju sześciokątnym mm 22 Przepływ oleju hydraulicznego l/min Zakres ciśnień Bar Częstotliwość uderzeń uderzenia/min Wibracje (BS8622-5) m/s² 7.5 Poziom hałasu db Lwa 106 8

11 RĘCZNE MŁOTY WYBURZENIOWE HM22 Młot wyburzeniowy do średnio ciężkich zadań ogólnych, np. wyburzania i rozbijania betonu oraz asfaltu. Nazwa modelu HM22 Numer modelu 929/92600 (25mm Chisel) 929/92500 (22mm Chisel) Ciężar kg 21 Rozmiar narzędzia / dłuta w przekroju sześciokątnym mm 22 or 25 Przepływ oleju hydraulicznego l/min Zakres ciśnień Bar Częstotliwość uderzeń uderzenia/min Wibracje (BS8622-5) m/s².4 Poziom hałasu db Lwa 106 HM29 Do betonu zbrojonego, ciężkich prac drogowych, asfaltu i wszelkich zadań wymagających wysokiej wydajności. Nazwa modelu HM29 Numer modelu 929/92700 (20 lpm) 929/92900 (0 lpm) Ciężar kg 29 Rozmiar narzędzia / dłuta w przekroju sześciokątnym mm 2 Przepływ oleju hydraulicznego l/min or 28-2 Zakres ciśnień Bar Częstotliwość uderzeń uderzenia/min Wibracje (BS8622-5) m/s² 5 Poziom hałasu db Lwa 108 HM25 Cieszący się dużym uznaniem, mocny młot wyburzeniowy o wysokiej wydajności. Doskonale współpracuje z agregatem Beaver. Nazwa modelu HM25 Numer modelu 929/92400 Ciężar kg 26 Rozmiar narzędzia / dłuta w przekroju sześciokątnym mm 2 Przepływ oleju hydraulicznego l/min Zakres ciśnień Bar Częstotliwość uderzeń uderzenia/min Wibracje (BS8622-5) m/s² 4 Poziom hałasu db Lwa 108 9

12 RĘCZNE MŁOTY WYBURZENIOWE HM25LV Młot wyburzeniowy HM25LV w połączeniu z agregatem Beaver zapewnia najwyższą wydajność przy minimalnych poziomach wibracji miejscowej. Opatentowane przez JCB, aktywne zawieszenie hydrauliczne nie wykorzystuje tradycyjnych sprężyn i panwi, dzięki czemu ogranicza wibracje do 1,6 m/s w jednej osi. Nazwa modelu HM25LV Numer modelu 929/A261 Ciężar kg 27 Rozmiar narzędzia / dłuta w przekroju sześciokątnym mm 2 Przepływ oleju hydraulicznego l/min Zakres ciśnień Bar Częstotliwość uderzeń uderzenia/min Wibracje (BS8622-5) m/s² 1.6 Poziom hałasu db Lwa 108 Praktyczne nakładki na uchwyty: wymienne nakładki gumowe chronią i wydłużają żywotność uchwytów Niezwykle czuły wyłącznik: zapewnia łatwą kontrolę i wysoki komfort obsługi Nowy system zmniejszający wibracje: zmniejsza wibracje miejscowe o 60% do 1,6 m/s² (w jednej osi) Nowy akumulator o dużej mocy: zwiększona siła uderzania dla wyższej wydajności. Zwarta budowa: Uchwyty młota wyburzeniowego HM25LV znajdują się 50 mm niżej, niż w modelu HM25, co znacznie ułatwia obsługę i transport. 10

13 POMPY Pompy do szlamu Szeroka gama solidnych, odpornych pomp zanurzalnych do szlamu. Doskonale nadają się do odprowadzania wody z błotem, liśćmi, gałęziami, piachem, ściekami i szlamem. Stosowane do płynów, które zatkałyby większość pomp. Dostępne trzy zakresy przepływu: 20, 0 i 40 l. Cechy Wysokość podnoszenia większa, niż w przypadku pomp ssących Samozasysająca, możliwość pracy na sucho Unikalny system zabezpiecza główną uszczelkę pompy Uszczelnienie łożyska na 5000 godzin wymaga minimum konserwacji Wymienna płyta zużywalna chroni oprawę pompy Head Spad wody of water (m) (m) ltr ltr Wydajność Pump discharge pompy (lpm) (lpm) Nr części 980/A /A4869 Otwór wlotowy mm Otwór wylotowy mm (cale) BSP wewnętrzny Zakres przepływu oleju hydraulicznego lpm Maks. wydajność lpm Maks. spad m Ciśnienie robocze bar Ciężar kg 2 2 Szerokość x wysokość mm 482x x511 Klasa EHTMA C D Węże 929/417 5 m wkręcany wąż płasko składany o średnicy 4 cali BSP 980/ m wąż płasko składany, mocowany krzywkami (wymagane 650/1001) 650/1001 Wkręcany łącznik krzywkowy wewnętrzny 11

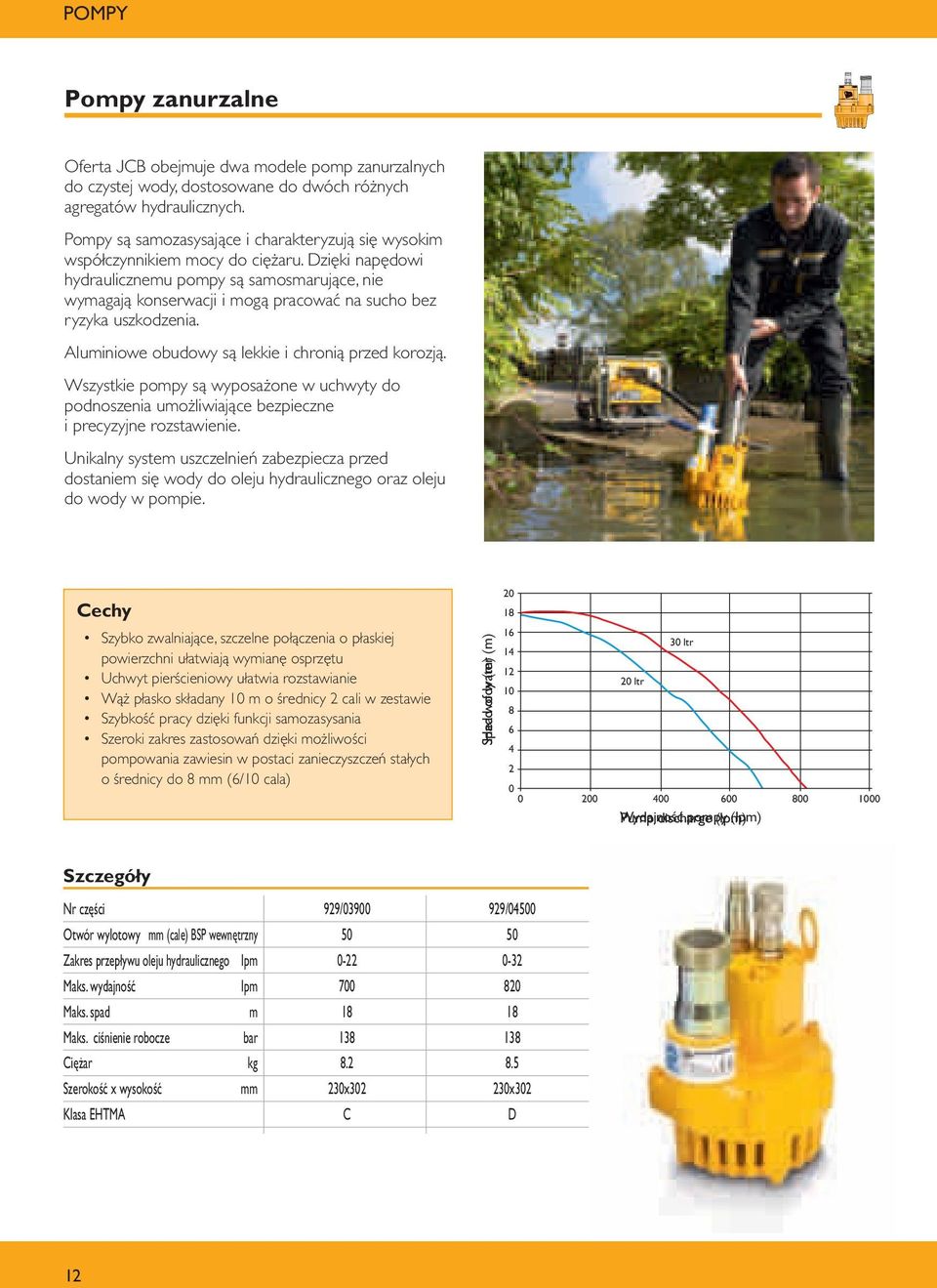

14 POMPY Pompy zanurzalne Oferta JCB obejmuje dwa modele pomp zanurzalnych do czystej wody, dostosowane do dwóch różnych agregatów hydraulicznych. Pompy są samozasysające i charakteryzują się wysokim współczynnikiem mocy do ciężaru. Dzięki napędowi hydraulicznemu pompy są samosmarujące, nie wymagają konserwacji i mogą pracować na sucho bez ryzyka uszkodzenia. Aluminiowe obudowy są lekkie i chronią przed korozją. Wszystkie pompy są wyposażone w uchwyty do podnoszenia umożliwiające bezpieczne i precyzyjne rozstawienie. Unikalny system uszczelnień zabezpiecza przed dostaniem się wody do oleju hydraulicznego oraz oleju do wody w pompie. Cechy Szybko zwalniające, szczelne połączenia o płaskiej powierzchni ułatwiają wymianę osprzętu Uchwyt pierścieniowy ułatwia rozstawianie Wąż płasko składany 10 m o średnicy 2 cali w zestawie Szybkość pracy dzięki funkcji samozasysania Szeroki zakres zastosowań dzięki możliwości pompowania zawiesin w postaci zanieczyszczeń stałych o średnicy do 8 mm (6/10 cala) Spad Head wody of water (m) (m) ltr ltr Pump Wydajność discharge pompy (lpm) (lpm) Nr części 929/ /04500 Otwór wylotowy mm (cale) BSP wewnętrzny Zakres przepływu oleju hydraulicznego lpm Maks. wydajność lpm Maks. spad m Maks. ciśnienie robocze bar Ciężar kg Szerokość x wysokość mm 20x02 20x02 Klasa EHTMA C D 12

15 ŚWIDRY DO GRUNTU Świdry do gruntu Ręczny świder do gruntu JCB umożliwia drążenie otworów o średnicy od 102 mm (4 cale) do 05 mm (12 cale) w zależności od zamontowanego wybieraka ślimakowego. Napęd hydrauliczny zapewnia wyższy moment obrotowy niż większość silników spalinowych. Urządzenie jest obsługiwane przez dwóch operatorów. Jednocześnie, ze względu na brak bezpośrednio zamontowanego silnika narzędzie pracuje bardzo cicho, jest lekkie i wyjątkowo łatwe w przenoszeniu. Możliwość obrotu wybieraka w obu kierunkach ułatwia wycofywanie narzędzia z gruntu, a funkcja automatycznego powrotu do pozycji neutralnej zapewnia dodatkowe bezpieczeństwo. Cechy Automatyczny powrót do pozycji neutralnej Możliwość obrotu w obu kierunkach Średnica drążonego otworu: od 102 do 05 mm Wyposażenie opcjonalne Wybieraki o różnej średnicy (zob. tabela poniżej) Złączki, łączniki, adaptery Przedłużacze do wybieraków Numer modelu 929/1400 Wydajność mm 05 Głębokość drążenia mm 1220 Wybieraki ślimakowe mm 100, 150, 200, 250, 05 Moment obrotowy Nm 295 Obr./min. lpm 20 Ciężar kg 15 Wysokość mm 1295 Maks. ciśnienie bar 18 Optymalny przepływ lpm Class C Accessori trivelle Wybierak 100 mm (4 cale), dł. 1,2 m 929/1407 Wybierak 150 mm (6 cale), dł. 1,2 m 929/1408 Wybierak 200 mm (8 cale), dł. 1,2 m 929/1409 Wybierak 250 mm (10 cale), dł. 1,2 m 929/1410 Wybierak 05 mm (12 cale), dł. 1,2 m 929/1411 Przedłużacz do wybieraka 610 mm (24 cale) 929/1428 1

16 PRZECINARKI TARCZOWE Przecinarki tarczowe Przecinarki tarczowe JCB to wyważone, ciche narzędzia zaprojektowane do pracy z agregatami hydraulicznymi JCB. Nadają się do cięcia większości materiałów, w tym metali, betonu, kamienia itd. Napęd przecinarki wykorzystuje pas zębaty, dlatego doskonale nadaje się do pracy w warunkach brudu i kurzu.wszystkie elementy robocze są całkowicie obudowane.tarcza chroniona jest stalową osłoną regulowaną w trzech położeniach. Ponieważ przecinarka tarczowa JCB jest urządzeniem hydraulicznym, koszty eksploatacji są niskie (brak gaźnika!), a narzędzie pracuje bardzo cicho i niemal bez wibracji. Doskonale sprawdzi się w każdym miejscu i przy większości prac. Numer modelu 5024 Średnica tarczy mm 00 Średnica otworu w tarczy mm 22 Maks. głębokość cięcia mm 102 Obr./min. lpm 20 Zakres ciśnień bar Zakres przepływu lpm Class C Ciężar roboczy kg 10 Długość mm 650 Wysokość mm 20 Szerokość (wraz z uchwytem) mm 260 Wibracje m/s.67 Cechy Regulator przepływu chroni przed zbyt szybkimi obrotami Regulowana osłona tarczy W zestawie jedna tarcza do cięcia kamienia i jedna do cięcia metalu Zdejmowany uchwyt umożliwia dostosowanie do prawo lub leworęcznego operatora Brak gaźnika Tylne węże wyposażone w szybko zwalniające, szczelne połączenia o płaskiej powierzchni umożliwiające szybką wymianę 14

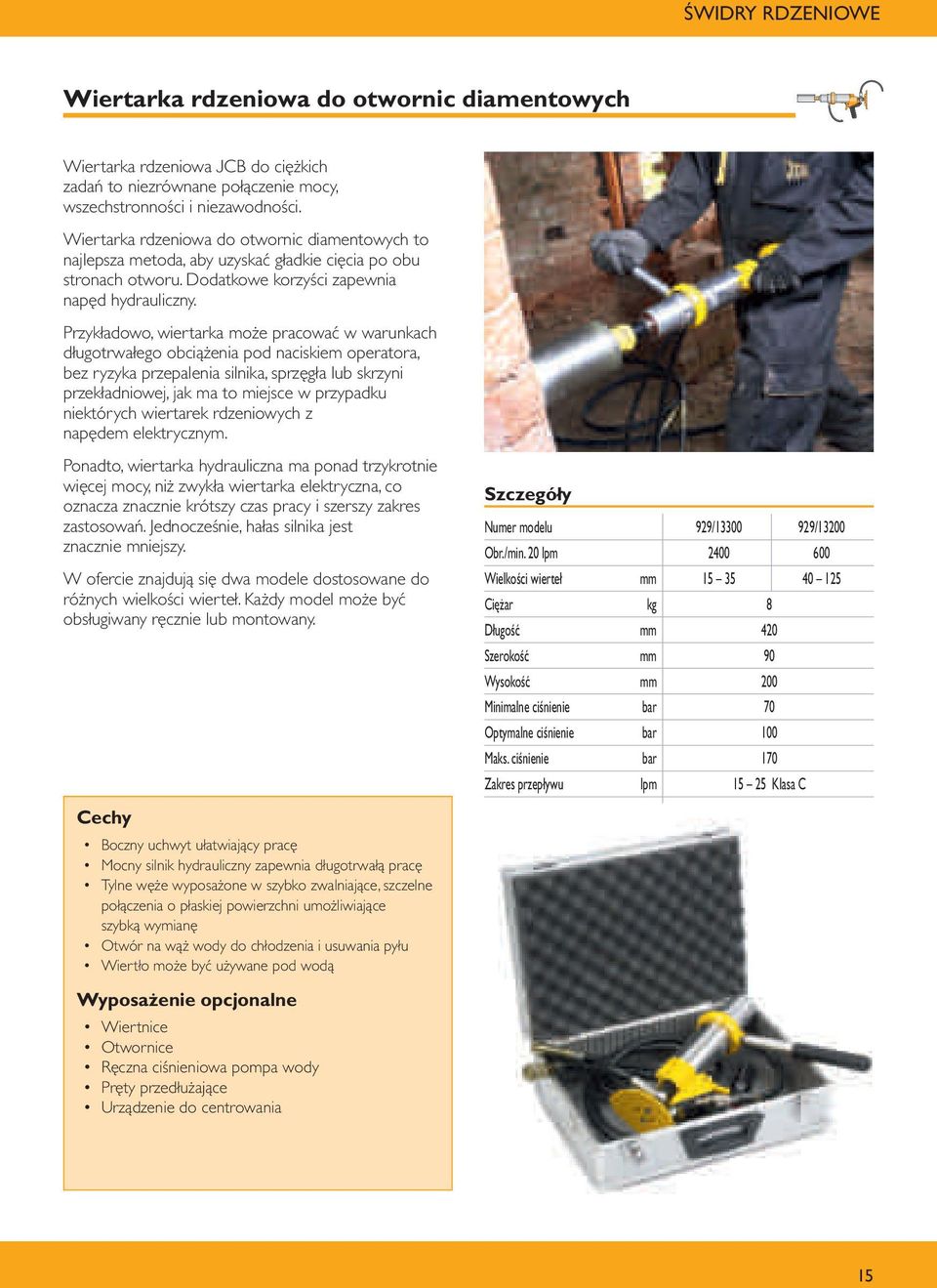

17 ŚWIDRY RDZENIOWE Wiertarka rdzeniowa do otwornic diamentowych Wiertarka rdzeniowa JCB do ciężkich zadań to niezrównane połączenie mocy, wszechstronności i niezawodności. Wiertarka rdzeniowa do otwornic diamentowych to najlepsza metoda, aby uzyskać gładkie cięcia po obu stronach otworu. Dodatkowe korzyści zapewnia napęd hydrauliczny. Przykładowo, wiertarka może pracować w warunkach długotrwałego obciążenia pod naciskiem operatora, bez ryzyka przepalenia silnika, sprzęgła lub skrzyni przekładniowej, jak ma to miejsce w przypadku niektórych wiertarek rdzeniowych z napędem elektrycznym. Ponadto, wiertarka hydrauliczna ma ponad trzykrotnie więcej mocy, niż zwykła wiertarka elektryczna, co oznacza znacznie krótszy czas pracy i szerszy zakres zastosowań. Jednocześnie, hałas silnika jest znacznie mniejszy. W ofercie znajdują się dwa modele dostosowane do różnych wielkości wierteł. Każdy model może być obsługiwany ręcznie lub montowany. Cechy Boczny uchwyt ułatwiający pracę Mocny silnik hydrauliczny zapewnia długotrwałą pracę Tylne węże wyposażone w szybko zwalniające, szczelne połączenia o płaskiej powierzchni umożliwiające szybką wymianę Otwór na wąż wody do chłodzenia i usuwania pyłu Wiertło może być używane pod wodą Numer modelu 929/ /1200 Obr./min. 20 lpm Wielkości wierteł mm Ciężar kg 8 Długość mm 420 Szerokość mm 90 Wysokość mm 200 Minimalne ciśnienie bar 70 Optymalne ciśnienie bar 100 Maks. ciśnienie bar 170 Zakres przepływu lpm Klasa C Wyposażenie opcjonalne Wiertnice Otwornice Ręczna ciśnieniowa pompa wody Pręty przedłużające Urządzenie do centrowania 15

18 ŚWIDRY RDZENIOWE Wiertarka hydrauliczna Stabilna, bezpieczna wiertarka hydrauliczna JCB do zastosowań ogólnych. Ma wystarczająco dużo mocy, aby obracać 1 mm (½ cala) wiertłami do stali lub 27 mm (11 6 cala) wiertłami do drewna. Może pracować w obu kierunkach co umożliwia współpracę z układami zamkniętymi lub otwartymi. Mały ciężar i niewielkie rozmiary sprawiają, że urządzenie jest niezwykle łatwe w obsłudze. Ciepłochłonny uchwyt zapewnia wygodę pracy. Wiertarka obrotowo - udarowa Wiertarka obrotowo - udarowa JCB doskonale nadaje się do wiercenia udarowego w betonie, cegłach, kamieniu i innych twardych materiałach. Wyposażona jest w uchwyt wiertarski SDS PLUS umożliwiający szybką wymianę wiertła.wiertarka wykonuje 515 uderzeń na minutę, a wiertło obraca się z szybkością 805 obr./min. Prowadnicę i dodatkowy uchwyt można w łatwy sposób zdemontować, co ułatwia pracę w ciasnych miejscach. Mechanizm obrotowy jest wyposażony w sprzęgło poślizgowe zabezpieczające przed zbyt wysokim momentem obrotowym. Wiertło obraca się w obu kierunkach co ułatwia wycofywanie. Numer modelu Wydajność mm 1 otwór w stali 27 otwór w drewnie 1 otwór w stali 19 otwór w betonie 27 otwór w drewnie Typ uchwytu wiertarskiego mm 1 kluczowe trzony wierteł SDS Plus Obr./min Uderzenia na minutę bpm N/A 20 Zakres przepływu oleju hydraulicznego lpm 15 0 Klasa C & D 19 Klasa C Ciśnienie robocze bar Ciężar kg Długość x szerokość x wysokość mm 190x76x229 05x89x248 16

19 KLUCZE UDAROWE Klucze udarowe Klucze udarowe JCB ¾ cala i 1cal dają dodatkową moc i moment obrotowy niezbędne do cięższych prac. Mocne, wydajne, dwukierunkowe narzędzia są idealne do dokręcania i odkręcania. Cechy Regulacja momentu obrotowego Mechanizm udarowytwin hammer Wytrzymały silnik przekładniowy z łożyskiem igiełkowym zapewnia wydłużoną żywotność Model i numer części 5114 Wydajność ¾" Drive Obr./min Zakres przepływu lpm Klasa C & D Ciśnienie robocze bar Ciężar kg 5.6 Długość x szerokość x wysokość mm 246x95x297 17

20 UBIJANIE Ubijaki wibracyjne Konserwacja produktów rodziny VMR nie wymaga wysokich nakładów, dlatego narzędzia te zapewniają wydłużony czas pracy i większą wydajność. Mocne, solidne ubijaki mają nisko osadzony środek ciężkości i są wyposażone w czterokolumnowe prowadnice stabilizujące, co gwarantuje niezawodność i nieprzerwaną, bezawaryjną pracę. Dodatkowo urządzenia generują siłę przesuwającą je w poziomie, co ułatwia operatorowi obsługę. Cechy Wszystkie ruchome części są smarowane kąpielą olejową Wyłącznik bezpieczeństwa na uchwycie prowadzącym Zabudowany filtr powietrza w górnej części maszyny Rama osłonowa silnika Numer modelu VMR60 VMR75 Nr części 980/ /9045 Ciężar kg 60 7 Wielkość stopy szerokość x długość mm 280 x x 60 Siła uderzenia kn Wysokość x szerokość x długość mm 1050x70x x420x765 Szybkość poruszania m/min Obszar ubijania m /h Uderzenia na minutę Silnik Honda GX100 Robin EH 12-2 Paliwo Benzyna Benzyna Moc kw Akcesoria Koła transportowe 980/90554 Koła transportowe 980/

21 UBIJANIE Zagęszczarki płytowe jednokierunkowe Nowa linia ubijarek JCB z płytą przednią obejmuje modele 00mm, 400mm i 500mm.Wszystkie modele wyposażone są w silnik Hondy i można je zamawiać z dodatkowym wyposażeniem wedłu życzenia Klienta Cechy Niski poziom wibracji zapewnia polepszenie komfortu operatora. Lepsza obsługa dzięki zdalnemu spustowi oleju Mocna i trwała budowa z odlewaną płytą podstawy i ramą chroniącą w pełni silnik Szybki transport i wysoka wydajność pracy Dostępny szeroki wybór wyposażenia, w tym spryskiwacz, koła jezdne i poduszka kompaktora (przygotowanie nawierzchni) Składany uchwyt dla ułatwienia magazynowania i transportu Ręczna przepustnica ( gaz ) Numer modelu FP100W FP1540W FP1550W Poziom wibracji ręki m/s ( HAV ) (wg. trzech osi) Waga kg 62 75kg kg kg Wymiary płyty podstawy (szerokość x długość) mm 00 x x x 94.8 Siła odśrodkowa kn Częstotliwość Hz Silnik Honda GX100 Honda GX160 Honda GX160 Paliwo Petrol Petrol Petrol Moc Kw Akcesoria System spryskiwania 12 l System spryskiwania 19 l System spryskiwania 19 l Poduszka Kompaktora Koła Jezdne Koła Jezdne Poduszka Kompaktora Poduszka Kompaktora Ręczna Przepustnica ( gaz ) w Standardzie Ręczna Przepustnica ( gaz ) w Standardzie Ręczna Przepustnica ( gaz ) w Standardzie 19

22 UBIJANIE Zagęszczarki płytowe dwukierunkowe Możliwość cofania oraz pracy w miejscu umożliwia ubijanie w warunkach utrudniających lub uniemożliwiających jednokierunkowym urządzeniom zakręcanie. Cechy Pojedyncza dźwignia sterująca ruchem do przodu/ do tyłu Wysokiej klasy odlewana płyta dolna jest odporna na zużycie Uchwyt prowadzący zamontowany w taki sposób, aby ograniczyć wibrację miejscową Łożyska wibracyjne niewymagające smarowania Numer modelu VMP8 VMP14 Nr części 980/A95 980/90429 Silnik Hatz 980/A198 Silnik Lombardini Ciężar kg Wielkość płyty dolnej S x D mm 25x58 425x650 Siła odśrodkowa kn Częstotliwość drgań Hz Wysokość x szerokość x długość mm 1060x25x x425x1400 Szybkość poruszania m/min Obszar ubijania m /h Silnik Honda GX120 Hatz 1 B 20 Lombardini 15LD225 Paliwo Benzyna Diesel Diesel Moc kw Akcesoria Podkładka do bruku 980/90560 Podkładka do bruku 980/90561 Numer modelu VMP18 VMP24 Nr części 980/9049 Silnik Hatz 980/90440 Silnik Hatz 980/A1985 Silnik Lombardini 980/90871 Silnik Lombardini Ciężar kg Wielkość płyty dolnej S x D mm 450x x720 Siła odśrodkowa kn 0 8 Częstotliwość drgań Hz Wysokość x szerokość x długość mm 1250x450x x500x1600 Szybkość poruszania m/min Obszar ubijania m /h Silnik Hatz 1 B 20 Lombardini 15LD225 Hatz 1 B 0 Lombardini 15LD50S Paliwo Diesel Diesel Diesel Diesel Moc kw Akcesoria Podkładka do bruku 980/90562 Podkładka do bruku 500mm 980/9056, 600mm 980/ x75mm Płyty przedłużające 980/

23 OSTRZA DO MŁOTóW WYBURZENIOWYCH Ostrza do młotów wyburzeniowych Ostrza JCB są produkowane ze stali wysokiej jakości. Oznacza to minimalne koszty konserwacji i wydłużoną żywotność.w naszej ofercie znajduje się szeroka gama ostrzy do wszelkich zastosowań, które pozwolą Państwu w pełni wykorzystać możliwości młota wyburzeniowego. 2mm (HM25 & HM29) Bijak płaski, śred. 178mm (7 cali) 995/2914 Bijak płaski 995/2928 Łopata do gliny o szerokości 19mm (5,5 cala) 995/2927 Przecinak do asfaltu 76mm 995/2920 Przecinak do asfaltu 127mm 995/2921 Przecinak do nawierzchni tłuczniowych 115mm 995/2922 Dłuto 995/2916 Szpicak 995/2915 Bijak płaski, śred. 125mm (5 cali) Bijak płaski Łopata do gliny o szerokości 19mm (5,5 cala) Przecinak do asfaltu 76mm Przecinak do asfaltu 115mm Dłuto Szpicak Bijak płaski, śred. 125mm (5 cali) Bijak płaski Łopata do gliny o szerokości 100mm (4 cala) Przecinak do asfaltu 76mm Przecinak do asfaltu 125mm Dłuto Szpicak 25mm (HM22) PP/714 PP/71 PP/716 PP/712 PP/715 PP/711 PP/710 22mm (HM22, D & T Pick) PP/714 PP/720 PP/160 PP/159 PP/721 PP/158 PP/157 Bijak płaski, śred Bijak płaski Łopata do gliny o szerokości Przecinak do asfaltu Przecinak do nawierzchni tłuczniowych Dłuto Szpicak Dostępne rodzaje: średnica trzonów sześciokątnych: 2 mm (1,25 cala), 25 mm (1 cal), 22 mm (7 8 cala). 21

24 DOBóR NARZĘDZI DO AGREGATóW HYDRAULICZNYCH D Pick T Pick HM22 HM25/HM25LV HM29 HM29 0ltr Przecinarka tarczowa 929/ / / /92400/HM25 929/ / / /A261/HM25LV 929/0800 MICRO COMPACT BEAVER TROJAN 20 ltr TROJAN 0 ltr MULTIFLOW 40 ltr 22

25 DOBóR NARZĘDZI DO AGREGATóW HYDRAULICZNYCH Wiertło Wiertło udarowe Pompa do szlamu 4 cale Pompa 2 cale Pompa 2 cale 0 ltr Świdry do gruntu /A /A / / / / /100 2

26 NOTATKI 24

27 NOTATKI 25

28 9814/0211W 11/11 Issue 2 JCB Light Equipment,World Parts Centre, Waterloo Park, Beamhurst, Uttoxeter, Staffordshire, England, ST14 5PA. Tel.: +44 (0) lightequipmentsales@jcb.com Strona www: JCB zastrzega sobie prawo do wprowadzania zmian specyfikacji bez uprzedzenia. Niektóre maszyny pokazane w niniejszej broszurze wyposażane są w opcjonalny osprzęt, zależnie od regionu. Logo JCB jest zarejestrowanym znakiem towarowym J C Bamford Excavators Ltd.
