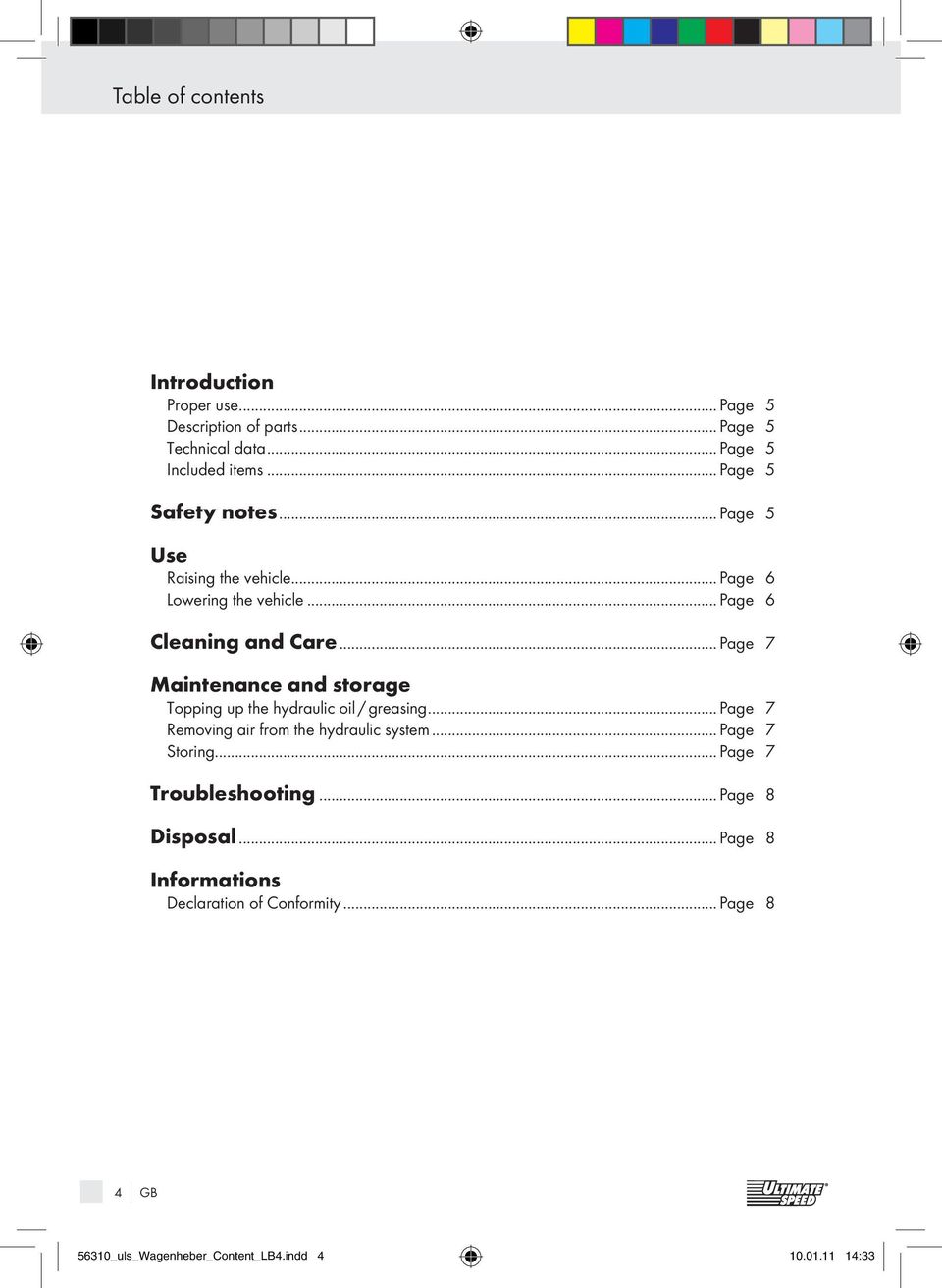

2 Table of contents Introduction Proper use...page 5 Description of parts...page 5 Technical data...page 5 Included items...page 5 Safety notes...page 5 Use Raising the vehicle...page 6 Lowering the vehicle...page 6 Cleaning and Care...Page 7 Maintenance and storage Topping up the hydraulic oil / greasing...page 7 Removing air from the hydraulic system...page 7 Storing...Page 7 Troubleshooting...Page 8 Disposal...Page 8 Informations Declaration of Conformity...Page 8 4 GB 56310_uls_Wagenheber_Content_LB4.indd :33

3 Introduction / Safety notes Hydraulic Bottle ack Introduction These operating instructions form a part of this product. Make yourself familiar with all the operating instructions and safety advice for the product before use. Use the product only as described and for the indicated purpose. If you pass the product on to anyone else, please ensure that you also pass on all the documentation with it. Proper use The hydraulic vehicle ack is intended for raising and lowering motor vehicles. Other uses or modification of the hydraulic vehicle ack shall be considered as improper use and may lead to inury or damage. The manufacturer will not accept liability for loss or damage arising from improper use. The product is not intended for commercial use. Note: Reclose the release valve 5 after each use! Included items 1 Hydraulic vehicle ack 1 Lifting handle 1 Rod for release valve 1 Operating instructions Safety notes DANGER! Follow the instructions below to avoid the threat of loss of life, inury, or damage to the product etc. Always use axle stands and wheel chocks in addition to your hydraulic vehicle ack. Never work under a raised vehicle unless you have taken additional safety precautions. This is intended to prevent the vehicle from rolling away, sliding off or overturning the ack. Use the product on a solid, level surface only. Using the product on an unstable or uneven surface such as a gravel surface may lead to the load slipping kg Ensure that you never exceed the allowable (rated) load capacity. Description of parts 1 Support plate 2 Extension screw 3 Lifting handle socket 4 Safety valve 5 Release valve 6 Lifting handle (for pump mechanism) 7 Rod (for release valve) 8 Oil plug Technical data Stroke: Approx cm Maximum load: 6000 kg Weight: Approx. 4.5 kg Hydraulic oil: Complies with ISO VG15 The person operating the ack must observe the ack and the load during all movements. Never work under the raised load if it has not been made secure by suitable means. Do not allow the hydraulic vehicle ack to be used by uninstructed or inexperienced persons. Before using the hydraulic vehicle ack take precautions to prevent the vehicle from rolling away. Put the handbrake on, place the vehicle in gear (with automatic gearboxes set to P ) and chock the wheels. Even with safety measures in place always remain alert and make a visual check that the support plate 1 is firmly seated against the vehicle acking point. Make sure that no petrol, battery acid or any other dangerous substance can flow out of the vehicle when the vehicle is being lifted. Check that no person or obect is under the vehicle before you lower it. Lower the vehicle slowly. GB _uls_Wagenheber_Content_LB4.indd :33

4 Safety notes / Use Check that all parts have been assembled and fitted properly and are undamaged. Before each use check that the hydraulic vehicle ack is working properly. Check the screws and valves of the hydraulic vehicle ack for correct seating and look out for hydraulic oil leaks in particular. Never use the hydraulic vehicle ack for moving or loading a vehicle. Never use it to lift a whole vehicle completely off the ground. Make sure that no-one especially a child is in the vehicle and that everyone is kept at an adequate distance away from the vehicle when the hydraulic vehicle ack is in use. Never change the setting of the safety valve 4. It is preset to the correct setting in the factory and must never be readusted later. Do not use the hydraulic car ack if the sealing (safety valve 4 ) is damaged. If the vehicle ack is damaged, have it repaired by a suitably qualified person only. Under no circumstances carry out any modifications to the vehicle ack. CAUTION! RISK OF SHEARING AND CRUSHING INURY! Keep your fingers away from the area of the lifting handle socket 3 while pumping. Failure to observe this advice may result in shearing and crushing inury. Use Raising the vehicle CAUTION! RISK TO LIFE! Check that the vehicle ack and axle stands are in an undamaged condition before you use them. Ensure that the hydraulic vehicle ack is used only in combination with axle stands. Have your axle stands to hand before raising the vehicle. If you do not use axle stands, the vehicle may tip over and cause a risk to life. Follow these steps: Ensure that the rod 7 is fully lowered and the extension screw 2 is completely screwed in before you put away the vehicle ack. Place the hydraulic vehicle ack in the desired position. In choosing the position, observe the provisions of the owner s manual for your vehicle. If necessary screw out the extending screw 2 until it comes into contact with the underside of the vehicle (Fig. B). Connect the rod 7 to the lifting handle 6 to extend the lifting handle. CAUTION! RISK OF SHEARING AND CRUSHING INURY! Keep your fingers away from the area of the lifting handle socket 3 while pumping. Failure to observe this advice may result in shearing and crushing inury. Guide the end of the lifting handle 6 into the lifting handle socket 3 and pump the vehicle up to the desired height (Fig. C). Place the axle stands under the designated acking points under the vehicle. Relieve the load from the vehicle ack by placing the rod 7 with the oval opening on to the release valve 5, then turning the rod 7 slightly anticlockwise before turning it back immediately. The support plate 1 drops slightly and the vehicle is held on the axle stands. Lowering the vehicle DANGER TO LIFE! Check that no person or obect is under the vehicle before you lower it. CAUTION! Lower the vehicle slowly, otherwise there is the danger of inury and damage to the product or to the vehicle. First raise the vehicle slightly in order to be able to remove the axle stands. Proceed as described in the section on Raising the vehicle. Remove the axle stands. Place the rod 7 with oval opening on to the release valve 5 and turn the rod slowly anticlockwise (Fig. A). The vehicle is lowered slowly. Note: The more quickly the rod 7 is turned anticlockwise, the faster the vehicle is lowered. Therefore you should proceed very cautiously at first in order to get a feeling for the correct speed. 6 GB 56310_uls_Wagenheber_Content_LB4.indd :33

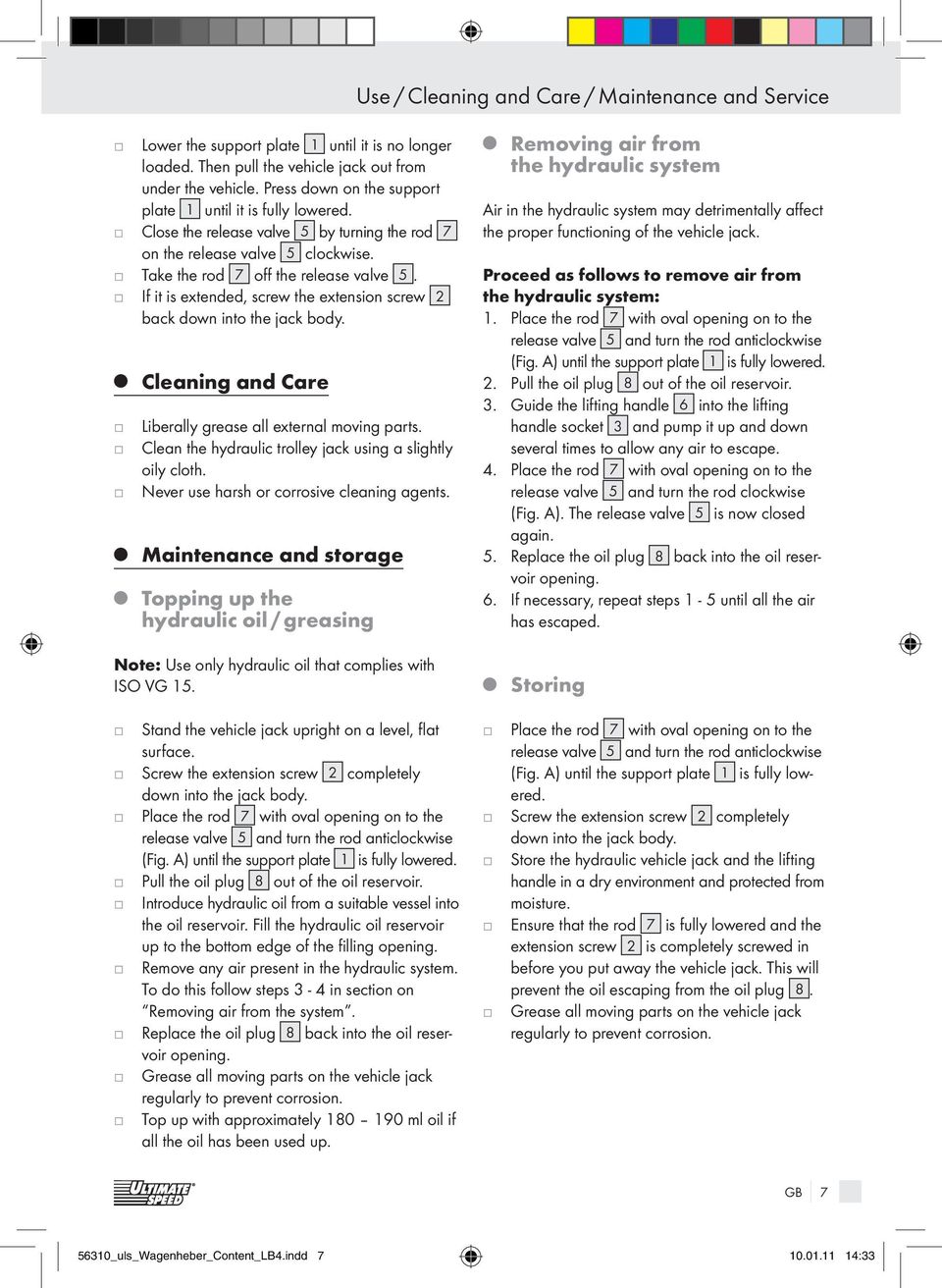

5 Use / Cleaning and Care / Maintenance and Service Lower the support plate 1 until it is no longer loaded. Then pull the vehicle ack out from under the vehicle. Press down on the support plate 1 until it is fully lowered. Close the release valve 5 by turning the rod 7 on the release valve 5 clockwise. Take the rod 7 off the release valve 5. If it is extended, screw the extension screw 2 back down into the ack body. Cleaning and Care Liberally grease all external moving parts. Clean the hydraulic trolley ack using a slightly oily cloth. Never use harsh or corrosive cleaning agents. Maintenance and storage Topping up the hydraulic oil / greasing Note: Use only hydraulic oil that complies with ISO VG 15. Removing air from the hydraulic system Air in the hydraulic system may detrimentally affect the proper functioning of the vehicle ack. Proceed as follows to remove air from the hydraulic system: 1. Place the rod 7 with oval opening on to the release valve 5 and turn the rod anticlockwise (Fig. A) until the support plate 1 is fully lowered. 2. Pull the oil plug 8 out of the oil reservoir. 3. Guide the lifting handle 6 into the lifting handle socket 3 and pump it up and down several times to allow any air to escape. 4. Place the rod 7 with oval opening on to the release valve 5 and turn the rod clockwise (Fig. A). The release valve 5 is now closed again. 5. Replace the oil plug 8 back into the oil reservoir opening. 6. If necessary, repeat steps 1-5 until all the air has escaped. Storing Stand the vehicle ack upright on a level, flat surface. Screw the extension screw 2 completely down into the ack body. Place the rod 7 with oval opening on to the release valve 5 and turn the rod anticlockwise (Fig. A) until the support plate 1 is fully lowered. Pull the oil plug 8 out of the oil reservoir. Introduce hydraulic oil from a suitable vessel into the oil reservoir. Fill the hydraulic oil reservoir up to the bottom edge of the filling opening. Remove any air present in the hydraulic system. To do this follow steps 3-4 in section on Removing air from the system. Replace the oil plug 8 back into the oil reservoir opening. Grease all moving parts on the vehicle ack regularly to prevent corrosion. Top up with approximately ml oil if all the oil has been used up. Place the rod 7 with oval opening on to the release valve 5 and turn the rod anticlockwise (Fig. A) until the support plate 1 is fully lowered. Screw the extension screw 2 completely down into the ack body. Store the hydraulic vehicle ack and the lifting handle in a dry environment and protected from moisture. Ensure that the rod 7 is fully lowered and the extension screw 2 is completely screwed in before you put away the vehicle ack. This will prevent the oil escaping from the oil plug 8. Grease all moving parts on the vehicle ack regularly to prevent corrosion. GB _uls_Wagenheber_Content_LB4.indd :33

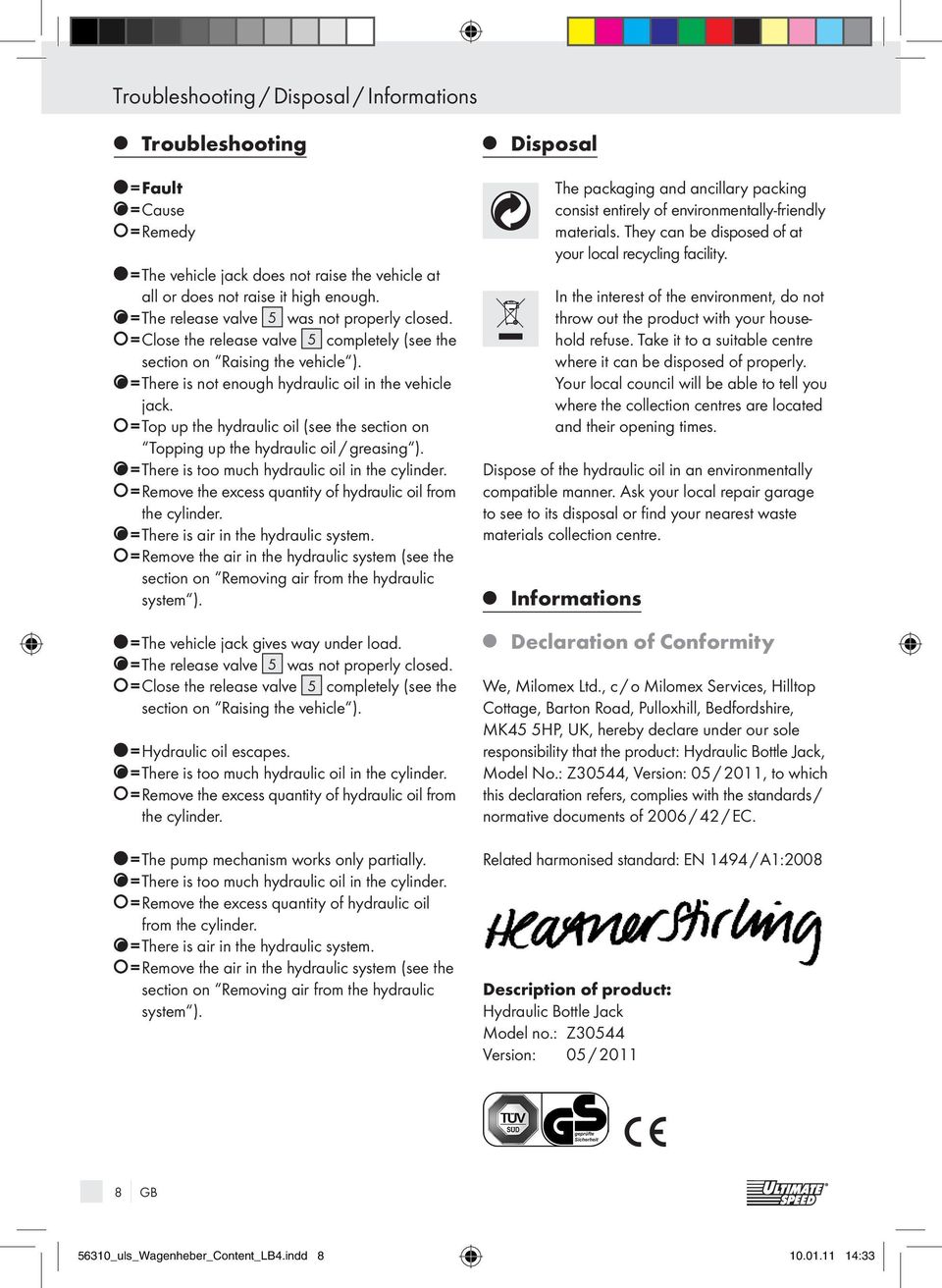

6 Troubleshooting / Disposal / Informations Troubleshooting = Fault = Cause = Remedy = The vehicle ack does not raise the vehicle at all or does not raise it high enough. = The release valve 5 was not properly closed. = Close the release valve 5 completely (see the section on Raising the vehicle ). = There is not enough hydraulic oil in the vehicle ack. = Top up the hydraulic oil (see the section on Topping up the hydraulic oil / greasing ). = There is too much hydraulic oil in the cylinder. = Remove the excess quantity of hydraulic oil from the cylinder. = There is air in the hydraulic system. = Remove the air in the hydraulic system (see the section on Removing air from the hydraulic system ). = The vehicle ack gives way under load. = The release valve 5 was not properly closed. = Close the release valve 5 completely (see the section on Raising the vehicle ). = Hydraulic oil escapes. = There is too much hydraulic oil in the cylinder. = Remove the excess quantity of hydraulic oil from the cylinder. = The pump mechanism works only partially. = There is too much hydraulic oil in the cylinder. = Remove the excess quantity of hydraulic oil from the cylinder. = There is air in the hydraulic system. = Remove the air in the hydraulic system (see the section on Removing air from the hydraulic system ). Disposal The packaging and ancillary packing consist entirely of environmentally-friendly materials. They can be disposed of at your local recycling facility. In the interest of the environment, do not throw out the product with your household refuse. Take it to a suitable centre where it can be disposed of properly. Your local council will be able to tell you where the collection centres are located and their opening times. Dispose of the hydraulic oil in an environmentally compatible manner. Ask your local repair garage to see to its disposal or find your nearest waste materials collection centre. Informations Declaration of Conformity We, Milomex Ltd., c / o Milomex Services, Hilltop Cottage, Barton Road, Pulloxhill, Bedfordshire, MK45 5HP, UK, hereby declare under our sole responsibility that the product: Hydraulic Bottle ack, Model No.: Z30544, Version: 05 / 2011, to which this declaration refers, complies with the standards / normative documents of 2006 / 42 / EC. Related harmonised standard: EN 1494 / A1:2008 Description of product: Hydraulic Bottle ack Model no.: Z30544 Version: 05 / GB 56310_uls_Wagenheber_Content_LB4.indd :33

7 Spis zawartości Wstęp Użytkowanie urządzenia zgodne z przeznaczeniem...strona 10 Opis części...strona 10 Dane techniczne...strona 10 Zakres dostawy...strona 10 Wskazówki dotyczące bezpieczeństwa...strona 10 Stosowanie Podnoszenie samochodu...strona 11 Obniżanie samochodu...strona 12 Czyszczenie i pielęgnaca...strona 12 Konserwaca i składowanie Uzupełnianie oleu hydraulicznego / smarowanie...strona 12 Usuwanie powietrza z układu hydraulicznego...strona 13 Składowanie...Strona 13 Usuwanie błędόw...strona 13 Usuwanie...Strona 14 Informace Deklaraca zgodności...strona 14 PL _uls_Wagenheber_Content_LB4.indd :33

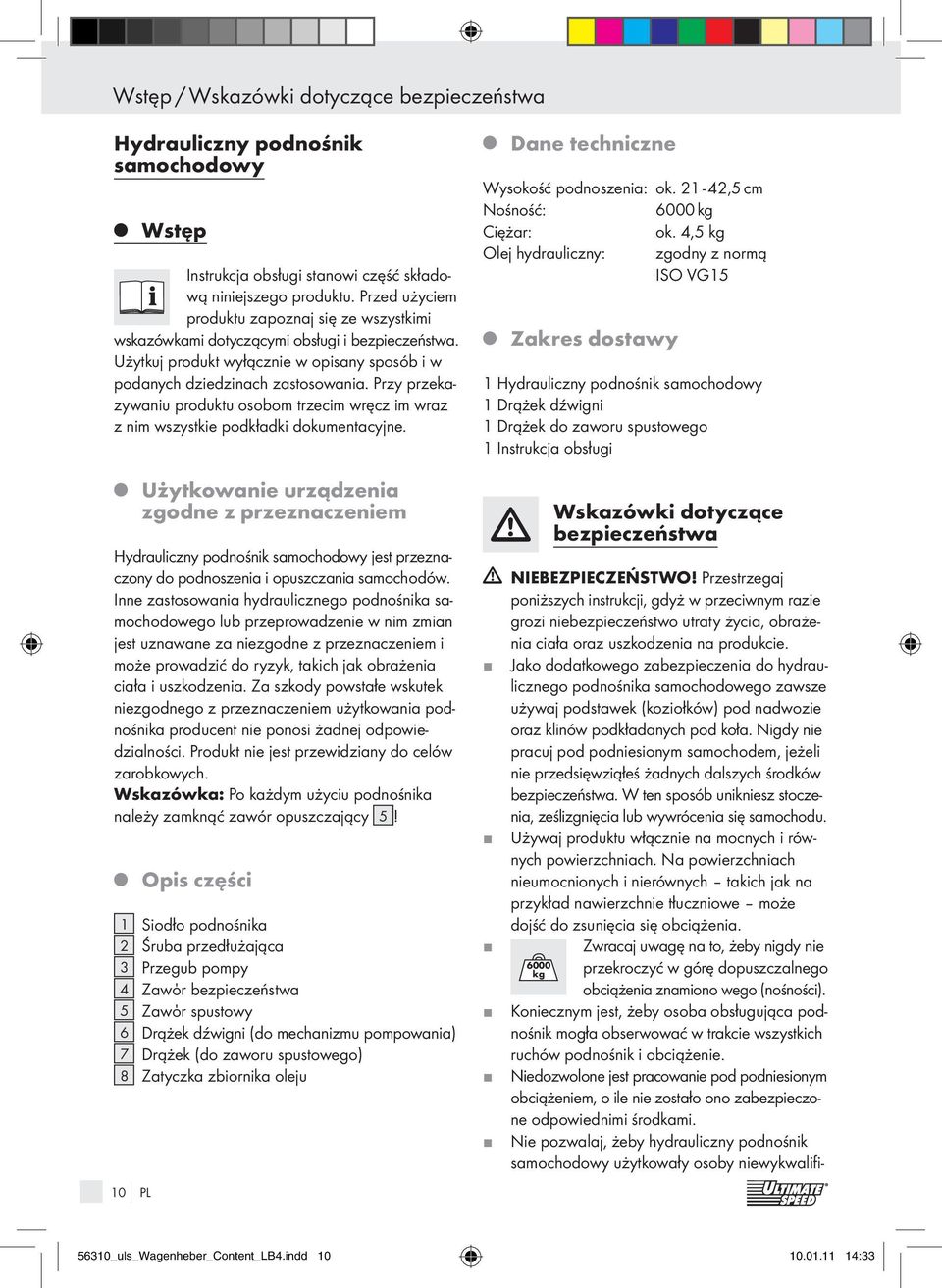

8 Wstęp / Wskazówki dotyczące bezpieczeństwa Hydrauliczny podnośnik samochodowy Wstęp Instrukca obsługi stanowi część składową ninieszego produktu. Przed użyciem produktu zapozna się ze wszystkimi wskazówkami dotyczącymi obsługi i bezpieczeństwa. Użytku produkt wyłącznie w opisany sposób i w podanych dziedzinach zastosowania. Przy przekazywaniu produktu osobom trzecim wręcz im wraz z nim wszystkie podkładki dokumentacyne. Dane techniczne Wysokość podnoszenia: ok ,5 cm Nośność: 6000 kg Ciężar: ok. 4,5 kg Ole hydrauliczny: zgodny z normą ISO VG15 Zakres dostawy 1 Hydrauliczny podnośnik samochodowy 1 Drążek dźwigni 1 Drążek do zaworu spustowego 1 Instrukca obsługi Użytkowanie urządzenia zgodne z przeznaczeniem Hydrauliczny podnośnik samochodowy est przeznaczony do podnoszenia i opuszczania samochodów. Inne zastosowania hydraulicznego podnośnika samochodowego lub przeprowadzenie w nim zmian est uznawane za niezgodne z przeznaczeniem i może prowadzić do ryzyk, takich ak obrażenia ciała i uszkodzenia. Za szkody powstałe wskutek niezgodnego z przeznaczeniem użytkowania podnośnika producent nie ponosi żadne odpowiedzialności. Produkt nie est przewidziany do celów zarobkowych. Wskazówka: Po każdym użyciu podnośnika należy zamknąć zawór opuszczaący 5! 10 PL Opis części 1 Siodło podnośnika 2 Śruba przedłużaąca 3 Przegub pompy 4 Zawόr bezpieczeństwa 5 Zawόr spustowy 6 Drążek dźwigni (do mechanizmu pompowania) 7 Drążek (do zaworu spustowego) 8 Zatyczka zbiornika oleu Wskazówki dotyczące bezpieczeństwa NIEBEZPIECZEŃSTWO! Przestrzega poniższych instrukci, gdyż w przeciwnym razie grozi niebezpieczeństwo utraty życia, obrażenia ciała oraz uszkodzenia na produkcie. ako dodatkowego zabezpieczenia do hydraulicznego podnośnika samochodowego zawsze używa podstawek (koziołków) pod nadwozie oraz klinów podkładanych pod koła. Nigdy nie pracu pod podniesionym samochodem, eżeli nie przedsięwziąłeś żadnych dalszych środków bezpieczeństwa. W ten sposób unikniesz stoczenia, ześlizgnięcia lub wywrócenia się samochodu. Używa produktu włącznie na mocnych i równych powierzchniach. Na powierzchniach nieumocnionych i nierównych takich ak na przykład nawierzchnie tłuczniowe może dość do zsunięcia się obciążenia kg Zwraca uwagę na to, żeby nigdy nie przekroczyć w górę dopuszczalnego obciążenia znamiono wego (nośności). Koniecznym est, żeby osoba obsługuąca podnośnik mogła obserwować w trakcie wszystkich ruchów podnośnik i obciążenie. Niedozwolone est pracowanie pod podniesionym obciążeniem, o ile nie zostało ono zabezpieczone odpowiednimi środkami. Nie pozwala, żeby hydrauliczny podnośnik samochodowy użytkowały osoby niewykwalifi _uls_Wagenheber_Content_LB4.indd :33

9 Wskazówki dotyczące bezpieczeństwa / Stosowanie kowane i niedoświadczone. Przed użyciem hydraulicznego podnośnika samochodowego zabezpiecz samochód przed stoczeniem się. Zaciągni hamulec ręczny, włącz akiś bieg (w przypadku skrzyni automatyczne biegów P ) i zabezpiecz samochód za pomocą klinów podkładanych pod koła. Mimo środków bezpieczeństwa bądź stale uważny i w trakcie całe pracy przy samochodzie obserwu, czy talerz nośny 1 est mocno osadzony na zamocowaniu podnośnika samochodowego. Należy zapewnić, żeby podczas podnoszenia samochodu nie mogły wyciekać z niego benzyna, ciecz akumulatorowa ani inne niebezpieczne substance. Upewni się, że pod samochodem nie znaduą się żadne osoby lub przeszkody, gdy go opuszczasz. Opuszcza samochód wyłącznie powoli. Skontrolu, czy wszystkie części są prawidłowo zmontowane i nieuszkodzone. Przed każdym użyciem skontrolu sprawność funkconowania hydraulicznego podnośnika samochodowego. Skontrolu hydrauliczny podnośnik samochodowy zwłaszcza pod względem wyciekaącego oleu hydraulicznego, mocnego osadzenia wszystkich śrub i zaworów. Nigdy nie używa hydraulicznego podnośnika samochodowego do transportowania lub załadowywania akiegoś poazdu. Nigdy nie podnoś całego samochodu. Zwróć uwagę na to, żeby w samochodzie nie znadowały się żadne osoby, zwłaszcza dzieci, oraz na to, żeby osoby znaduące się w pobliżu zachowywały wystarczaący odstęp od samochodu, gdy hydrauliczny podnośnik samochodowy est w użyciu. Nie należy regulować zaworu bezpieczeństwa 4. est on fabrycznie odpowiednio nastawiony i nie wymaga ponowne regulaci. W żadnym przypadku nie należy używać hydraulicznego podnośnika samochodowego, eśli uszczelnienie (zawór bezpieczeństwa 4 ) est uszkodzone. Dokonania naprawy uszkodzonego podnośnika samochodowego należy zlecić edynie osobie fachowe. W żadnym przypadku nie wolno dokonywać zmian na podnośniku samochodowym. OSTROŻNIE! ZAGROŻENIE OBRAŻENIEM PRZEZ ZMIAŻ- DŻENIE! W trakcie pompowania należy zawsze trzymać palce z dala od przegubu pompy 3. W przeciwnym razie może dość do obrażeń przez zmiażdżenia. Stosowanie Podnoszenie samochodu OSTROŻNIE! ZAGROŻENIE ŻYCIA! Przed zastosowaniem podnośnika samochodowego oraz podpόrek należy napierw dokonać kontroli pod względem stanu akości. Należy mieć na uwadze, że hydrauliczny podnośnik samochodowy może być edynie zastosowany w kombinaci z podpόrkami. Należy e przygotować przed rozpoczęciem podnoszenia samochodu. Brak podpόrek może spowodować wywrόcenie samochodu, co wiąże się z zagrożeniem życia. Należy postępować w sposόb następuący: Należy zwracać uwagę, aby w czasie składowania podnośnika samochodowego drążek 7 znadował się w naniższe pozyci i śuba przedłużaąca 2 była całkowicie wkręcona. Podnośnik samochodowy należy ustawić w wymagane pozyci. Należy przy tym przestrzegać instrukci obsługi samochodu. W razie konieczności należy wykręcić śrubę przedłużyącą 2, aż dotknie ona podwozia samochodu (rys. B). Należy połączyć drążek 7 z drążkiem dźwigni 6, aby przedłużyć drążek dźwigni. OSTROŻNIE! ZAGROŻENIE OBRAŻENIEM PRZEZ ZMIAŻ- DŻENIE! W trakcie pompowania należy zawsze trzymać palce z dala od przegubu pompy 3. W przeciwnym razie może dość do obrażeń przez zmiażdżenia. Należy umieścić drążek 6 w przegubie pompy 3 i pompuąc podnosić samochόd do wymagane wysokości (rys. C). PL _uls_Wagenheber_Content_LB4.indd :33

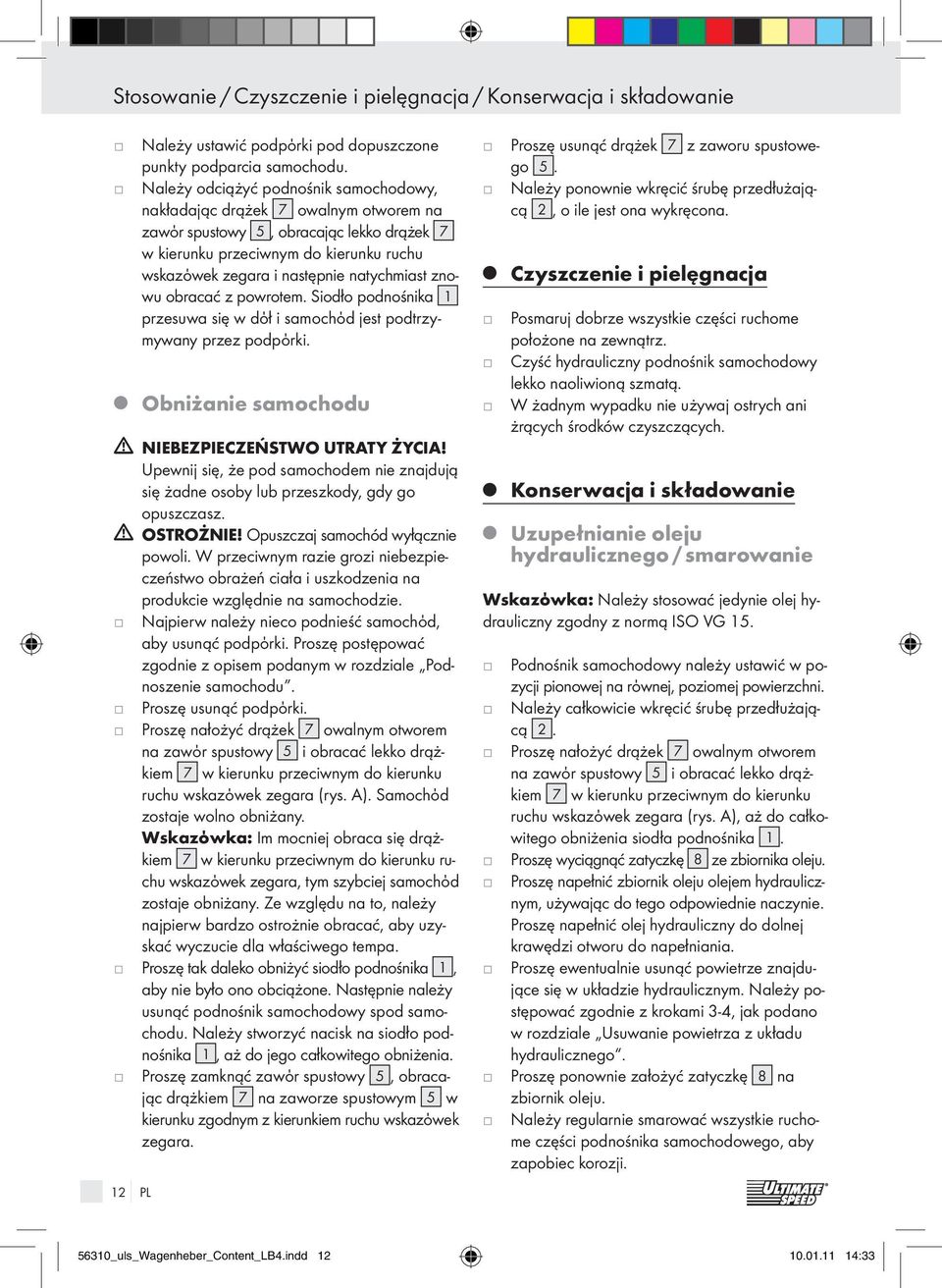

10 Stosowanie / Czyszczenie i pielęgnaca / Konserwaca i składowanie 12 PL Należy ustawić podpόrki pod dopuszczone punkty podparcia samochodu. Należy odciążyć podnośnik samochodowy, nakładaąc drążek 7 owalnym otworem na zawόr spustowy 5, obracaąc lekko drążek 7 w kierunku przeciwnym do kierunku ruchu wskazόwek zegara i następnie natychmiast znowu obracać z powrotem. Siodło podnośnika 1 przesuwa się w dόł i samochόd est podtrzymywany przez podpόrki. Obniżanie samochodu NIEBEZPIECZEŃSTWO UTRATY ŻYCIA! Upewni się, że pod samochodem nie znaduą się żadne osoby lub przeszkody, gdy go opuszczasz. OSTROŻNIE! Opuszcza samochód wyłącznie powoli. W przeciwnym razie grozi niebezpieczeństwo obrażeń ciała i uszkodzenia na produkcie względnie na samochodzie. Napierw należy nieco podnieść samochόd, aby usunąć podpόrki. Proszę postępować zgodnie z opisem podanym w rozdziale Podnoszenie samochodu. Proszę usunąć podpόrki. Proszę nałożyć drążek 7 owalnym otworem na zawόr spustowy 5 i obracać lekko drążkiem 7 w kierunku przeciwnym do kierunku ruchu wskazόwek zegara (rys. A). Samochόd zostae wolno obniżany. Wskazόwka: Im mocnie obraca się drążkiem 7 w kierunku przeciwnym do kierunku ruchu wskazόwek zegara, tym szybcie samochόd zostae obniżany. Ze względu na to, należy napierw bardzo ostrożnie obracać, aby uzyskać wyczucie dla właściwego tempa. Proszę tak daleko obniżyć siodło podnośnika 1, aby nie było ono obciążone. Następnie należy usunąć podnośnik samochodowy spod samochodu. Należy stworzyć nacisk na siodło podnośnika 1, aż do ego całkowitego obniżenia. Proszę zamknąć zawόr spustowy 5, obracaąc drążkiem 7 na zaworze spustowym 5 w kierunku zgodnym z kierunkiem ruchu wskazόwek zegara. Proszę usunąć drążek 7 z zaworu spustowego 5. Należy ponownie wkręcić śrubę przedłużaącą 2, o ile est ona wykręcona. Czyszczenie i pielęgnaca Posmaru dobrze wszystkie części ruchome położone na zewnątrz. Czyść hydrauliczny podnośnik samochodowy lekko naoliwioną szmatą. W żadnym wypadku nie używa ostrych ani żrących środków czyszczących. Konserwaca i składowanie Uzupełnianie oleu hydraulicznego / smarowanie Wskazόwka: Należy stosować edynie ole hydrauliczny zgodny z normą ISO VG 15. Podnośnik samochodowy należy ustawić w pozyci pionowe na rόwne, poziome powierzchni. Należy całkowicie wkręcić śrubę przedłużaącą 2. Proszę nałożyć drążek 7 owalnym otworem na zawόr spustowy 5 i obracać lekko drążkiem 7 w kierunku przeciwnym do kierunku ruchu wskazόwek zegara (rys. A), aż do całkowitego obniżenia siodła podnośnika 1. Proszę wyciągnąć zatyczkę 8 ze zbiornika oleu. Proszę napełnić zbiornik oleu oleem hydraulicznym, używaąc do tego odpowiednie naczynie. Proszę napełnić ole hydrauliczny do dolne krawędzi otworu do napełniania. Proszę ewentualnie usunąć powietrze znaduące się w układzie hydraulicznym. Należy postępować zgodnie z krokami 3-4, ak podano w rozdziale Usuwanie powietrza z układu hydraulicznego. Proszę ponownie założyć zatyczkę 8 na zbiornik oleu. Należy regularnie smarować wszystkie ruchome części podnośnika samochodowego, aby zapobiec korozi _uls_Wagenheber_Content_LB4.indd :33

11 Konserwaca i składowanie / Usuwanie błędόw Po całkowitym zużyciu oleu należy napełnić ok ml. Usuwanie powietrza z układu hydraulicznego Powietrze w układzie hydraulicznym może prowadzić do zaburzeń w funkconowaniu podnośnika samochodowego. znadował się w naniższe pozyci i śruba przedłużaąca 2 była całkowicie wkręcona. Zapobiega to przed wyciekaniem oleu z zatyczki 8. Należy regularnie smarować wszystkie ruchome części podnośnika samochodowego, aby zapobiec korozi. Usuwanie błędόw Powietrze z układu hydraulicznego należy usunąć w następuący sposób: 1. Proszę nałożyć drążek 7 owalnym otworem na zawόr spustowy 5 i obracać drążkiem 7 w kierunku przeciwnym do kierunku ruchu wskazόwek zegara (rys. A), aż do całkowitego obniżenia siodła podnośnika Proszę wyciągnąć zatyczkę 8 ze zbiornika oleu. 3. Proszę wprowadzić drążek dźwigni 6 w przegub pompy 3 oraz pompować kilka razy, aby usunąć powietrze. 4. Proszę nałożyć drążek 7 owalnym otworem na zawόr spustowy 5 i obracać drążkiem w kierunku zgodnym z kierunkiem ruchu wskazόwek zegara (rys. A). Zawόr spustowy 5 est ponownie zamknięty. 5. Proszę ponownie założyć zatyczkę 8 na zbiornik oleu. 6. W razie konieczności należy powtόrzyć kroki 1-5, aż do całkowitego usunięcia powietrza. Składowanie = Błąd = Powόd = Naprawa = Podnośnik samochodowy nie podnosi samochodu lub nie wystarczaąco wysoko. = Zawór spustowy 5 nie został właściwie zamknięty. = Należy całkowicie zamknąć zawór spustowy 5 (zobacz rozdział Podnoszenie samochodu ). = Za mało oleu hydraulicznego w podnośniku samochodowym. = Należy dopełnić oleu hydraulicznego (zobacz rozdział Uzpełnianie oleu hydraulicznego / smarowanie ). = W cylindrze znadue sie za dużo oleu hydraulicznego. = Należy usunąć nadmiar oleu hydraulicznego z cylindra. = W układzie hydraulicznym znadue się powietrze. = Należy usunąć pwietrze z układu hydraulicznego (zobacz rozdział Usuwanie powietrza z układu hydraulicznego ). Proszę nałożyć drążek 7 owalnym otworem na zawόr spustowy 5 i obracać drążkiem w kierunku przeciwnym do kierunku ruchu wskazόwek zegara (rys. A), aż do całkowitego obniżenia siodła podnośnika 1. Należy całkowicie wkręcić śrubę przedłużaącą 2. Hydrauliczny podnośnik samochodowy oraz drążek dźwigni należy składować w suchych warunkach oraz chronić przed wilgocią. W trakcie składowania podnośnika samochodowego należy zwracać uwagę, aby drążek 7 = Podnośnik samochodowy nie znosi obciążenia. = Zawór spustowy 5 nie został właściwie zamknięty. = Należy całkowicie zamknąć zawór spustowy 5 (zobacz rozdział Podnoszenie samochodu ). = Ole hydrauliczny wycieka. = W cylindrze znadue sie za dużo oleu hydraulicznego. = Należy usunąć nadmiar oleu hydraulicznego z cylindra. PL _uls_Wagenheber_Content_LB4.indd :33

12 Usuwanie błędόw / Usuwanie / Informace = Mechanizm pompy funkconue edynie częściowo. = W cylindrze znadue sie za dużo oleu hydraulicznego. = Należy usunąć nadmiar oleu hydraulicznego z cylindra. = W układzie hydraulicznym znadue się powietrze. = Należy usunąć powietrze z układu hydraulicznego (zobacz rozdział Usuwanie powietrza z układu hydraulicznego ). Usuwanie Zastosowana norma zharmonizowana: EN 1494 / A1:2008 Informaca o produkcie: Hydrauliczny podnośnik samochodowy Nr modelu: Z30544 Wersa: 05 / 2011 Opakowanie i materiał opakowania składaą się wyłącznie z materiałów przyaznych dla środowiska. Mogą być one utylizowane w lokalnych poemnikach do recyklingu. W interesie ochrony środowiska nie wyrzucać produktu, gdy wysłuży się, do śmieci domowych, tylko przekazać go do specalistycznego punktu utylizaci. Informace odnośnie punktów zbiórki odpadów przeznaczonych do utylizaci oraz godzin ich otwarcia można uzyskać u lokalnych władz administracynych. Zleć, żeby ole hydrauliczny został usunięty do odpadów w sposób przyazny dla środowiska naturalnego. Zapewni usunięcie oleu poprzez warsztat specalistyczny lub zwróć się do nabliższego punktu zbiorczego substanci szkodliwych. Informace Deklaraca zgodności My, Milomex Ltd., c / o Milomex Services, Hilltop Cottage, Barton Road, Pulloxhill, Bedfordshire, MK45 5HP, UK, deklaruemy z pełną odpowiedzialnością, że produkt: Hydrauliczny podnośnik samochodowy, nr modelu: Z30544, wersa: 05 / 2011, do ktόre odnosi się niniesza deklaraca zgodny est z normami / dokumentami normatywnymi Dyrektywy Maszynowe 2006 / 42 / EC. 14 PL 56310_uls_Wagenheber_Content_LB4.indd :33

13 Tartalomegyzék Bevezető Rendeltetésszerű alkalmazás...oldal 16 A részek megnevezése...oldal 16 Műszaki adatok...oldal 16 A szállítmány tartalma...oldal 16 Biztonsági tudnivalók...oldal 16 Használat Gk. megemelése...oldal 17 A gk. leeresztése...oldal 17 Tisztítás és ápolás...oldal 18 Karbantartás és tárolás Hidraulika ola utántöltése / bezsírozás...oldal 18 Levegő eltávolítása a hidraulikus rendszerből...oldal 18 Tárolás...Oldal 19 Hibák elhárítása...oldal 19 Mentesítés...Oldal 19 Információk Konformitásnyilatkozat...Oldal 19 HU _uls_Wagenheber_Content_LB4.indd :33

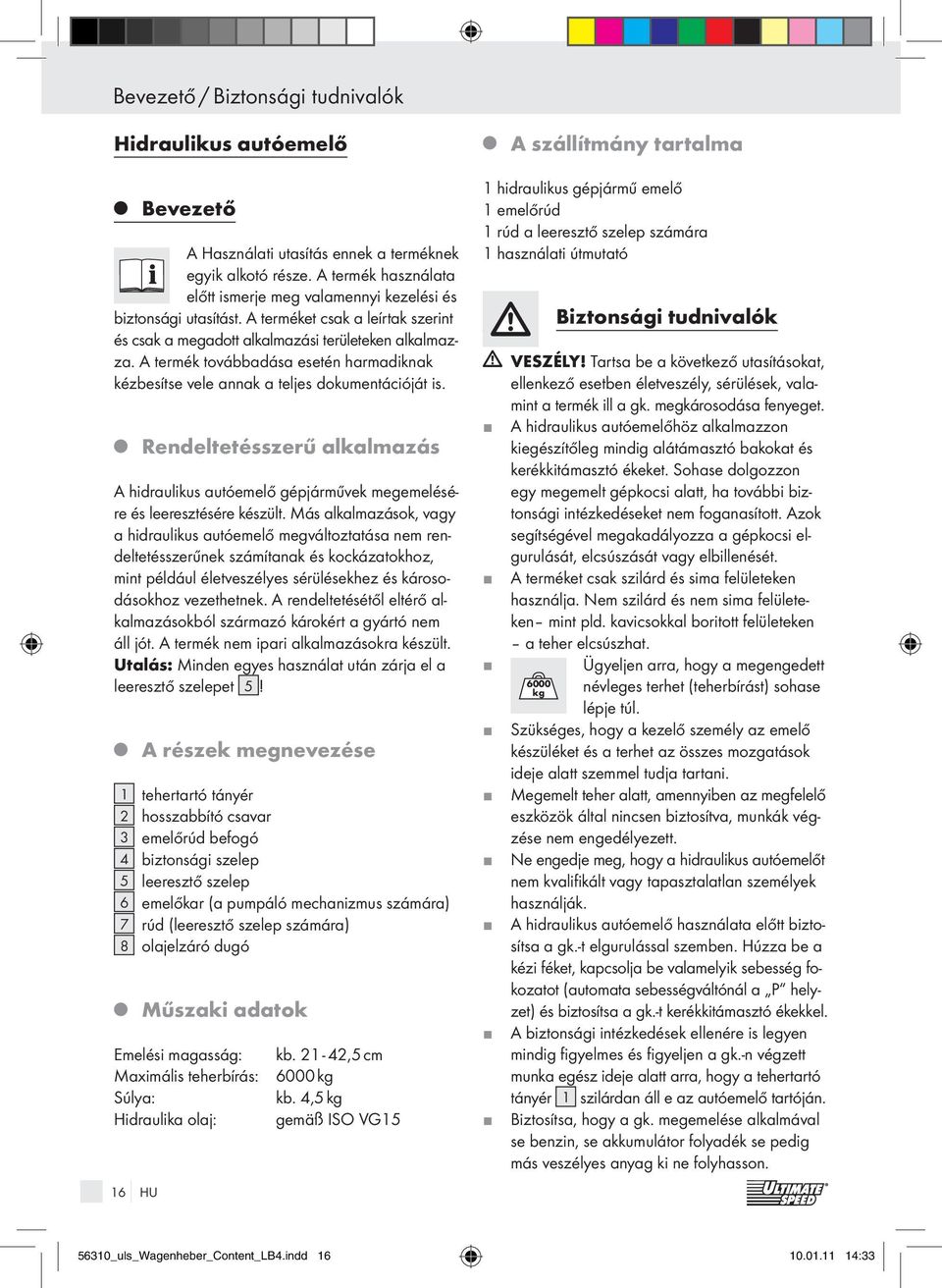

14 Bevezető / Biztonsági tudnivalók Hidraulikus autóemelő Bevezető A Használati utasítás ennek a terméknek egyik alkotó része. A termék használata előtt ismere meg valamennyi kezelési és biztonsági utasítást. A terméket csak a leírtak szerint és csak a megadott alkalmazási területeken alkalmazza. A termék továbbadása esetén harmadiknak kézbesítse vele annak a teles dokumentációát is. Rendeltetésszerű alkalmazás A hidraulikus autóemelő gépárművek megemelésére és leeresztésére készült. Más alkalmazások, vagy a hidraulikus autóemelő megváltoztatása nem rendeltetésszerűnek számítanak és kockázatokhoz, mint például életveszélyes sérülésekhez és károsodásokhoz vezethetnek. A rendeltetésétől eltérő alkalmazásokból származó károkért a gyártó nem áll ót. A termék nem ipari alkalmazásokra készült. Utalás: Minden egyes használat után zára el a leeresztő szelepet 5! A részek megnevezése 1 tehertartó tányér 2 hosszabbító csavar 3 emelőrúd befogó 4 biztonsági szelep 5 leeresztő szelep 6 emelőkar (a pumpáló mechanizmus számára) 7 rúd (leeresztő szelep számára) 8 olaelzáró dugó Műszaki adatok Emelési magasság: kb ,5 cm Maximális teherbírás: 6000 kg Súlya: kb. 4,5 kg Hidraulika ola: gemäß ISO VG15 16 HU A szállítmány tartalma 1 hidraulikus gépármű emelő 1 emelőrúd 1 rúd a leeresztő szelep számára 1 használati útmutató Biztonsági tudnivalók VESZÉLY! Tartsa be a következő utasításokat, ellenkező esetben életveszély, sérülések, valamint a termék ill a gk. megkárosodása fenyeget. A hidraulikus autóemelőhöz alkalmazzon kiegészítőleg mindig alátámasztó bakokat és kerékkitámasztó ékeket. Sohase dolgozzon egy megemelt gépkocsi alatt, ha további biztonsági intézkedéseket nem foganasított. Azok segítségével megakadályozza a gépkocsi elgurulását, elcsúszását vagy elbillenését. A terméket csak szilárd és sima felületeken használa. Nem szilárd és nem sima felületeken mint pld. kavicsokkal boritott felületeken a teher elcsúszhat kg Ügyelen arra, hogy a megengedett névleges terhet (teherbírást) sohase lépe túl. Szükséges, hogy a kezelő személy az emelő készüléket és a terhet az összes mozgatások idee alatt szemmel tuda tartani. Megemelt teher alatt, amennyiben az megfelelő eszközök által nincsen biztosítva, munkák végzése nem engedélyezett. Ne engede meg, hogy a hidraulikus autóemelőt nem kvalifikált vagy tapasztalatlan személyek használák. A hidraulikus autóemelő használata előtt biztosítsa a gk.-t elgurulással szemben. Húzza be a kézi féket, kapcsola be valamelyik sebesség fokozatot (automata sebességváltónál a P helyzet) és biztosítsa a gk.-t kerékkitámasztó ékekkel. A biztonsági intézkedések ellenére is legyen mindig figyelmes és figyelen a gk.-n végzett munka egész idee alatt arra, hogy a tehertartó tányér 1 szilárdan áll e az autóemelő tartóán. Biztosítsa, hogy a gk. megemelése alkalmával se benzin, se akkumulátor folyadék se pedig más veszélyes anyag ki ne folyhasson _uls_Wagenheber_Content_LB4.indd :33

15 Bizonyosodon meg róla, hogy a gk. alatt személyek vagy akadályok ne legyenek, amikor azt leereszti. A gk.t csak lassan eressze le. Vizsgála meg, hogy mindegyik rész szakszerűen van e felszerelve és hogy sértetlen e. Minden egyes használat előtt ellenőrizze a hidraulikus autóemelő működési képességét. Vizsgála meg a hidraulikus autóemelőt különösen az esetleg kifolyó ola, az összes csavarok és szelepek szilárd állása szempontából. Sohase használa a hidraulikus autóemelőt szállításra, vagy egy gépármű megrakásához. Sohase emele meg az egész gépkocsit. Ügyelen arra, hogy amikor a hidraulikus autóemelőt használák a gk.-ban személyek de különösen gyerekek ne tartózkodanak éa a közelben tartózkodó személyek megfelelő távolságra legyenek a gk.-tól. Sohase állítsa át a biztonsági szelepet 4. Azt gyárilag megfelelően állították be és nem kell utánállítani. Semmiképpen se használa a hidraulikus gépármű emelőt, ha a pecsét (biztonsági szelep 4 ) sérült. Sérült gépárműemelőt csak szakemberrel avíttasson. Semmiképpen se végezzen változtatásokat a gépármű emelőn. VIGYÁZAT! BECSÍPŐDÉSEK ÁLTALI SÉRÜLÉSVESZÉLYEK! Tartsa az uait a pumpálási elárás alatt mindig távol az emelőrúd-befogótól 3. Ellenkező esetben becsípődések által megsérülhet. Biztonsági tudnivalók / Használat a gk. oldalra billenése fenyeget, ami életveszélyt elenthet. áron el a következőképpen: Ügyelen arra, hogy a rúd 7 telesen be legyen nyomva és hogy a hosszabbító csavar 2 telesen be legyen csavarva, amikor a gépármű emelőt tárola. Állítsa a hidraulikus gépármű emelőt a kívánt helyzetbe. Eközben vegye figyelembe a gk. gépkönyvének az utasításait Ha szükséges, csavara ki a hosszabbító csavart 2 addig, amíg az a gk. alához ér (B ábra). Hosszabbított emelőrúd elérése célából kösse össze a rúdat 7 az emelőrúddal 6. VIGYÁZAT! BECsÍPŐDÉSEK ÁLTALI SÉRÜLÉSVESZÉLYEK! Tartsa az uait a pumpálási elárás alatt mindig távol az emelőrúd befogótól 3. Ellenkező esetben becsípődések által megsérülhet. Duga az emelőrúdat 6 az emelőrúd befogóba 3 és pumpála a gk.-t a kívánt magassági szintre (C ábra). Állítsa az alátámasztó bakokat a gk. engedélyezett alátámasztási pontai alá. Tehermentesítse a gépármű emelőt úgy, hogy a rúdat 7 az ovális nyílásával a leeresztő szelepre 5 duga, a rúdat 7 egy keveset az óramutató árásával ellentétes irányba csavara és utána rögtön visszacsavara. A tehertartó tányér 1 egy kissé leereszkedik és a gk.-t az alátámasztó bakok megtarták. A gk. leeresztése Használat Gk. megemelése VIGYÁZAT! ÉLETVESZÉLY! Előbb bizonyosodon meg a gépármű emelő és az alátámasztó bakok sértetlenségéről, mielőtt azokat használná. Vegye figyelembe, hogy a hidraulikus gépármű emelőt csak alátámasztó bakokkal kombinálva szabad használni. A gépkocsi megemelése előtt készítse azokat elő. Ha alátámasztó bakokat nem alkalmaz, ÉLETVESZÉLY! Bizonyosodon meg róla, hogy a gk. alatt személyek vagy akadályok ne legyenek, amikor azt leereszti. VIGYÁZAT! A gk.-t csak lassan eressze le. Ellenkező esetben sérülésveszély és az autóemelő és / vagy a gk. megkárosodása fenyeget. Előbb emele meg egy keveset a gk.-t, hogy az alátámasztó bakokat el tuda távolítani. A megemelésnél áron el a Gk. megemelése feezetben leírtak szerint. HU _uls_Wagenheber_Content_LB4.indd :33

16 Használat / Tisztítás és ápolás / Karbantartás és tárolás Távolítsa el az alátámasztó bakokat. Duga a rúdat 7 az ovális nyílásával a leeresztő szelepre 5 és csavara a rúdat lassan az óramutató árásával ellentétes irányba (A ábra). A gk. lassan leereszkedik. Utalás: Minél erősebben csavara a rúdat 7 az óramutató árásával ellentétes irányba, annál gyorsabban ereszti le a gk.-t. Ezért csavara a rúdat előbb nagyon óvatosan, hogy ezáltal megérezze a helyes leeresztési sebességet. Eressze le a tehertartó tányért annyira 1, hogy az már ne legyen megterhelve. Utána húzza ki a gépármű emelőt az autó alól. Nyoma le a tehertartó tányért 1 addig, amíg az telesen leerszkedett. Zára el a leeresztő szelepet 5 úgy, hogy a leeresztő szelepen 5 levő rúdat 7 az óramutató árásának az irányába csavara. Húzza le a rúdat 7 a leeresztő szelepről 5. Csavara a hosszabbító csavart 2, ha az ki van csavarva, úra lefelé. Húzza ki az olaelzáró dugót 8 az olatartályból. Töltse a hidraulika olaat egy arra megfelelő edény segítségével az olatartályba. Töltse meg az olatartályt hidraulika olaal a betöltő nyílás alsó pereméig. Távolítsa el a hidraulikus rendszerből az esetleg benne található levegőt. Ebből a célból áron el a Levegő eltávolítása a hidraulikus renszerből feezet 3-4 lépései szerint. Duga az olaelzáró dugót 8 úra az olatartályba. A korrózió megakadályozásához zsírozza be rendszeresen a gépármű emelő valamennyi mozgatható részét. Ha az ola telesen elhasználódott, töltsön után kb ml olaat. Levegő eltávolítása a hidraulikus rendszerből Tisztítás és ápolás Zsírozza be ól az összes kívül álló mozgatható részt. Tisztítsa a hidraulikus autóemelőt egy gyengén beolaozott kendővel. A tisztításhoz semmiképpen se használon súroló, vagy maró hatású tisztítószereket. Karbantartás és tárolás Hidraulika ola utántöltése / bezsírozás Utalás: Csak ISO VG 15 - nek megfelelő hidraulika olaat alkalmazzon. Állítsa a gépármű emelőt függőlegesen egy síma és vízszintes felületre. Csavara le telesen a hosszabbító csavart 2. Duga a rúdat 7 az ovális nyílásával a leeresztő szelepre 5 és csavara a rúdat lassan az óramutató árásával ellentétes irányba (A ábra) addig, amíg a tehertartó tányért 1 telesen leeresztette. 18 HU Levegő elenléte a hidraulikus rendszerben a gépármű emelő működésének a lerontásához vezethet. A hidraulikus rendszerben található levegő eltávolításához áron el a következőképpen: 1. Duga a rúdat 7 az ovális nyílásával a leeresztő szelepre 5 és csavara a rúdat lassan az óramutató árásával ellentétes irányba (A ábra) addig, amíg a tehertartó tányért 1 telesen leereszkedett. 2. Húzza ki az olaelzáró dugót 8 az olatartályból. 3. Duga az emelőrúdat 6 az emelőrúd befogóba 3 és pumpálon többször, hogy a levegő ezáltal eltávozhasson. 4. Duga a rúdat 7 az ovális nyílásával a leeresztő szelepre 5 és csavara a rúdat az óramutató árásának az irányába (A ábra). A leeresztő szelep 5 most úra le van zárva. 5. Duga az olaelzáró dugót 8 úra az olatartályba. 6. Szükség esetén ismétele meg az 1-5 lépéseket addig, amíg a levegő a rendszerből telesen eltávozott _uls_Wagenheber_Content_LB4.indd :33

17 Karbantartás és tárolás / Hibák elhárítása / Mentesítés / Információk Tárolás Duga a rúdat 7 az ovális nyílásával a leeresztő szelepre 5 és csavara a rúdat lassan az óramutató árásával ellentétes irányba (A ábra), amíg a tehertartó tányért 1 telesen leereszkedett. Csavara le telesen a hosszabbító csavart 2. Tárola a hidraulikus gépármű emelőt és az emelőrúdat száraz és nedvességtől védett helyen. Ügyelen arra, hogy amikor a gépármű emelőt tárola, a rúd 7 telesen le legyen eresztve és a hosszabbító csavar 2 telesen be legyen csavarva. Így elkerüli, hogy az olaelzáró dugóból 8 ola léphessen ki. A korrózió megakadályozásához zsírozza be rendszeresen a gépármű emelő valamennyi mozgatható részét. Hibák elhárítása = hiba = ok = elhárítás = A gépármű emelő nem emeli fel a gk.-t vagy nem emeli azt elég magasra. = A leeresztő szelep 5 nincs telesen lezárva. = Zára el 5 telesen a leeresztő szelepet (lásd a Gk. megemelése feezetet). = Nincs elég hidraulika ola a gépármű emelőben. = Töltsön után hidraulika olaat (lásd a Hidraulika ola utántöltés / bezsírozás feezetet). = Az olahengerben túl sok hidraulika ola található. = Távolítsa el az olahengerből a felesleges menynyiségű hidraulika olaat. = Levegő utott a hidraulikus rendszerbe. = Távoltsa el a levegőt a hidraulikus rendszerből (lásd a Levegő eltávolítása a hidraulikus rendszerből feezetet). = A gépármű emelő enged a terhelésnek. = A leeresztő szelep 5 nincs telesen lezárva. = Zára el 5 telesen a leeresztő szelepet (lásd a Gk. megemelése feezetet). = Hidraulika ola szivárog ki. = Az olahengerben túl sok hidraulika ola található. = Távolítsa el az olahengerből a felesleges menynyiségű hidraulika olaat. = A pumpáló mechanizmus csak részben működik. = Az olahengerben túl sok hidraulika ola található. = Távolítsa el az olahengerből a felesleges menynyiségű hidraulika olaat. = Levegő utott a hidraulikus rendszerbe. = Távoltsa el a levegőt a hidraulikus rendszerből (lásd a Levegő eltávolítása a hidraulikus rendszerből feezetet). Mentesítés A csomagolás környezetbarát anyagokból áll, amelyek a helyi úraértékesítési gyűtőhelyeken keresztül mentesíthetők. A környezetvédelem érdekében ne doba kiszolgált terméket a háztartási szemétbe, hanem uttassa azt el egy szakszerű mentesítéshez. A gyűtőhelyeket és azok nyitvatartási ideét az illetékes hivatalánál érdeklődheti meg Mentesítse a hidraulika olaat környezetbarát módon. A mentesítését biztosítsa egy avítóműhelyen történő leadás által, vagy fordulon a legközelebbi ártalmas anyagok gyűtőhelyéhez. Információk Konformitásnyilatkozat Mi, a Milomex Ltd., c / o Milomex Services, Hilltop Cottage, Barton Road, Pulloxhill, Bedfordshire, MK45 5HP, UK, ezúton egyedüli felősségünkre nyilatkozzuk, Hidraulikus autóemelő, modell-sz.: Z30544, verzió: 05 / 2011 termék, amelyre ez a nyilatkozat vonatkozik,a 2006 / 42 / EC szabványoknak / normativ dokumentumoknak megfelel. HU _uls_Wagenheber_Content_LB4.indd :33

18 Információk Alkalmazott harmonizált szabvány: EN 1494 / A1:2008 Termékinformáció: Hidraulikus autóemelő Modellszám: Z30544 Verzió: 05 / HU 56310_uls_Wagenheber_Content_LB4.indd :33

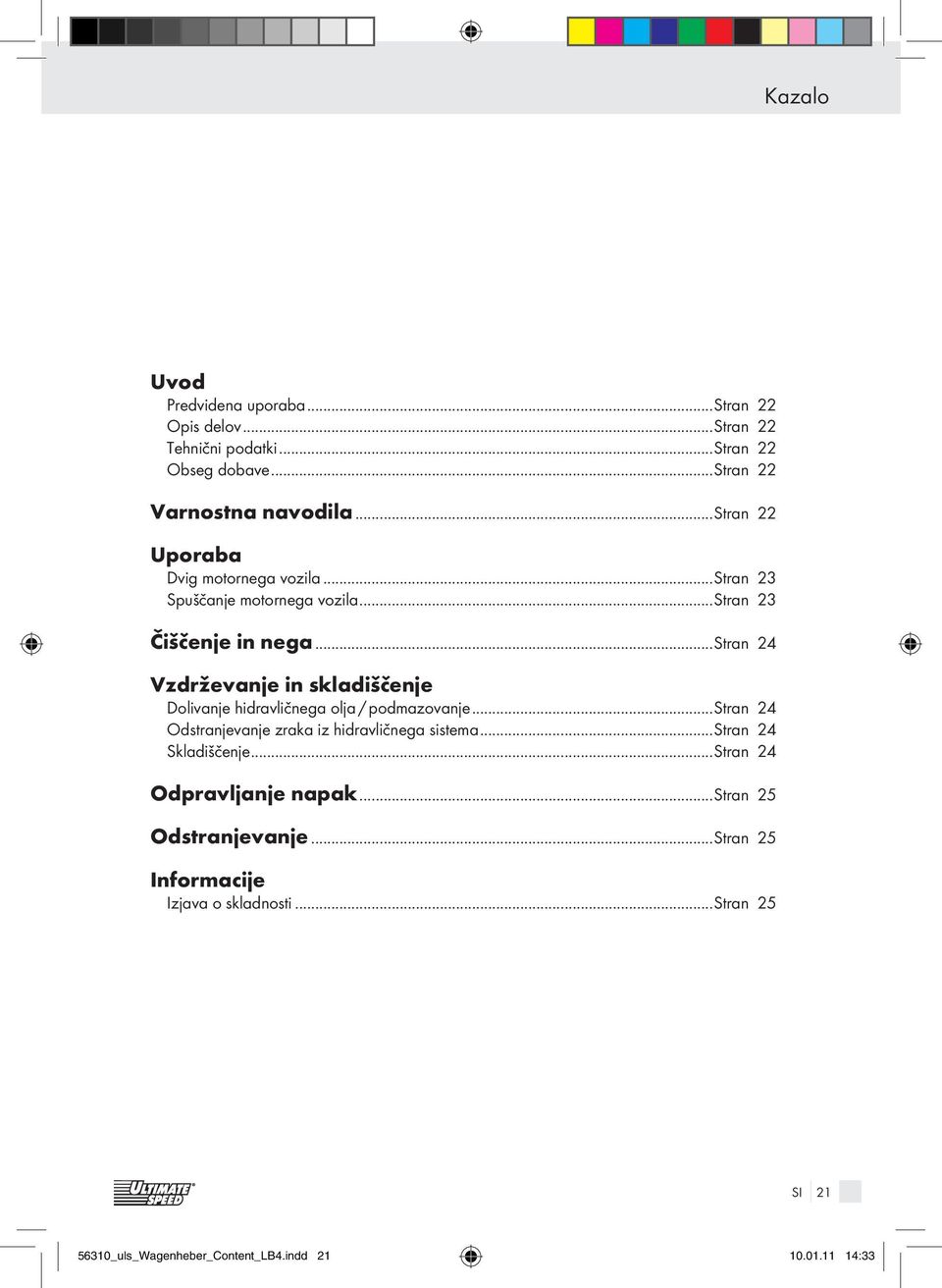

19 Kazalo Uvod Predvidena uporaba...stran 22 Opis delov...stran 22 Tehnični podatki...stran 22 Obseg dobave...stran 22 Varnostna navodila...stran 22 Uporaba Dvig motornega vozila...stran 23 Spuščane motornega vozila...stran 23 Čiščene in nega...stran 24 Vzdrževane in skladiščene Dolivane hidravličnega ola / podmazovane...stran 24 Odstranevane zraka iz hidravličnega sistema...stran 24 Skladiščene...Stran 24 Odpravlane napak...stran 25 Odstranevane...Stran 25 Informacie Izava o skladnosti...stran 25 SI _uls_Wagenheber_Content_LB4.indd :33
