1 OPIS TECHNICZNY DO PROJEKTU WYKONAWCZEGO WEWNĘTRZNEJ INSTALACJI WENTYLACJI MECHANICZNEJ DLA INWESTYCJI : SZKOŁA RATOWNICTWA ORAZ V ODDZIAŁ POGOTOWIA RATUNKOWEGO I TRANSPORTU SANITARNEGO STACJA WYCZEKIWANIA ZESPOŁÓW RATOWNICTWA MEDYCZNEGO W WARSZAWIE UL. BRZESKIEJ 12 DZ. NR EWID. 3/1, 3/12, 3/2, 6,7/1, 7/2 OBRĘB LOKALIZACJA OBIEKTU DZ. NR 7/1, 7/2 PROJEKT WYKONAWCZY ZAWARTOŚĆ OPRACOWANIA Część opisowa 1. Wstęp 2. Opis budynku 3. Stan projektowany - instalacja wentylacji mechanicznej 4. Wytyczne branżowe 5. Obliczenia Część rysunkowa 1. Wentylacja - rzut piwnic skala 1 : Wentylacja - rzut parteru skala 1 : Wentylacja przekrój A A i B - B skala 1:100/100 Piast Invest Strona 2

2 OPIS TECHNICZNY DO PROJEKTU WYKONAWCZEGO WEWNĘTRZNEJ INSTALACJI WENTYLACJI MECHANICZNEJ DLA INWESTYCJI : SZKOŁA RATOWNICTWA ORAZ ODDZIAŁ V WSPRiTS MEDITRANS MIEJSCA WYCZEKIWANIA ZESPOŁÓW RATOWNICTWA MEDYCZNEGO W WARSZAWIE UL. BRZESKIEJ 12 DZ. NR EWID. 3/1, 3/12, 3/2, 6, 7/1, 7/2 OBRĘB LOKALIZACJA OBIEKTU DZ. NR 7/1, 7/2 1. Wstęp 1.1. Zakres opracowania Opracowanie zawiera Projekt Wykonawczy instalacji wentylacji mechanicznej w pomieszczeniach byłego szpitala kolejowego przy ul. Brzeskiej nr 12 dla Szkoły Ratownictwa oraz V oddziału Pogotowia Ratunkowego i Transportu Sanitarnego Stacja Wyczekiwania Zespołów Ratownictwa Medycznego MEDITRANS 1.2. Podstawa opracowania - Umowa z dnia r. nr CRU/88/10 - Inwentaryzacja budowlana budynku przekazana przez Inwestora - Program organizacyjno użytkowy. (opracowany przez Inwestora, oraz użytkownika) - Zatwierdzona koncepcja z dn r. wykonana przez Archi + arch. Artur Słabiak - Uzgodnienia branżowe - Polskie Normy i normatywy - Literatura fachowa 2. Opis budynku Budynek usytuowany w środkowej części działki kompleksu szpitalnego, nazwany pawilonem chirurgii. Konstrukcja budynku murowana, cegła pełna ceramiczna. Stropy systemu Kleina na belkach stalowych. Schody żelbetowe płytowe prefabrykowane. Poziom parteru został podzielony na część dydaktyczną oraz część dla Stacji Ratownictwa Medycznego na wyczekiwanie ambulansów i grup ratownictwa. W piwnicy zaprojektowano pomieszczenia przeznaczone na centrale wentylacyjne. 3. Stan projektowany Zakresem przebudowy objęty jest poziom parteru oraz częściowo piwnice. Na poziomie piwnic zlokalizowano pomieszczenie techniczne wentylatorni, oraz pomieszczenie w którym zlokalizowano szacht instalacyjny. Poziom parteru został podzielony na części : - dydaktyczną dla szkolenia ratowników składającą się z sali wykładowej na ok. 100 słuchaczy, dwóch sal ćwiczeń, pomieszczenia biurowego,, holu, oraz samodzielnych węzłów sanitarnych Piast Invest Strona 3

3 - część dla Stacji Ratownictwa Medycznego na wyczekiwanie ambulansów i grup ratownictwa składającą się z pokoi wyczekiwań 3 i 4 osobowych z węzłami sanitarnymi, pomieszczenia kierownika, szatni, pomieszczeń: na odpadki, porządkowego i niewielkiej myjni, oraz komunikacji Opis wentylacji mechanicznej Szkoły Ratownictwa W pomieszczeniach Szkoły Ratownictwa projektowana instalacja wentylacji mechanicznej ma za zadanie dostarczyć świeże powietrze do poszczególnych pomieszczeń, oraz odprowadzić powietrze zużyte. Zaprojektowano układ wentylacji mechanicznej nawiewno wywiewnej z odzyskiem ciepła. Powietrze świeże w ilościach zgodnych z obliczeniami poprzez centralę z nagrzewnicą wodną i wymiennikiem krzyżowym podawane będzie do sal kanałami nawiewnymi prowadzonymi pod stropem. Centrale wentylacyjne (CNW-1 o wydajności N=3515 m 3 /h i W=3320m 3 /h) zlokalizowano w pomieszczeniu technicznym na poziomie piwnic. Przy centralach zamontować kulisy tłumiące. Uzgodniono z Inwestorem, że centrale nie będą wyposażone w chłodnice. Przewiduje się możliwość strefowego włączania i wyłączania sali wykładowej na czas przerw w szkoleniach poprzez montaż przepustnic z siłownikami. Na czas przerw w szkoleniach (sala wykładowa), przepustnice strefowe powinny być zablokowane na poziomie 20% przepływu nominalnego. Kanały wentylacyjne nawiewne i wywiewne wyposażyć w klapy p.poż. o odporności ogniowej równej odporności przegród przez które przechodzą. Przejścia przez przegrody uszczelnić także szczeliwem odporności ogniowej przegrody. W projekcie przyjęto klapy przeciwpożarowe do systemu wentylacji ogólnej LX4 firmy GRIFT. Silent Przeciwpożarowa klapa odcinająca z wyzwalaczem termicznym LxH=200x200 o odporności ogniowej EIS 120, z rozdziałem funkcji: funkcja bezpieczeństwa (zamkniecie klapy) - wyzwalacz elektromagnetyczny 24V DC, sterowany sygnałem typu impuls, funkcja komfortu (otwarcie klapy) - siłownik elektryczny 230V AC/DC oraz wskaźniki krańcowe początek i koniec do monitoringu położenia przegrody klapy. Klapa wyposażona w gniazdo do podpięcia autonomicznego testera TZ-4 umożliwiającego kontrole działania klapy nawet w przypadku braku instalacji sygnalizacyjno-sterującej. Produkt: GRYFIT LX-4 + El 24V DC + FD 230V AC/DC + 1WKKP Uwaga: rozdział funkcji bezpieczeństwa od funkcji komfortu (przywracania pozycji oczekiwania) umożliwia, bez stosowania dodatkowych interfejsów, przywrócenie klap do pozycji oczekiwania włącznikiem znajdującym sie bezpośrednio w strefie, w której nastąpiło uruchomienie instalacji wentylacji pożarowej. W ten sposób wyegzekwowany zostanie obowiązek weryfikacji przez służby ochrony obiektu każdego sygnału zagrożenia pożarem w miejscu, z którego ten sygnał pochodzi, przed przywróceniem normalnego funkcjonowania CSP oraz przywróceniem pozycji oczekiwania klap. Piast Invest Strona 4

4 Zestawienie ilości powietrza dla poszczególnych pomieszczeń zestawiono w załączonych tabelach Opis wentylacji mechanicznej Stacji Pogotowia Ratunkowego Wyczekiwanie W pomieszczeniach Stacji Pogotowia Ratunkowego - Wyczekiwanie projektowana instalacja wentylacji mechanicznej ma za zadanie dostarczyć świeże powietrze do poszczególnych pomieszczeń, oraz odprowadzić powietrze zużyte. Zaprojektowano układ wentylacji mechanicznej nawiewno wywiewnej z odzyskiem ciepła. Powietrze świeże w ilościach zgodnych z obliczeniami poprzez centralę z nagrzewnicą wodną i wymiennikiem krzyżowym podawane będzie do sal kanałami nawiewnymi prowadzonymi pod stropem. Centrale wentylacyjne (CNW-2 o wydajności N=2240 m 3 /h i W=1640m 3 /h)zlokalizowano w pomieszczeniu technicznym na poziomie piwnic.. Przy centralach zamontować kulisy tłumiące. Kanały wentylacyjne nawiewne i wywiewne wyposażyć w klapy p.poż. o odporności ogniowej równej odporności przegród przez które przechodzą. Przejścia przez przegrody uszczelnić także szczeliwem odporności ogniowej przegrody. W projekcie przyjęto klapy przeciwpożarowe do systemu wentylacji ogólnej LX4 firmy GRIFT. Silent Przeciwpożarowa klapa odcinająca z wyzwalaczem termicznym LxH=200x200 o odporności ogniowej EIS 120, z rozdziałem funkcji: funkcja bezpieczeństwa (zamkniecie klapy) - wyzwalacz elektromagnetyczny 24V DC, sterowany sygnałem typu impuls, funkcja komfortu (otwarcie klapy) - siłownik elektryczny 230V AC/DC oraz wskaźniki krańcowe początek i koniec do monitoringu położenia przegrody klapy. Klapa wyposażona w gniazdo do podpięcia autonomicznego testera TZ-4 umożliwiającego kontrole działania klapy nawet w przypadku braku instalacji sygnalizacyjno-sterującej. Produkt: GRYFIT LX-4 + El 24V DC + FD 230V AC/DC + 1WKKP Uwaga: rozdział funkcji bezpieczeństwa od funkcji komfortu (przywracania pozycji oczekiwania) umożliwia, bez stosowania dodatkowych interfejsów, przywrócenie klap do pozycji oczekiwania włącznikiem znajdującym sie bezpośrednio w strefie, w której nastąpiło uruchomienie instalacji wentylacji pożarowej. W ten sposób wyegzekwowany zostanie obowiązek weryfikacji przez służby ochrony obiektu każdego sygnału zagrożenia pożarem w miejscu, z którego ten sygnał pochodzi, przed przywróceniem normalnego funkcjonowania CSP oraz przywróceniem pozycji oczekiwania klap. Zestawienie ilości powietrza dla poszczególnych pomieszczeń zestawiono w załączonych tabelach. Piast Invest Strona 5

5 3.3. Opis wentylacji mechanicznej pomieszczeń sanitarno - gospodarczych W pomieszczeniach sanitarno -gospodarczych projektowana instalacja wentylacji mechanicznej ma za zadanie odprowadzić powietrze zużyte. Zaprojektowano układ wentylacji mechanicznej wywiewnej z rur okrągłych typu SPIRO. Powietrze zużyte w ilościach zgodnych z obliczeniami poprzez wentylatory łazienkowe SILENT wyposażone w klapę zwrotną oraz lampkę kontrolną i kanały wyciągowe będzie tłoczone do kanału wyrzutowego zlokalizowanego we wnęce północno zachodniej ściany. Wyciąg z pomieszczenia odpadów medycznych wyposażyć w filtr EU 3. Zestawienie ilości powietrza dla poszczególnych pomieszczeń zestawiono w załączonych tabelach Kanał nawiewny i wywiewny Kanały wentylacyjne nawiewne i wywiewne wyprowadzone poza obrys budynku wykonać z blachy ocynkowanej jako kanały prostokątne łączone na kołnierze. Czerpnia usytuowana na wysokości min. 2,00 m nad poziomem terenu. Kanał wywiewny powietrza wyprowadzić ponad dach po stronie północno wschodniej zgodnie z rysunkiem podstawowym i zakończyć wyrzutnią. Dolna krawędź wyrzutni powinna znajdować się min. 0,40 m powyżej krawędzi dachu. Wyrzutnia i czerpnia powinna być zabezpieczona przed opadami atmosferycznymi Sterowanie 3.6. Materiały System automatyki instalacji wentylacji powinien spełniać funkcje: - regulacyjne: utrzymanie temperatury powietrza nawiewanego na żądanym poziomie, - zabezpieczające: zabezpieczenie nagrzewnic przed przegrzaniem, zabezpieczenie silników - kanały wentylacyjne z blachy stalowej ocynkowanej wg BN-70/ kanały wentylacyjne okrągłe typu SPIRO - połączenia wentylatorów kanałowych za pomocą króćców elastycznych, a montaż do konstrukcji za pomocą podwieszeń tłumiących drgania - połączenia kształtek i urządzeń kołnierzowe, zatrzaski lub wg technologii wybranej przez wykonawcę bezwzględnie szczelne. - kanały montować na podporach wg KB1-37.8(1)-66, oraz na podwieszeniach i zabudować np. ściankami RYGIPS. - kanały zespołu nawiewnego i wywiewnego wewnętrzne izolować termicznie i akustycznie matami np. ARMADUCT (min. 15 mm), zewnętrzne AF/ARMAFLEX (min. 25 mm) firmy Piast Invest Strona 6

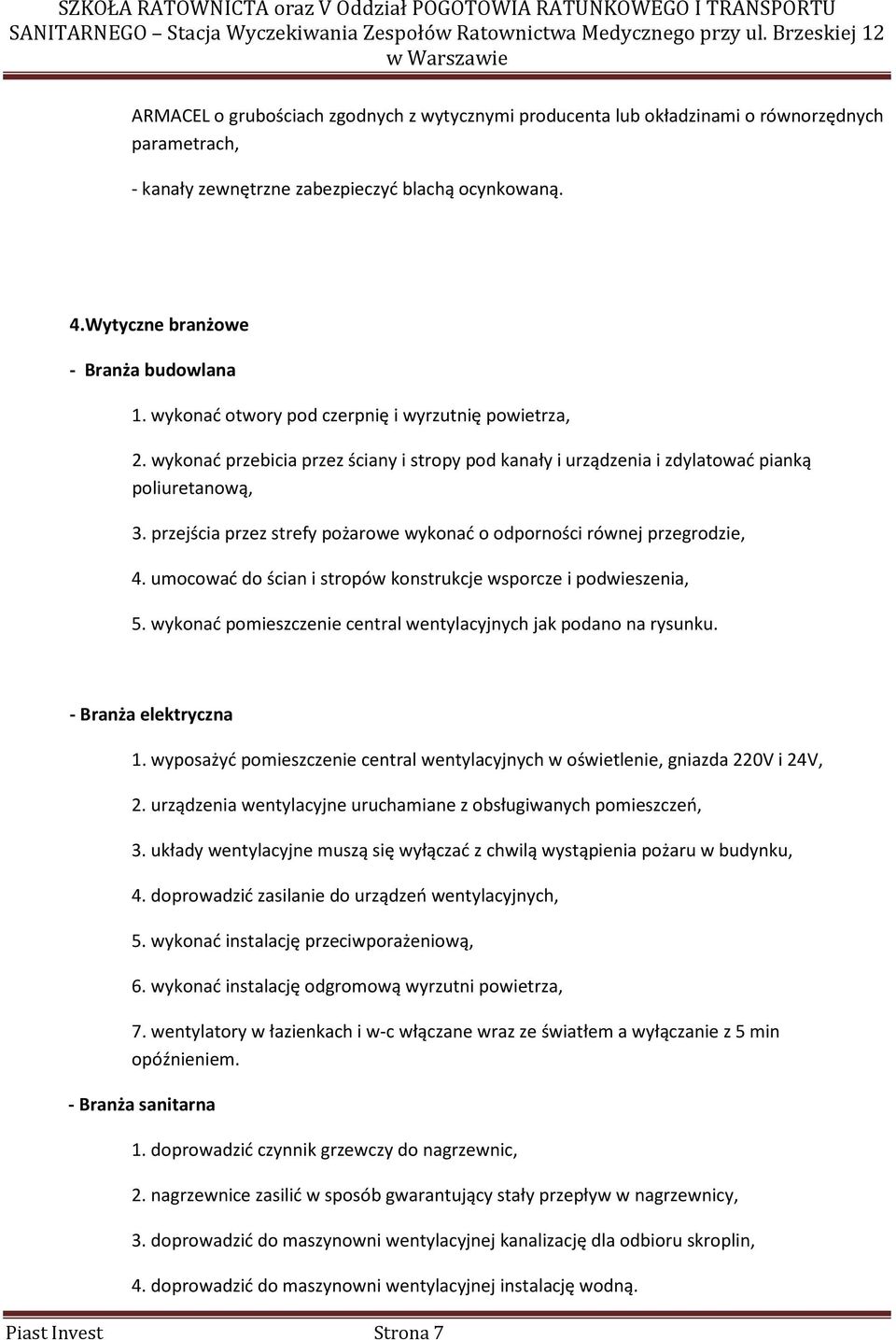

6 ARMACEL o grubościach zgodnych z wytycznymi producenta lub okładzinami o równorzędnych parametrach, - kanały zewnętrzne zabezpieczyć blachą ocynkowaną. 4.Wytyczne branżowe - Branża budowlana 1. wykonać otwory pod czerpnię i wyrzutnię powietrza, 2. wykonać przebicia przez ściany i stropy pod kanały i urządzenia i zdylatować pianką poliuretanową, 3. przejścia przez strefy pożarowe wykonać o odporności równej przegrodzie, 4. umocować do ścian i stropów konstrukcje wsporcze i podwieszenia, 5. wykonać pomieszczenie central wentylacyjnych jak podano na rysunku. - Branża elektryczna 1. wyposażyć pomieszczenie central wentylacyjnych w oświetlenie, gniazda 220V i 24V, 2. urządzenia wentylacyjne uruchamiane z obsługiwanych pomieszczeń, 3. układy wentylacyjne muszą się wyłączać z chwilą wystąpienia pożaru w budynku, 4. doprowadzić zasilanie do urządzeń wentylacyjnych, 5. wykonać instalację przeciwporażeniową, 6. wykonać instalację odgromową wyrzutni powietrza, 7. wentylatory w łazienkach i w-c włączane wraz ze światłem a wyłączanie z 5 min opóźnieniem. - Branża sanitarna 1. doprowadzić czynnik grzewczy do nagrzewnic, 2. nagrzewnice zasilić w sposób gwarantujący stały przepływ w nagrzewnicy, 3. doprowadzić do maszynowni wentylacyjnej kanalizację dla odbioru skroplin, 4. doprowadzić do maszynowni wentylacyjnej instalację wodną. Piast Invest Strona 7

7 - Wytyczne p.poż. UWAGA : 1. wykonać instalacje wentylacyjną z materiałów niepalnych, 2. izolacja termiczna niepalna, minimum nierozprzestrzeniająca ognia, 3.urządzenia wentylacyjne należy wpiąć do centralki p.poż. tak aby były wyłączone w przypadku pożaru, 4. przy przejściach przez przegrody pożarowe zamontować klapy p.poż. (strop) 5.klapy pożarowe podłączyć do systemu pożarowego budynku Regulacja instalacji na etapie realizacji Do odbioru instalacji należy dostarczyć atesty urządzeń Całość robót należy wykonać zgodnie z : - Warunkami Technicznymi Wykonania i Odbioru Robót Budowlano Montażowych cz. II Instalacje Sanitarne - rozporządzeniem b. Ministra Budownictwa i Przemysłu Materiałów Budowlanych z dnia w sprawie bezpieczeństwa i higieny pracy przy wykonywaniu robót budowlano montażowych. - rozporządzeniem Ministra Infrastruktury z dnia r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (Dz.U. nr 75, poz. 690) - rozporządzeniem Ministra Zdrowia i Opieki Społecznej z dnia 10 listopada 2006 r. (Dz.U ) w sprawie wymagań, jakim powinny odpowiadać pod względem fachowym i sanitarnym pomieszczenia i urządzenia zakładu opieki zdrowotnej. Piast Invest Strona 8
