D ULEPSZONE PODŁOŻE Z KRUSZYWA STABILIZOWANEGO CEMENTEM

Transkrypt

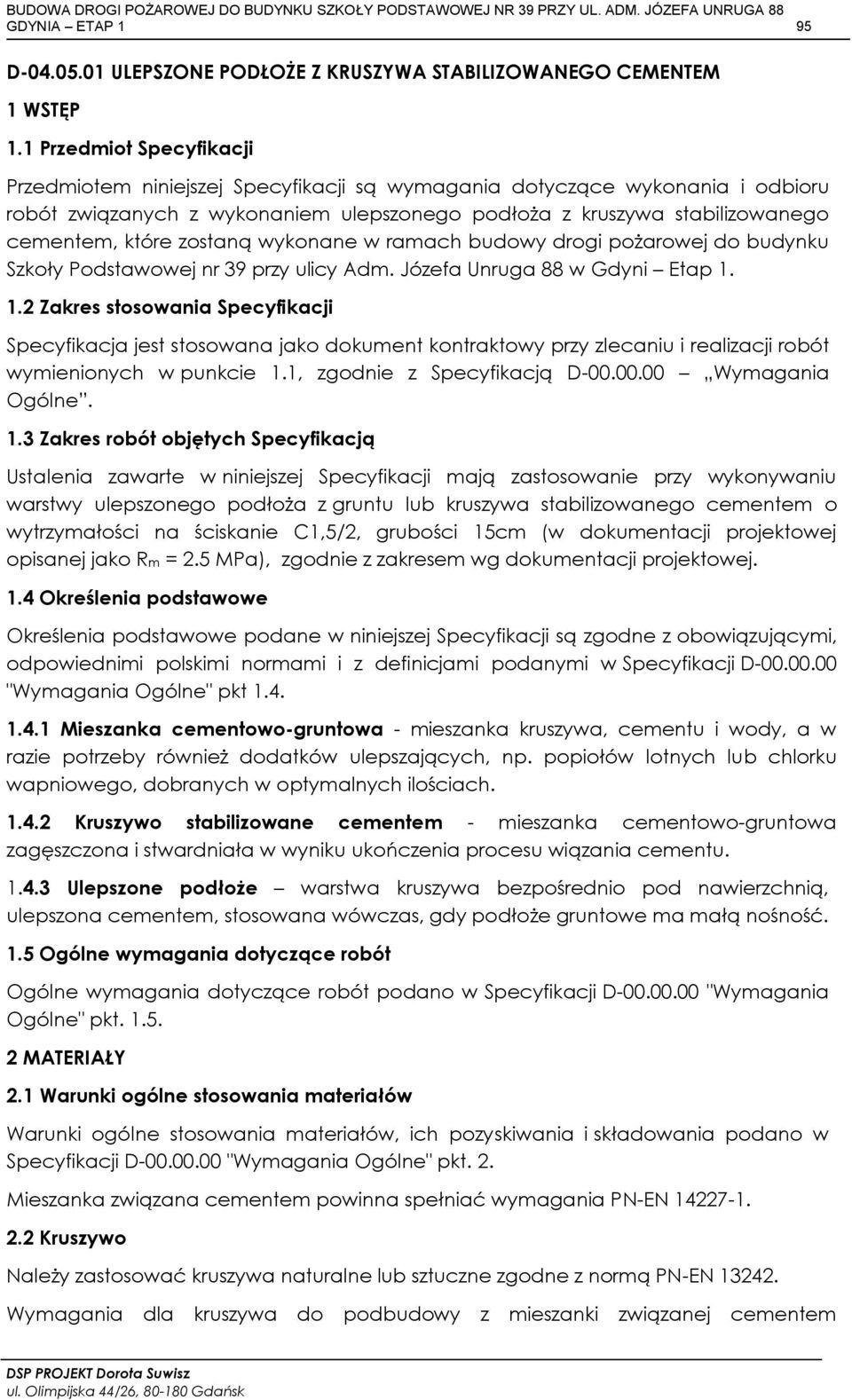

1 GDYNIA ETAP 1 95 D ULEPSZONE PODŁOŻE Z KRUSZYWA STABILIZOWANEGO CEMENTEM 1 WSTĘP 1.1 Przedmiot Specyfikacji Przedmiotem niniejszej Specyfikacji są wymagania dotyczące wykonania i odbioru robót związanych z wykonaniem ulepszonego podłoża z kruszywa stabilizowanego cementem, które zostaną wykonane w ramach budowy drogi pożarowej do budynku Szkoły Podstawowej nr 39 przy ulicy Adm. Józefa Unruga 88 w Gdyni Etap Zakres stosowania Specyfikacji Specyfikacja jest stosowana jako dokument kontraktowy przy zlecaniu i realizacji robót wymienionych w punkcie 1.1, zgodnie z Specyfikacją D Wymagania Ogólne. 1.3 Zakres robót objętych Specyfikacją Ustalenia zawarte w niniejszej Specyfikacji mają zastosowanie przy wykonywaniu warstwy ulepszonego podłoża z gruntu lub kruszywa stabilizowanego cementem o wytrzymałości na ściskanie C1,5/2, grubości 15cm (w dokumentacji projektowej opisanej jako Rm = 2.5 MPa), zgodnie z zakresem wg dokumentacji projektowej. 1.4 Określenia podstawowe Określenia podstawowe podane w niniejszej Specyfikacji są zgodne z obowiązującymi, odpowiednimi polskimi normami i z definicjami podanymi w Specyfikacji D "Wymagania Ogólne" pkt Mieszanka cementowo-gruntowa - mieszanka kruszywa, cementu i wody, a w razie potrzeby również dodatków ulepszających, np. popiołów lotnych lub chlorku wapniowego, dobranych w optymalnych ilościach Kruszywo stabilizowane cementem - mieszanka cementowo-gruntowa zagęszczona i stwardniała w wyniku ukończenia procesu wiązania cementu Ulepszone podłoże warstwa kruszywa bezpośrednio pod nawierzchnią, ulepszona cementem, stosowana wówczas, gdy podłoże gruntowe ma małą nośność. 1.5 Ogólne wymagania dotyczące robót Ogólne wymagania dotyczące robót podano w Specyfikacji D "Wymagania Ogólne" pkt MATERIAŁY 2.1 Warunki ogólne stosowania materiałów Warunki ogólne stosowania materiałów, ich pozyskiwania i składowania podano w Specyfikacji D "Wymagania Ogólne" pkt. 2. Mieszanka związana cementem powinna spełniać wymagania PN-EN Kruszywo Należy zastosować kruszywa naturalne lub sztuczne zgodne z normą PN-EN Wymagania dla kruszywa do podbudowy z mieszanki związanej cementem

2 GDYNIA ETAP 1 96 przedstawiono w tablicy 1. Tablica 1. Wymagania dla kruszywa do podbudowy z mieszanki związanej cementem Rozdział/punk t w normie PN-EN Właściwość Deklarowane kategorie wartości lub Odniesienie do PN-EN GC80/ Uziarnienie wg PN-EN GF80 GA75 Tablica Ogólne granice i tolerancje uziarnienia kruszywa grubego na sitach pośrednich wg PN-EN GTCNR Tablica Tolerancje typowego uziarnienia kruszywa drobnego i kruszywa o ciągłym uziarnieniu wg PN-EN GTFNR GTANR Tablica Kształt kruszyw grubego maksymalne wartości wskaźnika płaskości wg PN-EN 933-3*) Kształt kruszywa grubego maksymalne wartości wskaźnika kształtu wg PN-EN 933-4*) Kategorie procentowych zawartości ziaren o powierzchniach przekruszonych lub łamanych oraz ziaren całkowicie zaokrąglonych w kruszywie grubym wg PN-EN Zawartość pyłów**) w kruszywie grubym wg PN-EN Zawartość pyłów**) w kruszywie drobnym wg PN-EN FIDeklarowana Tablica 5 SIDeklarowana Tablica 6 CNR Tablica 7 fdeklarowana Tablica 8 fdeklarowana Tablica Jakość pyłów Brak wymagań Odporność na rozdrabnianie kruszywa grubego wg PN-EN LA60 Tablica Odporność na ścieranie wg PN-EN MDENR Tablica Gęstość wg PN-EN , rozdział 7, 8 albo 9 Nasiąkliwość wg PN-EN , rozdział 7, 8 albo 9 Deklarowana - Deklarowana Siarczany rozpuszczalne w kwasie wg PN-EN kruszywo kamienne AS0,2 Tablica Całkowita zawartość siarki wg PN-EN kruszywo kamienne SNR Tablica 13

3 GDYNIA ETAP Składniki wpływające na szybkość wiązania i twardnienia mieszanek związanych hydraulicznie Stałość objętości żużla stalowniczego wg PN-EN rozdział 19.3 Rozpad krzemianowy w żużlu wielkopiecowym kawałkowym wg PN-EN Rozpad żelazawy w żużlu wielkopiecowym kawałkowym wg PN-EN ,p Składniki rozpuszczalne w wodzie wg PN- EN Deklarowana - V5 Tablica 14 Brak rozpadu - Brak rozpadu - Brak substancji szkodliwych dla środowiska wg odrębnych przepisów Zanieczyszczenia Brak ciał obcych takich jak drewno, szkło, plastik, mogących pogorszyć wyrób końcowy Zgorzel słoneczna bazaltu wg PN-EN , wg PN-EN Nasiąkliwość wg PN-EN , rozdział 7 (Jeśli kruszywo nie spełni warunku WA242, to należy zbadać jego mrozoodporność wg p tablicy 1) SBLA WA242 Tablica Mrozoodporność na kruszywa frakcji 8/16 wg PN-EN (Badanie wykonywane tylko w przypadku, gdy nasiąkliwość kruszywa przekracza WA242) - skały magmowe i przeobrażone: F4 - skały osadowe: F10 Tablica 18 Załącznik C, punkt C.3.4 Skład mineralogiczny Deklarowany - *) Badaniem wzorcowym oznaczania kształtu kruszywa grubego jest badanie wskaźnika płaskości **) Łączna zawartość pyłów w mieszance powinna się mieścić w krzywych granicznych 2.3 Spoiwo Jako spoiwo należy zastosować cement odpowiadający normie PN-EN Woda zarobowa Woda zarobowa powinna być zgodna z PN-EN Domieszki Domieszki powinny być zgodne z PN-EN

4 GDYNIA ETAP 1 98 Jeśli w mieszance mają być zastosowane środki przyśpieszające lub opóźniające wiązanie, należy to uwzględnić przy projektowaniu składu mieszanki. 2.6 Kruszywo stabilizowane cementem Uziarnienie mieszanki mineralnej Sprawdzenie uziarnienia mieszanki mineralnej należy wykonać zgodnie z metodą wg PN-EN Krzywa uziarnienia mieszanki powinna zawierać się w obszarze między krzywymi granicznymi uziarnienia przedstawionymi na rysunku Zawartość spoiwa Zawartość spoiwa nie powinna być mniejsza od minimalnych wartości przedstawionych w tablicy 2. Tablica 2. Minimalna zawartość spoiwa w mieszance wg PN-EN Maksymalny nominalny wymiar kruszywa, mm Minimalna zawartość spoiwa, % m/m > 8,0 do 31,5 3 2,0 do 8,0 4 < 2,0 5 Dopuszczalne jest zastosowanie mniejszej ilości spoiwa niż podano w tablicy 2 jeśli

5 GDYNIA ETAP 1 99 podczas procesu produkcyjnego stwierdzone zostanie, że zachowana jest zgodność z wymaganiami tablicy Zawartość wody Zawartość wody należy określić zgodnie z PN-EN Warunki przygotowania i pielęgnacji próbek Próbki walcowe, zagęszczane ubijakiem Proctora, powinny być przygotowane zgodnie z PN-EN Próbki należy przechowywać przez 14 dni w temperaturze pokojowej z zabezpieczeniem przed wysychaniem (w komorze o wilgotności powyżej 95% - 100% lub w wilgotnym piasku) i następnie zanurzyć na 14 dni do wody o temperaturze pokojowej. Nasycenie próbek wodą odbywa się pod ciśnieniem normalnym i przy całkowitym ich zanurzeniu w wodzie Badanie wytrzymałości Badanie wytrzymałości na ściskanie (System I) należy przeprowadzić na próbkach walcowych przygotowanych metodą Proctora zgodnie z PN-EN , przy wykorzystaniu metody badawczej zgodnej z PN-EN , przy wykorzystaniu metody badawczej zgodnej z PN-EN Próbki powinny być pielęgnowane zgodnie z Wytrzymałość na ściskanie określonej mieszanki powinna być oznaczana zgodnie z PN- EN po 28 dniach pielęgnacji Badanie mrozoodporności Wskaźnik mrozoodporności mieszanki związanej cementem określany jest stosunkiem wytrzymałości na ściskanie RC Z-O próbki po 28 dniach pielęgnacji i po 14 cyklach zamrażania i odmrażania do wytrzymałości na ściskanie RC próbki po 28 dniach pielęgnacji zgodnie z Wskaźnik mrozoodporności = RC Z-O /RC Próbki do oznaczania wskaźnika mrozoodporności należy przechowywać przez 28 dni w temperaturze pokojowej z zabezpieczaniem przed wysychaniem (w komorze o wilgotności 95% - 100% lub w wilgotnym piasku. Następnie zanurzyć należy je całkowicie na 1 dobę w wodzie, a następnie w ciągu kolejnych 14 dni poddać cyklom zamrażania i odmrażania. Jeden cykl zamrażania i odmrażania polega na zamrażaniu próbki w temp. -23 ± 2 C przez 8 godzin i odmrażania w wodzie o temp. +18 ± 2 C przez 16 godz. Oznaczenie wskaźnika mrozoodporności należy przeprowadzać na 3 próbkach i do obliczeń przyjmować średnią. Wynik badania różniący się od średniej o więcej niż 20% należy odrzucić a jako miarodajną wartość wytrzymałości na ściskanie RC Z-O, RC należy przyjąć średnią obliczoną z pozostałych dwóch wyników, z dokładnością 0, Wymagania dla mieszanki kruszywa stabilizowanego cementem Mieszanka do warstwy podbudowy powinna spełniać wymagania tablicy 3.

6 GDYNIA ETAP Tablica 3. Wymagania wobec mieszanek związanych cementem do warstwy podbudowy L.p. Właściwość Wymagania Uwagi 1.0 Składniki Drogi manewrowe 1.1 Cement wg PN-EN Kruszywo tablica Woda zarobowa pkt Mieszanka 2.1 Uziarnienie: krzywe graniczne uziarnienia - mieszanka CBGM 0/31,5 mm rysunek Minimalna zawartość cementu tablica Zawartość wody pkt Ustalenie na podstawie PN-EN Wytrzymałość na ściskanie (system I) klasa wytrzymałości RC klasa C 1,5/2,0 (nie więcej niż 2,5 MPa) Badanie wg PN-EN po 28 dniach pielęgnacji 2.5 Mrozoodporność 0,6 Badanie wg p SPRZĘT 3.1 Ogólne zasady stosowania sprzętu Ogólne zasady stosowania sprzętu podano w Specyfikacji D "Wymagania Ogólne" pkt Sprzęt do wykonania robót Wykonawca przystępujący do wykonania mieszanek kruszywa i cementu w mieszarkach powinien wykazać się możliwością korzystania z następującego sprzętu: mieszarek stacjonarnych, układarek lub równiarek do rozkładania mieszanki, walców ogumionych i stalowych wibracyjnych lub statycznych do zagęszczania, zagęszczarek płytowych, ubijaków mechanicznych lub małych walców wibracyjnych do zagęszczania w miejscach trudnodostępnych.

7 GDYNIA ETAP TRANSPORT 4.1 Warunki ogólne transportu Ogólne zasady transportu podano w Specyfikacji D "Wymagania Ogólne" pkt Transport cementu i dodatków ulepszających Transport cementu powinien odbywać się zgodnie z PN-EN-197:2002. Transport wapna powinien odbywać się zgodnie z PN-EN 459-1: Transport wody Woda może być dostarczana wodociągiem lub cysternami Transport mieszanki Mieszankę kruszywa i cementu można przewozić dowolnymi środkami transportu, w sposób zabezpieczony przed zanieczyszczeniem, rozsegregowaniem i wysuszeniem lub nadmiernym zawilgoceniem. 5. WYKONANIE ROBÓT 5.1 Ogólne zasady wykonania robót Ogólne zasady wykonania robót podano w ST D Wymagania ogólne pkt Skład mieszanki kruszywa stabilizowanego cementem Zawartość cementu w mieszance kruszywa stabilizowanego cementem nie może być mniejsza od wartości podanych w tablicy 2. Zawartość wody w mieszance powinna być określona na podstawie procedury projektowej wg metody Proctora i/lub doświadczenia z mieszankami wyprodukowanymi przy użyciu proponowanych składników. 5.3 Projektowanie składu mieszanki kruszywa stabilizowanego cementem Na co najmniej 30 dni przed rozpoczęciem robót, Wykonawca powinien dostarczyć Inżynierowi do akceptacji projekt składu mieszanki oraz próbki kruszywa i cementu pobrane w obecności Inżyniera. Projekt składu mieszanki powinien być opracowany w oparciu o: wyniki badań kruszywa, wyniki badań cementu według metod określonych w PN-EN wyniki badań wytrzymałości i mrozoodporności kruszywa stabilizowanego cementem według metod podanych w niniejszej STWiORB. Projekt składu mieszanki powinien zawierać: wymaganą zawartość w mieszance cementu, wymaganą zawartość wody w mieszance, w przypadkach wątpliwych, wyniki badania jakości wody wg PN-EN 1008.

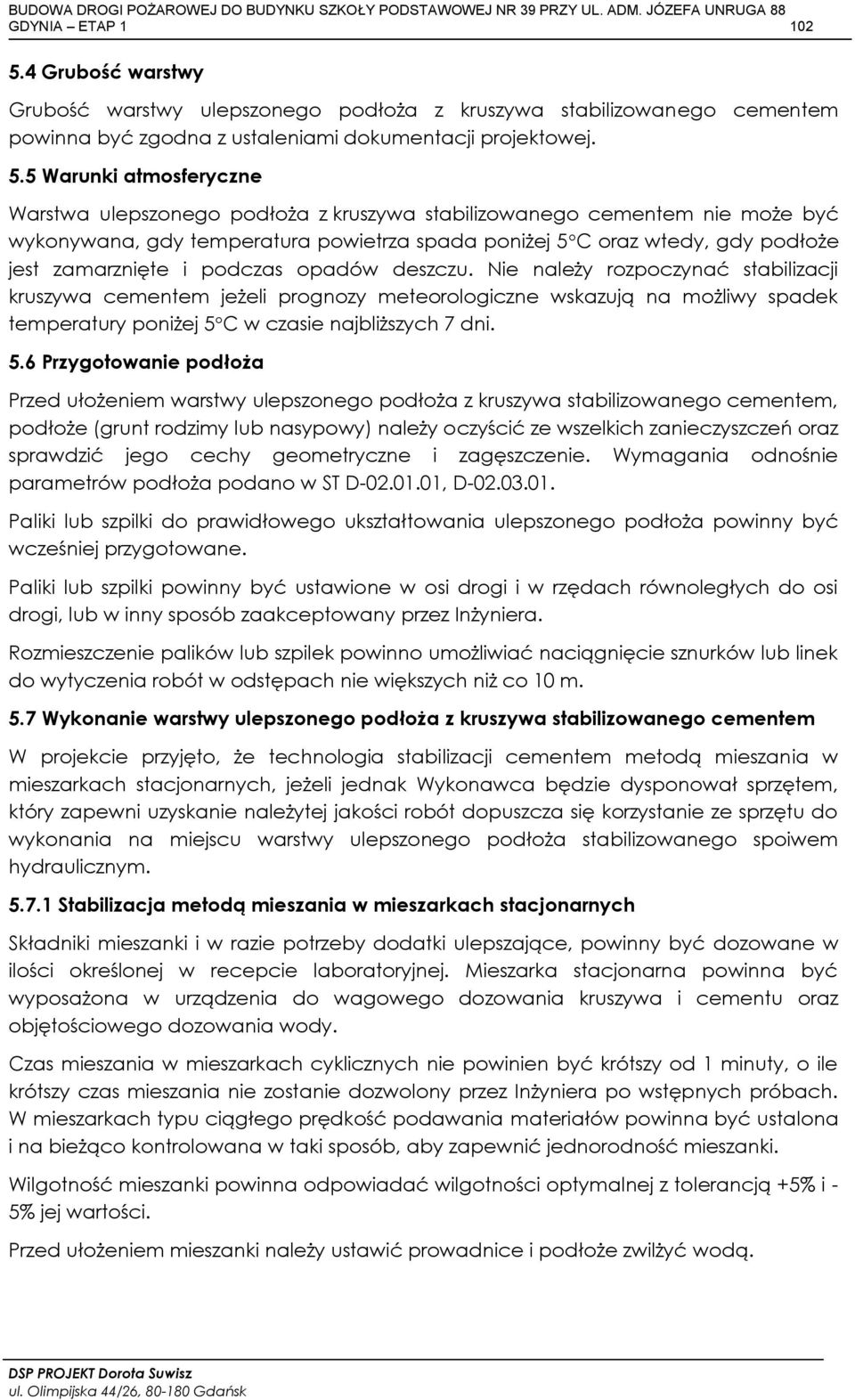

8 GDYNIA ETAP Grubość warstwy Grubość warstwy ulepszonego podłoża z kruszywa stabilizowanego cementem powinna być zgodna z ustaleniami dokumentacji projektowej. 5.5 Warunki atmosferyczne Warstwa ulepszonego podłoża z kruszywa stabilizowanego cementem nie może być wykonywana, gdy temperatura powietrza spada poniżej 5 C oraz wtedy, gdy podłoże jest zamarznięte i podczas opadów deszczu. Nie należy rozpoczynać stabilizacji kruszywa cementem jeżeli prognozy meteorologiczne wskazują na możliwy spadek temperatury poniżej 5 C w czasie najbliższych 7 dni. 5.6 Przygotowanie podłoża Przed ułożeniem warstwy ulepszonego podłoża z kruszywa stabilizowanego cementem, podłoże (grunt rodzimy lub nasypowy) należy oczyścić ze wszelkich zanieczyszczeń oraz sprawdzić jego cechy geometryczne i zagęszczenie. Wymagania odnośnie parametrów podłoża podano w ST D , D Paliki lub szpilki do prawidłowego ukształtowania ulepszonego podłoża powinny być wcześniej przygotowane. Paliki lub szpilki powinny być ustawione w osi drogi i w rzędach równoległych do osi drogi, lub w inny sposób zaakceptowany przez Inżyniera. Rozmieszczenie palików lub szpilek powinno umożliwiać naciągnięcie sznurków lub linek do wytyczenia robót w odstępach nie większych niż co 10 m. 5.7 Wykonanie warstwy ulepszonego podłoża z kruszywa stabilizowanego cementem W projekcie przyjęto, że technologia stabilizacji cementem metodą mieszania w mieszarkach stacjonarnych, jeżeli jednak Wykonawca będzie dysponował sprzętem, który zapewni uzyskanie należytej jakości robót dopuszcza się korzystanie ze sprzętu do wykonania na miejscu warstwy ulepszonego podłoża stabilizowanego spoiwem hydraulicznym Stabilizacja metodą mieszania w mieszarkach stacjonarnych Składniki mieszanki i w razie potrzeby dodatki ulepszające, powinny być dozowane w ilości określonej w recepcie laboratoryjnej. Mieszarka stacjonarna powinna być wyposażona w urządzenia do wagowego dozowania kruszywa i cementu oraz objętościowego dozowania wody. Czas mieszania w mieszarkach cyklicznych nie powinien być krótszy od 1 minuty, o ile krótszy czas mieszania nie zostanie dozwolony przez Inżyniera po wstępnych próbach. W mieszarkach typu ciągłego prędkość podawania materiałów powinna być ustalona i na bieżąco kontrolowana w taki sposób, aby zapewnić jednorodność mieszanki. Wilgotność mieszanki powinna odpowiadać wilgotności optymalnej z tolerancją +5% i - 5% jej wartości. Przed ułożeniem mieszanki należy ustawić prowadnice i podłoże zwilżyć wodą.

9 GDYNIA ETAP Mieszanka dowieziona z wytwórni powinna być układana przy pomocy układarek lub równiarek. Grubość układania mieszanki powinna być taka, aby zapewnić uzyskanie wymaganej grubości warstwy po zagęszczeniu. Przed zagęszczeniem warstwa powinna być wyprofilowana do wymaganych rzędnych, spadków podłużnych i poprzecznych. Przy użyciu równiarek do rozkładania mieszanki należy wykorzystać prowadnice, w celu uzyskania odpowiedniej równości profilu warstwy. Od użycia prowadnic można odstąpić przy zastosowaniu technologii gwarantującej odpowiednią równość warstwy, po uzyskaniu zgody Inżyniera. Po wyprofilowaniu należy natychmiast przystąpić do zagęszczania warstwy Stabilizacja metodą mieszania na miejscu Do stabilizacji gruntu metodą mieszania na miejscu można użyć specjalistycznych mieszarek wieloprzejściowych lub jednoprzejściowych. Grunt przewidziany do stabilizacji powinien być spulchniony i rozdrobniony. Po spulchnieniu gruntu należy sprawdzić jego wilgotność i w razie potrzeby ją zwiększyć w celu ułatwienia rozdrobnienia. Woda powinna być dozowana przy użyciu beczkowozów zapewniających równomierne i kontrolowane dozowanie. Wraz z wodą można dodawać do gruntu dodatki ulepszające rozpuszczalne w wodzie, np. chlorek wapniowy. Jeżeli wilgotność naturalna gruntu jest większa od wilgotności optymalnej o więcej niż 10% jej wartości, grunt powinien być osuszony przez mieszanie i napowietrzanie w czasie suchej pogody. Po spulchnieniu i rozdrobnieniu gruntu należy dodać i przemieszać z gruntem dodatki ulepszające, np. wapno lub popioły lotne, w ilości określonej w recepcie laboratoryjnej, o ile ich użycie jest przewidziane w tejże recepcie. Cement należy dodawać do rozdrobnionego i ewentualnie ulepszonego gruntu w ilości ustalonej w recepcie laboratoryjnej. Cement i dodatki ulepszające powinny być dodawane przy użyciu rozsypywarek cementu lub w inny sposób zaakceptowany przez Inżyniera. Grunt powinien być wymieszany z cementem w sposób zapewniający jednorodność na określoną głębokość, gwarantującą uzyskanie projektowanej grubości warstwy po zagęszczeniu. Po wymieszaniu gruntu z cementem należy sprawdzić wilgotność mieszanki. Jeżeli jej wilgotność jest mniejsza od optymalnej o więcej niż 20%, należy dodać odpowiednią ilość wody i mieszankę ponownie dokładnie wymieszać. Wilgotność mieszanki przed zagęszczeniem nie może różnić się od wilgotności optymalnej o więcej niż +10%, -10% jej wartości. Czas od momentu rozłożenia cementu na gruncie do momentu zakończenia mieszania nie powinien być dłuższy od 2 godzin. Po zakończeniu mieszania należy powierzchnię warstwy wyrównać i wyprofilować do wymaganych w dokumentacji projektowej rzędnych oraz spadków poprzecznych i

10 GDYNIA ETAP podłużnych. Po wyprofilowaniu należy natychmiast przystąpić do zagęszczania warstwy. Zagęszczenie należy przeprowadzić w sposób określony w pkt Zagęszczanie Zagęszczanie warstwy kruszywa stabilizowanego cementem należy prowadzić przy użyciu walców gładkich, wibracyjnych lub ogumionych, w zestawie uzgodnionym z Inżynierem. Zagęszczanie warstwy o jednostronnym spadku poprzecznym powinno rozpocząć się od niżej położonej krawędzi i przesuwać pasami podłużnymi w stronę wyżej położonej krawędzi. Pojawiające się w czasie zagęszczania zaniżenia, ubytki, rozwarstwienia i podobne wady powinny być natychmiast naprawione przez wymianę mieszanki na pełną głębokość, wyrównanie i ponowne zagęszczenie. Powierzchnia zagęszczonej warstwy powinna mieć prawidłowy przekrój poprzeczny i jednolity wygląd. W przypadku technologii mieszania w mieszarkach stacjonarnych operacje zagęszczania i obróbki powierzchniowej muszą być zakończone przed upływem dwóch godzin od chwili dodania wody do mieszanki. Zagęszczanie należy kontynuować do osiągnięcia wskaźnika zagęszczenia mieszanki nie mniejszego od 1,00 według Proctora. Specjalną uwagę należy poświęcić zagęszczaniu mieszanki w sąsiedztwie spoin roboczych podłużnych i poprzecznych, oraz wszelkich urządzeń obcych. Wszelkie miejsca luźne, rozsegregowane, spękane podczas zagęszczania lub w inny sposób wadliwe, powinny być naprawione przez zerwanie warstwy na pełną grubość, wbudowanie nowej mieszanki o odpowiednim składzie i ponowne zagęszczenie. Roboty te zostaną wykonane na koszt Wykonawcy. 5.9 Spoiny robocze W miarę możliwości należy unikać podłużnych spoin roboczych, poprzez wykonanie warstwy na całej szerokości. Przy warstwie wykonanej bez prowadnic w ułożonej i zagęszczonej mieszance, należy niezwłocznie obciąć pionową krawędź. Po zwilżeniu jej wodą należy wbudować kolejny pas. W podobny sposób należy wykonać poprzeczną spoinę roboczą na połączeniu działek roboczych. Od obcięcia pionowej krawędzi w wykonanej mieszance można odstąpić wtedy, gdy czas pomiędzy zakończeniem zagęszczania jednego pasa, a rozpoczęciem wbudowania sąsiedniego pasa, nie przekracza 60 minut. Jeżeli w niżej położonej warstwie występują spoiny robocze, to spoiny w warstwie leżącej wyżej powinny być względem nich przesunięte o co najmniej 30 cm dla spoiny podłużnej i 1 m dla spoiny poprzecznej Pielęgnacja warstwy z kruszywa stabilizowanego spoiwem hydraulicznym Pielęgnacja powinna być przeprowadzona według jednego z następujących sposobów: a) skropienie warstwy emulsją asfaltową, albo asfaltem D160/220 lub D250/330 w ilości od 0,5 do 1,0 kg/m 2,

11 GDYNIA ETAP b) skropienie specjalnymi preparatami powłokotwórczymi posiadającymi świadectwo dopuszczenia do stosowania w budownictwie drogowym i mostowym, w ilości do 0,5 kg/m 2, po uprzednim zaakceptowaniu ich użycia przez Inżyniera, c) utrzymanie w stanie wilgotnym poprzez kilkakrotne skrapianie wodą w ciągu dnia, w czasie co najmniej 7 dni, d) przykrycie na okres 7 dni nieprzepuszczalną folią z tworzywa sztucznego, ułożoną na zakład o szerokości co najmniej 30 cm i zabezpieczoną przed zerwaniem z powierzchni warstwy przez wiatr, e) przykrycie warstwą piasku lub grubej włókniny technicznej i utrzymywanie jej w stanie wilgotnym w czasie co najmniej 7 dni. Inne sposoby pielęgnacji, zaproponowane przez Wykonawcę i inne materiały przeznaczone do pielęgnacji mogą być zastosowane po uzyskaniu akceptacji Inżyniera. Nie należy dopuszczać żadnego ruchu po wykonanej warstwie w okresie 7 dni po jej wykonaniu Utrzymanie warstwy ulepszonego podłoża Ulepszone podłoże po wykonaniu, a przed ułożeniem następnej warstwy, powinno być utrzymywane w dobrym stanie. Jeżeli Wykonawca będzie wykorzystywał, za zgodą Inżyniera, gotową warstwę ulepszone podłoża do ruchu budowlanego, to jest obowiązany naprawić wszelkie uszkodzenia warstwy, spowodowane przez ten ruch. Koszt napraw wynikłych z niewłaściwego utrzymania ulepszonego podłoża obciąża Wykonawcę robót. Wykonawca jest zobowiązany do przeprowadzenia bieżących napraw ulepszonego podłoża uszkodzonych wskutek oddziaływania czynników atmosferycznych, takich jak opady deszczu i śniegu oraz mróz. Wykonawca jest zobowiązany wstrzymać ruch budowlany po okresie intensywnych opadów deszczu, jeżeli wystąpi możliwość uszkodzenia ulepszonego podłoża. Warstwa stabilizowana spoiwami hydraulicznymi powinna być przykryta przed zimą warstwą nawierzchni lub zabezpieczona przed niszczącym działaniem czynników atmosferycznych w inny sposób zaakceptowany przez Inżyniera. 6. KONTROLA JAKOŚCI ROBÓT 6.1 Ogólne zasady kontroli jakości robót Ogólne zasady kontroli jakości robót podano w Specyfikacji D "Wymagania Ogólne" pkt Częstotliwość i zakres badań kontrolnych Częstotliwość i zakres badań kontrolnych w czasie robót przy wykonywaniu warstw z kruszywa stabilizowanego spoiwem hydraulicznym podano w tablicy 4.

12 GDYNIA ETAP Tablica 4. Częstotliwość badań przy wykonywaniu warstw z kruszywa stabilizowanego spoiwem hydraulicznym Częstotliwość badań Lp. Wyszczególnienie badań Minimalna ilość badań na dziennej działce roboczej Maksymalna powierzchnia ulepszonego podłoża przypadająca na jedno badanie [m 2 ] 1. Uziarnienie mieszanki kruszywa Wilgotność mieszanki kruszywa ze spoiwem Zagęszczenie warstwy Grubość warstwy ulepszonego podłoża Wytrzymałość na ściskanie po 7-dniach i 28-dniach dla mieszanki 6. Mrozoodporność kruszywa stabilizowanego spoiwem Przy projektowaniu i w przypadkach wątpliwych 7. Badania spoiwa Przy projektowaniu składu mieszanki i przy każdej zmianie 8. Badania wody dla każdej partii i przy każdej zmianie 9. Badania właściwości kruszywa rodzaju kruszywa 6.3 Badania i pomiary wykonanej warstwy ulepszonego podłoża z kruszywa stabilizowanego spoiwem Częstotliwość i zakres badań i pomiarów Częstotliwość i zakres badań i pomiarów wykonanej warstwy podano w tablicy 5.

13 GDYNIA ETAP Tablica 5. Częstotliwość oraz zakres badań i pomiarów dotyczących cech geometrycznych ulepszonego podłoża stabilizowanego cementem. Lp. Badania Częstotliwość badań 1. Szerokość ulepszonego podłoża1) 2) częstotliwość zgodna z przekrojami poprzecznymi wg dokumentacji projektowej 2. Spadki poprzeczne 1) 2) częstotliwość zgodna z przekrojami poprzecznymi wg dokumentacji projektowej 3. Rzędne wysokościowe niwelacja 3 punktów (w osi i na brzegach warstwy) z częstotliwością wg dokumentacji projektowej 4. Ukształtowanie osi w planie 1) 2) współrzędne osi ze skokiem wg dokumentacji projektowej 5. Grubość ) 2) niwelacja 3 punktów (w osi i na brzegach warstwy) z częstotliwością wg dokumentacji projektowej 6. Równość podłużna w sposób ciągły albo co 20 m łatą na każdym pasie ruchu 7. Równość poprzeczna 10 razy na 1 km 1) Wyniki pomiarów geodezyjnych należy przekazać w formie numerycznej zaakceptowanej przez Inżyniera 2) Dodatkowe pomiary spadków poprzecznych i ukształtowania osi w planie należy wykonać w punktach głównych łuków poziomych Uziarnienie gruntu kruszywa Próbki do badań należy pobierać z mieszarek przed podaniem spoiwa. Uziarnienie kruszywa powinno być zgodne z wymaganiami podanymi w pkt Wilgotność mieszanki kruszywa ze spoiwami Wilgotność mieszanki powinna być równa wilgotności optymalnej, określonej w projekcie składu tej mieszanki, z tolerancją ±5% jej wartości Zagęszczenie warstwy Mieszanka powinna być zagęszczana do osiągnięcia wskaźnika zagęszczenia nie mniejszego od 1.00 oznaczonego zgodnie z BN-77/ Grubość warstwy ulepszonego podłoża Grubość warstwy należy mierzyć bezpośrednio po jej zagęszczeniu w odległości co najmniej 0,5m od krawędzi. Grubość warstwy nie może różnić się od projektowanej o więcej niż 1 cm Wytrzymałość na ściskanie Wytrzymałość na ściskanie określa się na próbkach walcowych o średnicy i wysokości 8 cm. Próbki do badań należy pobierać z miejsc wybranych losowo, w warstwie rozłożonej przed jej zagęszczeniem. Próbki w ilości 3 sztuk należy formować i przechowywać zgodnie z normą PN-EN Próbki należy badać po 28 dniach

14 GDYNIA ETAP przechowywania zgodnie z PN-EN (system I). Wyniki wytrzymałości na ściskanie powinny być zgodne z wymaganiami podanymi w STWiORB. Dopuszcza się badania wytrzymałości na ściskanie po 7 i po 14 dniach. Wymagana wytrzymałość w takim przypadku winna wynikać z receptury. Wymagana wytrzymałość po 28 dniach pozostaje bez zmian Mrozoodporność Wskaźnik mrozoodporności określany przez spadek wytrzymałości na ściskanie próbek poddawanych cyklom zamrażania i odmrażania powinien być zgodny z wymaganiami podanymi w pkt 2.7. tablica Badanie cementu Dostarczone spoiwo powinno spełniać wymagania określone w pkt Badanie wody W przypadkach wątpliwych należy przeprowadzić badania wody wg PN-EN Badanie właściwości gruntu kruszywa Właściwości kruszywa należy badać przy każdej zmianie rodzaju kruszywa. Właściwości powinny być zgodne z wymaganiami podanymi w pkt Wymagania dotyczące cech geometrycznych ulepszonego podłoża Równość wzmacnianego podłoża Nierówności podłużne wzmacnianego podłoża należy mierzyć 4-metrową łatą lub planografem w osi każdego pasa ruchu zgodnie z BN-68/ z częstotliwością podaną w tablicy 5. Nierówności nie powinny przekraczać 15 mm Spadki poprzeczne wzmacnianego podłoża Spadki poprzeczne należy mierzyć za pomocą 4-metrowej łaty i poziomicy z częstotliwością podaną w tablicy 5. Spadki poprzeczne ulepszonego podłoża powinny być zgodne z dokumentacją projektową z tolerancją ±0,5% Rzędne ulepszonego podłoża Rzędne należy sprawdzać w osi jezdni i na jej krawędziach z częstotliwością podaną w tablicy 5. Różnice pomiędzy rzędnymi wykonanej warstwy a rzędnymi projektowanymi nie powinny przekraczać +0cm, -2cm Ukształtowanie osi ulepszonego podłoża Ukształtowanie osi warstwy podłoża należy sprawdzać w punktach głównych trasy i w innych punktach z częstotliwością podaną w tablicy 5. Oś w planie nie może być przesunięta w stosunku do osi projektowanej o więcej niż ±5cm.

15 GDYNIA ETAP Szerokość warstwy ulepszonego podłoża Szerokość ulepszonego podłoża należy sprawdzać z częstotliwością podaną w tab. 5. Szerokość ulepszonego podłoża nie może różnić się od szerokości projektowanej o więcej niż +10cm i-5cm Wymagania dotyczące grubości warstwy Grubość warstwy ulepszonego podłoża nie może różnić się od grubości projektowanej o więcej niż +5%, -5%. 7 OBMIAR ROBÓT 7.1 Ogólne zasady obmiaru robót Ogólne zasady obmiaru robót podano w ST D Wymagania ogólne pkt Jednostka obmiarowa Jednostką obmiarową jest m 2 (metr kwadratowy) warstwy ulepszonego podłoża z kruszywa stabilizowanego cementem dla określonej grubości i wytrzymałości. 8 ODBIÓR ROBÓT Ogólne zasady odbioru robót podano w Specyfikacji D "Wymagania Ogólne" pkt. 8. Roboty uznaje się za zgodne z dokumentacją projektową, Specyfikacjami i wymaganiami Inżyniera, jeżeli wszystkie pomiary i badania z zachowaniem tolerancji wg pkt. 6 dały wyniki pozytywne. 9 PODSTAWA PŁATNOŚCI 9.1 Ogólne ustalenia dotyczące podstawy płatności Ogólne ustalenia dotyczące podstawy płatności podano w ST D Wymagania ogólne pkt Cena jednostki obmiarowej Cena wykonania 1 m 2 ulepszonego podłoża z kruszyw stabilizowanych spoiwami hydraulicznymi obejmuje, w przypadku wytwarzania mieszanek gruntowo-spoiwowych w mieszarkach: prace pomiarowe i roboty przygotowawcze, oznakowanie robót, dostarczenie materiałów, wyprodukowanie mieszanki i jej transport na miejsce wbudowania, dostarczenie, ustawienie, rozebranie i odwiezienie prowadnic oraz innych materiałów i urządzeń pomocniczych, rozłożenie i zagęszczenie mieszanki, pielęgnacja wykonanej warstwy przeprowadzenie pomiarów i badań laboratoryjnych, wymaganych w Specyfikacji.

16 GDYNIA ETAP PRZEPISY ZWIĄZANE 10.1 Normy PN-EN PN-EN PN-EN Badania geometrycznych właściwości kruszyw. Oznaczenie składu ziarnowego. Metoda przesiewania. Badania geometrycznych właściwości kruszyw. Oznaczanie kształtu ziaren za pomocą wskaźnika płaskości. Badania geometrycznych właściwości kruszyw. Oznaczanie kształtu ziaren Wskaźnik kształtu. PN-EN Badania geometrycznych właściwości kruszyw. Oznaczanie procentowej zawartości ziaren o powierzchniach powstałych w wyniku przekruszenia lub łamania kruszyw grubych. PN-EN PN-EN Badania geometrycznych właściwości kruszyw. Ocena właściwości powierzchni. Wskaźnik przepływu kruszyw. Badania mechanicznych i fizycznych właściwości kruszyw. Metody oznaczania odporności na rozdrabnianie. PN-EN Badania mechanicznych i fizycznych właściwości kruszyw. Oznaczanie odporności na ścieranie. PN-EN Badania mechanicznych i fizycznych właściwości kruszyw. Oznaczanie gęstości ziaren i nasiąkliwości. PN-EN PN-EN PN-EN PN-EN Badania chemicznych właściwości kruszyw. Analiza chemiczna Badania chemicznych właściwości kruszyw. Przygotowanie wyciągów przez wymywanie kruszyw. Badania właściwości cieplnych i odporności kruszyw na działanie czynników atmosferycznych. Badanie bazaltowej zgorzeli słonecznej metodą gotowania. Badania właściwości cieplnych i odporności kruszyw na działanie czynników atmosferycznych. Oznaczenie mrozoodporności. PN-EN Cement. Skład, wymagania i kryteria zgodności dotyczące cementów powszechnego użytku. PN-EN 1008 PN-EN PN-EN PN-EN Woda zarobowa do betonu. Domieszki do betonu, zaprawy i zaczynu. Domieszki do betonu. Definicje, wymagania, zgodność, znakowanie i etykietowanie. Mieszanki związane spoiwem hydraulicznym. Mieszanki związane cementem. Mieszanki niezwiązane i związane hydraulicznie. Metody badań laboratoryjnych gęstości na sucho i zawartości wody Zagęszczanie metodą Proctora. PN-EN Mieszanki niezwiązane i związane spoiwem hydraulicznym. Metoda

17 GDYNIA ETAP sporządzania próbek związanych hydraulicznie za pomocą aparatu Proctora lub zagęszczania na stole wibracyjnym. PN-EN Mieszanki niezwiązane i związane spoiwem hydraulicznym. Metoda oznaczania wytrzymałości na ściskanie mieszanek związanych spoiwem hydraulicznym. BN-68/ Drogi samochodowe. Pomiar równości nawierzchni planografem i łatą Przepisy związane Rozporządzenie MTiGM z dn w sprawie warunków technicznych, jakim powinny odpowiadać drogi publiczne i ich usytuowanie.( Dz.U. Nr 43) Mieszanki związane spoiwem hydraulicznym do dróg krajowych WT Wymagania Techniczne.
