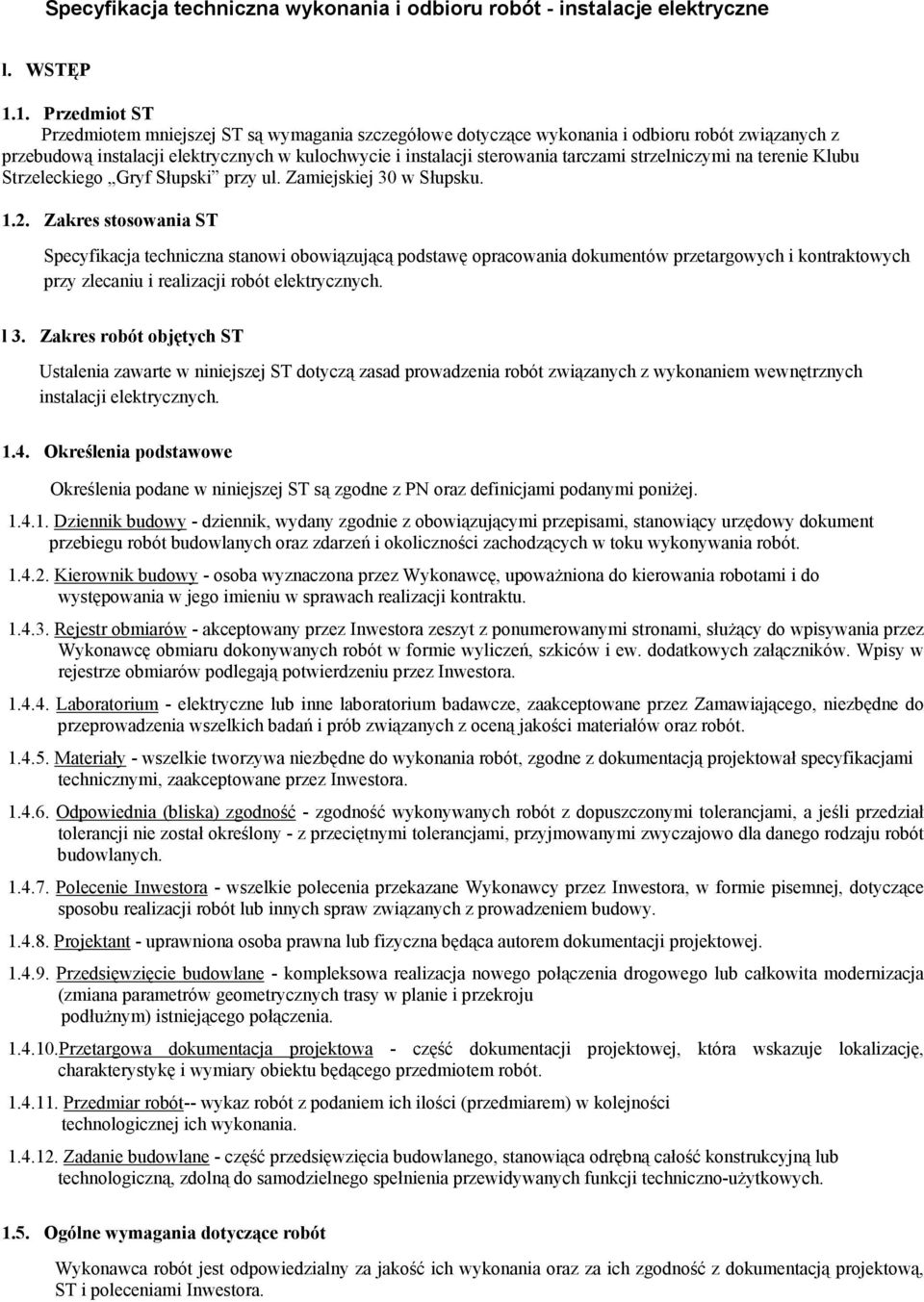

1 Specyfikacja techniczna wykonania i odbioru robót - instalacje elektryczne l. WSTĘP 1.1. Przedmiot ST Przedmiotem mniejszej ST są wymagania szczegółowe dotyczące wykonania i odbioru robót związanych z przebudową instalacji elektrycznych w kulochwycie i instalacji sterowania tarczami strzelniczymi na terenie Klubu Strzeleckiego Gryf Słupski przy ul. Zamiejskiej 30 w Słupsku Zakres stosowania ST Specyfikacja techniczna stanowi obowiązującą podstawę opracowania dokumentów przetargowych i kontraktowych przy zlecaniu i realizacji robót elektrycznych. l 3. Zakres robót objętych ST Ustalenia zawarte w niniejszej ST dotyczą zasad prowadzenia robót związanych z wykonaniem wewnętrznych instalacji elektrycznych Określenia podstawowe Określenia podane w niniejszej ST są zgodne z PN oraz definicjami podanymi poniŝej Dziennik budowy - dziennik, wydany zgodnie z obowiązującymi przepisami, stanowiący urzędowy dokument przebiegu robót budowlanych oraz zdarzeń i okoliczności zachodzących w toku wykonywania robót Kierownik budowy - osoba wyznaczona przez Wykonawcę, upowaŝniona do kierowania robotami i do występowania w jego imieniu w sprawach realizacji kontraktu Rejestr obmiarów - akceptowany przez Inwestora zeszyt z ponumerowanymi stronami, słuŝący do wpisywania przez Wykonawcę obmiaru dokonywanych robót w formie wyliczeń, szkiców i ew. dodatkowych załączników. Wpisy w rejestrze obmiarów podlegają potwierdzeniu przez Inwestora Laboratorium - elektryczne lub inne laboratorium badawcze, zaakceptowane przez Zamawiającego, niezbędne do przeprowadzenia wszelkich badań i prób związanych z oceną jakości materiałów oraz robót Materiały - wszelkie tworzywa niezbędne do wykonania robót, zgodne z dokumentacją projektował specyfikacjami technicznymi, zaakceptowane przez Inwestora Odpowiednia (bliska) zgodność - zgodność wykonywanych robót z dopuszczonymi tolerancjami, a jeśli przedział tolerancji nie został określony - z przeciętnymi tolerancjami, przyjmowanymi zwyczajowo dla danego rodzaju robót budowlanych Polecenie Inwestora - wszelkie polecenia przekazane Wykonawcy przez Inwestora, w formie pisemnej, dotyczące sposobu realizacji robót lub innych spraw związanych z prowadzeniem budowy Projektant - uprawniona osoba prawna lub fizyczna będąca autorem dokumentacji projektowej Przedsięwzięcie budowlane - kompleksowa realizacja nowego połączenia drogowego lub całkowita modernizacja (zmiana parametrów geometrycznych trasy w planie i przekroju podłuŝnym) istniejącego połączenia Przetargowa dokumentacja projektowa - część dokumentacji projektowej, która wskazuje lokalizację, charakterystykę i wymiary obiektu będącego przedmiotem robót Przedmiar robót-- wykaz robót z podaniem ich ilości (przedmiarem) w kolejności technologicznej ich wykonania Zadanie budowlane - część przedsięwzięcia budowlanego, stanowiąca odrębną całość konstrukcyjną lub technologiczną, zdolną do samodzielnego spełnienia przewidywanych funkcji techniczno-uŝytkowych Ogólne wymagania dotyczące robót Wykonawca robót jest odpowiedzialny za jakość ich wykonania oraz za ich zgodność z dokumentacją projektową, ST i poleceniami Inwestora.

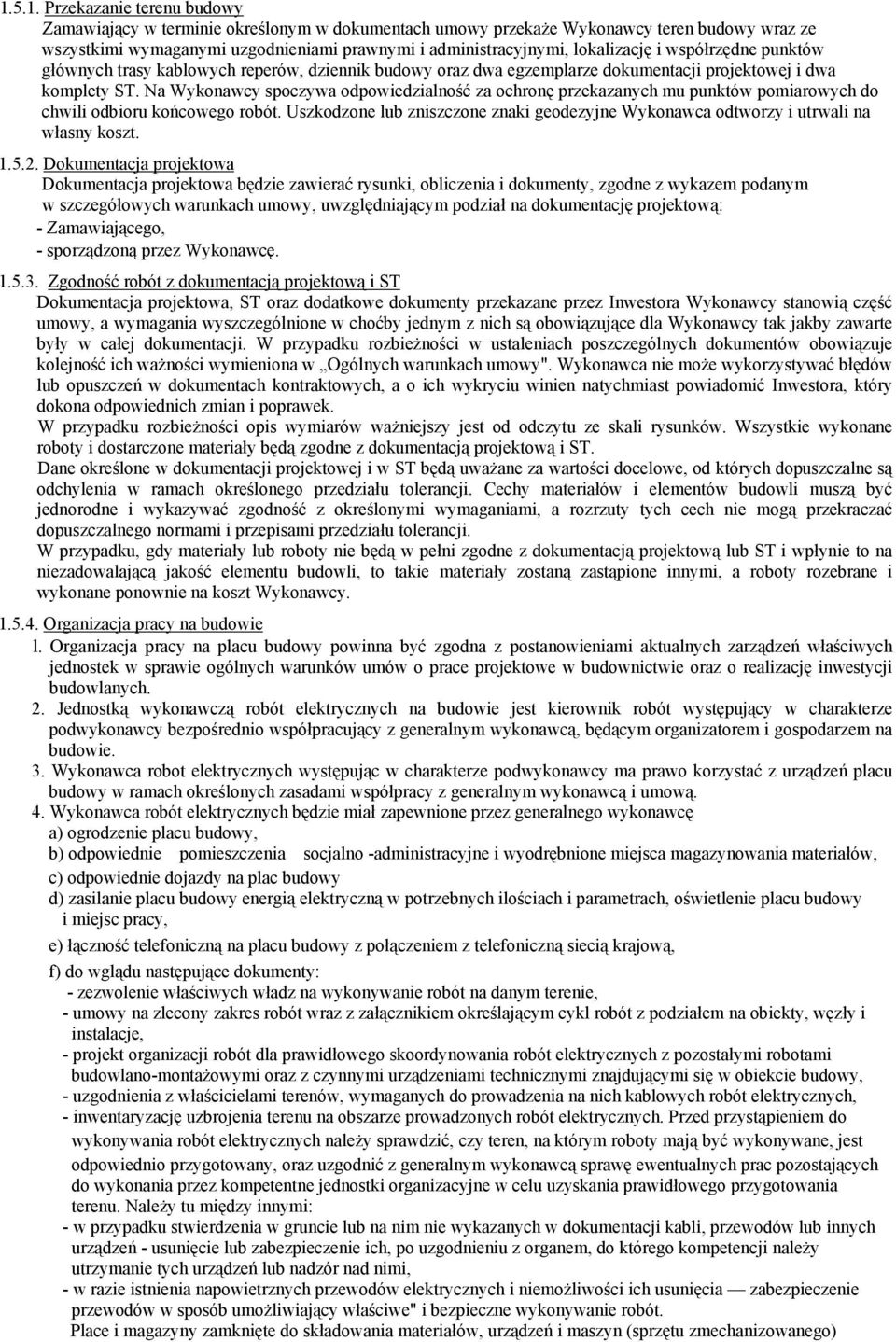

2 Przekazanie terenu budowy Zamawiający w terminie określonym w dokumentach umowy przekaŝe Wykonawcy teren budowy wraz ze wszystkimi wymaganymi uzgodnieniami prawnymi i administracyjnymi, lokalizację i współrzędne punktów głównych trasy kablowych reperów, dziennik budowy oraz dwa egzemplarze dokumentacji projektowej i dwa komplety ST. Na Wykonawcy spoczywa odpowiedzialność za ochronę przekazanych mu punktów pomiarowych do chwili odbioru końcowego robót. Uszkodzone lub zniszczone znaki geodezyjne Wykonawca odtworzy i utrwali na własny koszt Dokumentacja projektowa Dokumentacja projektowa będzie zawierać rysunki, obliczenia i dokumenty, zgodne z wykazem podanym w szczegółowych warunkach umowy, uwzględniającym podział na dokumentację projektową: - Zamawiającego, - sporządzoną przez Wykonawcę Zgodność robót z dokumentacją projektową i ST Dokumentacja projektowa, ST oraz dodatkowe dokumenty przekazane przez Inwestora Wykonawcy stanowią część umowy, a wymagania wyszczególnione w choćby jednym z nich są obowiązujące dla Wykonawcy tak jakby zawarte były w całej dokumentacji. W przypadku rozbieŝności w ustaleniach poszczególnych dokumentów obowiązuje kolejność ich waŝności wymieniona w Ogólnych warunkach umowy". Wykonawca nie moŝe wykorzystywać błędów lub opuszczeń w dokumentach kontraktowych, a o ich wykryciu winien natychmiast powiadomić Inwestora, który dokona odpowiednich zmian i poprawek. W przypadku rozbieŝności opis wymiarów waŝniejszy jest od odczytu ze skali rysunków. Wszystkie wykonane roboty i dostarczone materiały będą zgodne z dokumentacją projektową i ST. Dane określone w dokumentacji projektowej i w ST będą uwaŝane za wartości docelowe, od których dopuszczalne są odchylenia w ramach określonego przedziału tolerancji. Cechy materiałów i elementów budowli muszą być jednorodne i wykazywać zgodność z określonymi wymaganiami, a rozrzuty tych cech nie mogą przekraczać dopuszczalnego normami i przepisami przedziału tolerancji. W przypadku, gdy materiały lub roboty nie będą w pełni zgodne z dokumentacją projektową lub ST i wpłynie to na niezadowalającą jakość elementu budowli, to takie materiały zostaną zastąpione innymi, a roboty rozebrane i wykonane ponownie na koszt Wykonawcy Organizacja pracy na budowie l. Organizacja pracy na placu budowy powinna być zgodna z postanowieniami aktualnych zarządzeń właściwych jednostek w sprawie ogólnych warunków umów o prace projektowe w budownictwie oraz o realizację inwestycji budowlanych. 2. Jednostką wykonawczą robót elektrycznych na budowie jest kierownik robót występujący w charakterze podwykonawcy bezpośrednio współpracujący z generalnym wykonawcą, będącym organizatorem i gospodarzem na budowie. 3. Wykonawca robot elektrycznych występując w charakterze podwykonawcy ma prawo korzystać z urządzeń placu budowy w ramach określonych zasadami współpracy z generalnym wykonawcą i umową. 4. Wykonawca robót elektrycznych będzie miał zapewnione przez generalnego wykonawcę a) ogrodzenie placu budowy, b) odpowiednie pomieszczenia socjalno -administracyjne i wyodrębnione miejsca magazynowania materiałów, c) odpowiednie dojazdy na plac budowy d) zasilanie placu budowy energią elektryczną w potrzebnych ilościach i parametrach, oświetlenie placu budowy i miejsc pracy, e) łączność telefoniczną na placu budowy z połączeniem z telefoniczną siecią krajową, f) do wglądu następujące dokumenty: - zezwolenie właściwych władz na wykonywanie robót na danym terenie, - umowy na zlecony zakres robót wraz z załącznikiem określającym cykl robót z podziałem na obiekty, węzły i instalacje, - projekt organizacji robót dla prawidłowego skoordynowania robót elektrycznych z pozostałymi robotami budowlano-montaŝowymi oraz z czynnymi urządzeniami technicznymi znajdującymi się w obiekcie budowy, - uzgodnienia z właścicielami terenów, wymaganych do prowadzenia na nich kablowych robót elektrycznych, - inwentaryzację uzbrojenia terenu na obszarze prowadzonych robót elektrycznych. Przed przystąpieniem do wykonywania robót elektrycznych naleŝy sprawdzić, czy teren, na którym roboty mają być wykonywane, jest odpowiednio przygotowany, oraz uzgodnić z generalnym wykonawcą sprawę ewentualnych prac pozostających do wykonania przez kompetentne jednostki organizacyjne w celu uzyskania prawidłowego przygotowania terenu. NaleŜy tu między innymi: - w przypadku stwierdzenia w gruncie lub na nim nie wykazanych w dokumentacji kabli, przewodów lub innych urządzeń - usunięcie lub zabezpieczenie ich, po uzgodnieniu z organem, do którego kompetencji naleŝy utrzymanie tych urządzeń lub nadzór nad nimi, - w razie istnienia napowietrznych przewodów elektrycznych i niemoŝliwości ich usunięcia zabezpieczenie przewodów w sposób umoŝliwiający właściwe" i bezpieczne wykonywanie robót. Place i magazyny zamknięte do składowania materiałów, urządzeń i maszyn (sprzętu zmechanizowanego)

3 stosowanych do robót elektrycznych powinny być wyznaczone na terenie odwodnionym, wyrównanym, o nawierzchni dostosowanej do przeznaczenia i usytuowane w sposób ułatwiający rozładunek, załadunek i ewentualnie montaŝ wymienionych przedmiotów. Drogi na placu budowy powinny być odpowiednio dostosowane do środków transportowych, przewidywanej masy przewoŝonych materiałów lub przedmiotów oraz urządzeń dostarczanych na plac budowy i do ich objętości. Szerokość i połoŝenie dróg powinny odpowiadać wymaganiom zapewniającym moŝliwość dostarczenia, bez względu na warunki atmosferyczne, materiałów i innych przedmiotów bez ich uszkodzenia do odpowiednich stanowisk pracy na budowie. Koszt zabezpieczenia terenu budowy nie podlega odrębnej zapłacie i przyjmuje się, Ŝe jest włączony w cenę umowną Ochrona środowiska w czasie wykonywania robót Wykonawca ma obowiązek znać i stosować w czasie prowadzenia robót wszelkie przepisy dotyczące ochrony środowiska naturalnego. W okresie trwania budowy i wykańczania robót Wykonawca będzie: a) utrzymywać teren budowy i wykopy w stanie bez wody stojącej, b) podejmować wszelkie uzasadnione kroki mające na celu stosowanie się do przepisów i norm dotyczących ochrony środowiska na terenie i wokół terenu budowy oraz będzie unikać uszkodzeń lub uciąŝliwości dla osób lub własności społecznej i innych, a wynikających ze skaŝenia, hałasu lub innych przyczyn powstałych w następstwie jego sposobu działania. Stosując się do tych wymagań będzie miał szczególny wzgląd na: 1) lokalizację baz, warsztatów, magazynów, składowisk, wykopów i dróg dojazdowych, 2) środki ostroŝności i zabezpieczenia przed: a) zanieczyszczeniem zbiorników i cieków wodnych pyłami lub substancjami toksycznymi, b) zanieczyszczeniem powietrza pyłami i gazami, c) moŝliwością powstania poŝaru Ochrona przeciwpoŝarowa Wykonawca będzie przestrzegać przepisy ochrony przeciwpoŝarowej. Wykonawca będzie utrzymywać sprawny sprzęt przeciwpoŝarowy, wymagany przez odpowiednie przepisy, na terenie bazy budowy, w pomieszczeniach biurowych, magazynach oraz w maszynach i pojazdach. Materiały łatwopalne będą składowane w sposób zgodny z odpowiednimi przepisami i zabezpieczone przed dostępem osób trzecich. Wykonawca będzie odpowiedzialny za wszelkie straty spowodowane poŝarem wywołanym jako rezultat realizacji robót albo przez personel Wykonawcy Materiały szkodliwe dla otoczenia Materiały, które w sposób trwały są szkodliwe dla otoczenia, nie będą dopuszczone do uŝycia. Nie dopuszcza się uŝycia materiałów wywołujących szkodliwe promieniowanie o stęŝeniu większym od dopuszczalnego, określonego odpowiednimi przepisami. Wszelkie materiały odpadowe uŝyte do robót będą miały aprobatę techniczną wydaną przez uprawnioną jednostkę, jednoznacznie określającą brak szkodliwego oddziaływania tych materiałów na środowisko. Materiały, które są szkodliwe dla otoczenia tylko w czasie robót, a po zakończeniu robót ich szkodliwość zanika (np. materiały pylaste) mogą być uŝyte pod warunkiem przestrzegania wymagań technologicznych wbudowania. JeŜeli wymagają tego odpowiednie przepisy Zamawiający powinien otrzymać zgodę na uŝycie tych materiałów od właściwych organów administracji państwowej. JeŜeli Wykonawca uŝył materiałów szkodliwych dla otoczenia zgodnie ze specyfikacjami, a ich uŝycie spowodowało jakiekolwiek zagroŝenie środowiska, to konsekwencje tego poniesie Zamawiający Ochrona własności publicznej i prywatnej Wykonawca odpowiada za ochronę instalacji na powierzchni ziemi i za urządzenia podziemne, takie jak rurociągi, kable itp. oraz uzyska od odpowiednich władz będących właścicielami tych urządzeń potwierdzenie informacji dostarczonych mu przez Zamawiającego w ramach planu ich lokalizacji. Wykonawca zapewni właściwe oznaczenie i zabezpieczenie przed uszkodzeniem tych instalacji i urządzeń w czasie trwania budowy. Wykonawca zobowiązany jest umieścić w swoim harmonogramie rezerwę czasową dla wszelkiego rodzaju robót, które mają być wykonane w zakresie przełoŝenia instalacji i urządzeń podziemnych na terenie budowy i powiadomić Inwestora i władze lokalne o zamiarze rozpoczęcia robót. O fakcie przypadkowego uszkodzenia tych instalacji Wykonawca bezzwłocznie powiadomi Inwestora i zainteresowane władze oraz będzie z nimi współpracował dostarczając wszelkiej pomocy potrzebnej przy dokonywaniu napraw. Wykonawca będzie odpowiadać za wszelkie spowodowane przez jego działania uszkodzenia instalacji na powierzchni ziemi i urządzeń podziemnych wykazanych w dokumentach dostarczonych mu przez Zamawiającego Ograniczenie obciąŝeń osi pojazdów Wykonawca stosować się będzie do ustawowych ograniczeń obciąŝenia na oś przy transporcie materiałów i wyposaŝenia na i z terenu robót. Uzyska on wszelkie niezbędne zezwolenia od władz co do przewozu nietypowych wagowo ładunków i w sposób ciągły będzie o kaŝdym takim przewozie powiadamiał Inwestora. Pojazdy i ładunki powodujące nadmierne obciąŝenie osiowe nie będą dopuszczone w obręb terenu budowy- i Wykonawca będzie odpowiadał za naprawę wszelkich robót w ten sposób uszkodzonych, zgodnie z poleceniami Inwestora.

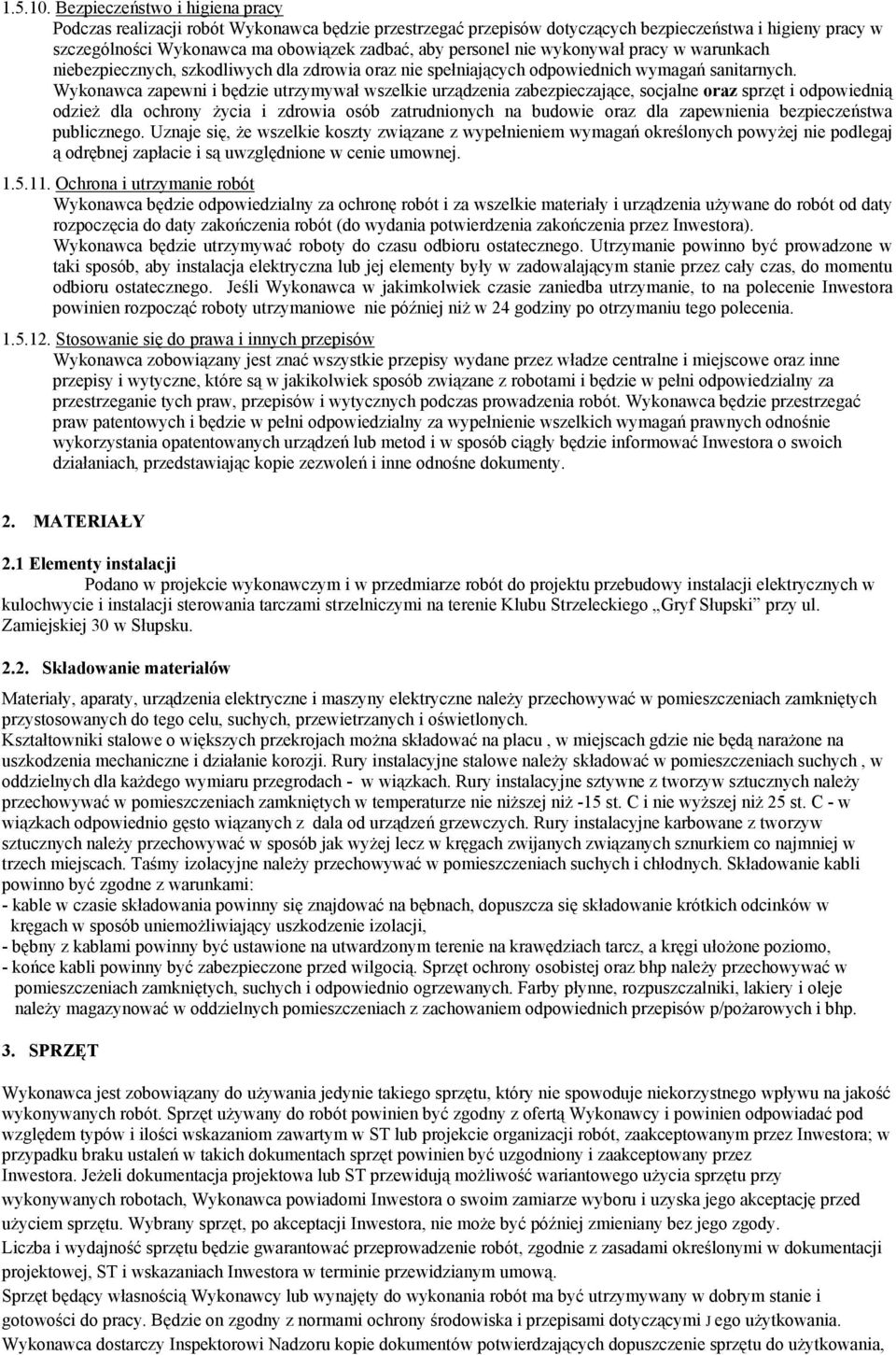

4 Bezpieczeństwo i higiena pracy Podczas realizacji robót Wykonawca będzie przestrzegać przepisów dotyczących bezpieczeństwa i higieny pracy w szczególności Wykonawca ma obowiązek zadbać, aby personel nie wykonywał pracy w warunkach niebezpiecznych, szkodliwych dla zdrowia oraz nie spełniających odpowiednich wymagań sanitarnych. Wykonawca zapewni i będzie utrzymywał wszelkie urządzenia zabezpieczające, socjalne oraz sprzęt i odpowiednią odzieŝ dla ochrony Ŝycia i zdrowia osób zatrudnionych na budowie oraz dla zapewnienia bezpieczeństwa publicznego. Uznaje się, Ŝe wszelkie koszty związane z wypełnieniem wymagań określonych powyŝej nie podlegaj ą odrębnej zapłacie i są uwzględnione w cenie umownej Ochrona i utrzymanie robót Wykonawca będzie odpowiedzialny za ochronę robót i za wszelkie materiały i urządzenia uŝywane do robót od daty rozpoczęcia do daty zakończenia robót (do wydania potwierdzenia zakończenia przez Inwestora). Wykonawca będzie utrzymywać roboty do czasu odbioru ostatecznego. Utrzymanie powinno być prowadzone w taki sposób, aby instalacja elektryczna lub jej elementy były w zadowalającym stanie przez cały czas, do momentu odbioru ostatecznego. Jeśli Wykonawca w jakimkolwiek czasie zaniedba utrzymanie, to na polecenie Inwestora powinien rozpocząć roboty utrzymaniowe nie później niŝ w 24 godziny po otrzymaniu tego polecenia Stosowanie się do prawa i innych przepisów Wykonawca zobowiązany jest znać wszystkie przepisy wydane przez władze centralne i miejscowe oraz inne przepisy i wytyczne, które są w jakikolwiek sposób związane z robotami i będzie w pełni odpowiedzialny za przestrzeganie tych praw, przepisów i wytycznych podczas prowadzenia robót. Wykonawca będzie przestrzegać praw patentowych i będzie w pełni odpowiedzialny za wypełnienie wszelkich wymagań prawnych odnośnie wykorzystania opatentowanych urządzeń lub metod i w sposób ciągły będzie informować Inwestora o swoich działaniach, przedstawiając kopie zezwoleń i inne odnośne dokumenty. 2. MATERIAŁY 2.1 Elementy instalacji Podano w projekcie wykonawczym i w przedmiarze robót do projektu przebudowy instalacji elektrycznych w kulochwycie i instalacji sterowania tarczami strzelniczymi na terenie Klubu Strzeleckiego Gryf Słupski przy ul. Zamiejskiej 30 w Słupsku Składowanie materiałów Materiały, aparaty, urządzenia elektryczne i maszyny elektryczne naleŝy przechowywać w pomieszczeniach zamkniętych przystosowanych do tego celu, suchych, przewietrzanych i oświetlonych. Kształtowniki stalowe o większych przekrojach moŝna składować na placu, w miejscach gdzie nie będą naraŝone na uszkodzenia mechaniczne i działanie korozji. Rury instalacyjne stalowe naleŝy składować w pomieszczeniach suchych, w oddzielnych dla kaŝdego wymiaru przegrodach - w wiązkach. Rury instalacyjne sztywne z tworzyw sztucznych naleŝy przechowywać w pomieszczeniach zamkniętych w temperaturze nie niŝszej niŝ -15 st. C i nie wyŝszej niŝ 25 st. C - w wiązkach odpowiednio gęsto wiązanych z dala od urządzeń grzewczych. Rury instalacyjne karbowane z tworzyw sztucznych naleŝy przechowywać w sposób jak wyŝej lecz w kręgach zwijanych związanych sznurkiem co najmniej w trzech miejscach. Taśmy izolacyjne naleŝy przechowywać w pomieszczeniach suchych i chłodnych. Składowanie kabli powinno być zgodne z warunkami: - kable w czasie składowania powinny się znajdować na bębnach, dopuszcza się składowanie krótkich odcinków w kręgach w sposób uniemoŝliwiający uszkodzenie izolacji, - bębny z kablami powinny być ustawione na utwardzonym terenie na krawędziach tarcz, a kręgi ułoŝone poziomo, - końce kabli powinny być zabezpieczone przed wilgocią. Sprzęt ochrony osobistej oraz bhp naleŝy przechowywać w pomieszczeniach zamkniętych, suchych i odpowiednio ogrzewanych. Farby płynne, rozpuszczalniki, lakiery i oleje naleŝy magazynować w oddzielnych pomieszczeniach z zachowaniem odpowiednich przepisów p/poŝarowych i bhp. 3. SPRZĘT Wykonawca jest zobowiązany do uŝywania jedynie takiego sprzętu, który nie spowoduje niekorzystnego wpływu na jakość wykonywanych robót. Sprzęt uŝywany do robót powinien być zgodny z ofertą Wykonawcy i powinien odpowiadać pod względem typów i ilości wskazaniom zawartym w ST lub projekcie organizacji robót, zaakceptowanym przez Inwestora; w przypadku braku ustaleń w takich dokumentach sprzęt powinien być uzgodniony i zaakceptowany przez Inwestora. JeŜeli dokumentacja projektowa lub ST przewidują moŝliwość wariantowego uŝycia sprzętu przy wykonywanych robotach, Wykonawca powiadomi Inwestora o swoim zamiarze wyboru i uzyska jego akceptację przed uŝyciem sprzętu. Wybrany sprzęt, po akceptacji Inwestora, nie moŝe być później zmieniany bez jego zgody. Liczba i wydajność sprzętu będzie gwarantować przeprowadzenie robót, zgodnie z zasadami określonymi w dokumentacji projektowej, ST i wskazaniach Inwestora w terminie przewidzianym umową. Sprzęt będący własnością Wykonawcy lub wynajęty do wykonania robót ma być utrzymywany w dobrym stanie i gotowości do pracy. Będzie on zgodny z normami ochrony środowiska i przepisami dotyczącymi J ego uŝytkowania. Wykonawca dostarczy Inspektorowi Nadzoru kopie dokumentów potwierdzających dopuszczenie sprzętu do uŝytkowania,

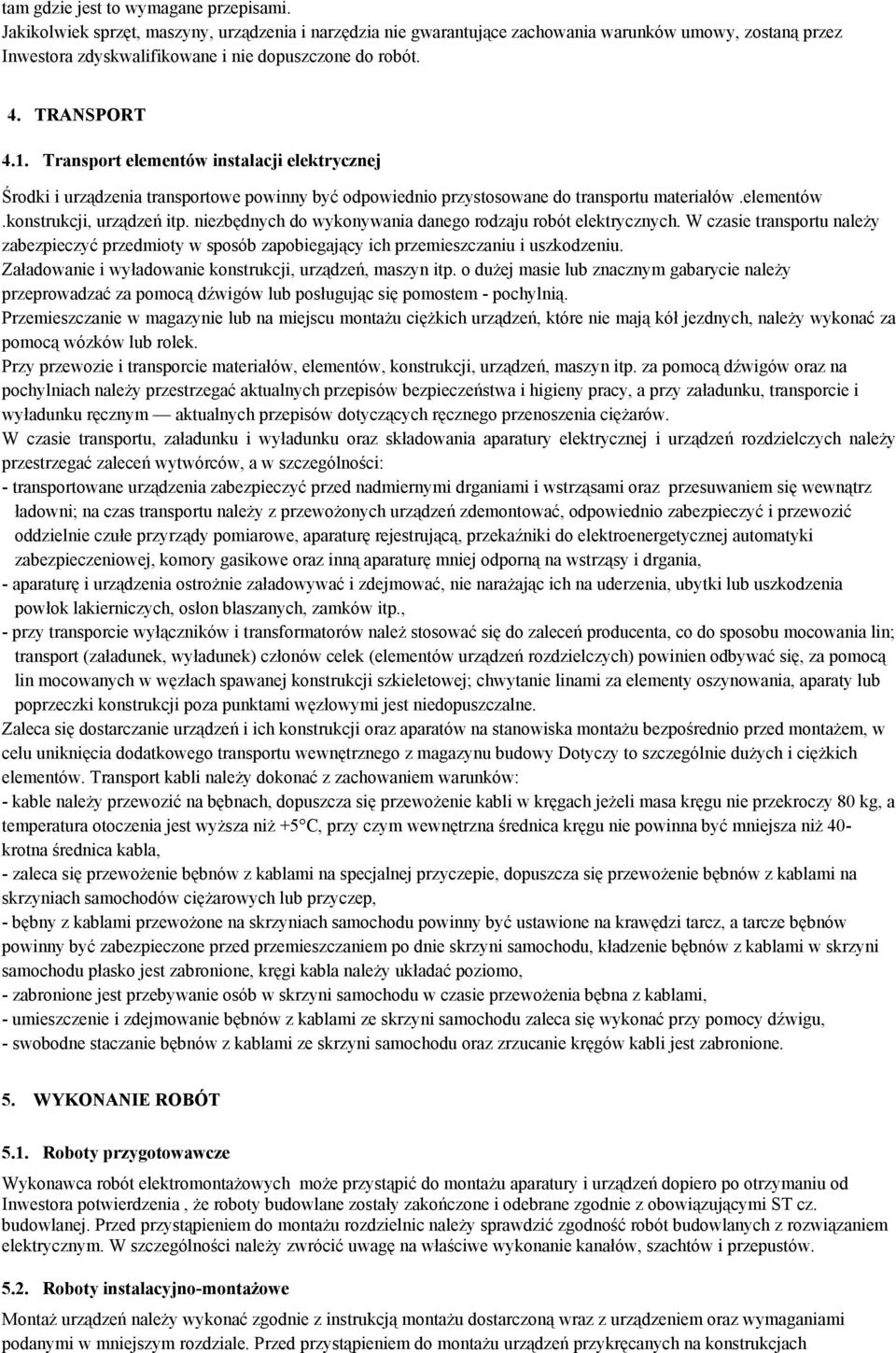

5 tam gdzie jest to wymagane przepisami. Jakikolwiek sprzęt, maszyny, urządzenia i narzędzia nie gwarantujące zachowania warunków umowy, zostaną przez Inwestora zdyskwalifikowane i nie dopuszczone do robót. 4. TRANSPORT 4.1. Transport elementów instalacji elektrycznej Środki i urządzenia transportowe powinny być odpowiednio przystosowane do transportu materiałów.elementów.konstrukcji, urządzeń itp. niezbędnych do wykonywania danego rodzaju robót elektrycznych. W czasie transportu naleŝy zabezpieczyć przedmioty w sposób zapobiegający ich przemieszczaniu i uszkodzeniu. Załadowanie i wyładowanie konstrukcji, urządzeń, maszyn itp. o duŝej masie lub znacznym gabarycie naleŝy przeprowadzać za pomocą dźwigów lub posługując się pomostem - pochylnią. Przemieszczanie w magazynie lub na miejscu montaŝu cięŝkich urządzeń, które nie mają kół jezdnych, naleŝy wykonać za pomocą wózków lub rolek. Przy przewozie i transporcie materiałów, elementów, konstrukcji, urządzeń, maszyn itp. za pomocą dźwigów oraz na pochylniach naleŝy przestrzegać aktualnych przepisów bezpieczeństwa i higieny pracy, a przy załadunku, transporcie i wyładunku ręcznym aktualnych przepisów dotyczących ręcznego przenoszenia cięŝarów. W czasie transportu, załadunku i wyładunku oraz składowania aparatury elektrycznej i urządzeń rozdzielczych naleŝy przestrzegać zaleceń wytwórców, a w szczególności: - transportowane urządzenia zabezpieczyć przed nadmiernymi drganiami i wstrząsami oraz przesuwaniem się wewnątrz ładowni; na czas transportu naleŝy z przewoŝonych urządzeń zdemontować, odpowiednio zabezpieczyć i przewozić oddzielnie czułe przyrządy pomiarowe, aparaturę rejestrującą, przekaźniki do elektroenergetycznej automatyki zabezpieczeniowej, komory gasikowe oraz inną aparaturę mniej odporną na wstrząsy i drgania, - aparaturę i urządzenia ostroŝnie załadowywać i zdejmować, nie naraŝając ich na uderzenia, ubytki lub uszkodzenia powłok lakierniczych, osłon blaszanych, zamków itp., - przy transporcie wyłączników i transformatorów naleŝ stosować się do zaleceń producenta, co do sposobu mocowania lin; transport (załadunek, wyładunek) członów celek (elementów urządzeń rozdzielczych) powinien odbywać się, za pomocą lin mocowanych w węzłach spawanej konstrukcji szkieletowej; chwytanie linami za elementy oszynowania, aparaty lub poprzeczki konstrukcji poza punktami węzłowymi jest niedopuszczalne. Zaleca się dostarczanie urządzeń i ich konstrukcji oraz aparatów na stanowiska montaŝu bezpośrednio przed montaŝem, w celu uniknięcia dodatkowego transportu wewnętrznego z magazynu budowy Dotyczy to szczególnie duŝych i cięŝkich elementów. Transport kabli naleŝy dokonać z zachowaniem warunków: - kable naleŝy przewozić na bębnach, dopuszcza się przewoŝenie kabli w kręgach jeŝeli masa kręgu nie przekroczy 80 kg, a temperatura otoczenia jest wyŝsza niŝ +5 C, przy czym wewnętrzna średnica kręgu nie powinna być mniejsza niŝ 40- krotna średnica kabla, - zaleca się przewoŝenie bębnów z kablami na specjalnej przyczepie, dopuszcza się przewoŝenie bębnów z kablami na skrzyniach samochodów cięŝarowych lub przyczep, - bębny z kablami przewoŝone na skrzyniach samochodu powinny być ustawione na krawędzi tarcz, a tarcze bębnów powinny być zabezpieczone przed przemieszczaniem po dnie skrzyni samochodu, kładzenie bębnów z kablami w skrzyni samochodu płasko jest zabronione, kręgi kabla naleŝy układać poziomo, - zabronione jest przebywanie osób w skrzyni samochodu w czasie przewoŝenia bębna z kablami, - umieszczenie i zdejmowanie bębnów z kablami ze skrzyni samochodu zaleca się wykonać przy pomocy dźwigu, - swobodne staczanie bębnów z kablami ze skrzyni samochodu oraz zrzucanie kręgów kabli jest zabronione. 5. WYKONANIE ROBÓT 5.1. Roboty przygotowawcze Wykonawca robót elektromontaŝowych moŝe przystąpić do montaŝu aparatury i urządzeń dopiero po otrzymaniu od Inwestora potwierdzenia, Ŝe roboty budowlane zostały zakończone i odebrane zgodnie z obowiązującymi ST cz. budowlanej. Przed przystąpieniem do montaŝu rozdzielnic naleŝy sprawdzić zgodność robót budowlanych z rozwiązaniem elektrycznym. W szczególności naleŝy zwrócić uwagę na właściwe wykonanie kanałów, szachtów i przepustów Roboty instalacyjno-montaŝowe MontaŜ urządzeń naleŝy wykonać zgodnie z instrukcją montaŝu dostarczoną wraz z urządzeniem oraz wymaganiami podanymi w mniejszym rozdziale. Przed przystąpieniem do montaŝu urządzeń przykręcanych na konstrukcjach

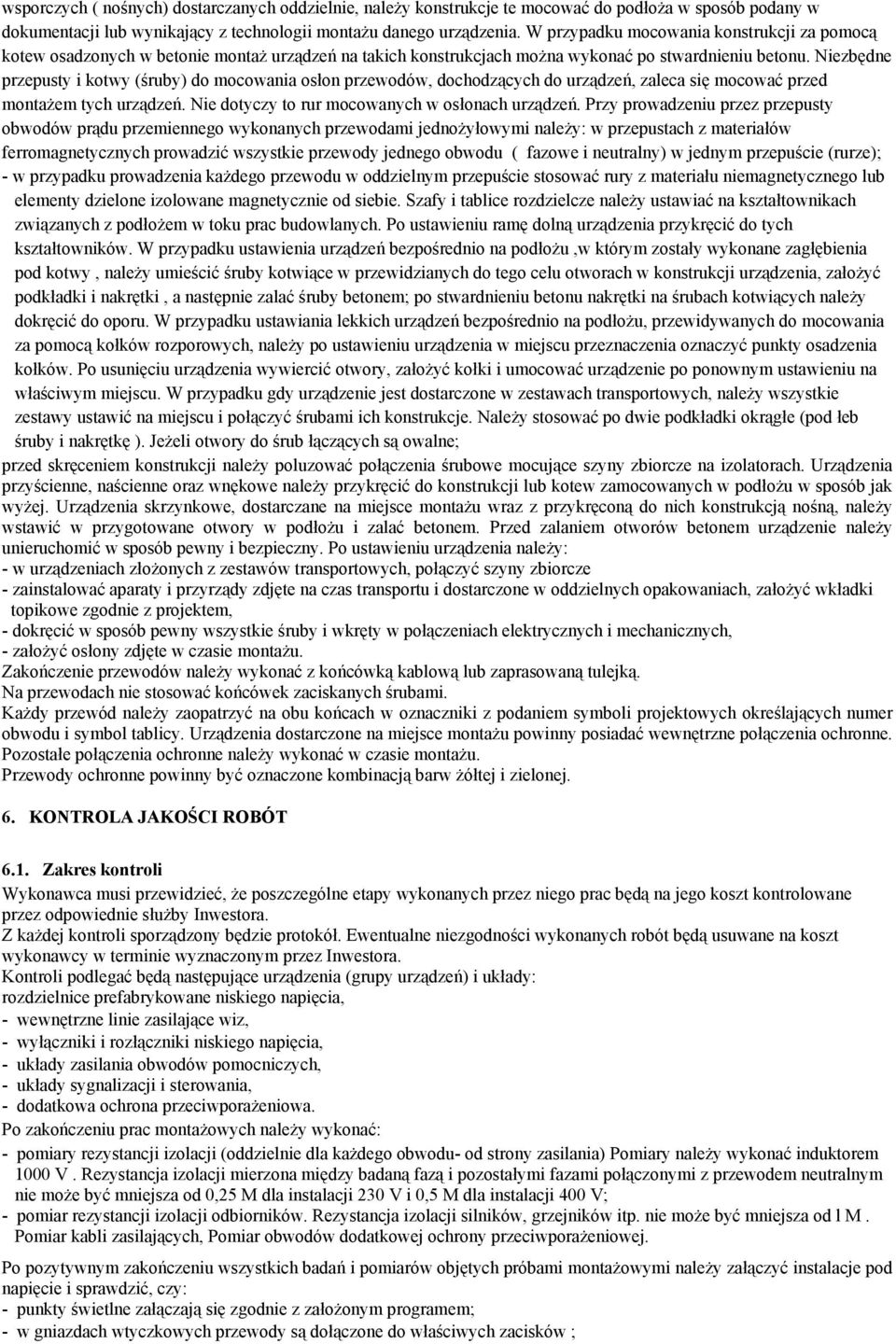

6 wsporczych ( nośnych) dostarczanych oddzielnie, naleŝy konstrukcje te mocować do podłoŝa w sposób podany w dokumentacji lub wynikający z technologii montaŝu danego urządzenia. W przypadku mocowania konstrukcji za pomocą kotew osadzonych w betonie montaŝ urządzeń na takich konstrukcjach moŝna wykonać po stwardnieniu betonu. Niezbędne przepusty i kotwy (śruby) do mocowania osłon przewodów, dochodzących do urządzeń, zaleca się mocować przed montaŝem tych urządzeń. Nie dotyczy to rur mocowanych w osłonach urządzeń. Przy prowadzeniu przez przepusty obwodów prądu przemiennego wykonanych przewodami jednoŝyłowymi naleŝy: w przepustach z materiałów ferromagnetycznych prowadzić wszystkie przewody jednego obwodu ( fazowe i neutralny) w jednym przepuście (rurze); - w przypadku prowadzenia kaŝdego przewodu w oddzielnym przepuście stosować rury z materiału niemagnetycznego lub elementy dzielone izolowane magnetycznie od siebie. Szafy i tablice rozdzielcze naleŝy ustawiać na kształtownikach związanych z podłoŝem w toku prac budowlanych. Po ustawieniu ramę dolną urządzenia przykręcić do tych kształtowników. W przypadku ustawienia urządzeń bezpośrednio na podłoŝu,w którym zostały wykonane zagłębienia pod kotwy, naleŝy umieścić śruby kotwiące w przewidzianych do tego celu otworach w konstrukcji urządzenia, załoŝyć podkładki i nakrętki, a następnie zalać śruby betonem; po stwardnieniu betonu nakrętki na śrubach kotwiących naleŝy dokręcić do oporu. W przypadku ustawiania lekkich urządzeń bezpośrednio na podłoŝu, przewidywanych do mocowania za pomocą kołków rozporowych, naleŝy po ustawieniu urządzenia w miejscu przeznaczenia oznaczyć punkty osadzenia kołków. Po usunięciu urządzenia wywiercić otwory, załoŝyć kołki i umocować urządzenie po ponownym ustawieniu na właściwym miejscu. W przypadku gdy urządzenie jest dostarczone w zestawach transportowych, naleŝy wszystkie zestawy ustawić na miejscu i połączyć śrubami ich konstrukcje. NaleŜy stosować po dwie podkładki okrągłe (pod łeb śruby i nakrętkę ). JeŜeli otwory do śrub łączących są owalne; przed skręceniem konstrukcji naleŝy poluzować połączenia śrubowe mocujące szyny zbiorcze na izolatorach. Urządzenia przyścienne, naścienne oraz wnękowe naleŝy przykręcić do konstrukcji lub kotew zamocowanych w podłoŝu w sposób jak wyŝej. Urządzenia skrzynkowe, dostarczane na miejsce montaŝu wraz z przykręconą do nich konstrukcją nośną, naleŝy wstawić w przygotowane otwory w podłoŝu i zalać betonem. Przed zalaniem otworów betonem urządzenie naleŝy unieruchomić w sposób pewny i bezpieczny. Po ustawieniu urządzenia naleŝy: - w urządzeniach złoŝonych z zestawów transportowych, połączyć szyny zbiorcze - zainstalować aparaty i przyrządy zdjęte na czas transportu i dostarczone w oddzielnych opakowaniach, załoŝyć wkładki topikowe zgodnie z projektem, - dokręcić w sposób pewny wszystkie śruby i wkręty w połączeniach elektrycznych i mechanicznych, - załoŝyć osłony zdjęte w czasie montaŝu. Zakończenie przewodów naleŝy wykonać z końcówką kablową lub zaprasowaną tulejką. Na przewodach nie stosować końcówek zaciskanych śrubami. KaŜdy przewód naleŝy zaopatrzyć na obu końcach w oznaczniki z podaniem symboli projektowych określających numer obwodu i symbol tablicy. Urządzenia dostarczone na miejsce montaŝu powinny posiadać wewnętrzne połączenia ochronne. Pozostałe połączenia ochronne naleŝy wykonać w czasie montaŝu. Przewody ochronne powinny być oznaczone kombinacją barw Ŝółtej i zielonej. 6. KONTROLA JAKOŚCI ROBÓT 6.1. Zakres kontroli Wykonawca musi przewidzieć, Ŝe poszczególne etapy wykonanych przez niego prac będą na jego koszt kontrolowane przez odpowiednie słuŝby Inwestora. Z kaŝdej kontroli sporządzony będzie protokół. Ewentualne niezgodności wykonanych robót będą usuwane na koszt wykonawcy w terminie wyznaczonym przez Inwestora. Kontroli podlegać będą następujące urządzenia (grupy urządzeń) i układy: rozdzielnice prefabrykowane niskiego napięcia, - wewnętrzne linie zasilające wiz, - wyłączniki i rozłączniki niskiego napięcia, - układy zasilania obwodów pomocniczych, - układy sygnalizacji i sterowania, - dodatkowa ochrona przeciwporaŝeniowa. Po zakończeniu prac montaŝowych naleŝy wykonać: - pomiary rezystancji izolacji (oddzielnie dla kaŝdego obwodu- od strony zasilania) Pomiary naleŝy wykonać induktorem 1000 V. Rezystancja izolacji mierzona między badaną fazą i pozostałymi fazami połączonymi z przewodem neutralnym nie moŝe być mniejsza od 0,25 M dla instalacji 230 V i 0,5 M dla instalacji 400 V; - pomiar rezystancji izolacji odbiorników. Rezystancja izolacji silników, grzejników itp. nie moŝe być mniejsza od l M. Pomiar kabli zasilających, Pomiar obwodów dodatkowej ochrony przeciwporaŝeniowej. Po pozytywnym zakończeniu wszystkich badań i pomiarów objętych próbami montaŝowymi naleŝy załączyć instalacje pod napięcie i sprawdzić, czy: - punkty świetlne załączają się zgodnie z załoŝonym programem; - w gniazdach wtyczkowych przewody są dołączone do właściwych zacisków ;

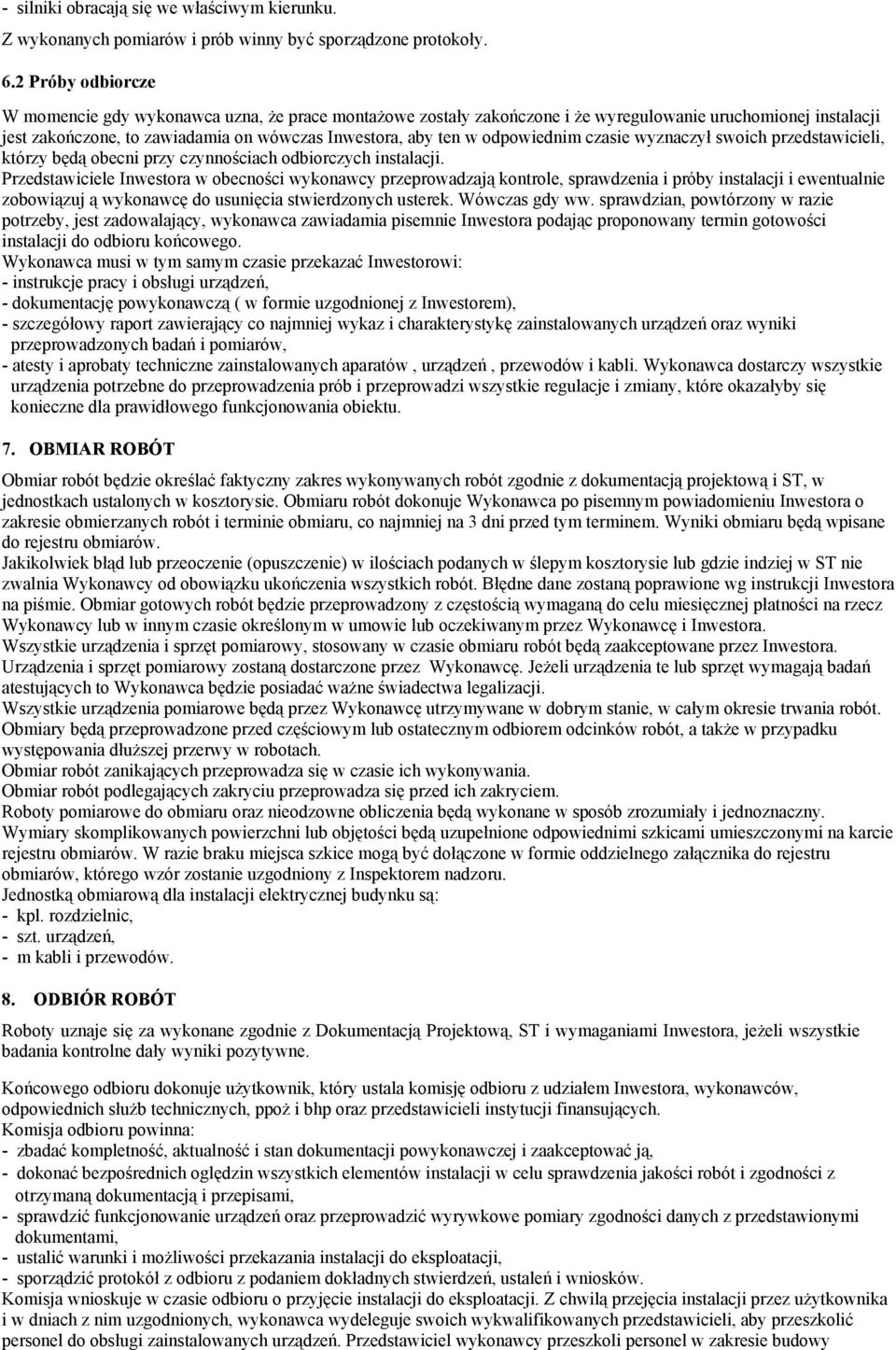

7 - silniki obracają się we właściwym kierunku. Z wykonanych pomiarów i prób winny być sporządzone protokoły. 6.2 Próby odbiorcze W momencie gdy wykonawca uzna, Ŝe prace montaŝowe zostały zakończone i Ŝe wyregulowanie uruchomionej instalacji jest zakończone, to zawiadamia on wówczas Inwestora, aby ten w odpowiednim czasie wyznaczył swoich przedstawicieli, którzy będą obecni przy czynnościach odbiorczych instalacji. Przedstawiciele Inwestora w obecności wykonawcy przeprowadzają kontrole, sprawdzenia i próby instalacji i ewentualnie zobowiązuj ą wykonawcę do usunięcia stwierdzonych usterek. Wówczas gdy ww. sprawdzian, powtórzony w razie potrzeby, jest zadowalający, wykonawca zawiadamia pisemnie Inwestora podając proponowany termin gotowości instalacji do odbioru końcowego. Wykonawca musi w tym samym czasie przekazać Inwestorowi: - instrukcje pracy i obsługi urządzeń, - dokumentację powykonawczą ( w formie uzgodnionej z Inwestorem), - szczegółowy raport zawierający co najmniej wykaz i charakterystykę zainstalowanych urządzeń oraz wyniki przeprowadzonych badań i pomiarów, - atesty i aprobaty techniczne zainstalowanych aparatów, urządzeń, przewodów i kabli. Wykonawca dostarczy wszystkie urządzenia potrzebne do przeprowadzenia prób i przeprowadzi wszystkie regulacje i zmiany, które okazałyby się konieczne dla prawidłowego funkcjonowania obiektu. 7. OBMIAR ROBÓT Obmiar robót będzie określać faktyczny zakres wykonywanych robót zgodnie z dokumentacją projektową i ST, w jednostkach ustalonych w kosztorysie. Obmiaru robót dokonuje Wykonawca po pisemnym powiadomieniu Inwestora o zakresie obmierzanych robót i terminie obmiaru, co najmniej na 3 dni przed tym terminem. Wyniki obmiaru będą wpisane do rejestru obmiarów. Jakikolwiek błąd lub przeoczenie (opuszczenie) w ilościach podanych w ślepym kosztorysie lub gdzie indziej w ST nie zwalnia Wykonawcy od obowiązku ukończenia wszystkich robót. Błędne dane zostaną poprawione wg instrukcji Inwestora na piśmie. Obmiar gotowych robót będzie przeprowadzony z częstością wymaganą do celu miesięcznej płatności na rzecz Wykonawcy lub w innym czasie określonym w umowie lub oczekiwanym przez Wykonawcę i Inwestora. Wszystkie urządzenia i sprzęt pomiarowy, stosowany w czasie obmiaru robót będą zaakceptowane przez Inwestora. Urządzenia i sprzęt pomiarowy zostaną dostarczone przez Wykonawcę. JeŜeli urządzenia te lub sprzęt wymagają badań atestujących to Wykonawca będzie posiadać waŝne świadectwa legalizacji. Wszystkie urządzenia pomiarowe będą przez Wykonawcę utrzymywane w dobrym stanie, w całym okresie trwania robót. Obmiary będą przeprowadzone przed częściowym lub ostatecznym odbiorem odcinków robót, a takŝe w przypadku występowania dłuŝszej przerwy w robotach. Obmiar robót zanikających przeprowadza się w czasie ich wykonywania. Obmiar robót podlegających zakryciu przeprowadza się przed ich zakryciem. Roboty pomiarowe do obmiaru oraz nieodzowne obliczenia będą wykonane w sposób zrozumiały i jednoznaczny. Wymiary skomplikowanych powierzchni lub objętości będą uzupełnione odpowiednimi szkicami umieszczonymi na karcie rejestru obmiarów. W razie braku miejsca szkice mogą być dołączone w formie oddzielnego załącznika do rejestru obmiarów, którego wzór zostanie uzgodniony z Inspektorem nadzoru. Jednostką obmiarową dla instalacji elektrycznej budynku są: - kpl. rozdzielnic, - szt. urządzeń, - m kabli i przewodów. 8. ODBIÓR ROBÓT Roboty uznaje się za wykonane zgodnie z Dokumentacją Projektową, ST i wymaganiami Inwestora, jeŝeli wszystkie badania kontrolne dały wyniki pozytywne. Końcowego odbioru dokonuje uŝytkownik, który ustala komisję odbioru z udziałem Inwestora, wykonawców, odpowiednich słuŝb technicznych, ppoŝ i bhp oraz przedstawicieli instytucji finansujących. Komisja odbioru powinna: - zbadać kompletność, aktualność i stan dokumentacji powykonawczej i zaakceptować ją, - dokonać bezpośrednich oględzin wszystkich elementów instalacji w celu sprawdzenia jakości robót i zgodności z otrzymaną dokumentacją i przepisami, - sprawdzić funkcjonowanie urządzeń oraz przeprowadzić wyrywkowe pomiary zgodności danych z przedstawionymi dokumentami, - ustalić warunki i moŝliwości przekazania instalacji do eksploatacji, - sporządzić protokół z odbioru z podaniem dokładnych stwierdzeń, ustaleń i wniosków. Komisja wnioskuje w czasie odbioru o przyjęcie instalacji do eksploatacji. Z chwilą przejęcia instalacji przez uŝytkownika i w dniach z nim uzgodnionych, wykonawca wydeleguje swoich wykwalifikowanych przedstawicieli, aby przeszkolić personel do obsługi zainstalowanych urządzeń. Przedstawiciel wykonawcy przeszkoli personel w zakresie budowy

8 urządzeń, ich pracy, ustawienia wszystkich elementów sterowania, bezpieczeństwa i kontroli. Przedstawiciel wykonawcy przekaŝe takŝe wszelkie potrzebne informacje niezbędne dla zapewnienia bezawaryjnej pracy i obsługi codziennej instalacji. 9. PODSTAWA PŁATNOŚCI Prace elektryczne objęte niniejszą specyfikacją techniczną objęte są rozliczeniem ryczałtowym bądź ryczałtowo ilościowym w zaleŝności od zakresu wykonywanych prac. Przy rozliczeniach naleŝy kaŝdorazowo kierować się odpowiednimi ustaleniami zawartymi w umowie pomiędzy Inwestorem a Generalnym Wykonawcą. Cena wykonania zadania obejmuje roboty wyszczególnione w przedmiarze robót załącznik. 10. PRZEPISY I NORMY Wszystkie instalacje zostaną wykonane zgodnie z obowiązującymi w Polsce przepisami i normami oraz regułami sztuki budowlanej. Urządzeni, sposób ich doboru i parametry instalacji będą zgodne z międzynarodowymi wytycznymi IEC. Urządzenia będą zgodne z przepisami dotyczącymi zabezpieczenia urządzeń przed wpływem obcych pól elektromagnetycznych i opatrzone zostaną znakiem CE Normy PN- 84/E PN-EN1838:2002(U) PN-86/E PN- 89/E PN-IEC :2000 PN-IEC : 2000 PN-IEC : 2000 PN-IEC : 2000 PN-IEC : PN-IEC : PN-IEC : PN-IEC : PN-IEC : PN-IEC : PN-IEC : PN-IEC : PN-IEC : : PN-IEC : 1994 PN-IEC PN-IEC Oświetlenie wnętrz światłem elektrycznym Oświetlenie awaryjne Elektroenergetyczne i sygnalizacyjne linie kablowe. Projektowanie i budowa Barwy wskaźników świetlnych i przycisków. Międzynarodowy słownik terminologiczny elektryki. Instalacje elektryczne w obiektach budowlanych. Instalacje elektryczne w obiektach budowlanych. Zakres, przedmiot i wymagania podstawowe Instalacje elektryczne w obiektach budowlanych. Ustalanie ogólnych charakterystyk. Ochrona przeciwporaŝeniowa. Ochrona przed skutkami oddziaływania cieplnego Instalacje elektryczne w obiektach budowlanych. Ochrona dla zapewnienia bezpieczeństwa. Ochrona przed prądem przetęŝeniowym. Ochrona przed obniŝeniem napięcia Instalacje elektryczne w obiektach budowlanych. Ochrona dla l zapewnienia bezpieczeństwa. Odłączanie izolacyjne i łączenie. Zastosowanie środków ochrony zapewniających bezpieczeństwo. Postanowienia ogólne. Środki ochrony przed poraŝeniem prądem elektrycznym. Ochrona przed przepięciami. Ochrona instalacji niskiego napięcia przed przejściowymi przepięciami i uszkodzeniami przy doziemieniach w sieciach wysokiego napięcia. Instalacje elektryczne w obiektach budowlanych. Ochrona przed przepięciami. Ochrona przed przepięciami atmosferycznymi lub łączeniowymi. Instalacje elektryczne w obiektach budowlanych. Ochrona przed przepięciami. Ochrona przed zakłóceniami elektromagnetycznymi (EMI) w instalacjach obiektów budowlanych Stosowanie środków ochrony zapewniających bezpieczeństwo. Środki ochrony przed Prądem przeteŝeniowym. Instalacje elektryczne w obiektach budowlanych. Ochrona ; zapewniająca bezpieczeństwo. Dobór środków ochrony w zaleŝności od wpływów zewnętrznych. Wybór środków ochrony przeciwporaŝeniowej w zaleŝności od wpływów zewnętrznych Dobór środków ochrony w zaleŝności od wpływów zewnętrznych. Ochrona przeciwpoŝarowa. Instalacje elektryczne w obiektach budowlanych. Dobór i montaŝ i wyposaŝenia

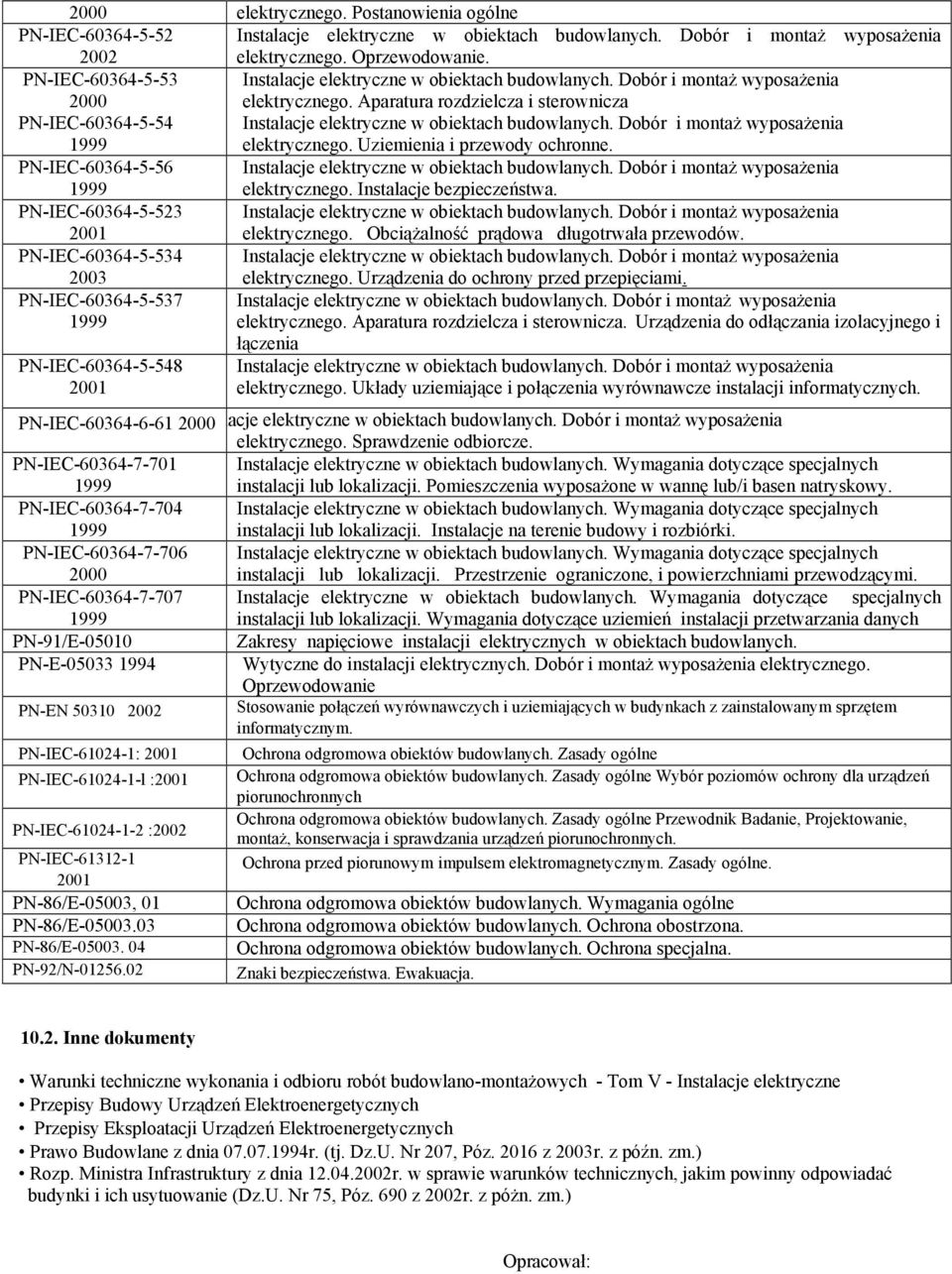

9 2000 elektrycznego. Postanowienia ogólne PN-IEC Instalacje elektryczne w obiektach budowlanych. Dobór i montaŝ wyposaŝenia 2002 elektrycznego. Oprzewodowanie. PN-IEC Instalacje elektryczne w obiektach budowlanych. Dobór i montaŝ wyposaŝenia 2000 elektrycznego. Aparatura rozdzielcza i sterownicza PN-IEC Instalacje elektryczne w obiektach budowlanych. Dobór i montaŝ wyposaŝenia elektrycznego. Uziemienia i przewody ochronne. PN-IEC Instalacje elektryczne w obiektach budowlanych. Dobór i montaŝ wyposaŝenia elektrycznego. Instalacje bezpieczeństwa. PN-IEC Instalacje elektryczne w obiektach budowlanych. Dobór i montaŝ wyposaŝenia elektrycznego. ObciąŜalność prądowa długotrwała przewodów. PN-IEC Instalacje elektryczne w obiektach budowlanych. Dobór i montaŝ wyposaŝenia 2003 PN-IEC PN-IEC elektrycznego. Urządzenia do ochrony przed przepięciami. Instalacje elektryczne w obiektach budowlanych. Dobór i montaŝ wyposaŝenia elektrycznego. Aparatura rozdzielcza i sterownicza. Urządzenia do odłączania izolacyjnego i łączenia Instalacje elektryczne w obiektach budowlanych. Dobór i montaŝ wyposaŝenia elektrycznego. Układy uziemiające i połączenia wyrównawcze instalacji informatycznych. PN-IEC Instalacje elektryczne w obiektach budowlanych. Dobór i montaŝ wyposaŝenia elektrycznego. Sprawdzenie odbiorcze. PN-IEC Instalacje elektryczne w obiektach budowlanych. Wymagania dotyczące specjalnych instalacji lub lokalizacji. Pomieszczenia wyposaŝone w wannę lub/i basen natryskowy. PN-IEC Instalacje elektryczne w obiektach budowlanych. Wymagania dotyczące specjalnych instalacji lub lokalizacji. Instalacje na terenie budowy i rozbiórki. PN-IEC Instalacje elektryczne w obiektach budowlanych. Wymagania dotyczące specjalnych instalacji lub lokalizacji. Przestrzenie ograniczone, i powierzchniami przewodzącymi. PN-IEC Instalacje elektryczne w obiektach budowlanych. Wymagania dotyczące specjalnych instalacji lub lokalizacji. Wymagania dotyczące uziemień instalacji przetwarzania danych PN-91/E Zakresy napięciowe instalacji elektrycznych w obiektach budowlanych. PN-E Wytyczne do instalacji elektrycznych. Dobór i montaŝ wyposaŝenia elektrycznego. Oprzewodowanie PN-EN Stosowanie połączeń wyrównawczych i uziemiających w budynkach z zainstalowanym sprzętem informatycznym. PN-IEC : PN-IEC l : PN-IEC :2002 PN-IEC PN-86/E-05003, 01 PN-86/E PN-86/E PN-92/N Ochrona odgromowa obiektów budowlanych. Zasady ogólne Ochrona odgromowa obiektów budowlanych. Zasady ogólne Wybór poziomów ochrony dla urządzeń piorunochronnych Ochrona odgromowa obiektów budowlanych. Zasady ogólne Przewodnik Badanie, Projektowanie, montaŝ, konserwacja i sprawdzania urządzeń piorunochronnych. Ochrona przed piorunowym impulsem elektromagnetycznym. Zasady ogólne. Ochrona odgromowa obiektów budowlanych. Wymagania ogólne Ochrona odgromowa obiektów budowlanych. Ochrona obostrzona. Ochrona odgromowa obiektów budowlanych. Ochrona specjalna. Znaki bezpieczeństwa. Ewakuacja Inne dokumenty Warunki techniczne wykonania i odbioru robót budowlano-montaŝowych - Tom V - Instalacje elektryczne Przepisy Budowy Urządzeń Elektroenergetycznych Przepisy Eksploatacji Urządzeń Elektroenergetycznych Prawo Budowlane z dnia r. (tj. Dz.U. Nr 207, Póz z 2003r. z późn. zm.) Rozp. Ministra Infrastruktury z dnia r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (Dz.U. Nr 75, Póz. 690 z 2002r. z póŝn. zm.) Opracował:
