1 ATLAS Sp. z o.o. Przybysławice 43 A Raszków Prefabrykowana betonowa obudowa stacji typ ASTD-GPZ Stacja Elektroenergetyczna 110/15 kv Skarbimierz Materiały wykorzystane do realizacji zadania Zleceniodawca: Zlecenie: ELFEKO S.A. Ul. Hutnicza 20A Gdynia Zamówienie nr 01-Skarbimierz-15 Z dnia 20 lipca 2015 r. Nr zlecenie ATLAS: Nr fabryczny: IT

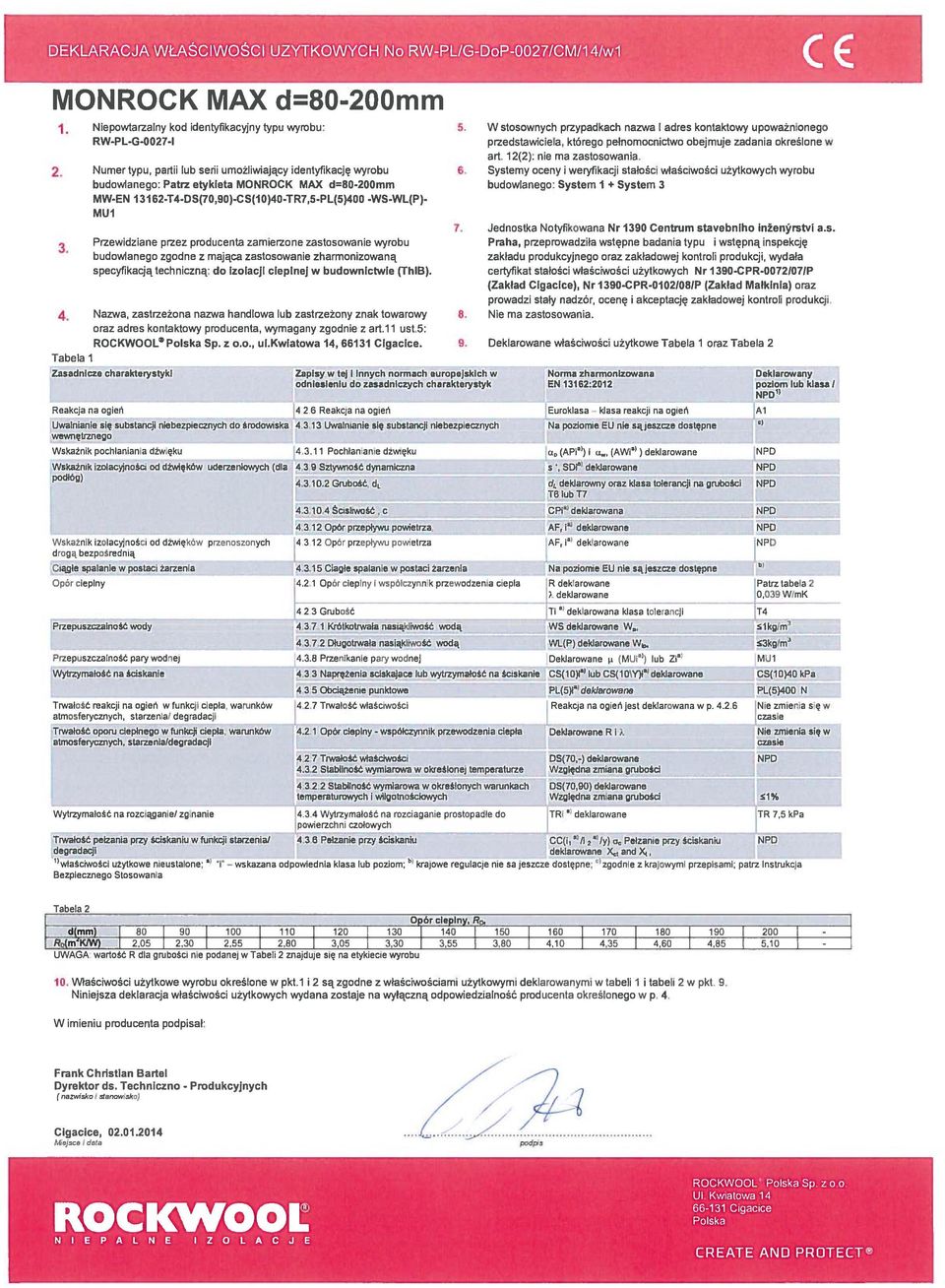

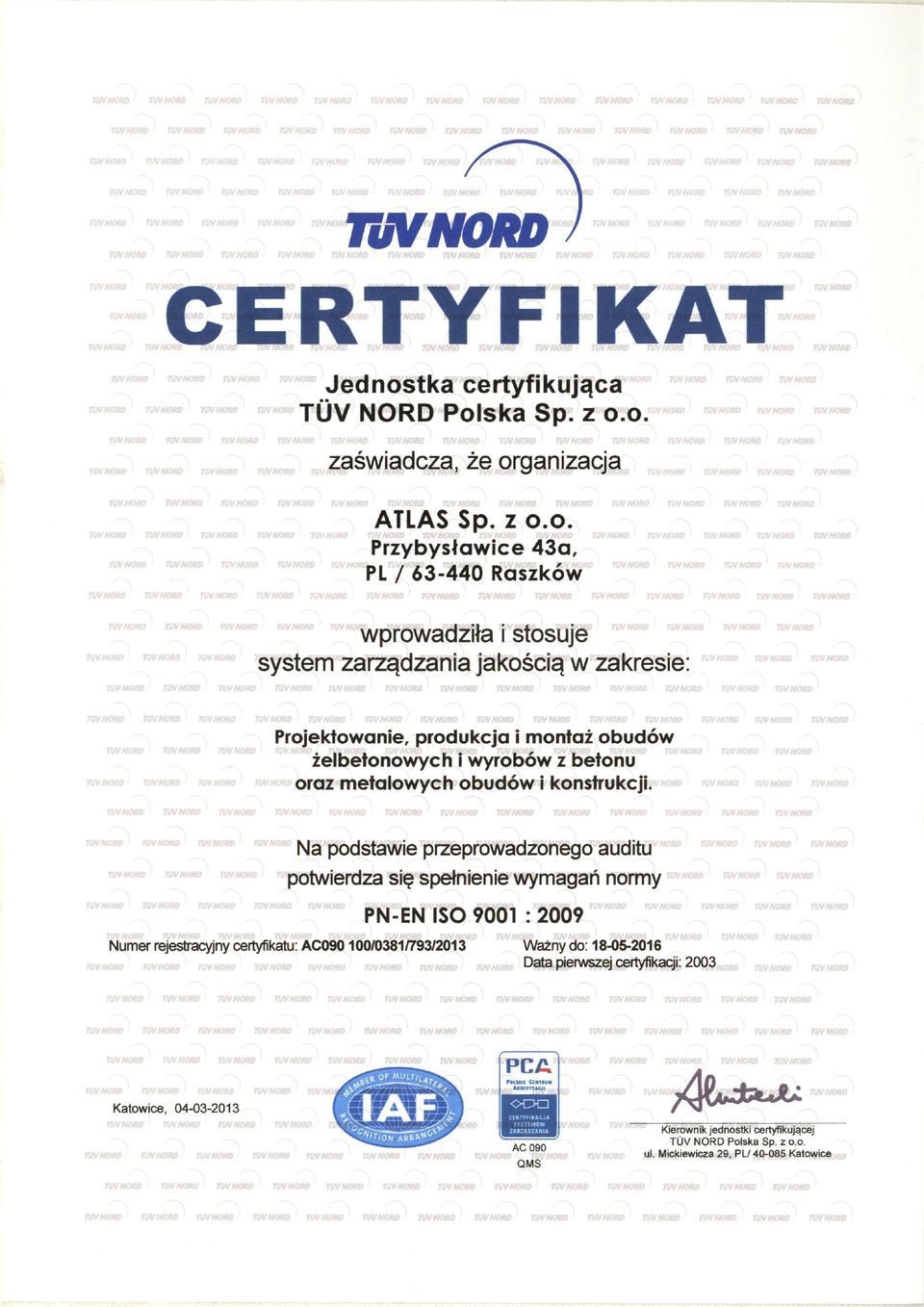

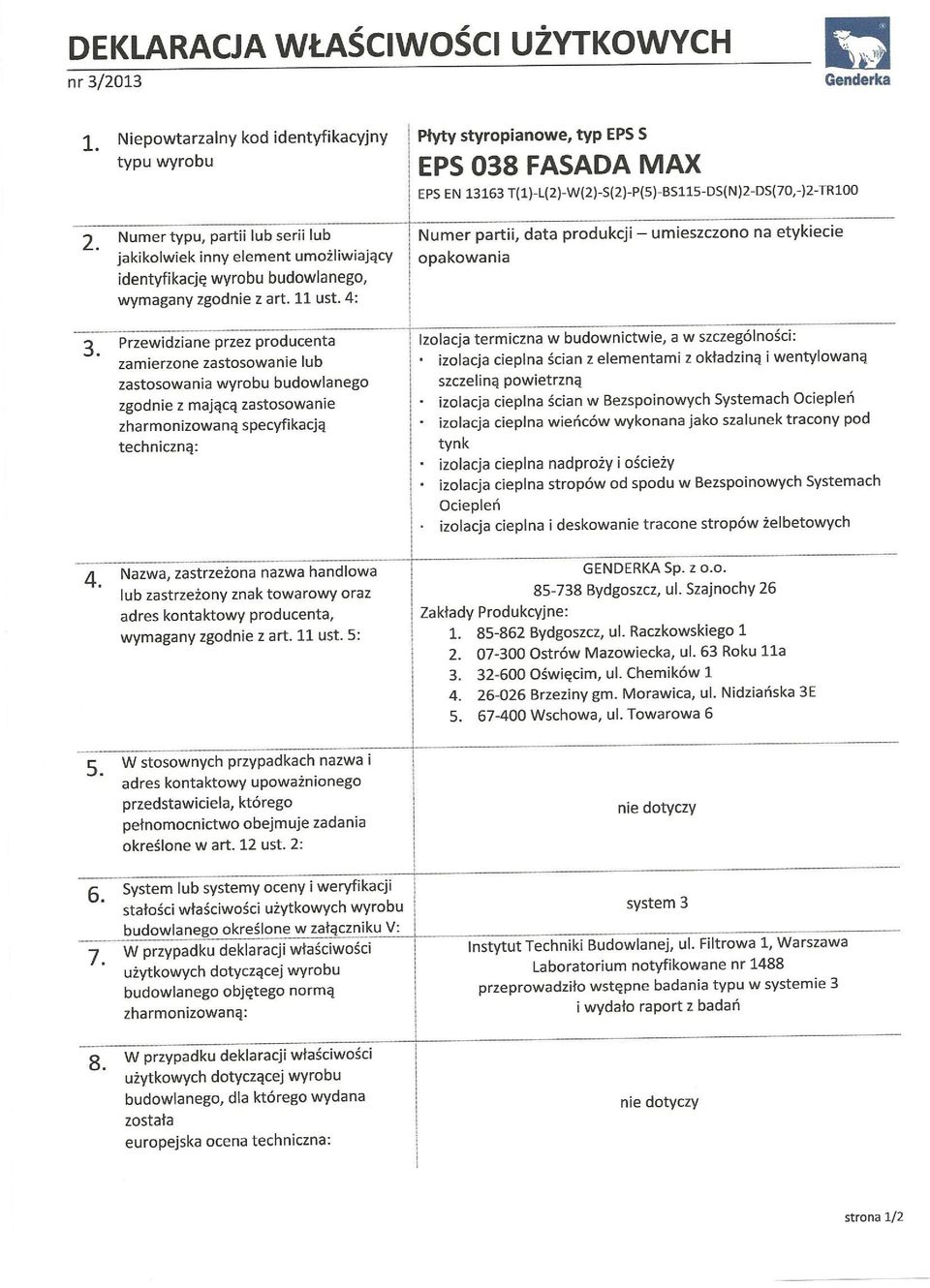

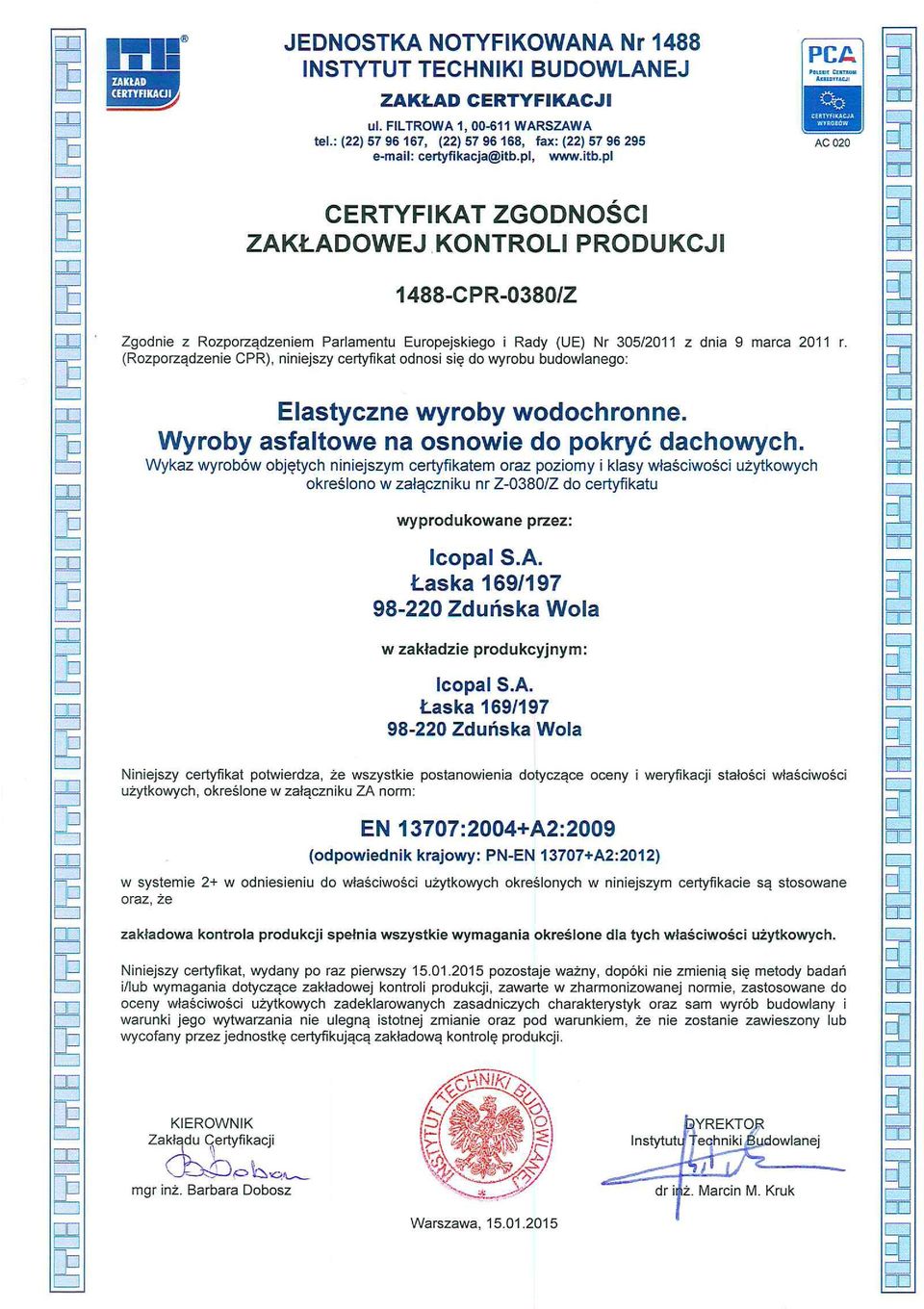

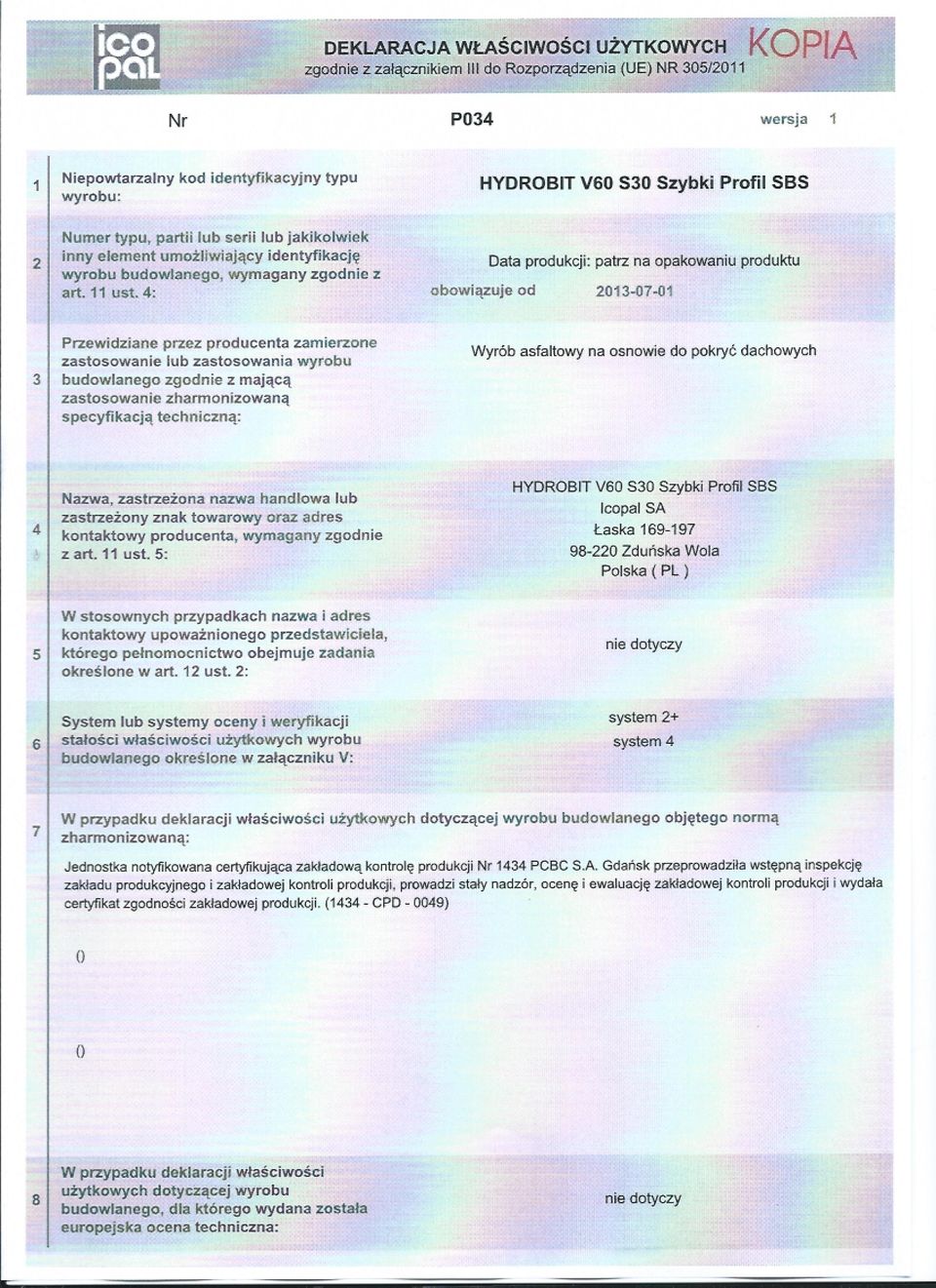

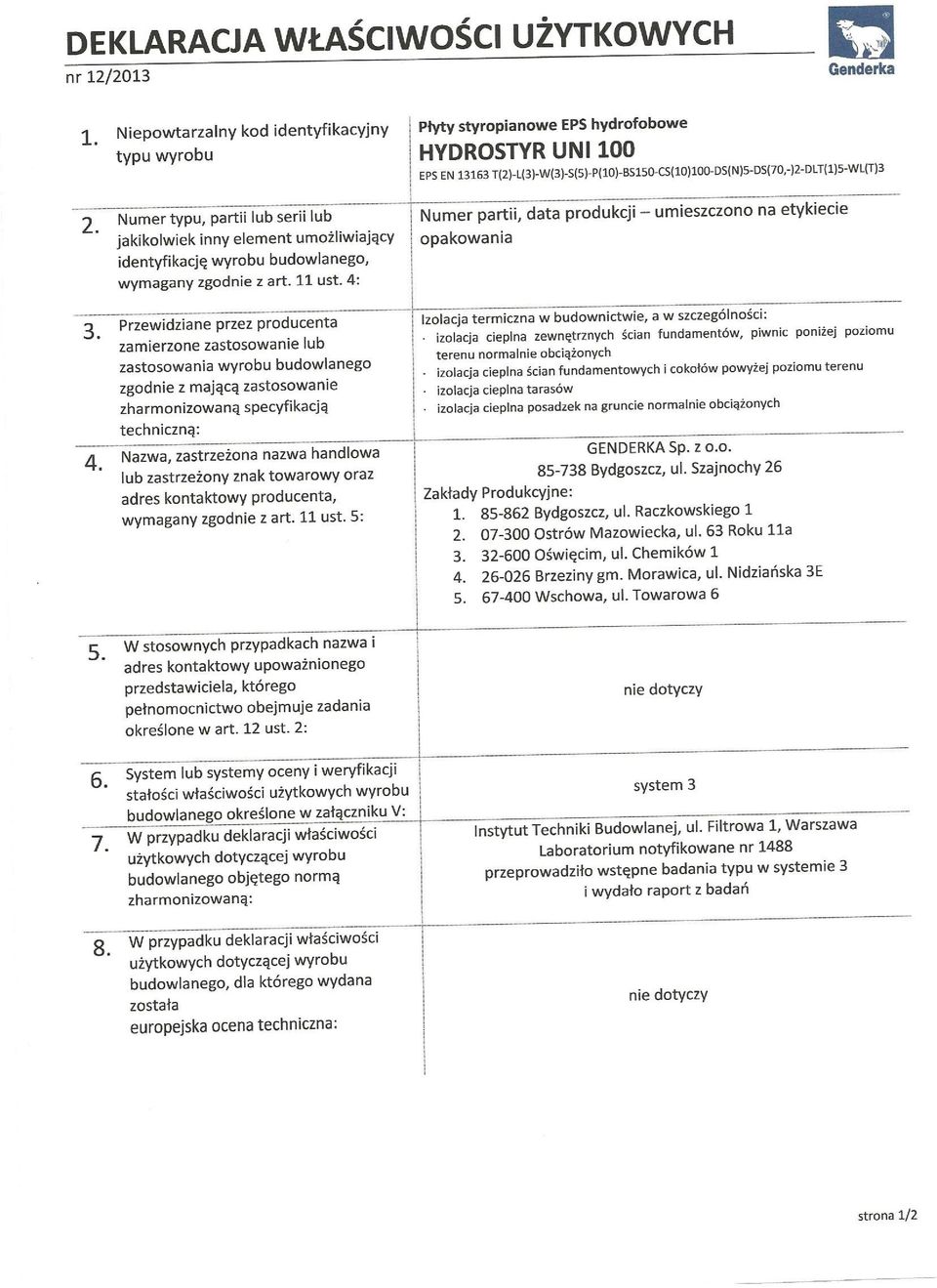

2 ATLAS Sp. z o.o. Przybysławice 43 A Raszków Zadanie: SE Skarbimierz Nr fabr. IT Data Zakres: Obudowa stacji elektroenergetycznej typ ASTD-GPZ, GPO Nowe Czarnowo 127 liostopada 2015 roku MATERIAŁY WYKORZYSTANE DO REALIZACJI ZADANIA Lp. Nazwa Uwagi Deklaracja zgodności producenta na obudowę betonową ASTD-GPZ Certyfikat dla systemu zarządzania EN ISO 9001:2009 Nr Nr rej. certyfikatu: AC /0381/793/ Wełna mineralna ROCKWOOL Monrock 4. Wełna mineralna ROCKWOOL Dachrock Deklaracja właściwości użytkowych nr RW-PL/G-DoP-0027/CM/14/w1 Deklaracja właściwości użytkowych nr RW-PL/G-DoP-0007/CM/14/w HYDROBIT V60 S30 papa asfaltowa wierzchniego krycia ICOPAL papa asfaltowa podkładowa Glasbit G200 S40 papa asfaltowa wierzchniego krycia Alfa Top 5.0 Deklaracja właściwości użytkowych nr Certyfikat Zakładowej Kontroli Produkcji nr 1488-CPR-0380/Z Informacja techniczna 7. Zaprawa posadzkowa IZOLBET Deklaracja zgodności EC nr 46/CHB- Z/ Płyty styropianowe EPS hydrofobowe HYDROSTYR UNI 100 Płyty styropianowe EPS S EPS 038 FASADA MAX Zestaw wyrobów do wykonywania ociepleń ścian zewnętrznych budynków systemem BOLIX Deklaracja właściwości użytkowych nr 12/2013 Deklaracja właściwości użytkowych nr 3/2013 Certyfikat Zakładowej Kontroli Produkcji nr ITB-003/Z 11. Farba emulsyjna akrylowa AKRYLIT 3000 PW Deklaracja zgodności producenta Nr DZ-PPGDP-030-EU Rynny dachowe i elementy wyposażenia (Marley) Deklaracja zgodności nr MD2/R Deklaracja zgodności nr MD/DP/01/2007

3

4

5

6

7

8

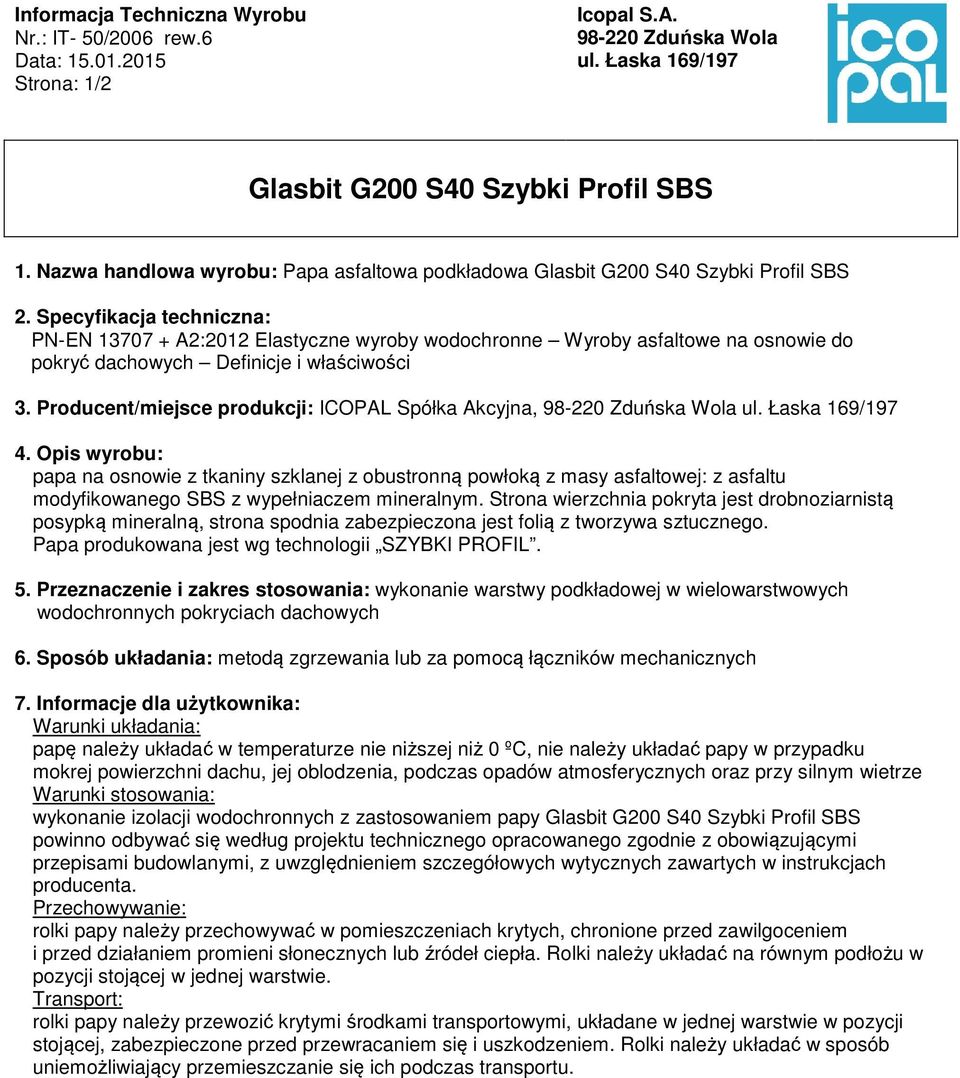

9 Informacja Techniczna Wyrobu Nr.: IT- 50/2006 rew.6 Data: Strona: 1/2 Icopal S.A Zduńska Wola ul. Łaska 169/197 Glasbit G200 S40 Szybki Profil SBS 1. Nazwa handlowa wyrobu: Papa asfaltowa podkładowa Glasbit G200 S40 Szybki Profil SBS 2. Specyfikacja techniczna: PN-EN A2:2012 Elastyczne wyroby wodochronne Wyroby asfaltowe na osnowie do pokryć dachowych Definicje i właściwości 3. Producent/miejsce produkcji: ICOPAL Spółka Akcyjna, Zduńska Wola ul. Łaska 169/ Opis wyrobu: papa na osnowie z tkaniny szklanej z obustronną powłoką z masy asfaltowej: z asfaltu modyfikowanego SBS z wypełniaczem mineralnym. Strona wierzchnia pokryta jest drobnoziarnistą posypką mineralną, strona spodnia zabezpieczona jest folią z tworzywa sztucznego. Papa produkowana jest wg technologii SZYBKI PROFIL. 5. Przeznaczenie i zakres stosowania: wykonanie warstwy podkładowej w wielowarstwowych wodochronnych pokryciach dachowych 6. Sposób układania: metodą zgrzewania lub za pomocą łączników mechanicznych 7. Informacje dla użytkownika: Warunki układania: papę należy układać w temperaturze nie niższej niż 0 ºC, nie należy układać papy w przypadku mokrej powierzchni dachu, jej oblodzenia, podczas opadów atmosferycznych oraz przy silnym wietrze Warunki stosowania: wykonanie izolacji wodochronnych z zastosowaniem papy Glasbit G200 S40 Szybki Profil SBS powinno odbywać się według projektu technicznego opracowanego zgodnie z obowiązującymi przepisami budowlanymi, z uwzględnieniem szczegółowych wytycznych zawartych w instrukcjach producenta. Przechowywanie: rolki papy należy przechowywać w pomieszczeniach krytych, chronione przed zawilgoceniem i przed działaniem promieni słonecznych lub źródeł ciepła. Rolki należy układać na równym podłożu w pozycji stojącej w jednej warstwie. Transport: rolki papy należy przewozić krytymi środkami transportowymi, układane w jednej warstwie w pozycji stojącej, zabezpieczone przed przewracaniem się i uszkodzeniem. Rolki należy układać w sposób uniemożliwiający przemieszczanie się ich podczas transportu.

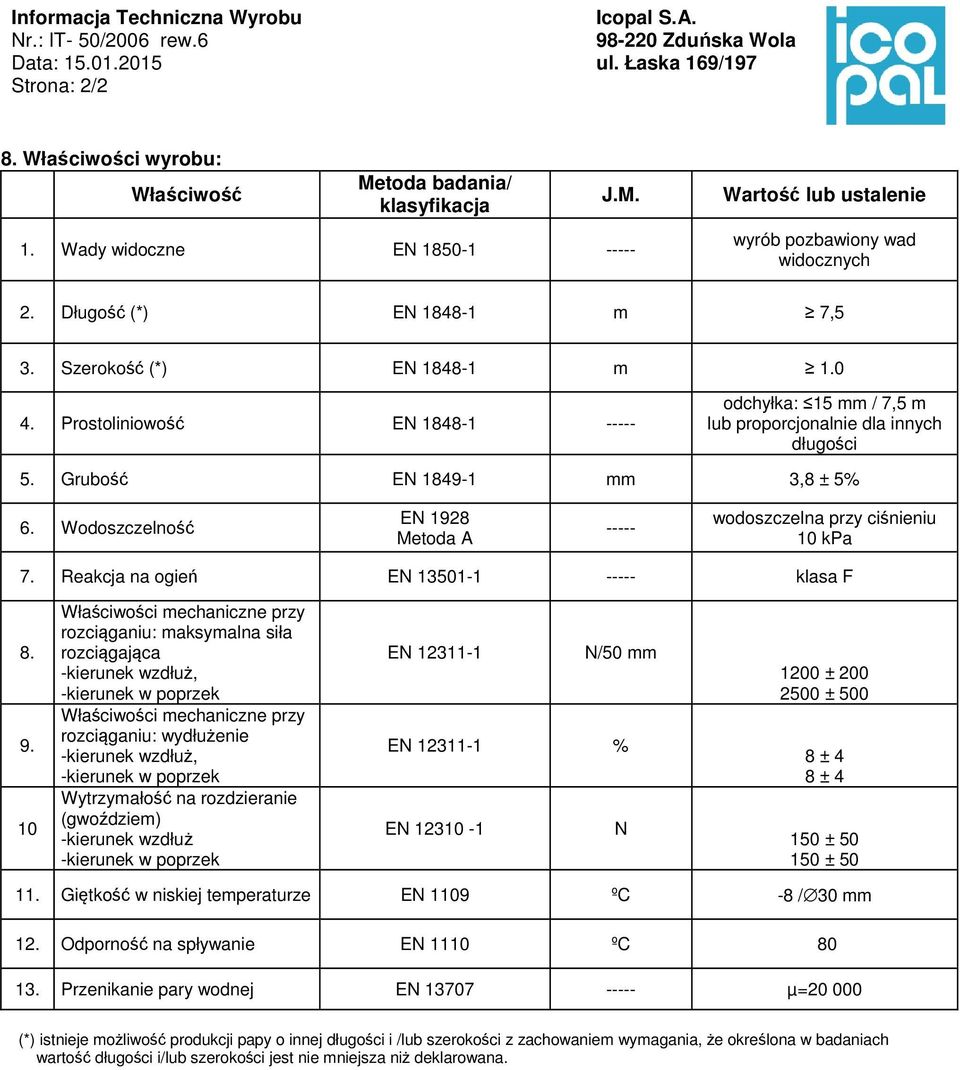

10 Informacja Techniczna Wyrobu Nr.: IT- 50/2006 rew.6 Data: Strona: 2/2 Icopal S.A Zduńska Wola ul. Łaska 169/ Właściwości wyrobu: Właściwość Metoda badania/ klasyfikacja J.M. 1. Wady widoczne EN Wartość lub ustalenie wyrób pozbawiony wad widocznych 2. Długość (*) EN m 7,5 3. Szerokość (*) EN m Prostoliniowość EN odchyłka: 15 mm / 7,5 m lub proporcjonalnie dla innych długości 5. Grubość EN mm 3,8 ± 5% 6. Wodoszczelność EN 1928 Metoda A wodoszczelna przy ciśnieniu 10 kpa 7. Reakcja na ogień EN klasa F Właściwości mechaniczne przy rozciąganiu: maksymalna siła rozciągająca -kierunek wzdłuż, -kierunek w poprzek Właściwości mechaniczne przy rozciąganiu: wydłużenie -kierunek wzdłuż, -kierunek w poprzek Wytrzymałość na rozdzieranie (gwoździem) -kierunek wzdłuż -kierunek w poprzek EN N/50 mm EN % EN N 1200 ± ± ± 4 8 ± ± ± Giętkość w niskiej temperaturze EN 1109 ºC -8 / 30 mm 12. Odporność na spływanie EN 1110 ºC Przenikanie pary wodnej EN µ= (*) istnieje możliwość produkcji papy o innej długości i /lub szerokości z zachowaniem wymagania, że określona w badaniach wartość długości i/lub szerokości jest nie mniejsza niż deklarowana.

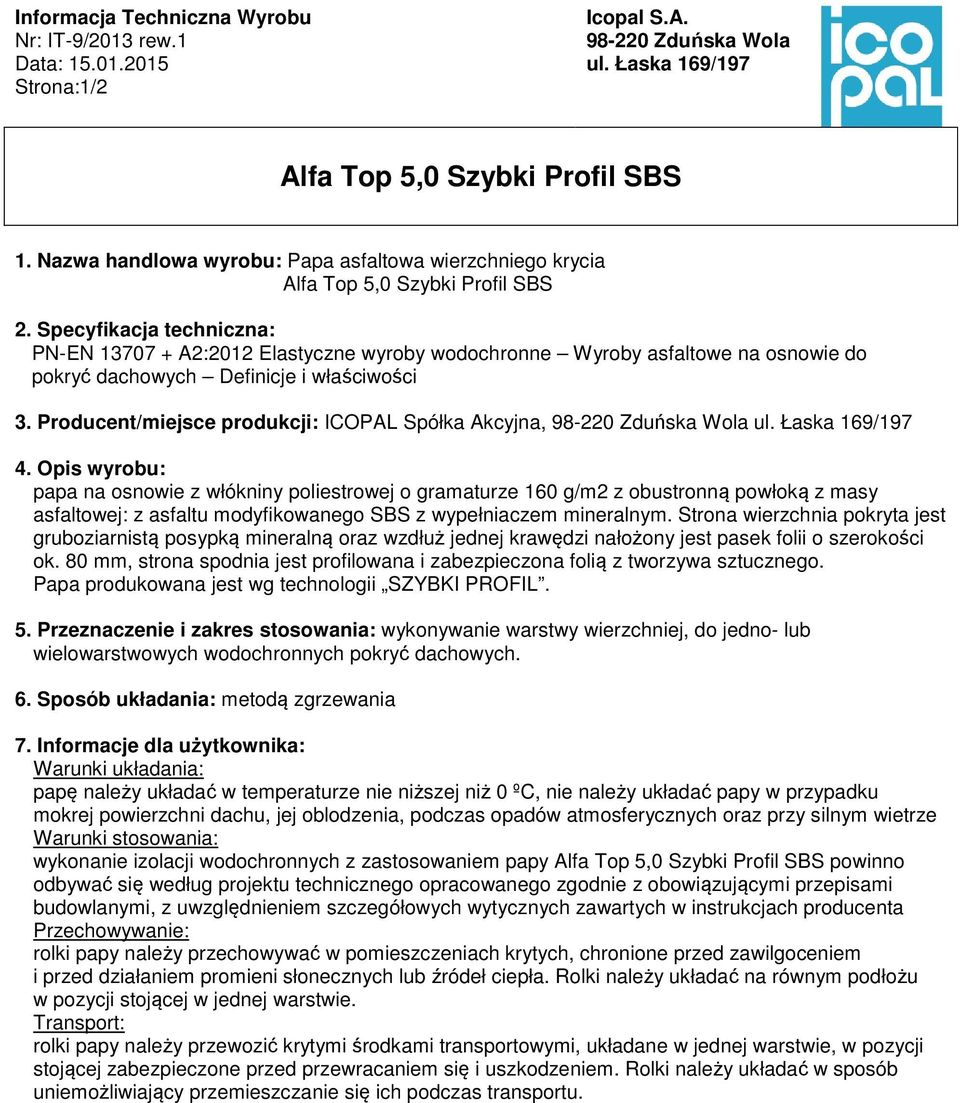

11 Informacja Techniczna Wyrobu Nr: IT-9/2013 rew.1 Data: Strona:1/2 Icopal S.A Zduńska Wola ul. Łaska 169/197 Alfa Top 5,0 Szybki Profil SBS 1. Nazwa handlowa wyrobu: Papa asfaltowa wierzchniego krycia Alfa Top 5,0 Szybki Profil SBS 2. Specyfikacja techniczna: PN-EN A2:2012 Elastyczne wyroby wodochronne Wyroby asfaltowe na osnowie do pokryć dachowych Definicje i właściwości 3. Producent/miejsce produkcji: ICOPAL Spółka Akcyjna, Zduńska Wola ul. Łaska 169/ Opis wyrobu: papa na osnowie z włókniny poliestrowej o gramaturze 160 g/m2 z obustronną powłoką z masy asfaltowej: z asfaltu modyfikowanego SBS z wypełniaczem mineralnym. Strona wierzchnia pokryta jest gruboziarnistą posypką mineralną oraz wzdłuż jednej krawędzi nałożony jest pasek folii o szerokości ok. 80 mm, strona spodnia jest profilowana i zabezpieczona folią z tworzywa sztucznego. Papa produkowana jest wg technologii SZYBKI PROFIL. 5. Przeznaczenie i zakres stosowania: wykonywanie warstwy wierzchniej, do jedno- lub wielowarstwowych wodochronnych pokryć dachowych. 6. Sposób układania: metodą zgrzewania 7. Informacje dla użytkownika: Warunki układania: papę należy układać w temperaturze nie niższej niż 0 ºC, nie należy układać papy w przypadku mokrej powierzchni dachu, jej oblodzenia, podczas opadów atmosferycznych oraz przy silnym wietrze Warunki stosowania: wykonanie izolacji wodochronnych z zastosowaniem papy Alfa Top 5,0 Szybki Profil SBS powinno odbywać się według projektu technicznego opracowanego zgodnie z obowiązującymi przepisami budowlanymi, z uwzględnieniem szczegółowych wytycznych zawartych w instrukcjach producenta Przechowywanie: rolki papy należy przechowywać w pomieszczeniach krytych, chronione przed zawilgoceniem i przed działaniem promieni słonecznych lub źródeł ciepła. Rolki należy układać na równym podłożu w pozycji stojącej w jednej warstwie. Transport: rolki papy należy przewozić krytymi środkami transportowymi, układane w jednej warstwie, w pozycji stojącej zabezpieczone przed przewracaniem się i uszkodzeniem. Rolki należy układać w sposób uniemożliwiający przemieszczanie się ich podczas transportu.

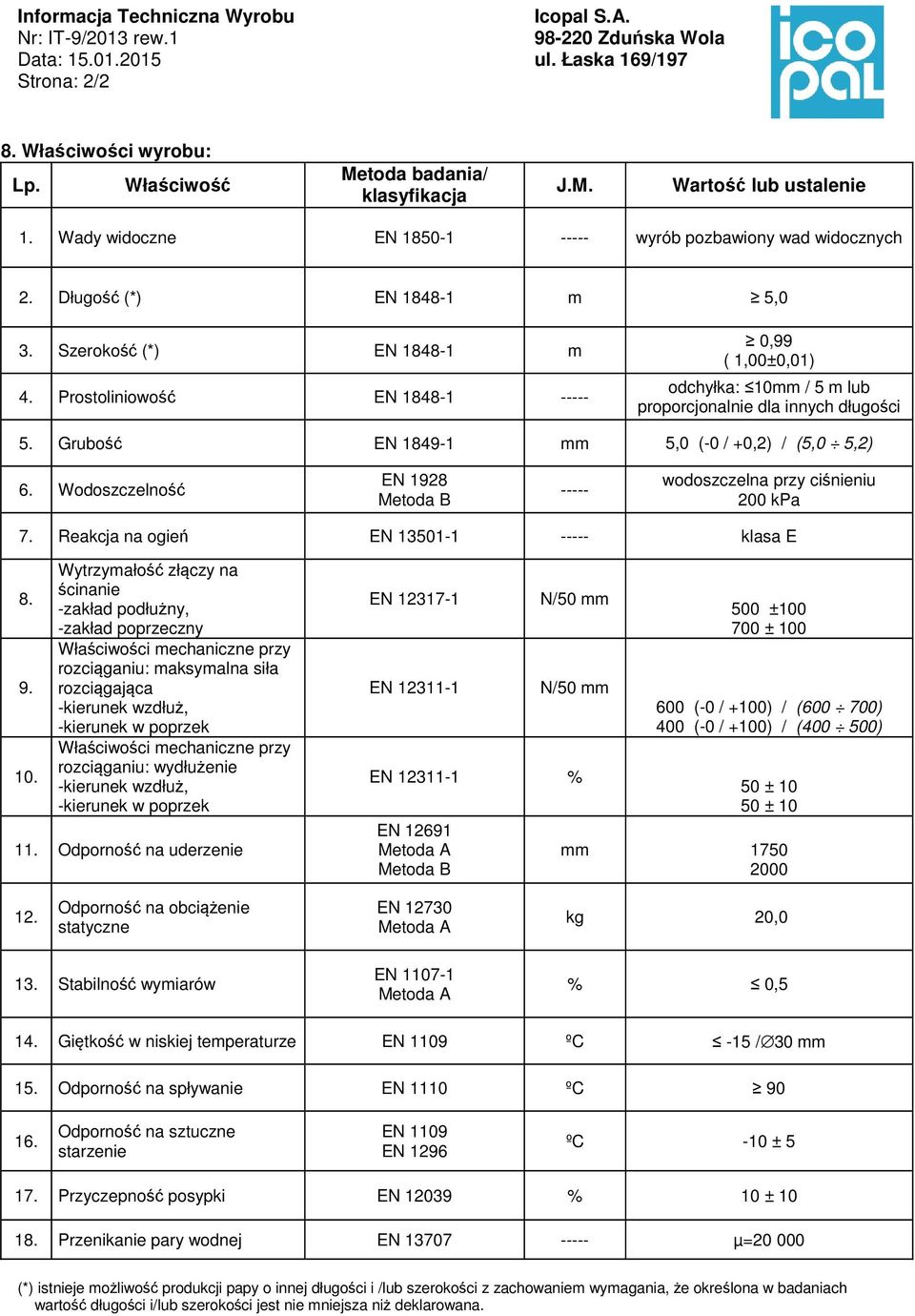

12 Informacja Techniczna Wyrobu Nr: IT-9/2013 rew.1 Data: Strona: 2/2 Icopal S.A Zduńska Wola ul. Łaska 169/ Właściwości wyrobu: Lp. Właściwość Metoda badania/ klasyfikacja J.M. Wartość lub ustalenie 1. Wady widoczne EN wyrób pozbawiony wad widocznych 2. Długość (*) EN m 5,0 3. Szerokość (*) EN m 4. Prostoliniowość EN ,99 ( 1,00±0,01) odchyłka: 10mm / 5 m lub proporcjonalnie dla innych długości 5. Grubość EN mm 5,0 (-0 / +0,2) / (5,0 5,2) 6. Wodoszczelność EN 1928 Metoda B wodoszczelna przy ciśnieniu 200 kpa 7. Reakcja na ogień EN klasa E Wytrzymałość złączy na ścinanie -zakład podłużny, -zakład poprzeczny Właściwości mechaniczne przy rozciąganiu: maksymalna siła rozciągająca -kierunek wzdłuż, -kierunek w poprzek Właściwości mechaniczne przy rozciąganiu: wydłużenie -kierunek wzdłuż, -kierunek w poprzek 11. Odporność na uderzenie EN EN N/50 mm N/50 mm EN % EN Metoda A Metoda B 500 ± ± (-0 / +100) / ( ) 400 (-0 / +100) / ( ) 50 ± ± 10 mm Odporność na obciążenie statyczne EN Metoda A kg 20,0 13. Stabilność wymiarów EN Metoda A % 0,5 14. Giętkość w niskiej temperaturze EN 1109 ºC -15 / 30 mm 15. Odporność na spływanie EN 1110 ºC Odporność na sztuczne starzenie EN 1109 EN 1296 ºC -10 ± Przyczepność posypki EN % 10 ± Przenikanie pary wodnej EN µ= (*) istnieje możliwość produkcji papy o innej długości i /lub szerokości z zachowaniem wymagania, że określona w badaniach wartość długości i/lub szerokości jest nie mniejsza niż deklarowana.

13 Deklaracja zgodności EC nr 46/CHB-Z/ Producent wyrobu budowlanego: IZOLBET Kazimierz Majchrzak i Wspólnicy Spółka Jawna ul. Kowalska Gostynin (nazwa i adres producenta oraz adres zakładu produkującego wyrób budowlany) 2. Opis wyrobu budowlanego: Zaprawa posadzkowa IZOLBET ZP-cM12 cementowa 3. Postanowienia, którym odpowiada wyrób: L.p. CE IZOLBET Kazimierz Majchrzak i Wspólnicy Sp. Jawna ul. Kowalska Gostynin 06 PN-EN 13813:2003 CT-C12-F3 Materiał przeznaczony do wykonania podkładów podłogowych na bazie cementu, do stosowania wewnątrz i na zewnątrz obiektów budowlanych WŁAŚCIWOŚCI ŚWIEŻEJ I ZWIĄZANEJ ZAPRAWY ZP-cM12 Deklarowana cecha przy ilości 3,25 l wody na 25 kg suchej zaprawy Jednostka Wartość deklarowana 4. Zastosowanie w określonych warunkach: Do wykonywania podkładów cementowych metodą tradycyjną, nie podlegających ścieraniu pod różnego rodzaju warstwy wykładzinowe wewnątrz i na zewnątrz budynków. Grubość warstwy od 25mm. 5. Zharmonizowana specyfikacja techniczna wyrobu: PN-EN 13813:2003 Podkłady podłogowe oraz materiały do ich wykonania Materiały Właściwości i wymagania. Sposób badania 1 Wytrzymałość na ściskanie, klasa wytrzymałości MPa >12 C12 PN-EN Wytrzymałość na zginanie, klasa wytrzymałości MPa >3 F3 PN-EN Maksymalna frakcja kruszywa mm 2,0 4 Reakcja na ogień Klasa A1 PN-EN 13813:2003 p Oznaczenie i siedziba notyfikowanej jednostki, która brała udział w ocenie zgodności wyrobu budowlanego: system oceny zgodności 4 ( - ) Gostynin, (miejsce i data wystawienia).... (imię i nazwisko i podpis osoby upoważnionej)

14

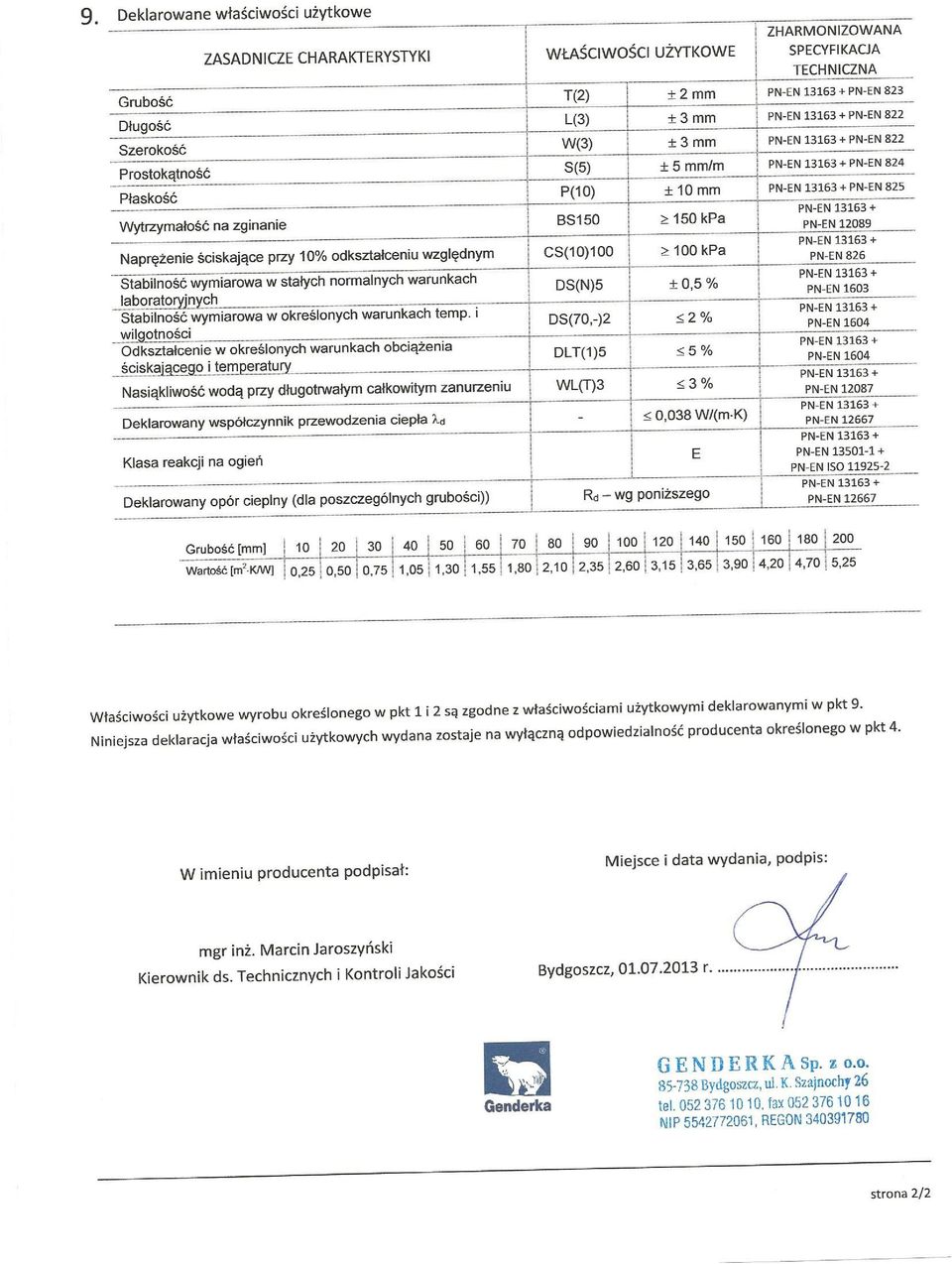

15

16

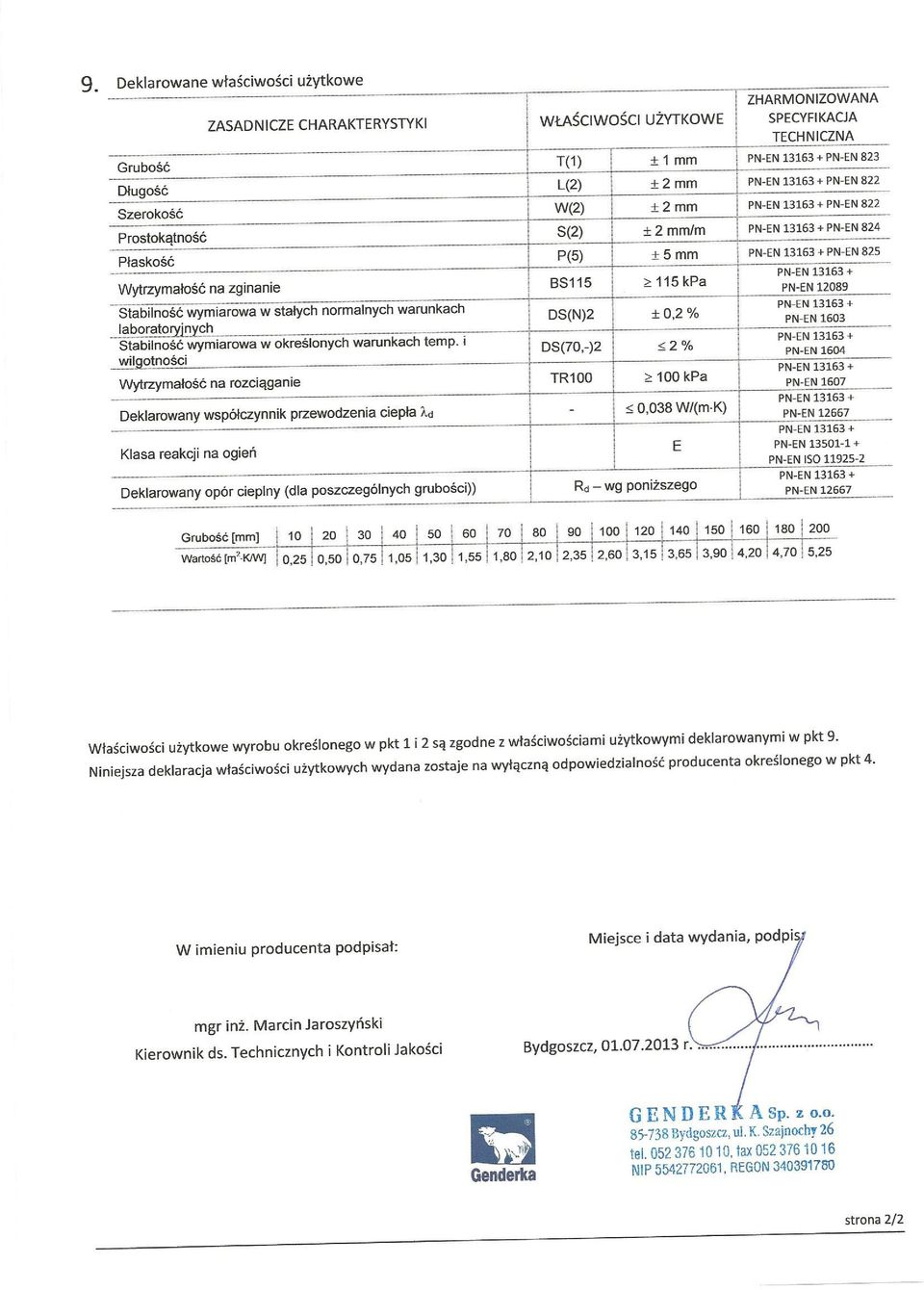

17

18

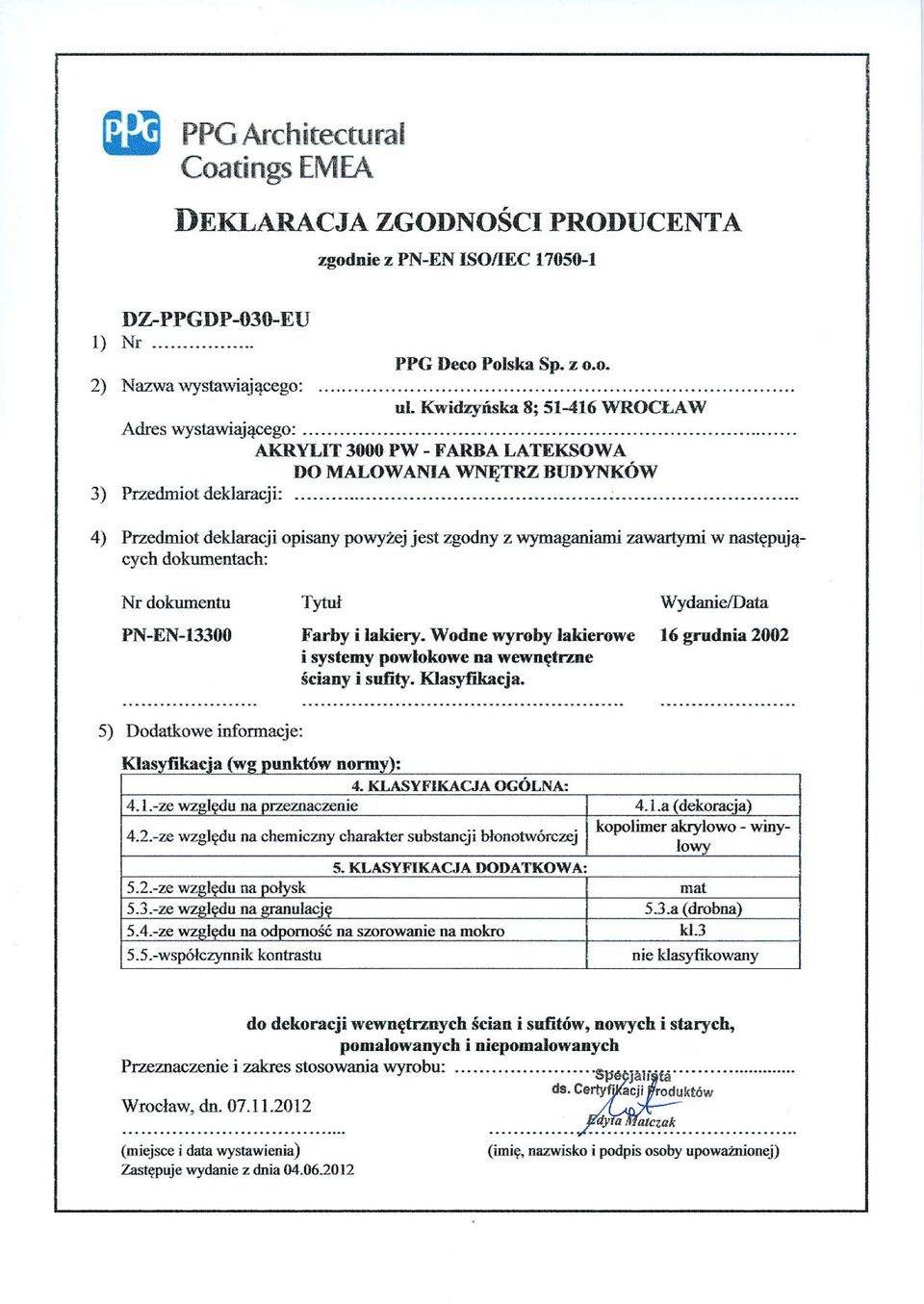

19

20

21
