1 0

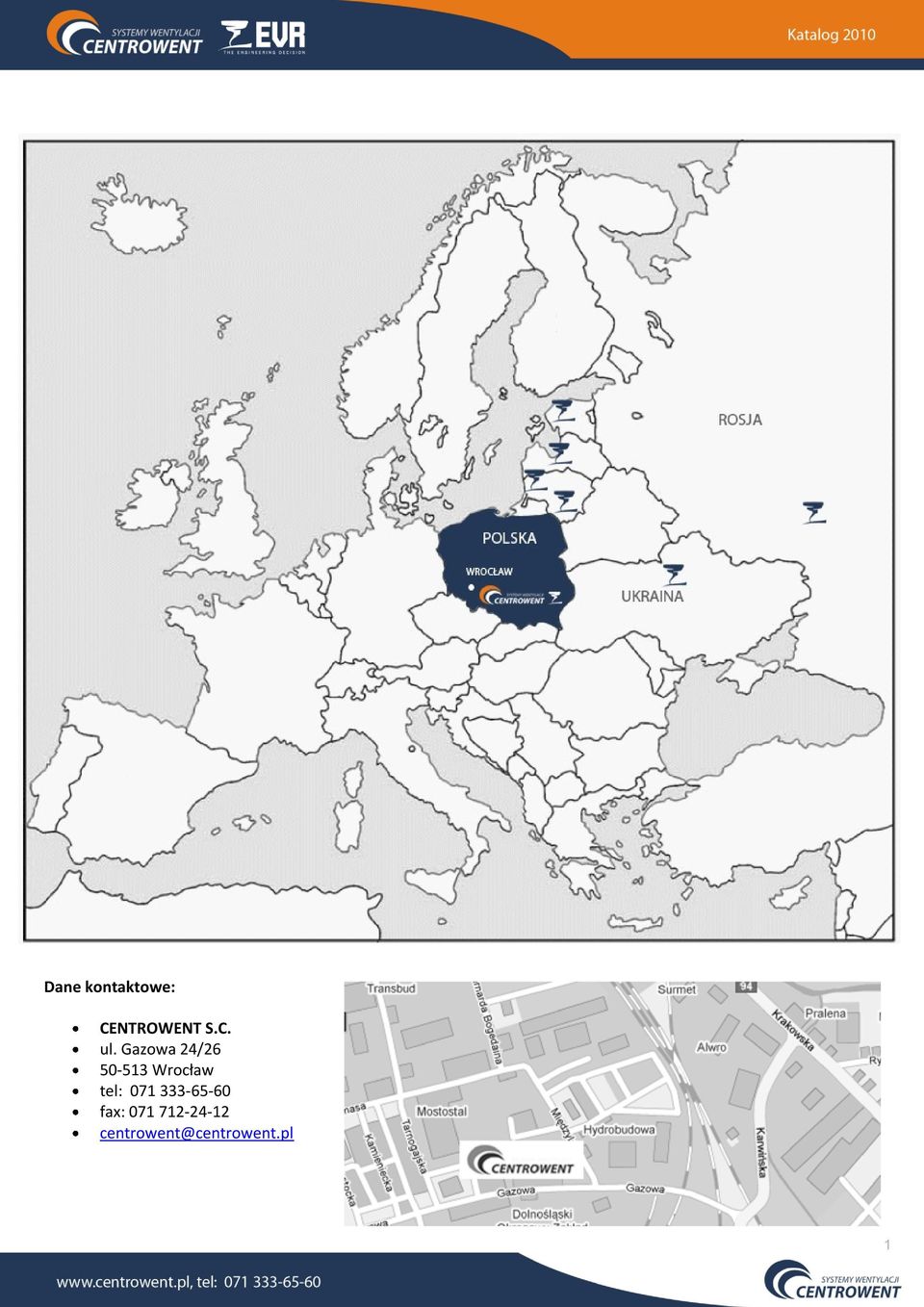

2 Dane kontaktowe: CENTROWENT S.C. ul. Gazowa 24/ Wrocław tel: fax:

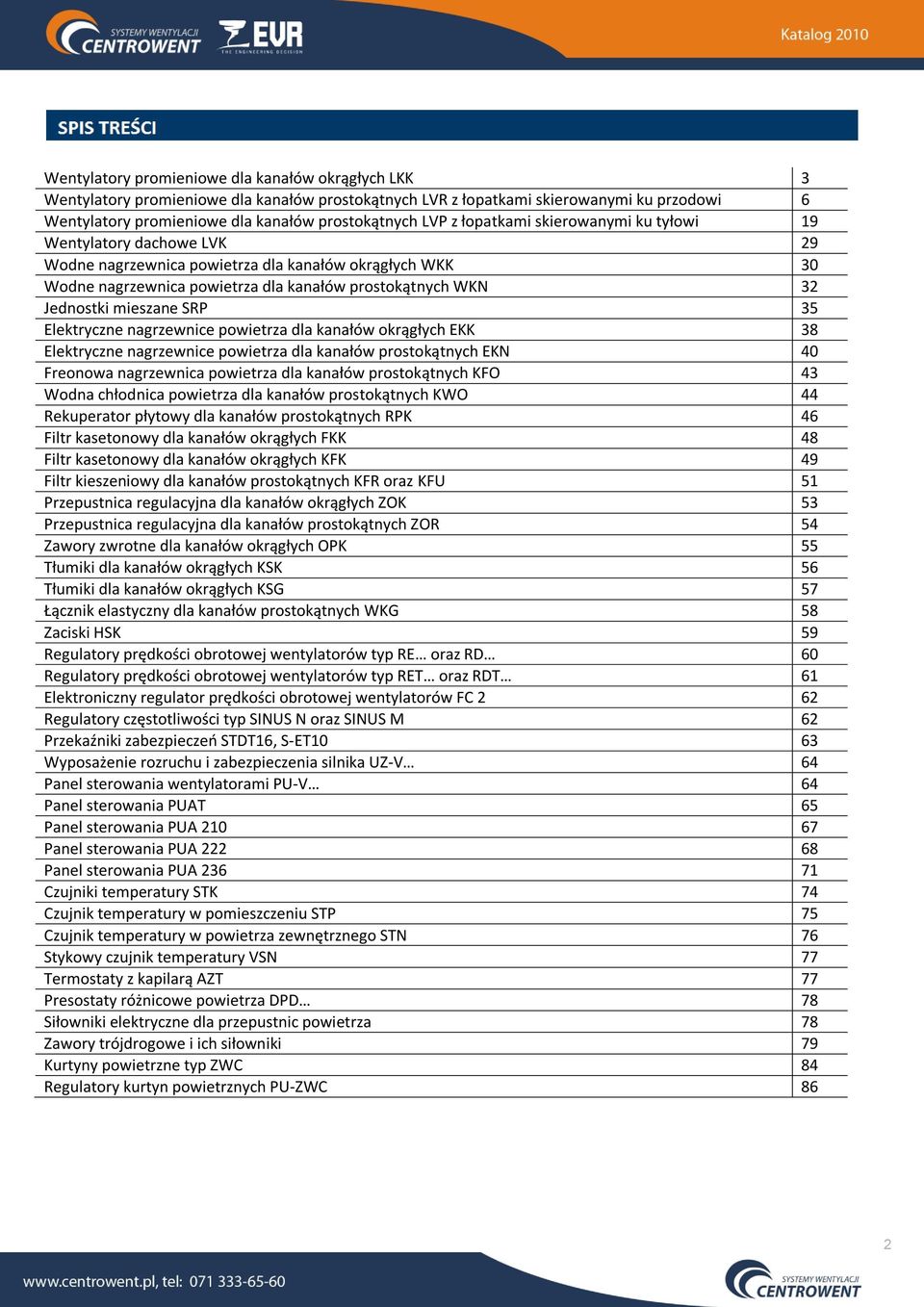

3 Wentylatory promieniowe dla kanałów okrągłych LKK 3 Wentylatory promieniowe dla kanałów prostokątnych LVR z łopatkami skierowanymi ku przodowi 6 Wentylatory promieniowe dla kanałów prostokątnych LVP z łopatkami skierowanymi ku tyłowi 19 Wentylatory dachowe LVK 29 Wodne nagrzewnica powietrza dla kanałów okrągłych WKK 30 Wodne nagrzewnica powietrza dla kanałów prostokątnych WKN 32 Jednostki mieszane SRP 35 Elektryczne nagrzewnice powietrza dla kanałów okrągłych EKK 38 Elektryczne nagrzewnice powietrza dla kanałów prostokątnych EKN 40 Freonowa nagrzewnica powietrza dla kanałów prostokątnych KFO 43 Wodna chłodnica powietrza dla kanałów prostokątnych KWO 44 Rekuperator płytowy dla kanałów prostokątnych RPK 46 Filtr kasetonowy dla kanałów okrągłych FKK 48 Filtr kasetonowy dla kanałów okrągłych KFK 49 Filtr kieszeniowy dla kanałów prostokątnych KFR oraz KFU 51 Przepustnica regulacyjna dla kanałów okrągłych ZOK 53 Przepustnica regulacyjna dla kanałów prostokątnych ZOR 54 Zawory zwrotne dla kanałów okrągłych OPK 55 Tłumiki dla kanałów okrągłych KSK 56 Tłumiki dla kanałów okrągłych KSG 57 Łącznik elastyczny dla kanałów prostokątnych WKG 58 Zaciski HSK 59 Regulatory prędkości obrotowej wentylatorów typ RE oraz RD 60 Regulatory prędkości obrotowej wentylatorów typ RET oraz RDT 61 Elektroniczny regulator prędkości obrotowej wentylatorów FC 2 62 Regulatory częstotliwości typ SINUS N oraz SINUS M 62 Przekaźniki zabezpieczeo STDT16, S-ET10 63 Wyposażenie rozruchu i zabezpieczenia silnika UZ-V 64 Panel sterowania wentylatorami PU-V 64 Panel sterowania PUAT 65 Panel sterowania PUA Panel sterowania PUA Panel sterowania PUA Czujniki temperatury STK 74 Czujnik temperatury w pomieszczeniu STP 75 Czujnik temperatury w powietrza zewnętrznego STN 76 Stykowy czujnik temperatury VSN 77 Termostaty z kapilarą AZT 77 Presostaty różnicowe powietrza DPD 78 Siłowniki elektryczne dla przepustnic powietrza 78 Zawory trójdrogowe i ich siłowniki 79 Kurtyny powietrzne typ ZWC 84 Regulatory kurtyn powietrznych PU-ZWC 86 2

4 Wentylatory serii LKK przeznaczone są do pracy z powietrzem lub innymi nieagresywnymi gazami. Wentylatory montowane są bezpośrednio na kanale o przekroju okrągłym. Maksymalna temperatura powietrza 500C (400C dla LKK 315/1). Wentylatory mogą byd montowane w dowolnej pozycji. Konstrukcja i materiały Obudowa wentylatora jest wykonana z plastiku o wysokiej trwałości. Wentylatory są wyposażone w jedno-fazowe silniki asynchroniczne z rotorem zewnętrznym i łopatkami wirnika skierowanymi ku tyłowi. Wszystkie silniki są wyposażone w zabezpieczenie termiczne, które stanowi wbudowany czujnik temperatury. Zabezpieczenie posiada autorestart. Regulacja wydajności Ilośd dostarczanego powietrza można regulowad poprzez zmianę napięcia zasilania. Zalecane jest użycie regulatorów z tyrystorem elektronicznym (płynna regulacja wydajności) lub transformatorem (krokowa regulacja wydajności). Rozmiary w typoszeregu i podstawowe informacje techniczne Wymiary i waga 3

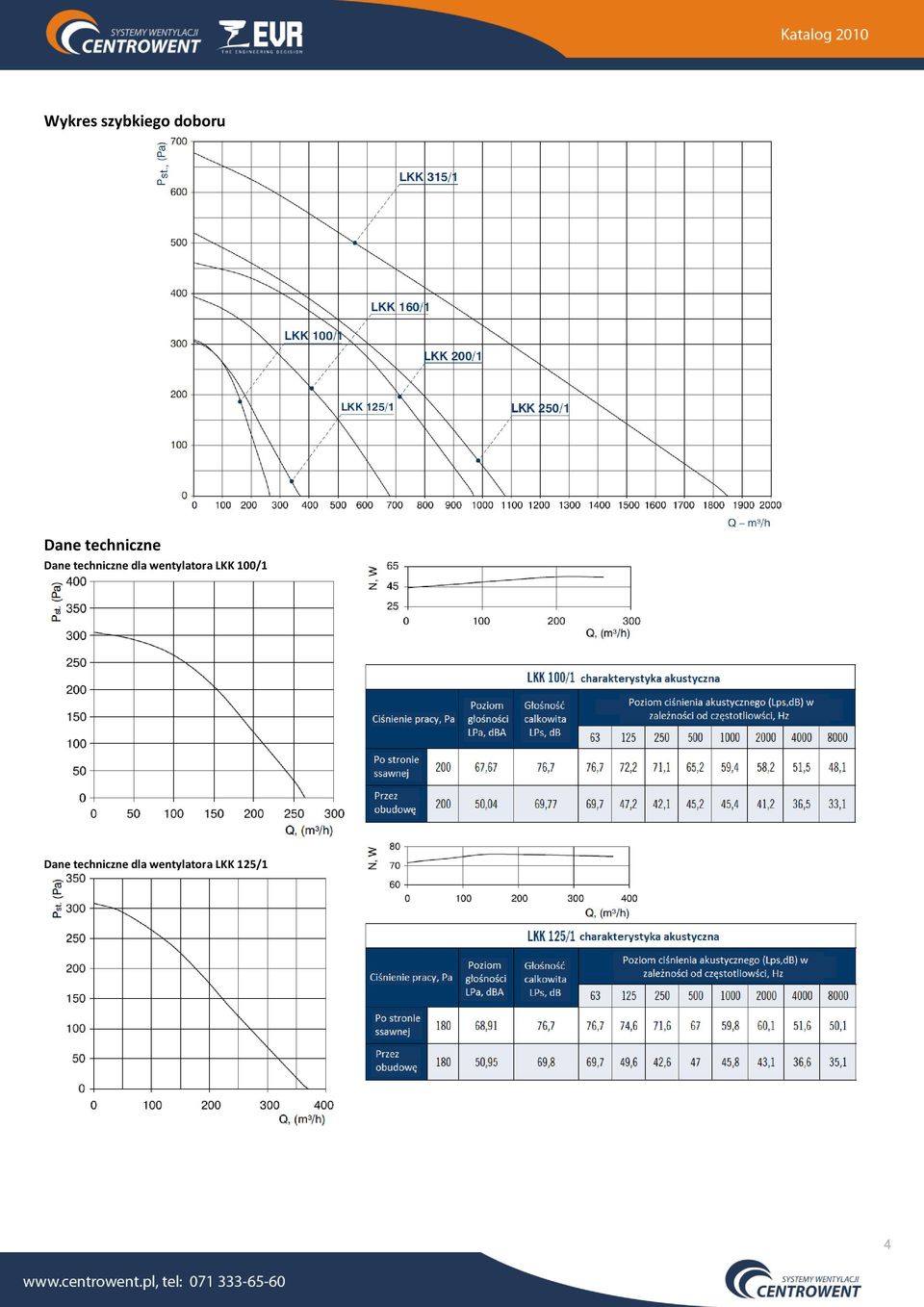

5 Wykres szybkiego doboru Dane techniczne Dane techniczne dla wentylatora LKK 100/1 Dane techniczne dla wentylatora LKK 125/1 4

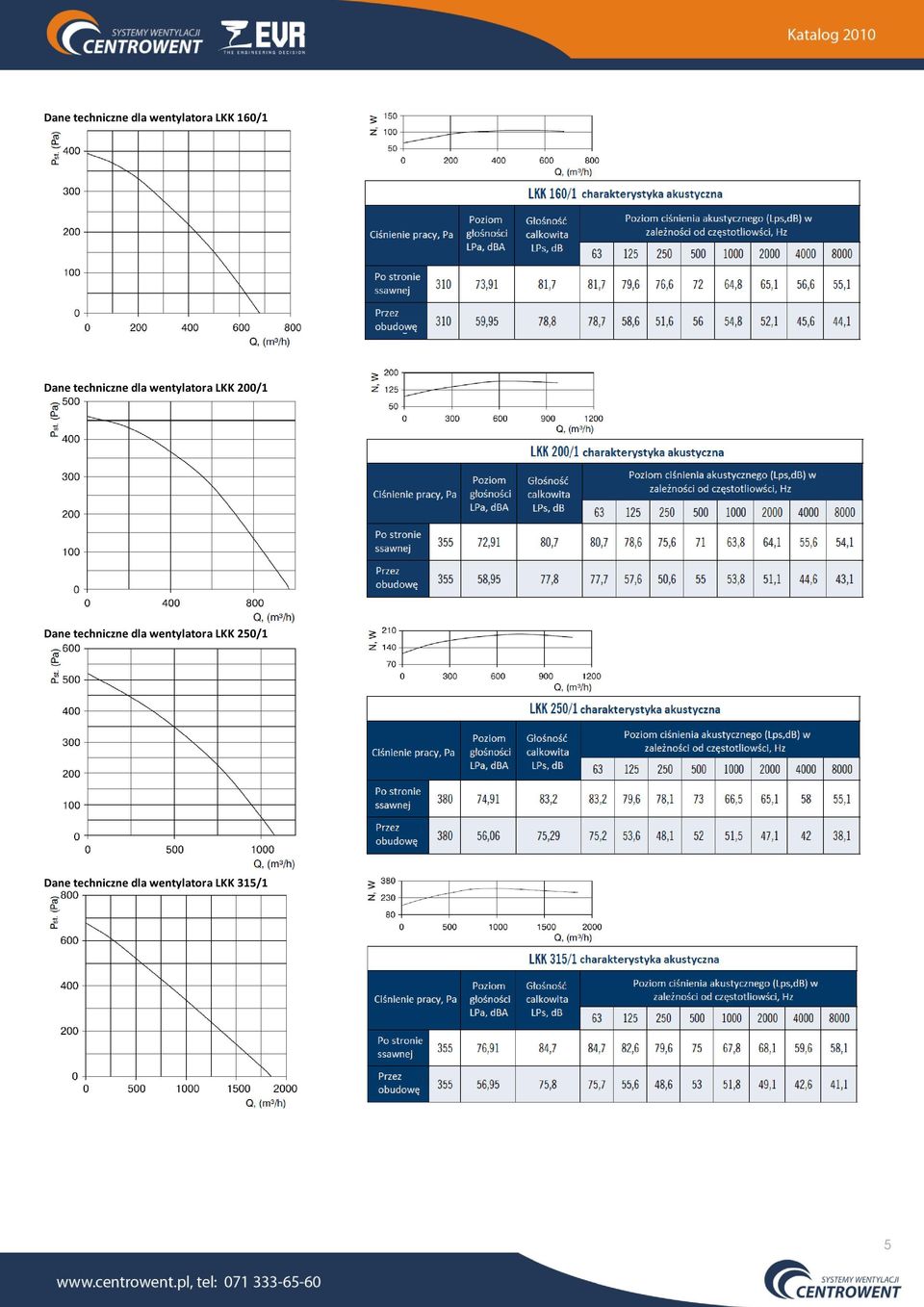

6 Dane techniczne dla wentylatora LKK 160/1 Dane techniczne dla wentylatora LKK 200/1 Dane techniczne dla wentylatora LKK 250/1 Dane techniczne dla wentylatora LKK 315/1 5

7 Wentylatory serii LVR przeznaczone są do pracy z powietrzem lub innymi nieagresywnymi gazami. Zakres temperatur powietrza: -300 do 400C Wentylatory montowane są bezpośrednio na kanale o przekroju prostokątnym. Wentylatory mogą pracowad w dowolnej pozycji. Konstrukcja i materiały Wentylatory LVR są wyposażone w silniki asynchroniczne 1 lub 3 fazowe z rotorem zewnętrznym i łopatkami wirnika skierowanymi ku przodowi. Wirnik wentylatora jest umieszczony w spiralnej komorze ciśnieniowej. Wszystkie silniki mają zabezpieczenie termiczne w postaci czujnika temperatury wnętrza uzwojenia. Wyjście zabezpieczenia powinno byd podłączone do zewnętrznego zabezpieczenia silnika. Obudowa i wirnik wentylatora wykonane są ze stali galwanizowanej. Silnik posiada stopieo ochrony IP54. Uzwojenie jest dodatkowo zabezpieczone przed wpływem wilgoci. Zastosowane materiały i technologia pozwoliły na osiągnięcie ponad godzin pracy dla tego typu wentylatora, bez konieczności serwisowania. Regulacja wydajności Regulacja wydajności, wentylatorów LVR, jest uzyskiwana poprzez regulację napięcia zasilania (transformator, fazy, regulator tyrystorowy). Lub poprzez regulację częstotliwości zasilania (falowniki). Oznaczenie Rozmiary w typoszeregu i podstawowe informacje techniczne 6

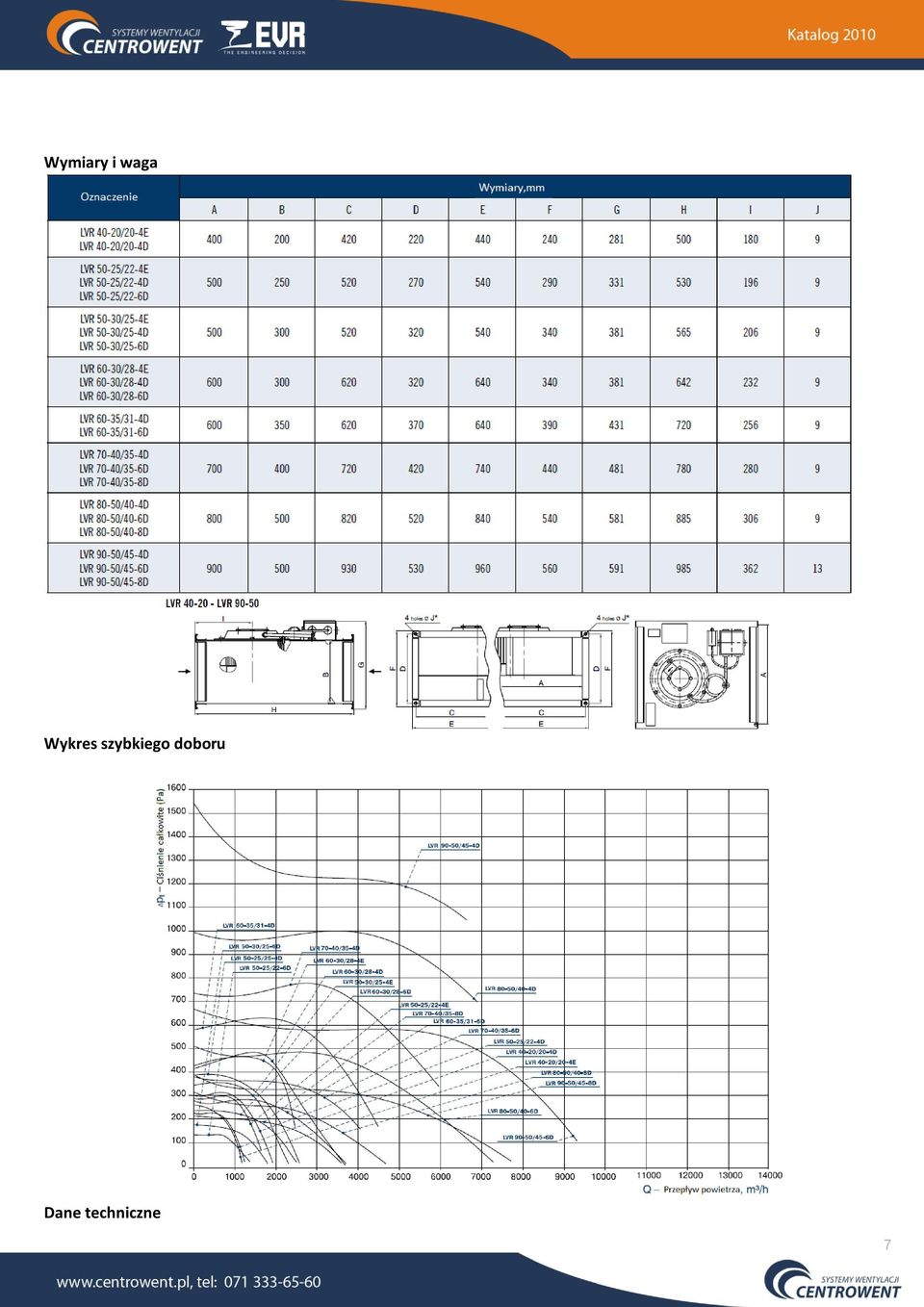

8 Wymiary i waga Wykres szybkiego doboru Dane techniczne 7

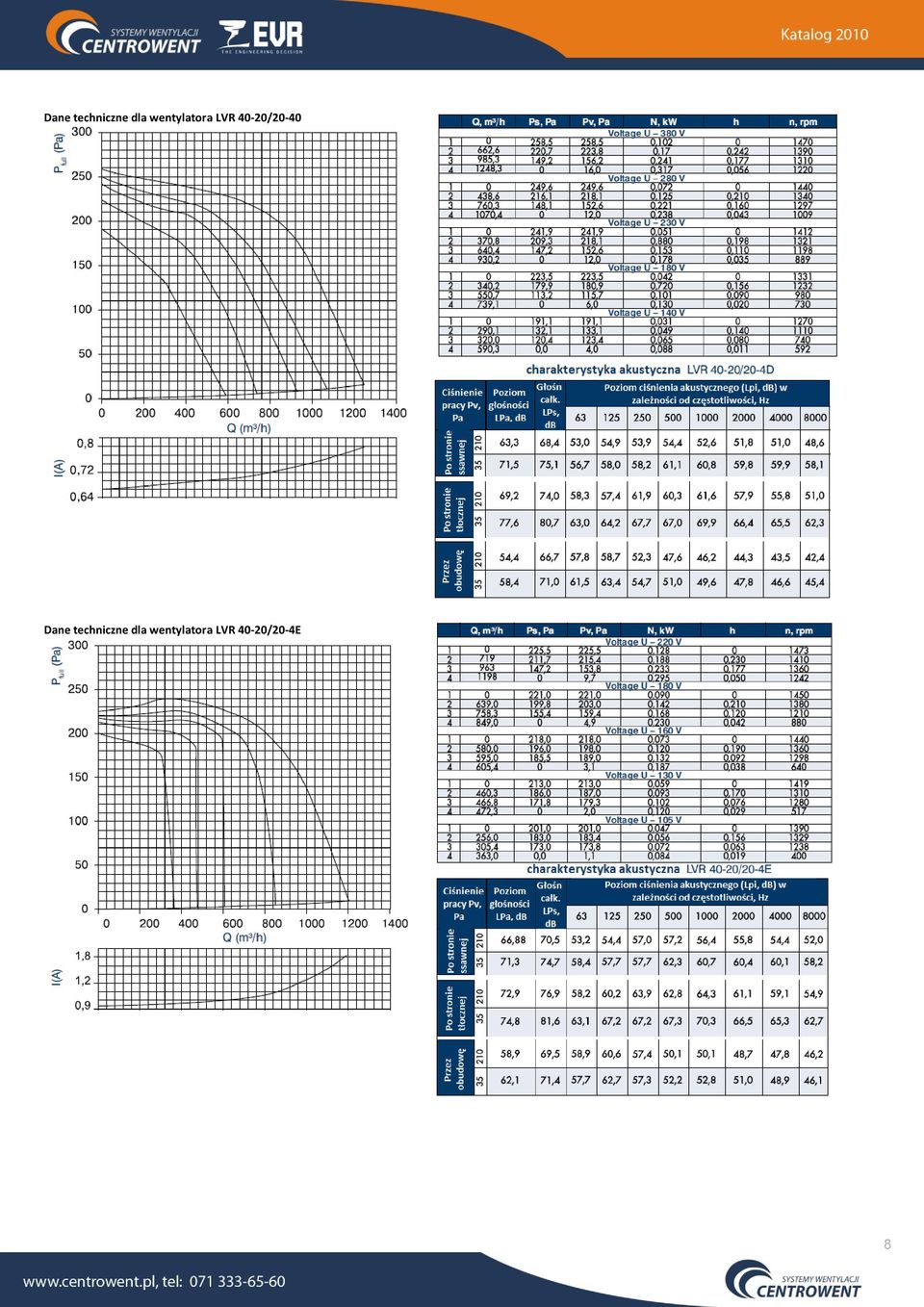

9 Dane techniczne dla wentylatora LVR 40-20/20-40 Dane techniczne dla wentylatora LVR 40-20/20-4E 8

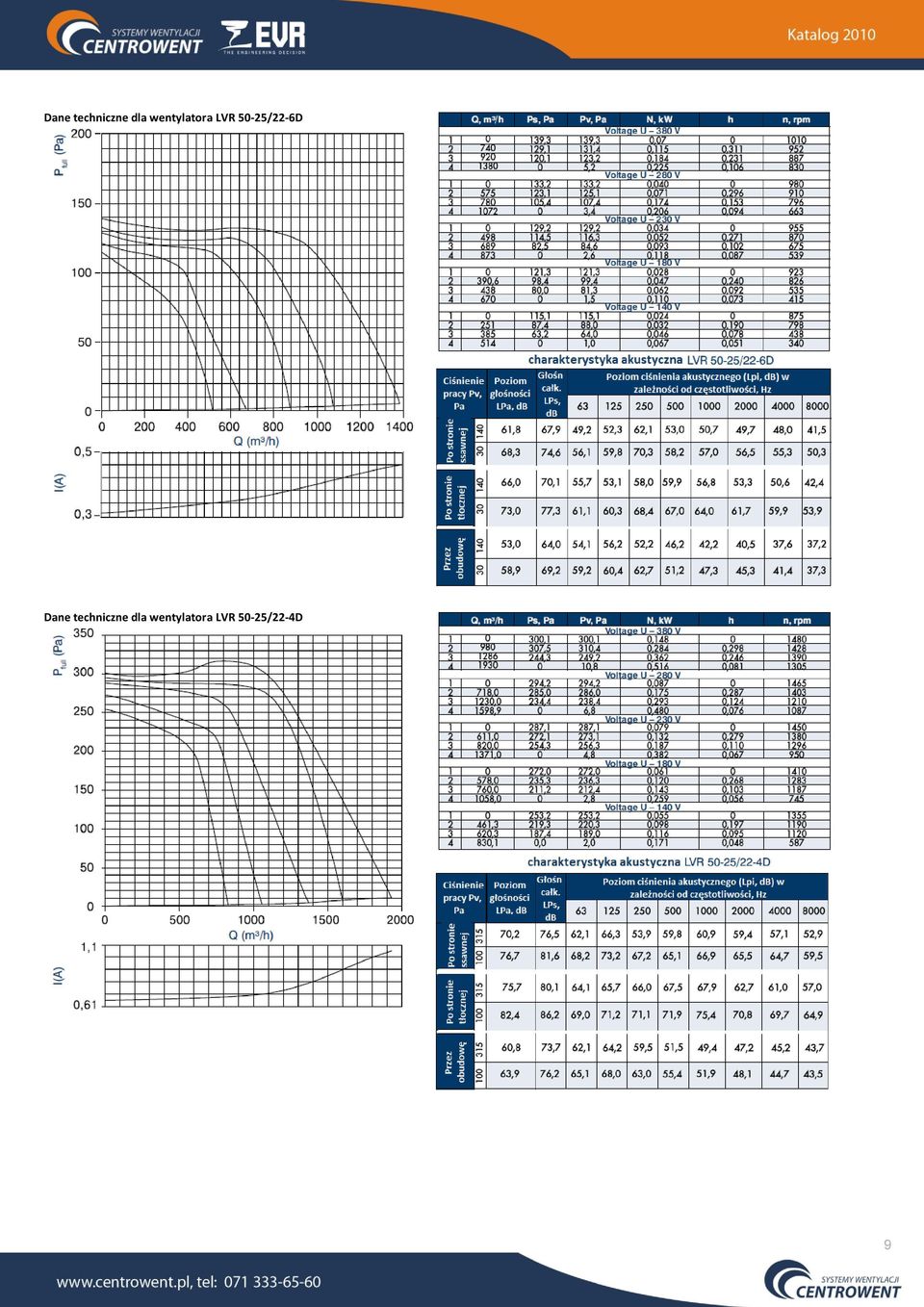

10 Dane techniczne dla wentylatora LVR 50-25/22-6D Dane techniczne dla wentylatora LVR 50-25/22-4D 9

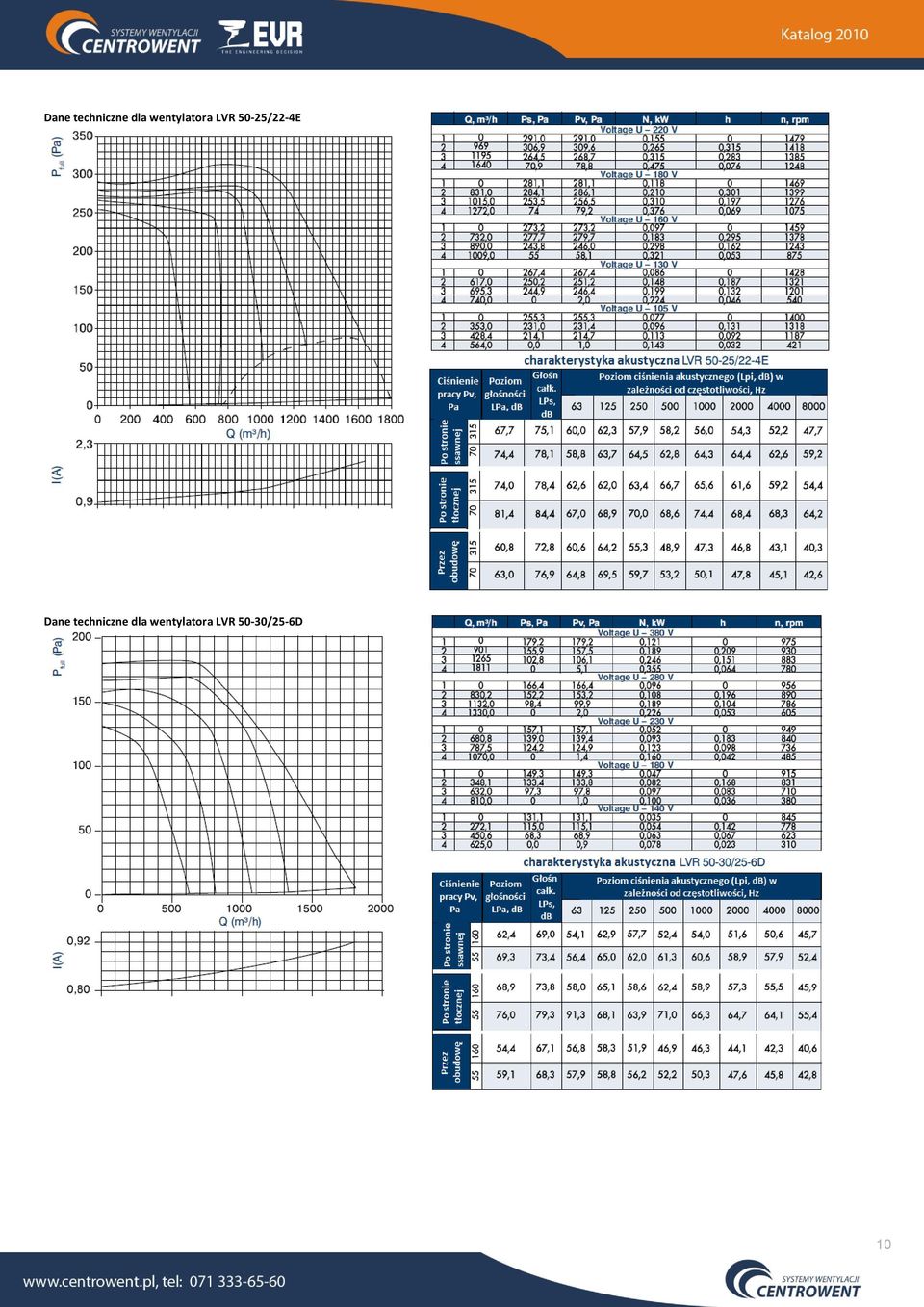

11 Dane techniczne dla wentylatora LVR 50-25/22-4E Dane techniczne dla wentylatora LVR 50-30/25-6D 10

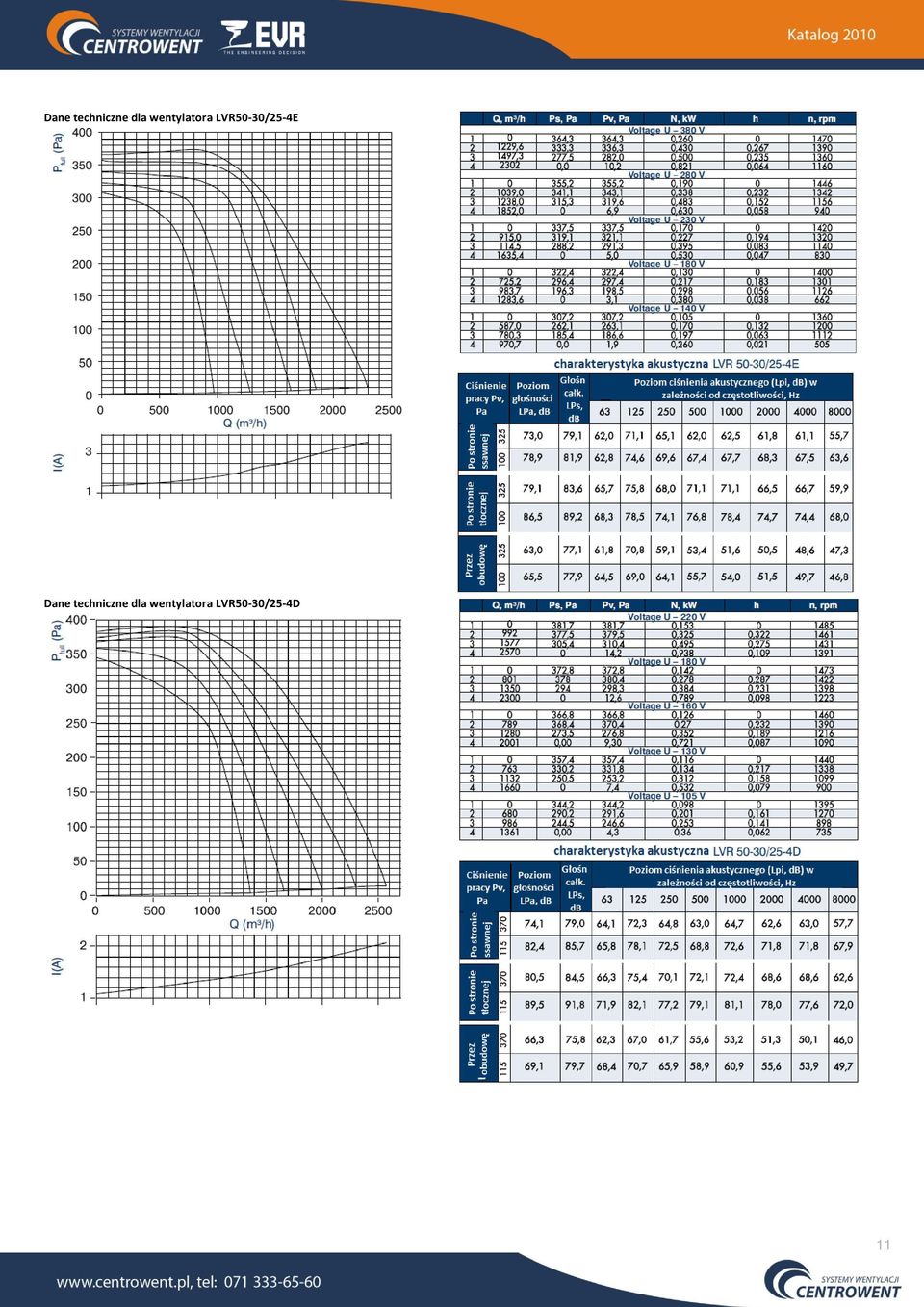

12 Dane techniczne dla wentylatora LVR50-30/25-4E Dane techniczne dla wentylatora LVR50-30/25-4D 11

14 Dane techniczne dla wentylatora LVR 60-30/28-4E Dane techniczne dla wentylatora LVR 60-35/31-6D 13

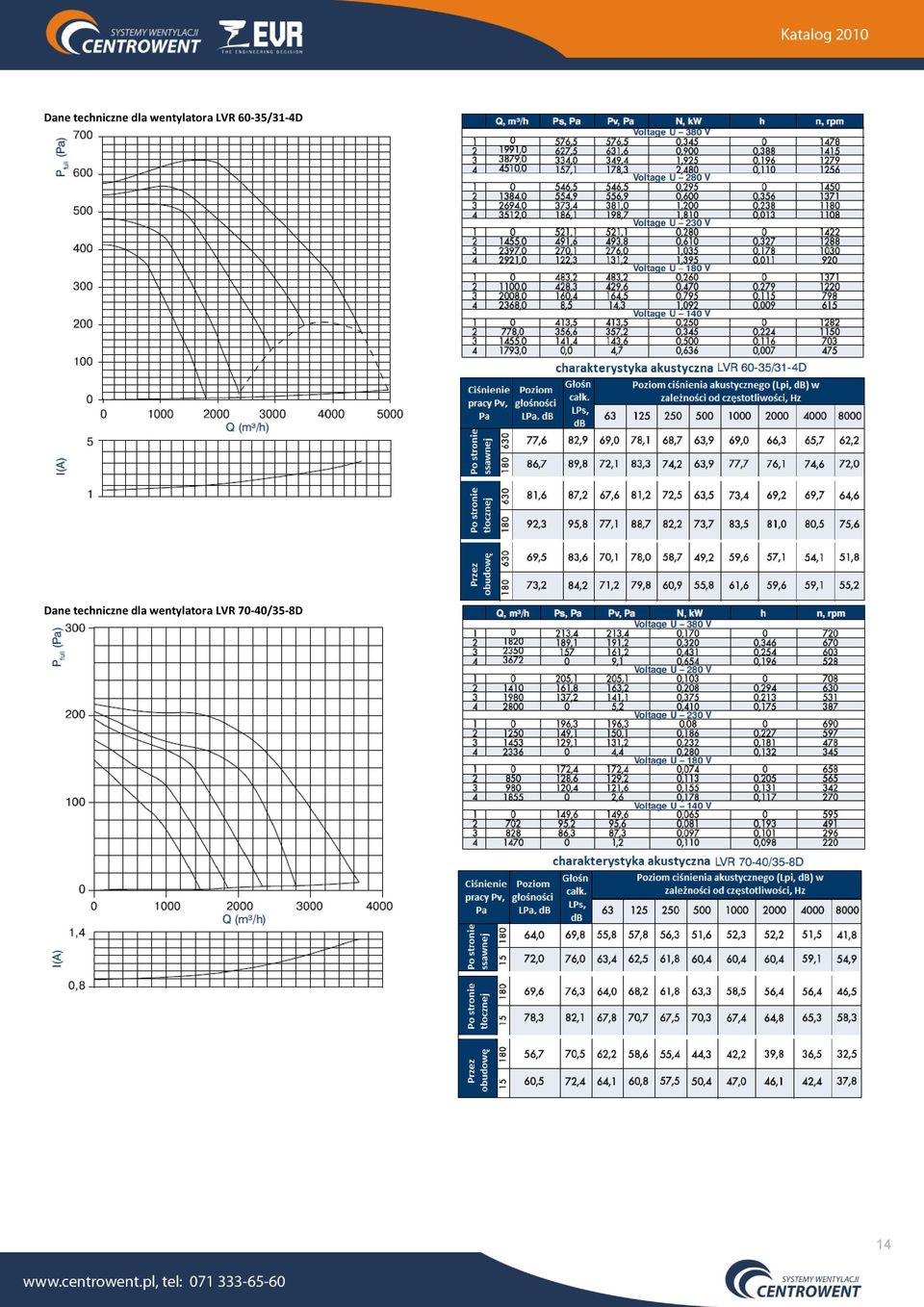

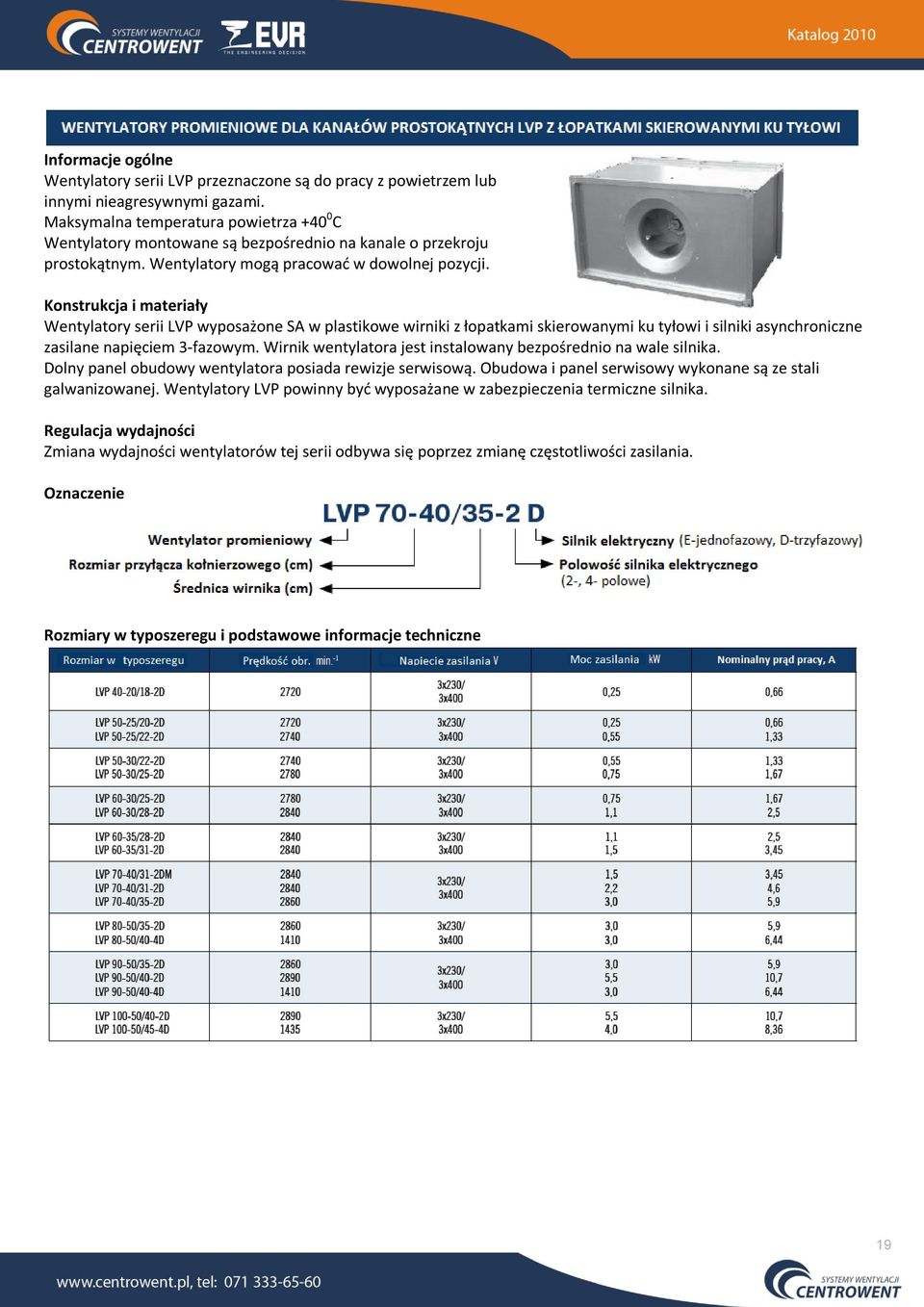

20 Wentylatory serii LVP przeznaczone są do pracy z powietrzem lub innymi nieagresywnymi gazami. Maksymalna temperatura powietrza +400C Wentylatory montowane są bezpośrednio na kanale o przekroju prostokątnym. Wentylatory mogą pracowad w dowolnej pozycji. Konstrukcja i materiały Wentylatory serii LVP wyposażone SA w plastikowe wirniki z łopatkami skierowanymi ku tyłowi i silniki asynchroniczne zasilane napięciem 3-fazowym. Wirnik wentylatora jest instalowany bezpośrednio na wale silnika. Dolny panel obudowy wentylatora posiada rewizje serwisową. Obudowa i panel serwisowy wykonane są ze stali galwanizowanej. Wentylatory LVP powinny byd wyposażane w zabezpieczenia termiczne silnika. Regulacja wydajności Zmiana wydajności wentylatorów tej serii odbywa się poprzez zmianę częstotliwości zasilania. Oznaczenie Rozmiary w typoszeregu i podstawowe informacje techniczne 19

21 Wymiary i waga Wykres szybkiego doboru 20

22 Poniższe wykresy i tabele przedstawiają charakterystyki aerodynamiczne, wydajnościowe (elektryczne) i akustyczne dla wentylatorów z serii LVP. Dane techniczne wentylatora LVP 40-20/18-2D Dane techniczne wentylatora LVP 50-25/20-2D Dane techniczne wentylatora LVP 50-25/22-2D Dane techniczne wentylatora LVP 50-30/22-2D 21

23 Dane techniczne wentylatora LVP 50-30/25-2D Dane techniczne wentylatora LVP 60-30/25-2D 22

24 Dane techniczne wentylatora LVP 60-30/28-2D Dane techniczne wentylatora LVP 60-35/28-2D Dane techniczne wentylatora LVP 60-35/31-2D 23

25 Dane techniczne wentylatora LVP 70-40/31-2DM Dane techniczne wentylatora LVP 70-40/31-2D (wentylator zaprojektowany do współpracy z falownikiem częstotliwości) Dla charakterystyki 1 1= charakterystyka przy nominalnej prędkości obrotowej bez regulacji częstotliwości (n nom=2840 min-1) 2= charakterystyka dla maksymalnej prędkości obrotowej, przy użyciu regulacji częstotliwości (n nom=3420 min-1) Dla charakterystyki 2 Obszar zakreskowany= zakres regulacji częstotliwości (n nom <n < n max) 24

26 Dane techniczne wentylatora LVP 70-40/35-2D Dane techniczne wentylatora LVP 80-50/35-2D Dane techniczne wentylatora LVP 80-50/40-4D Dla charakterystyki 1 25

27 1= charakterystyka przy nominalnej prędkości obrotowej bez regulacji częstotliwości (n nom=1410 min-1) 2= charakterystyka dla maksymalnej prędkości obrotowej, przy użyciu regulacji częstotliwości (n nom=2489 min-1) Obszar zakreskowany= zakres regulacji częstotliwości (n nom <n < n max) Dane techniczne wentylatora LVP 90-50/35-2D Dane techniczne wentylatora LVP 90-50/40-2D 26

28 Dane techniczne wentylatora LVP 90-50/40-4D Dla charakterystyki 1 1= charakterystyka przy nominalnej prędkości obrotowej bez regulacji częstotliwości (n nom=1410 min-1) 2= charakterystyka dla maksymalnej prędkości obrotowej, przy użyciu regulacji częstotliwości (n nom=2489 min-1) Dla charakterystyki 2 Obszar zakreskowany= zakres regulacji częstotliwości (n nom <n < n max) Dane techniczne wentylatora LVP /40-2D Dane techniczne wentylatora LVP /45-4D Dla charakterystyki 1 27

29 1= charakterystyka przy nominalnej prędkości obrotowej bez regulacji częstotliwości (n nom=1435 min-1) 2= charakterystyka dla maksymalnej prędkości obrotowej, przy użyciu regulacji częstotliwości (n nom=2229 min-1) Dla charakterystyki 2 Obszar zakreskowany= zakres regulacji częstotliwości (n nom <n < n max) 28

30 Wentylatory dachowe serii LVK są przeznaczone do pracy z powietrzem lub nieagresywnymi mieszaninami gazów. Zakres temperatury medium powinien zawierad się w zakresie od -300C do +400C (dla niektórych rozmiarów do 700C). Wentylatory są dostępne w wykonaniu do montażu na zewnątrz, montowane są na dachach w taki sposób, że oś obrotu wirnika jest pionowa. Wentylatory tłoczą powietrze w kierunku pionowym. Konstrukcja i materiały Wentylatory LKV są wyposażone w silnik 1 lub 3 fazowy asynchroniczny z zewnętrznym rotorem i łopatkami wirnika skierowanymi ku tyłowi. Wszystkie silniki posiadają zabezpieczenie termiczne w postaci czujnika temperatury umieszczonego wewnątrz uzwojenia. Czujnik powinien byd podłączony do zewnętrznego zabezpieczenia silnika. Obudowa i wirnik wentylatora wykonane są ze stali galwanizowanej. Obudowa wentylatora posiada indeks ochrony IP 54, uzwojenie jest dodatkowo zabezpieczone przed działaniem wilgoci. Zastosowane materiały i technologie pozwoliły na osiągniecie ponad godz pracy bez konieczności przeprowadzania serwisu. Regulacja wydajności Regulacja wydajności wentylatorów LVK odbywa się poprzez zmiany napięcia zasilania (transformator, odcięcie fazy, regulator tyrystorowy) lub zmiany częstotliwości (falowniki). Oznaczenie Rozmiary w typoszeregu Podstawowe informacje techniczne 29

31 Charakterystyka aerodynamiczna Wykres przedstawia krzywe charakterystyki aerodynamicznej dla wentylatorów dachowych. Wodne nagrzewnice powietrza przeznaczone dla kanałów o przekroju okrągłym, dla powietrza nie zawierającego czynników agresywnych. Maksymalna temperatura wody zasilającej nie może przekroczyd 1700C, przy ciśnieniu 1,5 MPa. Istnieje możliwośd zastosowania roztworów niezamarzających. Nagrzewnice mogą byd instalowane w dowolnej pozycji. Konstrukcja i materiały Nagrzewnice wykonywane są w wersji 2-rzędowej. Wymiennik ciepła jest wykonany z aluminiowych lamel oraz 30

32 mosiężnych rurek o średnicy wewnętrznej 9,52 mm. Obudowa nagrzewnicy jest wykonana ze stali galwanizowanej. Szczelnośd wymienników jest testowana ciśnieniem 20 Atm przez czas 10 min. Rozmiary w typoszeregu Podstawowe dane techniczne Temperatura powietrza zewnętrznego= -280C Temperatura wody 90/700C Charakterystyki aerodynamiczne Wodne nagrzewnice powietrza typu WKN przystosowane są do montażu w kanałach o przekroju prostokątnym. Przepływające powietrze nie powinno zawierad czynników agresywnych. Maksymalna temperatura wody zasilającej 1700C. Maksymalne ciśnienie wody 1,5 MPa Wymiennik jest wykonany z rurek miedzianych i aluminiowych lamel. Obudowa wykonana jest ze stali galwanizowanej. Wymienniki produkowane są w wersji 2 i 3 rzędowej. Nagrzewnice mogą działad w dowolnej pozycji. Jako nośnik ciepła mogą byd użyte roztwory niezamarzające. Szczelnośd wymienników jest testowana ciśnieniem 20 Atm przez czas 10 min. Oznaczenie 31

33 Wymiary i waga Charakterystyki nagrzewnic z wymiennikiem 2-rzędowym 32

34 Charakterystyka termotechniczna nagrzewnicy WKN/2 0 Temperatura zewnętrzna TH=-30 C 0 Temperatura wody 90/70 C Tabela przedstawia informacje o parametrach indywidualnych dla poszczególnych modeli nagrzewnic. Doboru nagrzewnic dla konkretnych warunków pracy należy dokonad przy pomocy programu EVR. 33

35 Charakterystyki nagrzewnic z wymiennikiem 3-rzędowym Charakterystyka termotechniczna nagrzewnicy WKN/3 Temperatura zewnętrzna TH=-400C Temperatura wody 90/700C Tabela przedstawia informacje o parametrach indywidualnych dla poszczególnych modeli nagrzewnic. Doboru nagrzewnic dla konkretnych warunków pracy należy dokonad przy pomocy programu EVR. 34

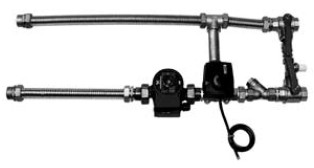

36 Układy regulacji SRP zostały zaprojektowane do regulacji mocy grzewczej nagrzewnicy powietrza poprzez zmianę temperatury czynnik dostarczanego do wymiennika ciepła, w takim rozwiązaniu przepływ czynnika przez wymiennik pozostaje niezmienny. Układ regulacji składa się z: pompy cyrkulacji z mokrym wirnikiem, zaworu 3-drogowego ESBE (typ 3GM) z analogowym driverem ESBE 62P, zaworów odcinających, filtru, by-passu z zaworem zwrotnym, zaworu regulacyjnego i elastycznych połączeo wykonanych ze stali nierdzewnej. Warunki pracy Nośnik ciepła nie może zawierad elementów stałych, agresywnych oraz substancji chemicznych przyczyniających się do powstawania korozji. Maksymalna temperatura: 1100C Maksymalne ciśnienie: 1 MPa Minimalne ciśnienie pracy: 20kPa Temperatura wody przepływającej nie powinna byd niższa niż temperatura otaczającego powietrza (zapobieganie wykraplania wilgoci na uzwojeniu silnika). Oznaczenie Typoszereg i wykonania Regulacja mocy Regulacja mocy jest niezależna od pracy pompy, która ma stałą wydajnośd tłoczenia. Zawór 3-drogowy wraz z siłownikiem dostarczają do nagrzewnicy mieszankę dwóch strumieni wody: wody z bojlera oraz wody powracającej z wymiennika nagrzewnicy. Pompa służy jedynie do pokonania oporów przepływu wody przez wymiennik nagrzewnicy powietrza oraz 35

37 przez regulator. W przypadku zapotrzebowania pełnej mocy grzewczej, całośd wody zasilającej nagrzewnice pochodzi z bojlera, kierunek a. w przypadku, gdy nie ma konieczności wykorzystania pełnej mocy nagrzewnicy, zawór 3-drogowy miesza strumieo wody z bojlera ze strumieniem wody powracającej z nagrzewnicy, powodując stopniowe obniżanie temperatury wody zasilającej nagrzewnicę. Dla zerowego zapotrzebowania mocy całośd wody płynie w kierunku b. Aby zapobiec całkowitemu zatrzymaniu przepływu wody pochodzącej od bojlera regulator jest wyposażony w by-pass. Nadmiar wody jest kierowany przez by-pass z powrotem do kolektora. By-pass posiada zawór zwrotny i zawór regulacyjny umożliwiający ustalenie odpowiedniego spadku ciśnienia wody. Regulator powinien byd zainstalowany możliwie blisko nagrzewnicy. Pompa powinna znajdowad się w pozycji poziomej. 1. Nierdzewny przewód łączący 2. Pompa cyrkulacyjna Grundfos 3. Zawór 3-drogowy ESBE 4. Siłownik zaworu 5. Filtr oczyszczający 6. Zawór zwrotny 7. Zawór regulacyjny by-passu 8. Zawory odcinające kulowe (serwisowe) Charakterystyka techniczna Charakterystyki obliczeniowe Warunkiem koniecznym popranej regulacji jest właściwy dobór układu regulacji. Każdy wykres zawiera 3 charakterystyki przepływ wody (qwsrp), ciśnienie (Δp wsrp) na urządzeniu dla danych obrotów pompy, spadek ciśnienia na zaworze 3-drogowym (Δpw3cv). Zaciemniony obszar jest obszarem pracy regulatora. Dla znanego przepływu i spadku ciśnienia dla nagrzewnicy należy wybrad regulator, dla którego spadek ciśnienia na zaworze 3-drogowym będzie większy niż spadek ciśnienia na nagrzewnicy Δpw3cv>Δpwsrp. 36

38 37

39 Nagrzewnice elektryczne serii EKK są zaprojektowane w celu nagrzewania powietrza w kanałach okrągłych. Obrabiane powietrze nie może zawierad domieszek czynników agresywnych. Zakres temperatury powietrza od -40 do +400C. Konstrukcja i materiały Obudowa nagrzewnicy jak również obudowa płyty elektrycznej wykonane są ze stali galwanizowanej. Do nagrzewania powietrza użyto rurowych elementów grzewczych. Indeks ochrony obudowy IP 40. Nagrzewnice o mocach 12 kw i większe wykonane są z dwóch elementów grzewczych o takich samych mocach, co umożliwia osiągniecie dwóch poziomów mocy. 38

40 Charakterystyka techniczna Regulacja mocy Wszystkie nagrzewnice typu EKK wyposażone są w termostat limitujący temperaturę, oraz układ odcinający zasilanie w przypadku nadmiernego wzrostu temperatury. Moc nagrzewnicy powinna byd regulowana w sposób automatyczny, temperatura za nagrzewnica nie powinna przekroczyd 400C. Zalecane jest wyposażenie nagrzewnicy w jednostkę regulacji PUA, która zapewni automatyczną regulacje mocy i żądanej temperatury. W przypadku ręcznego wyłączania systemu wentylacji konieczne jest wcześniejsze wyłączenie grzałek elektrycznych, wystudzenie ich w strumieniu powietrza i na koniec wyłączenie wentylatora i zamkniecie przepustnic. Spadek prędkości przepływu powietrza przez nagrzewnicę do poziomu poniżej 1-2 m/s jest niedozwolony, w przypadku zatrzymania pracy wentylatorów i spadku prędkości przepływu poniżej wartości krytycznej konieczne jest wyłączenie zasilania nagrzewnicy. Charakterystyka aerodynamiczna 39

41 Nagrzewnice elektryczne serii EKN są zaprojektowane w celu nagrzewania powietrza w kanałach prostokątnych. Obrabiane powietrze nie może zawierad domieszek czynników agresywnych. Zakres temperatury powietrza od -40 do +400C. Obudowa nagrzewnicy i płyty elektrycznej wykonane są z blachy galwanizowanej. Użyto rurowych elementów grzewczych. Nagrzewnice o mocach 7,5 kw i większych wykonane są z dwóch elementów grzewczych o takich samych mocach. Indeks ochrony obudowy to IP40. Oznaczenie Typoszereg Wymiary i waga 40

42 Zabezpieczenie i regulacja mocy Wszystkie nagrzewnice typu EKN wyposażone są w termostat limitujący temperaturę, oraz układ odcinający zasilanie w przypadku nadmiernego wzrostu temperatury. Moc nagrzewnicy powinna byd regulowana w sposób automatyczny, temperatura za nagrzewnica nie powinna przekroczyd 400C. Spadek prędkości przepływu powietrza przez nagrzewnicę do poziomu poniżej 1-2 m/s jest niedozwolony, w przypadku zatrzymania pracy wentylatorów i spadku prędkości przepływu poniżej wartości krytycznej konieczne jest wyłączenie zasilania nagrzewnicy. W przypadku ręcznego wyłączania systemu wentylacji, Konieczne jest wpierw wyłączenie grzałek, tylko po ochłodzeniu grzałek elektrycznych można wyłączyd wentylatory. Konieczne jest zainstalowanie filtrów w odległości 1-1,5m od nagrzewnicy. Zalecane jest podłączenie zespołu regulacji PUA pozwalającego na regulacje mocy w dwóch stopniach, przy pomocy zestyków znajdujących się w regulatorze. Charakterystyka pracy Wykres pokazuje wymagane moce nagrzewnic w zależności od przepływu powietrza i konieczności zwiększenia temperatury. Charakterystyka aerodynamiczna 41

43 Dane techniczne 42

44 Parowniki freonowe KFO są zaprojektowane w celu chłodzenia powietrza w kanałach wentylacyjnych. Wymiennik jest montowany bezpośrednio w ciągu kanału o przekroju prostokątnym. Powietrze nie może zawierad domieszek agresywnych. Wymienniki mogą pracowad z czynnikami R22 oraz R407C. Wymiennik i tacka skroplin są zainstalowane w jednej obudowie (wykonanej ze stali galwanizowanej). Wymiennik jest wykonany z rurek miedzianych o średnicy 9,52mm i aluminiowych lamel. Wymiennik jest 3-rzędowy, przyłącza znajdują się po lewej stronie. Odkraplacz jest wykonany ze specjalnych płyt plastikowych efektywnie gromadzących kondensat i odprowadzających do izolowanej termicznie tacki skroplin wyposażonej w przyłącze odpływu skroplin. Standardowo chłodnice freonowe są wyposażone w termostat zabezpieczający przed zamrożeniem wymiennika. Chłodnica dostarczana jest wypełniona gazem neutralnym. Chłodnice powinny byd montowane w pozycji poziomej. Oznaczenie Wymiary freonowych chłodnic powietrza Charakterystyka freonowych chłodnic powietrza 43

45 Charakterystyki aerodynamiczne Charakterystyka termotechniczna freonowych chłodnic powietrza Temperatura powietrza zewnętrznego Tp=300C Wilgotnośd = 45% Punkt wrzenia dla freonu (R407C) 50C Tabela przedstawia informacje o parametrach indywidualnych dla poszczególnych modeli chłodnic. Doboru chłodnicy dla konkretnych warunków pracy należy dokonad przy pomocy programu EVR. Wodne chłodnice powietrza typu KWO są zaprojektowane do chłodzenia powietrza w systemach wentylacji. Przeznaczone są do montażu w kanałach o przekroju prostokątnym. Powietrze przepływające przez chłodnicę nie może zawierad czynników agresywnych. Jako nośnik chłodu może byd użyta woda lub roztwory niezamarzające. Maksymalne dopuszczalne ciśnienie pracy to 1,5 MPa. Wymiennik ciepła i odkraplacz zamontowane są w jedne obudowie wykonanej ze stali galwanizowanej. Wymiennik wykonano z rurek miedzianych o średnicy 9,52mm oraz aluminiowych lamel. Wymiennik jest 3 rzędowy z przyłączami zlokalizowanymi po lewej stronie. Odkraplacz jest wykonany ze specjalnych płyt plastikowych efektywnie gromadzących kondensat i odprowadzających do izolowanej termicznie tacki skroplin wyposażonej w przyłącze odpływu skroplin. Chłodnice powinny byd montowane w pozycji poziomej. Każdy wymiennik jest sprawdzany ciśnieniem 20 Atm przez czas 10 min. Oznaczenie Wymiary i waga 44

46 Charakterystyka wodnych chłodnic powietrza Charakterystyki aerodynamiczne Charakterystyka hydrauliczna wymiennika wodnej chłodnicy powietrza Charakterystyka termotechniczna wodnych chłodnic powietrza 45

47 Temperatura powietrza zewnętrznego Tp=300C Wilgotnośd = 45% Temperatura wody 7/120C Wymiennik rekuperacyjny RPK został zaprojektowany w celu umożliwienia odzysku ciepła z instalacji wentylacji z powietrza wydmuchiwanego i przekazaniu go do powietrza nawiewanego. Rekuperatory przeznaczone są do bezpośredniego podłączenia do kanałów wentylacyjnych, mogą pracowad z powietrzem nie zawierającym czynników agresywnych. Obudowa wymiennika jest wykonana ze stali galwanizowanej. Powierzchnię wymiany ciepła tworzą specjalne płyty aluminiowe o grubości 0,2 mm zapewniające wysokoefektywną wymianę ciepła. Wymiennik jest wyposażony w tackę skroplin, które mogą się pojawid na wylocie powietrza. W zestawie standardowo znajduje się przewód do podłączenia odpływu skroplin. Oznaczenie Wymiary 46

48 Charakterystyka techniczna Charakterystyki techniczne przedstawiające skutecznośd odzysku, współczynnik efektywności oraz opory w systemie kanałów. Współczynnik efektywności określany jest formułą: tu- temperatura powietrza zewnętrznego tf- temperatura powietrza przed rekuperatorem (wydmuchiwanego) ti- temperatura powietrza za rekuperatorem (nawiewanego) Efektywnośd rekuperatora jest uzależniona od prędkości powietrza Charakterystyki aerodynamiczne rekuperatorów 47

49 Filtry kasetonowe FKK SA przeznaczone do montażu w kanałach okrągłych. Temperatura przepływającego powietrza: do 700C. Konstrukcje i materiały Obudowa filtra została wykonana ze stali galwanizowanej. Filtr wykonano z włókien syntetycznych, klasa filtracji EU 3. Wymiary i podstawowe informacje techniczne Charakterystyka aerodynamiczna 48

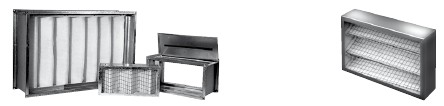

50 Filtry te zostały zaprojektowane do oczyszczania powietrza w systemach wentylacji z kanałami o przekroju prostokątnym. Klasa filtraci EU 3. Filtry mogą pracowad z powietrzem o temperaturze do 700C. obudowa filtra jest wykonana ze stali galwanizowanej. Materiał filtrujący jest wykonany z włókien syntetycznych zamocowanych przy pomocy siatki drucianej. Oznaczenia filtrów Wymiary i waga 49

51 Charakterystyka aerodynamiczna Zależnośd prędkości przepływu powietrza od wartości strumienia przepływu dla filtrów KFK. 50

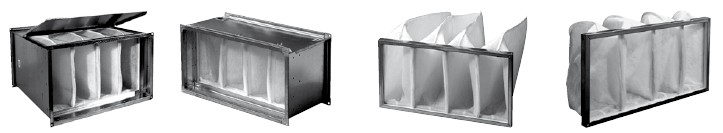

52 Filtry kieszeniowe KFR oraz KFU zostały zaprojektowane do oczyszczenia powietrza w kanałach o przekroju prostokątnym. Maksymalna temperatura przepływającego powietrza to 700C. Obudowa filtra wykonana jest ze stali galwanizowanej, wkład filtra jest kasetonowy lub kieszeniowy i wykonany jest z materiału syntetycznego. Filtry typu KFU mają krótką kieszeo, dłuższa jest dostępna w filtrach KFR. Klasa filtracji filtrów EU 3. Wkłady filtracyjne o oznaczeniu WRF, dla filtrów KFU posiadają klasę filtracji EU 3, EU 5, EU 7. Oznaczenia Wymiary i waga filtrów KFU Wymiary i waga filtrów KFR 51

53 Filtry kieszeniowe typu KFU G3 Filtry KFR Zależnośd prędkości przepływu powietrza od wartości strumienia przepływu dla filtrów KFR, KFU. 52

54 Przepustnice regulacyjne FKK zostały zaprojektowane dla kontroli przepływu powietrza w kanałach o przekroju okrągłym. Zakres temperatury przepływającego powietrza: od -40 do 700C. Konstrukcja i materiały Obudowa oraz łopatka przepustnicy wykonane są ze stali galwanizowanej. Łopatka posiada uszczelkę gumową. Położenie przepustnicy może byd regulowane ręczenie lub poprzez siłownik elektryczny. Element mocowania siłownika ma przekrój kwadratowy o boku 8mm. Charakterystyka aerodynamiczna 53

55 Przepustnice serii ZOR zostały zaprojektowane do regulacji przepływu powietrza przez kanały o przekroju prostokątnym. Zakres temperatury przepływającego powietrza: od -40 do 700C. Obudowa przepustnicy wykonana jest ze stali galwanizowanej. Łopatki regulacyjne wykonano ze stopu aluminium i wyposażono w uszczelki. Ruch łopatek jest przenoszony poprzez plastikowe koła zębate. Każda z łopatek wyposażona jest w pręt (przekrój kwadratowy o boku 10mm) umożliwiający podłączenie siłownika. Oznaczenie Wymiary i waga Charakterystyka aerodynamiczna 54

56 Zawory zwrotne OPK, wyposażone w sprężynę automatycznie zamykają przepływ w kanale o przekroju okrągłym w momencie, gdy wentylator przestaje pracowad. Zawory te mogą byd montowane w dowolnej pozycji. Konstrukcja i materiały Obudowa zaworu jest wykonana ze stali galwanizowanej, łopatki wykonane są ze stopu aluminium. Konstrukcja zaworu pozwala na montowanie go w kanałach powietrznych i innych systemach wentylacji przy pomocy zacisków. Wymiary i waga Charakterystyka aerodynamiczna 55

57 Warstwowe tłumiki KSK są przeznaczone do redukcji hałasu w kanałach o przekroju okrągłym. Maksymalna temperatura przepływającego powietrza to 700C. Tłumiki mogą byd montowane w dowolnej pozycji. Konstrukcja i materiały Obudowa tłumika wykonana jest ze stali galwanizowanej, materiałem absorbującym fale dźwiękowe jest wełna mineralna. Wymiary i waga Charakterystyka akustyczna 56

58 Tłumiki serii KSG zostały zaprojektowane do redukcji hałasu w systemach wentylacyjnych, w kanałach o przekroju prostokątnym. Maksymalna temperatura powietrza to 700C. Obudowa tłumika wykonana jest ze stali galwanizowanej. Materiałem absorbującym jest wełna mineralna zabezpieczona filcem. Tłumik może byd montowany w dowolnej pozycji. Oznaczenia tłumików Wymiary i waga Charakterystyka pracy Charakterystyki aerodynamiczne dla tłumików KSG w zależności od spadku ciśnienia i prędkości przepływu powietrza: Efektywnośd tłumienia w zależności od częstotliwości dźwięku 57

59 Elastyczne łączniki WKG są poznaczone do absorbowania drgao mechanicznych w układach wentylacji jakie mogą byd przenoszone na elementy układu. Dopuszczalne temperatury powietrza przepływającego to zakres od -40 do 80 0C. Łącznik wykonany jest z dwóch kołnierzy przyłączeniowych połączonych przy pomocy materiału winylowego. Kołnierze są również połączone przewodem przewodzącym prąd elektryczny. Łączniki nie mogą przenosid obciążeo mechanicznych. Oznaczenie Wymiary i waga 58

60 Zaciski HSK charakteryzujące się łatwością montażu pozwalają na szybkie łączenie elementów systemów wentylacji z kanałami o przekrojach okrągłych. Konstrukcja i materiały Zaciski wykonano ze stali galwanizowanej. Posiadają uszczelkę gumową pozwalającą na zredukowanie przenoszenia wibracji oraz lepsze mocowanie elementów. Zaciski są montowane przy pomocy dwóch śrub zaciskających. Wymiary i waga Transformatorowe regulatory prędkości obrotowej wentylatorów regulują ich pracę przy pomocy zmiany napięcia zasilania. Regulatory posiadają 5 poziomów napięcia zasilania, które mogą byd wybrane ręcznie za pośrednictwem przełącznika. Regulatory nie mają możliwości podłączenia czujników temperatury uzwojeo wentylatorów, dlatego też 59

61 konieczne jest zastosowanie zabezpieczeo przeciążeniowych np.: STDT16, S-ET10. Regulatory mogą obsługiwad jednocześnie klika wentylatorów pod warunkiem, że suma ich prądów pracy nie przekroczy wartości prądu nominalnego dla danego regulatora. Charakterystyka techniczna regulatorów RD Napięcie nominalne: 3~400V 50/60Hz 0 Maksymalna temperatura otoczenia +40 C Napięcie na wyjściu zmieniane w 5 poziomach przełącznik krokowy (95V-145V-190V-240V-400V) Wymiary regulatorów RD Charakterystyka techniczna regulatorów RE Napięcie nominalne: 1~230V 50/60Hz 0 Maksymalna temperatura otoczenia +40 C Napięcie na wyjściu zmieniane w 5 poziomach przełącznik krokowy (65V- 110V- 135V- 170V- 230V) Wymiary regulatorów RE 60

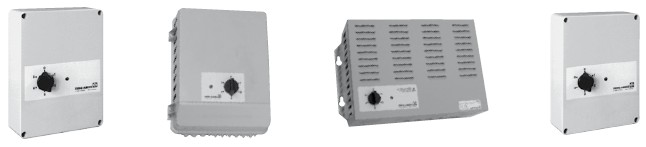

62 Transformatorowe regulatory prędkości obrotowej wentylatorów regulują ich pracę przy pomocy zmiany napięcia zasilania. Regulatory posiadają 5 poziomów napięcia zasilania, które mogą byd wybrane ręcznie za pośrednictwem przełącznika. Istnieje możliwośd podłączenia do regulatorów czujnika temperatury uzwojenia zabezpieczającego przed przeciążeniem wentylatora. Istnieje również możliwośd zrealizowania, przy pomocy zewnętrznego zestyku funkcji włączenia i wyłączenia pracy wentylatora. Regulatory mogą obsługiwad jednocześnie klika wentylatorów pod warunkiem, że suma ich prądów pracy nie przekroczy wartości prądu nominalnego dla danego regulatora. Charakterystyka techniczna regulatorów RDT Napięcie nominalne: 3~400V, 50/60Hz Napięcie na wyjściu zmieniane w 5 poziomach przełącznik krokowy (95V-145V-190V-240V-400V) Maksymalna temperatura otoczenia +400C * Patrz regulatory RD Charakterystyka techniczna regulatorów RET Napięcie nominalne: 1~230V 50/60Hz 0 Maksymalna temperatura otoczenia +40 C Napięcie na wyjściu zmieniane w 5 poziomach przełącznik krokowy (65V- 110V- 135V- 170V- 230V) * Patrz regulatory RE Regulatory serii FC 2 są przeznaczone do regulacji prędkości obrotowej wentylatorów z silnikami jednofazowymi asynchronicznymi. Prędkośd obrotowa jest regulowana poprzez zmianę napięcia zasilania. Obudowa sterownika jest wykonana z plastiku, sterownik jest przeznaczony do montażu na szynie DIN. Typoszereg i podstawowe informacje techniczne Napięcie nominalne Maksymalny prąd pracy Indeks ochrony Wymiary (szer x głeb x wys) Dopuszczalna temperatura otoczenia 220V, 50Hz 2,3 A IP20 87,5 x 35,5 x 58,5 mm C 61

63 Regulatory typu SINUS zostały zaprojektowane do regulacji prędkości obrotowej oraz zabezpieczenia silnika wentylatora. Umożliwiają płynną regulacje prędkości poprzez zmianę częstotliwości i napięcia zasilania. Charakterystyka techniczna - zintegrowany panel sterowania - regulacji PID - maks częstotliwośd na wyjściu: 400Hz - indeks ochrony IP20 - filtr na wejściu EMC - zewnętrzne porty sterowania - porty analogowe 0-10V - porty przekaźnikowe - porty analogowe 0-10 V Zabezpieczenia STDT16 oraz S-ET10 są używane do zabezpieczenie i rozruchu silników wentylatorów o napięciu zasilania jedno lub trój fazowym. Zabezpieczenia posiadają łaocuch styków termicznych. Zadziałanie styk termicznego powoduje natychmiastowe wyłączenie pracy wentylatora. Dodatkowo urządzenia podsiadają układ zabezpieczenia przed zwarciem. Po zadziałaniu zabezpieczenie ponowne uruchomienie wentylatora jest możliwe po ostygnięciu silnika. Charakterystyka techniczna Zabezpieczenie (STDT 16) Maksymalne pole przekroju poprzecznego przewodów Zasilanie, przekaźnik dodatkowy i styki termiczne 80A 4mm2 2,5mm2 62

64 Zasilanie Prąd maksymalny Dopuszczalna temperatura otoczenia STDT 16 S-ET10 STDT 16 S-ET V 220 V 16 A 10 A C Wymiary Urządzenie to służy do rozruchu i zabezpieczenia silników 3- fazowych (380V) bez zastosowania styków termicznych. Sterownik automatycznie reguluje prąd zasilania, całośd znajduje się w obudowie plastikowej z przeźroczystą pokrywą. Indeks ochrony IP54 (przy zamkniętej pokrywie). Typy urządzeo Panele serii PU-V służą do rozruchu i zabezpieczenia silników 3- fazowych (380V) bez zastosowania styków termicznych lub czujników temperatury. Zabezpieczenie jest realizowane poprzez automatyczną regulacje prądu zasilania. Dodatkowo panele posiadają zabezpieczenie przed zwarciem. Typy urządzeo 63

65 Warunki pracy Urządzenie może pracowad w pomieszczeniach suchych, czystych bez czynników chemicznych. Dopuszczalny zakres temperatur pracy: +50C +400C. Konstrukcja Plastikowa obudowa posiada przeźroczystą pokrywę, wymiary obudowy: 275 x 365 x 140 mm. Indeks ochrony IP65 przy zamkniętej pokrywie oraz IP40 przy otwartej. Częśd zasilania urządzenia składa się z łączników nożowych, automatycznych zabezpieczeo, starterów magnetycznych. Funkcje regulacji i zabezpieczenia są realizowane przez przekaźniki układów logicznych. Funkcje standardowe Panele PU-V są używane do rozruchu, zatrzymania i zabezpieczenia podłączonych silników wentylatorów. Panele umożliwiają: - ręczne uruchomienie i wyłączenie, - zewnętrzne uruchomienie i wyłączenie za pośrednictwem zestyku beznapięciowego, - podłączenie i zabezpieczenie wentylatorów bez czujników temperatury, - regulację przepływu powietrza dla wentylatorów z zasilaniem 230 V, - sygnalizacje alarmu przekaźnik alarmowy. Panele sterowania PUA jest kompaktowym urządzeniem łączy cm w sobie panel zasilania i automatykę systemu. Urządzenia te są zaprojektowane do regulacji i zasilania lub tylko regulacji układów wentylacyjnych. Aplikacja programowanego termostatu elektronicznego pozwala na osiągnięcie stabilnej regulacji urządzenia, natomiast uniwersalnośd panelu pozwala na użycie go praktycznie w każdej instalacji wentylacyjnej. Standardowo po za zasilaniem i regulacją wentylatorów może regulowad pracę nagrzewnicy elektrycznej. Warunki pracy Panel sterowania może byd używany w pomieszczeniach suchych i czystych bez nadmiernego zanieczyszczenia lub środków chemicznych. Dopuszczalne temperatury otoczenia: +50C do 400C. Oznaczenie 64

66 Schematy typowych instalacji Konstrukcja Obudowa jest wykonana z plastiku, wymiary: 280 x 570 x 140 mm. Posiada przeźroczysta pokrywę przednią. Dla urządzeo z nagrzewnicami elektrycznymi o macach 45 i 60 kw dodatkowo zainstalowano metalową płytę z wyłącznikami o indeksie ochrony IP55. 65

67 Zainstalowanie transformatora 24 V na linii zasilania redukuje prawdopodobieostwo porażenia prądem podczas przeprowadzania czynności serwisowych przy włączonym zasilaniu urządzenia. Panel sterowania posiada wszystkie funkcje odstawowe jak również może byd wyposażony w funkcje dodatkowe. Funkcje standardowe - ręczne uruchamianie i wyłączanie układu; - zdalne uruchamianie i wyłączanie układu za pośrednictwem styku beznapięciowego; - zabezpieczenie i regulacja pracy wentylatorów do 5 kw wyposażonych w czujnik temperatury uzwojenia; - zabezpieczenie i regulacja pracy jednostopniowej nagrzewnicy elektrycznej (do 9 kw); - zabezpieczenie i regulacja pracy dwustopniowej nagrzewnicy elektrycznej (powyżej 9 kw); - opóźnienie wyłączenia wentylatora nawiewu świeżego powietrza; - sterowanie siłownikami przepustnic (zasilanie siłowników 24 lub 230 V); - regulacja temperatury powietrza nawiewanego; - monitorowanie różnicy ciśnienia dla wentylatora; - monitorowanie zabrudzenie filtra powietrza; - wyłączenie w wyniku aktywacji alarmu pożarowego; Funkcje dodatkowe Nazwa Funkcja A1 A1,6 A2,5 A4 A6,3 Podłączenie wentylatorów bez czujników temperatury uzwojenia. Uwaga: liczba przy literze A oznacza ilośd wentylatorów o jaką można system rozszerzyd (1- nawiewny, 2 wywiewny, 3- dodatkowy). Np.: 1A16 rozszerzenie o wentylator nawiewu o maks prądzie A10, A16 pracy od 10 do 16 A. S Zdalna sygnalizacja uruchomienia i stanu alarmu T Wbudowany timer tygodniowy (za wyłączeniem PUAT-E3) L Regulator prędkości obrotowej FC (220C do 2,3 A) (za wyjątkiem PUAT-E3) Podłączenie czujników Charakterytyka elementu termicznego czujników podłączonych do panelu powinna byd zgodna z NTC 12 kohm., czujniki ciśnienia z wyjściem przekaźnikowym. Panele sterowania PUA 210 jest kompaktowym urządzeniem łączy cm w sobie panel zasilania i automatykę systemu. Urządzenia te są zaprojektowane do regulacji i zasilania lub tylko regulacji układów wentylacyjnych, posiadają one dodatkowo jedno wyjście analogowe dla mechanizmu regulacji. Aplikacja dla sterownika wyprodukowanego przez firmę SIEMENS pozwala na osiągnięcie stabilnej i efektywnej regulacji urządzenia. uniwersalnośd panelu pozwala na użycie go praktycznie w każdej instalacji wentylacyjnej. Standardowo po za zasilaniem i regulacją wentylatorów może regulowad pracę nagrzewnicy elektrycznej. Warunki pracy Panel sterowania może byd używany w pomieszczeniach suchych i czystych bez nadmiernego zanieczyszczenia lub środków chemicznych. Dopuszczalne temperatury otoczenia: +50C do 400C. Oznaczenie 66

68 Schematy typowych instalacji Panele posiadają plastikowe obudowy produkowane w wymiarach 380 x 570 x 140 mm lub 275 x 570 x 140 mm. Indeks ochrony panelu to IP65 z zamkniętą pokrywą przednią i IP40 dla otwartej pokrywy przedniej. Zainstalowanie transformatora 24 V na linii zasilania redukuje prawdopodobieostwo porażenia prądem podczas przeprowadzania czynności serwisowych przy włączonym zasilaniu urządzenia. Panel sterowania posiada wszystkie funkcje odstawowe jak również może byd wyposażony w funkcje dodatkowe. Funkcje standardowe - ręczne uruchamianie i wyłączanie układu; - zdalne uruchamianie i wyłączanie układu za pośrednictwem styku beznapięciowego; - zabezpieczenie i regulacja pracy wentylatorów do 5 kw wyposażonych w czujnik temperatury uzwojenia; - zabezpieczenie i regulacja pracy pompy obiegowej jedno fazowej - sterowanie siłownikami przepustnic (zasilanie siłowników 24 lub 230 V); - proporcjonalna regulacja temperatury powietrza w pomieszczeniu lub powietrza nawiewanego (regulacja kaskadowa); - regulacja pracy siłownika zaworu nagrzewnicy wodnej; - zabezpieczenie przed zamarznięciem nagrzewnicy (termostat kapilarny) - aktywne zabezpieczenie przeciwzamrożeniowe dla trybu stand by (oczekiwanie na pracę)(jeśli zainstalowany czujnik temperatury nagrzewnicy). Uwaga: dla urządzeo PUA 210 inaczej niż w innych urządzeniach nie nastąpi wyłączenie systemu w wyniku pomiaru temp przez czujnik nagrzewnicy. - monitorowanie różnicy ciśnienia dla wentylatora; - monitorowanie zabrudzenie filtra powietrza; - ręczne uruchomienie pompy obiegowej nagrzewnicy wodnej; - wyłączenie w wyniku aktywacji alarmu pożarowego; Funkcje dodatkowe Nazwa Funkcja 1 lub 3 Podłączenie trzeciego wentylatora (1 jedno fazowy, 3 trój fazowy) A1 A1,6 A2,5 A4 A6,3 Podłączenie wentylatorów bez czujników temperatury uzwojenia. Uwaga: liczba przy literze A oznacza ilośd wentylatorów o jaką można system rozszerzyd (1- nawiewny, 2 wywiewny, 3- dodatkowy). Np.: 1A16 rozszerzenie o wentylator nawiewu o maks prądzie A10, A16 pracy od 10 do 16 A. S Zdalna sygnalizacja uruchomienia i stanu alarmu T Wbudowany timer tygodniowy (za wyłączeniem PUAT-E3) L Regulator prędkości obrotowej FC (220C do 2,3 A) (za wyjątkiem PUAT-E3) Podłączenie czujników 67

69 Charakterytyka elementu termicznego czujników podłączonych do panelu powinna byd zgodna z LG Ni1000 (Ni1000 TK5000) czujniki ciśnienia z wyjściem przekaźnikowym. Panele sterowania PUA 222 jest kompaktowym urządzeniem łączy cm w sobie panel zasilania i automatykę systemu. Urządzenia te są zaprojektowane do regulacji i zasilania lub tylko regulacji układów wentylacyjnych, posiadają one dodatkowo dwa wyjścia analogowe i dwa cyfrowe dla mechanizmów regulacji. Aplikacja dla sterownika wyprodukowanego przez firmę SIEMENS pozwala na osiągnięcie stabilnej i efektywnej regulacji urządzenia. uniwersalnośd panelu pozwala na użycie go praktycznie w każdej instalacji wentylacyjnej. Standardowy panel PUA 222 jest przeznaczony do regulacji pracy systemu wentylacji wyposażonego w nagrzewnicę wodną oraz chłodnicę wodną lub nagrzewnicę elektryczną i chłodnicę wodną. Przy użyciu rozszerzenia F możliwe jest dodatkowo regulowanie pracy agregatu skraplającego z maksymalnie dwiema sprężarkami. Warunki pracy Panel sterowania może byd używany w pomieszczeniach suchych i czystych bez nadmiernego zanieczyszczenia lub środków chemicznych. Dopuszczalne temperatury otoczenia: +50C do 400C. Oznaczenie 68

70 Schematy typowych instalacji 69

71 Panele posiadają plastikowe obudowy produkowane w wymiarach 380 x 570 x 140 mm lub 275 x 570 x 140 mm. Indeks ochrony panelu to IP65 z zamkniętą pokrywą przednią i IP40 dla otwartej pokrywy przedniej. Dla urządzeo z nagrzewnicami elektrycznymi o macach 45 i 60 kw dodatkowo zainstalowano metalową płytę z wyłącznikami o indeksie ochrony IP55. Zainstalowanie transformatora 24 V na linii zasilania redukuje prawdopodobieostwo porażenia prądem podczas przeprowadzania czynności serwisowych przy włączonym zasilaniu urządzenia. Panel sterowania posiada wszystkie funkcje odstawowe jak również może byd wyposażony w funkcje dodatkowe. Funkcje standardowe - ręczne uruchamianie i wyłączanie układu; - zdalne uruchamianie i wyłączanie układu za pośrednictwem styku beznapięciowego; - zabezpieczenie i regulacja pracy wentylatorów do 5 kw wyposażonych w czujnik temperatury uzwojenia; - zabezpieczenie i regulacja pracy pompy obiegowej jedno fazowej (dla systemów z wodną nagrzewnicą) - zabezpieczenie i regulacja pracy jednostopniowej nagrzewnicy elektrycznej (do 9 kw); - zabezpieczenie i regulacja pracy dwustopniowej nagrzewnicy elektrycznej (powyżej 9 kw); - opóźnienie wyłączenia wentylatora nawiewu świeżego powietrza; (dla systemów z elektryczną nagrzewnica powietrza) - sterowanie siłownikami przepustnic (zasilanie siłowników 24 lub 230 V); - proporcjonalna regulacja temperatury powietrza w pomieszczeniu lub powietrza nawiewanego (regulacja kaskadowa); - regulacja pracy siłownika zaworu nagrzewnicy wodnej; (dla systemów z wodną nagrzewnicą) - regulacja pracy siłownika zaworu chłodnicy wodnej - zabezpieczenie przed zamarznięciem nagrzewnicy (termostat kapilarny, dla systemów z wodną nagrzewnicą) - aktywne zabezpieczenie przeciwzamrożeniowe dla trybu stand by (oczekiwanie na pracę) (dla systemów z wodną nagrzewnicą) - monitorowanie różnicy ciśnienia dla wentylatora; - monitorowanie zabrudzenie filtra powietrza; - automatyczne uruchomienie pompy obiegowej nagrzewnicy wodnej w zależności od temperatury zewnętrznej - wyłączenie w wyniku aktywacji alarmu pożarowego; Funkcje dodatkowe Nazwa 1 lub 3 A1 A1,6 A2,5 A4 A6,3 A10, A16 F Funkcja Podłączenie trzeciego wentylatora (1 jedno fazowy, 3 trój fazowy) Podłączenie wentylatorów bez czujników temperatury uzwojenia. Uwaga: liczba przy literze A oznacza ilośd wentylatorów o jaką można system rozszerzyd (1- nawiewny, 2 wywiewny, 3- dodatkowy). Np.: 1A16 rozszerzenie o wentylator nawiewu o maks prądzie pracy od 10 do 16 A. Regulacja pracy agregatu skraplającego z maksymalnie dwoma sprężarkami 70

72 S T L Zdalna sygnalizacja uruchomienia i stanu alarmu Wbudowany timer tygodniowy (za wyłączeniem PUAT-E3) Regulator prędkości obrotowej FC (220C do 2,3 A) (za wyjątkiem PUAT-E3) Podłączenie czujników Charakterytyka elementu termicznego czujników podłączonych do panelu powinna byd zgodna z LG Ni1000 (Ni1000 TK5000) czujniki ciśnienia z wyjściem przekaźnikowym. Panele sterowania PUA 236 jest kompaktowym urządzeniem łączy cm w sobie panel zasilania i automatykę systemu. Urządzenia te są zaprojektowane do regulacji i zasilania lub tylko regulacji układów wentylacyjnych, posiadają one dodatkowo trzy wyjścia analogowe i sześd cyfrowych dla mechanizmów regulacji. Aplikacja dla sterownika wyprodukowanego przez firmę SIEMENS pozwala na osiągnięcie stabilnej i efektywnej regulacji urządzenia. uniwersalnośd panelu pozwala na użycie go praktycznie w każdej instalacji wentylacyjnej. Standardowy panel PUA 236 jest przeznaczony do regulacji pracy systemu wentylacji wyposażonego w nagrzewnicę wodną oraz chłodnicę freonową/wodną lub nagrzewnicę elektryczną i chłodnicę freonową/wodną. Warunki pracy Panel sterowania może byd używany w pomieszczeniach suchych i czystych bez nadmiernego zanieczyszczenia lub środków chemicznych. Dopuszczalne temperatury otoczenia: +50C do 400C. Oznaczenie 71

73 Schematy typowych instalacji 72

74 Panele posiadają plastikowe obudowy produkowane w wymiarach 380 x 570 x 140 mm. Indeks ochrony panelu to IP65 z zamkniętą pokrywą przednią i IP40 dla otwartej pokrywy przedniej. Dla urządzeo z nagrzewnicami elektrycznymi o macach 45 i 60 kw dodatkowo zainstalowano metalową płytę z wyłącznikami o indeksie ochrony IP55. Zainstalowanie transformatora 24 V na linii zasilania redukuje prawdopodobieostwo porażenia prądem podczas przeprowadzania czynności serwisowych przy włączonym zasilaniu urządzenia. Panel sterowania posiada wszystkie funkcje odstawowe jak również może byd wyposażony w funkcje dodatkowe. Funkcje standardowe - ręczne uruchamianie i wyłączanie układu; - zdalne uruchamianie i wyłączanie układu za pośrednictwem styku beznapięciowego; - zabezpieczenie i regulacja pracy wentylatorów do 5 kw wyposażonych w czujnik temperatury uzwojenia; - zabezpieczenie i regulacja pracy pompy obiegowej jedno fazowej (dla systemów z wodną nagrzewnicą) - zabezpieczenie i regulacja pracy jednostopniowej nagrzewnicy elektrycznej (do 9 kw); - zabezpieczenie i regulacja pracy dwustopniowej nagrzewnicy elektrycznej (powyżej 9 kw); - opóźnienie wyłączenia wentylatora nawiewu świeżego powietrza; (dla systemów z elektryczną nagrzewnica powietrza) - sterowanie siłownikami przepustnic (zasilanie siłowników 24 lub 230 V); - proporcjonalna regulacja temperatury powietrza w pomieszczeniu lub powietrza nawiewanego (regulacja kaskadowa); - regulacja pracy siłownika zaworu nagrzewnicy wodnej; (dla systemów z wodną nagrzewnicą) - dwu stopniowa regulacja dla agregatu skraplającego - regulacja pracy siłownika zaworu chłodnicy wodnej - zabezpieczenie przed zamarznięciem nagrzewnicy (termostat kapilarny, dla systemów z wodną nagrzewnicą) - aktywne zabezpieczenie przeciwzamrożeniowe dla trybu stand by (oczekiwanie na pracę) (dla systemów z wodną nagrzewnicą) - monitorowanie różnicy ciśnienia dla wentylatora; - monitorowanie zabrudzenie filtra powietrza; - automatyczne uruchomienie pompy obiegowej nagrzewnicy wodnej w zależności od temperatury zewnętrznej - wyłączenie w wyniku aktywacji alarmu pożarowego; Funkcje dodatkowe Nazwa 1 lub 3 A1 A1,6 A2,5 A4 A6,3 A10, A16 S T L Funkcja Podłączenie trzeciego wentylatora (1 jedno fazowy, 3 trój fazowy) Podłączenie wentylatorów bez czujników temperatury uzwojenia. Uwaga: liczba przy literze A oznacza ilośd wentylatorów o jaką można system rozszerzyd (1- nawiewny, 2 wywiewny, 3- dodatkowy). Np.: 1A16 rozszerzenie o wentylator nawiewu o maks prądzie pracy od 10 do 16 A. Zdalna sygnalizacja uruchomienia i stanu alarmu Wbudowany timer tygodniowy (za wyłączeniem PUAT-E3) Regulator prędkości obrotowej FC (220C do 2,3 A) (za wyjątkiem PUAT-E3) 73

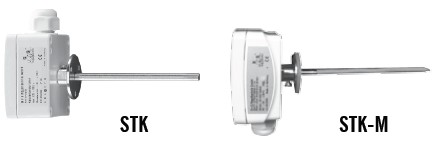

75 Podłączenie czujników Charakterytyka elementu termicznego czujników podłączonych do panelu powinna byd zgodna z LG Ni1000 (Ni1000 TK5000) czujniki ciśnienia z wyjściem przekaźnikowym. Rezystancyjne czujniki kanałowe są używane do pomiaru temperatury strumienia powietrza w systemach wentylacyjnych. Wraz z czujnikiem dostarczany jest kołnierz mocujący i wkręty do mocowania od strony wewnętrznej kanału powietrza. Obudowa wykonana jest z plastiku odpornego na uderzenia. Element pomiarowy jest umieszczony w obudowie ze stali nierdzewnej (STK-1 lub STK-2) lub cienkiej kolumnie (STK-1M, STK-2M). Charakterystyka techniczna Zakres pomiaru Element pomiarowy dla STK-1 oraz STK-1M Element pomiarowy dla STK-2 ORAZ STK-2M Podłączenie Prąd pomiaru Obudowa Długośd czujnika (NL) STK- Długośd czujnika (NL) STK- M Obudowa zaciskowa Przekrój poprzeczny przewodu Rezystancja izolacji Wilgotnośd względna Indeks ochrony C Ni 1000 TK5000 NTC 12 kohm 2-żyłowe Maks 1 ma Plastikowa, biała, RAL mm 100 mm Plastikowa, biała, RAL ,14 1,5 mm2 >100MOhm, dla 200C (500V- prąd stały) <95% IP65 Wymiary Czujnik temperatury pomieszczenia STP jest przeznaczony do mierzenia temperatury w pomieszczeniu. Urządzenie montowane jest na ścianie posiada obudowę plastikową odporną na obciążenia dynamiczne. Charakterystyka techniczna Zakres pomiaru Element pomiarowy Podłączenie Prąd pomiaru C Ni 1000 TK żyłowe Maks 1 ma 74

76 Montaż Obudowa Podłączenie elektryczne Wilgotnośd względna Indeks ochrony Wkrętami na płaskiej powierzchni Plastikowa, biała, RAL ,14 do 1,5 mm2, poprzez zaciski śrubowe, maks wartośd prądu stałego 24V. <95% IP30 Wymiary Czujnik temperatury powietrza zewnętrznego STN jest przeznaczony do mierzenia temperatury otoczenia. Urządzenie montowane jest na ścianie posiada obudowę plastikową odporną na obciążenia dynamiczne. Charakterystyka techniczna Zakres pomiaru Element pomiarowy Podłączenie Prąd pomiaru Obudowa Podłączenie elektryczne Przekrój poprzeczny przewodów Rezystancja izolacji Montaż Indeks ochrony C Ni 1000 TK żyłowe Maks 1 ma Plastikowa, biała, RAL 9010 Dławnica wkręcana PG11 0,14 do 1,5 mm2 >100MOhm dla 200C (500V prądu stałego) Wkrętami na płaskiej powierzchni IP65 Wymiary Czujniki zanurzeniowe serii VSP są używane do pomiaru temperatury wody w wymiennikach ciepła. Czuły element pomiarowy jest umieszczony w obudowie ze stali nierdzewnej. Czujnik jest montowany bezpośrednio w kolektorze wymiennika ciepła. Czujnik może byd elementem zabezpieczenia wymiennika przed zamarznięciem. Charakterystyka techniczna Zakres pomiaru Element pomiarowy Podłączenie Montaż Prąd pomiaru Długośd przewodu (KL) Materiał cylindra Przewód połączeniowy C z przewodem silikonowym (-35 do 1050C z przewodem z PVC) Ni 1000 TK żyłowe G1/2 gwint Około 1mA 1,5 m Stal nierdzewna PVH (do 1050C); silikon (do 1800C) 75

77 Długośd części nagwintowanej (EL) Wilgotnośd względna Indeks ochrony (EL) 100mm (50mm) <95% IP54 Wymiary Czujniki stykowe serii VSN są używane do pomiary temperatury wody przepływającej przez wymiennik ciepła. Powierzchnia stykowa czujnika jest przyciskana do powierzchni przewodu za pomocą klamer stalowych. Czujnik może byd elementem zabezpieczenia wymiennika przed zamarznięciem. Charakterystyka techniczna Zakres pomiaru Element pomiarowy Podłączenie Prąd pomiaru Montaż Wymiary klamry Obudowa Przekrój poprzeczny przewodów Wilgotnośd względna Indeks ochrony C Ni 1000 TK żyłowe Około 1mA Klamra zaciskowa D= 13 92mm (1/4 3 ), L=300 mm Plastikowa, biała RAL ,14-1,5mm2 >100MOhm, dla 200C (5000V prądu stałego) <95% IP54 Wymiary Termostaty z kapilarą serii AZT- są przeznaczone do regulacji temperatury powietrza za nagrzewnicami wodnymi. Mogą również służyd, jako element zabezpieczenia przed zamarznięciem wymiennika. Charakterystyka techniczna Prąd przełączenia Histereza Typ styku Obudowa Temperatura otoczenia Zakres pracy Długośd kapilary Montaż Element pomiarowy 15(8) A; V prądu zmiennego 1K Mikroprzełacznik Plastikowa, szara, z przeźroczystą pokrywą z pleksi C C AZT-0,6 0,6m; AZT-3-3m; AZT-6-6m Na płaskiej pionowej powierzchni, umożliwiając dostęp do śrub regulacyjnych Wykonany z miedzi, aktywny na całej długości 76
