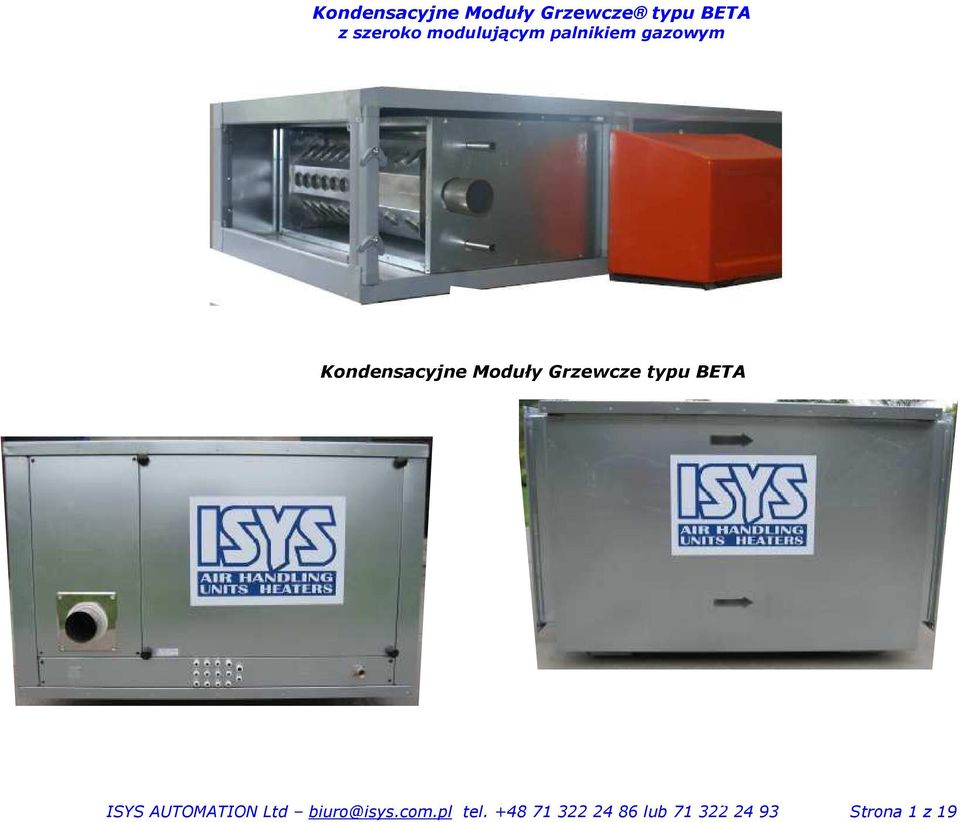

1 Kondensacyjne Moduły Grzewcze typu BETA ISYS AUTOMATION Ltd tel lub Strona 1 z 19

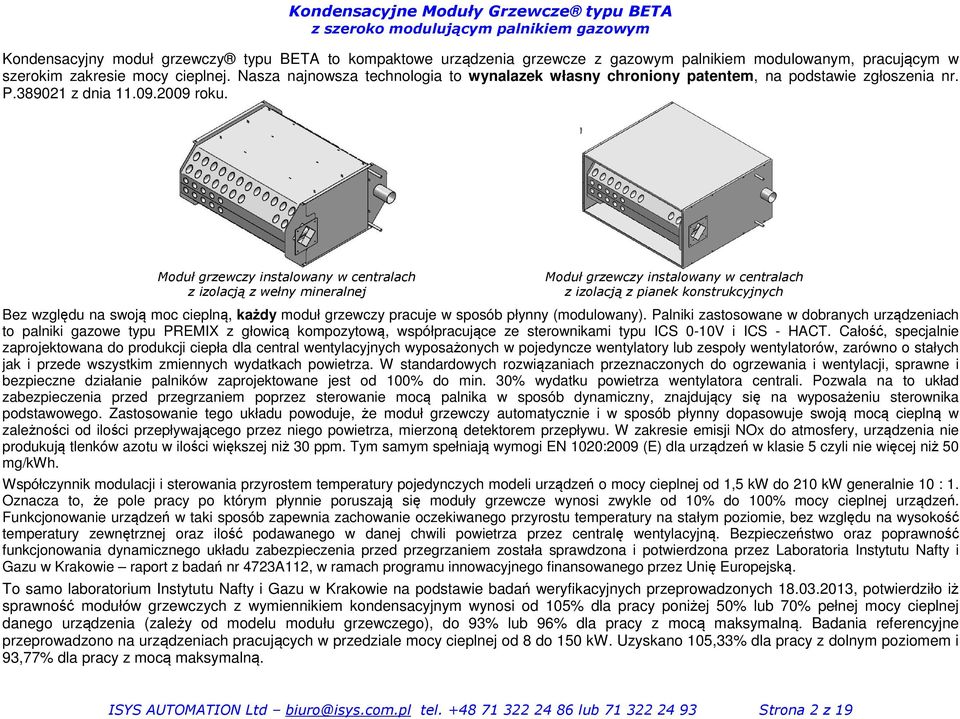

2 Kondensacyjny moduł grzewczy typu BETA to kompaktowe urządzenia grzewcze z gazowym palnikiem modulowanym, pracującym w szerokim zakresie mocy cieplnej. Nasza najnowsza technologia to wynalazek własny chroniony patentem, na podstawie zgłoszenia nr. P z dnia roku. Moduł grzewczy instalowany w centralach Moduł grzewczy instalowany w centralach z izolacją z wełny mineralnej z izolacją z pianek konstrukcyjnych Bez względu na swoją moc cieplną, każdy moduł grzewczy pracuje w sposób płynny (modulowany). Palniki zastosowane w dobranych urządzeniach to palniki gazowe typu PREMIX z głowicą kompozytową, współpracujące ze sterownikami typu ICS 0-10V i ICS - HACT. Całość, specjalnie zaprojektowana do produkcji ciepła dla central wentylacyjnych wyposażonych w pojedyncze wentylatory lub zespoły wentylatorów, zarówno o stałych jak i przede wszystkim zmiennych wydatkach powietrza. W standardowych rozwiązaniach przeznaczonych do ogrzewania i wentylacji, sprawne i bezpieczne działanie palników zaprojektowane jest od 100% do min. 30% wydatku powietrza wentylatora centrali. Pozwala na to układ zabezpieczenia przed przegrzaniem poprzez sterowanie mocą palnika w sposób dynamiczny, znajdujący się na wyposażeniu sterownika podstawowego. Zastosowanie tego układu powoduje, że moduł grzewczy automatycznie i w sposób płynny dopasowuje swoją mocą cieplną w zależności od ilości przepływającego przez niego powietrza, mierzoną detektorem przepływu. W zakresie emisji NOx do atmosfery, urządzenia nie produkują tlenków azotu w ilości większej niż 30 ppm. Tym samym spełniają wymogi EN 1020:2009 (E) dla urządzeń w klasie 5 czyli nie więcej niż 50 mg/kwh. Współczynnik modulacji i sterowania przyrostem temperatury pojedynczych modeli urządzeń o mocy cieplnej od 1,5 kw do 210 kw generalnie 10 : 1. Oznacza to, że pole pracy po którym płynnie poruszają się moduły grzewcze wynosi zwykle od 10% do 100% mocy cieplnej urządzeń. Funkcjonowanie urządzeń w taki sposób zapewnia zachowanie oczekiwanego przyrostu temperatury na stałym poziomie, bez względu na wysokość temperatury zewnętrznej oraz ilość podawanego w danej chwili powietrza przez centralę wentylacyjną. Bezpieczeństwo oraz poprawność funkcjonowania dynamicznego układu zabezpieczenia przed przegrzaniem została sprawdzona i potwierdzona przez Laboratoria Instytutu Nafty i Gazu w Krakowie raport z badań nr 4723A112, w ramach programu innowacyjnego finansowanego przez Unię Europejską. To samo laboratorium Instytutu Nafty i Gazu w Krakowie na podstawie badań weryfikacyjnych przeprowadzonych , potwierdziło iż sprawność modułów grzewczych z wymiennikiem kondensacyjnym wynosi od 105% dla pracy poniżej 50% lub 70% pełnej mocy cieplnej danego urządzenia (zależy od modelu modułu grzewczego), do 93% lub 96% dla pracy z mocą maksymalną. Badania referencyjne przeprowadzono na urządzeniach pracujących w przedziale mocy cieplnej od 8 do 150 kw. Uzyskano 105,33% dla pracy z dolnym poziomem i 93,77% dla pracy z mocą maksymalną. ISYS AUTOMATION Ltd biuro@isys.com.pl tel lub Strona 2 z 19

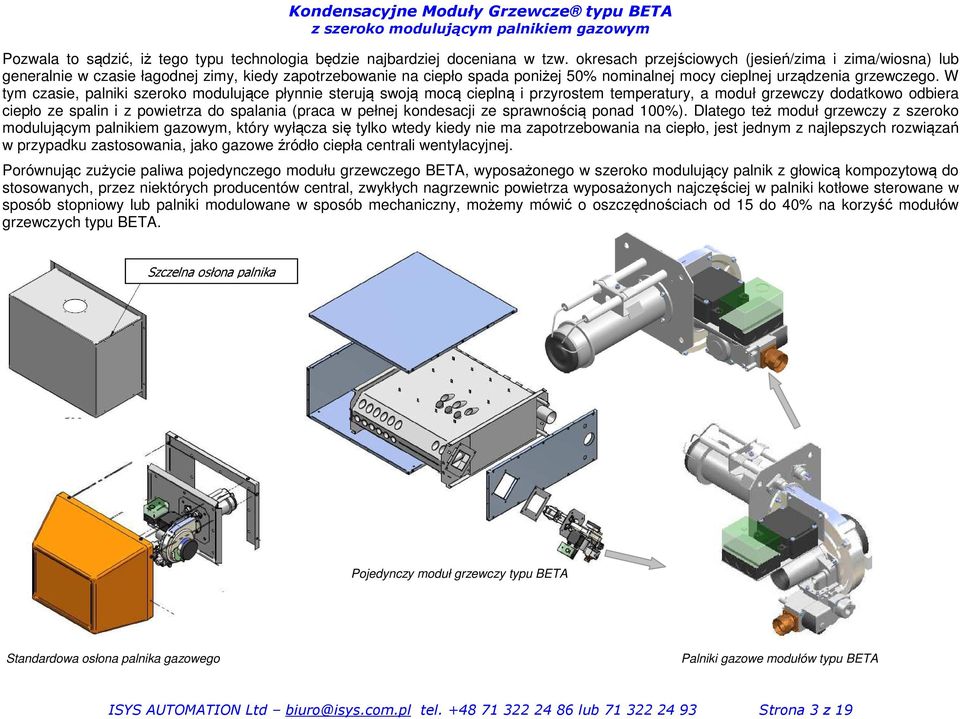

3 Pozwala to sądzić, iż tego typu technologia będzie najbardziej doceniana w tzw. okresach przejściowych (jesień/zima i zima/wiosna) lub generalnie w czasie łagodnej zimy, kiedy zapotrzebowanie na ciepło spada poniżej 50% nominalnej mocy cieplnej urządzenia grzewczego. W tym czasie, palniki szeroko modulujące płynnie sterują swoją mocą cieplną i przyrostem temperatury, a moduł grzewczy dodatkowo odbiera ciepło ze spalin i z powietrza do spalania (praca w pełnej kondesacji ze sprawnością ponad 100%). Dlatego też moduł grzewczy z szeroko modulującym palnikiem gazowym, który wyłącza się tylko wtedy kiedy nie ma zapotrzebowania na ciepło, jest jednym z najlepszych rozwiązań w przypadku zastosowania, jako gazowe źródło ciepła centrali wentylacyjnej. Porównując zużycie paliwa pojedynczego modułu grzewczego BETA, wyposażonego w szeroko modulujący palnik z głowicą kompozytową do stosowanych, przez niektórych producentów central, zwykłych nagrzewnic powietrza wyposażonych najczęściej w palniki kotłowe sterowane w sposób stopniowy lub palniki modulowane w sposób mechaniczny, możemy mówić o oszczędnościach od 15 do 40% na korzyść modułów grzewczych typu BETA. Szczelna osłona palnika Pojedynczy moduł grzewczy typu BETA Standardowa osłona palnika gazowego Palniki gazowe modułów typu BETA ISYS AUTOMATION Ltd biuro@isys.com.pl tel lub Strona 3 z 19

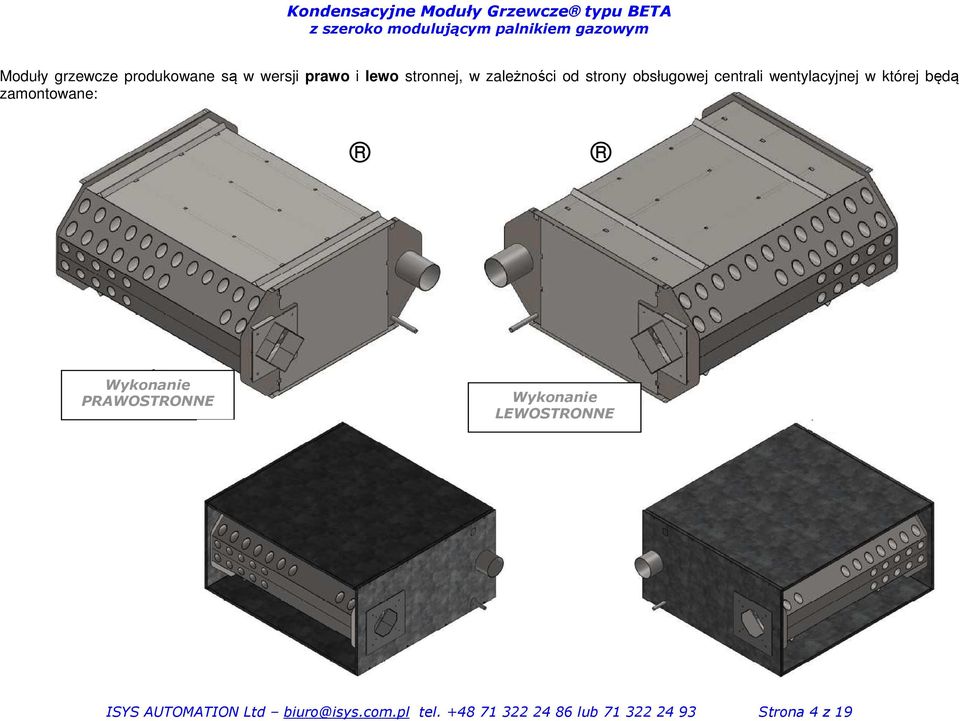

4 Moduły grzewcze produkowane są w wersji prawo i lewo stronnej, w zależności od strony obsługowej centrali wentylacyjnej w której będą zamontowane: Wykonanie PRAWOSTRONNE Wykonanie LEWOSTRONNE ISYS AUTOMATION Ltd biuro@isys.com.pl tel lub Strona 4 z 19

5 Wszędzie tam gdzie z różnych względów np. technologicznych, zakłada się ciągłą pracę gazowego źródła centrali wentylacyjnej bez względu na wysokość temperatury zewnętrznej, zaleca się zastosowanie wysokosprawnego rozwiązania w postaci zespołu modułów grzewczych. Najczęściej stosowaną aplikacją na terenie naszego kraju jest zespół 2 modułów grzewczych, którego palniki zapewniają płynną pracę urządzenia ze współczynnikiem modulacji mocy cieplnej, generalnie 20 : 1. Oznacza to, że pole pracy po którym płynnie poruszają się moduły grzewcze zespołu wynosi zwykle od 5% do 100% mocy cieplnej urządzeń lub jeszcze niżej. Duże współczynniki modulacji mocy cieplnej odgrywają bardzo istotną rolę w zakresie zapewnienia wysokiego komfortu cieplnego oraz oszczędności w zużyciu paliwa. Dodatkowy, bezpośredni wpływ na oszczędności eksploatacyjne ma układ ze specjalnym algorytmem sterowania pracą modułów grzewczych, który zawsze stanowi podstawowe wyposażenie zespołu 2 urządzeń: Algorytm sterowania pracą zespołu 2 urządzeń klasa sterowania BETA-ZM-Plus: 1. Rozpoczyna pracę 1 moduł i kontynuuje ją aż do osiągnięcia 50 70% (parametr nastawny) swojego pola pracy. Z chwilą konieczności dostarczenia mocy większej przekraczającej poziom jak wyżej, 2. sterownik załącza 2 moduł, zmniejszając jednocześnie moc modułu pierwszego tak, żeby pracował w zakresie od 10 do 50% jego mocy nominalnej. 3. Oba moduły pracują razem utrzymując moc cieplną poniżej połowy swoich mocy nominalnych, co powoduje ich pracę w warunkach wzmożonej kondensacji, z uwzględnieniem maksymalnego odzysku ciepła ze spalin i z powietrza do spalania. Jest to praca z najwyższą sprawnością przekraczającą 100%. 4. Z chwilą konieczności dostarczenia mocy jeszcze większej, oba urządzenia pracują aż do maksymalnego pułapu swojego pola pracy. Zespół 2 modułów grzewczych typu ZM-BETA Oznaczenia wymiarów urządzenia ISYS AUTOMATION Ltd biuro@isys.com.pl tel lub Strona 5 z 19

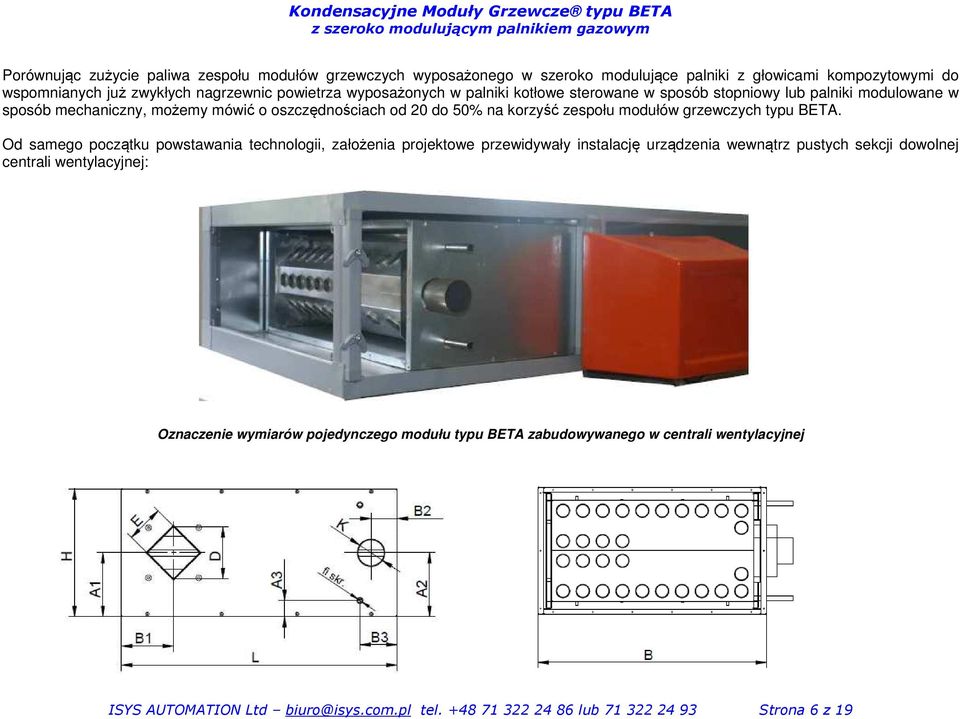

6 Porównując zużycie paliwa zespołu modułów grzewczych wyposażonego w szeroko modulujące palniki z głowicami kompozytowymi do wspomnianych już zwykłych nagrzewnic powietrza wyposażonych w palniki kotłowe sterowane w sposób stopniowy lub palniki modulowane w sposób mechaniczny, możemy mówić o oszczędnościach od 20 do 50% na korzyść zespołu modułów grzewczych typu BETA. Od samego początku powstawania technologii, założenia projektowe przewidywały instalację urządzenia wewnątrz pustych sekcji dowolnej centrali wentylacyjnej: Oznaczenie wymiarów pojedynczego modułu typu BETA zabudowywanego w centrali wentylacyjnej ISYS AUTOMATION Ltd biuro@isys.com.pl tel lub Strona 6 z 19

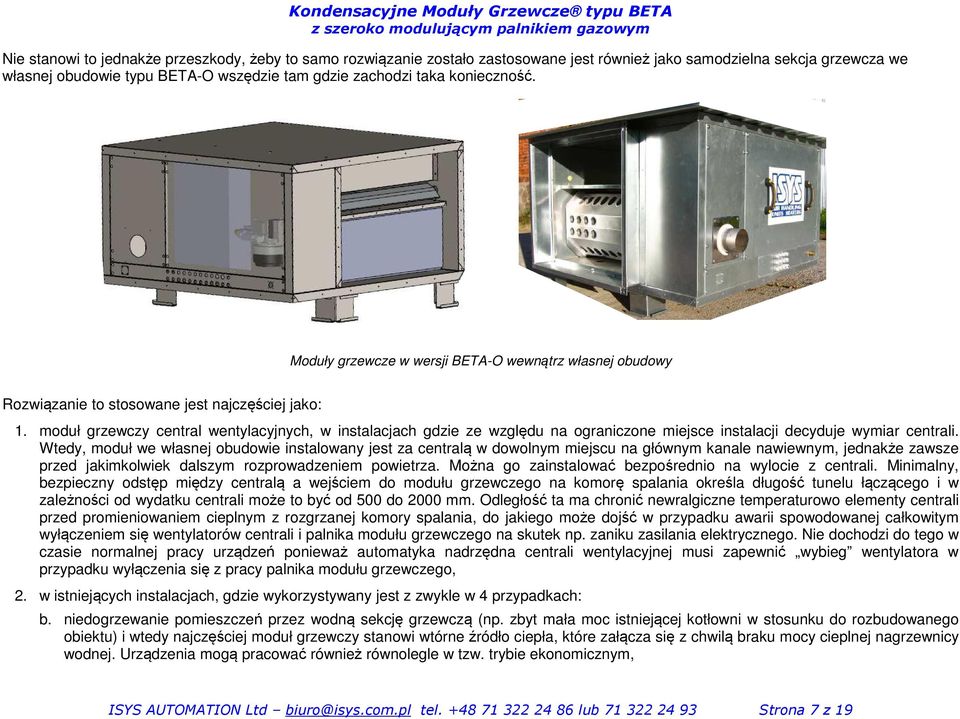

7 Nie stanowi to jednakże przeszkody, żeby to samo rozwiązanie zostało zastosowane jest również jako samodzielna sekcja grzewcza we własnej obudowie typu BETA-O wszędzie tam gdzie zachodzi taka konieczność. Moduły grzewcze w wersji BETA-O wewnątrz własnej obudowy Rozwiązanie to stosowane jest najczęściej jako: 1. moduł grzewczy central wentylacyjnych, w instalacjach gdzie ze względu na ograniczone miejsce instalacji decyduje wymiar centrali. Wtedy, moduł we własnej obudowie instalowany jest za centralą w dowolnym miejscu na głównym kanale nawiewnym, jednakże zawsze przed jakimkolwiek dalszym rozprowadzeniem powietrza. Można go zainstalować bezpośrednio na wylocie z centrali. Minimalny, bezpieczny odstęp między centralą a wejściem do modułu grzewczego na komorę spalania określa długość tunelu łączącego i w zależności od wydatku centrali może to być od 500 do 2000 mm. Odległość ta ma chronić newralgiczne temperaturowo elementy centrali przed promieniowaniem cieplnym z rozgrzanej komory spalania, do jakiego może dojść w przypadku awarii spowodowanej całkowitym wyłączeniem się wentylatorów centrali i palnika modułu grzewczego na skutek np. zaniku zasilania elektrycznego. Nie dochodzi do tego w czasie normalnej pracy urządzeń ponieważ automatyka nadrzędna centrali wentylacyjnej musi zapewnić wybieg wentylatora w przypadku wyłączenia się z pracy palnika modułu grzewczego, 2. w istniejących instalacjach, gdzie wykorzystywany jest z zwykle w 4 przypadkach: b. niedogrzewanie pomieszczeń przez wodną sekcję grzewczą (np. zbyt mała moc istniejącej kotłowni w stosunku do rozbudowanego obiektu) i wtedy najczęściej moduł grzewczy stanowi wtórne źródło ciepła, które załącza się z chwilą braku mocy cieplnej nagrzewnicy wodnej. Urządzenia mogą pracować również równolegle w tzw. trybie ekonomicznym, ISYS AUTOMATION Ltd biuro@isys.com.pl tel lub Strona 7 z 19

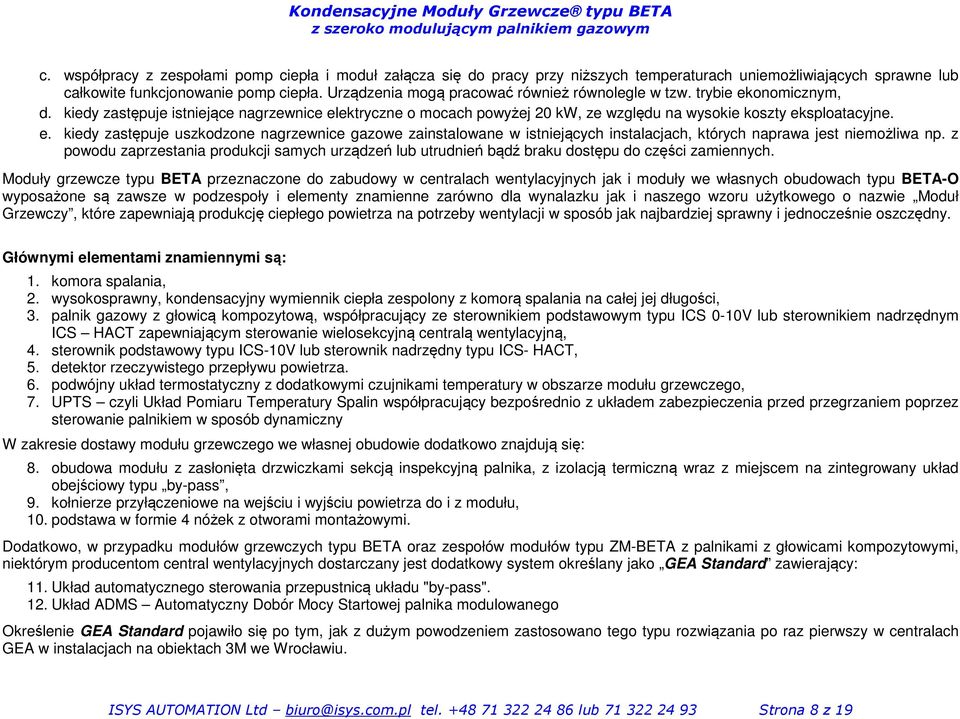

8 c. współpracy z zespołami pomp ciepła i moduł załącza się do pracy przy niższych temperaturach uniemożliwiających sprawne lub całkowite funkcjonowanie pomp ciepła. Urządzenia mogą pracować również równolegle w tzw. trybie ekonomicznym, d. kiedy zastępuje istniejące nagrzewnice elektryczne o mocach powyżej 20 kw, ze względu na wysokie koszty eksploatacyjne. e. kiedy zastępuje uszkodzone nagrzewnice gazowe zainstalowane w istniejących instalacjach, których naprawa jest niemożliwa np. z powodu zaprzestania produkcji samych urządzeń lub utrudnień bądź braku dostępu do części zamiennych. Moduły grzewcze typu BETA przeznaczone do zabudowy w centralach wentylacyjnych jak i moduły we własnych obudowach typu BETA-O wyposażone są zawsze w podzespoły i elementy znamienne zarówno dla wynalazku jak i naszego wzoru użytkowego o nazwie Moduł Grzewczy, które zapewniają produkcję ciepłego powietrza na potrzeby wentylacji w sposób jak najbardziej sprawny i jednocześnie oszczędny. Głównymi elementami znamiennymi są: 1. komora spalania, 2. wysokosprawny, kondensacyjny wymiennik ciepła zespolony z komorą spalania na całej jej długości, 3. palnik gazowy z głowicą kompozytową, współpracujący ze sterownikiem podstawowym typu ICS 0-10V lub sterownikiem nadrzędnym ICS HACT zapewniającym sterowanie wielosekcyjną centralą wentylacyjną, 4. sterownik podstawowy typu ICS-10V lub sterownik nadrzędny typu ICS- HACT, 5. detektor rzeczywistego przepływu powietrza. 6. podwójny układ termostatyczny z dodatkowymi czujnikami temperatury w obszarze modułu grzewczego, 7. UPTS czyli Układ Pomiaru Temperatury Spalin współpracujący bezpośrednio z układem zabezpieczenia przed przegrzaniem poprzez sterowanie palnikiem w sposób dynamiczny W zakresie dostawy modułu grzewczego we własnej obudowie dodatkowo znajdują się: 8. obudowa modułu z zasłonięta drzwiczkami sekcją inspekcyjną palnika, z izolacją termiczną wraz z miejscem na zintegrowany układ obejściowy typu by-pass, 9. kołnierze przyłączeniowe na wejściu i wyjściu powietrza do i z modułu, 10. podstawa w formie 4 nóżek z otworami montażowymi. Dodatkowo, w przypadku modułów grzewczych typu BETA oraz zespołów modułów typu ZM-BETA z palnikami z głowicami kompozytowymi, niektórym producentom central wentylacyjnych dostarczany jest dodatkowy system określany jako GEA Standard zawierający: 11. Układ automatycznego sterowania przepustnicą układu "by-pass". 12. Układ ADMS Automatyczny Dobór Mocy Startowej palnika modulowanego Określenie GEA Standard pojawiło się po tym, jak z dużym powodzeniem zastosowano tego typu rozwiązania po raz pierwszy w centralach GEA w instalacjach na obiektach 3M we Wrocławiu. ISYS AUTOMATION Ltd biuro@isys.com.pl tel lub Strona 8 z 19

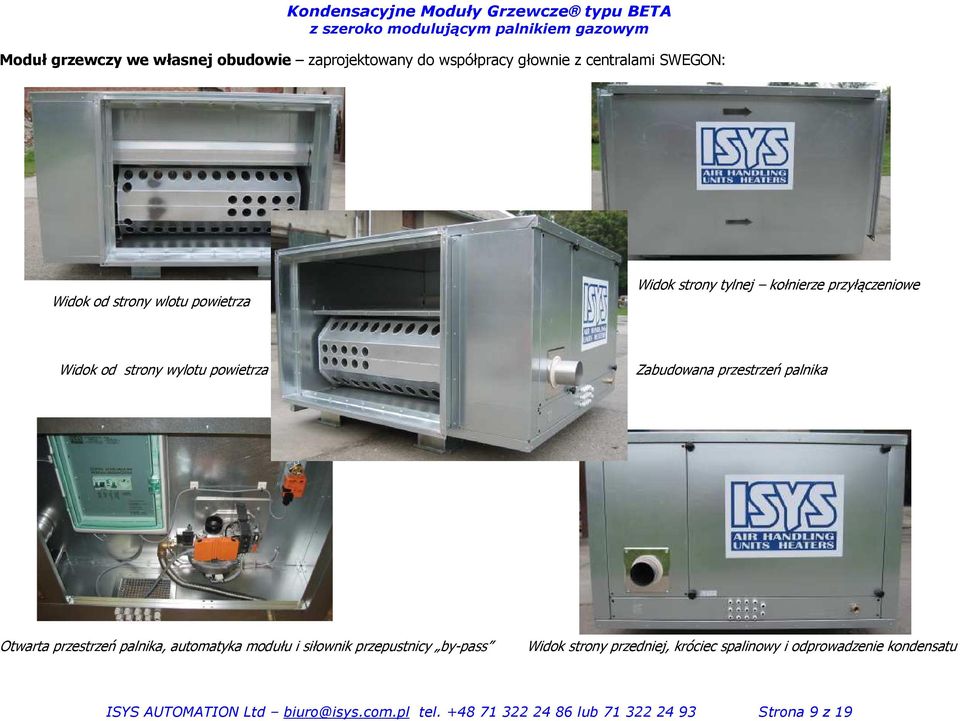

9 Moduł grzewczy we własnej obudowie zaprojektowany do współpracy głownie z centralami SWEGON: Widok od strony wlotu powietrza Widok strony tylnej kołnierze przyłączeniowe Widok od strony wylotu powietrza Zabudowana przestrzeń palnika Otwarta przestrzeń palnika, automatyka modułu i siłownik przepustnicy by-pass Widok strony przedniej, króciec spalinowy i odprowadzenie kondensatu ISYS AUTOMATION Ltd biuro@isys.com.pl tel lub Strona 9 z 19

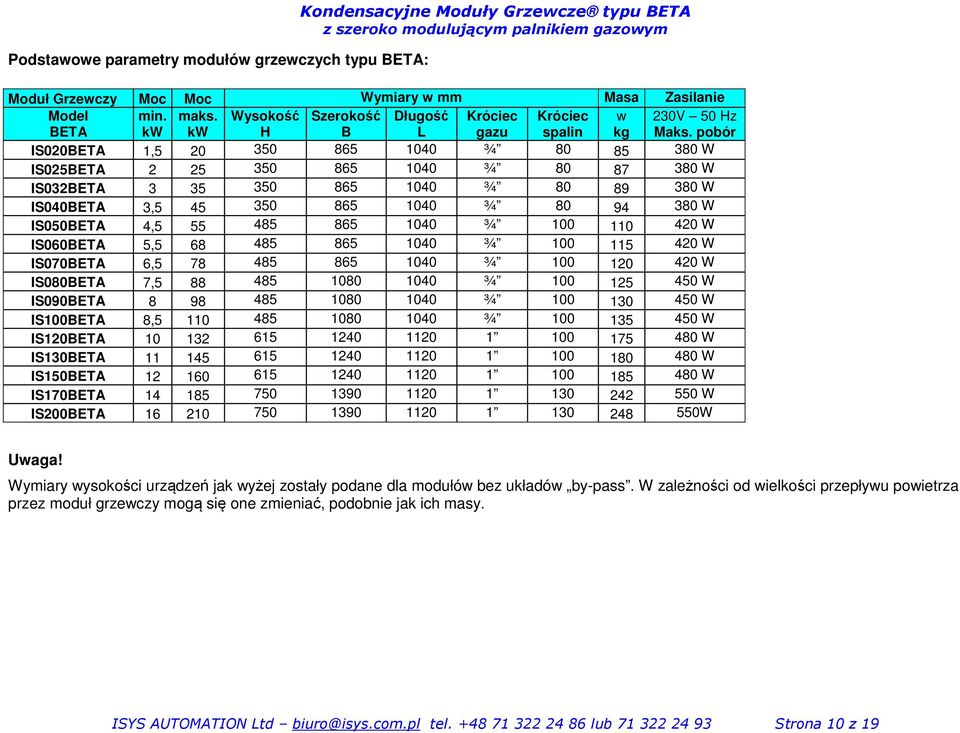

10 Podstawowe parametry modułów grzewczych typu BETA: Kondensacyjne Moduły Grzewcze typu BETA Moduł Grzewczy Moc Moc Wymiary w mm Masa Zasilanie Model min. maks. Wysokość Szerokość Długość Króciec Króciec w 230V 50 Hz BETA kw kw H B L gazu spalin kg Maks. pobór IS020BETA 1, ¾ W IS025BETA ¾ W IS032BETA ¾ W IS040BETA 3, ¾ W IS050BETA 4, ¾ W IS060BETA 5, ¾ W IS070BETA 6, ¾ W IS080BETA 7, ¾ W IS090BETA ¾ W IS100BETA 8, ¾ W IS120BETA W IS130BETA W IS150BETA W IS170BETA W IS200BETA W Uwaga! Wymiary wysokości urządzeń jak wyżej zostały podane dla modułów bez układów by-pass. W zależności od wielkości przepływu powietrza przez moduł grzewczy mogą się one zmieniać, podobnie jak ich masy. ISYS AUTOMATION Ltd biuro@isys.com.pl tel lub Strona 10 z 19

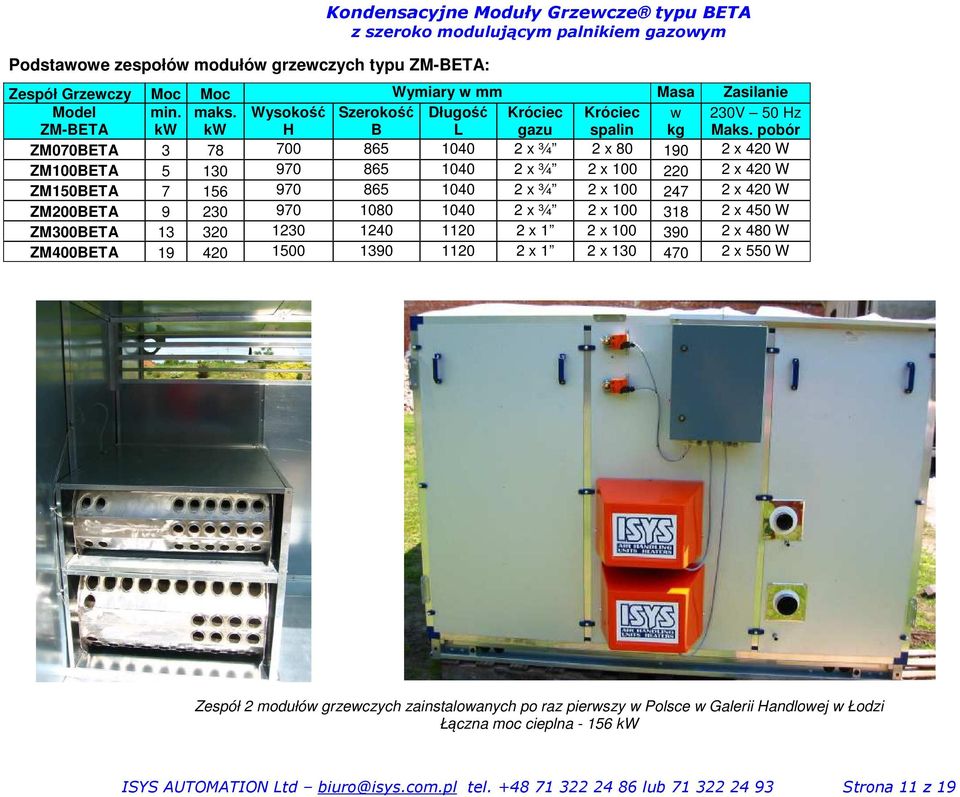

11 Podstawowe zespołów modułów grzewczych typu ZM-BETA: Kondensacyjne Moduły Grzewcze typu BETA Zespół Grzewczy Moc Moc Wymiary w mm Masa Zasilanie Model min. maks. Wysokość Szerokość Długość Króciec Króciec w 230V 50 Hz ZM-BETA kw kw H B L gazu spalin kg Maks. pobór ZM070BETA x ¾ 2 x x 420 W ZM100BETA x ¾ 2 x x 420 W ZM150BETA x ¾ 2 x x 420 W ZM200BETA x ¾ 2 x x 450 W ZM300BETA x 1 2 x x 480 W ZM400BETA x 1 2 x x 550 W Zespół 2 modułów grzewczych zainstalowanych po raz pierwszy w Polsce w Galerii Handlowej w Łodzi Łączna moc cieplna kw ISYS AUTOMATION Ltd biuro@isys.com.pl tel lub Strona 11 z 19

12 Zespoły modułów grzewczych typu ZM-BETA w obiekcie 3M we Wrocławiu: Centrale wentylacyjnej typu CAIRplus produkcji GEA Wykonawca Instalacji TKT ENGINEERING ISYS AUTOMATION Ltd biuro@isys.com.pl tel lub Strona 12 z 19

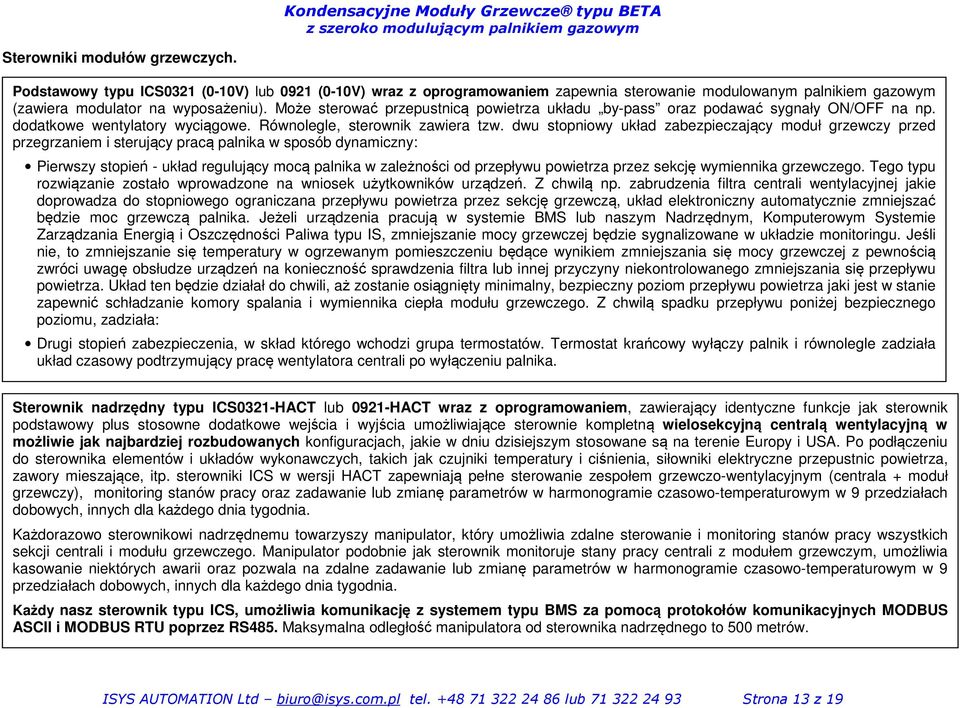

13 Sterowniki modułów grzewczych. Podstawowy typu ICS0321 (0-10V) lub 0921 (0-10V) wraz z oprogramowaniem zapewnia sterowanie modulowanym palnikiem gazowym (zawiera modulator na wyposażeniu). Może sterować przepustnicą powietrza układu by-pass oraz podawać sygnały ON/OFF na np. dodatkowe wentylatory wyciągowe. Równolegle, sterownik zawiera tzw. dwu stopniowy układ zabezpieczający moduł grzewczy przed przegrzaniem i sterujący pracą palnika w sposób dynamiczny: Pierwszy stopień - układ regulujący mocą palnika w zależności od przepływu powietrza przez sekcję wymiennika grzewczego. Tego typu rozwiązanie zostało wprowadzone na wniosek użytkowników urządzeń. Z chwilą np. zabrudzenia filtra centrali wentylacyjnej jakie doprowadza do stopniowego ograniczana przepływu powietrza przez sekcję grzewczą, układ elektroniczny automatycznie zmniejszać będzie moc grzewczą palnika. Jeżeli urządzenia pracują w systemie BMS lub naszym Nadrzędnym, Komputerowym Systemie Zarządzania Energią i Oszczędności Paliwa typu IS, zmniejszanie mocy grzewczej będzie sygnalizowane w układzie monitoringu. Jeśli nie, to zmniejszanie się temperatury w ogrzewanym pomieszczeniu będące wynikiem zmniejszania się mocy grzewczej z pewnością zwróci uwagę obsłudze urządzeń na konieczność sprawdzenia filtra lub innej przyczyny niekontrolowanego zmniejszania się przepływu powietrza. Układ ten będzie działał do chwili, aż zostanie osiągnięty minimalny, bezpieczny poziom przepływu powietrza jaki jest w stanie zapewnić schładzanie komory spalania i wymiennika ciepła modułu grzewczego. Z chwilą spadku przepływu poniżej bezpiecznego poziomu, zadziała: Drugi stopień zabezpieczenia, w skład którego wchodzi grupa termostatów. Termostat krańcowy wyłączy palnik i równolegle zadziała układ czasowy podtrzymujący pracę wentylatora centrali po wyłączeniu palnika. Sterownik nadrzędny typu ICS0321-HACT lub 0921-HACT wraz z oprogramowaniem, zawierający identyczne funkcje jak sterownik podstawowy plus stosowne dodatkowe wejścia i wyjścia umożliwiające sterownie kompletną wielosekcyjną centralą wentylacyjną w możliwie jak najbardziej rozbudowanych konfiguracjach, jakie w dniu dzisiejszym stosowane są na terenie Europy i USA. Po podłączeniu do sterownika elementów i układów wykonawczych, takich jak czujniki temperatury i ciśnienia, siłowniki elektryczne przepustnic powietrza, zawory mieszające, itp. sterowniki ICS w wersji HACT zapewniają pełne sterowanie zespołem grzewczo-wentylacyjnym (centrala + moduł grzewczy), monitoring stanów pracy oraz zadawanie lub zmianę parametrów w harmonogramie czasowo-temperaturowym w 9 przedziałach dobowych, innych dla każdego dnia tygodnia. Każdorazowo sterownikowi nadrzędnemu towarzyszy manipulator, który umożliwia zdalne sterowanie i monitoring stanów pracy wszystkich sekcji centrali i modułu grzewczego. Manipulator podobnie jak sterownik monitoruje stany pracy centrali z modułem grzewczym, umożliwia kasowanie niektórych awarii oraz pozwala na zdalne zadawanie lub zmianę parametrów w harmonogramie czasowo-temperaturowym w 9 przedziałach dobowych, innych dla każdego dnia tygodnia. Każdy nasz sterownik typu ICS, umożliwia komunikację z systemem typu BMS za pomocą protokołów komunikacyjnych MODBUS ASCII i MODBUS RTU poprzez RS485. Maksymalna odległość manipulatora od sterownika nadrzędnego to 500 metrów. ISYS AUTOMATION Ltd biuro@isys.com.pl tel lub Strona 13 z 19

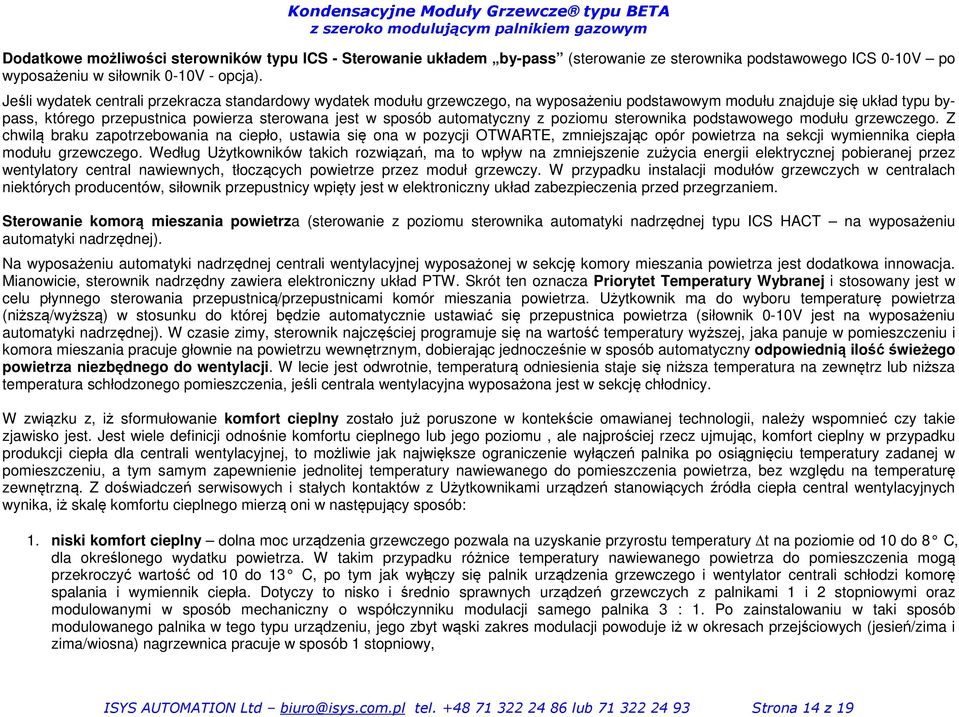

14 Dodatkowe możliwości sterowników typu ICS - Sterowanie układem by-pass (sterowanie ze sterownika podstawowego ICS 0-10V po wyposażeniu w siłownik 0-10V - opcja). Jeśli wydatek centrali przekracza standardowy wydatek modułu grzewczego, na wyposażeniu podstawowym modułu znajduje się układ typu bypass, którego przepustnica powierza sterowana jest w sposób automatyczny z poziomu sterownika podstawowego modułu grzewczego. Z chwilą braku zapotrzebowania na ciepło, ustawia się ona w pozycji OTWARTE, zmniejszając opór powietrza na sekcji wymiennika ciepła modułu grzewczego. Według Użytkowników takich rozwiązań, ma to wpływ na zmniejszenie zużycia energii elektrycznej pobieranej przez wentylatory central nawiewnych, tłoczących powietrze przez moduł grzewczy. W przypadku instalacji modułów grzewczych w centralach niektórych producentów, siłownik przepustnicy wpięty jest w elektroniczny układ zabezpieczenia przed przegrzaniem. Sterowanie komorą mieszania powietrza (sterowanie z poziomu sterownika automatyki nadrzędnej typu ICS HACT na wyposażeniu automatyki nadrzędnej). Na wyposażeniu automatyki nadrzędnej centrali wentylacyjnej wyposażonej w sekcję komory mieszania powietrza jest dodatkowa innowacja. Mianowicie, sterownik nadrzędny zawiera elektroniczny układ PTW. Skrót ten oznacza Priorytet Temperatury Wybranej i stosowany jest w celu płynnego sterowania przepustnicą/przepustnicami komór mieszania powietrza. Użytkownik ma do wyboru temperaturę powietrza (niższą/wyższą) w stosunku do której będzie automatycznie ustawiać się przepustnica powietrza (siłownik 0-10V jest na wyposażeniu automatyki nadrzędnej). W czasie zimy, sterownik najczęściej programuje się na wartość temperatury wyższej, jaka panuje w pomieszczeniu i komora mieszania pracuje głownie na powietrzu wewnętrznym, dobierając jednocześnie w sposób automatyczny odpowiednią ilość świeżego powietrza niezbędnego do wentylacji. W lecie jest odwrotnie, temperaturą odniesienia staje się niższa temperatura na zewnętrz lub niższa temperatura schłodzonego pomieszczenia, jeśli centrala wentylacyjna wyposażona jest w sekcję chłodnicy. W związku z, iż sformułowanie komfort cieplny zostało już poruszone w kontekście omawianej technologii, należy wspomnieć czy takie zjawisko jest. Jest wiele definicji odnośnie komfortu cieplnego lub jego poziomu, ale najprościej rzecz ujmując, komfort cieplny w przypadku produkcji ciepła dla centrali wentylacyjnej, to możliwie jak największe ograniczenie wyłączeń palnika po osiągnięciu temperatury zadanej w pomieszczeniu, a tym samym zapewnienie jednolitej temperatury nawiewanego do pomieszczenia powietrza, bez względu na temperaturę zewnętrzną. Z doświadczeń serwisowych i stałych kontaktów z Użytkownikami urządzeń stanowiących źródła ciepła central wentylacyjnych wynika, iż skalę komfortu cieplnego mierzą oni w następujący sposób: 1. niski komfort cieplny dolna moc urządzenia grzewczego pozwala na uzyskanie przyrostu temperatury t na poziomie od 10 do 8 C, dla określonego wydatku powietrza. W takim przypadku różnice temperatury nawiewanego powietrza do pomieszczenia mogą przekroczyć wartość od 10 do 13 C, po tym jak wyłączy się palnik urządzenia grzewczego i wentylator centrali schłodzi komorę spalania i wymiennik ciepła. Dotyczy to nisko i średnio sprawnych urządzeń grzewczych z palnikami 1 i 2 stopniowymi oraz modulowanymi w sposób mechaniczny o współczynniku modulacji samego palnika 3 : 1. Po zainstalowaniu w taki sposób modulowanego palnika w tego typu urządzeniu, jego zbyt wąski zakres modulacji powoduje iż w okresach przejściowych (jesień/zima i zima/wiosna) nagrzewnica pracuje w sposób 1 stopniowy, ISYS AUTOMATION Ltd biuro@isys.com.pl tel lub Strona 14 z 19

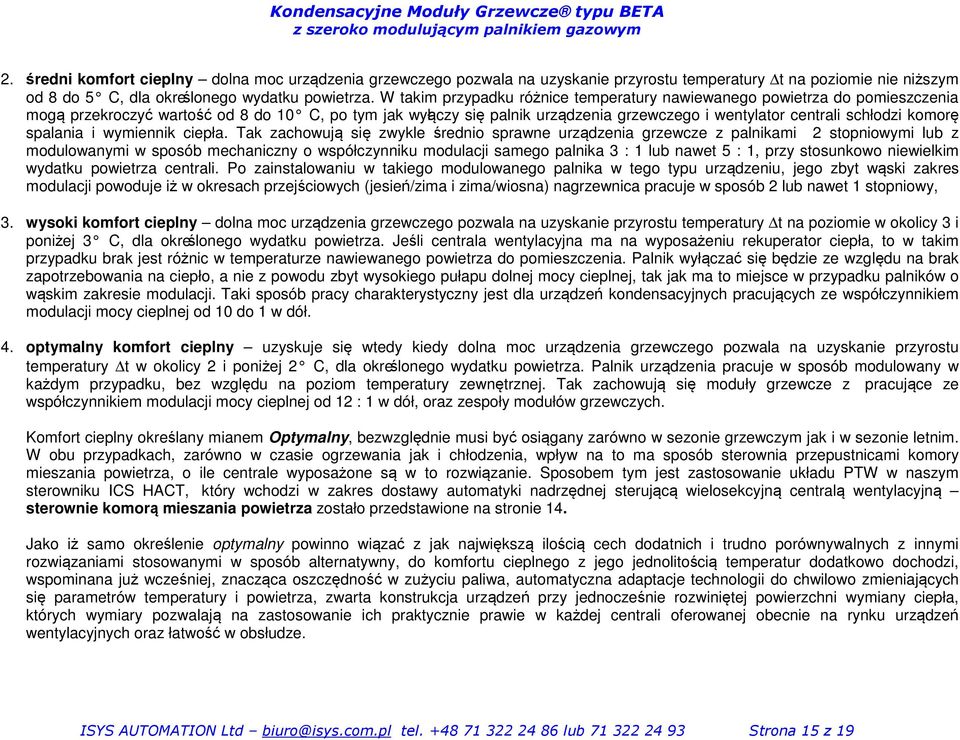

15 2. średni komfort cieplny dolna moc urządzenia grzewczego pozwala na uzyskanie przyrostu temperatury t na poziomie nie niższym od 8 do 5 C, dla określonego wydatku powietrza. W takim przypadku różnice temperatury nawiewanego powietrza do pomieszczenia mogą przekroczyć wartość od 8 do 10 C, po tym jak wyłączy się palnik urządzenia grzewczego i wentylator centrali schłodzi komorę spalania i wymiennik ciepła. Tak zachowują się zwykle średnio sprawne urządzenia grzewcze z palnikami 2 stopniowymi lub z modulowanymi w sposób mechaniczny o współczynniku modulacji samego palnika 3 : 1 lub nawet 5 : 1, przy stosunkowo niewielkim wydatku powietrza centrali. Po zainstalowaniu w takiego modulowanego palnika w tego typu urządzeniu, jego zbyt wąski zakres modulacji powoduje iż w okresach przejściowych (jesień/zima i zima/wiosna) nagrzewnica pracuje w sposób 2 lub nawet 1 stopniowy, 3. wysoki komfort cieplny dolna moc urządzenia grzewczego pozwala na uzyskanie przyrostu temperatury t na poziomie w okolicy 3 i poniżej 3 C, dla określonego wydatku powietrza. Jeśli centrala wentylacyjna ma na wyposażeniu rekuperator ciepła, to w takim przypadku brak jest różnic w temperaturze nawiewanego powietrza do pomieszczenia. Palnik wyłączać się będzie ze względu na brak zapotrzebowania na ciepło, a nie z powodu zbyt wysokiego pułapu dolnej mocy cieplnej, tak jak ma to miejsce w przypadku palników o wąskim zakresie modulacji. Taki sposób pracy charakterystyczny jest dla urządzeń kondensacyjnych pracujących ze współczynnikiem modulacji mocy cieplnej od 10 do 1 w dół. 4. optymalny komfort cieplny uzyskuje się wtedy kiedy dolna moc urządzenia grzewczego pozwala na uzyskanie przyrostu temperatury t w okolicy 2 i poniżej 2 C, dla określonego wydatku powietrza. Palnik urządzenia pracuje w sposób modulowany w każdym przypadku, bez względu na poziom temperatury zewnętrznej. Tak zachowują się moduły grzewcze z pracujące ze współczynnikiem modulacji mocy cieplnej od 12 : 1 w dół, oraz zespoły modułów grzewczych. Komfort cieplny określany mianem Optymalny, bezwzględnie musi być osiągany zarówno w sezonie grzewczym jak i w sezonie letnim. W obu przypadkach, zarówno w czasie ogrzewania jak i chłodzenia, wpływ na to ma sposób sterownia przepustnicami komory mieszania powietrza, o ile centrale wyposażone są w to rozwiązanie. Sposobem tym jest zastosowanie układu PTW w naszym sterowniku ICS HACT, który wchodzi w zakres dostawy automatyki nadrzędnej sterującą wielosekcyjną centralą wentylacyjną sterownie komorą mieszania powietrza zostało przedstawione na stronie 14. Jako iż samo określenie optymalny powinno wiązać z jak największą ilością cech dodatnich i trudno porównywalnych z innymi rozwiązaniami stosowanymi w sposób alternatywny, do komfortu cieplnego z jego jednolitością temperatur dodatkowo dochodzi, wspominana już wcześniej, znacząca oszczędność w zużyciu paliwa, automatyczna adaptacje technologii do chwilowo zmieniających się parametrów temperatury i powietrza, zwarta konstrukcja urządzeń przy jednocześnie rozwiniętej powierzchni wymiany ciepła, których wymiary pozwalają na zastosowanie ich praktycznie prawie w każdej centrali oferowanej obecnie na rynku urządzeń wentylacyjnych oraz łatwość w obsłudze. ISYS AUTOMATION Ltd biuro@isys.com.pl tel lub Strona 15 z 19

16 Kondensacyjne moduły grzewcze typu BETA instalowane w obudowach central CAIRPlus produkcji GEA obiekt 3M we Wrocławiu ISYS AUTOMATION Ltd biuro@isys.com.pl tel lub Strona 16 z 19

17 Kondensacyjne moduły grzewcze typu BETA instalowane w obudowach central SILVER produkcji SWEGON Fabryka Broni w Radomiu ISYS AUTOMATION Ltd biuro@isys.com.pl tel lub Strona 17 z 19

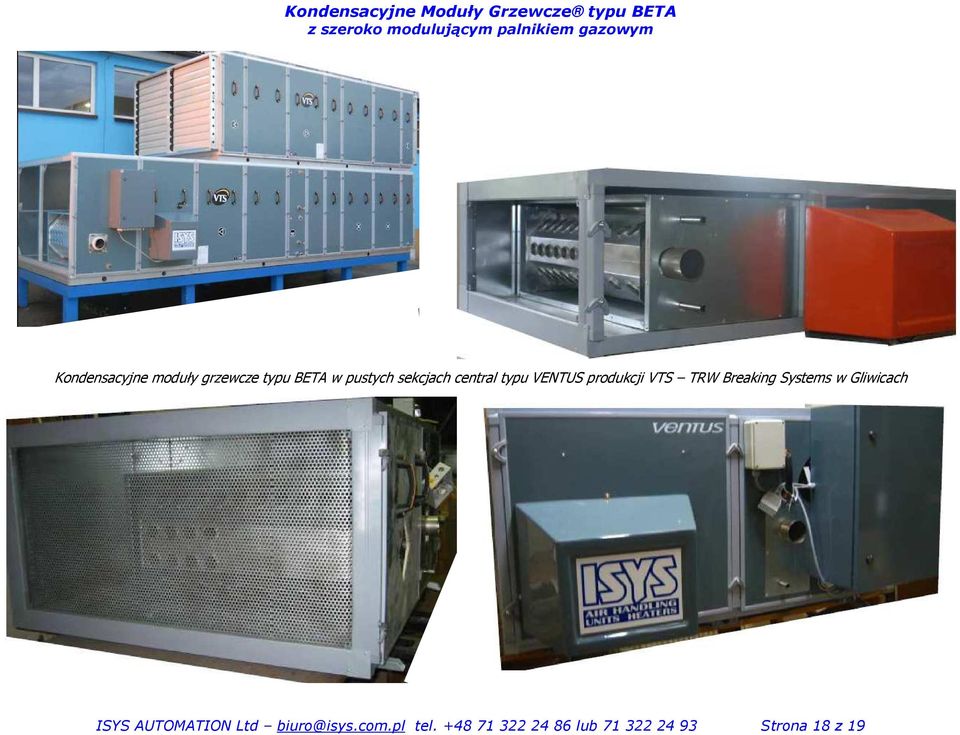

18 Kondensacyjne moduły grzewcze typu BETA w pustych sekcjach central typu VENTUS produkcji VTS TRW Breaking Systems w Gliwicach ISYS AUTOMATION Ltd biuro@isys.com.pl tel lub Strona 18 z 19

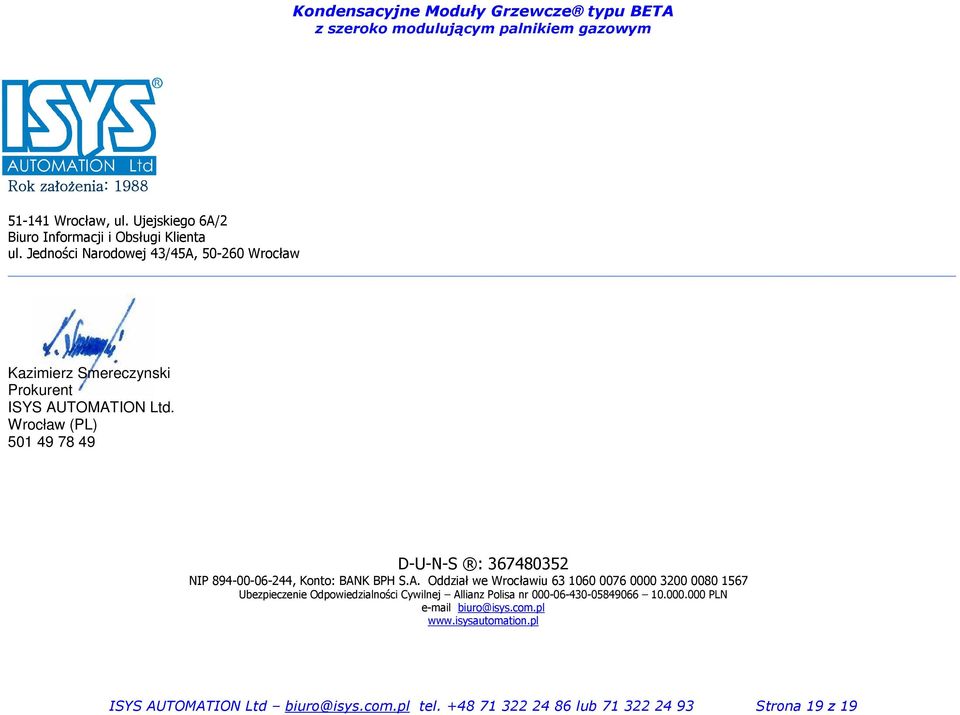

19 Rok założenia: Wrocław, ul. Ujejskiego 6A/2 Biuro Informacji i Obsługi Klienta ul. Jedności Narodowej 43/45A, Wrocław Kazimierz Smereczynski Prokurent ISYS AUTOMATION Ltd. Wrocław (PL) D-U-N-S : NIP , Konto: BANK BPH S.A. Oddział we Wrocławiu Ubezpieczenie Odpowiedzialności Cywilnej Allianz Polisa nr PLN biuro@isys.com.pl ISYS AUTOMATION Ltd biuro@isys.com.pl tel lub Strona 19 z 19
