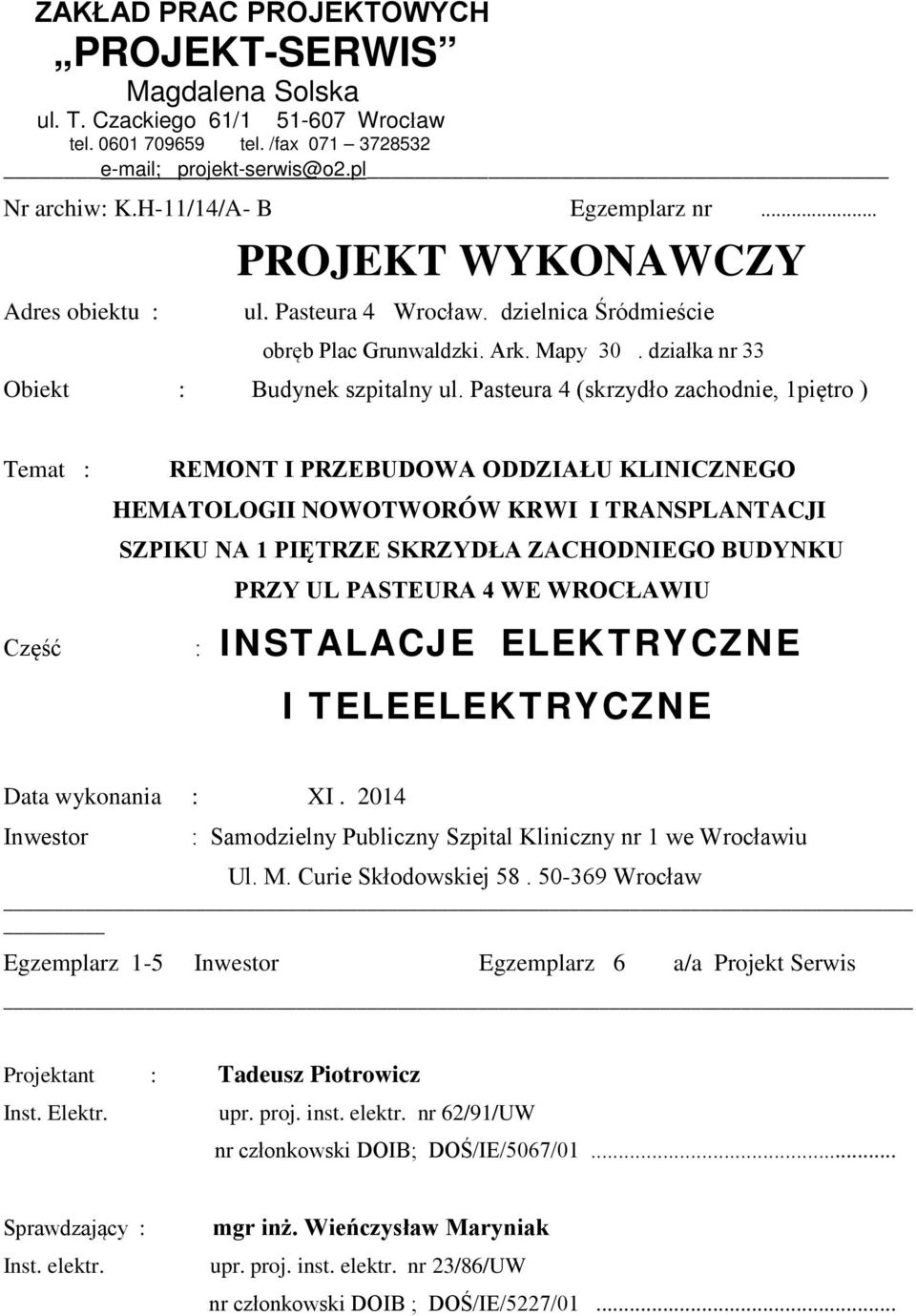

1 ZAKŁAD PRAC PROJEKTOWYCH PROJEKT-SERWIS Magdalena Solska ul. T. Czackiego 61/ Wrocław tel tel. /fax ; Nr archiw: K.H-11/14/A- B Egzemplarz nr... PROJEKT WYKONAWCZY Adres obiektu : ul. Pasteura 4 Wrocław. dzielnica Śródmieście obręb Plac Grunwaldzki. Ark. Mapy 30. działka nr 33 Obiekt : Budynek szpitalny ul. Pasteura 4 (skrzydło zachodnie, 1piętro ) Temat : Część REMONT I PRZEBUDOWA ODDZIAŁU KLINICZNEGO HEMATOLOGII NOWOTWORÓW KRWI I TRANSPLANTACJI SZPIKU NA 1 PIĘTRZE SKRZYDŁA ZACHODNIEGO BUDYNKU PRZY UL PASTEURA 4 WE WROCŁAWIU : INSTALACJE ELEKTRYCZNE I TELEELEKTRYCZNE Data wykonania : XI Inwestor : Samodzielny Publiczny Szpital Kliniczny nr 1 we Wrocławiu Ul. M. Curie Skłodowskiej Wrocław Egzemplarz 1-5 Inwestor Egzemplarz 6 a/a Projekt Serwis Projektant : Tadeusz Piotrowicz Inst. Elektr. upr. proj. inst. elektr. nr 62/91/UW nr członkowski DOIB; DOŚ/IE/5067/01... Sprawdzający : Inst. elektr. mgr inż. Wieńczysław Maryniak upr. proj. inst. elektr. nr 23/86/UW nr członkowski DOIB ; DOŚ/IE/5227/01...

Pasteura 4 (skrzydło zachodnie, 1piętro ) Temat : Część REMONT I PRZEBUDOWA ODDZIAŁU KLINICZNEGO HEMATOLOGII NOWOTWORÓW KRWI I TRANSPLANTACJI SZPIKU NA 1 PIĘTRZE SKRZYDŁA ZACHODNIEGO BUDYNKU PRZY UL

2 Spis zawartości opracowania 1. Strona tytułowa 2. Spis zawartości opracowania 3. Opis techniczny 4. Obliczenia 5. Rysunki - plan sytuacyjny.1: 500 rys. nr E0 - rzut parteru oddział onkologii, instalacje elektryczne 1:100 rys. nr E 1 - schemat strukturalny - rys. nr E 2 - schemat sieci logicznej i telefonicznej - rys. nr E 3 - schemat instalacji przyzywowej - rys. nr E 4 - schemat instalacji RTV - rys. nr E 5

nr E0 - rzut parteru oddział onkologii, instalacje elektryczne 1:100 rys.

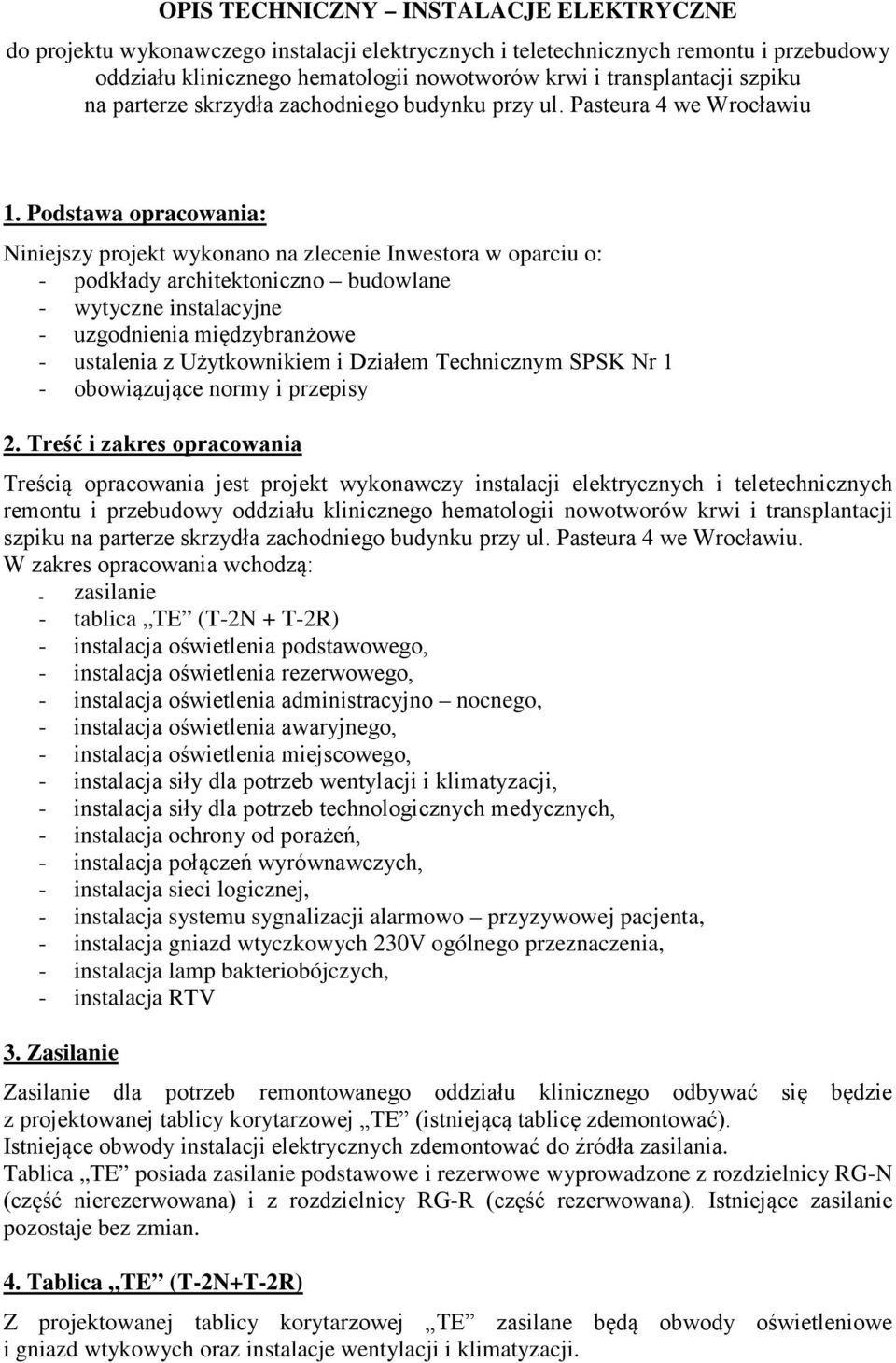

3 OPIS TECHNICZNY INSTALACJE ELEKTRYCZNE do projektu wykonawczego instalacji elektrycznych i teletechnicznych remontu i przebudowy oddziału klinicznego hematologii nowotworów krwi i transplantacji szpiku na parterze skrzydła zachodniego budynku przy ul. Pasteura 4 we Wrocławiu 1. Podstawa opracowania: Niniejszy projekt wykonano na zlecenie Inwestora w oparciu o: - podkłady architektoniczno budowlane - wytyczne instalacyjne - uzgodnienia międzybranżowe - ustalenia z Użytkownikiem i Działem Technicznym SPSK Nr 1 - obowiązujące normy i przepisy 2. Treść i zakres opracowania Treścią opracowania jest projekt wykonawczy instalacji elektrycznych i teletechnicznych remontu i przebudowy oddziału klinicznego hematologii nowotworów krwi i transplantacji szpiku na parterze skrzydła zachodniego budynku przy ul. Pasteura 4 we Wrocławiu. W zakres opracowania wchodzą: - zasilanie - tablica TE (T-2N + T-2R) - instalacja oświetlenia podstawowego, - instalacja oświetlenia rezerwowego, - instalacja oświetlenia administracyjno nocnego, - instalacja oświetlenia awaryjnego, - instalacja oświetlenia miejscowego, - instalacja siły dla potrzeb wentylacji i klimatyzacji, - instalacja siły dla potrzeb technologicznych medycznych, - instalacja ochrony od porażeń, - instalacja połączeń wyrównawczych, - instalacja sieci logicznej, - instalacja systemu sygnalizacji alarmowo przyzywowej pacjenta, - instalacja gniazd wtyczkowych 230V ogólnego przeznaczenia, - instalacja lamp bakteriobójczych, - instalacja RTV 3. Zasilanie Zasilanie dla potrzeb remontowanego oddziału klinicznego odbywać się będzie z projektowanej tablicy korytarzowej TE (istniejącą tablicę zdemontować). Istniejące obwody instalacji elektrycznych zdemontować do źródła zasilania. Tablica TE posiada zasilanie podstawowe i rezerwowe wyprowadzone z rozdzielnicy RG-N (część nierezerwowana) i z rozdzielnicy RG-R (część rezerwowana). Istniejące zasilanie pozostaje bez zmian. 4. Tablica TE (T-2N+T-2R) Z projektowanej tablicy korytarzowej TE zasilane będą obwody oświetleniowe i gniazd wtykowych oraz instalacje wentylacji i klimatyzacji.

Podstawa opracowania: Niniejszy projekt wykonano na zlecenie Inwestora w oparciu o: - podkłady architektoniczno budowlane - wytyczne instalacyjne - uzgodnienia międzybranżowe - ustalenia z

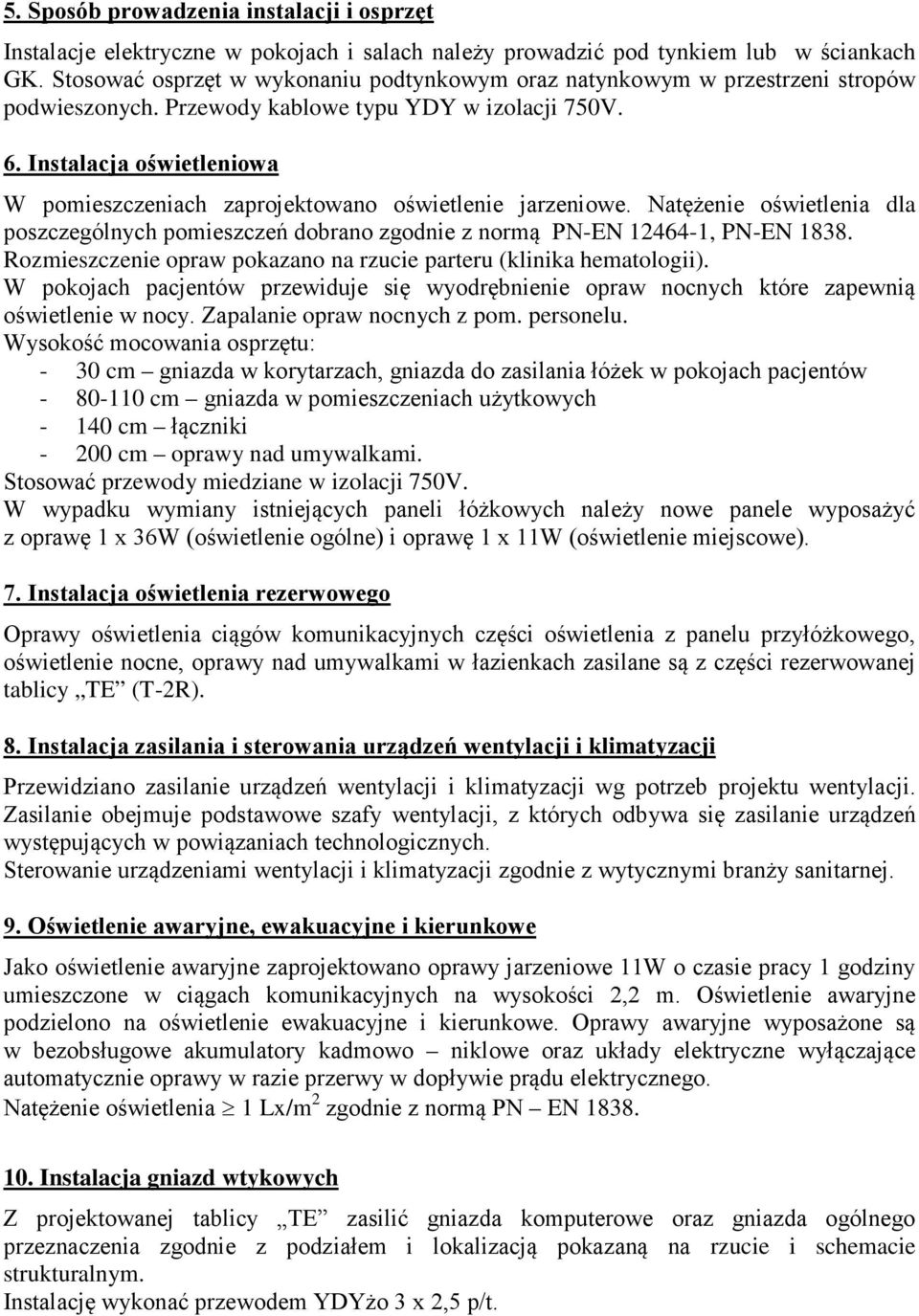

4 5. Sposób prowadzenia instalacji i osprzęt Instalacje elektryczne w pokojach i salach należy prowadzić pod tynkiem lub w ściankach GK. Stosować osprzęt w wykonaniu podtynkowym oraz natynkowym w przestrzeni stropów podwieszonych. Przewody kablowe typu YDY w izolacji 750V. 6. Instalacja oświetleniowa W pomieszczeniach zaprojektowano oświetlenie jarzeniowe. Natężenie oświetlenia dla poszczególnych pomieszczeń dobrano zgodnie z normą PN-EN , PN-EN Rozmieszczenie opraw pokazano na rzucie parteru (klinika hematologii). W pokojach pacjentów przewiduje się wyodrębnienie opraw nocnych które zapewnią oświetlenie w nocy. Zapalanie opraw nocnych z pom. personelu. Wysokość mocowania osprzętu: - 30 cm gniazda w korytarzach, gniazda do zasilania łóżek w pokojach pacjentów cm gniazda w pomieszczeniach użytkowych cm łączniki cm oprawy nad umywalkami. Stosować przewody miedziane w izolacji 750V. W wypadku wymiany istniejących paneli łóżkowych należy nowe panele wyposażyć z oprawę 1 x 36W (oświetlenie ogólne) i oprawę 1 x 11W (oświetlenie miejscowe). 7. Instalacja oświetlenia rezerwowego Oprawy oświetlenia ciągów komunikacyjnych części oświetlenia z panelu przyłóżkowego, oświetlenie nocne, oprawy nad umywalkami w łazienkach zasilane są z części rezerwowanej tablicy TE (T-2R). 8. Instalacja zasilania i sterowania urządzeń wentylacji i klimatyzacji Przewidziano zasilanie urządzeń wentylacji i klimatyzacji wg potrzeb projektu wentylacji. Zasilanie obejmuje podstawowe szafy wentylacji, z których odbywa się zasilanie urządzeń występujących w powiązaniach technologicznych. Sterowanie urządzeniami wentylacji i klimatyzacji zgodnie z wytycznymi branży sanitarnej. 9. Oświetlenie awaryjne, ewakuacyjne i kierunkowe Jako oświetlenie awaryjne zaprojektowano oprawy jarzeniowe 11W o czasie pracy 1 godziny umieszczone w ciągach komunikacyjnych na wysokości 2,2 m. Oświetlenie awaryjne podzielono na oświetlenie ewakuacyjne i kierunkowe. Oprawy awaryjne wyposażone są w bezobsługowe akumulatory kadmowo niklowe oraz układy elektryczne wyłączające automatycznie oprawy w razie przerwy w dopływie prądu elektrycznego. Natężenie oświetlenia 1 Lx/m 2 zgodnie z normą PN EN Instalacja gniazd wtykowych Z projektowanej tablicy TE zasilić gniazda komputerowe oraz gniazda ogólnego przeznaczenia zgodnie z podziałem i lokalizacją pokazaną na rzucie i schemacie strukturalnym. Instalację wykonać przewodem YDYżo 3 x 2,5 p/t.

Instalacja oświetleniowa W pomieszczeniach zaprojektowano oświetlenie jarzeniowe. Natężenie oświetlenia dla poszczególnych pomieszczeń dobrano zgodnie z normą PN-EN 12464-1, PN-EN 1838.

5 11. Instalacja telewizyjna W pomieszczeniach pacjentów zaprojektowano instalację RTV. Zgodnie z ustaleniami z Użytkownikiem przewiduje się system telewizji kablowej ze wzmacniacza RTV umieszczonego obok tablicy TE. Instalacje rozprowadzić w rurkach PCV. Instalację telewizyjną wykonać zgodnie z zaleceniami producenta. 12. Ochrona od porażeń Jako dodatkową ochronę od porażeń prądem elektrycznym zastosowano samoczynne wyłączenie zasilania oraz wyłączniki różnicowo prądowe. 13. Instalacja połączeń wyrównawczych Należy wykonać lokalne połączenia wyrównawcze przewodami LYżo 4 mm do obudów urządzeń elektrycznych, kabin natryskowych, umywalek, pisuarów. 14. Instalacja sieci logicznej i telefonicznej Zgodnie z wytycznymi Działu Teleinformatyki zaprojektowano instalację sieci logicznej i telefonicznej. Sieć logiczną rozprowadzić z istniejącej szafy korytarzowej IDF. Szafę IDF doposażyć zgodnie ze schematem. Ponieważ istniejąca szafa IDF nie posiada zasilania zaprojektowano kabel światłowodowy 1-modowy 8G 50/120um, 3 włókna LSZOH, OM3 wyprowadzony z istniejącej szafy ODF zlokalizowanej w przyziemiu obok hydroforni. Kabel w przyziemiu układać w istniejących korytkach instalacyjnych, a na parterze w rurze AROTA. Rozprowadzenie szieci do poszczególnych pomieszczeń wykonać skrętką U/UTP 4 x 2 x 0,5 kat. 6 prowadzoną w rurkach RKLG 21 p/t i zakończyć gniazdami RJ45 kat. 6. Dla zapewnienia łączności telefonicznej z istniejącej w przyziemiu łączówki T-37 wyprowadzić kabel YTKSY 20 x 2 x 0,5 i wprowadzić do projektowanej łączówki telefonicznej TF (KRONE-BOX 20par). Instalację do wybranych pomieszczeń wykonać przewodami YTKSY 3 x 2 x 0,5 prowadzonymi w rurkach RVS 21 p/t i zakończyć gniazdami RJ Instalacja systemu alarmowo przyzywowego pacjenta Będzie obejmowała zasięgiem pokoje pacjentów oraz sanitariaty pacjentów. Pacjenci z pokoju łóżkowego i z sanitariatów mają możliwość wezwania personelu medycznego poprzez przewodową sieć przywoławczą. Nad drzwiami pokoju łóżkowego, sanitariatów, pielęgniarki będą zamontowane moduły elektroniczne świetlno dźwiękowe. W pokoju pacjenta będą przyciski wezwania i kasowania sygnału od pacjentów, który jest przesyłany do odpowiednich punktów pielęgniarskich lub pokoju lekarza. W/w system posiada unikalną cechę tj.: zawiera inteligentne układy elektroniczne współpracujące interaktywnie między sobą i dającą się rozbudować z aktualnymi potrzebami. Okablowanie systemu jest magistralą przewodową wykonaną przewodem teletechnicznym. W pokojach i w sanitariatach instalacja prowadzona będzie w rurce RVS 21 pod tynkiem. Wszystkie systemy będą montowane w systemie pod klucz.

Instalację telewizyjną wykonać zgodnie z zaleceniami producenta. 12.

6 16. Instalacja lamp bakteriobójczych Przewiduje zasilanie lamp w pomieszczeniach tego wymagających (pokoje pacjentów). Do sterowania załączeniem lamp bakteriobójczych należy zastosować zestawy z wyłącznikiem i lampa sygnalizacyjna załączenie lampy (promieniowanie szkodliwe dla zdrowia). Wskazane jest aby lampy posiadały indywidualny licznik czasu pracy w celu umożliwienia terminowej wymiany źródeł promieniowania. 30. Uwagi końcowe Wszystkie roboty elektryczne należy prowadzić zgodnie z obowiązującymi przepisami i normami, a w szczególności zgodnie z BHP. Przejścia kabli i przewodów przez ściany oddzielenia pożarowego należy uszczelnić np. masą HILTI CP611a lub CP602. Skuteczność zastosowanych środków ochrony przeciwporażeniowej, izolacji linii kablowych, ciągłości połączeń wyrównawczych. Opracował: Tadeusz Piotrowicz OBLICZENIA MOCY ZAPOTRZEBOWANEJ 1. Tablica TE (część nierezerwowana i rezerwowana) ΣPi część nierezerwowana = 30,48 kw ΣPz część rezerwowana = 4,32 kw Obliczenia wskazują na pobór mocy w ilościach jak przed modernizacją instalacji elektrycznych. Przewidywane zużycie energii elektrycznej posiada pokrycie w ramach zawartej umowy na dostawę energii elektrycznej. Projektant : Tadeusz Piotrowicz Inst. Elektr. upr. proj. inst. elektr. nr 62/91/UW nr członkowski DOIB; DOŚ/IE/5067/01...

Wskazane jest aby lampy posiadały indywidualny licznik czasu pracy w celu umożliwienia terminowej wymiany źródeł promieniowania. 30.
