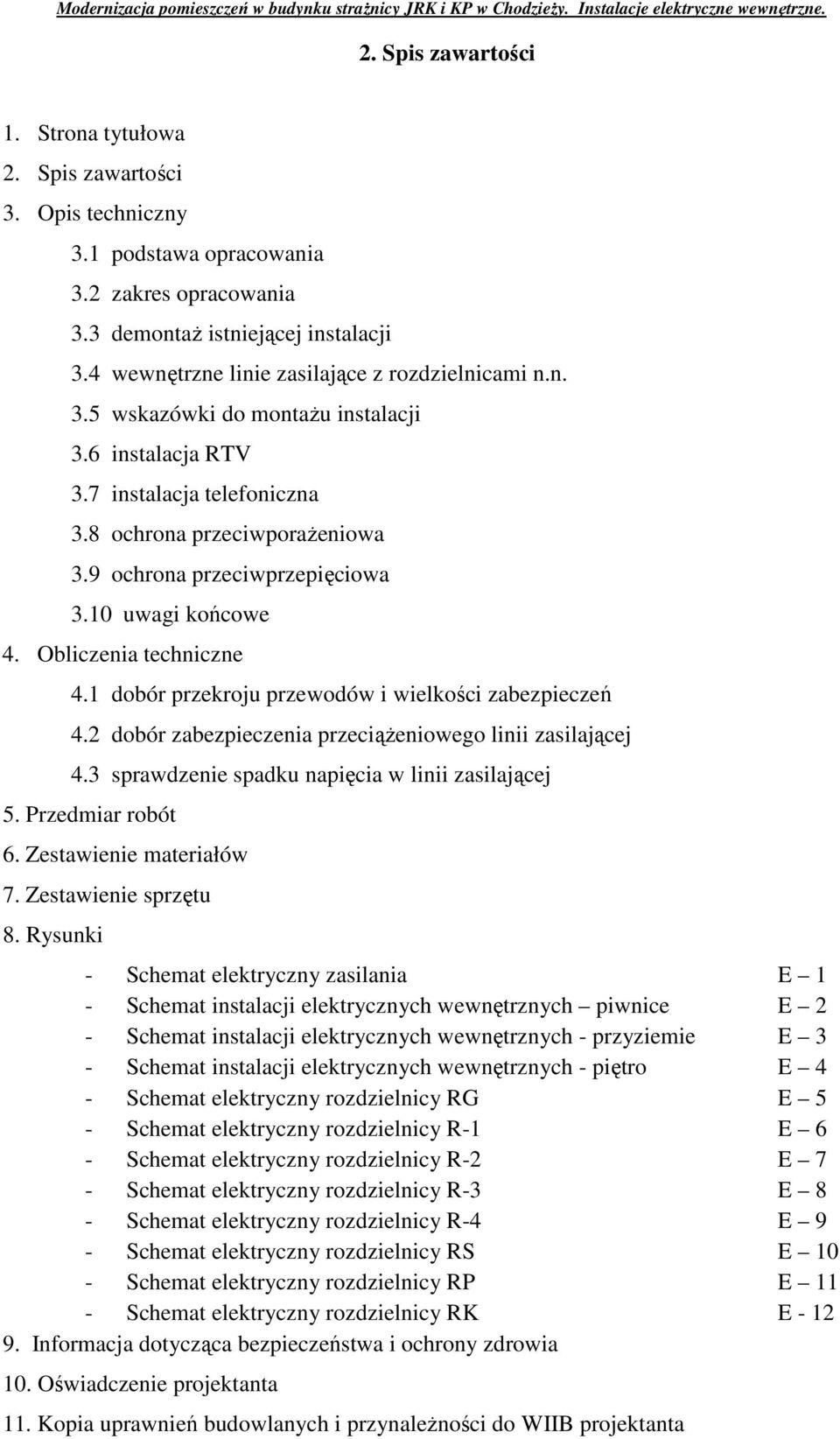

1 2. Spis zawartości 1. Strona tytułowa 2. Spis zawartości 3. Opis techniczny 3.1 podstawa opracowania 3.2 zakres opracowania 3.3 demontaŝ istniejącej instalacji 3.4 wewnętrzne linie zasilające z rozdzielnicami n.n. 3.5 wskazówki do montaŝu instalacji 3.6 instalacja RTV 3.7 instalacja telefoniczna 3.8 ochrona przeciwporaŝeniowa 3.9 ochrona przeciwprzepięciowa 3.10 uwagi końcowe 4. Obliczenia techniczne 4.1 dobór przekroju przewodów i wielkości zabezpieczeń 4.2 dobór zabezpieczenia przeciąŝeniowego linii zasilającej 4.3 sprawdzenie spadku napięcia w linii zasilającej 5. Przedmiar robót 6. Zestawienie materiałów 7. Zestawienie sprzętu 8. Rysunki - Schemat elektryczny zasilania - Schemat instalacji elektrycznych wewnętrznych piwnice - Schemat instalacji elektrycznych wewnętrznych - przyziemie - Schemat instalacji elektrycznych wewnętrznych - piętro - Schemat elektryczny rozdzielnicy RG - Schemat elektryczny rozdzielnicy R-1 - Schemat elektryczny rozdzielnicy R-2 - Schemat elektryczny rozdzielnicy R-3 - Schemat elektryczny rozdzielnicy R-4 - Schemat elektryczny rozdzielnicy RS - Schemat elektryczny rozdzielnicy RP - Schemat elektryczny rozdzielnicy RK 9. Informacja dotycząca bezpieczeństwa i ochrony zdrowia 10. Oświadczenie projektanta 11. Kopia uprawnień budowlanych i przynaleŝności do WIIB projektanta E 1 E 2 E 3 E 4 E 5 E 6 E 7 E 8 E 9 E 10 E 11 E - 12

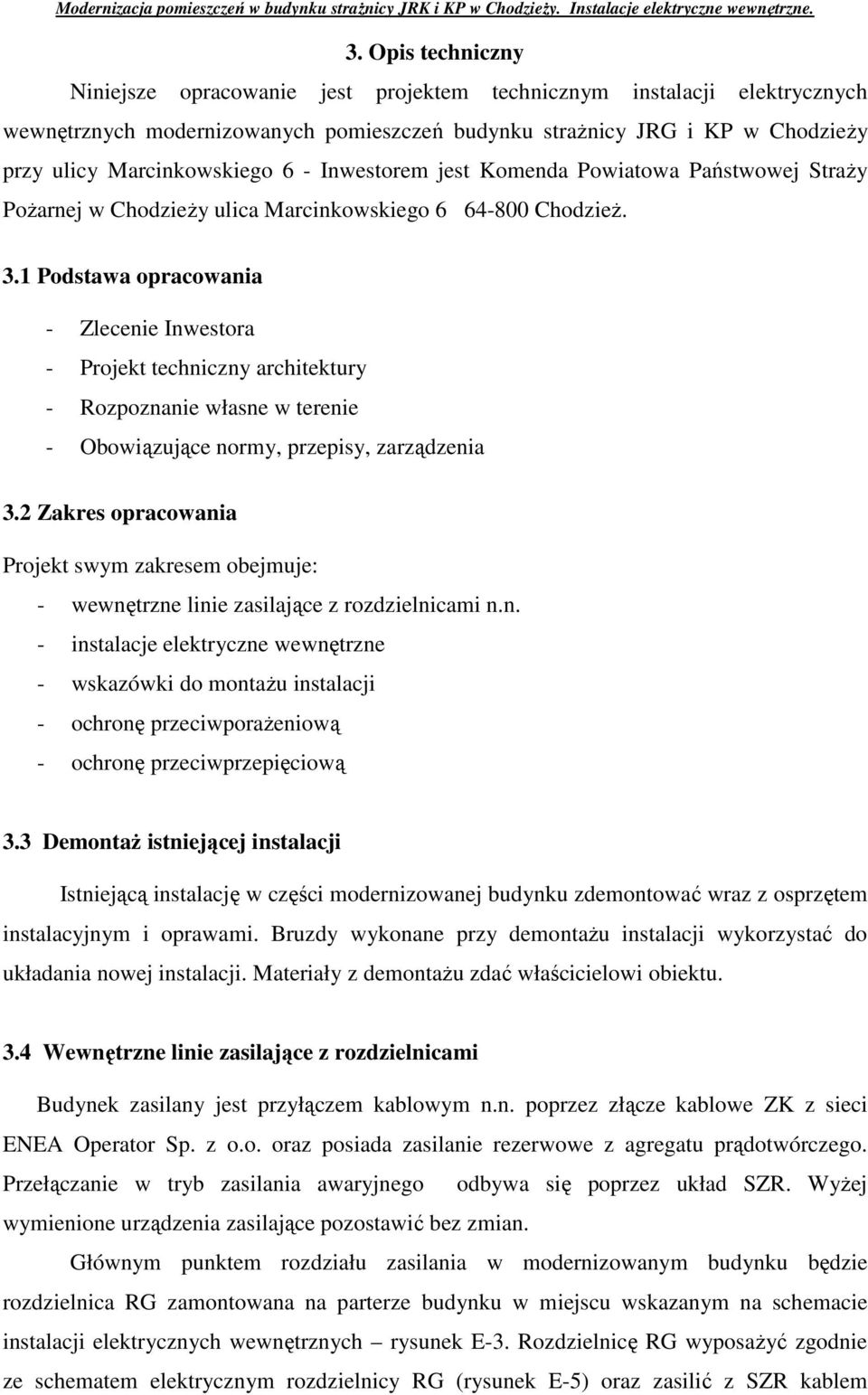

2 3. Opis techniczny Niniejsze opracowanie jest projektem technicznym instalacji elektrycznych wewnętrznych modernizowanych pomieszczeń budynku straŝnicy JRG i KP w ChodzieŜy przy ulicy Marcinkowskiego 6 - Inwestorem jest Komenda Powiatowa Państwowej StraŜy PoŜarnej w ChodzieŜy ulica Marcinkowskiego ChodzieŜ. 3.1 Podstawa opracowania - Zlecenie Inwestora - Projekt techniczny architektury - Rozpoznanie własne w terenie - Obowiązujące normy, przepisy, zarządzenia 3.2 Zakres opracowania Projekt swym zakresem obejmuje: - wewnętrzne linie zasilające z rozdzielnicami n.n. - instalacje elektryczne wewnętrzne - wskazówki do montaŝu instalacji - ochronę przeciwporaŝeniową - ochronę przeciwprzepięciową 3.3 DemontaŜ istniejącej instalacji Istniejącą instalację w części modernizowanej budynku zdemontować wraz z osprzętem instalacyjnym i oprawami. Bruzdy wykonane przy demontaŝu instalacji wykorzystać do układania nowej instalacji. Materiały z demontaŝu zdać właścicielowi obiektu. 3.4 Wewnętrzne linie zasilające z rozdzielnicami Budynek zasilany jest przyłączem kablowym n.n. poprzez złącze kablowe ZK z sieci ENEA Operator Sp. z o.o. oraz posiada zasilanie rezerwowe z agregatu prądotwórczego. Przełączanie w tryb zasilania awaryjnego odbywa się poprzez układ SZR. WyŜej wymienione urządzenia zasilające pozostawić bez zmian. Głównym punktem rozdziału zasilania w modernizowanym budynku będzie rozdzielnica RG zamontowana na parterze budynku w miejscu wskazanym na schemacie instalacji elektrycznych wewnętrznych rysunek E-3. Rozdzielnicę RG wyposaŝyć zgodnie ze schematem elektrycznym rozdzielnicy RG (rysunek E-5) oraz zasilić z SZR kablem

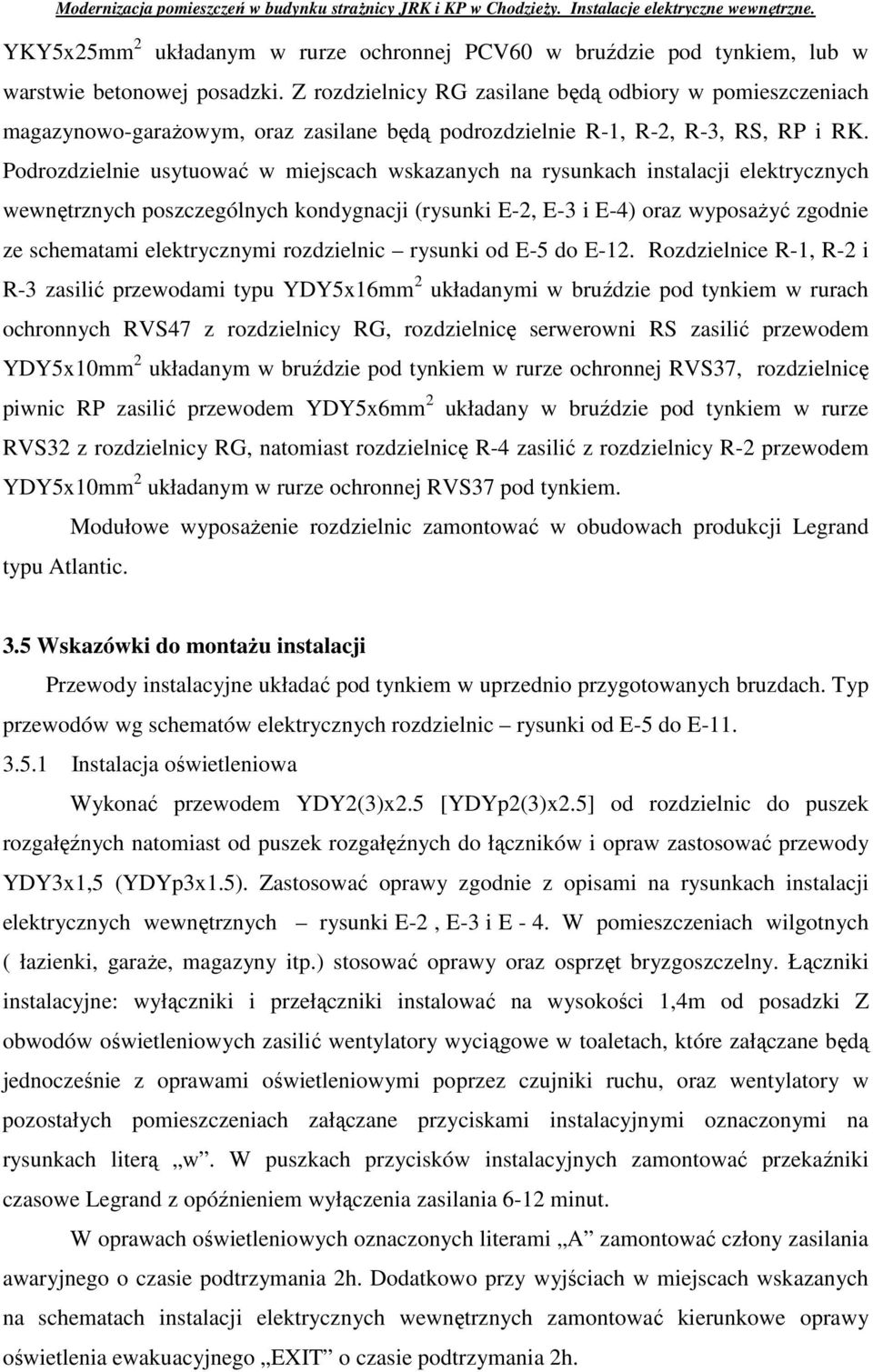

3 YKY5x25mm 2 układanym w rurze ochronnej PCV60 w bruździe pod tynkiem, lub w warstwie betonowej posadzki. Z rozdzielnicy RG zasilane będą odbiory w pomieszczeniach magazynowo-garaŝowym, oraz zasilane będą podrozdzielnie R-1, R-2, R-3, RS, RP i RK. Podrozdzielnie usytuować w miejscach wskazanych na rysunkach instalacji elektrycznych wewnętrznych poszczególnych kondygnacji (rysunki E-2, E-3 i E-4) oraz wyposaŝyć zgodnie ze schematami elektrycznymi rozdzielnic rysunki od E-5 do E-12. Rozdzielnice R-1, R-2 i R-3 zasilić przewodami typu YDY5x16mm 2 układanymi w bruździe pod tynkiem w rurach ochronnych RVS47 z rozdzielnicy RG, rozdzielnicę serwerowni RS zasilić przewodem YDY5x10mm 2 układanym w bruździe pod tynkiem w rurze ochronnej RVS37, rozdzielnicę piwnic RP zasilić przewodem YDY5x6mm 2 układany w bruździe pod tynkiem w rurze RVS32 z rozdzielnicy RG, natomiast rozdzielnicę R-4 zasilić z rozdzielnicy R-2 przewodem YDY5x10mm 2 układanym w rurze ochronnej RVS37 pod tynkiem. Modułowe wyposaŝenie rozdzielnic zamontować w obudowach produkcji Legrand typu Atlantic. 3.5 Wskazówki do montaŝu instalacji Przewody instalacyjne układać pod tynkiem w uprzednio przygotowanych bruzdach. Typ przewodów wg schematów elektrycznych rozdzielnic rysunki od E-5 do E Instalacja oświetleniowa Wykonać przewodem YDY2(3)x2.5 [YDYp2(3)x2.5] od rozdzielnic do puszek rozgałęźnych natomiast od puszek rozgałęźnych do łączników i opraw zastosować przewody YDY3x1,5 (YDYp3x1.5). Zastosować oprawy zgodnie z opisami na rysunkach instalacji elektrycznych wewnętrznych rysunki E-2, E-3 i E - 4. W pomieszczeniach wilgotnych ( łazienki, garaŝe, magazyny itp.) stosować oprawy oraz osprzęt bryzgoszczelny. Łączniki instalacyjne: wyłączniki i przełączniki instalować na wysokości 1,4m od posadzki Z obwodów oświetleniowych zasilić wentylatory wyciągowe w toaletach, które załączane będą jednocześnie z oprawami oświetleniowymi poprzez czujniki ruchu, oraz wentylatory w pozostałych pomieszczeniach załączane przyciskami instalacyjnymi oznaczonymi na rysunkach literą w. W puszkach przycisków instalacyjnych zamontować przekaźniki czasowe Legrand z opóźnieniem wyłączenia zasilania 6-12 minut. W oprawach oświetleniowych oznaczonych literami A zamontować człony zasilania awaryjnego o czasie podtrzymania 2h. Dodatkowo przy wyjściach w miejscach wskazanych na schematach instalacji elektrycznych wewnętrznych zamontować kierunkowe oprawy oświetlenia ewakuacyjnego EXIT o czasie podtrzymania 2h.

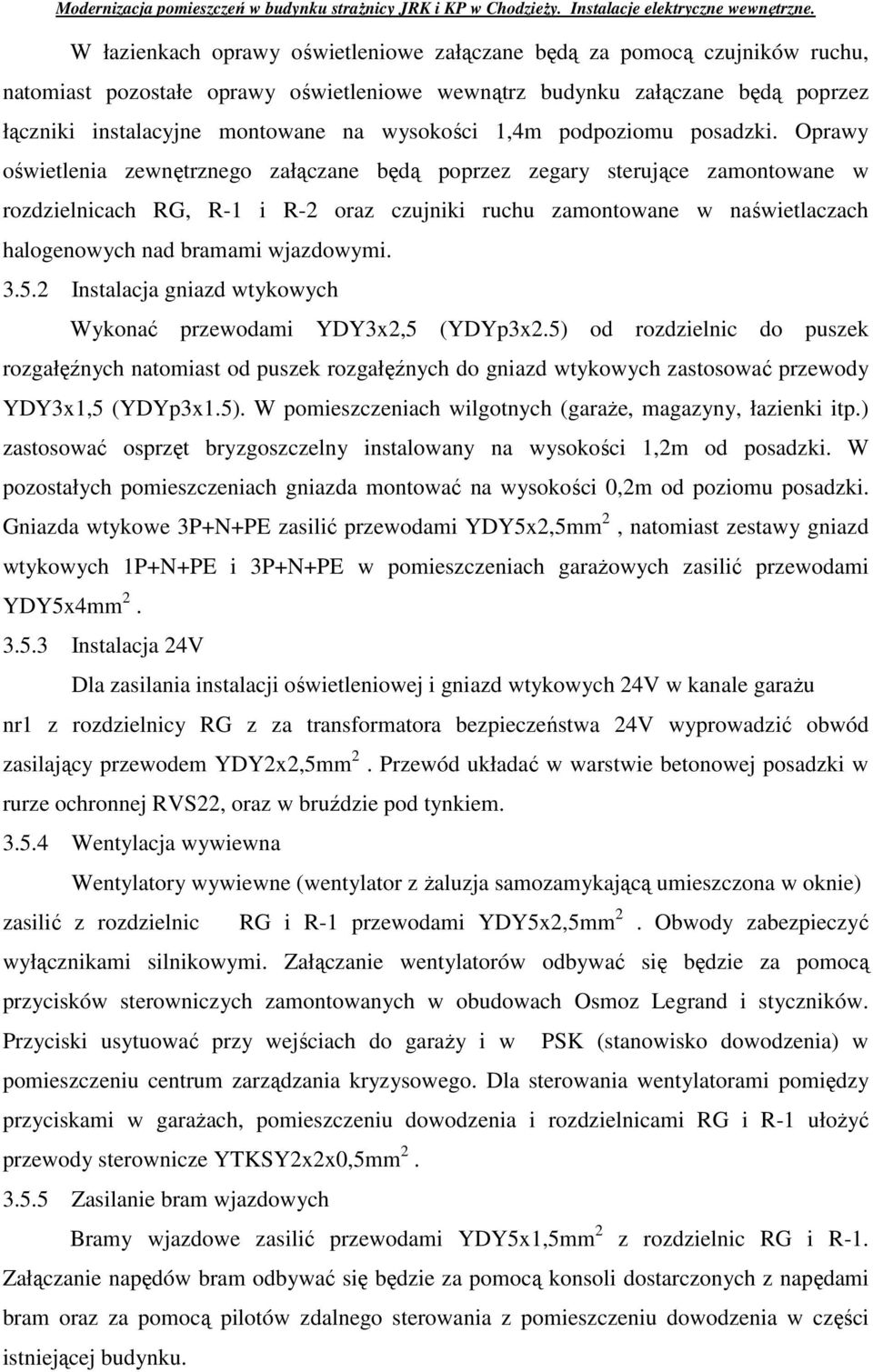

4 W łazienkach oprawy oświetleniowe załączane będą za pomocą czujników ruchu, natomiast pozostałe oprawy oświetleniowe wewnątrz budynku załączane będą poprzez łączniki instalacyjne montowane na wysokości 1,4m podpoziomu posadzki. Oprawy oświetlenia zewnętrznego załączane będą poprzez zegary sterujące zamontowane w rozdzielnicach RG, R-1 i R-2 oraz czujniki ruchu zamontowane w naświetlaczach halogenowych nad bramami wjazdowymi Instalacja gniazd wtykowych Wykonać przewodami YDY3x2,5 (YDYp3x2.5) od rozdzielnic do puszek rozgałęźnych natomiast od puszek rozgałęźnych do gniazd wtykowych zastosować przewody YDY3x1,5 (YDYp3x1.5). W pomieszczeniach wilgotnych (garaŝe, magazyny, łazienki itp.) zastosować osprzęt bryzgoszczelny instalowany na wysokości 1,2m od posadzki. W pozostałych pomieszczeniach gniazda montować na wysokości 0,2m od poziomu posadzki. Gniazda wtykowe 3P+N+PE zasilić przewodami YDY5x2,5mm 2, natomiast zestawy gniazd wtykowych 1P+N+PE i 3P+N+PE w pomieszczeniach garaŝowych zasilić przewodami YDY5x4mm Instalacja 24V Dla zasilania instalacji oświetleniowej i gniazd wtykowych 24V w kanale garaŝu nr1 z rozdzielnicy RG z za transformatora bezpieczeństwa 24V wyprowadzić obwód zasilający przewodem YDY2x2,5mm 2. Przewód układać w warstwie betonowej posadzki w rurze ochronnej RVS22, oraz w bruździe pod tynkiem Wentylacja wywiewna Wentylatory wywiewne (wentylator z Ŝaluzja samozamykającą umieszczona w oknie) zasilić z rozdzielnic RG i R-1 przewodami YDY5x2,5mm 2. Obwody zabezpieczyć wyłącznikami silnikowymi. Załączanie wentylatorów odbywać się będzie za pomocą przycisków sterowniczych zamontowanych w obudowach Osmoz Legrand i styczników. Przyciski usytuować przy wejściach do garaŝy i w PSK (stanowisko dowodzenia) w pomieszczeniu centrum zarządzania kryzysowego. Dla sterowania wentylatorami pomiędzy przyciskami w garaŝach, pomieszczeniu dowodzenia i rozdzielnicami RG i R-1 ułoŝyć przewody sterownicze YTKSY2x2x0,5mm Zasilanie bram wjazdowych Bramy wjazdowe zasilić przewodami YDY5x1,5mm 2 z rozdzielnic RG i R-1. Załączanie napędów bram odbywać się będzie za pomocą konsoli dostarczonych z napędami bram oraz za pomocą pilotów zdalnego sterowania z pomieszczeniu dowodzenia w części istniejącej budynku.

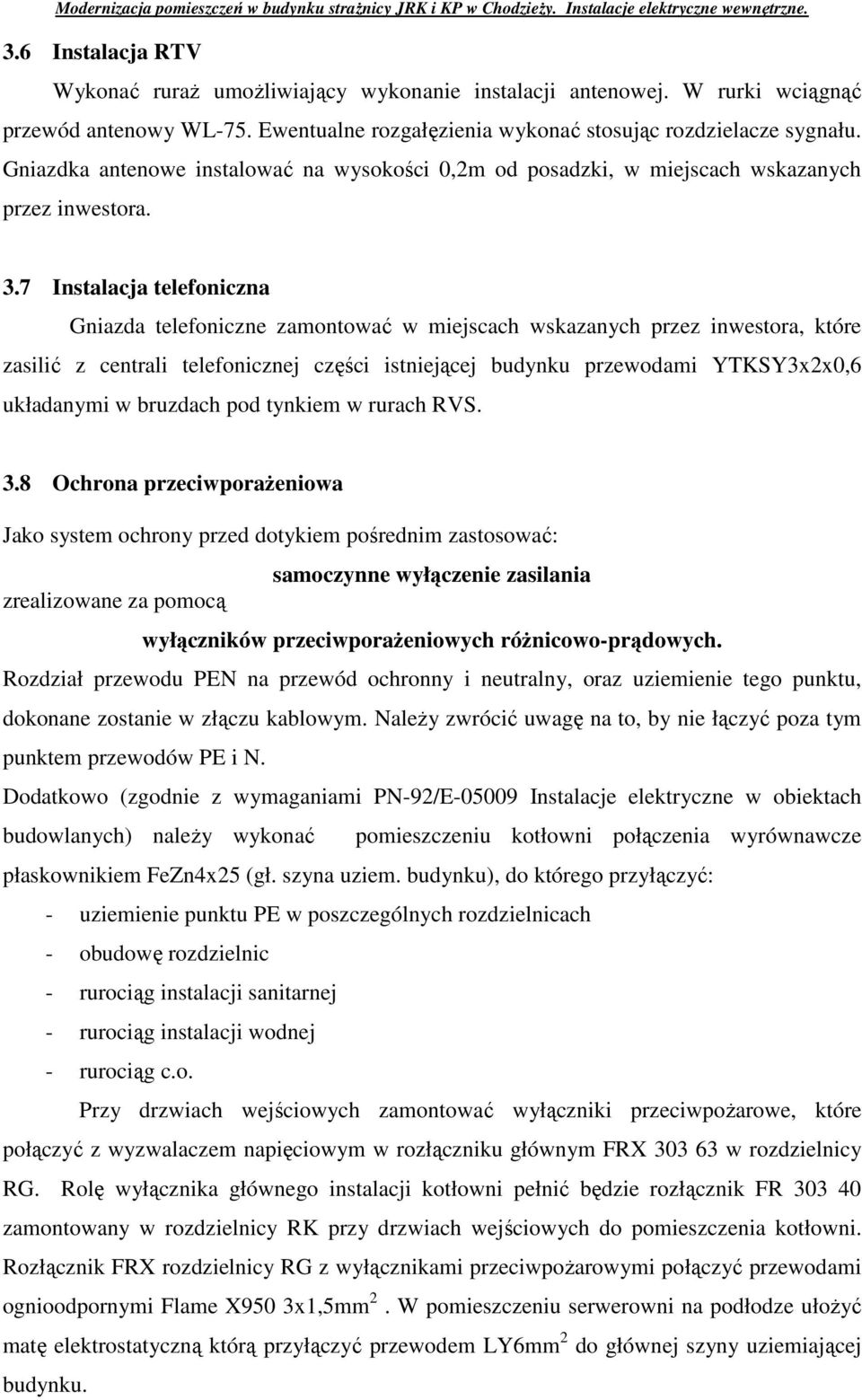

5 3.6 Instalacja RTV Wykonać ruraŝ umoŝliwiający wykonanie instalacji antenowej. W rurki wciągnąć przewód antenowy WL-75. Ewentualne rozgałęzienia wykonać stosując rozdzielacze sygnału. Gniazdka antenowe instalować na wysokości 0,2m od posadzki, w miejscach wskazanych przez inwestora. 3.7 Instalacja telefoniczna Gniazda telefoniczne zamontować w miejscach wskazanych przez inwestora, które zasilić z centrali telefonicznej części istniejącej budynku przewodami YTKSY3x2x0,6 układanymi w bruzdach pod tynkiem w rurach RVS. 3.8 Ochrona przeciwporaŝeniowa Jako system ochrony przed dotykiem pośrednim zastosować: samoczynne wyłączenie zasilania zrealizowane za pomocą wyłączników przeciwporaŝeniowych róŝnicowo-prądowych. Rozdział przewodu PEN na przewód ochronny i neutralny, oraz uziemienie tego punktu, dokonane zostanie w złączu kablowym. NaleŜy zwrócić uwagę na to, by nie łączyć poza tym punktem przewodów PE i N. Dodatkowo (zgodnie z wymaganiami PN-92/E Instalacje elektryczne w obiektach budowlanych) naleŝy wykonać pomieszczeniu kotłowni połączenia wyrównawcze płaskownikiem FeZn4x25 (gł. szyna uziem. budynku), do którego przyłączyć: - uziemienie punktu PE w poszczególnych rozdzielnicach - obudowę rozdzielnic - rurociąg instalacji sanitarnej - rurociąg instalacji wodnej - rurociąg c.o. Przy drzwiach wejściowych zamontować wyłączniki przeciwpoŝarowe, które połączyć z wyzwalaczem napięciowym w rozłączniku głównym FRX w rozdzielnicy RG. Rolę wyłącznika głównego instalacji kotłowni pełnić będzie rozłącznik FR zamontowany w rozdzielnicy RK przy drzwiach wejściowych do pomieszczenia kotłowni. Rozłącznik FRX rozdzielnicy RG z wyłącznikami przeciwpoŝarowymi połączyć przewodami ognioodpornymi Flame X950 3x1,5mm 2. W pomieszczeniu serwerowni na podłodze ułoŝyć matę elektrostatyczną którą przyłączyć przewodem LY6mm 2 do głównej szyny uziemiającej budynku.

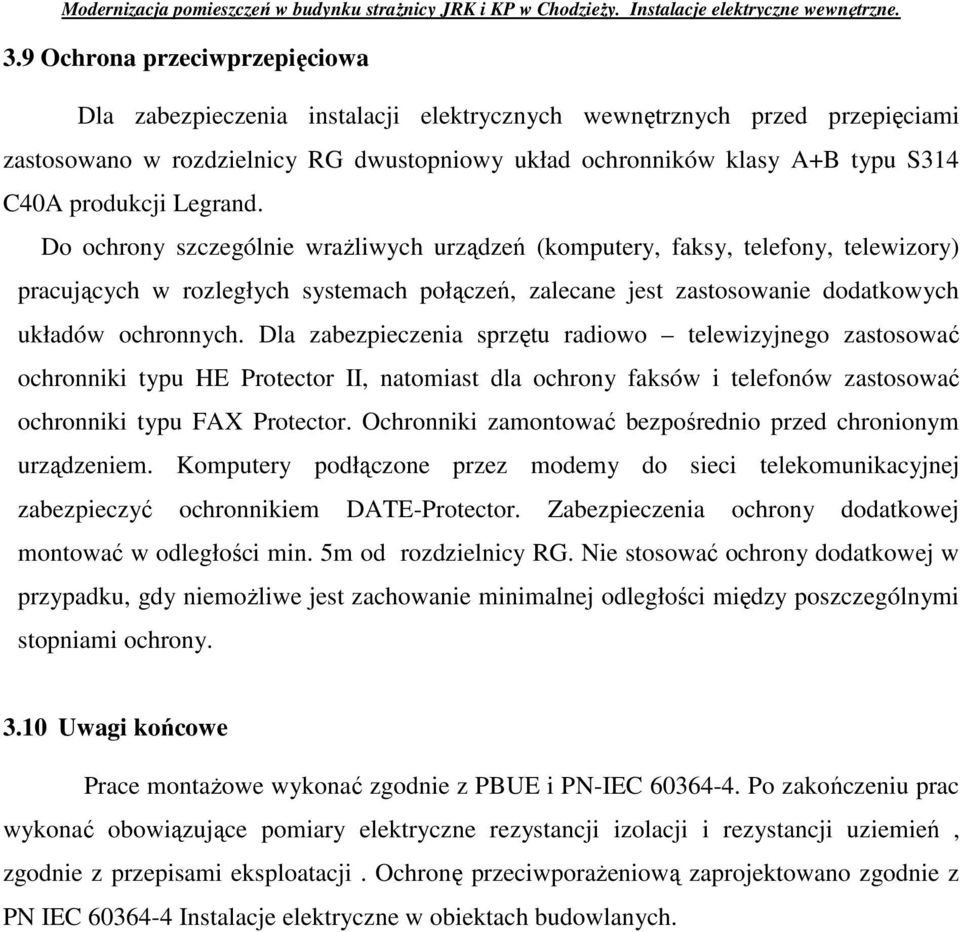

6 3.9 Ochrona przeciwprzepięciowa Dla zabezpieczenia instalacji elektrycznych wewnętrznych przed przepięciami zastosowano w rozdzielnicy RG dwustopniowy układ ochronników klasy A+B typu S314 C40A produkcji Legrand. Do ochrony szczególnie wraŝliwych urządzeń (komputery, faksy, telefony, telewizory) pracujących w rozległych systemach połączeń, zalecane jest zastosowanie dodatkowych układów ochronnych. Dla zabezpieczenia sprzętu radiowo telewizyjnego zastosować ochronniki typu HE Protector II, natomiast dla ochrony faksów i telefonów zastosować ochronniki typu FAX Protector. Ochronniki zamontować bezpośrednio przed chronionym urządzeniem. Komputery podłączone przez modemy do sieci telekomunikacyjnej zabezpieczyć ochronnikiem DATE-Protector. Zabezpieczenia ochrony dodatkowej montować w odległości min. 5m od rozdzielnicy RG. Nie stosować ochrony dodatkowej w przypadku, gdy niemoŝliwe jest zachowanie minimalnej odległości między poszczególnymi stopniami ochrony Uwagi końcowe Prace montaŝowe wykonać zgodnie z PBUE i PN-IEC Po zakończeniu prac wykonać obowiązujące pomiary elektryczne rezystancji izolacji i rezystancji uziemień, zgodnie z przepisami eksploatacji. Ochronę przeciwporaŝeniową zaprojektowano zgodnie z PN IEC Instalacje elektryczne w obiektach budowlanych.

7 4. Obliczenia techniczne 4.1 Dobór przekroju przewodów i wielkości zabezpieczeń Rozdzielnica RG P szcz = 24,9 kw I szcz = 38A przy cosϕ = 0.95 Linię zasilającą RG wykonać kablem YKY5x25mm 2 o I dd = Zabezpieczenie RG - 98A WT-00 50A 4.2 Dobór zabezpieczenia przeciąŝeniowego linii zasilającej Zgodnie z PN - 91/E zabezpieczenie przeciąŝeniowe winno spełniać dwa warunki: I B < I n < I z Zasilanie rozdzielnicy RG I 2 < 1,45I z I B = 38A I n = 50A I 2 = 1.6x50= 80A Iz = 98A 38A < 50A < 98A 80A < 142A Zabezpieczenie dobrano prawidłowo. 4.3 Sprawdzenie spadku napięcia w linii zasilającej Dla rozdzielnicy RG 100* 24900* 26 U % = = 0,29% < U dop% 400 *55* 25 2 = Spadek napięcia mieści się w dopuszczalnych granicach. 1%
