1 System automatyki domowej Karta wyjść przeciwsobnych NXW301 Instrukcja Nexwell Engineering 12/2009

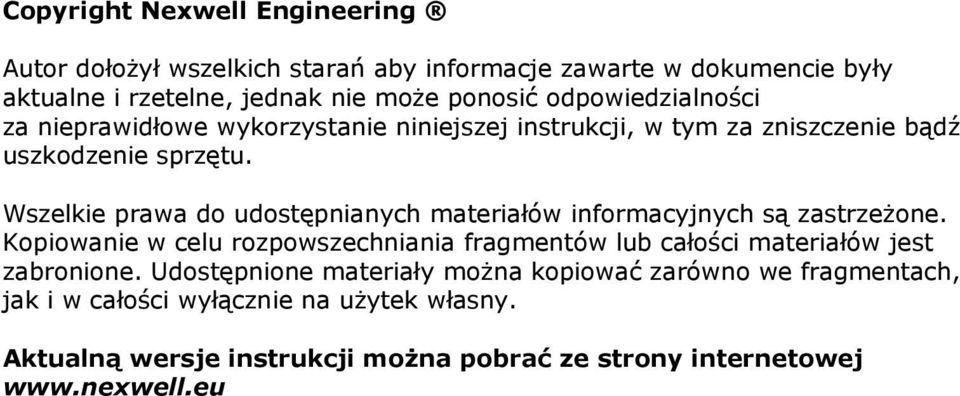

2 Copyright Nexwell Engineering Autor dołożył wszelkich starań aby informacje zawarte w dokumencie były aktualne i rzetelne, jednak nie może ponosić odpowiedzialności za nieprawidłowe wykorzystanie niniejszej instrukcji, w tym za zniszczenie bądź uszkodzenie sprzętu. Wszelkie prawa do udostępnianych materiałów informacyjnych są zastrzeżone. Kopiowanie w celu rozpowszechniania fragmentów lub całości materiałów jest zabronione. Udostępnione materiały można kopiować zarówno we fragmentach, jak i w całości wyłącznie na użytek własny. Aktualną wersje instrukcji można pobrać ze strony internetowej

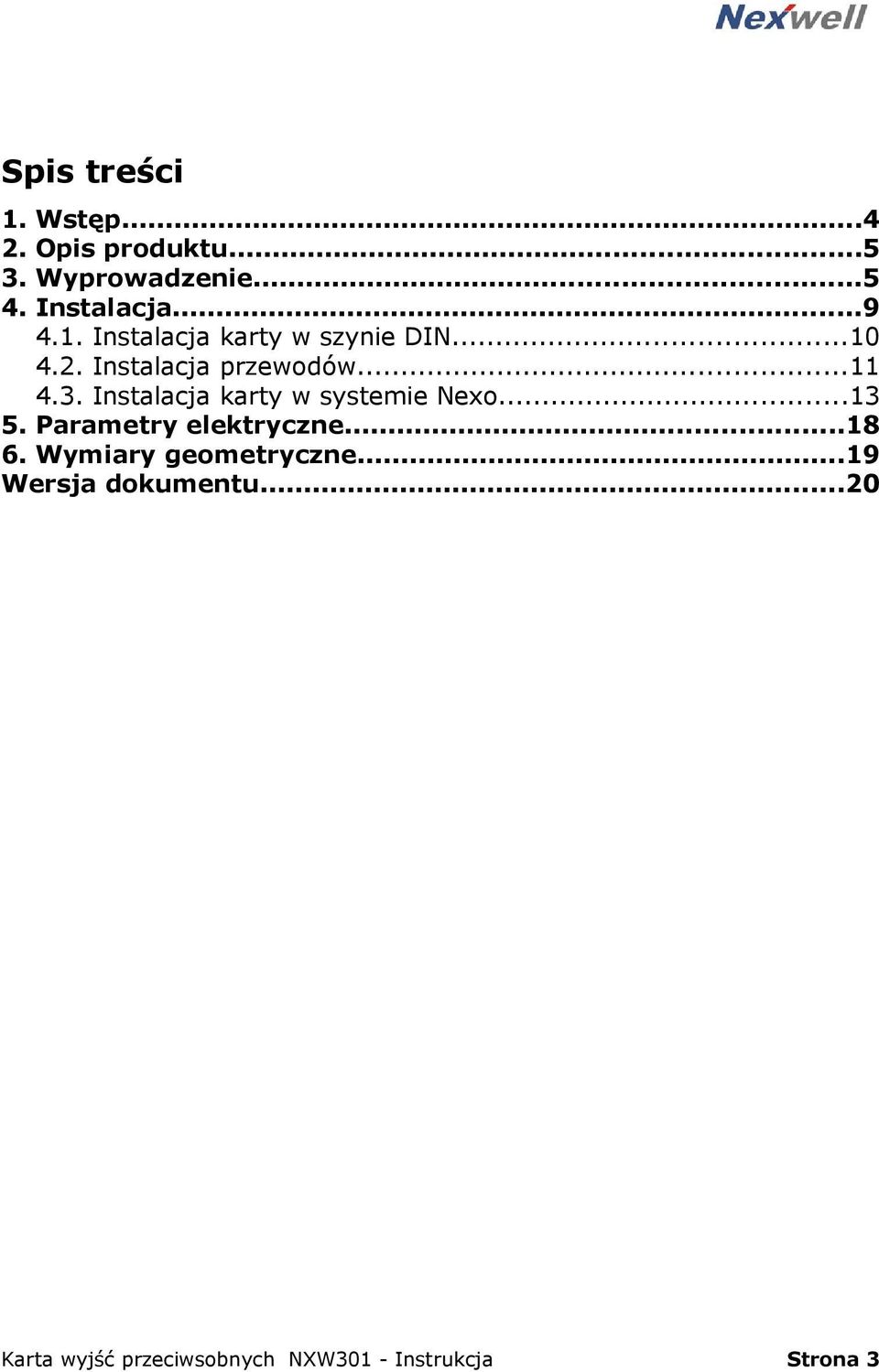

3 Spis treści Wstęp...4 Opis produktu...5 Wyprowadzenie...5 Instalacja Instalacja karty w szynie DIN Instalacja przewodów Instalacja karty w systemie Nexo Parametry elektryczne Wymiary geometryczne...19 Wersja dokumentu...20 Strona 3

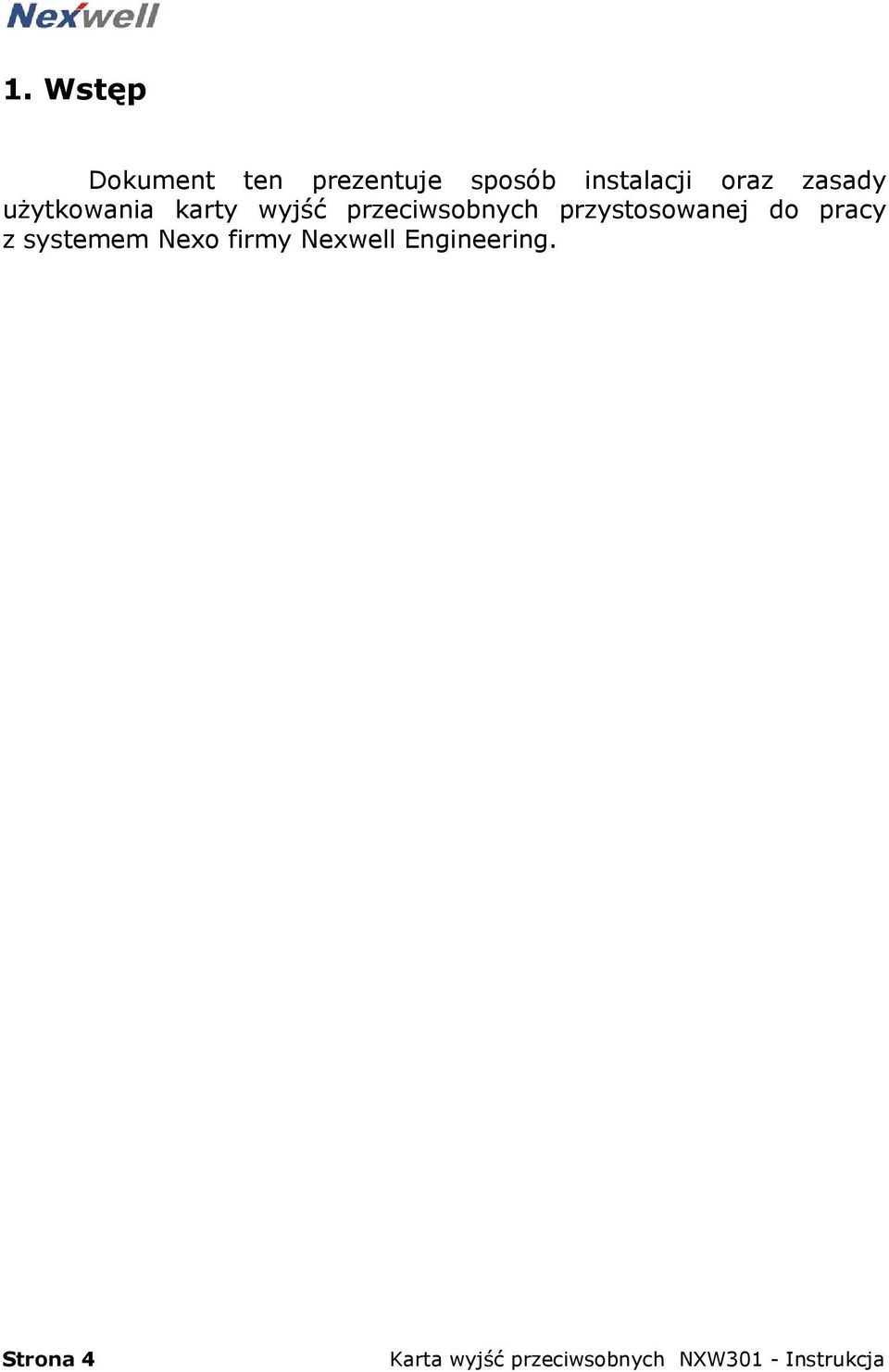

4 1. Wstęp Dokument ten prezentuje sposób instalacji oraz zasady użytkowania karty wyjść przeciwsobnych przystosowanej do pracy z systemem Nexo firmy Nexwell Engineering. Strona 4

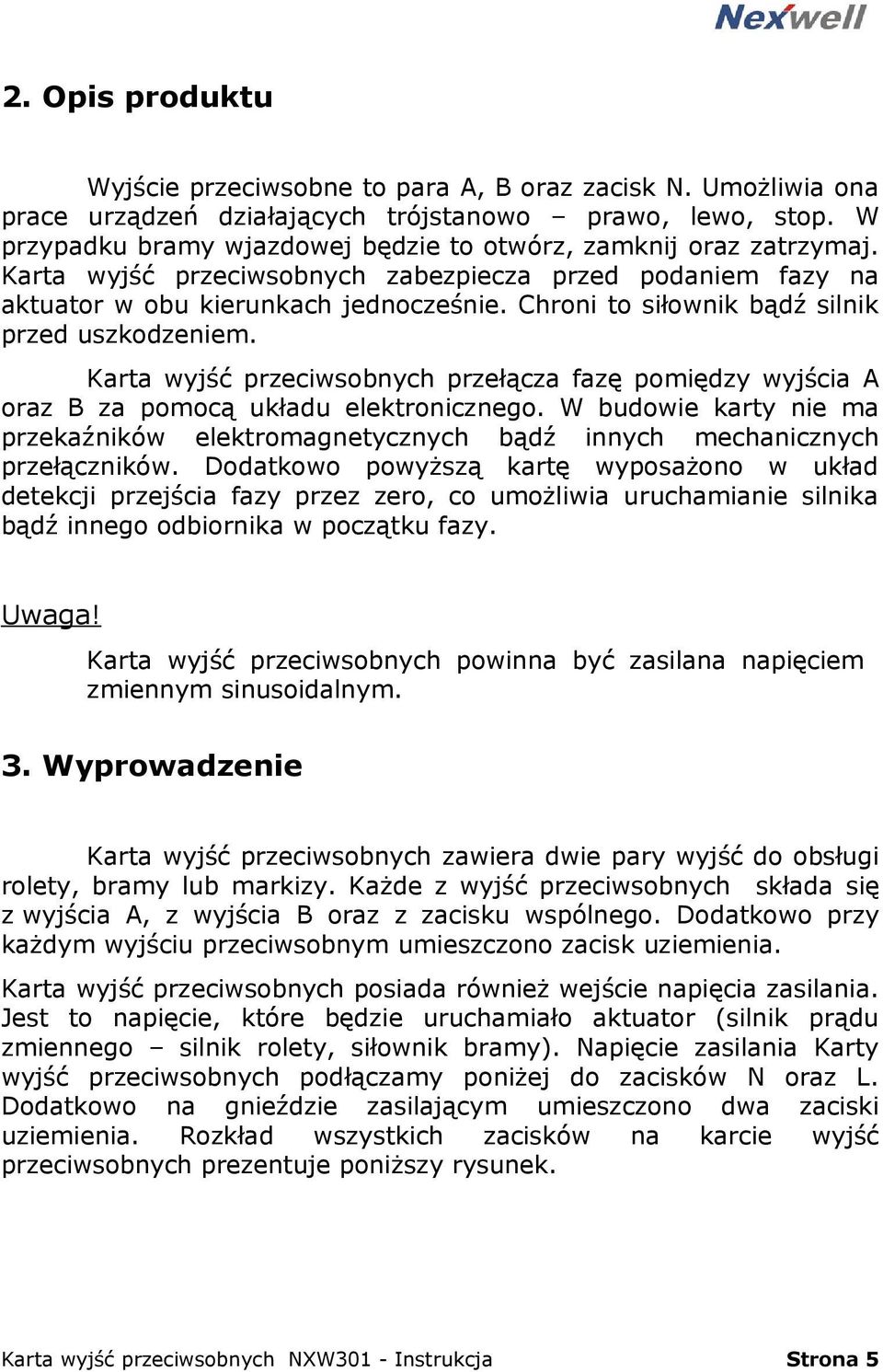

5 2. Opis produktu Wyjście przeciwsobne to para A, B oraz zacisk N. Umożliwia ona prace urządzeń działających trójstanowo prawo, lewo, stop. W przypadku bramy wjazdowej będzie to otwórz, zamknij oraz zatrzymaj. Karta wyjść przeciwsobnych zabezpiecza przed podaniem fazy na aktuator w obu kierunkach jednocześnie. Chroni to siłownik bądź silnik przed uszkodzeniem. Karta wyjść przeciwsobnych przełącza fazę pomiędzy wyjścia A oraz B za pomocą układu elektronicznego. W budowie karty nie ma przekaźników elektromagnetycznych bądź innych mechanicznych przełączników. Dodatkowo powyższą kartę wyposażono w układ detekcji przejścia fazy przez zero, co umożliwia uruchamianie silnika bądź innego odbiornika w początku fazy. Uwaga! Karta wyjść przeciwsobnych powinna być zasilana napięciem zmiennym sinusoidalnym. 3. Wyprowadzenie Karta wyjść przeciwsobnych zawiera dwie pary wyjść do obsługi rolety, bramy lub markizy. Każde z wyjść przeciwsobnych składa się z wyjścia A, z wyjścia B oraz z zacisku wspólnego. Dodatkowo przy każdym wyjściu przeciwsobnym umieszczono zacisk uziemienia. Karta wyjść przeciwsobnych posiada również wejście napięcia zasilania. Jest to napięcie, które będzie uruchamiało aktuator (silnik prądu zmiennego silnik rolety, siłownik bramy). Napięcie zasilania Karty wyjść przeciwsobnych podłączamy poniżej do zacisków N oraz L. Dodatkowo na gnieździe zasilającym umieszczono dwa zaciski uziemienia. Rozkład wszystkich zacisków na karcie wyjść przeciwsobnych prezentuje poniższy rysunek. Strona 5

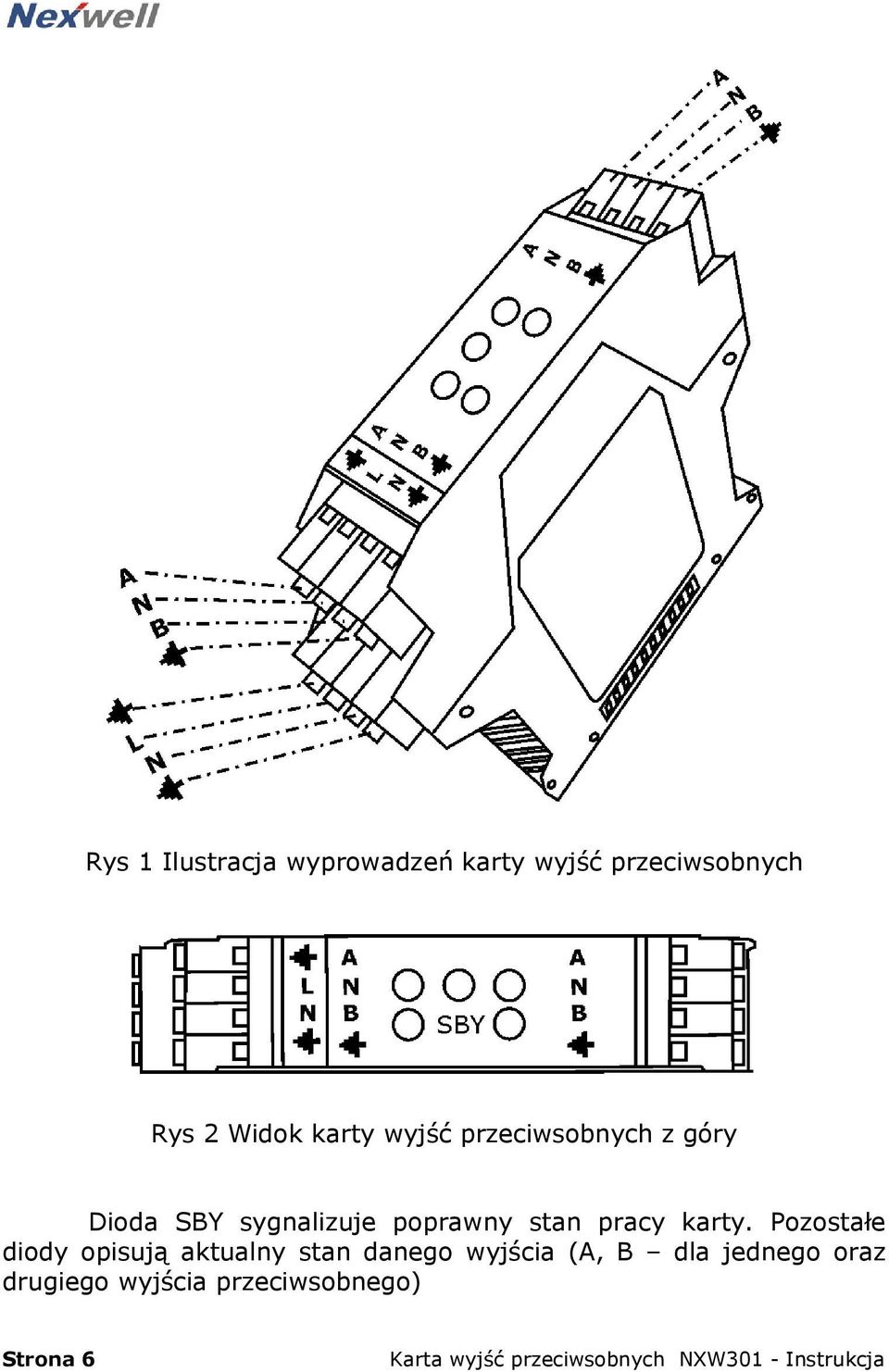

6 Rys 1 Ilustracja wyprowadzeń karty wyjść przeciwsobnych Rys 2 Widok karty wyjść przeciwsobnych z góry Dioda SBY sygnalizuje poprawny stan pracy karty. Pozostałe diody opisują aktualny stan danego wyjścia (A, B dla jednego oraz drugiego wyjścia przeciwsobnego) Strona 6

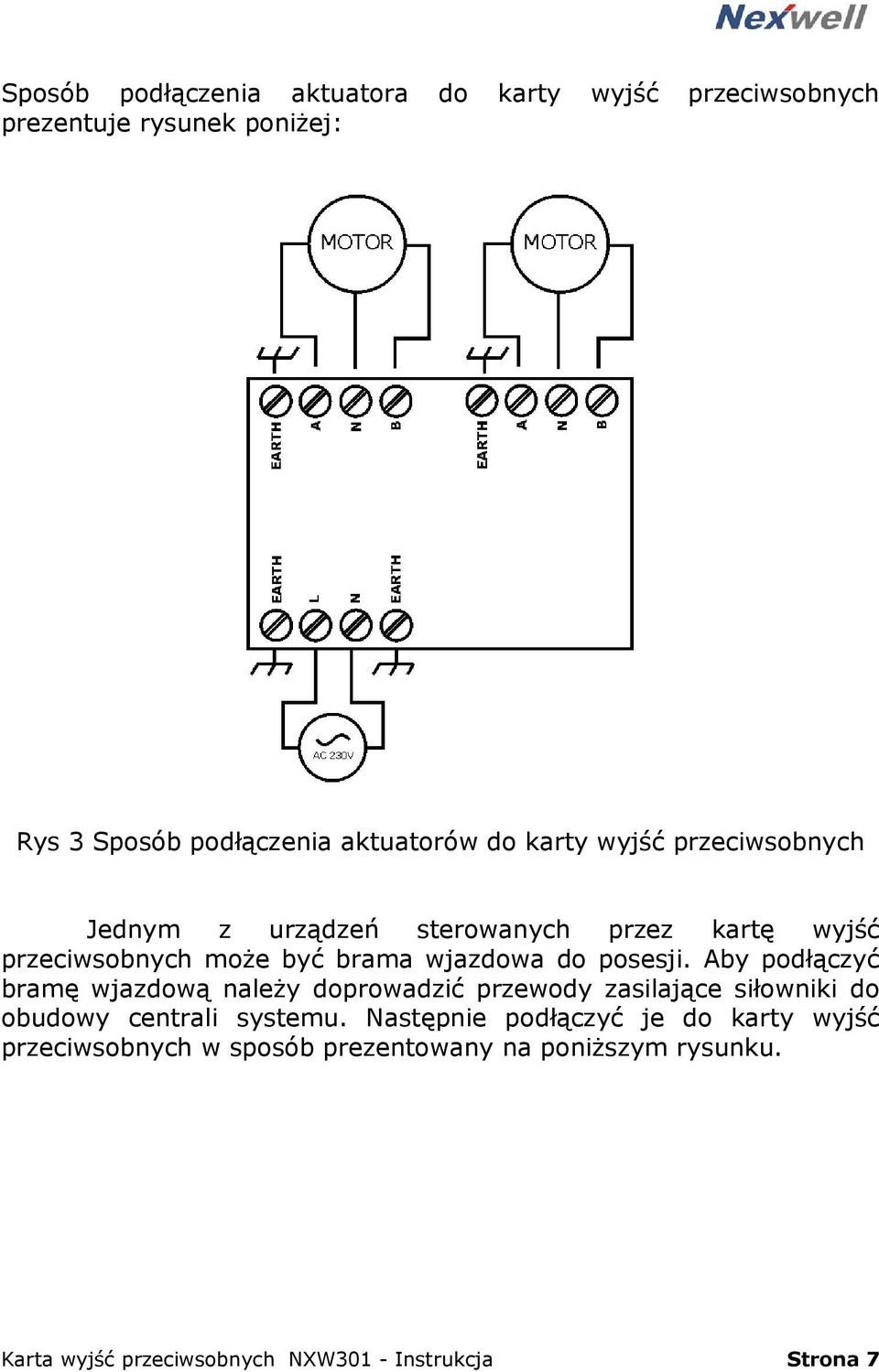

7 Sposób podłączenia aktuatora prezentuje rysunek poniżej: do karty wyjść przeciwsobnych Rys 3 Sposób podłączenia aktuatorów do karty wyjść przeciwsobnych Jednym z urządzeń sterowanych przez kartę wyjść przeciwsobnych może być brama wjazdowa do posesji. Aby podłączyć bramę wjazdową należy doprowadzić przewody zasilające siłowniki do obudowy centrali systemu. Następnie podłączyć je do karty wyjść przeciwsobnych w sposób prezentowany na poniższym rysunku. Strona 7

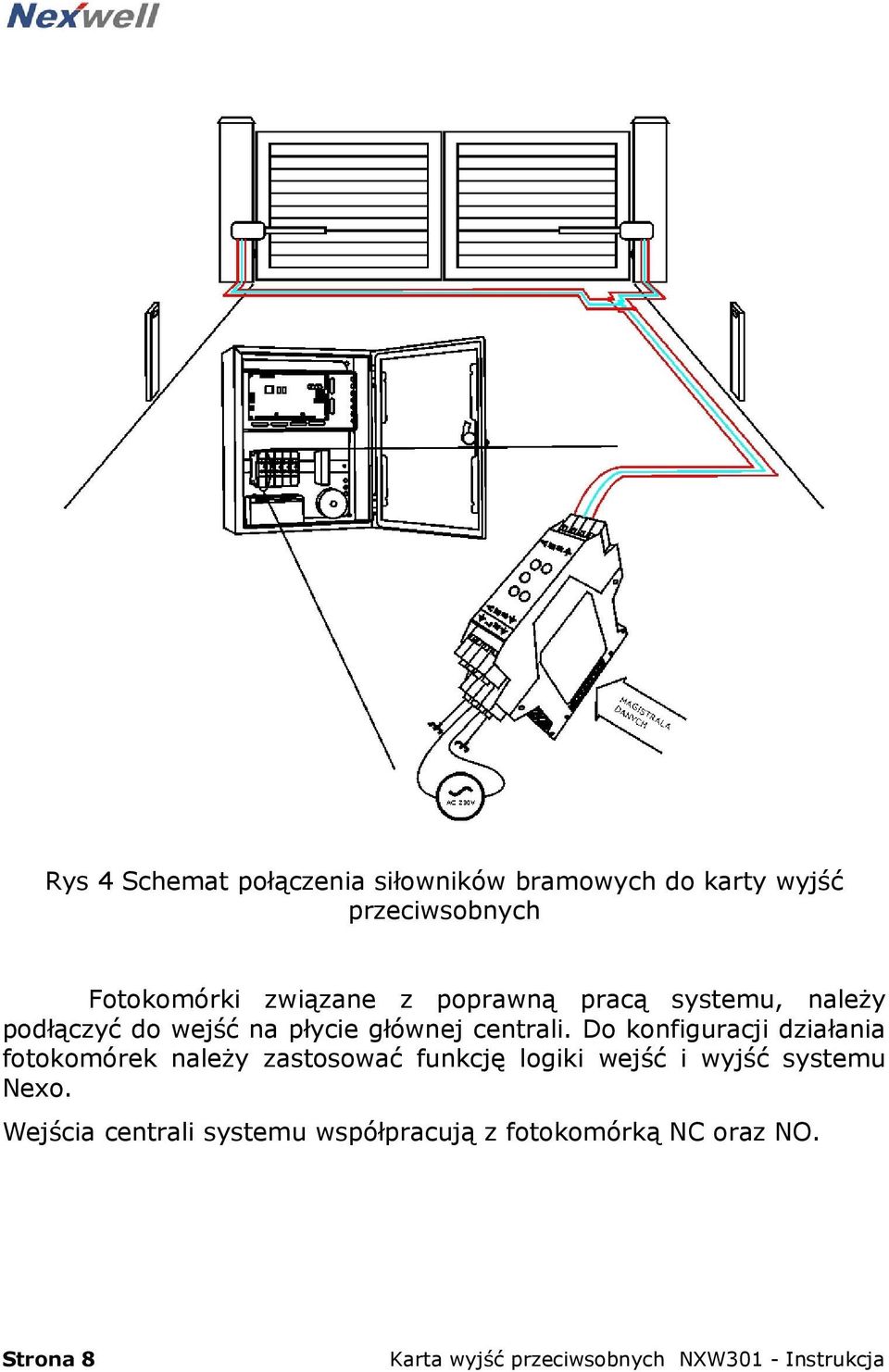

8 Rys 4 Schemat połączenia siłowników bramowych do karty wyjść przeciwsobnych Fotokomórki związane z poprawną pracą systemu, należy podłączyć do wejść na płycie głównej centrali. Do konfiguracji działania fotokomórek należy zastosować funkcję logiki wejść i wyjść systemu Nexo. Wejścia centrali systemu współpracują z fotokomórką NC oraz NO. Strona 8

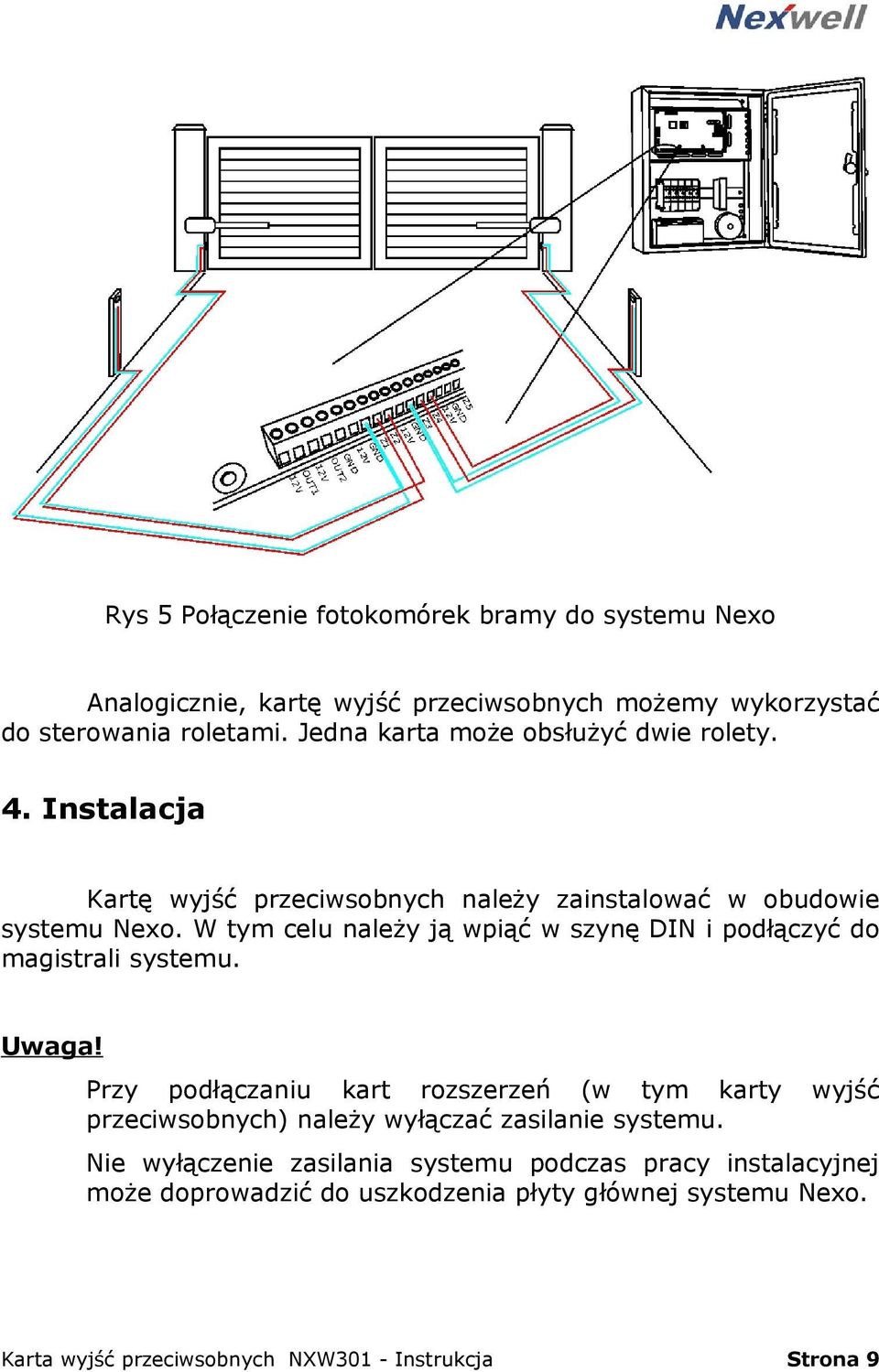

9 Rys 5 Połączenie fotokomórek bramy do systemu Nexo Analogicznie, kartę wyjść przeciwsobnych możemy wykorzystać do sterowania roletami. Jedna karta może obsłużyć dwie rolety. 4. Instalacja Kartę wyjść przeciwsobnych należy zainstalować w obudowie systemu Nexo. W tym celu należy ją wpiąć w szynę DIN i podłączyć do magistrali systemu. Uwaga! Przy podłączaniu kart rozszerzeń (w tym karty przeciwsobnych) należy wyłączać zasilanie systemu. wyjść Nie wyłączenie zasilania systemu podczas pracy instalacyjnej może doprowadzić do uszkodzenia płyty głównej systemu Nexo. Strona 9

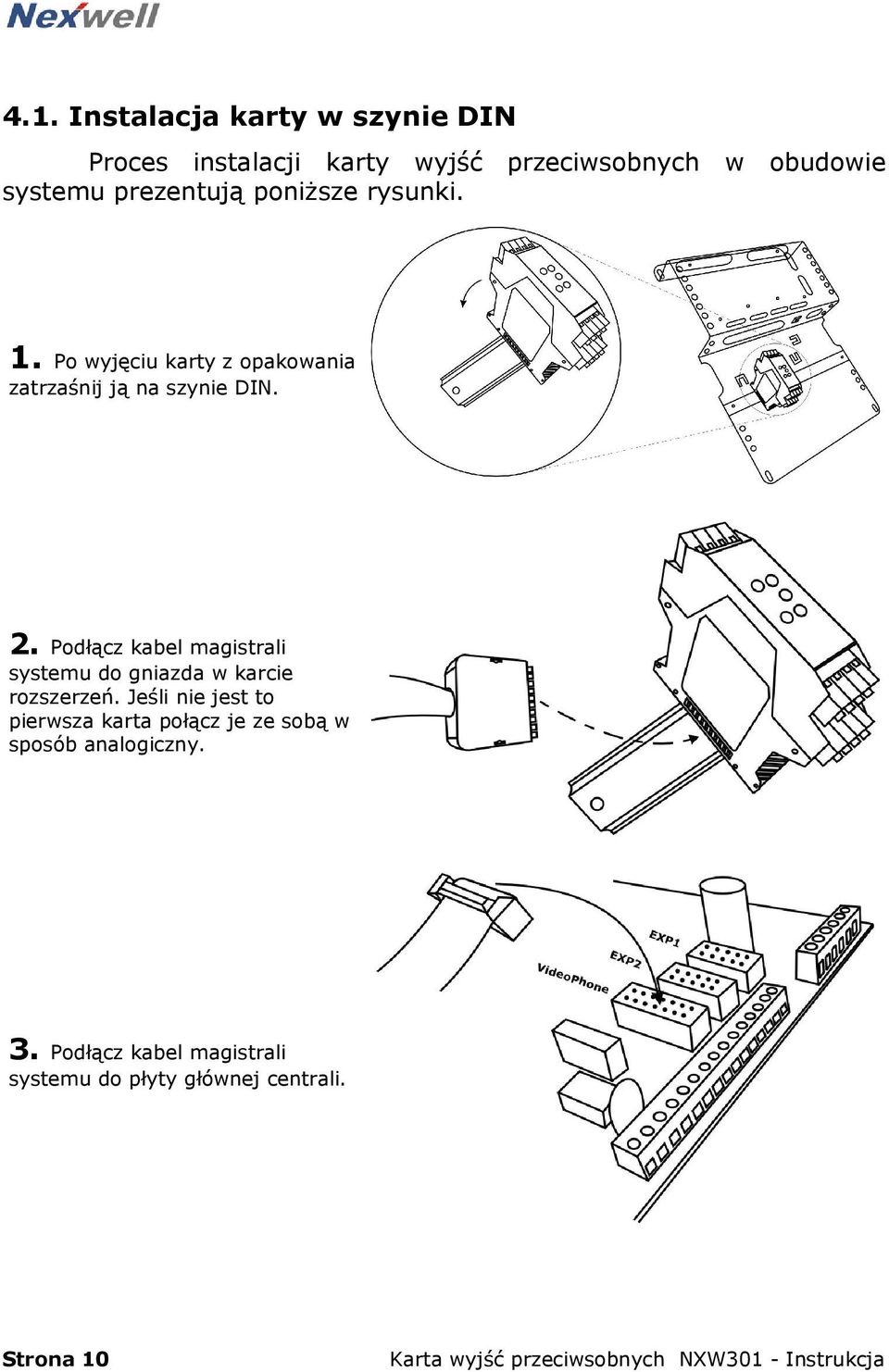

10 4.1. Instalacja karty w szynie DIN Proces instalacji karty wyjść systemu prezentują poniższe rysunki. przeciwsobnych w obudowie 1. Po wyjęciu karty z opakowania zatrzaśnij ją na szynie DIN. 2. Podłącz kabel magistrali systemu do gniazda w karcie rozszerzeń. Jeśli nie jest to pierwsza karta połącz je ze sobą w sposób analogiczny. 3. Podłącz kabel magistrali systemu do płyty głównej centrali. Strona 10

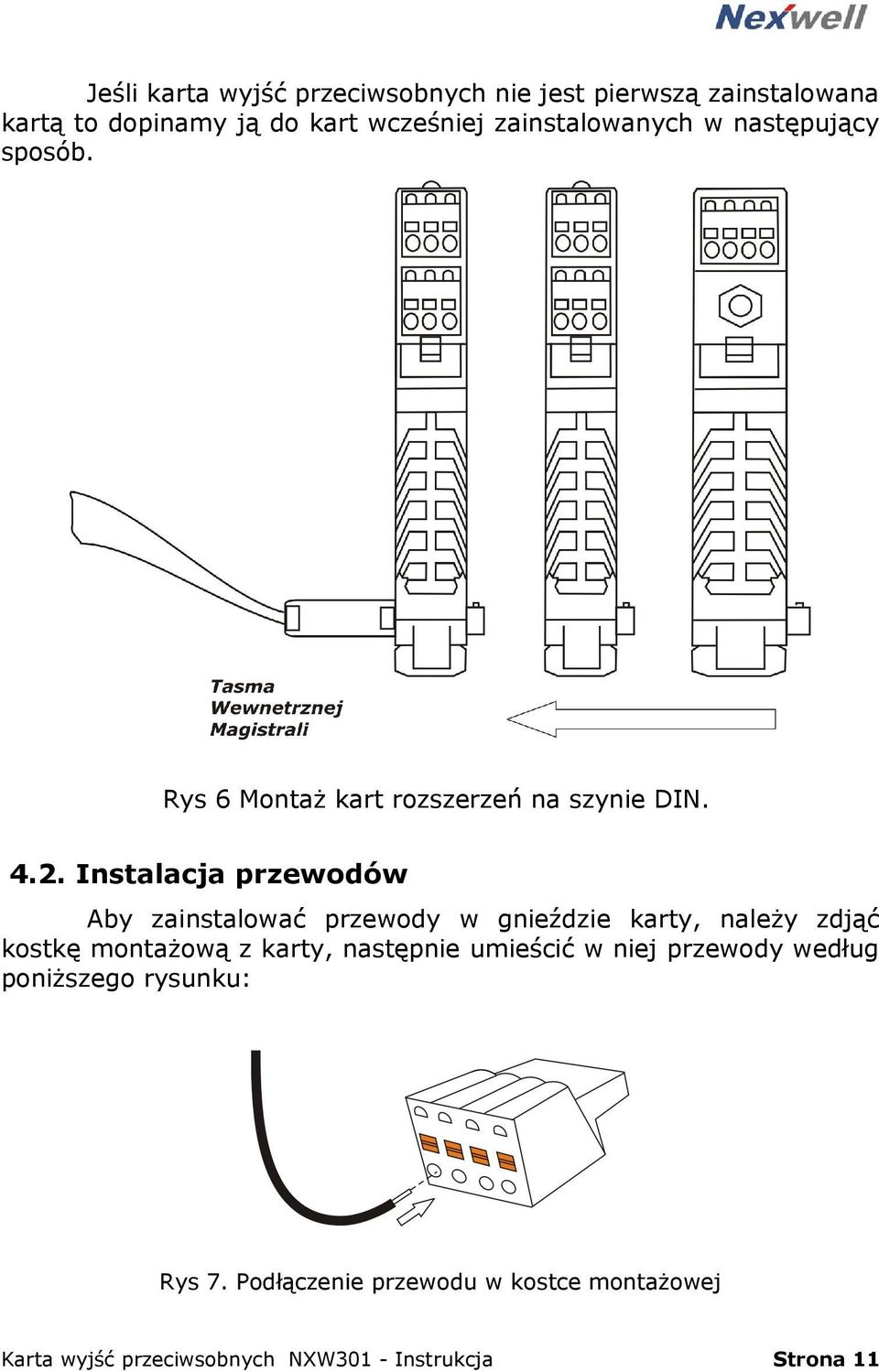

11 Jeśli karta wyjść przeciwsobnych nie jest pierwszą zainstalowana kartą to dopinamy ją do kart wcześniej zainstalowanych w następujący sposób. Rys 6 Montaż kart rozszerzeń na szynie DIN Instalacja przewodów Aby zainstalować przewody w gnieździe karty, należy zdjąć kostkę montażową z karty, następnie umieścić w niej przewody według poniższego rysunku: Rys 7. Podłączenie przewodu w kostce montażowej Strona 11

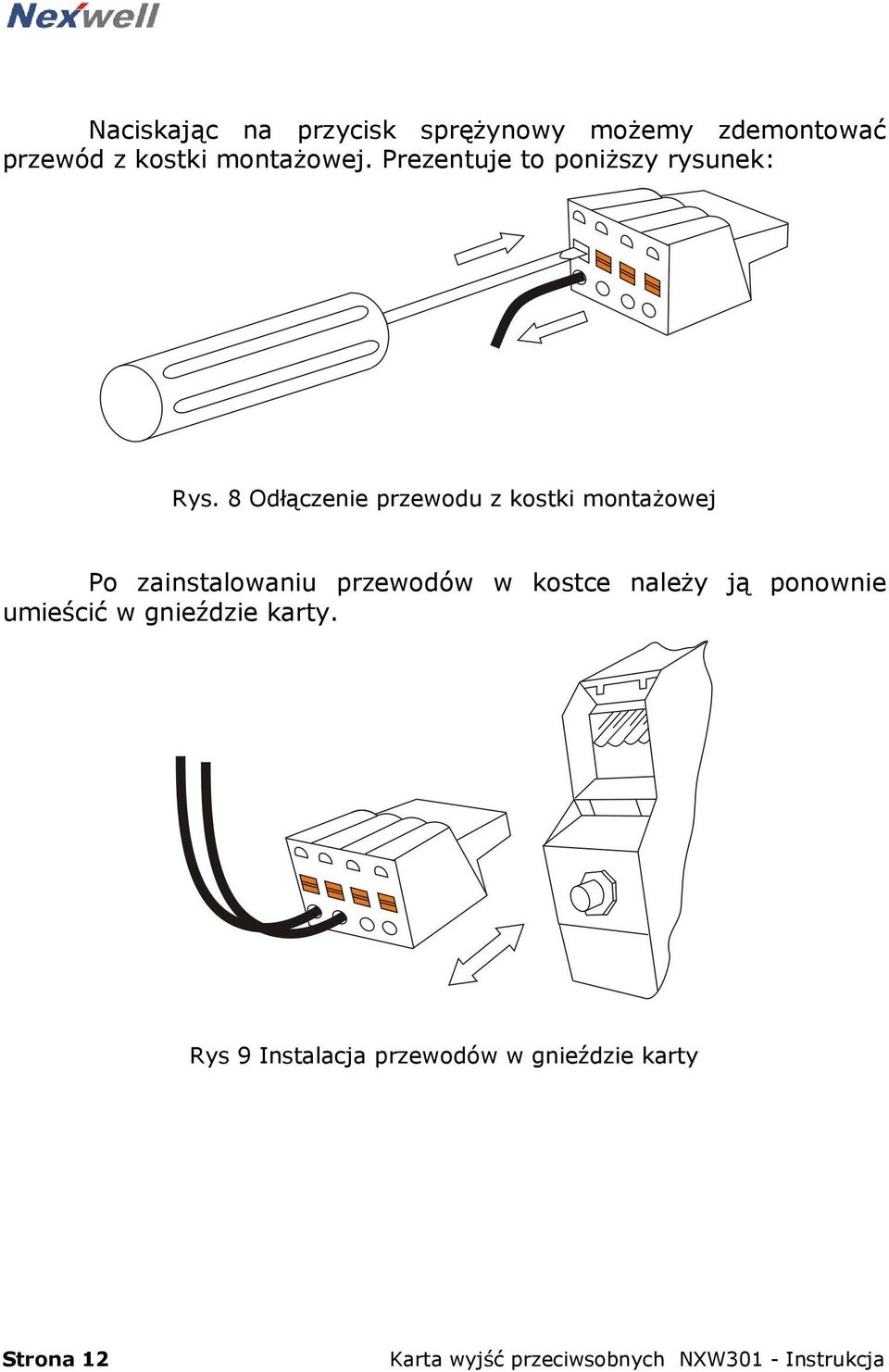

12 Naciskając na przycisk sprężynowy możemy zdemontować przewód z kostki montażowej. Prezentuje to poniższy rysunek: Rys. 8 Odłączenie przewodu z kostki montażowej Po zainstalowaniu przewodów w kostce należy ją ponownie umieścić w gnieździe karty. Rys 9 Instalacja przewodów w gnieździe karty Strona 12

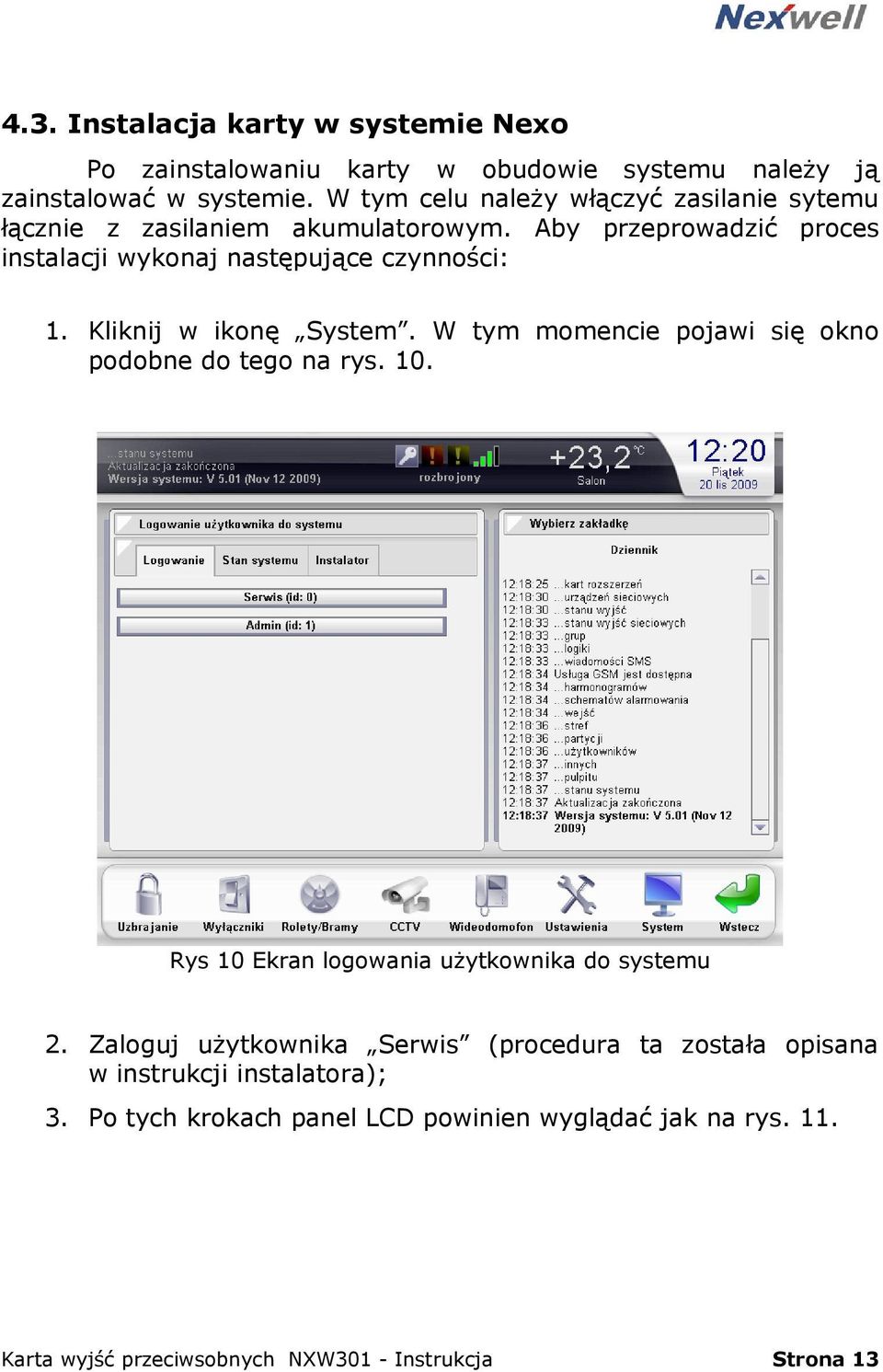

13 4.3. Instalacja karty w systemie Nexo Po zainstalowaniu karty w obudowie systemu należy ją zainstalować w systemie. W tym celu należy włączyć zasilanie sytemu łącznie z zasilaniem akumulatorowym. Aby przeprowadzić proces instalacji wykonaj następujące czynności: 1. Kliknij w ikonę System. W tym momencie pojawi się okno podobne do tego na rys. 10. Rys 10 Ekran logowania użytkownika do systemu 2. Zaloguj użytkownika Serwis (procedura ta została opisana w instrukcji instalatora); 3. Po tych krokach panel LCD powinien wyglądać jak na rys. 11. Strona 13

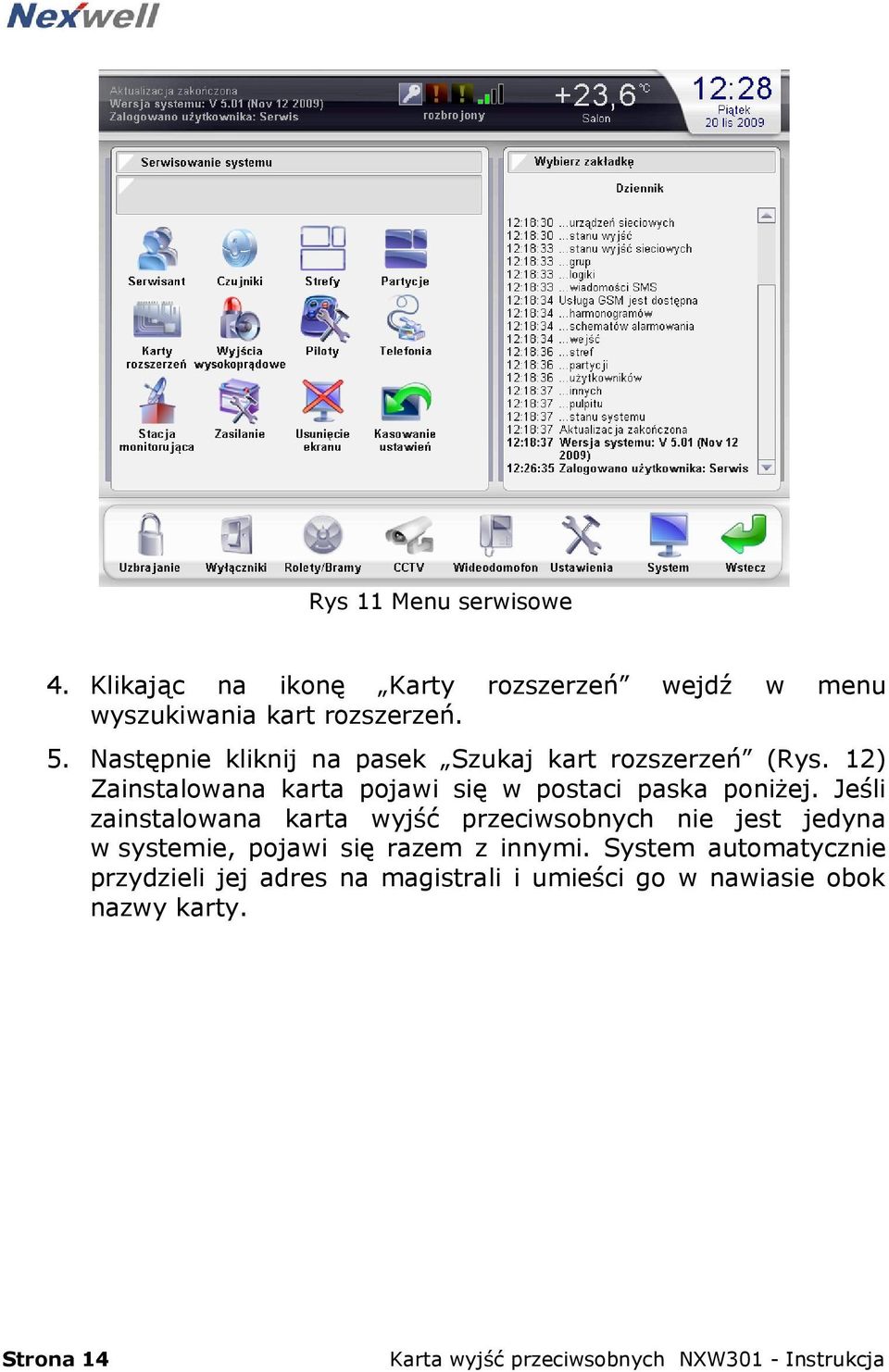

14 Rys 11 Menu serwisowe 4. Klikając na ikonę Karty rozszerzeń wyszukiwania kart rozszerzeń. wejdź w menu 5. Następnie kliknij na pasek Szukaj kart rozszerzeń (Rys. 12) Zainstalowana karta pojawi się w postaci paska poniżej. Jeśli zainstalowana karta wyjść przeciwsobnych nie jest jedyna w systemie, pojawi się razem z innymi. System automatycznie przydzieli jej adres na magistrali i umieści go w nawiasie obok nazwy karty. Strona 14

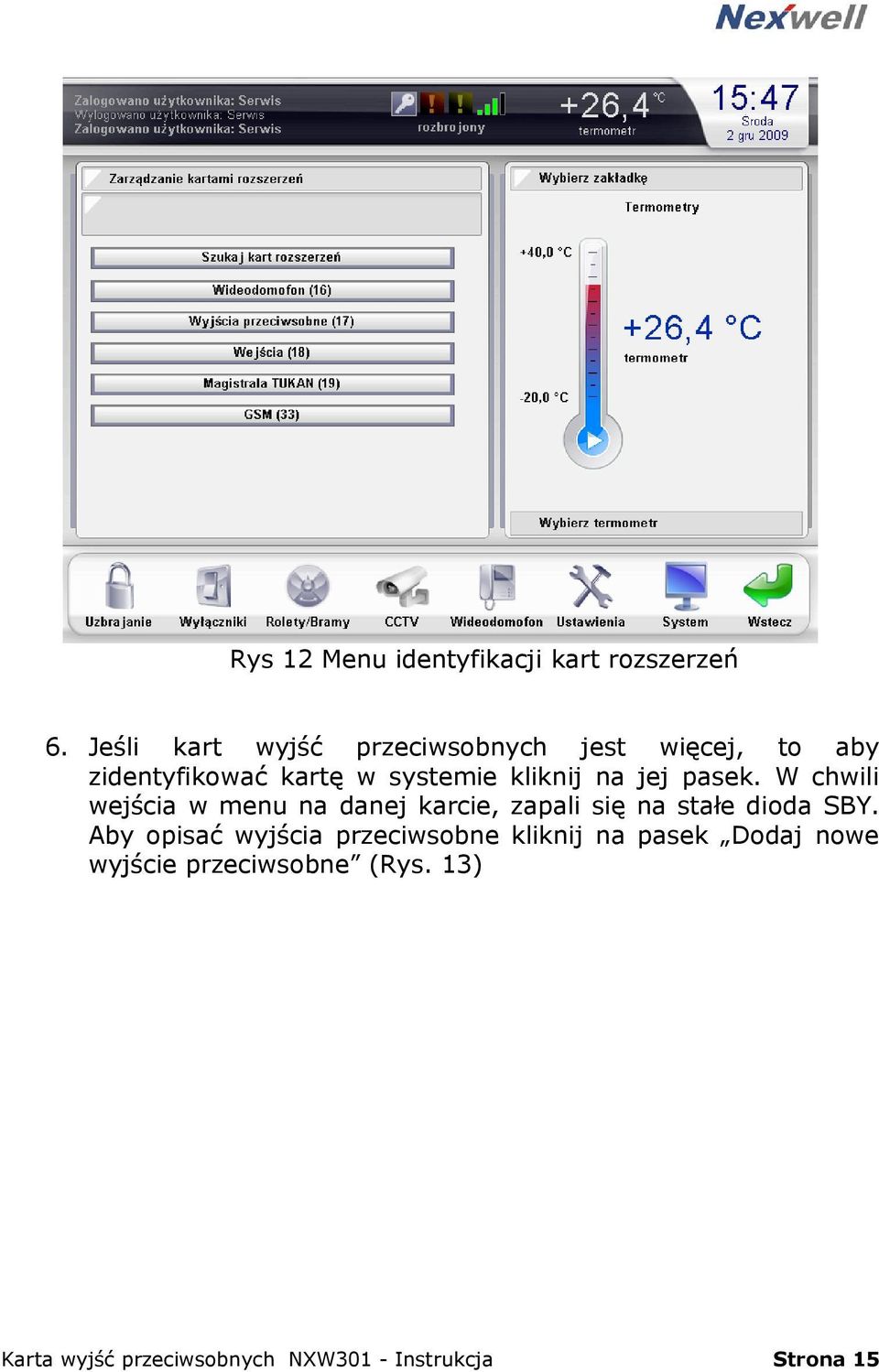

15 Rys 12 Menu identyfikacji kart rozszerzeń 6. Jeśli kart wyjść przeciwsobnych jest więcej, to aby zidentyfikować kartę w systemie kliknij na jej pasek. W chwili wejścia w menu na danej karcie, zapali się na stałe dioda SBY. Aby opisać wyjścia przeciwsobne kliknij na pasek Dodaj nowe wyjście przeciwsobne (Rys. 13) Strona 15

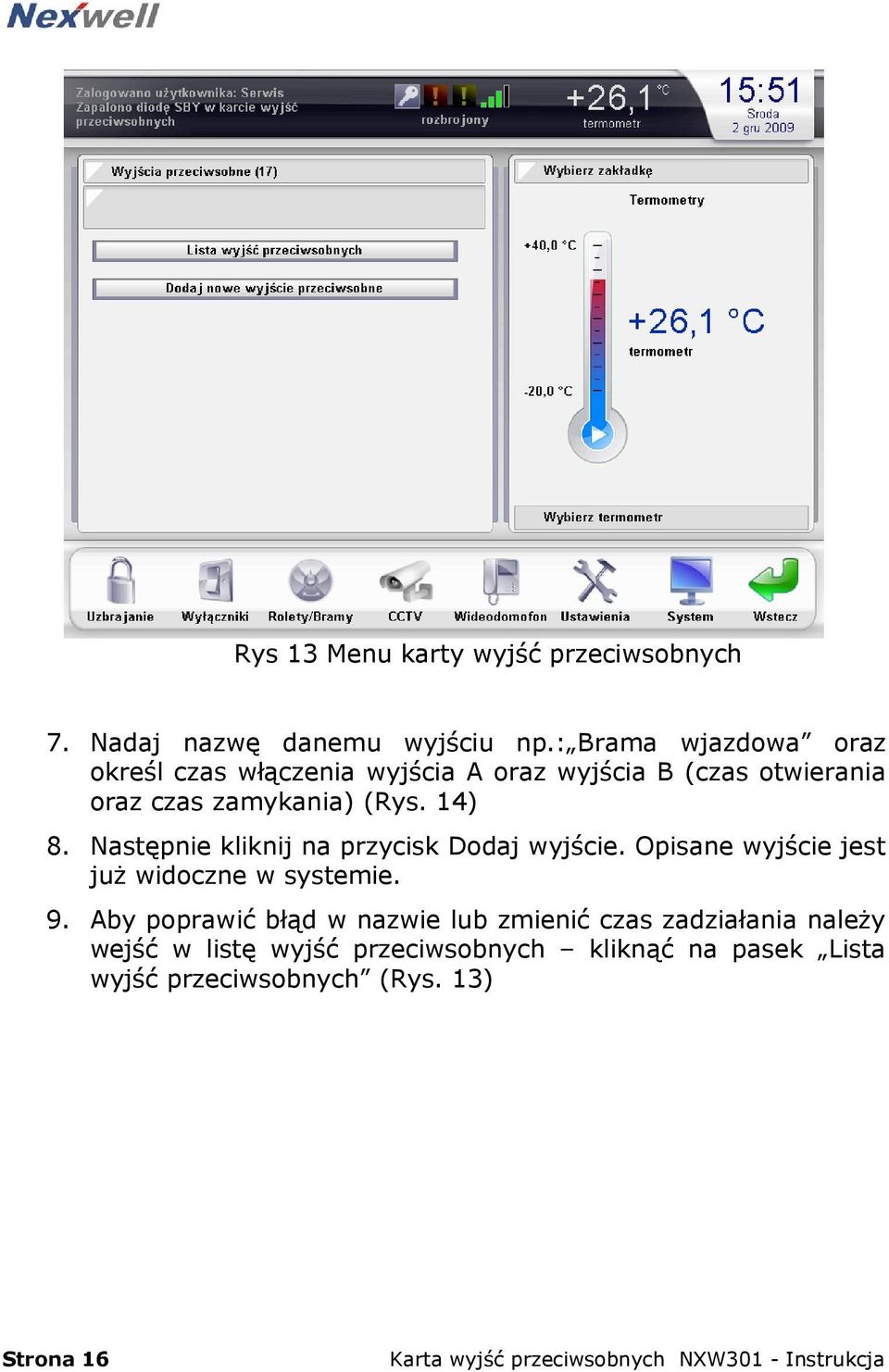

16 Rys 13 Menu karty wyjść przeciwsobnych 7. Nadaj nazwę danemu wyjściu np.: Brama wjazdowa oraz określ czas włączenia wyjścia A oraz wyjścia B (czas otwierania oraz czas zamykania) (Rys. 14) 8. Następnie kliknij na przycisk Dodaj wyjście. Opisane wyjście jest już widoczne w systemie. 9. Aby poprawić błąd w nazwie lub zmienić czas zadziałania należy wejść w listę wyjść przeciwsobnych kliknąć na pasek Lista wyjść przeciwsobnych (Rys. 13) Strona 16

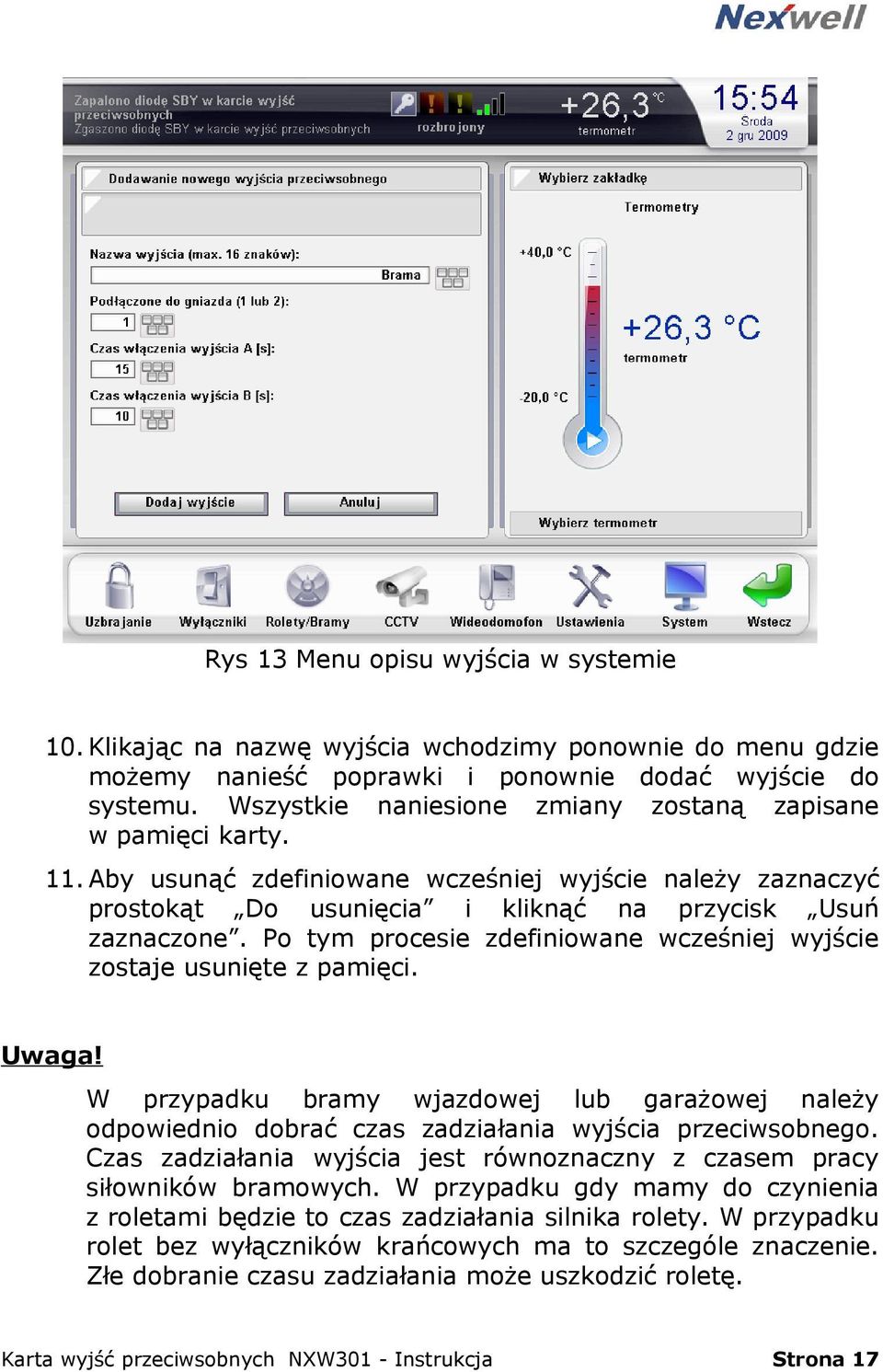

17 Rys 13 Menu opisu wyjścia w systemie 10. Klikając na nazwę wyjścia wchodzimy ponownie do menu gdzie możemy nanieść poprawki i ponownie dodać wyjście do systemu. Wszystkie naniesione zmiany zostaną zapisane w pamięci karty. 11. Aby usunąć zdefiniowane wcześniej wyjście należy zaznaczyć prostokąt Do usunięcia i kliknąć na przycisk Usuń zaznaczone. Po tym procesie zdefiniowane wcześniej wyjście zostaje usunięte z pamięci. Uwaga! W przypadku bramy wjazdowej lub garażowej należy odpowiednio dobrać czas zadziałania wyjścia przeciwsobnego. Czas zadziałania wyjścia jest równoznaczny z czasem pracy siłowników bramowych. W przypadku gdy mamy do czynienia z roletami będzie to czas zadziałania silnika rolety. W przypadku rolet bez wyłączników krańcowych ma to szczególe znaczenie. Złe dobranie czasu zadziałania może uszkodzić roletę. Strona 17

18 Dodane do systemu wyjścia przeciwsobne są widoczne jako sprzętowy zasób systemu. Możemy z nich korzystać w logice systemu oraz w harmonogramie. Wyjścia przeciwsobne możemy grupować, tworząc ikony do sterowania wieloma wyjściami naraz. Ma to zastosowanie w przypadku rolet. Wyjściami przeciwsobnymi można sterować w przypadku alarmu, jeśli taką funkcjonalność ustawimy w schemacie alarmowania. 5. Parametry elektryczne Poniższa tabela prezentuje parametry elektryczne karty wyjść przeciwsobnych Parametr Min Up Ip - T 5 Strona 18 Typ Max unit Uwagi 500 V Napięcie zmienne jakie może przełączać karta wyjść przeciwsobnych - 3 A Prąd zmienny jaki może być przełączany przez kartę wyjść O C Temperatura pracy

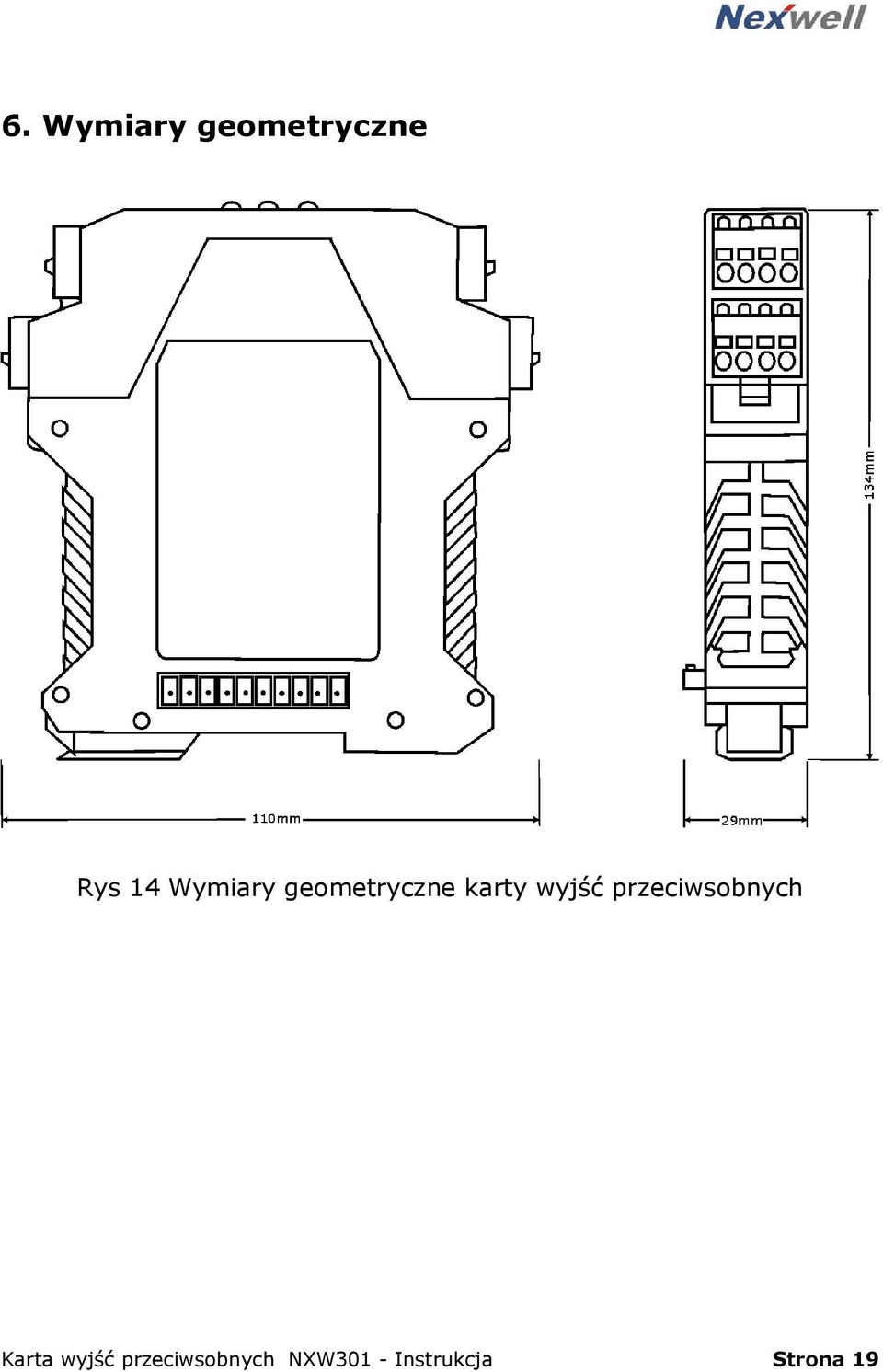

19 6. Wymiary geometryczne Rys 14 Wymiary geometryczne karty wyjść przeciwsobnych Strona 19

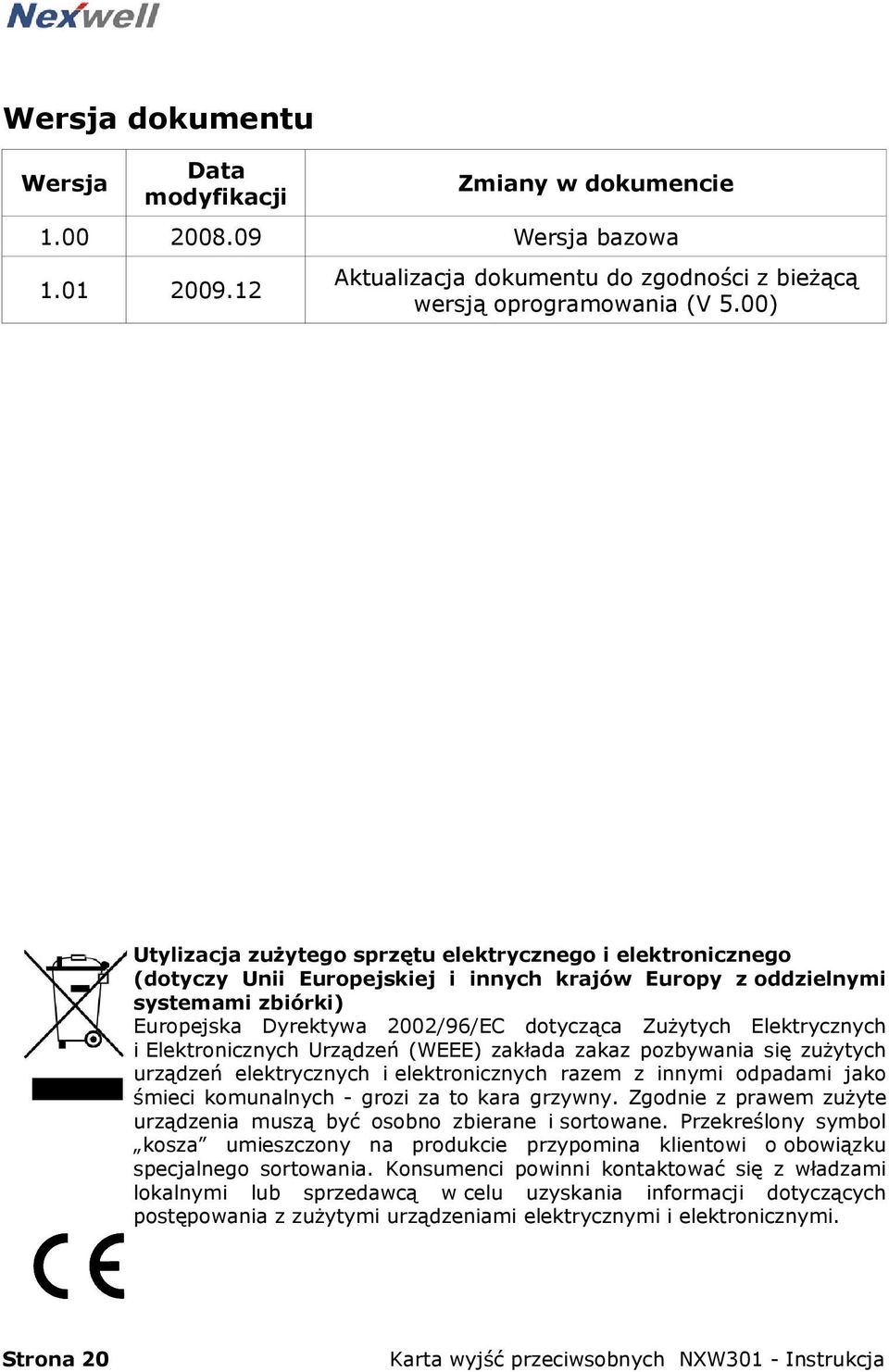

20 Wersja dokumentu Wersja Data modyfikacji Zmiany w dokumencie Wersja bazowa Aktualizacja dokumentu do zgodności z bieżącą wersją oprogramowania (V 5.00) Utylizacja zużytego sprzętu elektrycznego i elektronicznego (dotyczy Unii Europejskiej i innych krajów Europy z oddzielnymi systemami zbiórki) Europejska Dyrektywa 2002/96/EC dotycząca Zużytych Elektrycznych i Elektronicznych Urządzeń (WEEE) zakłada zakaz pozbywania się zużytych urządzeń elektrycznych i elektronicznych razem z innymi odpadami jako śmieci komunalnych - grozi za to kara grzywny. Zgodnie z prawem zużyte urządzenia muszą być osobno zbierane i sortowane. Przekreślony symbol kosza umieszczony na produkcie przypomina klientowi o obowiązku specjalnego sortowania. Konsumenci powinni kontaktować się z władzami lokalnymi lub sprzedawcą w celu uzyskania informacji dotyczących postępowania z zużytymi urządzeniami elektrycznymi i elektronicznymi. Strona 20
