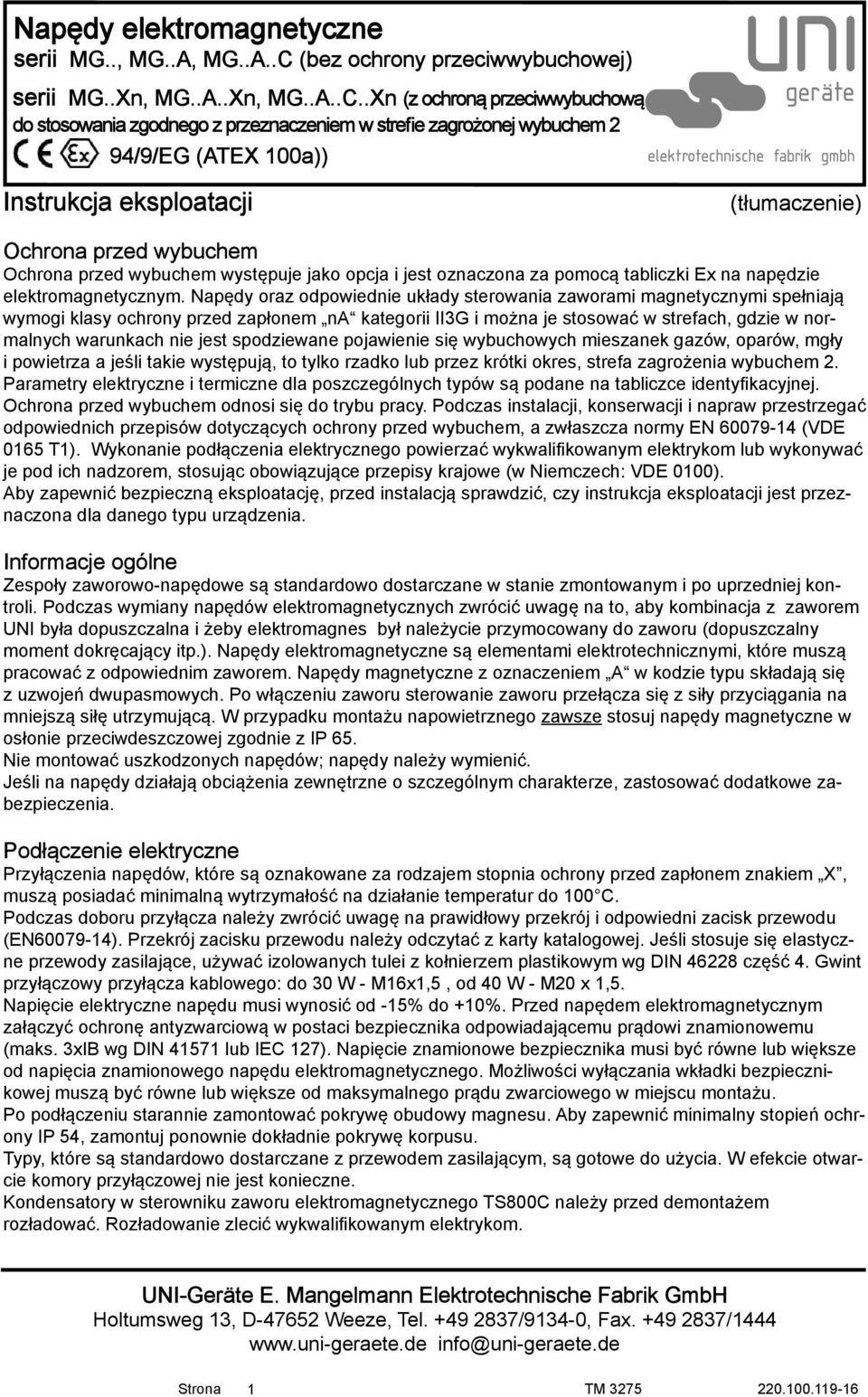

1 Instrukcja eksploatacji (tłumaczenie) Ochrona przed wybuchem Ochrona przed wybuchem występuje jako opcja i jest oznaczona za pomocą tabliczki Ex na napędzie elektromagnetycznym. Napędy oraz odpowiednie układy sterowania zaworami magnetycznymi spełniają wymogi klasy ochrony przed zapłonem na kategorii II3G i można je stosować w strefach, gdzie w normalnych warunkach nie jest spodziewane pojawienie się wybuchowych mieszanek gazów, oparów, mgły i powietrza a jeśli takie występują, to tylko rzadko lub przez krótki okres, strefa zagrożenia wybuchem 2. Parametry elektryczne i termiczne dla poszczególnych typów są podane na tabliczce identyfi kacyjnej. Ochrona przed wybuchem odnosi się do trybu pracy. Podczas instalacji, konserwacji i napraw przestrzegać odpowiednich przepisów dotyczących ochrony przed wybuchem, a zwłaszcza normy EN (VDE 0165 T1). Wykonanie podłączenia elektrycznego powierzać wykwalifi kowanym elektrykom lub wykonywać je pod ich nadzorem, stosując obowiązujące przepisy krajowe (w Niemczech: VDE 0100). Aby zapewnić bezpieczną eksploatację, przed instalacją sprawdzić, czy instrukcja eksploatacji jest przeznaczona dla danego typu urządzenia. Informacje ogólne Zespoły zaworowo-napędowe są standardowo dostarczane w stanie zmontowanym i po uprzedniej kontroli. Podczas wymiany napędów elektromagnetycznych zwrócić uwagę na to, aby kombinacja z zaworem UNI była dopuszczalna i żeby elektromagnes był należycie przymocowany do zaworu (dopuszczalny moment dokręcający itp.). Napędy elektromagnetyczne są elementami elektrotechnicznymi, które muszą pracować z odpowiednim zaworem. Napędy magnetyczne z oznaczeniem A w kodzie typu składają się z uzwojeń dwupasmowych. Po włączeniu zaworu sterowanie zaworu przełącza się z siły przyciągania na mniejszą siłę utrzymującą. W przypadku montażu napowietrznego zawsze stosuj napędy magnetyczne w osłonie przeciwdeszczowej zgodnie z IP 65. Nie montować uszkodzonych napędów; napędy należy wymienić. Jeśli na napędy działają obciążenia zewnętrzne o szczególnym charakterze, zastosować dodatkowe zabezpieczenia. Podłączenie elektryczne Przyłączenia napędów, które są oznakowane za rodzajem stopnia ochrony przed zapłonem znakiem X, muszą posiadać minimalną wytrzymałość na działanie temperatur do 100 C. Podczas doboru przyłącza należy zwrócić uwagę na prawidłowy przekrój i odpowiedni zacisk przewodu (EN ). Przekrój zacisku przewodu należy odczytać z karty katalogowej. Jeśli stosuje się elastyczne przewody zasilające, używać izolowanych tulei z kołnierzem plastikowym wg DIN część 4. Gwint przyłączowy przyłącza kablowego: do 30 W - M16x1,5, od 40 W - M20 x 1,5. Napięcie elektryczne napędu musi wynosić od -15% do +10%. Przed napędem elektromagnetycznym załączyć ochronę antyzwarciową w postaci bezpiecznika odpowiadającemu prądowi znamionowemu (maks. 3xIB wg DIN lub IEC 127). Napięcie znamionowe bezpiecznika musi być równe lub większe od napięcia znamionowego napędu elektromagnetycznego. Możliwości wyłączania wkładki bezpiecznikowej muszą być równe lub większe od maksymalnego prądu zwarciowego w miejscu montażu. Po podłączeniu starannie zamontować pokrywę obudowy magnesu. Aby zapewnić minimalny stopień ochrony IP 54, zamontuj ponownie dokładnie pokrywę korpusu. Typy, które są standardowo dostarczane z przewodem zasilającym, są gotowe do użycia. W efekcie otwarcie komory przyłączowej nie jest konieczne. Kondensatory w sterowniku zaworu elektromagnetycznego TS800C należy przed demontażem rozładować. Rozładowanie zlecić wykwalifi kowanym elektrykom. Strona 1 TM 3275

2 Eksploatacja 100% czasu włączenia dopuszcza się także przy niekorzystnych temperaturach zewnętrznych. Zagrożenie! Napęd elektromagnetyczny może się silnie nagrzać podczas pracy ciągłej. Niebezpieczeństwo poparzenia w razie kontaktu! Podczas pracy sprawdzać, czy nie przekroczono dopuszczalnej temperatury otoczenia, temperatury cieczy oraz mocy granicznej (przepięcie). W razie potrzeby napęd elektromagnetyczny zabezpieczyć przed przeciążeniem. Wszystkie napędy elektromagnetyczne są podłączone do warystora. Aby uniknąć napięcia indukcyjnego prowadzącego do uszkodzenia urządzenia, użytkownik musi zapewnić zabezpieczania wykraczające poza zainstalowany warystor. Oznaczenia CE Rada Unii Europejskiej wydała wspólne dyrektywy, które dotyczą swobodnego przepływu towarów w obrębie Unii Europejskiej i określają minimalne wymagania w zakresie bezpieczeństwa i higieny pracy. Znak CE potwierdza, że produkty spełniają wymagania dyrektyw europejskich. Oznacza to, są one zgodne z właściwymi normami, w szczególności z normami zharmonizowanymi. Do zaworów elektromagnetycznych z ochroną przeciwwybuchową stosuje się dyrektywy 94/9/EG, 2006/95/EG i 2004/108/EG. Informacje na temat dyrektywy 94/9/EG (ochrona przed wybuchem, ATEX 100): Napędy elektromagnetyczne spełniają wymagania dyrektywy 94/9/EG; stąd są one oznaczone znakiem CE w myśl załącznika X do dyrektywy. Deklaracja zgodności znajduje się w załączeniu. Informacje na temat dyrektywy 2006/95/EG (dyrektywa niskonapięciowa): Procesy konstrukcji i kontroli napędów spełniają wymagania normy Urządzenia elektromagnetyczne DIN EDV Tym samym spełnione są wymagania dyrektyw niskonapięciowych dla napięć znamionowych o wartości 50 do 1000V AC oraz 75 do 1500V DC. Informacje na temat dyrektywy 2004/108/EG (dyrektywa w zakresie zgodności elektromagnetycznej): Magnesy spełniają wymagania norm dla grup produktów EN ,-2; EN , -3-3 i uwzględniają różne obszary stosowania: mieszkalnictwo, handel, rzemiosło i przemysł. Jeśli stosuje się typy AC i UC, użytkownik musi zapewnić na wejściu sieci zasilającej odpowiedni fi ltr sieciowy (np. kondensator X 47 nf), aby wyeliminować zakłócenia przewodowe cewek elektromagnetycznych, które są uwarunkowane fi zycznie i prowadzą do wyłączenia. Napędy elektromagnetyczne pełniące funkcję napędu zaworów nie są mechanizmami samodzielnymi w myśl dyrektywy o zgodności elektromagnetycznej i ich obróbką wzgl. montażem w maszynie zajmują się wyłącznie wyspecjalizowane fi rmy. Uruchomienia nie dokonywać aż do stwierdzenia, że całe urządzenie spełnia przepisy dyrektywy w zakresie zgodności elektromagnetycznej. Demontaż napędu elektromagnetycznego Napęd elektromagnetyczny wyłączyć i odłączyć od zasilania. Zagrożenie! Napęd elektromagnetyczny może się silnie nagrzać podczas pracy ciągłej. Niebezpieczeństwo poparzenia w razie kontaktu! Strona 2 TM 3275

3 Napęd elektromagnetyczny MG 0801, 3803 Odkręcić śrubę sześciokątną (901) i usunąć. Całkowicie zdjąć napęd elektromagnetyczny (800) z górnej części obudowy (106). Napęd elektromagnetyczny MG Napęd elektromagnetyczny MG * IP54 IP65 401* * * IP 54 IP * * /..** = Części zamienne..** 402* Odkręcić śrubę sześciokątną (900) i wyjąć ją razem z izolacją (401*). Z obudowy magnesu (103) zdjąć pokrywę (105*). Odkręcić i wyjąć sworzeń łączący (501). Napęd elektromagnetyczny z przepustnicą Odkręcić osłonę (505) i wyjąć wraz z o-ringiem (403**). Z obudowy magnesu (103) zdjąć pokrywę (105**). Odkręcić i wyjąć nakrętkę sześciokątną (901). Poz. Nazwa 103 Obudowa magnesu 106 Górna część obudowy 500 Płytka elektromagnesu 501 Sworzeń łączący 701 Złączę śrubowe kabli 702 Cewka 714 Puszka przewodu 800 Napęd elektromagnetyczny 900 Śruba z łbem sześciokątna 901 Nakrętka sześciokątna 1004 Masa zalewowa Części zamienne Poz. Nazwa 105*(**) Pokrywa obudowy magnesu 401* Tuleja izolująca 402*(**) Uszczelka płaska 403** O-ring..* dostarczane w formie zestawu E-Kit (MG004 MG020) dostarczane w formie zestawu E-Kit (klapa regula cyjna ilości) Strona 3 TM 3275

4 Następnie z górnej części obudowy (106) zaworu elektromagnetycznego wymontować całą obudowę magnesu (103) wraz z płytą (500) i cewką (702). Płytę (500) i cewkę (702) wyjąć z obudowy magnesu (103). Wskazówka! Przed zmontowaniem lub w przypadku uszkodzenia elementów uszczelniających należy w razie potrzeby wymienić: w napędzie elektromagnesowym MG004 MG020 (pokrywę obudowy magnesu (105*), tuleję izolacyjną (401*) oraz uszczelkę płaską (402*), lub w napędzie elektromagnesowym klapy regulacyjnej ilości (pokrywę obudowy magnesu (105**), tuleję izolacyjną (403**) oraz uszczelkę płaską(402**)). (dodatkowo zawarte w zestawie E-Kit) Montaż przeprowadzić w odwrotnej kolejności. Momenty dokręcające dla sworznia łączącego (501) i śruby sześciokątnej (900). Moment dokręcający Poz Rozmiar gwintu 4,6 Nm M6 11 Nm M8 22 Nm M10 62 Nm M14 Napędy elektromagnetyczne MG... / MG...Xn Typ P Prąd znamionowy A MG... W VAC VAC , , ,4 0,09-0,05 0,04 0,04 0,09 0, ,6 0,1-0,07 0,07 0,06 0,1 0, ,3 0,3-0,1 0,1 0,1 0,3 0, ,7 0,4-0,2 0,2 0,2 0,4 0, ,1 0,5-0,2 0,2 0,2 0,5 0, ,9 0,6-0,3 0,3 0,3 0,6 0, ,8 0,8 0,7 0,4 0,4 0,4 0,8 0, ,2 1,1 1,0 0,6 0,5 0,5 1,1 0, ,7 1,5 1,3 0,7 0,7 0,7 1,5 0, ,5 1,6-0,8 0,8 0,7 1,6 1,3 Strona 4 TM 3275

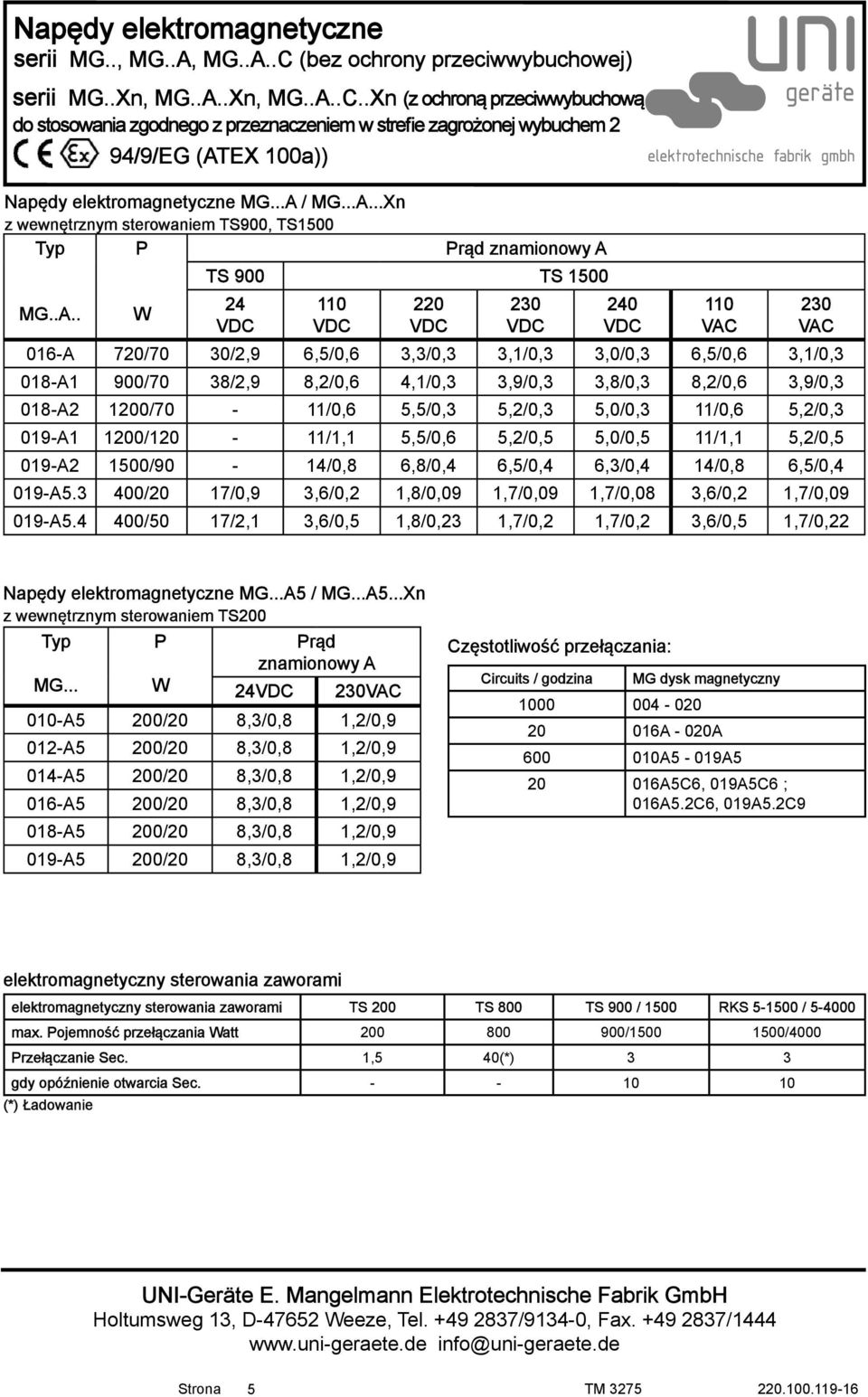

5 Napędy elektromagnetyczne MG...A / MG...A...Xn z wewnętrznym sterowaniem TS900, TS1500 Typ P Prąd znamionowy A TS 900 TS 1500 MG..A.. W VAC VAC 016-A 720/70 30/2,9 6,5/0,6 3,3/0,3 3,1/0,3 3,0/0,3 6,5/0,6 3,1/0,3 018-A1 900/70 38/2,9 8,2/0,6 4,1/0,3 3,9/0,3 3,8/0,3 8,2/0,6 3,9/0,3 018-A2 1200/70-11/0,6 5,5/0,3 5,2/0,3 5,0/0,3 11/0,6 5,2/0,3 019-A1 1200/120-11/1,1 5,5/0,6 5,2/0,5 5,0/0,5 11/1,1 5,2/0,5 019-A2 1500/90-14/0,8 6,8/0,4 6,5/0,4 6,3/0,4 14/0,8 6,5/0,4 019-A /20 17/0,9 3,6/0,2 1,8/0,09 1,7/0,09 1,7/0,08 3,6/0,2 1,7/0, A /50 17/2,1 3,6/0,5 1,8/0,23 1,7/0,2 1,7/0,2 3,6/0,5 1,7/0,22 Napędy elektromagnetyczne MG...A5 / MG...A5...Xn z wewnętrznym sterowaniem TS200 Typ P Prąd znamionowy A MG... W VAC 010-A5 200/20 8,3/0,8 1,2/0,9 012-A5 200/20 8,3/0,8 1,2/0,9 014-A5 200/20 8,3/0,8 1,2/0,9 016-A5 200/20 8,3/0,8 1,2/0,9 018-A5 200/20 8,3/0,8 1,2/0,9 019-A5 200/20 8,3/0,8 1,2/0,9 Częstotliwość przełączania: Circuits / godzina MG dysk magnetyczny A - 020A A5-019A A5C6, 019A5C6 ; 016A5.2C6, 019A5.2C9 elektromagnetyczny sterowania zaworami elektromagnetyczny sterowania zaworami TS 200 TS 800 TS 900 / 1500 RKS / max. Pojemność przełączania Watt / /4000 Przełączanie Sec. 1,5 40(*) 3 3 gdy opóźnienie otwarcia Sec (*) Ładowanie Strona 5 TM 3275

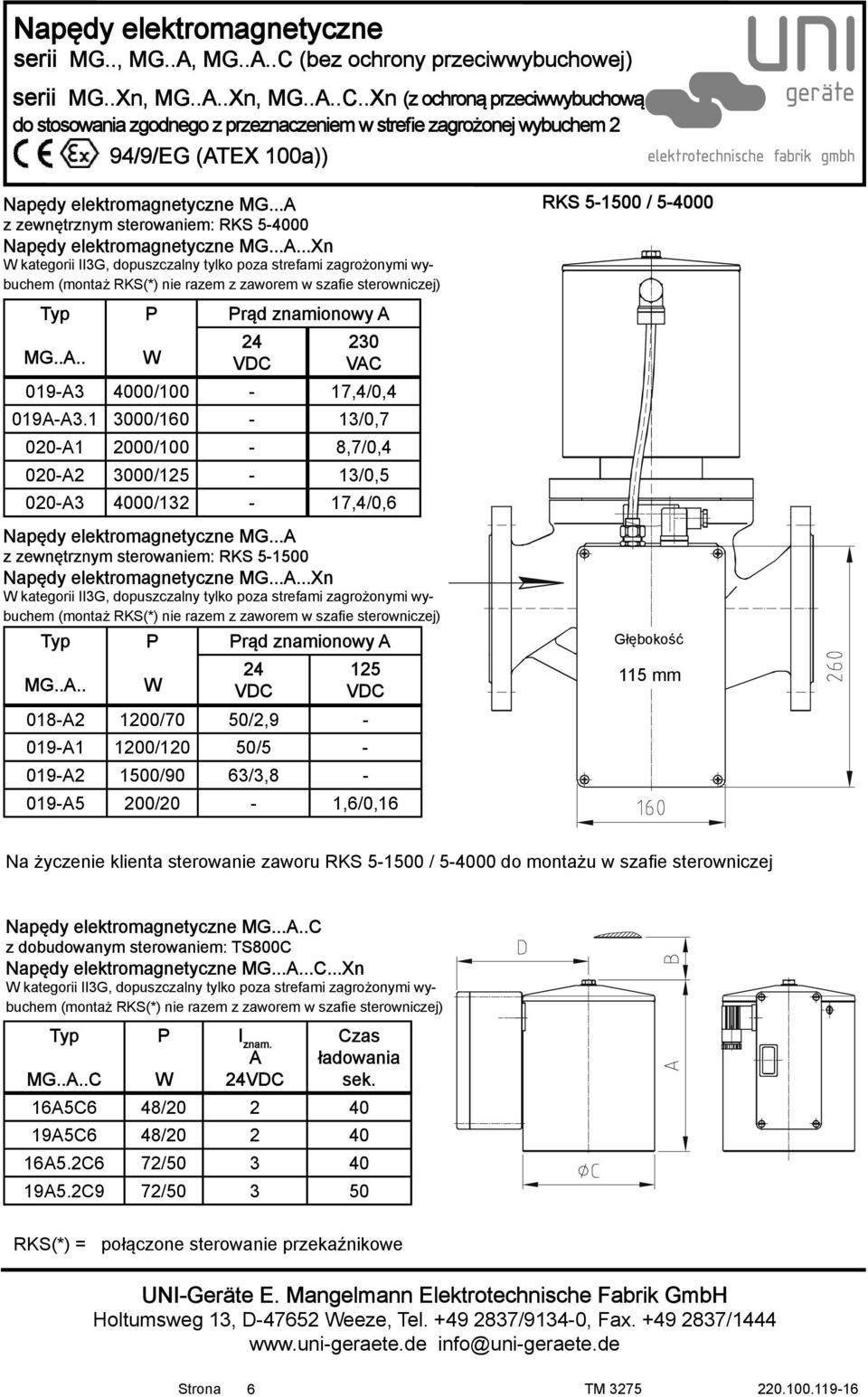

6 Napędy elektromagnetyczne MG...A z zewnętrznym sterowaniem: RKS Napędy elektromagnetyczne MG...A...Xn W kategorii II3G, dopuszczalny tylko poza strefami zagrożonymi wybuchem (montaż RKS(*) nie razem z zaworem w szafie sterowniczej) Typ MG..A.. Typ P W P Prąd znamionowy A VAC 019-A3 4000/100-17,4/0,4 019A-A /160-13/0,7 020-A1 2000/100-8,7/0,4 020-A2 3000/125-13/0,5 020-A3 4000/132-17,4/0,6 Napędy elektromagnetyczne MG...A z zewnętrznym sterowaniem: RKS Napędy elektromagnetyczne MG...A...Xn W kategorii II3G, dopuszczalny tylko poza strefami zagrożonymi wybuchem (montaż RKS(*) nie razem z zaworem w szafie sterowniczej) Prąd znamionowy A MG..A.. W A2 1200/70 50/2,9-019-A1 1200/120 50/5-019-A2 1500/90 63/3,8-019-A5 200/20-1,6/0,16 RKS / Głębokość 115 mm Na życzenie klienta sterowanie zaworu RKS / do montażu w szafi e sterowniczej Napędy elektromagnetyczne MG...A..C z dobudowanym sterowaniem: TS800C Napędy elektromagnetyczne MG...A...C...Xn W kategorii II3G, dopuszczalny tylko poza strefami zagrożonymi wybuchem (montaż RKS(*) nie razem z zaworem w szafie sterowniczej) Typ P I znam. A Czas ładowania MG..A..C W 24 sek. 16A5C6 48/ A5C6 48/ A5.2C6 72/ A5.2C9 72/ RKS(*) = połączone sterowanie przekaźnikowe Strona 6 TM 3275

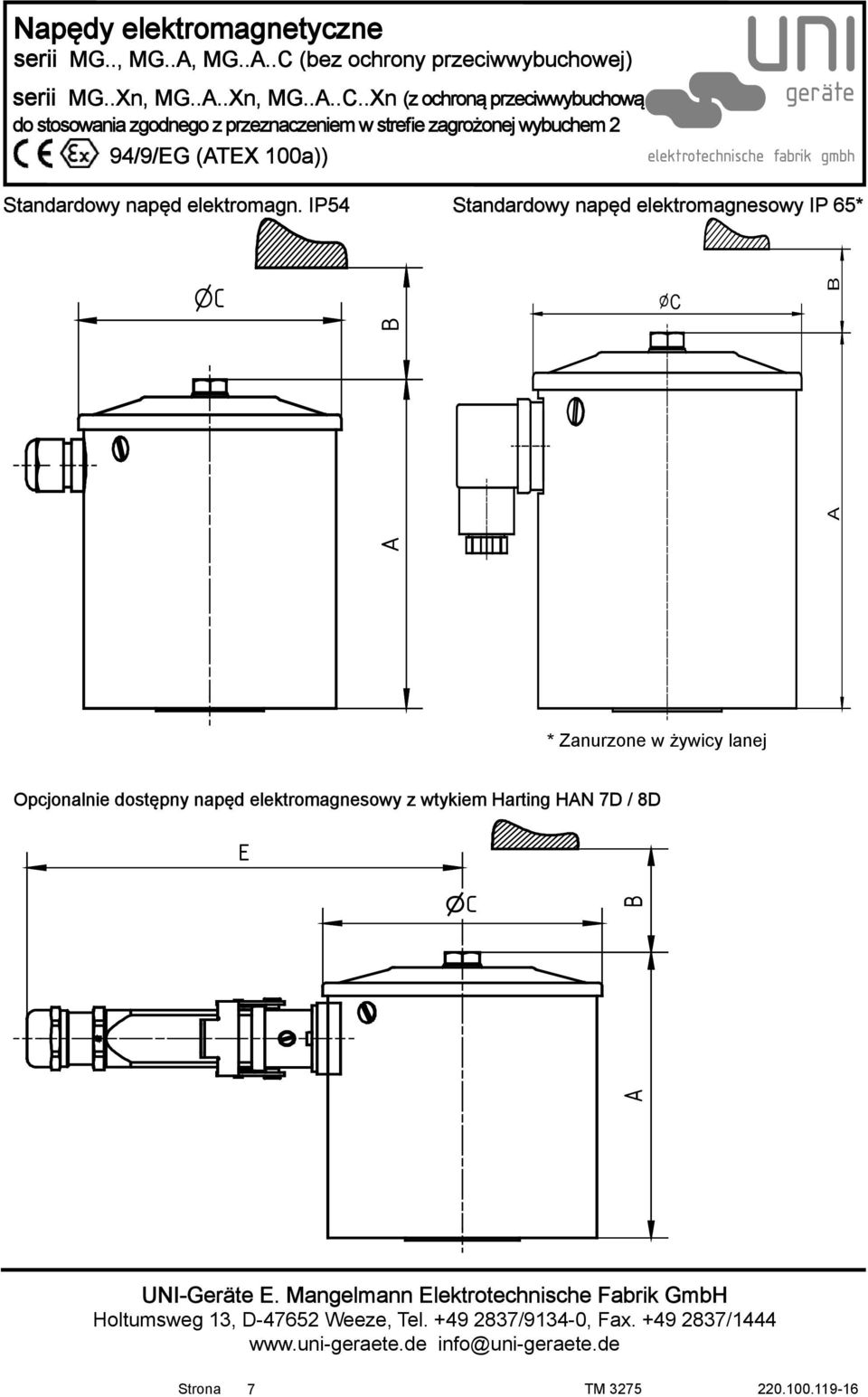

7 Standardowy napęd elektromagn. IP54 Standardowy napęd elektromagnesowy IP 65* C B C A B A * Zanurzone w żywicy lanej Opcjonalnie dostępny napęd elektromagnesowy z wtykiem Harting HAN 7D / 8D E C B A Strona 7 TM 3275

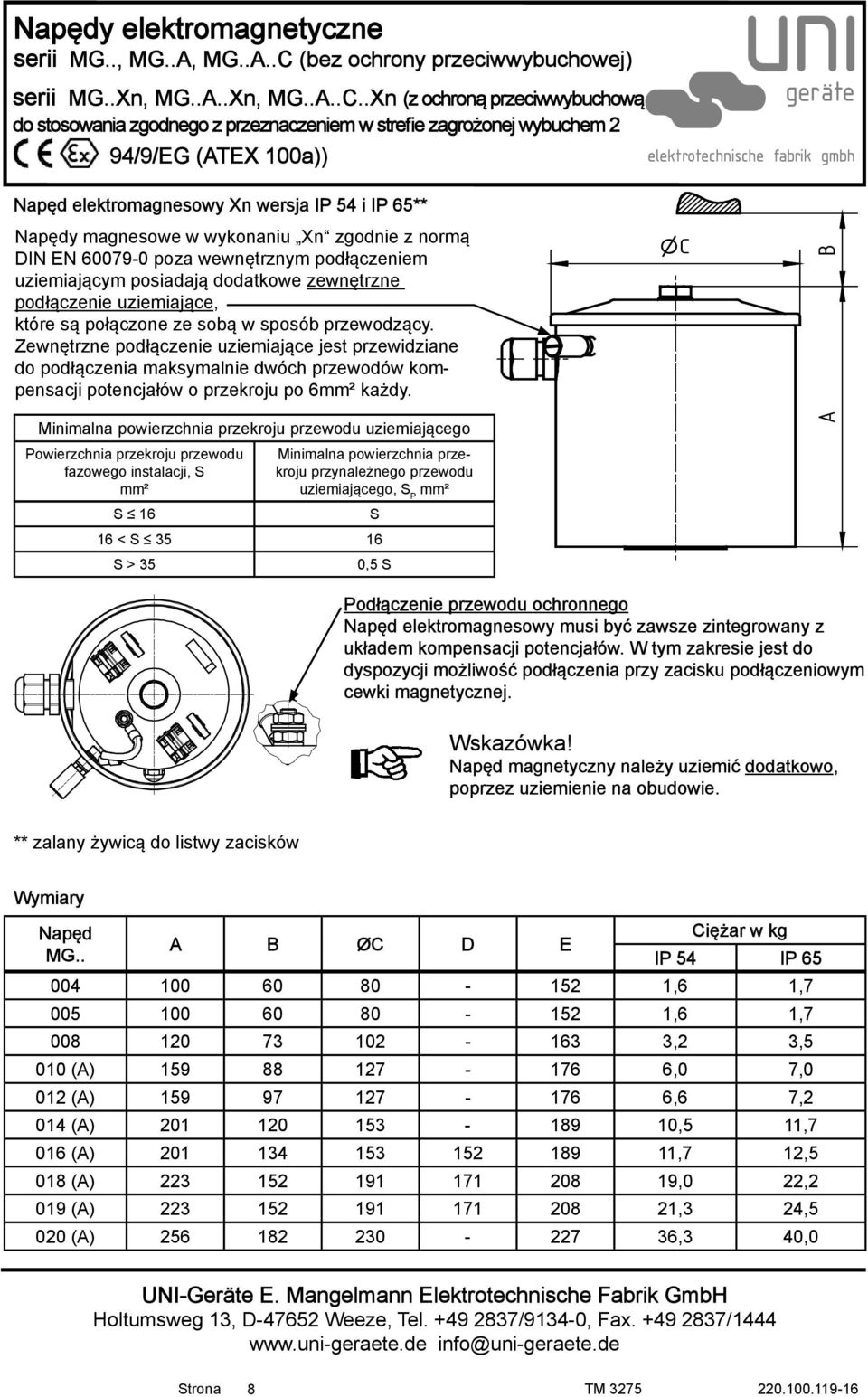

8 Napęd elektromagnesowy Xn wersja IP 54 i IP 65** Napędy magnesowe w wykonaniu Xn zgodnie z normą DIN EN poza wewnętrznym podłączeniem uziemiającym posiadają dodatkowe zewnętrzne podłączenie uziemiające, które są połączone ze sobą w sposób przewodzący. Zewnętrzne podłączenie uziemiające jest przewidziane do podłączenia maksymalnie dwóch przewodów kompensacji potencjałów o przekroju po 6mm² każdy. Minimalna powierzchnia przekroju przewodu uziemiającego Powierzchnia przekroju przewodu fazowego instalacji, S mm² S 16 Minimalna powierzchnia przekroju przynależnego przewodu uziemiającego, S P mm² S 16 < S S > 35 0,5 S C B A Podłączenie przewodu ochronnego Napęd elektromagnesowy musi być zawsze zintegrowany z układem kompensacji potencjałów. W tym zakresie jest do dyspozycji możliwość podłączenia przy zacisku podłączeniowym cewki magnetycznej. Wskazówka! Napęd magnetyczny należy uziemić dodatkowo, poprzez uziemienie na obudowie. ** zalany żywicą do listwy zacisków Wymiary Napęd MG.. A B ØC D E Ciężar w kg IP 54 IP ,6 1, ,6 1, ,2 3,5 010 (A) ,0 7,0 012 (A) ,6 7,2 014 (A) ,5 11,7 016 (A) ,7 12,5 018 (A) ,0 22,2 019 (A) ,3 24,5 020 (A) ,3 40,0 Strona 8 TM 3275

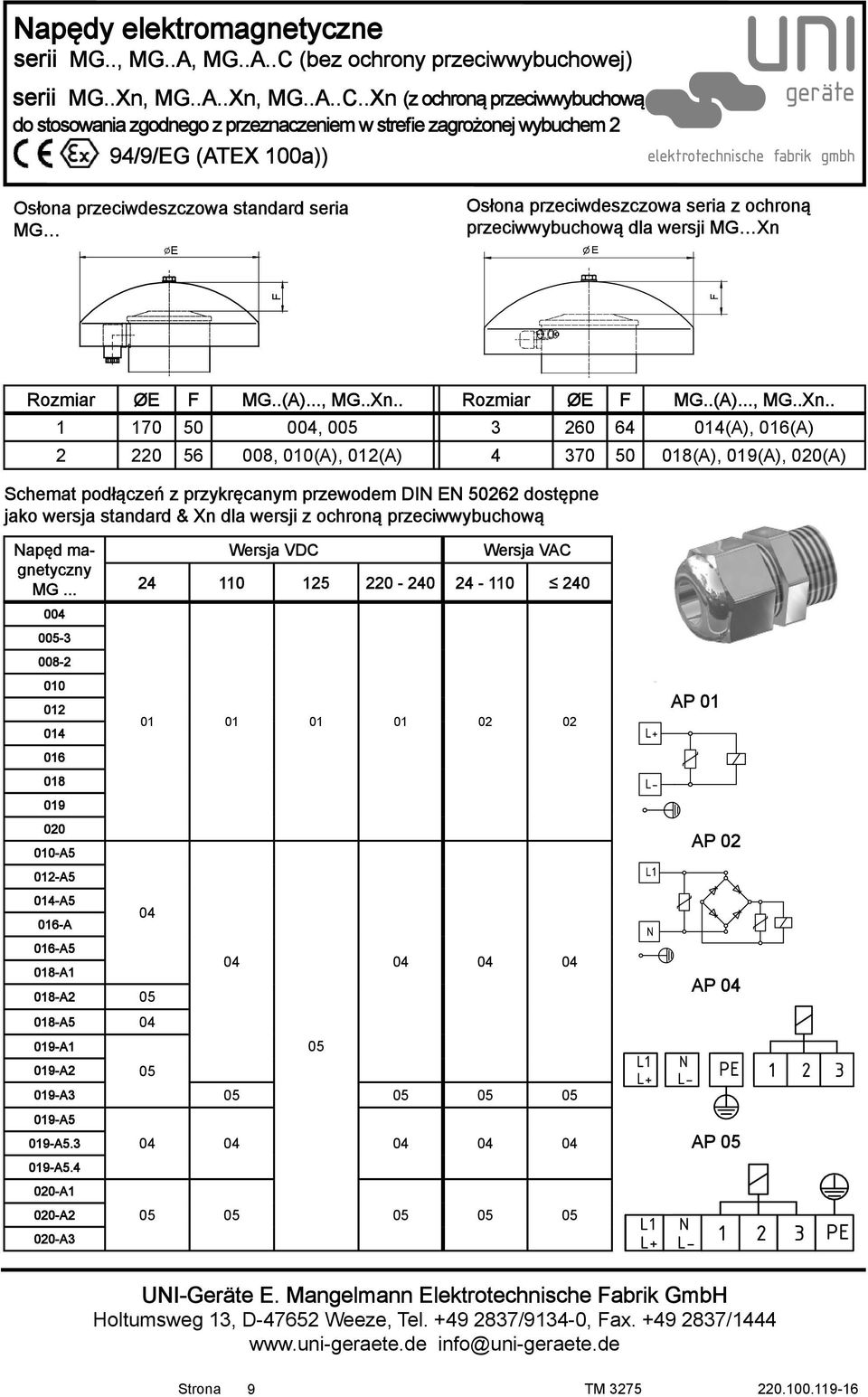

9 Osłona przeciwdeszczowa standard seria MG E Osłona przeciwdeszczowa seria z ochroną przeciwwybuchową dla wersji MG Xn E F F Rozmiar ØE F MG..(A)..., MG..Xn.. Rozmiar Schemat podłączeń z przykręcanym przewodem DIN EN dostępne jako wersja standard & Xn dla wersji z ochroną przeciwwybuchową ØE F MG..(A)..., MG..Xn , (A), 016(A) , 010(A), 012(A) (A), 019(A), 020(A) Napęd ma- gnetyczny MG A5 012-A5 014-A5 016-A 016-A5 018-A1 Wersja Wersja VAC A A A1 019-A A A5 019-A A A1 020-A2 020-A AP 01 AP 02 AP 04 AP 05 Strona 9 TM 3275

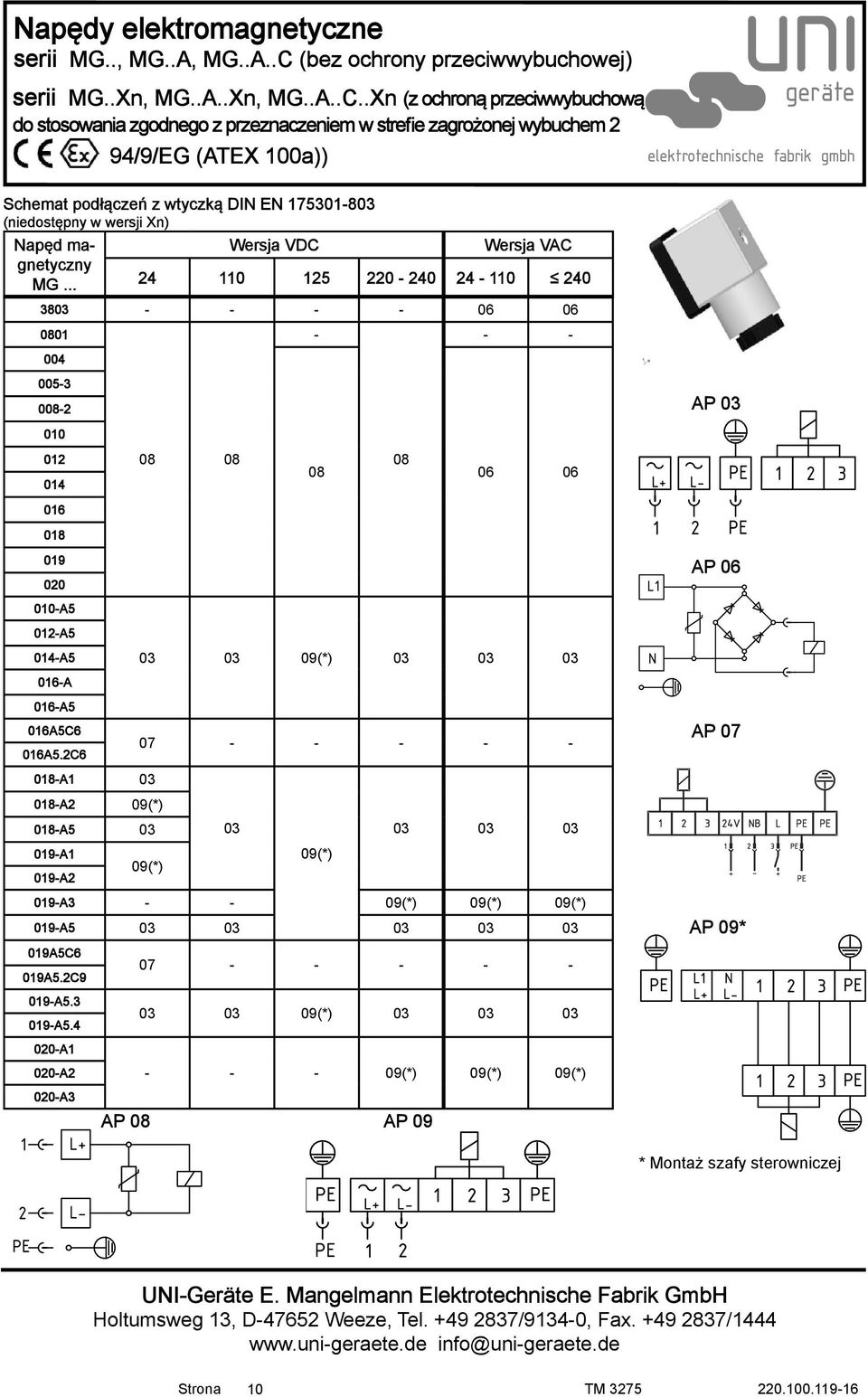

10 Schemat podłączeń z wtyczką DIN EN (niedostępny w wersji Xn) Napęd ma- Wersja gnetyczny MG... AP 08 AP 09 Wersja VAC A5 012-A5 014-A5 016-A 016-A5 016A5C6 016A5.2C6 018-A A2 09(*) 018-A A1 019-A (*) (*) 03 09(*) A (*) 09(*) 09(*) 019-A A5C6 019A5.2C9 019-A A A1 020-A2 020-A (*) (*) 09(*) 09(*) AP 03 AP 06 AP 07 AP 09* * Montaż szafy sterowniczej Strona 10 TM 3275

11 Schemat podłączeń z wtyczką DIN EN / DIN (niedostępny w wersji Xn) Napęd ma- gnetyczny MG A5 012-A5 014-A5 016-A 016-A5 016A5C6 016A5.2C6 Wersja Wersja VAC (*) A A2 09(*) 018-A A1 09(*) 03 09(*) 019-A2 019-A (*) A A5C6 019A5.2C A A (*) A1 020-A2 020-A (*) - 09(*) DIN EN AP 03 AP 07 AP 09 AP 09* DIN AP 08 AP 10 * Montaż szafy sterowniczej Strona 11 TM 3275

12 Deklaracja zgodności: Napęd elektromagnesowy w wersji standardowej Deklaracja zgodności: Napęd elektromagnesowy w wersji Xn Strona 12 TM 3275
