1 Biuro Obsługi Inwestycji Fabian Okurowski ŁomŜa, ul Przytulna 9 PROJEKT WYKONAWCZY INSTALACJI ELEKTRYCZNYCH OBIEKT: Budynek zabytkowy dworu - MGOK ADRES BUDOWY: Miejsko Gminny Ośrodek Kultury Jedwabne ul. Piękna 8 ZESPÓŁ PROJEKTOWY: IMIĘ I NAZWISKO SPECJALNOŚĆ NR UPR. DATA PODPIS mgr inŝ. Jacek Filipkowski inŝ. Antoni Wachowski inst. elektr. Upr. bud UAN II /76/94 ŁomŜa 2009

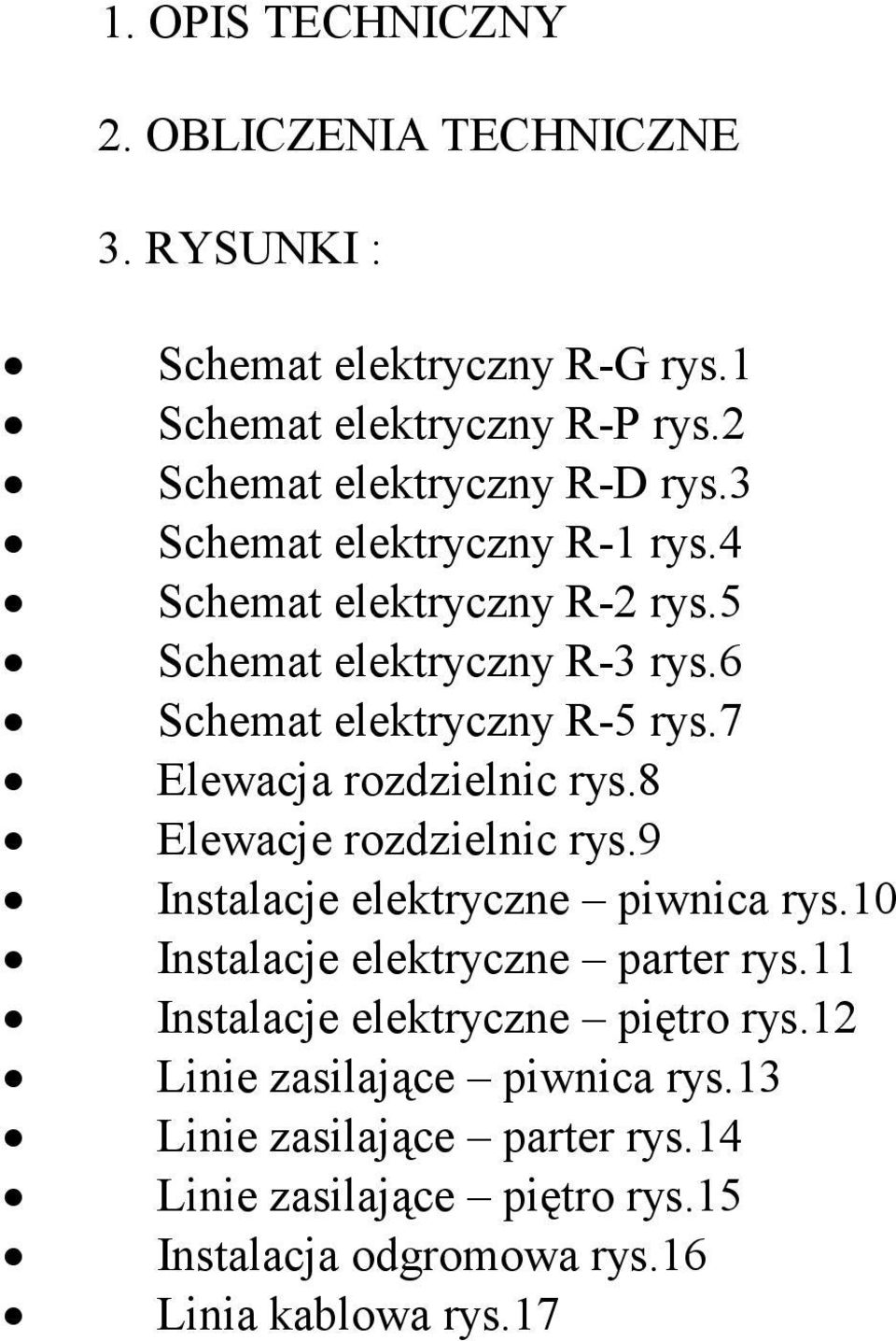

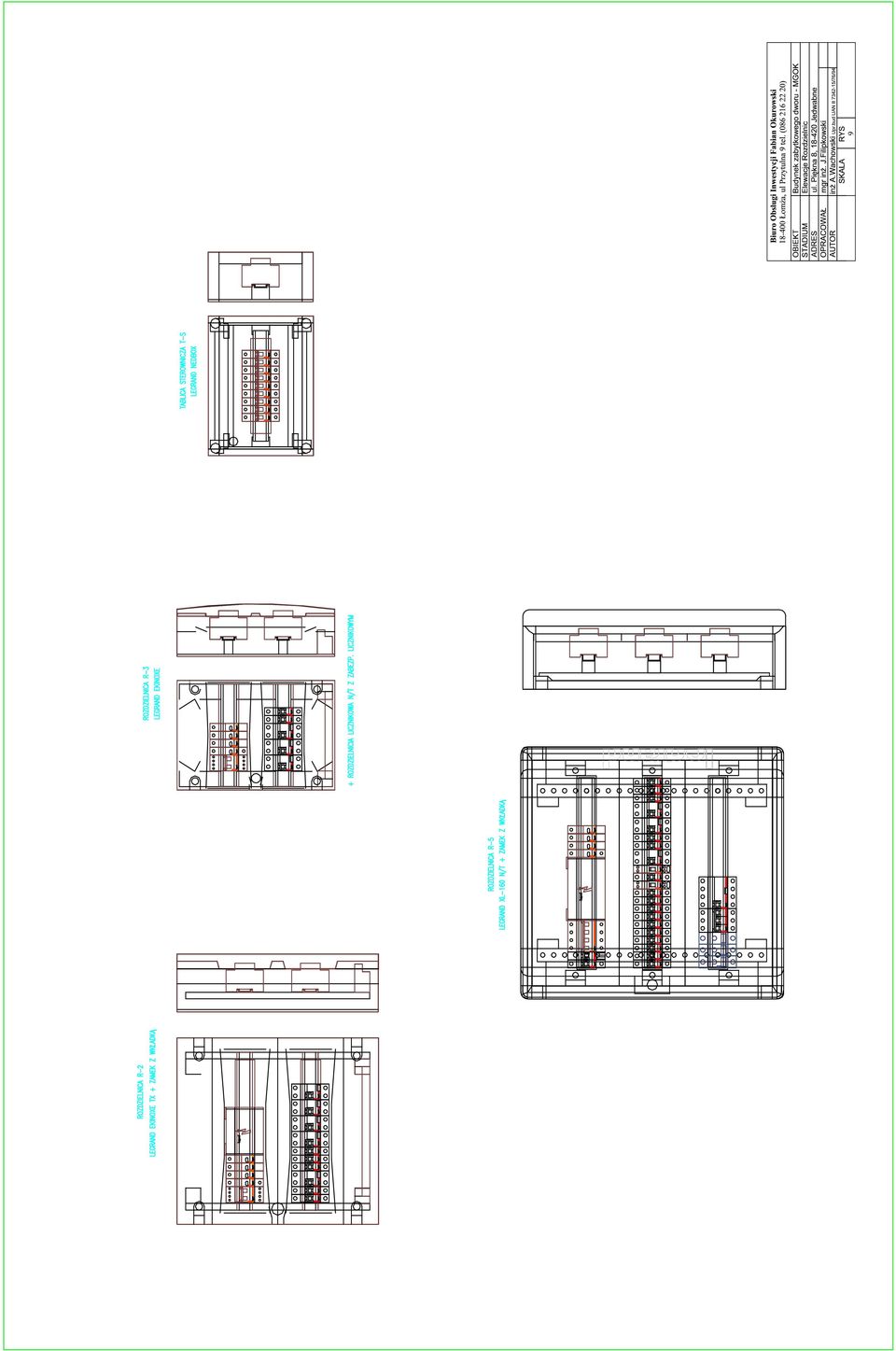

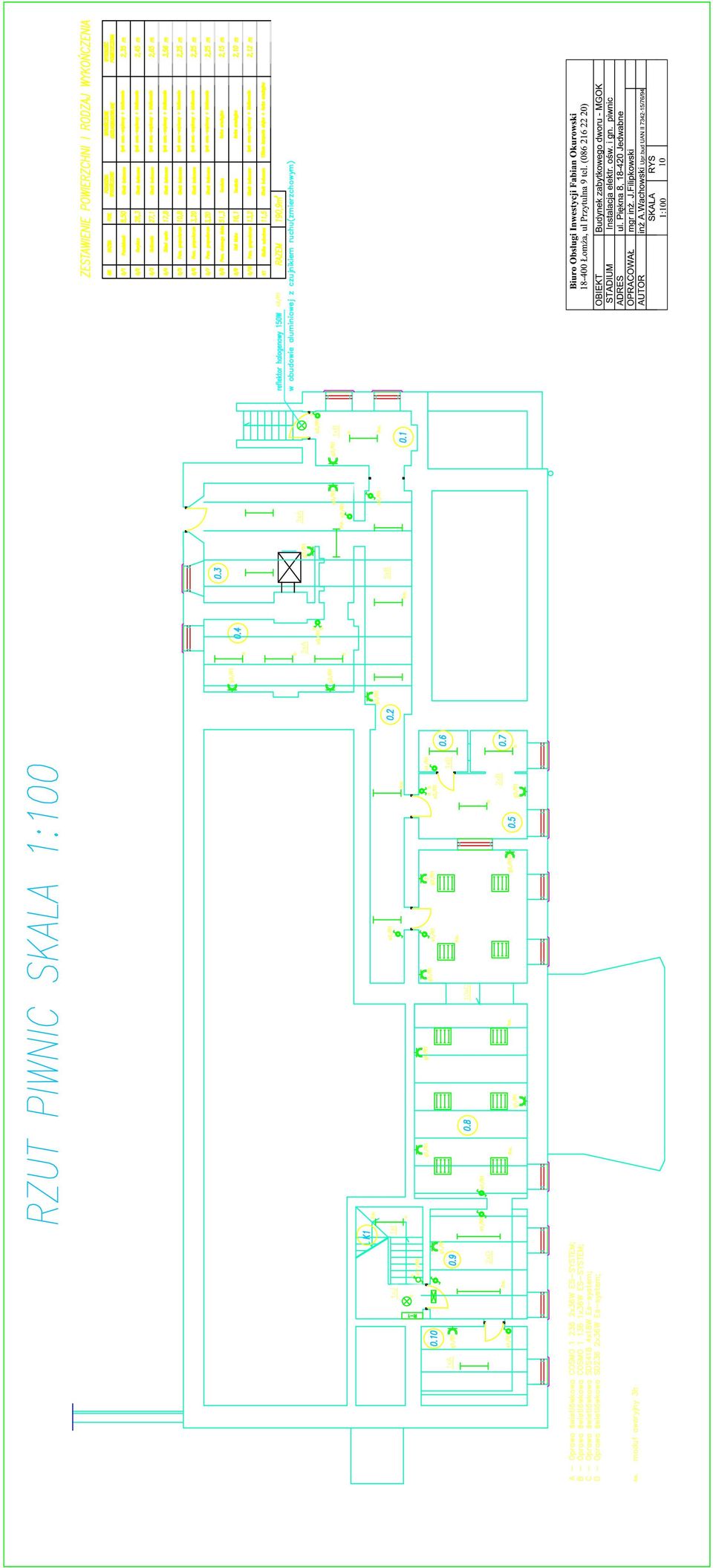

2 1. OPIS TECHNICZNY 2. OBLICZENIA TECHNICZNE 3. RYSUNKI : Schemat elektryczny R-G rys.1 Schemat elektryczny R-P rys.2 Schemat elektryczny R-D rys.3 Schemat elektryczny R-1 rys.4 Schemat elektryczny R-2 rys.5 Schemat elektryczny R-3 rys.6 Schemat elektryczny R-5 rys.7 Elewacja rozdzielnic rys.8 Elewacje rozdzielnic rys.9 Instalacje elektryczne piwnica rys.10 Instalacje elektryczne parter rys.11 Instalacje elektryczne piętro rys.12 Linie zasilające piwnica rys.13 Linie zasilające parter rys.14 Linie zasilające piętro rys.15 Instalacja odgromowa rys.16 Linia kablowa rys.17

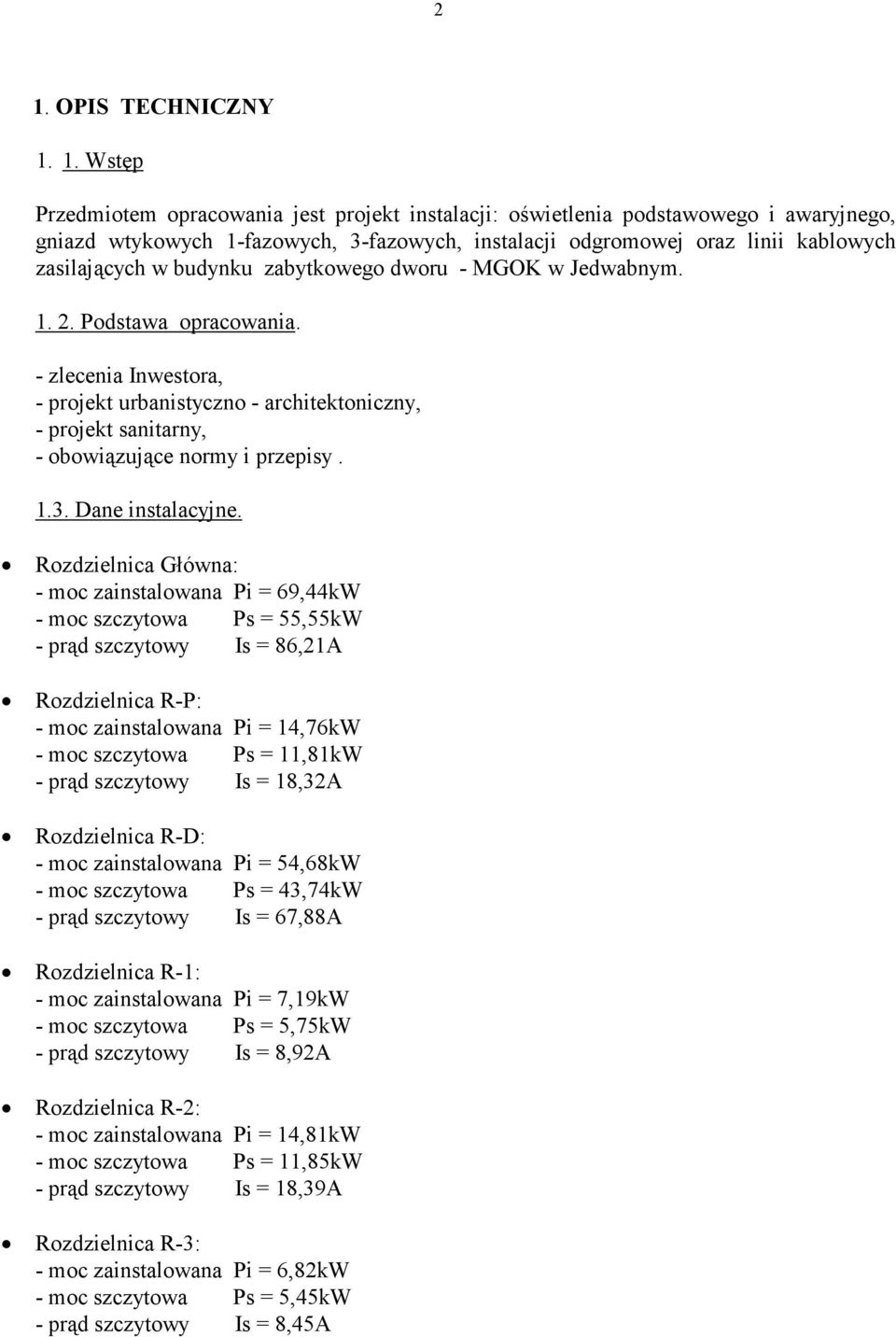

3 2 1. OPIS TECHNICZNY Wstęp Przedmiotem opracowania jest projekt instalacji: oświetlenia podstawowego i awaryjnego, gniazd wtykowych 1-fazowych, 3-fazowych, instalacji odgromowej oraz linii kablowych zasilających w budynku zabytkowego dworu - MGOK w Jedwabnym Podstawa opracowania. - zlecenia Inwestora, - projekt urbanistyczno - architektoniczny, - projekt sanitarny, - obowiązujące normy i przepisy Dane instalacyjne. Rozdzielnica Główna: - moc zainstalowana Pi = 69,44kW - moc szczytowa Ps = 55,55kW - prąd szczytowy Is = 86,21A Rozdzielnica R-P: - moc zainstalowana Pi = 14,76kW - moc szczytowa Ps = 11,81kW - prąd szczytowy Is = 18,32A Rozdzielnica R-D: - moc zainstalowana Pi = 54,68kW - moc szczytowa Ps = 43,74kW - prąd szczytowy Is = 67,88A Rozdzielnica R-1: - moc zainstalowana Pi = 7,19kW - moc szczytowa Ps = 5,75kW - prąd szczytowy Is = 8,92A Rozdzielnica R-2: - moc zainstalowana Pi = 14,81kW - moc szczytowa Ps = 11,85kW - prąd szczytowy Is = 18,39A Rozdzielnica R-3: - moc zainstalowana Pi = 6,82kW - moc szczytowa Ps = 5,45kW - prąd szczytowy Is = 8,45A

4 3 Rozdzielnica R-5: - moc zainstalowana Pi = 25,86kW - moc szczytowa Ps = 20,68kW - prąd szczytowy Is = 32,09A Zasilanie budynku - linie kablowe nn-0,4kv. Zasilanie budynku odbywać się będzie linią kablową: YKY 4x70mm 2 z istniejącego słupa energetycznego. Kable układać w rowie kablowym o głębokości 0,9m o szerokości dna wykopu 0,5m na podsypce z piasku, następnie ułoŝone kable naleŝy zasypać warstwą piasku o grubości 25cm i przykryć folią koloru niebieskiego wzdłuŝ całej trasy kabli. SkrzyŜowanie kabli z istniejącym i projektowanym uzbrojeniem terenu wykonać w przepustach kablowych. Kable pod drogą oraz ciągami pieszych ułoŝyć w rurze osłonowej typu AROT. Całość prac wykonać zgodnie z normą PN-76/E UWAGA! NaleŜy dokonać odbioru kabla przed zasypaniem z udziałem przedstawiciela przedstawiciela Inwestora oraz dokonać inwentaryzacji geodezyjnej Złącza kablowe. Projektuje się złącze kablowe zgodne z rys nr 1, umieszczone na fundamencie, zlokalizowane w projekcie architektonicznym Rozdzielnice i tablice elektryczne. Rozdzielnica główna została zlokalizowana w przedsionku wejścia do pomieszczeń policji na parterze budynku. Wszystkie rozdzielnice zostały zaprojektowane na podstawie katalogu firmy "Legrand". Przy rozdzielnicach: R-P, R-D oraz R-3 naleŝy zamontować tablice licznikowe n/t w celu zamontowania i zaplombowania liczników poboru energii elektrycznej przez RE. Piony do tablic w piwnicy na parterze i na piętrze budynku naleŝy prowadzić w rurkach winidurowych Wyłącznik p. poŝarowy. Zaprojektowano przyciski wyłączników p. poŝarowych we wnękach przy wyjściach z budynku z drzwiczkami i z szybką z napisem Wyłącznik główny prądu. Przyciski wyłączają strefy budynku zasilane przez odpowiednie rozdzielnice. Wyłącznik Główny całego budynku znajduje się w rozdzielnicy głównej R-G naleŝy odpowiednio oznakować Instalacje oświetleniowe. Instalację oświetleniową naleŝy wykonać przewodem YDY/YDYp 3x1,5mm 2 750V. Rodzaje opraw i ich rozmieszczenie podano na etapie projektu wykonawczego. Stosować osprzęt szczelny w pomieszczeniach o zwiększonej wilgotności. Wyłączniki oświetlenia montować na wysokości 1,45m od posadzki. Załączanie oświetlenia sceny oraz oświetlenia

5 4 sali kinowej odbywać się będzie za pomocą wyłączników z sygnalizacją świetlną zlokalizowanych w tablicy sterującej T-S. W miejscach, gdzie instalacja wykonywana będzie na podłoŝu palnym np. drewnianym naleŝy: - uŝywać przewodów elektrycznych YDYŜo 750V, - przewody prowadzić w listwach PCV, - stosować sprzęt i osprzęt elektryczny wykonany z materiałów niepalnych lub niezapalnych, - na podłoŝu palnym stosować oprawy oświetleniowe spełniające normy PN - 83/E i PN - 91/E /482. Część opraw oświetlenia ogólnego wykorzystana będzie do oświetlenia awaryjnego. Oprawy te będą posiadały wbudowane moduły zasilania awaryjnego. Do opraw tych doprowadzić dodatkową Ŝyłę fazową./ 4-tą /, co umoŝliwi zmianę połoŝenia opraw w razie potrzeby. Oprawy załączają się automatycznie w chwili zaniku napięcia w obwodzie, z którego są zasilane. Czas świecenia minimum 3 godz. Projektuje się równieŝ oprawy ewakuacyjne z piktogramami Instalacje gniazd 1-fazowych. Gniazda w pokojach instalować na wysokości 0,9 m / uzgodnić z uŝytkownikiem w trakcie wykonywania robót ewentualną inną wysokość /. Na korytarzach wysokość gniazd 0,25m od posadzki. Instalację wykonać przewodem YDY/YDYp 3x2,5 mm 2-750V. Stosować osprzęt szczelny w pomieszczeniach o zwiększonej wilgotności Instalacje siły. Projektuje się zestaw siłowy oraz rozdzielnicę R-4 z zestawem gniazd 1-fazowych i siłowych z odpowiednimi zabezpieczeniami nad-prądowymi oraz róŝnicowoprądowymi - rozdzielnica wykonana na zamówienie, zgodnie z obowiązującymi normami Ochrona od poraŝeń (wg. normy PN - 91/E ) Przewód ochronno-neutralny PEN naleŝy rozdzielić na przewód neutralny N oraz ochronny PE w złączach kablowych. Wewnętrzną linię zasilającą do tablicy głównej wykonać jako pięcioprzewodową (L1, L2, L3, N, PE). W instalacjach odbiorczych zastosować wyłączniki róŝnicowoprądowe o prądzie róŝnicowym 30mA.Wykonać połączenia wyrównawcze główne i dodatkowe. Wszystkie gniazda wtykowe muszą posiadać bolec ochronny. Wszystkie przewody muszą posiadać Ŝyłę ochronną. Po wykonaniu instalacji naleŝy zbadać skuteczność ochrony przed dotykiem pośrednim Połączenia wyrównawcze główne Połączenia wyrównawcze główne naleŝy zrealizować przez umieszczenie w budynku głównej szyny uziemiającej,do której będą przyłączone: - przewody uziemiające, - przewody ochronne, - metalowe rury wody i kanalizacji, - uziemienie sztuczne budynku.

6 Połączenia wyrównawcze dodatkowe (miejscowe). W pomieszczeniach o szczególnym zagroŝeniu poraŝeniem prądem elektrycznym : w łazienkach wykonać połączenia wyrównawcze dodatkowe obejmujące : - części przewodzące dostępne, - części przewodzące obce, - przewody ochronne, - połączenia ochronne, W łazienkach naleŝy zainstalować miejscowe zaciski wyrównawcze, do których naleŝy przyłączyć: przewód ochronny, wannę lub basen natryskowy,rury wodne,kanalizacyjne. oraz inne części przewodzące dostępne i obce. Zaciski miejscowe w łazienkach muszą być połączone z szyną PE w tablicach piętrowych przewodem DY 4mm 2 w RL18. W UWAGA : Przy podłączaniu do rur stosować obejmy z podkładami z metalu miękkiego w celu zapewnienia trwałego i pewnego połączenia. Połączenia chronić przed korozją Instalacja odgromowa. Zwody poziome na dachu budynku gospodarczego MGOK i Policji wykonać z drutu stalowego ocynkowanego FeZn φ8mm. Wszystkie przewodzące elementy dachu naleŝy połączyć ze zwodami poziomymi. Wszystkie nieprzewodzące elementy budowlane wystające nad powierzchnią dachu, naleŝy wyposaŝyć w zwody niskie połączone z siecią zwodów zamocowanych na powierzchni dachu. Zwody naleŝy prowadzić bez ostrych zagięć i załamań (promień zagięcia nie moŝe być mniejszy niŝ 10 cm). Do mocowania zwodów naleŝy stosować wsporniki, uchwyty i złączki. Przy zastosowaniu wsporników naruszających szczelność pokrycia dachowego po ich zamocowaniu naleŝy uszczelnić miejsca zainstalowania. Przewody odprowadzające z drutu stalowego ocynkowanego FeZn φ8mm naleŝy instalować na stałe. Odległość przewodów odprowadzających od wejść do budynku nie moŝe być mniejsza niŝ 2m. W przypadku, gdyby nie moŝna było zapewnić wymaganej odległości naleŝy umieścić przewód w rurze winidurowej o grubości ścianki nie mniejszej niŝ 5 mm. Rura osłonowa powinna wtedy sięgać na wysokość 2,5m i na głębokość 0,5 m pod powierzchnię ziemi. Przy montaŝu zewnętrznych przewodów odprowadzających na wspornikach odstępowych, odległości pomiędzy wspornikami nie mogą być większe niŝ 1,0m. Połączenia przewodów odprowadzających ze zwodami naleŝy wykonać jako spawane lub śrubowe. Połączenia przewodów uziemiających z uziomem otokowym naleŝy wykonać przez spawanie, miejsce spawów chronić antykorozyjnie przez malowanie. Między przewodem odprowadzającym a uziemiającym naleŝy zainstalować zacisk probierczy (złącze kontrolne) na wysokości 0,5m od ziemi. Znormalizowane zaciski probiercze powinny mieć co najmniej dwie śruby zaciskowe. Przewody uziemiające naleŝy chronić przed korozją przez pomalowanie farbą antykorozyjną lub lakierem asfaltowym do wysokości 0,3 m nad ziemią i do głębokości 0,2m w ziemi. Część naziemną przewodów uziemiających naleŝy chronić przed uszkodzeniem mechanicznym za pomocą kątownika lub ceownika do wysokości 1,5m nad ziemią i do głębokości 0,2 m w ziemi. Osłonę (kątownik lub ceownik) naleŝy połączyć na obydwu końcach z przewodem uziemiającym przez spawanie, a następnie oczyścić miejsce spawania i pomalować farbą antykorozyjną. Zgodnie z zaleceniami normy PN-86/E-05003/01 (brak zbrojeń fundamentowych dla budynku istniejącego) zaprojektowano uziom poziomy otokowy. Uziom otokowy naleŝy wykonać z taśmy stalowej ocynkowanej FeZn 25x4mm ułoŝonej w ziemi na głębokości 0,9m. Rów, w którym ułoŝony zostanie uziom otokowy naleŝy zasypywać tak, aby w bezpośrednim kontakcie z uziomem nie było kamieni, Ŝwiru, ŜuŜla lub gruzu. Uziomu nie wolno

7 6 zabezpieczać przed korozją powłokami nieprzewodzącymi. W przypadku skrzyŝowania uziomu z istniejącymi kablami naleŝy na kabel nałoŝyć rurę PCV dwudzielną o grubości co najmniej 5mm. Rezystancja uziemienia nie powinna przekraczać 10Ω. Elementy instalacji odgromowej. Osprzęt instalacji odgromowej według normy PN-78/E wsporniki (SWW ), - uchwyty (SWW ) do mocowania zwodów i przewodów odprowadzających, - zaciski (SWW ) do łączenia przewodów z innymi elementami urządzeń odgromowych, - złączki (SWW ) do łączenia przewodów, - osłony (SWW ) do osłony przewodów, - osprzęt róŝny (SWW ) powinien odpowiadać następującym wymaganiom: - powierzchnie osprzętu powinny być czyste i gładkie a krawędzie stępione, - spoiny powinny być wykonane bez przepaleń, zwęŝeń, przerw, kraterów, pęknięć i przetopień materiałów, - połączenia śrubowe powinny mieć podkładki spręŝyste,odginacze lub przeciwnakrętki, a śruby powinny być dokręcane momentem wg PN-63/H-82056, - do połączeń śrubowych naleŝy stosować śruby o wielkości co najmniej M6, - powierzchnie zewnętrzne osprzętu powinny być pokryte cynkiem ogniowo lub elektrolitycznie o grubości co najmniej 50µm, - elementy osprzętu powinny wytrzymać maksymalne obciąŝenie siłą występującą w zwodach i przewodach odprowadzających 1000 N w przypadku osprzętu do urządzeń piorunochronnych zwykłych oraz w przypadku osprzętu do urządzeń piorunochronnych z przewodami napręŝanymi N. MontaŜ oraz badania instalacji odgromowej wykonać zgodnie z normami PN-86/E /01/02. UWAGI KOŃCOWE: 1. Opis niniejszy stanowi integralną część projektu. 2. Całość robót wykonać zgodnie z obowiązującymi przepisami i normami. 3. Roboty wykonywać zgodnie z warunkami BHP. 2. OBLICZENIA TECHNICZNE. Spadek napięcia na kablu YKY 4x70mm 2 dla L=20m: 100 x P x L U = = 0,01% γ x S x Un 2 0,01% < 5% - warunek spełniony

8 7 Maksymalny prąd płynący w kablu zasilającym P I B = = 86,21A 3*Un*cosᵩ I B I n I Z I n 1,25*I B k 2 *I n I Z ,45 86,21A 125A 184A Warunek spełniony. Opracował :...

9 8 Biuro Obsługi Inwestycji Fabian Okurowski ŁomŜa, ul Przytulna 9 PROJEKT WYKONAWCZY INSTALACJI ELEKTRYCZNYCH OBIEKT: INWESTOR ADRES BUDOWY: Budynek zabytkowego dworu - MGOK Miejsko Gminny Ośrodek Kultury Jedwabne ul. Piękna 8 ZESPÓŁ PROJEKTOWY: IMIĘ I NAZWISKO SPECJALNOŚĆ NR UPR. DATA PODPIS Asystent mgr inŝ. Jacek Filipkowski projektanta inŝ. Antoni Wachowski inst. elektr. Upr. bud UAN II /76/94 ŁomŜa 2009
