1 PRZEDMIAR Ogrodzenia ochronne Roboty rozbiórkowe Klasyfikacja robót wg. Wspólnego Słownika Zamówień NAZWA INWESTYCJI : ADRES INWESTYCJI : Ogrodzenia upraw leśnych teren Nadleśnictwa Żednia w leśnictwie:królowy Most, Cieliczanka, Kołodno, Żednia, Kozi Las, Słomianka, Jałówka i Kokotowo INWESTOR : Nadleśctwo Żednia ADRES INWESTORA : Michałowo, Żednia 5 SPORZĄDZIŁ KALKULACJE : mgr inż. Wojciech Szczepkowski DATA OPRACOWANIA : WYKONAWCA : INWESTOR : Data opracowania Data zatwierdzenia Dokument został opracowany przy pomocy programu NORMA STD

2 PRZEDMIAR Lp. Podst Opis i wyliczenia j.m. Poszcz Razem OGRODZENIE UPRAW LEŚNYCH 1 Dostarczenie na budowę skobli do siatki i gwoździ m d.1 analiza indywidualna m RAZEM Katalog Korowanie słupów dębowych na biało m 3 d.1 norm czasu pracy dla prac leśnych RKSB m RAZEM KNNR-W 3 Trzykrotna impregnacja grzybobójcza drewna metodą smarowania drewna asfaltowym m 2 d analogia roztworem gruntującym - słupy ogrodzenia i słupy podporowe 2*3.14*0.16/2*1.00*1063+2*3.14*0.16/2*0.70*450 m Katalog Korowanie podpór sosnowych na biało m 3 d.1 norm czasu pracy dla prac leśnych RKSB m Katalog Grodzenie upraw przed zwierzyną siatką m d.1 norm czasu pracy dla prac leśnych GRODZ-SN poz.1 m Katalog Ustawienie podpór sosnowych w dwóch rzędach m d.1 norm czasu pracy dla prac leśnych PRZYB-1ŻU poz.1 m KNR d d.2 Transport materiałów o długości do 6m t RAZEM RAZEM RAZEM RAZEM t RAZEM ROZBIÓRKA OGRODZEŃ KNR-W analogia Krotność = KNR 2-21 d KNR 2-21 d analogia Ogrodzenia z siatki na słupkach drewnianych osadzonych w gruncie - rozebranie *2.00 m RAZEM Oczyszczenie terenu z resztek budowlanych, gruzu i śmieci - zebranie i złożenie m 3 zanieczyszczeń w pryzmy 4.00 m RAZEM Wywiezienie zdemontowanego ogrodzenia samochodami na odl.do 1.0 km m 3 poz.8*2.00*0.002+poz.9 m RAZEM m Norma STD Wersja 4.32 Nr seryjny: 10943

3 PROJEKT KONSTRUKCYJNY OGRODZENIA UPRAW LEŚNYCH INWESTOR: Nadleśnictwo Żednia Żednia 5, Michałowo ADRES INWESTYCJI: Teren Nadleśnictwa Żednia leśnictwa: Królowy Most, Cieliczanka, Kołodno, Żednia, Kozi Las, Słomianka, Jałówka i Kokotowo PROJEKTANT konstrukcja: 29 maja 2012

4

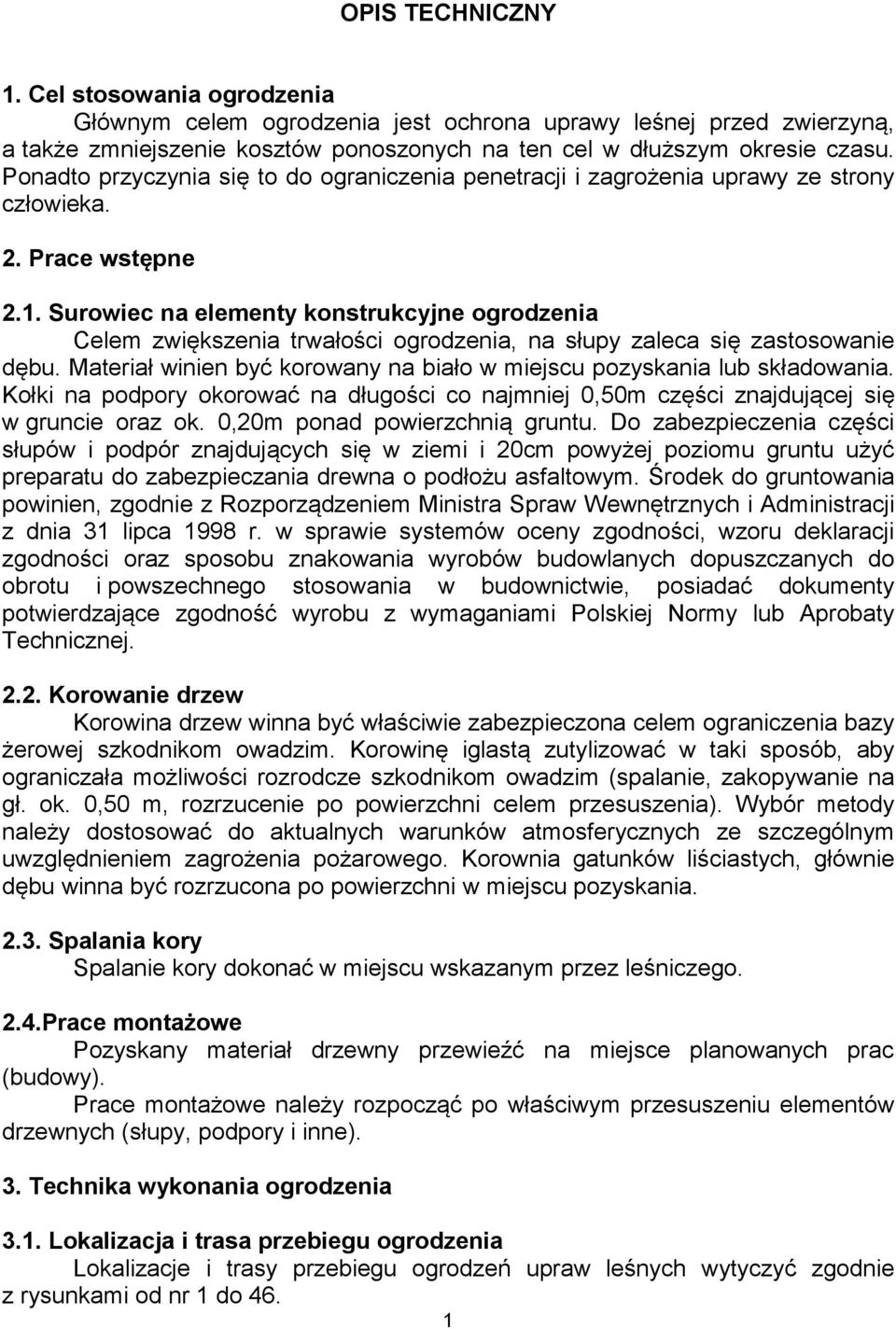

5 OPIS TECHNICZNY 1. Cel stosowania ogrodzenia Głównym celem ogrodzenia jest ochrona uprawy leśnej przed zwierzyną, a także zmniejszenie kosztów ponoszonych na ten cel w dłuższym okresie czasu. Ponadto przyczynia się to do ograniczenia penetracji i zagrożenia uprawy ze strony człowieka. 2. Prace wstępne 2.1. Surowiec na elementy konstrukcyjne ogrodzenia Celem zwiększenia trwałości ogrodzenia, na słupy zaleca się zastosowanie dębu. Materiał winien być korowany na biało w miejscu pozyskania lub składowania. Kołki na podpory okorować na długości co najmniej 0,50m części znajdującej się w gruncie oraz ok. 0,20m ponad powierzchnią gruntu. Do zabezpieczenia części słupów i podpór znajdujących się w ziemi i 20cm powyżej poziomu gruntu użyć preparatu do zabezpieczania drewna o podłożu asfaltowym. Środek do gruntowania powinien, zgodnie z Rozporządzeniem Ministra Spraw Wewnętrznych i Administracji z dnia 31 lipca 1998 r. w sprawie systemów oceny zgodności, wzoru deklaracji zgodności oraz sposobu znakowania wyrobów budowlanych dopuszczanych do obrotu i powszechnego stosowania w budownictwie, posiadać dokumenty potwierdzające zgodność wyrobu z wymaganiami Polskiej Normy lub Aprobaty Technicznej Korowanie drzew Korowina drzew winna być właściwie zabezpieczona celem ograniczenia bazy żerowej szkodnikom owadzim. Korowinę iglastą zutylizować w taki sposób, aby ograniczała możliwości rozrodcze szkodnikom owadzim (spalanie, zakopywanie na gł. ok. 0,50 m, rozrzucenie po powierzchni celem przesuszenia). Wybór metody należy dostosować do aktualnych warunków atmosferycznych ze szczególnym uwzględnieniem zagrożenia pożarowego. Korownia gatunków liściastych, głównie dębu winna być rozrzucona po powierzchni w miejscu pozyskania Spalania kory Spalanie kory dokonać w miejscu wskazanym przez leśniczego. 2.4.Prace montażowe Pozyskany materiał drzewny przewieźć na miejsce planowanych prac (budowy). Prace montażowe należy rozpocząć po właściwym przesuszeniu elementów drzewnych (słupy, podpory i inne). 3. Technika wykonania ogrodzenia 3.1. Lokalizacja i trasa przebiegu ogrodzenia Lokalizacje i trasy przebiegu ogrodzeń upraw leśnych wytyczyć zgodnie z rysunkami od nr 1 do 46. 1

6 3.2. Zalecenia dotyczące prac wykonawczych Ogrodzenie wykonać zgodnie z załączonym Szkicem elementu ogrodzenia (przęsła)"- Rys.47. Nowobudowane ogrodzenie winno być oddalone od dróg leśnych co najmniej 1,5 m. a od uprawy co najmniej 1,0m. W przypadku sąsiedztwa uprawy z gruntami innych właścicieli, ogrodzenie należy wykonać na gruncie Lasów Państwowych z zachowaniem odległości minimum 0,5m od granicy działki. Granice przebiegu nieruchomości ustalić z właścicielami i leśniczym. Przed przystąpieniem do prac konstrukcyjnych należy przygotować teren poprzez usunięcie roślinności z tej strony linii ogrodzenia, z której zamierzamy mocować siatkę. Bardziej nierówny teren zniwelować, aby nie powstawały prześwity pod siatką Elementy konstrukcyjne ogrodzenia Słupy Słupy o średnicy 12-20cm wkopać pionowo na głębokość ok. 0,80m z odchyłką (+/- 0,05m) i o wysokości nad ziemią równej wysokości siatki plus 15-20cm w rozstawie co 15.0m 18.0m z odchyłką (+/- 0,50m). Grunt wokół słupów winien być zagęszczony (ubity) celem utrzymania właściwej konstrukcji ogrodzenia. Alternatywnie zamiast wkopywania słupków można je wbijać kafarem. W celu wzmocnienia konstrukcji ogrodzenia, przy słupach narożnych (na załamaniach ogrodzenia oraz początku i końcu odcinka siatki) należy wykonać podpory słupów narożnych zgodnie ze Szkicem podpory słupa"- Rys. 49. Na załamaniach podpory słupów umieścić wzdłuż przebiegu siatki. Dopuszcza się w miejscu montażu ogrodzenia wykonanie prac uzupełniających np. zaciosu jednego z końców kołka. Głębokość zaciosu podpory winna wynosić do 1/3 średnicy Siatka ogrodzeniowa Siatkę ogrodzeniową należy przymocować do słupów od strony zewnętrznej uprawy (wyjątek stanowi, gdy linia przebiegu siatki przekracza kąt 180 od strony uprawy). Montaż siatki do słupów należy wykonać zgodnie ze Szkicem elementu ogrodzenia (przęsła)"- Rys. 47. Na słupach kończących linię ogrodzenia (początek i koniec odcinka siatki) siatkę należy przymocować do słupa przy pomocy skobli (nie dopuścić do mechanicznego uszkodzenia elementów mocowanych siatki), w sposób umożliwiający właściwe jej naciąganie. Na pozostałych słupach (dążąc do ochrony przed uszkodzeniem mechanicznym siatki) należy pozostawić wolną przestrzeń między drutem siatki a skoblem (nie dobite) w odległości 3 5 mm. Druty poziome zaleca się przybijać w połowie odległości między drutami pionowymi. Do tego celu należy używać skobli ocynkowanych o wymiarach 35 x 3,5 mm, które powinny być przybite na najniższym drucie siatki, wyżej na co drugim drucie i powyżej strefy gęstych drutów na każdym. Pomiędzy słupami wykonać podpory siatki jak na Szkicu podpory"- Rys. 48. Mają one za zadanie przeciwdziałać siłom bocznym wywieranym przez naciągniętą siatkę i trzymają je w pionie i przy gruncie. Nieobrzynane kołki drewniane użyte do tych podpór wzmacniających powinny być średnicy 8-10cm, długości ok. 2,50m tj. takie aby po zmontowaniu takiej podpory jej wysokość była o 5-10cm wyższa niż wysokość siatki. Właściwie przygotowane podpory należy rozmieścić i wbić do gruntu na głębokość minimum 0,15m zgodnie ze Szkicem elementu ogrodzenia (przęsła)" - Rys. 47. Podpory w górnej części (bezpośrednio pod górnym drutem) należy połączyć za pomocą gwoździa o długości 15 20cm. 2

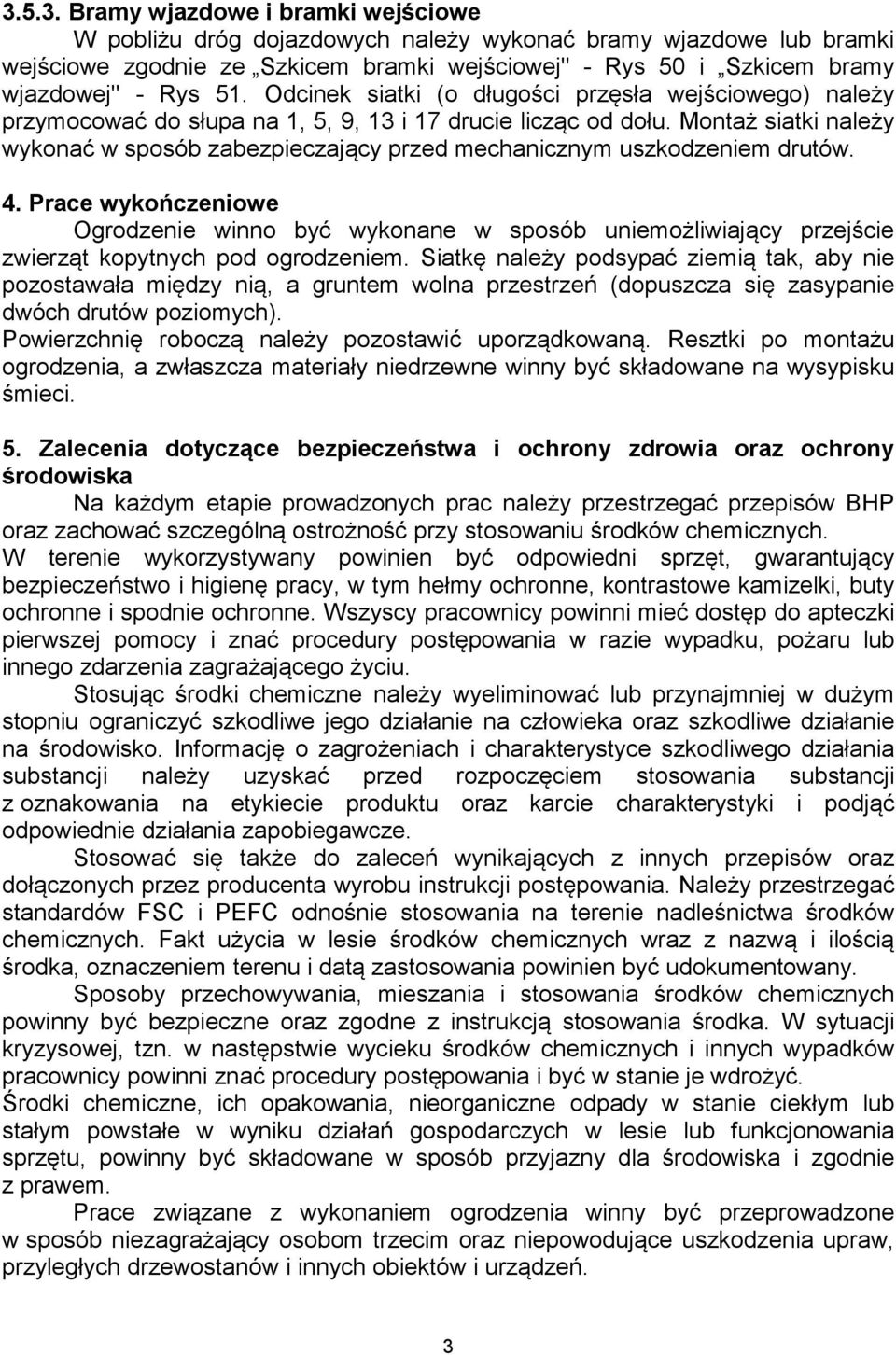

7 Bramy wjazdowe i bramki wejściowe W pobliżu dróg dojazdowych należy wykonać bramy wjazdowe lub bramki wejściowe zgodnie ze Szkicem bramki wejściowej" - Rys 50 i Szkicem bramy wjazdowej" - Rys 51. Odcinek siatki (o długości przęsła wejściowego) należy przymocować do słupa na 1, 5, 9, 13 i 17 drucie licząc od dołu. Montaż siatki należy wykonać w sposób zabezpieczający przed mechanicznym uszkodzeniem drutów. 4. Prace wykończeniowe Ogrodzenie winno być wykonane w sposób uniemożliwiający przejście zwierząt kopytnych pod ogrodzeniem. Siatkę należy podsypać ziemią tak, aby nie pozostawała między nią, a gruntem wolna przestrzeń (dopuszcza się zasypanie dwóch drutów poziomych). Powierzchnię roboczą należy pozostawić uporządkowaną. Resztki po montażu ogrodzenia, a zwłaszcza materiały niedrzewne winny być składowane na wysypisku śmieci. 5. Zalecenia dotyczące bezpieczeństwa i ochrony zdrowia oraz ochrony środowiska Na każdym etapie prowadzonych prac należy przestrzegać przepisów BHP oraz zachować szczególną ostrożność przy stosowaniu środków chemicznych. W terenie wykorzystywany powinien być odpowiedni sprzęt, gwarantujący bezpieczeństwo i higienę pracy, w tym hełmy ochronne, kontrastowe kamizelki, buty ochronne i spodnie ochronne. Wszyscy pracownicy powinni mieć dostęp do apteczki pierwszej pomocy i znać procedury postępowania w razie wypadku, pożaru lub innego zdarzenia zagrażającego życiu. Stosując środki chemiczne należy wyeliminować lub przynajmniej w dużym stopniu ograniczyć szkodliwe jego działanie na człowieka oraz szkodliwe działanie na środowisko. Informację o zagrożeniach i charakterystyce szkodliwego działania substancji należy uzyskać przed rozpoczęciem stosowania substancji z oznakowania na etykiecie produktu oraz karcie charakterystyki i podjąć odpowiednie działania zapobiegawcze. Stosować się także do zaleceń wynikających z innych przepisów oraz dołączonych przez producenta wyrobu instrukcji postępowania. Należy przestrzegać standardów FSC i PEFC odnośnie stosowania na terenie nadleśnictwa środków chemicznych. Fakt użycia w lesie środków chemicznych wraz z nazwą i ilością środka, oznaczeniem terenu i datą zastosowania powinien być udokumentowany. Sposoby przechowywania, mieszania i stosowania środków chemicznych powinny być bezpieczne oraz zgodne z instrukcją stosowania środka. W sytuacji kryzysowej, tzn. w następstwie wycieku środków chemicznych i innych wypadków pracownicy powinni znać procedury postępowania i być w stanie je wdrożyć. Środki chemiczne, ich opakowania, nieorganiczne odpady w stanie ciekłym lub stałym powstałe w wyniku działań gospodarczych w lesie lub funkcjonowania sprzętu, powinny być składowane w sposób przyjazny dla środowiska i zgodnie z prawem. Prace związane z wykonaniem ogrodzenia winny być przeprowadzone w sposób niezagrażający osobom trzecim oraz niepowodujące uszkodzenia upraw, przyległych drzewostanów i innych obiektów i urządzeń. 3

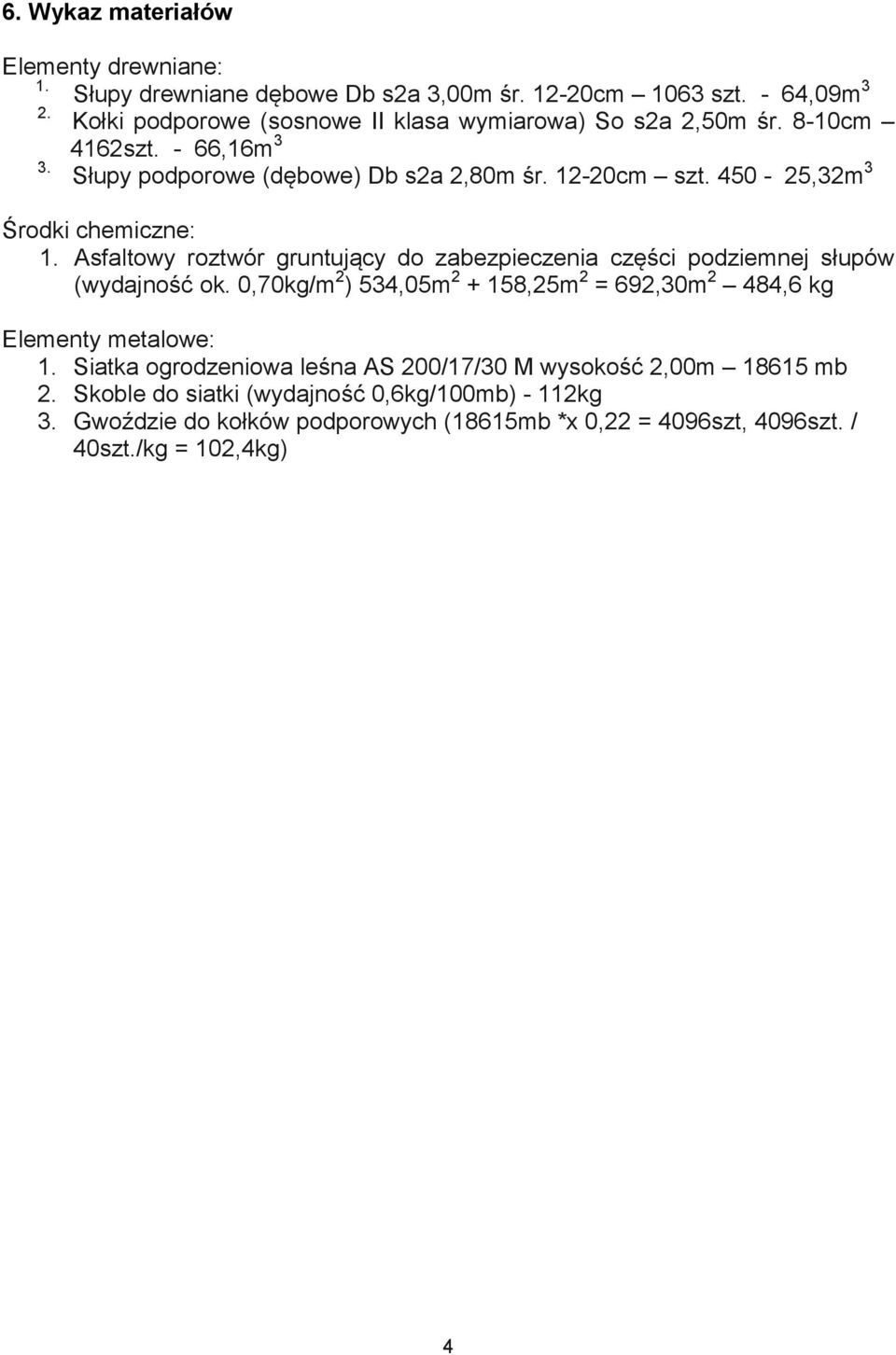

8 6. Wykaz materiałów Elementy drewniane: 1. Słupy drewniane dębowe Db s2a 3,00m śr cm 1063 szt. - 64,09m 3 2. Kołki podporowe (sosnowe II klasa wymiarowa) So s2a 2,50m śr. 8-10cm 4162szt. - 66,16m 3 3. Słupy podporowe (dębowe) Db s2a 2,80m śr cm szt ,32m 3 Środki chemiczne: 1. Asfaltowy roztwór gruntujący do zabezpieczenia części podziemnej słupów (wydajność ok. 0,70kg/m 2 ) 534,05m ,25m 2 = 692,30m 2 484,6 kg Elementy metalowe: 1. Siatka ogrodzeniowa leśna AS 200/17/30 M wysokość 2,00m mb 2. Skoble do siatki (wydajność 0,6kg/100mb) - 112kg 3. Gwoździe do kołków podporowych (18615mb *x 0,22 = 4096szt, 4096szt. / 40szt./kg = 102,4kg) 4

9 WYKAZ RYSUNKÓW Rys 1. Lokalizacja ogrodzenia na mapie granic wydzieleń leśnych Królowy Most 27a skala 1:4429 Rys 2. Lokalizacja ogrodzenia na mapie granic wydzieleń leśnych Królowy Most 43a skala 1:2214 Rys 3. Lokalizacja ogrodzenia na mapie granic wydzieleń leśnych Cieliczanka 109i skala 1:2214 Rys 4. Lokalizacja ogrodzenia na mapie granic wydzieleń leśnych Cieliczanka 67b skala 1:2214 Rys 5. Lokalizacja ogrodzenia na mapie granic wydzieleń leśnych Kołodno 124d skala 1:4429 Rys 6. Lokalizacja ogrodzenia na mapie granic wydzieleń leśnych Kołodno 126f skala 1:1107 Rys 7. Lokalizacja ogrodzenia na mapie granic wydzieleń leśnych Kołodno 134b skala 1:2214 Rys 8. Lokalizacja ogrodzenia na mapie granic wydzieleń leśnych Kołodno 147b skala 1:2214 Rys 9. Lokalizacja ogrodzenia na mapie granic wydzieleń leśnych Kołodno 153f skala 1:1107 Rys 10. Lokalizacja ogrodzenia na mapie granic wydzieleń leśnych Kołodno 153o skala 1:2214 Rys 11. Lokalizacja ogrodzenia na mapie granic wydzieleń leśnych Kołodno 173j skala 1:2214 Rys 12. Lokalizacja ogrodzenia na mapie granic wydzieleń leśnych Żednia 273c skala 1:2214 Rys 13. Lokalizacja ogrodzenia na mapie granic wydzieleń leśnych Żednia 328a skala 1:4429 Rys 14. Lokalizacja ogrodzenia na mapie granic wydzieleń leśnych Żednia 380b skala 1:3119 Rys 15. Lokalizacja ogrodzenia na mapie granic wydzieleń leśnych Żednia 380k skala 1:1107 Rys 16. Lokalizacja ogrodzenia na mapie granic wydzieleń leśnych Żednia 382a,b skala 1:4429 Rys 17. Lokalizacja ogrodzenia na mapie granic wydzieleń leśnych Kozi Las 225b skala 1:2214 Rys 18. Lokalizacja ogrodzenia na mapie granic wydzieleń leśnych Kozi Las 244r,264d skala 1:2214 Rys 19. Lokalizacja ogrodzenia na mapie granic wydzieleń leśnych Słomianka 10a skala 1:4429 Rys 20. Lokalizacja ogrodzenia na mapie granic wydzieleń leśnych Słomianka 15c skala 1:2214 Rys 21. Lokalizacja ogrodzenia na mapie granic wydzieleń leśnych Słomianka 2a,p skala 1:4429 Rys 22. Lokalizacja ogrodzenia na mapie granic wydzieleń leśnych Słomianka 24c skala 1:2214 Rys 23. Lokalizacja ogrodzenia na mapie granic wydzieleń leśnych Kokotowo 32d skala 1:4429 Rys 24. Rzut ogrodzenia Królowy Most 27a skala 1:2000 Rys 25 Rzut ogrodzenia Królowy Most 43a skala 1:2000 Rys 26. Rzut ogrodzenia Cieliczanka 109i skala 1:2000 Rys 27. Rzut ogrodzenia Cieliczanka 67b skala 1:2000 Rys 28. Rzut ogrodzenia Kołodno 124d skala 1:2000 Rys 29. Rzut ogrodzenia Kołodno 126f skala 1:1000 Rys 30. Rzut ogrodzenia Kołodno 134b skala 1:2000 Rys 31. Rzut ogrodzenia Kołodno 147b skala 1:2000 Rys 32. Rzut ogrodzenia Kołodno 153f skala 1:1000 Rys 33. Rzut ogrodzenia Kołodno 153o skala 1:2000 Rys 34. Rzut ogrodzenia Kołodno 173j skala 1:2000 Rys 35. Rzut ogrodzenia Żednia 273c skala 1:2000 Rys 36. Rzut ogrodzenia Żednia 328a skala 1:2000 Rys 37. Rzut ogrodzenia Żednia 380b skala 1:2000 Rys 38. Rzut ogrodzenia Żednia 380k skala 1:1000 Rys 39. Rzut ogrodzenia Żednia 382a,b skala 1:2000 Rys 40. Rzut ogrodzenia Kozi Las 225b skala 1:2000 Rys 41. Rzut ogrodzenia Kozi Las 244r,264d skala 1:2000 5

10 Rys 42. Rzut ogrodzenia Słomianka 10a skala 1:2000 Rys 43. Rzut ogrodzenia Słomianka 15c skala 1:2000 Rys 44. Rzut ogrodzenia Słomianka 2a,p skala 1:2000 Rys 45. Rzut ogrodzenia Słomianka 24c skala 1:2000 Rys 46. Rzut ogrodzenia Kokotowo 32d skala 1:2000 Rys 47. Szkic elementu ogrodzenia (przęsła) skala 1:50 Rys 48. Szkic podpory pośredniej skala 1:50 Rys 49. Szczegóły narożników skala 1:25 Rys 50. Szkic bramki wejściowej skala 1:50 Rys 51. Szkic bramy wjazdowej skala 1:50 6

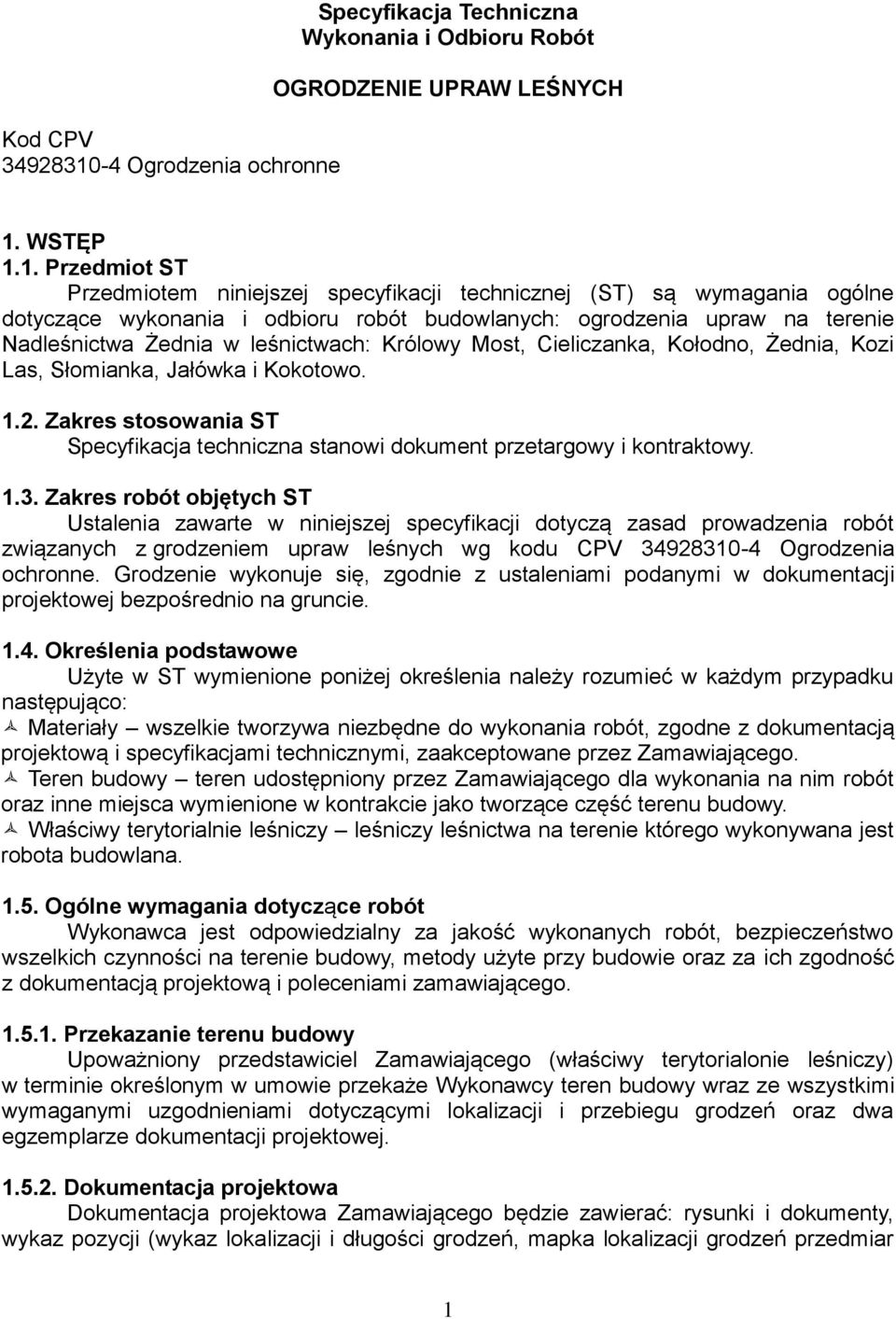

11 Kod CPV Ogrodzenia ochronne Specyfikacja Techniczna Wykonania i Odbioru Robót OGRODZENIE UPRAW LEŚNYCH 1. WSTĘP 1.1. Przedmiot ST Przedmiotem niniejszej specyfikacji technicznej (ST) są wymagania ogólne dotyczące wykonania i odbioru robót budowlanych: ogrodzenia upraw na terenie Nadleśnictwa Żednia w leśnictwach: Królowy Most, Cieliczanka, Kołodno, Żednia, Kozi Las, Słomianka, Jałówka i Kokotowo Zakres stosowania ST Specyfikacja techniczna stanowi dokument przetargowy i kontraktowy Zakres robót objętych ST Ustalenia zawarte w niniejszej specyfikacji dotyczą zasad prowadzenia robót związanych z grodzeniem upraw leśnych wg kodu CPV Ogrodzenia ochronne. Grodzenie wykonuje się, zgodnie z ustaleniami podanymi w dokumentacji projektowej bezpośrednio na gruncie Określenia podstawowe Użyte w ST wymienione poniżej określenia należy rozumieć w każdym przypadku następująco: Materiały wszelkie tworzywa niezbędne do wykonania robót, zgodne z dokumentacją projektową i specyfikacjami technicznymi, zaakceptowane przez Zamawiającego. Teren budowy teren udostępniony przez Zamawiającego dla wykonania na nim robót oraz inne miejsca wymienione w kontrakcie jako tworzące część terenu budowy. Właściwy terytorialnie leśniczy leśniczy leśnictwa na terenie którego wykonywana jest robota budowlana Ogólne wymagania dotyczące robót Wykonawca jest odpowiedzialny za jakość wykonanych robót, bezpieczeństwo wszelkich czynności na terenie budowy, metody użyte przy budowie oraz za ich zgodność z dokumentacją projektową i poleceniami zamawiającego Przekazanie terenu budowy Upoważniony przedstawiciel Zamawiającego (właściwy terytorialonie leśniczy) w terminie określonym w umowie przekaże Wykonawcy teren budowy wraz ze wszystkimi wymaganymi uzgodnieniami dotyczącymi lokalizacji i przebiegu grodzeń oraz dwa egzemplarze dokumentacji projektowej Dokumentacja projektowa Dokumentacja projektowa Zamawiającego będzie zawierać: rysunki i dokumenty, wykaz pozycji (wykaz lokalizacji i długości grodzeń, mapka lokalizacji grodzeń przedmiar 1

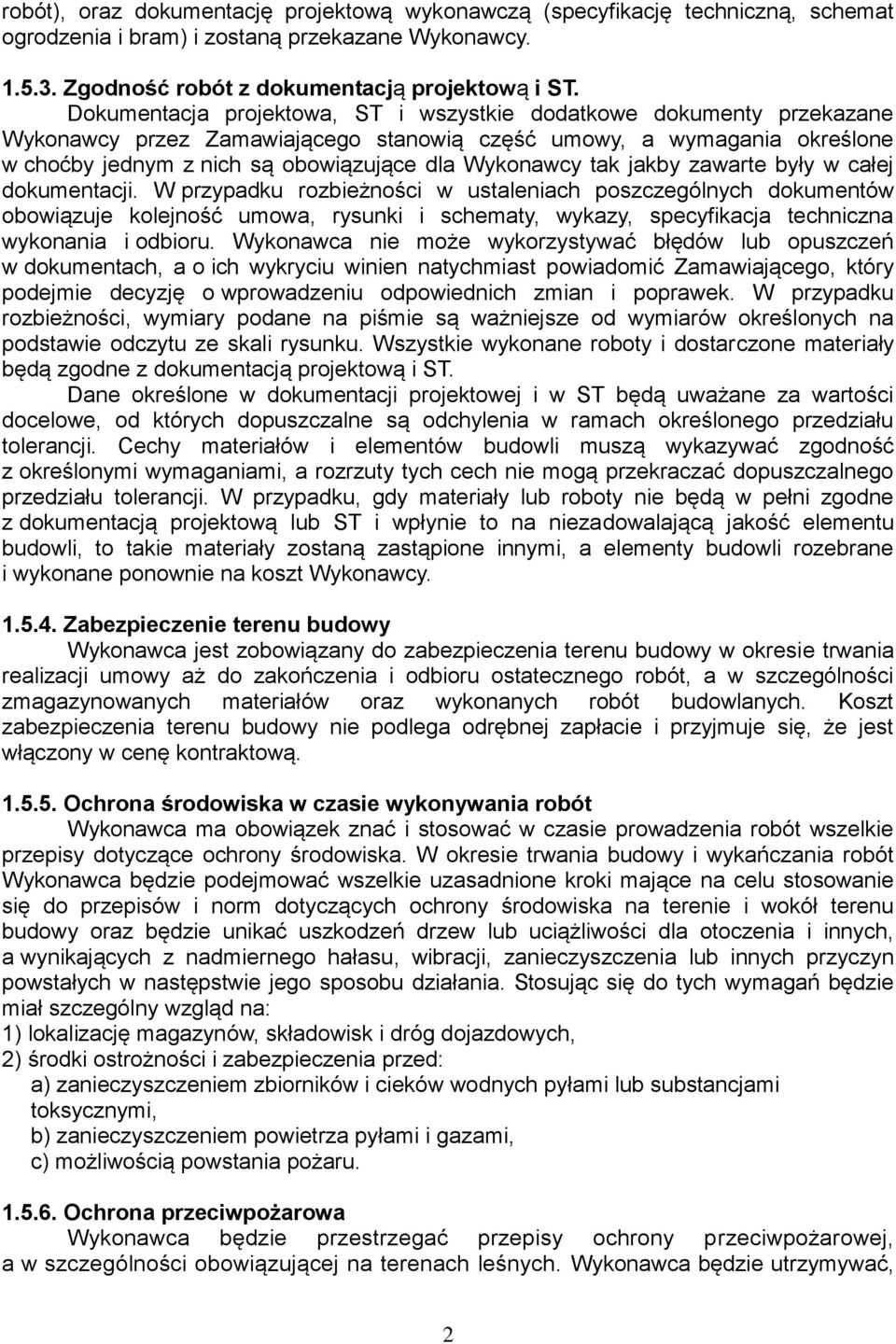

12 robót), oraz dokumentację projektową wykonawczą (specyfikację techniczną, schemat ogrodzenia i bram) i zostaną przekazane Wykonawcy Zgodność robót z dokumentacją projektową i ST. Dokumentacja projektowa, ST i wszystkie dodatkowe dokumenty przekazane Wykonawcy przez Zamawiającego stanowią część umowy, a wymagania określone w choćby jednym z nich są obowiązujące dla Wykonawcy tak jakby zawarte były w całej dokumentacji. W przypadku rozbieżności w ustaleniach poszczególnych dokumentów obowiązuje kolejność umowa, rysunki i schematy, wykazy, specyfikacja techniczna wykonania i odbioru. Wykonawca nie może wykorzystywać błędów lub opuszczeń w dokumentach, a o ich wykryciu winien natychmiast powiadomić Zamawiającego, który podejmie decyzję o wprowadzeniu odpowiednich zmian i poprawek. W przypadku rozbieżności, wymiary podane na piśmie są ważniejsze od wymiarów określonych na podstawie odczytu ze skali rysunku. Wszystkie wykonane roboty i dostarczone materiały będą zgodne z dokumentacją projektową i ST. Dane określone w dokumentacji projektowej i w ST będą uważane za wartości docelowe, od których dopuszczalne są odchylenia w ramach określonego przedziału tolerancji. Cechy materiałów i elementów budowli muszą wykazywać zgodność z określonymi wymaganiami, a rozrzuty tych cech nie mogą przekraczać dopuszczalnego przedziału tolerancji. W przypadku, gdy materiały lub roboty nie będą w pełni zgodne z dokumentacją projektową lub ST i wpłynie to na niezadowalającą jakość elementu budowli, to takie materiały zostaną zastąpione innymi, a elementy budowli rozebrane i wykonane ponownie na koszt Wykonawcy Zabezpieczenie terenu budowy Wykonawca jest zobowiązany do zabezpieczenia terenu budowy w okresie trwania realizacji umowy aż do zakończenia i odbioru ostatecznego robót, a w szczególności zmagazynowanych materiałów oraz wykonanych robót budowlanych. Koszt zabezpieczenia terenu budowy nie podlega odrębnej zapłacie i przyjmuje się, że jest włączony w cenę kontraktową Ochrona środowiska w czasie wykonywania robót Wykonawca ma obowiązek znać i stosować w czasie prowadzenia robót wszelkie przepisy dotyczące ochrony środowiska. W okresie trwania budowy i wykańczania robót Wykonawca będzie podejmować wszelkie uzasadnione kroki mające na celu stosowanie się do przepisów i norm dotyczących ochrony środowiska na terenie i wokół terenu budowy oraz będzie unikać uszkodzeń drzew lub uciążliwości dla otoczenia i innych, a wynikających z nadmiernego hałasu, wibracji, zanieczyszczenia lub innych przyczyn powstałych w następstwie jego sposobu działania. Stosując się do tych wymagań będzie miał szczególny wzgląd na: 1) lokalizację magazynów, składowisk i dróg dojazdowych, 2) środki ostrożności i zabezpieczenia przed: a) zanieczyszczeniem zbiorników i cieków wodnych pyłami lub substancjami toksycznymi, b) zanieczyszczeniem powietrza pyłami i gazami, c) możliwością powstania pożaru Ochrona przeciwpożarowa Wykonawca będzie przestrzegać przepisy ochrony przeciwpożarowej, a w szczególności obowiązującej na terenach leśnych. Wykonawca będzie utrzymywać, 2

13 wymagany na podstawie odpowiednich przepisów sprawny sprzęt przeciwpożarowy, na terenie budowy oraz w maszynach i pojazdach. Materiały łatwopalne będą składowane w sposób zgodny z odpowiednimi przepisami i zabezpieczone przed dostępem osób trzecich. Wykonawca będzie odpowiedzialny za wszelkie straty spowodowane pożarem wywołanym jako rezultat realizacji robót albo przez personel Wykonawcy Materiały szkodliwe dla otoczenia Materiały, które w sposób trwały są szkodliwe dla otoczenia, nie będą dopuszczone do użycia. Materiały, które są szkodliwe dla otoczenia tylko w czasie robót, a po zakończeniu robót ich szkodliwość zanika (np. materiały pylaste) mogą być użyte pod warunkiem przestrzegania wymagań technologicznych wbudowania. Jeżeli wymagają tego odpowiednie przepisy Wykonawca powinien otrzymać zgodę na użycie tych materiałów od właściwych organów administracji państwowej. Jeżeli Wykonawca użył materiałów szkodliwych dla otoczenia zgodnie ze specyfikacjami, a ich użycie spowodowało jakiekolwiek zagrożenie środowiska, to konsekwencje tego poniesie Zamawiający Ochrona własności publicznej i prywatnej Wykonawca odpowiada za ochronę mienia publicznego jakim jest las oraz urządzenia leśne (drogi, słupki podziału powierzchniowego, rogatki itp.) znajdujące się na terenach leśnych jak i drogi dojazdowe. Wykonawca zapewni właściwą ich ochronę i w razie potrzeby zabezpieczenie przed uszkodzeniem w czasie trwania budowy. Wykonawca zobowiązany jest umieścić w swoim harmonogramie rezerwę czasową dla wszelkiego rodzaju w/w robót. O fakcie przypadkowego uszkodzenia Wykonawca bezzwłocznie powiadomi Zamawiającego oraz będzie z nim współpracował dostarczając wszelkiej pomocy potrzebnej przy dokonywaniu napraw. Wykonawca będzie odpowiadać za wszelkie spowodowane przez jego działania uszkodzenia drzew i urządzeń leśnych Ograniczenie obciążeń osi pojazdów Wykonawca będzie stosować się do ustawowych ograniczeń nacisków osi na drogach publicznych przy transporcie materiałów i wyposażenia na i z terenu robót. Wykonawca uzyska wszelkie niezbędne zezwolenia i uzgodnienia od właściwych władz co do przewozu nietypowych wagowo ładunków (ponadnormatywnych) i o każdym takim przewozie będzie powiadamiał Zamawiającego. Pojazdy powodujące nadmierne obciążenie osiowe nie będą dopuszczone na świeżo ukończone fragmenty dróg i Wykonawca będzie odpowiadał za naprawę wszelkich robót w ten sposób uszkodzonych, zgodnie z poleceniami Zamawiającego Bezpieczeństwo i higiena pracy Podczas realizacji robót Wykonawca będzie przestrzegać przepisów dotyczących bezpieczeństwa i higieny pracy. W szczególności Wykonawca ma obowiązek zadbać, aby personel nie wykonywał pracy w warunkach niebezpiecznych, szkodliwych dla zdrowia oraz nie spełniających odpowiednich wymagań sanitarnych. Wykonawca zapewni i będzie utrzymywał wszelkie urządzenia zabezpieczające, socjalne oraz sprzęt i odpowiednią odzież dla ochrony życia i zdrowia osób zatrudnionych na budowie oraz dla zapewnienia bezpieczeństwa publicznego. Uznaje się, że wszelkie koszty związane z wypełnieniem wymagań określonych powyżej nie podlegają odrębnej zapłacie i są uwzględnione w cenie kontraktowej. 3

14 Ochrona i utrzymanie robót Wykonawca będzie odpowiadał za ochronę robót i za wszelkie materiały i urządzenia używane do robót od daty rozpoczęcia do daty wydania potwierdzenia zakończenia robót przez właściwego terenowo leśniczego na protokole odbioru robót częściowych. Wykonawca będzie utrzymywać roboty do czasu odbioru ostatecznego. Utrzymanie powinno być prowadzone w taki sposób, aby ogrodzenie lub jego elementy były w zadowalającym stanie przez cały czas, do momentu odbioru ostatecznego Stosowanie się do prawa i innych przepisów Wykonawca zobowiązany jest znać wszystkie zarządzenia wydane przez władze centralne i miejscowe oraz inne przepisy, regulaminy i wytyczne, które są w jakikolwiek sposób związane z wykonywanymi robotami i będzie w pełni odpowiedzialny za przestrzeganie tych postanowień podczas prowadzenia robót. Wykonawca będzie przestrzegać praw patentowych i będzie w pełni odpowiedzialny za wypełnienie wszelkich wymagań prawnych odnośnie znaków firmowych, nazw lub innych chronionych praw w odniesieniu do sprzętu, materiałów lub urządzeń użytych lub związanych z wykonywaniem. Wszelkie straty, koszty postępowania, obciążenia i wydatki wynikłe lub związane z naruszeniem jakichkolwiek praw patentowych pokryje Wykonawca, z wyjątkiem przypadków, kiedy takie naruszenie wyniknie z wykonania projektu lub specyfikacji dostarczonej przez Zamawiającego Wykopaliska Wszelkie wykopaliska, monety, przedmioty wartościowe, budowle oraz inne pozostałości o znaczeniu geologicznym lub archeologicznym odkryte na terenie budowy będą uważane za własność Zamawiającego. Wykonawca zobowiązany jest powiadomić Zamawiającego i postępować zgodnie z jego poleceniami. Jeżeli w wyniku tych poleceń Wykonawca poniesie koszty i/lub wystąpią opóźnienia w robotach, w uzgodnieniu z Zamawiającym ustalone zostanie wydłużenie czasu wykonania robót i/lub wysokość kwoty, o którą należy zwiększyć cenę umowną. 2. MATERIAŁY 2.1. Pozyskiwanie materiałów miejscowych Nie przewiduje się pozyskiwania materiałów miejscowych. Wykonawca nie będzie prowadzić żadnych wykopów w obrębie terenu budowy poza tymi, które zostały wyszczególnione w dokumentach umowy, chyba, że uzyska na to pisemną zgodę Zamawiającego Materiały nie odpowiadające wymaganiom Materiały nie odpowiadające wymaganiom zostaną przez Wykonawcę usunięte z terenu budowy. Każdy rodzaj robót, w którym znajdują się niezaakceptowane materiały, Wykonawca wykonuje na własne ryzyko, licząc się z jego nieprzyjęciem, usunięciem i niezapłaceniem 2.3. Przechowywanie i składowanie materiałów Wykonawca zapewni, aby tymczasowo składowane materiały, do czasu gdy będą one użyte do robót, były zabezpieczone przed zanieczyszczeniami, zachowały swoją jakość i właściwości. Miejsca czasowego składowania materiałów będą zlokalizowane w obrębie terenu budowy lub poza terenem budowy w miejscach zorganizowanych przez Wykonawcę i uzgodnionych z Zamawiającym. 4

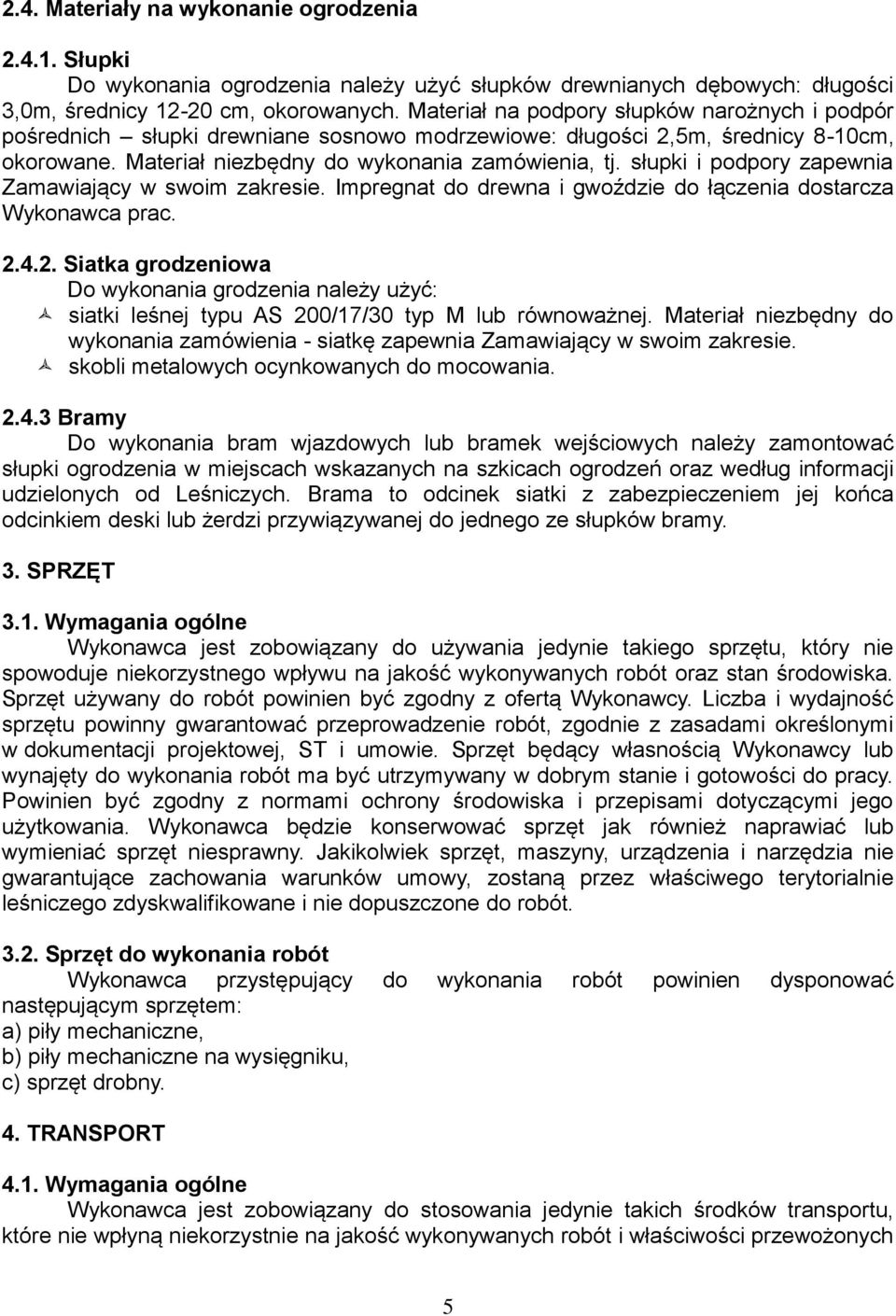

15 2.4. Materiały na wykonanie ogrodzenia Słupki Do wykonania ogrodzenia należy użyć słupków drewnianych dębowych: długości 3,0m, średnicy cm, okorowanych. Materiał na podpory słupków narożnych i podpór pośrednich słupki drewniane sosnowo modrzewiowe: długości 2,5m, średnicy 8-10cm, okorowane. Materiał niezbędny do wykonania zamówienia, tj. słupki i podpory zapewnia Zamawiający w swoim zakresie. Impregnat do drewna i gwoździe do łączenia dostarcza Wykonawca prac Siatka grodzeniowa Do wykonania grodzenia należy użyć: siatki leśnej typu AS 200/17/30 typ M lub równoważnej. Materiał niezbędny do wykonania zamówienia - siatkę zapewnia Zamawiający w swoim zakresie. skobli metalowych ocynkowanych do mocowania Bramy Do wykonania bram wjazdowych lub bramek wejściowych należy zamontować słupki ogrodzenia w miejscach wskazanych na szkicach ogrodzeń oraz według informacji udzielonych od Leśniczych. Brama to odcinek siatki z zabezpieczeniem jej końca odcinkiem deski lub żerdzi przywiązywanej do jednego ze słupków bramy. 3. SPRZĘT 3.1. Wymagania ogólne Wykonawca jest zobowiązany do używania jedynie takiego sprzętu, który nie spowoduje niekorzystnego wpływu na jakość wykonywanych robót oraz stan środowiska. Sprzęt używany do robót powinien być zgodny z ofertą Wykonawcy. Liczba i wydajność sprzętu powinny gwarantować przeprowadzenie robót, zgodnie z zasadami określonymi w dokumentacji projektowej, ST i umowie. Sprzęt będący własnością Wykonawcy lub wynajęty do wykonania robót ma być utrzymywany w dobrym stanie i gotowości do pracy. Powinien być zgodny z normami ochrony środowiska i przepisami dotyczącymi jego użytkowania. Wykonawca będzie konserwować sprzęt jak również naprawiać lub wymieniać sprzęt niesprawny. Jakikolwiek sprzęt, maszyny, urządzenia i narzędzia nie gwarantujące zachowania warunków umowy, zostaną przez właściwego terytorialnie leśniczego zdyskwalifikowane i nie dopuszczone do robót Sprzęt do wykonania robót Wykonawca przystępujący do wykonania robót powinien dysponować następującym sprzętem: a) piły mechaniczne, b) piły mechaniczne na wysięgniku, c) sprzęt drobny. 4. TRANSPORT 4.1. Wymagania ogólne Wykonawca jest zobowiązany do stosowania jedynie takich środków transportu, które nie wpłyną niekorzystnie na jakość wykonywanych robót i właściwości przewożonych 5

16 materiałów. Liczba środków transportu powinna zapewniać prowadzenie robót zgodnie z zasadami określonymi w dokumentacji projektowej, ST i umowie, w terminie przewidzianym umową. Przy ruchu na drogach publicznych pojazdy będą spełniać wymagania dotyczące przepisów ruchu drogowego w odniesieniu do dopuszczalnych nacisków na oś i innych parametrów technicznych. Wykonawca będzie usuwać na bieżąco, na własny koszt, wszelkie zanieczyszczenia, uszkodzenia spowodowane jego pojazdami na drogach publicznych oraz dojazdach do terenu budowy Środki transportu do wykonania robót Materiały można przewozić dowolnymi środkami transportu drogowego do miejsca składowania. Do przewiezienia na miejsce wbudowania wskazany jest ciągnik z przyczepą. 5. WYKONANIE ROBÓT 5.1. Wymagania ogólne Wykonawca jest odpowiedzialny za prowadzenie robót zgodnie z warunkami umowy oraz za jakość zastosowanych materiałów i wykonywanych robót, za ich zgodność z dokumentacją projektową, wymaganiami ST, umową oraz poleceniami właściwego terytorialnie leśniczego. Decyzje Zamawiającego dotyczące akceptacji lub odrzucenia materiałów i elementów robót będą oparte na wymaganiach określonych w dokumentach umowy, dokumentacji projektowej i w ST, a także w normach i wytycznych. Polecenia Zamawiającego i właściwego terytorialnie leśniczego powinny być wykonywane przez Wykonawcę w czasie określonym przez nich, pod groźbą zatrzymania robót. Skutki finansowe z tego tytułu poniesie Wykonawca Ogólne zasady wykonania: Przygotowanie terenu. Należy usunąć z trasy grodzenia zbędne krzewy. Słupki grodzeniowe. Zaimpregnowane słupki należy wkopać w ziemię na głębokość 0,80 m (z dokładnością +/- 0,05 m) co ok m (z dokładnością +/- 0,5 m). Przy słupkach na załamaniach grodzenia należy wykonać z obu stron podpory. Siatka grodzeniowa. Siatkę ogrodzeniową należy przymocować do słupów od strony zewnętrznej uprawy (wyjątek stanowi, gdy linia przebiegu siatki przekracza kąt 180 od strony uprawy). Na słupach kończących linię ogrodzenia (początek i koniec odcinka siatki) siatkę należy przymocować do słupa przy pomocy skobli (nie dopuścić do mechanicznego uszkodzenia elementów mocowanych siatki), w sposób umożliwiający właściwe jej naciąganie. Na pozostałych słupach (dążąc do ochrony przed uszkodzeniem mechanicznym siatki) należy pozostawić wolną przestrzeń między drutem siatki a skoblem (nie dobite) w odległości 3 5 mm. Druty poziome zaleca się przybijać w połowie odległości między drutami pionowymi. Do tego celu należy używać skobli ocynkowanych o wymiarach 35 x 3,5 mm, które powinny być przybite na najniższym drucie siatki, wyżej na co drugim drucie i powyżej strefy gęstych drutów na każdym. Siatka winna być prawidłowo naciągnięta. Rolki siatki należy łączyć ze sobą w sposób trwały uniemożliwiający przejście zwierzynie. Pomiędzy słupami wykonać podpory siatki. Nieobrzynane kołki drewniane użyte do tych podpór wzmacniających powinny być średnicy 8-10cm, długości ok. 2,50m tj. takie 6

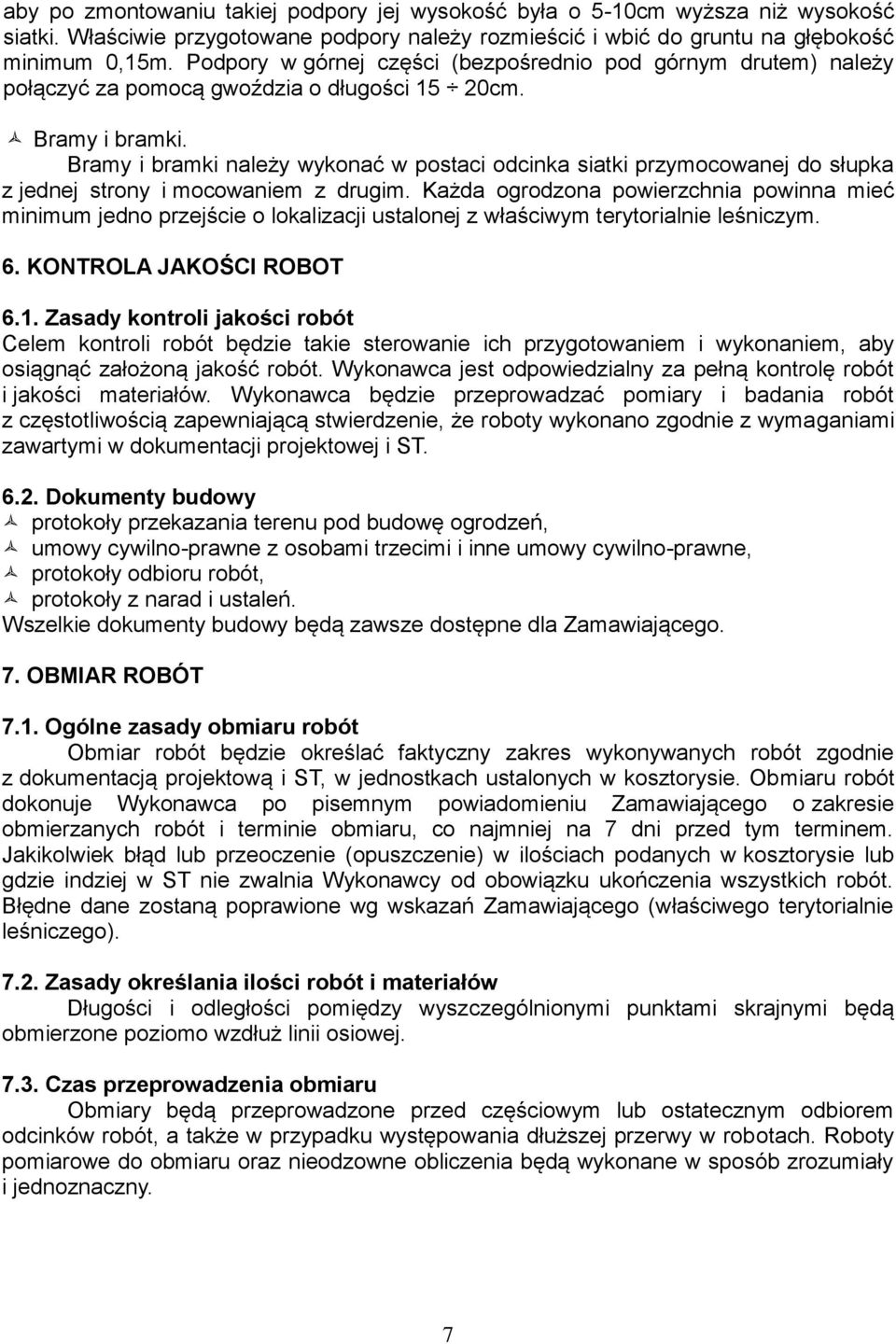

17 aby po zmontowaniu takiej podpory jej wysokość była o 5-10cm wyższa niż wysokość siatki. Właściwie przygotowane podpory należy rozmieścić i wbić do gruntu na głębokość minimum 0,15m. Podpory w górnej części (bezpośrednio pod górnym drutem) należy połączyć za pomocą gwoździa o długości 15 20cm. Bramy i bramki. Bramy i bramki należy wykonać w postaci odcinka siatki przymocowanej do słupka z jednej strony i mocowaniem z drugim. Każda ogrodzona powierzchnia powinna mieć minimum jedno przejście o lokalizacji ustalonej z właściwym terytorialnie leśniczym. 6. KONTROLA JAKOŚCI ROBOT 6.1. Zasady kontroli jakości robót Celem kontroli robót będzie takie sterowanie ich przygotowaniem i wykonaniem, aby osiągnąć założoną jakość robót. Wykonawca jest odpowiedzialny za pełną kontrolę robót i jakości materiałów. Wykonawca będzie przeprowadzać pomiary i badania robót z częstotliwością zapewniającą stwierdzenie, że roboty wykonano zgodnie z wymaganiami zawartymi w dokumentacji projektowej i ST Dokumenty budowy protokoły przekazania terenu pod budowę ogrodzeń, umowy cywilno-prawne z osobami trzecimi i inne umowy cywilno-prawne, protokoły odbioru robót, protokoły z narad i ustaleń. Wszelkie dokumenty budowy będą zawsze dostępne dla Zamawiającego. 7. OBMIAR ROBÓT 7.1. Ogólne zasady obmiaru robót Obmiar robót będzie określać faktyczny zakres wykonywanych robót zgodnie z dokumentacją projektową i ST, w jednostkach ustalonych w kosztorysie. Obmiaru robót dokonuje Wykonawca po pisemnym powiadomieniu Zamawiającego o zakresie obmierzanych robót i terminie obmiaru, co najmniej na 7 dni przed tym terminem. Jakikolwiek błąd lub przeoczenie (opuszczenie) w ilościach podanych w kosztorysie lub gdzie indziej w ST nie zwalnia Wykonawcy od obowiązku ukończenia wszystkich robót. Błędne dane zostaną poprawione wg wskazań Zamawiającego (właściwego terytorialnie leśniczego) Zasady określania ilości robót i materiałów Długości i odległości pomiędzy wyszczególnionymi punktami skrajnymi będą obmierzone poziomo wzdłuż linii osiowej Czas przeprowadzenia obmiaru Obmiary będą przeprowadzone przed częściowym lub ostatecznym odbiorem odcinków robót, a także w przypadku występowania dłuższej przerwy w robotach. Roboty pomiarowe do obmiaru oraz nieodzowne obliczenia będą wykonane w sposób zrozumiały i jednoznaczny. 7

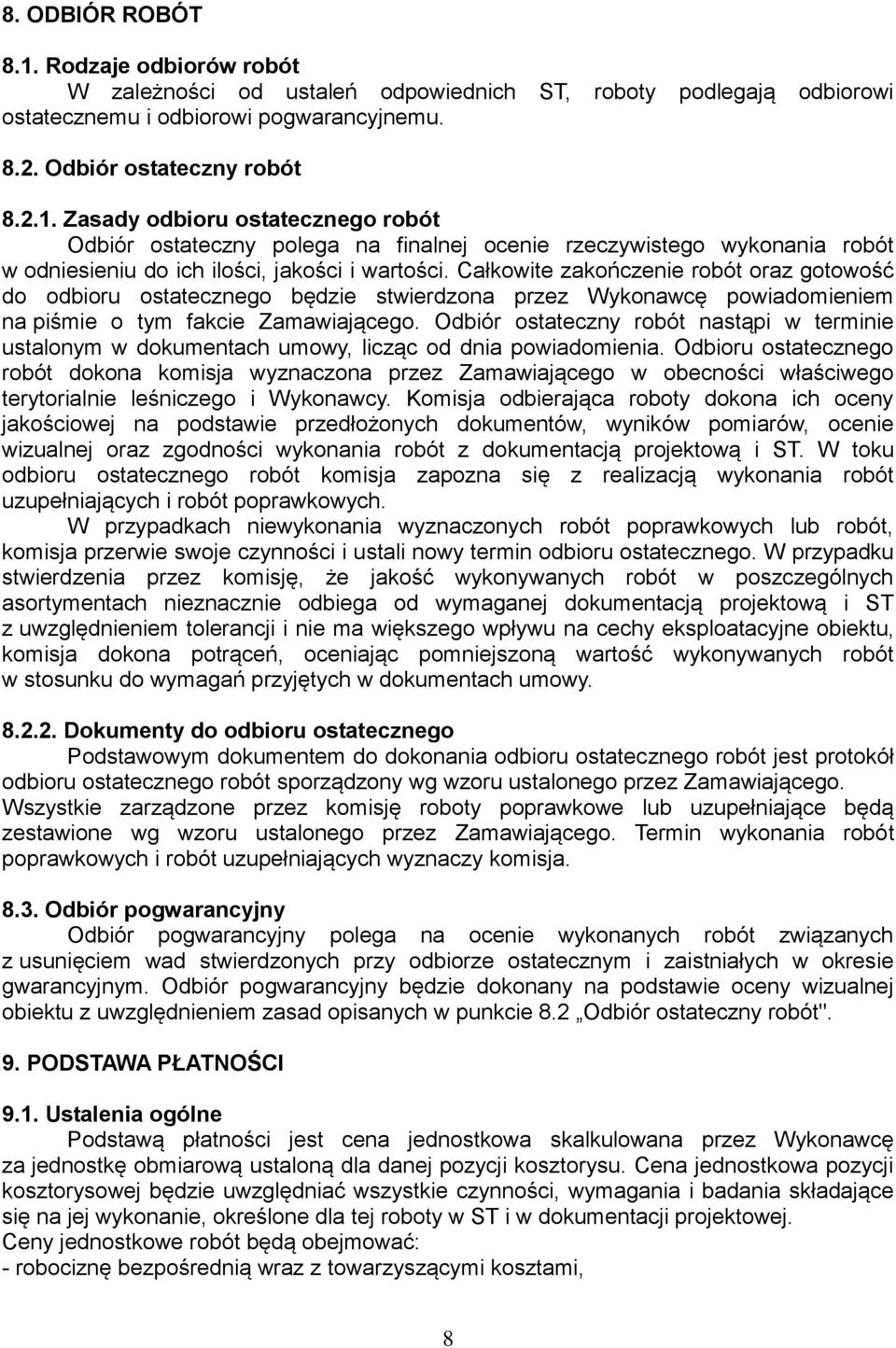

18 8. ODBIÓR ROBÓT 8.1. Rodzaje odbiorów robót W zależności od ustaleń odpowiednich ST, roboty podlegają odbiorowi ostatecznemu i odbiorowi pogwarancyjnemu Odbiór ostateczny robót Zasady odbioru ostatecznego robót Odbiór ostateczny polega na finalnej ocenie rzeczywistego wykonania robót w odniesieniu do ich ilości, jakości i wartości. Całkowite zakończenie robót oraz gotowość do odbioru ostatecznego będzie stwierdzona przez Wykonawcę powiadomieniem na piśmie o tym fakcie Zamawiającego. Odbiór ostateczny robót nastąpi w terminie ustalonym w dokumentach umowy, licząc od dnia powiadomienia. Odbioru ostatecznego robót dokona komisja wyznaczona przez Zamawiającego w obecności właściwego terytorialnie leśniczego i Wykonawcy. Komisja odbierająca roboty dokona ich oceny jakościowej na podstawie przedłożonych dokumentów, wyników pomiarów, ocenie wizualnej oraz zgodności wykonania robót z dokumentacją projektową i ST. W toku odbioru ostatecznego robót komisja zapozna się z realizacją wykonania robót uzupełniających i robót poprawkowych. W przypadkach niewykonania wyznaczonych robót poprawkowych lub robót, komisja przerwie swoje czynności i ustali nowy termin odbioru ostatecznego. W przypadku stwierdzenia przez komisję, że jakość wykonywanych robót w poszczególnych asortymentach nieznacznie odbiega od wymaganej dokumentacją projektową i ST z uwzględnieniem tolerancji i nie ma większego wpływu na cechy eksploatacyjne obiektu, komisja dokona potrąceń, oceniając pomniejszoną wartość wykonywanych robót w stosunku do wymagań przyjętych w dokumentach umowy Dokumenty do odbioru ostatecznego Podstawowym dokumentem do dokonania odbioru ostatecznego robót jest protokół odbioru ostatecznego robót sporządzony wg wzoru ustalonego przez Zamawiającego. Wszystkie zarządzone przez komisję roboty poprawkowe lub uzupełniające będą zestawione wg wzoru ustalonego przez Zamawiającego. Termin wykonania robót poprawkowych i robót uzupełniających wyznaczy komisja Odbiór pogwarancyjny Odbiór pogwarancyjny polega na ocenie wykonanych robót związanych z usunięciem wad stwierdzonych przy odbiorze ostatecznym i zaistniałych w okresie gwarancyjnym. Odbiór pogwarancyjny będzie dokonany na podstawie oceny wizualnej obiektu z uwzględnieniem zasad opisanych w punkcie 8.2 Odbiór ostateczny robót". 9. PODSTAWA PŁATNOŚCI 9.1. Ustalenia ogólne Podstawą płatności jest cena jednostkowa skalkulowana przez Wykonawcę za jednostkę obmiarową ustaloną dla danej pozycji kosztorysu. Cena jednostkowa pozycji kosztorysowej będzie uwzględniać wszystkie czynności, wymagania i badania składające się na jej wykonanie, określone dla tej roboty w ST i w dokumentacji projektowej. Ceny jednostkowe robót będą obejmować: - robociznę bezpośrednią wraz z towarzyszącymi kosztami, 8

19 - wartość zużytych materiałów wraz z kosztami zakupu, magazynowania, ewentualnych ubytków i transportu na teren budowy, - wartość pracy sprzętu wraz z towarzyszącymi kosztami, - koszty pośrednie, zysk kalkulacyjny i ryzyko, - podatki obliczone zgodnie z obowiązującymi przepisami. Do cen jednostkowych nie należy wliczać podatku VAT. Rozliczenie z Wykonawcą ma nastąpić na podstawie obmiarów faktycznie wykonanych robót przy ustalonej cenie za mb ogrodzenia obliczonej poprzez zsumowanie wartości pozycji od 1 do 7 kosztorysu ofertowego na wykonanie ogrodzenia upraw leśnych złożonego przez wykonawcę podzielonego przez liczbę PRZEPISY ZWIĄZANE Ustawa z dnia 7 lipca 1994 r. - Prawo budowlane (Dz. U. Nr 89, poz. 414 z późn. zm.). Instrukcja bezpieczeństwa i higieny pracy przy wykonywaniu podstawowych prac z zakresu gospodarki leśnej - wprowadzone zarządzeniem nr 19 Dyrektora Generalnego Lasów Państwowych z dnia 14 lipca 1997 r. Zasady, kryteria i standardy zrównoważonej gospodarki leśnej FSC i PEFC. 9
