1 EGZ. Biuro Projektowe DGJ-FHU Jerzy Bis STALOWA WOLA AL.JANA PAWŁA II 13 tel. (015) , PROJEKT BUDOWLANY Inwestycja: Rewitalizacja poprzez przywrócenie przedwojennej formy architektonicznej budynków w Nisku przy Pl. Wolności 2 i 3 Adres inwestycji: Plac Wolności Nisko Inwestor: Powiat Niżański Plac Wolności Nisko Rewaloryzacja budynku LO w Nisku 1

pl email: biuro@pl PROJEKT BUDOWLANY Inwestycja: Rewitalizacja poprzez przywrócenie przedwojennej formy

2 Opis rewaloryzacji budynku Liceum Ogólnokształcącego w Nisku w ramach rewitalizacji centrum Miasta. Budynek Liceum Ogólnokształcącego w Nisku figuruje pod pozycją 44 w rejestrze Gminnej Ewidencji Zabytków. Jest to obiekt murowany, którego budowa sięga początku XX w. Lokalizacja u zbiegu Placu Wolności i ulicy Wolności sprawia, że stanowi on dominantę urbanistyczną centrum miasta. Obiekt poddawany był modernizacjom poprzez rozbudowę, nadbudowę, przebudowę i zmiany wystroju zewnętrznego. Analiza dostępnej dokumentacji fotograficznej obiektu wskazuje na daleko idące przeobrażenia w stosunku do pierwotnej formy architektonicznej i wystroju zewnętrznego. Nastąpiło istotne zaburzenie dominującej w okresie międzywojennym formy architektonicznej, nawiązującej do stylu neoklasycyzmu. Wraz z powstaniem Powiatu Niżańskiego, podjęte zostały starania, mające na celu odtworzenie tej formy. W pierwszej kolejności dokonana została przebudowa stropodachu na dach wielopołaciowy z przywróceniem attyk w elewacjach frontowych. Latem 2010 roku wymieniona została zużyta stolarka okienna z nawiązaniem do pierwotnych podziałów okien wielodzielnych. Kolejnemu etapowi rewaloryzacji poddana została elewacja obiektu. W ramach tego etapu m. in. należy wykonać następujące prace: I. odtworzenie brakujących fragmentów gzymsów między parterem a I piętrem oraz ich uzupełnienie; II. odtworzenie lizen wzdłuż narożnika północnego budynku; III. odtworzenie boni pasowych w poziomie parteru; IV. odtworzenie nadokienników, zdobień wokółokiennych i gzymsów podokiennych; V. odtworzenie zdobień w pasie międzygzymsowym; VI. rekonstrukcja kolorystyki uwzględniająca zharmonizowanie obiektu z otoczeniem. Rewaloryzacja budynku LO w Nisku 2

Lokalizacja u zbiegu Placu Wolności i ulicy Wolności sprawia, że stanowi on dominantę urbanistyczną centrum miasta.

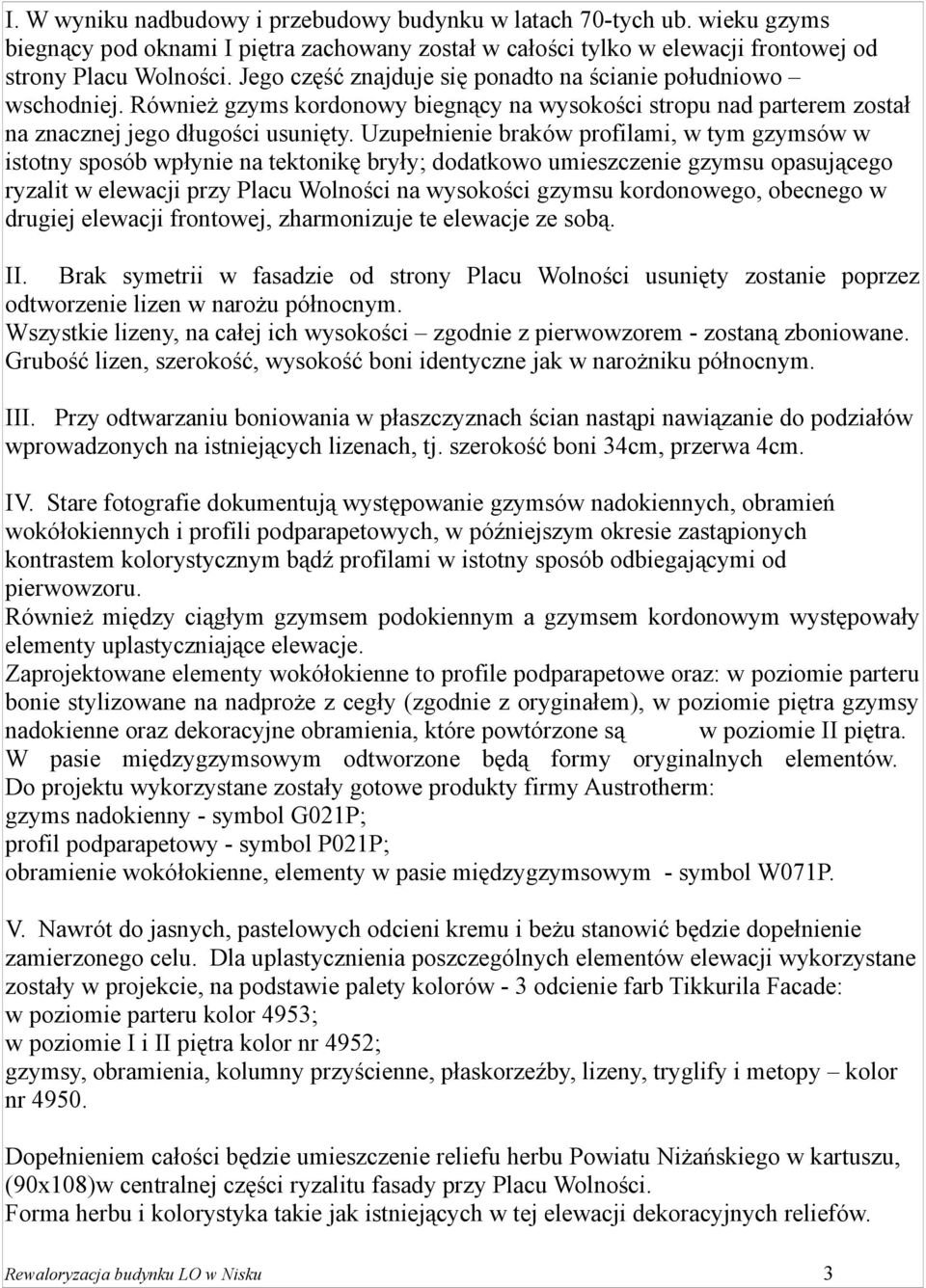

3 I. W wyniku nadbudowy i przebudowy budynku w latach 70-tych ub. wieku gzyms biegnący pod oknami I piętra zachowany został w całości tylko w elewacji frontowej od strony Placu Wolności. Jego część znajduje się ponadto na ścianie południowo wschodniej. Również gzyms kordonowy biegnący na wysokości stropu nad parterem został na znacznej jego długości usunięty. Uzupełnienie braków profilami, w tym gzymsów w istotny sposób wpłynie na tektonikę bryły; dodatkowo umieszczenie gzymsu opasującego ryzalit w elewacji przy Placu Wolności na wysokości gzymsu kordonowego, obecnego w drugiej elewacji frontowej, zharmonizuje te elewacje ze sobą. II. Brak symetrii w fasadzie od strony Placu Wolności usunięty zostanie poprzez odtworzenie lizen w narożu północnym. Wszystkie lizeny, na całej ich wysokości zgodnie z pierwowzorem - zostaną zboniowane. Grubość lizen, szerokość, wysokość boni identyczne jak w narożniku północnym. III. Przy odtwarzaniu boniowania w płaszczyznach ścian nastąpi nawiązanie do podziałów wprowadzonych na istniejących lizenach, tj. szerokość boni 34cm, przerwa 4cm. IV. Stare fotografie dokumentują występowanie gzymsów nadokiennych, obramień wokółokiennych i profili podparapetowych, w późniejszym okresie zastąpionych kontrastem kolorystycznym bądź profilami w istotny sposób odbiegającymi od pierwowzoru. Również między ciągłym gzymsem podokiennym a gzymsem kordonowym występowały elementy uplastyczniające elewacje. Zaprojektowane elementy wokółokienne to profile podparapetowe oraz: w poziomie parteru bonie stylizowane na nadproże z cegły (zgodnie z oryginałem), w poziomie piętra gzymsy nadokienne oraz dekoracyjne obramienia, które powtórzone są w poziomie II piętra. W pasie międzygzymsowym odtworzone będą formy oryginalnych elementów. Do projektu wykorzystane zostały gotowe produkty firmy Austrotherm: gzyms nadokienny - symbol G021P; profil podparapetowy - symbol P021P; obramienie wokółokienne, elementy w pasie międzygzymsowym - symbol W071P. V. Nawrót do jasnych, pastelowych odcieni kremu i beżu stanowić będzie dopełnienie zamierzonego celu. Dla uplastycznienia poszczególnych elementów elewacji wykorzystane zostały w projekcie, na podstawie palety kolorów - 3 odcienie farb Tikkurila Facade: w poziomie parteru kolor 4953; w poziomie I i II piętra kolor nr 4952; gzymsy, obramienia, kolumny przyścienne, płaskorzeźby, lizeny, tryglify i metopy kolor nr Dopełnieniem całości będzie umieszczenie reliefu herbu Powiatu Niżańskiego w kartuszu, (90x108)w centralnej części ryzalitu fasady przy Placu Wolności. Forma herbu i kolorystyka takie jak istniejących w tej elewacji dekoracyjnych reliefów. Rewaloryzacja budynku LO w Nisku 3

Uzupełnienie braków profilami, w tym gzymsów w istotny sposób wpłynie na tektonikę bryły; dodatkowo umieszczenie gzymsu opasującego ryzalit w elewacji przy Placu Wolności na wysokości gzymsu

4 W elewacji frontowej od ul. Wolności w nawiązaniu do pierwowzoru umieszczona zostanie nazwa obiektu: Liceum Ogólnokształcące im. Stefana Czarnieckiego w formie liter przestrzennych. 1. Dane ogólne budynku Budynek objęty opracowaniem jest obiektem dydaktycznym Liceum Ogólnokształcącego w Nisku. Główny budynek ma kształt litery C, który jest połączony przewiązką z sala gimnastyczną. Budynek główny wykonany jest w technologii tradycyjnej murowanej, ze stropami gęstożebrowymi i dachem wielospadowym o konstrukcji drewnianej, pokryty blachą powlekaną, dachówkową. Wyposażony jest w instalację elektryczną, wodno - kanalizacyjną, centralnego ogrzewania zasilaną z węzła cieplnego. 2. Dane techniczne budynku Powierzchnia zabudowy 833,03 m 2 Powierzchnia użytkowa 1441,02 m 2 Kubatura m 3 3. Zakres projektowanych robót budowlanych Kontynuacja odrestaurowania ściany południowo-wschodniej Odrestaurowanie ścian elewacji na pozostałych elewacjach 4. Opis planowanych robót budowlanych Zakres robót obejmuje : 1) odrestaurowanie trzech ścian elewacji budynku tj: południowo zachodniej, północno zachodniej, północno - wschodniej 2) dokończenie restauracji ściany południowo wschodniej. Rewaloryzacja budynku LO w Nisku 4

Budynek główny wykonany jest w technologii tradycyjnej murowanej, ze stropami gęstożebrowymi i dachem wielospadowym o konstrukcji drewnianej, pokryty blachą powlekaną, dachówkową.

5 ad 1) Odrestaurowanie trzech ścian elewacji Rozbiórka parapetów i obróbek blaszanych Demontaż rur spustowych Oczyszczenie i gruntowanie ścian parteru Uzupełnienie tynków Pokrycie ścian siatką wtopioną z wyprawą zaprawą klejową Montaż boni i sztukaterii Malowanie elewacji farbami silikonowymi Montaż nowych parapetów i obróbek z blachy powlekanej Czyszczenie okładziny cokołu wykonanego z piaskowca Impregnacja piaskowca preparatem sylikonowym Montaż herbu i nazwy szkoły na elewacji ad 2) Dokończenie restaurowania ściany południowo-wschodniej Rozbiórka parapetów blaszanych Demontaż rur spustowych Montaż boni i sztukaterii z malowaniem farbą silikonową Montaż nowych parapetów z blachy powlekanej Montaż rur spustowych czerwiec 2011r. Rewaloryzacja budynku LO w Nisku 5

wykonanego z piaskowca Impregnacja piaskowca preparatem sylikonowym Montaż herbu i nazwy szkoły na elewacji ad 2) Dokończenie restaurowania ściany południowo-wschodniej Rozbiórka parapetów
