1 MARPOL Przedsiębiorstwo Handlowo-Usługowe MARPOL ul. Słoneczna 7, Luzino, tel PROJEKT SPRZEDAś - MONTAś -DORADZTWO TECHNICZNE - NADZORY W ZAKRESIE INSTALACJI, SIECI I URZĄDZEŃ: GRZEWCZYCH I SANITARNYCH KOTŁOWNI, WĘZŁÓW CIEPLNYCH, WENTYLACJI, AUTOMATYKI... PROJEKT BUDOWLANO-WYKONAWCZY 1. INSTALACJA C.O. 2. WĘZEŁ KOLEKTOROWY W BUDYNKU ZESPOŁU SZKÓŁ PONADGIMNAZJALNYCH NR 2 IM. BOHARERSKIEJ ZAŁOGI ORP ORZEŁ W WEJHEROWIE PRZY UL. STRZELECKIEJ 9 Obiekt: Budynek Zespołu Szkół Ponadgimnazjalnych nr 2 Wejherowo, ul. Strzelecka 9, działki nr 235/7 obr. 16 Stadium dokumentacji: Projekt budowlano-wykonawczy Inwestor: Zespół Szkół Ponadgimnazjalnych nr Wejherowo, ul. Strzelecka 9 Projektant: mgr inŝ. Mariusz KryŜa upr. nr 112/Gd/00 Luzino, lipiec 2012 r.

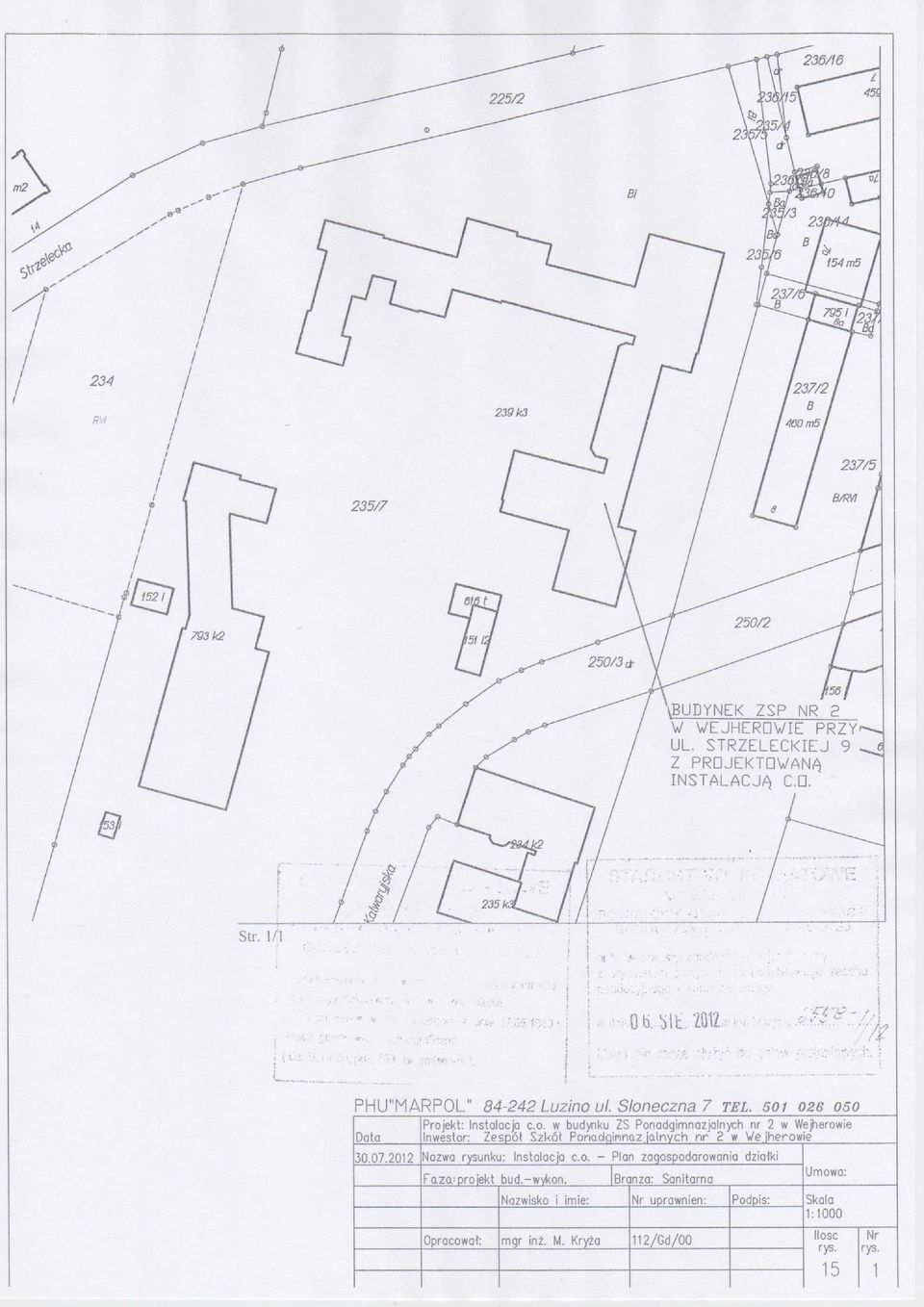

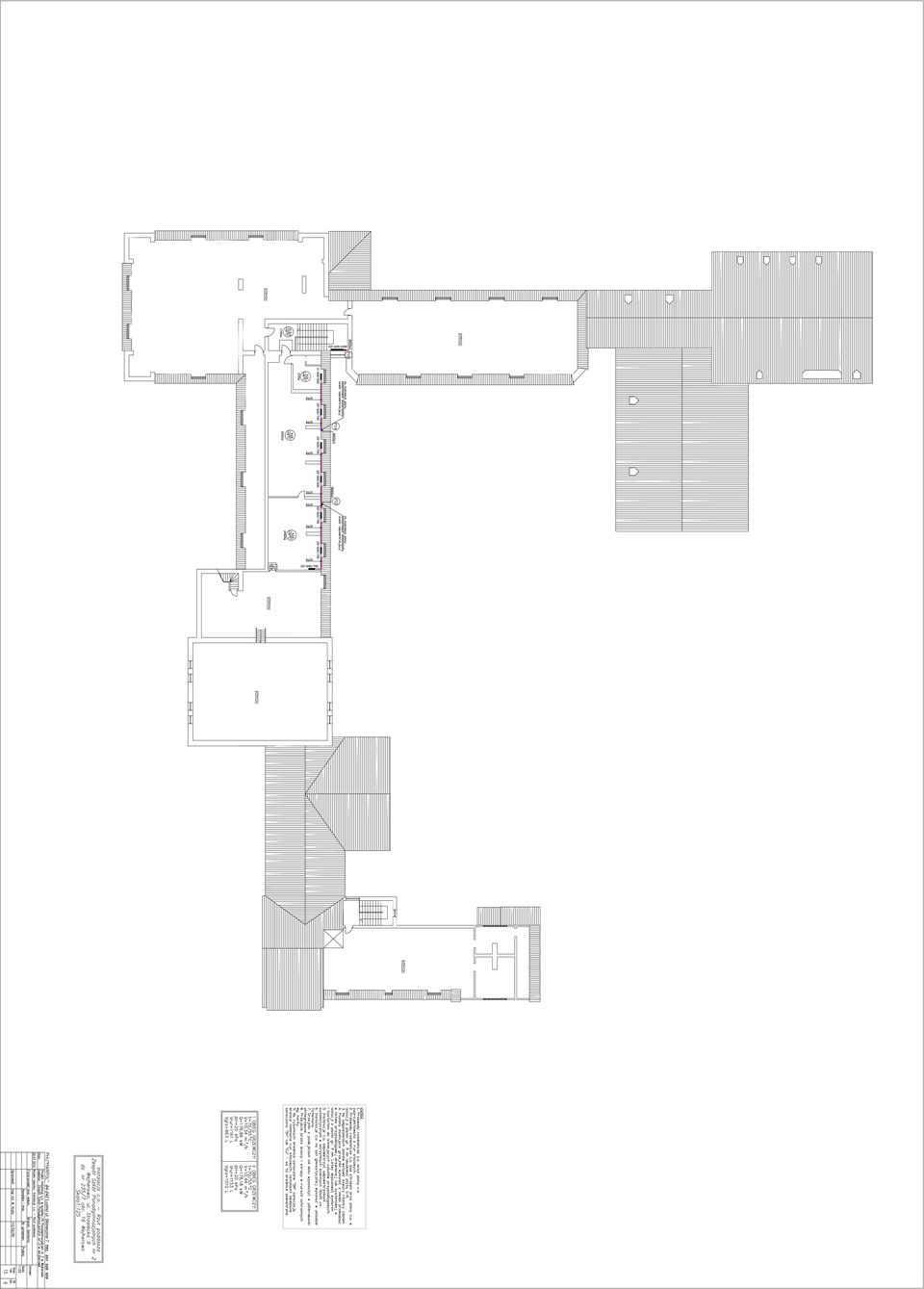

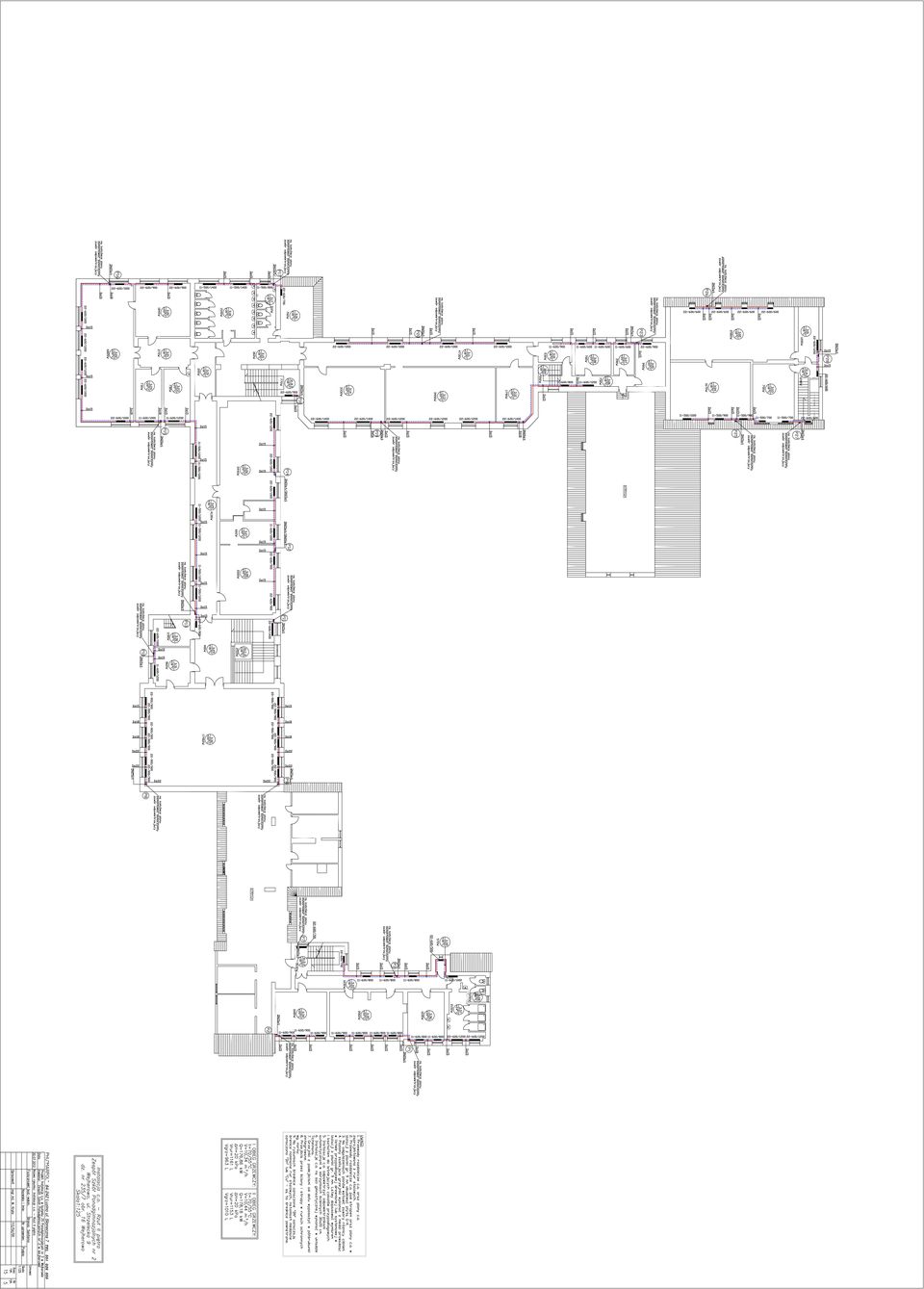

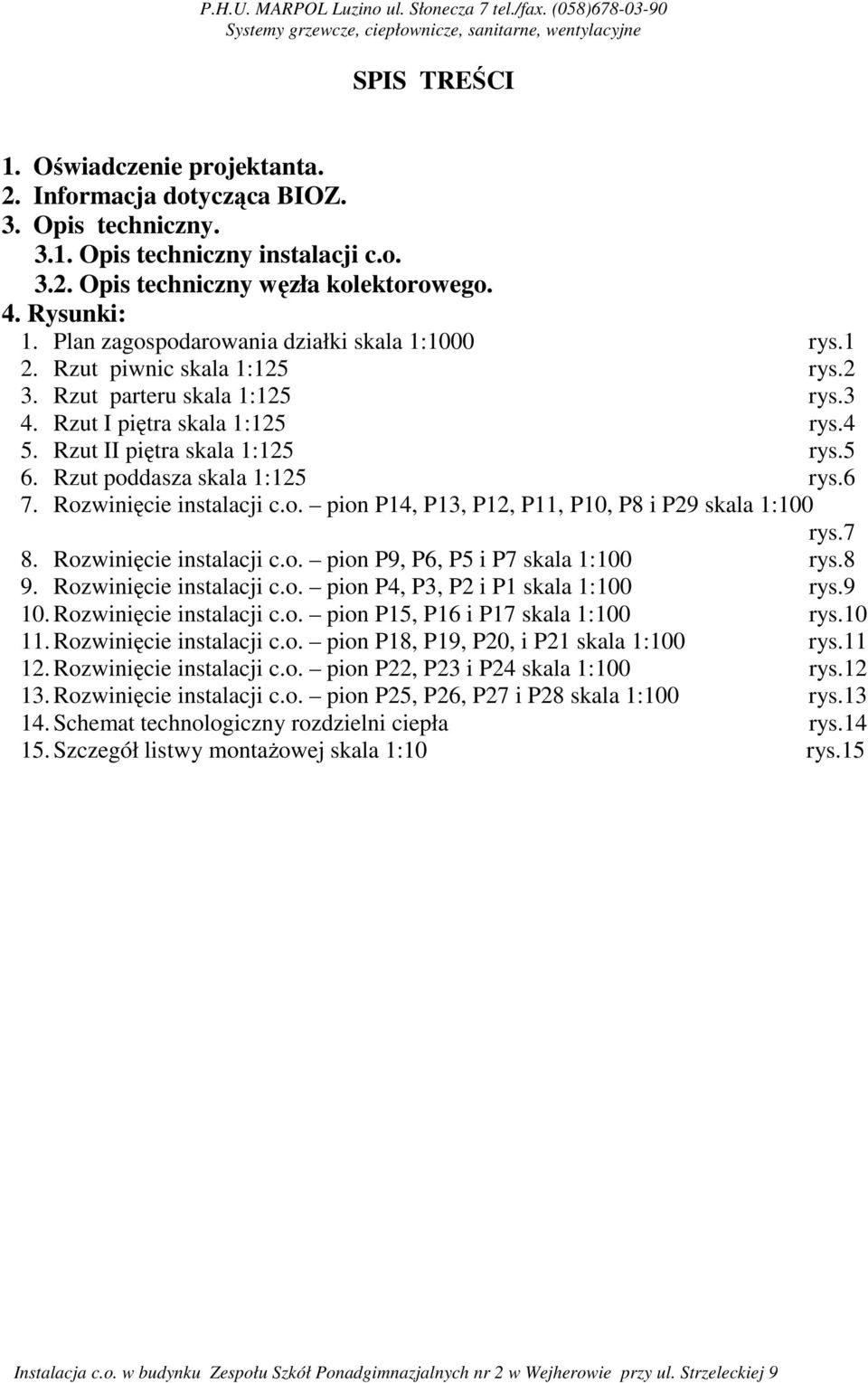

2 P.H.U. MARPOL Luzino ul. Słonecza 7 tel./fax. (058) Systemy grzewcze, ciepłownicze, sanitarne, wentylacyjne SPIS TREŚCI 1. Oświadczenie projektanta. 2. Informacja dotycząca BIOZ. 3. Opis techniczny Opis techniczny instalacji c.o Opis techniczny węzła kolektorowego. 4. Rysunki: 1. Plan zagospodarowania działki skala 1:1000 rys.1 2. Rzut piwnic skala 1:125 rys.2 3. Rzut parteru skala 1:125 rys.3 4. Rzut I piętra skala 1:125 rys.4 5. Rzut II piętra skala 1:125 rys.5 6. Rzut poddasza skala 1:125 rys.6 7. Rozwinięcie instalacji c.o. pion P14, P13, P12, P11, P10, P8 i P29 skala 1:100 rys.7 8. Rozwinięcie instalacji c.o. pion P9, P6, P5 i P7 skala 1:100 rys.8 9. Rozwinięcie instalacji c.o. pion P4, P3, P2 i P1 skala 1:100 rys Rozwinięcie instalacji c.o. pion P15, P16 i P17 skala 1:100 rys Rozwinięcie instalacji c.o. pion P18, P19, P20, i P21 skala 1:100 rys Rozwinięcie instalacji c.o. pion P22, P23 i P24 skala 1:100 rys Rozwinięcie instalacji c.o. pion P25, P26, P27 i P28 skala 1:100 rys Schemat technologiczny rozdzielni ciepła rys Szczegół listwy montaŝowej skala 1:10 rys.15 Instalacja c.o. w budynku Zespołu Szkół Ponadgimnazjalnych nr 2 w Wejherowie przy ul. Strzeleckiej 9

3

4

5 P.H.U. MARPOL Luzino ul. Słonecza 7 tel./fax. (058) Systemy grzewcze, ciepłownicze, sanitarne, wentylacyjne OŚWIADCZENIE Dotyczące projektu budowlano-wykonawczego pt: Instalacja c.o. i węzeł kolektorowy w budynku Zespołu Szkół Ponadgimnazjalnych nr 2 w Wejherowie przy ul. Strzeleckiej 9. Autor w/w projektu oświadcza, Ŝe projekt został wykonany zgodnie z treścią art.20 ust.4 Ustawy Prawo Budowlane o sporządzaniu projektu budowlanego, zgodnie z obowiązującymi przepisami oraz zasadami wiedzy technicznej w związku z wejściem w Ŝycie z dniem r ustawy z dnia r o zmianie Ustawy Prawo Budowlane (Dz. Ust. nr 93 poz. 888). BRANśA FUNKCJA IMIĘ I NAZWISKO PODPIS Sanitarna Projektant mgr inŝ. Mariusz KryŜa Instalacja c.o. w budynku Zespołu Szkół Ponadgimnazjalnych nr 2 w Wejherowie przy ul. Strzeleckiej 9

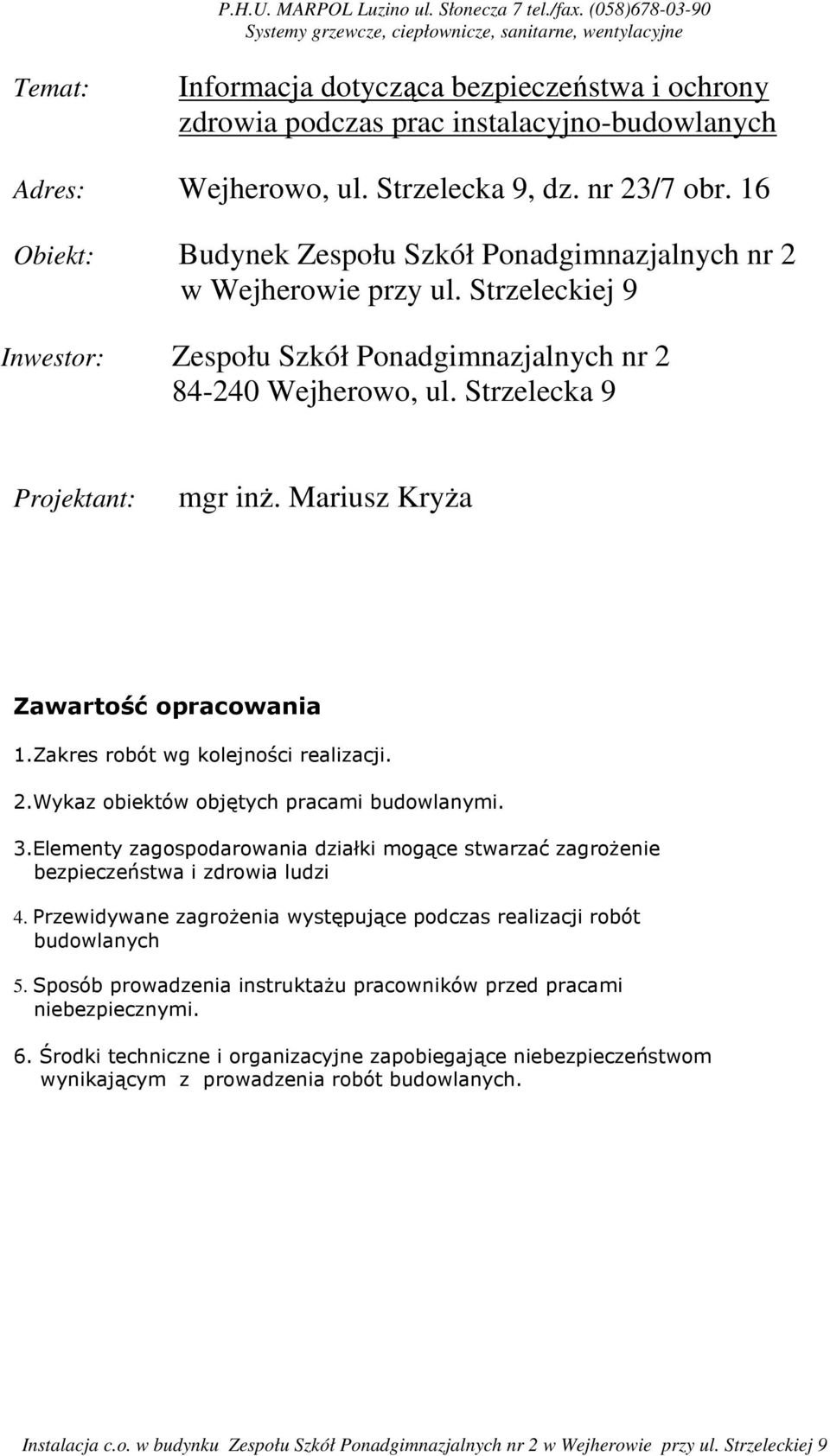

6 P.H.U. MARPOL Luzino ul. Słonecza 7 tel./fax. (058) Systemy grzewcze, ciepłownicze, sanitarne, wentylacyjne Temat: Informacja dotycząca bezpieczeństwa i ochrony zdrowia podczas prac instalacyjno-budowlanych Adres: Wejherowo, ul. Strzelecka 9, dz. nr 23/7 obr. 16 Obiekt: Budynek Zespołu Szkół Ponadgimnazjalnych nr 2 w Wejherowie przy ul. Strzeleckiej 9 Inwestor: Zespołu Szkół Ponadgimnazjalnych nr Wejherowo, ul. Strzelecka 9 Projektant: mgr inŝ. Mariusz KryŜa Zawartość opracowania 1.Zakres robót wg kolejności realizacji. 2.Wykaz obiektów objętych pracami budowlanymi. 3.Elementy zagospodarowania działki mogące stwarzać zagroŝenie bezpieczeństwa i zdrowia ludzi 4. Przewidywane zagroŝenia występujące podczas realizacji robót budowlanych 5. Sposób prowadzenia instruktaŝu pracowników przed pracami niebezpiecznymi. 6. Środki techniczne i organizacyjne zapobiegające niebezpieczeństwom wynikającym z prowadzenia robót budowlanych. Instalacja c.o. w budynku Zespołu Szkół Ponadgimnazjalnych nr 2 w Wejherowie przy ul. Strzeleckiej 9

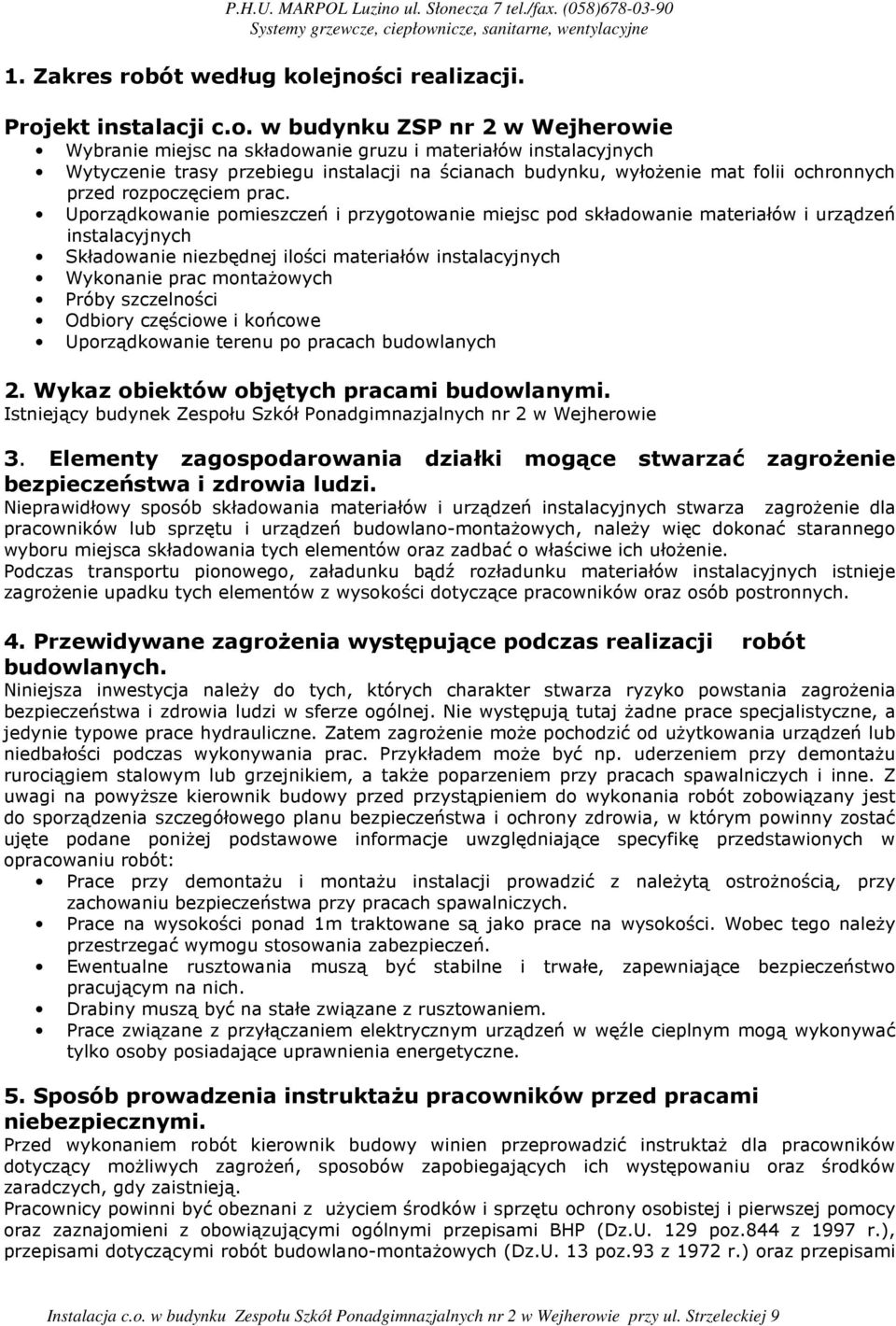

7 P.H.U. MARPOL Luzino ul. Słonecza 7 tel./fax. (058) Systemy grzewcze, ciepłownicze, sanitarne, wentylacyjne 1. Zakres robót według kolejności realizacji. Projekt instalacji c.o. w budynku ZSP nr 2 w Wejherowie Wybranie miejsc na składowanie gruzu i materiałów instalacyjnych Wytyczenie trasy przebiegu instalacji na ścianach budynku, wyłoŝenie mat folii ochronnych przed rozpoczęciem prac. Uporządkowanie pomieszczeń i przygotowanie miejsc pod składowanie materiałów i urządzeń instalacyjnych Składowanie niezbędnej ilości materiałów instalacyjnych Wykonanie prac montaŝowych Próby szczelności Odbiory częściowe i końcowe Uporządkowanie terenu po pracach budowlanych 2. Wykaz obiektów objętych pracami budowlanymi. Istniejący budynek Zespołu Szkół Ponadgimnazjalnych nr 2 w Wejherowie 3. Elementy zagospodarowania działki mogące stwarzać zagroŝenie bezpieczeństwa i zdrowia ludzi. Nieprawidłowy sposób składowania materiałów i urządzeń instalacyjnych stwarza zagroŝenie dla pracowników lub sprzętu i urządzeń budowlano-montaŝowych, naleŝy więc dokonać starannego wyboru miejsca składowania tych elementów oraz zadbać o właściwe ich ułoŝenie. Podczas transportu pionowego, załadunku bądź rozładunku materiałów instalacyjnych istnieje zagroŝenie upadku tych elementów z wysokości dotyczące pracowników oraz osób postronnych. 4. Przewidywane zagroŝenia występujące podczas realizacji robót budowlanych. Niniejsza inwestycja naleŝy do tych, których charakter stwarza ryzyko powstania zagroŝenia bezpieczeństwa i zdrowia ludzi w sferze ogólnej. Nie występują tutaj Ŝadne prace specjalistyczne, a jedynie typowe prace hydrauliczne. Zatem zagroŝenie moŝe pochodzić od uŝytkowania urządzeń lub niedbałości podczas wykonywania prac. Przykładem moŝe być np. uderzeniem przy demontaŝu rurociągiem stalowym lub grzejnikiem, a takŝe poparzeniem przy pracach spawalniczych i inne. Z uwagi na powyŝsze kierownik budowy przed przystąpieniem do wykonania robót zobowiązany jest do sporządzenia szczegółowego planu bezpieczeństwa i ochrony zdrowia, w którym powinny zostać ujęte podane poniŝej podstawowe informacje uwzględniające specyfikę przedstawionych w opracowaniu robót: Prace przy demontaŝu i montaŝu instalacji prowadzić z naleŝytą ostroŝnością, przy zachowaniu bezpieczeństwa przy pracach spawalniczych. Prace na wysokości ponad 1m traktowane są jako prace na wysokości. Wobec tego naleŝy przestrzegać wymogu stosowania zabezpieczeń. Ewentualne rusztowania muszą być stabilne i trwałe, zapewniające bezpieczeństwo pracującym na nich. Drabiny muszą być na stałe związane z rusztowaniem. Prace związane z przyłączaniem elektrycznym urządzeń w węźle cieplnym mogą wykonywać tylko osoby posiadające uprawnienia energetyczne. 5. Sposób prowadzenia instruktaŝu pracowników przed pracami niebezpiecznymi. Przed wykonaniem robót kierownik budowy winien przeprowadzić instruktaŝ dla pracowników dotyczący moŝliwych zagroŝeń, sposobów zapobiegających ich występowaniu oraz środków zaradczych, gdy zaistnieją. Pracownicy powinni być obeznani z uŝyciem środków i sprzętu ochrony osobistej i pierwszej pomocy oraz zaznajomieni z obowiązującymi ogólnymi przepisami BHP (Dz.U. 129 poz.844 z 1997 r.), przepisami dotyczącymi robót budowlano-montaŝowych (Dz.U. 13 poz.93 z 1972 r.) oraz przepisami Instalacja c.o. w budynku Zespołu Szkół Ponadgimnazjalnych nr 2 w Wejherowie przy ul. Strzeleckiej 9

8 P.H.U. MARPOL Luzino ul. Słonecza 7 tel./fax. (058) Systemy grzewcze, ciepłownicze, sanitarne, wentylacyjne BHP podczas eksploatacji maszyn i innych urządzeń technicznych do robót budowlanych (Dz.U. 118 poz z 2001 r.) 6. Środki techniczne i organizacyjne zapobiegające niebezpieczeństwom wynikającym z prowadzenia robót budowlanych. Z uwagi na powyŝsze kierownik budowy przed przystąpieniem do wykonania robót zobowiązany jest do sporządzenia szczegółowego planu bezpieczeństwa i ochrony zdrowia, w którym powinny zostać ujęte podane poniŝej podstawowe informacje uwzględniające specyfikę przedstawionych w opracowaniu robót: Prace przy montaŝu instalacji prowadzić z naleŝytą ostroŝnością, przy zachowaniu bezpieczeństwa przy pracach spawalniczych. Prace na wysokości ponad 1m traktowane są jako prace na wysokości. Wobec tego naleŝy przestrzegać wymogu stosowania zabezpieczeń. Ewentualne rusztowania muszą być stabilne i trwałe, zapewniające bezpieczeństwo pracującym na nich. Drabiny muszą być na stałe związane z rusztowaniem. Prace prowadzić na nienagazowanych przewodach Przygotowując zagospodarowanie terenu budowy naleŝy stosować się do obowiązujących wyŝej wymienionych przepisów BHP w zakresie odpowiadającym wykonywanym robotom budowlanym. Szczególnie naleŝy zwrócić uwagę na wykonanie prac spawalniczych i próby na gorąco po przeprowadzeniu prób szczelności i odbiorów końcowych. NaleŜy przedsięwziąć odpowiednie kroki, aby ograniczyć do minimum te zagroŝenia i opracować sposób działania, jeŝeli one wystąpią. Pracownicy powinni być poinformowani o kolejności wykonywania i zakresie prac budowlanych. Powinni posiadać aktualne wyniki badań lekarskich i być wykwalifikowani do wykonywania odpowiednich robót i obeznani ze sprzętem i środkami uŝywanymi podczas prac oraz z w/w przepisami BHP. Na terenie objętym pracami powinien być urządzony punkt pierwszej pomocy obsługiwany przez wyszkolonych w tym zakresie pracowników. NaleŜy równieŝ zamocować wykaz zawierający adresy i numery telefonów alarmowych. Przystępując do realizacji prac naleŝy wykonać: a) tymczasowe ogrodzenie i oznakowanie terenu prac budowlanych zgodnie z obowiązującymi przepisami b) opracować projekt organizacji ruchu w bezpośrednim sąsiedztwie prowadzonych robót c) zgłosić na 7 dni przed przystąpieniem do robót o terminie ich rozpoczęcia d) złoŝyć oświadczenie o podjęciu obowiązków kierownika budowy, e) kierownik budowy winien opracować plan bezpieczeństwa i ochrony zdrowia zgodnie z rozporządzeniem Dz.U. Nr 120 poz z 2003 r. opracował: mgr inŝ. Mariusz KryŜa Instalacja c.o. w budynku Zespołu Szkół Ponadgimnazjalnych nr 2 w Wejherowie przy ul. Strzeleckiej 9

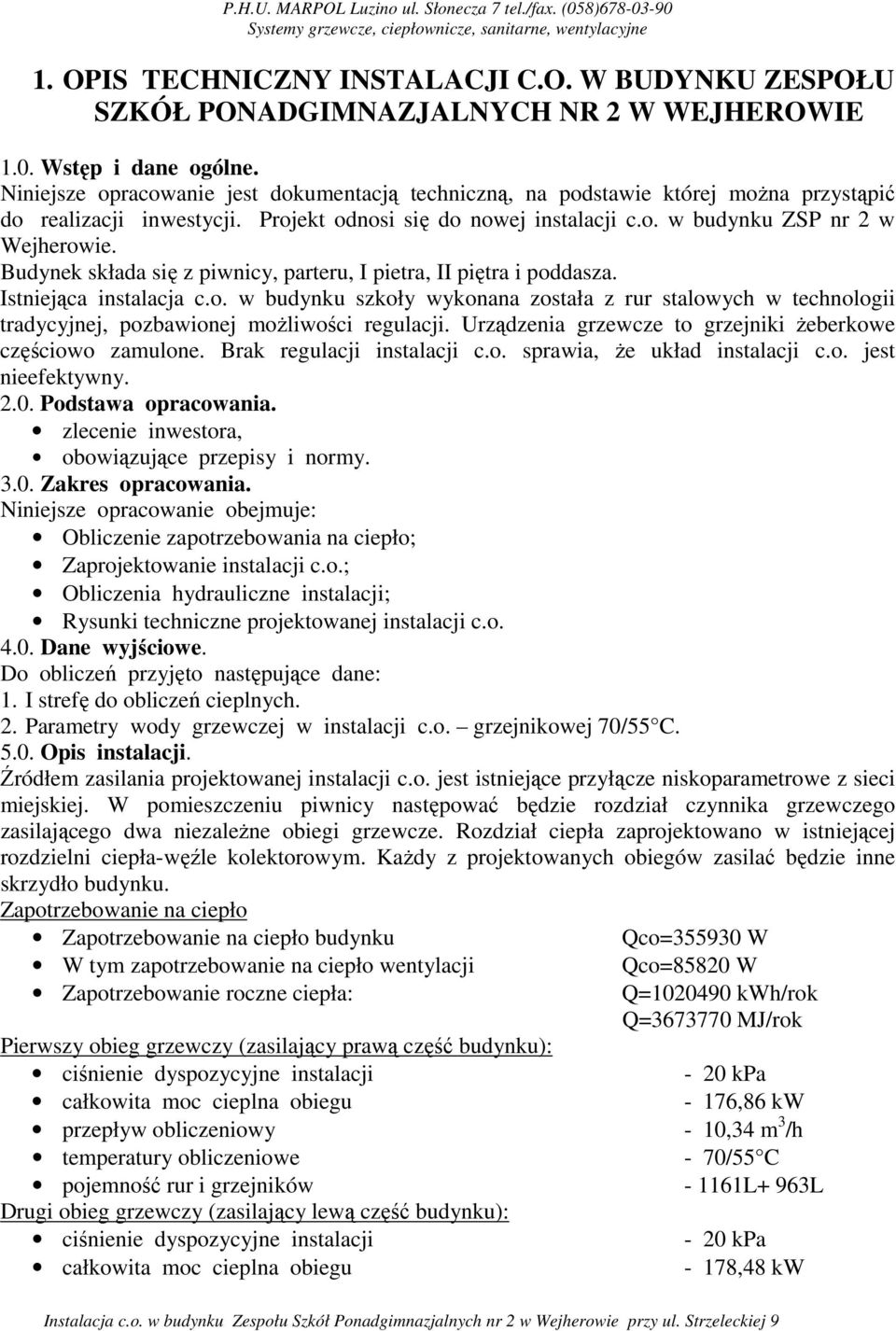

9 P.H.U. MARPOL Luzino ul. Słonecza 7 tel./fax. (058) Systemy grzewcze, ciepłownicze, sanitarne, wentylacyjne 1. OPIS TECHNICZNY INSTALACJI C.O. W BUDYNKU ZESPOŁU SZKÓŁ PONADGIMNAZJALNYCH NR 2 W WEJHEROWIE 1.0. Wstęp i dane ogólne. Niniejsze opracowanie jest dokumentacją techniczną, na podstawie której moŝna przystąpić do realizacji inwestycji. Projekt odnosi się do nowej instalacji c.o. w budynku ZSP nr 2 w Wejherowie. Budynek składa się z piwnicy, parteru, I pietra, II piętra i poddasza. Istniejąca instalacja c.o. w budynku szkoły wykonana została z rur stalowych w technologii tradycyjnej, pozbawionej moŝliwości regulacji. Urządzenia grzewcze to grzejniki Ŝeberkowe częściowo zamulone. Brak regulacji instalacji c.o. sprawia, Ŝe układ instalacji c.o. jest nieefektywny Podstawa opracowania. zlecenie inwestora, obowiązujące przepisy i normy Zakres opracowania. Niniejsze opracowanie obejmuje: Obliczenie zapotrzebowania na ciepło; Zaprojektowanie instalacji c.o.; Obliczenia hydrauliczne instalacji; Rysunki techniczne projektowanej instalacji c.o Dane wyjściowe. Do obliczeń przyjęto następujące dane: 1. I strefę do obliczeń cieplnych. 2. Parametry wody grzewczej w instalacji c.o. grzejnikowej 70/55 C Opis instalacji. Źródłem zasilania projektowanej instalacji c.o. jest istniejące przyłącze niskoparametrowe z sieci miejskiej. W pomieszczeniu piwnicy następować będzie rozdział czynnika grzewczego zasilającego dwa niezaleŝne obiegi grzewcze. Rozdział ciepła zaprojektowano w istniejącej rozdzielni ciepła-węźle kolektorowym. KaŜdy z projektowanych obiegów zasilać będzie inne skrzydło budynku. Zapotrzebowanie na ciepło Zapotrzebowanie na ciepło budynku Qco= W W tym zapotrzebowanie na ciepło wentylacji Zapotrzebowanie roczne ciepła: Qco=85820 W Q= kwh/rok Q= MJ/rok Pierwszy obieg grzewczy (zasilający prawą część budynku): ciśnienie dyspozycyjne instalacji - 20 kpa całkowita moc cieplna obiegu - 176,86 kw przepływ obliczeniowy - 10,34 m 3 /h temperatury obliczeniowe - 70/55 C pojemność rur i grzejników L+ 963L Drugi obieg grzewczy (zasilający lewą część budynku): ciśnienie dyspozycyjne instalacji - 20 kpa całkowita moc cieplna obiegu - 178,48 kw Instalacja c.o. w budynku Zespołu Szkół Ponadgimnazjalnych nr 2 w Wejherowie przy ul. Strzeleckiej 9

10 P.H.U. MARPOL Luzino ul. Słonecza 7 tel./fax. (058) Systemy grzewcze, ciepłownicze, sanitarne, wentylacyjne przepływ obliczeniowy - 10,44 m 3 /h temperatury obliczeniowe - 70/55 C pojemność rur i grzejników L+ 1010L 6.0. Rurociągi. Instalacja c.o. (przewody poziome rozdzielcze i piony) zaprojektowana została z rur stalowych. Przewody w technologii rur miedzianych układanych w systemie listwy przypodłogowej. Przewody zasilające grzejniki zaprojektowano z rur miedzianych prowadzić przy posadzce w otulinie z pianki polietylenowej gr. 9 mm. Urządzenia grzewcze grzejniki płytowe z podejściami dolnymi (typ V ). Podejścia poziome do grzejników zaprojektowano miedzianych lutowanych na lut miękki. Do regulacji instalacji przewidziano zawory regulacyjne podpionowe automatyczne z nastawą wstępną, króćcami kontrolno-pomiarowymi i moŝliwością spustu wody. Zawory regulacyjne montować na poszczególnych pionach w dolnym ich odcinku (na wejściu). Zawory regulacyjne wyposaŝyć dodatkowo w zawory odcinające umoŝliwiające odcięcie pionu bez ingerencji w nastawę. Przewody poziome stalowe w piwnicy rozdzielcze oraz piony naleŝy zamaskować obudową z płyt gipsowo-kartonowych, pozostawiając drzwiczki inspekcyjno-rewizje w miejscach odgałęzień i wszędzie tam, gdzie zamontowano zawory odcinające. Armaturę odcinającą naleŝy załoŝyć na wszystkich odgałęzieniach i pionach. Jednocześnie wszystkie piony powinny być wyposaŝone w armaturę odcinająco-spustową. Zabieg zabezpieczenia przewodów miedzianych przed zaprawą betonową wykonać bardzo starannie wszystkie miejsca starannie zaizolowane. Mocowanie przewodów do posadzki i podłogi wykonać za pomocą uchwytów. Przy zmianach tras przebiegu rurociągów naleŝy pamiętać o odpowietrzeniach w najwyŝszych punktach instalacji i odwodnieniach w najniŝszych punktach. Na dłuŝszych odcinkach wykonywać kompensacje U-kształtne. Przejścia przewodów przez ścianę i stropy naleŝy wyposaŝyć w tuleje ochronne pozwalające na swobodne ruchy termiczne. Na przejściach rurociągów przez ściany i przegrody naleŝy tuleje zamknąć kitem trwale plastycznym. Tuleja ochronna powinna być w sposób trwały osadzona w przegrodzie budowlanej. Tuleja powinna być rurą o średnicy wewnętrznej większej od średnicy zewnętrznej rury przewodu: co najmniej o 2 cm przy przejściu przez przegrodę pionową, co najmniej o 1 cm przy przejściu przez przegrodę poziomą. Tuleja ochronna powinna być dłuŝsza niŝ grubość przegrody pionowej o około 2 cm z kaŝdej strony, a przy przejściu przez strop powinna wystawać około 2 cm powyŝej posadzki i około 1 cm poniŝej tynku na stropie. W tulei nie powinno znajdować się Ŝadne połączenie rur przewodu 7.0. Połączenie grzejników w pomieszczeniu sali gimnastycznej. Instalację zasilającą grzejniki na ścianie zewnętrznej w pomieszczeniu sali gimnastycznej wykonać w układzie Tichelmana. Zachowując przedstawione na rzucie stopniowanie średnic rur odpowiednio dla zasilania i powrotu. Przewody prowadzić na ścianie tak, aby umoŝliwić ich zamaskowanie z uwzględnieniem izolacji przewodów. Do pomieszczenia sali gimnastyczne wprowadzić przewody w listwie przypodłogowej. Do wykonania właściwego maskowania przewodów instalacji c.o. niezbędnie jest wykonanie bruzdy ściennej o grubości warstwy tynku tj. 2-3cm wzdłuŝ trasy przebiegu rurociągów. Następnie przewody układać bezpośrednio w bruździe, co spłyci do połowy grubość przewodu poza licem ściany. Instalacja c.o. w budynku Zespołu Szkół Ponadgimnazjalnych nr 2 w Wejherowie przy ul. Strzeleckiej 9

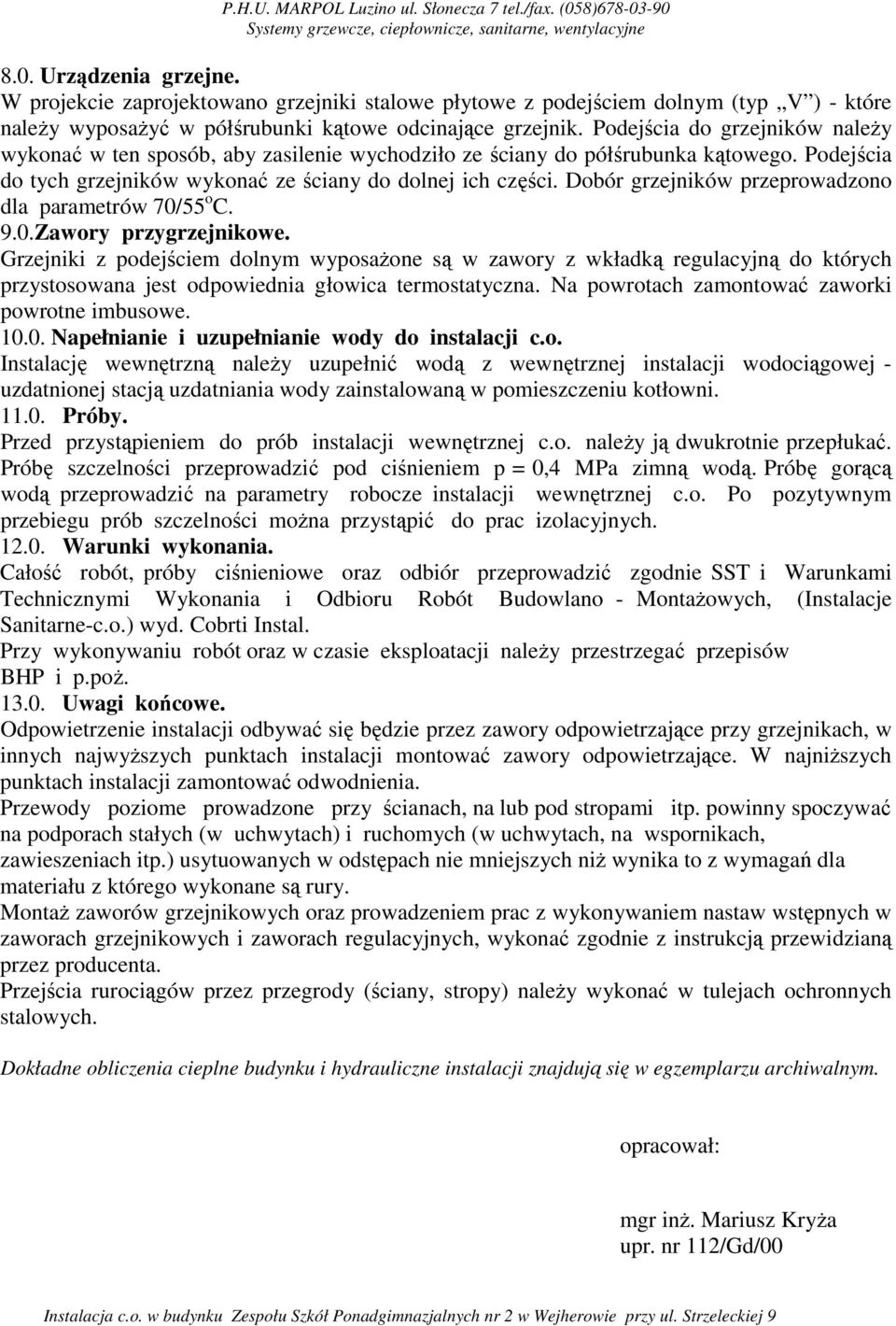

11 P.H.U. MARPOL Luzino ul. Słonecza 7 tel./fax. (058) Systemy grzewcze, ciepłownicze, sanitarne, wentylacyjne 8.0. Urządzenia grzejne. W projekcie zaprojektowano grzejniki stalowe płytowe z podejściem dolnym (typ V ) - które naleŝy wyposaŝyć w półśrubunki kątowe odcinające grzejnik. Podejścia do grzejników naleŝy wykonać w ten sposób, aby zasilenie wychodziło ze ściany do półśrubunka kątowego. Podejścia do tych grzejników wykonać ze ściany do dolnej ich części. Dobór grzejników przeprowadzono dla parametrów 70/55 o C. 9.0.Zawory przygrzejnikowe. Grzejniki z podejściem dolnym wyposaŝone są w zawory z wkładką regulacyjną do których przystosowana jest odpowiednia głowica termostatyczna. Na powrotach zamontować zaworki powrotne imbusowe Napełnianie i uzupełnianie wody do instalacji c.o. Instalację wewnętrzną naleŝy uzupełnić wodą z wewnętrznej instalacji wodociągowej - uzdatnionej stacją uzdatniania wody zainstalowaną w pomieszczeniu kotłowni Próby. Przed przystąpieniem do prób instalacji wewnętrznej c.o. naleŝy ją dwukrotnie przepłukać. Próbę szczelności przeprowadzić pod ciśnieniem p = 0,4 MPa zimną wodą. Próbę gorącą wodą przeprowadzić na parametry robocze instalacji wewnętrznej c.o. Po pozytywnym przebiegu prób szczelności moŝna przystąpić do prac izolacyjnych Warunki wykonania. Całość robót, próby ciśnieniowe oraz odbiór przeprowadzić zgodnie SST i Warunkami Technicznymi Wykonania i Odbioru Robót Budowlano - MontaŜowych, (Instalacje Sanitarne-c.o.) wyd. Cobrti Instal. Przy wykonywaniu robót oraz w czasie eksploatacji naleŝy przestrzegać przepisów BHP i p.poŝ Uwagi końcowe. Odpowietrzenie instalacji odbywać się będzie przez zawory odpowietrzające przy grzejnikach, w innych najwyŝszych punktach instalacji montować zawory odpowietrzające. W najniŝszych punktach instalacji zamontować odwodnienia. Przewody poziome prowadzone przy ścianach, na lub pod stropami itp. powinny spoczywać na podporach stałych (w uchwytach) i ruchomych (w uchwytach, na wspornikach, zawieszeniach itp.) usytuowanych w odstępach nie mniejszych niŝ wynika to z wymagań dla materiału z którego wykonane są rury. MontaŜ zaworów grzejnikowych oraz prowadzeniem prac z wykonywaniem nastaw wstępnych w zaworach grzejnikowych i zaworach regulacyjnych, wykonać zgodnie z instrukcją przewidzianą przez producenta. Przejścia rurociągów przez przegrody (ściany, stropy) naleŝy wykonać w tulejach ochronnych stalowych. Dokładne obliczenia cieplne budynku i hydrauliczne instalacji znajdują się w egzemplarzu archiwalnym. opracował: mgr inŝ. Mariusz KryŜa upr. nr 112/Gd/00 Instalacja c.o. w budynku Zespołu Szkół Ponadgimnazjalnych nr 2 w Wejherowie przy ul. Strzeleckiej 9

12 P.H.U. MARPOL Luzino ul. Słonecza 7 tel./fax. (058) Systemy grzewcze, ciepłownicze, sanitarne, wentylacyjne 2. OPIS TECHNICZNY ROZDZIELNI CIEPŁA W BUDYNKU ZESPOŁU SZKÓŁ PONADGIMNAZJALNYCH NR 2 W WEJHEROWIE 1.0. Wstęp i dane ogólne. Niniejsze opracowanie dotyczy wykonania nowej rozdzielni ciepła c.o. w budynku ZSP nr 2 w Wejherowie. W chwili obecnej budynek zasilany jest w ciepło z istniejące przyłącze niskoparametrowe z sieci miejskiej. Istniejąca rozdzielnia ciepła zlokalizowana jest w pomieszczeniu piwnicznym. Istniejąca rozdzielnia jest przestarzała technicznie i wymaga całkowitej wymiany. Parametry techniczne obiegów zasilanych z rozdzielni: 1. Qco (prawa strona budynku) = 176,86 kw 2. Qco (lewa strona budynku) = 178,48 kw 2.0. Technologia rozdzielni ciepła. Projektowana rozdzielnia będzie zlokalizowana w piwnicy istniejącego budynku szkoły. Rozdzielnię ciepła zaprojektowano na potrzeby c.o. Istniejącą rozdzielnię naleŝy zdemontować w całości. Do prac demontaŝowych naleŝy przystąpić po odłączeniu budynku od sieci niskoparametrowej. Istniejące rozdzielacze naleŝy wymienić na nowe z rur stalowych o średnicy 200mm i długości 1,0m - kaŝdy. W kolektorach głównych zaprojektowano wyjścia na dwa obiegi grzewcze c.o. Kompletne wyposaŝanie rozdzielni pokazano w części rysunkowej opracowania (rys. nr 14 Schemat technologiczny rozdzielni ciepła ) Przewody. Przewody rozprowadzające w rozdzielni zaprojektowano z rur stalowych czarnych ze szwem o połączeniach spawanych wg PN-84/H Rury układać natynkowo. Przy przejściu przewodów przez ściany osadzić w tulejach stalowych większych o 2 dymensje od średnicy rurociągów, oraz wypełnić materiałem elastycznym. W miejscach przejścia nie moŝe powinny być Ŝadnych połączeń rur. W najwyŝszych punktach instalację naleŝy odpowietrzyć poprzez zamontowanie automatycznych odpowietrzników Izolacja termiczna. Izolację termiczną rurociągów zaleca się wykonać otulina izolacyjna z pianki poliuretanowej o otwartych porach z płaszczem PVC i automatycznym zamknięciem. Grubość izolacji powinna być zgodna z PN-B-02421:2000. Instalacja c.o. w budynku Zespołu Szkół Ponadgimnazjalnych nr 2 w Wejherowie przy ul. Strzeleckiej 9

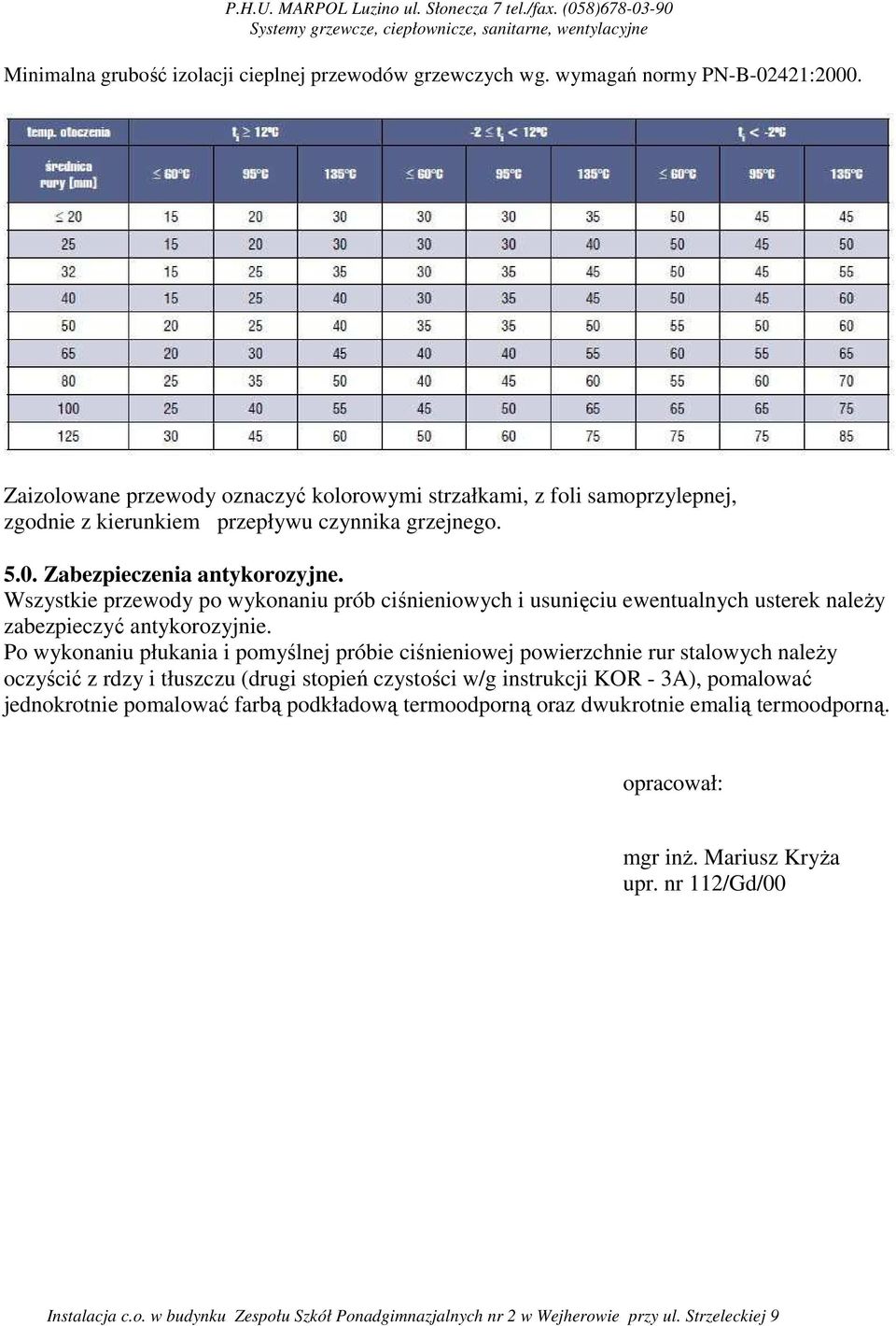

13 P.H.U. MARPOL Luzino ul. Słonecza 7 tel./fax. (058) Systemy grzewcze, ciepłownicze, sanitarne, wentylacyjne Minimalna grubość izolacji cieplnej przewodów grzewczych wg. wymagań normy PN-B-02421:2000. Zaizolowane przewody oznaczyć kolorowymi strzałkami, z foli samoprzylepnej, zgodnie z kierunkiem przepływu czynnika grzejnego Zabezpieczenia antykorozyjne. Wszystkie przewody po wykonaniu prób ciśnieniowych i usunięciu ewentualnych usterek naleŝy zabezpieczyć antykorozyjnie. Po wykonaniu płukania i pomyślnej próbie ciśnieniowej powierzchnie rur stalowych naleŝy oczyścić z rdzy i tłuszczu (drugi stopień czystości w/g instrukcji KOR - 3A), pomalować jednokrotnie pomalować farbą podkładową termoodporną oraz dwukrotnie emalią termoodporną. opracował: mgr inŝ. Mariusz KryŜa upr. nr 112/Gd/00 Instalacja c.o. w budynku Zespołu Szkół Ponadgimnazjalnych nr 2 w Wejherowie przy ul. Strzeleckiej 9

14

15

16

17

18

19

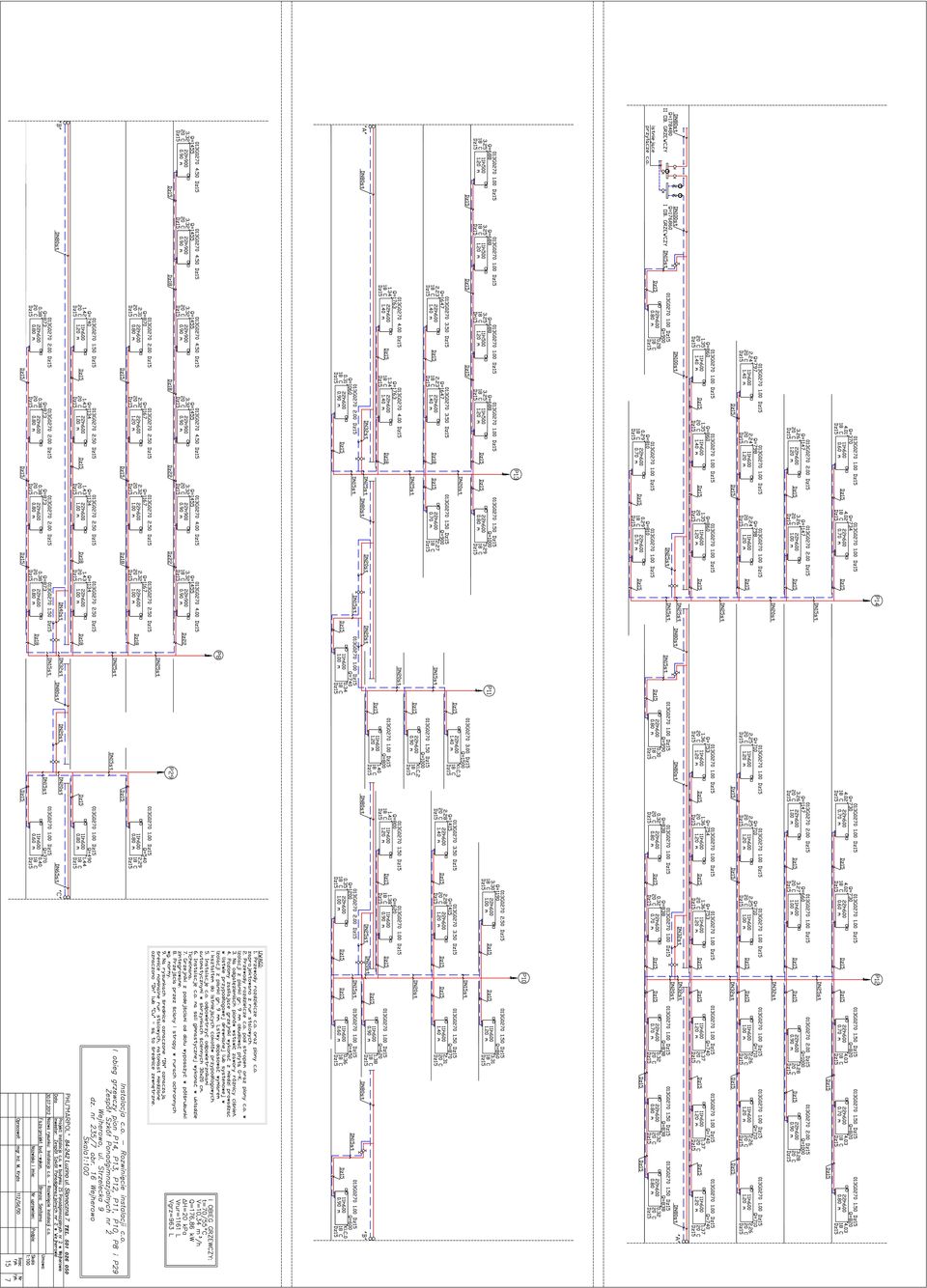

20

21

22

23

24

25

26

27

28
