1 Wentylacja i klimatyzacja Zabezpieczenie przeciwkondensacyjne kanałów wentylacyjnych ZALETY IZOLACJI Z NIEPALNEJ WEŁNY ROCKWOOL - chroni kanał przed kondensacją pary wodnej, - ogranicza straty energii podczas eksploatacji kanałów, - podnosi standard estetyczny wykonanej izolacji. 6 Zawiesie kanału Szpilki zgrzewane Taśma aluminiowa 6 Nakładka samozakleszczająca się samoprzylepna lub Kanał wentylacyjny

2 Wentylacja i klimatyzacja WYTYCZNE PROJEKTOWE MECHANIZM WYKRAPLANIA SIĘ PARY Z POWIETRZA Częstym zjawiskiem występującym w instalacjach wewnątrz budynków jest wykraplanie się pary wodnej na zimnych niezaizolowanych powierzchniach znajdujących się w pomieszczeniach o wysokiej temperaturze oraz o dużej wilgotności względnej powietrza. Intensywność tego zjawiska zależy od różnicy temperatur pomiędzy powierzchnią zimną (ściana kanału wentylacyjnego) a otoczeniem oraz od wilgotności względnej powietrza znajdującego się w tym pomieszczeniu. Rys.. Wykraplanie się pary wewnątrz kanału. zimne powietrze na zewnątrz kanału, np. 8 C ciepłe i wilgotne powietrze wewnątrz kanału, np. C i 7% Zasada wykonywania izolacji termicznej przeciwkondensacyjnej polega na szczelnym odgrodzeniu zimnej powierzchni od otoczenia w taki sposób, aby temperatura powierzchni izolacji była wyższa od temperatury punktu rosy. Dzięki temu zawarta w powietrzu para wodna nie będzie się wykraplać na powierzchni izolowanej, ani też na powierzchni zewnętrznej izolacji. Rys.. Wykraplanie się pary na zewnątrz kanału. ciepłe i wilgotne powietrze na zewnątrz kanału, np. C i 7% zimne powietrze wewnątrz kanału, np. 8 C TEMPERATURA PUNKTU ROSY W ZALEŻNOŚCI OD WILGOTNOŚCI I TEMPERATURY ŚREDNIEJ OTACZAJĄCEGO POWIETRZA PRZECIWDZIAŁANIE WYKRAPLANIU SIĘ PARY WODNEJ Z POWIETRZA Odpowiednio dobrana warstwa izolacji cieplnej na kanale wentylacyjnym powoduje przesunięcie temp. na zewnątrz kanału w bezpieczny obszar powyżej temp. punktu rosy. W tabeli poniżej przedstawiono wymagane grubości izolacji wykonanej za pomocą LAMELLA MAT WITH ALU FOIL lub KLIMAFIX, które w danych warunkach środowiskowych i przy danych temperaturach zapewniają skuteczną izolację przeciwkondensacyjną kanału wentylacyjnego.

3 6 Wentylacja i klimatyzacja GRUBOŚĆ IZOLACJI ZAPOBIEGAJĄCA KONDENSACJI PARY WODNEJ NA ŚCIANKACH KANAŁU WENTYLACYJNEGO, Zródło: Recknagel i inni: Poradnik Ogrzewanie i Klimatyzacja, EWFE - wydanie, Gdańsk 99: Katalog stropodachów, wydawnictwo BISTYP. Grubości izolacji przedstawione w tabeli zostały obliczone dla temp. czynnika w kanale wentylacyjnym +0 C. Jako kryteria doboru grubości izolacji przyjęto niedopuszczenie do wykroplenia się pary wodnej na zewnętrznej stronie izolacji oraz względy akustyczne pomieszczeń obsługiwanych przez przewody wentylacyjne. W przypadku występowania innych warunków cieplno-wilgotnościowych niż podane w powyższej tabeli, grubość izolacji LAMELLA MAT WITH ALU FOIL lub KLIMAFIX należy przyjąć indywidualnie.

4 Wentylacja i klimatyzacja 7 WYTYCZNE MONTAŻOWE LAMELLA MAT WITH ALU FOIL IZOLACJA KANAŁU PROSTOKĄTNEGO KLIMAFIX Rys... taśma aluminiowa samoprzylepna (szerokość 0 mm lub 7 mm),. nakładka samozakleszczająca się,. LAMELLA MAT WITH ALU FOIL,. szpilka (a. zgrzewana, b. klejona),. kanał wentylacyjny, 6. obejma mocująca. IZOLACJA KANAŁU OKRĄGŁEGO Rys... LAMELLA MAT WITH ALU FOIL,. kanał typu spiro,. taśma aluminiowa samoprzylepna. SPOSÓB DOCINANIA MAT OKRĄGŁE KANAŁY WENTYLACYJNE (średnica + grubość izolacji), KANAŁY O PROSTYCH KRAWĘDZIACH obwód + 8 grubość izolacji O skuteczności izolacji przeciwkondensacyjnej decyduje nie tylko prawidłowy dobór jej grubości, ale także jej szczelność (prawidłowa technologia montażu i jej dokładne wykonanie) oraz wystarczająco duży opór dyfuzyjny warstwy nośnej materiału izolacyjnego, w tym przypadku specjalnie zbrojonej folii aluminiowej. Maty lamelowe są lekkie i nie obciążają dodatkowo konstrukcji kanału. Montaż mat lamelowych wykonuje się przy pomocy prostych technik instalacyjnych, opartych na stosowaniu szpilek mocujących w ilości szt./m² (zgrzewanych, spawanych lub klejonych), taśm, obejm lub opasek. Warstwę maty należy nałożyć na zamocowane uprzednio szpilki, następnie zabezpieczyć specjalnymi nakładkami samozakleszczającymi się i odciąć wystające końcówki szpilek. W przypadku szpilek klejonych trzeba dokładnie oczyścić i odtłuścić powierzchnię kanału. Krawędzie styków poszczególnych odcinków warstw nośnych mat należy zawsze ze sobą dokładnie skleić. Jeżeli wykonana izolacja ma być izolacją przeciwkondensacyjną, trzeba zwrócenia szczególnej uwagi na szczelność wszystkich połączeń klejonych i przejść szpilek przez warstwę folii. Dzięki warstwie kleju ułożenie maty lamelowej typu KLIMAFIX na kanale wentylacyjnym odbywa się w prosty i szybki sposób. Warstwa kleju gwarantuje trwałość połączenia i nie traci swoich właściwości po upływie dłuższego czasu. Dzięki braku konieczności użycia gwoździ, szpilek, taśm, obejm lub opasek montaż maty KLIMAFIX można skrócić nawet do % w stosunku do tradycyjnych mat lamelowych. Przy montażu maty KLIMAFIX należy zwrócić uwagę na jej równomierne rozłożenie na kanale wentylacyjnym. Matę montuje się etapowo: należy odciąć żądany kawałek maty i na odcinku około 0 cm zdjąć folię ochronną w kierunku zgodnym ze strukturą produktu. Następnie należy mocno docisnąć matę na całej powierzchni ruchem dłoni poruszającej się od środka na zewnątrz. Po jednorazowym dociśnięciu położenie maty nie jest możliwe do skorygowania. WARUNKI UKŁADANIA MATY Izolowane powierzchnie powinny być suche, czyste i odtłuszczone. Optymalna temperatura układania mat wynosi od + C do C. UWAGI MONTAŻOWE W sytuacjach, w których konieczne jest zastosowanie izolacji o grubości 0 mm warstwa samoprzylepna pełni w montażu jedynie pomocniczą rolę. Dodatkowe użycie mechanicznych elementów montażowych wymagane jest również w przypadku kanałów szerszych niż 00 mm oraz długich kanałów pionowych. Rodzaj użytego elementu montażowego powinien zostać wybrany indywidualnie na miejscu przez doświadczonego montażystę. Zarówno poprzeczne jak i wzdłużne nacięcia należy wykończyć samoprzylepną zbrojoną taśmą aluminiową o szerokości przynajmniej 0 mm. Taśmę należy nakładać zgodnie z zaleceniami producenta. W przypadku zastosowania izolacji na kanałach zewnętrznych, narażonych na czynniki atmosferyczne, konieczne jest wykończenie izolacji płaszczem ochronnym.

5 8 Wentylacja i klimatyzacja Zabezpieczenie ogniochronne kanałów wentylacyjnych ZALETY IZOLACJI Z NIEPALNEJ WEŁNY ROCKWOOL - zabezpiecza przeciwogniowo kanał wentylacyjny w klasie odporności od 0, do,0 godzin, - zapewnia ochronę ppoż. zarówno kanałom prostokątnym z blachy stalowej, jak i kanałom okrągłym typu spiro, - dodatkowe obciążanie kanałów materiałem izolacyjnym nie wymaga stosowania bardziej wytrzymałych systemów zamocowań. 6 Zawiesie kanału Kanał wentylacyjny Płyty Szpilki zgrzewane Nakładka samozakleszczająca się Klej 6 6 Klej Taśma aluminiowa samoprzylepna Okładzina z folii aluminiowej 6 Zawiesie kanału Kanał wentylacyjny typu spiro lub

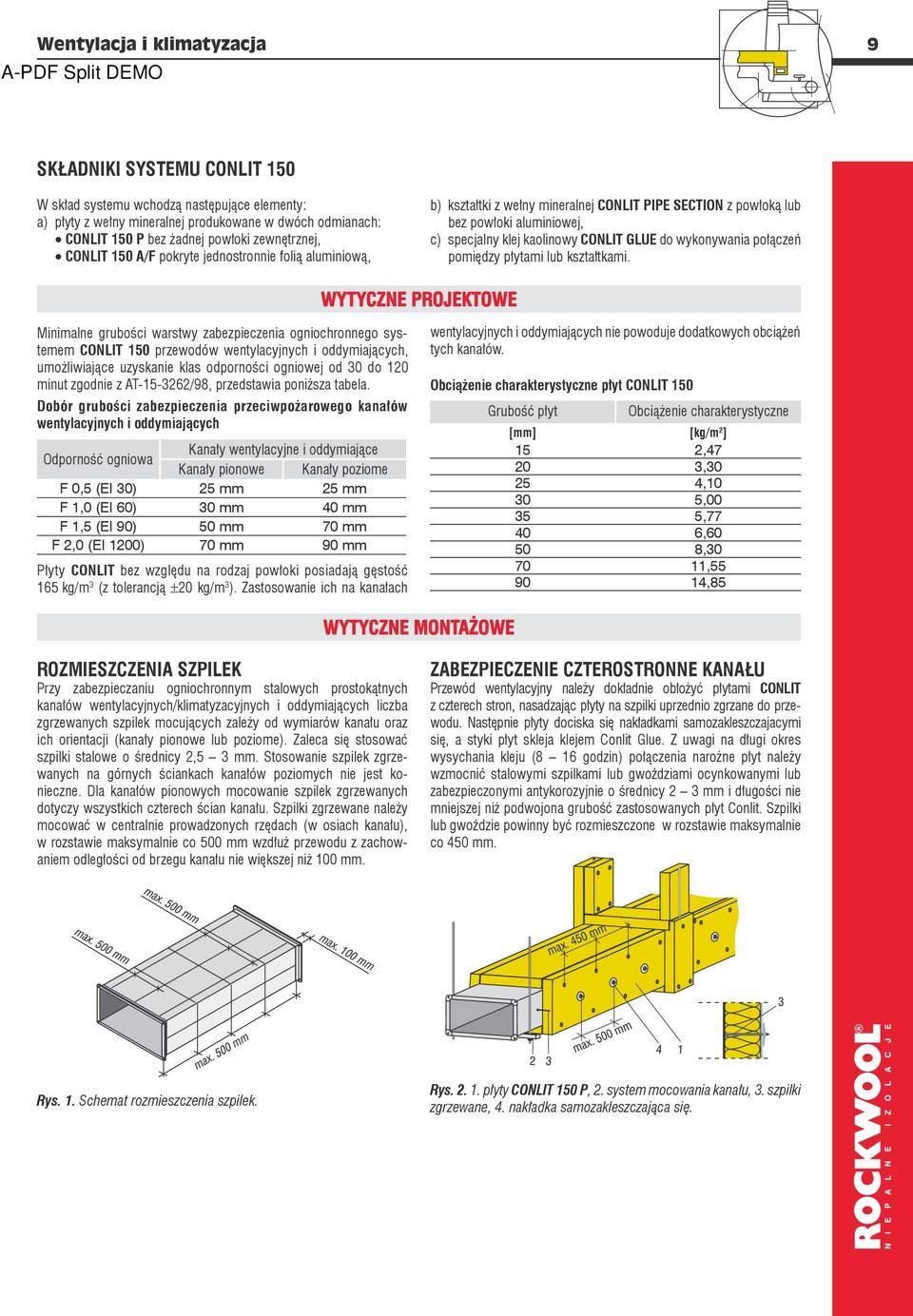

6 Wentylacja i klimatyzacja 9 SKŁADNIKI SYSTEMU CONLIT 0 W skład systemu wchodzą następujące elementy: a) płyty z wełny mineralnej produkowane w dwóch odmianach: CONLIT 0 P bez żadnej powłoki zewnętrznej, CONLIT 0 A/F pokryte jednostronnie folią aluminiową, b) kształtki z wełny mineralnej CONLIT PIPE SECTION z powłoką lub bez powłoki aluminiowej, c) specjalny klej kaolinowy CONLIT GLUE do wykonywania połączeń pomiędzy płytami lub kształtkami. WYTYCZNE PROJEKTOWE Minimalne grubości warstwy zabezpieczenia ogniochronnego systemem CONLIT 0 przewodów wentylacyjnych i oddymiających, umożliwiające uzyskanie klas odporności ogniowej od do 0 minut zgodnie z AT--6/98, przedstawia poniższa tabela. Dobór grubości zabezpieczenia przeciwpożarowego kanałów wentylacyjnych i oddymiających Odporność ogniowa Kanały wentylacyjne i oddymiające Kanały pionowe Kanały poziome F 0, (EI ) mm mm F,0 (EI 60) mm 0 mm F, (EI 90) 0 mm 70 mm F,0 (EI 00) 70 mm 90 mm Płyty CONLIT bez względu na rodzaj powłoki posiadają gęstość 6 kg/m (z tolerancją ±0 kg/m ). Zastosowanie ich na kanałach wentylacyjnych i oddymiających nie powoduje dodatkowych obciążeń tych kanałów. Obciążenie charakterystyczne płyt CONLIT 0 Grubość płyt Obciążenie charakterystyczne [mm] [kg/m ],7 0,,0,00,77 0 6,60 0 8, 70, 90,8 WYTYCZNE MONTAŻOWE ROZMIESZCZENIA SZPILEK Przy zabezpieczaniu ogniochronnym stalowych prostokątnych kanałów wentylacyjnych/klimatyzacyjnych i oddymiających liczba zgrzewanych szpilek mocujących zależy od wymiarów kanału oraz ich orientacji (kanały pionowe lub poziome). Zaleca się stosować szpilki stalowe o średnicy, mm. Stosowanie szpilek zgrzewanych na górnych ściankach kanałów poziomych nie jest konieczne. Dla kanałów pionowych mocowanie szpilek zgrzewanych dotyczy wszystkich czterech ścian kanału. Szpilki zgrzewane należy mocować w centralnie prowadzonych rzędach (w osiach kanału), w rozstawie maksymalnie co 00 mm wzdłuż przewodu z zachowaniem odległości od brzegu kanału nie większej niż 00 mm. ZABEZPIECZENIE CZTEROSTRONNE KANAŁU Przewód wentylacyjny należy dokładnie obłożyć płytami CONLIT z czterech stron, nasadzając płyty na szpilki uprzednio zgrzane do przewodu. Następnie płyty dociska się nakładkami samozakleszczajacymi się, a styki płyt skleja klejem Conlit Glue. Z uwagi na długi okres wysychania kleju (8 6 godzin) połączenia narożne płyt należy wzmocnić stalowymi szpilkami lub gwoździami ocynkowanymi lub zabezpieczonymi antykorozyjnie o średnicy mm i długości nie mniejszej niż podwojona grubość zastosowanych płyt Conlit. Szpilki lub gwoździe powinny być rozmieszczone w rozstawie maksymalnie co 0 mm. Rys.. Schemat rozmieszczenia szpilek. Rys... płyty CONLIT 0 P,. system mocowania kanału,. szpilki zgrzewane,. nakładka samozakleszczająca się.

7 0 Wentylacja i klimatyzacja ZABEZPIECZENIE TRÓJSTRONNE KANAŁU Przy zabezpieczaniu kanału z trzech stron element masywny, z którymi styka się kanał (np. strop) powinien mieć co najmniej tą sama klasę odporności ogniowej, co wykonywane zabezpieczenie. Między górną ścianą stalowego kanału i stropem z każdej strony przewodu i wzdłuż jego długości - należy umieścić pasek z płyty Conlit o szerokości 00 mm i grubości co najmniej mm. Płyty boczne zabezpieczenia są łączone i mocowane szpilkami do pasków jak w połączeniu narożnym czterostronnym. Rys... właściwa warstwa zabezpieczenia CONLIT 0 A/F,. pasek płyt CONLIT 0 P (min. x 00 mm),. szpilka,. spoina CONLIT GLUE,. system mocowania kanału, 6. szpilka zgrzewana i nakładka samozakleszczająca się. ZABEZPIECZENIE DWUSTRONNE KANAŁU Zabezpieczenie przewodu z dwóch stron wykonuje się analogicznie jak przy zabezpieczeniu z trzech stron. Rys... szpilka,. izolacja właściwa z płyt CONLIT 0 A/F,. spoina CONLIT GLUE,. murek ogniowy,. system mocowania kanału, 6. pasek płyt CONLIT 0 P, 7. szpilka zgrzewana i nakładka samozakleszczająca się. SPOSOBY ŁĄCZENIA PŁYT CONLIT Rys.. Połączenie narożne na styk ukośny (bez szpilek mocujących) stosowane dla płyt CONLIT 0 A/F. poszczególnych odcinków kanałów, zawiesi i innych elementów mocujących. Należy przestrzegać zasady zapewnienia grubości izolacji w każdym miejscu izolowanego urządzenia lub instalacji, nie mniejszej niż grubość dobrana przez projektanta. Zarówno zawiesia, jak i połączenia kanałów można zabezpieczyć poprzez zastosowanie klocków o przekroju teowym lub klocków prostokątnych. Rys. 8. Zabezpieczenie połączeń kołnierzowych kanałów (klocek o przekroju teowym). Rys. 9. Zabezpieczenie połączeń kołnierzowych kanałów (klocek o przekroju prostokątnym). Rys. 0. Zabezpieczenie zawiesi kanału (klocek o przekroju teowym). Rys.. Zabezpieczenie zawiesi kanału (klocek o przekroju prostokątnym). Wszystkie połączenia powinny być wzmocnione klejem CONLIT i szpilką. W przypadku płyt CONLIT A/F w miejscu klejenia klocków folia aluminiowa powinna być usunięta z płyt na szerokość 0 mm po obu stronach, aby klej łączył wełnę z wełną. KANAŁY WENTYLACYJNE OKRĄGŁE Na kanałach okrągłych typu spiro zabezpieczenia ogniochronne wykonuje się za pomocą gotowych elementów izolacyjnych, tj. otulin CONLIT PIPE SECTION. Ten sposób wykonania zabezpieczeń ułatwia i przyspiesza montaż oraz pozwala zachować pierwotny kształt izolowanego kanału, co ma istotne znaczenie z architektonicznego punktu widzenia. gr. izolacji gr. izolacji gr. izolacji gr. izolacji Rys. 6. Połączenie narożne na styk prosty (szpilki mocujące). klej CONLIT Rys. 7. Połączenie osiowe (bez szpilek mocujących). Połączenia płyt CONLIT należy zawsze wzmocnić klejem CONLIT. SPOSOBY MONTAŻU PŁYT CONLIT PRZY POŁĄCZENIACH KANAŁÓW I PRZY ZAWIESIACH Przy zabezpieczaniu kanałów wentylacyjnych i oddymiających szczególną uwagę należy zwrócić na miejsca połączeń kołnierzowych Rys.. Zabezpieczenie ogniochronne kanałów spiro :. zabezpieczenie elementów mocowania - kształtki lub płyty,. CONLIT PIPE SECTION,. system mocowania kanału,. kanał typu spiro,. opaski mocujące, 6. spoina CONLIT GLUE.

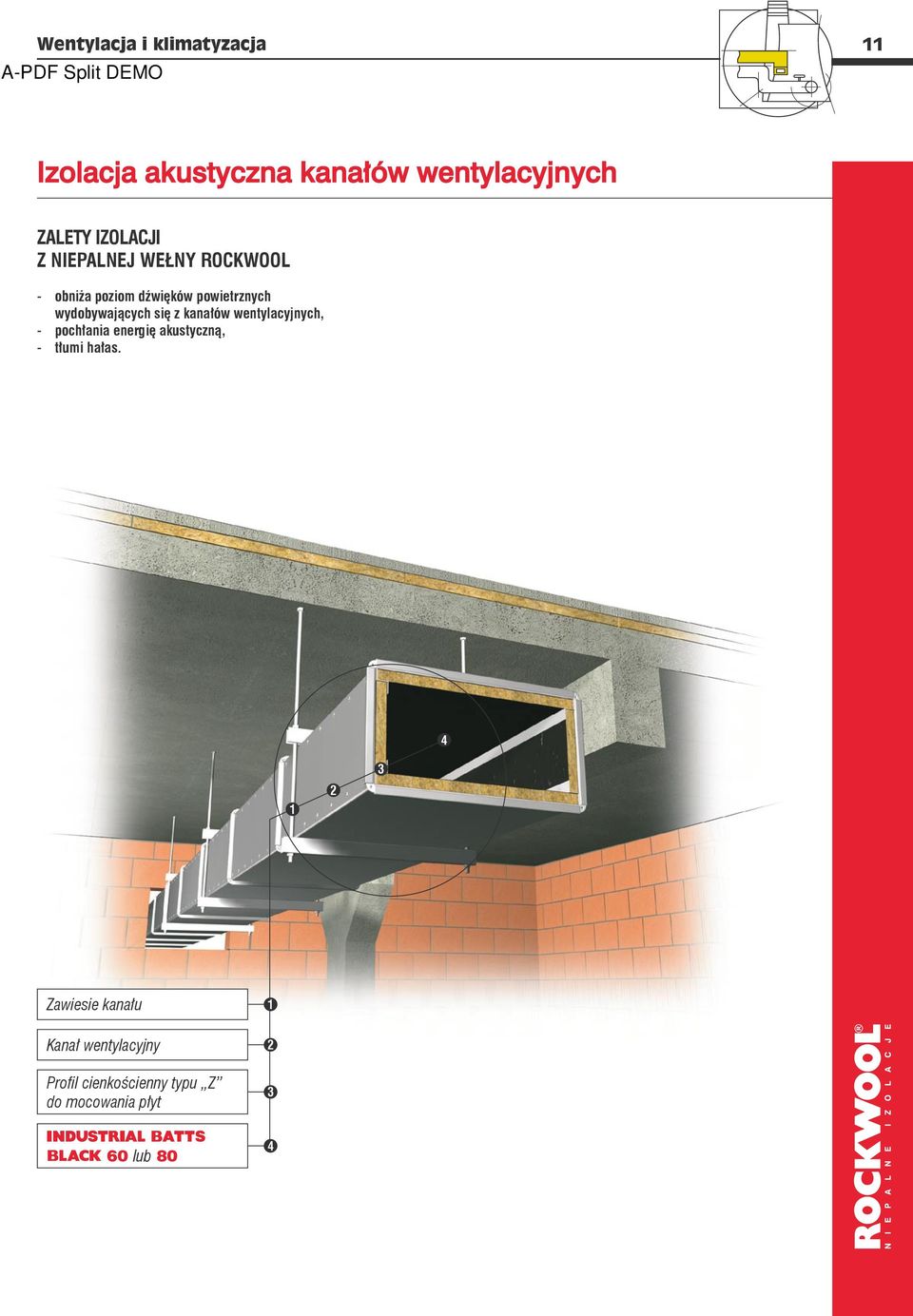

8 Wentylacja i klimatyzacja Izolacja akustyczna kanałów wentylacyjnych ZALETY IZOLACJI Z NIEPALNEJ WEŁNY ROCKWOOL - obniża poziom dźwięków powietrznych wydobywających się z kanałów wentylacyjnych, - pochłania energię akustyczną, - tłumi hałas. Zawiesie kanału Kanał wentylacyjny Profil cienkościenny typu Z do mocowania płyt 60 lub 80

9 Wentylacja i klimatyzacja Dopuszczalny poziom dźwięków przenoszących się z pomieszczenia do pomieszczenia przeznaczonego do przebywania ludzi przez przewody wentylacyjne powinien być zgodny z wymaganiami PN-87/B-0-0 wg poniższej tabeli. Przeznaczenie pomieszczenia Pomieszczenia mieszkalne w bu dynkach mieszkal nych, internatach, hotelach trzy gwiazdkowych i wyższych Pokoje w hotelach kategorii niższych Sale konferencyjne Pomieszczenia do pracy umysłowej wymagającej silnej koncentracji uwagi Klasy i pracownie szkolne (za wyją tkiem pracowni technicznych), sale wykładowe, audytoria Sale kawiarniane i restauracyjne Sale sklepowe Sale operacyjne Pokoje chorych w szpitalach i sanatoriach Pokoje chorych na oddziałach intensywnej opieki medycznej Dopuszczalny równoważny poziom dźwięku A hałasu przenikającego do pomieszczenia od wszystkich źródeł hałasu łącznie L Aeq [db] Poziom dźwięków powietrznych można obniżyć (wytłumić) poprzez: - zastosowanie izolacji akustycznej na zewnątrz lub wewnątrz kanałów wentylacyjnych, - zastosowanie tłumików akustycznych absorbujących dźwięki. IZOLACJA NA ZEWNĄTRZ KANAŁÓW Izolację akustyczną na zewnątrz kanałów wentylacyjnych wykonuje się matami o nazwie LAMELLA MAT WITH ALU FOIL z okładziną WYTYCZNE PROJEKTOWE Dopuszczalny poziom dźwięku A hałasu przenikającego do pomieszczenia od wy posażenia technicznego budynku oraz innych urządzeń w budynku i poza budynkiem Średni poziom dźwięku A, (L Am) przy hałasie ustalonym, np. pochodzącym od centralnego ogrzewania, wentylacji, stacji transformatorowych lub równoważny poziom dźwięku A (L Aeq) przy hałasie nieustalonym [db] z folii aluminiowej. Folia aluminiowa oprócz właściwości akustycznych dodatkowo zabezpiecza przed wykropleniem się pary wodnej na ściankach kanału. W celu określenia izolacyjności akustycznej R dla mat LAMELLA MAT WITH ALU FOIL dla poszczególnych częstotliwości, przeprowadzone zostały badania akustyczne (przez ITC w Łodzi) na stoisku odwzorującym rzeczywiste warunki pracy kanałów wentylacyjnych. IZOLACYJNOŚĆ AKUSTYCZNA LAMELLA MAT WITH ALU FOIL Maksymalny poziom dźwięku A, (L Amax) przy hałasie nieustalonym [db] w dzień w nocy w dzień w nocy w dzień w nocy

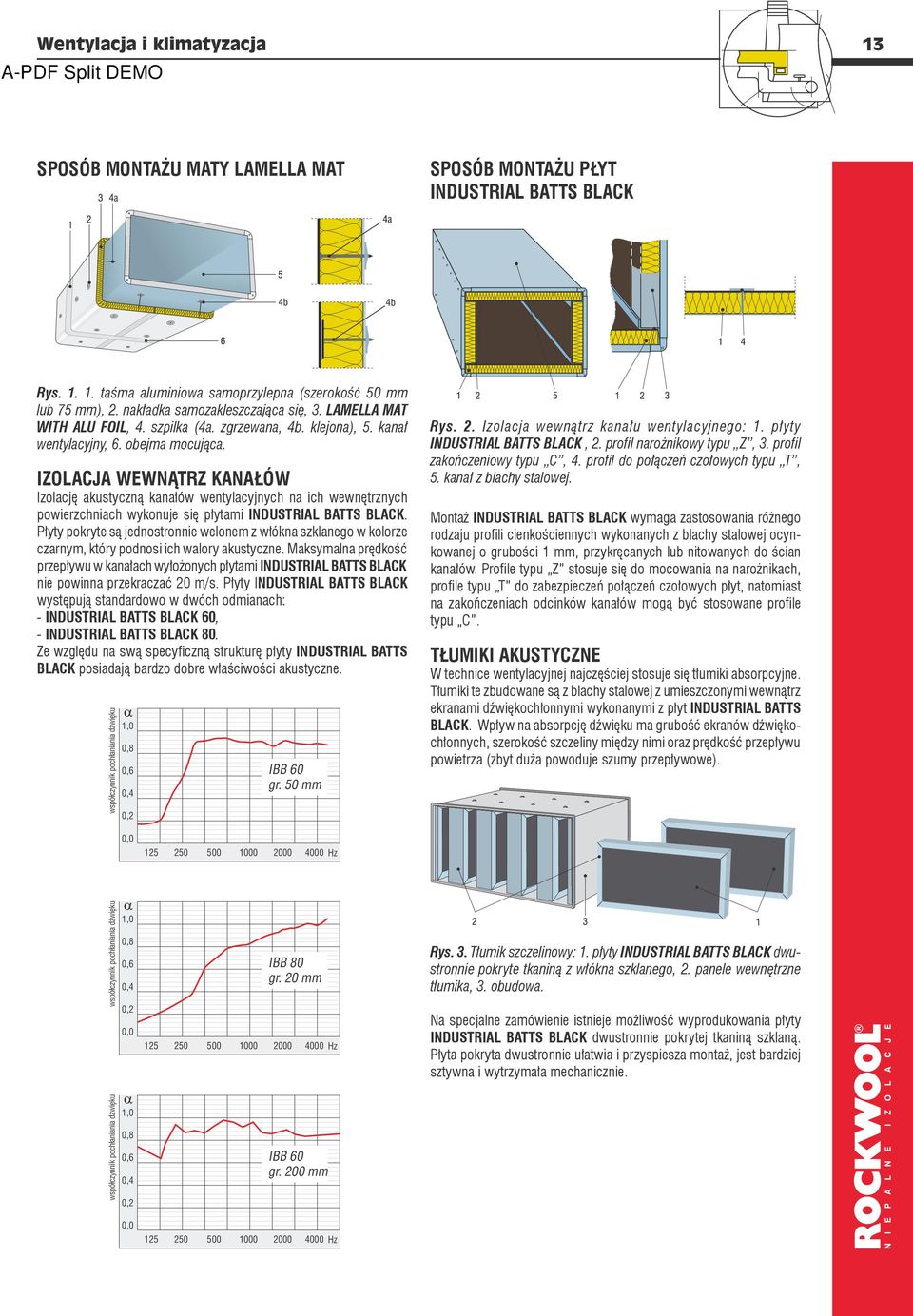

10 Wentylacja i klimatyzacja SPOSÓB MONTAŻU MATY LAMELLA MAT SPOSÓB MONTAŻU PŁYT INDUSTRIAL BATTS BLACK Rys... taśma aluminiowa samoprzylepna (szerokość 0 mm lub 7 mm),. nakładka samozakleszczająca się,. LAMELLA MAT WITH ALU FOIL,. szpilka (a. zgrzewana, b. klejona),. kanał wentylacyjny, 6. obejma mocująca. IZOLACJA WEWNĄTRZ KANAŁÓW Izolację akustyczną kanałów wentylacyjnych na ich wewnętrznych powierzchniach wykonuje się płytami INDUSTRIAL BATTS BLACK. Płyty pokryte są jednostronnie welonem z włókna szklanego w kolorze czarnym, który podnosi ich walory akustyczne. Maksymalna prędkość przepływu w kanałach wyłożonych płytami INDUSTRIAL BATTS BLACK nie powinna przekraczać 0 m/s. Płyty INDUSTRIAL BATTS BLACK występują standardowo w dwóch odmianach: - INDUSTRIAL BATTS BLACK 60, - INDUSTRIAL BATTS BLACK 80. Ze względu na swą specyficzną strukturę płyty INDUSTRIAL BATTS BLACK posiadają bardzo dobre właściwości akustyczne. współczynnik pochłaniania dźwięku,0 0,8 0,6 0, 0, IBB 60 gr. 0 mm Rys.. Izolacja wewnątrz kanału wentylacyjnego:. płyty INDUSTRIAL BATTS BLACK,. profil narożnikowy typu Z,. profil zakończeniowy typu C,. profil do połączeń czołowych typu T,. kanał z blachy stalowej. Montaż INDUSTRIAL BATTS BLACK wymaga zastosowania różnego rodzaju profili cienkościennych wykonanych z blachy stalowej ocynkowanej o grubości mm, przykręcanych lub nitowanych do ścian kanałów. Profile typu Z stosuje się do mocowania na narożnikach, profile typu T do zabezpieczeń połączeń czołowych płyt, natomiast na zakończeniach odcinków kanałów mogą być stosowane profile typu C. TŁUMIKI AKUSTYCZNE W technice wentylacyjnej najczęściej stosuje się tłumiki absorpcyjne. Tłumiki te zbudowane są z blachy stalowej z umieszczonymi wewnątrz ekranami dźwiękochłonnymi wykonanymi z płyt INDUSTRIAL BATTS BLACK. Wpływ na absorpcję dźwięku ma grubość ekranów dźwiękochłonnych, szerokość szczeliny między nimi oraz prędkość przepływu powietrza (zbyt duża powoduje szumy przepływowe). 0, Hz współczynnik pochłaniania dźwięku,0 0,8 0,6 0, 0, 0,0 IBB 80 gr. 0 mm Hz Rys.. Tłumik szczelinowy:. płyty INDUSTRIAL BATTS BLACK dwustronnie pokryte tkaniną z włókna szklanego,. panele wewnętrzne tłumika,. obudowa. Na specjalne zamówienie istnieje możliwość wyprodukowania płyty INDUSTRIAL BATTS BLACK dwustronnie pokrytej tkaniną szklaną. Płyta pokryta dwustronnie ułatwia i przyspiesza montaż, jest bardziej sztywna i wytrzymała mechanicznie. współczynnik pochłaniania dźwięku,0 0,8 0,6 0, 0, IBB 60 gr. 00 mm 0, Hz

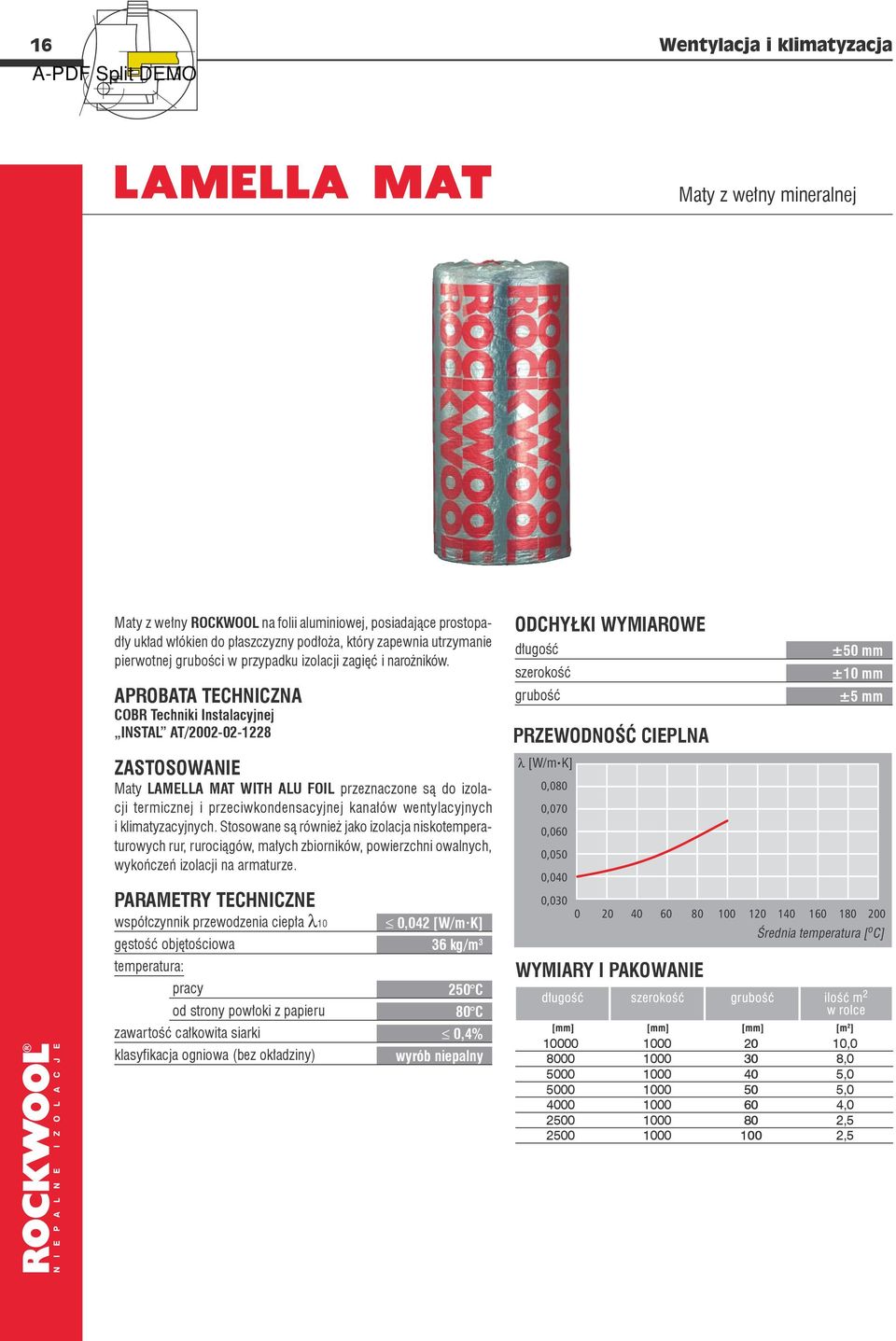

11 6 Wentylacja i klimatyzacja Maty z wełny mineralnej Maty z wełny ROCKWOOL na folii aluminiowej, posiadające prostopadły układ włókien do płaszczyzny podłoża, który zapewnia utrzymanie pierwotnej grubości w przypadku izolacji zagięć i narożników. APROBATA TECHNICZNA COBR Techniki Instalacyjnej INSTAL AT/ ZASTOSOWANIE Maty LAMELLA MAT WITH ALU FOIL przeznaczone są do izolacji termicznej i przeciwkondensacyjnej kanałów wentylacyjnych i klimatyzacyjnych. Stosowane są również jako izolacja niskotemperaturowych rur, rurociągów, małych zbiorników, powierzchni owalnych, wykończeń izolacji na armaturze. PARAMETRY TECHNICZNE współczynnik przewodzenia ciepła λ0 gęstość objętościowa temperatura: pracy od strony powłoki z papieru zawartość całkowita siarki klasyfikacja ogniowa (bez okładziny) 0,0 [W/m K] 6 kg/m 0,% 0 C 80 C 0,% wyrób niepalny ODCHYŁKI WYMIAROWE długość szerokość grubość PRZEWODNOŚĆ CIEPLNA λ [W/m K] ±0 mm ±0 mm ± mm 0,080 0,070 0,060 0,00 0,00 0, o Średnia temperatura [ C] WYMIARY I PAKOWANIE , , , , , , ,

12 Wentylacja i klimatyzacja 7 Maty z wełny mineralnej Samoprzylepna mata lamelowa z wełny Rockwool posiadająca prostopadły układ włókien do płaszczyzny podłoża, który sprawia, że mata jest mocna i sprężysta, nie zmienia swej pierwotnej grubości na płaszczyznach płaskich, zagięciach i narożnikach. Spośród innych mat typu lamelowego KLIMAFIX wyróżnia fabrycznie nałożona warstwa kleju na całej powierzchni wełny, zabezpieczona prostą do zdjęcia przed montażem folią PE. APROBATA TECHNICZNA COBR Techniki Instalacyjnej INSTAL AT/ ODCHYŁKI WYMIAROWE długość szerokość grubość PRZEWODNOŚĆ CIEPLNA ±0 mm ±0 mm ± mm ZASTOSOWANIE Maty KLIMAFIX przeznaczone są do izolacji termicznej i przeciwkondensacyjnej kanałów wentylacyjnych i klimatyzacyjnych o przekroju prostokątnym i kołowym. Wszystkie izolowane powierzchnie powinny być suche, czyste i odtłuszczone. Optymalna temperatura montażu wynosi od C do C. Produkt należy chronić przed mrozem. PARAMETRY TECHNICZNE współczynnik przewodzenia ciepła λ0 gęstość objętościowa temperatura: pracy montażu klasyfikacja ogniowa (bez okładziny) 0,0 [W/m K] 6 kg/m 0,% 0 C od C do C wyrób niepalny WYMIARY I PAKOWANIE , , , ,0
