1 STALOWY KOCIOŁ olej/gaz G A R A N T INSTRUKCJA OBSŁUGI, INSTALACJI, DANE TECHNICZNE "SCHEER" SOCHACZEW ul. Sobieskiego 6 tel/fax (0-46) ; ; Internet : scheer.com.pl scheer@scheer.com.pl DANE FIRMY INSTALUJĄCEJ 1

2 2

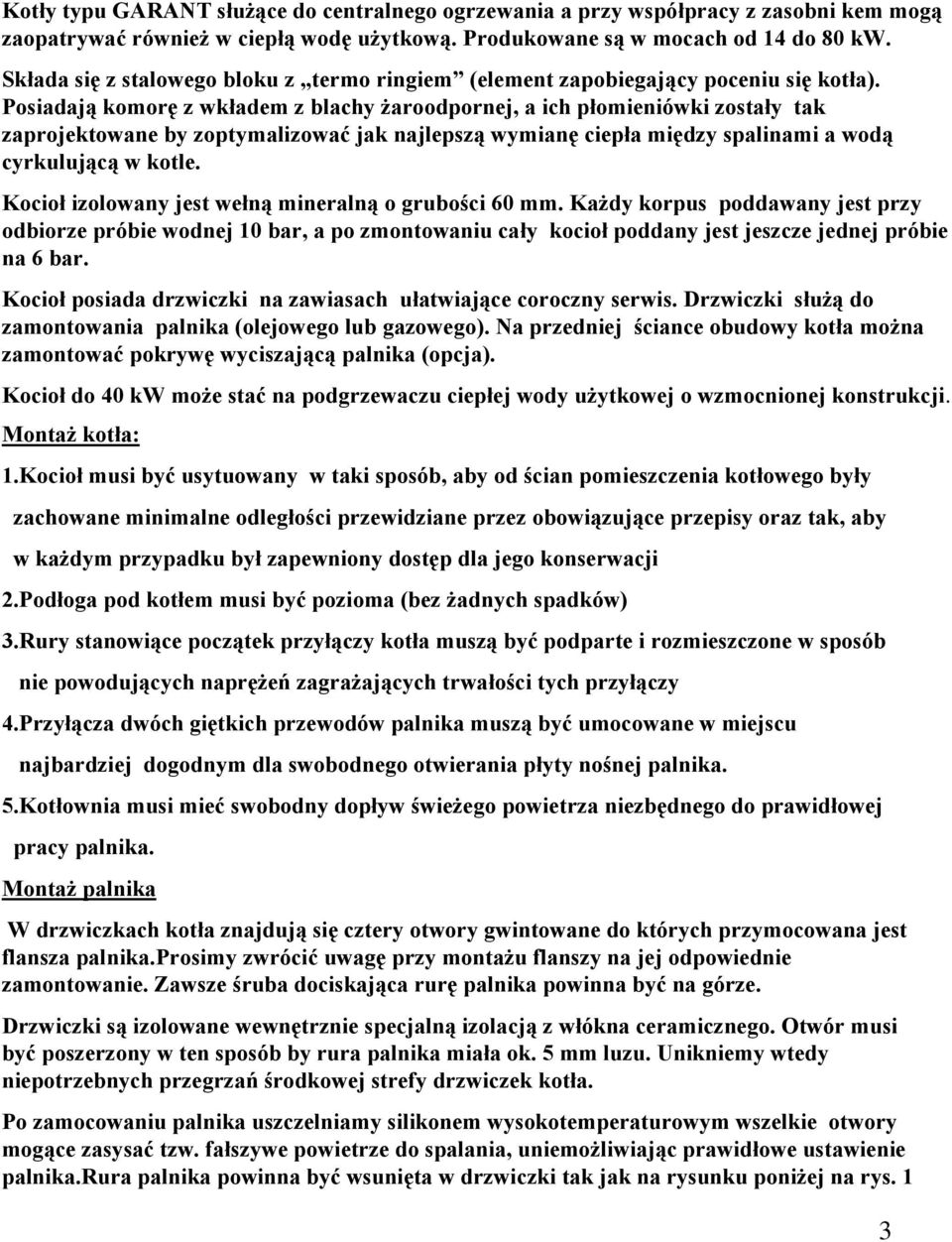

3 Kotły typu GARANT służące do centralnego ogrzewania a przy współpracy z zasobni kem mogą zaopatrywać również w ciepłą wodę użytkową. Produkowane są w mocach od 14 do 80 kw. Składa się z stalowego bloku z termo ringiem (element zapobiegający poceniu się kotła). Posiadają komorę z wkładem z blachy żaroodpornej, a ich płomieniówki zostały tak zaprojektowane by zoptymalizować jak najlepszą wymianę ciepła między spalinami a wodą cyrkulującą w kotle. Kocioł izolowany jest wełną mineralną o grubości 60 mm. Każdy korpus poddawany jest przy odbiorze próbie wodnej 10 bar, a po zmontowaniu cały kocioł poddany jest jeszcze jednej próbie na 6 bar. Kocioł posiada drzwiczki na zawiasach ułatwiające coroczny serwis. Drzwiczki służą do zamontowania palnika (olejowego lub gazowego). Na przedniej ściance obudowy kotła można zamontować pokrywę wyciszającą palnika (opcja). Kocioł do 40 kw może stać na podgrzewaczu ciepłej wody użytkowej o wzmocnionej konstrukcji. Montaż kotła: 1.Kocioł musi być usytuowany w taki sposób, aby od ścian pomieszczenia kotłowego były zachowane minimalne odległości przewidziane przez obowiązujące przepisy oraz tak, aby w każdym przypadku był zapewniony dostęp dla jego konserwacji 2.Podłoga pod kotłem musi być pozioma (bez żadnych spadków) 3.Rury stanowiące początek przyłączy kotła muszą być podparte i rozmieszczone w sposób nie powodujących naprężeń zagrażających trwałości tych przyłączy 4.Przyłącza dwóch giętkich przewodów palnika muszą być umocowane w miejscu najbardziej dogodnym dla swobodnego otwierania płyty nośnej palnika. 5.Kotłownia musi mieć swobodny dopływ świeżego powietrza niezbędnego do prawidłowej pracy palnika. Montaż palnika W drzwiczkach kotła znajdują się cztery otwory gwintowane do których przymocowana jest flansza palnika.prosimy zwrócić uwagę przy montażu flanszy na jej odpowiednie zamontowanie. Zawsze śruba dociskająca rurę palnika powinna być na górze. Drzwiczki są izolowane wewnętrznie specjalną izolacją z włókna ceramicznego. Otwór musi być poszerzony w ten sposób by rura palnika miała ok. 5 mm luzu. Unikniemy wtedy niepotrzebnych przegrzań środkowej strefy drzwiczek kotła. Po zamocowaniu palnika uszczelniamy silikonem wysokotemperaturowym wszelkie otwory mogące zasysać tzw. fałszywe powietrze do spalania, uniemożliwiając prawidłowe ustawienie palnika.rura palnika powinna być wsunięta w drzwiczki tak jak na rysunku poniżej na rys. 1 3

4 Kocioł GARANT przystosowany jest do centralnego ogrzewania jak również do przygotowania ciepłej wody użytkowej poprzez wymiennik. Można stosować wymienniki różnych firm ze zwróceniem uwagi na jakość podgrzewacza i wydajność spirali grzewczej,która powinna wynosić min. 0.8 m2. Gdy jest to wymiennik emaliowany, co 18 miesięcy wymagana jest wymiana anody, celem przedłużenia żywotności podgrzewacza.gdy jest to wymiennik pokryty Rilsanem czynność ta nie jest wymagana. W skład wyposażenia niezbędnego do prawidłowego funkcjonowania kotła wchodzi: 1. automatyka a. podstawowa z niezbędnymi zabezpieczeniami przewidzianymi przepisami b. aut. z funkcją bojlera. c. aut.pełna pogodowa - w zależności od instalacji i zapotrzebowania użytkownika 2. palnik olejowy lub gazowy ( typ LG 40/60; LG 140 lub gaz SG 60) 3. zawór mieszający (przedłuża żywotność kotła eliminując naprężenia ) 4. filtr paliwa - jedno lub dwuprzewodowy 5. zawór lub urządzenia bezpieczeństwa (manometr,zawór bezpieczeństwa, aut.odpowietrznik) 6. pompa obiegowa, gdy wykorzystujemy podgrzewacz ciepłej wody - 2 szt. 7. zawory odcinające i zwrotne 8. filtr siatkowy wodny (przy gazie dodatkowo filtr gazu) 9. przewód kominowy z blachy kwasoodpornej spawanej plazmowo dopasowany do mocy Instalacja hydrauliczna Wykonanie instalacji hydraulicznej musi być powierzone osobą o kwalifikacjach technicznych zgodnych z odpowiednimi ustawami i normami. Osoby te muszą przestrzegać i stosować się do przepisów przy instalowaniu kotłów dla instalacji ogrzewczych wykorzystujących wodę gorącą pod ciśnieniem, o temperaturze wrzenia przy ciśnieniu atmosferycznym. Kocioł Garant może pracować zarówno w otwartych jak i zamkniętych układach.jest on przystosowany do pracy przy maksymalnym ciśnieniu 4 bar. Należy zatem upewnić się, czy ciśnienie hydrauliczne mierzone za zaworem redukcyjnym na przewodzie zasilającym nie przekracza tej wartości oraz skontrolować czy także w instalacji nagrzanej nie jest przekroczona maksymalna wartość dopuszczalnego ciśnienia. Należy również skontrolować poprawność nastaw i wylotów zaworu bezpieczeństwa kotła. Schematy podłączeń hydraulicznych załączone są na rysunkach. Podłączenia elektryczne. Kocioł Garant dostarczany jest bez kabla zasilającego. U góry kotła musi być zainstalowany przełącznik dwubiegowy o odległości miedzy stykami równej co najmniej 3 mm. Podłączając kabel zasilający w skrzynce zaciskowej, należy upewnić się, że przewód uziemienia jest dłuższy od przewodów sieciowego i zerowego na tyle, aby w przypadku rozerwania był on ostatnim, który się rozłącza.należy ponadto upewnić się o poprawności przyłączenia faza - zero. Należy stosować przewody o stopniu ochronnym IP 44 w zamkniętych obudowach. Schematy elektryczne umieszczone są przy odpowiednich zastosowaniach automatyki na dalszych stronach. Ważne: Producent nie ponosi odpowiedzialności za szkody wobec osób i rzeczy, spowodowane wadliwością instalacji uziemieniowej. 4

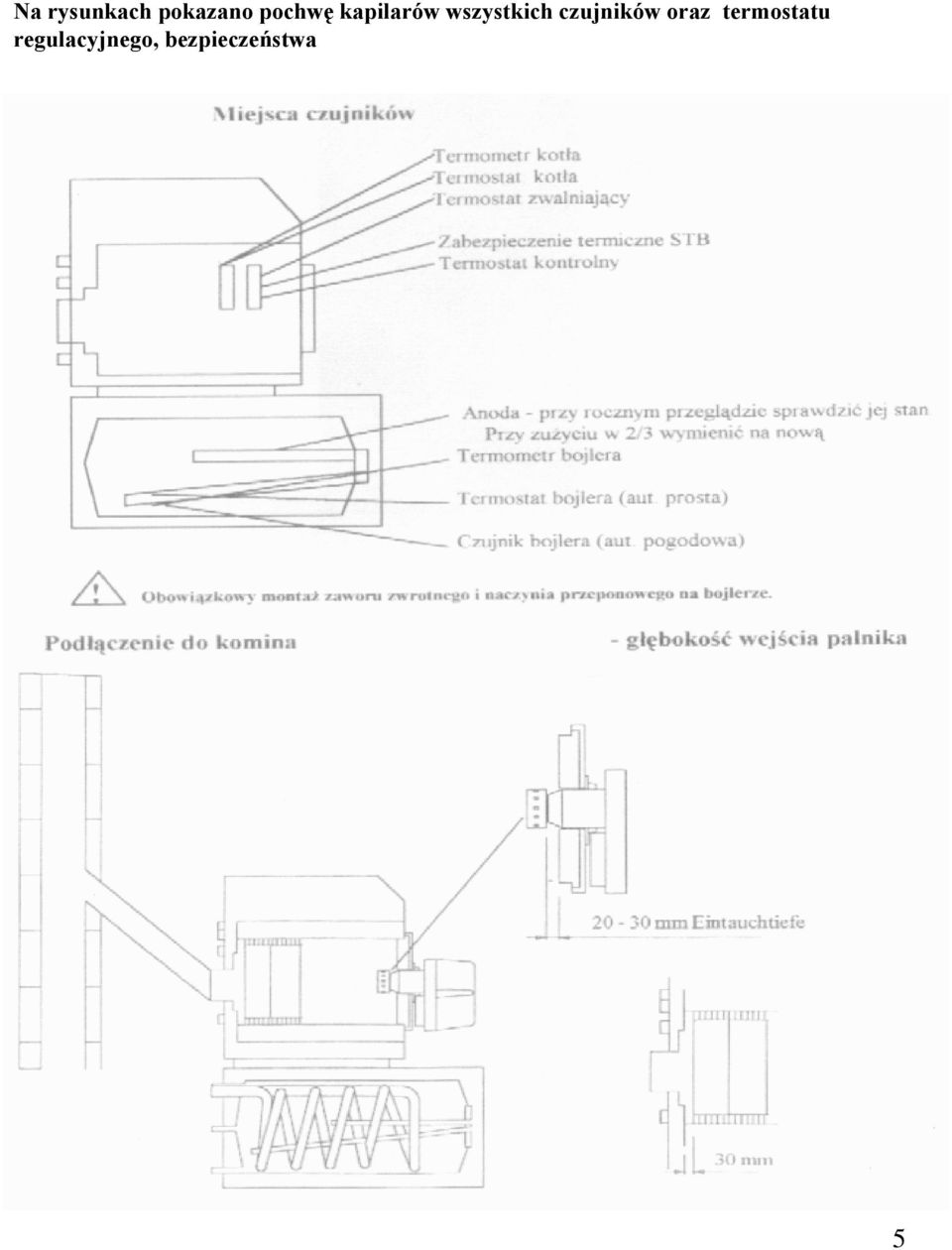

5 Na rysunkach pokazano pochwę kapilarów wszystkich czujników oraz termostatu regulacyjnego, bezpieczeństwa 5

6 USYTUOWANIE URZĄDZEŃ W KOTŁOWNI 6

7 Pierwsze uruchomienie Przy pierwszym uruchomieniu należy upewnić się czy: - zapewniony jest obieg wody - instalacja hydrauliczna nie ma przecieków -urządzenia zabezpieczające po stronie wodnej są przepisowe i sprawne - termostaty są poprawnie podłączone i wykalibrowane. Przy współpracy z podgrzewaczem ciepłej wody użytkowej, termostat ograniczający temperaturę bojlera nie jest ustawiony powyżej 80 C. - w komorze spalania nie ma pozostałości obcych ciał stałych i czy izolacja z włókna szklanego nie jest uszkodzona. -płomień palnika jest wyregulowany i nie wytwarza sadzy. - temperatura wody w kotle zawiera się pomiędzy C. i czy różnica temperatur między zasileniem a powrotem nie jest za duża ( max C) - naczynie zbiorcze otwarte musi być tak obliczone, aby pomieściło wodę przy naturalnej objętości cieplnej w instalacji. - w przypadku stosowania układu zamkniętego naczynie wzbiorcze powinno być tak dobrane, aby zawory bezpieczeństwa nie mogły otwierać się podczas normalnej pracy kotła. - ewentualne szkody spowodowane stworzeniem się osadów wapiennych nie są objęte gwarancją. W przypadku wody szczególnie twardej, zaleca się stosowanie systemów lub produktów przeciwosadowych.w przypadku częstych i koniecznych zmian wody, niezbędne będzie uzdatnianie zmiękczające doprowadzanej wody 7

8 1. Zawór kulowy z zaworem zwrotnym 2. Zawór na powrocie 3. Termometry 4. Most termometrów 5. Zawór nadmiarowy 6. Tuleja dystansowa 7. Pompa obiegowa 8. Miszer 9. Silnik miszera Śrubunki 12. Trójnik do naczynia wzbiorczego 13. Rura na zasilaniu 14. Przewód na powrocie 18. Odpowietrznik 21. Zawór bezpieczeństwa 22. Manometr Ewentualny drugi obieg grzewczy Spust/napełnianie wody Zasilanie bojlera Powrót bojlera Do kotła GARANT można zastosować różne typy automatyki, od najprostszej, realizującą tylko centralne ogrzewanie, poprzez automatykę z funkcją ciepłej wody użytkowej, do automatyki pełnej pogodowej. Do kotła Garant stosowane są następujące typy: INTEGRA i automatyka pełna szwajcarskiej firmy TEM typ PM Należy pamiętać iż działanie automatyki jest prawidłowe gdy układ hydrauliczny jest do niej odpowiednio dobrany. Dostając do ręki instrukcje automatyki prosimy o dokładne zapoznanie się z jej możliwościami a w razie trudności prosimy o kontakt z instalatorem. Ze względu na Państwa wygodę niektóre z poziomów programowania sterownika znajdującego się w automatyce nie są dla Państwa dostępne lecz tylko dla przeszkolonego serwisu, który jest zawsze do Państwa dyspozycji. Prośbą producenta jest nie ingerowanie w wyższe poziomy programowania. Dziękujemy. 8

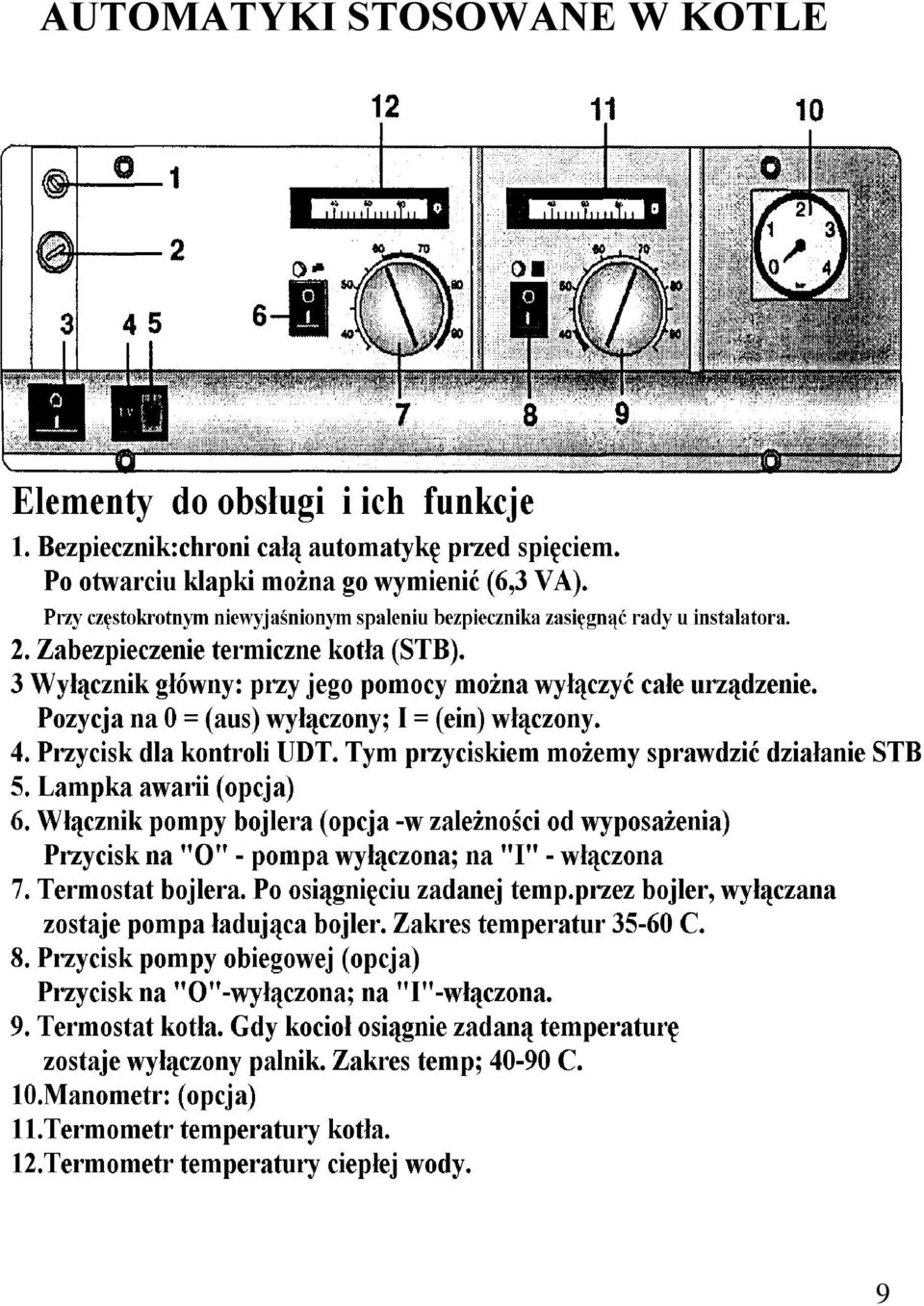

9 AUTOMATYKI STOSOWANE W KOTLE 9

10 10

11 PM 2931 /

12 12

13 13

14 14

15 15

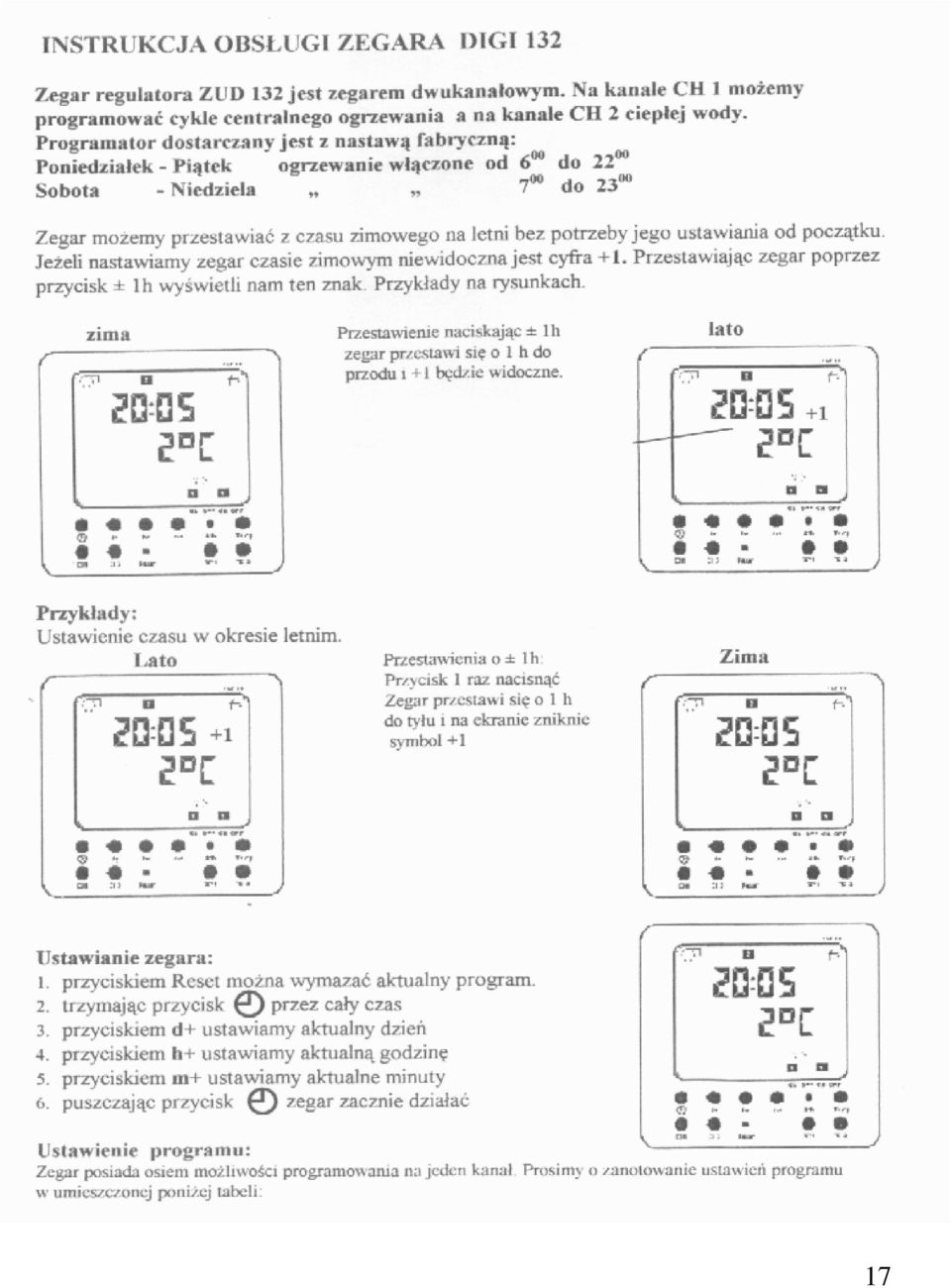

16 16

17 17

18 18

19 19

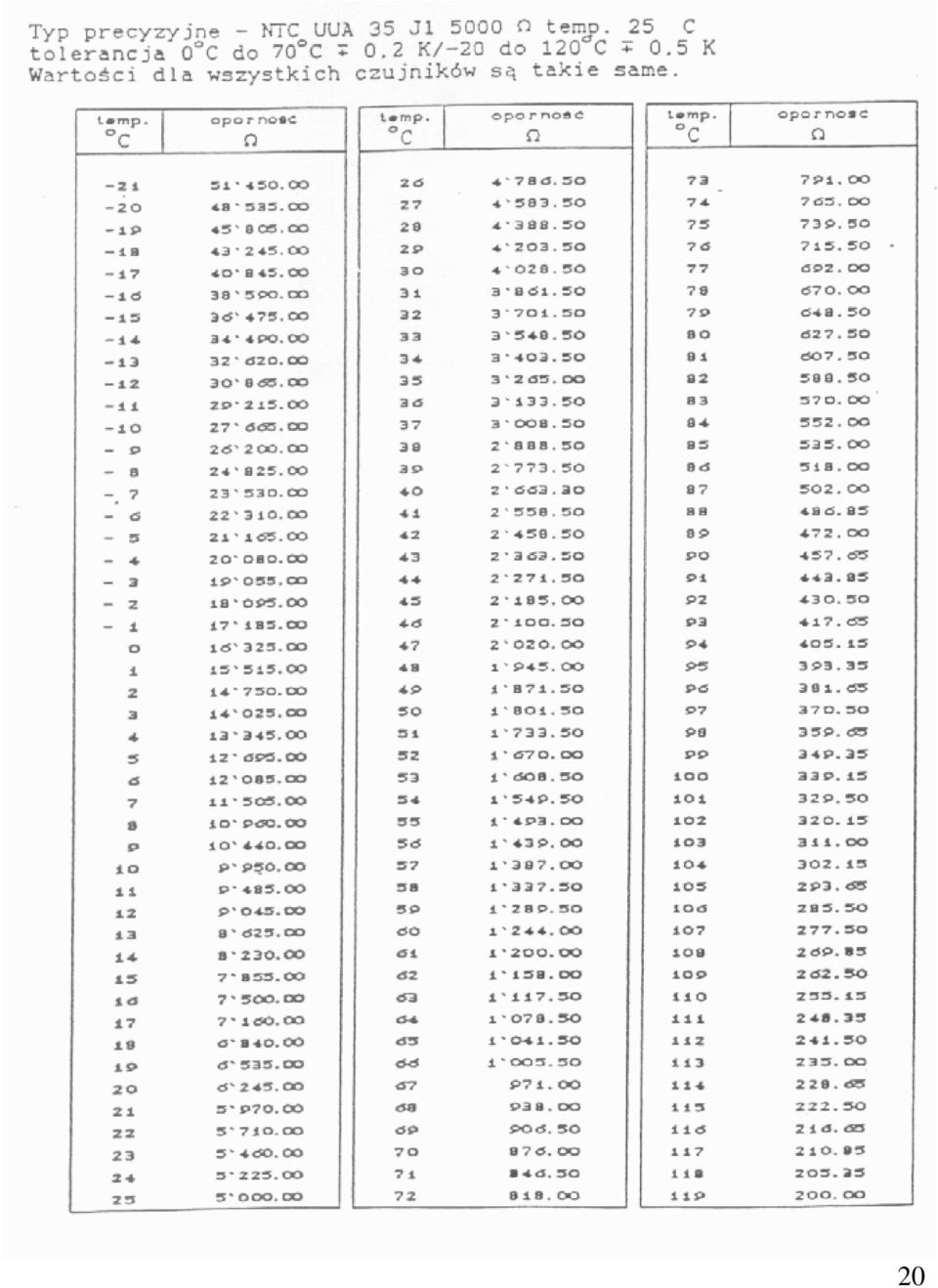

20 20
