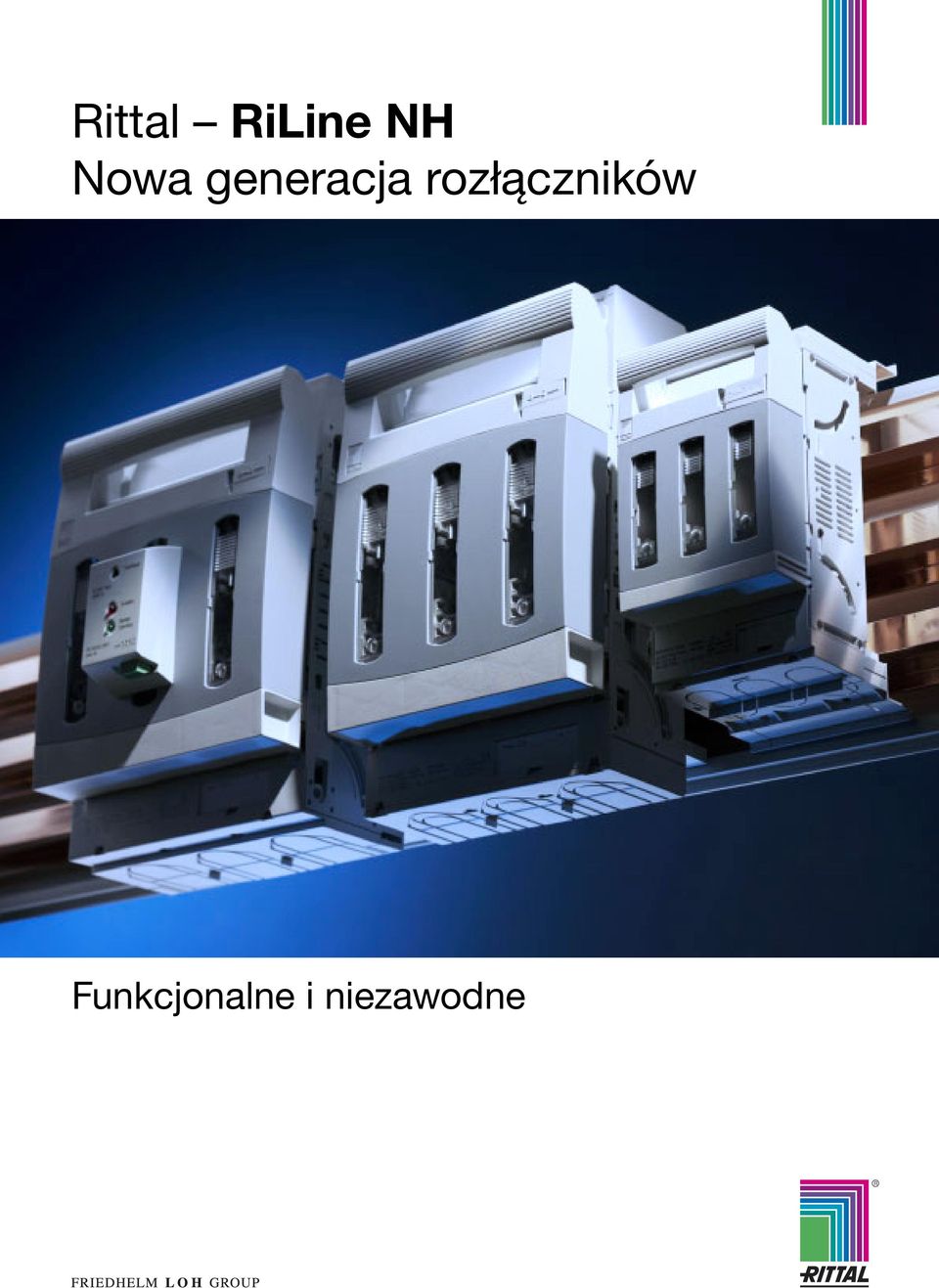

1 Rittal RiLine NH Nowa generacja rozłączników Funkcjonalne i niezawodne R

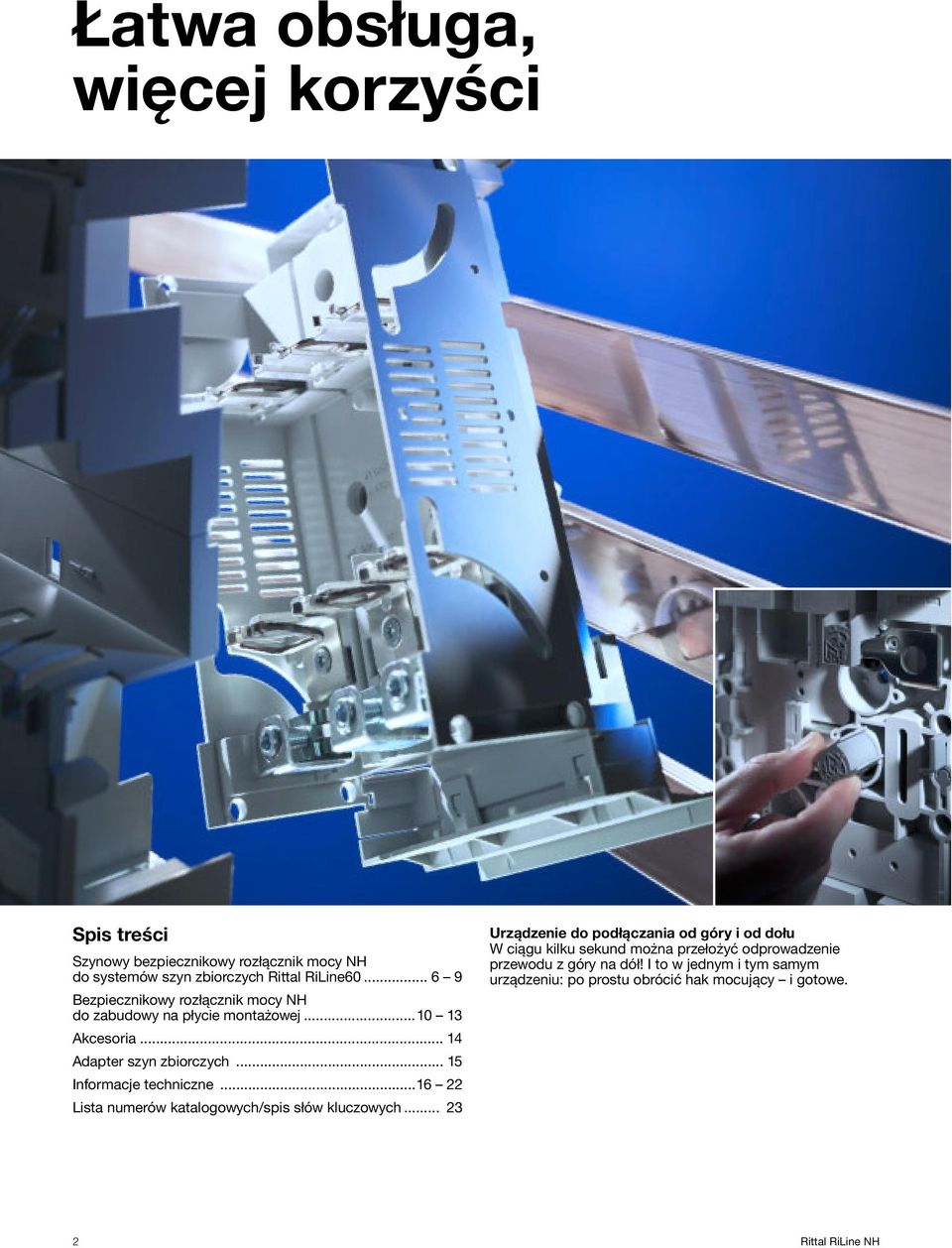

2 Łatwa obsługa, więcej korzyści Spis treści Szynowy bezpiecznikowy rozłącznik mocy NH do systemów szyn zbiorczych Rittal RiLine Bezpiecznikowy rozłącznik mocy NH do zabudowy na płycie montażowej Akcesoria Adapter szyn zbiorczych Informacje techniczne Lista numerów katalogowych/spis słów kluczowych... 2 Urządzenie do podłączania od góry i od dołu W ciągu kilku sekund można przełożyć odprowadzenie przewodu z góry na dół! I to w jednym i tym samym urządzeniu: po prostu obrócić hak mocujący i gotowe. 2

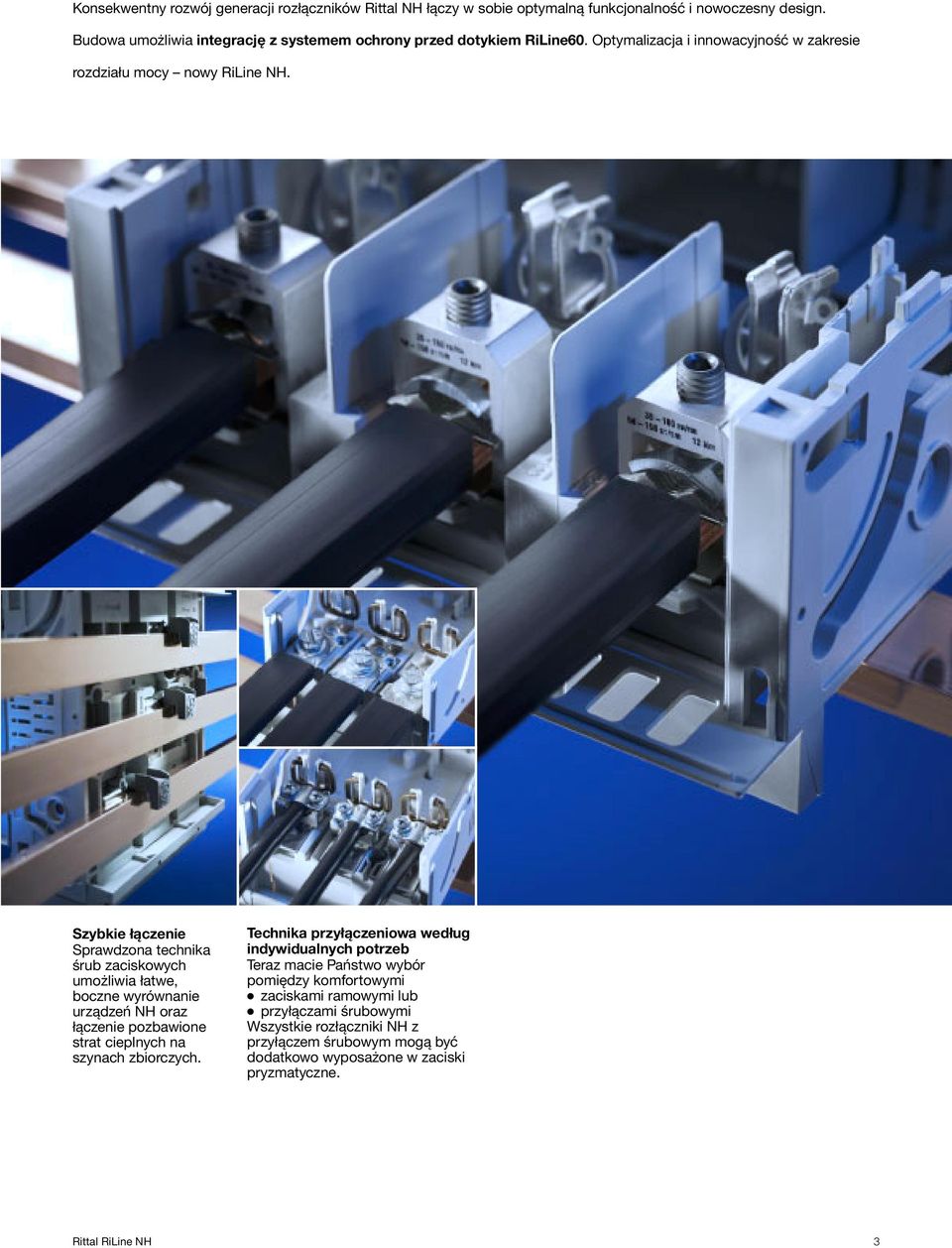

3 Konsekwentny rozwój generacji rozłączników Rittal NH łączy w sobie optymalną funkcjonalność i nowoczesny design. Budowa umożliwia integrację z systemem ochrony przed dotykiem RiLine60. Optymalizacja i innowacyjność w zakresie rozdziału mocy nowy RiLine NH. Szybkie łączenie Sprawdzona technika śrub zaciskowych umożliwia łatwe, boczne wyrównanie urządzeń NH oraz łączenie pozbawione strat cieplnych na szynach zbiorczych. Technika przyłączeniowa według indywidualnych potrzeb Teraz macie Państwo wybór pomiędzy komfortowymi zaciskami ramowymi lub przyłączami śrubowymi Wszystkie rozłączniki NH z przyłączem śrubowym mogą być dodatkowo wyposażone w zaciski pryzmatyczne.

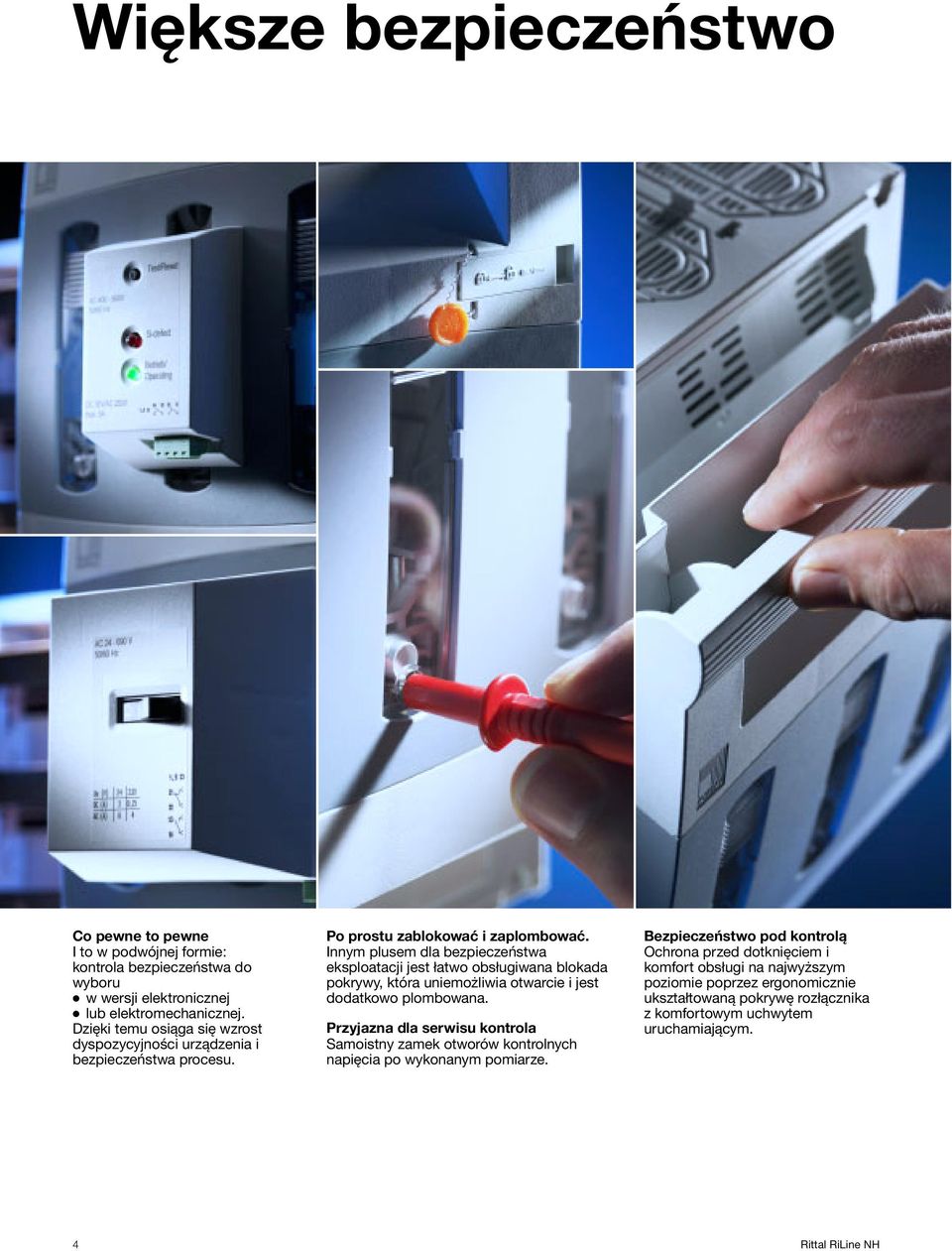

4 Większe bezpieczeństwo Co pewne to pewne I to w podwójnej formie: kontrola bezpieczeństwa do wyboru w wersji elektronicznej lub elektromechanicznej. Dzięki temu osiąga się wzrost dyspozycyjności urządzenia i bezpieczeństwa procesu. Po prostu zablokować i zaplombować. Innym plusem dla bezpieczeństwa eksploatacji jest łatwo obsługiwana blokada pokrywy, która uniemożliwia otwarcie i jest dodatkowo plombowana. Przyjazna dla serwisu kontrola Samoistny zamek otworów kontrolnych napięcia po wykonanym pomiarze. Bezpieczeństwo pod kontrolą Ochrona przed dotknięciem i komfort obsługi na najwyższym poziomie poprzez ergonomicznie ukształtowaną pokrywę rozłącznika z komfortowym uchwytem uruchamiającym. 4

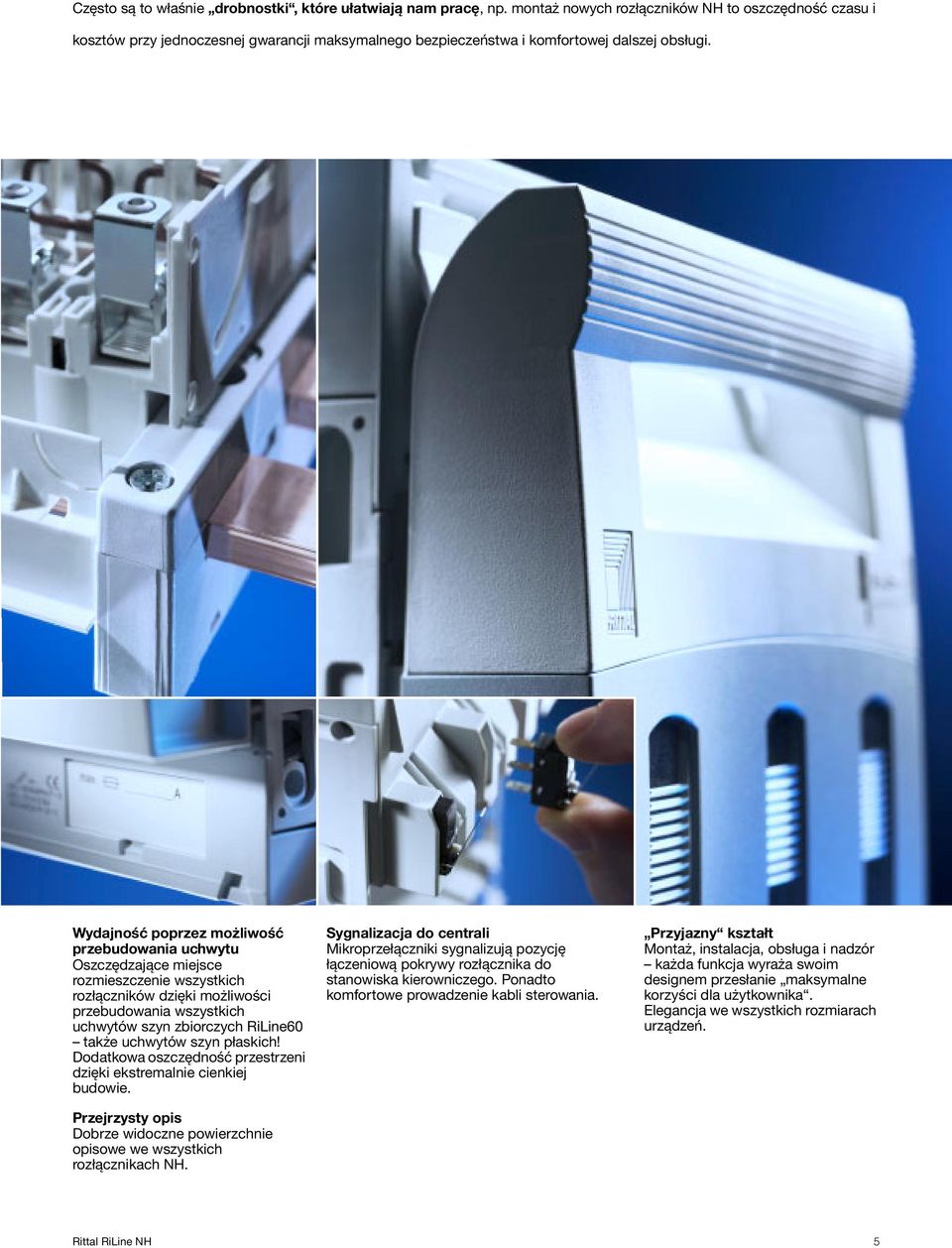

5 Często są to właśnie drobnostki, które ułatwiają nam pracę, np. montaż nowych rozłączników NH to oszczędność czasu i kosztów przy jednoczesnej gwarancji maksymalnego bezpieczeństwa i komfortowej dalszej obsługi. Wydajność poprzez możliwość przebudowania uchwytu Oszczędzające miejsce rozmieszczenie wszystkich rozłączników dzięki możliwości przebudowania wszystkich uchwytów szyn zbiorczych RiLine60 także uchwytów szyn płaskich! Dodatkowa oszczędność przestrzeni dzięki ekstremalnie cienkiej budowie. Przejrzysty opis Dobrze widoczne powierzchnie opisowe we wszystkich rozłącznikach NH. Sygnalizacja do centrali Mikroprzełączniki sygnalizują pozycję łączeniową pokrywy rozłącznika do stanowiska kierowniczego. Ponadto komfortowe prowadzenie kabli sterowania. Przyjazny kształt Montaż, instalacja, obsługa i nadzór każda funkcja wyraża swoim designem przesłanie maksymalne korzyści dla użytkownika. Elegancja we wszystkich rozmiarach urządzeń. 5

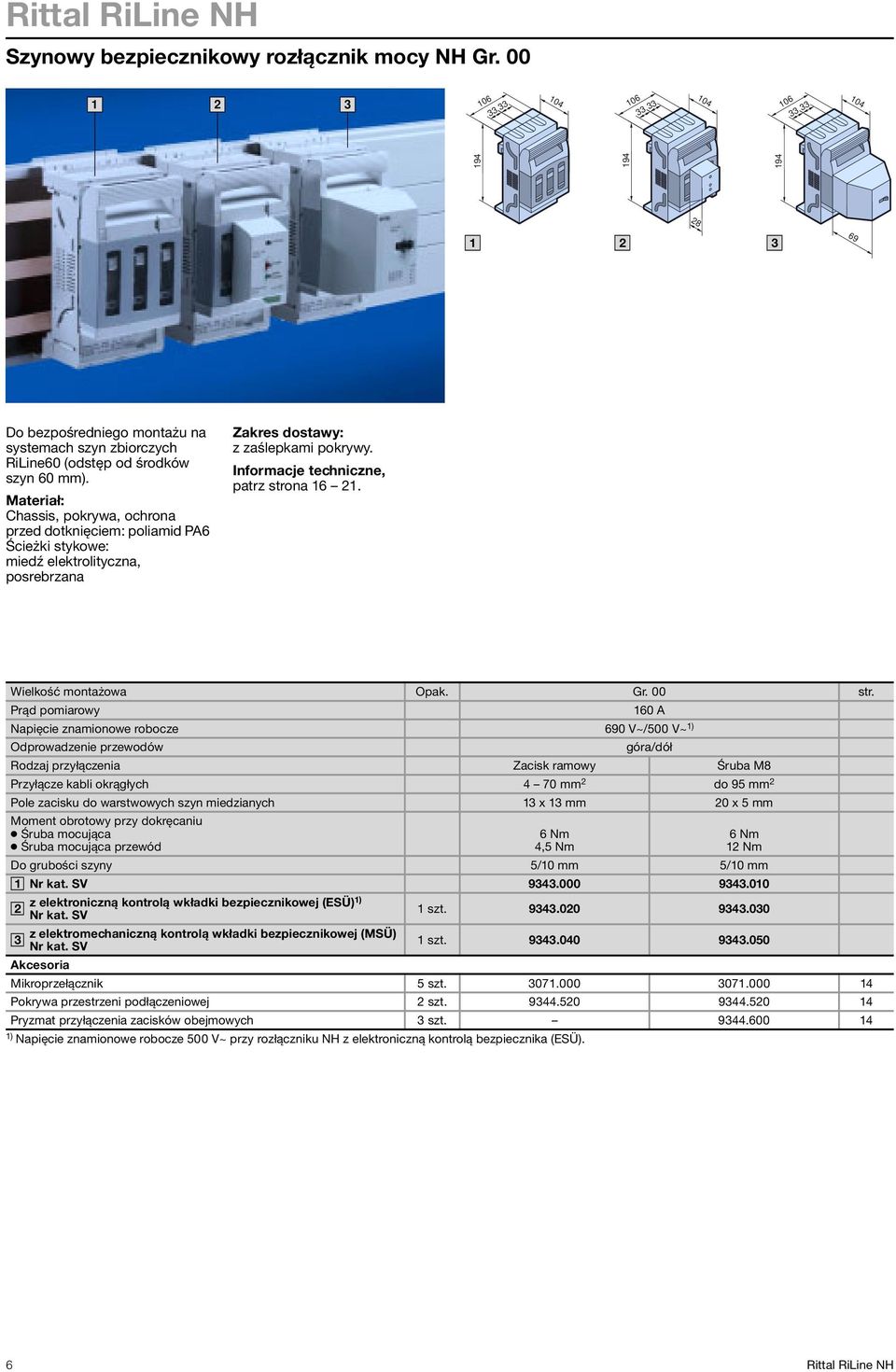

6 Szynowy bezpiecznikowy rozłącznik mocy NH Gr Do bezpośredniego montażu na systemach szyn zbiorczych RiLine60 (odstęp od środków szyn 60 mm). Materiał: Chassis, pokrywa, ochrona przed dotknięciem: poliamid PA6 Ścieżki stykowe: miedź elektrolityczna, posrebrzana Zakres dostawy: z zaślepkami pokrywy. Informacje techniczne, patrz strona Wielkość montażowa Opak. Gr. 00 str. Prąd pomiarowy 160 A Napięcie znamionowe robocze 690 V~/500 V~ 1) Odprowadzenie przewodów góra/dół Rodzaj przyłączenia Zacisk ramowy Śruba M8 Przyłącze kabli okrągłych 4 70 mm 2 do 95 mm 2 Pole zacisku do warstwowych szyn miedzianych 1 x 1 mm 20 x 5 mm Moment obrotowy przy dokręcaniu Śruba mocująca Śruba mocująca przewód 6 Nm 4,5 Nm Do grubości szyny 5/10 mm 5/10 mm z elektroniczną kontrolą wkładki bezpiecznikowej (ESÜ) 1) 1 szt z elektromechaniczną kontrolą wkładki bezpiecznikowej (MSÜ) 1 szt Akcesoria Mikroprzełącznik 5 szt Pokrywa przestrzeni podłączeniowej 2 szt Pryzmat przyłączenia zacisków obejmowych szt ) Napięcie znamionowe robocze 500 V~ przy rozłączniku NH z elektroniczną kontrolą bezpiecznika (ESÜ). 6 Nm 12 Nm 6

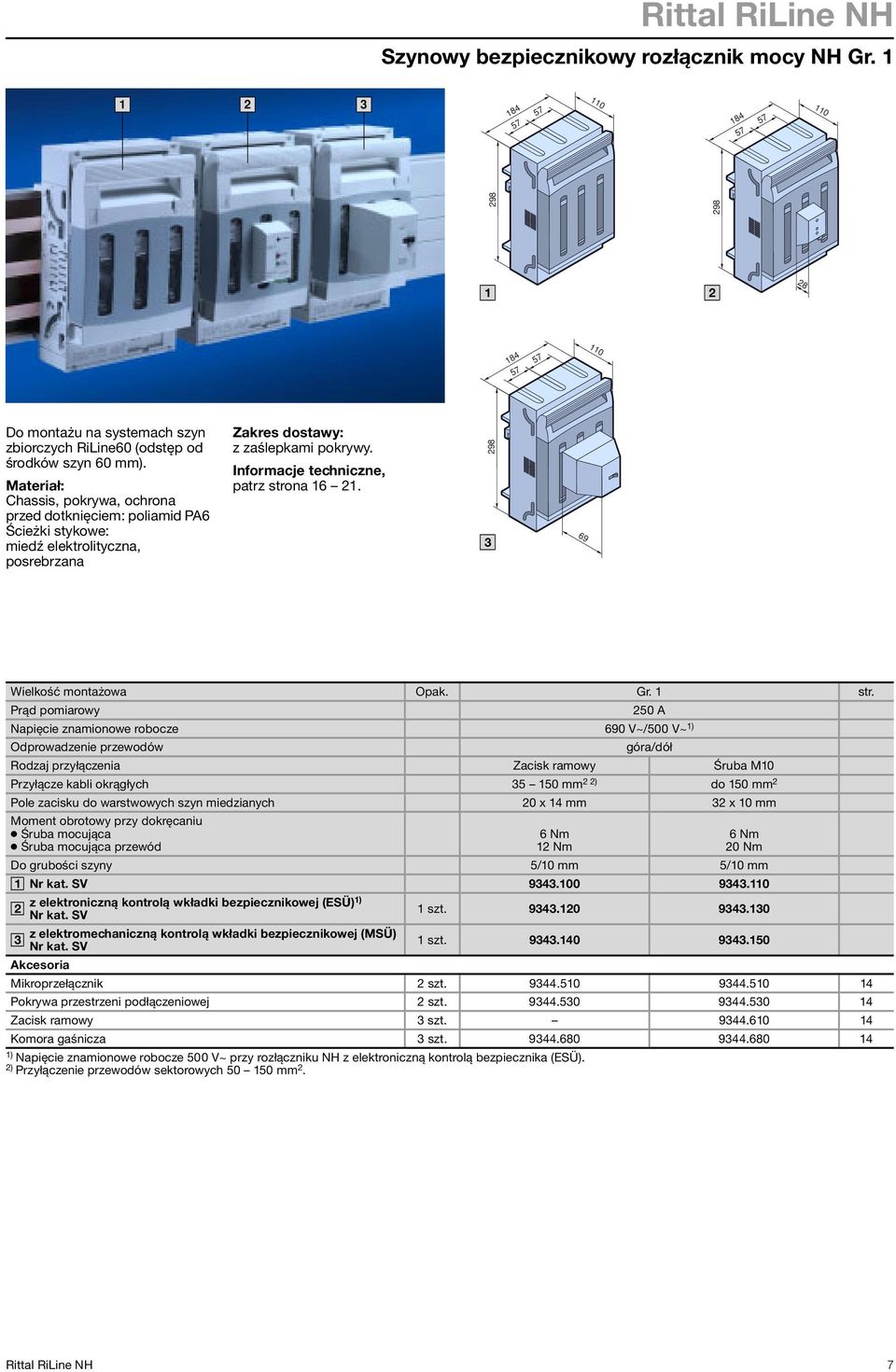

7 Szynowy bezpiecznikowy rozłącznik mocy NH Gr Do montażu na systemach szyn zbiorczych RiLine60 (odstęp od środków szyn 60 mm). Materiał: Chassis, pokrywa, ochrona przed dotknięciem: poliamid PA6 Ścieżki stykowe: miedź elektrolityczna, posrebrzana Zakres dostawy: z zaślepkami pokrywy. Informacje techniczne, patrz strona Wielkość montażowa Opak. Gr. 1 str. Prąd pomiarowy 250 A Napięcie znamionowe robocze 690 V~/500 V~ 1) Odprowadzenie przewodów góra/dół Rodzaj przyłączenia Zacisk ramowy Śruba M10 Przyłącze kabli okrągłych mm 2 2) do 150 mm 2 Pole zacisku do warstwowych szyn miedzianych 20 x 14 mm 2 x 10 mm Moment obrotowy przy dokręcaniu Śruba mocująca Śruba mocująca przewód Do grubości szyny 5/10 mm 5/10 mm z elektroniczną kontrolą wkładki bezpiecznikowej (ESÜ) 1) 1 szt z elektromechaniczną kontrolą wkładki bezpiecznikowej (MSÜ) 1 szt Akcesoria Mikroprzełącznik 2 szt Pokrywa przestrzeni podłączeniowej 2 szt Zacisk ramowy szt Komora gaśnicza szt ) Napięcie znamionowe robocze 500 V~ przy rozłączniku NH z elektroniczną kontrolą bezpiecznika (ESÜ). 2) Przyłączenie przewodów sektorowych mm 2. 6 Nm 12 Nm 6 Nm 20 Nm 7

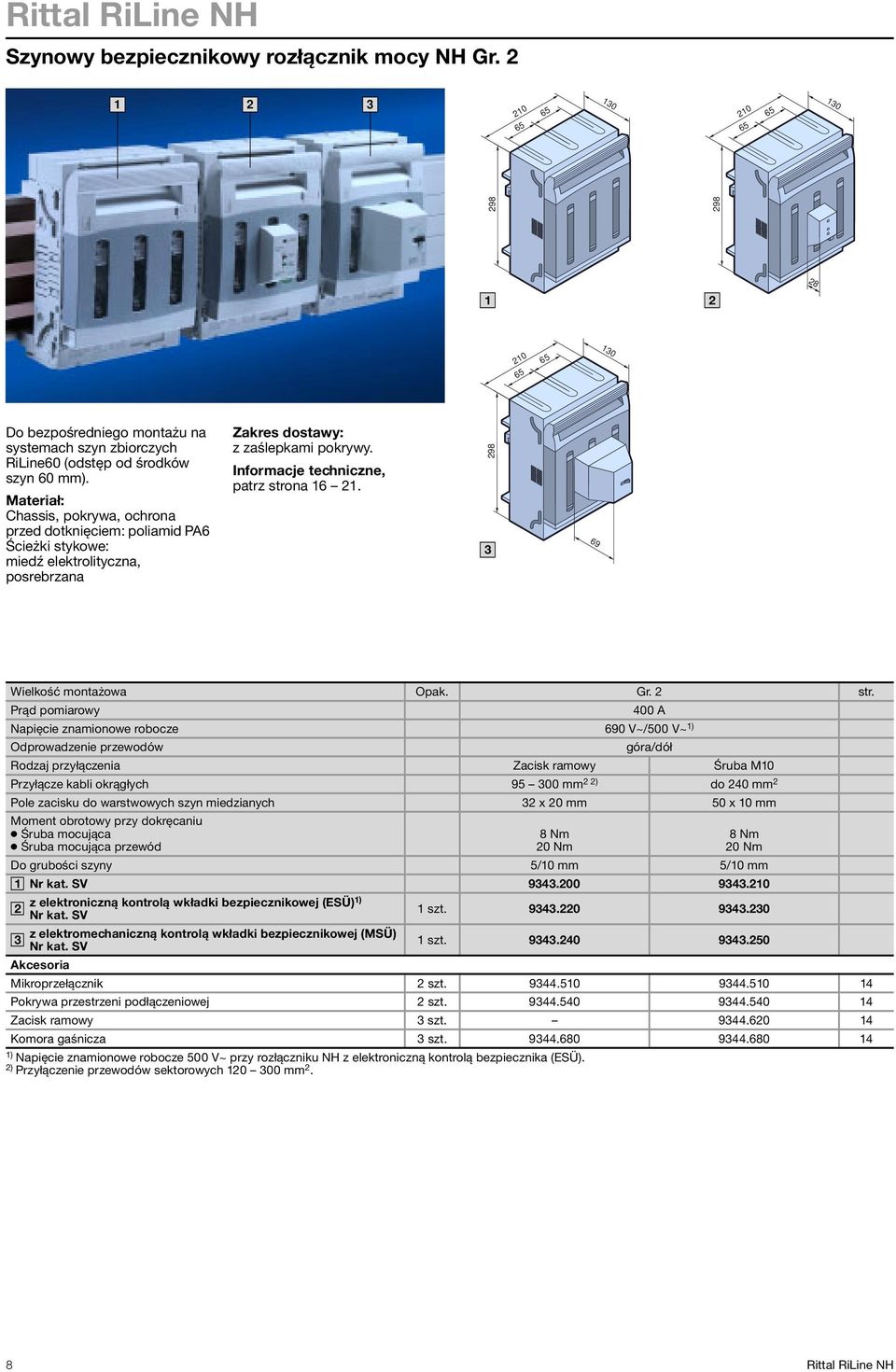

8 Szynowy bezpiecznikowy rozłącznik mocy NH Gr Do bezpośredniego montażu na systemach szyn zbiorczych RiLine60 (odstęp od środków szyn 60 mm). Materiał: Chassis, pokrywa, ochrona przed dotknięciem: poliamid PA6 Ścieżki stykowe: miedź elektrolityczna, posrebrzana Zakres dostawy: z zaślepkami pokrywy. Informacje techniczne, patrz strona Wielkość montażowa Opak. Gr. 2 str. Prąd pomiarowy 400 A Napięcie znamionowe robocze 690 V~/500 V~ 1) Odprowadzenie przewodów góra/dół Rodzaj przyłączenia Zacisk ramowy Śruba M10 Przyłącze kabli okrągłych mm 2 2) do 240 mm 2 Pole zacisku do warstwowych szyn miedzianych 2 x 20 mm 50 x 10 mm Moment obrotowy przy dokręcaniu Śruba mocująca Śruba mocująca przewód Do grubości szyny 5/10 mm 5/10 mm z elektroniczną kontrolą wkładki bezpiecznikowej (ESÜ) 1) 1 szt z elektromechaniczną kontrolą wkładki bezpiecznikowej (MSÜ) 1 szt Akcesoria Mikroprzełącznik 2 szt Pokrywa przestrzeni podłączeniowej 2 szt Zacisk ramowy szt Komora gaśnicza szt ) Napięcie znamionowe robocze 500 V~ przy rozłączniku NH z elektroniczną kontrolą bezpiecznika (ESÜ). 2) Przyłączenie przewodów sektorowych mm 2. 8 Nm 20 Nm 8 Nm 20 Nm 8

9 Szynowy bezpiecznikowy rozłącznik mocy NH Gr Do montażu na systemach szyn zbiorczych RiLine60 (odstęp od środków szyn 60 mm). Materiał: Chassis, pokrywa, ochrona przed dotknięciem: poliamid PA6 Ścieżki stykowe: miedź elektrolityczna, posrebrzana Zakres dostawy: z zaślepkami pokrywy. Informacje techniczne, patrz strona Wielkość montażowa Opak. Gr. str. Prąd pomiarowy 60 A Napięcie znamionowe robocze 690 V~/500 V~ 1) Odprowadzenie przewodów góra/dół Rodzaj przyłączenia Zacisk ramowy Śruba M10 Przyłącze kabli okrągłych mm 2 2) do 00 mm 2 Pole zacisku do warstwowych szyn miedzianych 2 x 20 mm 50 x 10 mm Moment obrotowy przy dokręcaniu Śruba mocująca Śruba mocująca przewód Do grubości szyny 5/10 mm 5/10 mm z elektroniczną kontrolą wkładki bezpiecznikowej (ESÜ) 1) 1 szt z elektromechaniczną kontrolą wkładki bezpiecznikowej (MSÜ) 1 szt Akcesoria Mikroprzełącznik 2 szt Pokrywa przestrzeni podłączeniowej 2 szt Zacisk ramowy szt Komora gaśnicza szt ) Napięcie znamionowe robocze 500 V~ przy rozłączniku NH z elektroniczną kontrolą bezpiecznika (ESÜ). 2) Przyłączenie przewodów sektorowych mm 2. 8 Nm 20 Nm 8 Nm 20 Nm 9

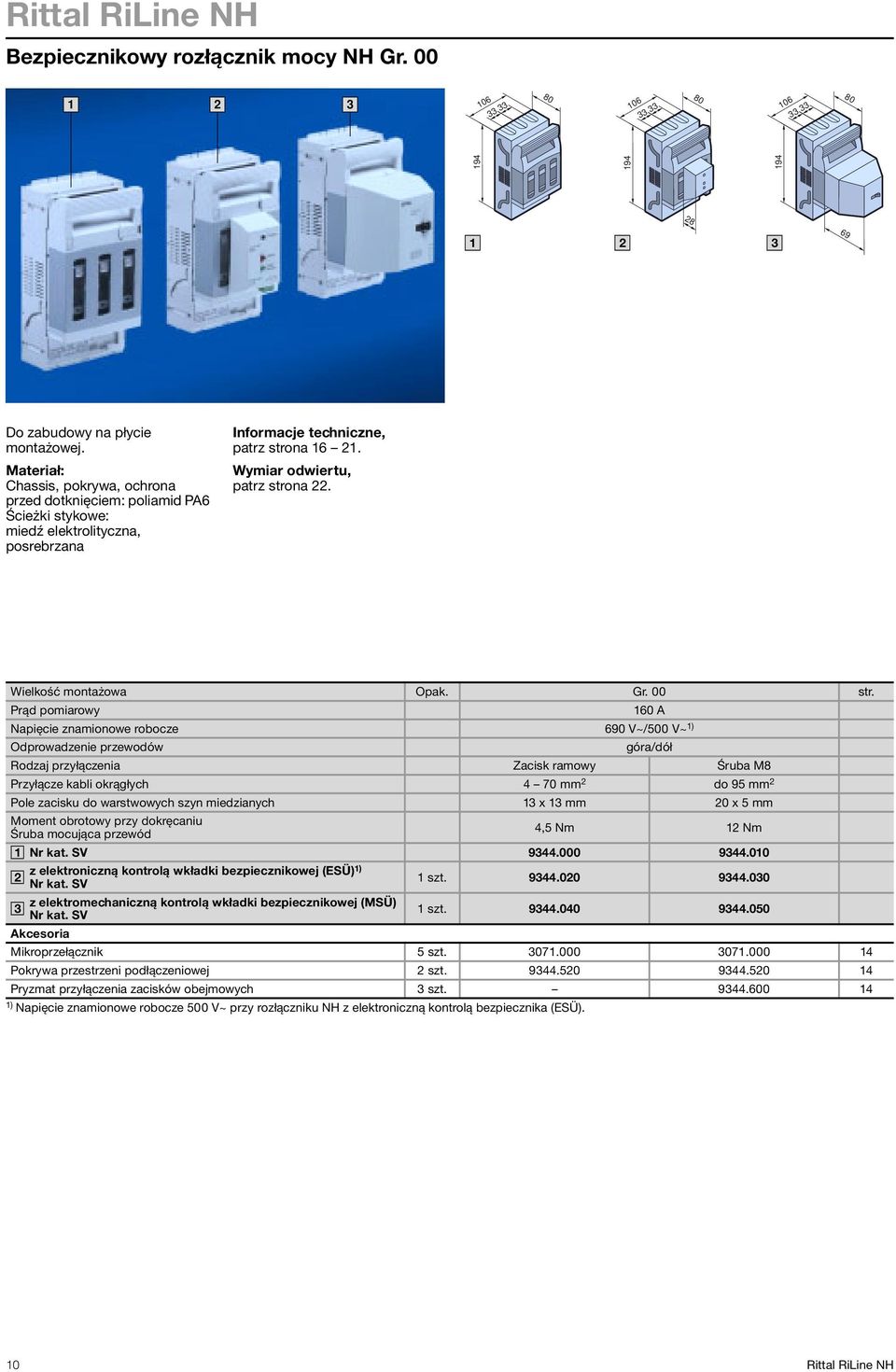

10 Bezpiecznikowy rozłącznik mocy NH Gr Do zabudowy na płycie montażowej. Materiał: Chassis, pokrywa, ochrona przed dotknięciem: poliamid PA6 Ścieżki stykowe: miedź elektrolityczna, posrebrzana Informacje techniczne, patrz strona Wymiar odwiertu, patrz strona 22. Wielkość montażowa Opak. Gr. 00 str. Prąd pomiarowy 160 A Napięcie znamionowe robocze 690 V~/500 V~ 1) Odprowadzenie przewodów góra/dół Rodzaj przyłączenia Zacisk ramowy Śruba M8 Przyłącze kabli okrągłych 4 70 mm 2 do 95 mm 2 Pole zacisku do warstwowych szyn miedzianych 1 x 1 mm 20 x 5 mm Moment obrotowy przy dokręcaniu Śruba mocująca przewód 4,5 Nm 12 Nm z elektroniczną kontrolą wkładki bezpiecznikowej (ESÜ) 1) 1 szt z elektromechaniczną kontrolą wkładki bezpiecznikowej (MSÜ) 1 szt Akcesoria Mikroprzełącznik 5 szt Pokrywa przestrzeni podłączeniowej 2 szt Pryzmat przyłączenia zacisków obejmowych szt ) Napięcie znamionowe robocze 500 V~ przy rozłączniku NH z elektroniczną kontrolą bezpiecznika (ESÜ). 10

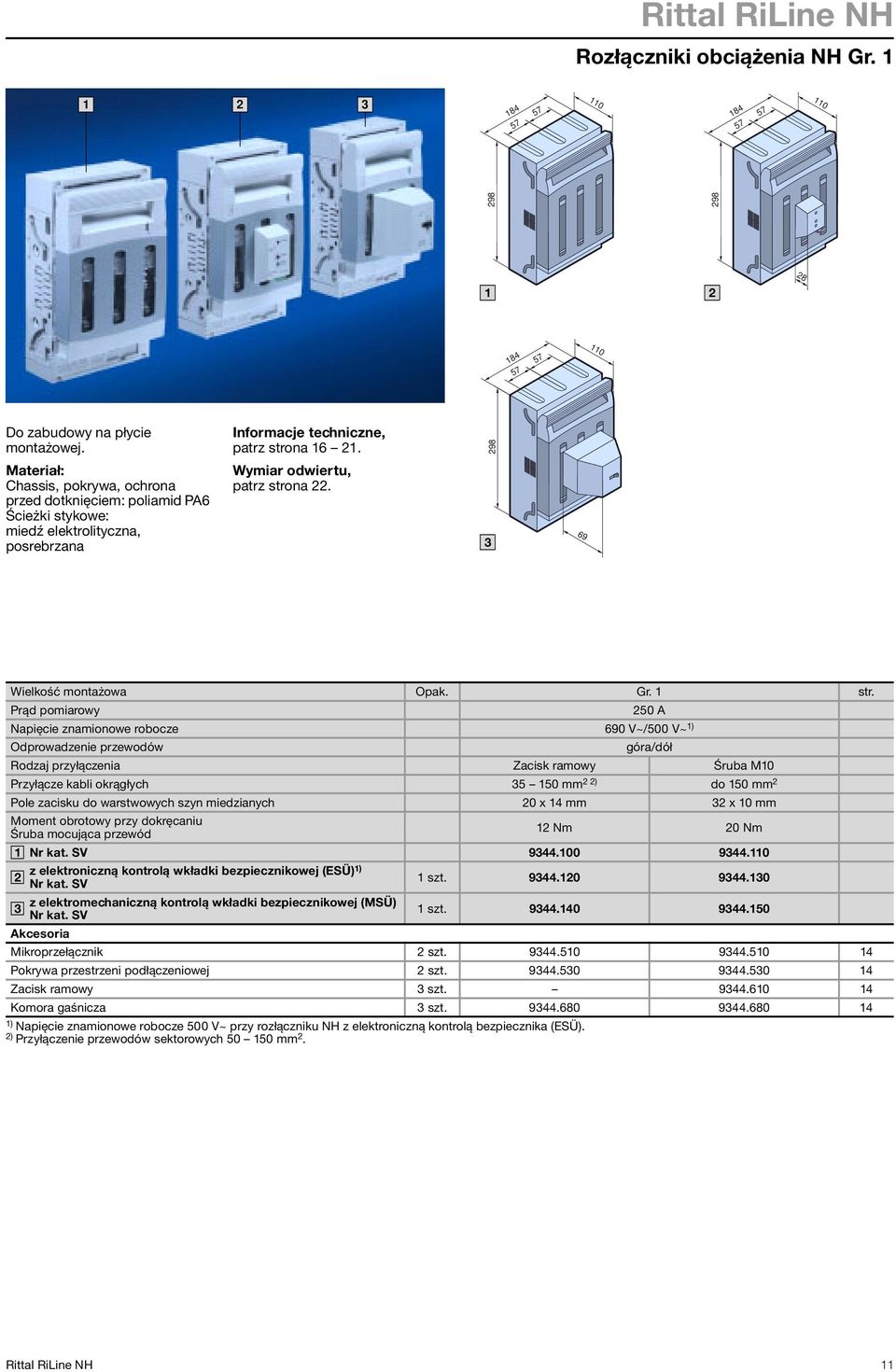

11 Rozłączniki obciążenia NH Gr Do zabudowy na płycie montażowej. Informacje techniczne, patrz strona Materiał: Chassis, pokrywa, ochrona przed dotknięciem: poliamid PA6 Ścieżki stykowe: miedź elektrolityczna, posrebrzana Wymiar odwiertu, patrz strona Wielkość montażowa Opak. Gr. 1 str. Prąd pomiarowy 250 A Napięcie znamionowe robocze 690 V~/500 V~ 1) Odprowadzenie przewodów góra/dół Rodzaj przyłączenia Zacisk ramowy Śruba M10 Przyłącze kabli okrągłych mm 2 2) do 150 mm 2 Pole zacisku do warstwowych szyn miedzianych 20 x 14 mm 2 x 10 mm Moment obrotowy przy dokręcaniu Śruba mocująca przewód 12 Nm 20 Nm z elektroniczną kontrolą wkładki bezpiecznikowej (ESÜ) 1) 1 szt z elektromechaniczną kontrolą wkładki bezpiecznikowej (MSÜ) 1 szt Akcesoria Mikroprzełącznik 2 szt Pokrywa przestrzeni podłączeniowej 2 szt Zacisk ramowy szt Komora gaśnicza szt ) Napięcie znamionowe robocze 500 V~ przy rozłączniku NH z elektroniczną kontrolą bezpiecznika (ESÜ). 2) Przyłączenie przewodów sektorowych mm 2. 11

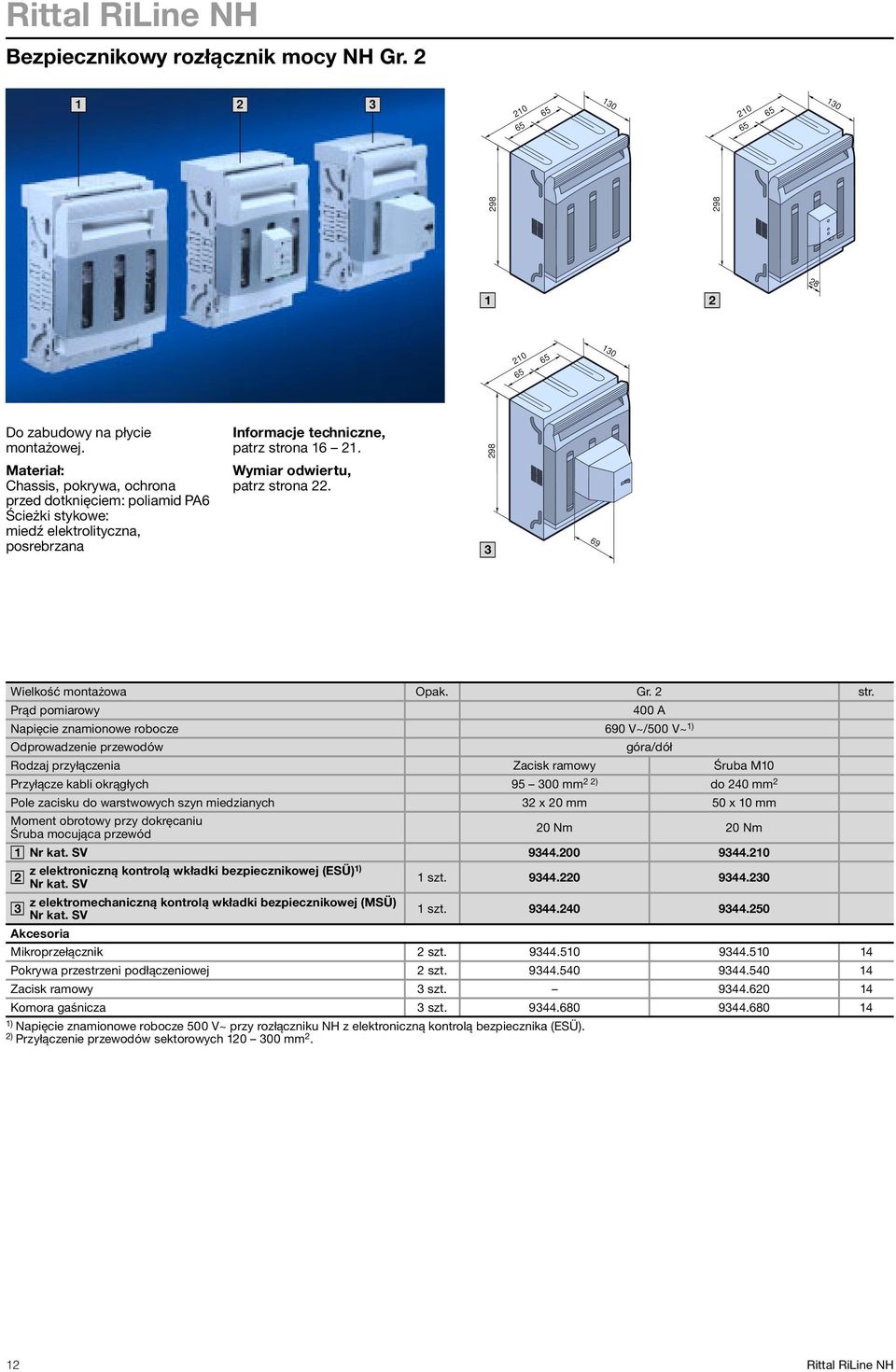

12 Bezpiecznikowy rozłącznik mocy NH Gr Do zabudowy na płycie montażowej. Informacje techniczne, patrz strona Materiał: Chassis, pokrywa, ochrona przed dotknięciem: poliamid PA6 Ścieżki stykowe: miedź elektrolityczna, posrebrzana Wymiar odwiertu, patrz strona Wielkość montażowa Opak. Gr. 2 str. Prąd pomiarowy 400 A Napięcie znamionowe robocze 690 V~/500 V~ 1) Odprowadzenie przewodów góra/dół Rodzaj przyłączenia Zacisk ramowy Śruba M10 Przyłącze kabli okrągłych mm 2 2) do 240 mm 2 Pole zacisku do warstwowych szyn miedzianych 2 x 20 mm 50 x 10 mm Moment obrotowy przy dokręcaniu Śruba mocująca przewód 20 Nm 20 Nm z elektroniczną kontrolą wkładki bezpiecznikowej (ESÜ) 1) 1 szt z elektromechaniczną kontrolą wkładki bezpiecznikowej (MSÜ) 1 szt Akcesoria Mikroprzełącznik 2 szt Pokrywa przestrzeni podłączeniowej 2 szt Zacisk ramowy szt Komora gaśnicza szt ) Napięcie znamionowe robocze 500 V~ przy rozłączniku NH z elektroniczną kontrolą bezpiecznika (ESÜ). 2) Przyłączenie przewodów sektorowych mm 2. 12

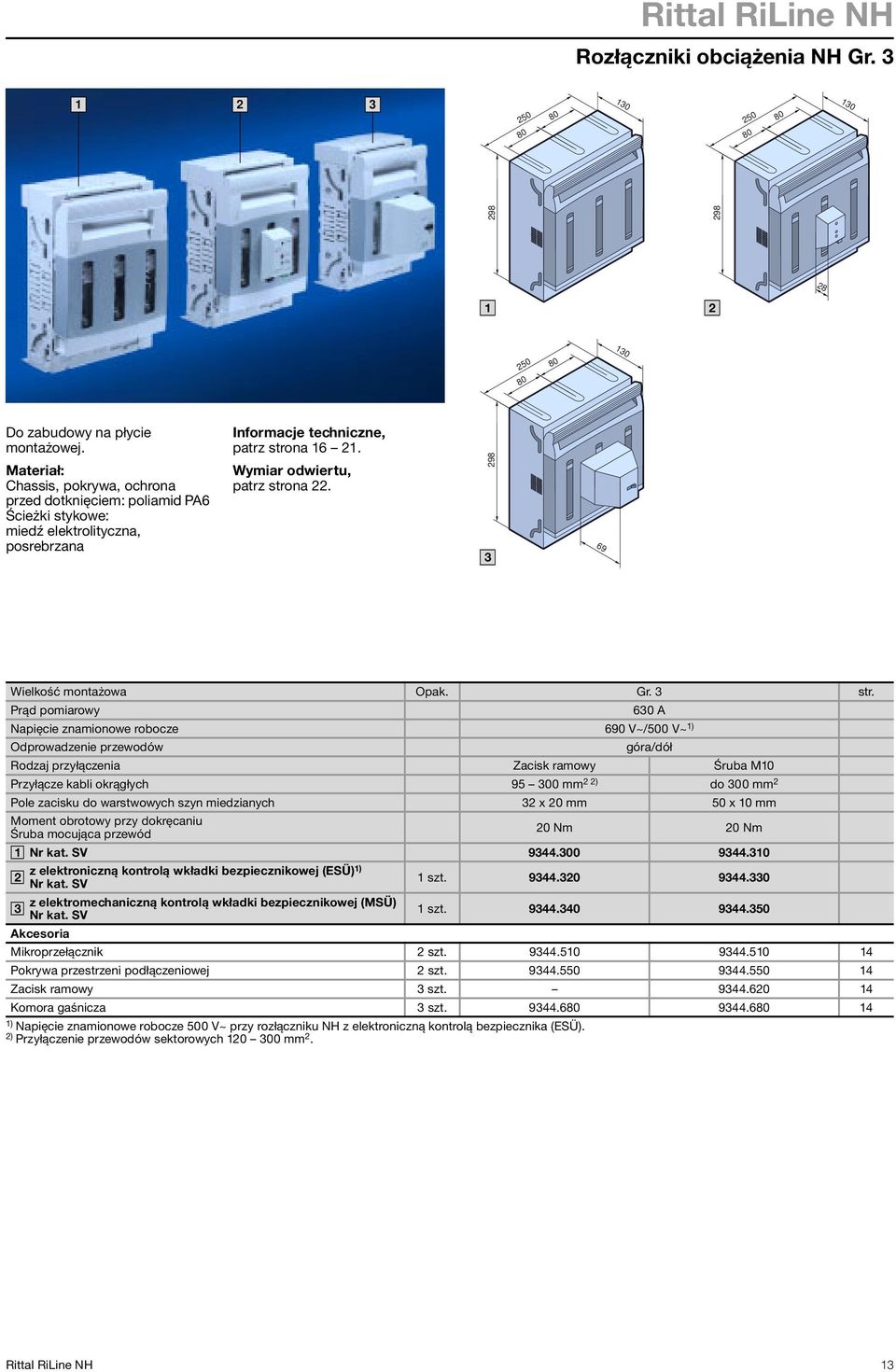

13 Rozłączniki obciążenia NH Gr Do zabudowy na płycie montażowej. Materiał: Chassis, pokrywa, ochrona przed dotknięciem: poliamid PA6 Ścieżki stykowe: miedź elektrolityczna, posrebrzana Informacje techniczne, patrz strona Wymiar odwiertu, patrz strona Wielkość montażowa Opak. Gr. str. Prąd pomiarowy 60 A Napięcie znamionowe robocze 690 V~/500 V~ 1) Odprowadzenie przewodów góra/dół Rodzaj przyłączenia Zacisk ramowy Śruba M10 Przyłącze kabli okrągłych mm 2 2) do 00 mm 2 Pole zacisku do warstwowych szyn miedzianych 2 x 20 mm 50 x 10 mm Moment obrotowy przy dokręcaniu Śruba mocująca przewód 20 Nm 20 Nm z elektroniczną kontrolą wkładki bezpiecznikowej (ESÜ) 1) 1 szt z elektromechaniczną kontrolą wkładki bezpiecznikowej (MSÜ) 1 szt Akcesoria Mikroprzełącznik 2 szt Pokrywa przestrzeni podłączeniowej 2 szt Zacisk ramowy szt Komora gaśnicza szt ) Napięcie znamionowe robocze 500 V~ przy rozłączniku NH z elektroniczną kontrolą bezpiecznika (ESÜ). 2) Przyłączenie przewodów sektorowych mm 2. 1

14 T Akcesoria do rozłącznika NH Gr. 00 do Mikroprzełącznik Do zasygnalizowania pozycji przełączenia urządzenia NH (pokrywa przełączająca). Do rozłącznika NH Opak. 1 Gr szt Gr. 1 2 szt ) 1) z kieszenią z tworzywa sztucznego do mocowania mikroprzełącznika w rozłączniku chassis. 1 2 Pokrywa przestrzeni połączeniowej Do przedłużenia osłony ochrony przed dotknięciem np. przy stosowaniu kabli z długą tulejką zaciśniętą na końcu. Możliwość dowolnego szeregowania u góry i na dole. Materiał: Poliamid PA6 B = Szerokość H = Wysokość T = Głębokość B H Do rozłącznika NH Opak. Gr szt Gr. 1 2 szt Gr. 2 2 szt Gr. 2 szt B mm H mm T mm Zaciski pryzmatyczne/ Zaciski ramowe do rozłączników NH Gr. 00 do z przyłączem śrubowym Do bezpośredniego przyłączenia przewodów okrągłych i sektorowych 1 Wersja Do rozłącznika NH Przewód okrągły Przyłącze Przewód sektorowy Moment obrotowy przy dokręcaniu Opak. 1 Zaciski pryzmatyczne Gr mm mm 2 Nm szt Zaciski ramowe Gr mm mm 2 20 Nm szt Gr. 2/ mm mm 2 20 Nm szt Komory gaśnicze do rozłączników NH Gr. 1 do Do zwiększenia zdolności przełączania Dane techniczne: Patrz tabela Rozłączniki NH (kategoria użytkowania) strona 16. Opak. szt

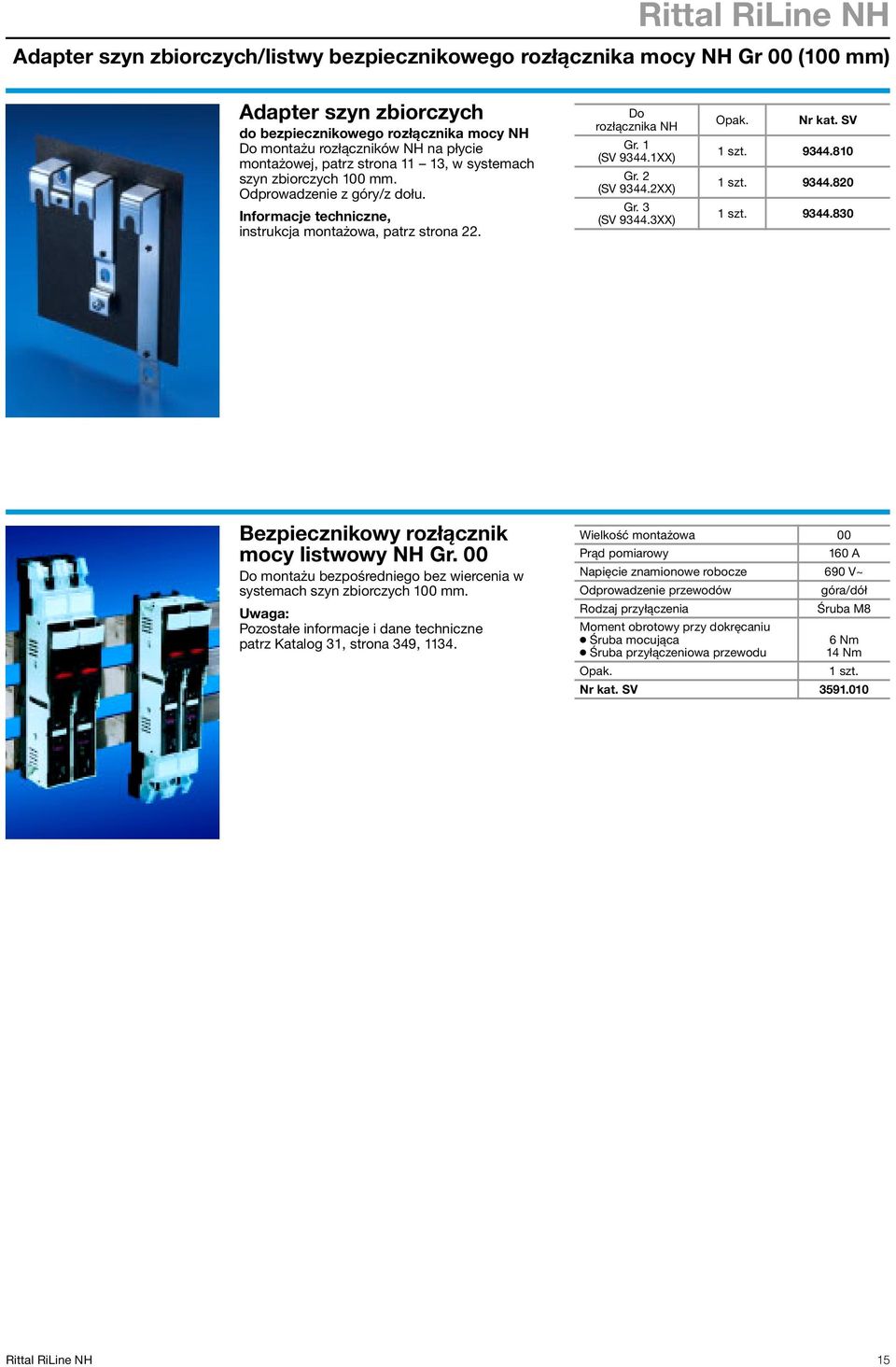

15 Adapter szyn zbiorczych/listwy bezpiecznikowego rozłącznika mocy NH Gr 00 (100 mm) Adapter szyn zbiorczych do bezpiecznikowego rozłącznika mocy NH Do montażu rozłączników NH na płycie montażowej, patrz strona 11 1, w systemach szyn zbiorczych 100 mm. Odprowadzenie z góry/z dołu. Informacje techniczne, instrukcja montażowa, patrz strona 22. Do rozłącznika NH Gr. 1 (SV 944.1XX) Gr. 2 (SV 944.2XX) Gr. (SV 944.XX) Opak. 1 szt szt szt Bezpiecznikowy rozłącznik mocy listwowy NH Gr. 00 Do montażu bezpośredniego bez wiercenia w systemach szyn zbiorczych 100 mm. Uwaga: Pozostałe informacje i dane techniczne patrz Katalog 1, strona 49, 114. Wielkość montażowa 00 Prąd pomiarowy 160 A Napięcie znamionowe robocze 690 V~ Odprowadzenie przewodów góra/dół Rodzaj przyłączenia Śruba M8 Moment obrotowy przy dokręcaniu Śruba mocująca Śruba przyłączeniowa przewodu Opak. 6 Nm 14 Nm 1 szt

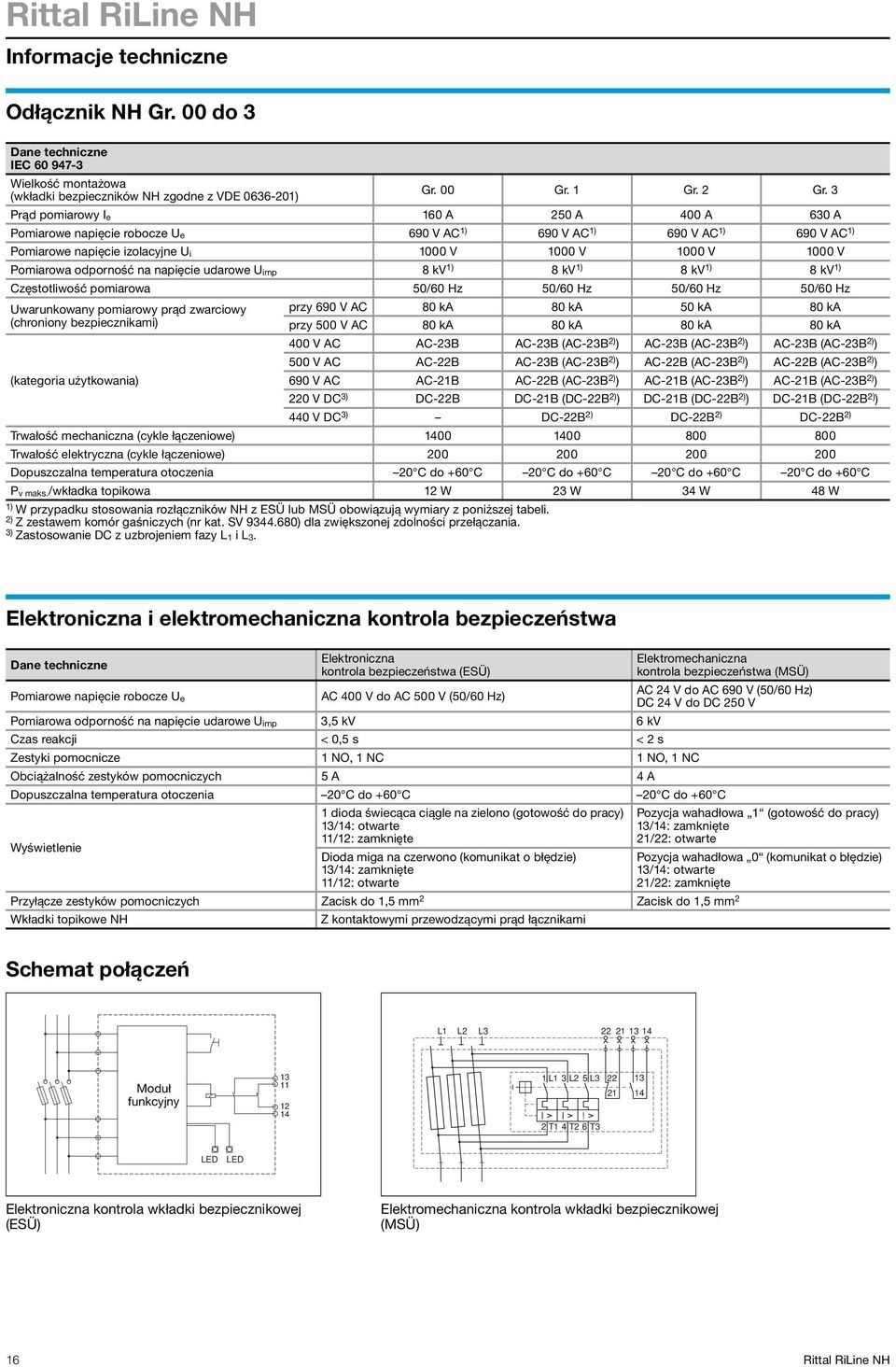

16 Informacje techniczne Odłącznik NH Gr. 00 do Dane techniczne IEC Wielkość montażowa (wkładki bezpieczników NH zgodne z VDE ) Gr. 00 Gr. 1 Gr. 2 Gr. Prąd pomiarowy I e 160 A 250 A 400 A 60 A Pomiarowe napięcie robocze U e 690 V AC 1) 690 V AC 1) 690 V AC 1) 690 V AC 1) Pomiarowe napięcie izolacyjne U i 1000 V 1000 V 1000 V 1000 V Pomiarowa odporność na napięcie udarowe U imp 8 kv 1) 8 kv 1) 8 kv 1) 8 kv 1) Częstotliwość pomiarowa 50/60 Hz 50/60 Hz 50/60 Hz 50/60 Hz Uwarunkowany pomiarowy prąd zwarciowy przy 690 V AC ka ka 50 ka ka (chroniony bezpiecznikami) przy 500 V AC ka ka ka ka 400 V AC AC-2B AC-2B (AC-2B 2) ) AC-2B (AC-2B 2) ) AC-2B (AC-2B 2) ) 500 V AC AC-22B AC-2B (AC-2B 2) ) AC-22B (AC-2B 2) ) AC-22B (AC-2B 2) ) (kategoria użytkowania) 690 V AC AC-21B AC-22B (AC-2B 2) ) AC-21B (AC-2B 2) ) AC-21B (AC-2B 2) ) 220 V DC ) DC-22B DC-21B (DC-22B 2) ) DC-21B (DC-22B 2) ) DC-21B (DC-22B 2) ) 440 V DC ) DC-22B 2) DC-22B 2) DC-22B 2) Trwałość mechaniczna (cykle łączeniowe) Trwałość elektryczna (cykle łączeniowe) Dopuszczalna temperatura otoczenia 20 C do +60 C 20 C do +60 C 20 C do +60 C 20 C do +60 C P v maks./wkładka topikowa 12 W 2 W 4 W 48 W 1) W przypadku stosowania rozłączników NH z ESÜ lub MSÜ obowiązują wymiary z poniższej tabeli. 2) Z zestawem komór gaśniczych (nr kat. SV 944.6) dla zwiększonej zdolności przełączania. ) Zastosowanie DC z uzbrojeniem fazy L 1 i L. Elektroniczna i elektromechaniczna kontrola bezpieczeństwa Dane techniczne Pomiarowe napięcie robocze U e Elektroniczna kontrola bezpieczeństwa (ESÜ) AC 400 V do AC 500 V (50/60 Hz) Elektromechaniczna kontrola bezpieczeństwa (MSÜ) AC 24 V do AC 690 V (50/60 Hz) DC 24 V do DC 250 V Pomiarowa odporność na napięcie udarowe U imp,5 kv 6 kv Czas reakcji < 0,5 s < 2 s Zestyki pomocnicze 1 NO, 1 NC 1 NO, 1 NC Obciążalność zestyków pomocniczych 5 A 4 A Dopuszczalna temperatura otoczenia 20 C do +60 C 20 C do +60 C Wyświetlenie 1 dioda świecąca ciągle na zielono (gotowość do pracy) 1/14: otwarte 11/12: zamknięte Dioda miga na czerwono (komunikat o błędzie) 1/14: zamknięte 11/12: otwarte Przyłącze zestyków pomocniczych Zacisk do 1,5 mm 2 Zacisk do 1,5 mm 2 Wkładki topikowe NH Z kontaktowymi przewodzącymi prąd łącznikami Pozycja wahadłowa 1 (gotowość do pracy) 1/14: zamknięte 21/22: otwarte Pozycja wahadłowa 0 (komunikat o błędzie) 1/14: otwarte 21/22: zamknięte Schemat połączeń L1 L2 L Moduł funkcyjny L1 L2 5 L T1 4 T2 6 T LED LED Elektroniczna kontrola wkładki bezpiecznikowej (ESÜ) Elektromechaniczna kontrola wkładki bezpiecznikowej (MSÜ) 16

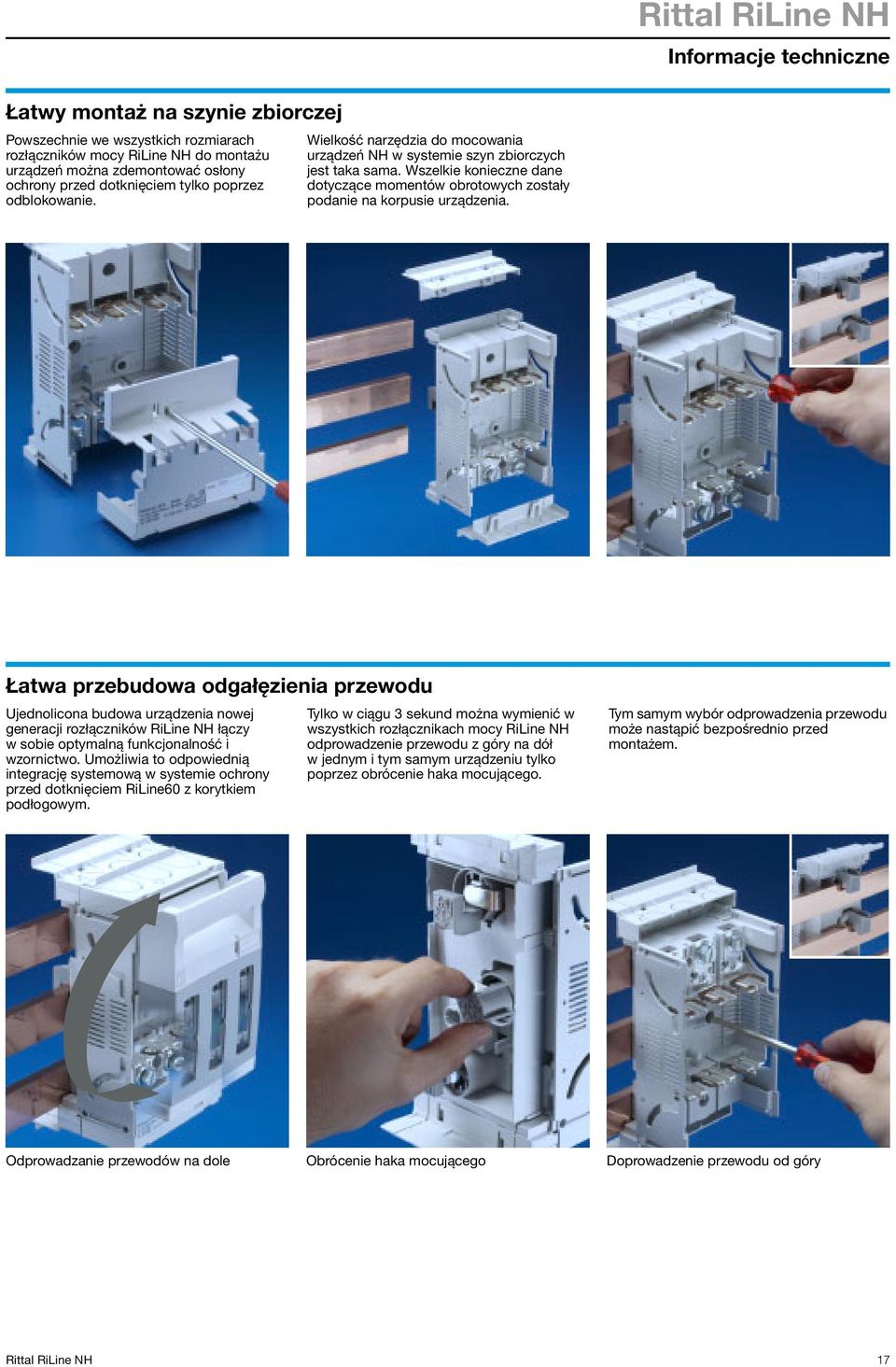

17 Informacje techniczne Łatwy montaż na szynie zbiorczej Powszechnie we wszystkich rozmiarach rozłączników mocy RiLine NH do montażu urządzeń można zdemontować osłony ochrony przed dotknięciem tylko poprzez odblokowanie. Wielkość narzędzia do mocowania urządzeń NH w systemie szyn zbiorczych jest taka sama. Wszelkie konieczne dane dotyczące momentów obrotowych zostały podanie na korpusie urządzenia. Łatwa przebudowa odgałęzienia przewodu Ujednolicona budowa urządzenia nowej generacji rozłączników RiLine NH łączy w sobie optymalną funkcjonalność i wzornictwo. Umożliwia to odpowiednią integrację systemową w systemie ochrony przed dotknięciem RiLine60 z korytkiem podłogowym. Tylko w ciągu sekund można wymienić w wszystkich rozłącznikach mocy RiLine NH odprowadzenie przewodu z góry na dół w jednym i tym samym urządzeniu tylko poprzez obrócenie haka mocującego. Tym samym wybór odprowadzenia przewodu może nastąpić bezpośrednio przed montażem. Odprowadzanie przewodów na dole Obrócenie haka mocującego Doprowadzenie przewodu od góry 17

18 Informacje techniczne Łączenie przy pomocy sprawdzonej techniki śrub zaciskowych Sprawdzona technika śrub zaciskowych umożliwia właśnie w zakresie dużego prądu obok bezstratnego łączenia także łatwiejszy montaż wzgl. demontaż w porównaniu do techniki zatrzaskowej. Przed mocowaniem rozłączniki NH mogą być pozycjonowane poprzez lekkie wyrównanie. Komfortowy zacisk ramowy seryjnie do wszystkich rozmiarów Dodatkowo do powszechnych na rynku złączy standardowych ze śrubami lub sworzniami nowa generacja Rittal RiLine rozłączników NH oferuje dodatkowo wszystkie rozmiary wyposażone seryjnie w komfortowy zacisk ramowy do oszczędzającego czas i koszty przyłączania przewodów okrągłych i sektorowych. Użytkownik oszczędza tym samym drogi czas pracy konieczny do obróbki żył oraz koszty materiału końcówek kablowych. Opcjonalnie rozłączniki NH RiLine ze złączem śrubowym mogą być dodatkowo wyposażone w zaciski ramowe wzgl. zaciski pryzmatyczne. Także tutaj obowiązuje zasada odczytywania wszystkich momentów obrotowych bezpośrednio z urządzenia lub zacisku. W dalszej kolejności w przypadku wszystkich rozłączników RiLine NH od rozmiaru 1 oraz wszystkich zacisków ramowych i pryzmatycznych z programu wyposażenia istnieje możliwość podłączania przewodów ochronnych i sektorowych z Cu lub Al (połączenia przewodów aluminiowych muszą być regularnie kontrolowane). Wersja przewodu Oznaczenie skrótowe Oznaczenie normatywne Jednożyłowe e sol (solid) Wielożyłowe m s (strandet) Okrągłe jednożyłowe re sol Okrągłe wielożyłowe rm s Sektor jednożyłowe se sol Sektor wielożyłowe sm s Drobnożyłowe f f (elastyczne) Blokada i plombowanie pokrywy Wszystkie wersje dysponują seryjnie blokadą uruchamianą obracającą się śrubą, która zapobiega niepowołanemu otwarciu się pokrywy rozłącznika. Dodatkowo istnieje możliwość zaplombowania blokady w pozycji blokującej. Blokada pokrywy Plombowanie pokrywy Ułatwiające serwis okienka przesuwne z zamykającymi się otworami kontrolnymi napięcia Zintegrowane w pokrywie rozłącznika okienka przesuwne posiadają specjalny mechanizm sprężynowy, który po zakończonej kontroli napięcia samoczynnie zamyka otwory kontrolne. Możliwość bezpiecznego pomiaru napięcia przy pomocy miernika, dodatkowo również od strony dostępowej przy pomocy nakładki uchwytu. 18

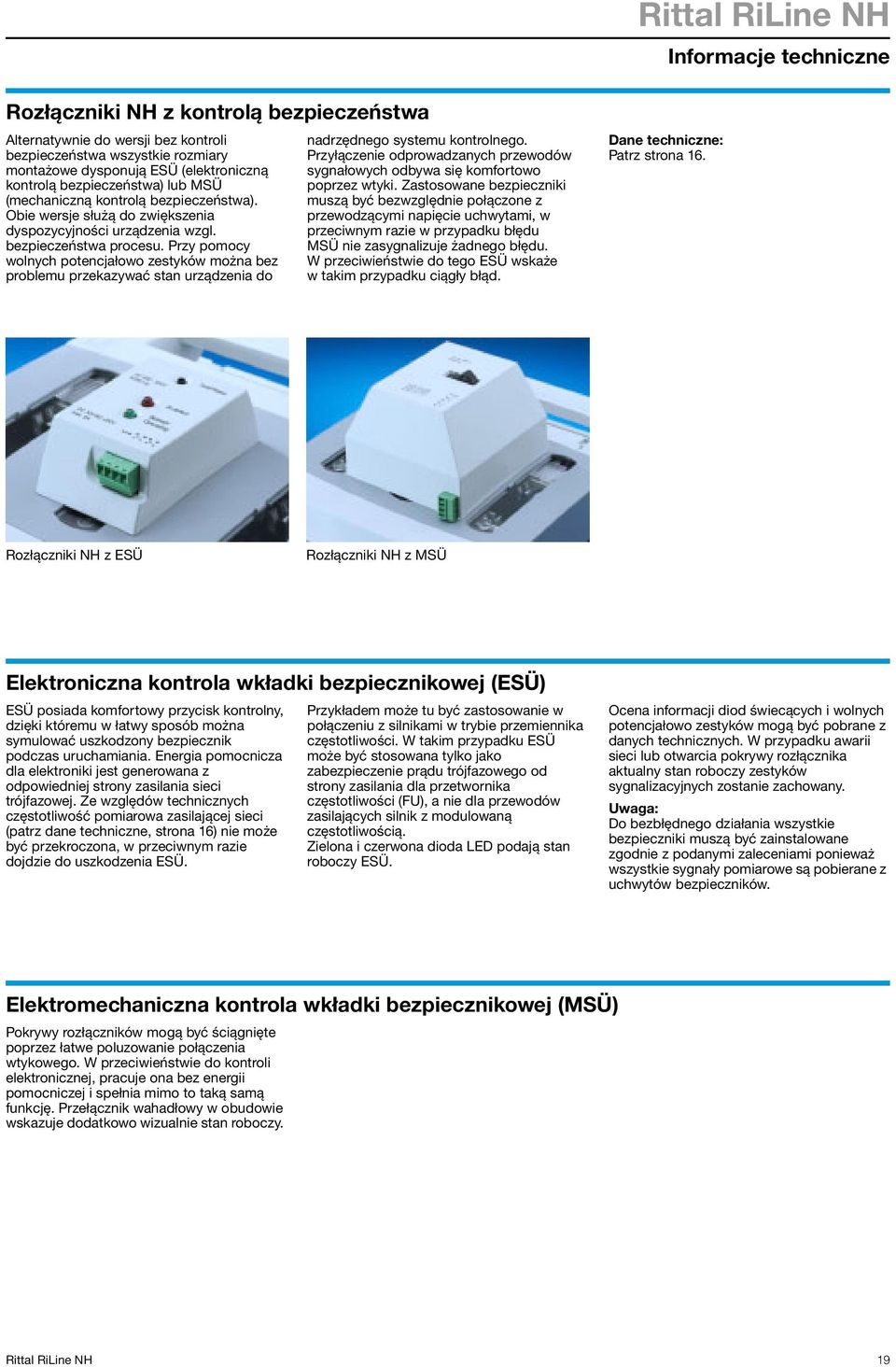

19 Informacje techniczne Rozłączniki NH z kontrolą bezpieczeństwa Alternatywnie do wersji bez kontroli bezpieczeństwa wszystkie rozmiary montażowe dysponują ESÜ (elektroniczną kontrolą bezpieczeństwa) lub MSÜ (mechaniczną kontrolą bezpieczeństwa). Obie wersje służą do zwiększenia dyspozycyjności urządzenia wzgl. bezpieczeństwa procesu. Przy pomocy wolnych potencjałowo zestyków można bez problemu przekazywać stan urządzenia do nadrzędnego systemu kontrolnego. Przyłączenie odprowadzanych przewodów sygnałowych odbywa się komfortowo poprzez wtyki. Zastosowane bezpieczniki muszą być bezwzględnie połączone z przewodzącymi napięcie uchwytami, w przeciwnym razie w przypadku błędu MSÜ nie zasygnalizuje żadnego błędu. W przeciwieństwie do tego ESÜ wskaże w takim przypadku ciągły błąd. Dane techniczne: Patrz strona 16. Rozłączniki NH z ESÜ Rozłączniki NH z MSÜ Elektroniczna kontrola wkładki bezpiecznikowej (ESÜ) ESÜ posiada komfortowy przycisk kontrolny, dzięki któremu w łatwy sposób można symulować uszkodzony bezpiecznik podczas uruchamiania. Energia pomocnicza dla elektroniki jest generowana z odpowiedniej strony zasilania sieci trójfazowej. Ze względów technicznych częstotliwość pomiarowa zasilającej sieci (patrz dane techniczne, strona 16) nie może być przekroczona, w przeciwnym razie dojdzie do uszkodzenia ESÜ. Przykładem może tu być zastosowanie w połączeniu z silnikami w trybie przemiennika częstotliwości. W takim przypadku ESÜ może być stosowana tylko jako zabezpieczenie prądu trójfazowego od strony zasilania dla przetwornika częstotliwości (FU), a nie dla przewodów zasilających silnik z modulowaną częstotliwością. Zielona i czerwona dioda LED podają stan roboczy ESÜ. Ocena informacji diod świecących i wolnych potencjałowo zestyków mogą być pobrane z danych technicznych. W przypadku awarii sieci lub otwarcia pokrywy rozłącznika aktualny stan roboczy zestyków sygnalizacyjnych zostanie zachowany. Uwaga: Do bezbłędnego działania wszystkie bezpieczniki muszą być zainstalowane zgodnie z podanymi zaleceniami ponieważ wszystkie sygnały pomiarowe są pobierane z uchwytów bezpieczników. Elektromechaniczna kontrola wkładki bezpiecznikowej (MSÜ) Pokrywy rozłączników mogą być ściągnięte poprzez łatwe poluzowanie połączenia wtykowego. W przeciwieństwie do kontroli elektronicznej, pracuje ona bez energii pomocniczej i spełnia mimo to taką samą funkcję. Przełącznik wahadłowy w obudowie wskazuje dodatkowo wizualnie stan roboczy. 19

20 Informacje techniczne Łatwa sygnalizacja pozycji łączeniowej przy pomocy mikroprzełącznika Mikroprzełączniki służą również do sygnalizacji pozycji łączeniowej. W tym celu mikroprzełącznik jest po prostu klipsowany w odpowiedniej pozycji. W zależności od urządzenia do dyspozycji występują dwa uchwyty mikroprzełącznika. Dzięki temu istnieje możliwość komunikacji pozycji łączeniowej pokrywy rozłącznika do SPS i równocześnie przy pomocy 2 mikroprzełącznika przeprowadzenia bezpośredniego zrzutu obciążenia stycznika. Okablowanie mikroprzełącznika odbywa się poprzez urządzenie do tyłu lub poprzez wytłoczenie zaślepek ochrony przed dotknięciem. Gr. 00 Gr. 1 do Prowadzenie kabli Optymalne oznakowanie Łatwość dostępu i bardzo dobra widoczność nowej generacji rozłączników daje możliwość indywidualnego oznaczenia urządzeń według schematu połączeń. Wymieniane etykiety są chronione przed zabrudzeniem poprzez przezroczystą folię. Komory gaśnicze do zwiększania zdolności łączeniowej do odłączników NH Gr. 1 Dane techniczne: Patrz tabela Rozłączniki NH (kategoria użytkowania) strona Usuwanie poprzeczki z tworzywa sztucznego 2. Klipsowanie komór gaśniczych 20

21 Informacje techniczne Kompaktowe wymiary i ergonomiczny design Powszechnie przyjęty design wszystkich rozmiarów od 00 do. Ergonomicznie ukształtowana pokrywa rozłącznika z komfortową nakładką uchwytu także w przypadku rozmiaru 00 o całkowitej szerokości tylko 106 mm Wszystkie wersje z zdefiniowanymi pozycjami do: 1. otwartej pokrywy (pozycja obioru) 2. pokrywy w gotowości do łączenia. pokrywa zamknięta Obszerna ochrona przed dotykiem Obszerna ochrona przed dotykiem gwarantuje bezpieczeństwo na najwyższym poziomie i gwarantuje użytkownikowi znacznie większy komfort obsługi. Bezpieczne przełączanie w celu ochrony dłoni Wtykane opcjonalnie pokrywy przestrzeni przyłączeniowych (patrz akcesoria) do zwiększenia przestrzeni przyłączeniowej, np. w przypadku stosowania końcówek kabli z długą tuleją zaciskaną. Możliwości różnorakich wykrojów w obszarze wprowadzania kabli. Perfekcyjna ochrona we wszystkich kierunkach dzięki korytku w podłożu Rittal RiLine60. Wersja Od przodu z zamkniętą pokrywą Od przodu z otwartą pokrywą Klasa ochrony IP IP 20 IP 10 Możliwość przebudowania wsporników także w przypadku płaskich szyn Usuwane z boku zaślepienie umożliwia przebudowanie wspornika szyny zbiorczej Rittal RiLine60 dla szyn płaskich. Zapewnia to bardzo kompaktowe rozmieszczenie urządzeń. W połączeniu z ekstremalnie cienkimi kształtami osiągamy konstrukcję nie wymagającą dużo miejsca. 21

22 Informacje techniczne Bezpiecznikowy rozłącznik mocy NH strona 10 1 Wymiary otworów Gr. 00 (SV ) Gr. 1 (SV ) Gr. 2 (SV ) Gr. (SV ) ø7 ø A Gr. A Adapter szyny zbiorczej 100 mm do bezpiecznikowego rozłącznika mocy NH Gr. 1 do do zabudowy na płycie montażowej strona 15 Instrukcja montażowa 2 17/19 TX 25 M10 4 Uwaga: Do montażu bezpiecznikowych rozłączników mocy NH Gr. 1 do, patrz strona 11 1, w systemach szyn zbiorczych z odstępem od środków szyn 100 mm w każdym korpusie rozłącznika należy wywiercić dodatkowy otwór mocujący (d = 5,5 mm) według poniższej instrukcji montażowej, krok 1. Następnie montuje się adapter szyn zbiorczych przy pomocy śrub M10 na szynie zbiorczej, patrz krok 2 oraz i rozłącznik według kroku 4 do 6 na którym unieruchamia się adapter Nm 19 0 Nm 100 A A 5 2,5 Nm TX 25 Gr. A 1 57 mm 2 65 mm mm 4 1 ø 5,5 22

23 Lista numerów katalogowych/spis słów kluczowych Nr kat. strona Nr kat. strona Nr kat. strona Nr kat. strona Nr kat. strona A Adapter 100 mm do bezpiecznikowego rozłącznika mocy NH Gr Adapter szyny zbiorczej 100 mm do bezpiecznikowego rozłącznika mocy NH Gr B Bezpiecznikowy rozłącznik mocy Gr Gr Gr Gr. 1 Bezpiecznikowy rozłącznik mocy listwowy NH Gr Bezpiecznikowy rozłącznik mocy NH Gr Gr Gr Gr. 1 I Informacje techniczne K Komory gaśnicze 14 L Listwowy rozłącznik mocy Gr M Mikroprzełącznik 14 P Pokrywa przestrzeni połączeniowej 14 R Rozłącznik Gr. 00 6, 10 Gr. 1 7, 11 Gr. 2 8, 12 Gr. 9, 1 Rozłącznik mocy Gr. 00 6, 10 Gr. 1 7, 11 Gr. 2 8, 12 Gr. 9, 1 S Szynowy bezpiecznikowy rozłącznik mocy NH Gr Gr. 1 7 Gr. 2 8 Gr. 9 W Wymiary otworów do bezpiecznikowego rozłącznika mocy NH 22 Z Zaciski 14 Zaciski pryzmatyczne 14 Zaciski ramowe 14 2

24 Wszystko we wszystkim rozwiązania Rittal Systemy szaf sterowniczych Rozdział mocy Systemy szyn zbiorczych Mini PLS/PLS Systemy szyn zbiorczych 40/60/100/150/185 mm Komponenty zabudowy płyt montażowych Rozdzielnie niskiego napięcia Rittal Maxi PLS System zabudowy modulowej ISV Systemy zabudowy elektroniki Klimatyzacja systemowa Rozwiązania IT Obudowy zewnętrzne Firma Rittal posiada jeden z największych programów natychmiastowej dostawy szaf sterowniczych. Oferuje zintegrowane rozwiązania do 4 poziomu. Kompletnie zmontowane i gotowe do pracy. Wszędzie na świecie oferujemy Państwu nasze rozwiązania dzięki 19 fabrykom na 4 kontynentach, 60 przedstawicielstwom i ponad 70 dystrybutorom na całym świecie! 05/07 P471 Rittal Sp. z o.o. ul. Królewska Grodzisk Mazowiecki Tel.: (022) Fax: (022) rittal@rittal.pl Tech Info R

141.5. drobnożyłowy z zarobioną 1,5 50

141.5. drobnożyłowy z zarobioną 1,5 50 Rozdział mocy Bezpiecznikowy rozłącznik mocy NH rozm. 000 Wersja -bieg., odprowadzenie z góry/z dołu Do zastosowania wkładek zabezpieczających wg EN 60 - Dane techniczne wg IEC/EN 60 947-, patrz rozdział
