Centrala wentylacyjna Salda SmartAir 50+

Transkrypt

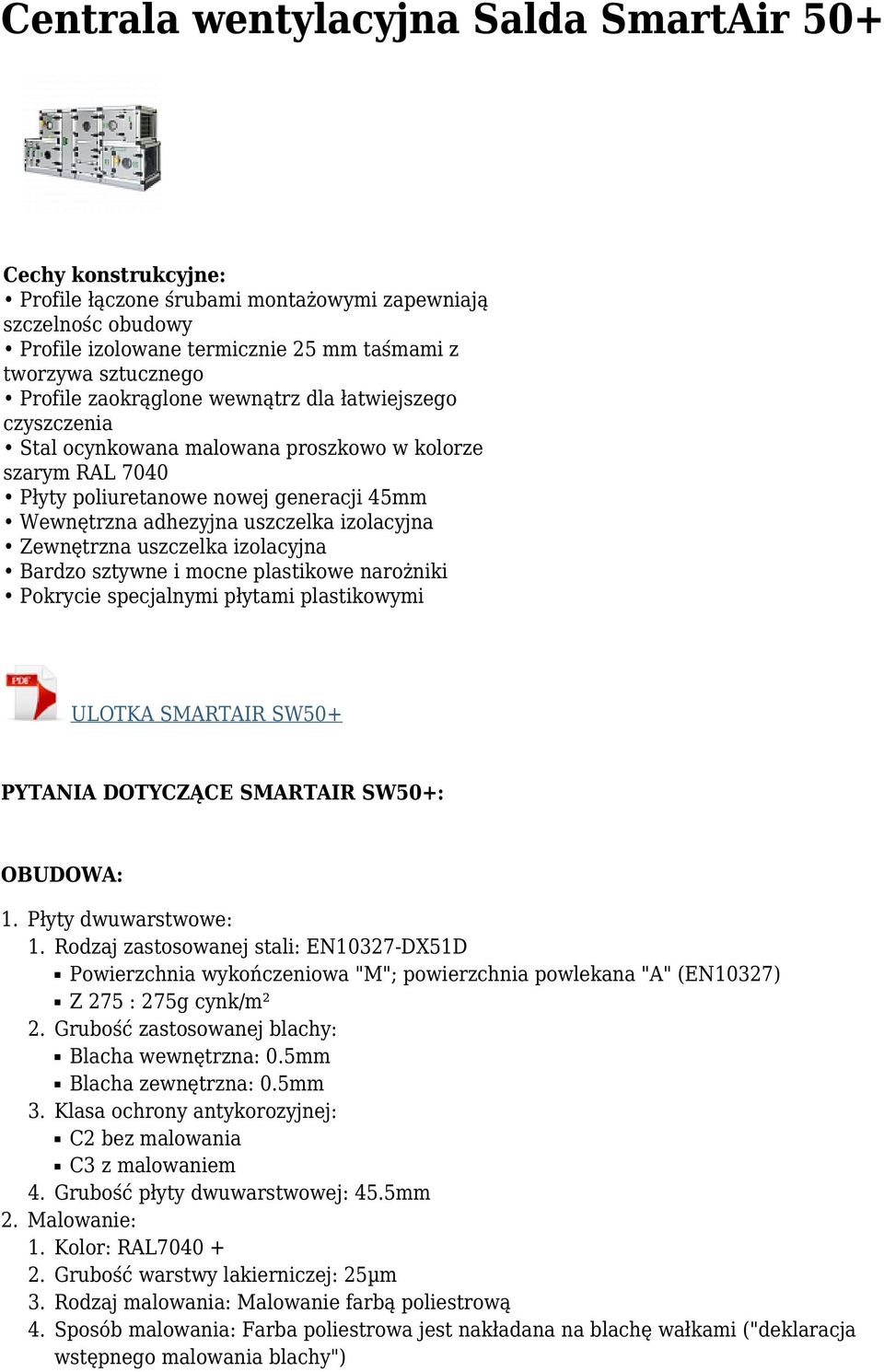

1 Centrala wentylacyjna Salda SmartAir 50+ Cechy konstrukcyjne: Profile łączone śrubami montażowymi zapewniają szczelnośc obudowy Profile izolowane termicznie 25 mm taśmami z tworzywa sztucznego Profile zaokrąglone wewnątrz dla łatwiejszego czyszczenia Stal ocynkowana malowana proszkowo w kolorze szarym RAL 7040 Płyty poliuretanowe nowej generacji 45mm Wewnętrzna adhezyjna uszczelka izolacyjna Zewnętrzna uszczelka izolacyjna Bardzo sztywne i mocne plastikowe narożniki Pokrycie specjalnymi płytami plastikowymi ULOTKA SMARTAIR SW50+ PYTANIA DOTYCZĄCE SMARTAIR SW50+: OBUDOWA: Płyty dwuwarstwowe: 1. Rodzaj zastosowanej stali: EN10327-DX51D Powierzchnia wykończeniowa "M"; powierzchnia powlekana "A" (EN10327) Z 275 : 275g cynk/m² 2. Grubość zastosowanej blachy: Blacha wewnętrzna: 0.5mm Blacha zewnętrzna: 0.5mm 3. Klasa ochrony antykorozyjnej: C2 bez malowania C3 z malowaniem 4. Grubość płyty dwuwarstwowej: 45.5mm Malowanie: 1. Kolor: RAL Grubość warstwy lakierniczej: 25µm 3. Rodzaj malowania: Malowanie farbą poliestrową 4. Sposób malowania: Farba poliestrowa jest nakładana na blachę wałkami ("deklaracja wstępnego malowania blachy")

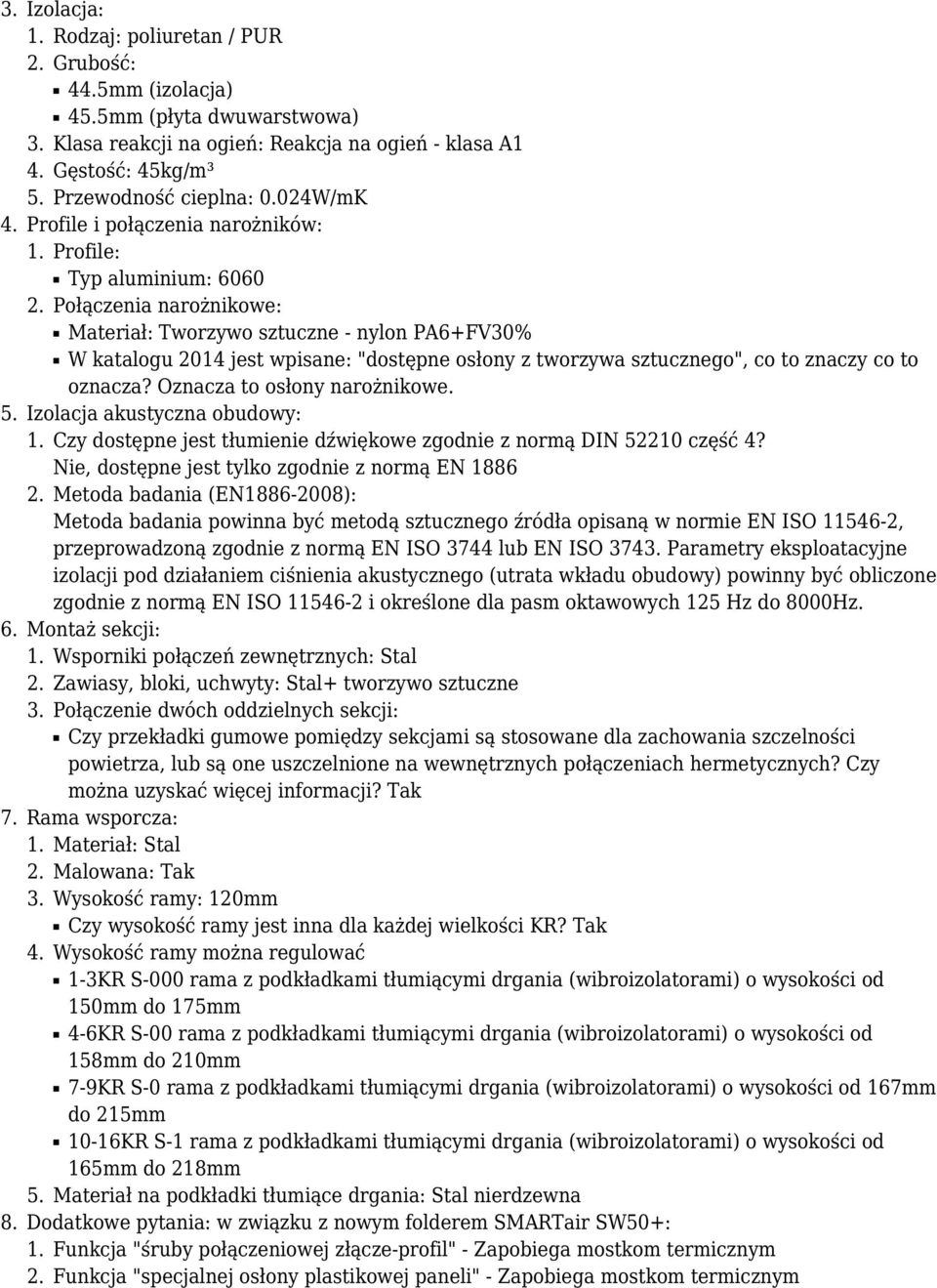

2 3. Izolacja: 1. Rodzaj: poliuretan / PUR 2. Grubość: 44.5mm (izolacja) 45.5mm (płyta dwuwarstwowa) 3. Klasa reakcji na ogień: Reakcja na ogień - klasa A1 4. Gęstość: 45kg/m³ 5. Przewodność cieplna: 0.024W/mK 4. Profile i połączenia narożników: 1. Profile: Typ aluminium: Połączenia narożnikowe: Materiał: Tworzywo sztuczne - nylon PA6+FV30% W katalogu 2014 jest wpisane: "dostępne osłony z tworzywa sztucznego", co to znaczy co to oznacza? Oznacza to osłony narożnikowe. 5. Izolacja akustyczna obudowy: 1. Czy dostępne jest tłumienie dźwiękowe zgodnie z normą DIN część 4? Nie, dostępne jest tylko zgodnie z normą EN Metoda badania (EN ): Metoda badania powinna być metodą sztucznego źródła opisaną w normie EN ISO , przeprowadzoną zgodnie z normą EN ISO 3744 lub EN ISO Parametry eksploatacyjne izolacji pod działaniem ciśnienia akustycznego (utrata wkładu obudowy) powinny być obliczone zgodnie z normą EN ISO i określone dla pasm oktawowych 125 Hz do 8000Hz. 6. Montaż sekcji: 1. Wsporniki połączeń zewnętrznych: Stal 2. Zawiasy, bloki, uchwyty: Stal+ tworzywo sztuczne 3. Połączenie dwóch oddzielnych sekcji: Czy przekładki gumowe pomiędzy sekcjami są stosowane dla zachowania szczelności powietrza, lub są one uszczelnione na wewnętrznych połączeniach hermetycznych? Czy można uzyskać więcej informacji? Tak 7. Rama wsporcza: 1. Materiał: Stal 2. Malowana: Tak 3. Wysokość ramy: 120mm Czy wysokość ramy jest inna dla każdej wielkości KR? Tak 4. Wysokość ramy można regulować 1-3KR S-000 rama z podkładkami tłumiącymi drgania (wibroizolatorami) o wysokości od 150mm do 175mm 4-6KR S-00 rama z podkładkami tłumiącymi drgania (wibroizolatorami) o wysokości od 158mm do 210mm 7-9KR S-0 rama z podkładkami tłumiącymi drgania (wibroizolatorami) o wysokości od 167mm do 215mm 10-16KR S-1 rama z podkładkami tłumiącymi drgania (wibroizolatorami) o wysokości od 165mm do 218mm 5. Materiał na podkładki tłumiące drgania: Stal nierdzewna 8. Dodatkowe pytania: w związku z nowym folderem SMARTair SW50+: 1. Funkcja "śruby połączeniowej złącze-profil" - Zapobiega mostkom termicznym 2. Funkcja "specjalnej osłony plastikowej paneli" - Zapobiega mostkom termicznym

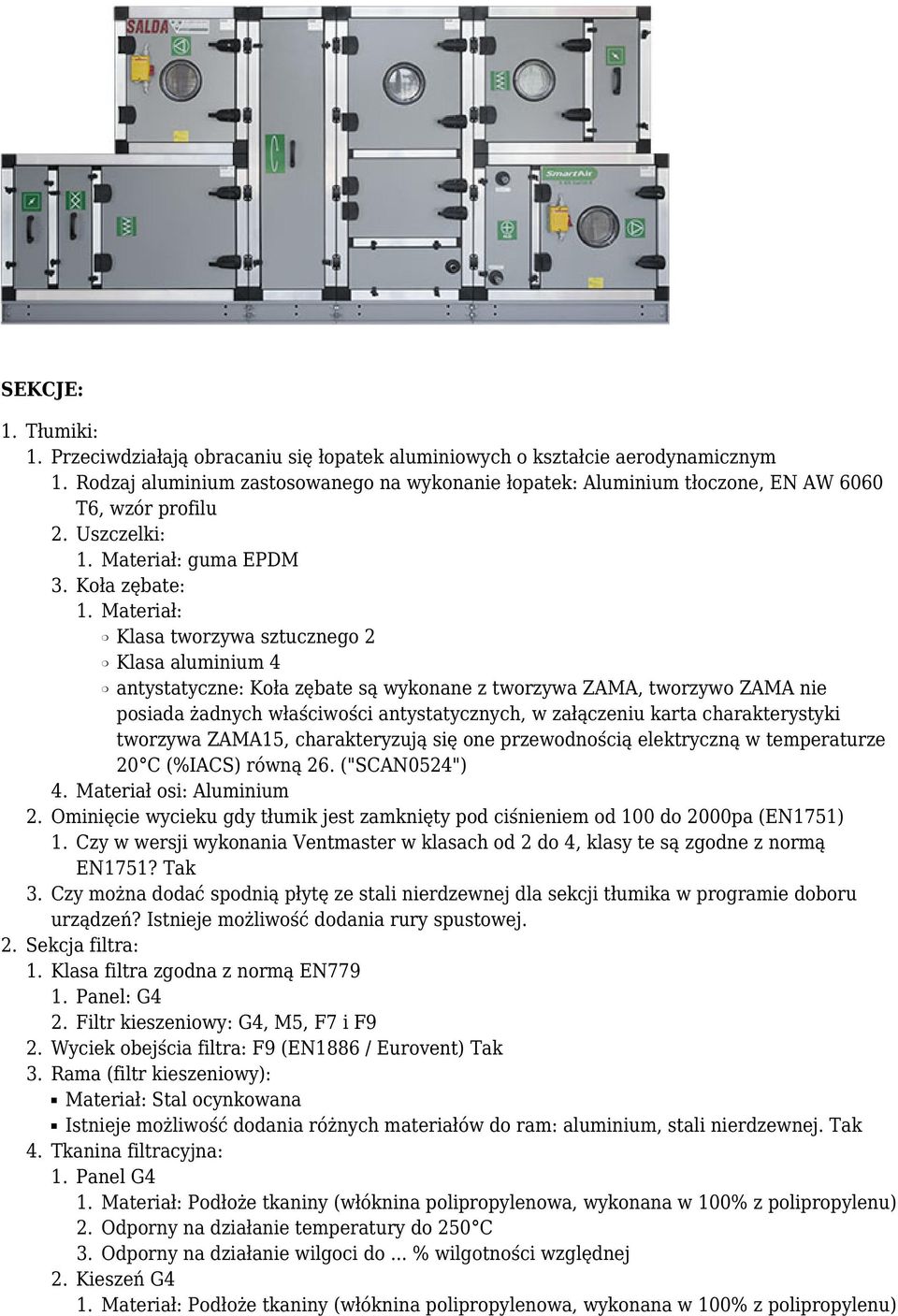

3 SEKCJE: Tłumiki: 1. Przeciwdziałają obracaniu się łopatek aluminiowych o kształcie aerodynamicznym 1. Rodzaj aluminium zastosowanego na wykonanie łopatek: Aluminium tłoczone, EN AW 6060 T6, wzór profilu 2. Uszczelki: 1. Materiał: guma EPDM 3. Koła zębate: 1. Materiał: Klasa tworzywa sztucznego 2 Klasa aluminium 4 antystatyczne: Koła zębate są wykonane z tworzywa ZAMA, tworzywo ZAMA nie posiada żadnych właściwości antystatycznych, w załączeniu karta charakterystyki tworzywa ZAMA15, charakteryzują się one przewodnością elektryczną w temperaturze 20 C (%IACS) równą 26. ("SCAN0524") 4. Materiał osi: Aluminium 2. Ominięcie wycieku gdy tłumik jest zamknięty pod ciśnieniem od 100 do 2000pa (EN1751) 1. Czy w wersji wykonania Ventmaster w klasach od 2 do 4, klasy te są zgodne z normą EN1751? Tak 3. Czy można dodać spodnią płytę ze stali nierdzewnej dla sekcji tłumika w programie doboru urządzeń? Istnieje możliwość dodania rury spustowej. Sekcja filtra: 1. Klasa filtra zgodna z normą EN Panel: G4 2. Filtr kieszeniowy: G4, M5, F7 i F9 2. Wyciek obejścia filtra: F9 (EN1886 / Eurovent) Tak 3. Rama (filtr kieszeniowy): Materiał: Stal ocynkowana Istnieje możliwość dodania różnych materiałów do ram: aluminium, stali nierdzewnej. Tak 4. Tkanina filtracyjna: 1. Panel G4 2. Odporny na działanie temperatury do 250 C 2. Kieszeń G4

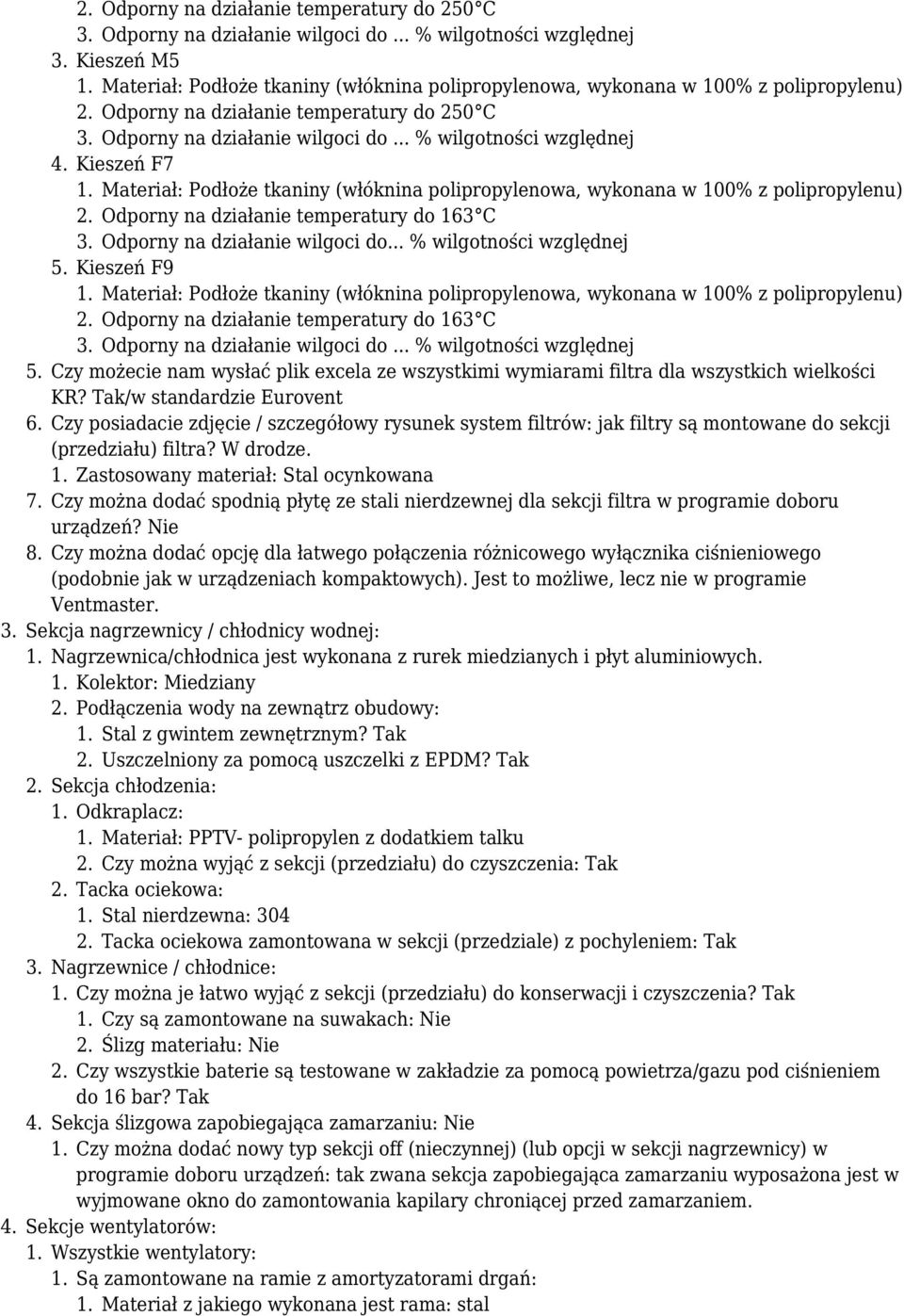

4 Odporny na działanie temperatury do 250 C 3. Kieszeń M5 2. Odporny na działanie temperatury do 250 C 4. Kieszeń F7 2. Odporny na działanie temperatury do 163 C 3. Odporny na działanie wilgoci do... % wilgotności względnej 5. Kieszeń F9 2. Odporny na działanie temperatury do 163 C 5. Czy możecie nam wysłać plik excela ze wszystkimi wymiarami filtra dla wszystkich wielkości KR? Tak/w standardzie Eurovent 6. Czy posiadacie zdjęcie / szczegółowy rysunek system filtrów: jak filtry są montowane do sekcji (przedziału) filtra? W drodze. 1. Zastosowany materiał: Stal ocynkowana 7. Czy można dodać spodnią płytę ze stali nierdzewnej dla sekcji filtra w programie doboru urządzeń? Nie 8. Czy można dodać opcję dla łatwego połączenia różnicowego wyłącznika ciśnieniowego (podobnie jak w urządzeniach kompaktowych). Jest to możliwe, lecz nie w programie Ventmaster. Sekcja nagrzewnicy / chłodnicy wodnej: 1. Nagrzewnica/chłodnica jest wykonana z rurek miedzianych i płyt aluminiowych. 1. Kolektor: Miedziany 2. Podłączenia wody na zewnątrz obudowy: 1. Stal z gwintem zewnętrznym? Tak 2. Uszczelniony za pomocą uszczelki z EPDM? Tak 2. Sekcja chłodzenia: 1. Odkraplacz: 1. Materiał: PPTV- polipropylen z dodatkiem talku 2. Czy można wyjąć z sekcji (przedziału) do czyszczenia: Tak 2. Tacka ociekowa: 1. Stal nierdzewna: Tacka ociekowa zamontowana w sekcji (przedziale) z pochyleniem: Tak 3. Nagrzewnice / chłodnice: 1. Czy można je łatwo wyjąć z sekcji (przedziału) do konserwacji i czyszczenia? Tak 1. Czy są zamontowane na suwakach: Nie 2. Ślizg materiału: Nie 2. Czy wszystkie baterie są testowane w zakładzie za pomocą powietrza/gazu pod ciśnieniem do 16 bar? Tak 4. Sekcja ślizgowa zapobiegająca zamarzaniu: Nie 1. Czy można dodać nowy typ sekcji off (nieczynnej) (lub opcji w sekcji nagrzewnicy) w programie doboru urządzeń: tak zwana sekcja zapobiegająca zamarzaniu wyposażona jest w wyjmowane okno do zamontowania kapilary chroniącej przed zamarzaniem. Sekcje wentylatorów: 1. Wszystkie wentylatory: 1. Są zamontowane na ramie z amortyzatorami drgań: 1. Materiał z jakiego wykonana jest rama: stal

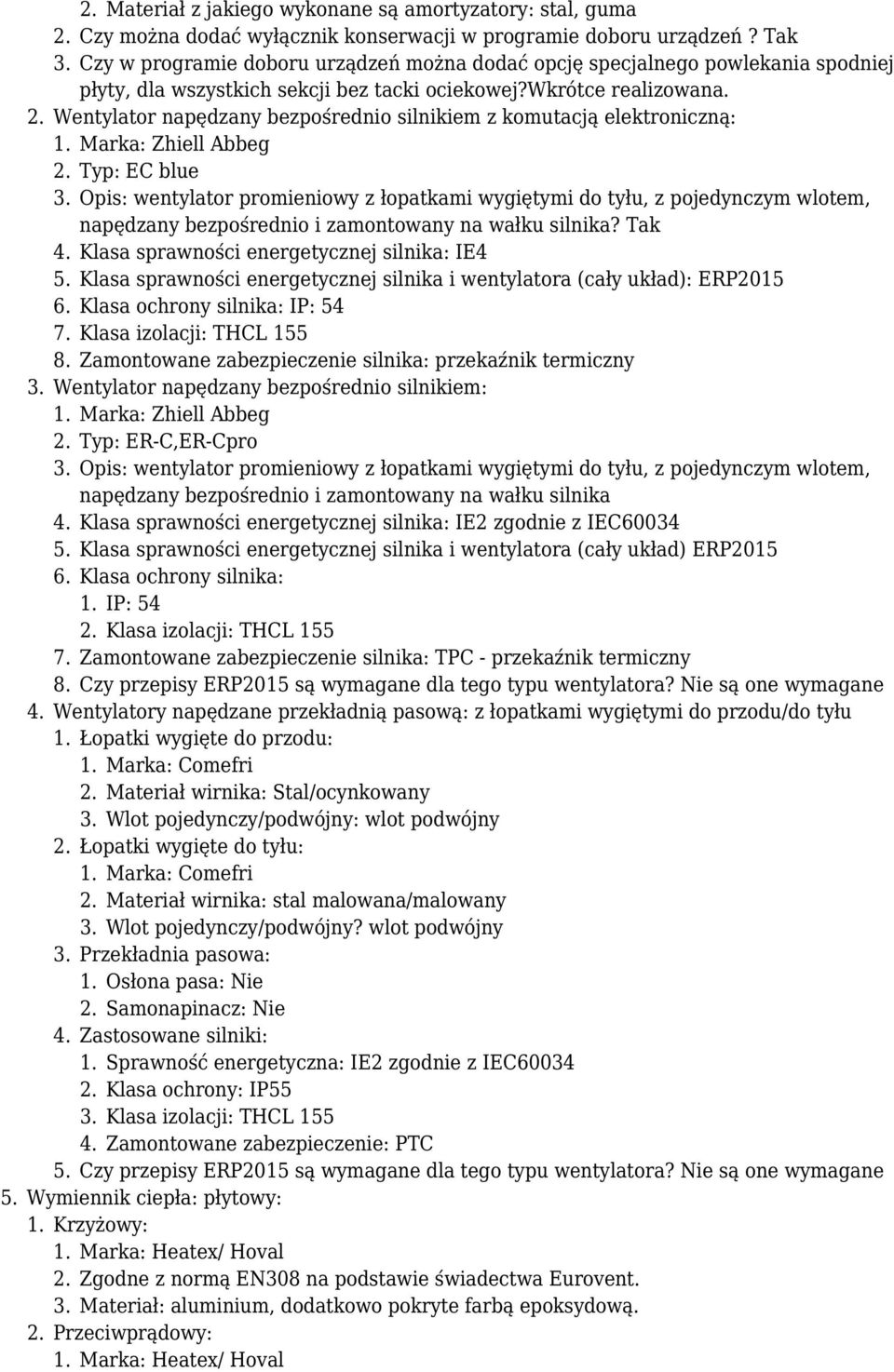

5 5. 2. Materiał z jakiego wykonane są amortyzatory: stal, guma 2. Czy można dodać wyłącznik konserwacji w programie doboru urządzeń? Tak 3. Czy w programie doboru urządzeń można dodać opcję specjalnego powlekania spodniej płyty, dla wszystkich sekcji bez tacki ociekowej?wkrótce realizowana. 2. Wentylator napędzany bezpośrednio silnikiem z komutacją elektroniczną: 1. Marka: Zhiell Abbeg 2. Typ: EC blue 3. Opis: wentylator promieniowy z łopatkami wygiętymi do tyłu, z pojedynczym wlotem, napędzany bezpośrednio i zamontowany na wałku silnika? Tak 4. Klasa sprawności energetycznej silnika: IE4 5. Klasa sprawności energetycznej silnika i wentylatora (cały układ): ERP Klasa ochrony silnika: IP: Klasa izolacji: THCL Zamontowane zabezpieczenie silnika: przekaźnik termiczny 3. Wentylator napędzany bezpośrednio silnikiem: 1. Marka: Zhiell Abbeg 2. Typ: ER-C,ER-Cpro 3. Opis: wentylator promieniowy z łopatkami wygiętymi do tyłu, z pojedynczym wlotem, napędzany bezpośrednio i zamontowany na wałku silnika 4. Klasa sprawności energetycznej silnika: IE2 zgodnie z IEC Klasa sprawności energetycznej silnika i wentylatora (cały układ) ERP Klasa ochrony silnika: 1. IP: Klasa izolacji: THCL Zamontowane zabezpieczenie silnika: TPC - przekaźnik termiczny 8. Czy przepisy ERP2015 są wymagane dla tego typu wentylatora? Nie są one wymagane 4. Wentylatory napędzane przekładnią pasową: z łopatkami wygiętymi do przodu/do tyłu 1. Łopatki wygięte do przodu: 1. Marka: Comefri 2. Materiał wirnika: Stal/ocynkowany 3. Wlot pojedynczy/podwójny: wlot podwójny 2. Łopatki wygięte do tyłu: 1. Marka: Comefri 2. Materiał wirnika: stal malowana/malowany 3. Wlot pojedynczy/podwójny? wlot podwójny 3. Przekładnia pasowa: 1. Osłona pasa: Nie 2. Samonapinacz: Nie 4. Zastosowane silniki: 1. Sprawność energetyczna: IE2 zgodnie z IEC Klasa ochrony: IP55 3. Klasa izolacji: THCL Zamontowane zabezpieczenie: PTC 5. Czy przepisy ERP2015 są wymagane dla tego typu wentylatora? Nie są one wymagane Wymiennik ciepła: płytowy: 1. Krzyżowy: 1. Marka: Heatex/ Hoval 2. Zgodne z normą EN308 na podstawie świadectwa Eurovent. 3. Materiał: aluminium, dodatkowo pokryte farbą epoksydową. 2. Przeciwprądowy: 1. Marka: Heatex/ Hoval

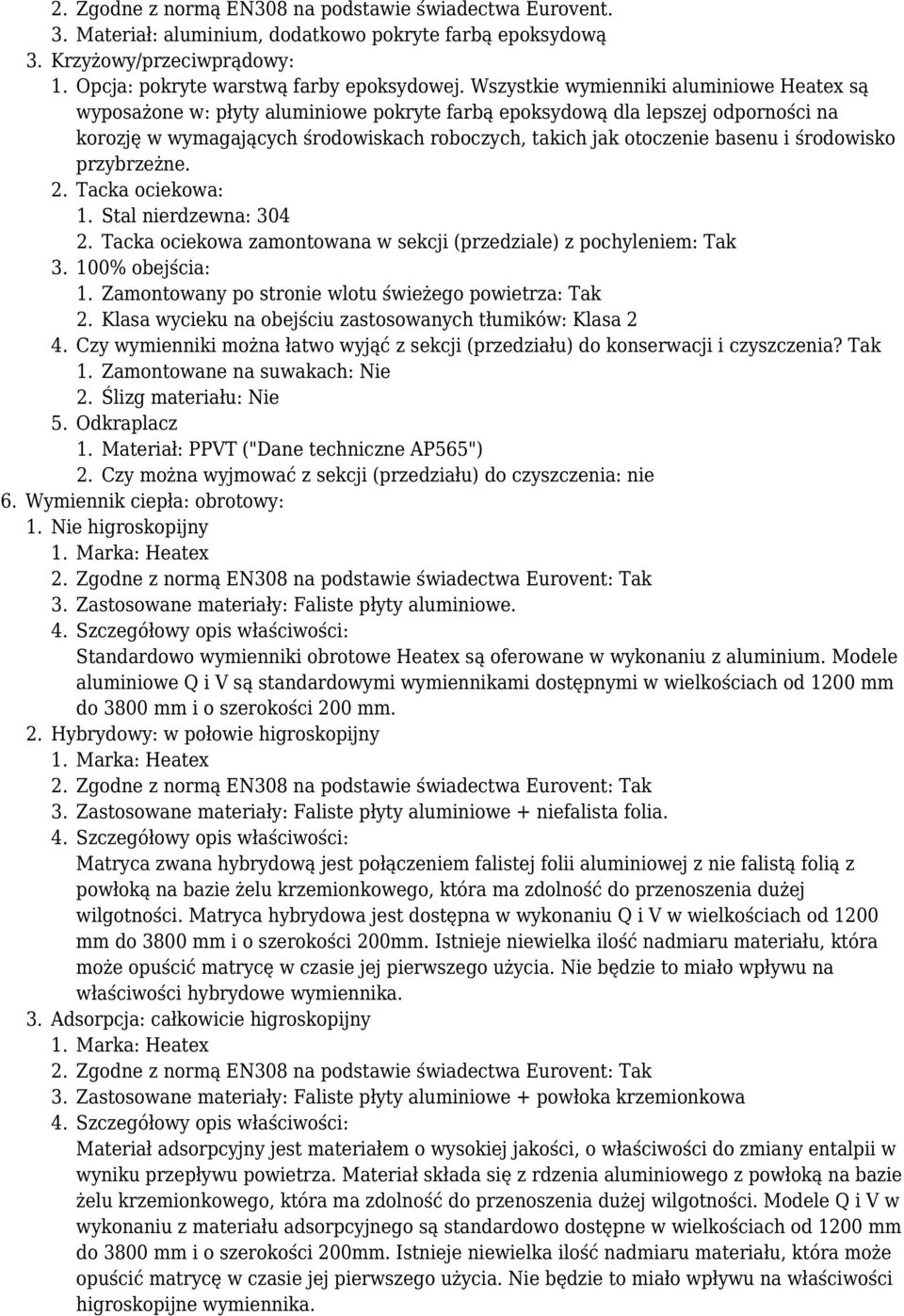

6 6. 2. Zgodne z normą EN308 na podstawie świadectwa Eurovent. 3. Materiał: aluminium, dodatkowo pokryte farbą epoksydową 3. Krzyżowy/przeciwprądowy: 1. Opcja: pokryte warstwą farby epoksydowej. Wszystkie wymienniki aluminiowe Heatex są wyposażone w: płyty aluminiowe pokryte farbą epoksydową dla lepszej odporności na korozję w wymagających środowiskach roboczych, takich jak otoczenie basenu i środowisko przybrzeżne. 2. Tacka ociekowa: 1. Stal nierdzewna: Tacka ociekowa zamontowana w sekcji (przedziale) z pochyleniem: Tak % obejścia: 1. Zamontowany po stronie wlotu świeżego powietrza: Tak 2. Klasa wycieku na obejściu zastosowanych tłumików: Klasa 2 4. Czy wymienniki można łatwo wyjąć z sekcji (przedziału) do konserwacji i czyszczenia? Tak 1. Zamontowane na suwakach: Nie 2. Ślizg materiału: Nie 5. Odkraplacz 1. Materiał: PPVT ("Dane techniczne AP565") 2. Czy można wyjmować z sekcji (przedziału) do czyszczenia: nie Wymiennik ciepła: obrotowy: 1. Nie higroskopijny 1. Marka: Heatex 2. Zgodne z normą EN308 na podstawie świadectwa Eurovent: Tak 3. Zastosowane materiały: Faliste płyty aluminiowe. 4. Szczegółowy opis właściwości: Standardowo wymienniki obrotowe Heatex są oferowane w wykonaniu z aluminium. Modele aluminiowe Q i V są standardowymi wymiennikami dostępnymi w wielkościach od 1200 mm do 3800 mm i o szerokości 200 mm. 2. Hybrydowy: w połowie higroskopijny 1. Marka: Heatex 2. Zgodne z normą EN308 na podstawie świadectwa Eurovent: Tak 3. Zastosowane materiały: Faliste płyty aluminiowe + niefalista folia. 4. Szczegółowy opis właściwości: Matryca zwana hybrydową jest połączeniem falistej folii aluminiowej z nie falistą folią z powłoką na bazie żelu krzemionkowego, która ma zdolność do przenoszenia dużej wilgotności. Matryca hybrydowa jest dostępna w wykonaniu Q i V w wielkościach od 1200 mm do 3800 mm i o szerokości 200mm. Istnieje niewielka ilość nadmiaru materiału, która może opuścić matrycę w czasie jej pierwszego użycia. Nie będzie to miało wpływu na właściwości hybrydowe wymiennika. 3. Adsorpcja: całkowicie higroskopijny 1. Marka: Heatex 2. Zgodne z normą EN308 na podstawie świadectwa Eurovent: Tak 3. Zastosowane materiały: Faliste płyty aluminiowe + powłoka krzemionkowa 4. Szczegółowy opis właściwości: Materiał adsorpcyjny jest materiałem o wysokiej jakości, o właściwości do zmiany entalpii w wyniku przepływu powietrza. Materiał składa się z rdzenia aluminiowego z powłoką na bazie żelu krzemionkowego, która ma zdolność do przenoszenia dużej wilgotności. Modele Q i V w wykonaniu z materiału adsorpcyjnego są standardowo dostępne w wielkościach od 1200 mm do 3800 mm i o szerokości 200mm. Istnieje niewielka ilość nadmiaru materiału, która może opuścić matrycę w czasie jej pierwszego użycia. Nie będzie to miało wpływu na właściwości higroskopijne wymiennika.

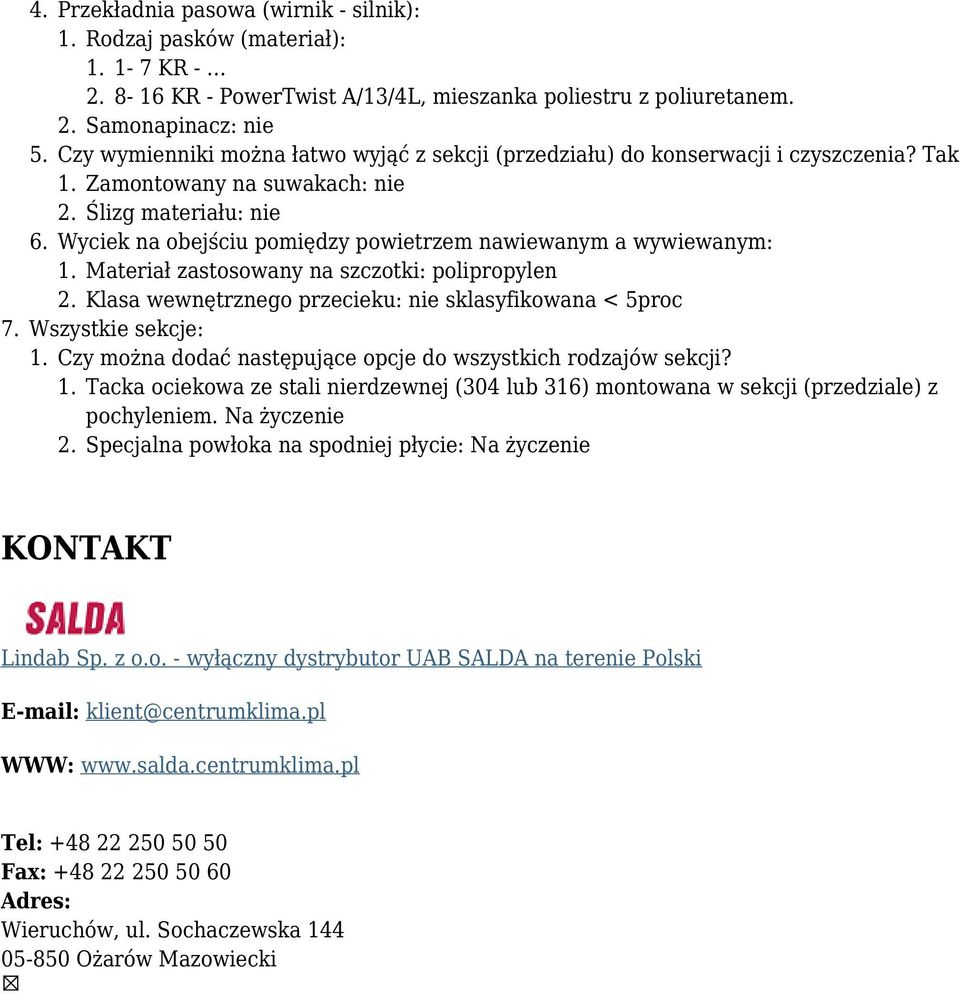

7 7. 4. Przekładnia pasowa (wirnik - silnik): 1. Rodzaj pasków (materiał): KR KR - PowerTwist A/13/4L, mieszanka poliestru z poliuretanem. 2. Samonapinacz: nie 5. Czy wymienniki można łatwo wyjąć z sekcji (przedziału) do konserwacji i czyszczenia? Tak 1. Zamontowany na suwakach: nie 2. Ślizg materiału: nie 6. Wyciek na obejściu pomiędzy powietrzem nawiewanym a wywiewanym: 1. Materiał zastosowany na szczotki: polipropylen 2. Klasa wewnętrznego przecieku: nie sklasyfikowana < 5proc Wszystkie sekcje: 1. Czy można dodać następujące opcje do wszystkich rodzajów sekcji? 1. Tacka ociekowa ze stali nierdzewnej (304 lub 316) montowana w sekcji (przedziale) z pochyleniem. Na życzenie 2. Specjalna powłoka na spodniej płycie: Na życzenie KONTAKT Lindab Sp. z o.o. - wyłączny dystrybutor UAB SALDA na terenie Polski klient@centrumklima.pl WWW: Tel: Fax: Adres: Wieruchów, ul. Sochaczewska Ożarów Mazowiecki
