1 Cennik 2009 Ważny od Cennik 2007 Ważny od EWFE - Polonia Sp. z o.o., Gdańsk, Homera 55 Tel. 058/ , 058/ Fax.058/

2 Spis treści Strona Gazowe kotły kondensacyjne do 75 kw 3-13 Gazowe kotły kondensacyjne kw HYBRYDA kocioł gazowy + pompa ciepła Pompy ciepła Palniki olejowe i gazowe Podgrzewacze c.w.u. Zasobniki c.o. i c.w.u Węzły mieszkaniowe MINISAT WWZ Osprzęt Automatyka kotłowa System spalinowy Kolektory słoneczne Rekuperatory 77 Ogrzewanie podłogowe

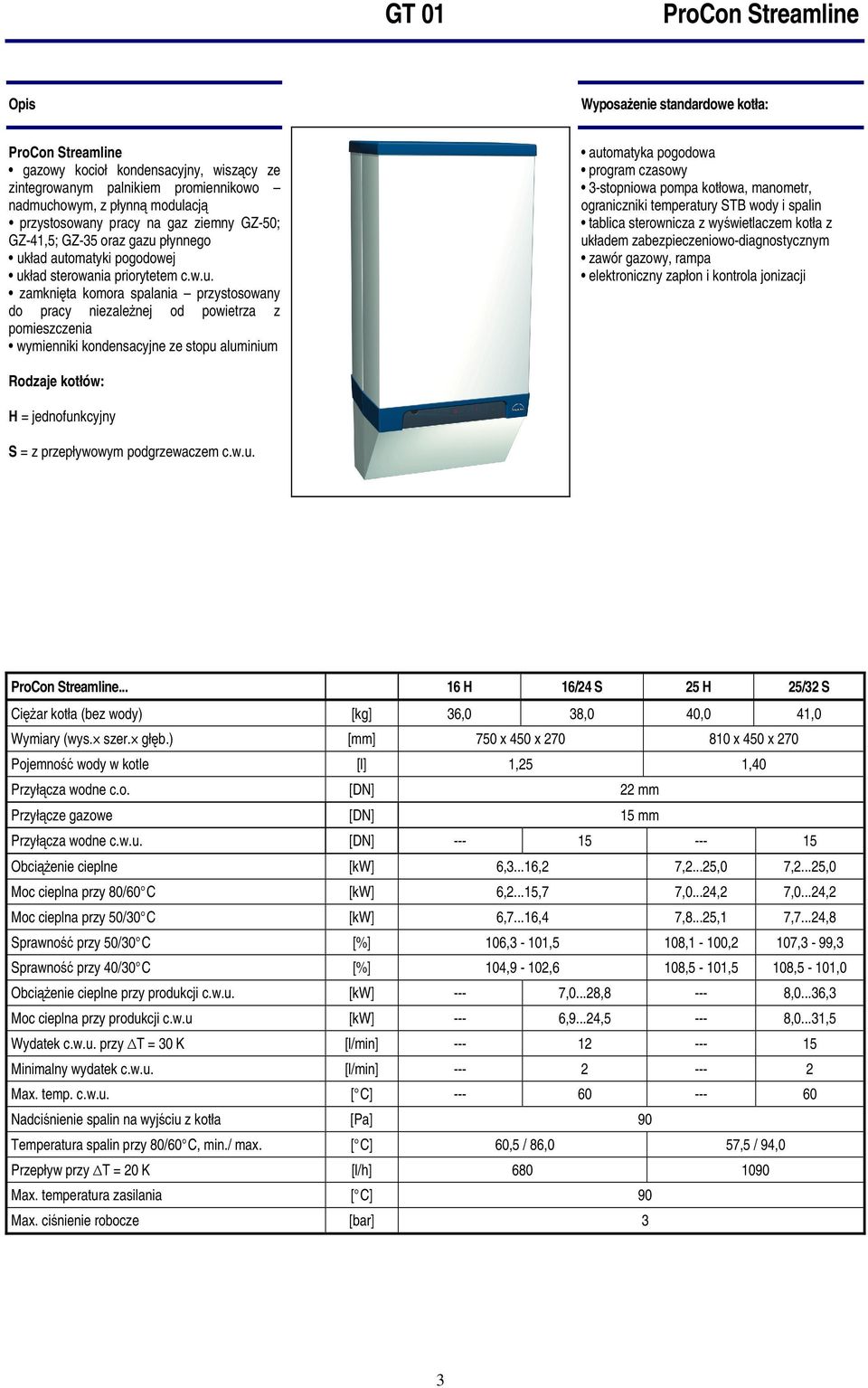

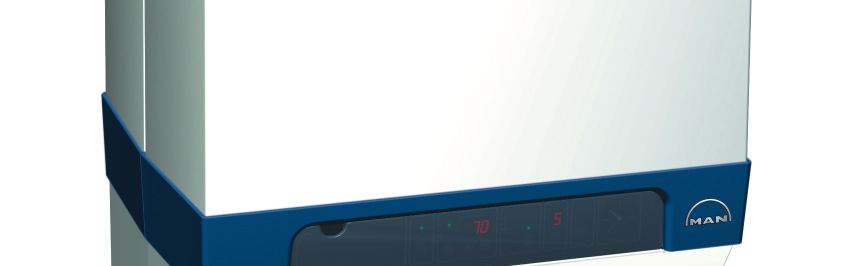

3 GT 01 Opis Wyposażenie standardowe kotła: gazowy kocioł kondensacyjny, wiszący ze zintegrowanym palnikiem promiennikowo nadmuchowym, z płynną modulacją przystosowany pracy na gaz ziemny GZ-50; GZ-41,5; GZ-35 oraz gazu płynnego układ automatyki pogodowej układ sterowania priorytetem c.w.u. zamknięta komora spalania przystosowany do pracy niezależnej od powietrza z pomieszczenia wymienniki kondensacyjne ze stopu aluminium automatyka pogodowa program czasowy 3-stopniowa pompa kotłowa, manometr, ograniczniki temperatury STB wody i spalin tablica sterownicza z wyświetlaczem kotła z układem zabezpieczeniowo-diagnostycznym zawór gazowy, rampa elektroniczny zapłon i kontrola jonizacji Rodzaje kotłów: H = jednofunkcyjny S = z przepływowym podgrzewaczem c.w.u H 16/24 S 25 H 25/32 S Ciężar kotła (bez wody) [kg] 36,0 38,0 40,0 41,0 Wymiary (wys. szer. głęb.) [mm] 750 x 450 x x 450 x 270 Pojemność wody w kotle [l] 1,25 1,40 Przyłącza wodne c.o. [DN] 22 mm Przyłącze gazowe [DN] 15 mm Przyłącza wodne c.w.u. [DN] Obciążenie cieplne [kw] 6,3...16,2 7,2...25,0 7,2...25,0 Moc cieplna przy 80/60 C [kw] 6,2...15,7 7,0...24,2 7,0...24,2 Moc cieplna przy 50/30 C [kw] 6,7...16,4 7,8...25,1 7,7...24,8 Sprawność przy 50/30 C [%] 106,3-101,5 108,1-100,2 107,3-99,3 Sprawność przy 40/30 C [%] 104,9-102,6 108,5-101,5 108,5-101,0 Obciążenie cieplne przy produkcji c.w.u. [kw] --- 7,0...28, ,0...36,3 Moc cieplna przy produkcji c.w.u [kw] --- 6,9...24, ,0...31,5 Wydatek c.w.u. przy T = 30 K [l/min] Minimalny wydatek c.w.u. [l/min] Max. temp. c.w.u. [ C] Nadciśnienie spalin na wyjściu z kotła [Pa] 90 Temperatura spalin przy 80/60 C, min./ max. [ C] 60,5 / 86,0 57,5 / 94,0 Przepływ przy T = 20 K [l/h] Max. temperatura zasilania [ C] 90 Max. ciśnienie robocze [bar] 3 3

4 GT 01 Opis Typ T Kocioł kondensacyjny na gaz ziemny (propan do przezbrojenia) H = jednofunkcyjny 16 H ,00 25 H ,00 T Kocioł kondensacyjny na gaz ziemny (propan do przezbrojenia) S = z przepływowym podgrzewaczem wody 16/ 24 S ,00 25/ 32 S ,00 Osprzęt do kotłów Streeamline Typ Czujnik temperatury zewnętrznej NTC 12 kω ,00 Czujnik temperatury c.w.u. NTC 12 kω ,50 Regulator temperatury pokojowej RT ,00 Dysza do przezbrojenia kotła na gaz płynny ,20 Zawór bezpieczeństwa ½" ,50 Zaciski przyłączeniowe "H" ,00 Zaciski przyłączeniowe "S" ,00 Zawór 3-drogowy c.o./ c.w.u. HONEYWEL ,00 Maskownica przyłączy ,50 Naczynie przeponowe z maskownicą i zestawem połączeniowym naczynie/ kocioł do montażu na tylnej ścianie kotła 16 H i 16/24 S Naczynie przeponowe z maskownicą i zestawem połączeniowym naczynie/ kocioł do montażu na tylnej ścianie kotła 25 H i 25/32 S , ,00 Odprowadzenie kondensatu z syfonem - z komina ,00 Płyn antykorozyjny INIBAL plus 1 kg ,50 Płyn antykorozyjny INIBAL plus 5 kg ,00 Płyn antykorozyjny i przeciwzamarzaniu INIBAL F plus 25 kg ,00 Test-Set zestaw do pomiaru zawartości INIBAL-u (50 pomiarów) 1 kpl ,00 Adapter do podłączenia systemu powietrzno- spalinowego ,00 System powietrzno spalinowy na str 58 Podgrzewacze c.w.u. na str 36 4

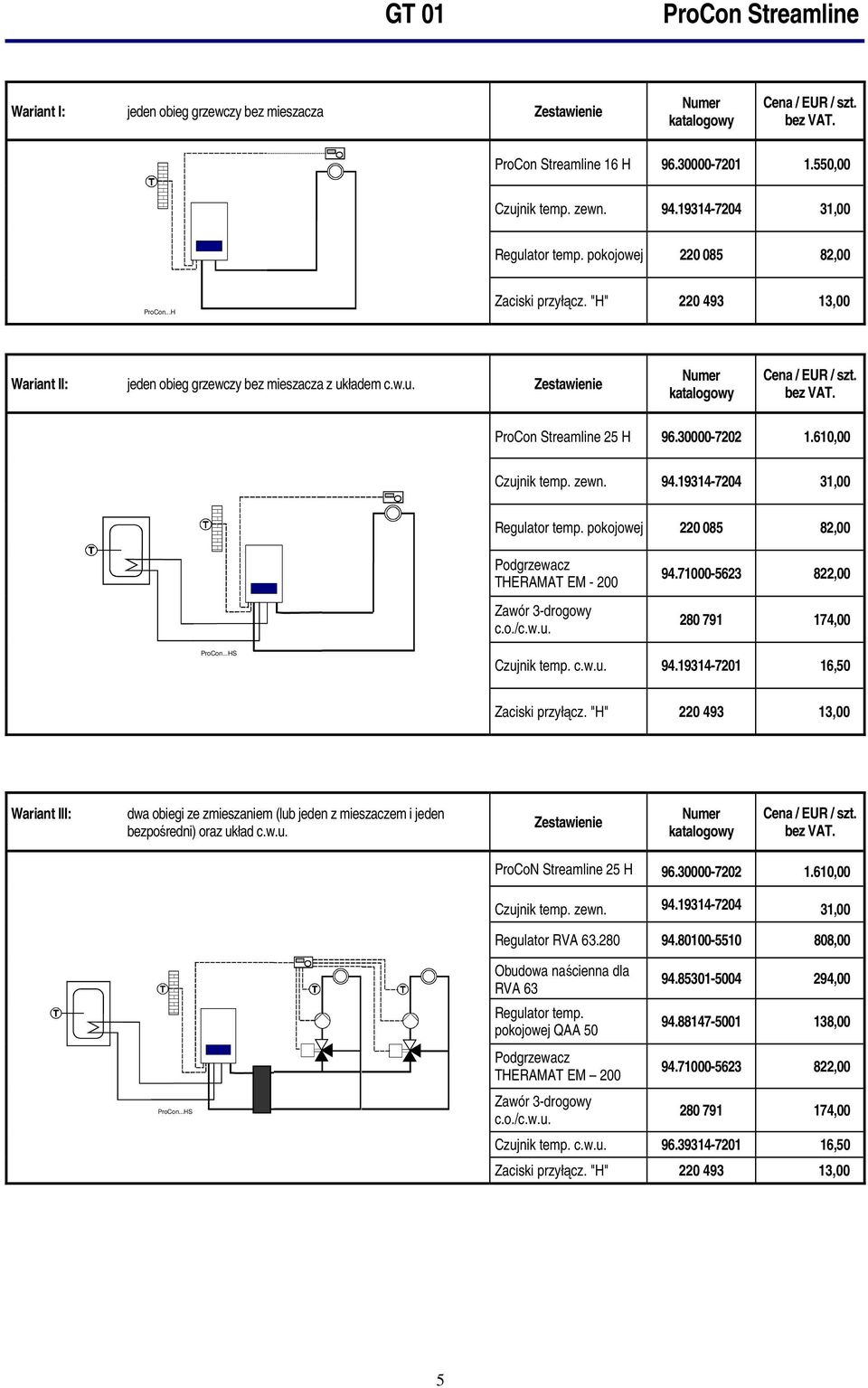

5 GT 01 Wariant I: jeden obieg grzewczy bez mieszacza Zestawienie 16 H ,00 Czujnik temp. zewn ,00 Regulator temp. pokojowej ,00...H Zaciski przyłącz. "H" ,00 Wariant II: jeden obieg grzewczy bez mieszacza z układem c.w.u. Zestawienie 25 H ,00 Czujnik temp. zewn ,00 Regulator temp. pokojowej ,00 Podgrzewacz THERAMAT EM Zawór 3-drogowy c.o./c.w.u , ,00...HS Czujnik temp. c.w.u ,50 Zaciski przyłącz. "H" ,00 Wariant III: dwa obiegi ze zmieszaniem (lub jeden z mieszaczem i jeden bezpośredni) oraz układ c.w.u. Zestawienie ProCoN 25 H ,00 Czujnik temp. zewn ,00 Regulator RVA ,00...HS Obudowa naścienna dla RVA 63 Regulator temp. pokojowej QAA 50 Podgrzewacz THERAMAT EM 200 Zawór 3-drogowy c.o./c.w.u , , , ,00 Czujnik temp. c.w.u ,50 Zaciski przyłącz. "H" ,00 5

6 GT 01 Opis 25/32 Flash gazowy kocioł kondensacyjny, wiszący ze zintegrowanym palnikiem promiennikowo nadmuchowym, z płynną modulacją 1:4 przystosowany pracy na gaz ziemny GZ-50; GZ-41,5; GZ-35 oraz gazu płynnego układ automatyki pogodowej układ sterowania priorytetem c.w.u. zamknięta komora spalania przystosowany do pracy niezależnej od powietrza z pomieszczenia wymienniki kondensacyjne ze stopu aluminium Zaprojektowany z myślą dla domów jednorodzinnych i mieszkań. Zasobnik c.w.u. 42 l wykonany ze stali nierdzewnej z pompą łądującą i wymiennikiem spiralnym z miedzi do podgrzewania c.w.u.. Wyposażenie standardowe automatyka pogodowa 3-stopniowa pompa kotłowa, manometr, ograniczniki temperatury STB wody i spalin tablica sterownicza kotła z układem zabezpieczeniowo-diagnostycznym zawór gazowy, rampa elektroniczny zapłon i kontrola jonizacji Wydatek c.w.u. 20 l/min przy T 30 K przez pierwsze 12 minut. Wyposażenie standardowe: kocioł, 42 l zasobnik c.w.u. ze stali nierdzewnej, zestaw przyłączy,szyna montażowa,syfon kondensatu, czujnik c.w.u., manometr. Na instalacji c.w.u. wymagany jest zawór termostatyczny mieszający. 25/32 Flash Ciężar [kg] 64 Wymiary (wys. szer. głęb.) [mm] 1070x870x450 Pojemność wody w kotle [l] 1,4 Przyłącza wodne c.o. [mm] 22 Przyłącza wodne c.w.u. [mm] 15 Przyłącze gazowe [DN] 15 mm Obciążenie cieplne przy produkcji c.w.u. [kw] 8,0-31,5 Wydatek c.w.u. przy T = 30 K [l/min] 15 Flash Minimalny wydatek c.w.u. [l/min] 0 Max. temperatura c.w.u. [ C] 60 Moc cieplna przy 80/60 C [kw] 7,0-24,0 Moc cieplna przy 50/30 C [kw] 7,7-24,8 Sprawność przy 50/30 C [%] 107,3 Sprawność przy 40/30 C [%] 108,5 Nadciśnienie spalin na wyjściu z kotła [Pa] 90 Max. temperatura zasilania [ C] 90 Max. ciśnienie robocze [bar] 3 Moc kw T 25/32Flash c.o. 7,0-24,8 c.w.u. 8,0-31, ,00 Osprzęt dla kotła Flash Czujnik temperatury zewnętrznej NTC ,00 Regulator temperatury pokojowej ,00 Adapter do podłączenia systemu powietrzno- spalinowego - Flash ,00 Set-Bazowy odprowadzenia spalindn 80/ 125, DN ,00 6

7 GT 01 GWB 15, 25, 45 Opis Wyposażenie standardowe kotła: GWB gazowy kocioł kondensacyjny, wiszący ze zintegrowanym palnikiem promiennikowo nadmuchowym, z modulacją w zakresie od % przystosowany pracy na gaz ziemny GZ-50; GZ-41,5; GZ-35 oraz gazu płynnego układ automatyki pogodowej układ sterowania priorytetem c.w.u. zamknięta komora spalania przystosowany do pracy niezależnej od powietrza z pomieszczenia wymienniki kondensacyjne ze stali nierdzewnej automatyka pogodowa z czujnikiem temperatury zewnętrznej czujnik c.w.u. w wersji kotła HS tygodniowy program czasowy 3-stopniowa pompa kotłowa, manometr, ograniczniki temperatury STB wody i spalin tablica sterownicza z podświetlonym wyświetlaczem LCD kotła z układem zabezpieczeniowo-diagnostycznym zawór gazowy, rampa elektroniczny zapłon i kontrola jonizacji Rodzaje kotłów: H = jednofunkcyjny HS = z wbudowanym zaworem 3-drogowym na c.o./ c.w.u. S = dwufunkcyjny z przepływowym podgrzewaczem wody... GWB 15 H/ HS GWB 25 H/ HS/ S GWB 45 H/ S Ciężar kotła (bez wody) [kg] 43,0 45,0 Wymiary (wys. szer. głęb.) [mm] 750 x 500 x 371 Pojemność wody w kotle [l] 4,0 5,2 Przyłącza wodne c.o. [DN] 22 mm Przyłącze gazowe [DN] 22 mm Przyłącza wodne c.w.u. [DN] 22 mm Obciążenie cieplne [kw] 4,0-15,0 6,5-25,0 12,0-45,0 Moc cieplna przy 80/60 C [kw] 3,9-14,6 6,3-24,2 11,7-43,5 Moc cieplna przy 50/30 C [kw] 4,3-15,8 7,0-26,02 12,9-47,0 Sprawność przy 40/30 C [%] 108,8 108,7 108,5 Nadciśnienie spalin na wyjściu z kotła [Pa] 400 Przepływ przy T = 20 K [l/h] Max. temperatura zasilania [ C] 90 GWB... - dwufunkcyjny GWB 25 S GWB 45 S Max. ciśnienie robocze c.w.u. [bar] Wydatek c.w.u. przy T = 30 K [l/min] Moc cieplna przy produkcji c.w.u [kw] , Kompakt Max. ciśnienie robocze c.w.u. [bar] 10 Wydatek c.w.u. przy T = 30 K [l/min] 15 Straty postojowe [kwh/24h] 1,1 Leistungskennzahl [NL-Zahl] 1,1 Moc przyłączeniowa DIN ) [kw] 27 Wydatek c.w.u. DIN ) [l/h] 635 Wydatek chwilowy c.w.u. t = 35 K [l/10min] 173 2) tkw= 10 C, tww= 45 C, tvl= 80 C 7

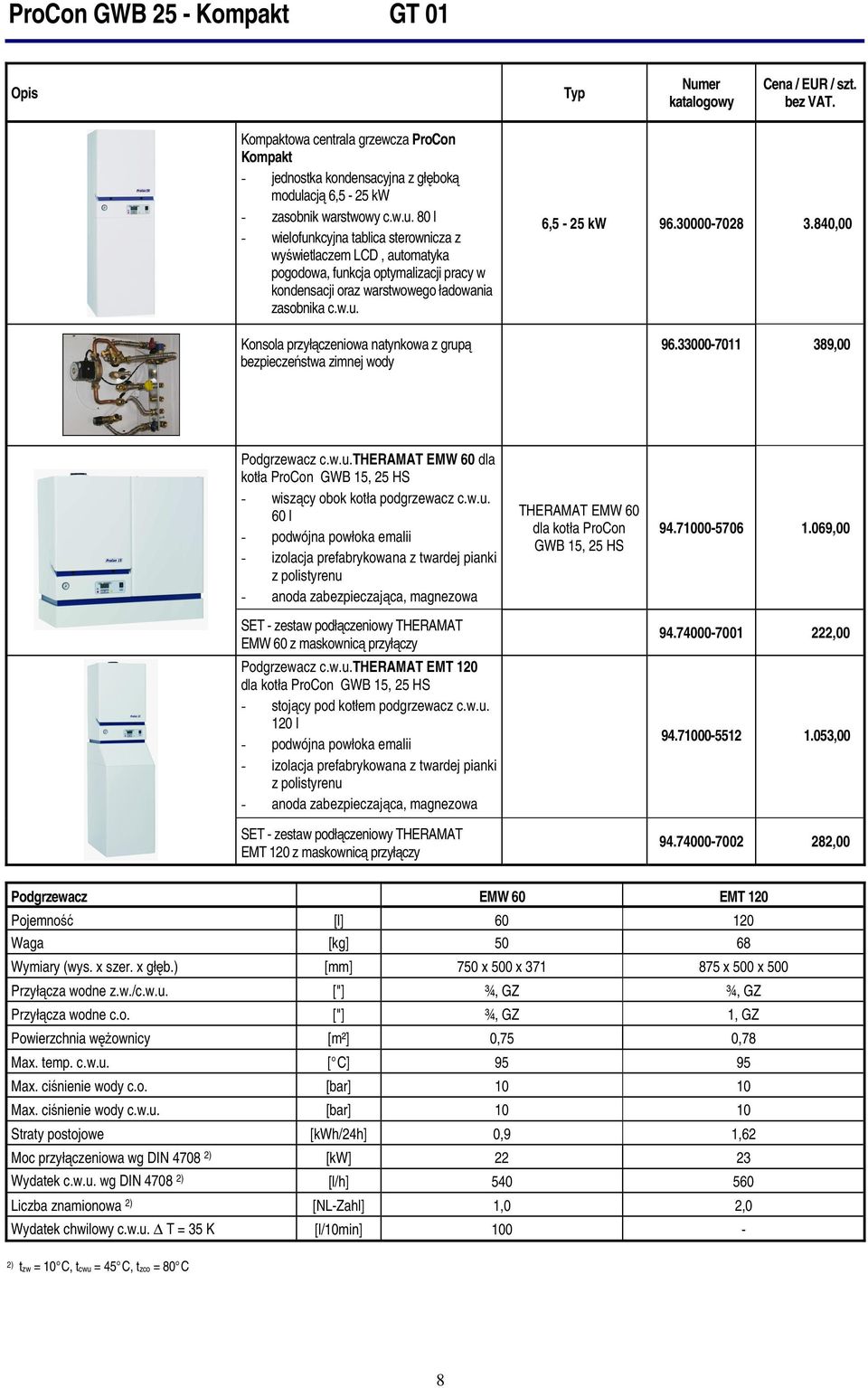

8 GWB 25 - Kompakt GT 01 Opis Typ Kompaktowa centrala grzewcza Kompakt - jednostka kondensacyjna z głęboką modulacją 6,5-25 kw - zasobnik warstwowy c.w.u. 80 l - wielofunkcyjna tablica sterownicza z wyświetlaczem LCD, automatyka pogodowa, funkcja optymalizacji pracy w kondensacji oraz warstwowego ładowania zasobnika c.w.u. Konsola przyłączeniowa natynkowa z grupą bezpieczeństwa zimnej wody 6,5-25 kw , ,00 Podgrzewacz c.w.u.theramat EMW 60 dla kotła GWB 15, 25 HS - wiszący obok kotła podgrzewacz c.w.u. 60 l - podwójna powłoka emalii - izolacja prefabrykowana z twardej pianki z polistyrenu - anoda zabezpieczająca, magnezowa SET - zestaw podłączeniowy THERAMAT EMW 60 z maskownicą przyłączy Podgrzewacz c.w.u.theramat EMT 120 dla kotła GWB 15, 25 HS - stojący pod kotłem podgrzewacz c.w.u. 120 l - podwójna powłoka emalii - izolacja prefabrykowana z twardej pianki z polistyrenu - anoda zabezpieczająca, magnezowa SET - zestaw podłączeniowy THERAMAT EMT 120 z maskownicą przyłączy THERAMAT EMW 60 dla kotła GWB 15, 25 HS , , , ,00 Podgrzewacz EMW 60 EMT 120 Pojemność [l] Waga [kg] Wymiary (wys. x szer. x głęb.) [mm] 750 x 500 x x 500 x 500 Przyłącza wodne z.w./c.w.u. ["] ¾, GZ ¾, GZ Przyłącza wodne c.o. ["] ¾, GZ 1, GZ Powierzchnia wężownicy [m²] 0,75 0,78 Max. temp. c.w.u. [ C] Max. ciśnienie wody c.o. [bar] Max. ciśnienie wody c.w.u. [bar] Straty postojowe [kwh/24h] 0,9 1,62 Moc przyłączeniowa wg DIN ) [kw] Wydatek c.w.u. wg DIN ) [l/h] Liczba znamionowa 2) [NL-Zahl] 1,0 2,0 Wydatek chwilowy c.w.u. T = 35 K [l/10min] 100-2) tzw = 10 C, tcwu = 45 C, tzco = 80 C 8

9 GT 01 GWB 15, 25, 45 Opis Typ Kocioł kondensacyjny GWB na gaz ziemny (propan do przezbrojenia) H = jednofunkcyjny GWB 15 H ,00 GWB 25 H ,00 W komplecie: czujnik zewnętrzny GWB 45 H ,00 Kocioł kondensacyjny GWB na gaz ziemny(propan do przezbrojenia) HS = z wbudowanym zaworem 3-drogowym na c.o./ c.w.u. W komplecie: czujnik zewnętrzny i temperatury ciepłej wody użytkowej Kocioł kondensacyjny GWB na gaz ziemny(propan do przezbrojenia) S = dwufunkcyjny z przepływowym podgrzewaczem wody W komplecie: czujnik zewnętrzny GWB 15 HS ,00 GWB 25 HS ,00 GWB 25 S ,00 GWB 45 S ,00 Osprzęt do kotłów GWB 15, 25, 45 Typ Czujnik temperatury c.w.u. dla LMU QAZ 36, 2 m ,50 Czujnik temperatury c.w.u. dla LMU QAZ 36, 6 m ,80 Zaciski przyłączeniowe, 3 x 22 mm dla H ,00 Zaciski przyłączeniowe, 5 x 22 mm dla HS ,50 Zawór bezpieczeństwa ½ " 3 bar ,50 Dysza do przezbrojenia na gaz płynny, (od ) GWB ,10 Dysza do przezbrojenia na gaz płynny, (od ) GWB ,10 Dysza do przezbrojenia na gaz płynny, (od ) GWB ,10 Płyn antykorozyjny INIBAL plus 1 kg ,50 Płyn antykorozyjny INIBAL plus 5 kg ,00 Płyn antykorozyjny i przeciwzamarzaniu INIBAL F plus, 25 kg ,00 Automatyka do kotłów GWB 15, 25, 45 Typ Regulator pokojowy QAA ,00 Moduł Bus-Clip-In do komunikacji LPB OCI ,00 Moduł mieszacza-clip-in kompl. z czujnikiem zasilania QAD 36, wtyczki z kablami AGU ,00 Regulator kaskady kotłów RVA / ,00 Obudowa naścienna dla RVA ,00 Czujnik temperatury QAD 21 dla RVA ,60 9

10 GWB 15, 25, 45 GT 01 Wariant I: jeden obieg grzewczy bez mieszacza Zestawienie GWB 15 H ,00 Zaciski przyłączeniowe H ,00 INIBAL plus, 1 kg ,50 Wariant II: jeden obieg grzewczy bez mieszacza z układem c.w.u. Zestawienie GWB 15 HS ,00 Zaciski przyłączeniowe HS ,50 Podgrzewacz THERAMAT EM ,00 INIBAL plus, 1 kg ,50 Wariant III: jeden obieg z mieszaczem oraz układ c.w.u. Zestawienie GWB 25 HS ,00 Zaciski przyłączeniowe HS ,50 Podgrzewacz ES 200/ ,00 Moduł mieszacza -Clip-In AGU ,00 Regulator QAA ,00 INIBAL plus, 1 kg ,50 Wariant IV: dwa obiegi ze zmieszaniem (lub jeden z mieszaczem i jeden bezpośredni) oraz układ c.w.u. Zestawienie Cena / EUR/ szt. GWB 45 H ,00 Zaciski przyłączeniowe H ,00 Podgrzewacz THERAMAT ES 200/ ,00 Regulator RVA ,00 Obudowa naścienna RVA ,00 Moduł Bus-Clip-In OCI ,00 Czujnik zasilania dla RVA 2x ,60 Czujnik temperatury c.w.u. QAZ 21-6m dla RVA ,70 INIBAL plus, 1 kg ,50 10

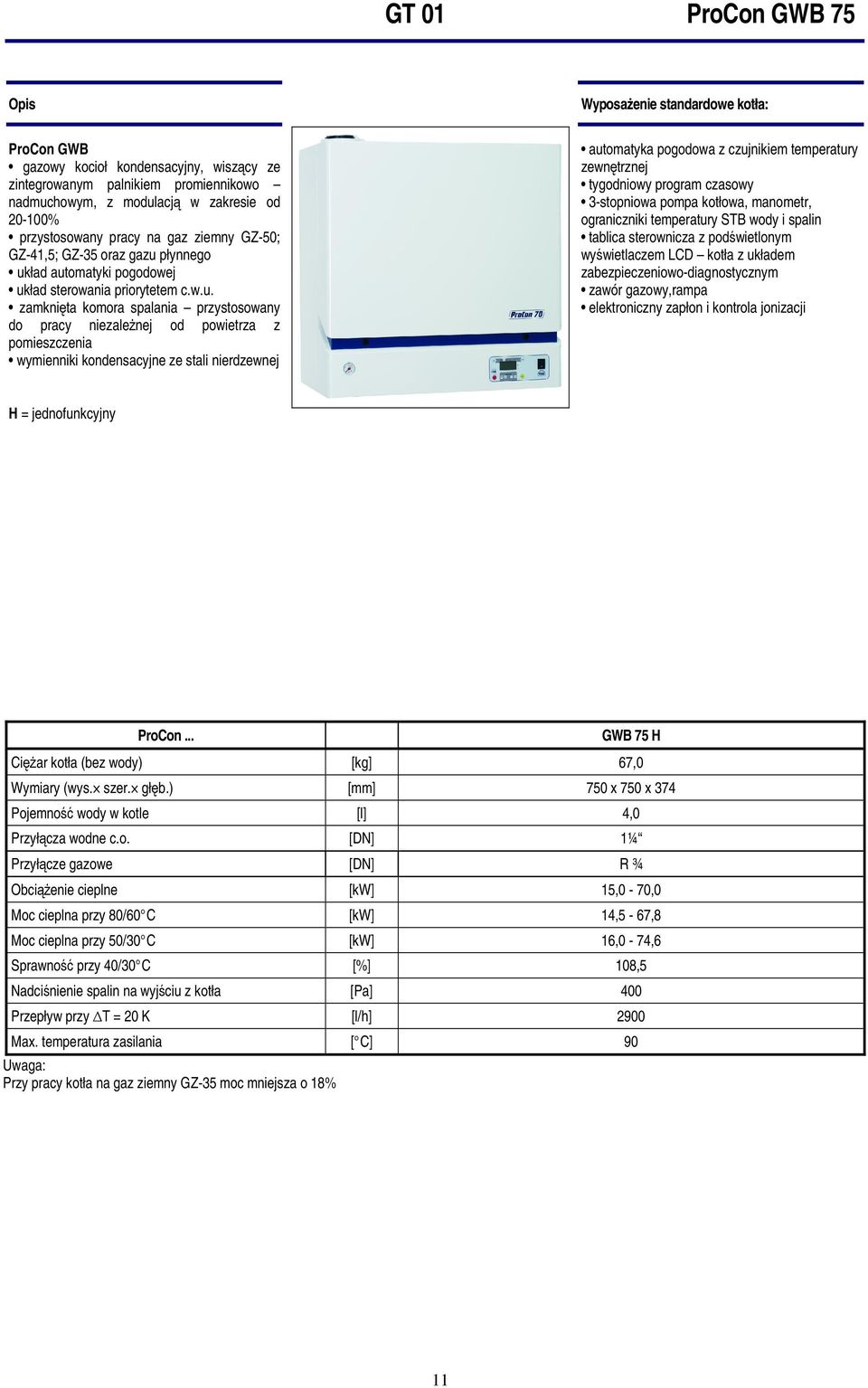

11 GT 01 GWB 75 Opis Wyposażenie standardowe kotła: GWB gazowy kocioł kondensacyjny, wiszący ze zintegrowanym palnikiem promiennikowo nadmuchowym, z modulacją w zakresie od % przystosowany pracy na gaz ziemny GZ-50; GZ-41,5; GZ-35 oraz gazu płynnego układ automatyki pogodowej układ sterowania priorytetem c.w.u. zamknięta komora spalania przystosowany do pracy niezależnej od powietrza z pomieszczenia wymienniki kondensacyjne ze stali nierdzewnej automatyka pogodowa z czujnikiem temperatury zewnętrznej tygodniowy program czasowy 3-stopniowa pompa kotłowa, manometr, ograniczniki temperatury STB wody i spalin tablica sterownicza z podświetlonym wyświetlaczem LCD kotła z układem zabezpieczeniowo-diagnostycznym zawór gazowy,rampa elektroniczny zapłon i kontrola jonizacji H = jednofunkcyjny... GWB 75 H Ciężar kotła (bez wody) [kg] 67,0 Wymiary (wys. szer. głęb.) [mm] 750 x 750 x 374 Pojemność wody w kotle [l] 4,0 Przyłącza wodne c.o. [DN] 1¼ Przyłącze gazowe [DN] R ¾ Obciążenie cieplne [kw] 15,0-70,0 Moc cieplna przy 80/60 C [kw] 14,5-67,8 Moc cieplna przy 50/30 C [kw] 16,0-74,6 Sprawność przy 40/30 C [%] 108,5 Nadciśnienie spalin na wyjściu z kotła [Pa] 400 Przepływ przy T = 20 K [l/h] 2900 Max. temperatura zasilania [ C] 90 Uwaga: Przy pracy kotła na gaz ziemny GZ-35 moc mniejsza o 18% 11

12 GWB 75 GT 01 Opis Typ Kocioł kondensacyjny GWB na gaz ziemny (propan do przezbrojenia) H = jednofunkcyjny GWB 75 H ,00 w komplecie: czujnik zewnętrzny Kocioł kondensacyjny GWB Kaskada na gaz ziemny (propan do przezbrojenia) w komplecie: 2 x czujniki zasilania i powrotu 1 x wbudowany regulator kaskady (do 12 kotłów w kaskadzie) 1 x Moduł Bus-Clip-In OCI 420 GWB 75 H Kaskada ,00 Osprzęt do kotłów GWB 75 Typ Czujnik temperatury c.w.u. dla LMU QAZ 36, 2 m ,50 Czujnik temperatury c.w.u. dla LMU QAZ 36, 6 m ,80 Zawór bezpieczeństwa 3/4" 3 bar ,00 Dysza do przezbrojenia kotła na gaz płynny GWB 75 Ø = 10 mm ,30 Płyn antykorozyjny INIBAL plus 1 kg ,50 Płyn antykorozyjny INIBAL plus 5 kg ,00 Płyn antykorozyjny i przeciwzamarzaniu INIBAL F plus 25 kg ,00 Test-Set zestaw do pomiaru zawartości INIBAL-u (50 pomiarów) 1 kpl ,00 Automatyka dla GWB 75 Typ Regulator pokojowy QAA ,00 Moduł Bus-Clip-In OCI ,00 Moduł mieszacza-clip-in kompl. z czujnikiem zasilania QAD 36, wtyczki z kablami AGU ,00 Regulator RVA / ,00 Obudowa naścienna dla RVA ,00 Czujnik temperatury zasilania/ powrotu QAD 21 dla RVA ,60 Automatyka na str 52 System powietrzno spalinowy. na str 58 Podgrzewacze c.w.u. na str 36 12

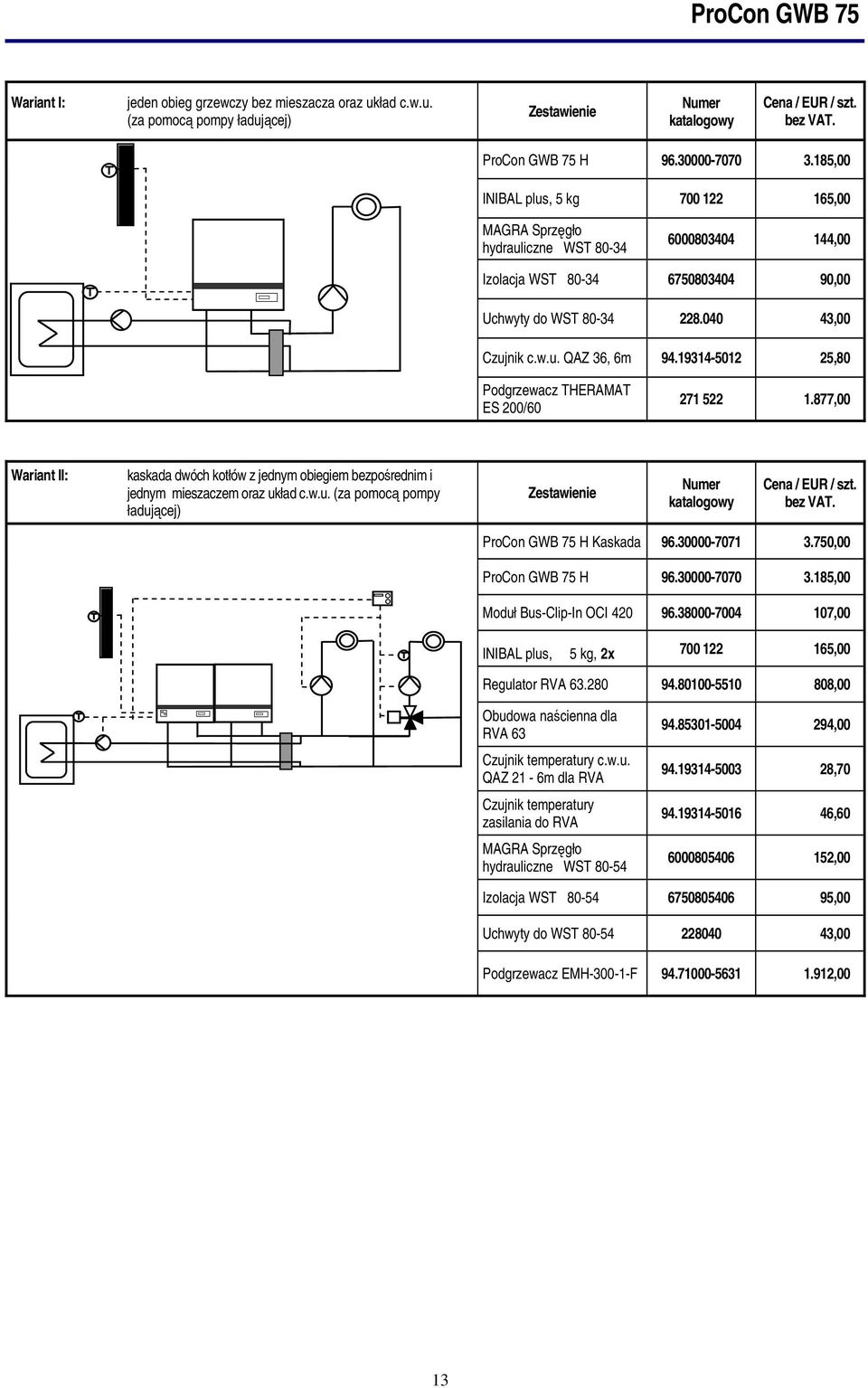

13 GWB 75 Wariant I: jeden obieg grzewczy bez mieszacza oraz układ c.w.u. (za pomocą pompy ładującej) Zestawienie GWB 75 H ,00 INIBAL plus, 5 kg ,00 MAGRA Sprzęgło hydrauliczne WST ,00 Izolacja WST ,00 Uchwyty do WST ,00 Czujnik c.w.u. QAZ 36, 6m ,80 Podgrzewacz THERAMAT ES 200/ ,00 Wariant II: kaskada dwóch kotłów z jednym obiegiem bezpośrednim i jednym mieszaczem oraz układ c.w.u. (za pomocą pompy ładującej) Zestawienie GWB 75 H Kaskada ,00 GWB 75 H ,00 Moduł Bus-Clip-In OCI ,00 INIBAL plus, 5 kg, 2x ,00 Regulator RVA ,00 Obudowa naścienna dla RVA 63 Czujnik temperatury c.w.u. QAZ 21-6m dla RVA Czujnik temperatury zasilania do RVA MAGRA Sprzęgło hydrauliczne WST , , , ,00 Izolacja WST ,00 Uchwyty do WST ,00 Podgrzewacz EMH F ,00 13

14 HT 150/ HT 225 GT 01 Opis Wyposażenie standardowe kotła: HT gazowy kocioł kondensacyjny, stojący ze zintegrowanymi palnikami promiennikowo nadmuchowymi o mocy modulowanej w zakresie od kw i kw przeznaczony do spalania gazu ziemnego GZ-50; GZ-41,5; GZ-35 oraz gazu płynnego ciśnienie robocze po stronie c.o. 0,5/3,0 bar; podłączenie systemu spalinowego (turbo); - spaliny DN 160, powietrze DN 125 sterowanie wg warunków pogodowych przeznaczony do ogrzewania i przygotowania c.w.u. dla budynków średniej wielkości w jednej obudowie 2 lub 3 bloki grzewcze (palniki) załączane kaskadowo wbudowane sprzęgło hydrauliczne (w wersji standard) i pompy kotłowe do oddzielenia obiegu kotłowego i instalacji grzewczej wbudowane w obudowie rolki transportowe oraz nogi poziomujące w wykonaniu "Standard" zblokowany ze sprzęgłem hydraulicznym rozdzielacz kotłowy ze sterownikiem kotłowym RVA jednostka do pracy pojedyńczej w wykonaniu "Kaskade Master" z rozdzielaczem kotłowym i regulatorem kaskadowym do 12 bloków grzewczych (palników) - bez sprzęgła hydraulicznego w wykonaniu "Kaskade Slave" z rozdzielaczem kotłowym bez sprzęgła hydraulicznego wymienniki kotła ze stali nierdzewnej palniki ECONOX promiennikowo nadmuchowe z płynną modulacją modulacja mocy kotła HT 150 od %, HT 225 od 7-100% układ sterowania wg warunków pogodowych, program tygodniowy i dzienny, sterowanie pompą ładującą c.w.u. rampa gazowe z pełną automatyką zabezpieczającą ogranicznik temperatury kotła i spalin pompy kotłowe z regulacją 3-stopniową, tablica sterownicza kotła elektroniczny zapłon z ciągłą kontrolą procesu spalania manometr czujnik temperatury zewnętrznej boks neutralizacji kondensatu Kotły HT wyposażane są w różnego rodzaju dysze gazowe w zależności od rodzaju gazu. Przy zamówieniu prosimy podać rodzaj gazu. HT Ciężar kotła (bez wody) [kg] Wymiary (wys. szer. głęb.) [mm] 1650 x 680 x 1030 Pojemność wody w kotle [l] Przyłącza wodne [DN] 40 mm Przyłącze gazowe [DN] 1 ¼" Obciążenie cieplne [kw] 15,0-149,2 15,0-216,0 Moc cieplna przy 80/60 C [kw] 14,5-143,2 14,5-206,0 Moc cieplna przy 50/30 C [kw] 16,0-155,0 16,0-225,0 Sprawność przy 40/30 C [%] 109,5 Nadciśnienie spalin na wyjściu z kotła [Pa] 200 Przepływ przy T 20 K [l/h] Max. temperatura zasilania [ C] 90 Ciśnienie robocze min./max. [bar] 0,5/ 3,0 Uwaga: Przy pracy kotła na gazie ziemnym GZ-35 podane moce są mniejsze o 20% 14

15 GT 01 HT 150 / 225 Opis Typ Kocioł kondensacyjny HT Standard do pracy pojedyńczej na gaz ziemny lub propan Standard: - regulator RVA z funkcją automatyki pogodowej i programem tygodniowym - czujnik temperatury zewnętrznej - sprzęgło hydrauliczne HT ,00 HT ,00 Kocioł kondensacyjny HT Kaskade Master (kaskadowy wiodący) na gaz ziemny lup propan Kaskade Master: - regulator kaskady RVA z funkcją automatyki pogodowej i programem tygodniowym - czujnik temperatury zewnętrznej HT 150 KM HT 225 KM , ,00 Kocioł kondensacyjny HT Kaskade Slave (kolejny do kaskady) na gaz ziemny lub propan HT 150 KS ,00 HT 225 KS ,00 KASKADA KOTŁÓW DO 900 kw HT 150 w kaskadzie do 6 sztuk HT 225 w kaskadzie do 4 sztuk Osprzęt do kotłów HT 150/ HT 225 Typ Set - układ doprowadzenia powietrza dla kotła HT do pracy niezależnej od pomieszczenia do zabudowy w kotle (rury + osprzęt HT ,00 Set - układ doprowadzenia powietrza dla kotła HT jak wyżej HT ,00 Zestaw do przezbrojenia kotła na gaz płynny HT 150 HT ,40 Zestaw do przezbrojenia kotła na gaz płynny HT 225 HT ,20 Regulator RVA ,00 Obudowa naścienna dla RVA ,00 Czujnik temperatury c.w.u. QAZ 21-6m dla RVA ,70 Czujnik temperatury zasilania do RVA ,60 Zawór bezpieczeństwa 1, 3 bar HT ,00 Zawór bezpieczeństwa 1 ¼, 3 bar HT ,00 Płyn antykorozyjny INIBAL plus 1 kg ,50 Płyn antykorozyjny INIBAL plus 5 kg ,00 Płyn antykorozyjny i przeciwzamarzaniu INIBAL F plus 25 kg ,00 Test-Set zestaw do pomiaru zawartości INIBAL-u (50 pomiarów) 1 kpl ,00 Automatyka na str 52 System powietrzno spalinowy na str 58 Podgrzewacze c.w.u. na str 36 15

16 THERMIPRO HYBRYDA GT 06 Opis Wyposażenie dostawy : Pompa ciepła ThermiPro Hybryda to kompaktowa centrala grzewcza składająca się z pompy ciepła powietrze/woda, gazowego kotła kondensacyjnego i 500 l bezciśnieniowego zbiornika do akumulacji ciepła w dwóch typach wykonania : ThermiPro 25/3 : - moduł gazowego kotła kondensacyjnego - pompa ciepła powietrze/woda - wbudowany w zbiornik wymiennik do podłączenia układu solarnego ThermiPro 25/4 : - budowa jak ThermiPro 25/3 - dodatkowy 4-ty wymiennik ciepła do podłączenia np. kominka z płaszczem wodnym, kotła olejowego z niezbędnym oprzyrządowaniem do pokrycia potrzeb ogrzewania i ciepłej wody użytkowej. Budowa kompaktowa, zintegrowana pompa ciepła o mocy do 7 kw oraz moduł gazowego kotła kondensacyjnego z mocą modulowaną 7-25 kw z zamkniętą komorą spalania, z wbudowanym regulatorem komfortu sterowanie układem hybrydowym według warunków pogodowych dla jednego obiegu grzewczego z mieszaczem, możliwość rozbudowy o układ sterowania drugim mieszaczem. Układ kontroli pracy i diagnostyki pompy ciepła i kotła gazowego. Opcjonalnie regulatory temperatury pokojowej przewodowe lub na fale radiowe. Czynnik chłodniczy pompy ciepła R 407 C dla temperatury czynnika grzewczego do 55 C. - kompletna pompa ciepła powietrze/woda z modułem zewnętrznym typu split o mocy 7 kw, - modułu kotła kondensacyjnego z zamkniętą komorą spalania o mocy modulowanej 7-25 kw. - bezciśnieniowy zbiornik do akumulacji ciepła 500 l z wbudowaną 1 x wężownicą c.w.u. ze stali nierdzewnej, 1 x płytowy wymiennik ciepła na układ c.o., 1 x wężownica solarna oraz 1 x wężownica dla dodatkowego źródła ciepła ( przy ThermiPro 25/4) - tablica sterownicza z mikroprocesorową regulacją do sterowania : układem pompy ciepła, kotła kondensacyjnego, układem solarnym, obiegiem mieszacza na c.o., układem przygotowania c.w.u. wraz z podłączonymi kompletnie czujnikami zbiornika i c.w.u. - czujnik temperatury zewnętrznej - pakiet hydrauliczny składający się z : podłączeniami hydraulicznymi, pompy obiegowej, zaworów odcinających, zawór gazowy do kotła, - naczynie wzbiorcze do zbiornika ciepła, syfon i układ odprowadzenia kondensatu. Uwaga : W celu zabezpieczenia układu zbiornika przed korozją należy zastosować 10kg płynu antykorozyjnego Inibal Plus 16

17 GT 06 THERMIPRO HYBRYDA Dane techniczne centrali grzewczej ThermiPro Hybryda ThermiPro 25/3 Hybryda ThermiPro 25/4 Hybryda Atest Kategoria CE-0063AR3527 II2ELL3P Moc grzewcza przy 70/50 C kw do 25 kw Wydatek stały c.w.u. przy T 35K l/min 10,5 Wydatek c.w.u. ze zbiornika przy naładowaniu na T=60 C i max 20l/min Wydatek c.w.u. ze zbiornika przy naładowaniu na T=80 C i max 15l/min l 150 l 300 Opcja podłączenia - - układu solarnego - układu solarnego - dodatkowego źródła ciepła Moduł pompy ciepła Moc grzewcza * nominalna przy A2/W35 kw 7,3 Pobór mocy kompresora kw 1,8 Moc chłodnicza kw 5,7 Współczynnik efektywności * Ilość czynnika chłodniczego R 407C przy 6m długości przyłączy Głośność parownika Split W odległości 5m COP 4,1 kg ok. 4 kg db(a) 33 Zasilanie elektryczne kompresor 3NPE, 400 V/ 50Hz; sterowanie 1NPE 230V/ 50Hz Moduł kotła kondensacyjnego Moc nominalna kw 7,2 27,3 Sprawność przy 40/30 C % 107,1 Max temperatura zasilania C 90 Max ciśnienie robocze bar 3 Max ciśnienie gazu mbar 50 Przyłącze powietrzno/spalinowe DN 125/80 Przyłącza zasilania i powrotu GZ 1 / 1 Zbiornik do akumulacji ciepła Pojemność l 500 Max temperatura nastawy C 90 Max ciśnienie robocze bar bezciśnieniowy Wymiary długość x szer. x wys. mm 1230 x 840 x 1030 Ciężar urządzenia ( bez wody) kg 498 kg 512 kg * Moc grzewcza i współczynnik COP przy A2/W35 przy różnicy temperatur po stronie zimnej 7K i odbioru ciepła 10K WAŻNE! Czynnik chłodniczy R407C dla temperatury czynnika grzewczego do 55 C. 17

18 THERMIPRO HYBRYDA GT 06 ThermiPro Hybryda Model TermiPro 25/3 TermiPro 25/4 Moc pompy ciepła w kw A 2/ W35 7 kw 7 kw Moc kotła w kw 25 kw 25 kw Wymiennik do podłączenia solaru Tak Tak Dodatkowy czwarty wymiennik ciepła Nie Tak bez VAT , ,00 Nr Oprzyrządowanie Opis Nr bez VAT Regulator pokojowy bezprzewodowy QAA ( na fale radiowe) ,00 Regulator pokojowy QAA 75 z połączeniem kablowym ,00 Zestaw Set do rozbudowy sterowania o drugi mieszacz AVS do RVS 61 Adapter do podłączenia systemu powietrzno-spalinowego z króćcami pomiarowymi DN80/ , ,50 Dodatkowe oprzyrządowanie : systemy spalinowe i solarne System powietrzno - spalinowy na str 58 Kolektory słoneczne na str 72 18

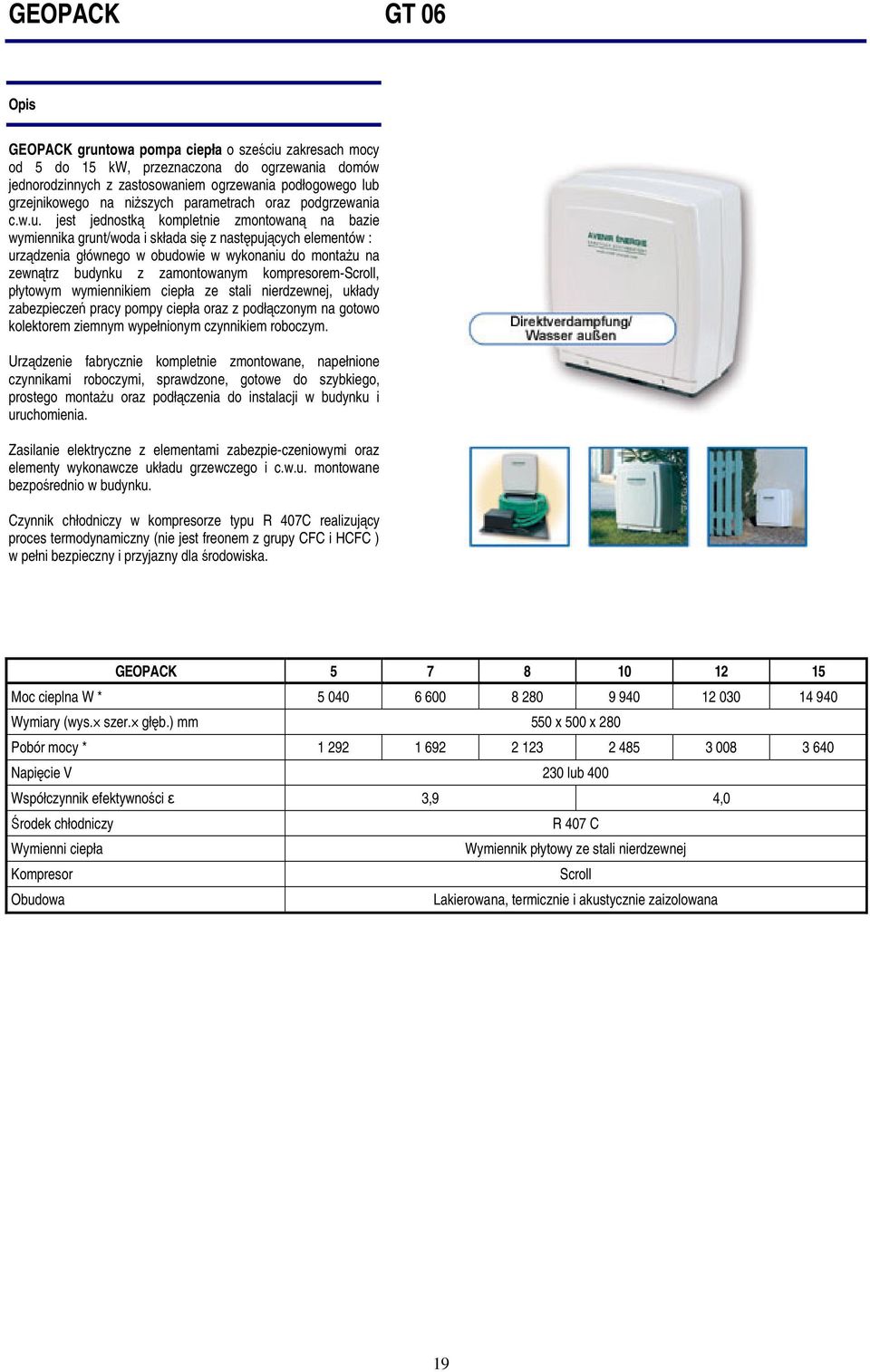

19 GEOPACK GT 06 Opis GEOPACK gruntowa pompa ciepła o sześciu zakresach mocy od 5 do 15 kw, przeznaczona do ogrzewania domów jednorodzinnych z zastosowaniem ogrzewania podłogowego lub grzejnikowego na niższych parametrach oraz podgrzewania c.w.u. jest jednostką kompletnie zmontowaną na bazie wymiennika grunt/woda i składa się z następujących elementów : urządzenia głównego w obudowie w wykonaniu do montażu na zewnątrz budynku z zamontowanym kompresorem-scroll, płytowym wymiennikiem ciepła ze stali nierdzewnej, układy zabezpieczeń pracy pompy ciepła oraz z podłączonym na gotowo kolektorem ziemnym wypełnionym czynnikiem roboczym. Urządzenie fabrycznie kompletnie zmontowane, napełnione czynnikami roboczymi, sprawdzone, gotowe do szybkiego, prostego montażu oraz podłączenia do instalacji w budynku i uruchomienia. Zasilanie elektryczne z elementami zabezpie-czeniowymi oraz elementy wykonawcze układu grzewczego i c.w.u. montowane bezpośrednio w budynku. Czynnik chłodniczy w kompresorze typu R 407C realizujący proces termodynamiczny (nie jest freonem z grupy CFC i HCFC ) w pełni bezpieczny i przyjazny dla środowiska. GEOPACK Moc cieplna W * Wymiary (wys. szer. głęb.) mm 550 x 500 x 280 Pobór mocy * Napięcie V 230 lub 400 Współczynnik efektywności ε 3,9 4,0 Środek chłodniczy R 407 C Wymienni ciepła Wymiennik płytowy ze stali nierdzewnej Kompresor Scroll Obudowa Lakierowana, termicznie i akustycznie zaizolowana 19

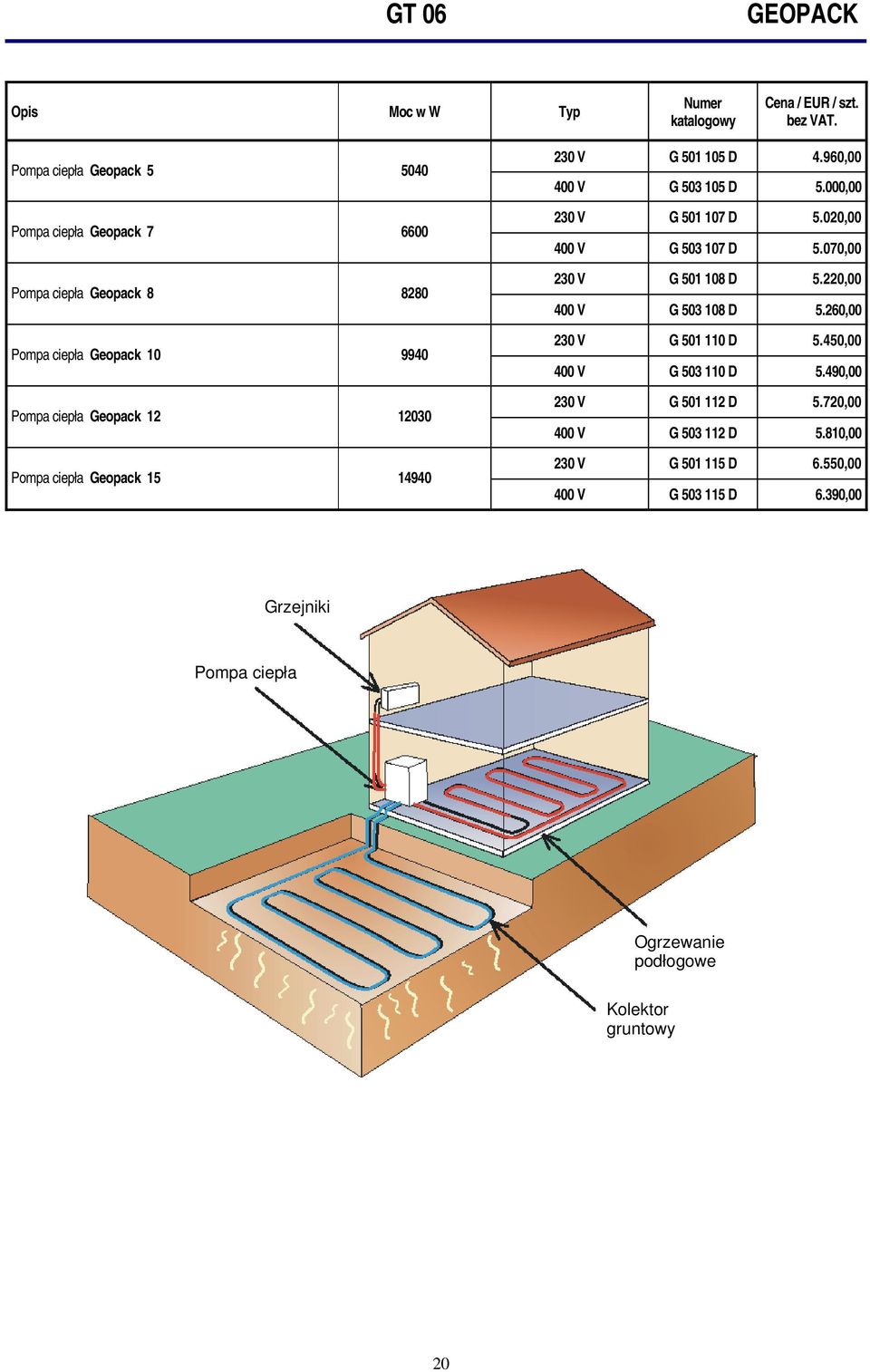

20 GT 06 GEOPACK Opis Moc w W Typ Pompa ciepła Geopack Pompa ciepła Geopack Pompa ciepła Geopack Pompa ciepła Geopack Pompa ciepła Geopack Pompa ciepła Geopack V G D 4.960, V G D 5.000, V G D 5.020, V G D 5.070, V G D 5.220, V G D 5.260, V G D 5.450, V G D 5.490, V G D 5.720, V G D 5.810, V G D 6.550, V G D 6.390,00 Grzejniki Pompa ciepła Ogrzewanie podłogowe Kolektor gruntowy 20

21 THERMISTAR S.. GT 06 Opis Pompy ciepła ThermiStar S Pompy ciepła ThermiStar S solanka / woda w kilkunastu typach wykonania z niezbędnym oprzyrządowaniem. Standardowe wielkości obejmują zakres mocy od 4,8 18,7 kw. Większe moce do 41,5 kw na zapytanie. Budowa i wyposażenie: Pompa ciepła solanka/ woda w wykonaniu kompaktowym ze zintegrowanym wbudowanym regulatorem sterowania wg. Warunków pogodowych. Wymiary szerokości x głębi x wysokość: 700 x 600 x 900 lub 700x850x900mm w zależności od typu Zaizolowane części obiegu chłodniczego, kompresora i specjalnie wykonana obudowy tłumiąca urządzenia gwarantuje niski stopień hałasu. Pompy obiegu solankowego oraz obiegu grzewczego wbudowane w urządzeniu, zaizolowane z możliwością odcięcia Wbudowane czujniki zasilania i powrotu dla obiegu grzewczego, czujniki zabezpieczenia obiegu sprężarkowego, sterowanie pomp obiegowych. Czujnik temperatury zewnętrznej oraz wody w zbiorniku dostarczane wraz z urządzeniem Czynnik chłodniczy 407 C dla temperatury czynnika grzewczego do 55 C W wersji Topladung - zintegrowany układ wysokotemperaturowego podgrzewu c.w.u. w sposób równoległy. Woda użytkowa ładowana do 65 C, poprzez dodatkowy wymiennik z 10% mocą z obiegu chłodniczego o temperaturze zasilania do 70 C. Cena na zapytanie. W opcji moduł z funkcją chłodzenia biernego. Pompy ciepła typu ThermiStar S HT z temperaturą zasilania czynnika grzewczego 65 C oraz czynnikiem chłodniczym R 134 A dostępność i cena na zapytanie. W zakres dostawy pompy ciepła ThermiStar S wchodzi : Kompletna pompa ciepła z urządzeniem, z wbudowanym regulatorem Komfortu (sterowanie wg warunków pogodowych, funkcja autodiagnozy, pamięci błędów w pracy urządzenia, i na życzenie w opcji ze zdalnym nadzorowaniem poprzez modemem) Od typu ThermiStar S 10 z funkcją łagodnego rozruchu Seryjnie wykonane przyłącza hydrauliczne elastyczne w wykonaniu tłumiącym. ThermiStar S Moc grzewcza * nominalna przy B0/W35 Pobór mocy Kompresora kw 4,8 7,3 10,6 12,8 15,0 18,7 kw 1,1 1,7 2,4 2,9 3,4 4,3 Moc chłodnicza kw 3,7 5,6 8,2 9,9 11,6 14,4 Współczynnik efektywności * Zasilanie elektryczne Przyłącza strona zimna / odbióru ciepła Wymiary szer. X gł. X wys. COP 4,4 Kompresor 3NPE, 400 V/ 50Hz ; sterowanie 1NPE,230V/ 50Hz GZ 1 / 1 Mm 700 x 600 x x 850 x 900 Ciężar urządzenia kg *Moc grzewcza i współczynnik COP przy B0/W35 przy różnicy temperatur po stroniezimnej 3K i odbioru ciepła 10K 21

22 GT 06 THERMISTAR S.. Pompy ciepła solanka / woda Thermistar S.. - do 55 C WAŻNE! Czynnik chłodniczy R407C dla temperatury czynnika grzewczego do 55 C. Model S 05 S 07 S 10 S 12 S 15 S 18 Moc w kw B0/W35 B0/W50 4,8 / 3,7 4,6 / 3,0 7,3 / 5,6 7,0 / 4,5 10,6 / 8,2 10,1 / 6,7 12,8 / 9,9 12,1 / 8,0 15,0 / 11,6 14,0 / 9,3 18,7 / 14,4 17,9 / 11,7 Cena / EUR / bez VAT 4.820, , , , , ,00 Nr Grzałka elektryczna o mocy 6 kw 320,00 EUR + VAT na zapytanie Nr Moduł chłodzenia pasywnego Moduł Topladung na zapytanie na zapytanie Pompy ciepła powyżej 20 kw lub z parametrem zasilania do 65 C na zapytanie. Oprzyrządowanie ThermiStar solanka / woda Nr bez VAT Tyfocor L 20 l, koncentrat ,00 Refractometer, urządzenie optyczne do szybkiej i dokładnej kontroli składu solanki ,00 Grzałka elektryczna Moduł chłodzenia Pakiet hydrauliczny strona zimna Zintegrowana grzałka elektryczna do zabezpieczenia i wspomagania układu grzewczego oraz c.w.u. max. do temperatury zasilania 80 C (w okresie zimowym, zwiększone pokrycie zapotrzebowania na moc grzewczą. Do pasywnego chłodzenia bez pracy kompresora (poprzez obieg solanki) jako osobny moduł do montażu na ścianie Pakiet przyłączy hydraulicznych skladający się z: - zintegrowana pompa obiegowa do obiegu solanki obustronnie odcinana - zintegrowana grupa bezpieczeństwa dla obiegu solanki skladająca się z: - manometru - odpowietrznika - zaworu bezpieczeństwa - naczynia wzbiorczego do układu solanki 22

23 THERMISTAR L GT 06 Opis Pompy ciepła ThermiStar L Pompy ciepła ThermiStar powietrze / woda w kilku typach wykonania z niezbędnym oprzyrządowaniem. Standardowe wielkości obejmują zakres mocy od 5,4-19,8 kw oraz większe do 41,5 kw na zapytanie. Urządzenie wewnętrzne: Pompa ciepła powietrz/ woda w wykonaniu kompaktowym ze zintegrowanym wbudowanym regulatorem sterowania wg. Warunków pogodowych. Wymiary szerokości x głębi x wysokość: 700 x 600 x 900 Zaizolowane części obiegu chłodniczego, kompresora i specjalnie wykonana obudowa tłumiąca urządzenia gwarantuje niski stopień hałasu. Wbudowana pompa obiegu grzewczego, zaizolowana z możliwością odcięcia. Wbudowane czujniki zasilania i powrotu dla obiegu ogrzewczego, czujniki obiegu sprężarkowego, sterowanie pomp obiegowych. Czujnik temperatury zewnętrznej i ciepłej wody użytkowej dostarczane wraz z urządzeniem Czynnik chłodniczy 407 C dla temperatury czynnika grzewczego do 55 C przy temperaturze zewnętrznej do - 7 C Minimalna temperatura zewnętrzna - 15 C. W wersji Topladung - zintegrowany układ wysokotemperaturowego podgrzewu c.w.u. w sposób równoległy. Woda użytkowa ładowana do 65 C, poprzez dodatkowy wymiennik z 10% mocą z obiegu chłodniczego o temperaturze zasilania do 70 C cena na zapytanie. W zakres dostawy pompy ciepła ThermiStar L wchodzi : Kompletna pompa ciepła z urzadzeniem wewnętrznym i zewnętrznym, z wbudowanym regulatorem Komfortu (sterowanie wg warunków pogodowych, funkcja autoodiagnozy, pamięci błędów w pracy urządzenia i na życzenie w opcji ze zdalnym nadzorowaniem poprzez modemem) Od typu ThermiStar L 10 SP z funkcją łagodnego rozruchu Seryjnie wykonane przyłącza hydrauliczne elastyczne w wykonaniu tłumiącym. Urządzenie zewnętrzne - Split: Parownik powietrzny o zwiększonej odleglości między lamelami z wbudowanym cichobieżnym wentylatorem Wykonanie z ochroną przeciwśniegową dachem odporne na dzialanie warunków atmosferycznych Kolor: jasoszary (RAL 7035) Odprowadzenie skroplin na podsypkę żwirową 23

24 THERMISTAR L GT 06 ThermiStar Model L 05 SP L 07 SP L 10 SP L 13 SP L 15 SP L 19 SP Moc w kw A 2/ W35 A 7/ W35 5,4 3,9 7,3 5,4 10,6 7,7 13,2 9,5 15,5 11,4 19,8 14,6 Cena / EUR / bez VAT 8.340, , , , , ,00 Nr Grzałka elektryczna o mocy 6 kw 320,00 EUR + VAT Nr Moduł Topladung na zapytanie Pompy ciepła powyżej 20 kw na zapytanie. Oprzyrządowanie do pomp ciepła Grzałka elektryczna Ładowanie równoległe c.w.u. wysokim parametrem Topladung Pakiet hydrauliczny strony odbioru ciepła Zintegrowana grzałka elektryczna do zabezpieczenia i wspomagania układu grzewczego oraz c.w.u. przy temperaturze zasilania do 55 C (w okresie zimowym, zwiększone pokrycie zapotrzebowania na moc grzewczą. Zintegrowany układ wysokotemperaturowego podgrzewu c.w.u. wykonywany w sposób równoległy Topladung. Woda użytkowa ładowana max do 65 C, poprzez dodatkowy wymiennik z 10% mocą z obiegu chłodniczego o temperaturze zasilania ok C. Wyłacznie do zastosowania w połączeniu z zasobnikami warstwowymi z naszej oferty handlowej. Pakiet przyłączy hydraulicznych skladający się z: - zintegrowana pompa obiegowa do obiegu grzewczego obustronnie odcinaniem - zintegrowana grupa bezpieczeństwa dla obiegu ogrzewczego skladająca się z: - manometru - odpowietrznika - zaworu bezpieczeństwa - zintegrowany układ przełączania c.o./c.w.u Kombinacje układów chłodzenia łącznie pasywnego i aktywnego na zapytanie! 24

25 THERMISTAR - osprzęt GT 06 Opis Nr bez VAT Regulator pokojowy QAA 75 z przejściem kablowym ,00 Regulator pokojowy bezprzewodowy QAA 78 ( na fale radiowe) ,00 Moduł do komunikacji bezprzewodowej AVS /201; nadajnik i odbiornik dla czujnika zewnetrznego QAC 34 Moduł do komunikacji bezprzewodowej AVS71.390/109 ; nadajnik i odbiornik dla regulatora RVS /180 Wzmacniacz AVS14.390/101, komunikacji bezprzewodowej dla regulatora RVS /180 Zestaw Set do rozbudowy sterowania o drugi mieszacz AVS do RVS 61 Czujnik sensorowy temperatury QAD 36/101 NTC 10k - przylgowy , , , , ,00 Czujnik sensorowy temperatury c.w.u. QAZ 36, 2 m ,50 Czujnik sensorowy temperatury c.w.u. QAZ 36, 6 m ,80 Czujnik sensorowy temperatury kolektora 1,5m; RVS/LMU, QAZ / ,70 Zawór nadmiarowo - upustowy Rp ,50 Grupa pompowa DN 25 ( bez mieszacza) wysokość podnoszenia-4m, pompa bez regulacji Grupa pompowa DN 25 ( bez mieszacza) wysokość podnoszenia -5m, pompa regulowana Grupa pompowa DN 25 ( z mieszaczem) wysokość podnoszenia -4m, pompa bez regulacji Grupa pompowa DN 25 ( z mieszaczem) wysokość podnoszenia -5m, pompa regulowana Grupa pompowa DN 25 ( z mieszaczem) wysokość podnoszenia -6m, pompa bez regulacji Podgrzewacz elektryczny 6,0 kw do montażu ściennego , , , , , ,00 25

26 Palniki rakietowe Palniki olejowe ciśnieniowe Palniki gazowe wentylatorowe 26

27 GT 01 Palniki olejowe MHG wcześniej MAN Palnik rakietowy RE 1 H 1,2-6,5 kg/h Obudowa z metalu lekkiego odlew ciśnieniowy, system zapłonu z termodynamicznym przygotowaniem mieszanki ( z tłumieniem szumu), rura palnika ze stali wysokostopowej ( rura palnika ceramiczna przy RE 1HK), układ wstępnego podgrzewania oleju, silnik prądu zmiennego, transformator zapłonu, wysokiej wydajności wirnik dmuchawy, jednostopniowa pompa olejowa z wbudowanym zaworem elektromagnetycznym, dysza, węże olejowe, automat palnikowy z kontrolą płomienia, lampki sygnalizacji stanu pracy, przyłącze elektryczne z wtyczką, kołnierz mocowania palnika z uszczelnieniami i śrubami. Wersja palnika RE 1HK - z rurą ceramiczną dla oleju opałowego o niskiej zawartości siarki. Palnik po próbie na ciepło ze wstępną regulacją nastawy i potwierdzeniem analizy parametrów spalin. Palnik ciśnieniowy jednostopniowy DE 1 V,VH,H 1,2-9,5 kg/h Obudowa z metalu lekkiego odlew ciśnieniowy, system zmieszania wysokiej wydajności, rura palnika ze stali wysokostopowej odpornej na wysokie temperatury, układ wstępnego podgrzewania oleju (DE 1VH), silnik prądu zmiennego, transformator zapłonu, wysokiej wydajności wirnik dmuchawy, jednostopniowa pompa olejowa z wbudowanym zaworem elektromagnetycznym, dysza, węże olejowe, automat palnikowy z czujnikiem płomienia, lampki sygnalizacji stanu pracy, przyłącze elektryczne z wtyczką, kołnierz mocowania palnika z uszczelnieniami i śrubami. Palnik po próbie na ciepło ze wstępną regulacją nastawy parametrów spalin. Palnik olejowy, jednostopniowy DE 1.1VH, z wstępnym podgrzaniem Palnik wentylatorowy ciśnieniowy Typ 3) Moc kotła 2) Od kw do kw Ciężar kg Opis bez VAT. DE 1.1VH , ); 9) ,00 DE 1.1VH ); 9) ,00 DE 1.1VH ); 9) ,00 Palnik olejowy, jednostopniowy DE 1H DE 1.2 H ); 9) ,00 DE 1.2 H ); 9) ,00 DE 1.2 H ,5 12 3); 9) ,00 DE 1.2 H , ); 9) ,00 DE 1.3 H ); 9) ,00 DE 1.3 H ); 9) ,00 Palniki rakietowe jednostopniowe RE 1H, z wstępnym podgrzaniem, z redukcją szumów i Nox Palnik rakietowy Typ 3) Moc kotła 2) Od kw do kw Ciężar kg Opis bez VAT. RE 1.19 H ); 9) ,00 RE 1.22 H ); 9) ,00 RE 1.26 H ); 9) ,00 RE 1.32 H ); 9) ,00 RE 1.38 H ); 9) ,00 RE 1.44 H ); 9) ,00 RE 1.50 H ); 9) ,00 RE 1.60 H ); 9) ,00 RE 1.70 H ); 9) ,00 Wytyczne dla palników rakietowych i ciśnieniowych: Palniki przystosowane są do spalania oleju opałowego lekkiego EL wg DIN cz.1 ( wartość opałowa ok.11,57 kwh/kg) i wyposażone w automat palnika z pracą przerywaną zgodnie z DIN EN 267 i DIN EN 230. Wykonanie na inny rodzaj paliwa na zapytanie. Montaż palnika na zewnątrz oraz w pomieszczeniach o dużej wilgotności jest niedopuszczalne. Przy zastosowaniach w specjalistycznych urządzeniach grzewczych np. : piece piekarnicze, promienniki, suszarnie, kotły kondensacyjne itp. Wymagany jest kontakt z zapytaniem do EWFE/MHG. Dodatkowe informacje: 2) Podane moce kotłów przy oporze w komorze spalania wynoszącym ok. 0 mbar, w przypadku innych wartości patrz wartości w diagramach palników zawartych w instrukcjach technicznych. 3) W przypadku zastosowania układu wstępnego podgrzewu powietrza WLE konieczne jest zastosowanie przy palnikach typu: RE 1H, RZ 2, DE 1.1 VH i DZ specjalnego automatu palnikowego w cenie netto 222,-EUR. 9) Zaslanie elektryczne palnika - prądem zmiennym 230V~ 10) Zaslanie elektryczne palnika - prądem trójfazowym 27

28 Palniki olejowe MHG wcześniej MAN GT 01 Palnik rakietowy RZ 2 - RZ 3 5,2-30 kg/h Obudowa z metalu lekkiego odlew ciśnieniowy, system zapłonu z termodynamicznym przygotowaniem mieszanki, rura palnika ze specjalnej stali wysokostopowej odpornej na wysokie temperatury, układ wstępnego podgrzewania oleju ( RZ 2 ), silnik prądu zmiennego, przysłona wlotu powietrza, transformator zapłonu, wirnik dmuchawy, dwustopniowa pompa olejowa, zawory elektromagnetyczne, dysza, przewody olejowe, automat palnikowy z kontrolą płomienia,, przyłącze elektryczne z wtyczką, kołnierz mocowania palnika z uszczelnieniami i śrubami. Palnik po próbie na ciepło ze wstępną regulacją nastawy parametrów spalin. Palnik rakietowy, dwustopniowy RZ 2, z wstępnym podgrzaniem Palnik rakietowy Typ 3) Od kw Moc kotła 2) do kw Ciężar kg Opis RZ ); 9) ,00 RZ ); 9) ,00 RZ ); 9) ,00 RZ ); 9) ,00 RZ ); 9) ,00 RZ ); 9) ,00 Palnik rakietowy, dwustopniowy RZ 2 Palnik rakietowy Typ 3) Od kw Moc kotła 2) od kw Ciężar kg Opis RZ ); 9) ,00 RZ ); 9) ,00 RZ ); 9) ,00 RZ ); 9) ,00 Wytyczne dla palników rakietowych i ciśnieniowych: Palniki przystosowane są do spalania oleju opałowego lekkiego EL wg DIN cz.1 ( wartość opałowa ok.11,57 kwh/kg) i wyposażone w automat palnika z pracą przerywaną zgodnie z DIN EN 267 i DIN EN 230. Wykonanie na inny rodzaj paliwa na zapytanie. Montaż palnika na zewnątrz oraz w pomieszczeniach o dużej wilgotności jest niedopuszczalne. Przy zastosowaniach w specjalistycznych urządzeniach grzewczych np. : piece piekarnicze, promienniki, suszarnie, kotły kondensacyjne itp. Wymagany jest kontakt z zapytaniem do EWFE/MHG. Dodatkowe informacje: 2) Podane moce kotłów przy oporze w komorze spalania wynoszącym ok. 0 mbar, w przypadku innych wartości patrz wartości w diagramach palników zawartych w instrukcjach technicznych. 3) W przypadku zastosowania układu wstępnego podgrzewu powietrza WLE konieczne jest zastosowanie przy palnikach typu: RE 1H, RZ 2 i DZ specjalnego automatu palnikowego w cenie netto 222,-EUR. 9) Zaslanie elektryczne palnika - prądem zmiennym 230V~ 10) Zaslanie elektryczne palnika - prądem trójfazowym 28

29 GT 01 Palniki olejowe MHG wcześniej MAN Palnik ciśnieniowy dwustopniowy DZ 2 - DZ kg/h Obudowa z metalu lekkiego odlew ciśnieniowy, rura palnika z przesuwną obsadą dyszy, przestawna przysłona powietrza dolotowego oraz silnik nastawczy dla dwustopniowej klapy powietrznej, system wspólnej dyszy dla dwóch zakresów mocy lub dysza powrotu ( DZ 4 ), silnik prądu zmiennego ( DZ 2 i DZ 3.0) bądź trójfazowy (od DZ3.1 do DZ 4) transformator zapłonu, wirnik dmuchawy, pompa olejowa z dwoma oddzielnymi nastawami zakresów ciśnień, zawory elektromagnetyczne, węże olejowe, automat palnikowy z fotoopornikiem ( fotorezystorem ), przyłącze elektryczne z wtyczką, kołnierz mocowania palnika z uszczelnieniami i śrubami. Palnik po próbie na ciepło. Palnik wentylatorowy ciśnieniowy dwustopniowy DZ 2.1, DZ 2.2 Palnik wentylatorowy ciśnieniowy DZ - Typ 3) Od kw Moc kotła 2) do kw Ciężar kg Opis DZ ); 9) ,00 DZ ); 9) ,00 DZ ); 9) ,00 DZ ); 9) ,00 DZ ); 9) ,00 DZ ); 9) ,00 Palnik wentylatorowy ciśnieniowy dwustopniowy DZ 2.3 ; dla kotłów z ciągiem naturalnym Palnik wentylatorowy ciśnieniowy DZ - Typ 3) Od kw Moc kotła 2) do kw Ciężar kg Fußnote DZ ); 9) ,00 DZ ); 9) ,00 Palnik wentylatorowy ciśnieniowy dwustopniowy DZ 3 Palnik wentylatorowy ciśnieniowy DZ - Typ 3) Od kw Moc kotła 2) od kw Ciężar kg Opis DZ ); 9) ,00 DZ ); 9) ,00 DZ ) ,00 DZ ) ,00 DZ ) ,00 DZ ) ,00 DZ ) ,00 DZ ) ,00 DZ ) ,00 DZ ) ,00 Palnik wentylatorowy ciśnieniowy dwustopniowy DZ 4 ; z dyszą powrotu Palnik wentylatorowy ciśnieniowy DZ - Typ 3) Od kw Moc kotła 2) do kw Ciężar kg Opis DZ ); 10) ,00 DZ ); 10) ,00 *) Wytyczne dla palników i dodatkowe informacje na stronie 28 29

30 Palniki gazowe MHG wcześniej MAN GT 01 Gazowy palnik wentylatorowy GE 1; GE 1H 1,2-10,5 m³/h Obudowa z metalu lekkiego odlew ciśnieniowy, wysokiej sprawności system mieszania, rura palnika ze stali wysokostopowej odpornej na wysokie temperatury, podwójna, dwustronna regulacja poprzez nastawę klapy powietrznej oraz przesuwną obsadę dyszy, silnik prądu zmiennego, transformator zapłonu, wirnik dmuchawy, kompletny blok gazowy z filtrem, czujnik ciśnienia powietrza, sterownik zapłonu z kontrolą płomienia ( jonizacja ), przyłącze elektryczne z wtyczką, kołnierz mocowania palnika z uszczelnieniami i śrubami. Palnik po próbie na ciepło. Armatura gazowa Blok armatury gazowej i rodzaj gazu. Oferowane wersje palników przystosowane są do spalania gazu ziemnego GZ-50. W przypadku stosowania innych rodzajów gazu np. GZ-35 wymagane jest zapytanie do EWFE/MHG. Palniki z oznaczeniem " F " - przystosowane są do spalania gazu płynnego ( propan techniczny ) np. GE 1.40HF. Armatura bloku gazowego składa się z : filtra gazowego, czujnika wstępnego ciśnienia gazu, regulatora ciśnienia gazu oraz dwóch zaworów elektromagnetycznych. Dalsze wyposażenie na zapytanie. Istnieje możliwość zabudowy fabrycznej układu kontroli szczelności w palniku GE na bloku gazowym lub na wtyczce. Gazowy palnik wentylatorowy jednostopniowy GE 1 H na gaz ziemny i płynny Palnik gazowy - Typ Od kw Moc kotła 2) do kw Przyłącze mbar 13) Ciężarkg Opis*) GE 1.40HN Rp ¾ ) ,00 GE 1.40HF Rp ¾ ) ,00 GE 1.65HN Rp ¾ ) ,00 GE 1.65HF Rp ¾ ) ,00 Gazowy palnik wentylatorowy jednostopniowy GE na gaz ziemny i płynny Palnik gazowy - Typ 4) Od kw Moc kotła 2) do kw Przyłącze mbar 13) Ciężarkg Opis*) GE 1.105N Rp ¾ ) ,00 GE 1.105F Rp ¾ ) ,00 Wytyczne dla palników gazowych: Palniki przystosowane są do spalania gazu ziemnego GZ-50 lub płynnego i wyposażone w automat palnika z pracą przerywaną zgodnie z DIN EN 676 i DIN EN 298. Wykonanie na inny rodzaj gazu na zapytanie. Montaż palnika na zewnątrz oraz w pomieszczeniach o dużej wilgotności jest niedopuszczalne. Przy zastosowaniach w specjalistycznych urządzeniach grzewczych np. : piece piekarnicze, promienniki, suszarnie, kotły kondensacyjne itp. Wymagany jest kontakt z zapytaniem do EWFE/MHG. Dodatkowe informacje: 2) Podane moce kotłów przy oporze w komorze spalania wynoszącym ok. 0 mbar, w przypadku innych wartości patrz wartości w diagramach palników zawartych w instrukcjach technicznych. 4) Wartości dotyczące wymagań ochrony energii (EnEV) są spełnione dla zakresu mocy palników wielostopniowych. 5) Układ kontroli szczelności (do zabudowy na bloku gazowym lub na wtyczce). 9) Zaslanie elektryczne palnika - prądem zmiennym 230V~ 10) Zaslanie elektryczne palnika - prądem trójfazowym 13) Wartości ciśnienia w "mbar" dotyczą wielkości przepływu (przy pracy palnika) dla gazu ziemnego GZ-50. Dla innych rodzajów gazu występują inne wartości np. dla gazu płynnego 50 mbar. 30

31 GT 01 Palniki gazowe MHG wcześniej MAN Gazowy palnik wentylatorowy GZ 1-GZ 3.0 4,0-35 m³/h Obudowa z metalu lekkiego odlew ciśnieniowy, wysokiej sprawności system mieszania, rura palnika ze stali wysokostopowej odpornej na wysokie temperatury z przesuwną obsadą dyszy, podwójna, regulowana przysłona powietrza wlotowego oraz silnik nastawczy klapy powietrznej, silnik prądu zmiennego, transformator zapłonu, wirnik dmuchawy, kompletny blok gazowy z filtrem, czujnik ciśnienia powietrza, sterownik zapłonu z kontrolą płomienia (na podczerwień lub jonizacja ), przyłącze elektryczne z wtyczką, kołnierz mocowania palnika z uszczelnieniami i śrubami. Palnik po próbie na ciepło. Blok gazowy i rodzaj gazu Blok armatury gazowej i rodzaj gazu. Oferowane wersje palników przystosowane są do spalania gazu ziemnego GZ-50. W przypadku stosowania innych rodzajów gazu np. GZ-35 wymagane jest zapytanie do EWFE/MHG. Palniki z oznaczeniem " F " - przystosowane są do spalania gazu płynnego ( propan techniczny ) np. GZ 1.105F. Palniki GZ i 3087 mogą pracować również na gaz płynny po dokonaniu regulacji parametrów. Armatura bloku gazowego składa się z : filtra gazowego, czujnika wstępnego ciśnienia gazu, regulatora ciśnienia gazu oraz dwóch zaworów elektromagnetycznych. Dalsze wyposażenie na zapytanie. Gazowy palnik wentylatorowy dwustopniowy GZ na gaz ziemny i płynny Gasbrenner - Typ Od kw Moc kotła 2) do kw Przyłącze mbar 13) Ciężarkg Opis*) GZ 1.105N Rp ¾ ) ,00 GZ 1.105F Rp ¾ ) ,00 Gazowy palnik wentylatorowy dwustopniowy GZ 2 na gaz ziemny i płynny, z obniżoną mocą rozruchową Moc kotła Gasbrenner - Typ 2) Przyłącze mbar 13) Ciężarkg Opis*) Od kw do kw GZ 2.1N Rp ) ,00 GZ 2.2N Rp 1¼ ) ,00 GZ 2.1N Rp ); 9) ,00 GZ 2.1F Rp ) ,00 GZ 2.1F Rp ); 9) ,00 GZ 2.2N Rp 1¼ ); 9) ,00 GZ 2.2F Rp ) ,00 Gazowy palnik wentylatorowy dwustopniowy GZ 3 na gaz ziemny i płynny, z obniżoną mocą rozruchową Moc kotła Gasbrenner - Typ 2) Przyłącze mbar 13) Ciężarkg Opis*) Od kw do kw GZ Rp 1¼ ) ,00 GZ Rp 1¼ ); 9) ,00 Wytyczne dla palników gazowych: Palniki przystosowane są do spalania gazu ziemnego GZ-50 lub płynnego i wyposażone w automat palnika z pracą przerywaną zgodnie z DIN EN 676 i DIN EN 298. Wykonanie na inny rodzaj gazu na zapytanie. Montaż palnika na zewnątrz oraz w pomieszczeniach o dużej wilgotności jest niedopuszczalne. Przy zastosowaniach w specjalistycznych urządzeniach grzewczych np. : piece piekarnicze, promienniki, suszarnie, kotły kondensacyjne itp. Wymagany jest kontakt z zapytaniem do EWFE/MHG. Istnieje możliwość zabudowy fabrycznej układu kontroli szczelności typ VPS 504 ( nr kat ) w cenie katalogowej netto 540,-EUR lub typ VDK 200A ( nr kat ) w cenie katalogowej netto 1125,-EUR. *) Wytyczne dla palników i dodatkowe informacje na stronie 30 31

32 Palniki gazowe MHG wcześniej MAN Gazowy palnik wentylatorowy GZ GZ ,0-81,0 m³/h Obudowa z metalu lekkiego odlew ciśnieniowy, wysokiej sprawności system mieszania, rura palnika ze stali wysokostopowej odpornej na wysokie temperatury z przesuwną obsadą dyszy, podwójna, regulacja na przysłonie powietrza wlotowego oraz silniku nastawczym klapy powietrznej, silnik prądu zmiennego, transformator zapłonu, wirnik dmuchawy, kompletny blok gazowy z filtrem, czujnik ciśnienia powietrza, sterownik zapłonu z kontrolą płomienia (na podczerwień lub jonizacja ), przyłącze elektryczne z wtyczką, kołnierz mocowania palnika z uszczelnieniami i śrubami. Palnik po próbie na ciepło. Blok gazowy i rodzaj gazu. Rodzaj gazu. Oferowane wersje palników przystosowane są do spalania gazu ziemnego GZ-50. W przypadku stosowania innych rodzajów gazu np. GZ-35 wymagane jest zapytanie do EWFE/MHG. Palniki GZ 3 mogą pracować również na gaz płynny po dokonaniu odpowiedniej regulacji parametrów. Blok gazowy składa się z : zaworu kulowego, filtra gazowego, czujnika wstępnego ciśnienia gazu, regulatora ciśnienia gazu oraz dwóch zaworów elektromagnetycznych lub zaworu elektromagnetycznego z zaworem silnikowym gazowym. W przypadku oznaczeń (5*) łącznie z zamontowanym układem kontroli szczelności. Dalsze wyposażenie na zapytanie Armatura ścieżki gazowej Armatura ścieżki gazowej składa się z : zaworu kulowego, filtra gazowego, czujnika wstępnego ciśnienia gazu, regulatora ciśnienia gazu oraz dwóch zaworów elektromagnetycznych lub zaworu elektromagnetycznego z zaworem silnikowym gazowym. Dalsze wyposażenie na zapytanie Palnik gazowy - Typ Moc kotła 2) Od kw do kw Ciśnienie gazu 13) mbar Przyłącze Ciężar kg Opis *) kat. palnika Cena palnika / EUR / szt. kat. ścieżki gazowej Cena ścieżki gazowej / EUR / szt. Cena palnik + ścieżka / EUR / szt. bez VAT. GZ GZ GZ Rp 1¼ 52 10) , , Rp 1¼ 52 10); 5) , , Rp 1½ 59 10) , , , Rp 1½ 70 10); 5) , , Rp ) , , Rp ); 5) , , Rp 1½ 59 10) , , Rp 1½ 70 10); 5) , , Rp ) , , , Rp ); 5) , ,00 20 DN ) , ,00 20 DN ); 5) , , Rp 1½ 60 10) , , Rp 1½ 71 10); 5) , , Rp ) , , , Rp ); 5) , , DN ) , , DN ); 5) , ,00 = wykonanie standardowe Wytyczne dla palników gazowych: Palniki przystosowane są do spalania gazu ziemnego GZ-50 lub płynnego i wyposażone w automat palnika z pracą przerywaną zgodnie z DIN EN 676 i DIN EN 298. Wykonanie na inny rodzaj gazu na zapytanie. Montaż palnika na zewnątrz oraz w pomieszczeniach o dużej wilgotności jest niedopuszczalne. Przy zastosowaniach w specjalistycznych urządzeniach grzewczych np. : piece piekarnicze, promienniki, suszarnie, kotły kondensacyjne itp. Wymagany jest kontakt z zapytaniem do EWFE/MHG. Istnieje możliwość zabudowy fabrycznej układu kontroli szczelności typ VPS 504 ( nr kat ) w cenie katalogowej netto 540,-EUR lub typ VDK 200A ( nr kat ) w cenie katalogowej netto 1125,-EUR. Palniki posiadają badania i dopuszczenia wyłącznie z fabrycznymi ścieżkami gazowymi oferowanymi. Dodatkowe informacje: 2) Podane moce kotłów przy oporze w komorze spalania wynoszącym ok. 0 mbar, w przypadku innych wartości patrz wartości w diagramach palników zawartych w instrukcjach technicznych. 5) Układ kontści szczelności (do zabudowy na bloku gazowym lub na wtyczce). 9) Zaslanie elektryczne palnika - prądem zmiennym 230V~ 10) Zaslanie elektryczne palnika - prądem trójfazowym 13) Wartości ciśnienia w "mbar" dotyczą wielkości przepływu (przy pracy palnika) dla gazu ziemnego GZ-50. Dla innych rodzajów gazu występują inne wartości np. dla gazu płynnego 50 mbar. 32

33 Palniki gazowe MHG wcześniej MAN Gazowy palnik wentylatorowy GZ 4 Blok gazowy i rodzaj gazu. Armatura ścieżki gazowej m³/h Obudowa z metalu lekkiego odlew ciśnieniowy, wysokiej sprawności system mieszania, rura palnika ze stali wysokostopowej odpornej na wysokie temperatury z przesuwną obsadą dyszy, podwójna, regulacja na przysłonie powietrza wlotowego oraz silniku nastawczym klapy powietrznej, silnik prądu zmiennego, transformator zapłonu, wirnik dmuchawy, kompletny blok gazowy z filtrem, czujnik ciśnienia powietrza, sterownik zapłonu z kontrolą płomienia ( jonizacja), przyłącze elektryczne z wtyczką, kołnierz mocowania palnika z uszczelnieniami i śrubami. Palnik po próbie na ciepło. Rodzaj gazu. Oferowane wersje palników przystosowane są do spalania gazu ziemnego GZ-50. W przypadku stosowania innych rodzajów gazu np. GZ-35 wymagane jest zapytanie do EWFE/MHG. Palniki z oznaczeniem " F " - przystosowane są do spalania gazu płynnego ( propan techniczny) np. GZ 4.1F Blok gazowy składa się z : filtra gazowego, czujnika wstępnego ciśnienia gazu, regulatora ciśnienia gazu oraz dwóch zaworów elektromagnety-cznych lub zaworu elektromagnetycznego z zaworem silnikowym gazowym. W przypadku palników o mocy od 1200 kw wymagane jest stosowanie układu kontroli szczelności. Armatura ścieżki gazowej składa się z : zaworu kulowego, filtra gazowego, czujnika wstępnego ciśnienia gazu, regulatora ciśnienia gazu oraz dwóch zaworów elektromagnetycznych lub zaworu elektromagnetycznego z zaworem silnikowym gazowym. Dalsze wyposażenie na zapytanie W przypadku palników o mocy od 1200 kw wymagane jest stosowanie układu kontroli szczelności. Palnik gazowy - Typ Moc kotła 2) Od kw do kw Ciśnienie gazu 13) mbar Przyłącze Ciężar kg Opis *) kat. palnika Cena palnika / EUR / szt. kat. ścieżki gazowej Cena ścieżki gazowej / EUR / szt. Cena palnik + ścieżka / EUR / szt. bez VAT DN ) , ,00 GZ 4.1N DN ) , , , Rp ) , , Rp 1½ ) , , Rp 1½ ) , , DN ) , , DN ) , ,00 GZ 4.1N DN ) , , , Rp ) , , Rp 1½ ) , ,00 GZ 4.1F Rp ) , , , DN ) , ,00 GZ 4.2N DN ) , , , DN ) , , Rp ) , , Rp ) , , DN ) , ,00 GZ 4.2N DN ) , , , DN ) , , DN ) , , Rp ) , , Rp ) , ,00 GZ 4.2F DN ) , , ,00 = Wykonanie standardowe Istnieje możliwość zabudowy fabrycznej układu kontroli szczelności do palnika GZ 4 w cenie netto 600,-EUR. *) Wytyczne dla palników i dodatkowe informacje na stronie 32 33

34 Obudowy tłumiące MHG wcześniej MAN GT 05 Obudowa tłumiąca SH 5 Obudowa tłumiąca SH 15 Obudowa tłumiąca SH 20 Tłumienie ok. 5-8 db(a) Płaszcz zewnętrzny z blachy stalowej o grubości 1 mm, polakierowana farbą odporną na obicia z rozkładem stałotemperaturowym, warstwa tłumiąca z klejonego włókna szklannego wg DIN Tłumienie ok db(a) Płaszcz zewnętrzny z blachy stalowejo grubości 1 mm, polakierowana farbą odporną na obicia z rozkładem stałotemperaturowym, warstwa tłumiąca z klejonego włókna szklannego wg DIN Podpory z rolkami 400 mm z możliwością przedłużenia. Zasysanie powietrza następuje poprzez wykonany kanał w materiale tłumiącym. Tłumienie ok db(a) Płaszcz zewnętrzny z blachy stalowejo grubości 1 mm, polakierowana farbą odporną na obicia z rozkładem stałotemperaturowym, warstwa tłumiąca z klejonego włókna szklannego wg DIN Zasysanie powietrza następuje poprzez wykonany kanał w materiale tłumiącym. Obudowy tłumiące Obudowa tłumiąca Typ SH Pasują do palników RE 1; RE 1H; DE 1H; DE 1.1V; DE 1; GE 1H Długość mm Głębok ość mm Wysoko ść mm Ciężar kg Opis*) ,00 SH GE ,00 SH RE 2; RZ 2; DE 2; DZ ,00 SH DE 1; RE ,00 SH GE ,00 SH DZ ) ,00 SH RE 1H; RE 2; RZ 2 (dla kotła G 215); DE 1H; DZ 1; GE 1H ) ,00 SH GZ ) ,00 SH GE 1; GZ 1 (dla kotła G 215) ) ,00 SH RE 2; RZ 2; DE 2; DZ ,00 SH GZ ,00 SH DZ ,00 SH GZ ,00 SH DZ ,00 SH GZ ,00 SH RE 2; RZ 2; DE 2; DZ ,00 SH GZ ,00 SH DZ ,00 SH GZ ,00 SH DZ ,00 SH GZ ,00 Dopłata za wydłużenie nóg na 1000 mm Przedłużenia - Typ SH 15 Przedłużenie 84,00 SH 15 Przedłużenie podpory z regulacją poziomą 282,00 SH 20 Przedłużenie podpory z regulacją poziomą 282,00 Wytyczne dla obudów tłumiących: 8) Przy wąskich kotłach z szerokością poniżej 630 mm jest wymagane specjalne wykonanie obudowy tłumiącej. 11) Specjalne wykonanie obudowy tłumiącej dla kotła Buderus G 215 * Średnia wartość tłumienia wynosi db(a) częstotliwości w zakresie Hz 34

35 GT 05 Tłumiki spalin MHG wcześniej MAN Tłumiki spalin RS / RST Tłumienie ok db(a) Płaszcz zewnętrzny cylindryczny oraz elementy odprowadzenia spalin wykonane ze stali nierdzewnej. Tłumiki spalin RS Rysunek Typ Wymiar d mm Wymiar D mm Wymiar L1 mm Wymiar L2 mm Ciężar kg RS ,00 RS ,00 RS ,00 Tłumiki spalin RST Rysunek Typ Wymiar Ø d mm Wymiar Ø D mm Wymiar H mm Wymiar L1 mm Wymiar L mm Ciężar kg RST ,00 RST ,00 RST ,00 35

36 Podgrzewacze c.w.u. Zasobniki c.o. i c.w.u. Węzły mieszkaniowe 36

37 Podgrzewacz THERAMAT EM 150/ 200/ 300/ 400/ 500 GT 01 Opis Wyposażenie standardowe: THERAMAT EM pojemnościowy podgrzewacz ciepłej wody użytkowej wykonany z blachy stalowej pokrytej podwójną warstwą emalii pojemność od litrów model stojący, przeznaczone do współpracujące z kotłami grzewczymi izolacja FCKW z gąbki w płaszczu ze skay kieszeń na czujnik temperatury anoda magnezowa THERAMAT EMB 150 EM 150 EM 200 EM 300 EM 400 EM 500 Pojemność [l] Waga [kg] Wymiary (H/Ø) [mm] 996/ / / / / /750 Przyłącza wodne z.w./c.w.u. ["] 1", GZ Przyłącza wodne c.w.u. - cyrulacja ["] ¾", GZ Przyłącza wymiennika WT ["] ¾", GZ Powierzchnia wymiennika WT [m²] 1,2 0,7 0,9 1,2 1,5 1,8 Max. temp. c.w.u. [ C] 95 Max. temp. wody c.o. [ C] 160 Max. ciśnienie c.w.u. [bar] 10 Max. ciśnienie c.o. - WT [bar] 25 Moc przyłączeniowa wg DIN ) [kw] Wydatek c.w.u. wg DIN ) [l/h] Liczba znamionowa 1) [NL-Zahl] 3,1 2,1 3,6 8,0 11,0 14,0 1) tzw = 10 C, tcwu = 45 C, tzco = 80 C Opis Typ Podgrzewacz c.w.u., 150 L EMB ,00 Podgrzewacz c.w.u. THERAMAT, 150 L EM ,00 Podgrzewacz c.w.u. THERAMAT, 200 L EM ,00 Podgrzewacz c.w.u. THERAMAT, 300 L EM ,00 Podgrzewacz c.w.u. THERAMAT, 400 L EM ,00 Podgrzewacz c.w.u. THERAMAT, 500 L EM ,00 Osprzęt na str 47 37

38 BS (ze stali nierdzewnej) GT 01 Opis Wyposażenie standardowe BS: BS pojemnościowy podgrzewacz ciepłej wody użytkowej wykonany w całości ze stali nierdzewnej (zbiornik i wężownica) pojemność od litrów model stojący, współpracujące z kotłami izolacja polistyrol termometr c.w.u. termostat podłączenie cyrkulacji (¾, GZ) Podgrzewacz BS 150 BS 200 BS 300 Pojemność [l] Waga [kg] Wymiary (H/Ø) [mm] 925/ / /600 Przyłącza wodne z.w./c.w.u. ["] ¾, AG ¾, AG Przyłącza wodne c.o. ["] ¾, AG ¾, AG Powierzchnia wymiennika WT [m²] 1,0 1,9 2,0 Max. temp. wody c.o. [ C] 95 Max. temp. c.w.u. [ C] 80 Max. ciśnienie wody c.o. - WT [bar] 6 Max. ciśnienie wody c.w.u. [bar] 6 Straty ciśnienia c.o. - WT [mbar] Straty postojowe [kwh/24h] 0,8 1,0 1,35 Moc przyłączeniowa 1) [kw] Wydatek c.w.u. 1) [l/h] Liczba znamionowa 1) [NL-Zahl] 2,3 4,2 6,0 Moc przyłączeniowa wg DIN ) [kw] Wydatek c.w.u. wg DIN ) [l/h] Liczba znamionowa 2) [NL-Zahl] 3,0 5,8 10,5 1) tzw = 10 C, tcwu = 45 C, tzco = 70 C 2) tzw = 10 C, tcwu = 45 C, tzco = 80 C Opis Typ Podgrzewacz c.w.u. BS ,00 Podgrzewacz c.w.u. BS ,00 Podgrzewacz c.w.u. BS ,00 Osprzęt na str 47 38

39 GT 01 THERAMAT ES (ze stali nierdzewnej) Opis Wyposażenie standardowe ES: Theramat ES pojemnościowy podgrzewacz ciepłej wody użytkowej wykonany w całości ze stali nierdzewnej (zbiornik i wężownica) pojemność od litrów model stojący, współpracujące z kotłami izolacja polistyrol termometr c.w.u. termostat podłączenie cyrkulacji (¾, GZ) nóżki poziomujące THERAMAT ES 120/30 ES 200/30 ES 200/60 ES 300/60 Pojemność [l] Waga [kg] Wymiary (H/Ø) [mm] 840/ / /600 Przyłącza wodne z.w./c.w.u. ["] ¾, AG ¾, AG ¾, AG Przyłącza wodne c.o. ["] ¾, AG ¾, AG ¾, AG Powierzchnia wymiennika WT [m²] 1,0 1,0 1,9 2,1 Max. temp. wody c.o. [ C] Max. temp. c.w.u. [ C] Max. ciśnienie wody c.o. - WT [bar] Max. ciśnienie wody c.w.u. [bar] Straty ciśnienia c.o. - WT [mbar] Straty postojowe [kwh/24h] 0,65 0,95 1,25 Moc przyłączeniowa 1) [kw] Wydatek c.w.u. 1) [l/h] Liczba znamionowa 1) [NL-Zahl] 2,3 4,2 6,0 9,3 Moc przyłączeniowa wg DIN ) [kw] Wydatek c.w.u. wg DIN ) [l/h] Liczba znamionowa 2) [NL-Zahl] 2,5 4,5 6,4 10,1 1) tzw = 10 C, tcwu = 45 C, tzco = 70 C 2) tzw = 10 C, tcwu = 45 C, tzco = 80 C Opis Typ THERAMAT ES 120/ ,00 THERAMAT ES 200/ ,00 THERAMAT ES 200/ ,00 THERAMAT ES 300/ ,00 39

40 EMH (podgrzewacz emaliowany) GT 01 Opis Wyposażenie standardowe: Pojemnościowe podgrzewacze EMH o podwyższonej wydajności ciepłej wody użytkowej wykonane z blachy stalowej S235JRG2 pokrytej warstwą emalii wg DIN 4753 częśc 3 i posiadają wewnętrzny wymiennik ciepła z rury gładkiej o zwiększonej powierzchni wymiany ciepła. Przeznaczone do systemów wg. DIN 4753 o temperaturze ciepłej wody do 95 C. izolacja PU - 80 mm w płaszczu PCV (RAL 9010) zabezpieczenie przed korozja zapewnia emaliowanie wg. DIN 4753 oraz anoda magnezowa podlegająca okresowej kontroli i wymianie listwa do montażu czujników THERAMAT EMH EMH EMH EMH EMH Pojemność [l] Waga [kg] Wymiary (H/Ø) [mm] 1002/ / / / /810 Przyłącza wodne z.w./c.w.u. ["] 1" GW 1"GW 1" GW 1" GW 1"GW Przyłącze cyrkulacji c.w.u. ["] ¾ GW ¾ GW ¾ GW ¾ GW ¾ GW Przyłącza wymiennika WT ["] 1 GW 1 GW 1 GW 1 GW 1 GW Powierzchnia wymiennika WT [m²] 1,0 1,5 3,2 4,2 4,6 Pojemność wymiennika WT [ l ] 6,3 9,4 20,1 26,4 28,9 Straty ciśnienia c.o. - WT [mbar] Max. temp. wody c.o. w wymienniku [ C] Max. temp. c.w.u. [ C] Max. ciśnienie wody c.o. [bar] Max. ciśnienie c.w.u. [bar] Wydatek c.w.u. wg DIN ) [l/h] Liczba znamionowa 2) [NL-Zahl] 2,6 4,9 19,0 27,0 35,0 2) tzw = 10 C, tcwu = 45 C, tzco = 80 C Opis Typ Podgrzewacz c.w.u., THERAMAT 150 L EMH F ,00 Podgrzewacz c.w.u., THERAMAT 200 L EMH F ,00 Podgrzewacz c.w.u., THERAMAT 300 L EMH F ,00 Podgrzewacz c.w.u., THERAMAT 400 L EMH F ,00 Podgrzewacz c.w.u., THERAMAT 500L EMH F ,00 Osprzęt na str 47 40

41 EMS (podgrzewacz emaliowany - Solar) GT 01 Opis Wyposażenie standardowe: Pojemnościowe podgrzewacze EMS o dużej wydajności ciepłej wody użytkowej wykonane z blachy stalowej pokrytej warstwą emalii wg DIN 4753 i posiadają 2 wewnętrzne wymienniki ciepła z rury gładkiej. Zbiorniki te nadają się do systemów wg. DIN 4753 o temperaturze ciepłej wody do 95 C. Pojemność od litrów, modele stojące izolacja PU - 80 mm w płaszczu PCV (RAL 9010) zabezpieczenie przed korozja zapewnia emaliowanie wg. DIN 4753 oraz anoda magnezowa podlegająca okresowej kontroli i wymianie kieszeń na czujnik EMS listwa do mocowania czujników EMS THERAMAT EMS EMS EMS EMS EMS * EMS * Pojemność [l] Waga [kg] * 400 * Wymiary (H/Ø) [mm] 1232/ / / / /750 * 2010/900 * Przyłącza wodne z.w./c.w.u. ["] 1 GZ 1 GZ 1 GZ 1 GZ 1 1 /4 GZ 1 1 /4 GZ Przyłącze cyrkulacji ["] ¾ GZ ¾ GZ ¾ GZ ¾ GZ ¾ GZ ¾ GZ Przyłącza wymiennika WT 1, WT 2 ["] ¾ GZ ¾ GZ ¾ GZ ¾ GZ 1 1 /4 GZ 1 1 /4 GZ Powierzchnia wymiennika WT 1 [m²] 0,6 0,8 1,0 1,2 1,9 1,9 Powierzchnia wymiennika WT 2 [m²] 0,8 1,2 1,5 1,8 2,7 2,9 Max. temp. pracy WT [ C] Max. temp. zasobnika c.w.u. [ C] Max. ciśnienie WT [bar] Max. ciśnienie zasobnika c.w.u. [bar] Wydatek c.w.u. WT 1 wg DIN ) [l/h] Wydatek c.w.u. WT 2 wg DIN ) [l/h] Liczba znamionowa WT 1 [NL-Zahl] 1,2 1,8 2,1 2,5 13,0 13,0 Liczba znamionowa WT 2 [NL-Zahl] 3,6 8,0 11,0 14,0 35,0 41,0 * bez izolacji 2) tzw = 10 C, tcwu = 45 C, tzco = 80 C Opis Typ Podgrzewacz c.w.u., THERAMAT 200 L EMS FE ,00 Podgrzewacz c.w.u., THERAMAT 300 L EMS FE ,00 Podgrzewacz c.w.u., THERAMAT 400 L EMS FE ,00 Podgrzewacz c.w.u., THERAMAT 500 L EMS FE ,00 Podgrzewacz c.w.u., THERAMAT 750L EMS FE* ,00 Podgrzewacz c.w.u., THERAMAT 1000L EMS FE* ,00 * bez izolacji Osprzęt na str 47 41

42 GT 01 SP (zasobniki ciepła) Opis Wyposażenie standardowe: Stojący zasobnik buforowy SP z blachy stalowej izolacja PU w płaszczu PV Stojący zasobnik buforowy z blachy stalowej z jedną wężownicą SP oraz z dwoma SP izolacja PU w płaszczu PVC THERAMAT SP SP SP SP * SP SP Pojemność [l] Waga [kg] * 344 * 400 * Wymiary (H/Ø) [mm] 1050/ / / /790 * 2082/750 * 2010/900 * Przyłącza wodne c.o. ["] 8 x 1 1 /4 GZ A1/A6: 1 1 /4 GZ A2-A5: 1 GZ Przyłącza wymiennika WT 1 ["] GZ 1 GZ Przyłącza wymiennika WT 2 ["] GZ Powierzchnia wymiennika WT 1 [m²] ,5 1,6 Powierzchnia wymiennika WT 2 [m²] ,6 Max. temp. pracy WT [ C] Max. temp. zasobnika c.w.u. [ C] Max. ciśnienie WT [bar] Max. ciśnienie zasobnika c.w.u. [bar] Wydatek c.w.u. WT 1 wg DIN ) [l/h] Wydatek c.w.u. WT 2 wg DIN ) [l/h] Liczba znamionowa WT 1 [NL-Zahl] 1,2 1,8 2,1 2,5 13,0 13,0 Liczba znamionowa WT 2 [NL-Zahl] 3,6 8,0 11,0 14,0 35,0 41,0 * bez izolacji 2) tzw = 10 C, tcwu = 45 C, tzco = 80 C Opis Typ Zasobnik buforowy czynnika grzewczego, THERAMAT 200 L SP ,00 Zasobnik buforowy czynnika grzewczego, THERAMAT 300 L SP ,00 Zasobnik buforowy czynnika grzewczego, THERAMAT 500 L SP ,00 Zasobnik buforowy czynnika grzewczego, THERAMAT 1000 L SP ,00 Zasobnik buforowy czynnika grzewczego THERAMAT 500L z jednym wymiennikiem SP ,00 Zasobnik buforowy czynnika grzewczego THERAMAT 450L z dwoma wymiennikami SP ,00 42

43 Podgrzewacze solarne c.w.u. i zasobniki c.o. GT 01 Opis zasobników PS Stojący zasobnik buforowy PS z blachy stalowej, z powiększonymi wielkościami przyłączy hydraulicznych do wszechstronnego zastosowania do różnych systemów grzewczych. Idealne do układów w przypadku techniki kondensacyjnej. izolacja 100 mm z gąbki w płaszczu ze skay przyłącza z maskownicami nogi poziomujące Opis podgrzewaczy Solar Pojemnościowe podgrzewacze Solarne ciepłej wody użytkowej z dwoma wężownicami wykonane z blachy stalowej pokrytej warstwą emalii ceramicznej o pojemności od litrów, modele stojące izolacja 100 mm z gąbki w płaszczu ze skay przyłącza z maskownicami nogi poziomujące Zasobnik PS / Podgrzewacz PS Solar 400 Solar PS Solar PS-750 PS-1000 Pojemność [l] Waga [kg] Wymiary (H/Ø) [mm] 1730/ / / / / / /1000 Przyłącza wodne ["] 1 ½ GW 1" GZ 1 GZ 1 ½ GW 1 GZ 1 ½ GW 1 ½ GW Straty postojowe [kwh/24h] 2,5 2,9 3,1 3,6 4,0 Powierzchnia wymiennika WT [m²] --- 1,2/ 1,5 1,2/ 1, ,2/ 1,7 1,9 3,7 Max. temp. wody c.o. [ C] Max. temp. c.w.u. [ C] Max. ciśnienie wody c.o. [bar] Max. ciśnienie wody c.w.u. [bar] Moc przyłączeniowa 1) [kw] Wydatek c.w.u. 1) [l/h] Liczba znamionowa 1) [NL-Zahl] --- 3,5 6, , Wydatek c.w.u. 2) [l/10 min] ) tzw = 10 C, tcwu = 45 C, tzco = 80 C 2) tzw = 10 C, tcwu = 45 C, tzco = 60 C Opis Typ Zasobnik buforowy czynnika grzewczego PS ,00 Zasobnik buforowy czynnika grzewczego PS ,00 Zasobnik buforowy czynnika grzewczego PS ,00 Zasobnik buforowy czynnika grzewczego PS ,00 Podgrzewacz c.w.u. Solar ,00 Podgrzewacz c.w.u. Solar ,00 Podgrzewacz c.w.u. Solar ,00 Anoda elektryczna COREX do podgrzewaczy ,00 43

44 GT 06 Węzeł mieszkaniowy MINISAT Opis Węzeł mieszkaniowy MINISAT służy do zdecentralizowanego podgrzewania c.w.u., rozprowadzenia ciepła na potrzeby c.o. i sposobu regulacji ogrzewania w zależności od indywidualnych potrzeb użytkownika. W systemie rozwiązano podgrzewanie wody w układzie przepływowym za pomocą czynnika grzewczego z kotłowni lokalnej lub wymiennikowni. Przez specjalny zawór regulacyjny, kierowane jest ciepło na potrzeby ogrzewania lub produkcję ciepłej wody użytkowej. Węzeł mieszkaniowy pozwala uniknąć zjawisku powstawania bakterii, ponieważ ciepła woda użytkowa jest podgrzewana w procesie przepływowym, specjalny zawór regulacyjny utrzymuje temperaturę podgrzewanej c.w.u. w miejscach czerpania na stałym poziomie. Specjalna nieszokowa konstrukcja płytowego wymiennika ciepła i orurowanie satelity wykonane są ze stali nierdzewnej, a miejsca połączeń uszczelnione płaskimi uszczelkami. Wszystkie przyłącza c.o. c.w.u i zimnej wody wyposażone są w armaturę odcinającą. Węzeł mieszkaniowy MINISAT przystosowany jest do zamontowania jednego wodomierza zimnej wody w celu rozliczenia łącznej ilości zużycia wody zimnej i c.w.u. oraz kompaktowego licznika ciepła (ciepłomierza) do celów pomiarowo - rozliczeniowych całości energii cieplnej zużytej na potrzeby ogrzewania i produkcji c.w.u.. Wyposażenie standardowe: nieszokowy wymiennik płytowy specjalny zawór membranowy do optymalizacji przepływu czynnika grzewczego w czasie podgrzewania c.w.u. odpowietrznik ręczno- automatyczny zawór regulacyjno-odcinający do nastawy zapotrzebowania ciepła na mieszkanie filtr siatkowy zawory odcinające 7szt płyta nośna orurowanie w całości ze stali nierdzewnej miejsce na wbudowanie licznika ciepła i wodomierza wody zimnej Zalety bezpieczne i oszczędne źródło energii indywidualne ogrzewanie i ciepła woda użytkowa w komfortowej ilości 8-14 litrów/ minutę uniwersalne rozwiązanie dla wszystkich systemów ogrzewania (gazowe, olejowe, zdalaczynne, lokalne) współpraca z ogrzewaniem słonecznym energooszczędny system ogrzewania i przygotowania c.w.u. w rozwiązaniu z gazowymi kotłami kondensacyjnymi firmy EWFE - Polonia z Gdańska MINISAT WWZ 25 Ciężar (bez wody) [kg] 15,0 Wymiary (wys. szer. głęb.) [mm] 530 x 310 x 180 Przyłącza wodne [DN] GZ ¾ Max. moc cieplna na c.o. [kw] 8,5 Moc wymiennika c.w.u. [kw] Max. ciśnienie robocze c.o./ c.w.u. [bar] 3/ 10 Zalecana temperatura zasilania c.o. [ C] Wymagana różnica ciśnień ( strata ciśnienia wraz z wbudowanym licznikiem ciepła ) [kpa]

45 Węzły mieszkaniowe MINISAT GT 06 Zdjęcie Opis Typ Węzeł mieszkaniowy MINISAT - nieszokowy wymiennik płytowy - specjalny zawór membranowy do optymalizacji przepływu czynnika grzewczego w czasie podgrzewania c.w.u. - odpowietrznik ręczno/ automatyczny - zawór regulacyjno-odcinający do nastawy zapotrzebowania ciepła na mieszkanie - filtr siatkowy -zawory odcinające 7szt - płyta nośna - orurowanie w całości ze stali nierdzewnej - miejsce na wbudowanie licznika ciepła i wodomierza wody zimnej WWZ ,00 Obudowa węzła MINISAT WWZ ,00 Regulator temperatury pokojowej - cyfrowy regulator pokojowy - wskazanie trybu pracy - wskazanie wartości nastawionych - programowanie temperatury dziennej i obniżonej - program dzienny, tygodniowy oraz urlopowy - wybór trybu pracy (automatyczny, ręczny, stand-by) - korekta temperatury HR 10F ,00 Wyposażenie : - centralka regulatora pokojowego - siłownik zaworu regulacyjnego - kabel połączeniowy 10m Zawór termostatyczny ½ do mostka cyrkulacyjnego ,00 Układ dynamiczny ¾ Układ dynamiczny 1 Układ dynamiczny 1 ¼ - dwa zawory równoważące - membrana Ciepłomierz mechaniczny CF Max 0,6; 1,0; 1,5 m³/ h; DN 15 z kompletem czujników bez śrubunków ,00 168,00 253,00 na zapytanie Karta M-BUS + 4 wejścia impulsowe dla dodatkowych wodomierzy na zapytanie Ciepłomierz ultradźwiękowy ECHO II 0,6; 1,5 m³/ h z kompletem czujników CF 51 na zapytanie Wodomierz wody zimnej TU 4 1,5 m³/ h 60,00 PLN Wodomierz wody zimnej PE z modułem elektronicznym 1,5 m³/ h 69,00 PLN Elektroniczny moduł impusujący dla wodomierza PE Centrala M-BUS z oprogramowaniem dla 90 ciepłomierzy Centrala M-BUS z oprogramowaniem dla 250 ciepłomierzy na zapytanie na zapytanie na zapytanie 45

46 GT 01 Osprzęt - neutralizacja kondensatu Neutralizacja Zdjęcie Opis Typ Neutralizator 2-komorowy, wiszący z granulatem (dla kotłów o mocy do 50 kw) ,00 Neutralizator 2-komorowy, stojący (dla kotłów o mocy od 50 kw do 210 kw) Stosować wyłącznie granulat Hydrolit MG ,00 Neutralizator 6-komorowy, stojący (dla kotłów o mocy od 100kW do350 kw) ,00 Granulat do neutralizacji kondensatu (1 kg, wystarcza na 5000 m 3 gazu ziemnego), magnezyt ,50 Granulat do neutralizacji kondensatu Hydrolit MG 1,4 kg Stosowanie: do 70 kw - 1 opakowanie do 140 kw - 2 opakowanie do 210 kw - 3opakowanie ,50 Granulat do neutralizacji kondensatu ( 1 opakowanie 25 kg wapień) ,00 Granulat do neutralizacji kondensatu z oleju ( 1 opakowanie 1 kg) ,00 Granulat do neutralizacji kondensatu ( 1 opakowanie 50 kg magnezyt) ,00 Pompy kondensatu Zdjęcie Opis Typ Pompa kondensatu ze zbiornikiem kondensatu, z przełącznikiem pływakowym włącz/ wyłącz dla kotłów MICROMAT EC i GWB ,00 Pompa kondensatu KHP 1 ze zbiornikiem kondensatu, z przełącznikiem elektronicznym włącz/ wyłącz dla kotłów MIDIMAT MD ,00 46

47 Osprzęt Osprzęt podgrzewaczy GT 01 Zdjęcie Opis GT 01 Czujnik temperatury c.w.u. dla LMU QAZ 36, 2 m ,50 Czujnik temperatury c.w.u. dla LMU QAZ 36, 6 m ,80 Czujnik temperatury c.w.u. dla RVA QAZ 21, 2 m ,50 Czujnik temperatury c.w.u. dla RVA QAZ 21, 6 m ,70 Zawór 3-drogowy 1 do układu c.o./ c.w.u. dla kotłów GWB ,00 Osprzęt sprzęgła hydrauliczne MAGRA GT 08 Zdjęcie Opis Moc kotła GT 08 Sprzęgło hydrauliczne WST przyłącza mufa 1" Sprzęgło hydrauliczne WST przyłącza mufa 1¼" Sprzęgło hydrauliczne WST przyłącza mufa 1½" Sprzęgło hydrauliczne WST przyłącza mufa 2" Izolacja PU dla WST Izolacja PU dla WST Izolacja PU dla WST Izolacja PU dla WST do 35 kw ,00 do 70 kw ,00 do 105 kw ,00 do 160 kw ,00 ALU F 55,00 Czarna F 47,00 ALU F 78,00 Czarna F 66,00 ALU F 90,00 Czarna F 76,00 ALU F 95,00 Czarna F 81,00 Sprzęgła hydrauliczne powyżej 160 kw Cennik MAGRA od EWFE Uchwyty naścienne dla sprzęgieł izolowanych typ WST 60-21/ WST ,00 Uchwyty naścienne dla sprzęgieł izolowanych typ WST 80-34/ WST ,00 47

48 GT 01 Osprzęt Osprzęt Zdjęcie Opis Typ Silnik nastawczy z łącznikiem, dwukierunkowy dla mieszaczy 3 -drogowych, obrót 90, 220V, 50 Hz, czas pełnego otwarcia 4 minuty ,00 Zawór mieszający H3G ¾" ,00 Zawór mieszający H3G 1" ,00 Odmulacz Junior ¾" przepływ 1,25 m³/h, pojemność 0,18 l, waga 1,1 kg ,00 Odmulacz Junior 1" przepływ 2 m³/h, pojemność 0,21 l, waga 1,3 kg ,00 Odmulacz Junior 1¼" przepływ 3 m³/h, pojemność 0,25 l, waga 1,4 kg ,00 Odmulacz Junior 1½" przepływ 5 m³/h, pojemność 0,32 l, waga 1,6 kg ,00 Seperator mikropęcherzy do montażu poziomego max 10 bar, max. temp 110 C, GW ¾ ", przepływ 1,25 m³/ h Seperator mikropęcherzy do montażu poziomego max 10 bar, max. temp 110 C, GW 1", przepływ 2,0 m³/ h SM - 30 AA ,00 SM - 45 AA ,00 Seperator mikropęcherzy do montażu poziomego max 10 bar, max. temp 110 C, GW ¾ ", przepływ 3,7 m³/ h Seperator mikropęcherzy do montażu poziomego max 10 bar, max. temp 110 C, GW 1 ½", przepływ 5,0 m³/ h Seperator mikropęcherzy do montażu pionowego max 10 bar, max. temp 110 C, GW 1 ¼", przepływ 1,25 m³/ h Seperator mikropęcherzy do montażu pionowego max 10 bar, max. temp 110 C, GW 1", przepływ 2,0 m³/ h SM - 85 AA ,00 SM AA ,00 SM - 30H AA 075V 119,00 SM - 45H AA 100V 128,00 Tuleja 1 /2" na czujnik temperatury, L= 150 mm ,00 Większe seperatory mikropęcherzy - ceny na zapytanie. 48

49 Osprzęt GT 05 Zawory do regulacji przepływu Zdjęcie Opis Typ Regulatory przepływu dla ogrzewania max. temperatura pracy 100 C, max. ciśnienie 10 bar DN 15 regulacja przepływu 0,3-1,5 l/min DN 15 regulacja przepływu 0,6-2,4 l/min DN 15 regulacja przepływu 1,0-3,5 l/min DN 15 regulacja przepływu 2,0-8,0 l/min DN 15 regulacja przepływu 3,0-12,0 l/min DN 15 regulacja przepływu 0,6-2,4 l/min DN 15 regulacja przepływu 1,0-3,5 l/min DN 15 regulacja przepływu 2,0-8,0 l/min DN 15 regulacja przepływu 3,0-12,0 l/min DN 20 regulacja przepływu 4,0-15,0 l/min DN 20 regulacja przepływu 8,0-30,0 l/min DN 20 regulacja przepływu 10,0-40,0 l/min GZ ¾" x GW ½" GZ ¾" x GZ ¾" GZ 1" x GZ 1" ,50 18,50 18,50 18,50 18,50 18,50 18,50 18,50 18,50 34,20 34,20 34,20 Regulatory przepływu dla wody użytkowej max. temperatura pracy 100 C, max. ciśnienie 10 bar DN 15 regulacja przepływu 1,0-3,5 l/min DN 15 regulacja przepływu 2,0-8,0 l/min DN 15 regulacja przepływu 3,0-12,0 l/min GZ ¾" x GW ½" ,30 21,30 21,30 DN 15 regulacja przepływu 0,6-2,4 l/min DN 15 regulacja przepływu 1,0-3,5 l/min DN 15 regulacja przepływu 2,0-8,0 l/min GZ ¾" x GZ ¾" ,30 21,30 21,30 Regulatory przepływu dla ogrzewania SETTER Baypass SD max. temperatura pracy 100 C, max. ciśnienie 10 bar, gwint wewnętrzny, mosiądz DN 15 regulacja przepływu 2,0-8,0 l/min GW ½" x GW ½" ,80 DN 20 regulacja przepływu 4,0-15,0 l/min DN 20 regulacja przepływu 8,0-30,0 l/min GW ¾" x GW ¾" ,80 86,80 DN 25 regulacja przepływu 6,0-20,0 l/min DN 25 regulacja przepływu 10,0-40,0 l/min GW 1" x GW 1" ,30 90,30 DN 32 regulacja przepływu 20,0-70,0 l/min GW 1¼" x GW 1¼" ,00 DN 40 regulacja przepływu 30,0-120,0 l/min GW 1½" x GW 1½" ,60 DN 50 regulacja przepływu 50,0-200,0 l/min GW 2" x GW 2" ,00 Regulatory przepływu dla ogrzewania SETTER Baypass SD max. temperatura pracy 100 C, max. ciśnienie 10 bar, gwint zewnętrzny, mosiądz DN 20 regulacja przepływu 2,0-8,0 l/min DN 20 regulacja przepływu 4,0-15,0 l/min DN 20 regulacja przepływu 8,0-30,0 l/min GZ 1" x GZ 1" ,80 86,80 86,80 DN 25 regulacja przepływu 6,0-20,0 l/min DN 25 regulacja przepływu 10,0-40,0 l/min GZ 1¼" x GZ 1¼" ,30 90,30 DN 32 regulacja przepływu 20,0-70,0 l/min GZ 1½" x GZ 1½" ,00 49

50 Osprzęt GT 05 Zawory do regulacji przepływu dla układów solarnych Zdjęcie Opis Typ Regulatory przepływu dla układów solarnych SETTER Baypass SD Solar max. temperatura pracy 130 C, max. ciśnienie 8 bar, gwint wewnętrzny, mosiądz DN 20 regulacja przepływu 2,0-12,0 l/min DN 20 regulacja przepływu 8,0-20,0 l/min GW ¾" x GW ¾" ,40 95,40 DN 25 regulacja przepływu 10,0-40,0 l/min GW 1" x GW 1" ,20 Regulatory przepływu dla układów solarnych SETTER Baypass SD Solar max. temperatura pracy 130 C, max. ciśnienie 8 bar, gwint zewnętrzny, mosiądz DN 20 regulacja przepływu 2,0-12,0 l/min DN 20 regulacja przepływu 8,0-20,0 l/min GZ 1" x GZ 1" ,40 95,40 DN 25 regulacja przepływu 10,0-40,0 l/min GZ 1 1 /4" x GZ 1 1 /4" ,20 Regulatory przepływu dla układów solarnych SETTER Baypass HT Solar max. temperatura pracy 185 C, max. ciśnienie 16 bar, gwint wewnętrzny, mosiądz DN 20 regulacja przepływu 2,0-12,0 l/min DN 20 regulacja przepływu 8,0-30,0 l/min GW 3 /4" x GW 3 /4" ,70 102,70 DN 25 regulacja przepływu 10,0-40,0 l/min GW 1" x GW 1" ,10 DN 32 regulacja przepływu 20,0-70,0 l/min GW 1¼" x GW 1¼" ,20 Korki zaślepiające baypass dla SETTER DN 20 - DN ,80 50

51 GT 01 Środki antykorozyjne i przeciwzamarzaniu Środki antykorozyjne i przeciwzamarzaniu inhibitory do uzdatniania czynnika grzewczego. Zdjęcie Opis Typ Płyn antykorozyjny INIBAL plus, 1 kg ,50 Płyn antykorozyjny INIBAL plus, 5 kg ,00 Płyn antykorozyjny i przeciwzamarzaniu INIBAL F plus, 25 kg ,00 Test-Set zestaw do pomiaru zawartości INIBAL-u (50 pomiarów) ,00 Wymagana % zawartość INIBALU F w zależności od temperatury zabezpieczenia przed zamarzaniem: Udział procentowy INIBALU F w zładzie % Zabezpieczenie do temperatury C C C C C C C Wymagana ilość środka antykorozyjnego INIBAL plus przy uzdatnianiu czynnika grzewczego winna wynosić 1-2% pojemności zładu: - 1 % instalacja z miedzi i stali, - 2 % instalacje z tworzywa Szersze informacje patrz INFORMACJE TECHNICZNE EWFE 51

52 Regulatory 52

53 GT 01 Regulatory Przegląd produktów - Regulatory System regulacyjny RVA... dla kotłów MHG opcja: RVA (montaż w kotle) Stopnie palnika Funkcje dodatkowe Obieg c.w.u. Obieg c.o. 1 Obieg c.o. 2 Możliwość rozszeżenia Obieg grzewczy c.o. RVA CL Bus RVA Bus RVA RVA / RVA E - Bus RVA E Bus Legenda Objaśnienie Opis regulacji 1 2 c.o. 1 4 palnik jednostopniowy palnik dwustopniowy pompa ładująca c.w.u. pompa obiegu bezpośredniego obieg c.o. z mieszaczem kaskada kotłów - zamiast 2-stopniowego palnika istnieje możliwość zastosowania 1-stopniowego palnika - zamiast obiegu grzewczego z mieszaczem można zastosować obieg z pompą - przy pomocy programowalnego wyjścia można zrealizować jedną z nastaw funkcji : pompa obiegu grzewczego, pompa cyrkulacyjna c.w.u., zawór elektromagnetyczny c.w.u. - przy układzie kaskadowym na każdy kocioł jest potrzebny RVA... w kaskadzie mogą pracować max. 4 kotły. Pompa obiegu grzewczego pracuje wtedy jako pompa kotła, a obiegi grzewcze muszą być zrealizowane jako RVA lub RVA system regulacyjny może dzięki złączu BUS być rozszerzony do 16 regulatorów Poza opisanymi właściwościami szczególnymi regulator zawiera: - pogodową regulację obiegu kotła i obiegu grzewczego - ładowanie c.w.u. w zależności od temperatury w zasobniku i programu w funkcji czasu - możliwość dołączania regulacji pokojowej - w połączeniu z regulatorami pokojowymi: - automatyczne dopasowanie krzywej grzewczej do budynku i zapotrzebowania - możliwość włączenia podgrzewacza w priorytecie W zakresie dostawy zawiera się: - okablowanie - zaślepki - czujnik temperatury zewnętrznej (tylko przy regulatorach pogodowych) cyrkulacja c.w.u. pompa solaru E program suszenia jastrycha 53

54 Regulatory GT 01 Regulatory RVA Zdjęcie Opis Typ kotła Regulator pogodowy i kaskady kotłów SET CL 1 - sterowanie kaskadą do 4-palników (dwa kotły MIDIMAT MD 120) - jeden obieg bezpośredni - program i pompa ładująca c.w.u. MIDIMAT MD ,00 wyposażenie: czujnik temperatury zewnętrznej czujnik zasilania i powrotu okablowanie do kotła MIDIMAT MD 120 Regulator RVA CL 2 BUS - jeden obieg z mieszaczem lub jeden bezpośredni obieg grzewczy - komunikacja z innymi regulatorami RVA Regulator RVA , Set CL 2, do wbudowania w kotle MIDIMAT MD wyposażenie: czujnik temperatury zasilania okablowanie do kotła MIDIMAT MD Regulator RVA , CL 2, do montażu w obudowie naściennej wyposażenie: czujnik temperatury zasilania MIDIMAT MD Obudowa naścienna , ,00 Regulator pogodowy RVA , palnik 1-stopniowy - jeden obieg z mieszaczem lub jeden bezpośredni obieg grzewczy - program i pompa ładująca c.w.u. wyposażenie: czujnik temperatury zewnętrznej okablowanie Regulator RVA /380 do montażu w obudowie naściennej - sterowanie kaskadą do 4 kotłów kondensacyjnych - jeden obieg bezpośredni Obudowa naścienna ,00 wyposażenie: czujnik temperatury zasilania i powrotuj okablowanie Regulator pogodowy RVA palniki 1- lub 2 stopniowe ,00 BUS E wyposażenie: - dwa obiegi z mieszaczami lub pompami obiegów bezpośrednich - program i pompa ładująca c.w.u. - komunikacja z innymi regulatorami RVA - program do suszenia jastrychu czujnik temperatury zewnętrznej okablowanie Obudowa naścienna 54

55 GT 01 Regulatory Zdjęcie Opis Typ kotła Regulator pogodowy RVA , palniki 1- lub 2 stopniowe BUS E wyposażenie: - jeden obieg z mieszaczem lub pompą obieg bezpośredniego - program i pompa ładująca c.w.u. - pompa cyrkulacyjna c.w.u. - podłączenie zaworu elektromagnetycznego do przygotowania c.w.u. - funkcja solaru - komunikacja z innymi regulatorami RVA - program do suszenia jastrychu czujnik temperatury zewnętrznej okablowanie Obudowa naścienna Obudowa naścienna dla jednego regulatora kaskady RVA 47 i jednego regulatora RVA z okablowaniem MIDIMAT MD, EcoStar, GWB 15, 25, 45, ,00 Obudowa naścienna dla jednego regulatora RVA 63 z okablowaniem MIDIMAT MD, GWB 15, 25, 45, ,00 Czujniki Zdjęcie Opis Typ kotła Czujnik temperatury zasilania QAD 26/ ,80 Czujnik przylgowy zasilanie/ powrót QAD 21 do RVA ,60 Czujnik temperatury zewnętrznej QAC 31/ ,30 Czujnik kotła QAZ 21/ ,80 Czujnik temperatury c.w.u. QAZ 21-2m RVA ,50 Czujnik temperatury c.w.u. QAZ 21-6m RVA ,70 Czujnik temperatury c.w.u. dla LMU QAZ 36, 2 m GWB ,50 Czujnik temperatury c.w.u. dla LMU QAZ 36, 6 m GWB ,80 Czujnik temperatury c.w.u ,50 Czujnik temperatury c.w.u. M ,60 Czujnik do solaru QAZ /101 RVA ,10 Tuleja 1 /2" na czujnik temperatury, L= 150 mm ,00 55

56 Regulatory GT 01 Regulatory pokojowe Zdjęcie Opis Typ kotła Regulator pokojowy QAA cyfrowy regulator pokojowy - wskazanie trybu pracy - wskazanie wartości nastawionych - programowanie temperatury dziennej i obniżonej - program dzienny, tygodniowy oraz urlopowy - wybór trybu pracy (automatyczny, ręczny, stand-by) - korekta temperatury - program czasowy c.w.u. GWB ,00 Zadajnik pokojowy QAA 50 - czujnik temperatury pokoju - korekta temperatury - przełącznik trybu pracy (automatyczny, ręczny, stand-by) - przycisk obecności/ nieobecności MIDIMAT MD ,00 Regulator pokojowy QAA 70 (zastępuje RE 3231) - cyfrowy regulator pokojowy - wskazanie trybu pracy - wskazanie wartości nastawionych - programowanie temperatury dziennej i obniżonej - program dzienny, tygodniowy oraz urlopowy - wybór trybu pracy (automatyczny, ręczny, stand-by) - korekta temperatury - przycisk obecności/ nieobecności - program czasowy c.w.u. MIDIMAT MD ,50 Regulator pokojowy RE cyfrowy regulator pokojowy - wskazanie trybu pracy - wskazanie wartości nastawionych - programowanie temperatury dziennej i obniżonej - program dzienny, tygodniowy oraz urlopowy - wybór trybu pracy (automatyczny, ręczny, stand-by) - korekta temperatury - przycisk obecności/ nieobecności MICROMAT EC MIDIMAT HT KKM ,00 Dodatkowy czujnik temperatury jako opcja dla RE 2132 lub QAA 70 Termostat pokojowy RE 2 MICROMAT EC, MIDIMAT HT MICROMAT EC na zapytanie ,00 Regulator do sterowania układem lub kotłami Zdjęcie Opis Typ kotła Regulator obrotów pompy DR 05 dla sterowania programowalnej różnicy T pompy kotłowej SXE przy kotle MIDIMAT HT MIDIMAT HT ,00 56

57 GT 01 Regulatory Regulator do sterowania układem lub kotłami Zdjęcie Opis Typ kotła Regulator pogodowy i kaskady kotłów KKM - sterowanie do 5 kotłów modulowanych - pompa obiegu bezpośredniego - pompa ładująca c.w.u. - optymalizacja mocy - możliwość współpracy z regulatorami obiegów grzewczych, wejście ON/ OFF lub sygnałem V wyposażenie: - czujnik temperatury zewnętrznej - czujnik temperatury zasilania i powrotu MICROMAT EC MIDIMAT HT ,00 Regulator obiegu mieszacza MR 03 - jeden obieg mieszaczem i jeden obieg bezpośredni - możliwość podłączenia dwóch regulatorów pokojowych RE 2132 ( jeden do kotła, drugi do MR 03 obieg z mieszaczem) wyposażenie: - czujnik temperatury zasilania - okablowanie - elementy mocujące MICROMAT EC MIDIMAT HT ,00 Regulator pompy obiegu bezpośredniego PR 01 - pompą obiegu bezpośredniego - funkcja priorytetu c.w.u. wyposażenie: - czujnik temperatury zasilania - okablowanie - melementy mocujące MICROMAT EC MIDIMAT HT ,00 57

58 System spalinowy 58

59 System spalinowy ATEC Maksymalne długości systemów powietrzno - spalinowych ATEC czopuch - podwójna rura wysokość: 0,3m; długość: 1m bez czopucha Lp. Typ kotła pobór powietrza z kotłowni pobór powietrza z zewnątrz (turbo) rura sztywna rura giętka rura sztywna rura giętka System prowadzony Centrala dachowa po ścianie zewnętrznej (turbo) (turbo) 1 GWB 15 DN 80: 22m DN 80: 19m DN 80: 13m (4) DN 80: 13m (4) DN 80/125: 9m DN 80/125: 9m 2 GWB 25 DN 80: 22m DN 80: 19m DN 80: 22m (4) DN 80: 19m (4) DN 80/125: 15m DN 80/125: 16m 3 GWB 45 DN 80: 22m DN 100: 28m DN 80: 19m DN 100: 25m DN 80: 22m (4) DN 100: 28m DN 80: 19m (4) DN 100: 25m DN 80/125: 21m DN 80/125: 22m 4 GWB 75 DN 80: 21m DN 100: 28m DN 80: 14m DN 100: 28m DN 80: 14m DN 100: 25m DN 80: 10m DN 100: 25m DN 80/125: 17m (6) DN 100/160: 26m (6) DN 80/125: 12m 5 16 H DN 80: 30m DN 80: 30m DN 80: 23m (4) DN 80: 20m (4) DN 80/125: 18m DN 80/125: 13m 6 25 H DN 80: 30m DN 80: 19m DN 80: 19m (4) DN 80: 13m (4) DN 80/125: 13m DN 80/125: 13m 7 16/25 S DN 80: 30m DN 80: 30m DN 80: 23m (4) DN 80: 20m (4) DN 80/125: 18m DN 80/125: 13m 8 25/32 S DN 80: 30m DN 80: 19m DN 80: 19m (4) DN 80: 13m (4) DN 80/125: 13m DN 80/125: 13m 9 Flasch DN 80: 30m DN 80: 19m DN 80: 19m (4) DN 80: 13m (4) DN 80/125: 13m DN 80/125: 13m 10 MIDIMAT MD HT 150 DN 100: 13m DN 125: 33m DN 125: 26m DN 160: 40m DN 125: 14m DN 140: 34m 12 HT 225 DN 160: 40m DN 100: 10m (1) DN 125: 26m (1) DN 140: 30m (1) DN 125/180: 17m (1) (6) DN 100/160: 10m DN 125: 27m DN 160: 40m (1) DN 125: 23m DN 160: 40m (2) (1) Doprowadzenie powietrza DN 125 (wys: 0,3 m / dł. 1 m) (2) Doprowadzenie powietrza DN 160 (wys: 0,3 m / dł. 1 m) (3) Wymiar szachtu 260 x 260 (4) Wymiar szachtu 140 x 140 (5) Wymiar szachtu 160 x 160 (6) Pobór powietrza do spalania max. 5 m na ścianie zewnętrznej Przeliczenia odpowiadają normie DIN EN Temperatury przeliczeniowe dla pełnej mocy kotła. Minimalne wymiary wewnętrzne szachtu dla układów powietrzno - spalinowych. Średnica odprowadzenia spalin DN 80 DN 100 DN 125 DN 160 DN 200 Wymiar szachtu 140 x 140 Ø x 150 Ø x 200 Ø x 220 Ø x 250 Ø

60 System spalinowy ATEC 60

61 GT 01 System spalinowy ATEC System do komina murowanego, DN 80 Zdjęcie Opis Typ kotła Set - Bazowy DN 80/125, DN 80, składający się z: - kolano 87 z rewizją i króćcami pomiarowymi DN 80/125 - rura DN 80/125/0,5m - maskownica DN kolano DN 80 z podporą - rozpórki kominowe (4 sztuki) - zadaszenie komina - czapa, DN 80 Set-Bazowy DN 80/ 125, DN ,00 Set - Bazowy DN 80/125, DN 80, składający się z: - kolano 87 z rewizją DN 80/125 - rura DN 80/125/0,5m - maskownica DN kolano DN 80 z podporą - rozpórki kominowe (4 sztuki) - zadaszenie komina - czapa, DN 80 Set-Bazowy DN 80/ 125, DN 80 * ,00 Odprowadzenie kondensatu z komina z syfonem DN 80/ 125 * ,00 Adapter dla kotła z króćcami pomiar.* * ,00 Adapter dla kotła Flash z króćcami pomiar.* Flash* ,00 Rura DN 80/ 255 mm ,60 Rura DN 80/ 500 mm ,50 Rura DN 80/ 955 mm ,50 Rura DN 80/ 1955 mm ,00 Rozpórki kominowe (3 szt..), DN 80 - DN ,70 Max. wys. dla kotłów (patrz tabela na str. 68) Kolano podwójne 30, DN 80/ ,90 Kolano podwójne 45, DN 80/ ,90 Kolano podwójne 87, DN 80/ ,60 Podwójna rura DN 80/125, 255 mm ,00 Podwójna rura DN 80/125, 500 mm ,00 Podwójna rura DN 80/125, 955 mm ,00 Podwójna rura DN 80/125, 1955 mm ,00 * Dla kotłów wymagany adapter przyłączeniowy. 61

62 System spalinowy ATEC GT 01 System do komina murowanego, DN 100 Zdjęcie Opis Typ kotła Set - Bazowy DN 80/125, DN 100, składający się z: - kolano 87 z rewizją i króćcami pomiarowymi DN 80/125 - Rura DN 80/ 125/ 500mm - Maskownica DN Kolano DN 80 z podporą - Rozpórki kominowe (4 sztuki) - Redukcja DN 80 /100 - Zadaszenie komina - czapa, DN 100 Set-Bazowy DN 80/ 125, DN ,00 Rura DN 100/ 255 mm ,50 Rura DN 100/ 500 mm ,50 Rura DN 100/ 955 mm ,70 Rura DN 100/ 1955 mm ,00 Rozpórki kominowe (3 szt..), DN 80 - DN ,70 Max. wys. dla kotłów (patrz tabela na str. 68) Kolano podwójne 30, DN 80/ ,90 Kolano podwójne 45, DN 80/ ,90 Kolano podwójne 87, DN 80/ ,60 Podwójna rura DN 80/125, 255 mm ,00 Podwójna rura DN 80/125, 500 mm ,00 Podwójna rura DN 80/125, 955 mm ,00 Podwójna rura DN 80/125, 1955 mm ,00 62

63 GT 01 System spalinowy ATEC System rury giętkiej do komina murowanego, DN 80 Zdjęcie Opis Typ kotła Set - Bazowy DN 80/ 125, DN 80, składający się z: - kolano 87 z rewizją i króćcami pomiarowymi DN 80/125 - Rura DN 80/ 125/ 500mm - Maskownica DN Kolano DN 80 z podporą - Rozpórki kominowe (4 sztuki) - Zadaszenie komina - czapa, DN 80 Set-Bazowy DN 80/ 125, DN ,00 Set - Bazowy DN 80/125, DN 80, składający się z: - kolano 87 z rewizją DN 80/125 - rura DN 80/125/0,5m - maskownica DN kolano DN 80 z podporą - rozpórki kominowe (4 sztuki) - zadaszenie komina - czapa, DN 80 * Set-Bazowy DN 80/ 125, DN 80 Rura giętka z setem montażowym, DN 80/ 10,0 m, z możliwością skracania Rura giętka z setem montażowym, DN 80/ 12,5 m, z możliwością skracania Rura giętka z setem montażowym, DN 80/ 15,0 m, z możliwością skracania , , , ,00 Rura giętka DN 80/ 50,0 m ,00 Rozpórki kominowe (3 szt..), DN 80 - DN ,70 * Dla kotłów wymagany adapter przyłączeniowy. Kolano podwójne 30, DN 80/ ,90 Kolano podwójne 45, DN 80/ ,90 Kolano podwójne 87, DN 80/ ,60 Podwójna rura DN 80/125, 255 mm ,00 Podwójna rura DN 80/125, 500 mm ,00 Podwójna rura DN 80/125, 955 mm ,00 Podwójna rura DN 80/125, 1955 mm ,00 63

64 System spalinowy ATEC GT 01 System rury giętkiej do komina murowanego, DN 100 Zdjęcie Opis Typ kotła Set - Bazowy DN 80/125, DN 100, składający się z: - kolano 87 z rewizją i króćcami pomiarowymi DN 80/125 - Rura DN 80/ 125/ 500mm - Maskownica DN Kolano DN 80 z podporą - Rozpórki kominowe (4 sztuki) - Redukcja DN 80 /100 - Zadaszenie komina - czapa, DN 100 Set-Bazowy DN 80/ 125, DN ,00 Rura giętka z setem montażowym, DN 100/ 10,0 m, z możliwością skracania ,00 Rura giętka z setem montażowym, DN 100/ 12,5 m, z możliwością skracania ,00 Rura giętka z setem montażowym, DN 100/ 15,0 m, z możliwością skracania ,00 Rozpórki kominowe (3 szt..), DN 80 - DN ,70 Max. wys. dla kotłów (patrz tabela na str. 59) 64

65 GT 01 System spalinowy ATEC Podłączenia do kotłów/ rury/ kształtki Zdjęcie Opis Typ kotła Cena / EUR / szt. Adapter dla kotła * z króćcami pomiar. * ,00 Adapter dla kotła Flash* z króćcami pomiar. Flash* ,00 Odprowadzenie kondensatu z komina z syfonem DN 80/ 125 * ,00 * Dla kotłów wymagany adapter przyłączeniowy. Kolano podwójne z rewizją 87, DN 80/ ,60 Rewizja prosta, DN 80/ ,40 Kolano podwójne 30, DN 80/ ,90 Kolano podwójne 45, DN 80/ ,90 Kolano podwójne 87, DN 80/ ,60 Podwójna rura DN 80/125, 255 mm ,00 Podwójna rura DN 80/125, 500 mm ,00 Podwójna rura DN 80/125, 955 mm ,00 Podwójna rura DN 80/125, 1955 mm ,00 65

66 System spalinowy ATEC GT 01 System spalinowy DN 80 Zdjęcie Opis Typ Cena / EUR / szt. Kolano 87 z rewizją, DN ,70 Rewizja, DN ,70 Kolano 30, DN ,50 Kolano 45, DN ,50 Kolano 87, DN ,50 Rura DN 80, 255 mm ,60 Rura DN 80, 500 mm ,50 Rura DN 80, 955 mm ,50 Rura DN 80, 1955 mm ,90 Rozpórki kominowe (3 sztuki.), DN 80 - DN ,70 Czapa kominowa ze stali nierdzewnej, DN 80, Podstawa 330 x 330 mm, L = 470 mm ,00 System spalinowy DN 100 Zdjęcie Opis Typ Cena / EUR / szt. Rura, 255 mm, DN ,50 Rura, 500 mm, DN ,50 Rura, 955 mm, DN ,70 Rura, 1955 mm, DN ,00 Kolano 87 z rewizją, DN ,80 Kolano 30, DN ,00 Kolano 45, DN ,00 Kolano 87, DN ,00 Rewizja, DN ,80 Rozpórki kominowe (3 sztuki.), DN 80 - DN ,70 Czapa kominowa ze stali nierdzewnej, DN 100, Podstawa 330 x 330 mm, L = 470 mm ,00 66

67 GT 01 System spalinowy ATEC System rury giętkiej do komina murowanego, DN 80 Zdjęcie Opis Typ Cena / EUR / szt. Rura giętka z setem montażowym, DN 80 z możliwością skracania DN 80/ 10,0 m ,00 DN 80/ 12,5 m ,00 DN 80/ 15,0 m ,00 DN 80/ 50,0 m ,00 Rewizja z mocowaniem dla rury giętkiej, DN ,90 Rozpórki kominowe (3 szt..), DN 80 - DN ,70 Złączka dla rury giętkiej DN ,40 Czapa kominowa ze stali nierdzewnej, DN 80, Podstawa 330 x 330 mm, L = 470 mm ,00 Zakończenie komina giętkiego, DN 80, L = 500 mm ,60 Zadaszenie komina - czapa, DN ,00 System rury giętkiej do komina murowanego, DN 80 Zdjęcie Opis Typ Cena / EUR / szt. Rura giętka z setem montażowym, DN 100 z możliwością skracania DN 100/ 10,0 m ,00 DN 100/ 12,5 m ,00 DN 100/ 15,0 m ,00 Rewizja z mocowaniem dla rury giętkiej, DN ,50 Rozpórki kominowe (3 szt..), DN 80 - DN ,70 Złączka dla rury giętkiej DN ,50 Czapa kominowa ze stali nierdzewnej, DN 100, Podstawa 330 x 330 mm, L = 470 mm ,00 Zakończenie komina giętkiego, DN 100, L = 500 mm ,70 Redukcja DN 100/ ,30 Zadaszenie komina - czapa, DN ,80 67

68 System spalinowy ATEC GT 01 System podwójnej rury DN 80/125 Zdjęcie Opis Typ Cena / EUR / szt. Podłączenie do kotła proste, DN 80/125 z króćcami pomiarowymi ,00 Adapter dla kotła z króćcami pomiar.* * ,00 Adapter dla kotła Flashz króćcami pomiar.* Flash* ,00 Podwójna rura DN 80/125, 255 mm ,00 Podwójna rura DN 80/125, 500 mm ,00 Podwójna rura DN 80/125, 955 mm ,00 Podwójna rura DN 80/125, 1955 mm ,00 Podwójna rura z głowicą DN 80/125, czarna, L=1050, 650 mm ponad dach ,00 Opierzenie na dach skośny DN 80/125, czarne ,50 Max. wys. (wg. tabeli na str. 59) 10 m Zdjęcie Opis Typ Cena / EUR / szt. Adapter dla kotła z króćcami pomiar.* * ,00 Adapter dla kotła Flashz króćcami pomiar.* Flash* ,00 Podłączenie do kotła 87, DN 80/125 z rewizją i króćcami pomiarowymi ,50 Podłączenie do kotła proste, DN 80/125 z króćcami pomiarowymi i rewizją ,00 Kolano podwójne z rewizją 87, DN 80/ ,60 Rewizja prosta, DN 80/ ,40 Kolano podwójne 30, DN 80/ ,90 Kolano podwójne 45, DN 80/ ,90 Kolano podwójne 87, DN 80/ ,60 Dla kotłów wymagany adapter przyłączeniowy. 68

69 GT 01 System spalinowy ATEC System podwójnej rury DN 80/125 Zdjęcie Opis Typ Cena / EUR / szt. Podwójna rura DN 80/125, 255 mm ,00 Podwójna rura DN 80/125, 500 mm ,00 Podwójna rura DN 80/125, 955 mm ,00 Podwójna rura DN 80/125, 1955 mm ,00 Podwójna rura z głowicą DN 80/125, czarna, L=1050, 650 mm ponad dach ,00 Podwójna rura z głowicą DN 80/125, ceglasta, L=1050, 650 mm ponad dach ,00 Podwójna rura z głowicą DN 80/125, ceglasta, L=1450, 1100 mm ponad dach ,00 Podwójna rura z głowicą DN 80/125, czarna, L=1450, 1100 mm ponad dach ,00 Opierzenie na dach skośny DN 80/125, ceglaste ,50 Opierzenie na dach skośny DN 80/125, czarne ,50 Opierzenie na dach p.łacki DN 80/ ,00 Adapter do dachówki Klöber, DN 80/125, ceglaste ,70 Adapter do dachówki Klöber, DN 80/125, czarne ,70 Adapter do dachówki Braas, DN 80/125, ceglaste ,20 Adapter do dachówki Braas, DN 80/125, czarne ,20 69

70 System spalinowy ATEC GT 01 System podwójnej rury DN 80/125 prowadzony po ścianie zewnętrznej Zdjęcie Opis Typ Cena / EUR / szt. Podłączenie do kotła 87, DN 80/125 z rewizją i króćcami pomiarowymi ,50 Adapter dla kotła z króćcami pomiar.* * ,00 Adapter dla kotła Flash* z króćcami pomiar. Flash* ,00 Podwójna rura DN 80/125, 955 mm ,00 SET-bazowy DN 80/125 zew. stal nierdz. pomal. na biało wew. PP - podwójna rura DN 125/80/ 0,5 m - maskownica DN Kolano DN 125/80/87 - Rewizja DN 125/ ,00 Podwójna rura DN 80/125, 500 mm, zew. stal nierdz. pomal. na biało wew. PP ,10 Podwójna rura DN 80/125, 955 mm, zew. stal nierdz. pomal. na biało wew. PP ,20 Podwójna rura DN 80/125, 1955 mm, zew. stal nierdz. pomal. na biało wew. PP ,40 SET- montażowy DN 125, mm zew. stal nierdz. pomal. na biało wew. PP ,80 Zakończenie podwójnej rury DN 80/125 zew. stal nierdz. pomal. na biało wew. PP ,30 Maskownica DN ,80 Max. wys. (wg tabeli na str 59) 16 m 70

71 GT 01 System spalinowy ATEC System podwójnej rury DN 80/125 prowadzony po ścianie zewnętrznej Zdjęcie Opis Typ Cena / EUR / szt. Rewizja DN 125/ 80 zew. stal nierdz. pomal. na biało wew. PP ,50 Podwójne kolano DN 80/ 125/ 30 pomal. na biało ,70 Podwójne kolano DN 80/ 125/ 45 pomal. na biało ,70 Podwójne kolano DN 80/125/ 87 pomal. na biało ,70 Podwójna rura DN 80/125, 500 mm, pomal. na biało ,10 Podwójna rura DN 80/125, 955 mm, pomal. na biało ,20 Podwójna rura DN 80/125, 1955 mm, pomal. na biało ,40 Uchwyt montażowy DN ,80 Zakończenie podwójnej rury DN 80/ ,30 Podwójna rura z głowicą DN 80/125, czarna, L = 1050 mm, 650 mm ponad dach ,00 Podwójna rura z głowicą DN 80/125, ceglasta, L = 1050 mm, 650 mm ponad dach ,00 Maskownica DN ,80 71

72 Kolektory słoneczne FL/K 420 GT 08 Płaskie kolektory słoneczne Solarmat FL Opis Termiczne, płaskie kolektory słoneczne Solarmat FL to produkt o najwyższej jakości w swojej klasie wyprodukowany w Niemczech. Idealnie nadają się do zastosowania zarówno do domów jednorodzinnych jak i do większych układów solarnych w budownictwie wielorodzinnym, w pensjonatach, hotelach i obiektach przemysłowych. Dzięki rozbudowanej powierzchni absorpcyjnej, zwiększonej izolacji termicznej dobranej do parametrów pracy solarnej oraz specjalnej konstrukcji obudowy wykonanej z najwyższej jakości materiałów odpornych na zmienne warunki pogodowe z zastosowaniem specjalnej najnowszej techniki wytwarzania, kolektory słoneczne Solarmat FL gwarantują wieloletnią, bezproblemową eksploatację z zachowaniem wysokiej efektywności uzysku promieniowania słonecznego co szczególnie cieszy późniejszych ich użytkowników. Zastosowanie specjalnego strukturalnie ubogiego w żelazo, wysokoodpornego szkła solarnego (ESG), typu i rodzaju budowy absorbera ( harfowa lub meandrowa), bezproblemowa możliwość łączenia w pola kolektorowe, kompletne systemy solarne ( regulatory, grupy pompowe, podgrzewacze c.w.u. zestawy montażowe) oraz możliwość montażu zarówno w poprzek jak i wzdłuż krokwi dachowych to kolejna nieoceniona zaleta układu z kolektorami płaskimi Solarmat FL. Dane techniczne Kolektor płaski Solarmat FL/K 420-DH FL/K420-EM Wymiary : wys. x szer. x głęb. m 1,87 x 1,15 x 0,095 1,87 x 1,15 x 0,075 Ciężar kolektora ( bez płynu) kg Powierzchnia brutto m² 2,15 Powierzchnia absorbera efektywna m² 2,0 Pojemność nośnika ciepła l 1,13 1,73 Rodzaj budowy absorbera harfowa meander Powłoka absorbcyjna Eta plus_al, wysokoefektywna Współczynnik emisji % 5 Sprawność optyczna % 80,10 77,60 Wskaźniki strat k 1 : 3,65 W/m 2 K, k 1 : 3,95 W/m 2 K, k 2 : 0,0169 W/m 2 K 2 k 2 : 0,0165 W/m 2 K 2 Max temperatura spoczynkowa C Przyłącza Materiał ramy kolektora ½" uszczenienie płaskie aluminium, z powłoką antracytową Izolacja kolektora wełna mineralna 50 mm wełna mineralna 30 mm Pokrycie szklane kolektora strukturalne ubogie w żelazo, wysokoodporne szkło solarne (ESG) Min. kąt nachylenia kolektorów > 20 ubogie w żelazo, wysokoodporne, klarowne szkło solarne (ESG) Ilość kolektorów łączonych w pole szt max 6 max 3 Badania i dopuszczenia Badania kolektorów ISFH wg E DIN EN :2000 Solarkeymark, Badanie TÜV Błękitny Anioł Spełnianie kryteriów RAL-UZ 73 uzysk w kwh/m²/rok >

73 GT 08 Kolektory słoneczne FL/K 420 Kolektor słoneczny płaski Nr artykułu bez VAT Kolektor słoneczny SOLARMAT FL/K420-DH, do zabudowy prostopadłej do krokwi, przyłącza na boku krótkim ,00 Kolektor słoneczny SOLARMAT FL/K420-DH, do zabudowy równoległej wzdłuż krokwi, przyłacza na boku długim ,00 Kolektor słoneczny SOLARMAT FL/K 420-EM, do zabudowy prostopadłej do krokwi, przyłącza na boku krótkim ,00 Oprzyrządowanie Nr artykułu bez VAT Zestaw montażowy na dach skośny- SET dla 1-go kolektora płaskiego, do zabudowy prostopadłej Zestaw montażowy na dach skośny- SET dla następnego kolektora, do zabudowy prostopadłej Zestaw montażowy na dach skośny- SET dla 1-go kolektora płaskiego, do zabudowy równoległej Zestaw montażowy na dach skośny- SET dla następnego kolektora, do zabudowy równoległej Zestaw montażowy na dach płaski - SET dla 1-go kolektora płaskiego, do zabudowy pionowej Zestaw montażowy na dach płaski- SET dla następnego kolektora, do zabudowy pionowej Zestaw montażowy na dach płaski- SET dla 1-go kolektora płaskiego, do zabudowy poziomej Zestaw montażowy na dach płaski- SET dla następnego kolektora, do zabudowy poziomej , , , , , , , ,00 Podciąg dla zabudowy pionowej ,40 Podciąg dla zabudowy poziomej ,40 Haki montażowe dachówka frankfurcka ,30 Haki montażowe dachówka karpiówka ,30 Mocowanie montażowe pokrycie faliste na zapytanie Haki do szybkiego montażu (Quicky) ,00 Śruby młoteczkowe 10x30, z nakretką i podkładką ,90 Śruba M 8x12, z nakretką i podkładką na zapytanie Wąż połączeniowy kolektorów 300 mm; DN 12 z izolacją ,30 73

74 Kolektory słoneczne FL/K 420 GT 08 Oprzyrządowanie Nr artykułu bez VAT Wąż podłączeniowy kolektorów izolowany, 900 mm, DN ,20 Wąż podłączeniowy kolektorów izolowany, 2000 mm, DN ,30 Trójnik z odpowietrznikiem ręcznym ,50 Seperator mikropęcherzy SM -1 do montażu poziomego, max 10 bar, max. temp 180 C, ¾ ", 1,25 m³/ h Seperator mikropęcherzy SM - 2 do montażu poziomego max 10 bar, max. temp 200 C, 1 ", 2 m³/ h Naczynie przeponowe w wykonaniu i dopuszczeniem do układów solarnych, max. temperatura membrany 70 C, max. temperatura robocza 110 C, membrana odporna na działanie płynu solarnego wg DIN 4757 (do montażu ściennego) , ,00 Naczynie przeponowe 18 l ,00 Naczynie przeponowe 25 l ,00 Naczynie przeponowe 35 l ,00 Regulator RESOL DELTA Sol BS do układów solarnych z 2- czujnikami ,00 Regulator RESOL DELTA Sol BS Pro do układów solarnych z 4- czujnikami ,00 Grupa solarna FV 70 z pompą WILO ST 25/6-3; 1,5-6 l / min ,00 Grupa solarna FV 70 z pompą WILO ST 25/6-3; 4,0-16 l / min ,00 Grupa solarna FV 70 z pompą WILO ST 25/6-3; 8,0-28 l / min ,00 Grupa solarna ER z pompą WILO ST 25/6-3; 1,5-6 l / min ,00 Grupa solarna ERz pompą WILO ST 25/6-3; 4,0-16 l / min ,00 Grupa solarna ER z pompą WILO ST 25/6-3; 8,0-28 l / min ,00 Płyn do układów solarnych do kolektorów płaskich Tyfocor L 5 l, koncentrat Płyn do układów solarnych do kolektorów płaskich Tyfocor L 10 l, koncentrat Płyn do układów solarnych do kolektorów płaskich Tyfocor L 20 l, koncentrat Areometer, do pomiaru gęstości kontrola zabezpieczenia przed zamarzaniem , , , ,40 Refractometer, urządzenie optyczne do szybkiej kontroli i dokładnego zbadania roztworu - zabezpieczenia przed zamarzaniem ,00 74

75 Próżniowy, rurowy kolektor słoneczny CPC 14 / CPC 21 GT 08 Kolektory słoneczne CPC 14 / CPC 21 Opis Próżniowy, rurowy kolektor słoneczny CPC zbudowany jest na bazie dwóch koncentrycznie, hermetycznie połączonych ze sobą rur szklanych gdzie w przestrzeni między rurami wytworzona została próżnia stanowiąca optymalną ochronę cieplną elementów roboczych kolektora. Powierzchnia zewnętrzna, wewnętrznej rury kolektora została pokryta specjalną warstwą wysoko absorbującą energię słoneczną zarówno promieniowanie bezpośrednie jak i rozproszone. Wewnątrz rury szklanej zamontowana jest rurka miedziana w kształcie litery U która następnie jest połączona w górnej części z kolektorem zbiorczym. Dzięki temu ciepło z warstwy absorpcyjnej przekazywane jest za pośrednictwem specjalnie ukształtowanych profili aluminiowych do rury miedzianej, a następnie przekazywane do czynnika solarnego. Specjalna konstrukcja zwierciadła parabolicznego CPC (Compound Parabolic Concentrator) wykonana została z materiałów charakteryzujących się wysoką odpornością na działanie niekorzystnych warunków atmosferycznych. Optymalnie dobrana geometria zwierciadła pozwala na efektywne wykorzystanie promieniowania słonecznego w długim okresie dnia jak i w szerokim zakresie kata padania promieni słonecznych na powierzchnię kolektora. Konstrukcję nośną kolektora słonecznego CPC stanowi sztywna, stabilna rama wykonana z aluminium, pokryta specjalną warstwą zabezpieczającą przed wpływem warunków zewnętrznych. Uniwersalne przyłącza kolektorów umożliwiają wykonanie podłączenia zarówno z lewej jak i prawej strony kolektora oraz proste tworzenie tzw. pól kolektorowych o większej powierzchni. Zalety: Dane techniczne Bardzo wysoka efektywność systemu dzięki zastosowaniu wysoko skutecznej warstwy absorpcyjnej, specjalnej konstrukcji zwierciadła parabolicznego oraz wykorzystania próżni jako izolacji termicznej. Kolektor z wbudowanym zwierciadłem parabolicznym zawsze ukierunkowany jest optymalnie do padających promieni słonecznych, co znacząco podwyższa jego sprawność oraz wydłuża czas efektywnej pracy w ciągu doby. Optymalne uzysk energii w porównaniu z kolektorami płaskimi, nadmiar energii w okresie letnim jest mniejszy a zimą znacznie wyższy uzysk. Możliwość prostego łączenia w pola kolektorowe. Brak połączeń metalu i szkła gwarantuje długą żywotność kolektora. Prosty i szybki montaż dzięki gotowym zestawom montażowym, prosta wymiana rur próżniowych bez konieczności prac demontażowych. Kolektor próżniowy Solarmat CPC 14 CPC 21 Wymiary : wys. x szer. x głęb. m 1,65 x 1,63 x 0,14 1,65 x 2,39 x 0,14 Ciężar kolektora ( bez płynu) kg Powierzchnia brutto m² 2,69 3,95 Powierzchnia absorbera efektywna m² 2,20 3,30 Ilość rur szt Pojemność nośnika ciepła Liter 1,1 1,7 Absorber 75 azotanek-aluminium Współczynnik absorbcji % 92 Współczynnik sprawności optycznej 65% w stosunku do powierzchni aperatury Współczynnik emisji % 6 Wskaźnik strat k1: 1,016 W/m²K, k2: 0,002 W/m²K² Max temperatura spoczynkowa C 265 Max ciśnienie robocze bar 10 Przyłącza kolektora mm Cu 12 Min. kąt nachylenia kolektorów > 15 Ilość kolektorów łączonych w pole szt 3 2 Materiał kolektora Rodzaj kolektora Rodzaj szkła Badania i dopuszczenia rura miedziana z profilami aluminiowymi CPC - Compound Parabolic Concentrator szkło borowo-krzemowe 3.3 mm Badania ITW Stuttgart wg EN badania nr 99 Col 148 Dopuszczenie nr Spełnianie kryteriów RAL-UZ 73 uzysk w kwh/m²/rok > 525

76 GT 08 Kolektory słoneczne CPC 14 / CPC 21 Kolektor próżniowy rurowy SOLARMAT CPC Nr artykułu bez VAT Kolektor prózniowy rurowy SOLARMAT CPC ,00 Kolektor prózniowy rurowy SOLARMAT CPC ,00 Oprzyrządowanie Nr artykułu bez VAT Zestaw montażowy na dach skośny- SET SOLARMAT CPC 14 / CPC 21 Zestaw montażowy na dach płaski - SET SOLARMAT CPC 14 / CPC 21, nachylenie 45 Zestaw podłączeniowy -Set CPC Speed dopasowany do CPC 14 lub CPC , , ,00 Trójnik z odpowietrznikiem ręcznym ,50 Seperator mikropęcherzy SM -1 do montażu poziomego, max 10 bar, max. temp 180 C, ¾ ", 1,25 m³/ h Seperator mikropęcherzy SM - 2 do montażu poziomego max 10 bar, max. temp 200 C, 1 ", 2 m³/ h Naczynie przeponowe w wykonaniu i dopuszczeniem do układów solarnych, max. temperatura membrany 70 C, max. temperatura robocza 110 C, membrana odporna na działanie płynu solarnego wg DIN 4757 (do montażu ściennego) , ,00 Naczynie przeponowe 18 l ,00 Naczynie przeponowe 25 l ,00 Naczynie przeponowe 35 l ,00 Regulator RESOL DELTA Sol BS do układów solarnych z 2- czujnikami ,00 Regulator RESOL DELTA Sol BS Pro do układów solarnych z 4- czujnikami ,00 Grupa solarna FV 70 z pompą WILO ST 25/6-3; 1,5-6 l / min ,00 Grupa solarna FV 70 z pompą WILO ST 25/6-3; 4,0-16 l / min ,00 Grupa solarna FV 70 z pompą WILO ST 25/6-3; 8,0-28 l / min ,00 Płyn do układów solarnych do kolektorów rurowych Tyfocor LS 10 l, roztwór Płyn do układów solarnych do kolektorów rurowych Tyfocor LS 20 l, roztwór , ,00 Tuleja 1 /2" na czujnik temperatury, L= 150 mm ,00 76
