Charakterystyka budowli hydrotechnicznych r.

Transkrypt

1 Charakterystyka budowli hydrotechnicznych r. Zbiorniki retencyjne Zbiornik Topola Zbiornik wodny Topola (obiekt II klasy budowli hydrotechnicznych) znajduje się na rzece Nysie Kłodzkiej w km 93,814. Zlokalizowany jest na terenie gminy Kamieniec Ząbkowicki w województwie dolnośląskim. Znajduje się w dolinie rzeki Nysy Kłodzkiej powyżej Paczkowa, między miejscowościami Pomianów Górny, Błotnica i swym zasięgiem zalewu sięga aż do miejscowości Topola. Zbiornik Topola, łącznie ze zlokalizowanym bezpośrednio poniżej zbiornikiem Kozielno, tworzy zespół zbiorników wielozadaniowych, wchodzących w skład systemu ochrony od powodzi doliny Nysy Kłodzkiej. System ten (kaskadę) tworzą eksploatowane już od wielu lat zbiorniki Nysa i Otmuchów. Zapora zamyka zlewnię o powierzchni 2139 km 2. Podstawowe obiekty tworzące ten zbiornik to: zapora ziemna czołowa, trzyprzęsłowa klapowa budowla zrzutowa z mostem, kanał odpływowy, elektrownia wodna, przepławka dla ryb, przelew powierzchniowy. Zbiornik Kozielno Województwo/powiat 93,814 / Nysa Kłodzka Zbiornik Kozielno (obiekt I klasy budowli hydrotechnicznych) znajduje się na rzece Nysie Kłodzkiej w km 90,527 powyżej Paczkowa, między miejscowościami Kozielno, Mrokocin, Pomianów Górny, Chałupki. Zbiornik zlokalizowany jest w gminie Kamieniec Ząbkowicki (woj. dolnośląskie) i w gminie Paczków (woj. opolskie). Zapora zamyka zlewnię o powierzchni 2185 km 2. Podstawowe obiekty tworzące ten zbiornik to: zapora ziemna czołowa i boczna, trzyprzęsłowa klapowa budowla zrzutowa z mostem, kanał odpływowy, elektrownia wodna, przepławka dla ryb. Topola dolnośląskie/ząbkowice Śląskie Pojemność zbiornika przy NPP [mln m 3 ] 16,49 Pojemność zbiornika przy Max PP [mln m 3 ] 21,68 Powierzchnia zbiornika przy Max PP[ha] 426 Odpływ dozwolony [m 3 /s] 300 Wysokość piętrzenia [m] 7,85 Średnia głębokość [m] 5,0 Moc instalowana elektrowni [MW] 1,56 produkcja ekologicznej energii; rekreacja; wędkarstwo 90,527 / Nysa Kłodzka Kozielno Pojemność zbiornika przy NPP [mln m 3 ] 12,92 Pojemność zbiornika przy Max PP [mln m 3 ] 16,30 Powierzchnia zbiornika przy Max PP[ha] 358 Odpływ dozwolony [m 3 /s] 300 Wysokość piętrzenia [m] 8,0 Średnia głębokość [m] 4,0 Moc instalowana elektrowni [MW] 1,9 produkcja ekologicznej energii; rekreacja; 1 wędkarstwo

2 Zbiornik Otmuchów Zbiornik Otmuchów (obiekt I klasy budowli hydrotechnicznych) znajduje się na rzece Nysie Kłodzkiej w km 77,200 powyżej zbiornika Nysa. Zlokalizowany jest na terenie miejscowości Otmuchów, Frydrychów, Ścibórz,, Paczków Stary, Pomiarów, Lubiatów, Ligota Wielka i Sarnowice, znajdujące się na terenie gminy Otmuchów w województwie opolskim. Zapora zamyka zlewnię o powierzchni 2352 km 2. Długość zbiornika wynosi ok. 7 km, szerokość waha się od 2 do 3,8 km. Podstawowe obiekty tworzące ten zbiornik to: zapora ziemna czołowa, urządzenia zrzutowe tj. 6 upustów dennych, 2 upusty energetyczne, przelew powierzchniowy w Ściborzu, elektrownia wodna. Zbiornik Nysa Rok oddania do eksploatacji 1933 Pojemność zbiornika przy NPP [mln m 3 ] 77,194/ Nysa Kłodzka Otmuchów 44,60 [1 VIII-15 IV] 59,29 [1 V-15.VII] Pojemność zbiornika przy Max PP [mln m 3 ] 130,45 Powierzchnia zbiornika przy Max PP[ha] 2058 Odpływ dozwolony [m 3 /s] 250 Wysokość piętrzenia [m] 18,41 Średnia głębokość [m] 4,0 Moc instalowana elektrowni [MW] 6,0 gromadzenie wody dla alimentacji Odry na potrzeby żeglugi; wykorzystanie energetyczne; rybactwo i rekreacja Zbiornik Nysa (obiekt I klasy budowli hydrotechnicznych) znajduje się na rzece Nysie Kłodzkiej w km 65,200 jako ostatni obiekt kaskady nyskiej. Zlokalizowany jest w obrębie miejscowości: Nysa, Siestrzechowice, Wierzbno, Zwierzyniec, Otmuchów, Wójcie, Głębinów i Skorochów, na terenie gminy Nysa w województwie opolskim. Zapora zamyka zlewnię o powierzchni 3253 km 2. Długość zbiornika wynosi 8 km, a szerokość zalewu od 2,7 do 3,8 km. Podstawowe obiekty tworzące ten zbiornik to: zapora ziemna czołowa, budowla upustowa, którą tworzy 4 przęsłowy jaz betonowy segmentowy, przelew, 2 przepompownie, elektrownia wodna. Rok oddania do eksploatacji 1972 Pojemność zbiornika przy NPP [mln m 3 ] 65,200/ Nysa Kłodzka Nysa 36,25[15IX 15 IV] 50,89 [1 V-1 IX] Pojemność zbiornika przy Max PP [mln m 3 ] 124,71 Powierzchnia zbiornika przy Max PP[ha] 2077 Odpływ dozwolony [m 3 /s] 250 Wysokość piętrzenia [m] 13,30 Średnia głębokość [m] 5 Moc instalowana elektrowni [MW] 3,08 gromadzenie wody dla alimentacji Odry na potrzeby żeglugi; wykorzystanie energetyczne; zaspokojenie potrzeb dla gospodarki komunalnej; pobór kruszywa; rybactwo i rekreacja, 2

3 Zbiornik Mietków Zbiornik Mietków (obiekt I klasy budowli hydrotechnicznych) znajduje się na rzece Bystrzyca w km 45,030. Zlokalizowany jest między miejscowościami: Borzygniew, Mietków, Maniów, Chwałów, Domanice, Imbramowice i Dzikowa na terenie gminy Mietków w województwie dolnośląskim. Zapora zamyka zlewnię o powierzchni 715,40 km 2. Podstawowe obiekty tworzące zbiornik to: zapora ziemna, zapory boczne, dwuprzęsłowa-klapowa budowla zrzutowa, 3 upusty denne, kanał odpływowy, 4 przepompownie, elektrownia wodna. Zbiornik Dobromierz Rok oddania do eksploatacji ,03/ Bystrzyca Borzygniew dolnośląskie /Wrocław Pojemność zbiornika przy NPP [mln m 3 ] 63,26 Pojemność zbiornika przy Max PP [mln m 3 ] 76,98 Powierzchnia zbiornika przy Max PP[ha] 813 Odpływ dozwolony [m 3 /s] 40 Wysokość piętrzenia [m] 15,3 Średnia głębokość [m] 7,0 Moc instalowana elektrowni [kw] 37 gromadzenie wody dla alimentacji Odry dla potrzeb żeglugi; ochrona ; rybactwo i rekreacja; pobór kruszywa Zbiornik Dobromierz (obiekt I klasy budowli hydrotechnicznych) znajduje się na rzece Strzegomka w km 62,800. Zlokalizowany jest pomiędzy miejscowościami: Dobromierz, Serwinów, Jaskulin, Pietrzyków na terenie gminy Dobromierz w województwie dolnośląskim. Zapora zamyka zlewnię o powierzchni 80,0 km 2. Podstawowe obiekty tworzące zbiornik to: zapora ziemna, urządzenia zrzutowe: 2 upusty denne i 2 ujęcia wody, przelew powierzchniowy. Rok oddania do eksploatacji ,8/ Strzegomka Dobromierz dolnośląskie/świdnica Pojemność zbiornika przy NPP [mln m 3 ] 10,00 Pojemność zbiornika przy Max PP [mln m 3 ] 11,35 Powierzchnia zbiornika przy Max PP[ha] 111 Odpływ dozwolony [m 3 /s] 15 Wysokość piętrzenia [m] 26,70 Średnia głębokość [m] 8,0 zaopatrzenie w wodę komunalną, Świebodzic, Dobromierza; ochrona 3

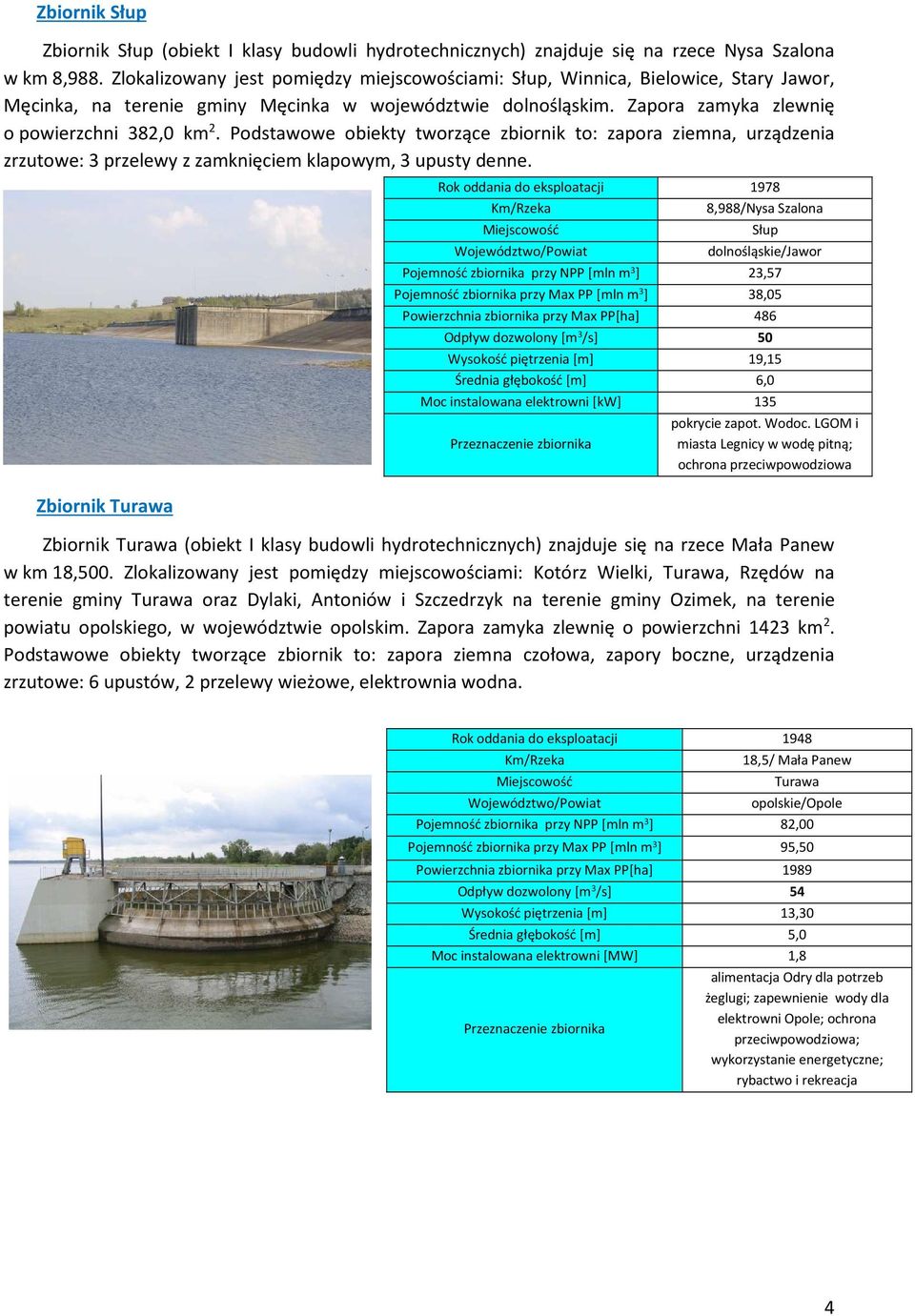

4 Zbiornik Słup Zbiornik Słup (obiekt I klasy budowli hydrotechnicznych) znajduje się na rzece Nysa Szalona w km 8,988. Zlokalizowany jest pomiędzy miejscowościami: Słup, Winnica, Bielowice, Stary Jawor, Męcinka, na terenie gminy Męcinka w województwie dolnośląskim. Zapora zamyka zlewnię o powierzchni 382,0 km 2. Podstawowe obiekty tworzące zbiornik to: zapora ziemna, urządzenia zrzutowe: 3 przelewy z zamknięciem klapowym, 3 upusty denne. Zbiornik Turawa Rok oddania do eksploatacji ,988/Nysa Szalona Zbiornik Turawa (obiekt I klasy budowli hydrotechnicznych) znajduje się na rzece Mała Panew w km 18,500. Zlokalizowany jest pomiędzy miejscowościami: Kotórz Wielki, Turawa, Rzędów na terenie gminy Turawa oraz Dylaki, Antoniów i Szczedrzyk na terenie gminy Ozimek, na terenie powiatu opolskiego, w województwie opolskim. Zapora zamyka zlewnię o powierzchni 1423 km 2. Podstawowe obiekty tworzące zbiornik to: zapora ziemna czołowa, zapory boczne, urządzenia zrzutowe: 6 upustów, 2 przelewy wieżowe, elektrownia wodna. Słup dolnośląskie/jawor Pojemność zbiornika przy NPP [mln m 3 ] 23,57 Pojemność zbiornika przy Max PP [mln m 3 ] 38,05 Powierzchnia zbiornika przy Max PP[ha] 486 Odpływ dozwolony [m 3 /s] 50 Wysokość piętrzenia [m] 19,15 Średnia głębokość [m] 6,0 Moc instalowana elektrowni [kw] 135 pokrycie zapot. Wodoc. LGOM i miasta Legnicy w wodę pitną; ochrona Rok oddania do eksploatacji ,5/ Mała Panew Turawa opolskie/opole Pojemność zbiornika przy NPP [mln m 3 ] 82,00 Pojemność zbiornika przy Max PP [mln m 3 ] 95,50 Powierzchnia zbiornika przy Max PP[ha] 1989 Odpływ dozwolony [m 3 /s] 54 Wysokość piętrzenia [m] 13,30 Średnia głębokość [m] 5,0 Moc instalowana elektrowni [MW] 1,8 alimentacja Odry dla potrzeb żeglugi; zapewnienie wody dla elektrowni Opole; ochrona ; wykorzystanie energetyczne; rybactwo i rekreacja 4

5 Zbiornik Sosnówka Zbiornik Sosnówka (obiekt II klasy budowli hydrotechnicznych) znajduje się na rzece Czerwonka w km 3,450. Zlokalizowany jest pomiędzy miejscowościami: Sosnówka, Podgórzyn, Marczyce na terenie gminy Podgórzyn w województwie dolnośląskim. Zapora zamyka zlewnię o powierzchni 50,8 km 2. Podstawowe obiekty tworzące zbiornik to: zapora ziemna, zapora boczna, urządzenia zrzutowe: 2 upusty denne i 2 ujęcia wody, przelew wieżowy, kanał odpływowy, jaz ujściowy z kanałem przerzutowym. 3,45/ Czerwonka Podgórzyn dolnośląskie/jelenia Góra Pojemność zbiornika przy NPP [mln m 3 ] 10,93 Pojemność zbiornika przy Max PP [mln m 3 ] 14,84 Powierzchnia zbiornika przy Max PP[ha] 172 Odpływ dozwolony [m 3 /s] 1 Wysokość piętrzenia [m] 18,0 Średnia głębokość [m] 5,4 zaopatrzenie w wodę komunalną aglomeracji Jeleniogórskiej; ochrona Zbiornik Bukówka Zbiornik Bukówka (obiekt II klasy budowli hydrotechnicznych) znajduje się na rzece Bóbr w km 271,54. Zlokalizowany jest pomiędzy miejscowościami: Szczepanów, Miszkowice, Paprotki i Bukówka na terenie gminy Lubawka, w powiecie Kamienna Góra, w województwie dolnośląskim. Zapora zamyka zlewnię o powierzchni 58,5 km 2. Podstawowymi obiektami zbiornika są: zapora czołowa, zapora boczna Miszkowice, urządzenia zrzutowe, jak również ujęcie wody wodociągowej (nie eksploatowane). Rok oddania do eksploatacji ,54/Bóbr Bukówka dolnośląskie/kamienna Góra Pojemność zbiornika przy NPP [mln m 3 ] 12,92 Pojemność zbiornika przy Max PP [mln m 3 ] 16,79 Powierzchnia zbiornika przy Max PP[ha] 199 Odpływ dozwolony [m 3 /s] 8 Moc instalowana elektrowni [kw] 109 Zasilanie wodociągu m. Wałbrzycha; ochrona 5
