1 Architektura Inwestycja J.M. Pracownia Projektowa Justyna Mikołajczak ul. Wieśniacza Gniezno tel EGZ. 1 Gniezno, Modernizacja zabytkowego dworu w Skrzynkach na potrzeby ośrodka szkoleniowo konferencyjnego dla Powiatu Poznańskiego. PROJEKT REMONTU BOISKA SPORTOWEGO INWESTYCJA: REMONT BOISKA SPORTOWEGO INWESTOR: POWIAT POZNAŃSKI UL. JACKOWSKIEGO 18, POZNAŃ ADRES BUDOWY: M. SKRZYNKI, GM. STĘSZEW, PLAC PARKOWY 1 DZIAŁKI 130/1, 130/3, 130/15, 130/16, 130/17, 130/18, 130/19 projektowała: mgr inż. arch. Justyna Mikołajczak

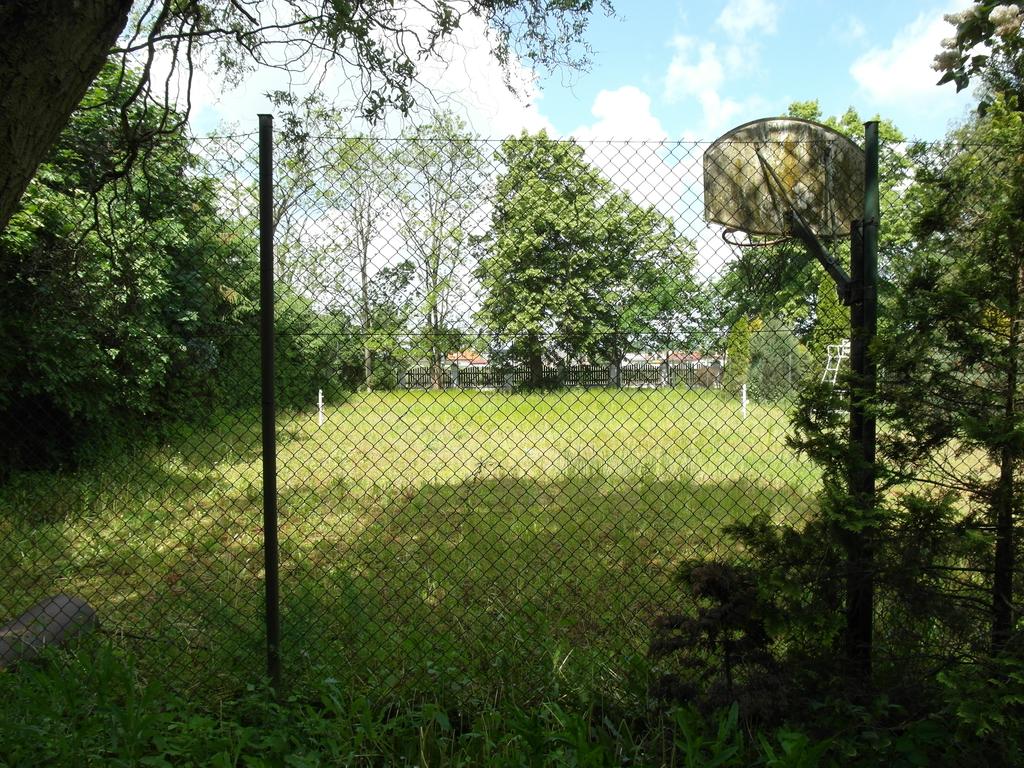

2 Gniezno 20 września 2017r. nr strony 1 OPIS TECHNICZNY DO TECHNOLOGII BOISK TERENOWYCH Z WYKAZEM WYPOSAŻENIA PROJEKT REMONTU BOISKA SPORTOWEGO 1. DANE EWIDENCYJNE Inwestycja: REMONT, ZMIANA SPOSOBU UŻYTKOWANIA, PRZEBUDOWA I ROZBUDOWA ZABYTKOWEGO DWORU W SKRZYNKACH NA POTRZEBY OŚRODKA SZKOLENIOWO KONFERENCYJNEGO DLA POWIATU POZNAŃSKIEGO, Adres: MIEJSCOWOŚĆ SKRZYNKI, GM. STĘSZEW, PLAC PARKOWY 1, DZIAŁKI NR 130/1, 130/3, 130/15, 130/16, 130/17, 130/18, 130/19 Inwestor: POWIAT POZNAŃSKI, UL. JACKOWSKIEGO 18, POZNAŃ 2. PODSTAWA OPRACOWANIA Specyfikacja zamówienia publicznego, Szczegółowe wytyczne inwestora, Katalogi wyposażenia firm, Rzut w skali 1:100, Wizja lokalna w terenie, 3. PRZEDMIOT OPRACOWANIA: Boisko wielofunkcyjne terenowe do siatkówki, koszykówki i tenisa wraz z wyposażeniem Wykaz wyposażenia z usytuowaniem urządzeń sportowych. Ogrodzenie 4. OPIS STANU ISTNIEJĄCEGO BOISKA CEGLANEGO Istniejący kort tenisowy o nawierzchni ceglanej przewidziany jest w całości do rozbiórki z uwagi na zły stan techniczny. Niepielęgnowana i nieużywana nawierzchnia ceglana uległa zniszczeniu przez przerastające rośliny. Ogrodzenie jest przerdzewiałe i niekompletne. Nawierzchnia ceglana wraz z podbudową w całości do usunięcia, ogrodzenie do demontażu. Należy odbudować boisko z zachowaniem istniejących poziomów.

3 Gniezno 20 września 2017r. nr strony 2 OPIS TECHNICZNY DO TECHNOLOGII BOISK TERENOWYCH Z WYKAZEM WYPOSAŻENIA 5. TECHNOLOGIA SPORTOWA BOISKA Nawierzchnia poliuretanowa 666 m² (18x37m) WYPOSAŻENIE BOISKA SIATKÓWKA rys. nr 2 słupki do siatkówki, profil aluminiowy, owalny 80x120cm, mocowane w tulejach, mechanizm naciągowy przesuwny, płynna regulacja wysokości siatki, siatka do siatkówki. Posiadająca linkę kevlarową, boczne wzmocnienia, górna część siatki powinna być obszyta białą taśmą o szerokości 7cm, a dolna 5cm. Mocowana do słupków linkami naprężającymi w 6punktach, antenki jednoczęściowe, stanowisko sędziowskie, posiadające regulację wysokości podestu oraz trzy punkty mocowania do słupka, rama z pokrywą podłogową (dekiel), do wszystkich nawierzchni, tuleja mocująca w podłożu do słupków aluminiowa, olinowanie stałe kolorem białym. WYPOSAŻENIE BOISKA KOSZYKÓWKA rys. nr 3 zestawy konstrukcji do mocowania tablic: zestawy dwusłupowe wys. 300cm profil 10x10cm z wysięgnikami 1,6m mocowane w tulejach, dodatkowy zestaw tulei zamocowany na końcu boiska. (możliwość przenoszenia zestawu z tablicami w przypadku wykorzystywania kortu tenisowego)

4 Gniezno 20 września 2017r. nr strony 3 OPIS TECHNICZNY DO TECHNOLOGII BOISK TERENOWYCH Z WYKAZEM WYPOSAŻENIA komplet tablic 2x: 105x180cm, obręcz do koszykówki wzmocniona, boczne wzmocnienia blachą 4 mm, wytrzymałość na obciążenie statyczne 280 kg, cynkowana ogniowo, odporna na czynniki atmosferyczne, przeznaczona na obiekty otwarte, siateczka łańcuchowa (8punktów mocowania), cynkowana ogniowo. WYPOSAŻENIE BOISKA TENIS ZIEMNY rys. nr 4 zestaw słupków: profil aluminiowy, kwadratowy 80x80mm, mocowane w tulejach, mechanizm naciągowy wewnątrz słupka, tuleja mocująca w podłożu, aluminiowa, do słupków, siatka do tenisa ziemnego, taśma środkowa wraz z mocowaniem do podłoża, stanowisko sędziowskie, konstrukcja stalowa, składana z możliwością montażu do podłoża na obiektach otwartych, WYPOSAŻENIE DODATKOWE piłkochwyty w szczytach boiska wys. 4m, ogrodzenie wys. 1,6m z furtką wejściową, siedziska wykonane metodą wtryskową z wysokiej jakości stabilizowanego polipropylenu łączone w segmenty długości 2,5 m po 5 siedzisk łącznie 10 siedzisk, oświetlenie boiska wg projektu elektrycznego. 6. NAWIERZCHNIA BOISKA OPIS NAWIERZCHNI SPORTOWEJ POLIURETANOWEJ Przed przystąpieniem do przebudowy należy usunąć istniejące warstwy nawierzchni ceglanej Charakterystyka nawierzchni: Nawierzchnia sportowa, poliuretanowogumowa o grubości warstwy 814mm wersja podstawowa, wymagająca podbudowy warstwy elastycznej (mieszanina granulatu gumowego, kruszywa oraz poliuretanu). Nawierzchnia ta jest przepuszczalna dla wody, o zwartej strukturze. Składa się ona z granulatu

5 Gniezno 20 września 2017r. nr strony 4 OPIS TECHNICZNY DO TECHNOLOGII BOISK TERENOWYCH Z WYKAZEM WYPOSAŻENIA EPDM o granulacji 14mm, połączonego lepiszczem poliuretanowym. Układana jest mechanicznie, bezspoinowo, przy pomocy rozkładarki mas poliuretanowych. Nawierzchnia sportowa służy do pokrywania nawierzchni boisk wielofunkcyjnych, szkolnych, placów rekreacji ruchowej. Boisko będzie pełnić rolę rekreacyjną o małym natężeniu użytkowania. Z uwagi na przepuszczalne dla wody warstwy boiska, nie ma potrzeby wykonywania dodatkowych spadków nawierzchni. Posiada Atest Higieniczny PZH, Aprobatę ITB oraz spełnia wymogi IAAF. Tabela nr 1 wymagane parametry nawierzchni: Poz. Określenie parametru, jednostka Wartość wymagania 1. Masa powierzchniowa nawierzchni ( kg/m 2 ) 12,0 0,5 2. Wytrzymałość na rozciąganie (MPa) 0,60 3. Wydłużenie względne przy rozciąganiu (%) Wytrzymałość na rozdzieranie (N) Ścieralność (mm) 0,09 6. Twardość według metody Shore a. A (Sh. A ) 55 5 Odporność na działanie zmiennych cykli 7. hydrotechnicznych: o przyrostem masy (%) 0,65 o zmianą wyglądu zewnętrznego bez zmian Mrozoodporność: 8. o przyrostem masy (%) 0,75 o wygląd powierzchni po badaniu bez zmian Przyczepność do podkładu (MPa) o o o o o betonowego asfaltobetonowego z mieszaniny kruszywa kwarcowego, granulatu gumowego i spoiwa PU Współczynnik tarcia kinetycznego powierzchni: w stanie suchym w stanie mokrym Odporność na sztuczne starzenie, ( stopień w skali szarej) Odporność na uderzenie: o powierzchnia odcisku kulki ( mm 2 ) o stan powierzchni 0,6 0,5 0,5 0,35 0,30 5 ( bez zmian ) brak wgnieceń i spękań 13 Zmiana wymiarów po działaniu temperatury +60 o C (%) 0,03

6 Gniezno 20 września 2017r. nr strony 5 OPIS TECHNICZNY DO TECHNOLOGII BOISK TERENOWYCH Z WYKAZEM WYPOSAŻENIA 6.2. Podbudowa Nawierzchnia wymaga podbudowy przepuszczalnej wielowarstwowej zgodnie z pkt Podłoże powinno być wolne od zanieczyszczeń organicznych, kurzu, błota, piasku itp. Nie może być zaolejone Wymagane dokumenty dotyczące nawierzchni Aprobata lub Rekomendacja ITB Atest Higieniczny PZH Karta techniczna systemu Autoryzacja producenta systemu Badania na zawartość pierwiastków śladowych Deklaracja zgodności (dokument odbiorowy) 6.4. Konstrukcja nawierzchni: nawierzchnia syntetyczna poliuretanowa gr. 14 mm warstwa elastyczna (mieszanina granulatu gumowego, kruszywa oraz poliuretanu) gr. 35mm warstwa wyrównawcza kamienna 0 4 mm gr. 5 cm kruszywo łamane (kruszone) stabilizowane mech. 430 mm gr. 15 cm piasek zagęszczony do Id > 0,5 gr. 15 cm grunt rodzimy (podane grubości warstw odnoszą się do grubości po zagęszczeniu) Nawierzchnie obramowane będą obrzeżem betonowym 8 x 30cm. ZESTAWIENIE WYPSAŻENIA Nazwa Wymiary nr [cm] Ilość I SIATKÓWKA 1 Słupki do siatkówki aluminiowe w kom. z napinaczami i wpustami 80x80 komp 2 osłona słupek do siatkówki 2 3 Siatka do siatkówki 1 4 Antenki do siatkówki para 5 Dekiel podłogowy duży 2

7 Gniezno 20 września 2017r. nr strony 6 OPIS TECHNICZNY DO TECHNOLOGII BOISK TERENOWYCH Z WYKAZEM WYPOSAŻENIA II KOSZYKÓWKA 6 Tablice do koszykówki turniejowe na obiekty otwarte 180x Zestaw dwusłupowy do mocowania tablic wysięg 1,6m 2 8 Tuleje montażowe 8 9 Obręcz do koszykówki cynkowana 2 10 Siatka łańcuchowa do obręczy 2 III TENIS 11 Słupek do tenisa 2 12 Tuleja mocująca słupek w podłożu 2 13 Siatka do tenisa 1 14 Stanowisko sędziowskie 1 15 Taśma środkowa 1 IV SIEDZISKA 16 Siedziska z tworzywa poliamidowego z oparciem 2,5m 2 17 Konstrukcja z profili stalowych ocynkowanych mocowane do ławy fundamentowej 2 V OGRODZENIE 18 Piłkochwyt wys. 4m 36mb 19 Płot 1,6m z furtką wejściową 1,2m 37mb Opracowała:

8 TULEJA MONTAŻOWE SŁUPKA DO TENISA OGRODZENIE WYS. 1,6m FURTKA WEJŚCIOWA SZER. 1,2m TULEJA MONTAŻOWE SŁUPKA DO SIATKÓWKI TABLICA DO KOSZYKÓWKI 105x180cm TABLICA DO KOSZYKÓWKI 105x180cm TULEJE MONTAŻOWE STOJAKA DO KOSZYKÓWKI TULEJE MONTAŻOWE STOJAKA DO KOSZYKÓWKI TULEJE MONTAŻOWE TULEJE MONTAŻOWE PIŁOCHWYT WYS. 4m TULEJA MONTAŻOWE SŁUPKA DO SIATKÓWKI PIŁKOCHWYT WYS. 4m TULEJA MONTAŻOWE SŁUPKA DO TENISA ISTNIEJĄCE OGRODZENIE BETONOWE DO MALOWANIA FARBĄ ELEWACYJNĄ KOL. BIEL WAPIENNA ul. Wieśniacza 9, Gniezno kom , jm_pracownia@op.pl Branża: ARCHITEKTURA Stadium dokumentacji: PROJEKT WYKONAWCZY Inwestor: Adres budowy: Nazwa inwestycji: Projektant: Treść rysynku: Data opracowania POWIAT POZNAŃSKI, UL. JACKOWSKIEGO 18, POZNAŃ M. SKRZYNKI, GM. STĘSZEW, PLAC PARKOWY 1, DZIAŁKI NR 130/1, 130/3, 130/15, 130/16, 130/17, 130/18, 130/19 REMONT, ZMIANA SPOSOBU UŻYTKOWANIA, PRZEBUDOWA I ROZBUDOWA ZABYTKOWEGO DWORU W SKRZYNKACH NA POTRZEBY OŚRODKA SZKOLENIOWOKONFERENCYJNEGO DLA POWIATU POZNAŃSKIEGO mgr inż. arch. Justyna Mikołajczak upr. budowlane do projektownia bez ograniczeńw specjalności architektonicznej nr ewid. 7131/6/P/2005 BOISKO WIELOFUNKCYJNE KOLORYSTYKA I WYPOSAŻENIE nr rysunku 01 skala 1:100

9 POLE ATAKU POLE OBRONY LINIA KOŃCOWA LINIA ŚRODKOWA LINIA ATAKU SŁUPEK 80X80mm Branża: Inwestor: Adres budowy: Nazwa inwestycji: ARCHITEKTURA Stadium dokumentacji: ul. Wieśniacza 9, Gniezno kom , jm_pracownia@op.pl PROJEKT WYKONAWCZY POWIAT POZNAŃSKI, UL. JACKOWSKIEGO 18, POZNAŃ M. SKRZYNKI, GM. STĘSZEW, PLAC PARKOWY 1, DZIAŁKI NR 130/1, 130/3, 130/15, 130/16, 130/17, 130/18, 130/19 REMONT, ZMIANA SPOSOBU UŻYTKOWANIA, PRZEBUDOWA I ROZBUDOWA ZABYTKOWEGO DWORU W SKRZYNKACH NA POTRZEBY OŚRODKA SZKOLENIOWOKONFERENCYJNEGO DLA POWIATU POZNAŃSKIEGO LINIE GR. 5cm W KOLORZE ŻÓŁTYM Projektant: Treść rysynku: Data opracowania mgr inż. arch. Justyna Mikołajczak BOISKO DO SIATKÓWKI upr. budowlane do projektownia bez ograniczeńw specjalności architektonicznej nr ewid. 7131/6/P/ nr rysunku 02 skala 1:100

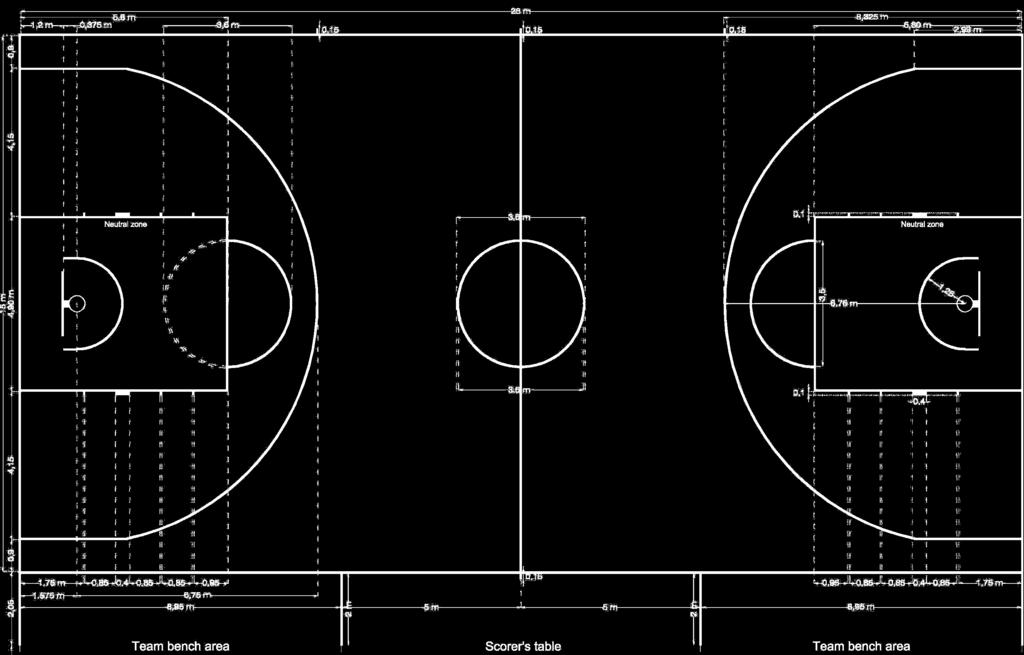

10 Branża: Inwestor: Adres budowy: Nazwa inwestycji: ARCHITEKTURA Stadium dokumentacji: ul. Wieśniacza 9, Gniezno kom , PROJEKT WYKONAWCZY POWIAT POZNAŃSKI, UL. JACKOWSKIEGO 18, POZNAŃ M. SKRZYNKI, GM. STĘSZEW, PLAC PARKOWY 1, DZIAŁKI NR 130/1, 130/3, 130/15, 130/16, 130/17, 130/18, 130/19 REMONT, ZMIANA SPOSOBU UŻYTKOWANIA, PRZEBUDOWA I ROZBUDOWA ZABYTKOWEGO DWORU W SKRZYNKACH NA POTRZEBY OŚRODKA SZKOLENIOWOKONFERENCYJNEGO DLA POWIATU POZNAŃSKIEGO LINIE GR. 5cm W KOLORZE CZARNYM Projektant: Treść rysynku: Data opracowania mgr inż. arch. Justyna Mikołajczak BOISKO DO KOSZYKÓWKI upr. budowlane do projektownia bez ograniczeńw specjalności architektonicznej nr ewid. 7131/6/P/ nr rysunku 03 skala 1:100

11 Branża: Inwestor: Adres budowy: Nazwa inwestycji: ARCHITEKTURA Stadium dokumentacji: ul. Wieśniacza 9, Gniezno kom , jm_pracownia@op.pl PROJEKT WYKONAWCZY POWIAT POZNAŃSKI, UL. JACKOWSKIEGO 18, POZNAŃ M. SKRZYNKI, GM. STĘSZEW, PLAC PARKOWY 1, DZIAŁKI NR 130/1, 130/3, 130/15, 130/16, 130/17, 130/18, 130/19 REMONT, ZMIANA SPOSOBU UŻYTKOWANIA, PRZEBUDOWA I ROZBUDOWA ZABYTKOWEGO DWORU W SKRZYNKACH NA POTRZEBY OŚRODKA SZKOLENIOWOKONFERENCYJNEGO DLA POWIATU POZNAŃSKIEGO LINIE GR. 5cm W KOLORZE BIAŁYM Projektant: Treść rysynku: Data opracowania mgr inż. arch. Justyna Mikołajczak KORT TENISOWY upr. budowlane do projektownia bez ograniczeńw specjalności architektonicznej nr ewid. 7131/6/P/ nr rysunku 04 skala 1:100

12 PIŁKOCHWYT O WYS. 4 m DŁUGOŚĆ CAŁKOWITA 2x18=36m 8 x PRZĘSŁO O DŁ. 450 cm RZUT siatka powlekana 5x5cm słupek stalowy śred. 100mm ocynkowany malowany proszkowo kol. zielony RAL 6010 PRZEKRÓJ AA DŁUGOŚĆ CAŁKOWITA 86m PIŁKOCHWYT O WYS. 4 m słupek stalowy śred. 100mm ocynkowany malowany proszkowo kol. zielony RAL 6010 PIŁKOCHWYT O WYS. 4 m PRZEKRÓJ BB DŁUGOŚĆ CAŁKOWITA 86m drut naprężający stalowy 2,8mm kol. RAL 6010 siatka powlekana 5x5cm kol. zielony RAL 6010 opornik 6x100cm na podbudowie betonowej B20 podbudowa pod krawężnik 40 fundament słupa beton B25 40 PŁOT O WYS. 1,6 m DŁUGOŚĆ CAŁKOWITA 37m Branża: Inwestor: Adres budowy: Nazwa inwestycji: Projektant: Treść rysynku: Data opracowania ARCHITEKTURA nr rysunku Stadium dokumentacji: mgr inż. arch. Justyna Mikołajczak Ogrodzenie boiska ul. Wieśniacza 9, Gniezno kom , jm_pracownia@op.pl POWIAT POZNAŃSKI, UL. JACKOWSKIEGO 18, POZNAŃ M. SKRZYNKI, GM. STĘSZEW, PLAC PARKOWY 1 DZIAŁKI 130/1, 130/3, 130/15, 130/16, 130/17, 130/18, 130/19 REMONT, ZMIANA SPOSOBU UŻYTKOWANIA, PRZEBUDOWA I ROZBUDOWA ZABYTKOWEGO DWORU W SKRZYNKACH NA POTRZEBY OŚRODKA SZKOLENIOWOKONFERENCYJNEGO DLA POWIATU POZNAŃSKIEGO upr. budowlane do projektownia bez ograniczeńw specjalności architektonicznej nr ewid. 7131/6/P/ PROJEKT WYKONAWCZY skala :50

13 15,0 15,0 5,0 3,5 1,3 NAWIERZCHNIA SYNTETYCZNA POLIURETANOWA Z OBRZEŻEM BETONOWYM 8x30cm nawierzchnia syntetyczna poliuretanowa gr. 14 mm warstwa elastyczna (mieszanina granulatu gumowego, kruszywa oraz poliuretanu) gr. 35mm warstwa wyrównawcza kamienna 0 4 mm gr. 5 cm kruszywo łamane (kruszone) stabilizowane mech. 430 mm gr. 15 cm piasek zagęszczony do Id > 0,5 gr. 15 cm grunt rodzimy (podane grubości warstw odnoszą się do grubości po zagęszczeniu) OBRZEŻE BETONOWE 8x30cm PODKŁAD BETONOWY B10 ŁAWA BETONOWA B15 Branża: Inwestor: Adres budowy: Nazwa inwestycji: Projektant: Treść rysynku: Data opracowania ARCHITEKTURA nr rysunku Stadium dokumentacji: mgr inż. arch. Justyna Mikołajczak Detal nawierzni sportowej ul. Wieśniacza 9, Gniezno kom , jm_pracownia@op.pl POWIAT POZNAŃSKI, UL. JACKOWSKIEGO 18, POZNAŃ M. SKRZYNKI, GM. STĘSZEW, PLAC PARKOWY 1 DZIAŁKI 130/1, 130/3, 130/15, 130/16, 130/17, 130/18, 130/19 REMONT, ZMIANA SPOSOBU UŻYTKOWANIA, PRZEBUDOWA I ROZBUDOWA ZABYTKOWEGO DWORU W SKRZYNKACH NA POTRZEBY OŚRODKA SZKOLENIOWOKONFERENCYJNEGO DLA POWIATU POZNAŃSKIEGO upr. budowlane do projektownia bez ograniczeńw specjalności architektonicznej nr ewid. 7131/6/P/ PROJEKT WYKONAWCZY skala :10
