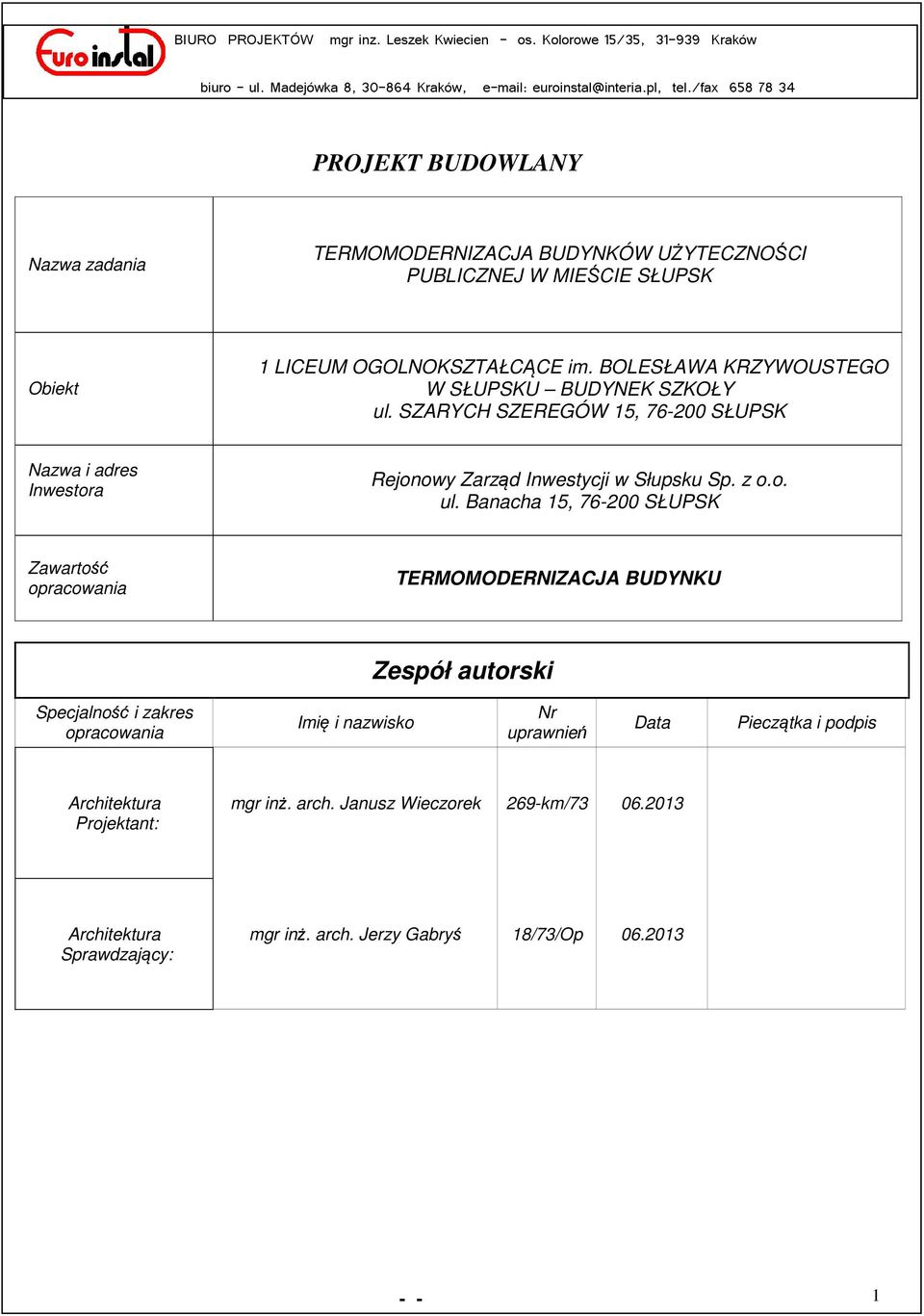

1 BIURO PROJEKTÓW mgr inz. Leszek Kwiecien os. Kolorowe 15/35, Kraków biuro - ul. Madejówka 8, Kraków, euroinstal@interia.pl, tel./fax PROJEKT BUDOWLANY Nazwa zadania TERMOMODERNIZACJA BUDYNKÓW UŻYTECZNOŚCI PUBLICZNEJ W MIEŚCIE SŁUPSK Obiekt 1 LICEUM OGOLNOKSZTAŁCĄCE im. BOLESŁAWA KRZYWOUSTEGO W SŁUPSKU BUDYNEK SZKOŁY ul. SZARYCH SZEREGÓW 15, SŁUPSK Nazwa i adres Inwestora Rejonowy Zarząd Inwestycji w Słupsku Sp. z o.o. ul. Banacha 15, SŁUPSK Zawartość opracowania TERMOMODERNIZACJA BUDYNKU Zespół autorski Specjalność i zakres opracowania Imię i nazwisko Nr uprawnień Data Pieczątka i podpis Architektura Projektant: mgr inż. arch. Janusz Wieczorek 269-km/ Architektura Sprawdzający: mgr inż. arch. Jerzy Gabryś 18/73/Op

BOLESŁAWA KRZYWOUSTEGO W SŁUPSKU BUDYNEK SZKOŁY ul.

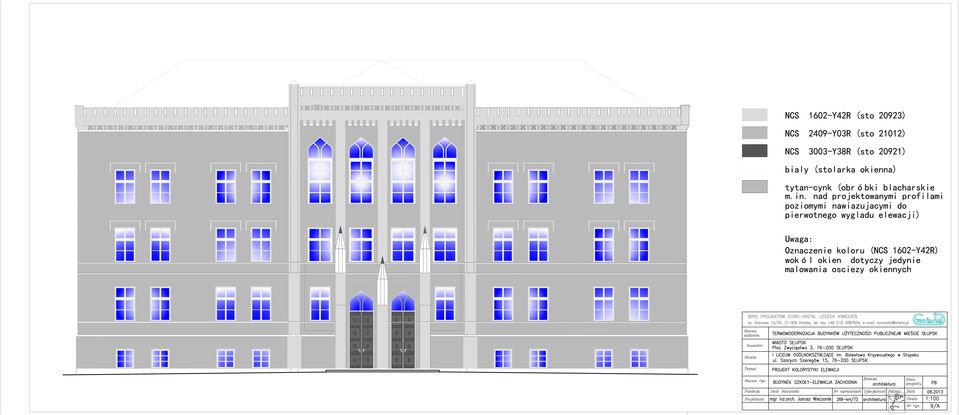

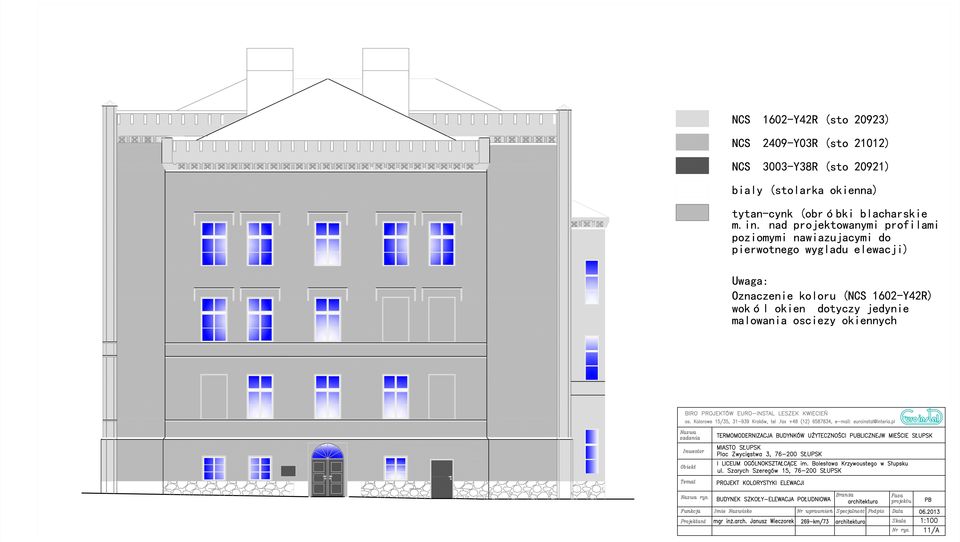

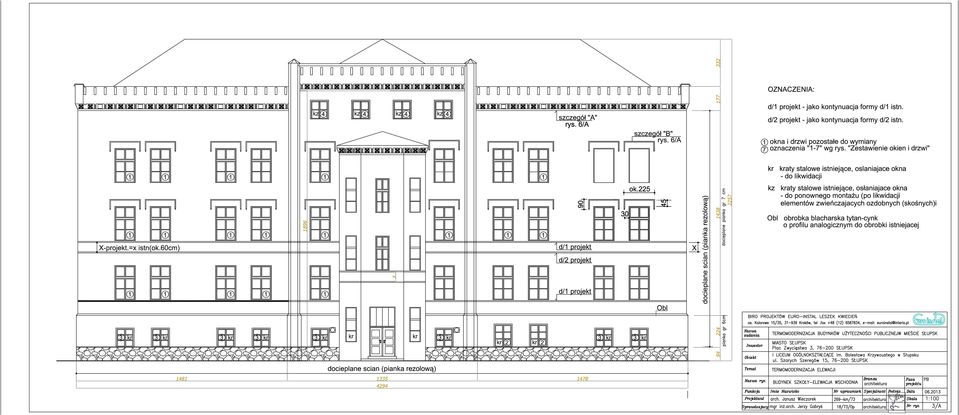

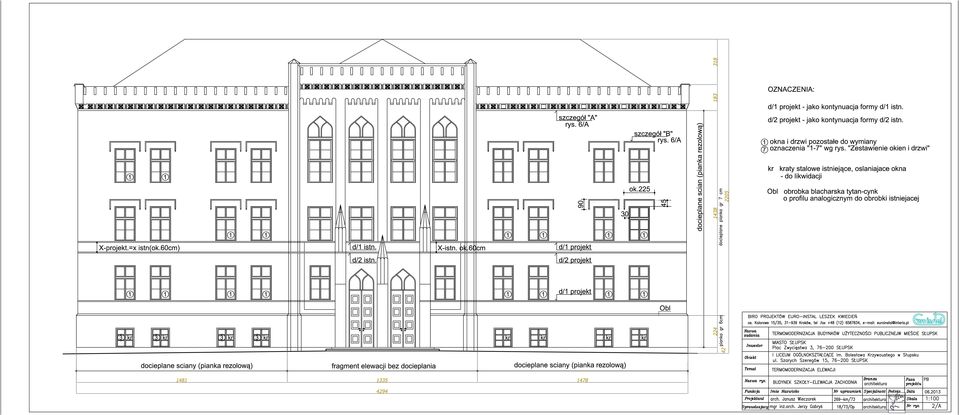

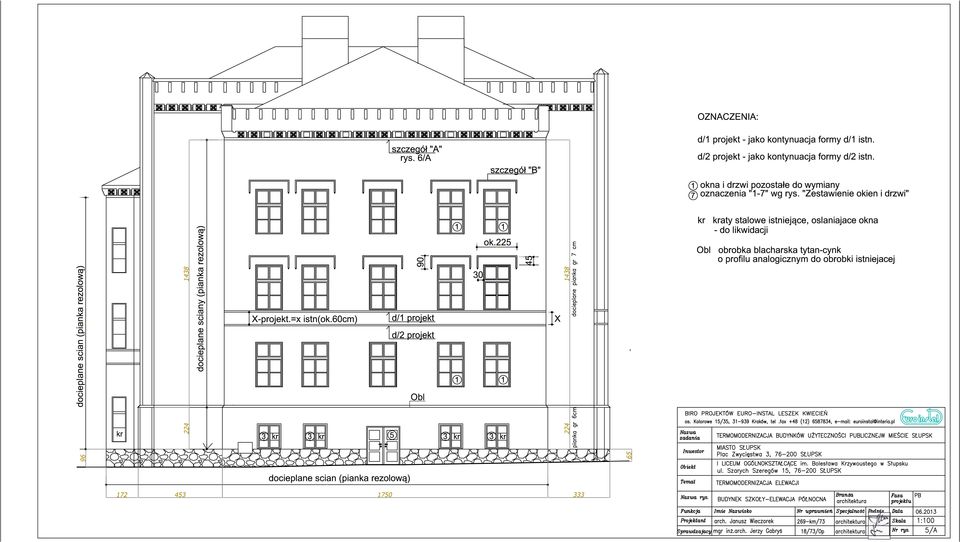

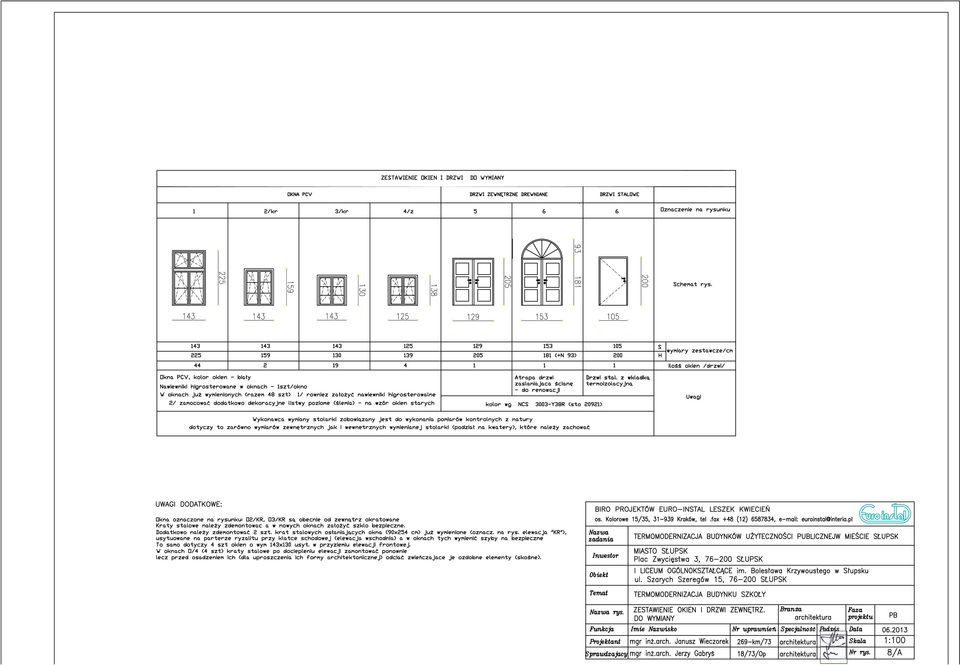

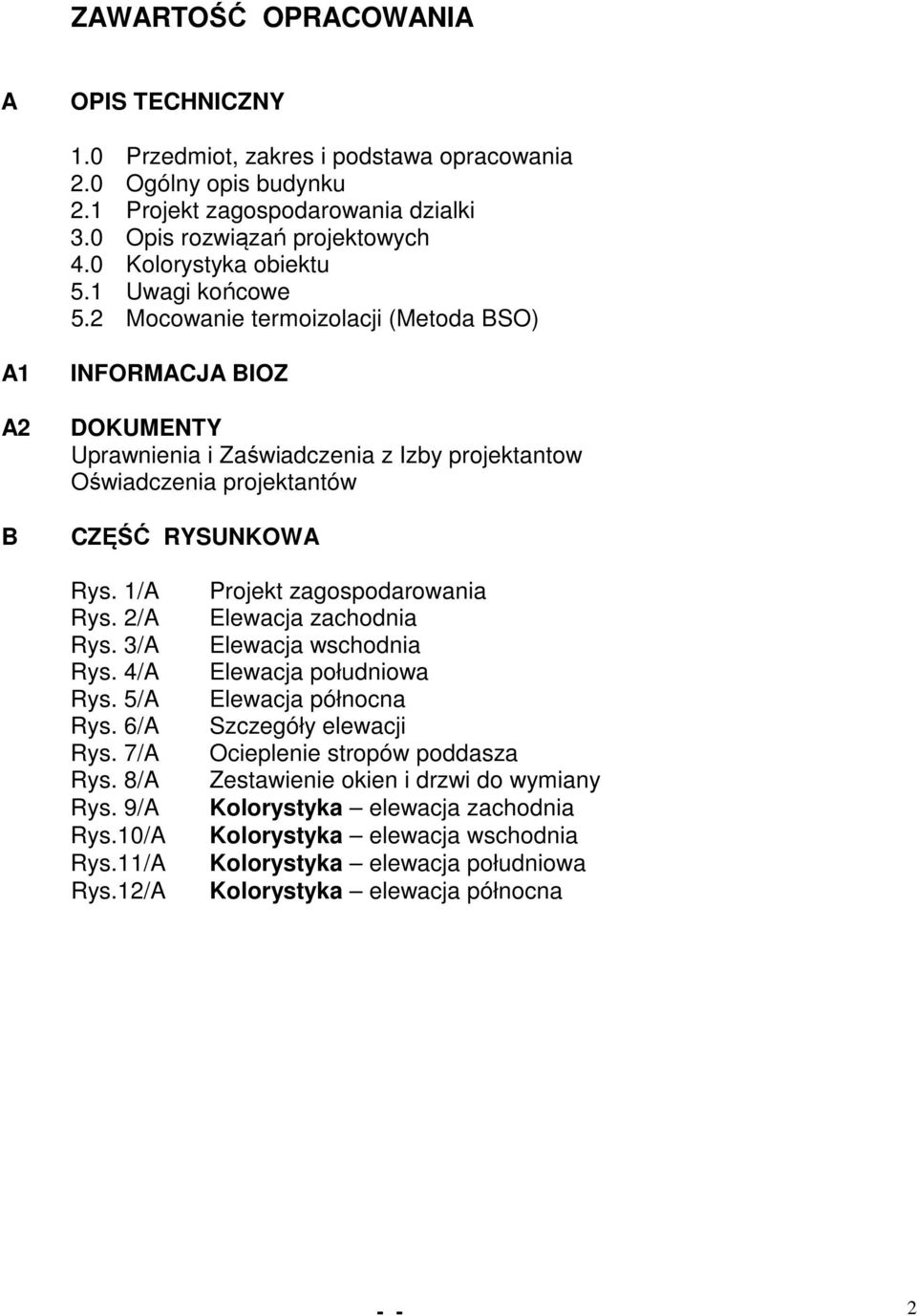

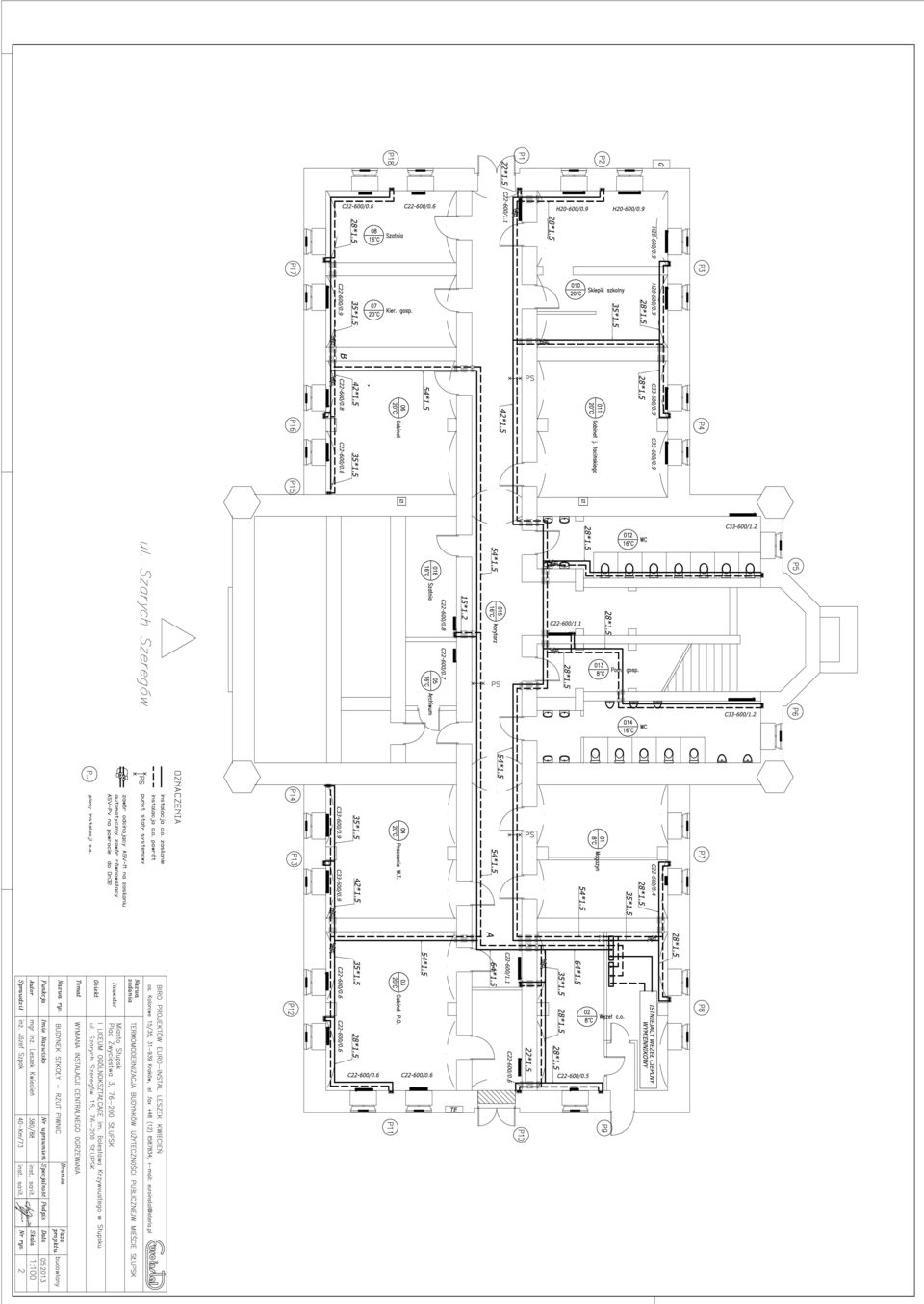

2 ZAWARTOŚĆ OPRACOWANIA A OPIS TECHNICZNY 1.0 Przedmiot, zakres i podstawa opracowania 2.0 Ogólny opis budynku 2.1 Projekt zagospodarowania dzialki 3.0 Opis rozwiązań projektowych 4.0 Kolorystyka obiektu 5.1 Uwagi końcowe 5.2 Mocowanie termoizolacji (Metoda BSO) A1 A2 B INFORMACJA BIOZ DOKUMENTY Uprawnienia i Zaświadczenia z Izby projektantow Oświadczenia projektantów CZĘŚĆ RYSUNKOWA Rys. 1/A Rys. 2/A Rys. 3/A Rys. 4/A Rys. 5/A Rys. 6/A Rys. 7/A Rys. 8/A Rys. 9/A Rys.10/A Rys.11/A Rys.12/A Projekt zagospodarowania Elewacja zachodnia Elewacja wschodnia Elewacja południowa Elewacja północna Szczegóły elewacji Ocieplenie stropów poddasza Zestawienie okien i drzwi do wymiany Kolorystyka elewacja zachodnia Kolorystyka elewacja wschodnia Kolorystyka elewacja południowa Kolorystyka elewacja północna - - 2

2 Mocowanie termoizolacji (Metoda BSO) A1 A2 B INFORMACJA BIOZ DOKUMENTY Uprawnienia i Zaświadczenia z Izby projektantow Oświadczenia projektantów CZĘŚĆ RYSUNKOWA Rys. 1/A Rys. 2/A Rys. 3/A Rys.

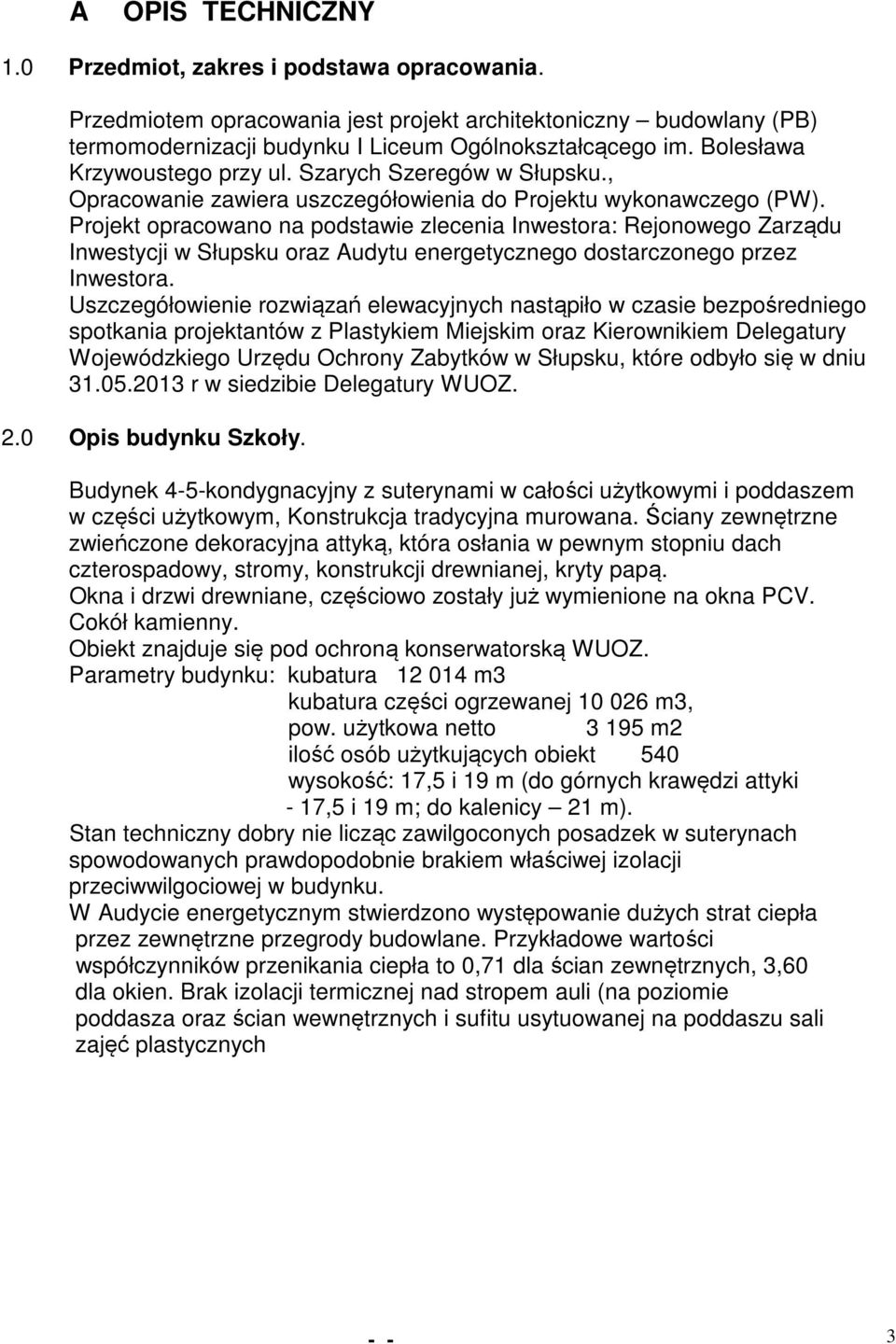

3 A OPIS TECHNICZNY 1.0 Przedmiot, zakres i podstawa opracowania. Przedmiotem opracowania jest projekt architektoniczny budowlany (PB) termomodernizacji budynku I Liceum Ogólnokształcącego im. Bolesława Krzywoustego przy ul. Szarych Szeregów w Słupsku., Opracowanie zawiera uszczegółowienia do Projektu wykonawczego (PW). Projekt opracowano na podstawie zlecenia Inwestora: Rejonowego Zarządu Inwestycji w Słupsku oraz Audytu energetycznego dostarczonego przez Inwestora. Uszczegółowienie rozwiązań elewacyjnych nastąpiło w czasie bezpośredniego spotkania projektantów z Plastykiem Miejskim oraz Kierownikiem Delegatury Wojewódzkiego Urzędu Ochrony Zabytków w Słupsku, które odbyło się w dniu r w siedzibie Delegatury WUOZ. 2.0 Opis budynku Szkoły. Budynek 4-5-kondygnacyjny z suterynami w całości użytkowymi i poddaszem w części użytkowym, Konstrukcja tradycyjna murowana. Ściany zewnętrzne zwieńczone dekoracyjna attyką, która osłania w pewnym stopniu dach czterospadowy, stromy, konstrukcji drewnianej, kryty papą. Okna i drzwi drewniane, częściowo zostały już wymienione na okna PCV. Cokół kamienny. Obiekt znajduje się pod ochroną konserwatorską WUOZ. Parametry budynku: kubatura m3 kubatura części ogrzewanej m3, pow. użytkowa netto m2 ilość osób użytkujących obiekt 540 wysokość: 17,5 i 19 m (do górnych krawędzi attyki - 17,5 i 19 m; do kalenicy 21 m). Stan techniczny dobry nie licząc zawilgoconych posadzek w suterynach spowodowanych prawdopodobnie brakiem właściwej izolacji przeciwwilgociowej w budynku. W Audycie energetycznym stwierdzono występowanie dużych strat ciepła przez zewnętrzne przegrody budowlane. Przykładowe wartości współczynników przenikania ciepła to 0,71 dla ścian zewnętrznych, 3,60 dla okien. Brak izolacji termicznej nad stropem auli (na poziomie poddasza oraz ścian wewnętrznych i sufitu usytuowanej na poddaszu sali zajęć plastycznych - - 3

Projekt opracowano na podstawie zlecenia Inwestora: Rejonowego Zarządu Inwestycji w Słupsku oraz Audytu energetycznego dostarczonego przez Inwestora.

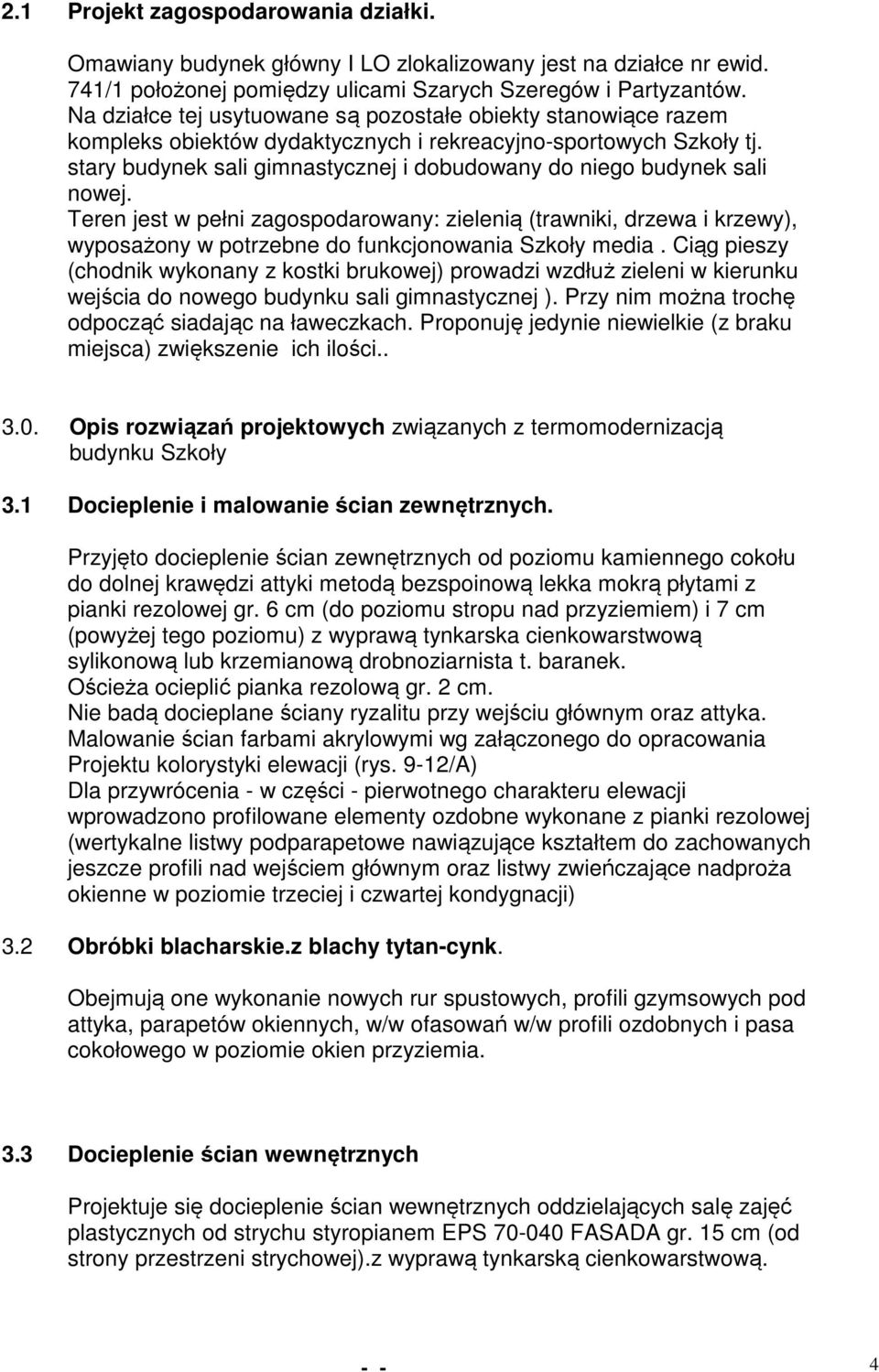

4 2.1 Projekt zagospodarowania działki. Omawiany budynek główny I LO zlokalizowany jest na działce nr ewid. 741/1 położonej pomiędzy ulicami Szarych Szeregów i Partyzantów. Na działce tej usytuowane są pozostałe obiekty stanowiące razem kompleks obiektów dydaktycznych i rekreacyjno-sportowych Szkoły tj. stary budynek sali gimnastycznej i dobudowany do niego budynek sali nowej. Teren jest w pełni zagospodarowany: zielenią (trawniki, drzewa i krzewy), wyposażony w potrzebne do funkcjonowania Szkoły media. Ciąg pieszy (chodnik wykonany z kostki brukowej) prowadzi wzdłuż zieleni w kierunku wejścia do nowego budynku sali gimnastycznej ). Przy nim można trochę odpocząć siadając na ławeczkach. Proponuję jedynie niewielkie (z braku miejsca) zwiększenie ich ilości Opis rozwiązań projektowych związanych z termomodernizacją budynku Szkoły 3.1 Docieplenie i malowanie ścian zewnętrznych. Przyjęto docieplenie ścian zewnętrznych od poziomu kamiennego cokołu do dolnej krawędzi attyki metodą bezspoinową lekka mokrą płytami z pianki rezolowej gr. 6 cm (do poziomu stropu nad przyziemiem) i 7 cm (powyżej tego poziomu) z wyprawą tynkarska cienkowarstwową sylikonową lub krzemianową drobnoziarnista t. baranek. Ościeża ocieplić pianka rezolową gr. 2 cm. Nie badą docieplane ściany ryzalitu przy wejściu głównym oraz attyka. Malowanie ścian farbami akrylowymi wg załączonego do opracowania Projektu kolorystyki elewacji (rys. 9-12/A) Dla przywrócenia - w części - pierwotnego charakteru elewacji wprowadzono profilowane elementy ozdobne wykonane z pianki rezolowej (wertykalne listwy podparapetowe nawiązujące kształtem do zachowanych jeszcze profili nad wejściem głównym oraz listwy zwieńczające nadproża okienne w poziomie trzeciej i czwartej kondygnacji) 3.2 Obróbki blacharskie.z blachy tytan-cynk. Obejmują one wykonanie nowych rur spustowych, profili gzymsowych pod attyka, parapetów okiennych, w/w ofasowań w/w profili ozdobnych i pasa cokołowego w poziomie okien przyziemia. 3.3 Docieplenie ścian wewnętrznych Projektuje się docieplenie ścian wewnętrznych oddzielających salę zajęć plastycznych od strychu styropianem EPS FASADA gr. 15 cm (od strony przestrzeni strychowej).z wyprawą tynkarską cienkowarstwową

stary budynek sali gimnastycznej i dobudowany do niego budynek sali nowej.

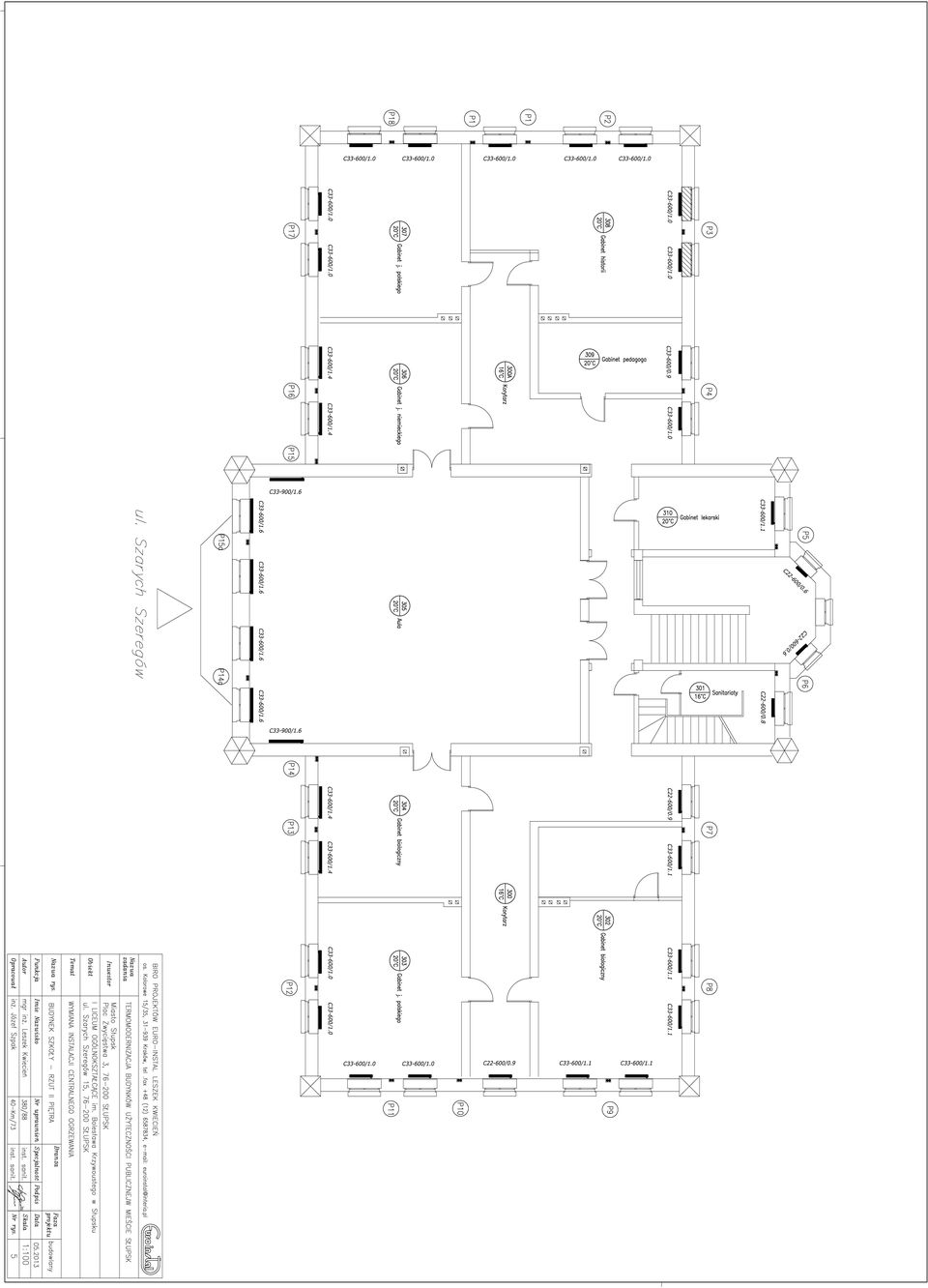

5 3.4 Docieplenie stropów w poziomie poddasza Docieplenie stropu nad aulą Zakres robot obejmuje zerwanie deskowania, demontaż istniejącej polepy, ulożenie folii PE, założenie izolacji z wełny mineralnej L= 0,040 W/mK (URSA DF 40) i osłonięcie jej od góry płytami OSB gr. 15 mm Docieplenie stropu nad salą zajęć plastycznych. Docieplenie wełną mineralną jw. Zakres prac jak w poz , zamiast płyt OSB można położyć w niewielkich odstępach deski gr. 32 mm. 3.5 Wymiana (pozostałych do wymiany) okien drewnianych na okna PCV o wsp. przenikania ciepła U min. 1,115 W/m2xK. Wymagana stolarka bardzo szczelna (a<0,3) Okna należy zamontować z nawiewnikami higrosterowalnymi o wydajności 30m3/h EMM 700. Również w oknach już wymienionych należy zamontować takie nawiewniki. We wszystkich oknach PCV, zarówno te, które zostaną jak i te które zostały już wymienione, należy wykonać poziome listwy ozdobne (ślemia) - - jak w starych oknach drewnianych (zalecenie WUOZ). We wszystkich oknach w przyziemiu budynku oraz na poddaszu (w sali zajęć plastycznych), po zdemontowaniu krat stalowych, należy założyć szyby bezpieczne. W oknach już wymienionych osłoniętych kratami po ich zdemontowaniu należy wymienić szyby na bezpieczne. 3.6 Wymiana i konserwacja drzwi. Projektuje się wymianę 2 szt drzwi zewnętrznych: drewnianych i stalowych. Te ostatnie z wkładką termoizolacyjną. Wymagany wsp U=1,400 W/m2xK. Klasa odporności ogniowej dla drzwi stalowych EI-30.! szt drzwi drewnianych (na elewacji szczytowej, południowej do Renowacji 4.0 Kolorystyka elewacji Malowanie ścian farbami akrylowymi, drzwi stalowych farbami olejnymi a drzwi drewnianych impregnatem barwiącym w barwach przedstawionych w części rysunkowej projektu (rys. 9-12/A) wg palety kolorów NSC. 5.1 Uwagi końcowe: Proponuję wyczyszczenie kamiennego cokołu przez piaskowanie. W dalszym etapie jeśli pozwolą na to środki finansowe należy zastanowić się nad założeniem izolacji przeciwwilgociowej w suterynach (które pełnia w części funkcje pomieszczeń pracy stałej). Dotyczy to izolacji poziomej zarówno ścian (poprzez iniekcję) jak i podłoży posadzek Brak właściwej izolacji generuje również dodatkowe straty ciepła przez zawilgocone przegrody

32 mm. 3.5 Wymiana (pozostałych do wymiany) okien drewnianych na okna PCV o wsp. przenikania ciepła U min. 1,115 W/m2xK.

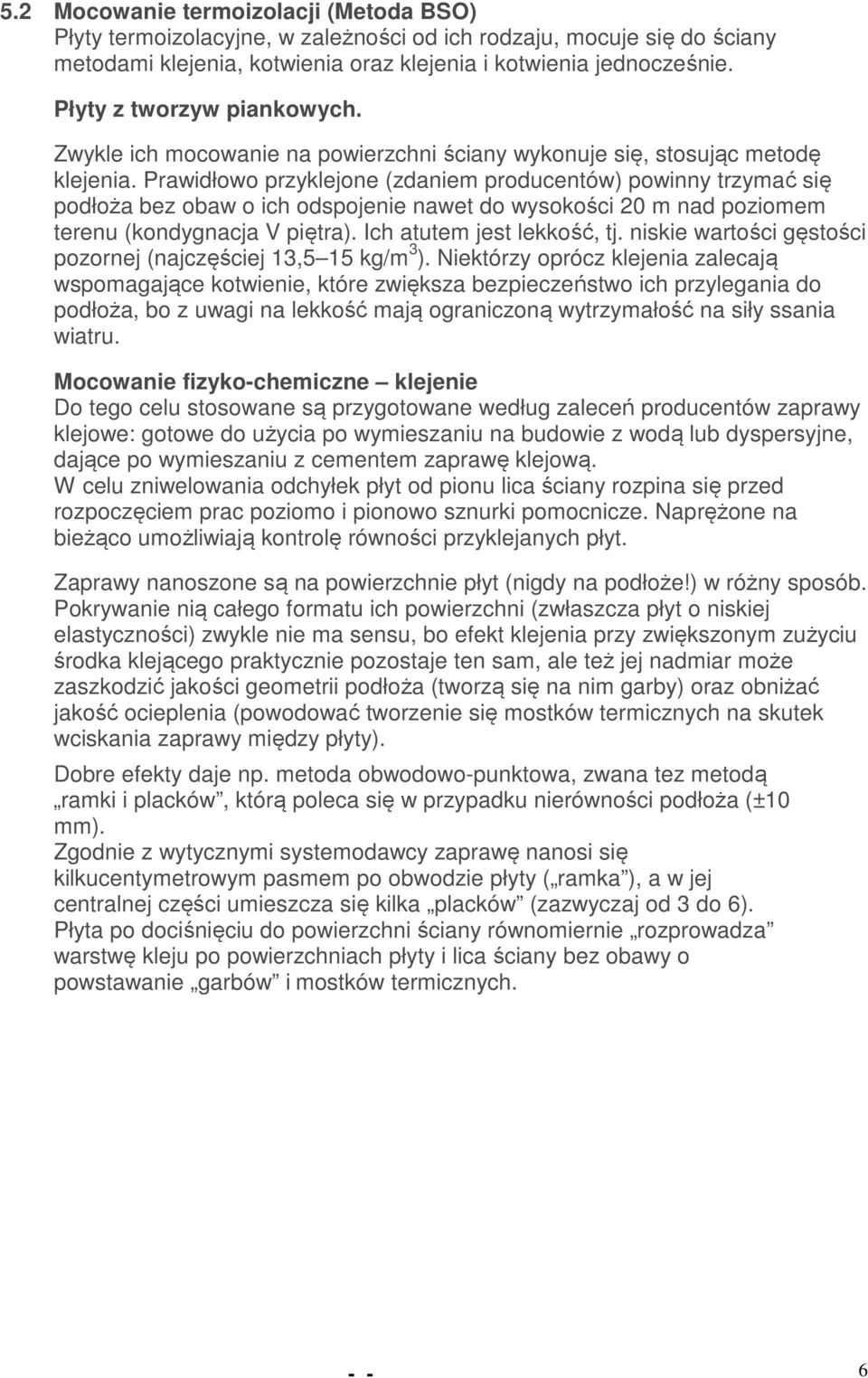

6 5.2 Mocowanie termoizolacji (Metoda BSO) Płyty termoizolacyjne, w zależności od ich rodzaju, mocuje się do ściany metodami klejenia, kotwienia oraz klejenia i kotwienia jednocześnie. Płyty z tworzyw piankowych. Zwykle ich mocowanie na powierzchni ściany wykonuje się, stosując metodę klejenia. Prawidłowo przyklejone (zdaniem producentów) powinny trzymać się podłoża bez obaw o ich odspojenie nawet do wysokości 20 m nad poziomem terenu (kondygnacja V piętra). Ich atutem jest lekkość, tj. niskie wartości gęstości pozornej (najczęściej 13,5 15 kg/m 3 ). Niektórzy oprócz klejenia zalecają wspomagające kotwienie, które zwiększa bezpieczeństwo ich przylegania do podłoża, bo z uwagi na lekkość mają ograniczoną wytrzymałość na siły ssania wiatru. Mocowanie fizyko-chemiczne klejenie Do tego celu stosowane są przygotowane według zaleceń producentów zaprawy klejowe: gotowe do użycia po wymieszaniu na budowie z wodą lub dyspersyjne, dające po wymieszaniu z cementem zaprawę klejową. W celu zniwelowania odchyłek płyt od pionu lica ściany rozpina się przed rozpoczęciem prac poziomo i pionowo sznurki pomocnicze. Naprężone na bieżąco umożliwiają kontrolę równości przyklejanych płyt. Zaprawy nanoszone są na powierzchnie płyt (nigdy na podłoże!) w różny sposób. Pokrywanie nią całego formatu ich powierzchni (zwłaszcza płyt o niskiej elastyczności) zwykle nie ma sensu, bo efekt klejenia przy zwiększonym zużyciu środka klejącego praktycznie pozostaje ten sam, ale też jej nadmiar może zaszkodzić jakości geometrii podłoża (tworzą się na nim garby) oraz obniżać jakość ocieplenia (powodować tworzenie się mostków termicznych na skutek wciskania zaprawy między płyty). Dobre efekty daje np. metoda obwodowo-punktowa, zwana tez metodą ramki i placków, którą poleca się w przypadku nierówności podłoża (±10 mm). Zgodnie z wytycznymi systemodawcy zaprawę nanosi się kilkucentymetrowym pasmem po obwodzie płyty ( ramka ), a w jej centralnej części umieszcza się kilka placków (zazwyczaj od 3 do 6). Płyta po dociśnięciu do powierzchni ściany równomiernie rozprowadza warstwę kleju po powierzchniach płyty i lica ściany bez obawy o powstawanie garbów i mostków termicznych

Prawidłowo przyklejone (zdaniem producentów) powinny trzymać się podłoża bez obaw o ich odspojenie nawet do wysokości 20 m nad poziomem terenu (kondygnacja V piętra). Ich atutem jest lekkość, tj.
