1 Budownictwo ogólne i mieszkaniowe

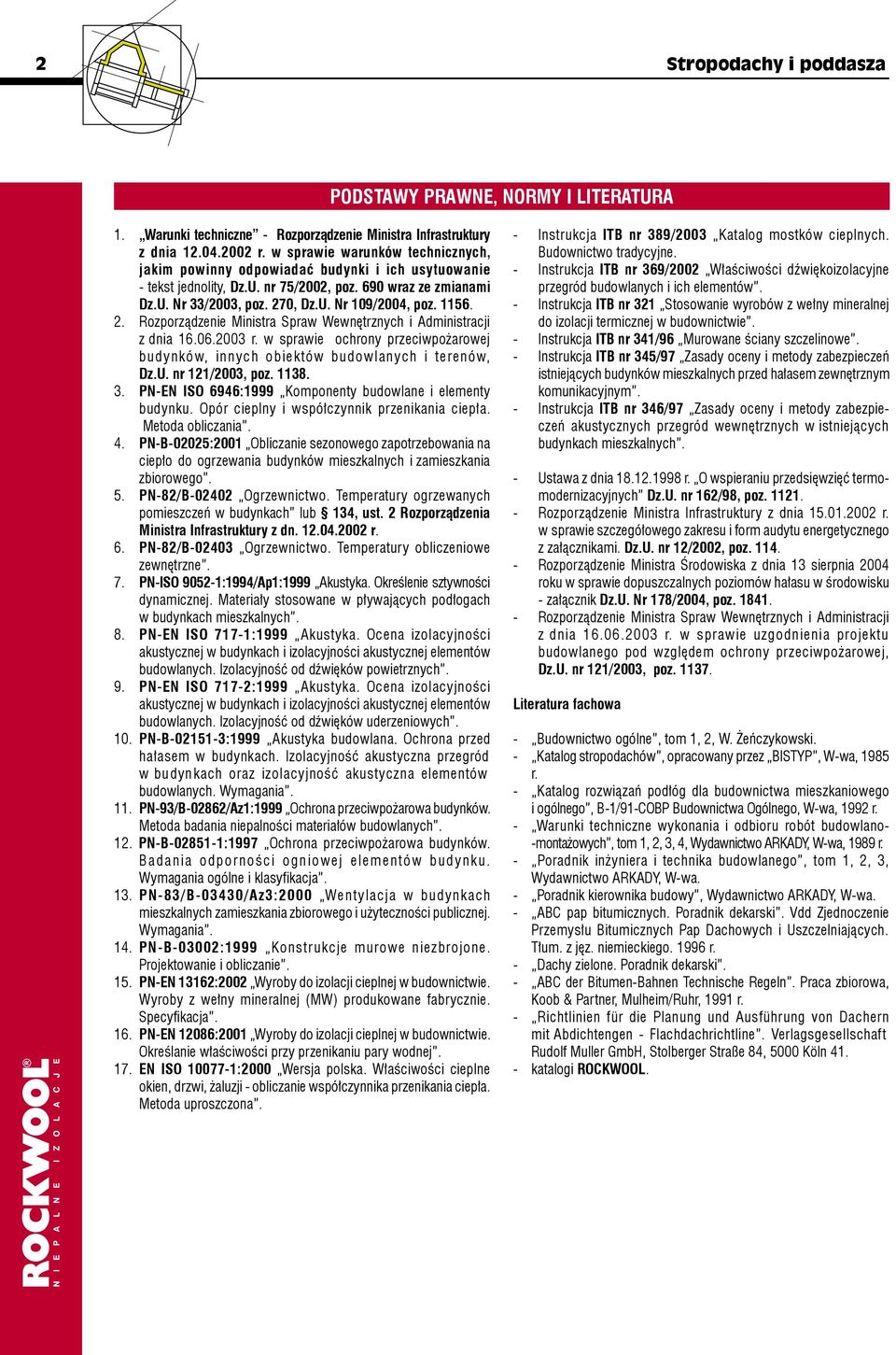

2 2 Stropodachy i poddasza PODSTAWY PRAWNE, NORMY I LITERATURA. Warunki techniczne - Rozporządzenie Ministra Infrastruktury z dnia r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie - tekst jednolity, Dz.U. nr 75/2002, poz. 690 wraz ze zmianami Dz.U. Nr /200, poz. 270, Dz.U. Nr 09/2004, poz Rozporządzenie Ministra Spraw Wewnętrznych i Administracji z dnia r. w sprawie ochrony przeciwpożarowej budynków, innych obiektów budowlanych i terenów, Dz.U. nr 2/200, poz. 8.. PN-EN ISO 6946:999 Komponenty budowlane i elementy budynku. Opór cieplny i współczynnik przenikania ciepła. Metoda obliczania. 4. PN-B-02025:200 Obliczanie sezonowego zapotrzebowania na ciepło do ogrzewania budynków mieszkalnych i zamieszkania zbiorowego. 5. PN-82/B Ogrzewnictwo. Temperatury ogrzewanych pomieszczeń w budynkach lub 4, ust. 2 Rozporządzenia Ministra Infrastruktury z dn r. 6. PN-82/B-0240 Ogrzewnictwo. Temperatury obliczeniowe zewnętrzne. 7. PN-ISO 9052-:994/Ap:999 Akustyka. Określenie sztywności dynamicznej. Materiały stosowane w pływających podłogach w budynkach mieszkalnych. 8. PN-EN ISO 77-:999 Akustyka. Ocena izolacyjności akustycznej w budynkach i izolacyjności akustycznej elementów budowlanych. Izolacyjność od dźwięków powietrznych. 9. PN-EN ISO 77-2:999 Akustyka. Ocena izolacyjności akustycznej w budynkach i izolacyjności akustycznej elementów budowlanych. Izolacyjność od dźwięków uderzeniowych. 0. PN-B-025-:999 Akustyka budowlana. Ochrona przed hałasem w budynkach. Izolacyjność akustyczna przegród w budynkach oraz izolacyjność akustyczna elementów budowlanych. Wymagania.. PN-9/B-02862/Az:999 Ochrona przeciwpożarowa budynków. Metoda badania niepalności materiałów budowlanych. 2. PN-B-0285-:997 Ochrona przeciwpożarowa budynków. Badania odporności ogniowej elementów budynku. Wymagania ogólne i klasyfikacja.. PN-8/B-040/Az:2000 Wentylacja w budynkach mieszkalnych zamieszkania zbiorowego i użyteczności publicznej. Wymagania. 4. PN-B-0002:999 Konstrukcje murowe niezbrojone. Projektowanie i obliczanie. 5. PN-EN 62:2002 Wyroby do izolacji cieplnej w budownictwie. Wyroby z wełny mineralnej (MW) produkowane fabrycznie. Specyfikacja. 6. PN-EN 2086:200 Wyroby do izolacji cieplnej w budownictwie. Określanie właściwości przy przenikaniu pary wodnej. 7. EN ISO 0077-:2000 Wersja polska. Właściwości cieplne okien, drzwi, żaluzji - obliczanie współczynnika przenikania ciepła. Metoda uproszczona. - Instrukcja ITB nr 89/200 Katalog mostków cieplnych. Budownictwo tradycyjne. - Instrukcja ITB nr 69/2002 Właściwości dźwiękoizolacyjne przegród budowlanych i ich elementów. - Instrukcja ITB nr 2 Stosowanie wyrobów z wełny mineralnej do izolacji termicznej w budownictwie. - Instrukcja ITB nr 4/96 Murowane ściany szczelinowe. - Instrukcja ITB nr 45/97 Zasady oceny i metody zabezpieczeń istniejących budynków mieszkalnych przed hałasem zewnętrznym komunikacyjnym. - Instrukcja ITB nr 46/97 Zasady oceny i metody zabezpieczeń akustycznych przegród wewnętrznych w istniejących budynkach mieszkalnych. - Ustawa z dnia r. O wspieraniu przedsięwzięć termomodernizacyjnych Dz.U. nr 62/98, poz Rozporządzenie Ministra Infrastruktury z dnia r. w sprawie szczegółowego zakresu i form audytu energetycznego z załącznikami. Dz.U. nr 2/2002, poz Rozporządzenie Ministra Środowiska z dnia sierpnia 2004 roku w sprawie dopuszczalnych poziomów hałasu w środowisku - załącznik Dz.U. Nr 78/2004, poz Rozporządzenie Ministra Spraw Wewnętrznych i Administracji z dnia r. w sprawie uzgodnienia projektu budowlanego pod względem ochrony przeciwpożarowej, Dz.U. nr 2/200, poz. 7. Literatura fachowa - Budownictwo ogólne, tom, 2, W. Żeńczykowski. - Katalog stropodachów, opracowany przez BISTYP, W-wa, 985 r. - Katalog rozwiązań podłóg dla budownictwa mieszkaniowego i ogólnego, B-/9-COBP Budownictwa Ogólnego, W-wa, 992 r. - Warunki techniczne wykonania i odbioru robót budowlano- -montażowych, tom, 2,, 4, Wydawnictwo ARKADY, W-wa, 989 r. - Poradnik inżyniera i technika budowlanego, tom, 2,, Wydawnictwo ARKADY, W-wa. - Poradnik kierownika budowy, Wydawnictwo ARKADY, W-wa. - ABC pap bitumicznych. Poradnik dekarski. Vdd Zjednoczenie Przemysłu Bitumicznych Pap Dachowych i Uszczelniających. Tłum. z jęz. niemieckiego. 996 r. - Dachy zielone. Poradnik dekarski. - ABC der Bitumen-Bahnen Technische Regeln. Praca zbiorowa, Koob & Partner, Mulheim/Ruhr, 99 r. - Richtlinien für die Planung und Ausführung von Dachern mit Abdichtengen - Flachdachrichtline. Verlagsgesellschaft Rudolf Muller GmbH, Stolberger Straße 84, 5000 Köln 4. - katalogi ROCKWOOL.

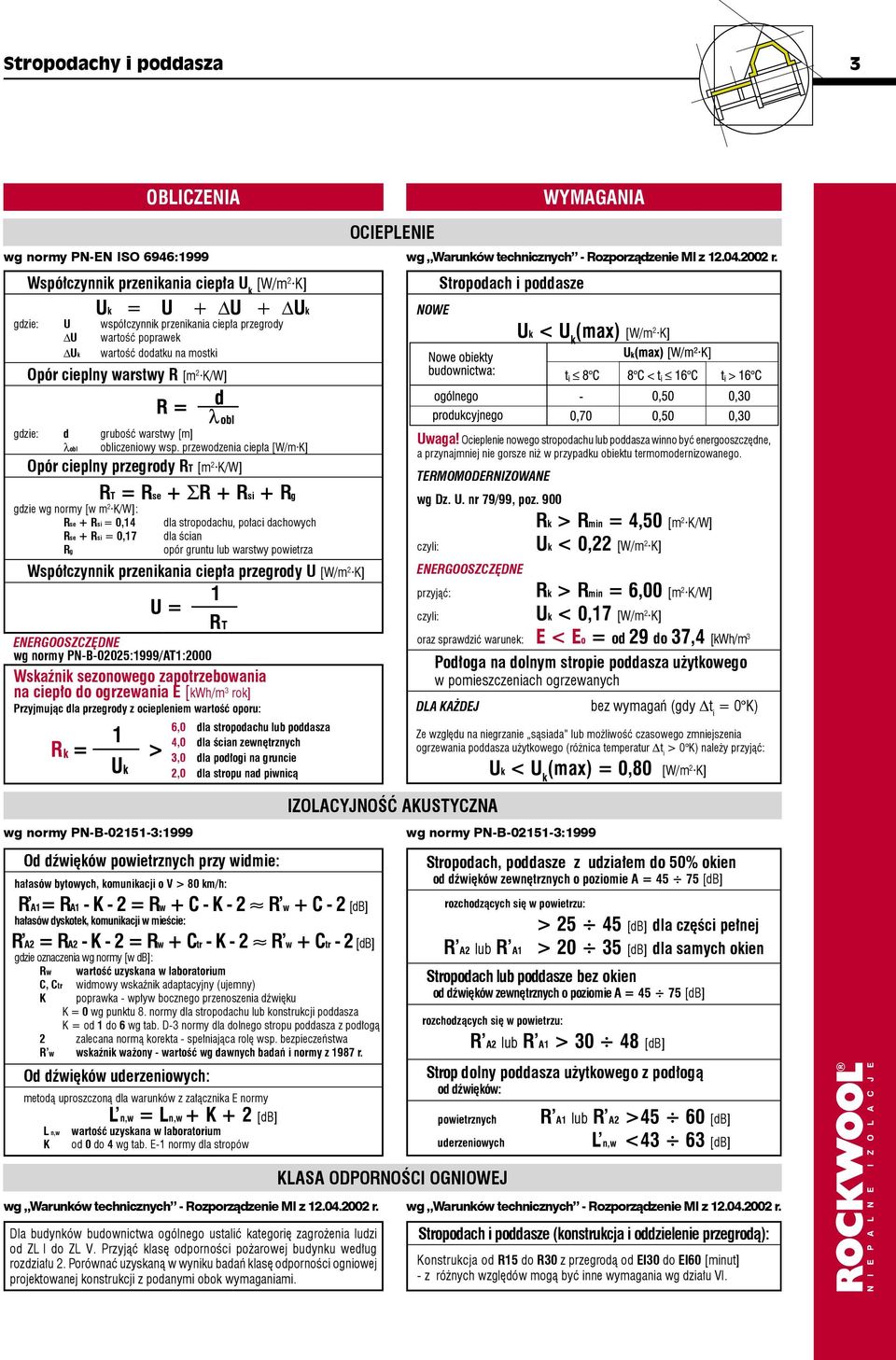

3 Stropodachy i poddasza OBLICZENIA wg normy PN-EN ISO 6946:999 Współczynnik przenikania ciepła U k [W/m 2 K] Uk = U + U + Uk gdzie: U współczynnik przenikania ciepła przegrody U wartość poprawek Uk wartość dodatku na mostki Opór cieplny warstwy R [m 2 K/W] WYMAGANIA OCIEPLENIE wg Warunków technicznych - Rozporządzenie MI z r. Stropodach i poddasze NOWE Uk < U k (max) [W/m 2 K] gdzie: d grubość warstwy [m] λobl obliczeniowy wsp. przewodzenia ciepła [W/m K] Opór cieplny przegrody RT [m 2 K/W] gdzie wg normy [w m 2 K/W]: Rse + Rsi = 0,4 Rse + Rsi = 0,7 Rg RT = Rse + ΣR + Rsi + Rg dla stropodachu, połaci dachowych dla ścian opór gruntu lub warstwy powietrza Współczynnik przenikania ciepła przegrody U [W/m 2 K] ENERGOOSZCZĘDNE wg normy PN-B-02025:999/AT:2000 Wskaźnik sezonowego zapotrzebowania na ciepło do ogrzewania E [kwh/m rok] Przyjmując dla przegrody z ociepleniem wartość oporu: 6,0 dla stropodachu lub poddasza 4,0 dla ścian zewnętrznych,0 dla podłogi na gruncie 2,0 dla stropu nad piwnicą Uwaga! Ocieplenie nowego stropodachu lub poddasza winno być energooszczędne, a przynajmniej nie gorsze niż w przypadku obiektu termomodernizowanego. TERMOMODERNIZOWANE wg Dz. U. nr 79/99, poz. 900 czyli: ENERGOOSZCZĘDNE przyjąć: czyli: Rk > Rmin = 4,50 [m 2 K/W] Uk < 0,22 [W/m 2 K] Rk > Rmin = 6,00 [m 2 K/W] Uk < 0,7 [W/m 2 K] oraz sprawdzić warunek: E < Eo = od 29 do 7,4 [kwh/m Podłoga na dolnym stropie poddasza użytkowego w pomieszczeniach ogrzewanych DLA KAŻDEJ bez wymagań (gdy t i = 0 K) Ze względu na niegrzanie sąsiada lub możliwość czasowego zmniejszenia ogrzewania poddasza użytkowego (różnica temperatur t i > 0 K) należy przyjąć: Uk < U k (max) = 0,80 [W/m 2 K] wg normy PN-B-025-:999 Od dźwięków powietrznych przy widmie: hałasów bytowych, komunikacji o V > 80 km/h: R A= RA - K - 2 = Rw + C - K - 2 R w + C - 2 [db] hałasów dyskotek, komunikacji w mieście: R A2 = RA2 - K - 2 = Rw + Ctr - K - 2 R w + Ctr - 2 [db] gdzie oznaczenia wg normy [w db]: Rw wartość uzyskana w laboratorium C, Ctr widmowy wskaźnik adaptacyjny (ujemny) K poprawka - wpływ bocznego przenoszenia dźwięku K = 0 wg punktu 8. normy dla stropodachu lub konstrukcji poddasza K = od do 6 wg tab. D- normy dla dolnego stropu poddasza z podłogą 2 zalecana normą korekta - spełniająca rolę wsp. bezpieczeństwa R w wskaźnik ważony - wartość wg dawnych badań i normy z 987 r. Od dźwięków uderzeniowych: metodą uproszczoną dla warunków z załącznika E normy L n,w K L n,w = Ln,w + K + 2 [db] wartość uzyskana w laboratorium od 0 do 4 wg tab. E- normy dla stropów IZOLACYJNOŚĆ AKUSTYCZNA wg normy PN-B-025-:999 KLASA ODPORNOŚCI OGNIOWEJ Stropodach, poddasze z udziałem do 50% okien od dźwięków zewnętrznych o poziomie A = [db] rozchodzących się w powietrzu: > [db] dla części pełnej R A2 lub R A > 20 5 [db] dla samych okien Stropodach lub poddasze bez okien od dźwięków zewnętrznych o poziomie A = [db] rozchodzących się w powietrzu: R A2 lub R A > 0 48 [db] Strop dolny poddasza użytkowego z podłogą od dźwięków: powietrznych uderzeniowych R A lub R A2 > [db] L n,w < 4 6 [db] wg Warunków technicznych - Rozporządzenie MI z r. wg Warunków technicznych - Rozporządzenie MI z r. Dla budynków budownictwa ogólnego ustalić kategorię zagrożenia ludzi od ZL I do ZL V. Przyjąć klasę odporności pożarowej budynku według rozdziału 2. Porównać uzyskaną w wyniku badań klasę odporności ogniowej projektowanej konstrukcji z podanymi obok wymaganiami. Stropodach i poddasze (konstrukcja i oddzielenie przegrodą): Konstrukcja od R5 do R0 z przegrodą od EI0 do EI60 [minut] - z różnych względów mogą być inne wymagania wg działu VI.

4 4 Stropodachy i poddasza ZASTOSOWANIA PODSTAWOWYCH PRODUKTÓW ROCKWOOL W BUDOWNICTWIE Podstawowe zastosowanie: Podłogi na gruncie z ociepleniem pod wylewką (np. betonową) Produkty: TOPROCK SUPERROCK ROCKMIN DOMROCK System ECOSTROP GRANROCK Granulat typu LOFT SOFIT ROCKTON PANELROCK PANELROCK F WENTIROCK WENTIROCK F System ECOROCK System ECOROCK-L PREFROCK STROPROCK DACHROCK MAX MONROCK MAX MONROCK MAX ICOBIT System MONROCK System MONROCK ICOBIT System CONLIT 50 Wiatroizolacja ROCKWOOL Folia paroizolacyjna ROCKWOOL Podłogi na legarach Podłogi na stropie z ociepleniem pod wylewką (np. betonową) Ściany warstwowe (mur szczelinowy) Ściany zewnętrzne z elewacją z paneli, np. blacha trapezowa, siding, deski Ściany zewnętrzne z elewacją z blachy, kamienia lub szkła Ściany zewnętrzne ocieplone metodą lekką mokrą Ściany działowe na ruszcie Ściany osłonowe konstrukcji szkieletowej Prefabrykaty, elementy betonowe oraz ściany fundamentowe Stropy drewniane Poddasza użytkowe Stropodachy wentylowane Sufity podwieszane, np. w biurze, sklepie, szkole Stropodachy i dachy płaskie Zabezpieczenia przeciwpożarowe konstrukcji stalowych Według potrzeb cieplno-wilgotnościowych DOM ENERGOOSZCZĘDNY Przedstawione w niniejszej broszurze rozwiązania nie wyczerpują listy możliwości zastosowań wyrobów z wełny ROCKWOOL. Podane informacje służą jako pomocnicze w projektowaniu i wykonawstwie. Jeżeli mają Państwo pytania i wątpliwości dotyczące zastosowania wyrobów ROCKWOOL - prosimy o kontakt z nami. Ponieważ firma ROCKWOOL propaguje najnowsze i energooszczędne rozwiązania techniczne, nieustannie doskonaląc swoje wyroby - a także z uwagi na zmieniające się normy i przepisy prawne - nasze materiały informacyjne są na bieżąco aktualizowane.

5 Stropodachy i poddasza 5 Spis treści Podstawy prawne, normy i literatura 2 Projektowanie - obliczenia oraz wymagania Zastosowanie podstawowych produktów ROCKWOOL w budownictwie oraz DOM ENERGOOSZCZĘDNY 4 Spis treści 5 Ocieplenie dwudzielnego stropodachu wentylowanego o konstrukcji masywnej 6 Ocieplenie stropodachu wentylowanego - po modernizacji stropodachu niewentylowanego ocieplonego żużlem 8 Ocieplenie masywnego stropodachu niewentylowanego, np. nad garażem 0 Ocieplenie tarasu na stropie masywnym 2 Ocieplenie poddasza nieużytkowego na stropie masywnym 4 Ocieplenie dwuwarstwowe połaci dachowej poddasza użytkowego - typu szczelnego dla pary wodnej 6 Ocieplenie dwuwarstwowe stropu w poziomie sufitu poddasza użytkowego - połać dachowa typu szczelnego dla pary wodnej 8 Ocieplenie dwuwarstwowe połaci dachowej poddasza użytkowego - typu nieszczelnego dla pary wodnej 20 Ocieplenie dwuwarstwowe stropu w poziomie sufitu poddasza użytkowego - połać dachowa typu nieszczelnego dla pary wodnej 22 PRODUKTY ROCKWOOL - zastosowanie, parametry i pakowanie: SUPERROCK, TOPROCK 24 ROCKMIN, DOMROCK 25 STROPROCK, Folia paroizolacyjna ROCKWOOL 26 Wiatroizolacja ROCKWOOL 27 MONROCK MAX 28 DACHROCK MAX 29 System MONROCK i System MONROCK ICOBIT 0 Przykład obliczeniowy oraz dopuszczalne poziomy hałasu w środowisku Wybrane wymagania izolacyjności akustycznej i bezpieczeństwa pożarowego 2 Parametry podstawowych produktów ROCKWOOL oraz Europejska klasyfikacja ogniowa wyrobów budowlanych

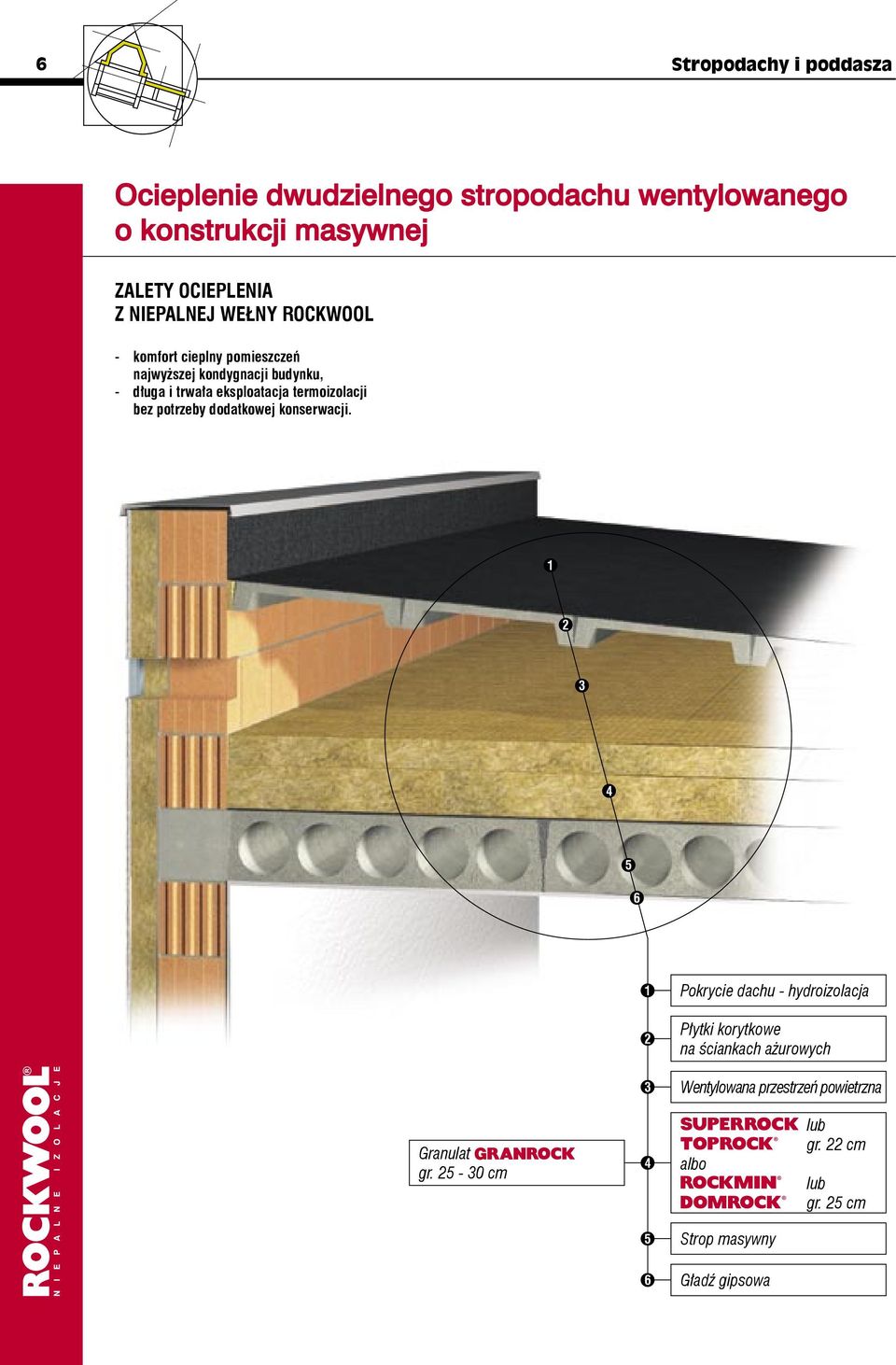

6 6 Stropodachy i poddasza Ocieplenie dwudzielnego stropodachu wentylowanego o konstrukcji masywnej ZALETY OCIEPLENIA Z NIEPALNEJ WEŁNY ROCKWOOL - komfort cieplny pomieszczeń najwyższej kondygnacji budynku, - długa i trwała eksploatacja termoizolacji bez potrzeby dodatkowej konserwacji Pokrycie dachu - hydroizolacja Płytki korytkowe na ściankach ażurowych Wentylowana przestrzeń powietrzna Granulat gr cm 4 albo lub gr. 22 cm lub gr. 25 cm 5 Strop masywny 6 Gładź gipsowa

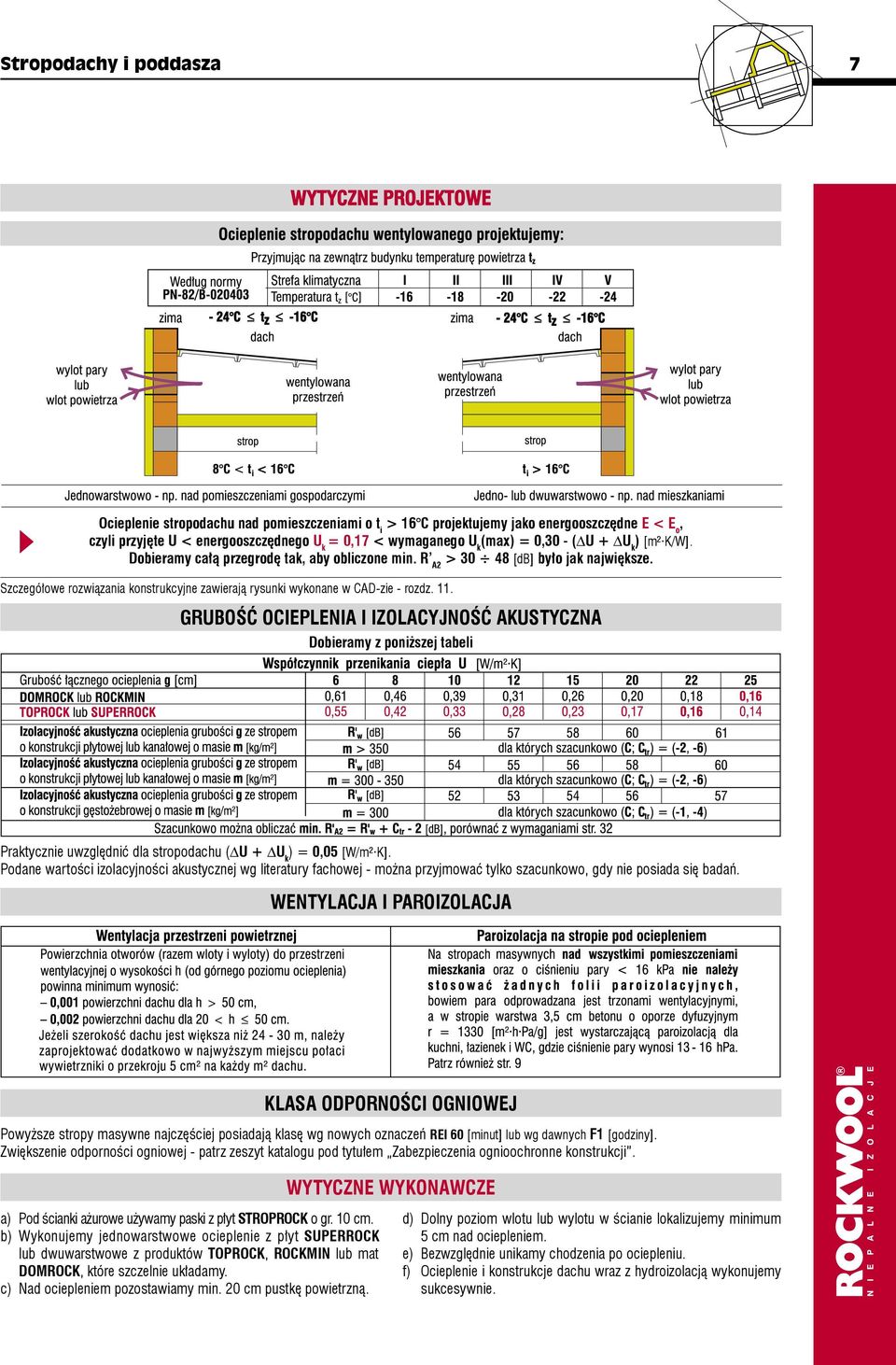

7 Stropodachy i poddasza 7 WYTYCZNE PROJEKTOWE Ocieplenie stropodachu nad pomieszczeniami o t i > 6 C projektujemy jako energooszczędne E < E o, czyli przyjęte U < energooszczędnego U k = 0,7 < wymaganego U k (max) = 0,0 - ( U + U k ) [m² K/W]. Dobieramy całą przegrodę tak, aby obliczone min. R A2 > 0 48 [db] było jak największe. Szczegółowe rozwiązania konstrukcyjne zawierają rysunki wykonane w CAD-zie - rozdz.. GRUBOŚĆ OCIEPLENIA I IZOLACYJNOŚĆ AKUSTYCZNA Dobieramy z poniższej tabeli Praktycznie uwzględnić dla stropodachu ( U + U k ) = 0,05 [W/m² K]. Podane wartości izolacyjności akustycznej wg literatury fachowej - można przyjmować tylko szacunkowo, gdy nie posiada się badań. WENTYLACJA I PAROIZOLACJA KLASA ODPORNOŚCI OGNIOWEJ Powyższe stropy masywne najczęściej posiadają klasę wg nowych oznaczeń REI 60 [minut] lub wg dawnych F [godziny]. Zwiększenie odporności ogniowej - patrz zeszyt katalogu pod tytułem Zabezpieczenia ognioochronne konstrukcji. WYTYCZNE WYKONAWCZE a) Pod ścianki ażurowe używamy paski z płyt STROPROCK o gr. 0 cm. b) Wykonujemy jednowarstwowe ocieplenie z płyt SUPERROCK lub dwuwarstwowe z produktów TOPROCK, ROCKMIN lub mat DOMROCK, które szczelnie układamy. c) Nad ociepleniem pozostawiamy min. 20 cm pustkę powietrzną. d) Dolny poziom wlotu lub wylotu w ścianie lokalizujemy minimum 5 cm nad ociepleniem. e) Bezwzględnie unikamy chodzenia po ociepleniu. f) Ocieplenie i konstrukcje dachu wraz z hydroizolacją wykonujemy sukcesywnie.

8 8 Stropodachy i poddasza Ocieplenie stropodachu wentylowanego - po modernizacji stropodachu niewentylowanego ocieplonego żużlem ZALETY OCIEPLENIA Z NIEPALNEJ WEŁNY ROCKWOOL - komfort cieplny pomieszczeń najwyższej kondygnacji, - najefektywniejsza modernizacja stropodachu z żużlem Blacha dachówkowa na łatach Kontrłata wzdłuż krokwi Wiatroizolacja ROCKWOOL Krokwie na płatwiach Wentylowana pustka powietrzna albo lub gr. 22 cm lub gr. 25 cm Istniejący strop masywny, (ocieplony przed modernizacją żużlem)

9 Stropodachy i poddasza 9 WYTYCZNE PROJEKTOWE WARTOŚCI WSPÓŁCZYNNIKA PRZENIKANIA CIEPŁA U [W/m 2 K] W STROPODACHU PO TERMOMODERNIZACJI, BEZ POPRAWEK U I DODATKÓW NA MOSTKI TERMICZNE U k, W WARUNKACH ŚREDNIOWILGOTNYCH POPRAWKI U ORAZ DODATKI NA MOSTKI TERMICZNE U k Dla stropodachu wentylowanego można w celu spełnienia obowiązujących wymagań i zapewnienia energooszczędności budynku przyjmować poprawki i dodatki na mostki termiczne U + U k = 0,0 [W/m 2 K]. UWAGA ZASADNICZA: Optymalnym sposobem modernizacji stropodachów z warstwą izolacyjną z żużla jest zerwanie żużla oraz starej papy z dachu, wykonanie drewnianego dachu nad ostatnim stropem krytego np. blachą dachówkową (mniejszy ciężar pokrycia oznacza również mniejsze przekroje elementów konstrukcyjnych drewnianego dachu) z otworami wentylacyjnymi w ścianach kolankowych oraz szczytowych oraz ułożenie dwuwarstwowego ocieplenia z płyt SUPERROCK lub rolki TOPROCK o łącznej grubości 25 cm; otrzymujemy w ten sposób stropodach wentylowany dwudzielny, najbardziej zalecany do budownictwa mieszkalnego. a) Rysunek schematyczny - projekt propozycji wykonania lekkiej drewnianej dwuspadowej więźby dachowej pokrytej blachą dachówkową znajduje się obok. b) Pokrycie dachu zalecamy wykonać z blachy dachówkowej ze względu na jej niewielki ciężar (do takiego typu pokrycia projektujemy elementy konstrukcyjne więźby dachowej o niewielkich przekrojach). c) Dla każdej więźby dachowej wykonujemy indywidualne obliczenia statyczne, za które odpowiedzialny jest projektant. d) Otwory wentylacyjne umieszczamy w ścianach kolankowych (powierzchnia wszystkich otworów wentylacyjnych powinna wynosić nie mniej niż 0,00 powierzchni dachu; w praktyce stosujemy kratki wentylacyjne 5 x 5 cm w rozstawie co,5 m umieszczone 5 cm nad ociepleniem) oraz dodatkowo w ścianach szczytowych (usytuowane 0 cm poniżej poziomu krokwi). e) Ścianę kolankową od środka między słupkami ocieplamy wełną SUPERROCK o grubości 0 cm. f) Wysokość ścianki kolankowej nad ociepleniem powinna wynosić nie mniej niż 0 cm, czyli wysokość łączna ścianki kolankowej wynosi 55 cm (0 cm + 25 cm - równe grubości ocieplenia). g) Wykonujemy dwuwarstwowe ocieplenie: rolka TOPROCK 20 cm + płyta SUPERROCK 5 cm lub rolka DOMROCK 20 cm + płyta ROCKMIN 5 cm (zalecany wariant TOPROCK + SUPERROCK). h) Pod słupkami drewnianymi używamy ceownika 20 (tylko pod słupkami umieszczonymi w połowie rozpiętości więźby dachowej). i) Układamy pasek z papy asfaltowej pod słupkami przy ścianie kolankowej z wywinięciem na ścianę. j) Dla masywnego stropu żelbetowego nie stosujemy paroizolacji. k) Bezwzględnie unikamy chodzenia po termoizolacji. l) Konstrukcję dachu z pokryciem oraz ocieplenie wykonujemy sukcesywnie. WYTYCZNE WYKONAWCZE

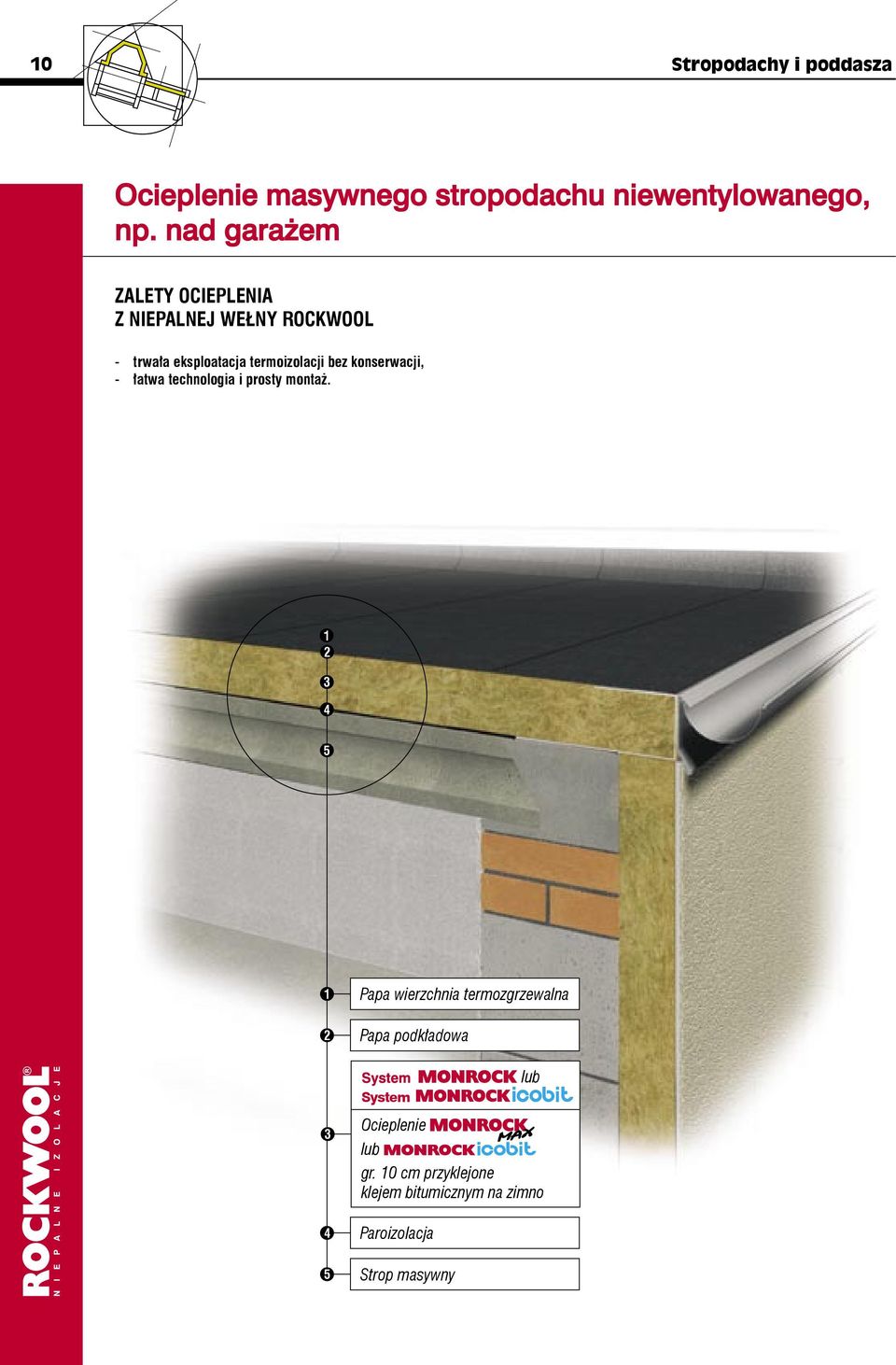

10 0 Stropodachy i poddasza Ocieplenie masywnego stropodachu niewentylowanego, np. nad garażem ZALETY OCIEPLENIA Z NIEPALNEJ WEŁNY ROCKWOOL - trwała eksploatacja termoizolacji bez konserwacji, - łatwa technologia i prosty montaż Papa wierzchnia termozgrzewalna Papa podkładowa System lub 4 5 Ocieplenie lub gr. 0 cm przyklejone klejem bitumicznym na zimno Paroizolacja Strop masywny

11 Stropodachy i poddasza WYTYCZNE PROJEKTOWE WARTOŚCI WSPÓŁCZYNNIKA PRZENIKANIA CIEPŁA U [W/m 2 K] W STROPODACHU, BEZ POPRAWEK U I DODATKÓW NA MOSTKI TERMICZNE U k, W WARUNKACH ŚREDNIOWILGOTNYCH POPRAWKI U ORAZ DODATKI NA MOSTKI TERMICZNE U k Przy obliczaniu poprawek oraz mostków termicznych w stropodachu należy uwzględnić: - nieszczelność na stykach płyt, - wartość określoną normowo. POKRYCIA DACHOWE ZGRZEWANE BEZPOŚREDNIO DO PŁYT MONROCK MAX ICOBIT* a) Pokrycia dwuwarstwowe: - papa podkładowa asfaltowa na osnowie zapewniającej siłę zrywającą (na pasku o szerokości 5 cm) minimum 600 N, - dla warstw podkładowych na osnowach poliestrowych i szklanych można stosować jako warstwę wierzchnią papy nawierzchniowe, polimerowobitumiczne wierzchniego krycia, termozgrzewalne na osnowach z poliestru o sile zrywającej min. 600 N / 5cm, - dla warstw podkładowych na osnowach poliestrowych można stosować jako warstwę wierzchnią papy nawierzchniowe, polimerowo-bitumiczne wierzchniego krycia, termozgrzewalne na osnowie z welonu szklanego. b) Pokrycia jednowarstwowe: - papy polimerowo-bitumiczne na osnowach poliestrowo-szklanych przeznaczone do pokryć jednowarstwowych układanych metodą zgrzewania. UWAGA: Papy na osnowie z welonu szklanego lub tektury posiadają siłę zrywającą średnio -krotnie niższą od pap wymienionych wyżej. Papy te ulegają łatwemu uszkodzeniu podczas układania. Nie zaleca się stosować tych pap w systemie MONROCK z uwagi na niebezpieczeństwo przerwania lub uszkodzenia. * Możliwe są do zastosowania papy na innych osnowach, po uzyskaniu pozytywnej opinii od producenta papy. ZUŻYCIE KLEJU W SYSTEMIE MONROCK ICOBIT Warstwa klejenia Wełna do podłoża Sposób nanoszenia kleju Pasmowo - pasek szerokości 8 cm Jednostka zużycia obszar środkowy WYTYCZNE WYKONAWCZE Zużycie kleju obszar brzegowy obszar narożnikowy kg/m 2 0,6 0,8,2 liczba pasów na m szer. 4 6 Punktowo (placki) w pięciu miejscach na płycie (narożniki kg/m 2 0,6 0,8,2 oraz środek) Całkowite zużycie kg/m 2 0,6 0,8,2 SYSTEM MONROCK ICOBIT (JEDNOKROTNE KLEJENIE) TECHNOLOGIA WYKONANIA NA BETONIE Kolejność Opis czynności czynności Przed zagruntowaniem oczyszczamy podłoże betonowe. Wykonujemy paroizolację poprzez dwukrotne nałożenie masy asfaltowo-kauczukowej (preparatu gruntującego) na zimno, w ilości od ok.,5 kg/m 2, do grubości około mm. W celu uzyskania większej 2 szczelności warstwy paroizolacyjnej (dotyczy głównie obiektów o wysokim nasyceniu pary wodnej, np. łaźnie, baseny, garbarnie itp.) stosujemy papę termozgrzewalną na osnowie z aluminium, którą zgrzewa się do zagruntowanego betonu. Po 24 godzinach od zagruntowania przyklejamy płyty izolacyjne. W tym celu nakładamy klej mechanicznie na podłoże pasmowo za pomocą maszyny do dystrybucji kleju (pneumatycznie). Drugim sposobem nakładania kleju jest wyciskarka ręczna, którą rozprowadzamy klej pasmowo. Trzecim sposobem nakładamy na płytę pięć placków kleju - cztery w narożach i jeden na środku. Ilość pasków kleju na m szerokości kleju zależy od strefy dachu. W strefie środkowej klej nanosimy na ok. 25% powierzchni płyty, w strefie brzegowej - 5%, w strefie narożnej - na ok. 50% powierzchni płyty. Po naniesieniu kleju przyklejamy płytę do podłoża. Płytę dociskamy po ok. 5 minutach od nałożenia kleju. Jest 4 to czas potrzebny na odparowanie substancji lotnych zawartych w kleju. Dosuwamy starannie jedną płytę do drugiej, tak aby uniknąć mostków termicznych. Zgrzewamy papę podkładową do płyty 5 MONROCK MAX ICOBIT oraz między sobą na zakładkę. 6 Zgrzewamy papę wierzchnią do papy podkładowej na całej szerokości. Materiał Szczotka dekarska Preparat gruntujący - płyta MONROCK MAX ICOBIT - klej bitumiczny na zimno KB-MONROCK - płyta MONROCK MAX ICOBIT - klej bitumiczny na zimno KB-MONROCK Papa podkładowa z dwuwarstwowego systemu pokrycia Papa wierzchnia termozgrzewalna z dwuwarstwowego systemu pokrycia UWAGA: Technologia wykonania oraz informacje o zużyciu kleju umieszczone są w instrukcji stosowania na puszce kleju KB-MONROCK. Średnie zużycie kleju w systemie MONROCK ICOBIT wynosi 0,8 kg/m 2, natomiast w systemie MONROCK wynosi,6 kg/m 2.

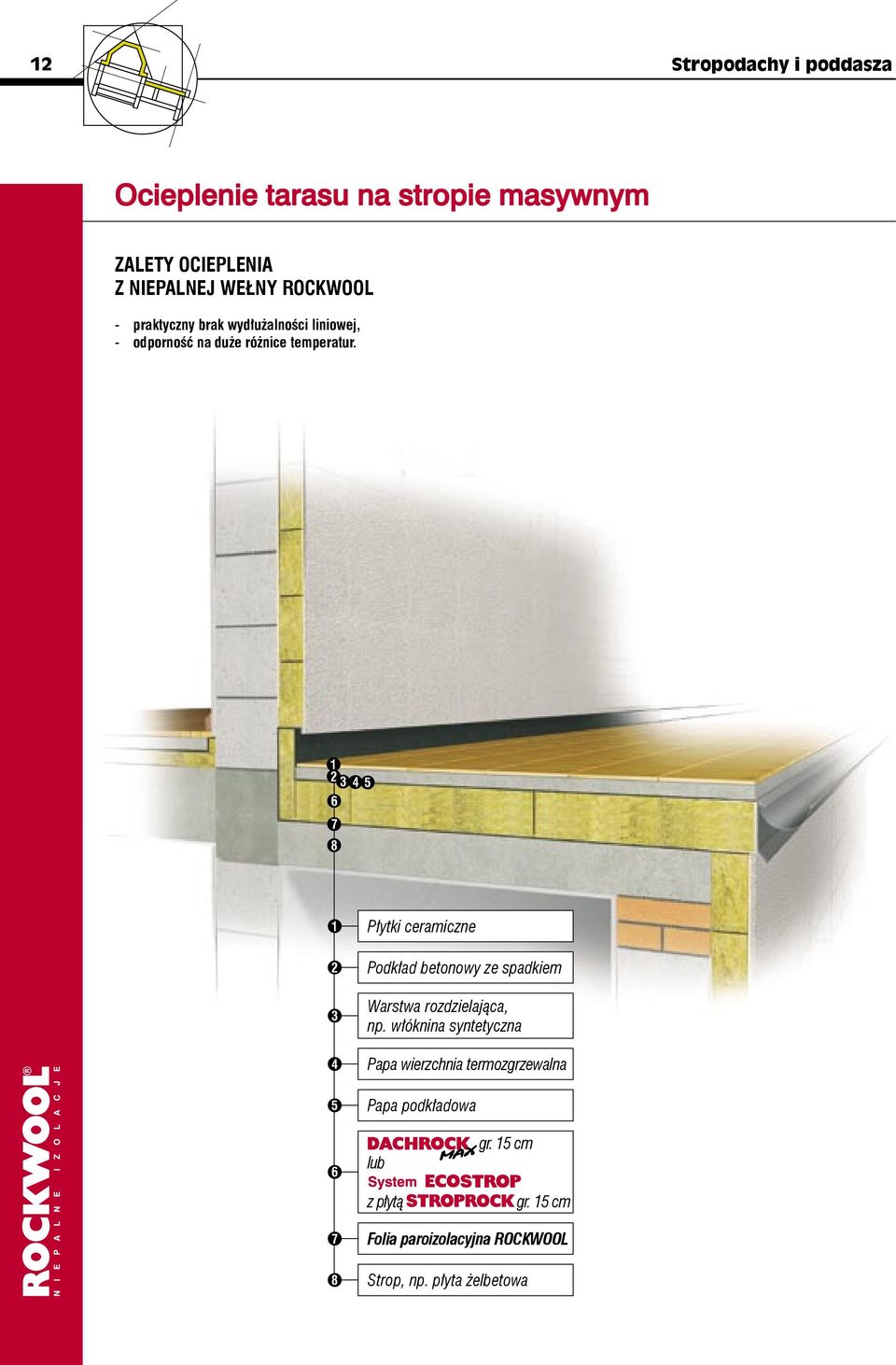

12 Stropodachy i poddasza Ocieplenie tarasu na stropie masywnym ZALETY OCIEPLENIA Z NIEPALNEJ WEŁNY ROCKWOOL - praktyczny brak wydłużalności liniowej, - odporność na duże różnice temperatur Płytki ceramiczne Podkład betonowy ze spadkiem Warstwa rozdzielająca, np. włóknina syntetyczna Papa wierzchnia termozgrzewalna Papa podkładowa 6 lub z płytą gr. 5 cm gr. 5 cm 7 8 Folia paroizolacyjna ROCKWOOL Strop, np. płyta żelbetowa

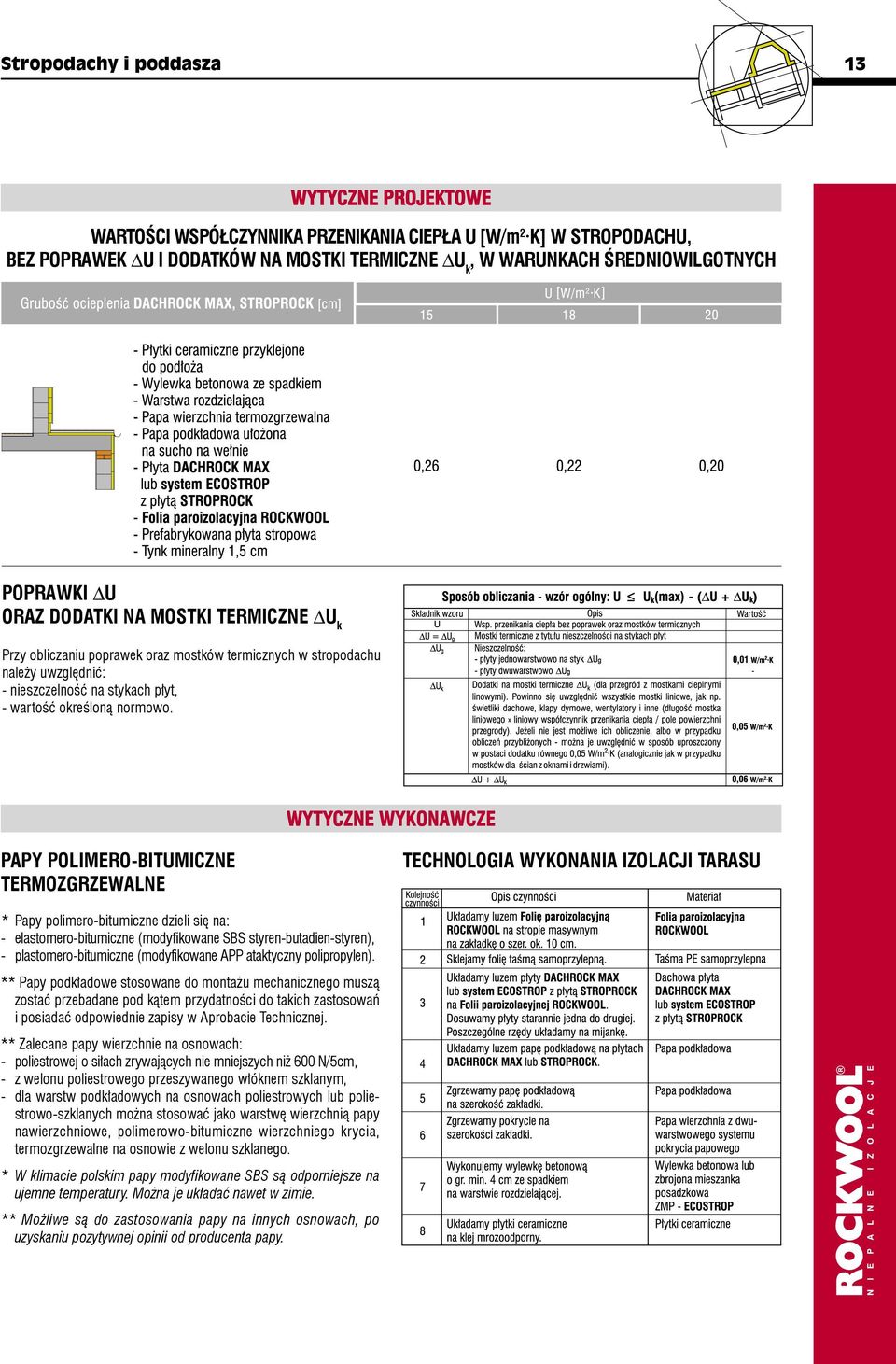

13 Stropodachy i poddasza WYTYCZNE PROJEKTOWE WARTOŚCI WSPÓŁCZYNNIKA PRZENIKANIA CIEPŁA U [W/m 2 K] W STROPODACHU, BEZ POPRAWEK U I DODATKÓW NA MOSTKI TERMICZNE U k, W WARUNKACH ŚREDNIOWILGOTNYCH POPRAWKI U ORAZ DODATKI NA MOSTKI TERMICZNE U k Przy obliczaniu poprawek oraz mostków termicznych w stropodachu należy uwzględnić: - nieszczelność na stykach płyt, - wartość określoną normowo. WYTYCZNE WYKONAWCZE PAPY POLIMERO-BITUMICZNE TERMOZGRZEWALNE TECHNOLOGIA WYKONANIA IZOLACJI TARASU * Papy polimero-bitumiczne dzieli się na: - elastomero-bitumiczne (modyfikowane SBS styren-butadien-styren), - plastomero-bitumiczne (modyfikowane APP ataktyczny polipropylen). ** Papy podkładowe stosowane do montażu mechanicznego muszą zostać przebadane pod kątem przydatności do takich zastosowań i posiadać odpowiednie zapisy w Aprobacie Technicznej. ** Zalecane papy wierzchnie na osnowach: - poliestrowej o siłach zrywających nie mniejszych niż 600 N/5cm, - z welonu poliestrowego przeszywanego włóknem szklanym, - dla warstw podkładowych na osnowach poliestrowych lub poliestrowo-szklanych można stosować jako warstwę wierzchnią papy nawierzchniowe, polimerowo-bitumiczne wierzchniego krycia, termozgrzewalne na osnowie z welonu szklanego. * W klimacie polskim papy modyfikowane SBS są odporniejsze na ujemne temperatury. Można je układać nawet w zimie. ** Możliwe są do zastosowania papy na innych osnowach, po uzyskaniu pozytywnej opinii od producenta papy.

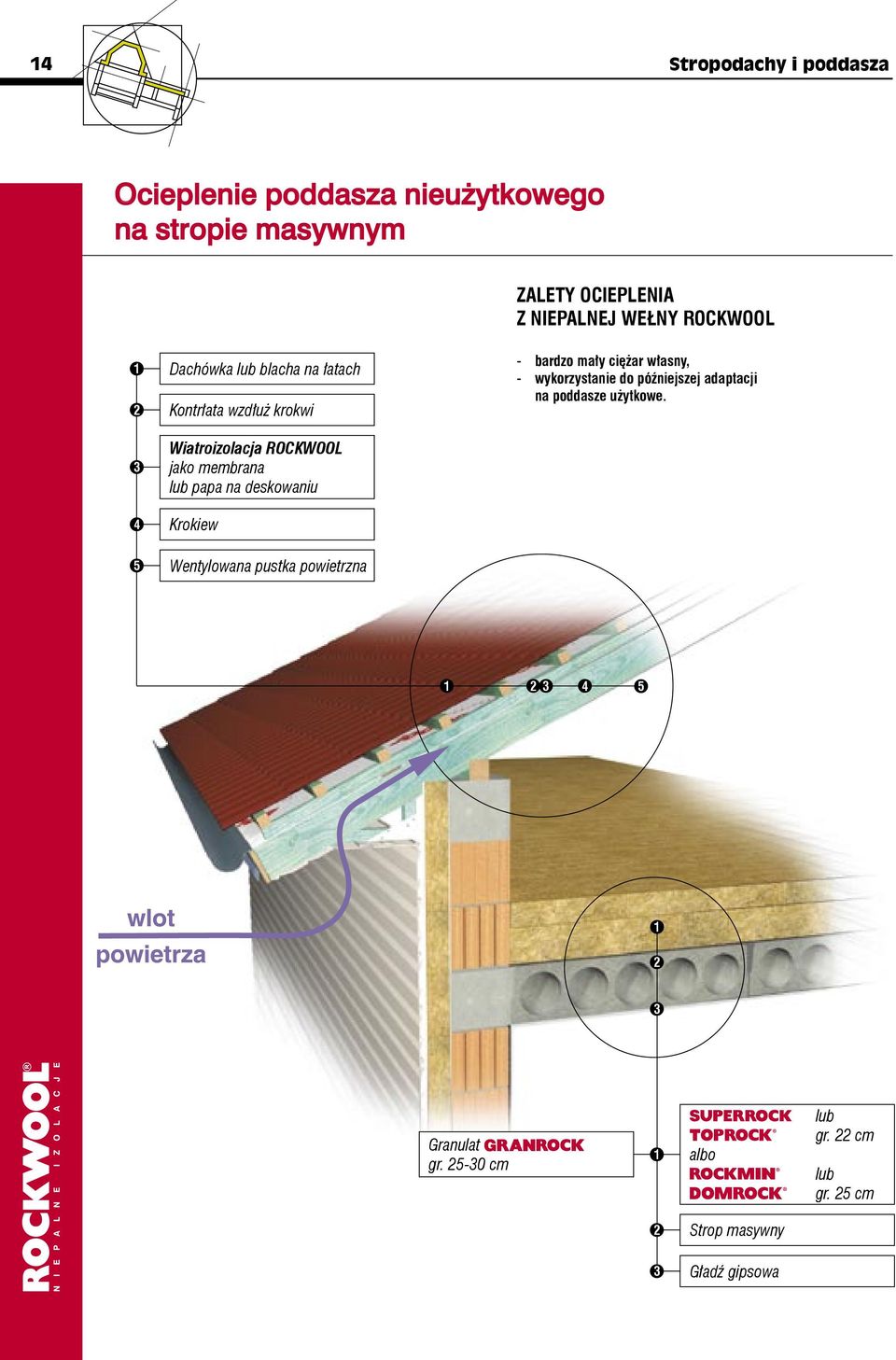

14 4 Stropodachy i poddasza Ocieplenie poddasza nieużytkowego na stropie masywnym ZALETY OCIEPLENIA Z NIEPALNEJ WEŁNY ROCKWOOL Dachówka lub blacha na łatach Kontrłata wzdłuż krokwi Wiatroizolacja ROCKWOOL jako membrana lub papa na deskowaniu Krokiew Wentylowana pustka powietrzna - bardzo mały ciężar własny, - wykorzystanie do późniejszej adaptacji na poddasze użytkowe Granulat gr cm albo lub gr. 22 cm lub gr. 25 cm 2 Strop masywny Gładź gipsowa

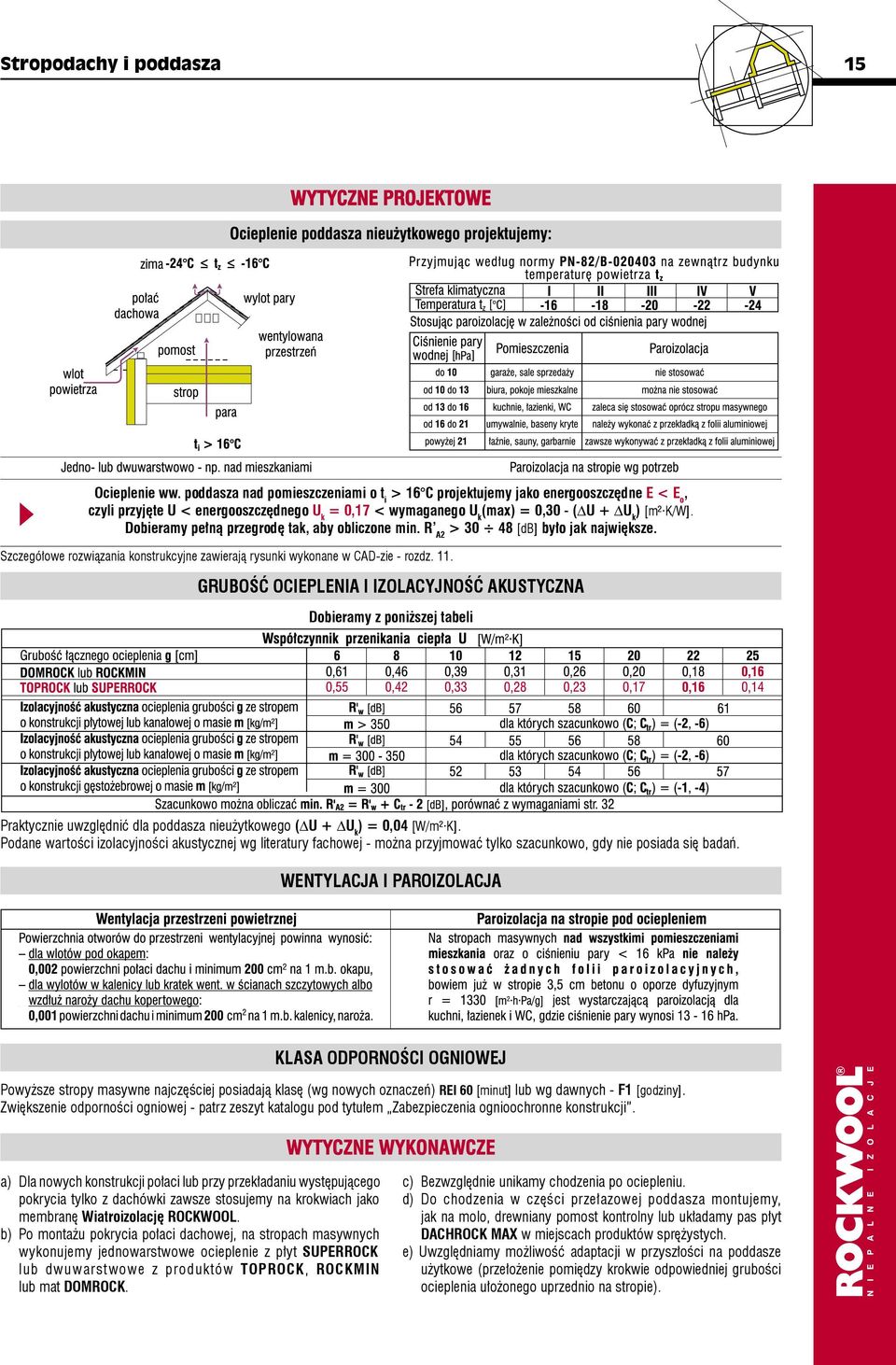

15 Stropodachy i poddasza 5 WYTYCZNE PROJEKTOWE Ocieplenie ww. poddasza nad pomieszczeniami o t i > 6 C projektujemy jako energooszczędne E < E o, czyli przyjęte U < energooszczędnego U k = 0,7 < wymaganego U k (max) = 0,0 - ( U + U k ) [m² K/W]. Dobieramy pełną przegrodę tak, aby obliczone min. R A2 > 0 48 [db] było jak największe. Szczegółowe rozwiązania konstrukcyjne zawierają rysunki wykonane w CAD-zie - rozdz.. GRUBOŚĆ OCIEPLENIA I IZOLACYJNOŚĆ AKUSTYCZNA Dobieramy z poniższej tabeli Praktycznie uwzględnić dla poddasza nieużytkowego ( U + U k ) = 0,04 [W/m² K]. Podane wartości izolacyjności akustycznej wg literatury fachowej - można przyjmować tylko szacunkowo, gdy nie posiada się badań. WENTYLACJA I PAROIZOLACJA KLASA ODPORNOŚCI OGNIOWEJ Powyższe stropy masywne najczęściej posiadają klasę (wg nowych oznaczeń) REI 60 [minut] lub wg dawnych - F [godziny]. Zwiększenie odporności ogniowej - patrz zeszyt katalogu pod tytułem Zabezpieczenia ognioochronne konstrukcji. WYTYCZNE WYKONAWCZE a) Dla nowych konstrukcji połaci lub przy przekładaniu występującego pokrycia tylko z dachówki zawsze stosujemy na krokwiach jako membranę Wiatroizolację ROCKWOOL. b) Po montażu pokrycia połaci dachowej, na stropach masywnych wykonujemy jednowarstwowe ocieplenie z płyt SUPERROCK lub dwuwarstwowe z produktów TOPROCK, ROCKMIN lub mat DOMROCK. c) Bezwzględnie unikamy chodzenia po ociepleniu. d) Do chodzenia w części przełazowej poddasza montujemy, jak na molo, drewniany pomost kontrolny lub układamy pas płyt DACHROCK MAX w miejscach produktów sprężystych. e) Uwzględniamy możliwość adaptacji w przyszłości na poddasze użytkowe (przełożenie pomiędzy krokwie odpowiedniej grubości ocieplenia ułożonego uprzednio na stropie).

16 6 Stropodachy i poddasza Ocieplenie dwuwarstwowe połaci dachowej poddasza użytkowego - typu szczelnego dla pary wodnej ZALETY OCIEPLENIA Z NIEPALNEJ WEŁNY ROCKWOOL - zwiększenie odporności ogniowej konstrukcji, - hydrofobowość, czyli trudnozwilżalność, - łatwość obróbki i montażu Dachówka lub blacha na łatach Kontrłata wzdłuż krokwi Papa na deskowaniu lub folia wiatroizolacyjna o paroprzepuszczalności do 00 g/m 2 /dobę Wentylowana szczelina -5 cm lub gr. 22 cm gr. 25 cm Folia paroizolacyjna ROCKWOOL wg potrzeb 7 Płyty g-k, boazeria

17 Stropodachy i poddasza 7 WYTYCZNE PROJEKTOWE Ocieplenie ww. poddasza nad pomieszczeniami o t i > 6 C projektujemy jako energooszczędne E < E o, czyli przyjęte U < energooszczędnego U k = 0,7 < wymaganego U k (max) = 0,0 - ( U + U k ) [m² K/W]. Dobieramy pełną przegrodę tak, aby obliczone min. R A2 > 0 48 [db] było jak największe. Szczegółowe rozwiązania konstrukcyjne zawierają rysunki wykonane w CAD-zie - rozdz. 2. GRUBOŚĆ OCIEPLENIA I IZOLACYJNOŚĆ AKUSTYCZNA Dobieramy z poniższej tabeli Praktycznie uwzględnić dla połaci poddasza użytkowego ( U + U k ) = 0,0 [W/m 2 K]. Podane wartości izolacyjności akustycznej wg literatury fachowej - można przyjmować tylko szacunkowo, gdy nie posiada się badań. WENTYLACJA I PAROIZOLACJA KLASA ODPORNOŚCI OGNIOWEJ Osłona konstrukcji drewnianej z dwuwarstwowym ociepleniem i pojedynczą płytą g-k (2,5 mm) najczęściej jako przegroda posiada klasę według nowych oznaczeń EI0 [minut] lub dawnych F0,5 [godziny], zaś z podwójną płytą lub gr. 20 mm - odpowiednio EI60 lub F. a) W przypadku pokrycia typu szczelnego dla pary wodnej i przeciwdziałaniu jej kondensacji zawsze nad ociepleniem pozostawiamy - 5 cm szczelinę wentylacyjną z wykonaniem między krokwiami ciągłego cm wlotu na styku z zewnętrzną powierzchnią ściany oraz wylotu powietrza i pary w kalenicy, narożu lub w ścianach szczytowych (patrz również str. 9). b) Dla uniknięcia zatkania szczeliny montujemy między krokwiami WYTYCZNE WYKONAWCZE trójkątny ruszt ze sznurka i do ocieplenia stosujemy ww. płyty, a nie rozprężne maty. Płyty docinamy z naddatkiem cm. c) Dokładnie układamy między krokwiami główne ocieplenie, montujemy wieszaki stalowe typu U i listwy rusztu pod płyty g-k oraz drugą warstwę termoizolacji. d) Stosujemy wg potrzeb Folię paroizolacyjną ROCKWOOL i montujemy okładzinę wewnętrzną, np. z płyt g-k.

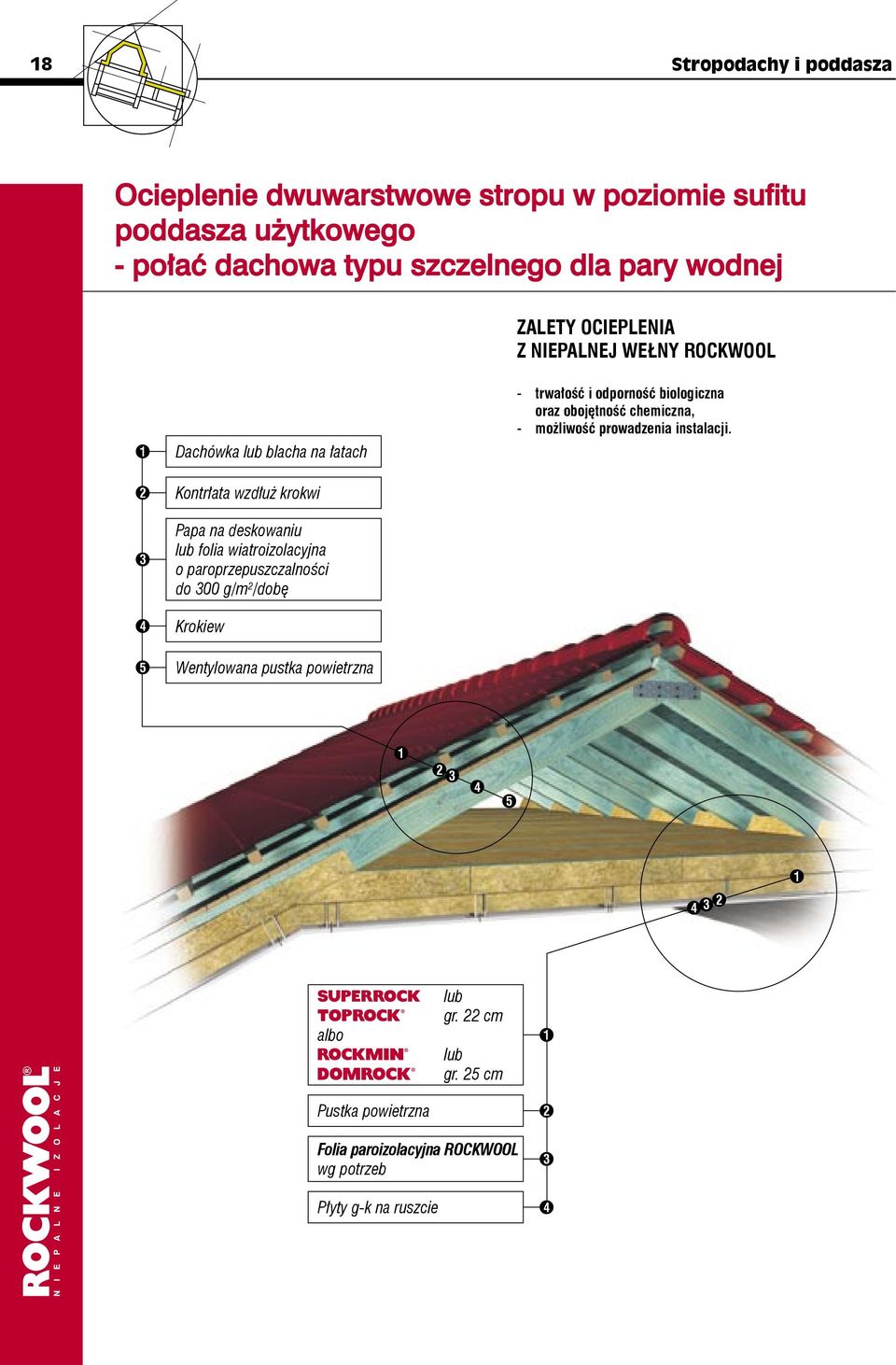

18 8 Stropodachy i poddasza Ocieplenie dwuwarstwowe stropu w poziomie sufitu poddasza użytkowego - połać dachowa typu szczelnego dla pary wodnej ZALETY OCIEPLENIA Z NIEPALNEJ WEŁNY ROCKWOOL Dachówka lub blacha na łatach Kontrłata wzdłuż krokwi Papa na deskowaniu lub folia wiatroizolacyjna o paroprzepuszczalności do 00 g/m 2 /dobę Krokiew Wentylowana pustka powietrzna - trwałość i odporność biologiczna oraz obojętność chemiczna, - możliwość prowadzenia instalacji albo lub gr. 22 cm lub gr. 25 cm Pustka powietrzna 2 Folia paroizolacyjna ROCKWOOL wg potrzeb Płyty g-k na ruszcie 4

19 Stropodachy i poddasza 9 WYTYCZNE PROJEKTOWE Ocieplenie ww. stropu nad pomieszczeniami o t i > 6 C projektujemy jako energooszczędne E < E o, czyli przyjęte U < energooszczędnego U k = 0,7 < wymaganego U k (max) = 0,0 - ( U + U k ) [m² K/W]. Dobieramy pełną przegrodę tak, aby obliczone min. R A2 > 0 48 [db] było jak największe. Szczegółowe rozwiązania konstrukcyjne zawierają rysunki wykonane w CAD-zie - rozdz. 2. GRUBOŚĆ OCIEPLENIA I IZOLACYJNOŚĆ AKUSTYCZNA Dobieramy z poniższej tabeli Praktycznie uwzględnić dla stropu sufitowego poddasza ( U + U k ) = 0,0 [W/m 2 K]. Podane wartości izolacyjności akustycznej wg literatury fachowej - można przyjmować tylko szacunkowo, gdy nie posiada się badań. WENTYLACJA I PAROIZOLACJA KLASA ODPORNOŚCI OGNIOWEJ Osłona konstrukcji drewnianej z dwuwarstwowym ociepleniem i pojedynczą płytą g-k (2,5 mm) najczęściej jako przegroda posiada klasę według nowych oznaczeń EI0 [minut] lub dawnych F0,5 [godziny], zaś z podwójną płytą lub gr. 20 mm - odpowiednio EI60 lub F. a) W przypadku pokrycia typu szczelnego dla pary wodnej zawsze nad ociepleniem połaci pozostawiamy - 5 cm szczelinę wentylacyjną z wykonaniem ciągłego wlotu wzdłuż okapu (str. 7) oraz z przestrzeni powietrznej wylotu powietrza i pary przez 2 cm wycięcie papy i desek lub folii WWK po obu stronach kalenicy lub naroża albo montażem w dwóch ścianach szczytowych kratek wentylacyjnych. WYTYCZNE WYKONAWCZE b) Układamy między jętkami lub kleszczami główne ocieplenie, montujemy wieszaki stalowe typu U i listwy rusztu pod płyty g-k oraz drugą warstwę termoizolacji bardzo dokładnie z docięciem płyt lub mat z niewielkim naddatkiem. c) Stosujemy wg potrzeb Folię paroizolacyjną ROCKWOOL i montujemy okładzinę, np. z płyty g-k.

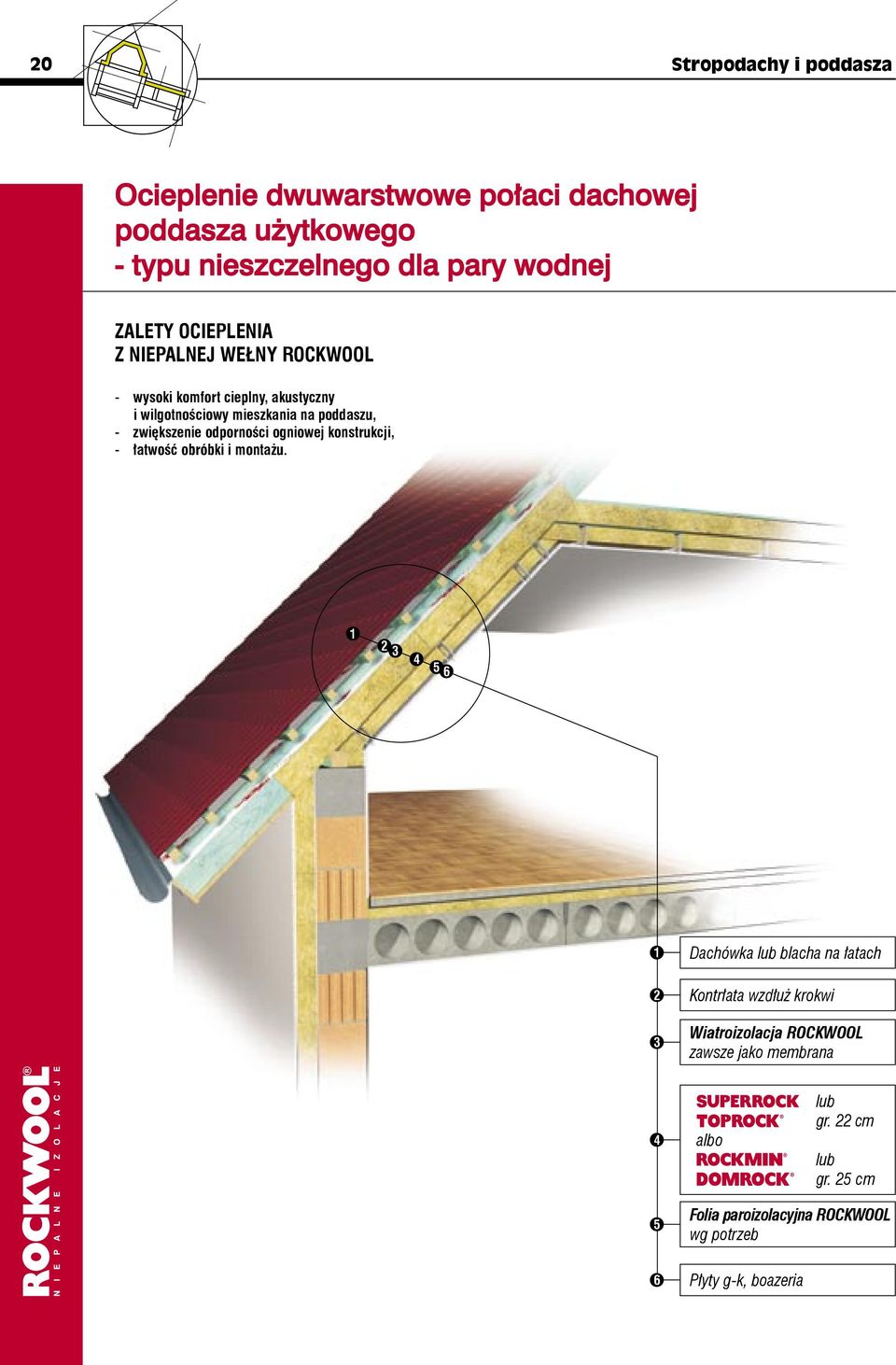

20 20 Stropodachy i poddasza Ocieplenie dwuwarstwowe połaci dachowej poddasza użytkowego - typu nieszczelnego dla pary wodnej ZALETY OCIEPLENIA Z NIEPALNEJ WEŁNY ROCKWOOL - wysoki komfort cieplny, akustyczny i wilgotnościowy mieszkania na poddaszu, - zwiększenie odporności ogniowej konstrukcji, - łatwość obróbki i montażu Dachówka lub blacha na łatach Kontrłata wzdłuż krokwi Wiatroizolacja ROCKWOOL zawsze jako membrana 4 albo lub gr. 22 cm lub gr. 25 cm 5 Folia paroizolacyjna ROCKWOOL wg potrzeb 6 Płyty g-k, boazeria

21 Stropodachy i poddasza 2 WYTYCZNE PROJEKTOWE Ocieplenie ww. połaci nad pomieszczeniami o t i > 6 C projektujemy jako energooszczędne E < E o, czyli przyjęte U < energooszczędnego U k = 0,7 < wymaganego U k (max) = 0,0 - ( U + U k ) [m² K/W]. Dobieramy pełną przegrodę tak, aby obliczone min. R A2 > 0 48 [db] było jak największe. Szczegółowe rozwiązania konstrukcyjne zawierają rysunki wykonane w CAD-zie - rozdz. 2. GRUBOŚĆ OCIEPLENIA I IZOLACYJNOŚĆ AKUSTYCZNA Dobieramy z poniższej tabeli Praktycznie uwzględnić dla połaci poddasza użytkowego ( U + U k ) = 0,0 [W/m 2 K]. Podane wartości izolacyjności akustycznej wg literatury fachowej można przyjmować szacunkowo, gdy nie posiada się badań - patrz również str. 7. WENTYLACJA I PAROIZOLACJA KLASA ODPORNOŚCI OGNIOWEJ Osłona konstrukcji drewnianej z dwuwarstwowym ociepleniem i pojedynczą płytą g-k (2,5 mm) najczęściej jako przegroda posiada klasę według nowych oznaczeń EI0 [minut] lub dawnych F0,5 [godziny], zaś z podwójną płytą lub gr. 20 mm - odpowiednio EI60 lub F. a) Dla nowych konstrukcji połaci lub przy przekładaniu występującego pokrycia tylko z dachówki lub blachy zawsze stosujemy na krokwiach jako membranę Wiatroizolację ROCKWOOL, mocując ją wzdłuż krokwi kontrłatą gr. 2 cm, dzięki czemu zapewniamy wentylację połaci między wiatroizolacją i właściwym pokryciem połaci dachowej. WYTYCZNE WYKONAWCZE b) Układamy między krokwiami główne ocieplenie, montujemy wieszaki stalowe typu U i listwy rusztu pod płyty g-k oraz drugą warstwę termoizolacji, docinając płyty, maty z -,5 cm naddatkiem. c) Stosujemy według potrzeb Folię paroizolacyjną ROCKWOOL i montujemy okładzinę wewnętrzną, np. z płyt g-k.

22 22 Stropodachy i poddasza Ocieplenie dwuwarstwowe stropu w poziomie sufitu poddasza użytkowego - połać dachowa typu nieszczelnego dla pary wodnej ZALETY OCIEPLENIA Z NIEPALNEJ WEŁNY ROCKWOOL - wysoka paroprzepuszczalność, - duża trwałość eksploatacyjna przy bardzo małym ciężarze własnym Dachówka lub blacha na łatach Kontrłata wzdłuż krokwi Wiatroizolacja ROCKWOOL zawsze jako membrana Krokiew Wentylowana pustka powietrzna albo lub gr. 22 cm lub gr. 25 cm Pustka powietrzna 2 Folia paroizolacyjna ROCKWOOL wg potrzeb Płyty g-k na ruszcie 4

23 Stropodachy i poddasza 2 WYTYCZNE PROJEKTOWE Ocieplenie ww. stropu nad pomieszczeniami o t i > 6 C projektujemy jako energooszczędne E < E o, czyli przyjęte U < energooszczędnego U k = 0,7 < wymaganego U k (max) = 0,0 - ( U + U k ) [m² K/W]. Dobieramy pełną przegrodę tak, aby obliczone min. R A2 > 0 48 [db] było jak największe. Szczegółowe rozwiązania konstrukcyjne zawierają rysunki wykonane w CAD-zie - rozdz. 2. GRUBOŚĆ OCIEPLENIA I IZOLACYJNOŚĆ AKUSTYCZNA Dobieramy z poniższej tabeli Praktycznie uwzględnić dla stropu sufitowego poddasza ( U + U k ) = 0,0 [W/m 2 K]. Podane wartości izolacyjności akustycznej wg literatury fachowej - można przyjmować szacunkowo, gdy nie posiada się badań. WENTYLACJA I PAROIZOLACJA KLASA ODPORNOŚCI OGNIOWEJ Osłona konstrukcji drewnianej z dwuwarstwowym ociepleniem i pojedynczą płytą g-k (2,5 mm) najczęściej jako przegroda posiada klasę według nowych oznaczeń EI0 [minut] lub dawnych F0,5 [godziny], zaś z podwójną płytą lub gr. 20 mm - odpowiednio EI60 lub F. a) Dla nowych konstrukcji połaci lub przy przekładaniu występującego pokrycia jn. zawsze stosujemy na krokwiach jako membranę Wiatroizolację ROCKWOOL, mocując ją wzdłuż krokwi kontrłatą gr. 2 cm, dzięki czemu zapewniamy wentylację połaci w szczelinie między wiatroizolacją i dachówką, blachą dachówkową lub trapezową. WYTYCZNE WYKONAWCZE b) Układamy między jętkami lub kleszczami główne ocieplenie, montujemy wieszaki stalowe typu U i listwy rusztu pod płyty g-k oraz drugą warstwę termoizolacji, docinając płyty, maty z -,5 cm naddatkiem. c) Stosujemy według potrzeb Folię paroizolacyjną ROCKWOOL i montujemy okładzinę, np. z płyt g-k.

24 24 Stropodachy i poddasza Płyty z wełny mineralnej Wielkowymiarowa płyta z wełny mineralnej APROBATA TECHNICZNA ITB AT-5-262/2000 ZASTOSOWANIE Niepalne ocieplenie i izolacja akustyczna: - stropodachów wentylowanych i poddaszy, - drewnianych stropów belkowych i sufitów podwieszanych, - ścian zewnętrznych warstwowych, ścian szkieletowych oraz lekkich ścian osłonowych, kasetowych hal i ścian działowych, - podłóg na legarach. PARAMETRY TECHNICZNE współczynnik przewodzenia ciepła obl 0,05 [W/m K] obciążenie charakterystyczne ciężarem własnym 0,5 kn/m krótkotrwała nasiąkliwość wodą 0, kg/m 2 klasyfikacja ogniowa klasa A - wyrób niepalny ODCHYŁKI WYMIAROWE długość szerokość grubość WYMIARY I PAKOWANIE długość szerokość grubość R opór cieplny ilość płyt w paczce ±0 mm ±5 mm +5/-2 mm ilość m 2 w paczce [mm] [mm] [mm] [m 2 K/W] [szt.] [m 2 ] ,40 2 7, ,70 0 6, ,25 8 4, ,85 6, ,40 5, ,00 4 2, ,25 4 2, ,55 4 2, ,0, ,70, ,25 2,2 APROBATA TECHNICZNA ITB AT-5-262/2000 ZASTOSOWANIE Niepalne ocieplenie i izolacja akustyczna: - stropodachów wentylowanych i poddaszy, - drewnianych stropów belkowych, - sufitów podwieszanych, - ścian działowych. PARAMETRY TECHNICZNE współczynnik przewodzenia ciepła obl obciążenie charakterystyczne ciężarem własnym klasyfikacja ogniowa ODCHYŁKI WYMIAROWE długość szerokość grubość WYMIARY I PAKOWANIE długość szerokość grubość R opór cieplny 0,05 [W/m K] 0,40 kn/m wyrób niepalny ilość m 2 w rolce ±2% ±,5% -5/+25 mm ilość m 2 w ROCKPAK-u* [mm] [mm] [mm] [m 2 K/W] [szt.] [m 2 ] ,85 5,0 00, ,40 4,5 90, ,00,5 70, ,25,5 70, ,55,0 60, ,0 2,5 50, ,70 2,5 50,0 * ROCKPAK - nowy sposób pakowania produktu TOPROCK umożliwiający składowanie bez zadaszenia. ROCKPAK zawiera 20 rolek.

25 Stropodachy i poddasza 25 Płyty z wełny mineralnej Mata z wełny mineralnej APROBATA TECHNICZNA ITB AT-5-262/2000 ZASTOSOWANIE Niepalne ocieplenie i izolacja akustyczna: - stropodachów wentylowanych i poddaszy, - drewnianych stropów belkowych, - sufitów podwieszanych, - lekkich ścian osłonowych i działowych, - podłóg na legarach. PARAMETRY TECHNICZNE współczynnik przewodzenia ciepła obl 0,09 [W/m K] obciążenie charakterystyczne ciężarem własnym 0, kn/m krótkotrwała nasiąkliwość wodą 0, kg/m 2 klasyfikacja ogniowa klasa A - wyrób niepalny ODCHYŁKI WYMIAROWE długość szerokość grubość WYMIARY I PAKOWANIE długość szerokość grubość R opór cieplny ilość płyt w paczce ±0 mm ±5 mm +5/-2 mm ilość m 2 w paczce [mm] [mm] [mm] [m 2 K/W] [szt.] [m 2 ] ,25 5 9, ,50 2 7, ,75 0 6, ,05 2 7, ,55 0 6, ,05 8 4, ,55 7 4, ,85 6, ,0 6, ,60 5, ,0 5,0 APROBATA TECHNICZNA ITB AT /2000 ZASTOSOWANIE Niepalne ocieplenie i izolacja akustyczna: - stropodachów wentylowanych i poddaszy, - drewnianych stropów belkowych, - sufitów podwieszanych, - ścian działowych. PARAMETRY TECHNICZNE współczynnik przewodzenia ciepła λobl obciążenie charakterystyczne ciężarem własnym klasyfikacja ogniowa ODCHYŁKI WYMIAROWE długość szerokość grubość WYMIARY I PAKOWANIE długość szerokość grubość R opór cieplny 0,04 [W/m K] 0,20 kn/m wyrób niepalny ilość m 2 w rolce +2 / -% ±,5% -5 mm ilość m 2 w ROCKPAK-u* [mm] [mm] [mm] [m 2 K/W] [szt.] [m 2 ] 2x ,40 9,0 80, ,40 6,0 20, ,65 6,0 20, ,90 5,5 0, ,5 4,5 90, ,85 4,5 90,0 * ROCKPAK - nowy sposób pakowania produktu DOMROCK umożliwiający składowanie bez zadaszenia. ROCKPAK zawiera 20 rolek.

26 26 Stropodachy i poddasza Folia paroizolacyjna Płyty z wełny mineralnej Folia polietylenowa Folia paroizolacyjna ROCKWOOL: - stabilizowana o grubości 0,2 mm - stabilizowana o grubości 0, mm - trudno zapalna o grubości 0,2 mm POLSKA NORMA PN-EN 62:2002 ZASTOSOWANIE Niepalne ocieplenie i izolacja akustyczna: - podłóg na gruncie lub stropie na podkładzie betonowym. PARAMETRY TECHNICZNE współczynnik przewodzenia ciepła obl obciążenie charakterystyczne ciężarem własnym krótkotrwała nasiąkliwość wodą klasyfikacja ogniowa ściśliwość przy: obciążeniu 2 kpa obciążeniu 4 kpa obciążeniu 40 kpa sztywność dynamiczna przy: gr. 0 mm gr. 40 mm gr. 50 mm ODCHYŁKI WYMIAROWE długość szerokość grubość prostokątność WYMIARY I PAKOWANIE długość szerokość grubość R opór cieplny 0,04 [W/m K],6 kn/m,0 kg/m 2 wyrób niepalny ilość płyt w paczce % 4% 5% 26, MN/m,0 MN/m 2,9 MN/m ±5 mm ± mm + / -2 mm 5 mm/m ilość m 2 w paczce [mm] [mm] [mm] [m 2 K/W] [szt.] [m 2 ] ,45 6 8, ,70 8 4, ,95 8 4, ,20 4 2, ,45 4 2, ,95 2, ,40 2,0 APROBATA TECHNICZNA Folia o grubości 0,2 mm: ITB AT-5-2/200 ITB AT-5-2/2002 Folia o grubości 0, mm: COBR AT/ ZASTOSOWANIE Folia o grubości 0,2 mm: - do wykonywania warstwy przeciwwilgociowej pod podłogi, posadzki, wylewki, - do wykonywania prowizorycznych zabezpieczeń połaci dachowych. Folia o grubości 0, mm: - zastosowanie jak folia o grubości 0,2 mm oraz: - jako izolacja paroszczelna w konstrukcjach stropów i stropodachów, - jako izolacja przeciwwilgociowa podziemnych części budowli. PARAMETRY TECHNICZNE opór dyfuzyjny (dla gr. 0,2 mm) wsp. oporu dyfuzyjnego (dla gr. 0, mm) 60 m 2 h hpa/g µ maksymalne naprężenie przy rozciąganiu: folia o gr. 0,2 mm folia o gr. 0, mm wzdłuż 2 MPa 2 MPa w poprzek 0 MPa 0 MPa wydłużenie względne przy zerwaniu: wzdłuż w poprzek giętkość przy przeginaniu na półobwodzie wałka o średnicy 5 mm w temp. -20 C klasyfikacja ogniowa 00% 200% 450% 200% niedopuszczalne powstawanie rys i pęknięć wyrób nierozprzestrzeniający ognia WYMIARY I PAKOWANIE Folia paroizolacyjna ROCKWOOL jest składana, zwijana i pakowana w rolki (nawijana na bobiny o długości maksymalnie,7 m). Rolki są pakowane na palety, maksymalnie 000 kg na jedną paletę (przelicznik: kg folii = 5,4 m 2 ). 0 2, , ,0* ,0* 80 * Dostarcza się na życzenie Klienta.

27 Stropodachy i poddasza 27 Wiatroizolacja Membrana dachowa APROBATA TECHNICZNA COBR AT/ Certyfikat Zgodności COBR PIB Nr Z/65/02/2002 ZASTOSOWANIE Paroprzepuszczalna membrana w kolorze czerwonym, którą stosuje się zawsze na zewnątrz (nad termoizolacją) w ścianach ocieplonych metodą lekką suchą i w ścianach o konstrukcji szkieletowej lub poddaszach użytkowych dachów skośnych. PARAMETRY TECHNICZNE przepuszczalność pary wodnej WDD 600 g/m 2 /dobę równoważna grubość warstwy powietrza S d 0,0 m rozerwanie przez gwóźdź w poprzek 50 kn wydłużenie względne przy zerwaniu: wzdłuż 60% w poprzek 00% temperatura użytkowania od -40 C do 95 C klasyfikacja ogniowa wyrób nierozprzestrzeniający ognia WYMIARY I PAKOWANIE szerokość wstęgi długość wstęgi w rolce,50 m 50 m.b. ilość m 2 w rolce 75,0 m 2 Wiatroizolacja ROCKWOOL pakowana jest w rolki (nawijana na bobiny o długości,50 m).

28 28 Stropodachy i poddasza Płyty z wełny mineralnej PARAMETRY TECHNICZNE APROBATA TECHNICZNA ITB AT-5-79/200 współczynnik przewodzenia ciepła obl obciążenie charakterystyczne ciężarem własnym naprężenie ściskające przy 0% odkształceniu względnym dla grubości mm wytrzymałość na rozciąganie prostopadłe do powierzchni stabilność wymiarów w określonych warunkach temperaturowych i wilgotnościowych krótkotrwała nasiąkliwość wodą metodą częściowego zanurzenia siła ściskająca pod obciążeniem punktowym dającym odkształcenie 5mm dla gr mm naprężenie ściskające pod obciążeniem punkt. dającym odkształcenie 5 mm dla gr mm klasyfikacja ogniowa 0,040 [W/m K],0 kn/m 40 kpa 8 kpa %,0 kg/m N 70 kpa wyrób niepalny, klasa A wg EN 50- ZASTOSOWANIE - do izolacji termicznej stropodachów pod bezpośrednie po wło kowe pokrycia dachowe (w układzie izolacji jednowarstwowym lub dwuwarstwowym jako płyta wierzchnia), - zalecane do dachów standardowych, dla których nie prze wi du je się specjalnych wymagań. WYMIARY I PAKOWANIE ODCHYŁKI WYMIAROWE długość szerokość grubość prostokątność płaskość ± mm ± mm ±2 mm < 5 mm/m < 6 mm długość szerokość grubość opór cieplny R ilość sztuk ilość m 2 w paczce na palecie w paczce na palecie [mm] [mm] [mm] [m 2 K/W] [szt.] [szt.] [m 2 ] [m 2 ] , ,4 60, ,50 2,8 28, ,00 2 0,2 24, ,75 2 8,2 9, ,00 2 5,2 2, , ,4 60, , ,4 48, ,00 5,8 6, ,25 4,8, ,50 2,8 28, ,00 2 0,2 24, ,75 2 8,2 9, ,50 2 6,2 4, ,00 2 5,2 2,0 Płyty MONROCK MAX pokryte jednostronnie warstwą bitumiczną

29 Stropodachy i poddasza 29 Płyty z wełny mineralnej PARAMETRY TECHNICZNE APROBATA TECHNICZNA ITB AT-5-79/200 ZASTOSOWANIE - do izolacji termicznej stropodachów pod bezpośrednie powłokowe pokrycia dachowe (w układzie izolacji jednowarstwowym lub dwuwarstwowym jako płyta wierzchnia), - zalecane do dachów, którym postawiono specjalne wymagania (np. codzienna konserwacja urządzeń na dachu). WYMIARY I PAKOWANIE współczynnik przewodzenia ciepła obl obciążenie charakterystyczne ciężarem własnym,50 kn/m naprężenie ściskające przy 0% odkształceniu względnym 50 kpa wytrzymałość na rozciąganie prostopadłe do powierzchni 2 kpa stabilność wymiarów w określonych warunkach temperaturowych i wilgotnościowych % krótkotrwała nasiąkliwość wodą metodą częściowego zanurzenia,0 kg/m 2 siła ściskająca pod obciążeniem punktowym dającym odkształcenie 5mm dla gr mm 500 N naprężenie ściskające pod obciążeniem punkt. dającym odkształcenie 5 mm dla gr mm 90 kpa klasyfikacja ogniowa wyrób niepalny, klasa A wg EN 50- ODCHYŁKI WYMIAROWE długość szerokość grubość prostokątność płaskość 0,04 [W/m K] ± mm ± mm ±2 mm < 5 mm/m < 6 mm długość szerokość grubość opór cieplny ilość sztuk ilość m 2 R w paczce na palecie w paczce na palecie [mm] [mm] [mm] [m 2 K/W] [szt.] [szt.] [m 2 ] [m 2 ] , ,4 60, ,40 2 2,2 28, ,90 2 0,2 24, ,65 2 8,2 9, ,85 2 5,2 2, ,95 5,0 74, , ,4 60, , ,4 48, ,95 5,8 6, ,40 2 2,2 28, ,90 2 0,2 24, ,65 2 8,2 9, ,5 2 6,2 4, ,85 2 5,2 2,0

30 0 Stropodachy i poddasza System System Płyty MONROCK MAX, klej bitumiczny Płyty MONROCK MAX z wierzchnią warstwą bitumiczną, klej bitumiczny lub klej PUR PARAMETRY TECHNICZNE PŁYTY DACHOWE MONROCK MAX APROBATA TECHNICZNA ITB AT-5-79/200 ZASTOSOWANIE - do ocieplania betonowych dachów płaskich, w których warstwy izolacyjne dachu łączone są za pomocą kleju bitumicznego na zimno, - nadaje się do nowych oraz modernizowanych dachów, - ocieplenie w systemie MONROCK jest jednowarstwowe. WYMIARY I PAKOWANIE długość szerokość grubość R opór cieplny ilość płyt w paczce ilość m 2 w paczce [mm] [mm] [mm] [m 2 K/W] [szt.] [m 2 ] ,25 4 2, ,50, ,00 2, ,75 2, ,00 2,2 PŁYTY DACHOWE MONROCK MAX ICOBIT APROBATA TECHNICZNA ITB AT-5-79/200 Płyty MONROCK MAX ICOBIT to płyty MONROCK MAX jednostronnie pokryte warstwą bitumiczną przeznaczoną do przygrzania papy. współczynnik przewodzenia ciepła obl obciążenie charakterystyczne ciężarem własnym naprężenie ściskające przy 0% odkształceniu względnym dla grubości mm wytrzymałość na rozciąganie prostopadłe do powierzchni stabilność wymiarów w określonych warunkach temperaturowych i wilgotnościowych krótkotrwała nasiąkliwość wodą metodą częściowego zanurzenia KLEJ BITUMICZNY KB-MONROCK POLSKA NORMA PN-B-24620:998 0,040 [W/m K],0 kn/m 40 kpa 8 kpa %,0 kg/m 2 siła ściskająca pod obciążeniem punktowym dającym odkształcenie 5mm dla gr mm 400 N naprężenie ściskające pod obciążeniem punkt. dającym odkształcenie 5 mm dla gr mm 70 kpa klasyfikacja ogniowa wyrób niepalny, klasa A wg EN 50- ODCHYŁKI WYMIAROWE długość szerokość grubość prostokątność płaskość ± mm ± mm ±2 mm < 5 mm/m < 6 mm ZASTOSOWANIE Klej służy do przyklejenia płyty do podłoża dachowego oraz papy podkładowej do płyty MONROCK MAX. PAKOWANIE Klej KB-MONROCK pakowany jest w wiaderka blaszane o pojemności 20 l (opakowanie z klejem waży 22 kg). System MONROCK sprzedawany jest w ilościach będących wielokrotnością 2 m 2. Zakładane zużycie kleju KB-MONROCK wynosi : w systemie MONROCK w systemie MONROCK ICOBIT PARAMETRY TECHNICZNE giętkość przy przeginaniu na walcu o średnicy 0 mm w temperaturze -5 C temp. zapłonu wg Martensa - Pensky ego zawartość wody,6 kg/m 2 0,8 kg/m 2 niedopuszczalne powstawanie rys i pęknięć C 0,5%

31 Stropodachy i poddasza połać dachowa - typ nieszczelny - membrana PRZYKŁAD OBLICZENIOWY W budynku jedno- lub wielorodzinnym dobrać grubość ocieplenia i sprawdzić izolacyjność akustyczną połaci dachowej i stropu sufitowego poddasza użytkowego. Na poddaszu o całkowitej powierzchni połaci 5 m 2 w czterech pokojach zamontowano okna połaciowe o łącznej powierzchni 9,0 m 2, które stanowią 6% powierzchni całej połaci dachowej o pokryciu z dachówki, krokwiach drewnianych 8/6 cm i płyty g-k na ruszcie. Budynek zlokalizowano w strefie śródmiejskiej miasta powyżej 00 tys. mieszkańców. Przyjęto miarodajny poziom hałasu zewnętrznego równy dopuszczalnemu i wyrażonemu równoważnym, ośmiogodzinnym w porze dnia, poziomem dźwięku A = 55 db oraz jednogodzinnym w porze nocy o wartości A = 45 db jako wartościom najmniej korzystnym (patrz tablica poniżej) i potraktowanym jako uzyskane z obliczeń. Wymagania - str. i 2 - połać z oknami, krokwiami - mostki U < U k < U k (max) = 0,0 ( U+ U k ) = 0,0-0,0 = 0,20 [W/m 2 K] Przyjęto: płyty ROCKMIN o grubości łącznej g = cm, dla których U = 0,6 < U k = 0,7 [W/m 2 K] oraz E < E 0 Wymagania - wg PN-B-025-:999, tab. 5 i 6 normy oraz punktu 6.. dla wartości uzyskanych z obliczeń następuje zwiększenie o db przyjętego poziomu dźwięku A, stąd będą: - dla połaci i poziomu dźwięku A = 58 db (dzień), A = 48 db (noc) przy widmie hałasów komunikacji w mieście,wymagane wartości od dźwięków powietrznych R A2 0 [db] dla części pełnej, (patrz str. 2, TAB. 2 i ) R A2 20 [db] dla okna w pokoju. Ocieplenie Izolacyjność akustyczna strop sufitowy - kleszcze + ruszt z płytami g-k Wymagania - str. i 2 - kleszcze stropu sufitowego - mostki U < U k < U k (max) = 0,0 ( U+ U k ) = 0,0-0,0 = 0,20 [W/m 2 K] Przyjęto: płyty ROCKMIN o grubości łącznej g = cm, dla których U = 0,6 < U k = 0,7 [W/m 2 K] oraz E < E 0 Wymagania wg PN-B-025-:999, tab. 5 i punktu 6. normy oraz punktu 6.. dla wartości uzyskanych z obliczeń następuje zwiększenie o db przyjętego poziomu dźwięku A, stąd będą: - dla stropu i poziomu dźwięku A = 58 db (dzień), A = 48 db (noc) przy widmie hałasów komunikacji w mieście,wymagane wartości od dźwięków powietrznych R A2 db dla części pełnej, (patrz str. 2, TAB. 2 oraz wg punktu 6. normy zwiększenie o 0 db) OBLICZENIA: wg zeszytu katalogu str. i 2. Wartość R A2 od dźwięków powietrznych przy widmie hałasów w mieście wyniesie: R A2 = R A2 - K przyjmujemy R A2 wg badań całej przegrody lub, gdy ich nie posiadamy, szacunkowo wg tabeli str. 2, R A2 = 4 db dla połaci dachowej + ROCKMIN o g = 25 cm - poprawka K = 0 db wg punktu 8 normy dla konstrukcji poddasza - 2 db korekta zalecana normą szacunkowo obliczone min. R A2 = = 4 [db] jest > od wymaganego R A2 = 0 [db] Połać dachowa o ww. konstrukcji spełnia wymagania normowe od zewnętr znych dźwięków powietr znych dla części pełnej, zaś okna połaciowe należy montować o min. R A2 20 [db]. OBLICZENIA: wg zeszytu katalogu str. i 2. Wartość R A2 od dźwięków powietrznych przy widmie hałasów w mieście wyniesie: R A2 = R A2 - K przyjmujemy R A2 wg badań całej przegrody lub, gdy ich nie posiadamy, szacunkowo wg tabeli str. 2, R A2 = 5 db dla połaci dachowej + ROCKMIN o g =25 cm - poprawka K = 0 db wg punktu 8 normy dla konstrukcji poddasza - 2 db korekta zalecana normą szacunkowo obliczone min. R A2 = = 5 [db] jest > od wymaganego R A2 = [db] Strop sufitowy o ww. konstrukcji spełnia wymagania normowe od zewnętr znych dźwięków powietr znych dla części pełnej. Płyty g-k (gipsowo-kartonowe) o grubości min. 2,5 mm na ruszcie. Ostatecznie przyjęto ocieplenie dwuwarstwowe z płyt ROCKMIN o grubości 5 cm między krokwiami połaci i kleszczami sufitu oraz jako drugą warstwę grubości 0 cm na całym poddaszu użytkowym układaną pomiędzy listwami podwieszonego rusztu pod płyty g-k gr. 2,5 lub 20 albo 2 x 2,5 mm. Klasa odporności ogniowej wg Warunków technicznych - Kategoria zagrożenia ludzi - ZL IV - dla budynku mieszkalnego. Rozporządzenie z r. - Klasa odporności pożarowej budynku C - dla budynku 5-kondygnacyjnego o grupie wysokości (SW) - średniowysoki. TAB. 4 i 5 wymaganie: - Klasa dotycząca konstrukcji R5 z oddzieleniem przegrodą o EI60 [min.], dawniej F. przyjęto: - wg badań: konstrukcję dachu o R5 z przegrodą jw. (wełna ROCKWOOL z płytą g-k gr. 20 mm) klasy EI 60 [min.], a dawniej F.
