1 Inspiron 3268 Konfiguracja i dane techniczne Model komputera: Inspiron 3268 Model regulacji: D13S Typ regulacji: D13S002

2 Uwagi, przestrogi i ostrzeżenia UWAGA: Napis UWAGA oznacza ważną wiadomość, która pomoże lepiej wykorzystać komputer. OSTRZEŻENIE: Napis PRZESTROGA informuje o sytuacjach, w których występuje ryzyko uszkodzenia sprzętu lub utraty danych, i przedstawia sposoby uniknięcia problemu. PRZESTROGA: Napis OSTRZEŻENIE informuje o sytuacjach, w których występuje ryzyko uszkodzenia sprzętu, obrażeń ciała lub śmierci. Copyright 2017 Dell Inc. lub jej spółki zależne. Wszelkie prawa zastrzeżone. Dell, EMC i inne znaki towarowe są znakami towarowymi firmy Dell Inc. lub jej spółek zależnych. Inne znaki towarowe mogą być znakami towarowymi ich właścicieli Wer. A00

3 Spis treści Skonfiguruj komputer... 4 Widoki...9 Przód...9 Tył...11 Panel tylny Dane techniczne...14 Wymiary i masa Informacje o systemie Pamięć...14 Porty i złącza Czytnik kart pamięci Komunikacja...16 Dźwięk...16 Magazyn danych...16 Parametry znamionowe zasilania...17 Grafika Środowisko pracy komputera Uzyskiwanie pomocy i kontakt z firmą Dell Narzędzia pomocy technicznej do samodzielnego wykorzystania Kontakt z firmą Dell

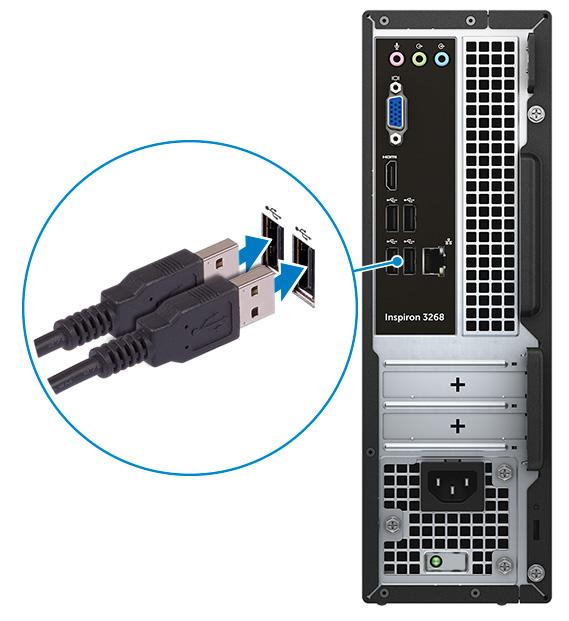

4 Skonfiguruj komputer 1 Podłącz klawiaturę i mysz. Zapoznaj się z dokumentacją dostarczoną z klawiaturą i myszą. 2 Podłącz kabel sieciowy opcjonalnie. 4

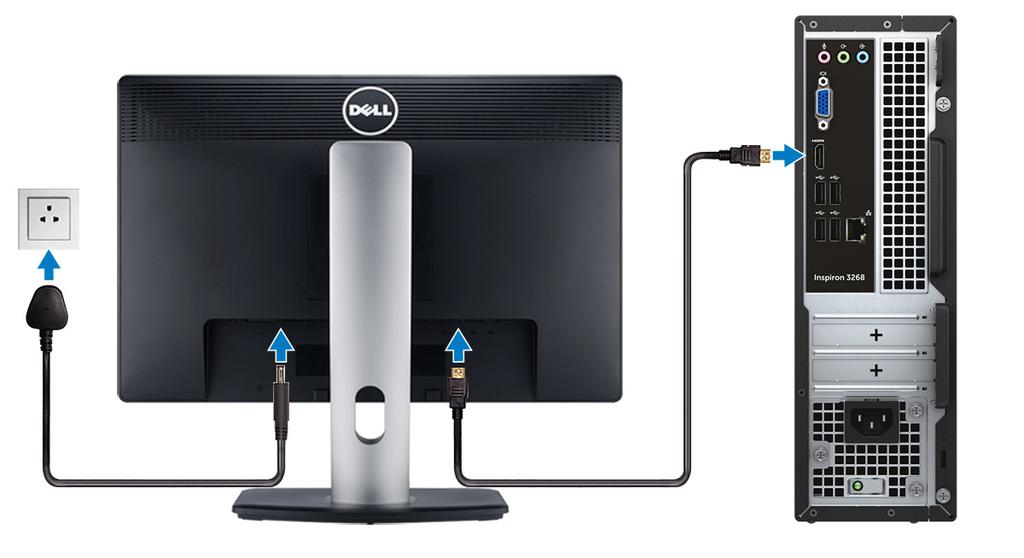

5 3 Podłącz wyświetlacz 4 Podłącz kabel zasilania. 5

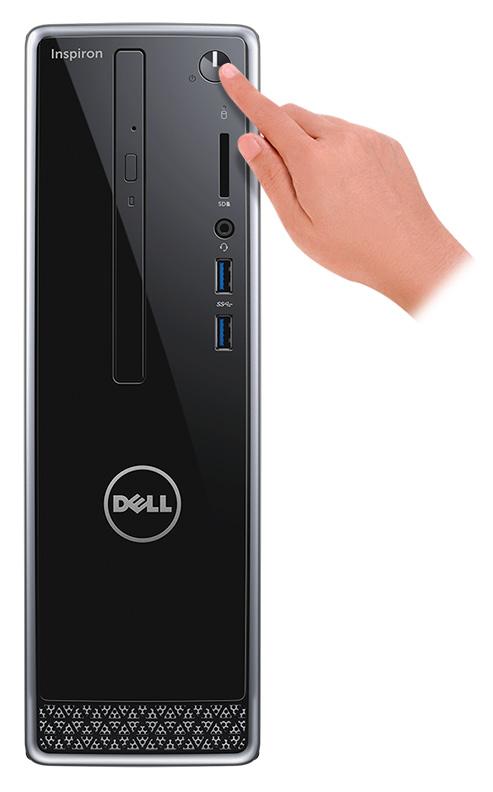

6 5 Naciśnij przycisk zasilania. 6

7 6 Dokończ instalację systemu operacyjnego. System Windows: a) Połącz komputer z siecią. b) Zaloguj się do konta Microsoft lub utwórz nowe konto. System Ubuntu: Postępuj zgodnie z instrukcjami wyświetlanymi na ekranie, aby ukończyć proces konfiguracji. 7

8 7 Odszukaj aplikacje firmy Dell w systemie Windows. Tabela 1. Odszukaj aplikacje firmy Dell Zarejestruj swój komputer Pomoc i obsługa techniczna firmy Dell SupportAssist sprawdź i zaktualizuj komputer 8

9 Widoki Przód 1 Napęd dysków optycznych (opcjonalnie) Umożliwia odczytywanie i zapisywanie informacji na dyskach CD i DVD. 2 Przycisk wysuwania dysku optycznego Naciśnij przycisk, aby otworzyć lub zamknąć szufladę napędu optycznego. 3 Przycisk zasilania Naciśnij, aby włączyć komputer, jeśli jest wyłączony, w trybie uśpienia lub hibernacji. Naciśnij, aby komputer przeszedł do stanu uśpienia, jeśli jest włączony. 9

10 Naciśnij i przytrzymaj przez 4 sekundy, aby wymusić wyłączenie komputera. UWAGA: Sposób działania przycisku zasilania można dostosować w oknie Opcje zasilania. Więcej informacji zawiera sekcja Me and My Dell (Ja i mój komputer Dell) na stronie support.dell.com/manuals. 4 Lampka aktywności dysku twardego Świeci, kiedy komputer odczytuje lub zapisuje dane na dysku twardym. 5 Czytnik kart pamięci Umożliwia odczytywanie i zapisywanie danych na kartach pamięci. 6 Gniazdo słuchawek Umożliwia podłączenie słuchawek lub zestawu słuchawkowego (słuchawek i mikrofonu). 7 porty USB 3.0 (2) Podłącz urządzenia zewnętrzne, takie jak urządzenia pamięci masowej i drukarki. Zapewnia szybkość transmisji danych do 5 Gb/s. 10

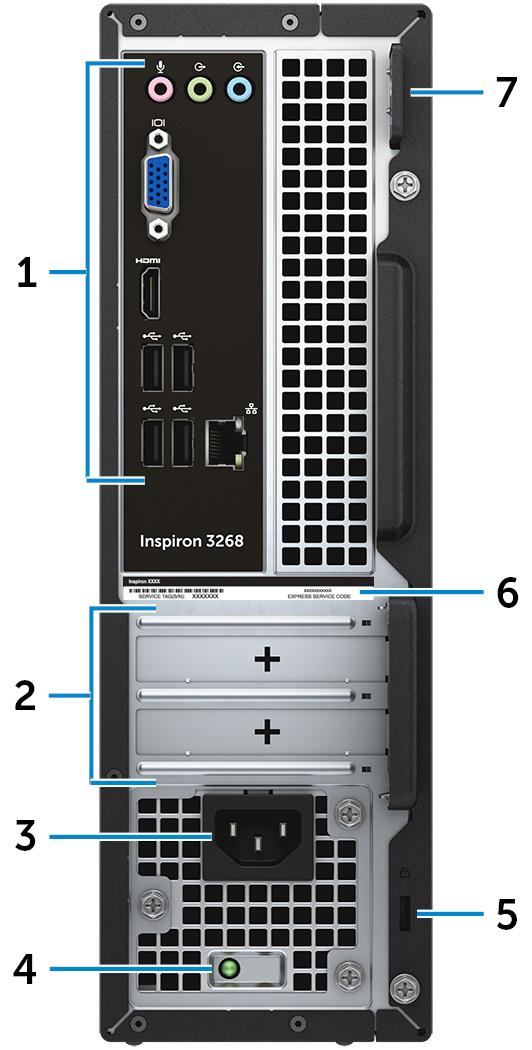

11 Tył 1 Panel tylny Służy do podłączania urządzeń USB, audio, wideo i innych. 2 Gniazda kart rozszerzeń Umożliwiają dostęp do portów w dowolnych zainstalowanych kartach PCI Express. 3 Gniazdo zasilacza Służy do podłączenia przewodu zasilającego do komputera. 4 Lampka diagnostyki zasilania Wskazuje stan włączenia zasilacza 5 Gniazdo linki antykradzieżowej Umożliwia podłączenie linki antykradzieżowej, służącej do ochrony komputera przed kradzieżą. 11

12 6 Etykieta ze znacznikiem serwisowym Znacznik serwisowy (ang. Service Tag) jest unikatowym identyfikatorem alfanumerycznym, który umożliwia pracownikom serwisowym firmy Dell identyfikowanie podzespołów sprzętowych w komputerach klientów i uzyskiwanie dostępu do informacji o gwarancji. 7 Ucha na kłódki Pozwala założyć standardową kłódkę uniemożliwiającą dostęp do wnętrza komputera. Panel tylny 1 Złącze wejścia liniowego Służy do podłączania urządzeń zapisujących lub odtwarzających dźwięk takich, jak mikrofon lub odtwarzacz CD. 2 Złącze wyjścia liniowego do podłączania głośników 3 Gniazdo mikrofonu Umożliwia podłączenie zewnętrznego mikrofonu jako źródła dźwięku. 4 Gniazdo VGA Służy do podłączania zewnętrznego monitora lub projektora. 5 Złącze HDMI 12

13 Umożliwia podłączenie telewizora lub innego urządzenia z wejściem HDMI. Zapewnia wyjście wideo i audio. 6 Porty USB 2.0 (4) Umożliwiają podłączanie urządzeń peryferyjnych, takich jak urządzenia pamięci masowej, drukarki itd. Zapewniają szybkość transmisji danych do 480 Mb/s. 7 Złącze sieciowe (z kontrolkami) Służy do podłączania przewodu Ethernet (RJ45) z routera lub modemu szerokopasmowego w celu uzyskania dostępu do sieci LAN lub sieci Internet. Dwie lampki obok złącza sieciowego wskazują stan połączenia i aktywność sieci. 13

14 Dane techniczne Wymiary i masa Tabela 2. Wymiary i masa Wysokość 293,10 mm (11,54 ) Szerokość 92,60 mm (3,65 ) Głębokość 314,50 mm (12,38 ) Waga (w przybliżeniu) 4,40 kg (9,70 funta) UWAGA: Masa komputera zależy od zamówionej konfiguracji i zmiennych produkcyjnych. Informacje o systemie Tabela 3. Informacje o systemie Model komputera Inspiron 3268 Procesor Mikroukład Intel Core i3/i5/i7 Intel Celeron Intel Pentium Intel H110 Pamięć Tabela 4. Dane techniczne pamięci Gniazda Typ Szybkość Dwa gniazda U-DIMM DDR MHz (Intel Celeron) 14

15 2400 MHz (Intel Pentium i Intel Core i3/i5/i7) Obsługiwane konfiguracje 2 GB, 4 GB, 6 GB, 8 GB, 10 GB, 12 GB i 16 GB Porty i złącza Tabela 5. Porty i złącza Zewnętrzne: Sieć USB Dźwięk/wideo Jeden port RJ45 Sześć portów USB 2.0 Dwa porty USB 3.0 Jedno gniazdo zestawu słuchawkowego Jedno gniazdo mikrofonu Jedno gniazdo wyjścia liniowego Jedno gniazdo wejścia liniowego Jeden port VGA Jeden port HDMI Wewnętrzne: Karta M.2 Gniazda PCIe Jedno gniazdo M.2 na hybrydową kartę Wi-Fi i Bluetooth Jedno gniazdo kart PCIe x1 Jedno gniazdo kart PCIe x16 Czytnik kart pamięci Tabela 6. Dane techniczne czytnika kart pamięci Typ Jedno gniazdo czytnika kart 5 w 1 Obsługiwane karty SD 15

16 SD High Capacity (SDHC) SD Extended Capacity (SDXC) MultiMediaCard (MMC) MultiMediaCard Plus (MMC Plus) Komunikacja Tabela 7. Obsługiwane urządzenia komunikacyjne Ethernet Kontroler Ethernet LAN 10/100/1000 Mb/s zintegrowany na płycie systemowej Komunikacja bezprzewodowa Do standardu Wi-Fi ac/n Bluetooth 4.0 Dźwięk Tabela 8. Dane techniczne dźwięku Kontroler Typ Realtek ALC3820 Zintegrowana karta dźwiękowa High Definition Audio z obsługą kanałów 5.1 Magazyn danych Tabela 9. Specyfikacja pamięci masowej Interfejs Dysk twardy SATA 1,5 Gb/s dla napędu optycznego Dysk twardy: SATA 6 Gb/s Jeden dysk twardy 2,5" Jeden dysk twardy 3,5" Dysk SSD Jeden dysk SSD 2,5" Napęd dysków optycznych Jeden 9,5-milimetrowy napęd DVD+/-RW 16

17 Parametry znamionowe zasilania Tabela 10. Parametry znamionowe zasilania Napięcie wejściowe Częstotliwość wejściowa Prąd wejściowy Prąd zmienny 100 V do 240 V 50 Hz do 60 Hz 3 A Grafika Tabela 11. Dane techniczne: grafika Kontroler zintegrowany Kontroler autonomiczny Kontroler Intel HD Graphics NVIDIA GeForce GT710LP Pamięć Współużytkowana pamięć systemowa Środowisko pracy komputera 2 GB DDR3 Poziom zanieczyszczeń w powietrzu: G2 lub niższy, wg definicji w ISA-S Wilgotność względna (maksymalna): od 20% do 80% (bez kondensacji) Tabela 12. Środowisko pracy komputera Podczas pracy Zakres temperatur 10 C do 35 C (50 F do 95 F) Magazyn danych 40 C do 65 C ( 40 F do 149 F) Wibracje (maksymalne) * 0,25 GRMS 2,20 GRMS Udar (maksymalny) Wysokość nad poziomem morza (maksymalna) 40 G przez 2 ms przy przyspieszeniu 51 cm/s (20 cali/s) -15,24 m do 3048 m ( 50 stóp do stóp) 50 G przez 26 ms przy przyspieszeniu 813 cm/s (320 cali/s) -15,24 m do m ( 50 stóp do stóp) * Mierzone z wykorzystaniem spektrum losowych wibracji, które symulują środowisko użytkownika. Mierzona za pomocą 2 ms pół-sinusoidalnego impulsu, gdy dysk twardy jest używany. 17

18 Mierzona za pomocą 2 ms pół-sinusoidalnego impulsu, gdy głowica dysku twardego jest w położeniu spoczynkowym. 18

19 Uzyskiwanie pomocy i kontakt z firmą Dell Narzędzia pomocy technicznej do samodzielnego wykorzystania Aby uzyskać informacje i pomoc dotyczącą korzystania z produktów i usług firmy Dell, można skorzystać z następujących zasobów internetowych: Tabela 13. Narzędzia pomocy technicznej do samodzielnego wykorzystania Informacje o produktach i usługach firmy Dell Dell Help & Support (Pomoc i obsługa techniczna firmy Dell) Aplikacja Get started (Wprowadzenie) Korzystanie z pomocy Pomoc online dla systemu operacyjnego Informacje o rozwiązywaniu problemów, podręczniki, instrukcje konfiguracji, dane techniczne produktów, blogi pomocy technicznej, sterowniki, aktualizacje oprogramowania itd. W systemie Windows wpisz Help and Support, a następnie naciśnij klawisz Enter Informacje o systemie operacyjnym, konfigurowaniu i użytkowaniu komputera, tworzeniu kopii zapasowych danych, wykonywaniu procedur diagnostycznych itd. Zobacz Ja i mój Dell na stronie internetowej manuals. 19

20 Kontakt z firmą Dell Aby skontaktować się z działem sprzedaży, pomocy technicznej lub obsługi klienta firmy Dell, zobacz UWAGA: Dostępność usług różni się w zależności od produktu i kraju, a niektóre z nich mogą być niedostępne w Twoim regionie. UWAGA: W przypadku braku aktywnego połączenia z Internetem informacje kontaktowe można znaleźć na fakturze, w dokumencie dostawy, na rachunku lub w katalogu produktów firmy Dell. 20
