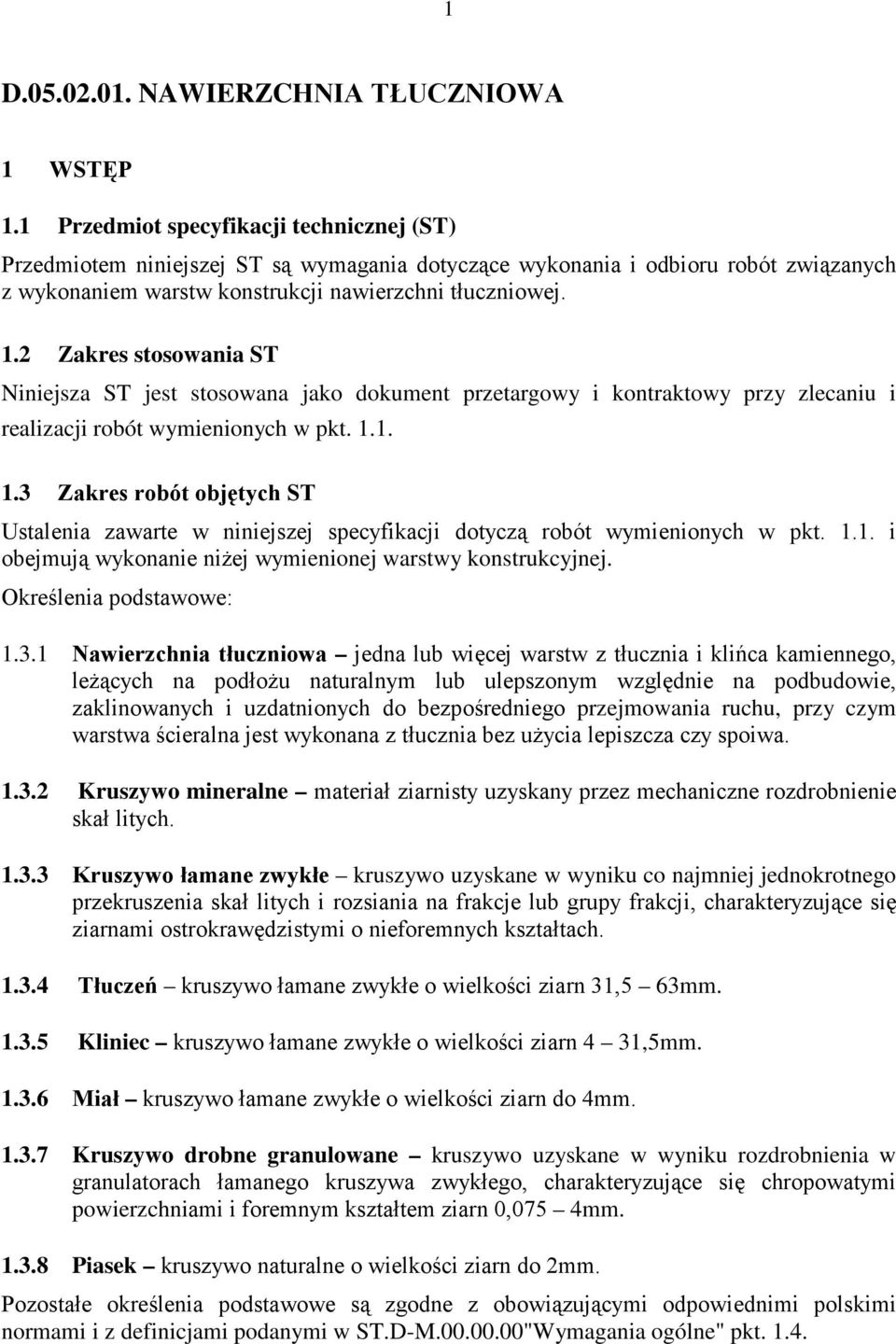

1 D NAWIERZCHNIA TŁUCZNIOWA 1 WSTĘP 1.1 Przedmiot specyfikacji technicznej (ST) Przedmiotem niniejszej ST są wymagania dotyczące wykonania i odbioru robót związanych z wykonaniem warstw konstrukcji nawierzchni tłuczniowej. 1.2 Zakres stosowania ST Niniejsza ST jest stosowana jako dokument przetargowy i kontraktowy przy zlecaniu i realizacji robót wymienionych w pkt Zakres robót objętych ST Ustalenia zawarte w niniejszej specyfikacji dotyczą robót wymienionych w pkt i obejmują wykonanie niŝej wymienionej warstwy konstrukcyjnej. Określenia podstawowe: Nawierzchnia tłuczniowa jedna lub więcej warstw z tłucznia i klińca kamiennego, leŝących na podłoŝu naturalnym lub ulepszonym względnie na podbudowie, zaklinowanych i uzdatnionych do bezpośredniego przejmowania ruchu, przy czym warstwa ścieralna jest wykonana z tłucznia bez uŝycia lepiszcza czy spoiwa Kruszywo mineralne materiał ziarnisty uzyskany przez mechaniczne rozdrobnienie skał litych Kruszywo łamane zwykłe kruszywo uzyskane w wyniku co najmniej jednokrotnego przekruszenia skał litych i rozsiania na frakcje lub grupy frakcji, charakteryzujące się ziarnami ostrokrawędzistymi o nieforemnych kształtach Tłuczeń kruszywo łamane zwykłe o wielkości ziarn 31,5 63mm Kliniec kruszywo łamane zwykłe o wielkości ziarn 4 31,5mm Miał kruszywo łamane zwykłe o wielkości ziarn do 4mm Kruszywo drobne granulowane kruszywo uzyskane w wyniku rozdrobnienia w granulatorach łamanego kruszywa zwykłego, charakteryzujące się chropowatymi powierzchniami i foremnym kształtem ziarn 0,075 4mm Piasek kruszywo naturalne o wielkości ziarn do 2mm. Pozostałe określenia podstawowe są zgodne z obowiązującymi odpowiednimi polskimi normami i z definicjami podanymi w ST.D-M "Wymagania ogólne" pkt. 1.4.

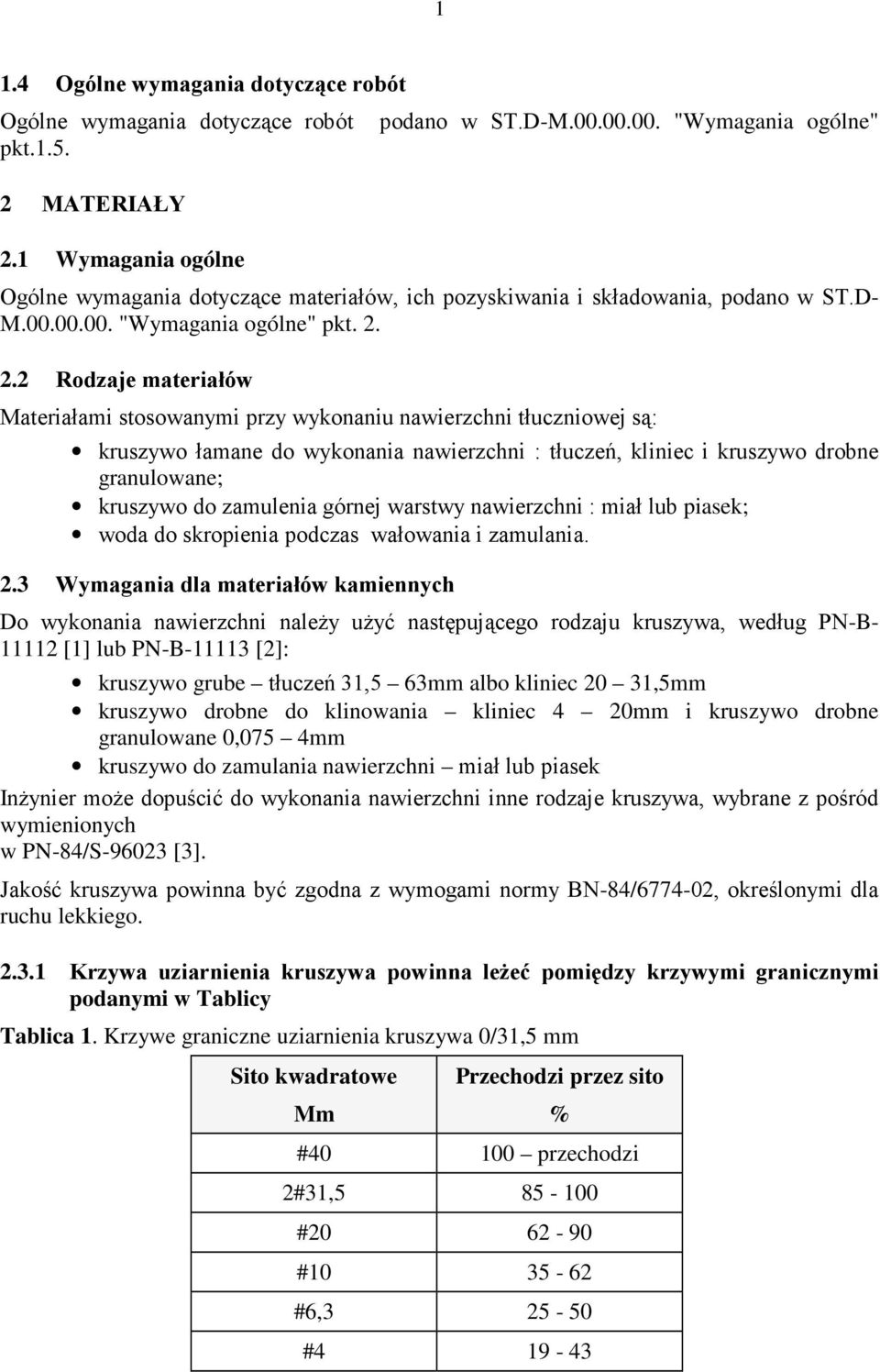

2 1.4 Ogólne wymagania dotyczące robót Ogólne wymagania dotyczące robót pkt MATERIAŁY 2.1 Wymagania ogólne podano w ST.D-M "Wymagania ogólne" Ogólne wymagania dotyczące materiałów, ich pozyskiwania i składowania, podano w ST.D- M "Wymagania ogólne" pkt Rodzaje materiałów Materiałami stosowanymi przy wykonaniu nawierzchni tłuczniowej są: kruszywo łamane do wykonania nawierzchni : tłuczeń, kliniec i kruszywo drobne granulowane; kruszywo do zamulenia górnej warstwy nawierzchni : miał lub piasek; woda do skropienia podczas wałowania i zamulania. 2.3 Wymagania dla materiałów kamiennych Do wykonania nawierzchni naleŝy uŝyć następującego rodzaju kruszywa, według PN-B [1] lub PN-B [2]: kruszywo grube tłuczeń 31,5 63mm albo kliniec 20 31,5mm kruszywo drobne do klinowania kliniec 4 20mm i kruszywo drobne granulowane 0,075 4mm kruszywo do zamulania nawierzchni miał lub piasek InŜynier moŝe dopuścić do wykonania nawierzchni inne rodzaje kruszywa, wybrane z pośród wymienionych w PN-84/S [3]. Jakość kruszywa powinna być zgodna z wymogami normy BN-84/ , określonymi dla ruchu lekkiego Krzywa uziarnienia kruszywa powinna leŝeć pomiędzy krzywymi granicznymi podanymi w Tablicy Tablica 1. Krzywe graniczne uziarnienia kruszywa 0/31,5 mm Sito kwadratowe Mm Przechodzi przez sito % # przechodzi 2#31, # # #6, #

3 # #0, #0, #0, Kruszywo powinno spełniać wymagania podane w Tablicy 2 Tablica 2. Wymagania w stosunku do kruszywa : tłuczeń i kliniec Lp. Wyszczególnienie właściwości Wymagania 1 Zawartość ziarn nieforemnych, %, nie więcej niŝ - w tłuczniu - w klińcu 40 nie bada się 2 Stopień przekruszenia ziarn, % 60 * 3 Ścieralność ziaren większych od 2 mm w bębnie Los Angeles, ubytek masy, %, nie większy niŝ 4 Mrozoodporność ziaren większych od 2 mm po 25 cyklach zamraŝania i odmraŝania, ubytek ma nie większy niŝ 5 Nasiąkliwość, % 2,5 6 Zawartość zanieczyszczeń obcych w tłuczniu lub klińcu, %masy, nie mniejsza niŝ 7 Zawartość zanieczyszczeń organicznych w tłuczniu lub klińcu, %masy, nie mniejszy niŝ ,2 Barwa cieczy Wzorcowa *) Frakcje kruszywa łamanego pozostające na sicie o oczkach kwadratowych 4 mm powinny mieć nie mniej niŝ 60 % wagowo ziarn przekruszonych, posiadających więcej niŝ jedną przełamaną powierzchnię Piasek Dla poprawy uziarnienia kruszywa niesortowanego naleŝy stosować piasek. Wymagania dla piasku podano w Tablicy 3. Tablica 3. Wymagania w stosunku do piasku Lp. Wyszczególnienie właściwości Wymagania 1 Skład ziarnowy a) zawartość ziarn mniejszych od 0,075 mm, % masy, nie więcej niŝ b) zawartość nadziarna, % masy, nie więcej niŝ 2,0 10,0 2 Zawartość zanieczyszczeń obcych, % masy, nie więcej niŝ 0,1

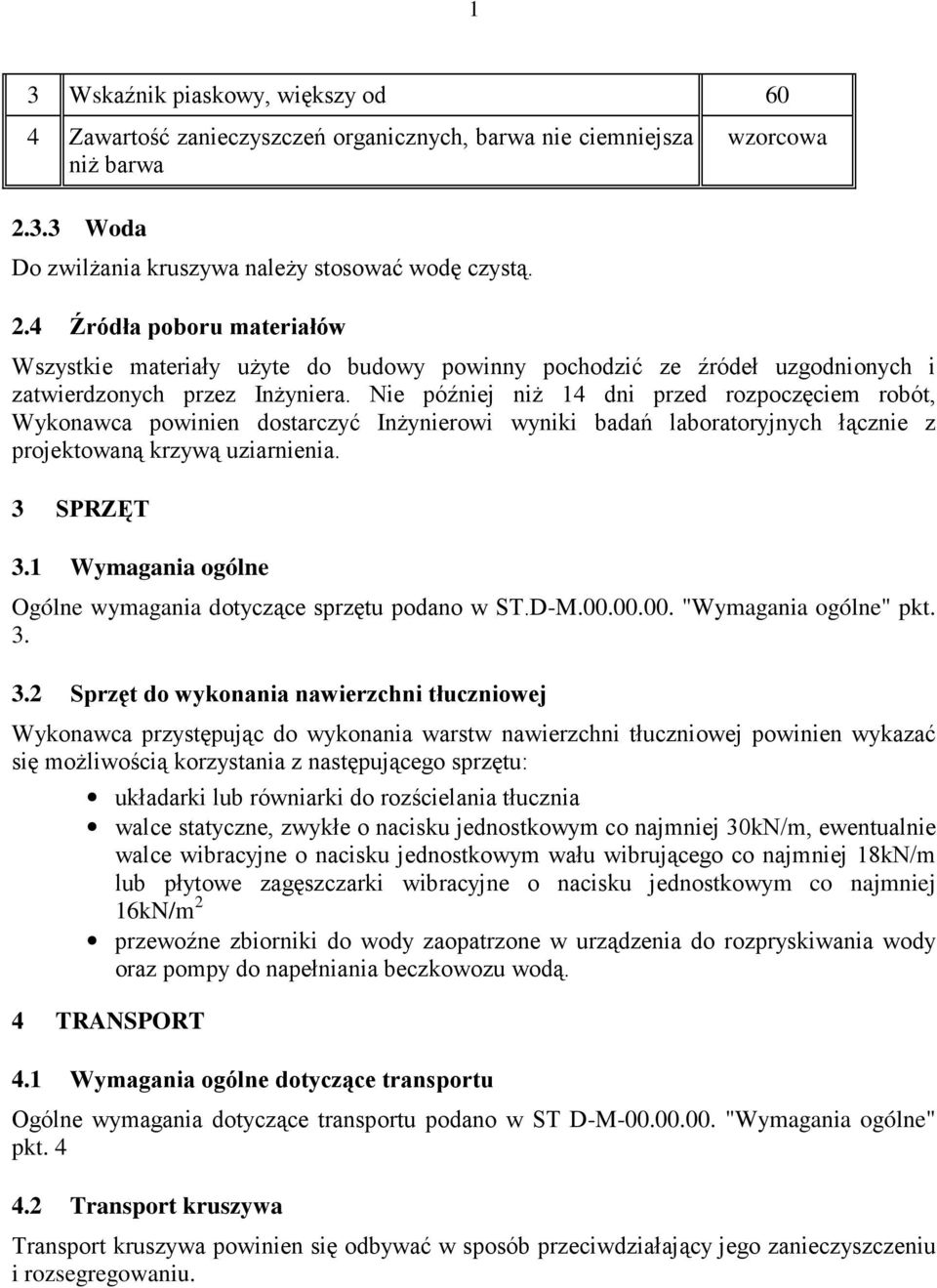

4 3 Wskaźnik piaskowy, większy od 60 4 Zawartość zanieczyszczeń organicznych, barwa nie ciemniejsza niŝ barwa wzorcowa Woda Do zwilŝania kruszywa naleŝy stosować wodę czystą. 2.4 Źródła poboru materiałów Wszystkie materiały uŝyte do budowy powinny pochodzić ze źródeł uzgodnionych i zatwierdzonych przez InŜyniera. Nie później niŝ 14 dni przed rozpoczęciem robót, Wykonawca powinien dostarczyć InŜynierowi wyniki badań laboratoryjnych łącznie z projektowaną krzywą uziarnienia. 3 SPRZĘT 3.1 Wymagania ogólne Ogólne wymagania dotyczące sprzętu podano w ST.D-M "Wymagania ogólne" pkt Sprzęt do wykonania nawierzchni tłuczniowej Wykonawca przystępując do wykonania warstw nawierzchni tłuczniowej powinien wykazać się moŝliwością korzystania z następującego sprzętu: układarki lub równiarki do rozścielania tłucznia walce statyczne, zwykłe o nacisku jednostkowym co najmniej 30kN/m, ewentualnie walce wibracyjne o nacisku jednostkowym wału wibrującego co najmniej 18kN/m lub płytowe zagęszczarki wibracyjne o nacisku jednostkowym co najmniej 16kN/m 2 przewoźne zbiorniki do wody zaopatrzone w urządzenia do rozpryskiwania wody oraz pompy do napełniania beczkowozu wodą. 4 TRANSPORT 4.1 Wymagania ogólne dotyczące transportu Ogólne wymagania dotyczące transportu podano w ST D-M "Wymagania ogólne" pkt Transport kruszywa Transport kruszywa powinien się odbywać w sposób przeciwdziałający jego zanieczyszczeniu i rozsegregowaniu.

5 5 WYKONANIE ROBÓT 5.1 Przygotowanie podłoŝa PodłoŜe pod nawierzchnię tłuczniową powinno być przygotowane zgodnie z warunkami ogólnymi określonymi w ST.D-M "Wymagania ogólne" pkt Odcinek próbny Na 10 dni przed rozpoczęciem robót Wykonawca powinien wykonać odcinek próbny w celu stwierdzenia, czy sprzęt budowlany stosowany przy rozkładaniu i zagęszczaniu jest właściwy do określenia grubości warstwy w stanie luźnym koniecznej do uzyskania wymaganej grubości warstwy zagęszczonej i określenia potrzebnej ilości przejść walców do wymaganego zagęszczenia warstwy. Powierzchnia odcinka próbnego powinna wynosić od 400m 2 do 800m 2, a długość nie powinna być mniejsza niŝ 200m. 5.3 Wbudowanie i zagęszczenie kruszywa Kruszywo grube powinno być rozłoŝone w warstwie o jednakowej grubości, przy uŝyciu układarki albo równiarki. Grubość rozłoŝonej warstwy luźnego kruszywa powinna być taka, aby po jej zagęszczeniu i zaklinowaniu była równa wymaganej grubości warstwy. Kruszywo grube po rozłoŝeniu powinno być wałowane przejściami walca statycznego, gładkiego o nacisku jednostkowym nie mniejszym niŝ 30kN/m. Wałowanie nawierzchni powinno rozpocząć się od dolnej krawędzi i przesuwać pasami podłuŝnymi, częściowo nakładającymi się, w stronę górnej krawędzi nawierzchni. W czasie zagęszczania walcem gładkim zaleca się skrapiać kruszywo wodą tak często, aby było stale wilgotne, co powoduje, Ŝe kruszywo mniej się kruszy, mniej wyokrągla i łatwiej układa się szczelnie pod walcem. Jeśli nie wykonuje się zamulenia nawierzchni, to do klinowania kruszywa grubego naleŝy dodać równieŝ miał. 6 KONTROLA JAKOŚCI ROBÓT 6.1 Ogólne zasady kontroli jakości robót Zasady ogólne kontroli jakości robót podano w ST.D-M "Wymagania ogólne" pkt Badania przed przystąpieniem do robót Przed przystąpieniem do robót Wykonawca powinien wykonać badania kruszyw przeznaczonych do wykonania robót i przedstawić wyniki tych badań InŜynierowi do akceptacji. Badania te powinny obejmować wszystkie właściwości kruszywa. 6.3 Badania w czasie robót Częstotliwość oraz zakres badań i pomiarów Częstotliwość badań kontrolnych w czasie robót przy budowie nawierzchni tłuczniowej powinna być następująca:

6 badania : uziarnienia kruszyw, zawartości zanieczyszczeń obcych i zawartość ziarn nieforemnych w kruszywie naleŝy wykonać co najmniej 1 raz na działce roboczej, z tym Ŝe maksymalna powierzchnia nawierzchni na jedno badanie powinna wynosić 600m 2 badania : ścieralności, nasiąkliwości oraz odporności kruszywa na działanie mrozu naleŝy wykonać przy kaŝdej zmianie źródła pobierania materiałów Badania właściwości kruszywa Uziarnienie kruszywa, zawartość zanieczyszczeń obcych i zawartość ziarn nieforemnych powinno być przez Wykonawcę badane z częstotliwością podaną w p Próbki naleŝy pobierać w sposób losowy z rozłoŝonej warstwy, przed jej zagęszczeniem. Wyniki badań powinny być na bieŝąco przekazywane InŜynierowi. Badania pełne kruszywa, obejmujące ocenę wszystkich właściwości określonych w p.2.3 powinny być wykonane przez Wykonawcę z częstotliwością gwarantującą zachowanie jakości robót i zawsze w przypadku zmiany źródła pobierania materiałów i w innych przypadkach określonych przez InŜyniera. Próbki do badań pełnych powinny być pobierane przez Wykonawcę w sposób losowy w obecności InŜyniera. 6.4 Badania i pomiary wykonanej nawierzchni Wymagania dotyczące grubości warstwy Grubość warstwy Wykonawca powinien mierzyć natychmiast po jej zagęszczeniu co najmniej w dwóch losowo wybranych punktach na kaŝdej dziennej działce roboczej i nie rzadziej niŝ w jednym punkcie na 400m 2 nawierzchni. Dopuszczalne odchyłki od projektowanej grubości nawierzchni nie powinny przekraczać ±10% Wymagania dotyczące nośności nawierzchni NaleŜy wykonać pomiary nośności nawierzchni tłuczniowej płytą o średnicy 30cm. Pomiar naleŝy wykonać nie rzadziej niŝ raz na 3000m 2, lub według zaleceń InŜyniera. Nawierzchnia tłuczniowa powinna spełniać następujące wymagania dotyczące nośności dla ruchu lekkiego: minimalny moduł odkształcenia mierzony przy uŝyciu płyty o średnicy 30cm : -pierwotny : 100MPa -wtórny : 140MPa Zagęszczenie nawierzchni tłuczniowej naleŝy uznać za prawidłowe wtedy, gdy stosunek wtórnego modułu odkształcenia do pierwotnego modułu odkształcenia, mierzony przy uŝyciu płyty o średnicy 30cm, jest nie większy od 2, Zasady postępowania z wadliwie wykonanymi odcinkami nawierzchni Niewłaściwe uziarnienie i właściwości kruszywa Wszystkie kruszywa nie spełniające wymagań dotyczących uziarnienia i właściwości podanych w odpowiednich punktach specyfikacji zostaną odrzucone. JeŜeli kruszywa, nie

7 spełniające tych wymagań zostały odrzucone to będą, na polecenie InŜyniera, wymienione przez Wykonawcę na właściwe, na koszt Wykonawcy Niewłaściwe cechy geometryczne nawierzchni Wszystkie powierzchnie nawierzchni, które wykazują większe odchylenia cech geometrycznych od określonych w punkcie 6.1 powinny być naprawione przez spulchnienie lub zerwanie na całą grubość warstwy, wyrównanie i powtórnie zagęszczone. Dodanie nowego materiału bez spulchnienia wykonanej warstwy jest niedopuszczalne Niewłaściwa grubość nawierzchni Przed odbiorem nawierzchni, Wykonawca sprawdzi grubość nawierzchni w obecności InŜyniera. JeŜeli nawierzchnia ze względów technologicznych, wykonana została w dwóch warstwach, naleŝy mierzyć łączną grubość tych warstw. Przynajmniej w 50 procentach otworów grubość nawierzchni powinna być co najmniej równa projektowanej, a w Ŝadnym otworze niedomiar grubości nie moŝe być większy od 10%. JeŜeli warunek ten jest spełniony Wykonawca otrzyma pełną zapłatę za roboty. W przeciwnym przypadku Wykonawca wykona, na własny koszt, w obecności InŜyniera, dodatkowe otwory w celu identyfikacji powierzchni wadliwych po względem grubości. Na wszystkich powierzchniach wadliwych pod względem grubości Wykonawca wykona naprawę nawierzchni przez spulchnienie warstwy na całą grubość, uzupełnienie nowym materiałem o odpowiednich właściwościach lub wybranie nadmiaru materiału, wyrównanie i ponowne zagęszczenie. Roboty te Wykonawca wykona na własny koszt. Po wykonaniu tych robót nastąpi ponowny pomiar i ocena grubości warstwy, według wyŝej podanych zasad na koszt Wykonawcy Niewłaściwa nośność nawierzchni JeŜeli nośność nawierzchni będzie mniejsza od wymaganej to Wykonawca wykona wszystkie roboty niezbędne do zapewnienia wymaganej nośności, zalecone przez InŜyniera. Koszty tych dodatkowych robót poniesie Wykonawca tylko wtedy, gdy zaniŝenie nośności nawierzchni wynikło z niewłaściwego wykonania robót przez Wykonawcę nawierzchni. 7 OBMIAR ROBÓT 7.1 Ogólne zasady obmiaru robót Wymagania ogólne dotyczące obmiaru Robót podano w ST D.M Wymagania ogólne. 7.2 Jednostka obmiarowa Jednostką obmiarową jest m 2 (metr kwadratowy). 8 ODBIÓR ROBÓT 8.1 Ogólne zasady odbioru robót Wykonana nawierzchnia podlega odbiorowi wg zasad określonych w ST.D-M Wymagania ogólne pkt. 8.

8 Odbioru robót naleŝy dokonać na podstawie dokumentów zawierających komplet wyników badań laboratoryjnych i w oparciu o przeprowadzone pomiary, w konfrontacji z Dokumentacją Projektową, ST i uprzednimi ustaleniami. W przypadku stwierdzenia usterek InŜynier ustali zakres wykonania robót poprawkowych, które Wykonawca wykona na własny koszt w terminie ustalonym z InŜynierem. 9 PODSTAWA PŁATNOŚCI 9.1 Ogólne ustalenia dotyczące podstawy płatności Ogólne ustalenia dotyczące podstawy płatności podano w OST D Nawierzchnie twarde nieulepszone. Wymagania ogólne pkt Cena jednostki obmiarowej Cena 1 m 2 nawierzchni tłuczniowej obejmuje: prace pomiarowe i przygotowawcze, oznakowanie robót, dostarczenie materiałów na miejsce wbudowania, rozłoŝenie warstwy kruszywa grubego (tłucznia, klińca), zaklinowanie warstwy kruszywa grubego, skropienie wodą i zagęszczenie przeprowadzenie pomiarów i badań laboratoryjnych wymaganych w specyfikacji technicznej. 10 PRZEPISY ZWIĄZANE [1] PN-B Kruszywa łamane do nawierzchni drogowych. [2] PN-B Kruszywa naturalne do nawierzchni drogowych; piasek. [3] PN-84/S Konstrukcje drogowe. Podbudowa i nawierzchnia z tłucznia kamiennego
