1 STRONA TYTUŁOWA P R Z E D M I A R R O B Ó T Inwestycja : Projekt wykonawczy przebudowy wiaduktu Briańskiego w ciągu ulicy Kleczewskiej w Koninie Obiekt : Wiadukt Briański Budowa systemów sygnalizacji świetlnej SkrzyŜowania : ul. Przemysłowa - Paderewskiego i ul. Paderewskiego - Torowa

2 Inwestycja : Projekt wykonawczy przebudowy wiaduktu Briańskiego w ciągu ulicy Kleczewskiej w Koninie Obiekt : Wiadukt Briański Data : Str: 1 1. D BUDOWA SYGNALIZACJI TYMCZASOWEJ Kod CPV : MontaŜ prefabrykowanego fundamentu pod złącze kablowe 2. Sterownik sygnalizacji świetlnej akomodacyjny, wyposaŝenie podstawowe: - 25 grupy sygnalizacji, - 20 wejść pętli indukcyjnych, - 12 wejść przycisków dla pieszych z potwierdzeniem 24 V, - 1 wyjście blokowania sygnalizatorów akustycznych / 6 zacisków / - wbudowany system wideodetekcji do współpracy z 4 kamerami dla detekcji pojazdów w 20 strefach detekcji, - 4 kamery z obiektywami i obudowami, - wbudowane moduły do transmisji obrazu z 4 kamer do siedziby WDiGK UM, - wbudowany panel policyjny i ściemniacz, - koordynacja światłowodowa, - sterownik przystosowany do pracy w systemie MSR-SMiS, - zaprogramowany, - podłączenie do serwera systemu MSR-SMiS, 3. Mechaniczne pogrąŝanie uziomów pionowych prętowych w gruncie: kat.iii: 11x3m m 4. Sprawdzenie w instalacji elektrycznej, punktu odbioru energii 5. Sprawdzenie i pomiar kompletnego obwodu elektrycznego niskiego napięcia: dla pomiar lub 3 faz 6. MontaŜ latarń sygnałów ulicznych na masztach lub konsolach, sygnalizator dla szt pojazdów, soczewki 300mm, LED, trójkomorowy, bez przesłony 7. MontaŜ konsol sygnalizatorów ulicznych na maszcie, przy ilości konsol w kpl 8. MontaŜ latarń sygnałów ulicznych na masztach lub konsolach, sygnalizator dla pojazdów, soczewki 300mm, LED, trójkomorowy, z przesłoną w kształcie sytzałki "w lewo" 9. MontaŜ konsol sygnalizatorów ulicznych na maszcie, przy ilości konsol w kpl 10. MontaŜ latarń sygnałów ulicznych na masztach lub konsolach, sygnalizator dla pojazdów, soczewki 200mm, LED, jednokomorowy, z przesłoną w kształcie sytzałki "w prawo" 11. MontaŜ konsol sygnalizatorów ulicznych na maszcie, przy ilości konsol w kpl komplecie: MontaŜ latarń sygnałów ulicznych na masztach lub konsolach, sygnalizator dla pojazdów, soczewki 3x300mm, LED, trójkomorowy, z symbolem strzałki w prawo 13. MontaŜ konsol sygnalizatorów ulicznych na maszcie, przy ilości konsol w kpl 14. MontaŜ latarń sygnałów ulicznych na masztach lub konsolach - montaŝ na maszcie, szt sygnalizator dla pieszych, soczewki 200mm, LED, dwukomorowy 15. MontaŜ konsol sygnalizatorów ulicznych na maszcie, przy ilości konsol w kpl komplecie: MontaŜ ekranu kontrastowego dla sygnalizatorów trójkomorowtch 17. MontaŜ pojedyńczych przycisków sterowniczych z piktogram - zgłoszeniowy, szt sensorowy z sygnałem optycznym LED 18. Zainstalowanie zewnętrznych głośników jednokierunkowych, na gotowej konstrukcji szt - sygnalizator akustyczny 19. Wykopy ręczne pod maszty, kategoria gruntu III, wraz z ręcznym zasypaniem m3 20. Fundament betonowy - prefabrykowany klasy B-25, V=0,4m szt

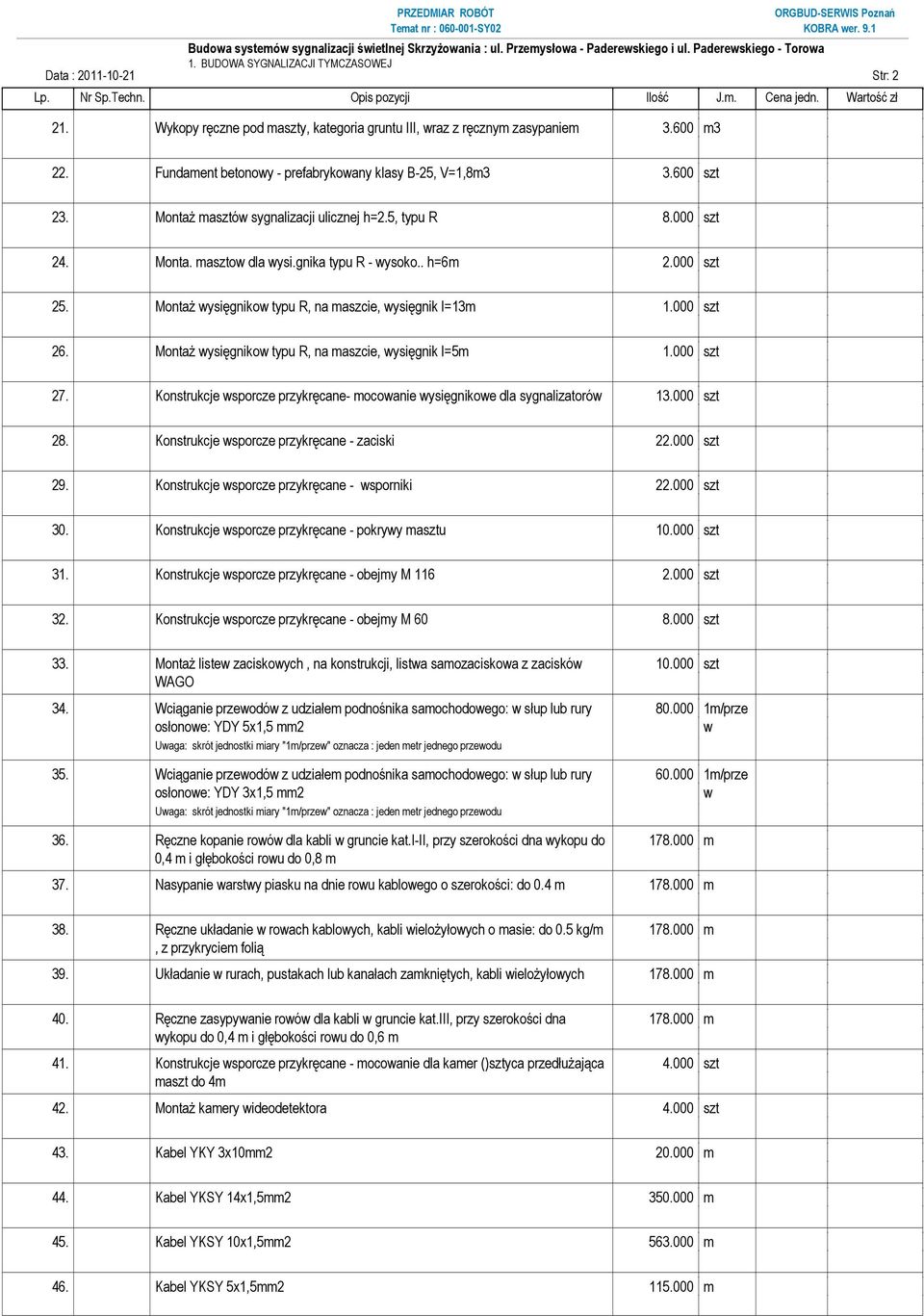

3 1. BUDOWA SYGNALIZACJI TYMCZASOWEJ Data : Str: Wykopy ręczne pod maszty, kategoria gruntu III, wraz z ręcznym zasypaniem m3 22. Fundament betonowy - prefabrykowany klasy B-25, V=1,8m szt 23. MontaŜ masztów sygnalizacji ulicznej h=2.5, typu R szt 24. Monta. masztow dla wysi.gnika typu R - wysoko.. h=6m szt 25. MontaŜ wysięgnikow typu R, na maszcie, wysięgnik l=13m 26. MontaŜ wysięgnikow typu R, na maszcie, wysięgnik l=5m 27. Konstrukcje wsporcze przykręcane- mocowanie wysięgnikowe dla sygnalizatorów Konstrukcje wsporcze przykręcane - zaciski szt 29. Konstrukcje wsporcze przykręcane - wsporniki szt 30. Konstrukcje wsporcze przykręcane - pokrywy masztu szt 31. Konstrukcje wsporcze przykręcane - obejmy M szt 32. Konstrukcje wsporcze przykręcane - obejmy M szt 33. MontaŜ listew zaciskowych, na konstrukcji, listwa samozaciskowa z zacisków szt WAGO 34. Wciąganie przewodów z udziałem podnośnika samochodowego: w słup lub rury m/prze osłonowe: YDY 5x1,5 mm2 w Uwaga: skrót jednostki miary "1m/przew" oznacza : jeden metr jednego przewodu 35. Wciąganie przewodów z udziałem podnośnika samochodowego: w słup lub rury m/prze osłonowe: YDY 3x1,5 mm2 w Uwaga: skrót jednostki miary "1m/przew" oznacza : jeden metr jednego przewodu 36. Ręczne kopanie rowów dla kabli w gruncie kat.i-ii, przy szerokości dna wykopu do m 0,4 m i głębokości rowu do 0,8 m 37. Nasypanie warstwy piasku na dnie rowu kablowego o szerokości: do 0.4 m m 38. Ręczne układanie w rowach kablowych, kabli wieloŝyłowych o masie: do 0.5 kg/m m, z przykryciem folią 39. Układanie w rurach, pustakach lub kanałach zamkniętych, kabli wieloŝyłowych m 40. Ręczne zasypywanie rowów dla kabli w gruncie kat.iii, przy szerokości dna m wykopu do 0,4 m i głębokości rowu do 0,6 m 41. Konstrukcje wsporcze przykręcane - mocowanie dla kamer ()sztyca przedłuŝająca szt maszt do 4m 42. MontaŜ kamery wideodetektora szt 43. Kabel YKY 3x10mm m 44. Kabel YKSY 14x1,5mm m 45. Kabel YKSY 10x1,5mm m 46. Kabel YKSY 5x1,5mm m

4 1. BUDOWA SYGNALIZACJI TYMCZASOWEJ Data : Str: Kabel YKY 3x1,5mm m 48. Przewód XzWDXpek 75-1,05/5, m 49. Przewód miedz. OWY 3x1,5mm m 50. Złącza kontrolne Układanie uziomów w rowach kablowych m 52. Budowa kanalizacji kablowej z rur PCW 100/5 w gruncie kat.iii, przy 1 warstwie w m ciągu kanalizacji - 2 rur. w warst.; 2 otw. w ciągu kanal. 53. D Mechaniczne przepychanie rur osłonowych pod drogami i nasypami - dodatek za m kaŝdą następną rurę w wiązce, o średnicy: ponad 100 do 125 mm 54. D Mechaniczne przepychanie rur osłonowych pod drogami i nasypami - za pierwszą m rurę o średnicy: ponad 100 do 125 mm 55. Budowa studni kablowych prefabrykowanych rozdzielczych typu SK-2/ studnia dwuelementowych w gruncie - kat. III 56. Badania i pomiary instalacji uziemienia ochronnego lub roboczego: - pierwszy 1 pomiar 57. Badanie linii kablowej: niskiego napięcia odc 58. Uruchomienie zespołów realizacji programów o liczbie linii wejściowych i zespół wyjściowych: ponad 20 do 30 i zaprogramowanie sterownika 59. Wywóz ziemi samochodami samowyładowczymi na odległość do 1 km, z m3 załadowaniem i wyładowaniem gruntu kategorii: III 60. Dodatek do wywozu ziemi samochodami samowyładowczymi do 14 km m3 2. D ROBOTY DROGOWE ZWIĄZANE Z BUDOWĄ SYGNALIZACJI Kod CPV : D Usunięcie warstwy ziemi urodzajnej /humusu/ za pomocą spycharek na odkład, przy grubości warstwy: 15 cm (Docelowo 10 cm) 62. D Usunięcie warstwy ziemi urodzajnej /humusu/ za pomocą spycharek, przy grubości - warstwy: ponad 15 cm, dodatek za kaŝde dalsze 5 cm 63. D Roboty ziemne wykonywane koparkami, z transportem urobku na odkład na odległ m3 do 1 km, samoch.samowyładowczymi w ziemi uprzednio zmagazynowanej w hałdach w gruncie kat.i-iii (Docelowo 10 km) 64. D Dopłata za kaŝde dalsze rozpoczęte 0,5 km odległ. transportu ponad 1 km, przy m3 przewozie urobku gruntu kat.iii-iv po drogach utwardzonych, samochodami samowyładowczmi (Krotność 18) 65. D Zdjęcie niepodświetlonych tablic znaków drogowych (zakazu, nakazu, ostrzegawczych, informacyjnych) 66. D Rozebranie ręczne słupków do tablic znaków drogowych szt 67. D Usunięcie oznakowania poziomego m2 68. D Rozebranie krawęŝników trapezowych (wokół istniejącej wyspy) m 69. D Transport elementów stalowych do 1 km - na składowisko wskazane przez t Inwestora (Docelowo 10 km) 70. D Transport elementów stalowych, na odległość: dodatek za kaŝde dalsze 0,5 km t (Ktotność = 18) 71. D Roboty ziemne wykonywane koparkami z transportem urobku samochodami m3 samowyładowczymi, na odległość do 1 km: grunt kat. III-IV (Docelowo 10 km)

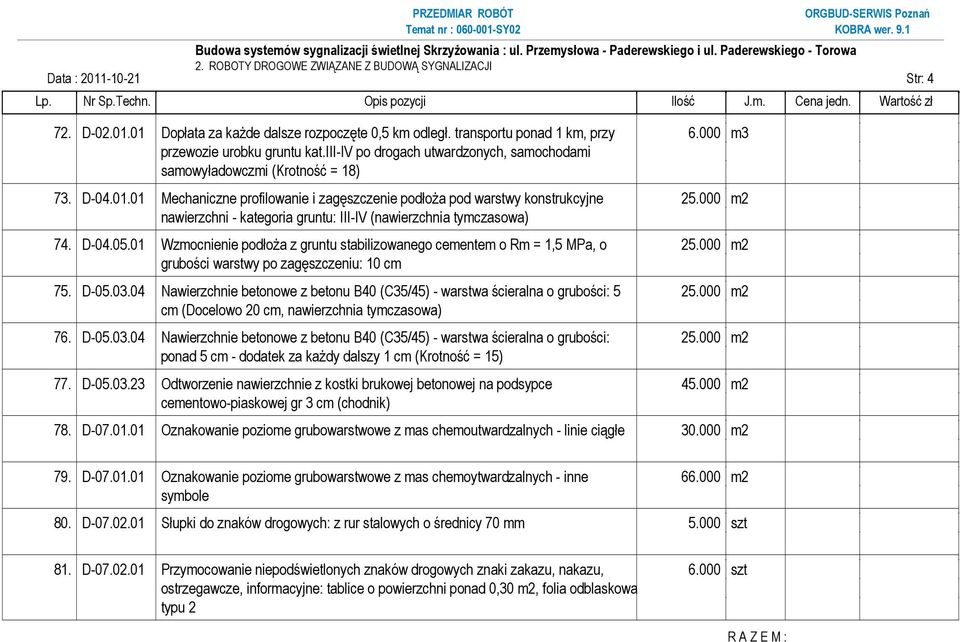

5 2. ROBOTY DROGOWE ZWIĄZANE Z BUDOWĄ SYGNALIZACJI Data : Str: D Dopłata za kaŝde dalsze rozpoczęte 0,5 km odległ. transportu ponad 1 km, przy m3 przewozie urobku gruntu kat.iii-iv po drogach utwardzonych, samochodami samowyładowczmi (Krotność = 18) 73. D Mechaniczne profilowanie i zagęszczenie podłoŝa pod warstwy konstrukcyjne nawierzchni - kategoria gruntu: III-IV (nawierzchnia tymczasowa) 74. D Wzmocnienie podłoŝa z gruntu stabilizowanego cementem o Rm = 1,5 MPa, o grubości warstwy po zagęszczeniu: 10 cm 75. D Nawierzchnie betonowe z betonu B40 (C35/45) - warstwa ścieralna o grubości: 5 cm (Docelowo 20 cm, nawierzchnia tymczasowa) 76. D Nawierzchnie betonowe z betonu B40 (C35/45) - warstwa ścieralna o grubości: ponad 5 cm - dodatek za kaŝdy dalszy 1 cm (Krotność = 15) 77. D Odtworzenie nawierzchnie z kostki brukowej betonowej na podsypce m2 cementowo-piaskowej gr 3 cm (chodnik) 78. D Oznakowanie poziome grubowarstwowe z mas chemoutwardzalnych - linie ciągłe m2 79. D Oznakowanie poziome grubowarstwowe z mas chemoytwardzalnych - inne m2 symbole 80. D Słupki do znaków drogowych: z rur stalowych o średnicy 70 mm szt 81. D Przymocowanie niepodświetlonych znaków drogowych znaki zakazu, nakazu, szt ostrzegawcze, informacyjne: tablice o powierzchni ponad 0,30 m2, folia odblaskowa typu 2 R A Z E M :
