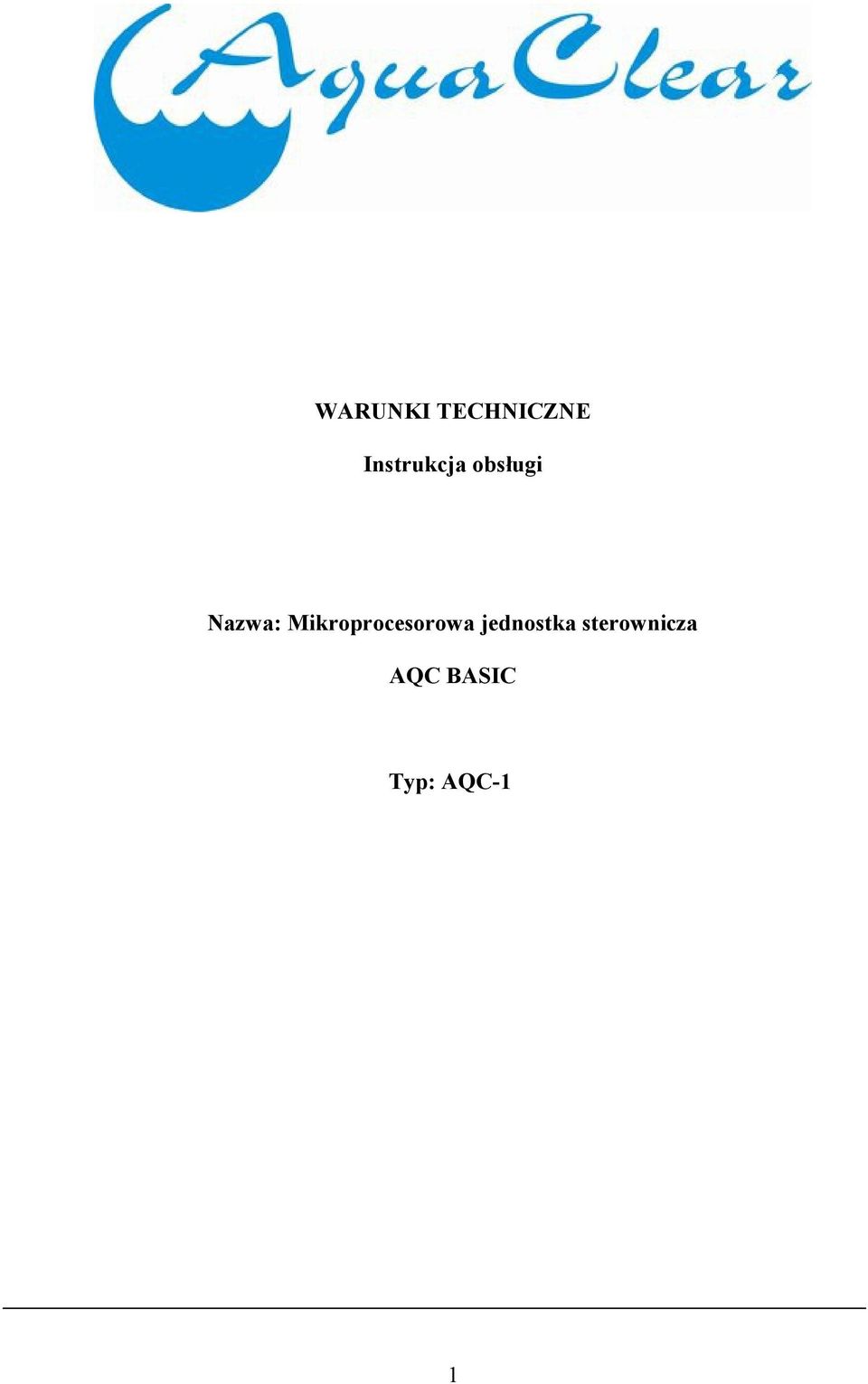

WARUNKI TECHNICZNE. Instrukcja obsługi. Nazwa: Mikroprocesorowa jednostka sterownicza AQC BASIC. Typ: AQC-1

Wielkość: px
Rozpocząć pokaz od strony:

Download "WARUNKI TECHNICZNE. Instrukcja obsługi. Nazwa: Mikroprocesorowa jednostka sterownicza AQC BASIC. Typ: AQC-1"

Transkrypt

1 WARUNKI TECHNICZNE Instrukcja obsługi Nazwa: Mikroprocesorowa jednostka sterownicza AQC BASIC Typ: AQC-1 1

2 1. Sposób użycia: Mikroprocesorowa jednostka sterownicza AQC służy w pełni do automatycznego sterowania ilością powietrza dostarczanego do oczyszczalni typu AT dla zmiennej mocy pobierania o rozpiętości od 40 W do 1500 W przy napięciu 230V 50Hz. Reguluje poszczególne procesy technologiczne zachodzące w OŚ, automatyzuje, upraszcza i zmniejsza koszty eksploatacji. Podczas korzystania z mikroprocesorowego sterowania OŚ, ewentualna pomoc techniczna możliwa jest także podczas rozmowy telefonicznej. Mikroprocesorowa jednostka sterownicza AQC jest produkowana, testowana i certyfikowana w Niemczech. Jakość wykorzystanych materiałów, konstrukcja jednostki sterowniczej, usytuowanie, umożliwia bezbłędną funkcjonalność także w warunkach zwiększonej wilgotności (IP 54). Na jednostkę sterowniczą składa się kilka standardowych trybów pracy, ale także dodatkowe tryby, jakim jest np.: urlopowy lub tzw. typ chata. Prostym wyborem ze standardowych trybów pracy można zmniejszyć zużycie energii elektrycznej oraz dostosować wydajność oczyszczalni do aktualnego zanieczyszczenia. W przypadku zaniku prądu lub uszkodzenia membrany dmuchawy urządzenie sterownicze wydaje akustyczne i wizualne sygnały. Po usunięciu awarii ( np. powrocie źródła energii) jednostka sterownicza automatycznie powróci do pierwotnego stanu pracy a odłączenie energii elektrycznej zostanie zapisane w wewnętrznej pamięci jednostki. Mikroprocesorową jednostkę można zamontować w garażu, piwnicy lub w kanale wentylacyjnym na dmuchawę. Jednak zawsze obowiązuje zasada, iż jednostka sterownicza musi być umieszczona obok dmuchawy, która jest elementem dostawy OŚ. 2. Opis: Mikroprocesorowa jednostka sterownicze AQC jest produkowana w pudełku z kablem z wmontowaną wtyczką do podłączenia w sieci elektrycznej i z kablem z wmontowaną wtyczką służąca do przyłączenia dmuchawy. Urządzenie pracuje w oparciu o system przydzielania czasu dla dmuchawy. Wyświetlacz w sposób ciągły przedstawia aktualna datę, rzeczywisty czas oraz wybrany program. Na urządzeniu umieszczone są 2 przyciski: -przycisk służy do poruszania się w menu oraz regulowania wartości podczas ustawiania aktualnego czasu i daty -przycisk służy do wyboru opcji w menu oraz do potwierdzenia ustawionych wartości Podstawowe parametry techniczne Typ Stykowe/ robocze napięcie - nominalne Prąd stykowy-nominalny AQC-1 230V / 50Hz 230 V/6,3 A Przyłączone obciążenie min. 40 W, max W Pobór mocy jednostki sterowniczej 2,5 W Pokrywa IP 54 Temperatura otoczenia -5 o C až 40 o C Relatywna wilgoć max. 95% Rozmiary Dł x Szer x Wys [mm] 180x190x100 ciężar [g] 100 Trwałość > godzin 3. Montaż i podłączenie Mikroprocesorową jednostkę sterowniczą AQC należy umieścić w zbiorniku na dmuchawę obok dmuchawy lub zamontować na ścianie przy pomocy czterech śrub. W pierwszej kolejności zawsze przyłączamy dmuchawę a potem podłączamy urządzenie do prądu. Przyłączamy dmuchawę poprzez wpięcie wtyczki dmuchawy do gniazdka na mikroprocesorowej jednostce sterowniczej AQC. 2

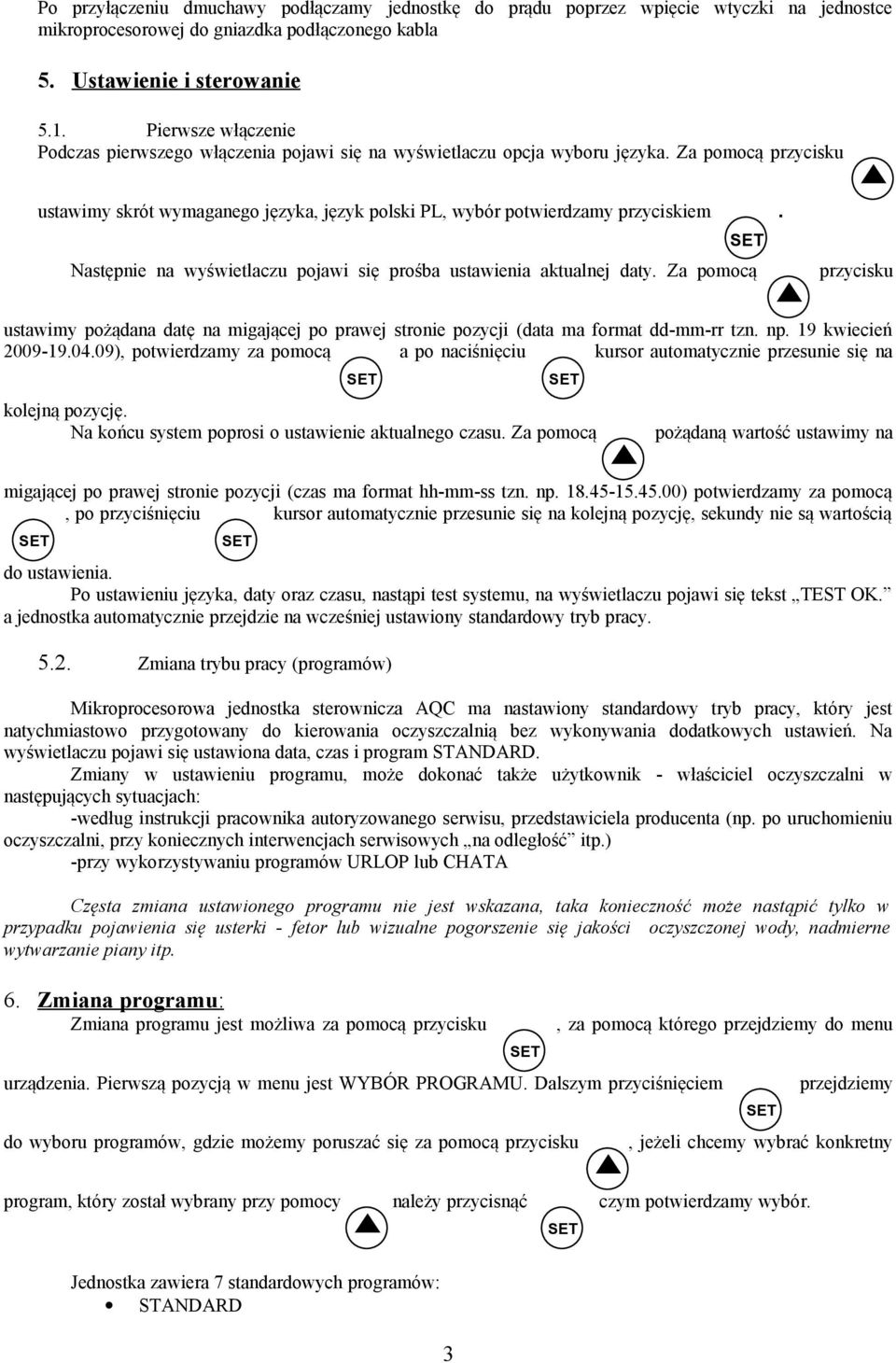

3 Po przyłączeniu dmuchawy podłączamy jednostkę do prądu poprzez wpięcie wtyczki na jednostce mikroprocesorowej do gniazdka podłączonego kabla 5. Ustawienie i sterowanie 5.1. Pierwsze włączenie Podczas pierwszego włączenia pojawi się na wyświetlaczu opcja wyboru języka. Za pomocą przycisku ustawimy skrót wymaganego języka, język polski PL, wybór potwierdzamy przyciskiem. Następnie na wyświetlaczu pojawi się prośba ustawienia aktualnej daty. Za pomocą przycisku ustawimy pożądana datę na migającej po prawej stronie pozycji (data ma format dd-mm-rr tzn. np. 19 kwiecień ), potwierdzamy za pomocą a po naciśnięciu kursor automatycznie przesunie się na kolejną pozycję. Na końcu system poprosi o ustawienie aktualnego czasu. Za pomocą pożądaną wartość ustawimy na migającej po prawej stronie pozycji (czas ma format hh-mm-ss tzn. np ) potwierdzamy za pomocą, po przyciśnięciu kursor automatycznie przesunie się na kolejną pozycję, sekundy nie są wartością do ustawienia. Po ustawieniu języka, daty oraz czasu, nastąpi test systemu, na wyświetlaczu pojawi się tekst TEST OK. a jednostka automatycznie przejdzie na wcześniej ustawiony standardowy tryb pracy Zmiana trybu pracy (programów) Mikroprocesorowa jednostka sterownicza AQC ma nastawiony standardowy tryb pracy, który jest natychmiastowo przygotowany do kierowania oczyszczalnią bez wykonywania dodatkowych ustawień. Na wyświetlaczu pojawi się ustawiona data, czas i program STANDARD. Zmiany w ustawieniu programu, może dokonać także użytkownik - właściciel oczyszczalni w następujących sytuacjach: -według instrukcji pracownika autoryzowanego serwisu, przedstawiciela producenta (np. po uruchomieniu oczyszczalni, przy koniecznych interwencjach serwisowych na odległość itp.) -przy wykorzystywaniu programów URLOP lub CHATA Częsta zmiana ustawionego programu nie jest wskazana, taka konieczność może nastąpić tylko w przypadku pojawienia się usterki - fetor lub wizualne pogorszenie się jakości oczyszczonej wody, nadmierne wytwarzanie piany itp. 6. Zmiana programu: Zmiana programu jest możliwa za pomocą przycisku urządzenia. Pierwszą pozycją w menu jest WYBÓR PROGRAMU. Dalszym przyciśnięciem do wyboru programów, gdzie możemy poruszać się za pomocą przycisku, za pomocą którego przejdziemy do menu przejdziemy, jeżeli chcemy wybrać konkretny program, który został wybrany przy pomocy należy przycisnąć czym potwierdzamy wybór. Jednostka zawiera 7 standardowych programów: STANDARD 3

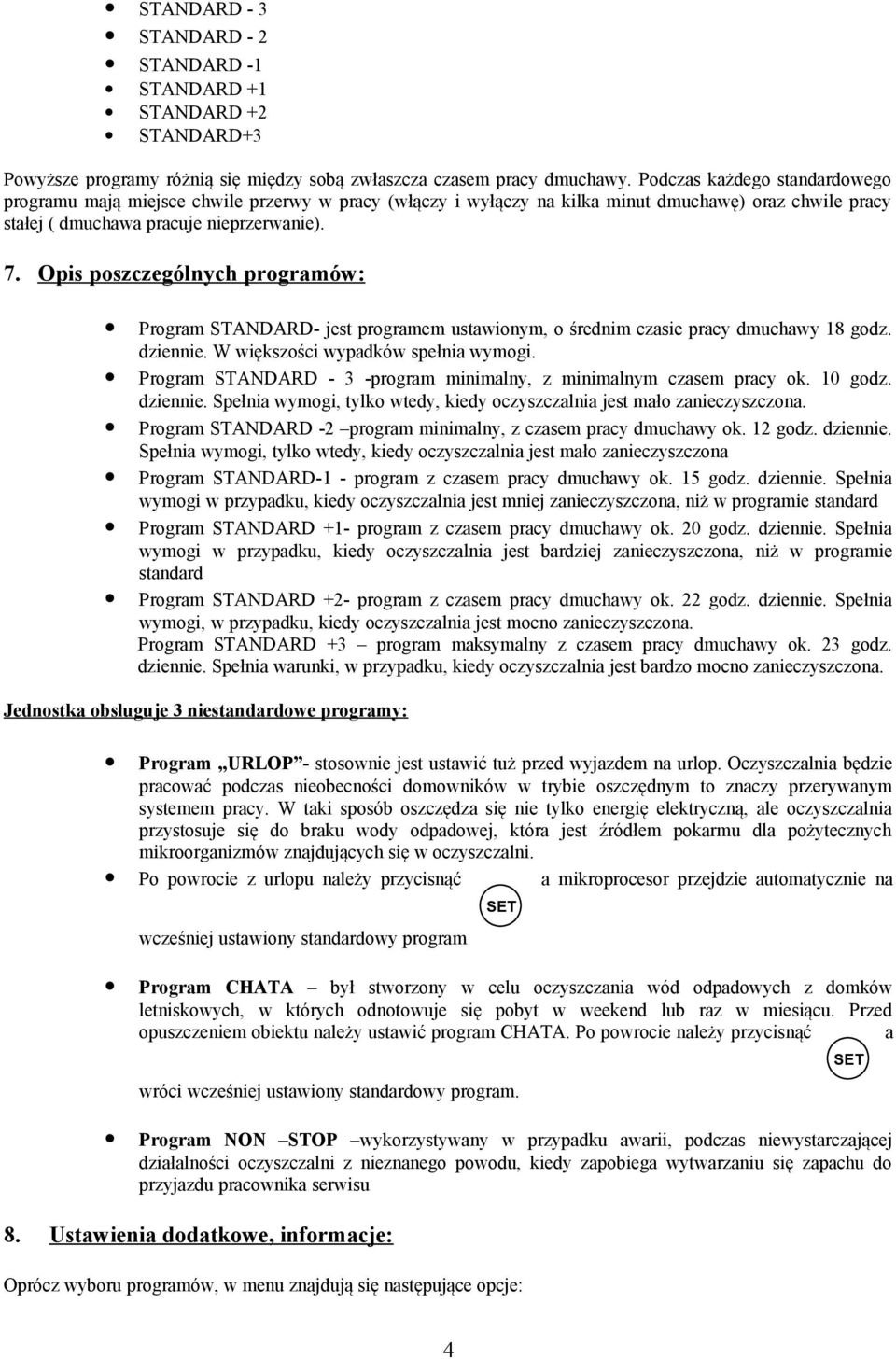

4 STANDARD - 3 STANDARD - 2 STANDARD -1 STANDARD +1 STANDARD +2 STANDARD+3 Powyższe programy różnią się między sobą zwłaszcza czasem pracy dmuchawy. Podczas każdego standardowego programu mają miejsce chwile przerwy w pracy (włączy i wyłączy na kilka minut dmuchawę) oraz chwile pracy stałej ( dmuchawa pracuje nieprzerwanie). 7. Opis poszczególnych programów: Program STANDARD- jest programem ustawionym, o średnim czasie pracy dmuchawy 18 godz. dziennie. W większości wypadków spełnia wymogi. Program STANDARD - 3 -program minimalny, z minimalnym czasem pracy ok. 10 godz. dziennie. Spełnia wymogi, tylko wtedy, kiedy oczyszczalnia jest mało zanieczyszczona. Program STANDARD -2 program minimalny, z czasem pracy dmuchawy ok. 12 godz. dziennie. Spełnia wymogi, tylko wtedy, kiedy oczyszczalnia jest mało zanieczyszczona Program STANDARD-1 - program z czasem pracy dmuchawy ok. 15 godz. dziennie. Spełnia wymogi w przypadku, kiedy oczyszczalnia jest mniej zanieczyszczona, niż w programie standard Program STANDARD +1- program z czasem pracy dmuchawy ok. 20 godz. dziennie. Spełnia wymogi w przypadku, kiedy oczyszczalnia jest bardziej zanieczyszczona, niż w programie standard Program STANDARD +2- program z czasem pracy dmuchawy ok. 22 godz. dziennie. Spełnia wymogi, w przypadku, kiedy oczyszczalnia jest mocno zanieczyszczona. Program STANDARD +3 program maksymalny z czasem pracy dmuchawy ok. 23 godz. dziennie. Spełnia warunki, w przypadku, kiedy oczyszczalnia jest bardzo mocno zanieczyszczona. Jednostka obsługuje 3 niestandardowe programy: Program URLOP - stosownie jest ustawić tuż przed wyjazdem na urlop. Oczyszczalnia będzie pracować podczas nieobecności domowników w trybie oszczędnym to znaczy przerywanym systemem pracy. W taki sposób oszczędza się nie tylko energię elektryczną, ale oczyszczalnia przystosuje się do braku wody odpadowej, która jest źródłem pokarmu dla pożytecznych mikroorganizmów znajdujących się w oczyszczalni. Po powrocie z urlopu należy przycisnąć a mikroprocesor przejdzie automatycznie na wcześniej ustawiony standardowy program Program CHATA był stworzony w celu oczyszczania wód odpadowych z domków letniskowych, w których odnotowuje się pobyt w weekend lub raz w miesiącu. Przed opuszczeniem obiektu należy ustawić program CHATA. Po powrocie należy przycisnąć a wróci wcześniej ustawiony standardowy program. Program NON STOP wykorzystywany w przypadku awarii, podczas niewystarczającej działalności oczyszczalni z nieznanego powodu, kiedy zapobiega wytwarzaniu się zapachu do przyjazdu pracownika serwisu 8. Ustawienia dodatkowe, informacje: Oprócz wyboru programów, w menu znajdują się następujące opcje: 4

5 DATA I CZAS MOTOGODZINY ZAPISY MENU SERWISU WYBÓR JĘZYKA WYJSCIE Z MENU Sygnalizacja błędów DATA I CZAS wybierając ww. opcję pojawi się aktualnie ustawiona data i czas z migającą liczbą. Za pomocą możemy przejść z cyfry na cyfrę a za pomocą ustawić pożądaną wartość. MOTOGODZINY- ustawienie może być usunięte tylko przez pracownika serwisu. Służy do kontroli podczas interwencji serwisowej ZAPISY tutaj odnotowane są zaniki prądu i awarie. Służy do kontroli podczas interwencji serwisowej MENU SERWISU- wstęp jest możliwy tylko po podaniu kodu, który jest zastrzeżony dla serwisu WYBÓR JĘZYKA wyborem tej opcji można wybrać jeden z języków: angielski, słowacki, rosyjski, rumuński, czeski, węgierski i polski WYJSCIE Z MENU- kliknięciem wychodzimy z menu i wracamy do opcji daty, czasu i wybranego programu W przypadku odłączenia dmuchawy, zaniku energii albo awarii dmuchawy urządzanie sygnalizuje błąd akustycznie i wizualnie. Błąd wizualny sygnalizowany jest migotaniem wyświetlacza. Akustyczne i wizualne sygnalizowanie można usunąć za pomocą dłuższego przytrzymania przycisku. W przypadku awarii dmuchawy należy niezwłocznie skontaktować się z serwisem 9. Gwarancja: Produkty są wytwarzane zgodnie z normą STN EN kontrolowane i dostarczane według zatwierdzonej dokumentacji i procesów ustanowionych przez podręcznik jakości. Producent odpowiada za parametry techniczne podczas czasu trwania gwarancji. Okres gwarancji to 24 miesiące od momentu zrealizowania dostawy przy założeniu, iż awaria nie była spowodowana nieprofesjonalną ingerencją lub manipulacją. Reklamacja jest uwzględniana na podstawie odpowiednich polskich przepisów prawnych. 5
